1 WehoPuts 6 och 10 Minireningsverk för avloppsvatten 6/2006 p Installations- och bruksanvisning

2 Installations- och bruksanvisning 2 Innehållsförteckning 1. WehoPuts minireningsverk - Allmänt Allmänt Driftsäkerhet Ämnen och föremål som inte hör hemma i avloppsvattnet Service Reningsprocessen Tekniska uppgifter Installation Leverans Planering och val av reningsverkets placeringsställe Planering Reningsverkets placering Nedgrävning av reningsverket Före installation Schaktning Röranslutningar Förankring av reningsverket Igenfyllning av schaktet och tjälisolering El-anslutningr Ibruktagning Kontroll av installation Lösgörning av pumpar Påfyllning av kemikaliebehållare GSM-modem Installation av SIM-kort Inprogrammering av GSM-nummer Montering av slampåsen Påkoppling av strömmen Normal drift Styrcentralen Kvittering av felanmälningar Inställning av styrcentralens interna klocka Inmatning av GSM-nummer Fjärrstyrning via GSM Kvittering av larm med GSM-meddelande Lägesförfrågan...19

3 Installations- och bruksanvisning 3 5. Drift- och regelbundna serviceåtgärder Övervakning av reningsverkets funktion Påfyllning av kemikaliebehållaren Slamtömning Provtagning Felsituationer och serviceåtgärder Felanmälningar El-avbrott Tömning av reningsverket Skyddssäkringar Tekniskt stöd och service...25 WehoPuts-driftdagbok... 26

4 Installations- och bruksanvisning 4 1. Allmänt Denna installations- och bruksanvisning är avsedd för modellerna WehoPuts 6 och 10 (programversion 0306). 1.1 Allmänt Minireningsverket WehoPuts är ett biologisk-kemiskt fungerande reningsverk för avloppsvatten från enskilda hushåll och fastigheter. Systemet är avsett för åretruntbruk. Allt avloppsvatten leds till reningsverket utan förbehandling eller slamavskiljning. Det renade vattnet kan ledas direkt till en utloppslats. Kontakta den lokala miljövårdsmyndigheten för att få bestämmelser om utpumpning och utpumpningsplats. Reningsresultaten uppfyller kvalitetskraven i avloppsvattenförordningen (Statsrådets förordning om behandling av hushållsavloppsvatten i områden utanför vattenverkens avloppsnät, Nr 542/2003). Avloppsvattenbelastning Renat avloppsvatten Erforderlig reduktion g/pers/dygn g/pers/dygn % BOD Fosfor (P) 2,2 0,33 85 Kväve (N) 14 8,4 40 Tabell 1. Avloppsvattnets näringsämnesbelastning och reningskrav. Källa: Statsrådets förordning om behandling av hushållsavloppsvatten i områden utanför vattenverkens avloppsnät (Finland). WehoPuts-minireningsverket fungerar enligt batch-principen, dvs reningsverket behandlar och renar en viss mängd (batch eller sats) avloppsvatten åt gången. Batch-processen är uppdelad i olika skeden: luftning, tillsättning av kemikalier för fällning, en syrefri fas och därefter klarning. Minireningsverket WehoPuts 6 är dimensionerat enligt antalet personer samt dimensionerad mängd vatten för en familj och WehoPuts 10 för två familjer. De dimensionerade vattenmängderna är följande: WehoPuts Maximibelastning m 3 Dimensionerat personantal Dimensionerad vattenmängd l/pers/dygn , Tabell 2: Dimensioneringen av WehoPuts 6 och 10 Displayen i styrcentralen och signallampan på luftningsröret i maskinrummet visar minireningsverkets funktion. För att underlätta övervakningen av reningsverket finns ett GSM-modem som tilläggsutrustning till Weho- Puts 6 och 10, vilket gör det möjligt att fjärrövervaka reningsverket via en eller flera GSM-telefoner. GSMmodemet beställs samtidigt som reningsverket beställs. På samma gång bör man även uppge övriga GSMnummer (om de är flera än ett) som tar emot larm. OBS! Kontrollera alarmlampan regelbundet. När den lyser fungerar reningsverket normalt. När lampan blinkar eller har slocknat har en felsituation uppstått, kontrollera genast meddelandet på styrcentralens display. Garantitiden för minireningsverket WehoPuts är 2 år räknat från inköpsdatum. Garantin omfattar konstruktions-, tillverknings- och råmaterialfel som anmälts till tillverkaren och tillverkaren konstaterat. Vid leveransen av reningsverket medföljer också ett garantibevis, med närmare garantiuppgifter. Detta bevis bör fyllas i och returneras till reningsverkets tillverkare.

5 Installations- och bruksanvisning Driftsäkerhet Tankarnas lock bör alltid vara omsorgsfullt låsta. Reningsverksskötaren får inte utföra andra åtgärder i samband med reningsprocessen än de, som finns angivna i denna bruksanvisning. När kemikaliebehållarna byts eller kemikaliepumpen hanteras bör man observera att kemikalien är frätande (ph 2). Använd därför alltid skyddsutrustning (gummihandskar och skyddsglasögon). Läs säkerhetsanvisningarna innan åtgärder vidtas. Reningsverket har automatsäkringar och jordfelsbrytare för varje apparatdel. Styrcentralen är CE-märkt. Reningsverket skall jordas via fastighetens el-central. Endast en utbildad el-montör har rätt att öppna styrcentralens frampanel, som är fäst med skruvar. 1.3 Ämnen och föremål som inte hör hemma i avloppsvattnet Till reningsverket leds avloppsvatten som uppstår vid normalt boende, såsom tvättvatten och vatten från toaletter. Föremål i avloppsvattnet kan skada reningsverkets pumpar och leda till att processen stannar. För att reningsverket skall fungera utan störningar, får följande ämnen och föremål inte spolas ner: bensin sand kondomer gummiföremål engångshanddukar lösningsmedel mediciner blöjor mull plast flaskkorkar och andra lättmetallprodukter bomullspinnar bomullstussar skräp matrester tamponger bindor tändstickor tobaksfimpar olja annat motsvarande material som kan täppa till reningsverket OBS! För att förhindra att pumparna stockas rekommenderar vi att man använder filter i golvbrunnar (t.ex. Sinituote:s filter). 1.4 Service Det periodiska underhållet av reningsverket och servicen i felsituationer utförs av tillverkaren eller av ett godkänt serviceföretag. Rekommenderad tidsintervall för det periodiska underhållet är 1 år. Max. intervall för underhåll är 2 år.

6 Installations- och bruksanvisning Reningsprocessen Reningsverket WehoPuts fungerar enligt batchprincipen, dvs. reningsverket behandlar och renar en viss mängd (sats, batch) avloppsvatten på en gång. Reningsprocessen är uppdelad i olika steg: luftning, kemikalieinmatning (fällning), syrefritt skede, klarning och tömning. Efter ett eventuellt elavbrott fortsätter reningsverket automatiskt processen från det steg som avbröts. Processteg 1. En sats avloppsvatten samlas i processtanken Avloppsvattnet leds till uppsamlingstanken utan skild förbehandling eller slamavskilj- ning. Från uppsamlingstanken förs vattnet över till processtanken. Reningsprocessen startar automatiskt då dimensionerad avloppsvattenmängd uppnåtts i processtanken. 2. Luftning och kemikalieinmatning Luftningen framkallar en biologisk nedbrytning och kväveföreningarna i avloppsvattnet oxideras till nitrater. I slutet av luftnings- steget doseras fällningskemikalierna och fosforföreningarna i avloppsvattnet fälls ut.

7 Installations- och bruksanvisning 7 3. Kvävereduktion och klarning Luftningen har nu stannat av och slammet kan sjunka ner mot processtankens botten. Renat vatten avskiljs från slammassan. Kvä- ve i form av nitrater reduceras till kvävgas. 4. Utpumpning av renat vatten och behandling av överskottsslam Efter klarningen pumpas det renade vatt- net till utloppsplatsen. Överskottsslammet överförs till en utbytbar slampåse i renings- verket. Slammet kan efterkomposteras i den vanliga komposten.

8 Installations- och bruksanvisning Tekniska uppgifter Modellerna 6 och 10 av WehoPuts-minireningsverk består av två tankar som installeras under markytan samt tillhörande processutrustning. Under tankarnas botten finns plattor med vilkas hjälp reningsverket förankras i marken och således behövs ingen extra förankring under normala förhållanden. Tekniset tiedot WehoPuts 6 WehoPuts 10 Reningskapacitet 1m 3 /dygn 1,5m 3 /dygn Vikt 420 kg 600 kg Mått - höjd A 2700 mm 2700 mm - längd B 2350 mm 2850 mm - bredd C 1400 mm 1600 mm Anslutningar - inlopp 110 mm 110 mm - utlopp 50 mm 50 mm Ström 230 VAC, 50 Hz 230 VAC, 50 Hz El-centralens säkring 1 x 10 A 1 x 10 A Kemikalieförbrukning 0,20 l/m 3 0,20 l/m 3 Kemikaliebehållare (volym) 30 l 30 l GSM-fjärrövervakning tilläggsutrustning tilläggsutrustning

9 Installations- och bruksanvisning 9 Minireningsverket WehoPuts består av följande delar 1 - Ventilationsrör 9 - Kompressor 2 - Påfyllningsrör för kemikalier 10 - Nivågivare 3 - Korg för slampåse 11 - Kemikaliebehållare 4 - Anslutningsställe för överrinningsrör 12 - Pump för utpumpning 5 - Anslutningsställe för inkommande avloppsvatten 13 - Anslutningsställe för utloppsrör 6 - Överföringspump 14 - Slampump 7 - Ventilationsrör och alarmlampa 15 - Luftningstallrik 8 - Styrcentral För mera specifika uppgifter se reningsverkskortet som medföljer leveransen.

10 Installations- och bruksanvisning Installation 2.1 Leverans Reningsverkets pumpar (3 st) är upphängda i fästen under transport och installation. Pumparna lösgörs och de fixeras automatiskt på rätt höjd (3.2). 2.2 Planering och val av reningsverkets placeringsställe När man anlägger ett reningsverk vid ett nybygge eller då ett gammalt förnyas på en redan existerande fastighet behövs en plan. Den första åtgärden då planeringsarbetet börjar är att ta reda på vilka bestämmelser som gäller på området. Miljövårdsmyndigheten eller byggnadstillsynen kan ge besked om detta. I allmänhet finns färdiga instruktioner om lokala bestämmelser och direktiv och de kan fås t.ex. i samband med ansökan om byggnadslov. Enligt de nya bestämmelserna krävs åtgärdslov för anskaffning av system för avloppsvattenbehandling eller för förnyande av system vid en befintlig fastighet Planering Planeringsanvisningar El- och avloppsanslutningar utreds, liksom utloppsplatsen och eventuellt behov av pumpning Den rekommenderade minsta lutningen för avloppsrör är 1 cm/m. Om avloppsvatten inte kan av ledas till reningsverket i rör med lutning, skall en pumpstation för avloppsvatten installeras i samband med reningsverket. Reningsverkets utlopp och eventuellt flöde av överrinningsvatten bör installeras så att ingen tillba kaströmning till reningsverket sker. Om det finns risk för tillfrysning och tjälskador bör värmeisolering användas. Regn- eller dräneringsvatten får inte ledas till reningsverket. På situationsplanen skall reningsverkets läge och utloppsplatsen för renat vatten märkas ut. Av tvärsektionsritningen framgår höjdlägen, förankring, tjälisolering etc. Tankarna ventileras via reningsverkets ventilationsrör. Små djur kan vid behov förhindras att ta sig in i utloppsröret med hjälp av ett galler eller annat slag av hinder.

11 Installations- och bruksanvisning Reningsverkets placering Vid val av plats för reningsverket bör man beakta allmänna byggnadsdirektiv samt lokala krav och anvisningar bl.a. om skyddszoner och avstånd samt utloppsplatser. Andra faktorer som påverkar var reningsverket placeras är de tekniska krav som måste uppfyllas. Reningsverket eller dess utlopps- och överrinningsrör får inte placeras i en sänka, där ytvatten samlas eller i närheten av ett vattendrag, som eventuellt kan svämma över. Det är bra att placera reningsverket på ett visst avstånd från områden där de boende vistas. Detta för att säkerställa att oljud eller luktolägenheter från reningsverket, som kan uppstå vid eventuella driftstörningar, inte stör. Platsen väljs så att en servicebil kan komma fram till reningsverket såväl sommar som vinter. 2.3 Nedgrävning av reningsverket Beställaren är ansvarig för hanteringen av reningsverket på leveransplatsen samt för installationen. Beställaren har ansvar för bl.a. följande: Valet av lämplig placering i samarbete med lokala miljö- och byggnadstillsynsmyndigheter Möjlighet för transportbilar att komma så nära installationsplatsen som möjligt Lyftanordningar på plats då reningsverksleveransen anländer, om annat inte överenskommits med leverantören Installation av inlopps- (110 mm), överrinnings- (110 mm) och utloppsrör (50 mm) Schaktnings- och fyllningsarbeten samt material för dessa (stenmaterial med kornstorlek 0-32 mm) Dragning av jordkabel till reningsverkets styrcentral El-anslutningar Anpassning av byggplatsen till omgivningen Uppstart av reningsverket (avsnitt 3) Skötsel och underhåll under drift (avsnitt 5) Före installation Innan reningsverket hanteras på leveransplatsen bör man kontrollera att ingenting skadats under transporten. Reningsverkets tankar grävs ner så att översidan av tankarna blir ovanfö r markytan. Luftnings- och luftintagsrören är vända nedåt under transporten. De bör vändas uppåt fö re installationen.

12 Installations- och bruksanvisning Installation av WehoPuts 6 Bild 3. Installation av WehoPuts 6 Installation av WehoPuts 10 Bild 4. Installation av WehoPuts 10 12

13 Installations- och bruksanvisning Schaktning Schaktet skall vara så brett att det finns tillräckligt med arbetsutrymme omkring reningsverket. Schaktdjupet och bredden dimensioneras enligt denna skiss. Schaktets väggar skall göras lutande med beaktande av arbetarskyddet. Lutningen bör vara 1:5 eller ännu större. Under reningsverket skall det finnas ett 100 mm tjockt komprimerat lager av sand, grus eller kross (kornstorlek 0-32). Underlagets yta bör vara jämn så att reningsverket står vågrätt. Om jordmånen släpper dåligt igenom vatten, t.ex. lera, rekommenderas dränering av schaktet Röranslutningar Inloppsrör ø 110 mm (t.ex. WehoPropen HT avloppsrör för fastigheter 110X6000, VVS nr , KWH nr 11780) Överrinningsrör ø 110 mm (t.ex. WehoPropen HT avloppsrör för fastigheter 110X6000, VVS nr , KWH nr 11780) Utloppsrör för renat vatten ø 50 mm (t.ex. WehoPropen HT avloppsrör för fastigheter 50X3000, VVS nr , KWH nr 11732) För rören rekommenderas en minimilutning på 1% (1 cm/m). Om avloppsvattnet inte kan ledas till reningsverket med självfall, bör en separat pumpstation installeras i samband med fastigheten. Utlopps- och överrinningsröret bör vara skilda rör som går till utloppsplatsen. Om rören inte kan installeras med tillräcklig lutning (minst 1 %), bör det fö rses med bakslagsventiler. En bakslagsventil bör även installeras, om vattennivån på utloppsplatsen kan stiga så högt att vatten kan rinna från utloppsplatsen in i reningsverket. Tillfrysning av utlopps- och överrinningsrör bör fö rhindras genom tillräcklig isolering eller genom att installera en eluppvärmd kabel längs röret. Viktigt är också att se till att vatten inte kan stanna i röret på grund av fö r liten lutning. För att fö rhindra att djur kommer in i röret bör man installera ett galler Förankring av reningsverket Tankarna fö rankras i marken med bottenplattor. Ingen tilläggsfö rankring behövs Igenfyllning av schaktet och tjälisolering Innan schaktet fylls igen, bör man fö rsäkra sig om att tankarna står lodrätt. Schaktet fylls igen och komprimeras i lager om ca 30 cm. Som fyllnadsmaterial används stenmaterial, som inte är frostkänsligt, maximal kornstorlek 32 mm. Reningsverket isoleras på utsidan likaså inlopps- och utloppsrören. Isoleringen bör vara minst 50 mm tjock och 1200 mm bred. Isoleringsskivorna läggs så att de sluttar utåt från reningsverket ovanpå det utjämnade sand- och gruslagret. Den rekommenderade lutningen för skivorna är 1:20-1:10. Efter installationen fylls schaktet igen och markytan formas så att den sluttar bort från reningsverket. Reningsverkets lock skall låsas.

14 Installations- och bruksanvisning El-anslutningar Reningsverket får ström via en fast jordkabel från fastighetens el-central. El-kabeln går in i maskinrummet via el-genomföringen på reningsverkets baksida. Kabeln monteras i skyddsrör eller i sand och märks ut enligt skyddsbestämmelserna. Reningsverket jordas via fastighetens el-central. 230 VAC, 50 Hz el-centralens säkring 10 A el-kabel t.ex. MCMK 2 x 1,5/1,5 El-anslutningar från fastighetens el-central till reningsverket: OBS! En el-montör bör göra kabelanslutningarna och ta i bruk GSM-modemet, som finns som tillval (kapitel 3.4). OBS! En el-montör bör säkerställa att el-genomföringens skyddskabel är vatten tätt sluten. El- och styrkablar till reningsverkets ställdon är kopplade till styrcentralen i reningsverkets maskinrum på följande sätt: X0 Uppsamlingstankens överföringspump X6 Värmeaggregat X1 Processtankens tömningspump X11 Uppsamlingstankens nivågivare X2 Kemikaliepump X12 Processtankens nivågivare X3 Kompressor X13 Kemikalietankens nivågivare X4 Processtankens slampump El-anslutning X6 är anslutningen till ett värmeaggregat, som inte är beroende av processtyrningen. Anslutningen kan användas tillfälligt i samband med service. OBS! Anordningar som inte hör till reningsverket får inte kopplas till styrcentralen!

15 Installations- och bruksanvisning Ibruktagning Reningsverket kan tas i bruk genast efter installation. Följande åtgärder vidtas i samband med att reningsverket tas i bruk: Kontroll av installationen Pumparna i reningsverket lösgörs Kemikaliebehållaren fylls på GSM-modemet (tilläggsutrustning) tas i bruk Slampåsen monteras i slamkorgen Strömmen slås på 3.1 Kontroll av installation Efter installationen kontrolleras följande: Rör- och el-anslutningar : kontrollera, där det är möjligt, att anslutningarna är noggrant utförda. Luftningstallriken: luftningstallriken på tankens botten bör vara i vågrätt läge. Om den ligger snett, kan den rätas upp genom att trycka på kanten. Tryck inte på tallrikens mittdel! Värmeaggregat: maskinrummets värmeaggregat (finns under styrcentralen) bör vara i läge Lösgörning av pumpar Reningsverkets pumpar är upphängda vid den övre kantbalken under transport och installation. Pumparna lösgörs och de fixeras automatiskt på rätt höjd. 3.3 Påfyllning av kemikaliebehållare Se anvisningarna om påfyllning av kemikaliebehållaren i avsnitt 5.2.

16 Installations- och bruksanvisning GSM-modem GSM-modem kan fås som tilläggsutrustning och beställs i samband med reningsverket. Då GSM-modemet skall tas i bruk skall SIM-kortet först installeras och sedan matas det telefonnummer in, som skall ta emot larmmeddelanden från reningsverket. OBS! SIM-kortet i GSM-modemet bör vara avsett för SMS-kommunikation. Förfrågan om PIN-kod skall tas ur funktion. OBS! Vill man att reningsverket övervakas av flera personer med GSM, bör GSMnumren uppges redan i samband med beställningen. Inprogrammering av flera nummer eller borttagande av nummer kräver omprogrammering, vilket sker mot extra avgift Installation av SIM-kort Installera SIM-kortet på följande sätt: OBS! SIM-kortet får endast installeras av en utbildad el-montör. 1. Förbered SIM-kortet i en vanlig mobiltelefon: Koppla bort förfrågan om PIN-kod (eller be dem göra det i affären). Radera alla gamla meddelanden på kortet. 2. Koppla bort strömmen med huvudbrytaren i styrcentralen. 3. Skruva loss styrcentralens lock och se efter var GSM-modemet finns. Modemet är en svart, fyrkantig anordning vid styrcentralens övre kant. För att underlätta installationen kan modemet tas loss från fästskenorna genom att man drar i spaken under modemet. 4. Öppna SIM-kortets lucka genom att trycka på öppningsknappen. Fästskivan lossnar då helt från ske norna. 5. För in kortet, ett klick skall höras då det kommer på rätt plats. 6. För skivan tillbaka i skenan och tryck den på plats. 7. Sätt modemet tillbaka på plats och stäng styrcentralens lock. 8. Koppla på strömmen.

17 Installations- och bruksanvisning 17 A - Spaken som lösgör GSMmodemet från fästskenan. B - SIM kortet skall vara installerat på fästskivan innan skivan trycks tillbaka på plats. Öppningsspaken finns på högra sidan av luckan. A B Inprogrammering av GSM-nummer Ett nummer kan inprogrammeras i GSM-modemet så att reningsverket sänder larmmedelanden till detta nummer. Numret programmeras in via reningsverkets styrcentral på följande sätt: 1. Då displayen visar Menu, paina 0, tryck på knappen 0 för förflyttning till huvudmenyn. 2. Då displayen visar texten GSM-nr? 1/>, tryck på 1 3. Mata in telefonnumret, börja med landsnummer (Finland: +358) och lämna bort den första 0: n i GSMnumret. 4. Tryck på Enter-knappen varje gång 4 nummer är inmatade. 5. Tryck ännu på Enter efter att det sista numret matats in. 3.5 Montering av slampåsen Se anvisningarna för montering av slampåsen i avsnitt Påkoppling av strömmen Ibruktagningen av reningsverket avslutas med att strömmen kopplas på från huvudbrytaren. Strömmen kopplas på först då avloppsvatten börjar ledas till reningsverket för rening. Efter att strömmen kopplats på övergår reningsverket i viloläge för att vänta på att den första satsen avloppsvatten skall samlas. I viloläget luftar kompressorn avloppsvattnet. Reningsprocessen startar då nivågivaren i processtanken reagerar på att en sats avloppsvatten är nådd. 4. Normal drift 4.1 Styrcentralen Reningsverket styrs via styrcentralen, som ger uppgifter om reningsprocessens skeden samt om larm som orsakas av eventuella fel.

18 Installations- och bruksanvisning 18 Via styrcentralen kan följande åtgärder vidtas: kvittering av larm, inställning av reningsverkets interna klocka samt inprogrammering av GSM-nummer. A - Kvitteringstangent (1) B - Piltangenter som behövs för navigering i undermenyerna. C - Enter, med vilken ett val godkänns. Under normala förhållanden syns följande texter växelvis: WehoPuts 6 och 10 version 0306 Lepotilan alku Alkoi klo... prosessi Komp.Tunnit... Menu, paina 0 Tillverkarens namn, anläggningens modell och programversion Nuvarande processteg Tidpunkt då nuvarande processteg börjat Antal processer totalt Kompressorns totala antal driftstimmar Övergång till menyn Menu Följande processteg visas i displayen: Processteg Lepotila Lepotila jatkuu Jaks.ilmastus 1 / 2 Jatkuva ilmastus Laskeutus Ulospumppaus Lietteenpumppaus Förklaring Föregående process är slutförd och reningsverket väntar på en ny sats avloppsvatten. Kompressorn är i gång även i viloläge. Viloläget har pågått över en vecka utan avbrott. Periodvis luftning, kompressorn fungerar med jämna mellanrum. Fortgående luftning, kompressorn fungerar kontinuerligt. Fällningssteg, då de fasta partiklarna i avloppsvattnet sjunker ned till bottnen av tanken. Det renade vattnet pumpas ut i utloppsröret. Överskottsslammet pumpas från processtanken till slampåsen Kvittering av felanmälningar De felanmälningar som reningsverket kan ge finns uppräknade i avsnitt 6.1. Då felet har korrigerats, kvitteras felanmälningarna på displayen med tangent 1.

19 Installations- och bruksanvisning Inställning av styrcentralens interna klocka Reningsverkets styrcentral memorerar tidpunkten då den pågående processen startade. Styrcentralen minns också vilken process som avbrutits vid ett eventuellt elavbrott och fortsätter processen automatiskt då strömmen återvänder. Det klockslag som displayen visar nollställs emellertid och återgår till rätt tid först då nästa processteg startar. Reningsverkets funktion påverkas inte av displayens klocka. Styrcentralens klocka kan ändras t.ex. vid övergång till sommar- eller vintertid. Detta är dock inte nödvändigt, eftersom reningsverket följer sitt eget processprogram oberoende av om den interna klockan visar rätt eller inte. Den interna klockan ställs in på följande sätt: 1. Tryck på den röda infoknappen tills texten i displayen byts till INPUTS/OUTPUTS. 2. Förflytta dig i menyn med piltangenten tills displayen visar SYSTEM och tryck sedan på ENTER. 3. Displayen visar TIME & DATE. Tryck på ENTER. 4. Tryck på ENTER och mata in klockslaget med nummertangenterna. Efter inmatningen tryck igen på ENTER och klockan startar. 5. Tryck kort på den röda infoknappen för att återgå till normalläge Inmatning av GSM-nummer I samband med att GSM-modemet tas i bruk programmeras numret som tar emot larmmeddelanden. Vid behov kan numret bytas ut genom att följa anvisningarna i avsnitt Fjärrstyrning via GSM I samband med att reningsverket beställs kan ett GSM-modem beställas som tilläggsutrustning. Med hjälp av modemet kan reningsverket fjärrstyras och övervakas via mobiltelefon. Ägaren anskaffar ett SIM-kort för GSM-modemet och programmerar in det telefonnummer som skall användas för fjärrstyrning i samband med ibruktagningen. Via GSM-fjärrstyrning övervakas reningsverket. Ägaren tar emot reningsverkets larmmeddelanden via GSM-telefonen och kan skicka frågan STATUS? till reningsverket. GSM-larmmeddelandena motsvarar larmtexterna på displayen i styrcentralen Kvittering av larm med GSM-meddelande GSM-larmmeddelanden skickas på nytt en gång i veckan tills felet är reparerat och larmet är kvitterat. Då felet är reparerat kan det kvitteras genom att ett meddelande som endast består av ordet KUITTAUS (skrivet med stora bokstäver) skickas till reningsverket Lägesförfrågan Reningsverkets skötare kan kontrollera reningsverkets tillstånd via GSM-fjärrövervakningen och genom att skicka meddelandet STATUS? till reningsverket.

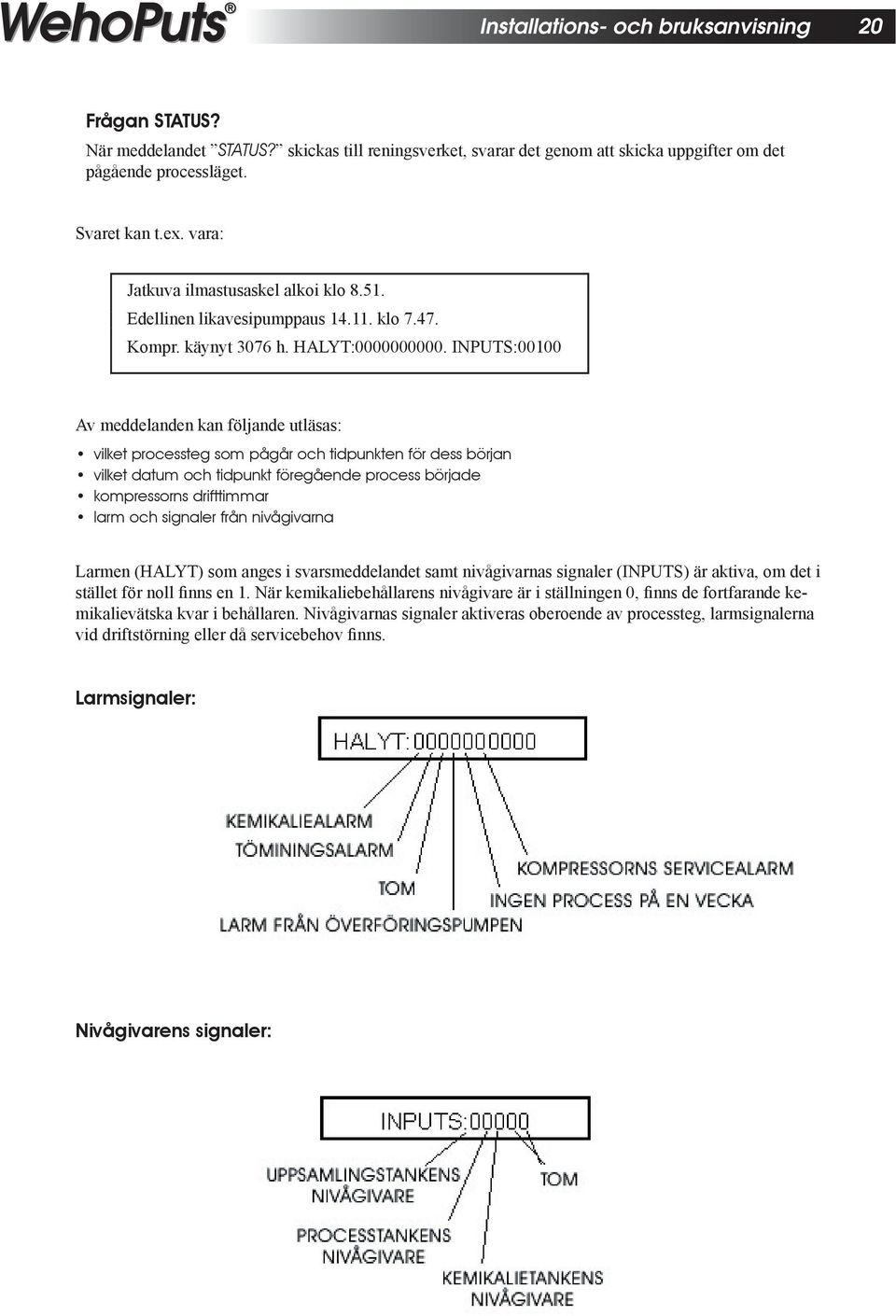

20 Installations- och bruksanvisning 20 Frågan STATUS? När meddelandet STATUS? skickas till reningsverket, svarar det genom att skicka uppgifter om det pågående processläget. Svaret kan t.ex. vara: Jatkuva ilmastusaskel alkoi klo Edellinen likavesipumppaus klo Kompr. käynyt 3076 h. HALYT: INPUTS:00100 Av meddelanden kan följande utläsas: vilket processteg som pågår och tidpunkten för dess början vilket datum och tidpunkt föregående process började kompressorns drifttimmar larm och signaler från nivågivarna Larmen (HALYT) som anges i svarsmeddelandet samt nivågivarnas signaler (INPUTS) är aktiva, om det i stället för noll finns en 1. När kemikaliebehållarens nivågivare är i ställningen 0, finns de fortfarande kemikalievätska kvar i behållaren. Nivågivarnas signaler aktiveras oberoende av processteg, larmsignalerna vid driftstörning eller då servicebehov finns. Larmsignaler: Nivågivarens signaler:

21 Installations- och bruksanvisning 21 5 Drift- och regelbundna serviceåtgärder Ett normalt fungerande reningsverk kräver följande regelbundna serviceåtgärder för att fungera bra: övervakning av reningsverkets funktion genom observation av styrcentralens display och reningsverkets alarmlampa eller via GSM-övervakning kontroll av mängden WehoPuts-lösning och påfyllning av kemikaliebehållaren vid behov tömning av slampåse vid behov, normalt med 2-4 månaders mellanrum rek. periodiskt underhåll 1 gång om året, dock med minst 2 års intervall Vi rekommenderar att fastighetsskötaren taren bokfö r alla serviceåtgärder som gjorts i reningsverket i service- dagboken och att alla servicerapporter fö rvaras t.ex. i den mapp som medfö ljer leveransen. 5.1 Övervakning av reningsverkets funktion Ägaren bör regelbundet observera reningsverkets funktion genom att följa med meddelanden på styrcentralens display och reningsverkets alarmlampa samt kompressorns funktion. Vid larm/felanmälningar skall anvisningarna i avsnitt 6.1 följas. Följande åtgärder hör till den regelbundna kontrollen: Styrcentralens display kontrolleras varje vecka Kompressorns funktion kontrolleras varje vecka. Om kompressorn inte fungerar överhuvudtaget oberoende av processteg, eller om den har ovanligt starkt ljud, bör den ses över omedelbart. Luftningen bör kontrolleras genom att observera vattenytan i processtanken. Om det finns enstaka stora luftbubblor bör luftningsanordningen ses över. Luktobservationer i närheten av reningsverket indikerar hur reningsverket fungerar: är allt i skick, känns ingen lukt i reningsverkets omgivning och det renade slammet har brun färg. Dött slam är svart och luktar starkt. Styrcentralens jordfelsbrytare bör granskas minst en gång i året. Brytarens funktion bör kontrolleras minst en gång i året. Brytarens funktion testas genom att man trycker på TEST-knappen i styrcentralen, då en säkring borde lösas ut. Den skall lyftas upp tillbaka efter testet. 5.2 Påfyllning av kemikaliebehållaren Reningsverkets styrcentral ger larm då kemikaliebehållaren håller på att bli tom. Larmet avbryter inte själva reningsprocessen, men behållaren bör fyllas på så snabbt som möjligt. Reningsverkets kemikalieförbrukning är ca 0,20 l/m 3 avloppsvatten. Kemikaliebehållaren i reningsverkets maskinrum rymmer 30 liter. För detta ändamål används WehoPuts-lösning, som säljs i 10 och 30 liters kanistrar. I reningsverket får användas endast WehoPuts-lösning, som kan köpas av anläggnin- gens leverantör, hos VVS-branschens grossister eller i järnaffärer. WehoPuts-lösningen är frätande (ph 2). Innan kemikalielösningen hanteras bör man bekanta sig med säkerhetsföreskrifterna. Doseringen av kemikalien är färdigt inställd från fabriken. Efter ibruktagningen och påfyllningen av behållaren transporteras kemikalien automatiskt till processtanken under de första reningsprocesserna. Kemikaliebehållaren finns under reningsverkets maskinrum och den fylls på via påfyllningsröret i maskinrummet.

22 Installations- och bruksanvisning Påfyllningsrörets kork öppnas och kemikaliekanistern töms med hjälp av en tratt försiktigt i röret, så att ingen lösning stänker i maskinrummet. Korken skruvas på efter påfyllning. Ifall styrcentralen har gett kemikalielarm, skall larmet kvitteras genom att trycka på knapp 1. Bild 9. WehoPuts -reningsverkets maskinrum. Påfyllningsröret finns i maskinrummet. 5.3 Slamtömning Under reningsprocessen pumpas överskottsslam till en skild slamfilterpåse, som måste bytas regelbundet. Tömningsintervallet är 2-4 månader, med beaktande av familjens storlek och reningsverkets belastning. Nätpåsen behöver inte bytas varje gång. Slampåsens korg är fäst i uppsamlingstanken med hållare. Byte och montering av slampåse: 1. Reningsverkets lock öppnas. Slamröret lösgörs från fästet och flyttas till sidan innnan korgen lyfts ut. 2. Hela slampåskorgen lyfts upp. 3. Den fulla slampåsen lösgörs genom att spännbandet kring påsens öppning tas bort. 4. Den nya slampåsen monteras i nätpåsen. Påsarnas kanter viks över korgens övre kant och fixeras med spännbandet. Då påsarna monteras bör man kontrollera att påsarnas botten når ner till korgens botten. 5. Slampåskorgen placeras tillbaka i uppsamlingstanken. 6. Röret för överskottsslam fästs på nytt i sitt fäste. 7. Locket stängs och låses omsorgsfullt. 22

23 Installations- och bruksanvisning 23 OBS! Påsarna monteras så att deras botten når korgens botten. Hela slampåsen med innehåll kan kastas på komposten eller i bioavfallskärlet. Vi rekommenderar att slammet komposteras före eventuell återanvändning. Komposteringen förbättrar slammets sammansättning och minskar luktolägenheterna. Komposterat slam kan användas t.ex. som jordförbättringsmedel för prydnadsväxter. 5.4 Provtagning Provet av det renade vattnet från reningsverket bör tas från processtankens övre del (max. på 0,2-0,3 meters djup från vattenytan) i slutet av sedimenteringsskedet 5-10 minuter före utpumpningen. Provet kan även tas från en provtagningsbrunn, som anlagts för detta ändamål, eller av vattnet från utloppsröret vid utloppsplatsen. 6 Felsituationer och serviceåtgärder Alarmlampan på reningsverket WehoPuts ger fortlöpande information om reningsverkets tillstånd. Lampan är fäst på det högsta ventilationsröret på reningsverket. Alarmlampan är tänd Alarmlampan är släckt Alarmlampan blinkar Reningsverket fungerar problemfritt. Ett fel har uppstått i reningsverket. Åtgärder bör vidtas. Kontrollera displayens text. En felsituation har uppstått I reningsverket, processen har stannat och service krävs. Kontrollera displayens meddelande. 6.1 Felanmälningar I följande schema beskrivs olika felsituationer, de eventuella orsakerna till dem samt vilka reparationsåtgärder som skall vidtas. Om reningsverket har gett flera felanmälningar, fås de fram genom att man trycker på styrcentralens piltangenter. Då reningsverket har fjärrövervakning via GSM, kommer felanmälningarna även som textmeddelanden till det inprogrammerade telefonnumret. OBS! I reningsverket WehoPuts får endast originaldelar användas. De finns att få från Oy KWH Pipe Ab eller från en befullmäktigad servicefirma. OBS! Periodisk service av reningsverket eller service på grund av fel får endast utföras av tillverkaren eller av en serviceorganisation som har fullmakt av tillverkaren.

24 Installations- och bruksanvisning 24 Alarmlampan Displaytext Händelse och orsak Åtgärd Släckt - (ingen larmtext) Lampan är sönder Processen avbryts inte. El-avbrott, säkringar Byt lysdiod i alarmlampan Kontrollera el-avbrottets orsak. Processen fortsätter efter ett el-avbrott. Kemikaliebehållaren håller på att tömmas/är tom. Fyll på kemikaliebehållaren och kvittera larmet på normalt sätt. Släckt Kemikaalihalytys Om det kommer larm från processen trots att man vet att det finns tillräckligt med kemikalielösning i behållaren, skall reningsverket ses över. Larmet avbryter inte processen. Beställ service. Ingen ny process har startat på en vecka på grund av ringa belastning. Processen startar och larmet kvitteras automatiskt då en ny sats avloppsvatten har samlats. Larmet kan kvitteras på normalt sätt Släckt Ei pros. viikkoon! Kommer larmet trots normal belastning och uppsamlingstankens nivå är hög, behöver reningsverket service. Beställ service. Larmet avbryter inte processen. Släckt KomprTunnit Kompressorn kräver regelbundet underhåll. I styrcentralens display visas kompressorns drifttimmar efter larmet. Larmet avbryter inte processen. Beställ service. Överföringen av avloppsvatten till processtanken har misslyckats. Blinkar Siirtopumppu! Larmet avbryter processen och reningsverket övergår i viloläge för att vänta på reparation eller larmkvittering. Beställ service. Blinkar Tyhjennyshalytys Utpumpningen av renat vatten har misslyckats. Kontrollera att utloppsröret/ utloppsplatsen inte är fruset/ frusen eller tilltäppta. Om felet fanns på utloppslatsen/-röret, kan tömningspumpningen startas på nytt efter att felet korrigerats genom att trycka på tangent 2 i styrcetralen. Om problemet inte löstes, kommer larmet på nytt. Larmet avbryter processen och reningsverket övergår i viloläge och väntar på reparation av felet och larmkvittering. Om utpumpning inte lyckas, beställ service. 6.2 El-avbrott Styrcentralen i reningsverket minns i vilket processkede det befann sig, då el-avbrottet uppstod och fortsätter processen på normalt sätt, då strömmen återvänder. Batteriet för styrcentralens minne byts med minst 6 års mellanrum i samband den den regelbundna servicen.

25 Installations- och bruksanvisning Tömning av reningsverket Mikrobstammen i det aktiva slammet kan dö om uppehållet mellan reningsprocesserna är flera månader eller om starka kemikalier leds in i processen. Dött slam känns igen på att färgen är svart och lukten otrevlig. Levande slam med fungerande mikrobstam är brunfärgat och luktar svagt av mull. Om mibrobstammen i slammet har dött (antingen på grund av kemikalier eller på grund av för lång paus) skall innehållet i tanken tömmas (t.ex. med slamtömningsbil) och tanken sköljas innan en ny process påbörjas. Vid tömning av tanken bör luftningstallrikarna hanteras med varsamhet. 6.4 Skyddssäkringar I styrcentralen finns automatsäkringar för varje enhet och de bryter automatiskt strömmen till reningsverket om någon enhet får något fel. Om någon av automatsäkringarna har lösts ut, kan man försöka få igång reningsverket på nytt genom att lyfta säkringen i läge 1. Fortsätter reningsverket på normalt sätt behövs ingen service. Om säkringen genast löser ut igen, är det fråga om ett apparatfel som skall lokaliseras och repareras av en befullmäktigad serviceman. Jordfelsbrytarens funktion skall testas minst en gång i året med hjälp av testknappen. 7 Tekniskt stöd och service Uppstår ett apparaturfel (t.ex. en defekt pump) i reningsverket och WehoPuts-processen stannar av, bör fastighetsskötaren koppla bort apparaturen från styrcentralen. Larmet bör inte kvitteras innan felet är reparerat. Strömmen skall inte kopplas bort med reningsverkets huvudbrytare, eftersom ett långvarigt avbrott i kompressorns funktion gör att mikroberna i det aktiva slammet dör. Om kompressorn är defekt, krävs service eller byte av kompressorn så fort som möjligt. Vid service skall låset på reningsverkets lock vara öppnat (om inte det ursprungliga låset används), och driftdagboken skall vara framme. OBS! Spara eventuella servicerapporter i din reningsverksmapp! OBS! De reparationsåtgärder som fastighetsskötaren själv utför, kan påverka garantivillkoren i garantibeviset för reningsverket.

26 Driftdagbok för WehoPuts 6 och 10 Installations- och bruksanvisning 26 Vi rekommenderar att fastighetsskötaren antecknar de drift- och underhållsåtgärder som utförs i reningsverket i denna driftdagbok. Datum Händelse/ Larm Åtgärd

27 Installations- och bruksanvisning 27 Datum Händelse/ Larm Åtgärd

28 Installations- och bruksanvisning 28 Datum Händelse/ Larm Åtgärd

29 Installations- och bruksanvisning 29 Datum Händelse/ Larm Åtgärd Oy KWH Pipe Ab Miljöteknik PB 21, Vasa Telefon (06) Telefax (06)
