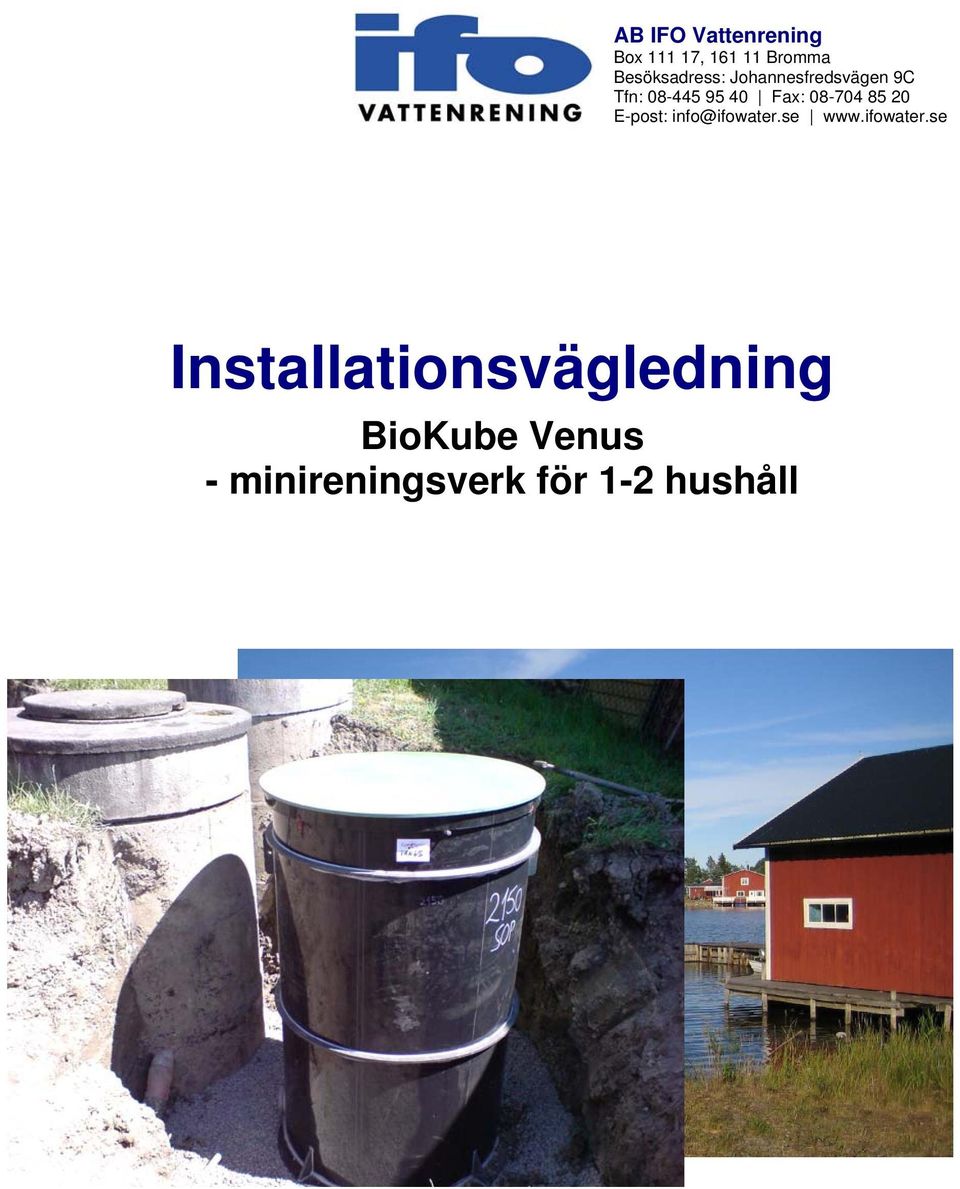

1 Box , Bromma Besöksadress: Johannesfredsvägen 9C Tfn: Fax: E-post: Installationsvägledning BioKube Venus - minireningsverk för 1-2 hushåll

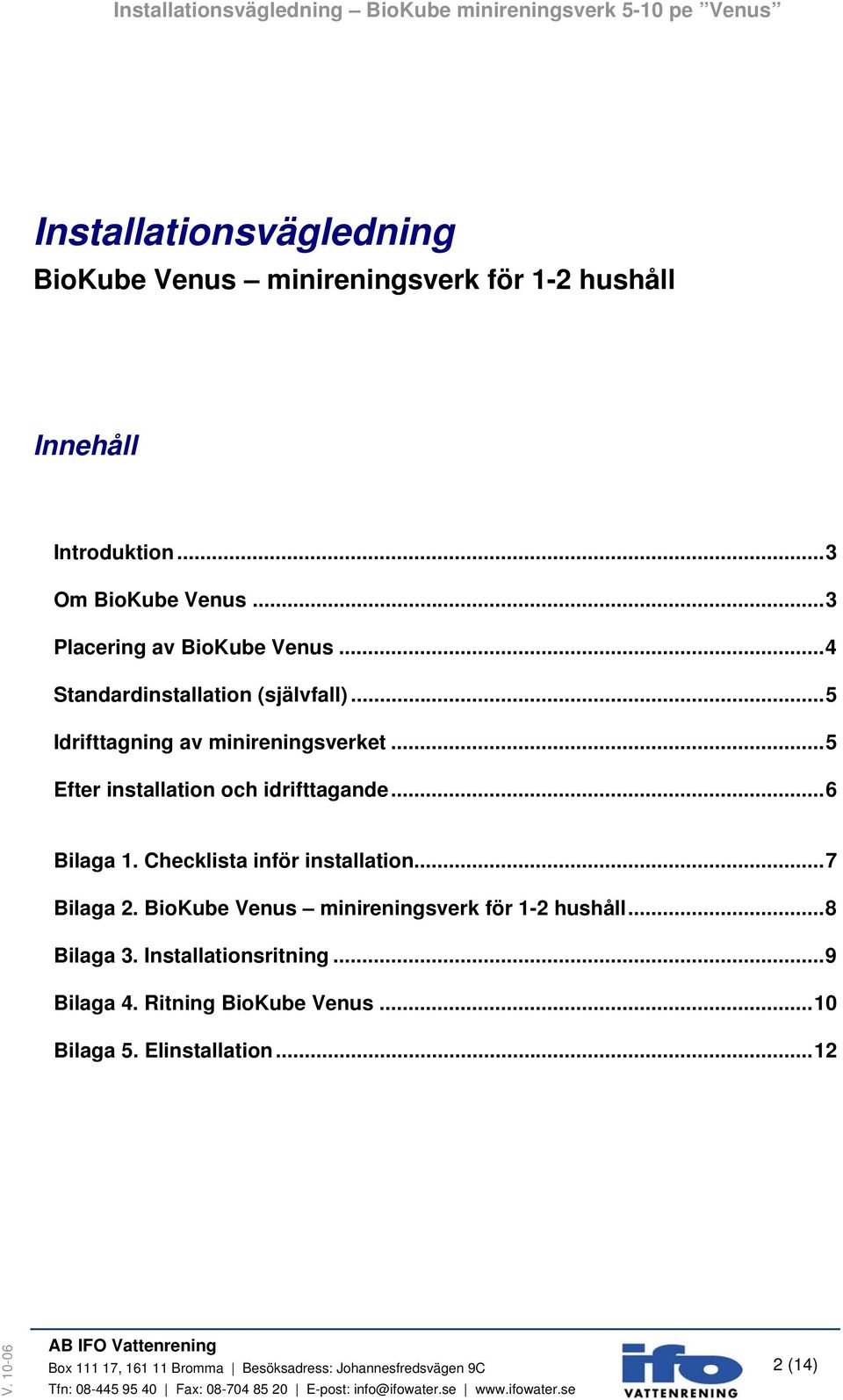

2 Installationsvägledning BioKube Venus minireningsverk för 1-2 hushåll Innehåll Introduktion...3 Om BioKube Venus...3 Placering av BioKube Venus...4 Standardinstallation (självfall)...5 Idrifttagning av minireningsverket...5 Efter installation och idrifttagande...6 Bilaga 1. Checklista inför installation...7 Bilaga 2. BioKube Venus minireningsverk för 1-2 hushåll...8 Bilaga 3. Installationsritning...9 Bilaga 4. Ritning BioKube Venus...10 Bilaga 5. Elinstallation (14)

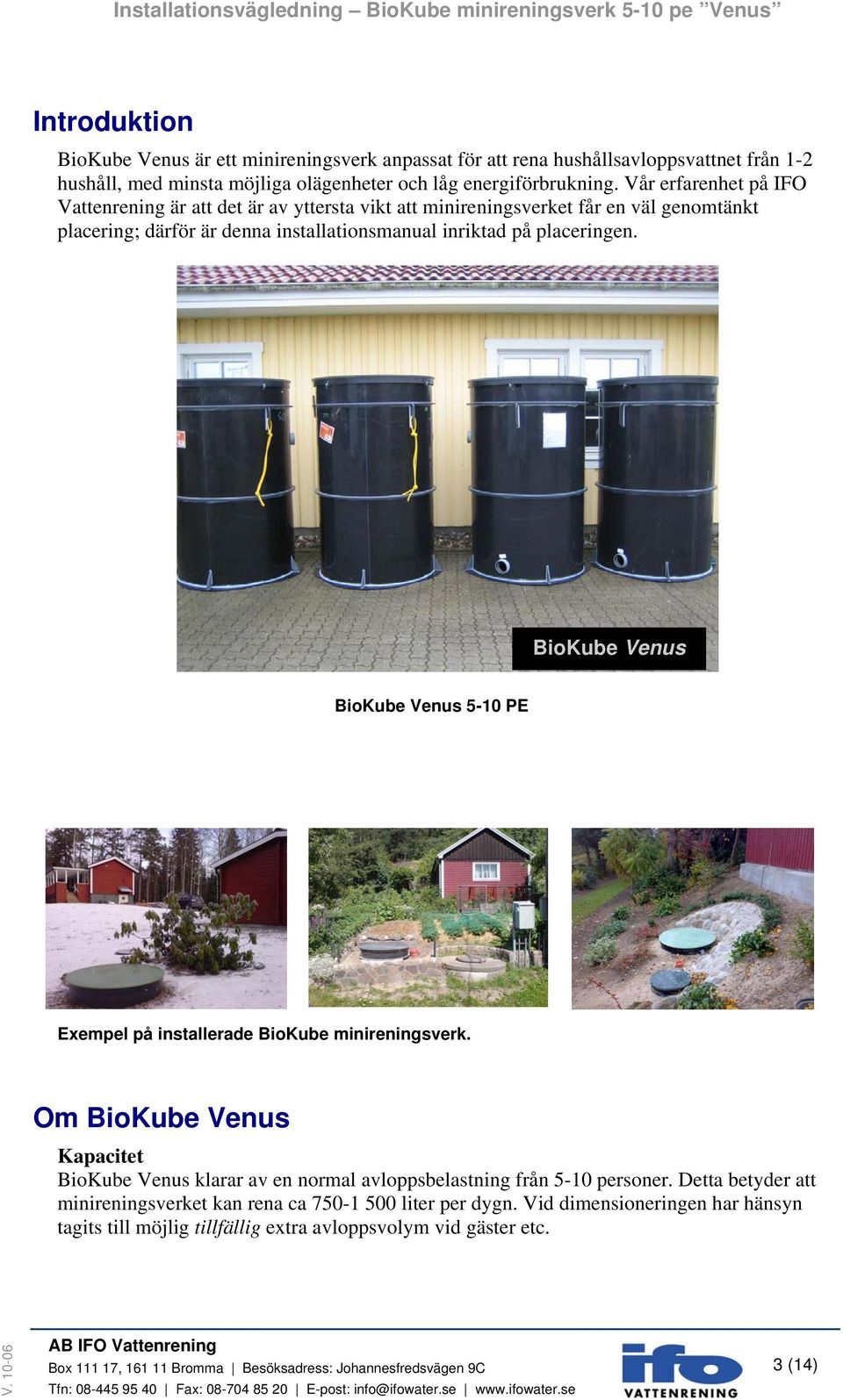

3 Introduktion BioKube Venus är ett minireningsverk anpassat för att rena hushållsavloppsvattnet från 1-2 hushåll, med minsta möjliga olägenheter och låg energiförbrukning. Vår erfarenhet på IFO Vattenrening är att det är av yttersta vikt att minireningsverket får en väl genomtänkt placering; därför är denna installationsmanual inriktad på placeringen. BioKube Venus BioKube Venus 5-10 PE Exempel på installerade BioKube minireningsverk. Om BioKube Venus Kapacitet BioKube Venus klarar av en normal avloppsbelastning från 5-10 personer. Detta betyder att minireningsverket kan rena ca liter per dygn. Vid dimensioneringen har hänsyn tagits till möjlig tillfällig extra avloppsvolym vid gäster etc. 3 (14)

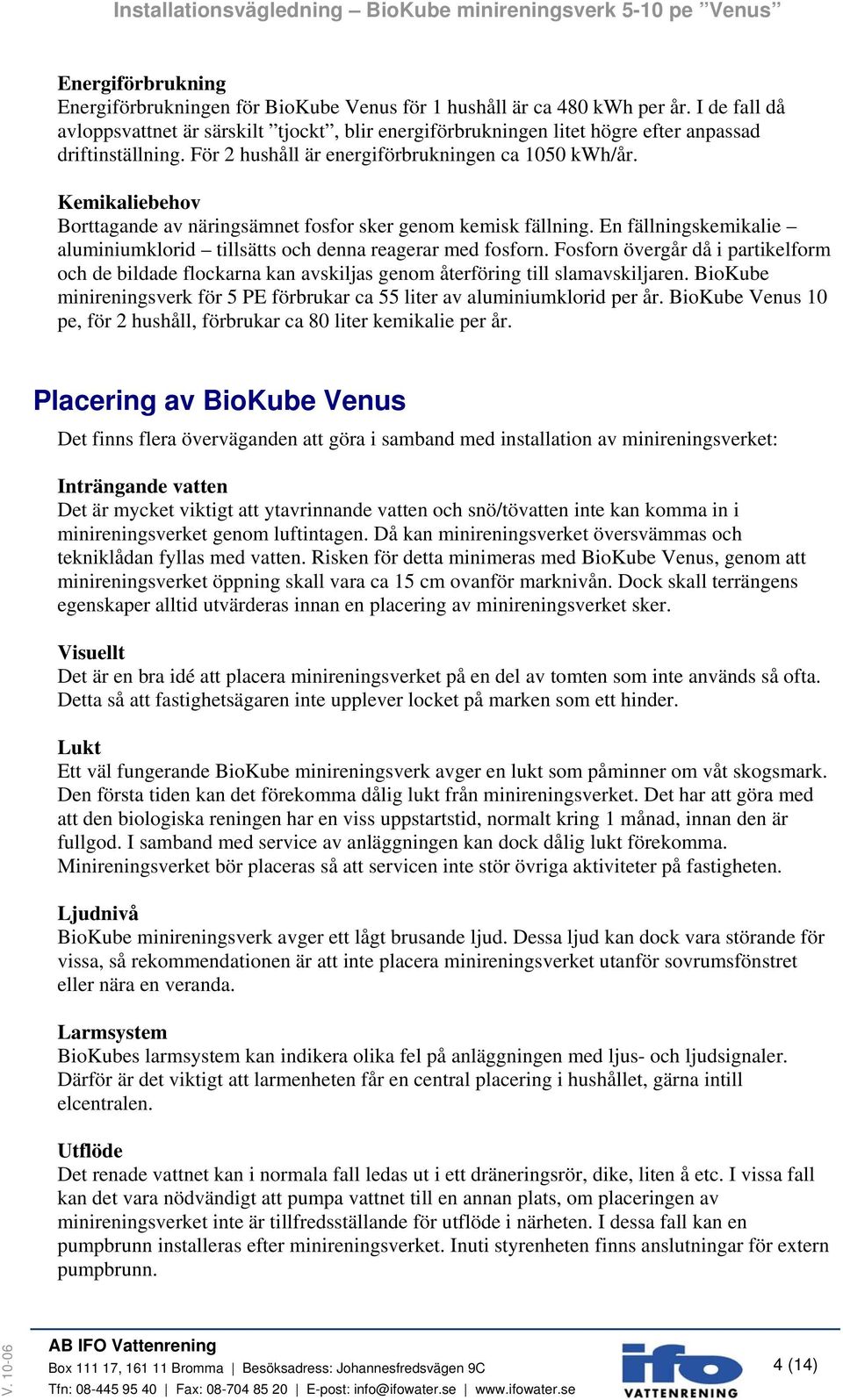

4 Energiförbrukning Energiförbrukningen för BioKube Venus för 1 hushåll är ca 480 kwh per år. I de fall då avloppsvattnet är särskilt tjockt, blir energiförbrukningen litet högre efter anpassad driftinställning. För 2 hushåll är energiförbrukningen ca 1050 kwh/år. Kemikaliebehov Borttagande av näringsämnet fosfor sker genom kemisk fällning. En fällningskemikalie aluminiumklorid tillsätts och denna reagerar med fosforn. Fosforn övergår då i partikelform och de bildade flockarna kan avskiljas genom återföring till slamavskiljaren. BioKube minireningsverk för 5 PE förbrukar ca 55 liter av aluminiumklorid per år. BioKube Venus 10 pe, för 2 hushåll, förbrukar ca 80 liter kemikalie per år. Placering av BioKube Venus Det finns flera överväganden att göra i samband med installation av minireningsverket: Inträngande vatten Det är mycket viktigt att ytavrinnande vatten och snö/tövatten inte kan komma in i minireningsverket genom luftintagen. Då kan minireningsverket översvämmas och tekniklådan fyllas med vatten. Risken för detta minimeras med BioKube Venus, genom att minireningsverket öppning skall vara ca 15 cm ovanför marknivån. Dock skall terrängens egenskaper alltid utvärderas innan en placering av minireningsverket sker. Visuellt Det är en bra idé att placera minireningsverket på en del av tomten som inte används så ofta. Detta så att fastighetsägaren inte upplever locket på marken som ett hinder. Lukt Ett väl fungerande BioKube minireningsverk avger en lukt som påminner om våt skogsmark. Den första tiden kan det förekomma dålig lukt från minireningsverket. Det har att göra med att den biologiska reningen har en viss uppstartstid, normalt kring 1 månad, innan den är fullgod. I samband med service av anläggningen kan dock dålig lukt förekomma. Minireningsverket bör placeras så att servicen inte stör övriga aktiviteter på fastigheten. Ljudnivå BioKube minireningsverk avger ett lågt brusande ljud. Dessa ljud kan dock vara störande för vissa, så rekommendationen är att inte placera minireningsverket utanför sovrumsfönstret eller nära en veranda. Larmsystem BioKubes larmsystem kan indikera olika fel på anläggningen med ljus- och ljudsignaler. Därför är det viktigt att larmenheten får en central placering i hushållet, gärna intill elcentralen. Utflöde Det renade vattnet kan i normala fall ledas ut i ett dräneringsrör, dike, liten å etc. I vissa fall kan det vara nödvändigt att pumpa vattnet till en annan plats, om placeringen av minireningsverket inte är tillfredsställande för utflöde i närheten. I dessa fall kan en pumpbrunn installeras efter minireningsverket. Inuti styrenheten finns anslutningar för extern pumpbrunn. 4 (14)

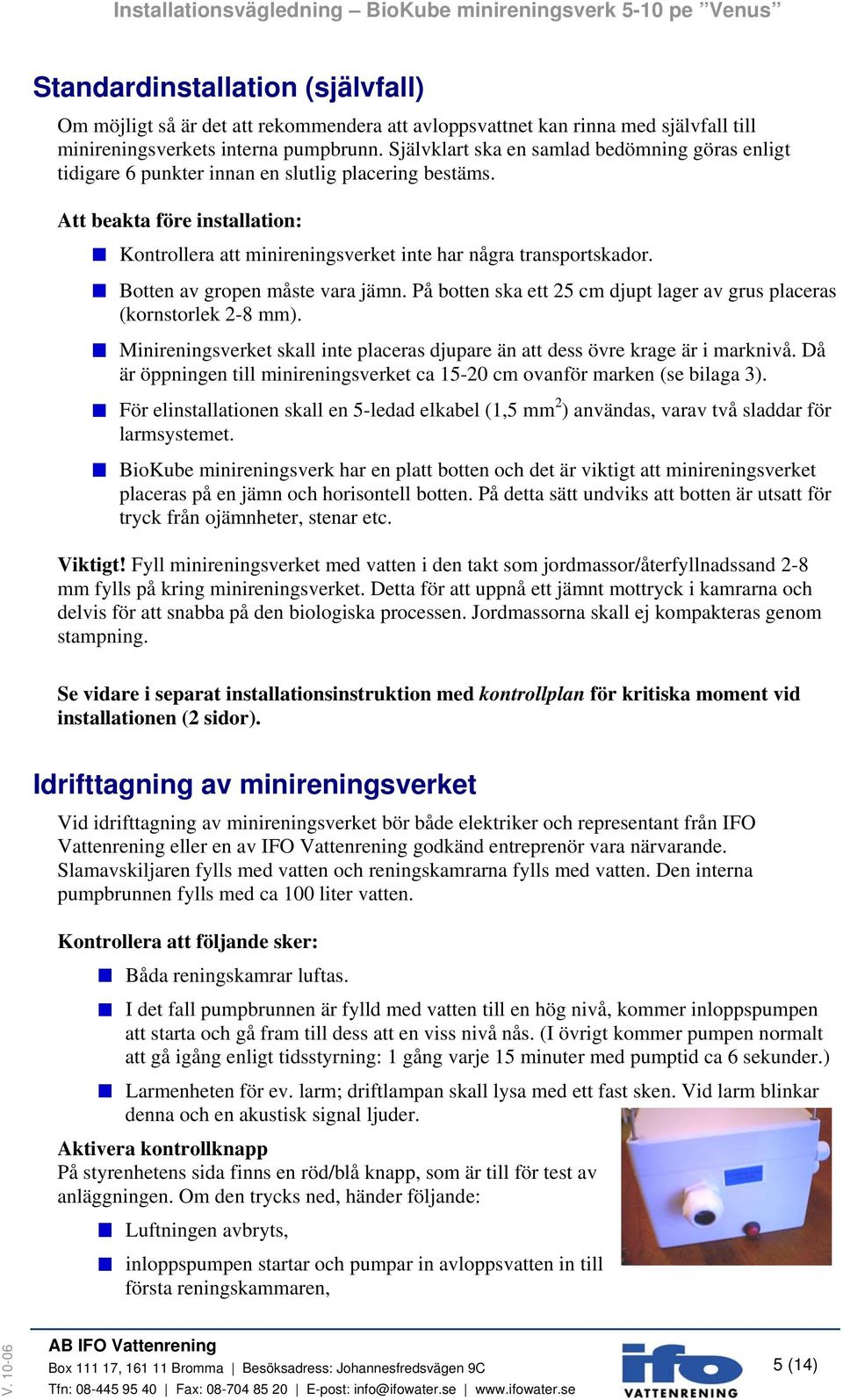

5 Standardinstallation (självfall) Om möjligt så är det att rekommendera att avloppsvattnet kan rinna med självfall till minireningsverkets interna pumpbrunn. Självklart ska en samlad bedömning göras enligt tidigare 6 punkter innan en slutlig placering bestäms. Att beakta före installation: Kontrollera att minireningsverket inte har några transportskador. Botten av gropen måste vara jämn. På botten ska ett 25 cm djupt lager av grus placeras (kornstorlek 2-8 mm). Minireningsverket skall inte placeras djupare än att dess övre krage är i marknivå. Då är öppningen till minireningsverket ca cm ovanför marken (se bilaga 3). För elinstallationen skall en 5-ledad elkabel (1,5 mm 2 ) användas, varav två sladdar för larmsystemet. BioKube minireningsverk har en platt botten och det är viktigt att minireningsverket placeras på en jämn och horisontell botten. På detta sätt undviks att botten är utsatt för tryck från ojämnheter, stenar etc. Viktigt! Fyll minireningsverket med vatten i den takt som jordmassor/återfyllnadssand 2-8 mm fylls på kring minireningsverket. Detta för att uppnå ett jämnt mottryck i kamrarna och delvis för att snabba på den biologiska processen. Jordmassorna skall ej kompakteras genom stampning. Se vidare i separat installationsinstruktion med kontrollplan för kritiska moment vid installationen (2 sidor). Idrifttagning av minireningsverket Vid idrifttagning av minireningsverket bör både elektriker och representant från IFO Vattenrening eller en av IFO Vattenrening godkänd entreprenör vara närvarande. Slamavskiljaren fylls med vatten och reningskamrarna fylls med vatten. Den interna pumpbrunnen fylls med ca 100 liter vatten. Kontrollera att följande sker: Båda reningskamrar luftas. I det fall pumpbrunnen är fylld med vatten till en hög nivå, kommer inloppspumpen att starta och gå fram till dess att en viss nivå nås. (I övrigt kommer pumpen normalt att gå igång enligt tidsstyrning: 1 gång varje 15 minuter med pumptid ca 6 sekunder.) Larmenheten för ev. larm; driftlampan skall lysa med ett fast sken. Vid larm blinkar denna och en akustisk signal ljuder. Aktivera kontrollknapp På styrenhetens sida finns en röd/blå knapp, som är till för test av anläggningen. Om den trycks ned, händer följande: Luftningen avbryts, inloppspumpen startar och pumpar in avloppsvatten in till första reningskammaren, 5 (14)

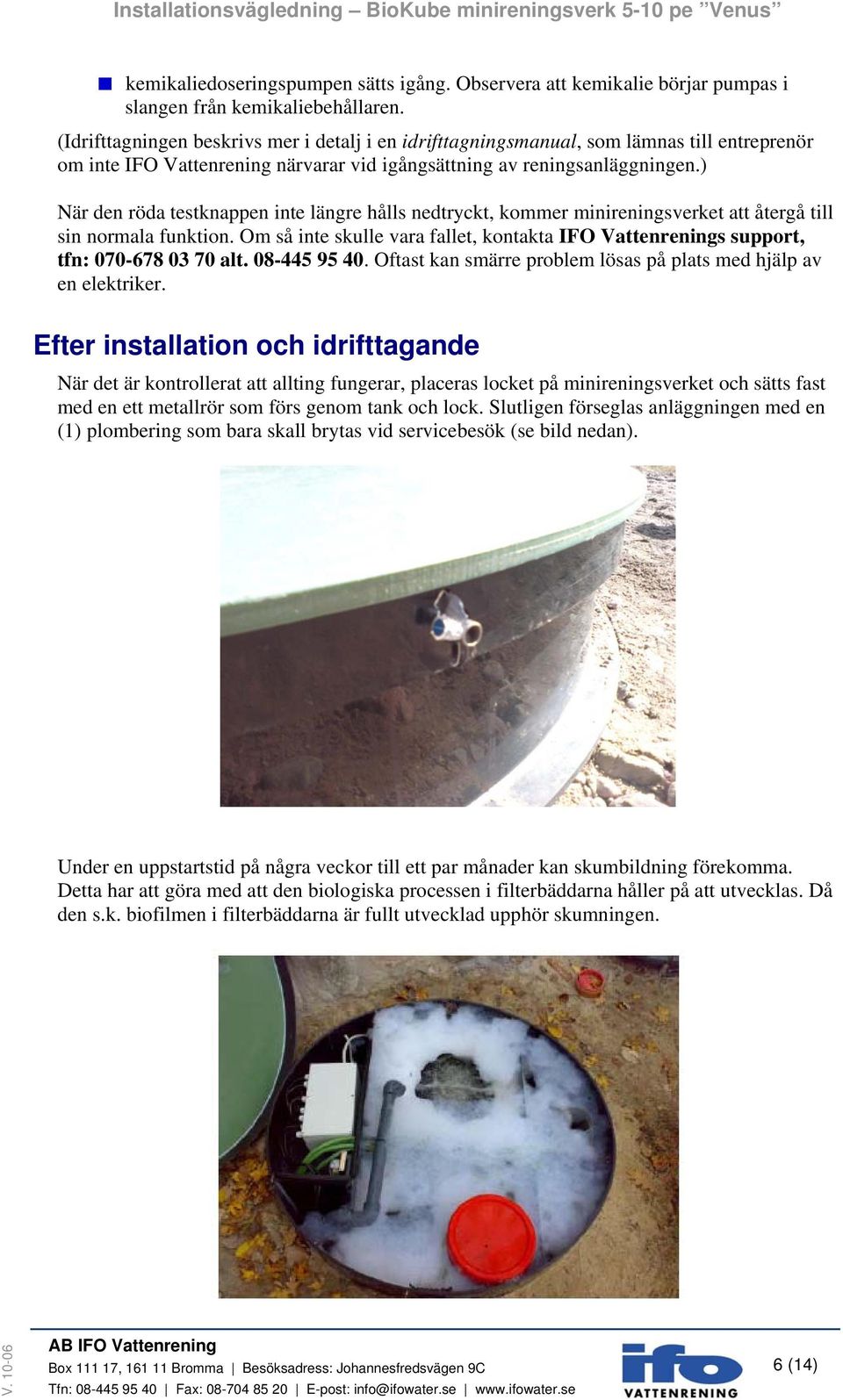

6 kemikaliedoseringspumpen sätts igång. Observera att kemikalie börjar pumpas i slangen från kemikaliebehållaren. (Idrifttagningen beskrivs mer i detalj i en idrifttagningsmanual, som lämnas till entreprenör om inte IFO Vattenrening närvarar vid igångsättning av reningsanläggningen.) När den röda testknappen inte längre hålls nedtryckt, kommer minireningsverket att återgå till sin normala funktion. Om så inte skulle vara fallet, kontakta IFO Vattenrenings support, tfn: alt Oftast kan smärre problem lösas på plats med hjälp av en elektriker. Efter installation och idrifttagande När det är kontrollerat att allting fungerar, placeras locket på minireningsverket och sätts fast med en ett metallrör som förs genom tank och lock. Slutligen förseglas anläggningen med en (1) plombering som bara skall brytas vid servicebesök (se bild nedan). Under en uppstartstid på några veckor till ett par månader kan skumbildning förekomma. Detta har att göra med att den biologiska processen i filterbäddarna håller på att utvecklas. Då den s.k. biofilmen i filterbäddarna är fullt utvecklad upphör skumningen. 6 (14)

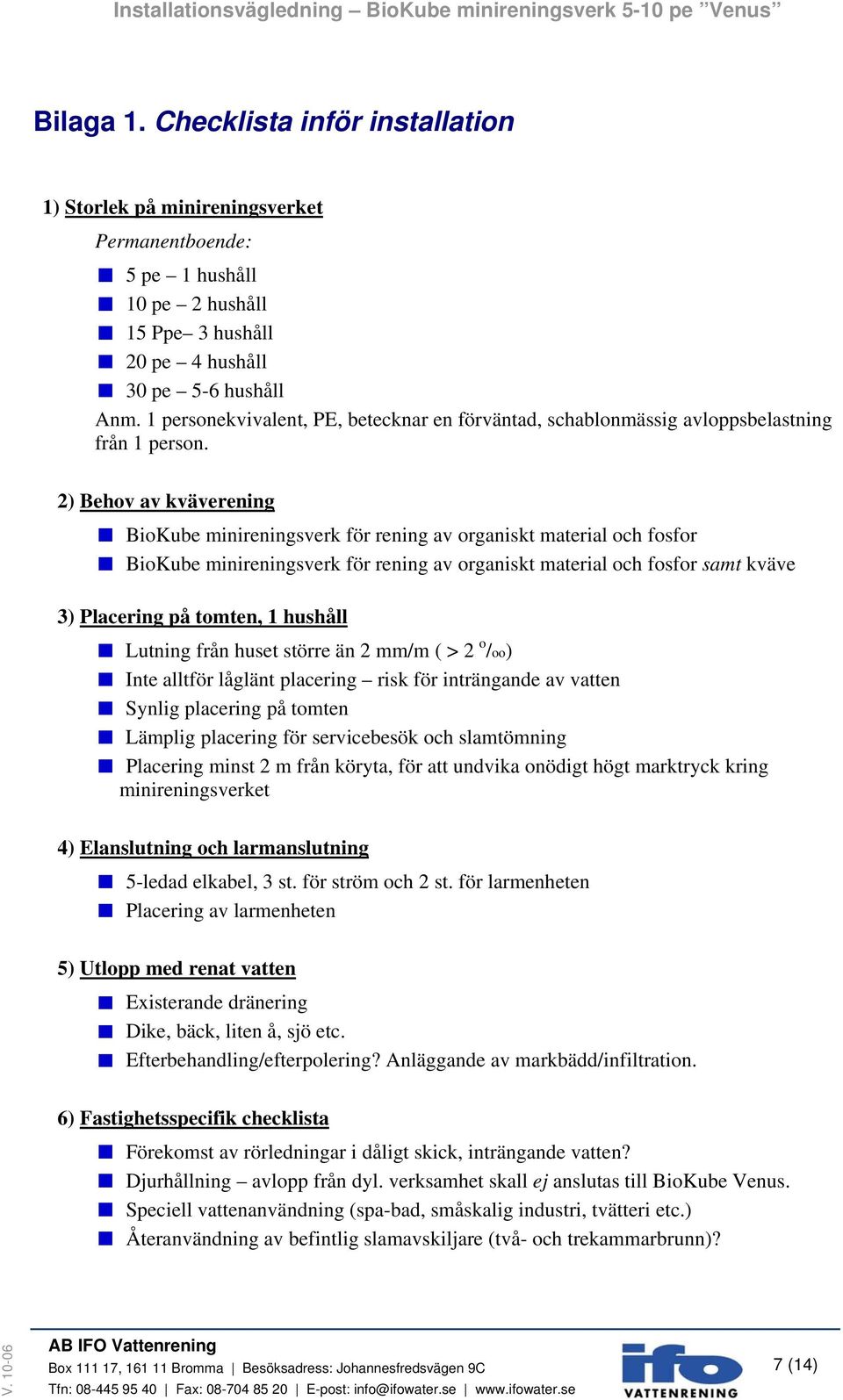

7 Bilaga 1. Checklista inför installation 1) Storlek på minireningsverket Permanentboende: 5 pe 1 hushåll 10 pe 2 hushåll 15 Ppe 3 hushåll 20 pe 4 hushåll 30 pe 5-6 hushåll Anm. 1 personekvivalent, PE, betecknar en förväntad, schablonmässig avloppsbelastning från 1 person. 2) Behov av kväverening BioKube minireningsverk för rening av organiskt material och fosfor BioKube minireningsverk för rening av organiskt material och fosfor samt kväve 3) Placering på tomten, 1 hushåll Lutning från huset större än 2 mm/m ( > 2 o /oo) Inte alltför låglänt placering risk för inträngande av vatten Synlig placering på tomten Lämplig placering för servicebesök och slamtömning Placering minst 2 m från köryta, för att undvika onödigt högt marktryck kring minireningsverket 4) Elanslutning och larmanslutning 5-ledad elkabel, 3 st. för ström och 2 st. för larmenheten Placering av larmenheten 5) Utlopp med renat vatten Existerande dränering Dike, bäck, liten å, sjö etc. Efterbehandling/efterpolering? Anläggande av markbädd/infiltration. 6) Fastighetsspecifik checklista Förekomst av rörledningar i dåligt skick, inträngande vatten? Djurhållning avlopp från dyl. verksamhet skall ej anslutas till BioKube Venus. Speciell vattenanvändning (spa-bad, småskalig industri, tvätteri etc.) Återanvändning av befintlig slamavskiljare (två- och trekammarbrunn)? 7 (14)

8 Bilaga 2. BioKube Venus minireningsverk för 1-2 hushåll BioKube Venus På bilden till höger visas BioKube Venus minireningsverk för 1-2 hushåll (5-10 pe). Inloppet är placerat på ett djup av ca 130 cm (se bild nere till vä). En bit upp till hö syms utlopp och anslutningen för recirkulation av renat vatten och slamåterföring. Mått: diameter 1,10 m höjd 1,85 m Vikt: 160 kg. Under locket Vid service tas locken av från minireningsverket och tekniklådan. Inuti tekniklådan finns luftpumparna, magnetventiler och den elektroniska styrenheten. Under det röda locket återfinns en kemikaliebehållare med volymen liter. Den fylls vid idrifttagning med fällningskemikalie (polyaluminiumklorid, PAX 21, Kemira). 8 (14)

9 Bilaga 3. Installationsritning Installation av BioKube Venus 5-10 PE Viktigt: Det är nödvändigt att successivt fylla minireningsverket med vatten under installation. Detta för att uppnå ett jämnt mottryck i kamrarna och delvis för att snabba på den biologiska processen. Undvik onödigt högt marktryck nära verket (placering minst 2 m från köryta). Gruset runt verket ska vara horisontellt. Utloppsrör och returledning skall isoleras för skydd mot frysrisk. Obs. använd markisolering, t.ex. cellplast. BioKube Venus skall placeras så att locket är ca 20 cm ovanför markytan (d.v.s. dess övre krage skall vara i nivå med markytan). BioKube Venus - 32 cm, returledning för renat vatten och slam till slamavskiljaren. Obs. självfall. Inlopp avloppsvatten Marknivå, 0 cm - 32 cm, utlopp för renat vatten. Slamavskiljare BioKube Venus och slamavskiljaren placeras på ett 25 cm djupt lager packat grus. Grusbädden ska vara jämn och horisontell. Det skall vara självfall för röret från slamavskiljaren in till BioKube Venus cm, inlopp till pumpbrunnen cm, botten på minireningsverket Måttangivelserna är till centrum av rören. Se även separat installationsinstruktion med kontrollplan för viktiga moment vid installation (2 sidor). 9 (14)

10 Obs. vid högt grundvattenstånd skall BioKuben förankras för att förhindra upplyftningsrisk. Detta kan göras genom att gjuta en betong-ring med ca 1000 liter betong enligt nedan kring nedre delen av BioKuben, då den är placerad på botten av installationsgropen. Kontakta IFO Vattenrening för mer instruktioner kring förankring då det krävs. 10 (14)

11 Bilaga 4. Ritning BioKube Venus Biofilter ( Bio-Blok 100 ) Reningskammare 1 Biofilter ( Bio-Blok 150 ), reningskammare 2 2 st. luftpumpar Styrenhet Luftare (diffusorer) Pumpbrunn Volym 200 liter Utlopp Returledning till slamavskiljare 2 st. mammutpumpar Slam- och vattenretur Inlopp från slamavskiljare Inloppspump Venus 5 11 (14)

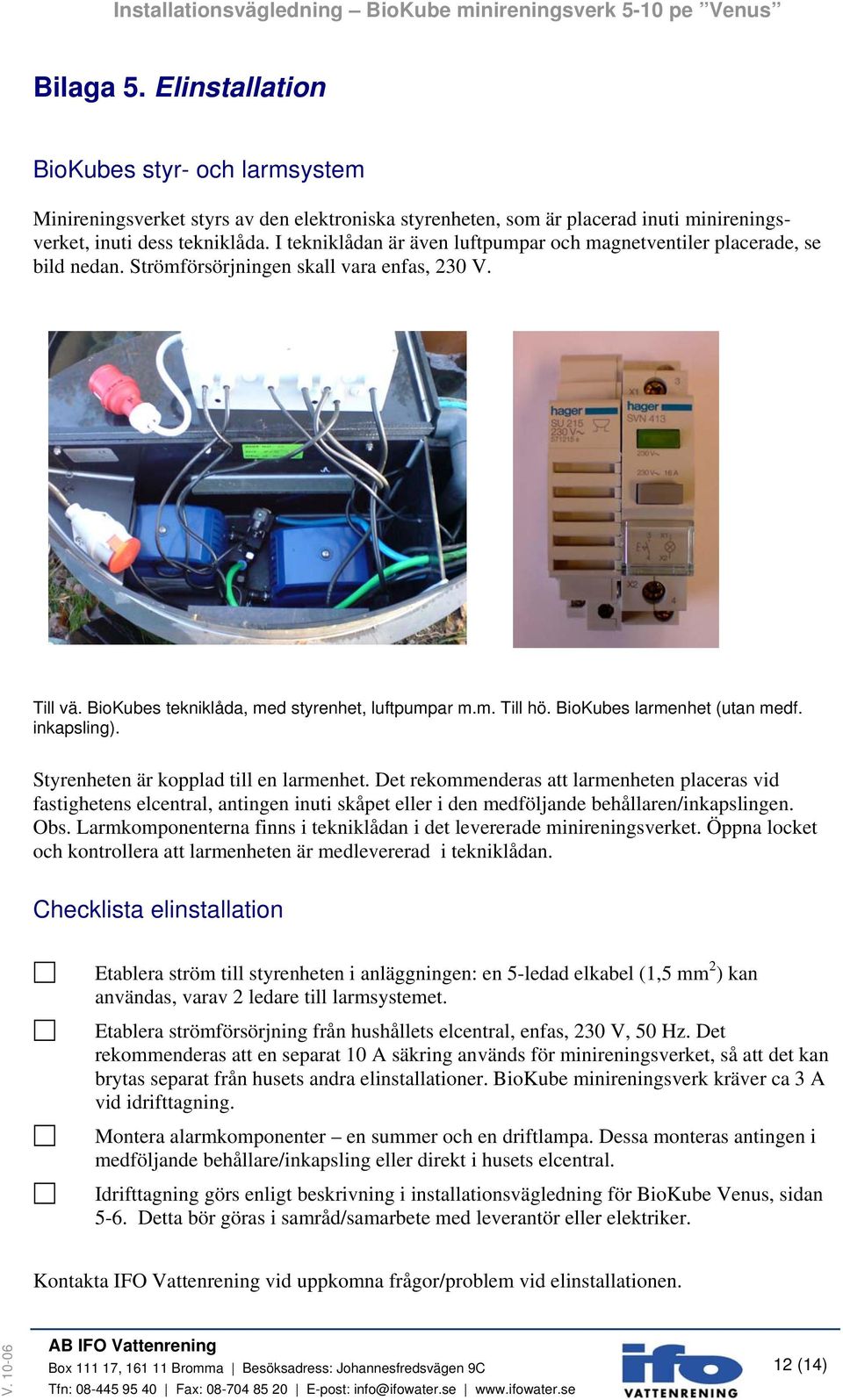

12 Bilaga 5. Elinstallation BioKubes styr- och larmsystem Minireningsverket styrs av den elektroniska styrenheten, som är placerad inuti minireningsverket, inuti dess tekniklåda. I tekniklådan är även luftpumpar och magnetventiler placerade, se bild nedan. Strömförsörjningen skall vara enfas, 230 V. Till vä. BioKubes tekniklåda, med styrenhet, luftpumpar m.m. Till hö. BioKubes larmenhet (utan medf. inkapsling). Styrenheten är kopplad till en larmenhet. Det rekommenderas att larmenheten placeras vid fastighetens elcentral, antingen inuti skåpet eller i den medföljande behållaren/inkapslingen. Obs. Larmkomponenterna finns i tekniklådan i det levererade minireningsverket. Öppna locket och kontrollera att larmenheten är medlevererad i tekniklådan. Checklista elinstallation Etablera ström till styrenheten i anläggningen: en 5-ledad elkabel (1,5 mm 2 ) kan användas, varav 2 ledare till larmsystemet. Etablera strömförsörjning från hushållets elcentral, enfas, 230 V, 50 Hz. Det rekommenderas att en separat 10 A säkring används för minireningsverket, så att det kan brytas separat från husets andra elinstallationer. BioKube minireningsverk kräver ca 3 A vid idrifttagning. Montera alarmkomponenter en summer och en driftlampa. Dessa monteras antingen i medföljande behållare/inkapsling eller direkt i husets elcentral. Idrifttagning görs enligt beskrivning i installationsvägledning för BioKube Venus, sidan 5-6. Detta bör göras i samråd/samarbete med leverantör eller elektriker. Kontakta IFO Vattenrening vid uppkomna frågor/problem vid elinstallationen. 12 (14)

13 Det skall borras ett hål i minireningsverket för elkabeln vid skyddsröret, d.v.s. under lockets kant. Elkabeln förs genom skyddsröret i översta kragen och in i tekniklådan. Inuti tekniklådan är en brytare/stickpropp förmonterad och som är inkopplad till styrenheten. Det rekommenderas att det etableras en separat automatsäkring till minireningsverket. Styrenhet Här monteras en 5-ledad elkabel (1,5 mm 2 ), varav 2 st. ledare används till larmenheten. 13 (14)

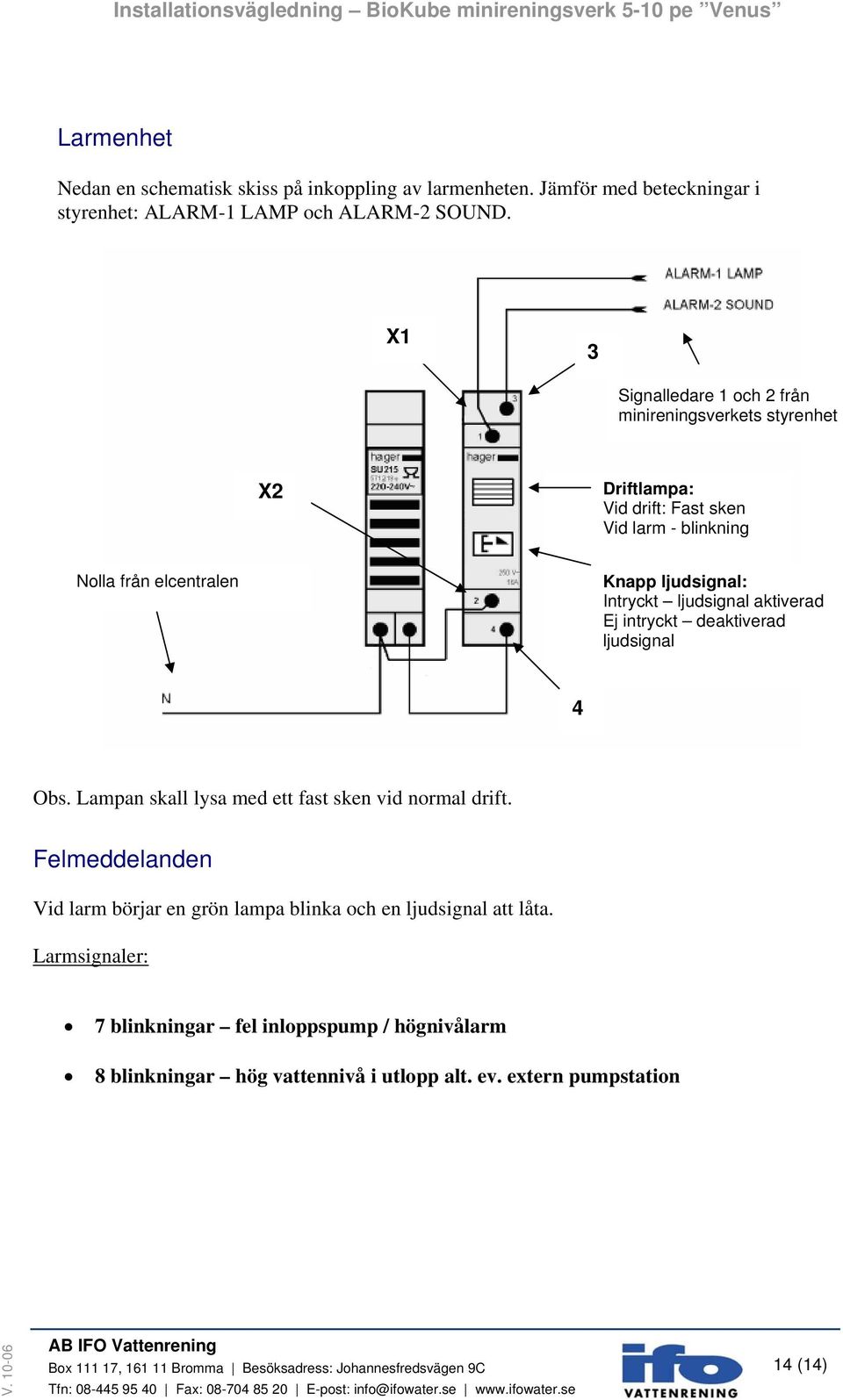

14 Larmenhet Nedan en schematisk skiss på inkoppling av larmenheten. Jämför med beteckningar i styrenhet: ALARM-1 LAMP och ALARM-2 SOUND. X1 3 Signalledare 1 och 2 från minireningsverkets styrenhet X2 Driftlampa: Vid drift: Fast sken Vid larm - blinkning Nolla från elcentralen Knapp ljudsignal: Intryckt ljudsignal aktiverad Ej intryckt deaktiverad ljudsignal 4 Obs. Lampan skall lysa med ett fast sken vid normal drift. Felmeddelanden Vid larm börjar en grön lampa blinka och en ljudsignal att låta. Larmsignaler: 7 blinkningar fel inloppspump / högnivålarm 8 blinkningar hög vattennivå i utlopp alt. ev. extern pumpstation 14 (14)
