VM-2000 Venas MIXERFÖRSTÄRKARE VM-2120/VM-2240

Transkript

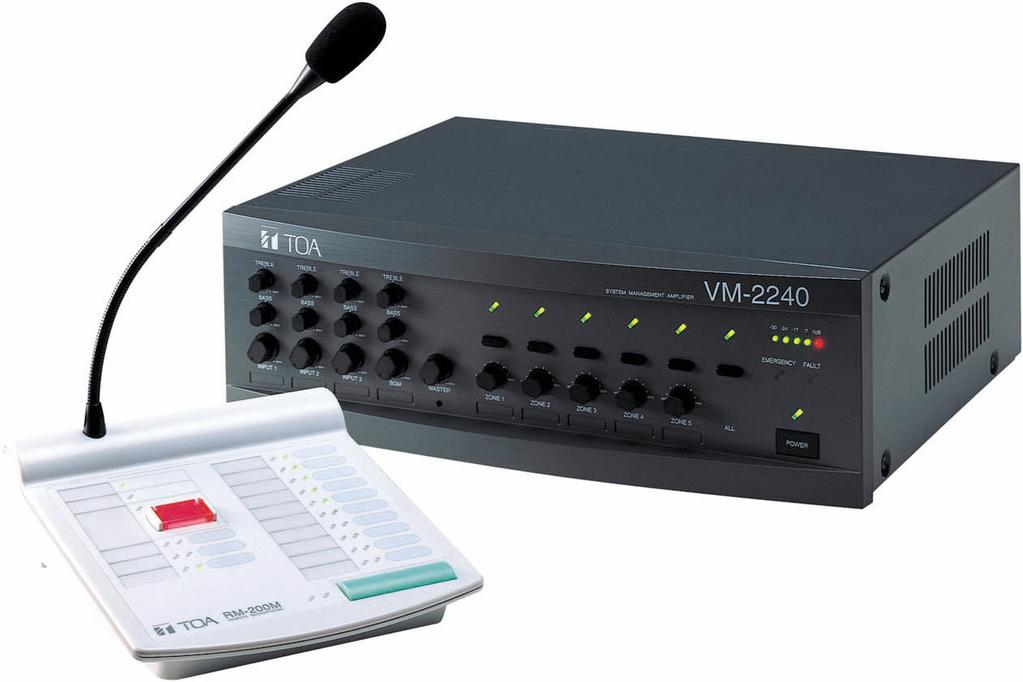

1 VM-2000 Venas TOA VM-2000 ger flexibel integration av byggnadens kommunikationsbehov över ljudanläggningen, med möjlighet till talat utrymningslarm som uppfyller IEC (EN60849). VM-2000-serien är kostnadseffektiv från första enhet, då den utökas i takt med aktuellt behov, som exempel-vis utropsmikrofon med fjärrstyrning, kort för talat meddelande, kort för övervakning, utökning av effekt och högtalargrupper. Mixerförstärkarna i VM-2000 är optimerade för bl.a att hantera nödsituationer genom klartextinformation, såväl som att hantera rutinmässiga meddelanden som säljspott, telefonmeddelanden och bakgrundsmusik. Styrning av funktionerna kan utföras på olika sätt som via utropsmikrofon eller tidur. Genom mycket höga ljudprestanda tillfredställer VM-2000 maximala krav inom ex.vis köpcentra, stormarknader, terminaler, skolor, sjukhus, kontor, fabriker etc. MIXERFÖRSTÄRKARE VM-2120/VM-2240 Utförda för 120W / 240W med 50,70 el. 100V linjespänning över 5st högtalarzoner, vilka kan styras manuellt på fronten eller med prioritet från mikrofonenhet RM-200M. Utgångarna kan anpassas volymmässigt individuellt samt totalt med master-kontroll. Ingångsidan har tre stycken balanserade ingångar för MIC/AUX, samt ingång (2st) för bakgrundsmusik (BGM) med volym- och klangfärgskontroll för de 4st ingångarna. Dessutom ingång för interntelefon (sökning) eller annat PA-system (100V-linje). Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

2 Utropsmikrofon med fjärrstyrning Utropsmikrofon RM-200M med fjärrstyrningsfunktiner ökar mångsidigheten för systemet. Maximalt fyra utropsplatser och fem prioritetsnivåer är tillgängliga. Där nödmeddelande alltid ges högsta prioritet och alltid över alla högtalargrupper. Meddelande kan ges via mikrofon eller aktivering av förinspelat digitalt meddelande, med eller utan föregående telegong. Vid utbyggnad till tio högtalargrupper kompletteras RM-200M med RM-210. Digitalt förinspelade meddelanden Med kort EV-200 installerat, erhålls möjlighet till uppmärksamhetssignal och inte mindre än fem olika meddelanden samt två olika nödmeddelanden, vilka erhåller högsta prioritet av de sju prioritetsnivåerna för meddelanden. Meddelanden kan aktiveras från mikrofonpanel eller extern funktion som timer eller exempelvis brandlarmanläggning. Intelligent egenkontroll Med övervakningskort SV-200M installerat i mixer-förstärkaren erhålls kontroll av förstärkarens funktioner inklusive högtalarlinjer mm. vilket erfordras för att uppfylla kraven för IEC60849 (EN60849) inklusive funktion för 24V batteribackupp.

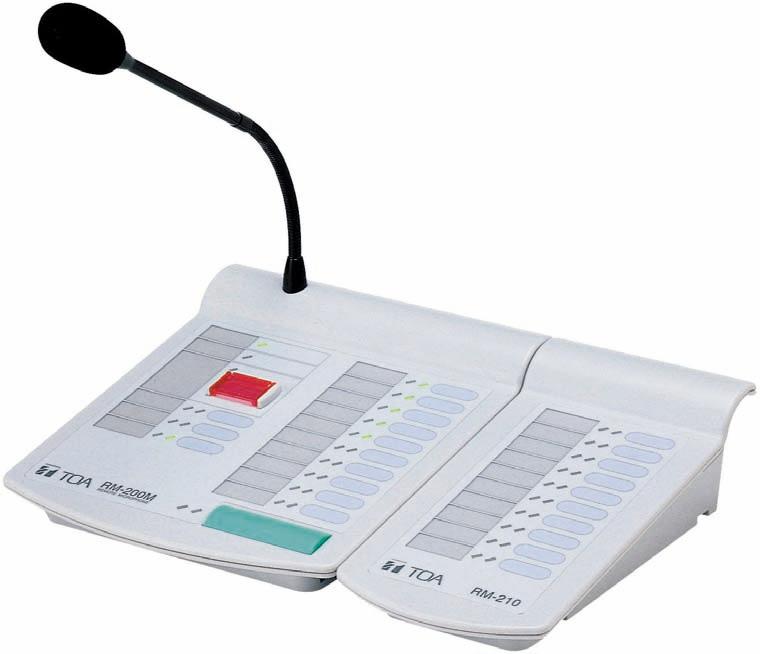

3 VM-2000 Venas SPECIFIKATIONER Mixerförstärkare Modell / Artikelnummer VM-2120/ VM-2240/ Märkeffekt 120 W 240 W Frekvensomfång 50 Hz 16 khz 50 Hz 16 khz Signal / Brusförhållande > 60dB > 60 db Distorsion < 1 % < 1 % Inbyggd telegong 2-toners / 2- toners (snabb upprepning) 4-toners uppåt eller uppåt, nedåt samt gong-gong Möjlighet till : Meddelanden 8st (erf. EV-200) Övervakning (erf. SV-200M) 19 - rackmontage (erf. mont.vinkel MB-36) Ingångar: 3st Mic/Aux. (-60dB/-10dB), 600ohm elektron.balanserad Anm. Elektroniskt balanserad ingång (kontakter XLR/phonojack, ingång 1 även 3-pol DIN) kan transformatorbalanseras 2st BGM (bakgrundsmusik) 20dB / 10kohm. med IT-450, best. separat. (2x2st RCA/phonojack, volym skruvpot, mixas till mono) Utropsmikrofon RM-200M 2st jack RJ45 (hona) för max.. 4 st RM-200M + 1st VM-först. och/eller slavförst.funktion (Kabel, kategori 5 skärmad, avstånd max. 800m totalt) Utrop från lokalt telenät. 1st 3-pol ingång, 10dB / 10kohm i terminalblock (0,5mm ) (audioutgång från växel) Ingång till slutsteget 1st RCA/phonojack 0dB (1V) / 10kohm Ingång ext. Högt-linje 1st Plintplats för 100V-linje (par 2,5mm ) Nivå- och Tonkontroller 3st Mic/Aux- samt BGM-ingång kan justeras individuellt Bas 100 Hz ±10dB, Diskant 10 khz ±10dB Skruvpot. volym för vardera 1st Chime, Ingång utropsmik./slavförst samt utrop lokalt telenät. Styrning ingångar 3st Mic/Aux styrs med frilagd slutn.via terminalblock 1st Utrop från lokalt telenät styrs + ansluts lika ovan. (kontakt skall klara 30V / 0,1A) Utgångar: Utgång från/för Förförstärkare / Inspelning / Linje, 0dB (1V) / 10kohm (3st RCA/phonojack) Utgång högtalare Direktutgång från slutstegets transf. via terminalblock Ø 2,5mm Utgång högtalarzoner 5st med individuell volymkontroll via terminalblock Ø 2,5mm (individuell tryckknappsvaljare pluss ALLA ) Högtalarlinje / Impedans 100 V / 83 ohm 100 V / 42 ohm (valbart genom (70 V/ 42 ohm (70 V / 21 ohm intern omkoppling) 50 V/ 21 ohm) 50 V / 10 ohm) Kontroll In- / Utgångar D-subkontakt (25-polig hona, A resp. B enligt nedan). A. Extern kontroll av ex.vis Aktivering och stopp av meddelanden och chime. (Styrn. via D-subkont) Till och frånslag samt kontroll av strömförsörjning. B. Övervakning av ex. vis Status på kommunikation med utropmikrofon / slavförst. (Info från D-subkont) Status på medellanden och elektronik för funktionerna. Status på högtalarlinjer och stömförsöjning AC / DC. Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

4 Strömförbrukning AC I viloläge: 37 W I viloläge: 54 W Vid normal drift 107 W Vid normal drift 255 W Vid märkeffekt 201 W Märkeffekt 549 W Strömförbrukning DC I viloläge: 0,7 A I viloläge: 1,0A Vid normal drift: 2,1A Vid normal drift: 5,0A Vid märkeffekt: 5,2A Vid märkeffekt: 14,0A Strömförsörjning 230V AC, 50/60 Hz 230V AC, 50/60 Hz 24V DC /7,5 A 24V DC,/15 A Allmänna egenskaper Omgivningstemperatur 0 C C Ytfinish Panel: ABS, hölje: stålplåt, färg mörkgrå Mått (B x H x D) 419 x 143,3 x 355,7 mm Vikt 12,5 kg 14,5kg Tillbehör Nätkabel 1m, Miniatyrsäkring 2,5AT resp. 3,15AT, samt namnetikett och 4st Skyddslock VR (skydd volymratt)

5 VM-2000 Venas RM-200M/RM-210 Utropsmikrofon med fjärrstyrningsfunktioner SPECIFIKATIONER RM-200M med expansionsenheten RM-210 Modell RM-200M RM-210 Strömförsörjning 24VDC (14-28VDC) Från RM-200M 1:a mik.enh. matas från förstärk. Anm. 2-4:e mik.enh. erf. 24VDC med hylspropp Ø 5,5/2,1 L9,5mm Strömförbukning max 100mA max 20mA Distorsion < 1% Frekvensomfång 100 Hz 20 khz Signal/ Brusförhållande > 60 db Audio utnivå/impedans 0 db (1V) / 600 ohm bal. Mikrofonkapsel Riktad elektret Zon-/Gruppval Zon 1-5 (+Nödmeddelande 1-5 se nedan) Nödmeddelanden med 2 förstärkare. eller Zon 1-10 vid 2 först. samt förprogrammerat Grupp alla. Meddelanden Aktiverar ett av fem förinspelade meddelanden (kräver EV-200) (plats: se Zon/Gruppv.) Utrymning ALLA Aktiverar förinspelat utrymningsmed- (under röd skyddslucka) delande. (högsta prioritet) Volymkontroll (bak) För inbyggd och extern mikrofon (Mini-jack-Ø 3,5mm) Anslutningskabel /kontakt Kategori 5STP/ 2st RJ45 (in/ut) (max. avstånd 800m) Hölje/Färg ABS-plast, blågrå Mått (B x H x D) 190 x76,5 x 215 inkl. mikrofon. 110 x 76,5 x 215 Vikt 750g 350g Tillbehör Länk-kabel (3m) Anslutningskabel. Monteringsvinklar med skruv Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax
