CONTRACTOR PRECISION SERIES SLUTSTEG FÖR FASTA INSTALLATIONER

Transkript

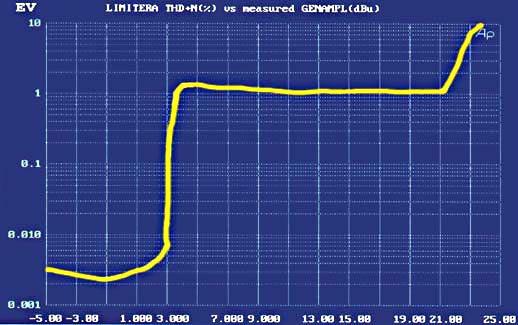

1 CONTRACTOR PRECISION SERIES SLUTSTEG FÖR FASTA INSTALLATIONER ÖVERLÄGSEN FLEXIBILITET Alla modeller har elektroniskt balanserade ingångar med XLR- och Phoenixkontakter, som också används till att vidarekoppla signalerna. Man kan med hjälp av signalvägsomkopplare på ingångarna bestämma om slutstegen skall drivas i stereo eller mono. Bryggkopplad mono är också möjlig. Nivåkontrollerna som har gradering i db finns på bakpanelen. De ger exakt och pålitlig funktion. Vid normal drift kan alla CPS-slutstegen användas för att driva laster ner till 2 Ω. I bryggkopplad drift är den minsta lasten 4 Ω. Alla modeller har extremt tystgående fläktar som ger luftcirkulation från front till bakpanel, en garanti för problemfri drift till och med i mindre slutstegsracksystem. TOTALT SKYDD Der omfattande och fullständiga systemet med skyddskretsar har s.k. komparatorkretsar, som hela tidenövervakar in- och utsignalerna och aktiverar de inbyggda limiterkretsarna så fort olinjär drift uppkommer. Detta ger för de anslutna högtalarsystemen pålitligt skydd mot överhettning, kapacitiv överbelastning, kortslutning och HF eller DC på utgången. Dessutom finns skyddskretsar som förhindrar att sluttransistorerna skadas av reflekterad EMF. CPSslutstegen har s.k. mjukstart, en fördröjd inkoppling av utgångarna när slutstegen kopplas på. Detta åstadkoms via relän och en limiterkrets som styr strömrusningen vid uppstart. Detta förhindrar att huvudsäkringen utlöses när man kopplar på nätströmmen. Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

2 CPS SLUTSTEG Exceptionell pålitlighet och prisvärde Originalmodellerna av CPS-slutstegen har gett pålitlig och ren förstärkning i tusentals fasta installationer i hela världen. Modellerna CPS1, 2 och 2T fortsätter att ge utmärkt prisvärd funktion i en mängd olika installationer i kyrkor, konferenslokaler, fabriker, idrottsanläggningar, etc, överallt där pålitlig funktion behövs och stort utrymme inte är det viktigaste. CPS1 CPS1 levererar 450 W vid 1 khz i 4 Ω. CPS 1 har blivit extremt populär i mindre lokaler som exempelvis gudstjänstlokaler, försäljningsställen och nöjeslokaler där man behöver bakgrunds- eller förgrundsmusik. CPS2 CPS2 har alla avancerade finesser som CPS1 men med 600 W uteffekt vid 1 khz i 4Ω. CPS2T CPS2T har alla egenskaper som CPS2 och dessutom anslutning för 70 V/100 V linjespänning. Modellen har också en krets (TSP) som övervakar strömbehovet för 70/100 V-linjernas anpassningstransformator och förhindrar överbelastning och distorsion. Den utomordentliga pålitligheten och prestandan för CPS2T har gjortden till det självklara valet för en rad olika installationer för disitribuerat ljud som exempelvis konferenscentra, fabriker, varuhus, idrottsarenor, kontorsbyggnader etc. Var som helst där man behöver mängder av pålitlig 70 V-förstärkning Uppfyller CPS2T med lätthet alla specifikationer. Alla Contractor Precision Series slutsteg är gjorda för att kunna uppfylla alla högt ställda krav i alla krävande applikationer. Den mekaniska konstruktionen uppfyller industrins högsta krav på precision. Nu med den nya klass-h-serien, är deras flexibilitet oöverträffad! CPS KLASS-H SERIEN MED HÖG VERKNINGSGRAD Med den EV-a nya CPS klass H-serie får Du mer av det Du har vant Dig vid att förvänta Dig av EV-s ursprungliga CPS slutsteg: De här slutstegen ger Dig vår beprövade CPS-prestanda och pålitlighet i ett nytt kompakt, lätt format. Detta har blivit möjligt genom att använda en högeffektiv klass H-konstruktion, som medför att påtagligt mindre värme utvecklas. Detta i sin tur medför att slutstegets storlek kan göras väsentligt mindre utan att offra prestanda eller pålitlighet. Dessutom förbättrar nya finesser flexibiliteten vid användandet i många av dina installationer. Och allt detta är kopplat till vårt omfattande skyddskretspaket som finns i alla EV CPS-slutsteg. HÖGRE VERKNINGSGRAD MER FLEXIBILITET KOMPAKTARE FORMAT INNOVATIV INGENJÖRSKONST BETYDER EXTRA PÅLITLIGHET Med EV-s klass H-konstruktion, har man i stället för att tillhandahålla den spänning som krävs för full uteffekt hela tiden, valt att konstruera spänningsuttaget så att det klarar en genomsnittlig musiksignal. Om dynamiska toppar kräver högre utspänning, kopplas spänningsuttaget om till maxläget. Denna process sparar nästan 50% av strömförbrukningen jämfört med en konventionell konstruktion och ger en dramatisk minskning av värmeutvecklingen. Det verkliga testet för en framgångsrik klass H-konstruktion är att göra spänningsomkopplingen fullständigt ohörbar. Det är här EV-s förstärkarteknologi är skillnaden jämfört med andra så kallade switchkonstruktioner. CPS klass H-slutstegens audioprestanda talar för sig självt. De markerar verkligen den nya nivån för klass H-slutsteg och uppfyller de förväntningar vi hade på de första CPS-modellerna. Alla CPS-modeller kan förses med XC delningsfilter/filterkort. 24 db-delningsfilterkorten skickar i grundutförande lågpass-signal till kanal A och högpass-signal till kanal B, men de kan modifieras om så behövs. XC5 är till exempel det perfekta kortet för att göra ett CPS2, ett CPS 2.6, eller ett CPS3.8 till lämpligt slutsteg för att driva ett vanligt 2-vägs biosystem. XHP-kortet med variabla 12 db högpassfilter för varsin kanal har en specialinställning för Sx600PI/PIX.

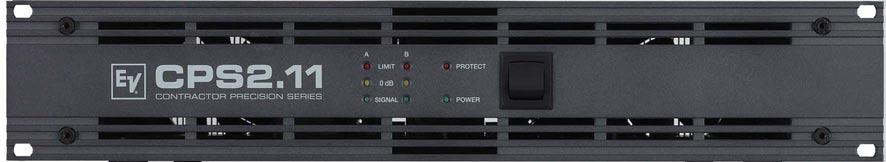

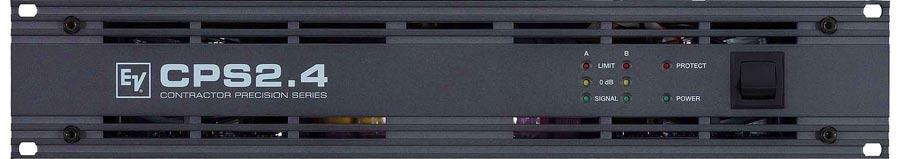

3 ALLT DETTA BLIR SAMMANTAGET EXTRA BRA PRESTANDA CPS klass-h-slutsteg ger bäst-i-sin-klass-prestanda. Alla fyra modellerna har påslagsfunktion som kan fjärrstyras med reglerbara fördröjningstider vilket sparar tid och pengar i större installationer med central strömförsörjning. Specifikationerna talar för sig själva. De fyra modellerna har uteffekter på mellan 400 W/ kanal till 1100 W/kanal i 4 Ω. CPS2.4 CPS2.4 är idealisk för mindre fullrangesystem eller större mellanregister/diskantsystem i större installationer. CPS2.4 är en idealisk följeslagare till de populära EVID-högtalarna för innfälld montering på vägg eller i tak. CPS2.6 Seriens arbetshäst. De 600 watten kompakt kraft är perfekt för medelstora fullrangeinstallationer. CPS2.8 Med 800 watt per kanal ger CPS2.8 mest för pengarna i serien. Det kan driva en hel rad olika högtalarlådor antingen i flervägs- eller fullrange-mode i en rad olika fasta installationer. CPS2.11 Inget annat slutsteg på marknaden kan erbjuda så höga effektnivåer och pålitlighet. Med sina 1100 watt per kanal kan CPS2.11 enkelt driva stora installationer på idrottsarenor, teatrar och hörsalar. Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

4

5 SPECIFIKATIONER CPS1 CPS2 CPS2T Belastningsimpedans 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω Max. uteffekt mellanregister THD=1 %, 1 khz, två kanaler 650 W 450 W 280 W 850 W 600 W 350 W 850 W 600 W 400 W Märkeffekt W 230 W W 300 W W 330 W THD = 0,1 %, 20 Hz - 20 khz Max uteffekt bryggkopplat W 900 W W 1200 W W 1200 W THD = 1 %, 1 khz Max spänningsswing RMS 56 V 64 V 52 V 62 V 52 V Effektbandbredd THD = 1 % 1 khz, halv 4 Ω 10 HZ - 60 KHZ Spänningsförstärkning ref. 1 khz 32,5 db 33,5 db 35 db (42/39 db) Ingångskänslighet +2,2 dbu +2,2 dbu 0 dbu 8 Ω, 1 khz (1,0 Vrms) (1,0 Vrms) (0,775 Vrms) THD (vid märkeffekt) <0,05 % (<0,1 %, CPS2T@100 V) IDE-SMTP 60 Hz, 7 khz <0,08 % <0,08 % <0,08 % (0,1 %@100 V) DIM30 3,15 KHZ, 15 khz <0,03 % <0,03 % <0,03 % (0,1%CPS2T@100V) Max ingångsnivå Överhörning ref. 1 khz, märkeffekt Frekvensomfång ref. 1 khz Ingångsimpedans aktivt balanserad +22 DBU (9,76 VRMS) <80 db 15 Hz - 40 khz (±1 db) 20 kω Dämpfaktor 1 khz >300 Slew Rate 25 V/µs 30 V/µs 30 V/µs Signal/Brusförhållande >105 db >105 db >100 db Strömförsörjning 240V, 230V, 220V, 120V eller 100V; Hz (ställs in på fabriken) Strömförbrukning 690 W 870 W 870 W Effektförluster 510W (1730BTU/tim) 650W (2220BTU/tim 650W (2220BTU/tim 1/8 av max 4Ω Skyddskretsar Kylning Audiolimitrar, värmedetektor, DC, HF, reflekterad EMF, strömbegränsare, fördröjd påkoppling Front till bakpanel, 3-stegsfläktar Mått (B x H x D mm) 483 x 88,1 x 368,8 Vikt 15 kg 16 kg 22,5 kg Extra tillbehör Rackmonteringskit 18 (D) , filterkort se nedan Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

6 CPS2.4 CPS2.6 CPS2.8 CPS2.11 Belastningsimpedans 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω Max. uteffekt (W) mellanregister 2Ω THD=1 %, 1 khz, två kanaler Märkeffekt (W) THD = 0,1 %, 20 Hz - 20 khz Max uteffekt bryggkopplat (W) THD = 1 %, 1 khz Max spänningsswing RMS 50 V 62 V 72 V 78 V Effektbandbredd THD = 1 % 1 khz, halv 4 Ω Spänningsförstärkning ref. 1 khz 10 HZ - 60 KHZ Ingångskänslighet +1,15 dbu +3,2 dbu 4,7 dbu +5,8 DBU 8 Ω, 1 khz (0,88 Vrms) (1,12 Vrms) 1,33 Vrms) (1,51 VRMS THD (vid märkeffekt) <0,05 % (<0,1 %, CPS2T@100 V) IDE-SMTP 60 Hz, 7 khz <0,02 % <0,02 % <0,02 % 0,02% DIM30 3,15 KHZ, 15 khz <0,01 % <0,01 % <0,01 % <0,05% Max ingångsnivå Överhörning ref. 1 khz, märkeffekt Frekvensomfång ref. 1 khz Ingångsimpedans aktivt balanserad 32 db +22 DBU (9,76 VRMS) <80 db 15 Hz - 40 khz (±1 db) 20 kω Dämpfaktor 1 khz >300 Slew Rate 35 V/µs Signal/Brusförhållande 103,5 db 105,5 db 107 db 107 db Strömförsörjning 240V, 230V, 220V, 120V eller 100V; Hz (ställs in på fabriken) Strömförbrukning 600 W 500 W 660 W 820 W Effektförluster 306W (1350BTU/tim) 260W (885BTU/tim 320W (1090BTU/tim 396W (1350BTU/tim 1/8 av max 4Ω Skyddskretsar strömbegränsare, fördröjd påkoppling Kylning Audiolimitrar, värmedetektor, DC, HF, reflekterad EMF, Front till bakpanel, 3-stegsfläktar Mått (B x H x D mm) 483 x 88,1 x 368,8 Vikt 15,3 kg 15 kg 16 kg 8,15 kg Extra tillbehör Rackmonteringskit 18 (D) , filterkort se nedan XC-serien filterkort för CPS-slutstegen: Alla CPS-slutsteg kan utnyttja XC delningsfilter- /filterkort. 24-dB-delningsfilterkorten (Linkwitz-Riley) skickar i grundutföradet en lågpasssignal till kanal A och en högpass-signal till kabal B, men kan modifieras om så behövs. XC5 är det perfekta kortet för att låta ett CPS2, CPS 2.6, eller ett CPS 2.8 driva ett vanligt 2-vägs biosystem (t.ex. TS9040D-LX). XHP-kortet med variabla 12 db högpassfilter på bägge kanalerna har en specialinatällning för Sx600PI/PIX. XC5-500 Hz delningsfrekvens XC8-800 Hz delningsfrekvens XC Hz delningsfrekvens XHP - 12 db variabelt högpassfilter (80 Hz Hz) eller Sx600PI/ Sx600PIX
