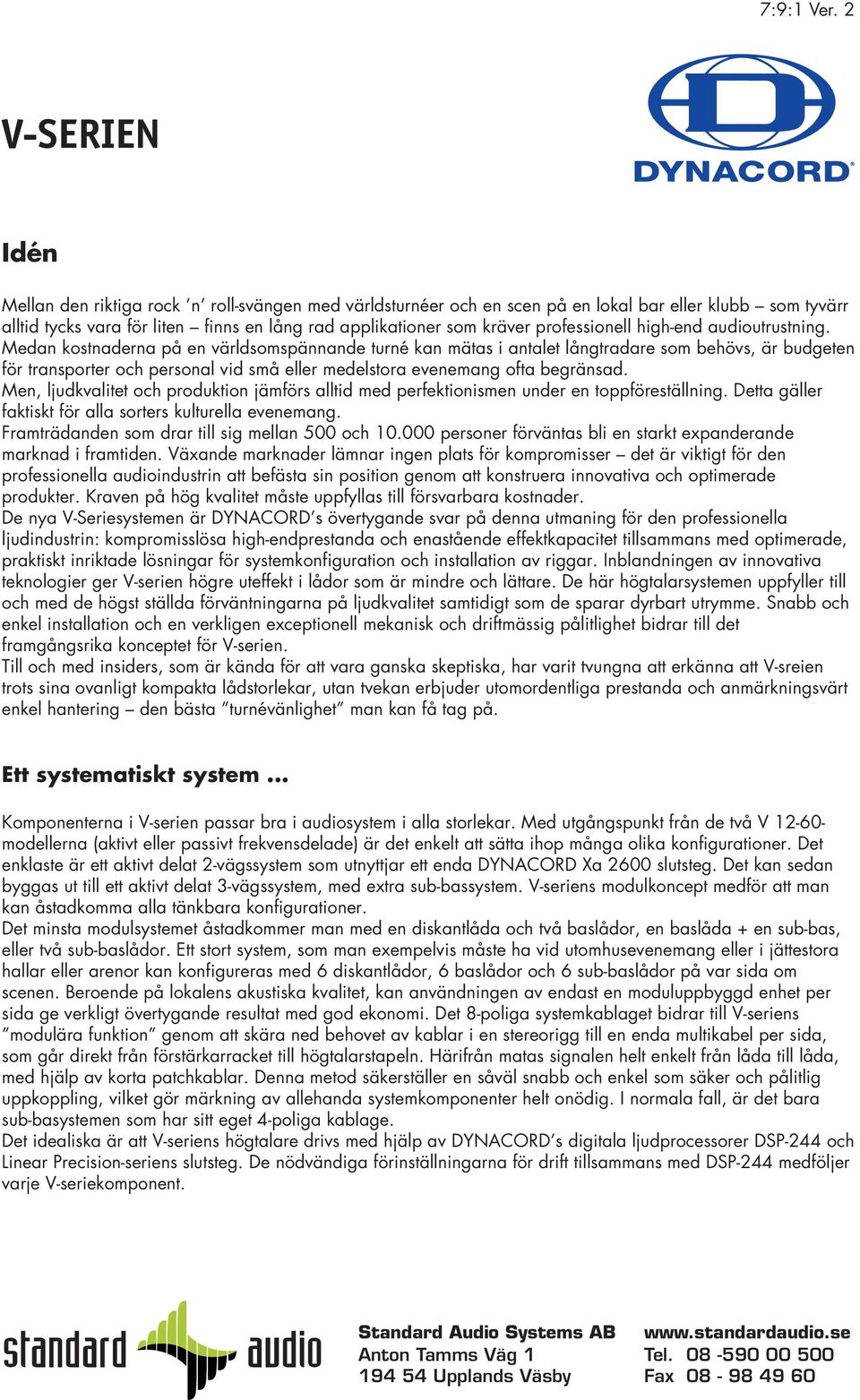

1 7:9:1 Ver. 2 V-SERIEN Idén Mellan den riktiga rock n roll-svängen med världsturnéer och en scen på en lokal bar eller klubb som tyvärr alltid tycks vara för liten finns en lång rad applikationer som kräver professionell high-end audioutrustning. Medan kostnaderna på en världsomspännande turné kan mätas i antalet långtradare som behövs, är budgeten för transporter och personal vid små eller medelstora evenemang ofta begränsad. Men, ljudkvalitet och produktion jämförs alltid med perfektionismen under en toppföreställning. Detta gäller faktiskt för alla sorters kulturella evenemang. Framträdanden som drar till sig mellan 500 och personer förväntas bli en starkt expanderande marknad i framtiden. Växande marknader lämnar ingen plats för kompromisser det är viktigt för den professionella audioindustrin att befästa sin position genom att konstruera innovativa och optimerade produkter. Kraven på hög kvalitet måste uppfyllas till försvarbara kostnader. De nya V-Seriesystemen är DYNACORD s övertygande svar på denna utmaning för den professionella ljudindustrin: kompromisslösa high-endprestanda och enastående effektkapacitet tillsammans med optimerade, praktiskt inriktade lösningar för systemkonfiguration och installation av riggar. Inblandningen av innovativa teknologier ger V-serien högre uteffekt i lådor som är mindre och lättare. De här högtalarsystemen uppfyller till och med de högst ställda förväntningarna på ljudkvalitet samtidigt som de sparar dyrbart utrymme. Snabb och enkel installation och en verkligen exceptionell mekanisk och driftmässig pålitlighet bidrar till det framgångsrika konceptet för V-serien. Till och med insiders, som är kända för att vara ganska skeptiska, har varit tvungna att erkänna att V-sreien trots sina ovanligt kompakta lådstorlekar, utan tvekan erbjuder utomordentliga prestanda och anmärkningsvärt enkel hantering den bästa turnévänlighet man kan få tag på. Ett systematiskt system... Komponenterna i V-serien passar bra i audiosystem i alla storlekar. Med utgångspunkt från de två V modellerna (aktivt eller passivt frekvensdelade) är det enkelt att sätta ihop många olika konfigurationer. Det enklaste är ett aktivt delat 2-vägssystem som utnyttjar ett enda DYNACORD Xa 2600 slutsteg. Det kan sedan byggas ut till ett aktivt delat 3-vägssystem, med extra sub-bassystem. V-seriens modulkoncept medför att man kan åstadkomma alla tänkbara konfigurationer. Det minsta modulsystemet åstadkommer man med en diskantlåda och två baslådor, en baslåda + en sub-bas, eller två sub-baslådor. Ett stort system, som man exempelvis måste ha vid utomhusevenemang eller i jättestora hallar eller arenor kan konfigureras med 6 diskantlådor, 6 baslådor och 6 sub-baslådor på var sida om scenen. Beroende på lokalens akustiska kvalitet, kan användningen av endast en moduluppbyggd enhet per sida ge verkligt övertygande resultat med god ekonomi. Det 8-poliga systemkablaget bidrar till V-seriens modulära funktion genom att skära ned behovet av kablar i en stereorigg till en enda multikabel per sida, som går direkt från förstärkarracket till högtalarstapeln. Härifrån matas signalen helt enkelt från låda till låda, med hjälp av korta patchkablar. Denna metod säkerställer en såväl snabb och enkel som säker och pålitlig uppkoppling, vilket gör märkning av allehanda systemkomponenter helt onödig. I normala fall, är det bara sub-basystemen som har sitt eget 4-poliga kablage. Det idealiska är att V-seriens högtalare drivs med hjälp av DYNACORD s digitala ljudprocessorer DSP-244 och Linear Precision-seriens slutsteg. De nödvändiga förinställningarna för drift tillsammans med DSP-244 medföljer varje V-seriekomponent. Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

2 Systemkonfigurationen på ovanstående bild, som består av 6 x V 12, 6 x V 17 och 6 x V18 per stereokanal, har redan mycket framgångsrikt testats vid ett flertal evenemang, både utomhus och inomhus. Trots den minimala mängd utrustning som behövs, var V-seriens prestanda absolut övertygande, med enorm dynamisk reserv, oöverträffad transparens och ett totalt sett naturligt distorsionsfritt sound. Tack vare Planar Waveguide- och Conical Waveguide-hornens extremt höga verkningsgrad, kan den nödvändiga slutstegskapaciteten för att driva ett sådant väldigt system hållas nere under 20 kw, utan några kompromisser vad beträffar ljudtrycksnivå eller dynamik, när man jämför med konventionella mycket trä och watt -system. Det spelar ingen roll om man använder det i hängande eller stackade applikationer: V-serien installeras snabbt och enkelt och kräver jämförelsevis litet förvaringsutrymme.

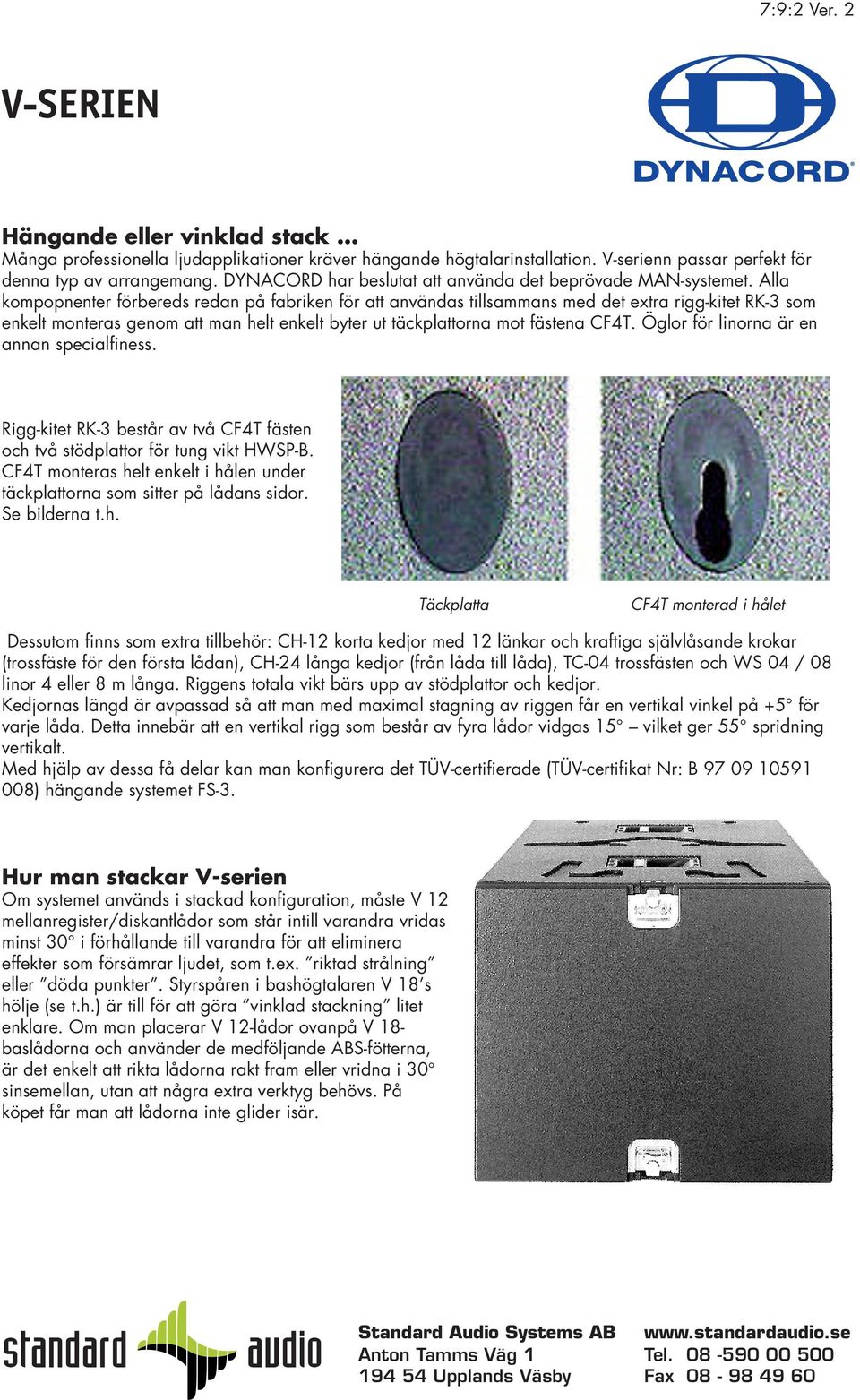

3 7:9:2 Ver. 2 V-SERIEN Hängande eller vinklad stack... Många professionella ljudapplikationer kräver hängande högtalarinstallation. V-serienn passar perfekt för denna typ av arrangemang. DYNACORD har beslutat att använda det beprövade MAN-systemet. Alla kompopnenter förbereds redan på fabriken för att användas tillsammans med det extra rigg-kitet RK-3 som enkelt monteras genom att man helt enkelt byter ut täckplattorna mot fästena CF4T. Öglor för linorna är en annan specialfiness. Rigg-kitet RK-3 består av två CF4T fästen och två stödplattor för tung vikt HWSP-B. CF4T monteras helt enkelt i hålen under täckplattorna som sitter på lådans sidor. Se bilderna t.h. Täckplatta CF4T monterad i hålet Dessutom finns som extra tillbehör: CH-12 korta kedjor med 12 länkar och kraftiga självlåsande krokar (trossfäste för den första lådan), CH-24 långa kedjor (från låda till låda), TC-04 trossfästen och WS 04 / 08 linor 4 eller 8 m långa. Riggens totala vikt bärs upp av stödplattor och kedjor. Kedjornas längd är avpassad så att man med maximal stagning av riggen får en vertikal vinkel på +5 för varje låda. Detta innebär att en vertikal rigg som består av fyra lådor vidgas 15 vilket ger 55 spridning vertikalt. Med hjälp av dessa få delar kan man konfigurera det TÜV-certifierade (TÜV-certifikat Nr: B ) hängande systemet FS-3. Hur man stackar V-serien Om systemet används i stackad konfiguration, måste V 12 mellanregister/diskantlådor som står intill varandra vridas minst 30 i förhållande till varandra för att eliminera effekter som försämrar ljudet, som t.ex. riktad strålning eller döda punkter. Styrspåren i bashögtalaren V 18 s hölje (se t.h.) är till för att göra vinklad stackning litet enklare. Om man placerar V 12-lådor ovanpå V 18- baslådorna och använder de medföljande ABS-fötterna, är det enkelt att rikta lådorna rakt fram eller vridna i 30 sinsemellan, utan att några extra verktyg behövs. På köpet får man att lådorna inte glider isär. Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

4 Kablaget i systemet utförs med mycket flexibla 8 poliga (8 x 2,5 mm 2 ) multikablar i olika längder som är försedda med NL8FC SPEAKON-kontakter. Specialkablar (PSS 8448 eller PSS 8148) kan användas för anslutning av slutsteg eller för att köra 2-vägssystem tillsammans med (t.ex) DYNACORD Xa 2600-slutsteget. En annan fördel med V-seriekomponenterna är deras turnévänlighet: extra kraftiga hjul på lådornas bakstycken, stabila bärhandtag och robusta frontskydd av trä med vingmuttrar som låser fast dem under transport, är en garanti för säkra transporter. Perspektiv och profil alla detaljer är väl motiverade och uppfyller högsta tänkbara kvalitetskrav. Produkterna representerar årtionden av erfarenhet inom daglig turnéverksamhet. De är gjorda för att göra ditt liv enklare under transport, när Du bygger eller plockar ner riggen, eller när det är dags att dra alla kablar. På bilden syns en del av ena sidan i en rigg. Hängande: 15 x V På scengolvet: 6 x V 17. Dessutom finns 4 x V 18 på golvet nedanför scenen och förstås finns samma uppsättning för vänster kanal.

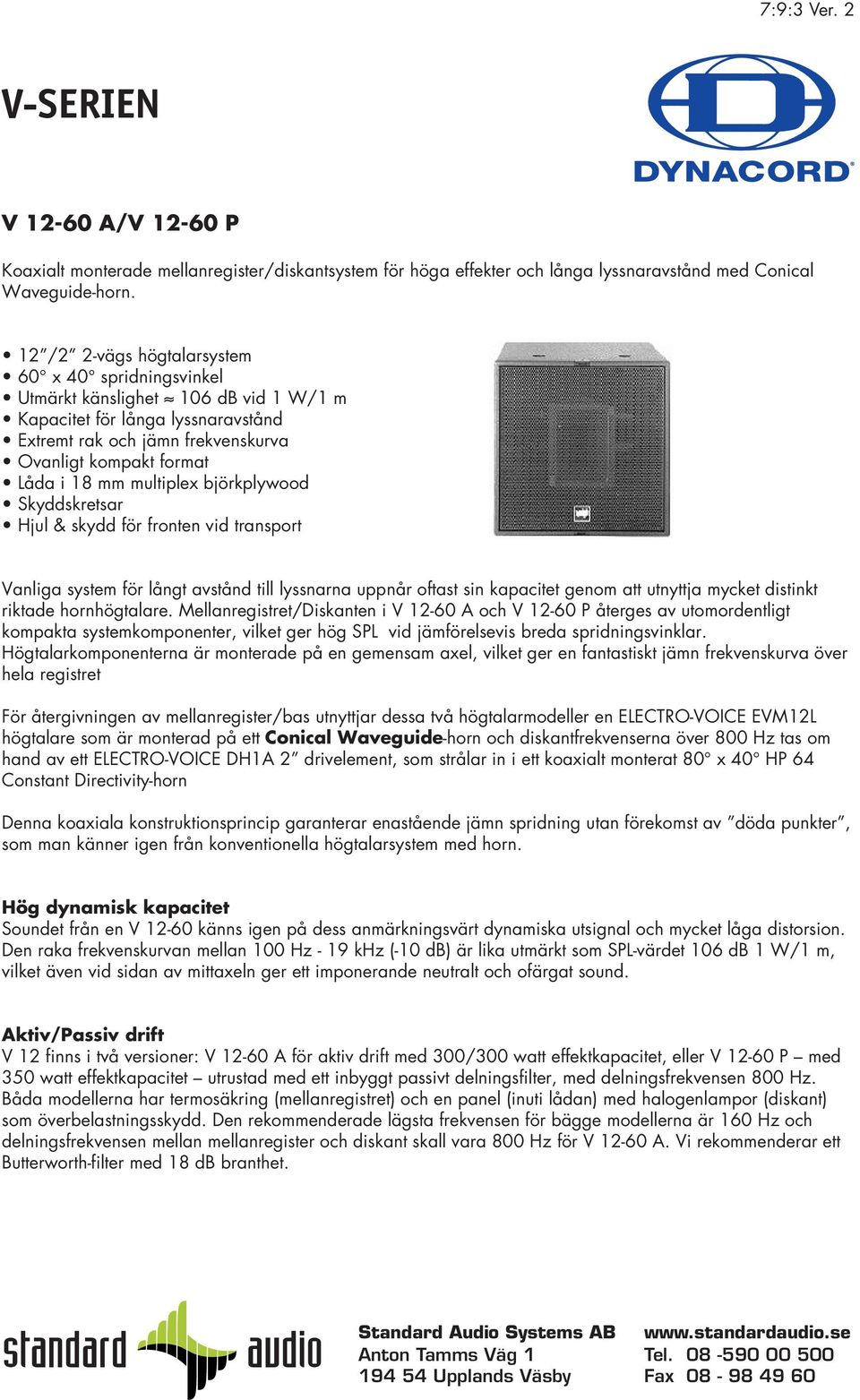

5 7:9:3 Ver. 2 V-SERIEN V A/V P Koaxialt monterade mellanregister/diskantsystem för höga effekter och långa lyssnaravstånd med Conical Waveguide-horn. 12 /2 2-vägs högtalarsystem 60 x 40 spridningsvinkel Utmärkt känslighet 106 db vid 1 W/1 m Kapacitet för långa lyssnaravstånd Extremt rak och jämn frekvenskurva Ovanligt kompakt format Låda i 18 mm multiplex björkplywood Skyddskretsar Hjul & skydd för fronten vid transport Vanliga system för långt avstånd till lyssnarna uppnår oftast sin kapacitet genom att utnyttja mycket distinkt riktade hornhögtalare. Mellanregistret/Diskanten i V A och V P återges av utomordentligt kompakta systemkomponenter, vilket ger hög SPL vid jämförelsevis breda spridningsvinklar. Högtalarkomponenterna är monterade på en gemensam axel, vilket ger en fantastiskt jämn frekvenskurva över hela registret För återgivningen av mellanregister/bas utnyttjar dessa två högtalarmodeller en ELECTRO-VOICE EVM12L högtalare som är monterad på ett Conical Waveguide-horn och diskantfrekvenserna över 800 Hz tas om hand av ett ELECTRO-VOICE DH1A 2 drivelement, som strålar in i ett koaxialt monterat 80 x 40 HP 64 Constant Directivity-horn Denna koaxiala konstruktionsprincip garanterar enastående jämn spridning utan förekomst av döda punkter, som man känner igen från konventionella högtalarsystem med horn. Hög dynamisk kapacitet Soundet från en V känns igen på dess anmärkningsvärt dynamiska utsignal och mycket låga distorsion. Den raka frekvenskurvan mellan 100 Hz - 19 khz (-10 db) är lika utmärkt som SPL-värdet 106 db 1 W/1 m, vilket även vid sidan av mittaxeln ger ett imponerande neutralt och ofärgat sound. Aktiv/Passiv drift V 12 finns i två versioner: V A för aktiv drift med 300/300 watt effektkapacitet, eller V P med 350 watt effektkapacitet utrustad med ett inbyggt passivt delningsfilter, med delningsfrekvensen 800 Hz. Båda modellerna har termosäkring (mellanregistret) och en panel (inuti lådan) med halogenlampor (diskant) som överbelastningsskydd. Den rekommenderade lägsta frekvensen för bägge modellerna är 160 Hz och delningsfrekvensen mellan mellanregister och diskant skall vara 800 Hz för V A. Vi rekommenderar ett Butterworth-filter med 18 db branthet. Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

6 Turnévänlighet V-seriens lådor är tillverkade av 18 mm flerskikts björkplywood. Alla delar av lådan och stödlisterna inuti är sammansatta med kilfogar och limmade. Höljets svartlackerade ytfinish är utomordentligt motståndskraftig mot förslitning och glider inte. Sprutlackerade metallgaller ger skydd framifrån och under transport görs skyddet ännu bättre med hjälp av specialutformade träskivor som sätts fast med vingmuttrar. Fyra hjul på lådans bakstycke och två bärhandtag på sidorna gör hanteringen enkel. V lådorna är klara för användning tillsammans med det snabbt och enkelt monterade, TÜV-certifierade riggsystemet MAN (extra tillbehör). System Multicore Systemets kablage är baserat på den 8-poliga Speakon-tekniken med möjlighet till busskoppling, vilket ger möjlighet att ansluta alla högtalare i systemet med enbart en 8-polig multikabel. Specifikationer Modell V A V P Artikelnummer Nominell impedans 8 Ω/8 Ω 8 Ω Märkeffekt EIA RS-426 A 300 W/300 W 350 W Musikeffekt 600 W/600 W 700 W SPL 1 W/1 m 106 db/106 db 106 db Max SPL 1 m 134 db/134 db (beräknad) 134 db (beräknad) Frekvensomfång 100 Hz - 19 khz (-10 db) 100 Hz - 19 khz (-10 db) Spridningsvinkel 60 x 40 (H x V vid 1 khz) 60 x 40 (H x V vid 1 khz) Delningsfrekvens 800 Hz, 18 db/oktav (aktivt) 800 Hz, 18 db/oktav Komponenter: Mellanregister EVM 12 L Proline OEM # EVM 12 L Proline OEM # Diskant Horn: HP 64 # Horn: HP 64 # Drivelement: DH 1A # Drivelement: DH 1A # Anslutningar 2 x Speakon-kontakter: NL 8 MPR-8 p 2 x Speakon-kontakter: NL 8 MPR-8 p Högtalarlåda 18 mm björkplywood, 2 handtag, 4 hjul 18 mm björkplywood, 2 handtag, 4 hjul Ytfinish Lådan svartlackerad med lackerat Lådan svartlackerad med lackerat metallgaller på fronten metallgaller på fronten Mått (B x H x D) 600 x 600 x 826 mm (inkl. hjul & skydd) 600 x 600 x 826 mm (inkl. hjul & skydd) Vikt 61,0 kg (utan frontskydd) 64,5 kg (utan frontskydd) Tillbehör 4 gummifötter (ABS) 4 gummifötter (ABS) Extra tillbehör Riggmonterings-kit RK3 Riggmonterings-kit RK3

7 7:9:4 Ver. 2 V-SERIEN V 17 Hittills har dyra riggar varit nödvändiga för att åstadkomma tillräckligt mycket ljud vid live-evenemang i konsertlokaler, stora festivaltält, eller på utomhusfestivaler. Detta gäller speciellt för avdelningen låga frekvenser, där den nödvändiga mängden utrustning ofta trappas upp till bokstavligt talat plågsamma dimensioner. Samtidigt som användning av konventionella system ofta leder till hyggliga resultat i mellanregistret/diskanten, brukar användning av till och med jättestora subbassystem och feta slutsteg inte uppfylla kraven på ordentlig SPL i basen och tillräcklig spridning. Patentet Med PLANAR WAVEGUIDE bashorn är dessa tider förbi. DYNACORD s patenterade Planar Waveguide -teknologi erbjuder följande spektakulära fördelar inom frekvensomfånget Hz: 6 db högre SPL med exakt samma inmatade signal! Som jämförelse: För att åstadkomma samma SPL som man får genom att använda Planar Waveguide bashornsystem, skulle man behöva fyra gånger så hög uteffekt från slutsteget om man använder konventionell utrustning. Utmärkt riktverkan ger extremt bra täckning vid stort avstånd till publiken. Dessutom slipper man övertung bas på scenen. Mycket liten konrörelse Jämfört med konventionella horndrivna lådkonstruktioner, minskas konrörelsen drastiskt i högtalarsystem med Planar Waveguide -horn, vilket medför att högtalarna håller längre och att man får lägre distorsion. Inget hokuspokus Planar Waveguide -hornen är konstruerade för att kunna drivas med egentligen vilket slutsteg som helst. De är också lätta att integrera i alla sorters högtalarkonfigurationer. Spridning, riktverkan och akustiska prestanda är inbyggt i konceptet för konstruktionen det sitter inte i några externa kontrollenheter eller svarta lådor. Planar Waveguide bashorn finns i olika modeller. Följande Planar Waveguide -horn passar till V-serien: Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

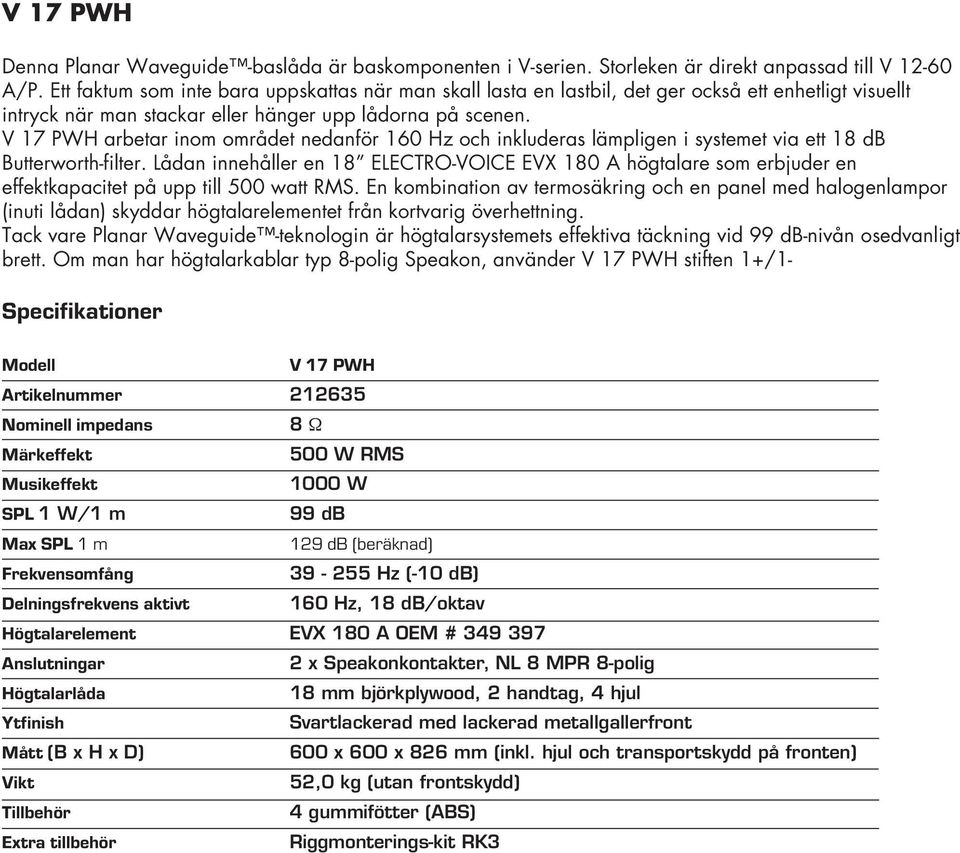

8 V 17 PWH Denna Planar Waveguide -baslåda är baskomponenten i V-serien. Storleken är direkt anpassad till V A/P. Ett faktum som inte bara uppskattas när man skall lasta en lastbil, det ger också ett enhetligt visuellt intryck när man stackar eller hänger upp lådorna på scenen. V 17 PWH arbetar inom området nedanför 160 Hz och inkluderas lämpligen i systemet via ett 18 db Butterworth-filter. Lådan innehåller en 18 ELECTRO-VOICE EVX 180 A högtalare som erbjuder en effektkapacitet på upp till 500 watt RMS. En kombination av termosäkring och en panel med halogenlampor (inuti lådan) skyddar högtalarelementet från kortvarig överhettning. Tack vare Planar Waveguide -teknologin är högtalarsystemets effektiva täckning vid 99 db-nivån osedvanligt brett. Om man har högtalarkablar typ 8-polig Speakon, använder V 17 PWH stiften 1+/1- Specifikationer Modell V 17 PWH Artikelnummer Nominell impedans 8 Ω Märkeffekt 500 W RMS Musikeffekt 1000 W SPL 1 W/1 m 99 db Max SPL 1 m 129 db (beräknad) Frekvensomfång Hz (-10 db) Delningsfrekvens aktivt 160 Hz, 18 db/oktav Högtalarelement EVX 180 A OEM # Anslutningar 2 x Speakonkontakter NL 8 MPR 8-polig Högtalarlåda 18 mm björkplywood, 2 handtag, 4 hjul Ytfinish Svartlackerad med lackerad metallgallerfront Mått (B x H x D) 600 x 600 x 826 mm (inkl. hjul och transportskydd på fronten) Vikt 52,0 kg (utan frontskydd) Tillbehör 4 gummifötter (ABS) Extra tillbehör Riggmonterings-kit RK3

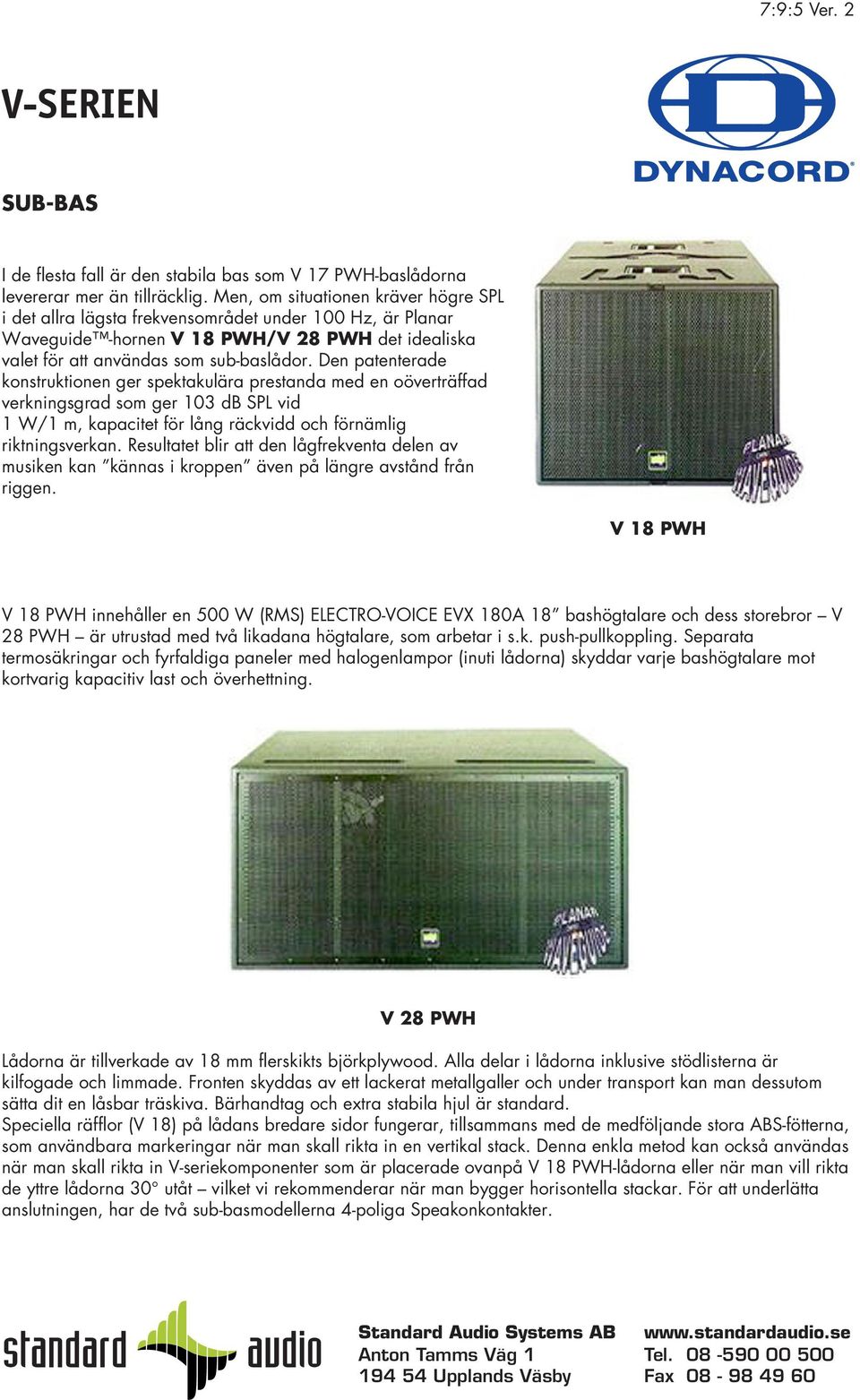

9 7:9:5 Ver. 2 V-SERIEN SUB-BAS I de flesta fall är den stabila bas som V 17 PWH-baslådorna levererar mer än tillräcklig. Men, om situationen kräver högre SPL i det allra lägsta frekvensområdet under 100 Hz, är Planar Waveguide -hornen V 18 PWH/V 28 PWH det idealiska valet för att användas som sub-baslådor. Den patenterade konstruktionen ger spektakulära prestanda med en oöverträffad verkningsgrad som ger 103 db SPL vid 1 W/1 m, kapacitet för lång räckvidd och förnämlig riktningsverkan. Resultatet blir att den lågfrekventa delen av musiken kan kännas i kroppen även på längre avstånd från riggen. V 18 PWH V 18 PWH innehåller en 500 W (RMS) ELECTRO-VOICE EVX 180A 18 bashögtalare och dess storebror V 28 PWH är utrustad med två likadana högtalare, som arbetar i s.k. push-pullkoppling. Separata termosäkringar och fyrfaldiga paneler med halogenlampor (inuti lådorna) skyddar varje bashögtalare mot kortvarig kapacitiv last och överhettning. V 28 PWH Lådorna är tillverkade av 18 mm flerskikts björkplywood. Alla delar i lådorna inklusive stödlisterna är kilfogade och limmade. Fronten skyddas av ett lackerat metallgaller och under transport kan man dessutom sätta dit en låsbar träskiva. Bärhandtag och extra stabila hjul är standard. Speciella räfflor (V 18) på lådans bredare sidor fungerar, tillsammans med de medföljande stora ABS-fötterna, som användbara markeringar när man skall rikta in en vertikal stack. Denna enkla metod kan också användas när man skall rikta in V-seriekomponenter som är placerade ovanpå V 18 PWH-lådorna eller när man vill rikta de yttre lådorna 30 utåt vilket vi rekommenderar när man bygger horisontella stackar. För att underlätta anslutningen, har de två sub-basmodellerna 4-poliga Speakonkontakter. Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

10 Specifikationer Modell V 18 PWH 1 x 18 Planar Waveguide V 28 PWH 2 x 18 Planar Waveguide Artikelnummer Nominell Impedans 8 Ω 4 Ω Märkeffekt 500 W RMS 1000 W RMS Musikeffekt 1000 W 2000 W SPL 1 W/1 m 103 db 103 db Max SPL 1 m 133 db (beräknad) 136 db (beräknad) Frekvensomfång 40 Hz - 2 khz (-10 db) 35 Hz - 1,7 khz (-10 db) Delningsfrekvens aktivt Hz, 18 db/oktav Hz, 18 db/oktav Komponenter EVX 180 A OEM # x EVX 180 A OEM # Anslutningar 2 x Speakon-kontakter; NL 4 MPR 4-p 2 x Speakon-kontakter; NL 4 MPR 4-p Högtalarlåda 18 mm björkplywood, 2 handtag, 4 hjul 18 mm björkplywood, 6 handtag, 4 hjul Ytfinish svartlackerad låda, svartlackerad låda, lackerat metallgaller lackerat metallgaller Mått (B x H x D) 720 x 600 x 1306 mm 1200 x 600 x 1306 mm Vikt 70,0 kg (utan frontskydd) C:a 113 kg (utan frontskydd) Tillbehör 6 gummifötter (ABS) 6 gummifötter (ABS)
