1 HANDBOK

2 INNEHÅLL 1. Allmänt System Cobra/System Cobra Riggning Tips om hur man riggar Att styra riktverkan Konfigurationer System Cobra (Sub/fullrange) Konfigurationer System Cobra 4 (Toppar/fullrange) System Cobra-4 (grundutförande) Utbyggnad av Cobra Cobra system förstärkarrack Tillbehör för flygande montage Tekniska specifikationer... 14

3 1. Allmänt Line-Arraysystem har numera blivit den lösning man föredrar för högkvalitativa konsertljudapplikationer. Tack vare deras riktningskarakteristik, projicering och låga distorsion, passar line-arraysystem betydligt bättre till att förse publikytor som är brett spridda i horisontalplanet med högkvalitativt ljud, jämfört med klassiska system med sina smala horisontella spridningsvinklar. Konventionella line-arraysystem är stora, tunga, dyra och extremt kostsamma att rigga. De används därför sällan för små till medelstora evenemang, trots deras fördel vad beträffar kvalitet. DYNACORD COBRA kompakta line-arraysystem är å andra sidan extremt kompakta, enkla att rigga och extremt kostnadseffektiva. De erbjuder därför line-arrayprestanda i den typ av situationer där konventionella stora line-arraysystem inte kan erbjuda någon ekonomiskt hållbar lösning. Det kompakta line-arraysystemet DYNACORD COBRA:s extremt breda horisontella spridning som är ett resultat av dess generering av kvasi-cylindriska ljudvågor, innebär att det kan täcka in stora publikytor utan den destruktiva interferens, eller kamfiltereffekt, som fördärvar konventionella horisontella kluster (se fig. 1). Den flata och exakt definierade vertikala riktverkan, fri från starka vertikala sidolober, gör att Cobrasystemet inte har oönskad ljudspridning mot tak och golvytor, vilket i stor utsträckning eliminerar interferensen som skapas av reflektioner (se fig. 2). FIG. 1 FIG. 2 Närområdeszonen hos line-arraysystem breder ut sig betydligt mer än den från klassiska system. Märkbart färre variationer i ljudtrycksnivå uppträder i närheten av line-arraysystem. Direktljudets nivå från ett line-arraysystem i närområdet faller bara omkring 3 db när avståndet fördubblas, med klassiska system faller den däremot med 6 db (dubbelt så fort) på samma avstånd. COBRA-seriens line-arraysystem kan därför uppnå samma ljudtrycksnivåer i de mest avlägsna delarna av publikområdet som konventionella system utan att det behövs en kraftig höjning av ljudtrycksnivåerna i området nära högtalarna. Eftersom dämpningen är märkbart planare, är täckningen av publikområdet betydligt mer homogen och fri från den överdrivet branta ökningen av SPL-nivån direkt framför PA-t vilket är problemet med klassiska system. DYNACORD COBRA kompakta line-arraysystem har därför extremt låg risk för återkoppling och till och med täckningen av närområdet är mycket mindre problematiskt än med konventionella system. 3

4 2. SYSTEM DYNACORD COBRA kompakta line-arraysystem finns i två varianter: COBRA SYSTEM aktivt tvåvägs frekvensdelat (SUB/TOPP) OCH COBRA-4 SYSTEM aktivt 4-vägs frekvensdelat (SUB/ BAS/MELLANREGISTER/DISKANT). Det aktivt 2-vägs frekvensdelade COBRA SYSTEM är konstruerat för högkvalitativ ljudåtergivning för evenemang på mindre utomhusområden och i hallar för avstånd på upp till 40 meter och publikytor på ungefär 1000 m2 (se fig. 3). Fig. 3 Det aktivt 4-vägs frekvensdelade COBRA-4 SYSTEM är konstruerat för att skicka iväg ljud över avstånd på upp till 80 m för medelstora evenemang, hallar och friluftsevenemang och åstadkommer ljudtrycksnivåer som typiska toppband kräver: 100 db i mellanregister/diskant och upp till 120 db i basregistret vid fokuspunkten, 30 m från riggen (se fig. 4). Fig. 4 4

5 3. RIGGNING När man skall förse medelstora platser, hallar för varierande evenemang och utomhusevenemang med ljud, dyker ofta frågan upp huruvida man skall flyga högtalarlådorna eller om enkel stackning av lådorna räcker. Som en tumregel kan sägas att, infallsvinkeln för ljudet i förhållande till den mest avlägsne lyssnaren bör vara minst 5, om man vill undvika överdriven dämpning av ljudvågorna på grund av publiken. För att skicka ljud över avstånd på upp till 40 m, måste mellanregister/diskantlådorna därför befinna sig åtminstone 3 till 4 m över publikens golvyta (se fig. 5). Det är fortfarande i normala fall möjligt att åstadkomma detta genom att helt enkelt stacka lådorna på scenen. Mellanregister/diskantlådorna bör lutas mot den bortre tredjedelen av publiken. 5 -kriteriet uppfylls genom ett sådant arrangemang för avstånd på runt 20 till 30 m. längre bort blir ljudet alldeles för mycket dämpat av publiken. Fig. 5 För avstånd på upp till 80 m, måste mellanregister/diskantlådorna befinna sig mellan 4 till 6 m ovanför marken om man vill åstadkomma en infallsvinkel på ungefär 5 i förhållande till de mest avlägsna lyssnarna (se fig.6). Fig. 6 Med en instabil stack på marken kan man knappast åstadkomma detta. Mellanregister/ diskantlådorna måste därför flygas från t.ex en takbalk eller specialställning. Som ett resultat av den plana vertikala riktverkan hos line-arraysystem, när systemen flygs på 4 till 6 meters höjd, blir mellanregistret och diskanten hörbar först vid ett avstånd på 10 m från scenen. För att förse området direkt framför scenen med ljud, behövs därför en frontfill -låda med en extremt bred horisontell spridning på ungefär 120 (t.ex. 1 x COBRA TOP). 5

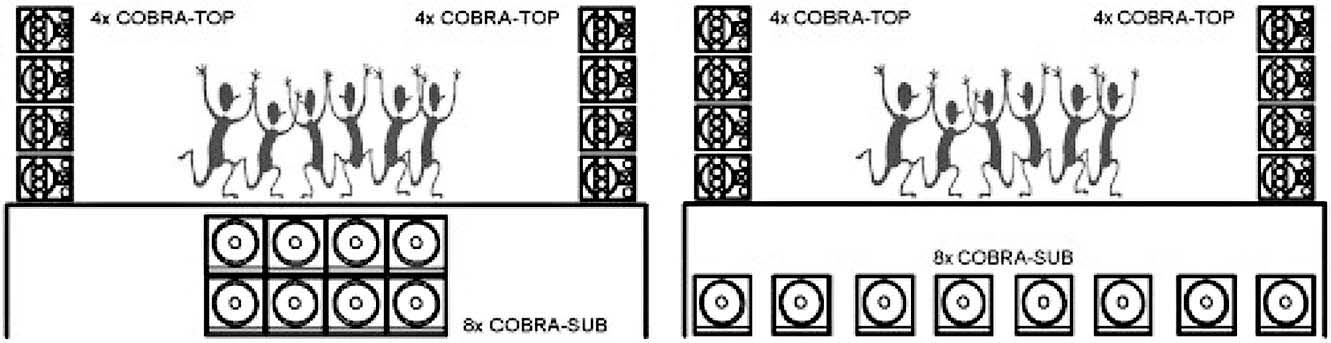

6 4. RIGGNINGSTIPS Line array-stackar skall aldrig placeras direkt vid sidan av varandra. Avståndet mellan line arraystackar får aldrig vara mindre än 3 m Line arraystackar bör aldrig placeras nära en vägg eller ett hörn. Avståndet till närmaste vägg eller hörn bör aldrig vara mindre än 1, 5 m. Stackar bör aldrig placeras på samma höjd som åhörarnas huvuden. För avstånd på upp till 40 m, bör översta kanten på stacken befinna sig ungefär 3 till 4 m ovanför golvet. För brett strålande baslådor ställ upp ett bascluster i mitten. För att rikta basljudet framåt så att det skickar ljudet längre bort, ställ upp en horisontell basarray. 6

7 5. ATT STYRA RIKTVERKAN Största möjliga ljudtryck rakt fram får man genom en enkel stackning eller flygande rigg I en rak rad med 2 till 4 COBRA TOP-ar. Men, eftersom en fördubbling av antalet toppar halverar den vertikala spridningsvinkeln, när man riggar genom att använda upp till det maximala antalet 4 toppar, måste man vara särskilt uppmärksam på hur man riktar hela stacken. Spridningsvinkel OBS: 1 X COBRA TOP: horisontellt 120 vertikalt 30 2 x COBRA TOP vertikalt stackade horisontellt 120 vertikalt 15 4 x COBRA TOP vertikalt stackade horisontellt 120 vertikalt 7,5 Nedanstående illustrationer visar riktningsverkan hos en stack med fyra COBRA TOP-ar i förhållande till en flygande placering på 20 m avstånd med olika placering av högtalarna. Fig. 7 Med en rak eller stackad placering på ungefär 3 till 4 m höjd, går strålningens huvudaxel över lyssnarnas huvuden (se fig. 7). Fig. 8 Om vi nu vinklar hela stacken med 4 lådor 2 3 nedåt, vinner man ungefär +6 db i ljudtrycksnivåer med flygande placering. (se fig.8) Mätningarna har utförts med en rad rundstrålande punktkällor med isofaskarakteristik. 7

8 6. Konfigurationer med COBRA-system (SUB/TOP) Följande illustrationer visar en grunduppsättning med ett aktivt 2-vägs frekvensdelat Cobrasystem med COBRA TOP- och COBRA SUB-lådor tillsammans med olika utbyggnadsmöjligheter. Grunduppsättningen med 4 COBRA TOP och 4 COBRA SUB är utformad för högklassigt ljud för evenemang i mindre tält och hallar och för att skicka ljud över avstånd på upp till 40 m för täckning av ungefär m2. Cobrasystemet genererar maximalt 137 db V db H SPL i mellanregister/diskant och upp till 141 db i basregistret. COBRASYSTEMET Cobrasystemet består i grundutförandet av 4 x COBRA TOP, 4 X COBRA SUB, 1 X CSW 25 (2,5 monitor), ett färdigkopplat förstärkarrack CSR-12 och lämpliga 4- trådars systemkablar för högtalarlådorna. Den integrerade kontrollenheten DSP 244 (stereo tvåvägs-mode) förser de två integrerade L2400 slutstegen med subbas- och mellanregister/diskantsignaler. Signalerna från slutstegen är tillgängliga från speakonkontakterna på den integrerade anslutningspanelen CP-44. Varje stack (V och H) drivs sedan via en 4-trådars systemkabel. På så sätt att signalen länkas vidare från högtalarlåda till högtalarlåda. På frontpanelen finns också XLRkontakterna för LF-styrning av racket, 16A CEE-pluggen för 3-fas strömförsörjning och XLR in/utkontakterna för RS-485-anslutning av DSP 244 (utbytbar). För maximal utbyggnadsmöjlighet, erbjuder Cobraracket CSR 12 möjligheten att integrera ytterligare ett slutsteg med 3U-höjd (för extra sub eller monitor) och dess strömförsörjning via anslutningspanelen CP-44. 8

9 7. Konfigurationer med COBRA-system (PWH/TOP) Följande illustrationer visar den grundläggande uppsättningen med ett 2-vägs aktivt frekvensdelat delat COBRASYSTEM med planar vågledarbashorn COBRA PWH samt olika möjliga placeringar. Nedanstående COBRASYSTEM med 4 x COBRA TOP och 3 x COBRA PWH bashorn genererar maximalt 137 db V db H SPLnivå i mellanregister/diskant och upp till 144 db i basregistret. COBRA SYSTEM med COBRA PWH För att få extra kraftfull basåtergivning som också når långt bort för ett brett register av musik, kan COBRA PWH bashorn integreras i Cobrasystemet. Två golvplacerade COBRA PWHlådor stackade den ena ovanpå den andra lyfter upp COBRA-toparna till den önskade nivån ovanför huvudena på de första få publikraderna. Spår ovanpå och på sidorna av lådorna ger möjlighet till en mängd olika placeringar och ger absolut stabilitet när man stackar lådorna. Beroende på hur panelen är konfigurerad, kan man via två 8-poliga och två 4-poliga IN/UT-kontakter koppla upp systemet i aktivt delad 2-vägs COBRA SYSTEM (4-polig) och aktivt delad 4-vägs COBRA-4 SYSTEM (8-polig) mode med endast en systemkabel per stack. Maximalt 6 COBRA TOP och 6 COBRA PWH kan drivas från förstärkarracket CSR-12. Det är också möjligt att blanda COBRA SUB- och COBRA PWHlådor, även om man får optimalt resultat med baslådor av samma typ tillsammans med lämplig förprogrammering i kontrollenheten DSP 244. Konfigurationerna kasta ljudet långt bort och bred som beskrivs i kapitel 6 håller bra för alla typer av toppar och baslådor. Toppar placeras i en horisontellt vinklad konfiguration där man har behov av speciellt bred spridning (scenen på långsidan) eller vertikalt stackade där man behöver spridning över långa avstånd scenen på kortsidan). Baslådor placeras i mitten framför scenen (som ett bascluster) när maximal nästan rundspridande ljudtrycksnivåer önskas. 9

10 Med den typiska V/H placeringen längs scenen, bör inte bredden överskrida 6 till 8 m för att man skall undvika förstörande interferens (eller döda punkter ) framför PA-systemet som ett resultat av skillnader i signalväg. Om man behöver bredare placering > 10 m, är det bäst att sprida ut baslådorna längs hela scenbredden så att man bildar en horisontell bas-array. Med denna konfiguration får man maximal räckvidd och jämnare spridning av basregistret längs hela bredden på publikområdet utan påtaglig utsläckning som beror på skillnader i signalvägar till de olika baslådorna. 8. COBRA-4 SYSTEM Det aktivt 4-vägs frekvensdelade COBRA-4 SYSTEM är konstruerat för lyssnaravstånd på upp till 80 m för medelstora tält, hallar och utomhusevenemang och producerar en SPL-nivå med flygande placering på 30 m avstånd som vanligtvis krävs av toppband: 110 db i mellan/ diskantregistret och upp till 120 db i basregistret. Maximal SPL från systemet på 1 m avstånd är 140 db V/H i mellan/diskantregistret och med bashorn placerade som cluster i mitten upp till 150 db i basregistret. Bilden visar COBRA-4 SYSTEM som består av 2 x COBRA-4 FAR. 4 x COBRA-4 TOP, 2 x CSW 25 monitorer och 2 x CSR-4 förstärkarrack och alla nödvändiga systemkablar. Fastän man använder 2 x COBRA-4 TOP och 1 x COBRA-4 FAR per sida, till och med i typiskt stackad konfiguration, uppnår man optimal line array-prestanda utan dyrbara ändringar. Diskantregistret i närheten av PA-t får särdeles bred spridning med hjälp av cobra-4 TOP-lådan och når därför området alldeles framför scenen. För långa lyssnaravstånd, använder man COBRA FAR. Den placeras högst upp och har en horisontell spridning på 90 och vertikal spridning på 5 i diskantregistret. I bas- och mellanfrekvensregistren, används samma komponenter som de som sitter i COBRA-4 TOP och får därigenom optimal övergång till bas- och mellanregisterdelen. Totalt åtta COBRA PWH bashorn används för att få fram den kraft och riktverkan i basområdet som alla toppband kräver och de kan stackas eller användas i en horisontell line array beroende på vad evenemanget kräver. En rad olika spår finns ovanpå och på sidorna av höljena för att ge maximal flexibilitet (se kapitlen 6 och 7). COBRA-4 SYSTEM drivs via färdigkopplade CSR-4 förstärkarrack som är placerade vid sidan av lådorna. Dessa innehåller en DSP 244 kontrollenhet, 2 x L2400 och en CP-84 anslutningspanel. Uppkopplingen av de aktivt 4-vägs delade COBRA-4-systemen sker genom panelen CP-84 via 8- trådars systemkablar för COBRA-4 TOP och COBRA-4 FAR-lådorna. COBRA PWH-bashornen ansluts däremot med 4-polig koppling. 10

11 9. COBRA-4 UTBYGGNADSSCENER Bilden visar en medelstor COBRA- 4 konfiguration som består av ett COBRA-4 SYSTEM per sida. Var och en av de 2 COBRA-4 TOPlådorna upptar de nedersta positionerna i riggen och är vinklade 5 nedåt, de översta COBRA-4 TOP och de två COBRA-4 FAR-lådorna däremot är riggade flygande den ena ovanpå den andra i en rak linje. Medellinjen för de tre översta lådorna är riktade mot den bakre tredjedelen av publikytan med hjälp av riggband. När de två sidogrupperna står långt ifrån varandra, kan det vara vettigt att att placera flera COBRA TOP-lådor ovanpå COBRA PWHlådorna vilket tillsammans med baslådorna täcker in ytan rakt framför scenen. Denna bild visar den typiska utomhusuppsättningen av ett COBRA-4-system. Det består av COBRA- 4 grunduppsättning och modultillägg i form av extra COBRA-4 FAR- och COBRA PWH-lådor med CSR-4 förstärkarrack i passande konfiguration. De flygriggade lådorna i riggen är placerade i en hockeyklubb -form och hela bladet är riktat mot den bakre tredjedelen av publikytan med hjälp av riggremmar. 11

12 10. SYSTEMENS FÖRSTÄRKARRACK De två bilderna visar den interna kopplingen i COBRA SYSTEMRACK bakifrån sett. Styrningen av det aktivt delade 2-vägs COBRA och aktivt delade 4-vägs COBRA-4 utförs med hjälp av respektive systems rack, (CSR-12 om det är fråga om COBRA SYSTEM och CSR-4 om det är fråga om COBRA-4) som levereras färdigkopplade och programmerade på fabriken. I CSR-12, arbetar kontrollenheten DSP 244 i stereo 2-vägs frekvensdelat och förser de inbyggda L 2400-slutstegen med subbas- och mellanregister/diskantsignaler. Utsignalerna från L 2400-slutstegen (TOP upptill och SUB nertill) är kopplade internt till de fyrpoliga systemkontakterna på frontpanelen CP-44 (subsignalerna på 1+/1- och mellanregister/diskantsignalerna på 2+/2-). Strömförsörjning sker via 16 A CEEpluggen på frontpanelen och de 4 Schuko-anslutningarna baktill (L1 subförstärkaren, L2 mellanregister/diskanförstärkaren och kontrollenheten. L3 ledig). XLR in/ut anslutningarna på fronten för RS-485-styrning är internt kopplade till DSP 244 och efter det att man modifierat kontrollenheten ger det möjlighet att fjärrstyra racket från en PC med hjälp av CrossMax editeringsmjukvara. I CSR-4 arbetar kontrollenheten i mono 4-vägsmode och förser det nedre L 2400-steget med en subbassignal på kanal A och en bassignal på kanal B. Det övre L steget får mellanregistersignaler på kanal A och diskantsignaler på kanal B. Utgångarna på slutstegen är anslutna till de 4- och 8-poliga systemkontakterna på för kanal A på frontpanelen. Den fullständiga LF-kontrollen i racket utförs också via kanal A. Subbassignalen är tillgänglig på den 4-poliga systemkontaktens stift 1+/1-. Övriga signaler finns på de 8 poliga systemkontakterna (bas 2+/2-, mellanregister 3+/3- och diskant 4+/4-) och driver de stackade eller flygriggade TOP och FAR-lådorna via en enda kabel. RS-485- och AV-kontakterna är också tillgängliga enligt beskrivningen för CSR

13 11. TILLBEHÖR FÖR FLYGANDE RIGG COBRASYSTEMETS modeller COBRA SUB, COBRA TOP, COBRA-4-TOP och COBRA-4 FAR är som standard försedda med 4 vertikala integrerade ANCRA lister för flygmontage (2 x vänster och 2 x höger) och är därför flygfärdiga när de lämnar fabriken. Varje flygande rad sätts fast vid hängbalken med 4 x 2 balkklämmor (TC-04 artikelnummer ) och den översta lådan sätts fast med 4 x CSST artikelnummer (Cobra System fästlinor/ 1 x dubbel pinnbult och 1 x krok). Sammanlänkningen till lådorna nedanför utförs med hjälp av 4 x CSSM artikelnummer (Cobra System rigglina medium/2 x dubbla pinnbult). Längden på CSSM bör väljas så att man ser till att lådorna är sammanbundna kant vid kant med varandra och så att det också går att justera vinkeln mellan dem. Alla COBRA-lådor som kan riggas flygande är försedda med två flänsar på baksidan (upptill och nertill) så att man skall kunna använda trossar för hängande nätformation. De trossar som finns är Nr WS 04 (4 m) och Nr WS 08 (8 M) som används för att rikta in hela uppsättningen. Det kompleta COBRA Flygande system som består av trossklämmor, 4 rigglinor CSST/ CSSM kan belastas med säkerhetsfaktor S=4 med maximal vikt på 1.6 ton. Det måste framhävas att man, när man hänger upp högtalarlådor, alltid måste stå fast vid säkerhetsbestämmelserna. Det är speciellt viktigt att kontrollera hur lämpliga fästpunkterna i byggnaden/scenbygget är. Behöriga experter måste konsulteras vid varje tillfälle. 13

14 12. TEKNISKA SPECIFIKATIONER System COBRA COBRA-4 Typ COBRA SUB COBRA TOP COBRA PWH COBRA-4-TOP COBRA-4-FAR Artikelnummer Låda Subbas Mellanreg/diskant Subbas Mellanreg/disk. Mellanreg/disk. Typ Luftportavstämd passiv 3-vägs Horn Aktiv 3-vägs aktiv 3-vägs Impedans 8 Ω 8 Ω 8 Ω - Bas-mellan-didsk Ω Ω Märkeffekt RMS 600 W 600 W 600 W Bas/Mellan/Disk (W) 400/200/ /200/200 Musikeffekt W Bas/Mellan/Disk (W) 800/400/ /400/400 SPL 1 W/1 m 98 db 100 db 101 db 100 db 100 db Max. SPL 129 db 131 db 132 db 131 db 131 db Frekvensomfång Hz 50 Hz 15 khz Hz 50 Hz 15 khz 50 Hz 15 khz (-10 db Spridningsvinkel 120 x x x 30 (H x V 1 khz (-6 db) Spridningsvinkel 90 x x x 5 km (H x V) 10 khz (-6 db) Passivt delningsfilter 700 Hz 4 khz Rek. Aktiv delning 124 Hz 124 Hz 124 Hz 124/700 Hz/4 khz 124/700 Hz/4 khz Talspoleskydd Sub Bas/Mellan/Disk. Sub Bas/Mellan/Disk. Bas/Mellan/Disk. Diskantelement DH 2T/HPT 94 DH 2T/HPT 94 DH 2T Line Array Best. Nr / / X Mellanreg.element C8 Line Array C8 Line Array C8 Line Array Best. Nr. 4 x x x Baselement DL 15 Y DL 15 Y DL 15 Y Best. Nr Subbaselement EVX 180 B EVX 180 B Best. Nr Anslutning Fullrange 4-polig 1+/1- Diskant System 8-pol. 4+/4-8-pol. 4+/4- Mellanregister 4-pol 2+/2-8-pol. 3+/3-8-pol. 3+/3- Bas 8-pol. 2+/2-8-pol. 2+/2- Subbas 4-polig 1+/1-4+8-pol. 1+/1- Mått mm (B x H x D) 600 x 615 x x 495 x x 915 x x 495 x x 495 x717 Utan hjul & fodral 600 x 600 x x 600 x x 900 x x 600 x x 600 x589 Vikt kg ,5 59,5 Låda 18 mm Björkplywood Färg Svart Ytfinish Polyuretan Stålgallerfront Sprutlackerad Handtag 2 st. 2 st. 6 st. 2 st. 2 st. Hjul 4 x 100 mm Garanti 3 år 14

15

16 Copytight Standard Audio AB 2002
