TXA100 Konfigurationsverktyg Installationsmanual

Transkript

1 TXA100 Konfigurationsverktyg 03/2017 6LE001478E

2 1. INTRODUKTION SYFTE MED DOKUMENTET... 5 ÖVERSIKT AV KNX-PROJEKTEN ALLMÄN PRESENTATION KONFIGURATION OCH HANTERING AV KNX-PROJEKTEN PRESENTATION AV KONFIGURATIONSVERKTYGET TXA Sammansättning av paketet Allmän vy Konfigurationsservern Uppdatering av konfigurationsserverns programvaruversion Automatisk drift/router Tekniska specifikationer PROJEKT INSTALLATION AV MASKINVARA Kabelansluten Ethernet-anslutning WiFi Ethernet-anslutning DRIFTSÄTTNING AV PROGRAMVARAN Installation av uppstartaren Tillämpning med Ethernet trådbunden anslutning Driftsättning med WIFI-anslutning För IOS För Android För Windows Med en webbläsare Byt namn på WIFI-routern (SSID) FÖRSTA IGÅNGSÄTTNINGEN MINA PROJEKT SKAPA NYTT PROJEKT IMPORTERA DATA Från en surfplatta eller en smarttelefon Från en dator ÖPPNA ETT PROJEKT REDIGERA ETT PROJEKT SÖKA PRODUKTER ANALYSERA PROJEKTET FÖR ATT HITTA DESSA PRODUKTER Nytt projekt Befintlig installation INDIKATION PÅ KNX- OCH RF-ANSLUTNING DEFINIERA BOSTADENS STRUKTUR ModifierA strukturen PÅ bostaden Tilldela en produkt eller en sökväg INSTÄLLNING AV PRODUKTER/KANALER STÄLLA IN PRODUKTER Allmän funktion Funktionsparametrar Produktunderhåll Sortera och filtrera produkter INSTÄLLNING AV KANALER Inställning enligt kanal Sortera och filtrera enligt kanaler LOKALISERING Igångsättning i läget "Lokalisering" Lokalisering av de olika produkterna Lokalisering av olika kanaler Fysisk indikering Stoppa Lokaliseringsläget" VISUALISERING MEDDELANDEN

3 7. SKAPA LÄNKAR SKAPA LÄNKEN MELLAN PRODUKTERNA Enkel länk Kompletterande länk TA BORT LÄNKEN MELLAN PRODUKTERNA DEFINIERA EN AUTOMATISK LÄNK Automatisk länk i produkterna Datum och tid Ljusstyrka Information dag/natt Utetemperatur Vindhastighet Oväderslarm Automatisk länk via parameter Solspårning Oväderslarm ADRESSINTERVALL SOM ANVÄNDS AV KONFIGURATIONSVERKTYGET INSTALLATIONSLEDNING AVLÄS INSTALLATIONEN FABRIKSÅTERSTÄLLNING Fabriksåterställning (av projektet) Fabriksåterställning av okända TP produkter Fabriksåterställning av okända RF-produkter NEDLADDNING RF-KOPPLARE Fabriksåterställning av RF-kopplaren Détektera RF-kopplaren EXPORTERA Säkerhetskopiera projekt Exportera projekt till Domovea Exportera projektet till domovea (direkt) Exportera projektet till domovea (lokalt) Från en dator Projektrapportens format YTTERLIGARE FUNKTIONER I MENYERNA ONLINE/OFFLINE KONFIGURATION MENYN INSTÄLLNINGAR Profilhantering Konfigurera servern Uppdaterad KNX Nätverk Tidsplanering Fjärråtkomst Serveralternativ Alternativ klient Diagnostik Om FUNKTIONER I PROJEKTET Importera projekt TX Hantera ett radioprojekt Ersätta en produkt Duplicering av en produkt Scenfunktion TILLÄGGSPRODUKTER PRODUKTLISTA Trådbundna produkter Modulära produkter Radioprodukter Andra produkter ENKELRIKTADE RADIOPRODUKTER TVÅVÄGS RADIOPRODUKTER MED BATTERI MEDIEKOPPLARENS UTVÄXLING FUNKTION MED EN KNX-KLOCKA

4 DRIFT MED SKYMNINGSOMKOPPLARE DRIFT MED TERMOSTAT DRIFT MED EN TX450-DISPLAY DRIFT MED EN ENERGIHANTERARE DRIFT MED FÖRBRUKNINGSINDIKATOR FUNKTION FÖR INSTÄLLBARA INGÅNGAR KOPPLING TILL LARMGRÄNSSNITTET KONTAKTER MED RADIOINGÅNGARNAS HUBB

5 1. INTRODUKTION 1.1 SYFTE MED DOKUMENTET Beskrivningarna i denna handbok är avsedda att låta installatören bekanta sig med konfigurationsverktyget som tillhandahålls av Hager. Procedurerna i den här bruksanvisningen är avsedda att hjälpa installatören, under installationen, med konfigurationen av KNX-systemet med hjälp av konfigurationsverktyget. Beteckning och referensprodukter: - TXA100: Konfigurationsverktyg - TJA665: Konfigurationsserver 1.2 ÖVERSIKT AV KNX-PROJEKTEN Ett KNX-projekt är en elektrisk installation där produkterna kommunicerar trådbundet eller via en trådlös buss för att skicka eller ta emot kommandon. Ett KNX-projekt har olika typer av produkter som kan klassificeras: - Enligt anslutningen till KNX-bussen: o Fasta produkter: de är anslutna till KNX busskabeln som uppfyller KNX-specifikationerna. o Radioprodukter: de är anslutna till bussen genom en radiolänk som stämmer överens med KNXradiospecifikationer. Radiokommunikationen kan vara: a) Enkelriktad: produkterna är endast sändare. b) Dubbelriktad: produkter är både sändare och mottagare. - Beroende på deras funktion i projektet o Ingångsprodukter: de ger kommandon (knappar, strömbrytare, närvarodetektor, etc.). En insatsvara kan ha flera ingångskanaler: tryckknappar med flera knappar, etc. o Utgångsprodukter: de tar emot kommandon och aktiverar de anslutna programmen (belysning, jalusier, etc.). En utgångsprodukt kan ha flera utgångskanaler: utgångsmodul för belysning med sex kanaler för att styra sex belysningskretsar, etc. o Systemprodukter: de är nödvändiga för driften av projektet: bussmatning, trådbundna mediekopplare/radiobuss, etc. 5

6 Ett KNX-projekt kan vara: - Bara radio: alla produkter (enkelriktade eller dubbelriktade) i projektet kommunicerar via radiovågor. - Helt kabelansluten: alla produkter i projektet kommunicerar genom KNXkabeln - Blandat: projektet omfattar både radio- och trådanslutna produkter: I et blandat projekt är det nödvändigt att installera en mediekopplare. Mediernas koppling gör det möjligt att kommunicera med varandra trådbundna produkter och radioprodukter. 6

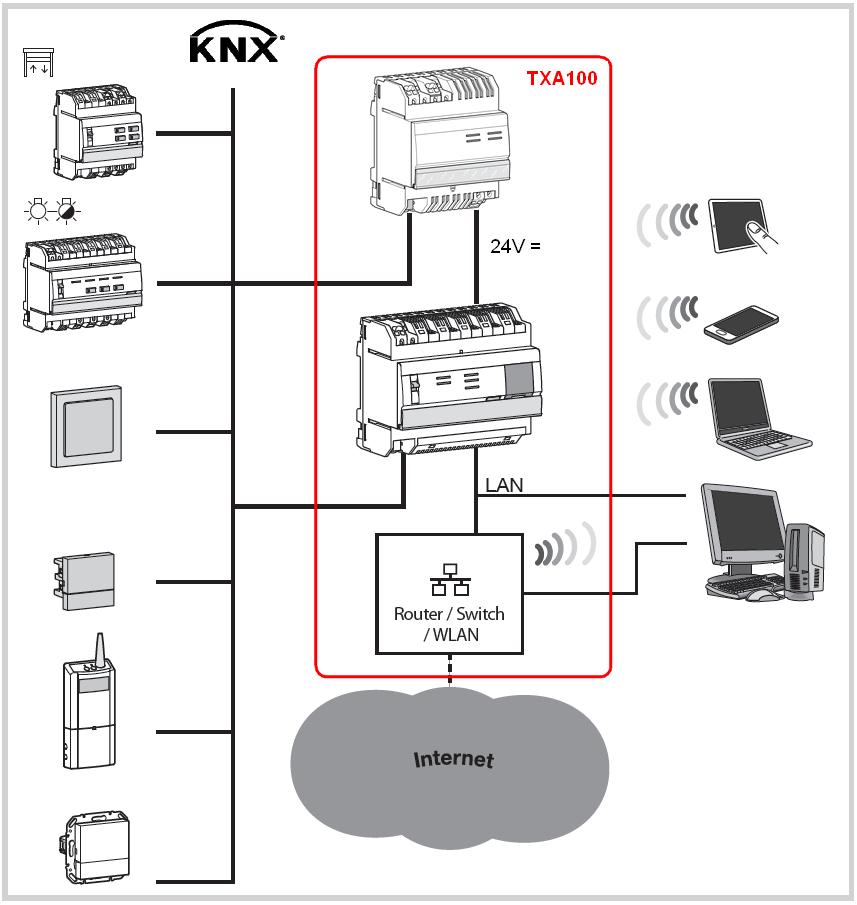

7 2. ALLMÄN PRESENTATION 2.1 KONFIGURATION OCH HANTERING AV KNX-PROJEKTEN I ett KNX-projekt, efter att ha monterat och anslutit alla produkter som projektet består av, ska du gå till dess konfiguration. Denna konfiguration görs med ett verktyg: TXA100. En konfiguration av ett KNX-projekt innebär: - En identifiering och lokalisering av de olika produkterna i projektet: tryckknappar, ljusutgångsmoduler, etc. - En tilldelning av en funktion till varje post, exempelvis en tryckknapp: slå på ljuset, höj upp jalusi, sätta på värmekomforten, etc. - Att skapa länkar mellan in- och utgångar för att definiera vilken (-a) ingång (-ar) som kontrollerar utgångarna. Det är alltså möjligt att definiera en ingång som styr flera utgångar och utföra gruppkommandon eller scenkommandon. Konfigurationen måste sedan sparas som en fil (som heter projektfil) i ett externt minne som en USB-enhet eller dator. 2.2 PRESENTATION AV KONFIGURATIONSVERKTYGET TXA SAMMANSÄTTNING AV PAKETET Leverans i en låda som omfattar: -en TJA665 konfigurationsserver -en strömförsörjning TXA114 - Buss KNX och 24 V= - en WiFi-router -en RJ45 Ethernet-anslutningskabel 7

8 2.2.2 ALLMÄN VY Konfigurationsverktyget innehåller: - En konfigurationsserver: Konfigurationsservern är en CPU med programmet för att konfigurera systemet. Den har en KNX-anslutning och en Ethernet-anslutning. - En WiFi-router: WIFI-routern möjliggör kopplingen mellan konfigurationsservern och användargränssnitten (PC, surfplattor, smartphones osv.). - En KNX-matningsbuss och 24 V =: Strömförsörjningen ger en spänning på 24 V = för konfigurationsservern och 30 V för KNX-bussen vid behov. Nedanstående diagram visar hårdvaruarkitekturen för en installation med konfigurationsverktyget: Systemet bygger på två olika nätverk: - KNX-nätverk (kabel, radio eller blandad) som alla KNX-sensorer, ställdon, strömbrytare, etc. är installerade i, - Ethernet IP-nätverk där alla kunder är anslutna till LAN (Local Area Network): PC, pekskärmar, handdatorer etc. 8

9 2.2.3 KONFIGURATIONSSERVERN TJA665 är en KNX server för konfiguration av KNX-produkten i läget Easy. Det gör det möjligt att konfigurera alla Hager och Berker märkesvaror och integrera läget Easy. Produkten ansluts: å ena sidan till KNX-bussen genom anslutningen ; å andra sidan till det lokala IP-nätet genom en av de två Ethernet-portarna eller. Produkten är utrustad med ett konfigurationsprogram för KNX-produkter. Denna programvara fungerar tillsammans med webbläsarna på surfplattor, smartphones och datorer. OS kompatibilitet: ios 8, Android 4.4, Windows 8.1 Webbläsare: IE11, Chrome 35, Firefox 37. 9

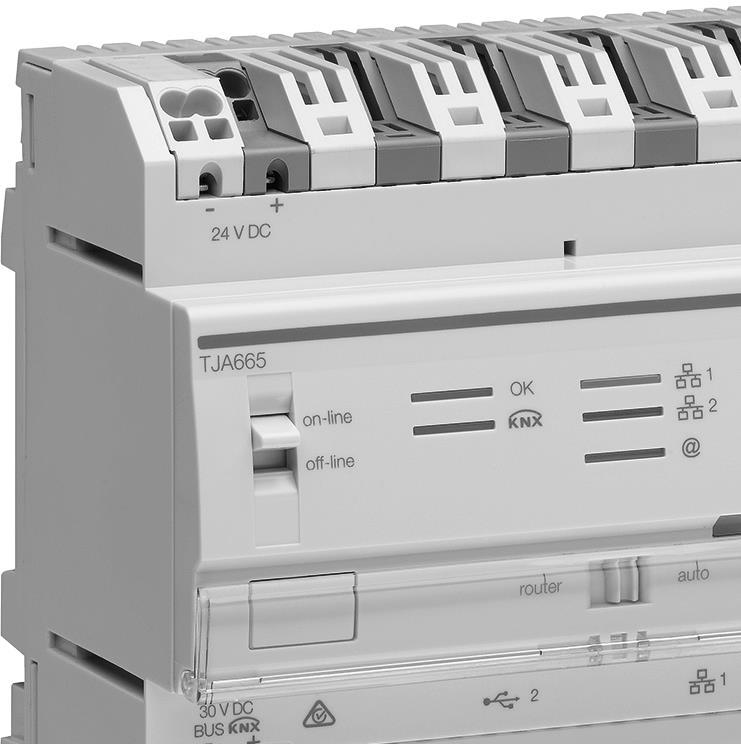

10 Följande tabell sammanfattar innebörden av varje lysdiod LED-funktion Referensly sdiod LED-färg Beskrivning Ström Av Produkt ej strömsatt Grönt blinkande sken Fast grönt sken Rött blinkande sken Fast rött sken Produktstartfasen Produkt igångsatt Produkten försörjs med gångreserv OS laddningsfel KNX Av Produkten försörjs med gångreserv Ethernet 1 och 2 Grönt blinkande sken Fast grönt sken Fast rött sken Ansluten till KNX-bussen - trafikbuss Ansluten till KNX-bussen - ingen trafikbuss Ingen anslutning till KNX-bussen och Av Inget nätverk (eller fungerar på gångreserv) Grönt blinkande sken Fast grönt sken Fast rött sken Rött blinkande sken Ingen upptäckt DHCP-server, som arbetar på IP reservadress Detekterat nätverk och IP-adress tilldelad IP-adresskonflikt Inväntar IP-adresstilldelning Portal Av Ingen anslutning till Hagerportalen Busspänning finns Grönt blinkande sken Fast grönt sken Försöker ansluta till Hagerportalen Logga in till Hagerportalen som etablerats Fast rött sken Hagerportalen är otillgänglig eller anslutning avvisas Fast rött sken Kontrollera busspänningen genom att trycka kort på BP. Belysningen av den röda lysdioden indikerar närvaron av KNX-bussen. 10

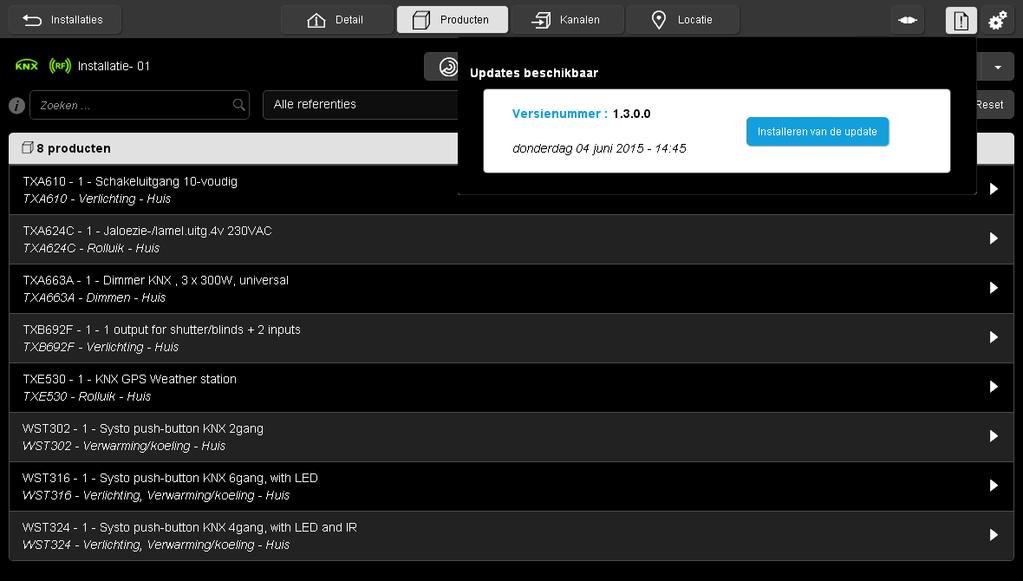

11 2.2.4 UPPDATERING AV KONFIGURATIONSSERVERNS PROGRAMVARUVERSION Anmärk: Före första användningen är det absolut nödvändigt att genomföra en uppdatering av konfigurationsserverns programvaruversion. Uppdateringen sker på 2 sätt: - Automatisk Anslut konfigurationsverktyget på internetlådan. Nätverksanslutningen och fjärrserveranslutningen används för att uppdatera och det sker automatiskt (se kapitel för konfiguration av den automatiska uppdateringen). - Manuellt Uppdateringsfilen finns på Hagers hemsida. För att uppdatera konfigurationsserverns programvaruversion: o o o Ta ett tomt USB-minne. Kopiera uppdateringsfilen på USB-minnet, Sätt in USB-minnet i en USB-port på konfigurationsservern. Lysdioden OK blinkar i ungefär en minut och lyser sedan med ett fast sken. o Ta bort USB-minnet. Servern är uppdaterad med den nya programvaruversionen. 11

12 2.2.5 AUTOMATISK DRIFT/ROUTER Brytaren används för att välja driftläge för Ethernetnätverket. Omställare Ethernet-portarnas beteende SEL COM Ethernet-port 1 Ethernet-port 2 Hagerportal KNX-buss Automatiskt Online Detta är det normala driftläget när konfigurationsservern är ansluten till en extern router. De 2 portarna är utbytbara och konfigurerbara i DHCP eller fast IP. - Som DHCP-klient (fabriksinställt läge), väntar TJA665 på en IP-adress från en DHCP-server som är ansluten till nätverket (router). Om ingen adress har tilldelats efter 40 sekunder, tar TJA665 automatiskt reservadressen: I fast IP-adress, tar konfigurationsservern omedelbart hänsyn till inställningarna på fliken Server konfiguration - Internet" i konfiguratorns inställningsmeny: IP-adressen för gränssnittet Nätmask Standard Gateway-adress Varning: Även i fallet med IP-adresskonflikt i nätverket (annan utrustning använder redan den definierade IPadressen), växlar inte modulen automatiskt till reservadressen. Ansluten Ansluten offline Detta läge är ett reservläge där de två portarna är utbytbara. De konfigureras sedan automatiskt som en DHCP-klient. - Om ingen IP-adress tilldelas av en DHCP-server efter 40 sekunders väntan, tar konfigurationsservern automatiskt reservadressen Frånkopplad Frånkopplad Router Online Ska användas när en dator är ansluten direkt till konfigurationsservern. Det här läget aktiverar den inbyggda DHCP-servermodulen. De 2 portarna är utbytbara och konfigureras med följande parametrar: - IP-adressen för gränssnittet: Nätmask: Adress för default gateway: Ansluten Ansluten offline Detta läge är ett reservläge. De 2 portarna är utbytbara och konfigureras i DHCP-klient. - Om ingen IP-adress tilldelas av en DHCP-server efter 40 sekunders väntan, tar det virtuella gränssnittet för konfigurationsservermodulen automatiskt reservadressen Frånkopplad Frånkopplad 12

13 2.2.6 TEKNISKA SPECIFIKATIONER KNX-matning KNX-buss TBTS 30 V = Mycket låg extern säkerhetsspänning Förbrukningen i busslinjen 10 ma - 30 V = Förbrukningen i hjälpmatningen 200 ma max V = Förbrukning Typisk/Vila på KNX-bussen Förbrukning Typisk/Vila i 24 V Ethernet och USB ej ansluten Maximal avledning (24 V utgång) Förbrukning PoE Tid som datum och tid sparas Ethernet kommunikationsnät Bussanslutning Kraftförsörjningskontakt Ethernet nätuttag/ip Funktionstemperatur i Lagringstemperatur i Totalmått USB2-gränssnitt 2 Installationsläge Drifthöjd Föroreningsgrad 2 Överspänning Skyddsfaktorer (kapsel) (kapsel under vristbit) Slaghållfasthet Överspänningskategori 24 V DC strömförsörjning via TBTS Hager TGA200 eller TXA114 eller via PoE 8 ma 100 ma 5W 50 ma Minst 1 år 2 x 100/1000 BaseT 0,6-0,8 mm² 0,75-2,5 mm² 2 x RJ45 0 C -> + 45 C - 20 C -> 70 C 6 x 17,5 mm DIN-skena <2 000 m 4 kv IP20 IP30 Standarder SS-EN , SS-EN , SS-EN , IEE at, USB 2.0, Handbook KNX 2.1 IK04 III 13

14 3. PROJEKT För att ställa in ett KNX-projekt ska projektet anslutas till konfigurationsverktyget. - Anslut konfigurationsverktyget till KNX-bussen och IP-nätverket vid behov (se kapitel 3.1). Välj en plats i mitten av bostaden så att WiFi räckvidd är tillräcklig. - Slå på konfigurationsverktyget - Anslut konfigurationsservern med hjälp av ett användargränssnitt (PC, surfplattor, smartphones osv.) (se kapitel 3.2). - Kontrollera att konfigurationsverktygets program är uppdaterat (se kapitel 2.2.4). Konfigureringsverktyget är nu redo för inställning av projektet. 3.1 INSTALLATION AV MASKINVARA KABELANSLUTEN ETHERNET-ANSLUTNING Kopplingsschema ETHERNET KNX 14

15 Använd nätverkskabeln för att ansluta Ethernet-porten på datorn till RJ45-kontakt. Placera den vertikala brytaren A på TJA665 i läget on-line och den horisontella brytaren B som fi nns under etiketthållaren i läget "PC". Anslut väskan till anordningens KNX-buss via kontakten Anslut strömkabeln till vägguttaget och spänningssätt väskan genom att trycka på brytaren : LED-lamporna OK, C1 och C2 på enheten TXA114 lyser med fast grönt ljus När LED-lamporna OK, och på TJA665 lyser med fast grönt ljus, går det att ansluta till anordningen 15

16 3.1.2 WIFI ETHERNET-ANSLUTNING Kopplingsschema WIFI ETHERNET KNX Anslut nätverkskabeln mellan LAN-porten på Wi-Figränssnittet och RJ45-uttaget Anslut Wi-Fi-gränssnittet till strömuttaget. Placera den vertikala brytaren A på TJA665 i läget on-line och den horisontella brytaren B som fi nns under etiketthållaren i läget "auto". Anslut väskan till anordningens KNX-buss via kontakten 16

17 Anslut strömkabeln till vägguttaget och spänningssätt väskan genom att trycka på brytaren : LEDlamporna OK, C1 och C2 på enheten TXA114 lyser med fast grönt ljus. Kontrollera att Wi-Fi-gränssnittet är i routerläge. När LED-lamporna OK, och på TJA665 lyser med fast grönt ljus, går det att ansluta till anordningen 17

18 3.2 DRIFTSÄTTNING AV PROGRAMVARAN INSTALLATION AV UPPSTARTAREN Uppstartaren är ett program för att välja och snabbt starta konfigurationsverktyget. Detta program är tillgängligt för ios, Android och Windows. IOS - Gå till Apple Store - Sök efter programmet Easy Tool - Välj och installera programmet Easy Tool En ikon Easy Tool visas på skrivbordet Android - Gå till Play store - Sök efter programmet Easy Tool - Välj och installera programmet Easy Tool En ikon Easy Tool visas på skrivbordet 18

19 Windows - Hämta installationsprogrammet Easy Tool (på webbplatsen). - Installera programmet Easy Tool. En ikon Easy Tool visas på skrivbordet Anmärk: Programinstallationen Easy Tool är inte obligatorisk. Anslutningen till konfigurationsservern kan göras med en webbläsare (se kapitel ) TILLÄMPNING MED ETHERNET TRÅDBUNDEN ANSLUTNING - Öppna programmet Easy Tool Ett urvalsfönster för konfigurationsservrarna visas: - Välj konfigurationsverktygets server (TXA100) - Bekräfta ditt val Ett fönster visas på skärmen (se kapitel 3.3). 19

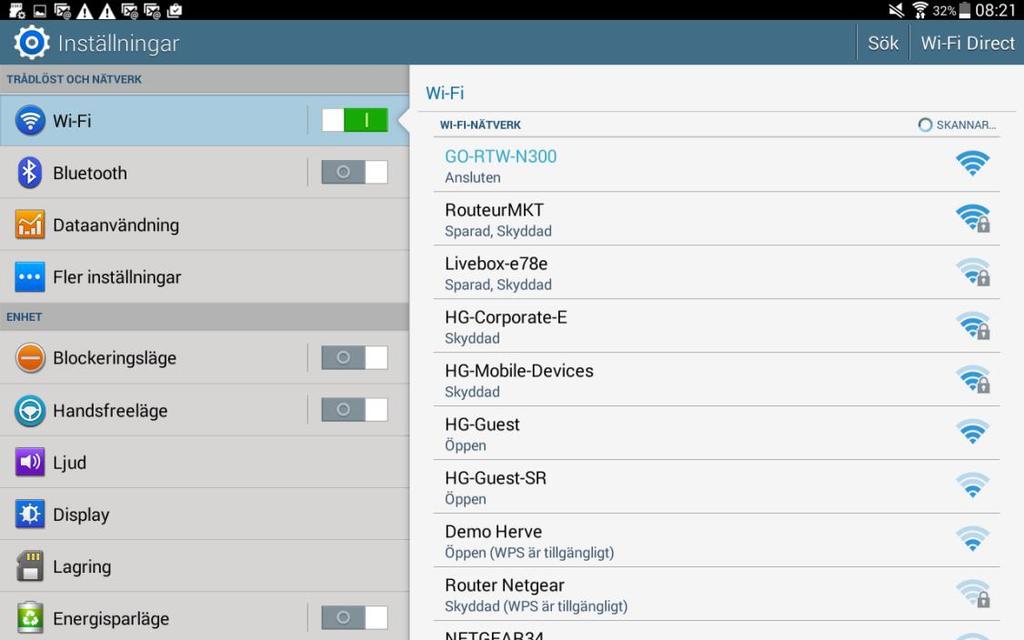

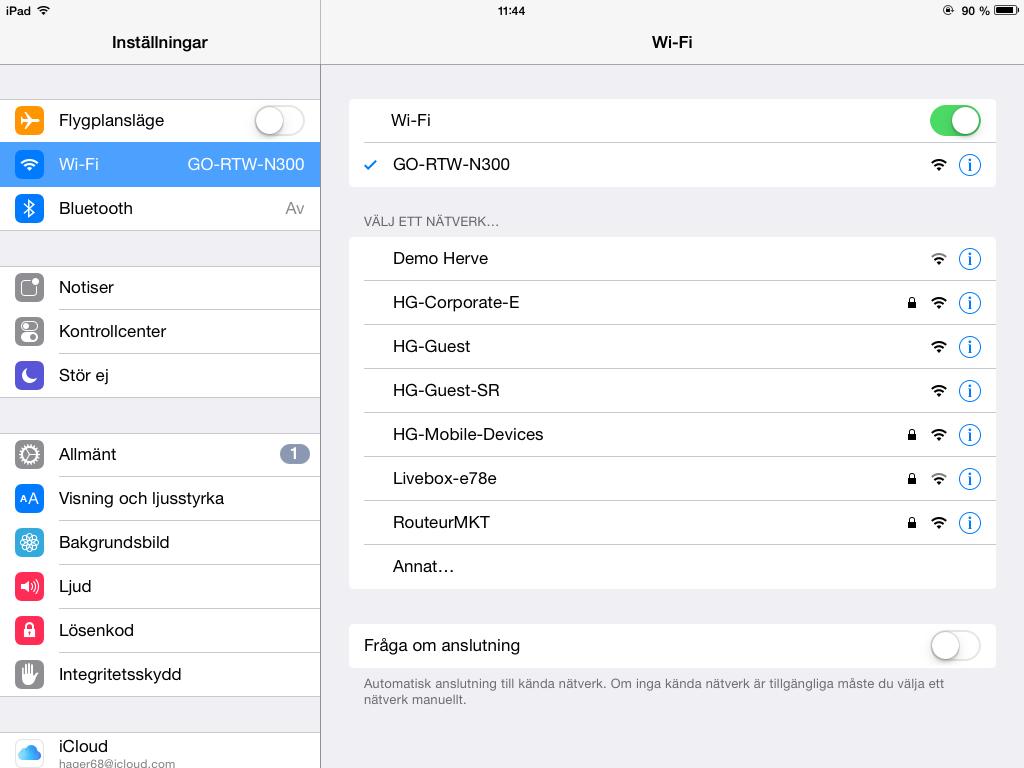

20 3.2.3 DRIFTSÄTTNING MED WIFI-ANSLUTNING För IOS - På din ipad eller iphone, gå till menyn för WiFi inställningar. - Välj konfigurationsverktygets WiFi-router. Anmärk: Om du vill ändra SSID för den trådlösa routerns adress, se kapitel Öppna programmet Easy Tool Ett urvalsfönster för konfigurationsservrarna visas: - Välj konfigurationsverktygets server (TXA100) - Bekräfta ditt val Ett fönster visas på skärmen (se kapitel 3.3). 20

21 För Android - På din smartphone eller surfplatta, gå till menyn för WiFi inställningar. - Välj konfigurationsverktygets WiFi-router. Anmärk: Om du vill ändra SSID för den trådlösa routerns adress, se kapitel Öppna programmet Easy Tool Ett urvalsfönster för konfigurationsservrarna visas: - Välj konfigurationsverktygets server (TXA100) - Bekräfta ditt val Ett fönster visas på skärmen (se kapitel 3.3). 21

22 För Windows - Klicka på ikonen WiFi på skrivbordet i Windows (längst ned till höger) - Välj konfigurationsverktygets WiFi-router. Anmärk: Om du vill ändra SSID för den trådlösa routerns adress, se kapitel Klicka på Anslut för att bekräfta. - Öppna programmet Easy Tool Ett urvalsfönster för konfigurationsservrarna visas: - Välj konfigurationsverktygets server (TXA100) - Bekräfta ditt val Ett fönster visas på skärmen (se kapitel 3.3). 22

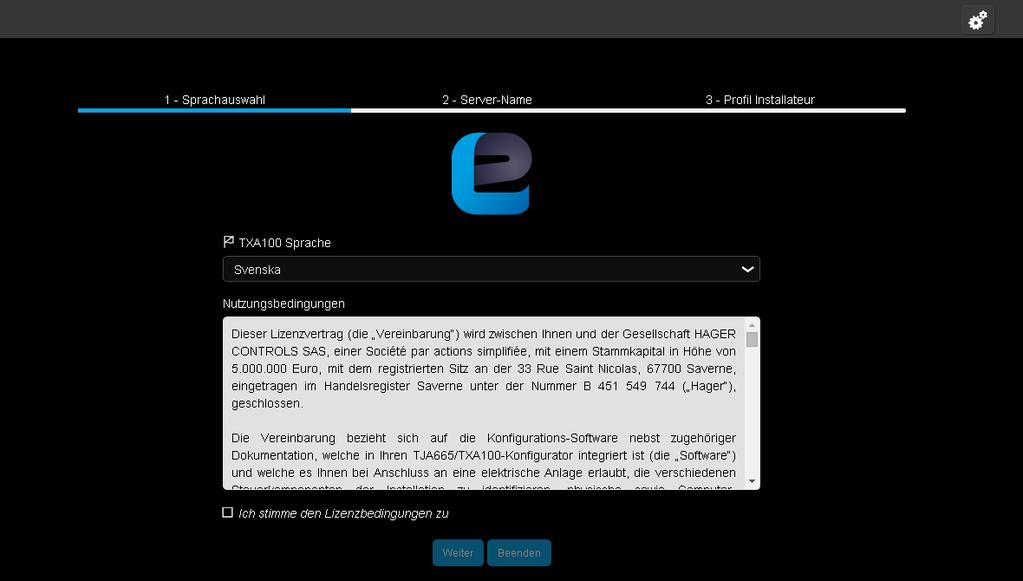

23 Med en webbläsare Programinstallationen Easy Tool är inte obligatorisk. Anslutningen till konfigurationsservern kan göras med en webbläsare (Operativsystemets kompatibilitet : ios 8, Android 4.4, Windows Navigatorns kompatibilitet: IE11, Chrome 35, Firefox 37). För att hitta IP-adressen för konfigurationsservern: - Starta webbläsaren - Skriv in IP-adressen för att ansluta till WiFi-routern (vanligen eller ) för att hitta IP-adressen för konfigurationsservern. - Hitta IP-adressen för konfigurationsservern - Skriv in IP-adressen för konfigurationsservern. Ett fönster visas på skärmen (se kapitel 3.3) BYT NAMN PÅ WIFI-ROUTERN (SSID) Som standard harden trådlösa routern alltid samma SSID-namn. Om flera trådlösa routrar är belägna inom samma radioräckvidd, måste varje router ha ett speciellt SSID-namn. Om du vill ändra SSID, följ stegen nedan: - Starta webbläsaren - Ange IP-adressen för att gå till WiFi-routerns inställning (vanligtvis eller ) - Gå till rubriken WIRELESS eller WIFI - Ange det nya SSID-namnet på ditt val - Spara konfigurationen. Därefter måste du återansluta din smartphone, surfplatta eller dator med det nya SSID-namnet. För ytterligare information, se bruksanvisningen för WiFi-routern. 23

24 3.3 FÖRSTA IGÅNGSÄTTNINGEN När du har valt server och vid den första användningen, visas följande skärm: Denna procedur görs vid första uppstart för att ställa in konfigurationservern enligt din profil. - Klicka på för att visa de språk som erbjuds. - Välj det språk som används i menyerna för konfigurationsservern. 24

25 - - Acceptera villkoren i licensen. - Klicka på nästa. Som standard motsvarar servernamnet produktens handelsreferens som kompletteras med en unik fabriksinställd beteckning. Om du vill ändra namnet på servern, fyll i fältet för detta ändamål. - Klicka på nästa. 25

26 - Denna profil motsvarar konfigurationsverktygets ägare. Den kommer att användas vid generering av konfigurationsdokument som skall överlämnas till ägaren av den konfigurerade projektet. - Fyll i installatörsprofilen. - Klicka på Avsluta. Ett fönster Konfiguration avslutad visas. Din väska fungerar nu. - Klicka på OK för att stänga fönstret. Anmärk: Konfigurationsverktyget tillåter upp till två samtidiga anslutningar (2 individuella skärmar). Denna funktion möjliggör att 2 användare får tillgång till inställningarna samtidigt. 26

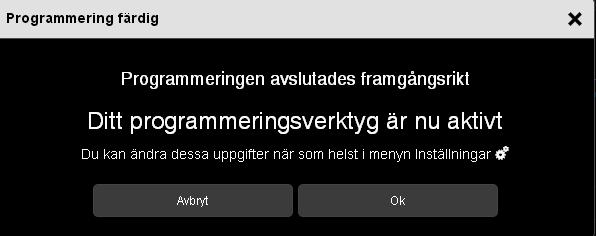

27 Installationsfönstret visas: Detta är standard startsida för framtida anslutningar. 27

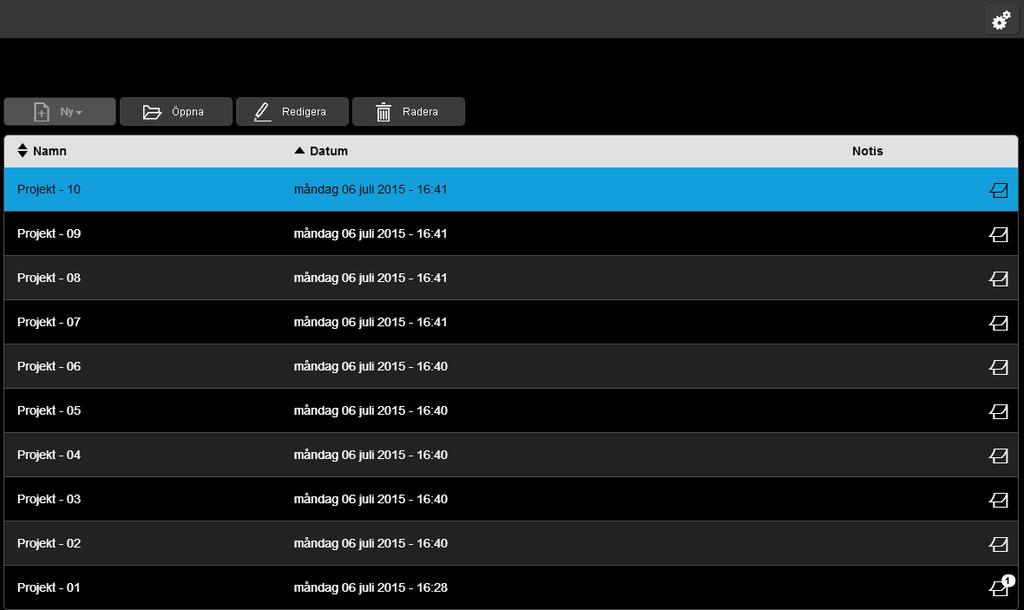

28 4. MINA PROJEKT I det här avsnittet kan du skapa ett nytt projekt, välja ett befintligt projekt eller importera en säkerhetskopia för ett projekt. Du kan lagra upp till 10 projekt (eller projekt) i konfigurationsservern. Anmärk: Det är viktigt att du har det elektriska kopplingsschemat till hands för att identifiera ledningarna för utgångsprodukterna. 4.1 SKAPA NYTT PROJEKT - Klicka på Ny så visas en rullgardinsmeny. - Klicka på Skapa nytt projekt. 28

29 Denna profil motsvarar bostadsägarens. Den kommer att användas vid generering av konfigurationsdokument som skall överlämnas till ägaren av den konfigurerade projektet. - Fyll i information som är nödvändig för att skapa ett projekt. - Klicka på Skapa för att slutföra skapandet. Projektet som skapats visas i konfigurationsservern. - Klicka på för att lägga till en promemoria om uppgifterna som ska utföras. I promemorian kan du ange några kommentarer angående projektet. 29

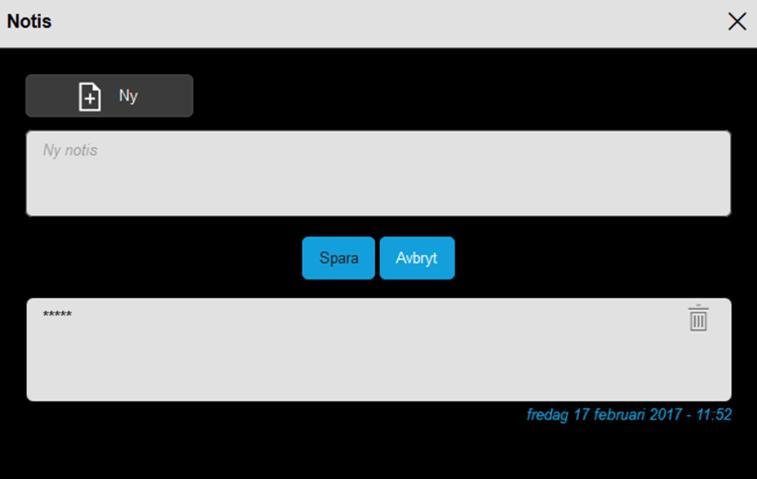

30 Till exempel är det möjligt att mata in en promemoria med datum för detekteringen av produkter eller datum när länkarna genomförandes. Ett fönster Promemorior öppnas. - Klicka på Ny - Beskriv de återstående uppgifter som skall utföras för påminnelse. - Klicka på Spara. När den extra uppgiften har lagts till, finns sammanfattningen av uppgiften i den undre delen med datum och tid för inmatningen. - Klicka på för att stänga fönstret. Anmärk: För att ta bort notisen, klicka på. 30

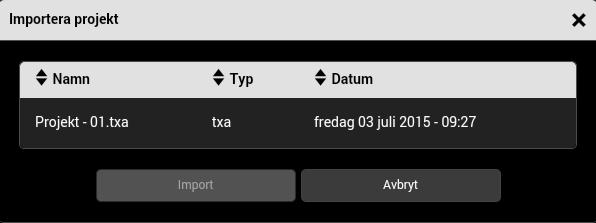

31 I installationsvyn räknas antalet promemorior. 31

32 4.2 IMPORTERA DATA Från ett projekts exportfil, kan du importera den befintliga installationen. Olika typer av import är möjliga: - Gamla projekt TXA100 som ska återanvändas eller kompletteras - Anläggning utförd med ett TX100-verktyg. Denna import kan göras från en surfplatta eller smartphone genom att ansluta en USB-enhet till konfigurationsservern eller från en PC FRÅN EN SURFPLATTA ELLER EN SMARTTELEFON - Sätt i USB-enheten som innehåller inställningarnas säkerhetskopia till en USB-port på konfigurationsservern. - Klicka på Ny för att visa en listruta. - Klicka på Importera projekt. 32

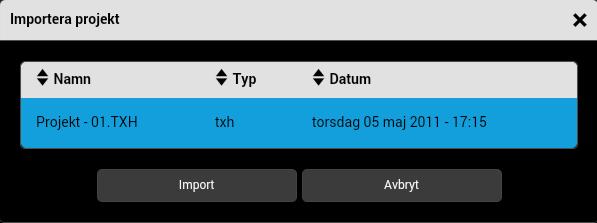

33 Ett fönster "Importera projekt" visas: En lista över inställningarnas säkerhetskopia visas: - Välj inställningens säkerhetskopia som du vill importera. Anmärk: Installationen som ska importeras är i formatet ".txa" (fil TXA100) eller ".txh" (fil TX100). - När du har valt filen klickar du på Importera. - Efter importen, ta ut USB-enheten FRÅN EN DATOR - Klicka på Ny för att visa en listruta. - Klicka på Importera projekt. 33

34 Ett fönster "Importera projekt" visas: - Klicka på Bläddra för att välja installationsfilen som ska importeras. Ett fönster visas: - Välj önskad installationsfil och klicka på Öppna. Anmärk: Installationen som ska importeras är i formatet ".txa" (fil TXA100) eller ".txh" (fil TX100). När du har valt filen klickar du på Importera. 34

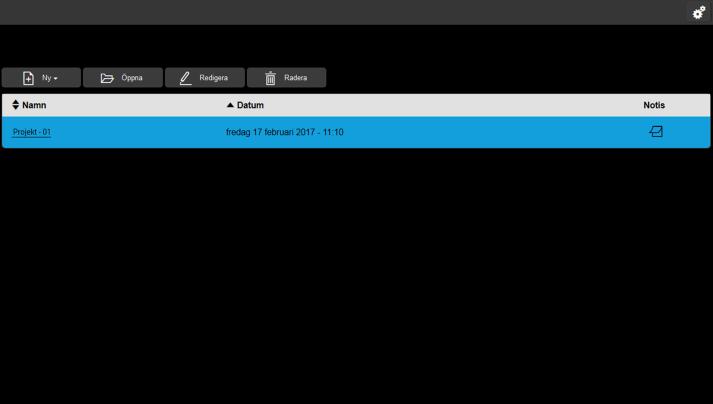

35 4.3 ÖPPNA ETT PROJEKT Flera projekt kan lagras i konfigurationsservern. - Välj ett projekt och klicka på de önskade flikarna: Öppna : Installationsinställningarna kan nås på denna nivå. Detta gör att du kan visa, konfigurera och ändra ett projekt. Redigera: Informationen om projektet kan ändras på denna nivå. Denna profil motsvarar bostadsägarens. Den kommer att användas vid generering av konfigurationsdokument som skall överlämnas till ägaren av den konfigurerade projektet. Radera: Sparningen av projektets konfiguration tas bort ur konfigurationsserverns internminne. Anmärk: Du kan lagra upp till 10 projekt (eller projekt) i konfigurationsservern. Det är viktigt att regelbundet säkerhetskopiera projekt på en extern backup (se kapitel 8.4.1) 35

36 4.4 REDIGERA ETT PROJEKT Informationen om projektet kan ändras på denna nivå. Denna profil motsvarar bostadsägarens. Den kommer att användas vid generering av konfigurationsdokument som skall överlämnas till ägaren av den konfigurerade projektet. Om du vill ändra ett befintligt projekt, klicka på Redigera. Ett fönster "Ändra projekt" öppnas: - Ändra önskade fält. - Bekräftaför att spara uppgifterna. 36

37 5. SÖKA PRODUKTER I det här avsnittet kommer alla produkter som är anslutna till KNX-systemet att listas och identifieras av konfigurationsverktyget. 5.1 ANALYSERA PROJEKTET FÖR ATT HITTA DESSA PRODUKTER Det finns 2 metoder för att söka produkter: - I ett nytt projekt: ett fönster för att skanna produkter visas eftersom ingen produkt finns i projektet. - I ett befintligt projekt: för att skanna de produkter som lagts till i projektet NYTT PROJEKT - Klicka på Starta sökningen för att söka efter de olika produkterna i ett projekt. Följande fönster visas: Konfigurationsverktyget söker efter olika TP-produkter. Om konfigurationsverktyget eller installationsverktyget har en TR131-mediakopplare, kommer en sökning efter olika RF-produkter göras. 37

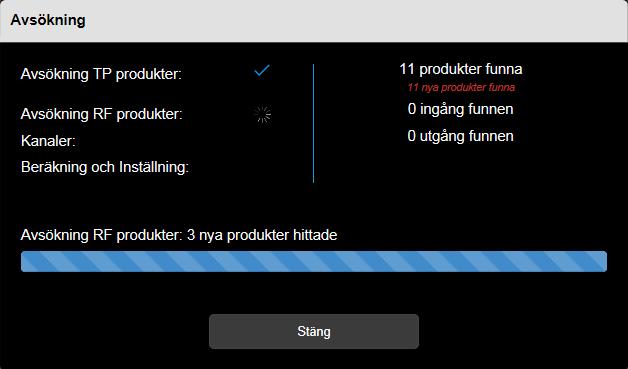

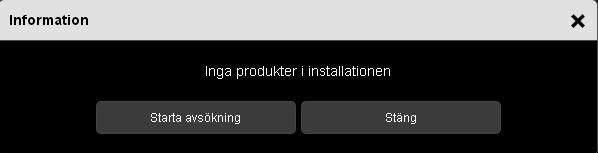

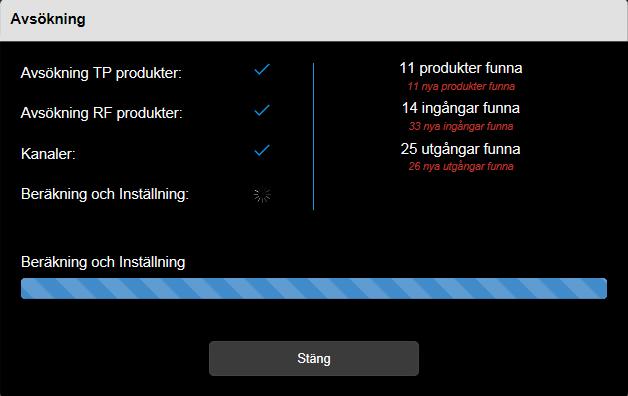

38 Konfigurationsverktyget har hittat olika produkter. Sökningen sker i in- och utgångar som associeratsmed produkten. Fönstret visar ett antal produkter som detekterats och tillhörande antal ingångar och utgångar. I slutet av sökningen visar konfigurationsverktyg listan över produkter som har hittats. 38

39 5.1.2 BEFINTLIG INSTALLATION - Klicka på knappen Produkter. - Klicka på Starta sökningen för att söka efter produkterna som lagts till i projektet. Följande fönster visas: Fönstret visar ett antal nya produkter som detekterats med röd färg och tillhörande antal ingångar och utgångar. Då installation har upptäckts, klickar du på Avsluta. Anmärk: Endast produkter med fabriksinställning kan upptäckas. För en produkt som redan fanns i ett tidigare projekt krävs en fabriksåterställning av produkten. 39

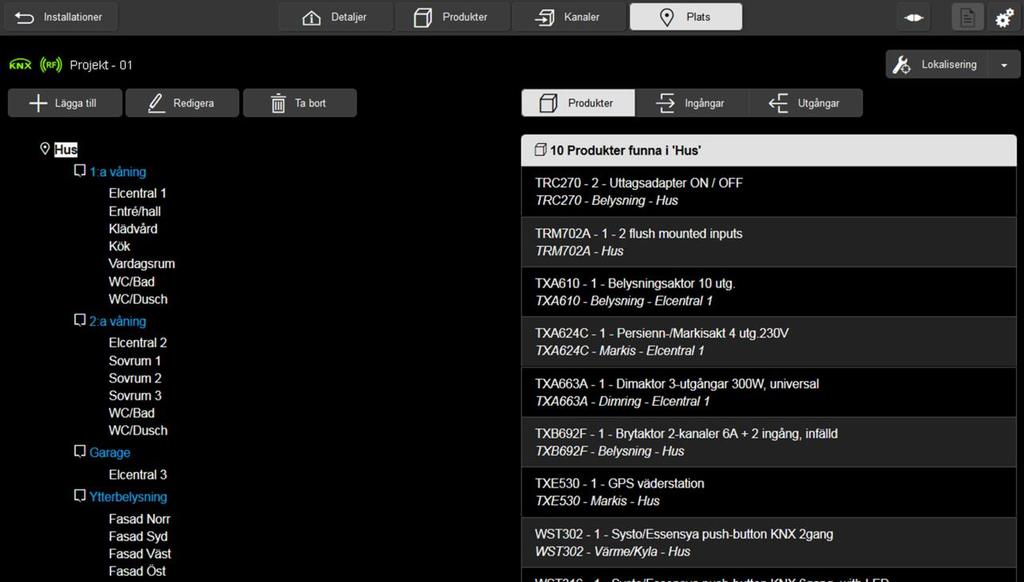

40 5.2 INDIKATION PÅ KNX- OCH RF-ANSLUTNING Symboler som gör det möjligt att oavbrutet känna till anslutningsstatus med KN-bussen i TP eller RF. Konfigurationsverktyget TXA100 är korrekt ansluten till KNX-bussen Konfigurationsverktyget TXA100 är inte ansluten till rätt buss eller det är i offlineläge Konfigurationsverktyget TXA100 är inte korrekt ansluten till KNX-bussen Mediekopplaren är korrekt ansluten Medierna kopplaren har upptäckts men det är inte relaterad till projektet eller konfigurationsverktyget TXA100 är i offline-läge Projektets mediekopplare kan inte ansluta till konfigurationsverktyget TXA100 40

41 5.3 DEFINIERA BOSTADENS STRUKTUR Strukturen på bostaden används för att konfigurera de olika rummen i projektet. Detta steg kommer sedan att påverka en produkt eller en sökväg till ett rum för en ergonomisk vy. Dessa uppdrag kommer också att exporteras till domovea eller de kommer att upprepas. En standardstruktur föreslås men den kan modifieras efter behov MODIFIERA STRUKTUREN PÅ BOSTADEN - Klicka på fliken Platser för att visa arkitekturen. Knappen Lägg till gör att man kan skapa en ny enhet. - Välj den nivå eller tillägget där så krävs. Denna nivå bestämmer tillsatsen av en våning, ett rum eller en del av ett rum. Det är möjligt att ställa in maximalt 4 nivåer. 41

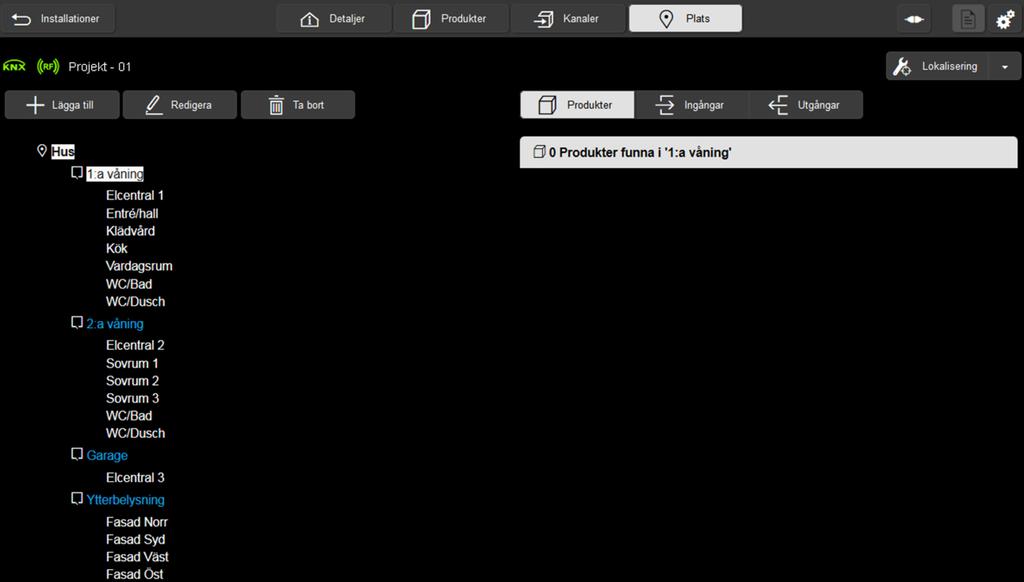

42 - Klicka på Lägg till så visas ett fönster Lägg till en ny plats : - Lägg till namnet på det nya rummet och klicka på Skapa. Knappen Redigera för att ändra namnet på ett rum som redan skapats. - Klicka på Redigera. Fönstret "Redigera en plats" visas: - Byt namn på rummet och klicka på Ändra. 42

43 Knappen Ta bort gör att man kan ta bort ett rum. - Välj den del du vill radera. - Klicka på Ta bort. Ett fönster Ta bort en plats" visas: - Klicka på Ja för att bekräfta raderingen. 43

44 5.3.2 TILLDELA EN PRODUKT ELLER EN SÖKVÄG Denna del gör det möjligt att tilldela en produkt eller en sökväg till en del på ett förenklat sätt. Funktionen Drag And Drop gör det möjligt att med en enda åtgärd tilldela en grupp produkter eller en samling ingångar och utgångar på ett och samma ställe. Tilldela produkter - Klicka på Produkter - Välj de produkter som skall tilldelas - Gör en Drag And Drop till det valda stället. 44

45 Tilldeningen av de valda produkterna har ändrats. Anmärk : De tilldelningar för ingångar och utgångar kopplade till produktenhar också ändrats. Tilldening av ingångar - Klicka på en Ingång - Välj de ingångar som skall tilldeas 45

46 - Gör en Drag And Drop till det valda stället. Tilldelningen av de valda ingångarna har ändrats. 46

47 Tilldelning av utgångar - Klicka på Utgångar - Välj de utgångar som skall tildelas - Gör en Drag And Drop till det valda stället. 47

48 Tilldelningen av de valda utgångarna har ändrats. 48

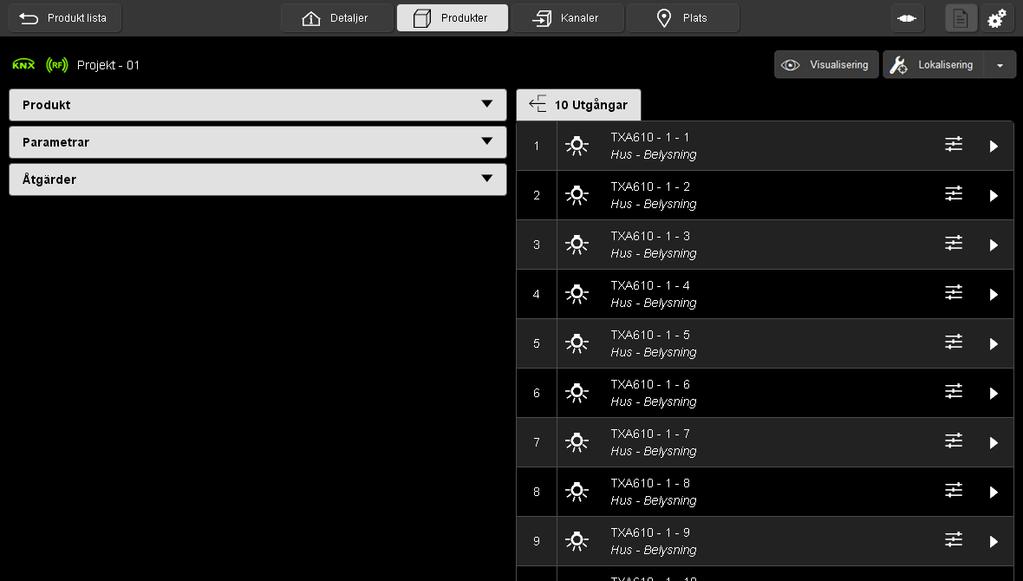

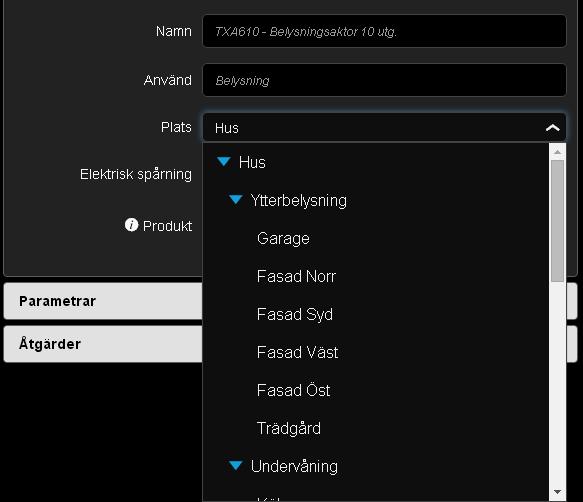

49 6. INSTÄLLNING AV PRODUKTER/KANALER I det här avsnittet kan du ställa in olika produkter och kanaler. 6.1 STÄLLA IN PRODUKTER ALLMÄN FUNKTION - Klicka på fliken Produkter för att visa förteckning över produkter för projektet. - Klicka på den önskade produkten för att ställa in olika parametrar. Följande fönster visas: 49

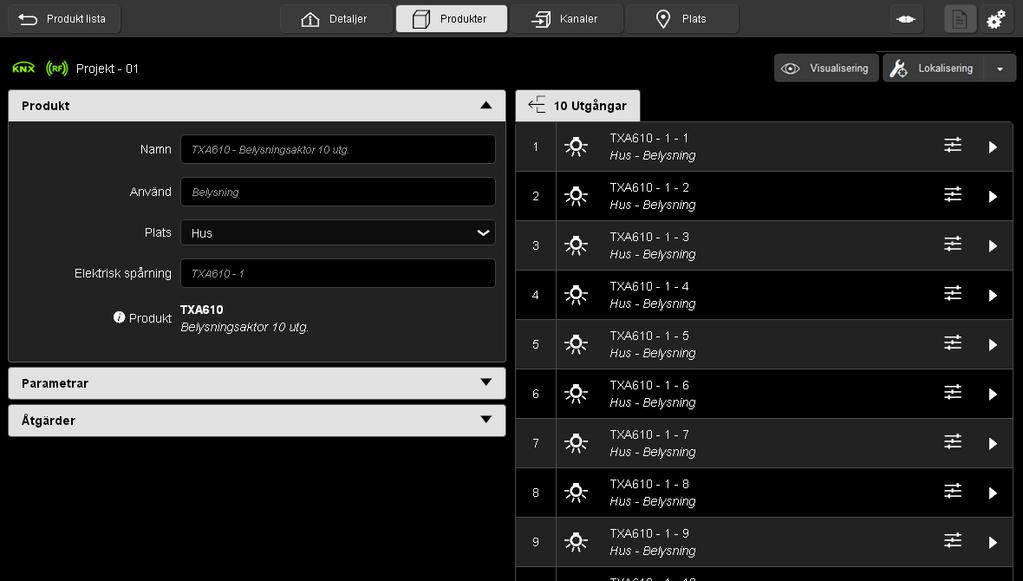

50 I det här fönstret finns: - till vänster på flikarna: Produkt: innehåller information om produkten Inställningar: anger hur produkten fungerar Åtgärder: gör det möjligt att utföra specifika åtgärder på produkten (Omstart, Fabriksåterställning osv.) - till högerfinns listan över utgångarna som är associerade till produkten. - Klicka på på fliken Produkt för att definiera produktinformationen. Namn: namnet på den valda produkten kan ändras. Användning: för att definiera produktens användning (belysning, fönsterlucka, markis osv). 50

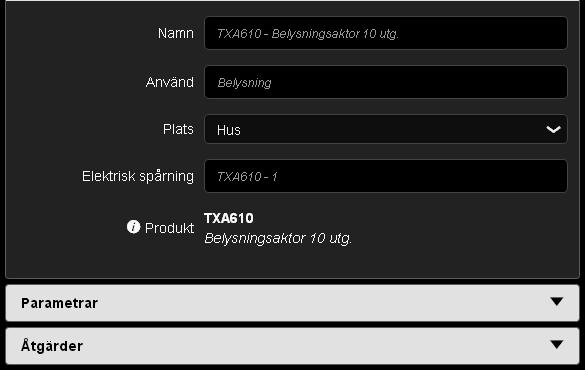

51 Plats: Klicka på för att välja platsen där produkten är fysiskt placerad baserad på den tidigare definierade strukturen. Elektrisk kontrollpunkt : Namnge den elektriska identifieringen i enlighet med kopplingsschemat. Detta fält innehåller standardnamnet på produkten under detekteringen. Det kan ändras för att matcha installationens kopplingsschema. Produkterna : Klicka på "Produkter" för att visa produktinformation. 51

52 6.1.2 FUNKTIONSPARAMETRAR Detta avsnitt definierar produktens funktion i sin helhet. De tillgängliga inställningarna beror på produktfamiljen och är mer eller mindre talrika. Den detaljerade definitionen av parametrarna för varje produkt beskrivs i dokumentationen avseende de berörda produkterna. Nedan följer ett exempel på en utgångsprodukt för att definiera användningen av utgångskanalerna. - Klicka på fliken Parametrar för att definiera de olika användningarna av produktkanalerna. - Klicka på för att ställa in funktionen: Binar Markis 52

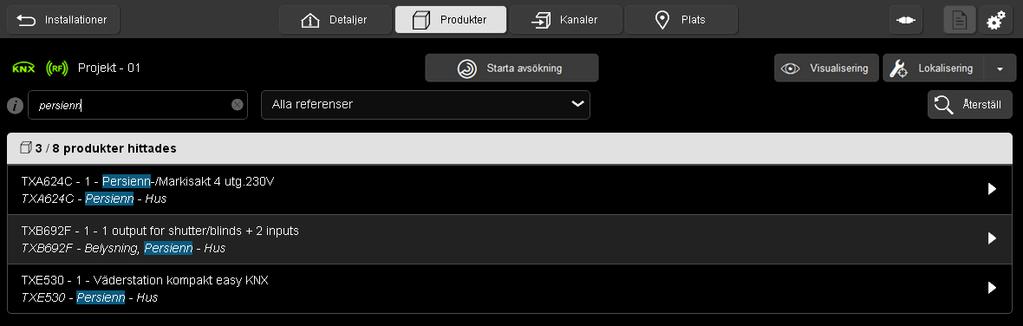

53 Enligt den definierade användningen (belysning eller komponent) på fliken "Inställningar", en ikon som symboliserar den valda användning, visas vid varje utgång PRODUKTUNDERHÅLL I det här avsnittet kan du utföra specifika åtgärder på produkten. Det gör det möjligt att agera individuellt på varje produkt för att utföra olika uppgifter såsom: - Produktens omstart - Fabriksåterställning - Ersättning - Duplicering - Nerladdning - Radering av länkar 53

54 - Klicka på fliken Åtgärder för att välja olika åtgärder. Produktens omstart: Möjliggör ett fjärrstyrt stopp/start för produkten. Ladda ner: Används för att åter ladda ner produktens inställningar endast Ersättning: för att ersätta en produkt med en annan av samma typ. Denna funktion används oftast för att ersätta en defekt produkt med en ny produkt utan att behöva upprepa hela installationen (se kapitel 9.3.3). Duplicera: gör att man kan kopiera inställningarna för en produkt med en annan med samma referens. Denna funktion används oftast för att duplicera en produkt med en ny produkt utan att behöva upprepa hela installationen (se kapitel 9.3.4). Fabriksåterställning: används för att ladda standardinställningarna (fabriksinställning) och ta bort produkten från projektet. Radera: används för att ta bort produkten från installationen utan att vara uppkopplad till konfigurationsservern. 54

55 6.1.4 SORTERA OCH FILTRERA PRODUKTER Denna funktion gör att du kan sortera produktförteckningen enligt flera kriterier 1 - Klicka på "Produkter" för att visa en lista över produkter som anges i projektet och utföra en sökning. Det finns 2 typer av sökningar: 1:a metoden: sorteringen sker efter texten som anges i sökfältet. Till exempel: Om du skriver ordet markis visas endast produkterna som innehåller ordet markis. 55

56 Det är också möjligt att ange flera ord eller tecken. Vissa nyckelord är redan definierade. - Klicka på för att visa listan över nyckelord 2:a metoden: sökningen sker efter referens Anmärk: De två metoderna kan användas samtidigt. 56

57 - Klicka på Återställ för att ta bort sökningarna. 57

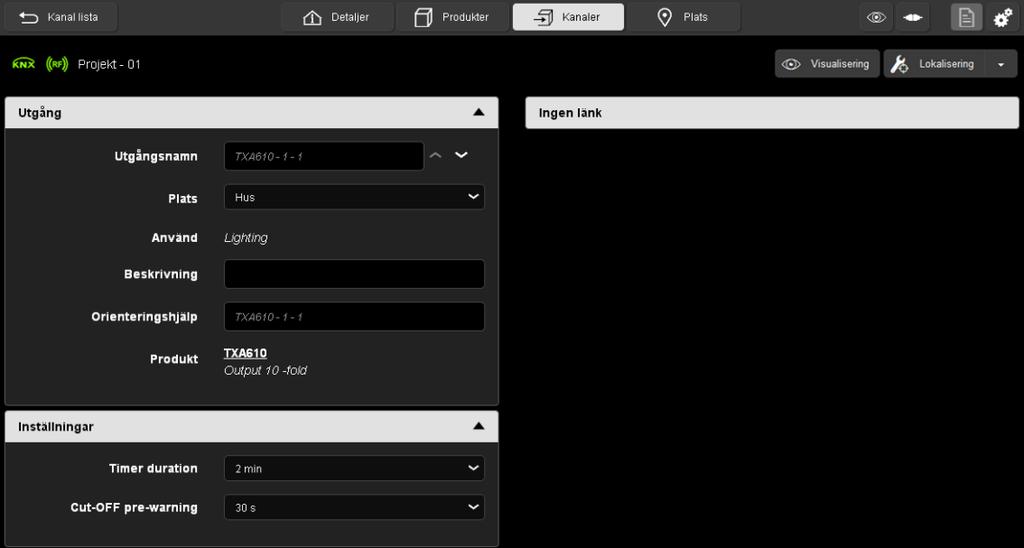

58 6.2 INSTÄLLNING AV KANALER INSTÄLLNING ENLIGT KANAL Inställning enligt kanal gör att du kan ställa in funktionen kanal för produktkanalen. Det finns två metoder för att få tillgång till kanalparametrarna: 1:a metoden: i produktvyn - Klicka på för att öppna kanalparametrarna. Kanalparametrarna visas till höger. 58

59 2:a metoden: i kanalvyn - Klicka på en utgång. Följande fönster visas: Kanalparametrar visas till vänster. 59

60 Exempel på flikinställning: - Klicka på för att välja funktionen Flik och butik" Möjliga val: Markis Markis/persienn - Definiera utgångens driftparametrar 60

61 Exempel på belysningsparamerarna: - Klicka på för att välja Timertiden" för belysningen. Möjliga val: Ej aktiv, 1 s, 2s, 3s, 5s, 10 s, 15 s, 20 s, 30 s, 45 s, 1 min, 2 min, 2 min 30 s, 3 min, 5 min, 15 min, 20 min, 30 min, 1 h, 2 h, 3 h, 5 h, 12 h, 24 h. - Klicka på för att välja Förvarning med timer" för belysningen. Möjliga val: Inaktiv, 15 s, 30 s, 1 min. 61

62 Exempel på lysdiodernas inställningar på en insatsvara: - Klicka på för att välja "Indikator för tändning Möjliga val: OFF, röd, grön, blå, röd/grön, röd/blå, grön/blå. - Klicka på för att välja "Indikator för släckning Möjliga val: OFF, röd, grön, blå, röd/grön, röd/blå, grön/blå. Anmärk: För varje produkt, se den specifika produktdokumentation. 62

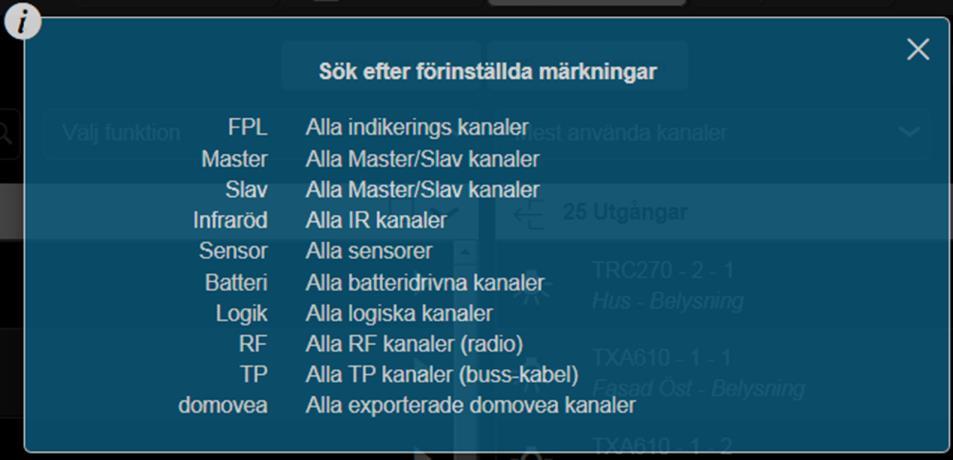

63 6.2.2 SORTERA OCH FILTRERA ENLIGT KANALER Denna funktion gör att du kan sortera förteckningen över ingångar och/eller listan med utgångar enligt flera kriterier. - Klicka på fliken "Kanaler" för att visa en lista över kanaler som anges i projektet och utföra en sökning. Det finns 3 typer av sökningar: 1:a metoden: Sorteringen sker efter texten som anges i sökfältet Till exempel: Om du skriver in ordet markis visas endast de ingångar och utgångar som är förknippade med ordet markis 63

64 Anmärk: Ingångarna visas också därför att dessa är inställda som markisstyrning. Det är också möjligt att ange flera ord eller tecken. Vissa nyckelord är redan definierade. 64

65 - Klicka på för att visa listan över nyckelord 2:a metoden: Sorteringen sker efter typen av funktion som ställts in. 3:e metoden: Sorteringen sker efter typen av kanal som används. Anmärk: De tre metoderna kan användas samtidigt. - Klicka på Återställ för att ta bort sökningarna. 65

66 6.3 LOKALISERING Identifieringen av produkter och kanaler utförs i läget Lokalisering". Lokaliseringen gör att installatören fysiskt kan identifiera de installerade produkter och kabelanslutna kanaler IGÅNGSÄTTNING I LÄGET "LOKALISERING" En flik "Lokalisering" finns för att identifiera projektets olika produkter. - Klicka på "Lokalisering. Ett fönster Lokaliseringsläge visas med följande meddelande: "Aktivera lokaliseringsläget under 15 minuter". 66

67 - Klicka på Bekräfta för att växla till lokaliseringsläget i 15 minuter eller Avbryt för att stoppa lokaliseringsläget. Fliken Lokalisering ändrar färg för att signalera aktiveringen av lokaliseringsläget. 67

68 Lokalisering av de olika produkterna - När du klickar på produkten blir linjen blå och produktens indikatorer tänds. Anmärk: Om "Lokalisering med fysisk indikering" är aktiverad, kontrolleras utgångarna fysiskt för att styra en glödlampa eller en fönsterlucka till exempel. - När en av tryckknapparna trycks ner för manuell produktstyrningblir linjen blå. Anmärk: Under lokaliseringen är det möjligt att skapa länkar. Emellertid kan funktionstestet endast utföras utan lokalisering". 68

69 Lokalisering av olika kanaler - Klicka på en av utgångarna, linjen blir blå och indikatorn för motsvarande kanal tänds. Anmärk: Om "Lokalisering med fysisk indikering" är aktiverad, kontrolleras utgångarna fysiskt för att styra en glödlampa eller en fönsterlucka till exempel. - När en av tryckknapparna trycks ner för manuell produktstyrningblir linjen blå. Anmärk: Under lokaliseringen är det möjligt att skapa länkar. Emellertid kan funktionstestet endast utföras utan lokalisering". 69

70 Fysisk indikering Den fysiska indikeringen tillåter, vid lokalisering, att utföra vissa åtgärder på produkten för att lättare identifiera den. - Klicka på - Välj önskat lokaliseringsläge. o o Plats med fysisk indikering: Plats utan fysisk indikering: Beroende på produkten är den fysiska indikeringen annorlunda. Nedan följer några exempel: Utgångarnas beteende vid lokalisering enligt produkter Produkter Utan fysisk indikering Med fysisk indikering Belysningens utgång (TXA610) - Alla indikatorer för den valda produkten tänds - Alla indikatorer för den valda produkten tänds - Utgångsreläer gör att lamporna blinkar vid utgången om de är anslutna. Fönsterluckans utgång (TXA624) Variatorns utgång (TXA663) Tryckknappens ingång (WST312) - Alla indikatorer för den valda produkten tänds - Alla indikatorer för den valda produkten tänds - Alla indikatorer för den valda produkten tänds - Alla indikatorer för den valda produkten tänds - Utgångsreläer gör att alla fönsterluckor som är anslutna höjs och sänks. - Alla indikatorer för den valda produkten tänds - Alla utgångar gör att lampornas ljusstyrka varierar om de är anslutna. - Alla indikatorer för den valda produkten tänds - Den interna summern aktiveras och avger en intermittent ljudsignal. 70

71 Utgångarnas beteende vid lokalisering enligt kanaler Produkter Utan fysisk indikering Med fysisk indikering Belysningens utgång (TXA610) - Indikatorn för vald utgång tänds - Indikatorn för vald utgång tänds - Utgångsreläet gör att lampan blinkar vid utgången om den är ansluten. Fönsterluckans utgång (TXA624) Variatorns utgång (TXA610) Tryckknappens ingång (WST312) - Indikatorn för vald utgång tänds - Indikatorn för vald utgång tänds - Indikatorn för tryckknappen tänds - Indikatorn för vald utgång tänds - Utgångsreläerna gör att alla fönsterluckor som är anslutna höjs och sänks. - Indikatorn för vald utgång tänds - Utgången varierar lampans ljusstyrka om den är ansluten. - Indikatorn för tryckknappen tänds - Den interna summern aktiveras och avger en intermittent ljudsignal. Varje fysisk indikering beskrivs i dokumentationen för varje produkt. Anmärk: Vissa produkter har inga indikatorer och kan inte lokaliseras förrän den fysiska indikeringen är aktiverad. 71

72 6.3.2 STOPPA LOKALISERINGSLÄGET". Det finns 2 sätt att stoppa Lokaliseringsläget". 1:a metoden: Vänta 15 minuter, ett fönster med följande meddelande: - Klicka på Förnya att stanna kvar i Lokaliseringsläget eller - Klicka på OK för att stoppa lokaliseringen. 2:a metoden: - Klicka på "Lokalisering. Ett fönster Lokaliseringsläge visas med följande meddelande: "Avsluta lokaliseringsläget? " - Klicka på Bekräfta för att avsluta lokaliseringsläget eller - Klicka på Avbryt för att stanna kvar i lokaliseringsläget. 72

73 6.4 VISUALISERING Visualiseringen gör att installatören kan identifiera vilken ingång som har en tillhörande utsignal och omvänt. En flik Visualisering finns i det översta fältet för att aktivera visualiseringen. - Klicka på Visualisering. Ett fönster "Visningsläge" visas. - Klicka på Bekräfta för att växla till visningsläget eller tryck på Avbryt för att stoppa. 73

74 - Klicka på en post för att se en eller flera anslutna utgångar. Utgångarna som styrs av denna ingång visas i blått. För att återgå till normal visning, klicka åter på posten. Omvänt är det också möjligt att välja en utgång för visning av relaterade poster. - Klicka på en utgång för att visa den eller relaterade ingångar Ingångarna som styr denna utgång visas i blått. För att återgå till normal visning, klicka åter på utgången. För att avsluta visningsläget, klickar du igen på Visualisering. 74

75 6.5 MEDDELANDEN Denna funktion gör det möjligt att signalera olika instruktioner till installatören medan han programmerar systemet. Olika typer av meddelanden finns som nedladdningsfel eller en ny version av programvaran för konfigurationsservern. Närvaron av en anmälan anges med symbolen. Exempel 1: Nerladdningsfel av en produkt. Under nerladdningen programmerades inte en produkt i projektet korrekt. En symbol intill den berörda produkten visas. - Klicka på för att visa en lista över meddelanden. 75

76 - Klicka på "Försök att ladda ner denna ändring" för att programmera produkten. Anmärk: Vid nerladdningsfel signalerar konfigurationsverktyget felen. En nedladdning måste startas om för att ändringarna ska träda i kraft i projektet. Exempel 2: Installera en uppdatering av konfigurationsservern. - Klicka på för att visa en lista över meddelanden. - Klicka på "Uppdatering" för att starta installationen av programmet. 76

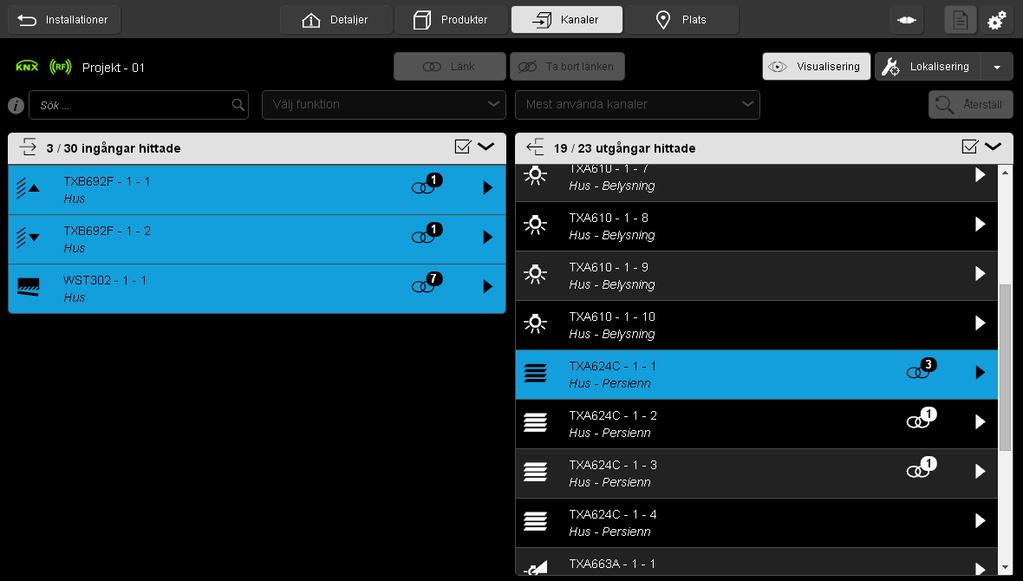

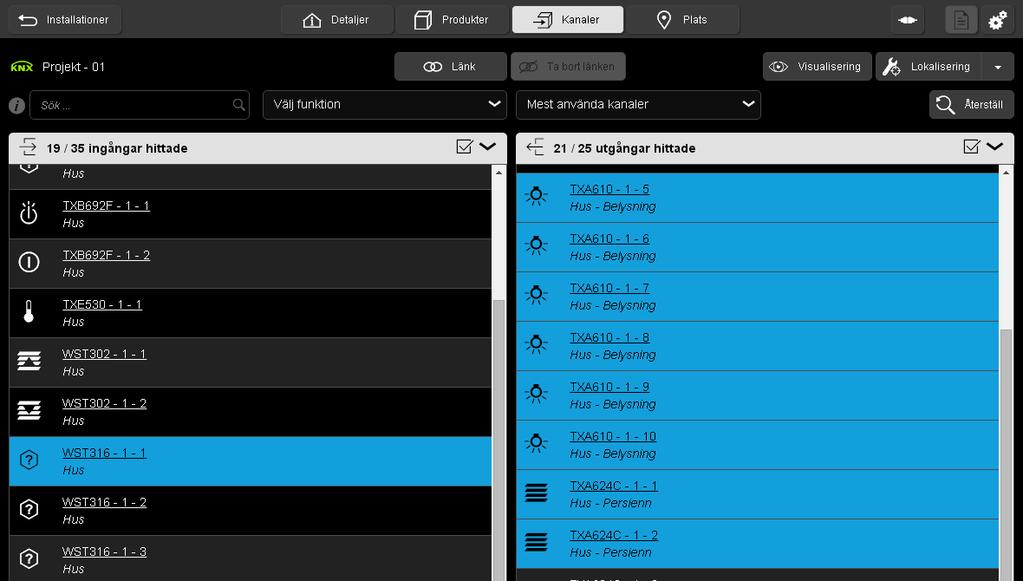

77 7. SKAPA LÄNKAR 7.1 SKAPA LÄNKEN MELLAN PRODUKTERNA Skapandet av länkar gör att du kan koppla en eller flera ingångar till en eller flera utgångar i ett önskat läge. För att skapa en länk mellan en ingång och en utgång, är det nödvändigt att tilldela en funktion till ingången. - Klicka på fliken Kanaler för att visa listan över tillgängliga in- och utgångar i systemet ENKEL LÄNK - Välj en ingång och en utgång.valen markeras med briljans. Klicka på Länk för att definiera funktionerna. 77

78 Fönstret Utgångar valda visas: - Klicka på fliken Välj funktion. Anmärk: När ingångsfunktioner redan tilldelats, visas inte valfönstret. Vi måste ändra funktionen i fastställandet av kanalerna. - Välj funktionen Kontaktor i rullgardinslistan. - Ingången och utgången som är länka demarkeras med symbolen. 78

79 7.1.2 KOMPLETTERANDE LÄNK - Välj en eller flera ingångar och en eller flera utgångar. Valen markeras med briljans. - Klicka Länk för att ställa in funktionerna. Ett fönster "utvalda utgångar" visas: - Klicka på fliken "Välj funktion". Anmärk: När ingångsfunktioner redan tilldelats, visas inte valfönstret. Vi måste ändra funktionen i fastställandet av kanalerna. 79

80 - Välj en funktionen Blinds Up (Höj markisen)i listrutan. Efter valet av de olika funktionerna, klicka på Länk för att bekräfta ditt val. Systemet föreslår som standard den kompletterande funktionen på den andra ingången (Sänk markisen). De anslutna in- och utgångarna representeras av -symbolen. 80

81 Anmärk: Numret till höger om symbolen anger antalet element som är anslutna till utgången eller ingången. För en ingång, signalerar symbolen att ingången styr 2 utgångar För enutgång, signalerar symbolen att utgången styrs av 2 ingångar. 81

82 7.2 TA BORT LÄNKEN MELLAN PRODUKTERNA För att ta bort länkarna mellan in- och utgångar: - Välj de anslutna in- och utgångarna. - Klicka på Ta bort länken för att radera förhållandet mellan in- och utgångar. En symbol visas tillfälligt på elementen som inte är länkade. 82

83 7.3 DEFINIERA EN AUTOMATISK LÄNK Denna funktion är avsedd att automatiskt skapa länkar i ett urval av inställningar eller om en produkt finns för att underlätta produktkonfigurationen. Den automatiska länkningen görs från fasta gruppadresser som tilldelas direkt efter detekteringen av produkter. Dessa länkar är inte synliga från kanalvyn. Automatisk länk till produkterna: de kan inte ändras genom konfigurationsverktyget. Sändarprodukter Beskrivning Gruppadress Mottagarprodukter Datum 1 30/0/032 Domovea Väderstation Timme 1 30/0/033 Datum och tid 1 30/0/034 Datum 2 30/0/035 Timme 2 30/0/036 Master Slav klocka Rumsregulator Datum och tid 2 30/0/037 Energihanterare Datum 3 30/0/038 Klocka Timme 3 30/0/039 Automatisk temperaturregulator Master Slav Datum och tid 3 30/0/040 Domovea Väderstation Ansökan datum och tid 30/0/041 Master Slav klocka Väderstation Domovea Ljusstyrka 30/0/002 Skymningsrelä Skymningsrelä Tryckknapp med lysdiod Väderstation Dag/natt 30/0/003 Domovea Automatisk temperaturregulator Domovea Väderstation Rumsregulator Utetemperatur 30/0/000 Energihanterare Energihanterare Automatisk temperaturregulator Väderstation Vindhastighet 30/0/001 Domovea Automatisk länk via parameter: de kan ändras genom konfigurationsverktyget. Sändarprodukter Beskrivning Gruppadress Mottagarprodukter Position % Fasad 1 30/0/016 Väderstation Väderstation Position lamell % Fasad 1 30/0/017 Position % Fasad 2 30/0/018 Position lamell % Fasad 2 30/0/019 Position % Fasad 3 30/0/020 Position lamell % Fasad 3 30/0/021 Position % Fasad 4 30/0/022 Utgångsmodul Bi-applikation Utgångsmodul fönsterlucka/markis Position lamell % Fasad 4 30/0/023 Vindlarm 1 30/0/008 Domovea Vind larm 2 30/0/009 Vindlarm 3 30/0/010 Regnlarm 30/0/011 Frostlarm 30/0/012 Utgångsmodul Bi-applikation Utgångsmodul fönsterlucka/markis 83

84 7.3.1 AUTOMATISK LÄNK I PRODUKTERNA Datum och tid Denna automatiska länk används av flera produkter. De består av följande objekt: - Objektets datum och klockslag - Objektets tid - Objektets datum Informationen om dessa objekt kan komma från tre olika källor, var och en med sin prioritet: - Domovea-systemet (prioritet 1 - högsta) - Väderstationen (prioritet 2 - medelhög) - En klocka (prioritet 3 - lägsta) Om domovea-systemet finns i projektet kommer datum och referenstid att komma från detta system (prioritet 1). Annars är det väderstationen som kommer att ge datum och referenstid (prioritet 2). Och slutligen, om ingen av dessa produkter finns i projektet, kommer datum och referenstid att tillhandahållas av en klocka (se bilden nedan). LEVERANTÖR KONSUMENT KNX Internet Domovea Datum och tid 1 Master Slav klocka (TX022 / TX023 / TXA022 / TXA023) GPSsignal Väderstation (TXE530 / ) Datum och tid 2 Rumsregulator (TX450 / TX460) Energihanterare (WKT660) Klocka Master Slav (TX022 / TX023 / TXA022 / TXA023) Datum och tid 3 Automatisk temperaturregulator (WUT08 / WUT09 / WHT730 / WHT740 / WKT510 / WKT / ) Anmärk: I slutet av upptäckten, sänder konfigurationsverktyget datum och tid till den förinställda gruppadressen Datum och tid 3, Tid 3 och Datum 3. Således, i slutet av skanningen, uppdateras produkter som kräver tid och datum omedelbart. Ett ansökningssystem (ansökan om datum och tid) har implementerats för att säkerställa automatisk hantering av datum och tid 84

85 Ljusstyrka Denna automatiska koppling används av skymningsreläer. De har en ljusstyrkekanal master och slav. Övervakningssystemet domovea använder också denna länk men bara för slavkanalen. Som standard är produkterna slavar. De blir master så snart en ljussensor är ansluten till produkten. LEVERANTÖR Väderstation (TXE530 / ) Ljusstyrka KNX KONSUMENT Domovea Utegivare Skymningsrelä (TX025 / TXA025) Ljusstyrka Skymningsrelä (TX025 / TXA025) Anmärk: Närvaron av väderstationen innebär att skymningsreläet inte kräver någon sond. En ljussensor är tillräcklig Information dag/natt Denna automatiska länk används av tryckknappar med lysdioder, termostater och övervakningssystemet domovea. De har en kanal för att styra lysdioderna på frontpanelen. KONSUMENT LEVERANTÖR Väderstation (TXE530 / ) Info dag/natt KNX Tryckknapp med lysdiod (WST31x/WST32x/WUT10N/ WUT20N/WYT4xx/ WHT4xx / / / / / x/ x/ x/ x/ x/ x/ x/ x/ x / x/ x/ x/ x/ x) Domovea Automatisk temperaturregulator (WUT08/WUT09/WHT730/ WHT740/WKT510/WKT / ) 85

86 Utetemperatur Denna automatiska länk används av flera produkter. De har en kanal för att visa eller använda utetemperaturen. KONSUMENT LEVERANTÖR KNX Domovea Väderstation (TXE530 / ) Utetemperatur Rumsregulator (TX460/ WYT61x/ WYT62x/TX320/TX502) Utegivare Strömhantering (TXA230A/ TE330/TE331) Utetemperatur Energihanterare (WKT660) Automatisk temperaturregulator (WUT08/WUT09/WHT730/ WHT740/WKT510/WKT / ) Anmärk: Närvaron av väderstationen innebär att energihanteringen inte kräver en sond. Endast en utomhustemperaturgivare är tillräcklig Vindhastighet Denna automatiska anslutning används av domovea övervakningssystem. Den har en kanal för visning av vindhastigheten. LEVERANTÖR KNX KONSUMENT Väderstation (TXE530 / ) Vindhastighet Domovea 86

87 Oväderslarm Denna automatiska anslutning används av domovea övervakningssystem. Det finns kanaler för att visa status: - vindlarm 1, 2 och 3 - regnlarm - frostlarm LEVERANTÖR Vindlarm 1, 2 och 3 KNX KONSUMENT Väderstation (TXE530 / ) Regnlarm Frostlarm Domovea AUTOMATISK LÄNK VIA PARAMETER Solspårning Solspårningen kan aktiveras på en utgångskomponent enligt en parameter hos konfigurationsverktyget. På utgångskomponenten Denna parameter används för att placera fördefinierade gruppadresser för solenergispårning. LEVERANTÖR KNX Position % Fasad 1 Position lamell % Fasad 1 KONSUMENT Väderstation (TXE530 / ) Position % Fasad 2 Position lamell % Fasad 2 Position % Fasad 3 Position lamell % Fasad 3 Utgångsmodul Bi-applikation (TXA604/TXA606/TXA608/ TXA610/TXM616/TXM620/ TXB602/TXB692F) Utgångsmodul fönsterlucka/butik (TXA624 / TXA628 / TXM632) Position % Fasad 4 Position lamell % Fasad 4 87

88 Oväderslarm Väderlarm kan aktiveras på en utgångskomponent enligt en parameter hos konfigurationsverktyget. På utgångskomponenten Denna parameter används för att placera fördefinierade gruppadresser för solenergispårning. KONSUMENT LEVERANTÖR Väderstation (TXE530 / ) Vindlarm 1, 2 och 3 Regnlarm Frostlarm KNX Utgångsmodul Bi-applikation (TXA604/TXA606/TXA608/ TXA610/TXM616/TXM620/ TXB602/TXB692F) Utgångsmodulens fönsterlucka/butik (TXA624/TXA628/TXM632/ TXA223/TXA224/TXA225/ TXA226) 7.4 ADRESSINTERVALL SOM ANVÄNDS AV KONFIGURATIONSVERKTYGET Driftmetoden för konfigurationsverktyget TXA100 är baserat på KNX-principen och intervallet för individuella adresser och gruppadresser har definierats enligt tabellen nedan: Individuella adresser: TP-produkter till RF-produkter 1.5.1till Mediakopplare Gruppadresser: Adressintervall Användning 24/4/0 till 27/7/255 Trådbundna produkter 0/4/0 till 1/7/255 Radioprodukter 28/0/0 till 29/7/255 Radioprodukter på trådbunden buss (förflyttadet adresser) 2/4/0 till 5/7/255 Domovea-kommandon 24/0/0 till 24/1/254 Läge lokalisering 30/0/0 till 30/0/255 Automatiska länkar 0/0/0 till 0/0/255 Standardlänkar 88

89 8. INSTALLATIONSLEDNING - Klicka på Detalj. Namnet på projektet visas. I det här fönstret finns: Kundens information: Namn Adress Telefon E-post Innehållet i projektet: Antalet produkter Antalet ingångar Antalet utgångar Projektets arkiv: Senaste uppdateringen Senaste exporten Senast exporterat till Domovea 2 flikar: Hantera: o Avläs installationen o Fabriksåterställning o Fabriksåterställning av okända TP produkter o Fabriksåterställning av okända RF-produkter o Ladda ner installationsändringarna o Fabriksåterställning av av RF-kopplaren o Detektera RF-kopplaren o Exportera o Spara installationen o Exportera installationen till Domovea (lokalt) o Exportera installationen till Domovea (direkt) o Exportera installationsrapporten 89

90 - Gruppering efter installationsplats. - Ordna innehållet i olika flikar: Produkter Ingångar, Utgångar. 8.1 AVLÄS INSTALLATIONEN Denna funktion gör det möjligt att läsa av projektets inställningar och länkar från själva projektet. Konfigurationsverktyget kommer att söka efter produkter i projektet, samt länkar mellan olika produkter. - Skapa ett nytt projekt (se kapitel 4.1). - Klicka på fliken Detaljer - Klicka på fliken Hantera - Klicka på Avläs installationen. Konfigurationsverktyget skannar installationen för att leta efter andra produkter 90

91 - Efter avläsningen, klicka på fliken Stäng. Fönstret visar ett antal produkter som detekterats och tillhörande antal ingångar och utgångar. Anmärk: Varaktigheten av inkörningsperioden beror på installationsstorleken. Emellertid är varaktigheten ca 15 minuter för en "standard" installation. Tack vare konfigurationeverktyget är det under inkörningsperioden möjligt att: Avbryta inkörningsperioden: - Klicka på Avbryt. - Klicka på Bekräfta för att fortsätta. 91

92 - Klicka på Stäng projekt för att återgå till listan med installationer. När projektet öppnas igen återupptar konfigureringsverktyget inkörningsperioden där den avbröts. Inkörningsperioden återupptas efter avbrott: - Klicka på Forsätt för att återuppta inkörningsperioden där den avbröts. En direkt passage till inställningen under inkörningsperioden om systemet tillåter detta: - Klicka på Hoppa till inställningar för att få tillgång till produktkonfigureringen för redan kända produkter. - Starta om inkörningsperiodenför att avsluta installationen. Anmärk: Varaktigheten av inkörningsperioden beror på installationsstorleken. Emellertid är varaktigheten ca 15 minuter för en "standard" installation. 92

93 8.2 FABRIKSÅTERSTÄLLNING Fabriksåterställningen gör att standardinställningarna (fabriksinställningarna) hämtas. Produkten kan återigen identifieras av konfigurationsservern FABRIKSÅTERSTÄLLNING (AV PROJEKTET) Standardinställningarna kommer endast laddas i produkterna som tillhör projektet. - Klicka på fliken Hantera - Klicka på Fabriksåterställning. Ett fönster Fabriksåterställning av installation visas: - Klicka på Ja för att bekräfta. Anmärk: Det är också möjligt att göra en fabriksåterställning enbart av produkten (se kapitel 6.1.3) 93

94 8.2.2 FABRIKSÅTERSTÄLLNING AV OKÄNDA TP PRODUKTER Standardinställningarna kommer endast laddas i trådbundna produkter som inte tillhör projektet. - Klicka på fliken Hantera - Klicka på Fabriksåterställning av okända TP produkter. Ett fönster Fabriksåterställning av okända TP produkter" visas: - Tryck på knappen fysisk adressering av de berörda produkterna. - Klicka på Ja för att bekräfta. 94

95 8.2.3 FABRIKSÅTERSTÄLLNING AV OKÄNDA RF-PRODUKTER Standardinställningarna kommer att laddas endast i radioprodukter som inte hör till projektet. - Klicka på fliken Hantera - Klicka på Fabriksåterställning av okända RF-produkter. Ett fönster Fabriksåterställning av okända RF-produkter" visas: - Tryck på CFG-knappen på radioprodukten ELLER - Gör ett stopp/start på radioprodukten. - Klicka på Ja för att bekräfta. 95

96 8.3 NEDLADDNING Nedladdningen gör att du kan ladda parametrar från installationen under varje produkt. Man återställer på detta sätt konsistensen mellan konfigurationen av projektet och inställningen som lagras i konfigurationsservern. Flera nedladdningsmetoder finns tillgängliga. - Nedladdning av en produkt (se kapitel 6.1.3) - Nedladdning av endast ändringar (se kapitel 9.1) - Nedladdning från ett meddelande (se kapitel 6.5) - Nedladdningen av projektet är klar Denna sista funktion används främst när projektets inställningär felaktig. Den här nedladdningen gör att du kan programmera om alla produkter med den senaste sparade inställningarna. - Klicka på fliken Hantera - Klicka på Ladda ner projektändringarna. Ett fönster Projekt nedladdning" visas: - Klicka på Ja för att bekräfta. Anmärk: Nedladdningen används främst när parameterändringarna gjordes när konfigurationsverktyget inte är anslutet till projektets buss. 96

97 8.4 RF-KOPPLARE För att underlätta installationen av mediekopplaren är två funktioner tillgängliga: - Fabriksåterställning av RF-kopplare för att återställa produkten till sitt ursprungliga läge för detektion - Detektera RF-kopplaren för att integrera produkten i projektet Anmärk : Dessa funktioner är enbart synliga då det finns en mediekopplare i projektet FABRIKSÅTERSTÄLLNING AV RF-KOPPLAREN - Klicka på fliken Hantera - Klicka på Fabriksåterställning radio-interface (RF). Ett fönster öppnas: - Klicka på ja för att bekräfta. RF-kopplaren återfår fabriksåterställning för att kunna integreras i projektet. 97

98 8.4.2 DETEKTERA RF-KOPPLAREN - Klicka på fliken Hantera - Klicka på Detektering radio-interface. Konfigurationsverktyget letar efter den tillgängliga mediakopplaren och integrerar den i projektet. Symbolen blir grön vilket betyder att mediekopplaren är korrekt ansluten. 8.5 EXPORTERA SÄKERHETSKOPIERA PROJEKT Systemet som skapats sparas i konfigurationsservern. Exporten av ett projekt gör att man kan spara projektet på olika datamedia. Exporten kan utföras från en surfplatta eller smartphone genom att ansluta ett USB-minne till konfigurationsservern eller från en dator. Från en surfplatta eller en smarttelefon - Sätt in USB-minnet i en USB-port på konfigurationsservern. 98

99 - Klicka på fliken Exportera - Klicka på Säkerhetskopiera projekt för att skapa en backup av projektet i.txa. Filnamnet motsvarar programmets namn. - Arkivera säkerhetskopian. För att återställa konfigurationen, se kapitel Från en dator - Klicka på fliken Exportera - Klicka på Säkerhetskopiera projekt för att skapa en backup av projektet. 99

100 Ett fönster visas: Standard filnamn är namnet på programmet. - Klicka på Spara. - Arkivera säkerhetskopian. Anmärk: Det är möjligt att filhanteringsfönstret inte visas. I det här fallet genereras en fil direkt med standardnamnet i nedladdningskatalogen i din webbläsare. För att få upp det här fönstret, konsultera inställningen av din webbläsare i nedladdningssektionen. För att återställa konfigurationen, se kapitel

101 8.5.2 EXPORTERA PROJEKT TILL DOMOVEA När inställningen är klar, kan konfigurationen automatiskt överföras till en domovea-server. I detta fall genereras husets samtliga typer av anordningar och arkitektur. Det finns två överföringsmetoder: - Exportera projektet till domovea (lokalt): överföringen av konfigurationen görs med hjälp av en konfigurationsfil som importeras manuellt till domovea. - Exportera projektet till domovea (direkt): överföringen sker direkt när konfigurationsservern och domoveaservern är i samma IP-nätverk. Anmärk: För att överföra en fil måste du ha åtminstone version 3.5 av domovea Exportera projektet till domovea (direkt) Överföringen sker direkt när konfigurationsservern och domovea-servern är i samma IP-nätverk. Konfigurationsserver Direkt överföring via Ethernet Domovea-server - Klicka på fliken Exportera - Klicka på Exportera projektet till Domovea (direkt) 101

102 Installationsprogrammet innehåller en lista över domovea-servrar i nätverket. - Klicka på Sökning för att uppdatera listan över domovea-servrar - Fråga eller ange domoveaservernamnet manuellt. - Klicka på Exportera för att överföra konfigurationen. Laddningen sker automatiskt. Ett meddelande talar om att exporten genomfördes. - Starta domovea-klienten. Enheterna visas i de exporterade inställningarna. 102

103 Stegvis export av domovea Funktionen export av domovea kan jämföra installationsfilen TXA100 med domoveas projektfil. Nedan följer funktionsschemat för den stegvisa exporten av domovea: Begäran om export TXA100 tilldomovea Domoveaservern är tom Ja Nej Domovea-servern jämför projektet TXA100 och domovea-projektet Domovea-servern importerar det kompletta projektetet TXA100 Projektet TXA100 motsvarar domovea- Nej Ja Domovea-servern ändrar inte projektet Ändring mellan projektet TXA100 och domovea Nej Ja Domovea-servern ändrar inte projektet domovea Domovea-servern kontrollerar om ändringarna som detekterats gäller de kanaler som har ändrats i konfigurationsverktyget domovea Kanalerna har ändrats i konfigurationsverkty get domovea Ja Nej Domovea-servern importerar alla ändringar som gjorts i projektet TXA100 Domovea-servern importerar endast ändringarna som gäller de icke-ändrade kanalerna Anmärk: Domoveas stegvisa export är endast tillgänglig i versionen av domovea-programmet. Domoveas stegvisa export är inte kompatibel med domovea-projekt som genererats med hjälp av TX100. En ny export av projektet TXA100 bör göras men innebär förlust av de ändringar som gjorts med hjälp av domoveas konfigurationsverktyg. 103

104 Exportera projektet till domovea (lokalt) Överföringen av konfigurationen görs med hjälp av en konfigurationsfil som importeras manuellt till domovea. Konfigurations server Export från en surfplatta eller smartphone Återhämtning av filen på USBenhet Import till konfiguratorn domovea Server domovea Export från PC:n Återhämtning av filen till PC:n - Klicka på fliken Exportera - Klicka på Exportera projektet till Domovea (lokalt) för att hantera installationsfilen domovea på.ezt. 104

105 Ett fönster visas: Standard filnamn är namnet på programmet. - Klicka på Spara. Anmärk: Det är möjligt att filhanteringsfönstret inte visas. I det här fallet genereras en fil direkt med standardnamnet i nedladdningskatalogen i din webbläsare. För att få upp det här fönstret, konsultera inställningen av din webbläsare i nedladdningssektionen. - Starta domovea-konfiguratorn Domovea-konfigurator (konfigurationsverktyg) 105

106 - Klicka på fliken Allmänt, och sedan på Hantering av uppgifter, därefter Import TXA100. Anmärk: Innan du importerar en konfiguration TXA100 måste du starta om servern domovea (tom inställning). - Välj filen ".ezt" som önskas och klicka på Öppna 106

107 Följande meddelande visas som indikerar en lyckad nedladdning. - Klicka på OK för att starta domovea-konfiguratorn - Starta domovea-klienten. Enheterna visas i de exporterade inställningarna EXPORTERA PROJEKTRAPPORTEN Projektet som skapats sparas på konfigurationsservern. Att exportera projektrapporten ger möjlighet att få ut ett dokument som innehåller all information om projektet. Exporten kan utföras från en surfplatta eller en smarttelefon med hjälp av ett USB-minne som kopplas till konfigurationsservern eller från en dator Från en surfplatta eller en smarttelefon - Sätt USB-enheten i en USB-port på konfigurationsservern

108 - Klicka på fliken Exportera - Klicka på Exportera projektrapporten Ett fönster visas: - Markera vad rapporten ska innehålla produkter, ingångar, utgångar. - Klicka på Exportera för att sammanställa projektrapporten som.pdf. Filens namn motsvarar applikationens namn Från en dator 108

109 - Klicka på fliken Exportera - Klicka på Exportera projektrapporten Ett fönster visas: - Markera vad rapporten ska innehålla produkter, ingångar, utgångar. - Klicka på Exportera Ett fönster visas: Filens standardnamn motsvarar applikationens namn. - Klicka på Spara. Anmärk: Det kan hända att filhanteringsfönstret inte visas. I föreliggande fall skapas filen direkt med standardnamnet i din webbläsares nedladdningskatalog.. För att detta fönster ska visas, se inställningarna av din webbläsare under rubriken nedladdning. 109

110 Projektrapportens format Projektrapporten kan bestå av olika valfria element. - Markera listorna du önskar ha med Rapporten består av: - Försättssidan med olika uppgifter om projektet. 110

111 - Produktlistan som kan vara sorterad efter plats, användning, referens eller vara osorterad. - Listan över ingångar som kan vara sorterad efter plats, funktion, referens eller vara osorterad. - Listan över utgångar som kan vara sorterad efter plats, funktion, referens eller vara osorterad. 111

112 Listan över adresser sorterad efter ingångar och utgångar (om alternativet Detaljer om gruppadresserna har markerats). 112

113 9. YTTERLIGARE FUNKTIONER I MENYERNA 9.1 ONLINE/OFFLINE KONFIGURATION Den här funktionen används när inställningen av projektet inte utförs på plats. När konfigurationsverktyget är "Offline" lagras projektets inställningar men överförs inte till produkterna. - Online: konfigurationsverktyget kommunicerar kontinuerligt med projektet. Nedladdningen görs enligt konfigurationen. Projektet kan testas vid varje steg. - Offline: konfigurationsverktyget kommunicerar inte kontinuerligt med projektet. Den fullständiga nedladdningen är klar i slutet av konfigurationen. Exempel på användning: Vi vill göra inställningar och namngivning av kontorsprodukter. - Anslut konfigurationsverktyget till projektet - Starta konfigurationsverktyget och skapa ett nytt projekt - Starta en produktsökning. När du är klar, skickas och lagras produkterna i systemet. - Klicka på för att övergå till läget offline. Från det ögonblicket lagras alla ändringar av inställningarna i konfigurationsverktyget, men överförs inte till produkterna. 113

114 Symbolen ändrar status för att indikera läget offline och knappen Ladda ner, som gör att du kan styra nerladdningen manuellt,visas. Symbolen anger att parameterändringen inte överförs till produkten. - Klicka på Ladda ner för att sända de nya parametrarna. Anmärk: Om du klickar på till höger om knappen Ladda ner visas en lista med alternativ: - Ångra pågående ändringar: Raderar alla inställningsändringar som inte har laddats ner i projektet. - Markera pågående ändringar: visar alla inställningsändringar som inte har laddats ner i projektet. 114

115 9.2 MENYN INSTÄLLNINGAR I det här avsnittet kan du ställa in konfigurationsservern Klicka på Min profil Konfiguration Om, så visas en rullgardinsmeny: PROFILHANTERING 115

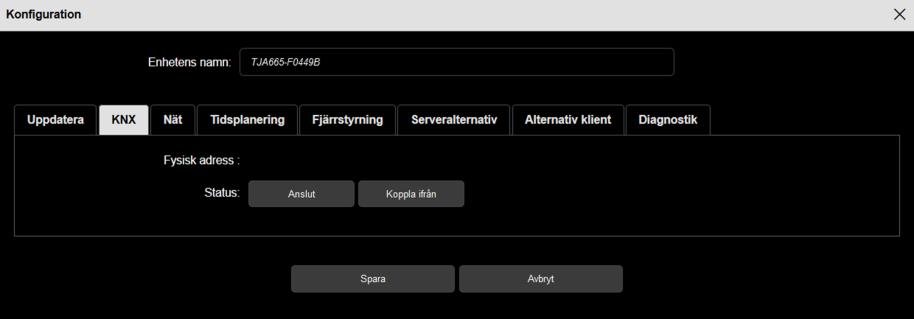

116 - Klicka på, sedan på Min profil för att slutföra installatörens profil. - Klicka på Spara efter att ha matat in din profil KONFIGURERA SERVERN - Klicka på, sedan Konfigurera, så visas fönstret Konfiguration: Uppdaterad. 116

117 - Komplettera eller ändra enhetens namn. Denna konfiguration består av flera flikar: o Allmänt o KNX o Nätverk o Lokalisering o Alternativ Uppdaterad - Klicka på fliken Allmänt för att visa: Serverversion (programvaruversion av programmet), Version av BSP (programversion av moderkortet) Version av JVM (programversion av Java Virtual Machine) 117

118 Genom att ansluta konfigurationsservern via Internet kan du kontrollera och hämta programuppdateringar automatiskt. - I "Uppdaterar", välj uppdateringsläget: o o o Installera uppdateringar automatiskt: Den nya mjukvaran kommer att installeras automatiskt och signaleras med ett meddelande. Kontrollera om det finns några uppdateringar, men installera ej automatiskt: Den nya versionen av programvaran är föremål för validering för installationen. Sök aldrig efter uppdateringar: Konfigurationsservern kontrollerar inte om det finns en ny version av programvaran KNX - Klicka på fliken KNX för att visa: Den fysiska adressen till servern, Status: ansluten eller inte, - Klicka på Anslut eller Koppla ifrån efter behov. - Klicka på Spara för att bekräfta ditt val Nätverk - Klicka på fliken Nätverk för att visa: MAC-adressen, IP-adress: automatisk eller manuell, - Klicka på Automatisk eller Manuell enligt behov. 118

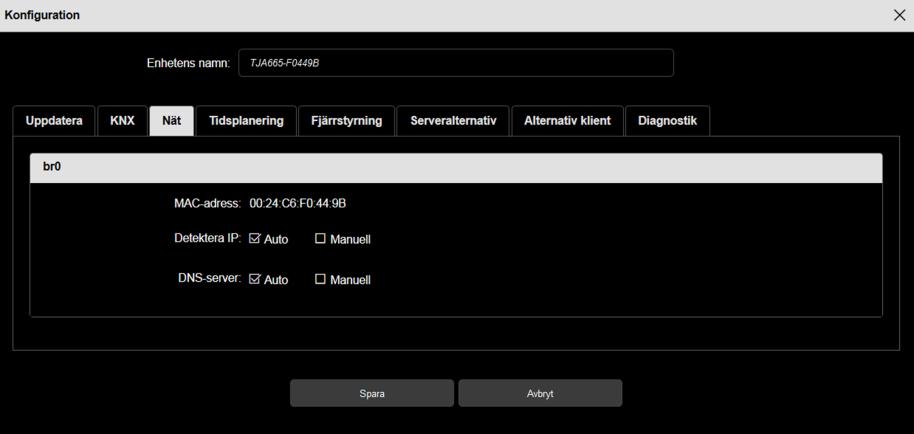

119 DNS-servern: automatisk eller manuell, - Klicka på Automatisk eller Manuell enligt behov. Favorit DNS. Sekundär DNS. o Ange manuell IP-adress: I det här avsnittet kan du ange IP-adressen för konfigurationsservern när den inte tilldelas automatiskt. - Klicka på fältet IP och ange den nya IP-adressen - Klicka på knappen Nätmask under nätet och mata in den nya masken - Klicka på fältet Default gateway och ange den nya IP-adressen o Manuell inmatning av adress för DNS-servern I det här avsnittet kan du ange IP-adressen för DNS-servern när den inte tilldelas automatiskt. - Klicka på fältet Önskad DNS-server och mata in den nya IP-adressen - Klicka på fältet Alternativ DNS-server och ange den nya IP-adressen - Klicka på Spara för att bekräfta ditt val. 119

120 Tidsplanering - Klicka på fliken Tidsplanering för att visa: Tidszon: Klicka på för att välja tidszon i listrutan. Synkronisera med en tidsserver: - Klicka på Ja eller Nej enligt behov. Tidsserver: Ja - Skriv in namnet på tidsservern (standard: pool.ntp.org) Nej Datum: - Ange aktuellt datum. Tid: - Ange aktuell tid. - Klicka på Spara för att bekräfta ditt val. 120

121 Fjärråtkomst Fjärråtkomsten används för att ansluta sig till konfigurationsservern från godtycklig enhet ansluten till internet. - Klicka på fliken Fjärrstyrning. - Klicka på Aktivera fjärrstyrning. - Ange Användarnamn och Lösenord (som standard Användarnamn: admin och Lösenord: controls) - Kopiera vägen får fjärråtkomst (till exempel: kp45a9nsducfn5fle7v9522d. txa100.com) Anmärk: Fjärråtkomstvägen är olika för varje konfigurationsserver. - Klicka på Spara för att bekräfta inställningarna. På enheten som är ansluten till internet: - Starta webbläsaren - I adressfältet, ange fjärråtkomstvägen (till exempel: https ://kp45a9nsducfn5fle7v9522d. txa100.com) - Ange Användarnamn och Lösenord. Webbläsaren startar på Projekt-sidan. 121

122 Serveralternativ - Klicka på fliken Serveralternativ för åtkomst till konfigurationsserverns funktionsläge: Aktivera hjälpen för att konfigurera ingångskanalerna (Rocker-funktion): Beroende på typen av funktion som har valts erbjuder systemet som standard den komplementära funktionen på den andra ingången. Aktivera automatisk sökning: gör det möjligt att automatiskt skanna projektet för att upptäcka nya produkter. Period för automatisk sökning: varaktighet mellan 2 automatiska skanningar (10 min. som standard) Alternativ klient 122

123 - Klicka på fliken Alternativ klient för att komma åt funktionsläget klient: Språk: Klicka på för att välja ditt språk i rullgardinsmenyn. Tidsformat: Klicka på för att välja format i rullgardinsmenyn. Tema: Med denna funktion kan du ändra temat på bakgrunden. o Välj mellan två färger på bakgrunden: Svart eller vit. Aktivera en pil för att gå till detaljfönstret: används för att välja visningsläge för åtkomst till detaljvyn. o Aktiv o Inte aktiv Aktivera bekräftelse popups: möjliggör visning av ett bekräftelsefönster för en viss manipulation (övergång till lokaliseringsläget till exempel) 123

124 Diagnostik Med diagnostiken är det möjligt att generera händelseloggar för analys i händelse av probelm med installationen. Det finns två olika typer av filer: - händelseloggar för servern: endast de händelser som är kopplade till servern - händelseloggar för installationer: alla händelser som är kopplade till ett särskilt projekt - Klicka på fliken Diagnostik. - För in USB-nyckeln i en av konfigurationsserverns USB-portar om du använder en läsplatta eller en Smartphone - Klicka på en av de tillgängliga knapparna för att generera den önskade händelseloggen o o o Klicka på Fullständig återställning för att generera en fil som innehåller händelseloggen för servern och alla projekt som sparats i konfigurationsverktyget Klicka på Återställ som sitter på Server-linjen för att generera en fil som endast innehåller händelseloggen för servern Klicka på Återställ som sitter på projektlinjen för att generera en fil som innehåller händelseloggen för det valda projektet 124

125 Konfigurationsverktyget genererar den önskade händelseloggen. - Klicka på OK för att bekräfta Anmärk : Om du använder en PC kommer händelseloggen att sparas direkt på hårddisken och en dialogruta visas för att kunna välja namn på filen. 125

126 9.2.3 OM Denna funktion gör att du kan se vilken version av programvaran som finns i konfigurationsservern - Klicka på, sedan Om för att få reda på versionen av programvaran KNX NG. - Klicka på för att stänga fönstret. 126

127 9.3 FUNKTIONER I PROJEKTET IMPORTERA PROJEKT TX100 Detta kapitel beskriver de olika stegen för att återställa konfigurationen av ett projekt utfört med TX100 konfigurationsverktyg. Alla produkter som är kompatibla med TX100 konfigurationsverktyg är även kompatibla med TXA100 konfigurationsverktyget. På TX100: - Gör en säkerhetskopia av projektet - Kopiera denna säkerhetskopia på en USB-enhet ansluten till TX100 Konfigurationsverktyget genererar en fil med tillägget ".txh. På TXA100: Från en exportfil av ett projekt är det möjligt att importera inställningarnas säkerhetskopia eller inställningarnas säkerhetskopia för ett TX100-projekt. Anmärk: Endast filer som genereras från version 2.10 av TX100 är kompatibla för import. För tidigare versioner, konvertera säkerhetskopiorna med hjälp av TX100 och konverteringsprogrammet. Via en USB-enhet som är ansluten till servern - Sätt i USB-enheten som innehåller inställningarnas säkerhetskopia till en USB-port på konfigurationsservern. 127

128 Klicka på Ny för att visa en listruta. Klicka på Importera projekt. Ett fönster "Importera projekt" visas: En lista över inställningarnas säkerhetskopia visas: Välj inställningens säkerhetskopia som du vill importera. När du har valt filen klickar du på Importera. Efter importen, ta ut USB-enheten. 128

129 Från en dator - Klicka på Ny för att visa en listruta. - Klicka på Importera projekt. Ett fönster "Importera projekt" visas: - Klicka på Bläddra för att välja installationsfilen som ska importeras. Ett fönster visas: 129

130 - Välj önskad installationsfil och klicka på Öppna. Projektet som ska importeras är i formatet ".txh" (fil TX100). När du har valt filen klickar du på Importera HANTERA ETT RADIOPROJEKT Konfigurationsverktyget TXA100 kan användas för att ställa in parametrarna för radioprodukterna KNX. För detta måste du ha en mediakopplare TR131 för att skapa länken mellan KNX-bussen och radiolänken. Två scenarier är möjliga: Installation av endast radion WIFI KNX ETHERNET Produkterna som finns i projektet är bara radio. För att ställa in dessa produkter, anslut en mediakoppling till konfigurationsverktyget. 130

131 Blandat system WIFI ETHERNET KNX Produkterna som finns i projektet är radio och trådbundna. I detta fall, finns mediakopplaren redan i systemet som garanterar förbindelsen mellan konfigureringsverktyget och radiolänken. Mediakopplarens detektering När du startar installationen av ett projekt, kommer konfigurationsservern automatiskt att identifiera mediakopplingen. Följande meddelande visas: - Klicka på Ja för att bekräfta. - Klicka på "Nytt projekt" för att skapa ett projekt ELLER - Klicka på Läsin projekt för att använda den befintliga inställningen. 131

132 Sökning av radioprodukter - Gör en fabriksåterställning av radioprodukterna för att integrera dem i projektet. - Tryck på CFG-knappen på radioprodukten - Klicka på knappen "Starta sökning Vid upptäckten av produkter, identifieras radioprodukterna som trådbundna produkter. En indikation "RF" signalera att produkten är radio. Produktkonfigurationen och skapandet av länkar är den samma som för trådbundna produkter. För att göra en fabriksåterställning av radioprodukterna, se kapitel ERSÄTTA EN PRODUKT. Denna del gör att du kan ersätta en produkt i projektet med en annan med samma referens. Exempel på en ersättning av en insatsvara (WST316): - Anslut den nya produkten i projektet - I konfigurationsverktyget kan du gå till fliken Produkter - Klicka på Sökning för identifiering av den nya produkten Anmärk: Om funktionen Automatisk sökning" är aktiverad, kommer produktidentifieringen att ske automatiskt efter ett inställningsbart intervall (10 minuter som standard). - Välj produkten som ska bytas ut - Klicka på på fliken Åtgärder 132

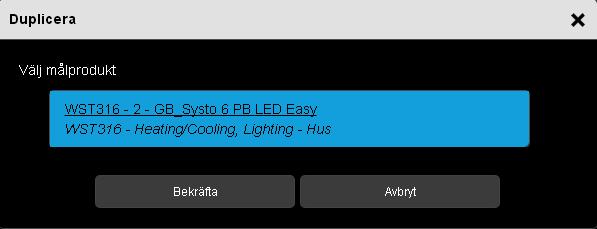

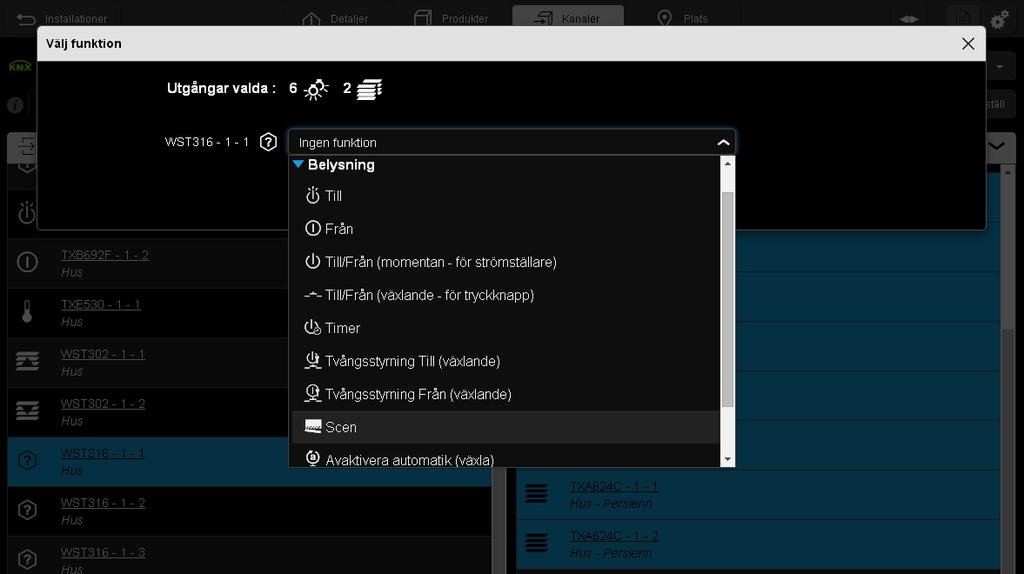

133 - Klicka på Ersätt - Välj den nya produkten i listan nedan och bekräfta. Den nya produkten är nu inställd och den gamla tas bort ur projektet DUPLICERING AV EN PRODUKT I det här avsnittet kan du kopiera konfigurationen av en produkt till en annan med samma referens. Exempel på duplicering av en insatsvara (WST316) för en identisk kontroll på två olika platser: - Anslut den nya produkten i projektet - I konfigurationsverktyget kan du gå till fliken Produkter - Klicka på Sökning för identifiering av den nya produkten Anmärk: Om funktionen Automatisk sökning" är aktiverad, kommer produktidentifieringen att ske automatiskt efter ett inställningsbart intervall (10 minuter som standard). - Välj produkten som ska dupliceras - Klicka på på fliken Åtgärder - Klicka på Duplicera. 133

134 - Välj den nya produkten i listan nedan och bekräfta. Den nya produkten är nu inställd med samma funktionalitet som den produkt som redan finns på plats SCENFUNKTION Scenfunktionen kan gruppera en uppsättning utgångar. Dessa utgångar kan ställas in på en justerbar fördefinierad status. En scen aktiveras genom att trycka på en enda knapp. Varje utgång kan integreras i 8 olika scener. Inställning av en scen - Markera posten eller posterna som styr scenen - Välj utgång eller utgångar som påverkas av scenen - Klicka på knappen "Länk. 134

135 Ett fönster "Välj funktion" visas: - Välj funktionen Scen - Ange scennummer (1 till 8). - Klicka på knappen "Länk. Att lära in och spara scener Detta förfarande gör det möjligt att ändra och lagra en scen efter lokala åtgärder på tryckknapparna finns i rummet. Spara en scen med en tryckknapp placerad i rummet. - Aktivera scenen genom att trycka kort på sändaren som utlöser scenen. - Ställ utgångarna (belysning, fönsterluckor, jalusier) i det önskade tillståndet med hjälp av vanliga lokala kontroller (tryckknapp, fjärrkontroll osv.). - Spara utgångarnas status genom att trycka i över 5 sek. på sändaren som utlöser scenen. Lagringen indikeras av momentan aktivering av utgångarna

136 10. TILLÄGGSPRODUKTER Detta kapitel beskriver det befintliga Hager-utbudet med det nya konfigurationsverktyget TXA100 i förhållande till produkter som är kompatibla med TX100. Följande kapitel förklarar inställningen av vissa produkter som kräver ytterligare förklaringar PRODUKTLISTA TRÅDBUNDNA PRODUKTER Referens Beskrivning Anmärkning TCC510S Presence detector 360 monobloc KNX TR130 Mediakopplare 10.4 TR131 Mediakopplare 10.4 TX206H Värmeaktor TX302 TX304 TX304AS TX308 TX308AS Sensor-/Binäringång 2 ing. Sensor-/Binäringång 4 ing. Sensor/ Binärin.m.status Sensor/ Binärin.m.status Sensor/ Binärin.m.status TX320 Termostat 10.7 TX450 Rumsdisplay m. Termostat 10.8 TX460A Rumsdisplay m. Termostat 10.7 TX501 Ställdon TX502 TX510 TX511 TXA201A TXB201A TXB202A TXB202-a2 TXB302 TXB304 TXB322 TXB322AU TXB344 TXB344AU TXC511 WHT300 WHT302 WHT310 WHT312 WHT330 WHT390 WKT302 Ställdon Närvarodetektor 2 kan. Närvaro-/Konstantljusreg. 1 kan. Belysningsaktor 1 utg. 4A, Infälld 1 flush mounted output 4A twisted pair 2 flush mounted output 4A twisted pair 2 flush mounted output 4A twisted pair Flush mounted input device 2 -fold Flush mounted input device 4 -fold Flush mounted input + LED output 2 -fold Flush mounted input + indicator output 2 -fold Mercury Flush mounted input + LED output 4 -fold Flush mounted input + indicator output 4 -fold Mercury EIB presence detector with Light Regulation Kallysto push button 2,4,6 ways tebis KNX Kallysto push button 2 ways tebis KNX Push button 2,4,6 ways LED Kallysto tebis CH Push button 2 ways LED Kallysto tebis CH Kallysto push button 2,4,6 ways LED+IR tebis KNX Kallysta Push button KNX bus 2E Kallysta Push button KNX bus 4E 136

137 Referens Beskrivning Anmärkning WKT304 Kallysta Push button KNX bus 6E WKT306 Presence detector 360 monobloc KNX WKT312 Kallysta Push button KNX bus 2E w. indicator WKT314 Kallysta Push button KNX bus 4E w. indicator WKT316 Kallysta Push button KNX bus 6E w. indicator WKT322 Kallysta Push button KNX bus 2E +12E IR WKT324 Kallysta Push button KNX bus 4E +12E IR WKT501 Kallysta Sensor KNX bus comfort WKT502 Kallysta Sensor KNX bus comfort/safety WKT660 Kallysta energy manager KNX white 10.9 WUT10 WUT10 - Push button 1gang, with integrated bus coupling unit WUT20 WUT20 - Push button 2gang, with integrated bus coupling unit WYT321 Single push button with status and FPL cream WYT341 Double push button with status and FPL cream WYT361 Triple push button with status and FPL cream WYT361IR Triple push button with status and FPL with IR receiver cream WYT510 Detection head basic White WYT511C Detection head comfort 180 cream WYT610 Thermostat with display White 10.7 WYT620 Thermostat KNX multifunction with display white MODULÄRA PRODUKTER Referens Beskrivning Anmärkning TE330 Energimätare KNX 3-kanaler TE331 Energimätare KNX 3-kanaler TX022 Kopplingsur tebis-eib 10.5 TX025 Ljusrelä 1-6 ing.20 kl 10.6 TX204A Belysningsaktor 4 utg. 4A TX206A Belysningsaktor 6 utg. 4A TX210 Dimmeraktor 600W TX211 Bryt-/Dimmeraktor 3 utg. TX211A Bryt-/Dimmeraktor 3 utg 1-10V TX214 Bryt-/Dimmeraktor 1 utg. TX223 Markisaktor 4 utg.230v TX224 Persienn-/Markisaktor 4 utg.230v TX225 Markisaktor 4 utg.24v TX226 Persienn-/Markisaktor 4 utg.24v TX314 Sensor-/Binäringång 4 ing.230v TX316 Sensor-/Binäringång 6 ing.230v TXA022 Kopplingsur tebis-knx 10.5 TXA023 Kopplingsur cronotec 2-kan DCF 10.5 TXA025 Ljusrelä u. Sensor 1-6 ing 10.6 TXA204A Belysningsaktor 4 utg. 4A 137

138 Referens Beskrivning Anmärkning TXA204-a2 Belysningsaktor 4 utg. 4A TXA206A Belysningsaktor 6 utg. 4A TXA206-a2 Belysningsaktor 6 utg. 4A TXA207A Belysningsaktor 10 utg. 4 A TXA207-a2 Belysningsaktor 10 utg. 4 A TXA208A 8-fold output 4A/230V manu mode w/o bus TXA208-a2 8-fold output 4A/230V manu mode w/o bus TXA210 Dimmeraktor 600W TXA210A Dimmeraktor 300W TXA210-a2 Dimmeraktor 300W TXA210N Dimmeraktor 300W TXA213 Dimmeraktor 3 utg. 300W TXA213-a2 Dimmeraktor 3 utg. 300W TXA213N Dimmeraktor 3 utg. 300W TXA215 Universaldimmer KNX 1000W TXA215-a2 Universaldimmer KNX 1000W TXA223 Markisaktor 4 utg.230v TXA223-a2 Markisaktor 4 utg.230v TXA224 Persienn-/Markisaktor 4 utg.23 TXA224-a2 Persienn-/Markisaktor 4 utg.23 TXA225 Markisaktor 4 utg. 24V TXA225-a2 Markisaktor 4 utg. 24V TXA226 Persienn-/Markisaktor 4 utg.24 TXA226-a2 Persienn-/Markisaktor 4 utg.24 TXA227 Persienn- /Markisaktor 8 utg. TXA227-a2 Persienn- /Markisaktor 8 utg. TXA228 Markisaktor 8 utg. 230V TXA228-a2 Markisaktor 8 utg. 230V TXA230A EM comfort KNX modular output master 10.9 TXA230B EM comfort KNX module output slave 10.9 TXA304 Sensor modulutförande, 4 kan TXA306 Sensor modulutförande, 6 kan TXA310 Sensor modulutförande,10 kan 138

139 RADIOPRODUKTER - Hager Referens Beskrivning Anmärkning TD10x TD11x 1-knapp vit 10.2 TD20x TD21x 2-knapp vit 10.2 TD250 TD251 2-knapp vit m.märk TD3xx 3-knapp vit 10.2 TG51x RF KNX battery smoke detector white 10.2 TG54x Battery TEBIS heat sensor, radio linked 10.2 TK301 Push button 1 fold 10.2 TK302 Push button 2 fold 10.2 TR201 Radio aktor 1 utg. 16A TR210 Dimmeraktor radio 200 W TR221 Radio Jalusiaktor 1 utg. TR227 Tebis interface for Bubendorff shutters TR270 Uttags adapter RF TR271 Grenkontakt till variator RF TR302A Radio sensor,2 ing. batteri 10.2 TR302B Radio sensor,2 ing. 230V 10.2 TR304A Sensor radio 4 ing. batteri 10.2 TR304B Sensor radio 4 ing. 230V 10.2 TR351 Radiomottagare tebis TX, vit TR501 Kombi sensor/aktor 10A radio TR521 Radio Jalusi 1 utg./ 2 ing. TRB201 Brytaktor radio 1 utg. 16A TRB210 Dimmeraktor radio 200W TRB221 Jalusiaktor radio 1 utg. TRB302A Sensor radio 2 ing. batteri 10.3 TRB302B Sensor radio 2 ing. 230V TRB501 Kombi sensor/aktor radio 10A TRB521 Jalusiakt radio 1 utg/ 2 ing TRC120 Gateway alarm radio LS / wired KNX TRC202 Radioaktor IP55 2-kan 16A TRC270 RF plug adapter TRC301A Opening detector RF 10.3 TRC301B Opening detector RF QL 10.3 TRC321B Light/twilight RF sensor, white 10.3 TRE201 Radioaktor IP55,1-utg TRE202 Radioaktor IP55, 2-utg TRE221 Radioaktor IP55 Jalusi TRE301 Tryckknapp 1 kanal IP TRE302 Tryckknapp 2 kanal IP

140 Referens Beskrivning Anmärkning TRE400 Kombi sensor/aktor 16A IP55 TRE500 Motion detector RF white 10.3 TRE510 Motion detector Solar RF white 10.3 TRE600 Strålkastare LED med PIR QL TU204A Fjärrkontroll 4 kan TU208A Fjärrkontroll 8 kan TU224A Fjärrkontroll 3x8 kan TU402 Fjärrkontroll radio 2 kanaler 10.3 TU404 Fjärrkontroll radio 4 kanaler 10.3 TU406 Fjärrkontroll radio 6 kanaler 10.3 TU418 Fjärrkontroll radio 18 kanaler 10.3 TU444 2x4-channel KNX / LS remote control 10.3 WHT390 Kallysto push button 2,4,6x RF tebis KNX 10.2 WKT302R(uni) Kallysta PB KNX radio 2f battery - Uni-directional 10.2 WKT302R(bi) Kallysta PB KNX radio 2f battery - Bi-directional 10.3 WKT304R(uni) Kallysta PB KNX radio 4f battery - Uni-directional 10.2 WKT304R(bi) Kallysta PB KNX radio 4f battery - Bi-directional 10.3 WKT306R(uni) Kallysta PB KNX radio 6f battery - Uni-directional 10.2 WKT306R(bi) Kallysta PB KNX radio 6f battery - Bi-directional 10.3 WKT312R Kallysta PB KNX radio 2f solar 10.2 WKT314R Kallysta PB KNX radio 4f solar 10.2 WKT316R Kallysta PB KNX radio 6f solar 10.2 WKT400 Mechanism RF ON/OFF 2 wires WKT401 WKT402 WKT410 WKT412 WKT420 WKT421 WKT422 WKT423 WYC42xQ+WUC18 WYC42xQ+WUC35 WYC81xQ+WUD86 WYC81xQ+WUD87 WYC81xQ+WUC18 WYC81xQ+WUC21 WYC81xQ+WUC35 WYC82xQ+WUD88 WYC82xQ+WUC18 WYC82xQ+WUC22 WYC84xQ+WUD86 WYC84xQ+WUD87 Mechanism RF ON/OFF 3 wires Mechanism RF ON/OFF 3 wires prog Dimmer 2 wires for kit WKT712B Dimmer 2 wires + memo function Mechanism RF shutter 3 wires Mechanism RF shutter 4 wires Mechanism RF shutter 3 wires + memo Mechanism RF shutter 4 wires + memo Time switch ON / OFF RF Time switch ON / OFF RF + 1-fold output switch 1-fold push button RF + 1 dimmer output 1-fold push button RF 1-fold push button RF + 1-fold output switch 2-fold push button RF + 2 dimmer outputs 2-fold push button RF 2-fold push button RF + 2-fold output switch 4-fold push button RF + 1 dimmer output 140

141 Referens Beskrivning Anmärkning WYC84xQ+WUD88 WYC84xQ+WUC18 WYC84xQ+WUC21 WYC84xQ+WUC35 WYC84xQ+WUC22 WYJ42xQ+WUC18 WYJ42xQ+WUJ42 WYJ43xQ+WUC18 WYJ43xQ+WUJ42 WYT11xQS WYT11xQB WYT12xQS WYT12xQB 4-fold push button RF + 2 dimmer outputs 4-fold push button RF 4-fold push button RF + 1-fold output switch 4-fold push button RF + 2-fold output switch 1-fold push button shutters / blinds RF 1-fold push button shutters / blinds RF + 1 shutter / blind output Time switch shutters-blinds RF Time switch shutters-blinds RF + 1 shutter / blind output 1-fold push button RF battery 2-fold push button RF battery WYT321F Single push b. radio KNX cream 10.2 WYT341F Double push b. radio KNX cream 10.2 WYT361F Triple push b. radio KNX cream 10.2 WYW51xQ+WUD86 WYW51xQ+WUD87 WYW52xQ+WUD86 WYW52xQ+WUD87 WYW51xQ+WUC18 WYW51xQ+WUC13 WYW52xQ+WUC18 WYW52xQ+WUC13 WYW51xQ+WUC21 WYW51xQ+WUC35 WYW52xQ+WUC21 WYW52xQ+WUC35 Motion detector RF + 1 dimmer output Motion detector RF Motion detector RF + 1-fold output switch - Berker Referens Beskrivning Anmärkning 8514_51_xx _11_ _51_xx _12_00 1-fold push button RF + 1 dimmer output 8514_51_xx _01_00 1-fold push button RF 8514_51_xx _11_ _51_xx _12_00 1-fold push button RF + 1-fold output switch 8514_61_xx _21_00 2-fold push button RF + 2 dimmer outputs 8514_61_xx _01_00 2-fold push button RF 8514_61_xx _22_00 2-fold push button RF + 2-fold output switch 8564_81_xx _11_ _81_xx _12_00 4-fold push button RF + 1 dimmer output 8564_81_xx _21_00 4-fold push button RF + 2 dimmer outputs 141

142 Referens Beskrivning Anmärkning 8564_81_xx _01_00 4-fold push button RF 8564_81_xx _11_ _81_xx _12_00 4-fold push button RF + 1-fold output switch 8564_81_xx _22_00 4-fold push button RF + 2-fold output switch 8524_51_xx _01_00 1-fold push button shutters / blinds RF 8524_51_xx _11_00 1-fold push button shutters / blinds RF + 1 shutter / blind output 8534_51_xx _11_ _51_xx _12_ _61_xx _11_ _61_xx _12_ _51_xx _01_ _51_xx _01_ _61_xx _01_ _61_xx _01_ _51_xx _11_ _51_xx _12_ _61_xx _11_ _61_xx _12_ _51_xx 8565_52_xx Motion detector RF + 1 dimmer output Motion detector RF Motion detector RF + 1-fold output switch 1-fold push button RF battery 8565_61_xx 8565_62_xx 2-fold push button RF battery 8574_51_xx _01_00 Time switch shutters-blinds RF 8574_51_xx _11_00 Time switch shutters-blinds RF + 1 shutter / blind output 8574_52_xx _01_00 Time switch ON / OFF RF 8574_52_xx _11_00 Time switch ON / OFF RF + 1-fold output switch RF plug adapter Radioaktor IP55,1-utg Radioaktor IP55, 2-utg Radioaktor IP55 Jalusi Radio Jalusi 1 utg./ 2 ing Jalusiaktor radio 1 utg Motion detector RF white Motion detector Solar RF white Dimmeraktor radio 200W Fjärrkontroll radio 2 kanaler Fjärrkontroll radio 4 kanaler Fjärrkontroll radio 6 kanaler Fjärrkontroll radio 18 kanaler Light/twilight RF sensor, white Opening detector RF Kombi sensor/aktor 16A IP Kombi sensor/aktor radio 10A 142

143 Referens Beskrivning Anmärkning Radio aktor 1 utg. 16A Sensor radio 2 ing. batteri Sensor radio 2 ing. 230V ANDRA PRODUKTER Referens Beskrivning Anmärkning B2T_BFF Pushbutton KNX radio 2f battery 10.3 B4T_BFF Pushbutton KNX radio 4f battery 10.3 MVX1_BFF Motor Y1 LI56302 Flush mounted input device 2 -fold LI56304 Flush mounted input device 4 -fold LI56322 Flush mounted input + LED output 2 -fold LI56344 Flush mounted input + LED output 4 -fold QAX910 Centralenheten / Synco Living 143

144 10.2 ENKELRIKTADE RADIOPRODUKTER Dessa produkter känns igen med TXA100-konfigurationsverktyget. De kan kännas igen på grund av att konfigurationsknappen CFG saknas. De enkelriktade ingångarna visas i ingångslistan. Dessa ingångar kan kopplas till andra utgångar och länkar kan också tas bort. Däremot är inte den funktion som tilldelats ingången ändringsbar. Om installationen kräver en annan funktion måste den berörda produkten bytas ut. Här följer en lista över möjliga ersättningsprodukter: Ref. Beskrivning oredovisade Ref. surrogat Beskrivning TD10x TD11x 1-knapp vit WKT302R(bi) Kallysta PB KNX radio 2f battery - Bi-directional TD20x TD21x 2-knapp vit WKT304R(bi) Kallysta PB KNX radio 4f battery - Bi-directional TD250 - TD251 2-knapp vit m.märk. WYT12xQS 2-fold push button RF battery TD3xx TK301 TK302 TR302A 3-knapp vit Push button 1 fold Push button 2 fold Radio sensor,2 ing. batteri WKT306R(bi) WKT302R(bi) WKT304R(bi) TRB302A Kallysta PB KNX radio 6f battery - Bi-directional Kallysta PB KNX radio 2f battery - Bi-directional Kallysta PB KNX radio 4f battery - Bi-directional Sensor radio 2 ing. batteri TR302B Radio sensor,2 ing. 230V TRB302B Sensor radio 2 ing. 230V TR304A Sensor radio 4 ing. batteri 2xTRB302A 2 Sensor radio 2 ing. batteri TR304B Sensor radio 4 ing. 230V 2xTRB302B 2 Sensor radio 2 ing. 230V TU204A Fjärrkontroll 4 kan. TU404 Fjärrkontroll radio 4 kanaler TU208A Fjärrkontroll 8 kan. TU406 Fjärrkontroll radio 6 kanaler TU224A Fjärrkontroll 3x8 kan. TU418 Fjärrkontroll radio 18 kanaler Kallysta PB KNX radio 2f battery - Unidirectional Bi-directional Kallysta PB KNX radio 2f battery - WKT302R(uni) WKT302R(bi) Kallysta PB KNX radio 4f battery - Unidirectional Bi-directional Kallysta PB KNX radio 4f battery - WKT304R(uni) WKT304R(bi) Kallysta PB KNX radio 6f battery - Unidirectional Kallysta PB KNX radio 6f battery - WKT306R(uni) WKT306R(bi) Bi-directional WKT312R Kallysta PB KNX radio 2f solar WYT11xQS 1-fold push button RF battery WKT314R Kallysta PB KNX radio 4f solar WYT12xQS 2-fold push button RF battery WKT316R WYT32xF WYT34xF Kallysta PB KNX radio 6f solar Single push b. radio KNX cream Double push b. radio KNX cream WKT306R(bi) WKT302R(bi) WKT304R(bi) TG51x och TG54x kommer att ersättas av ett nytt kommande sortiment. Kallysta PB KNX radio 6f battery - Bi-directional Kallysta PB KNX radio 2f battery - Bi-directional Kallysta PB KNX radio 4f battery - Bi-directional 144

145 10.3 TVÅVÄGS RADIOPRODUKTER MED BATTERI Dessa produkter kan ställas in med konfigurationsverktyget TXA100. Men man måste respektera vissa regler: - Innan några ändringar i inställningarna eller aktiveringen av inlärningen av en installation, sätt på radionprodukten i inställningsläge. För att göra detta ska du snabbt trycka på knappen "CFG". - I en ny installation, för att produkter ska erkännas av konfigurationsverktyget TXA100, måste du göra en fabriksåterställning av produkten: o o Tryck på CFG -knappen i mer än 5 sekunder. När lysdioden blinkar, släpper du knappen. Tryck kort på knappen "CFG" för att få produkten i inställningsläget innan du startar detekteringen av produkter med konfigurationsverktyget TXA100. Vissa äldre tvåvägs radioprodukter är inte kompatibla med konfigurationsverktyget TXA100. De är igenkännliga tack vare datumkoden som visas på produkten (vanligtvis på baksidan av produkten i batterifacket). Datumkoden är i form GCxxåå där xx är veckan tillverkningsveckan och åå är tillverkningsåret (t.ex. GC Vecka 10 år 2013) Nedan följer listan över produkter med datumkod som de är förenliga med konfigurationsverktyget TXA100. TRB302A TRB302B WKT302R eller TU402 WKT304R eller TU404 WKT306R eller TU406 TU418 GC2111 GC1711 GC1211 GC1611 GC1211 GC2611 De dubbelriktade radioprodukterna från Berker är alla kompatibla. 145

146 10.4 MEDIEKOPPLARENS UTVÄXLING Mediekopplaren TR130 är inte kompatibel med konfigurationsverktyget TXA100. För detta är det nödvändigt att byta ut den med en mediekoppling TR131. Nedan följer utbytesförfarandet: - Koppla ifrån mediekopplingen TR130 på buss KNX i installationen - Anslut den nya mediekopplaren TR Starta TX100 o Meddelandet De trådbundna produkterna kan inte uppdateras visas. Detta betyder att kopplaren inte känns igen och måste paras ihop. - Tryck på JA för att fortsätta - Tryck på knapp "Menu" - Gå till Installationshantering/Parning av kopplingen - Tryck på OK för att bekräfta - Välj kopplaren genom att trycka på parningsknappen i 4 sekunder. o "CF visas på displayen. o Den nya kopplaren känns igen av TX100 - Tryck på "JA" för att bekräfta bytet. o o TX100 hämtar nya data. Anläggningen fungerar igen. 146

147 10.5 FUNKTION MED EN KNX-KLOCKA Klockan används för att skicka in datum och tid till hela systemet. Klockprodukter som erkänts av konfigurationsverktyget är: - TX022 - TXA022 - TXA023 Exempel: TXA022 3 ingångar 1 utgång TXA TXA TXA TXA Ingångarnas funktion: - Konfigurerbar ingång Symbolen visar att ingången inte har någon definierad funktion. Man måste tilldela önskad funktion till varje ingång på samma sätt som för tryckknapparna (se kapitel för en lista över tillgängliga funktioner). - Specifik ingång Symbolen innebär att ingången kan avge information om datum och tid till andra produkter på bussen. Utgångarnas funktion: - Specifik utgång Symbolen betyder att utgången kan få information om datum och tid för en annan produkt på bussen. Anmärk: Automatisk koppling Denna funktion är avsedd att automatiskt skapa länkar i ett urval av inställningar eller om en produkt finns för att underlätta produktkonfigurationen. Klockfunktionen påverkas av denna typ av länk (se kapitel för en definition av dessa länkar). 147

148 10.6 DRIFT MED SKYMNINGSOMKOPPLARE Skymningsomkopplaren medger att ljusinformation skickas till hela systemet. Produkter med skymningsbrytare som erkänts av konfigurationsverktyget är: - TX025 - TXA025 - TXA026 Exempel: TXA025 2 ingångar 1 utgång TXA TXA TXA Ingångarnas funktion: - Konfigurerbar ingång Symbolen visar att ingången inte har någon definierad funktion. Man måste tilldela önskad funktion till varje ingång på samma sätt som för tryckknapparna (se kapitel för en lista över tillgängliga funktioner). - Specifik ingång Symbolen innebär att ingången kan avge ljusinformation till andra produkter på bussen. Utgångarnas funktion: - Specifik utgång Symbolen betyder att utgången kan få information om ljusstyrkan för en annan produkt på bussen. Anmärk: Automatisk koppling Denna funktion är avsedd att automatiskt skapa länkar i ett urval av inställningar eller om en produkt finns för att underlätta produktkonfigurationen. Skymningsbrytarens funktion påverkas av denna typ av länk (se kapitel för en definition av dessa länkar). 148

149 10.7 DRIFT MED TERMOSTAT Termostaten tillåter reglering av rumstemperatur för värmesystem. Produkter för termostat som erkänts av konfigurationsverktyget är: - TX320 - TX460 - WYT610 - WYT620 Exempel: TX460 6 ingångar 1 utgång TX TX TX TX TX TX TX Vissa äldre produkter är inte kompatibla med konfigurationsverktyget TXA100. De är igenkännliga tack vare datumkoden som visas på produkten. Datumkoden är i form GCxxåå där xx är veckan tillverkningsveckan och åå är tillverkningsåret (t.ex. GC Vecka 10 år 2013). Nedan följer listan över produkter med datumkod som de är förenliga med konfigurationsverktyget TXA100 TX460A TX460B GC4509 GC

150 Exempel: WYT620 5 ingångar 1 utgång WYT62X-1-1 WYT62X -1-33* WYT62X -1-2 WYT62X -1-3 WYT62X -1-4 WYT62X -1-5 * Synlig när displayfiltret för TXA100 visas för alla utgångar. Ingångarnas funktion: - Termostat Symbolen visar att ingången kan styra värmeutgångar i allt eller inget via ett värde i %. Värmestyrning ON/OFF (0/1) 14 ingångar 1 utgång TX TXA Värmestyrning i % (0-100 %) Länk 14 ingångar 1 utgång TX TXA Länk Det är också möjligt att skicka ett värmningsläge till termostaten med användning av en ingångskontakt. För detta är det nödvändigt att åstadkomma en koppling mellan de två ingångarna. TX ingångar WST Länk 150

151 Nedan följer tabellen över möjliga funktioner: Komfortläge Standby Tvångsstyrning Komfort Scen Ekonomiläge Frostskydd Tvångsstyrning Säkerhet Anmärk: Produktens termostatinställning På produktnivå är det möjligt att ställa in den tidsstyrda komfortens varaktighet och effekten under tidsinställningen - Konfigurerbar ingång Symbolen visar att ingången inte har någon definierad funktion. Man måste tilldela önskad funktion till varje ingång på samma sätt som för tryckknapparna (se kapitel för en lista över tillgängliga funktioner). Utgångarnas funktion: - Specifik utgång TX Symbolen betyder att utgången kan få information om datum och tid för en annan produkt på bussen. WYT62X -1-33* Symbolen betyder att utgången kan få statusindikationer om en annan produkt för att styra bakgrundsbelysningen. 151

152 10.8 DRIFT MED EN TX450-DISPLAY Rumsregulatorn TX450 är en väggmonterad apparat för kontroll och visualisering. Den kombinerar fyra beröringskänsliga knappar och en central display. 4 ingångar 13 utgångar TX TX TX TX TX TX TX TX TX TX * TX * TX * TX * TX * TX * TX * TX * * Synlig när displayfiltret för TXA100 visas för alla utgångar. 152

153 Ingångarnas funktion: - Konfigurerbar ingång Symbolen visar att ingången inte har någon definierad funktion. Man måste tilldela önskad funktion till varje ingång på samma sätt som för tryckknapparna (se kapitel för en lista över tillgängliga funktioner). Utgångarnas funktion: - Specifik utgång Symbolen betyder att utgången kan få statusindikationer om en annan produkt. Symbolen betyder att utgången kan få information om datum och tid för en annan produkt på bussen. Symbolen betyder att utgången kan få status för in- eller utgångar i en eller flera produkter för att utföra en logisk operation för visning av information. Följande är ett exempel på möjliga länkar: 1 ingång 3 utgångar WST TX Länk Länk TXA TXA

154 10.9 DRIFT MED EN ENERGIHANTERARE Funktionen Energihantering bygger på en grundval av en rumsenhet WKT660B, en modulär huvudenhet TXA230A med fjärrinformation och eventuellt en modulär sekundär enhet TXA230B beroende på antal zoner som ska övervakas. Exempel: WKT660 + TXA230A 12 Ingångar 14 Utgångar WKT värmeväg 1 WKT informationsväg tariff WKT värmeväg 2 WKT WKT värmeväg 3 WKT WKT värmeväg 4 WKT WKT värmeväg 5 WKT WKT värmeväg 6 WKT WKT värmeväg 7 WKT WKT värmeväg 8 WKT WKT kommandoväg ECS 1 WKT WKT kommandoväg ECS 2 WKT Väg för visning av beräkning 1 väg för visning av beräkning 2 väg för visning av beräkning 3 väg för visning av beräkning 4 väg för visning av beräkning 5 väg för visning av beräkning 6 väg för visning av beräkning 7 väg för produkthantering (frånvaro/närvaro, forcerande avfrostning, avstängd värme) väg till visning av yttertemperatur WKT Rumstemperaturväg WKT väg till visning av tid och datum WKT väg för att radera tariff WKT väg till information om avvikelse WKT väg till visning av defekter TXA230A (kortslutning pilottråd och ingen sektor) WKT väg till visning av defekter TXA230B (kortslutning pilottråd och ingen sektor) 154

155 Exempel : TXA230A 17 Ingångar 4 Utgångar TXA230A-1-1 väg till information tarift TXA230A-1-1 väg till värme 1 TXA230A -1-2 väg till beräkning 1 TXA230A-1-2 väg till värme 2 TXA230A -1-3 väg till beräkning 2 TXA230A-1-3 väg till värme 3 TXA230A -1-4 väg till beräkning 3 TXA230A-1-4 väg till kommando ECS TXA230A -1-5 TXA230A -1-6 TXA230A -1-7 TXA230A -1-8 TXA230A -1-9 TXA230A TXA230A TXA230A TXA230A TXA230A TXA230A TXA230A väg till beräkning tele-info väg till status avvikelse väg till voie des défauts väg till yttertemperatur väg till avvikelse värme 1 väg till avvikelse värme 2 väg till avvikelse värme 3 väg till avvikelse värme 4 väg till avvikelse värme 5 väg till avvikelse värme 6 väg till avvikelse värme 7 voie de délestage chauffage 8 TXA230A väg till avvikelse ECS 155

156 Exempel : TXA230B 4 Ingångar 13 Utgångar TXA230B -1-1 väg till beräkning 1 TXA230B-1-1 väg till värme 1 TXA230B -1-2 väg till beräkning 2 TXA230B-1-2 väg till värme 2 TXA230B -1-3 väg till beräkning 3 TXA230B-1-3 väg till värme 3 TXA230B -1-4 Väg till defekt TXA230B-1-4 väg till kommando ECS TXA230B-1-5 väg till information tariff TXA230B-1-6 Väg till status avvikelse TXA230B-1-7 väg till avvikelse värme 1 TXA230B-1-8 väg till avvikelse värme 2 TXA230B-1-9 väg till avvikelse värme 3 TXA230B-1-10 väg till avvikelse värme 4 TXA230B-1-11 väg till avvikelse värme 5 TXA230B-1-12 väg till avvikelse värme 6 TXA230B-1-13 väg till avvikelse ECS 156

157 Ingångarnas funktion: - Specifik ingång TXA230A/B Tillåter utfärdandet av aktuella priser som mottagits via den fjärrstyrda informationen i abonnenträknaren. Visar den energi som förbrukas. Visar en aktuell förbrukningsfrånkoppling. Tillåter utfärdande av ett elektriskt kopplingsfel av styrtrådarna eller frånvaro av frånskiljare. Tillåter utsändning av utetemperaturen. Tillåter mottagningen av den aktuella instruktion som utfärdats av en WKT660 att prioritera effekten. Tillåter förbrukningsfrånkoppling i ECS-utgången. WKT660 Möjliggör styrning av uppvärmningszonen via pilottråd eller termostat enligt programmering och lokala kontroller. Möjliggör styrning av en lagringstank beroende på avgiften, ett avgiftsschema och kommandon som är lokala Används för att vidarebefordra fjärrgränssnitt för temperaturen som mäts av rumsenheten Används för att styra en digital utgång beroende på avgift och prislista Utgångarnas funktion: - Specifik utgång TXA230A/B Möjliggör styrning av trådutgångar för styrning enligt det aktuella börvärdet som avges av WKT660B Möjliggör styrning av utsignalen ECS enligt det aktuella börvärdet som avges av WKT660B 157

158 WKT660 Visar aktuell prislista och index för förbrukningen. Visar den energi som förbrukas. Gör att man kan placera alla värmezoner i aktiverat eller inaktiverat läge. Visar den omgivande temperaturen som mäts av en extern sensor. Synkroniserar datum och tid från en huvudklocka. Visar en aktuell förbrukningsfrånkoppling. Visar ett fel i en elektrisk förbindelse i en TXA230. När du installerar skanningen upptäcker TXA100 produkterna och sedan utför den automatiskt följande länkar: Räkningskanaler: Ingångar Utgångar TXA230A -1-2 WKT Fel i den elektriska anslutningen: Ingångar TXA230A -1-7 WKT Utgångar Utomhustemperatur: Ingångar TXA230A -1-8 WKT Utgångar Det aktuella priset Ingångar TXA230A -1-1 TXA230A
