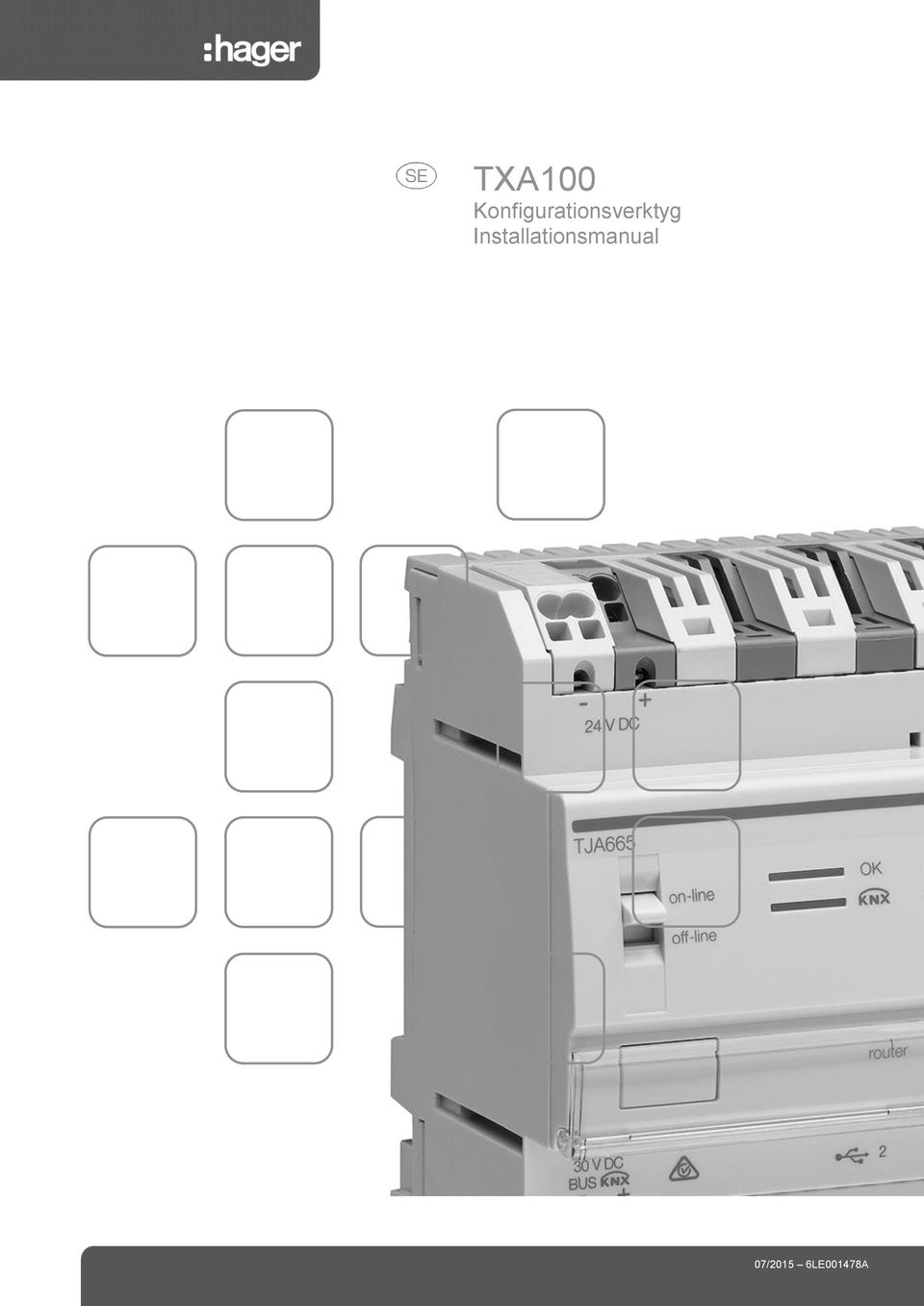

1 TXA100 Konfigurationsverktyg 07/2015 6LE001478A

2 1. INTRODUKTION SYFTE MED DOKUMENTET ÖVERSIKT AV KNX-PROJEKTEN ALLMÄN PRESENTATION KONFIGURATION OCH HANTERING AV KNX-PROJEKTEN PRESENTATION AV KONFIGURATIONSVERKTYGET TXA Sammansättning av paketet Allmän vy Konfigurationsservern Uppdatering av konfigurationsserverns programvaruversion Automatisk drift/router Tekniska specifikationer PROJEKT INSTALLATION AV MASKINVARA Kabelansluten Ethernet-anslutning WiFi Ethernet-anslutning DRIFTSÄTTNING AV PROGRAMVARAN Installation av uppstartaren Tillämpning med Ethernet trådbunden anslutning Driftsättning med WIFI-anslutning Byt namn på WIFI-routern (SSID) FÖRSTA IGÅNGSÄTTNINGEN MINA PROJEKT SKAPA NYTT PROJEKT IMPORTERA DATA Från en surfplatta eller en smarttelefon Från en dator ÖPPNA ETT PROJEKT REDIGERA ETT PROJEKT SÖKA PRODUKTER ANALYSERA PROJEKTET FÖR ATT HITTA DESSA PRODUKTER Nytt projekt Befintlig installation DEFINIERA BOSTADENS STRUKTUR INSTÄLLNING AV PRODUKTER/KANALER STÄLLA IN PRODUKTER Allmän funktion Funktionsparametrar Produktunderhåll Sortera och filtrera produkter INSTÄLLNING AV KANALER Inställning enligt kanal Sortera och filtrera enligt kanaler LOKALISERING Igångsättning i läget "Lokalisering" Stoppa Lokaliseringsläget" VISUALISERING MEDDELANDEN SKAPA LÄNKAR SKAPA LÄNKEN MELLAN PRODUKTERNA TA BORT LÄNKEN MELLAN PRODUKTERNA DEFINIERA EN AUTOMATISK LÄNK Automatisk länk i produkterna Automatisk länk via parameter INSTALLATIONSLEDNING

3 8.1 AVLÄS INSTALLATIONEN FABRIKSÅTERSTÄLLNING Fabriksåterställning (av projektet) Fabriksåterställning av okända TP produkter Fabriksåterställning av okända RF-produkter NEDLADDNING EXPORTERA Exportera projekt Exportera till Domovea YTTERLIGARE FUNKTIONER I MENYERNA ONLINE/OFFLINE KONFIGURATION MENYN INSTÄLLNINGAR Profilhantering Inställning av servern Tema Om FUNKTIONER I PROJEKTET Importera projekttx Hantera ett radioprojekt Ersätta en produkt Duplicering av en produkt Scenfunktion

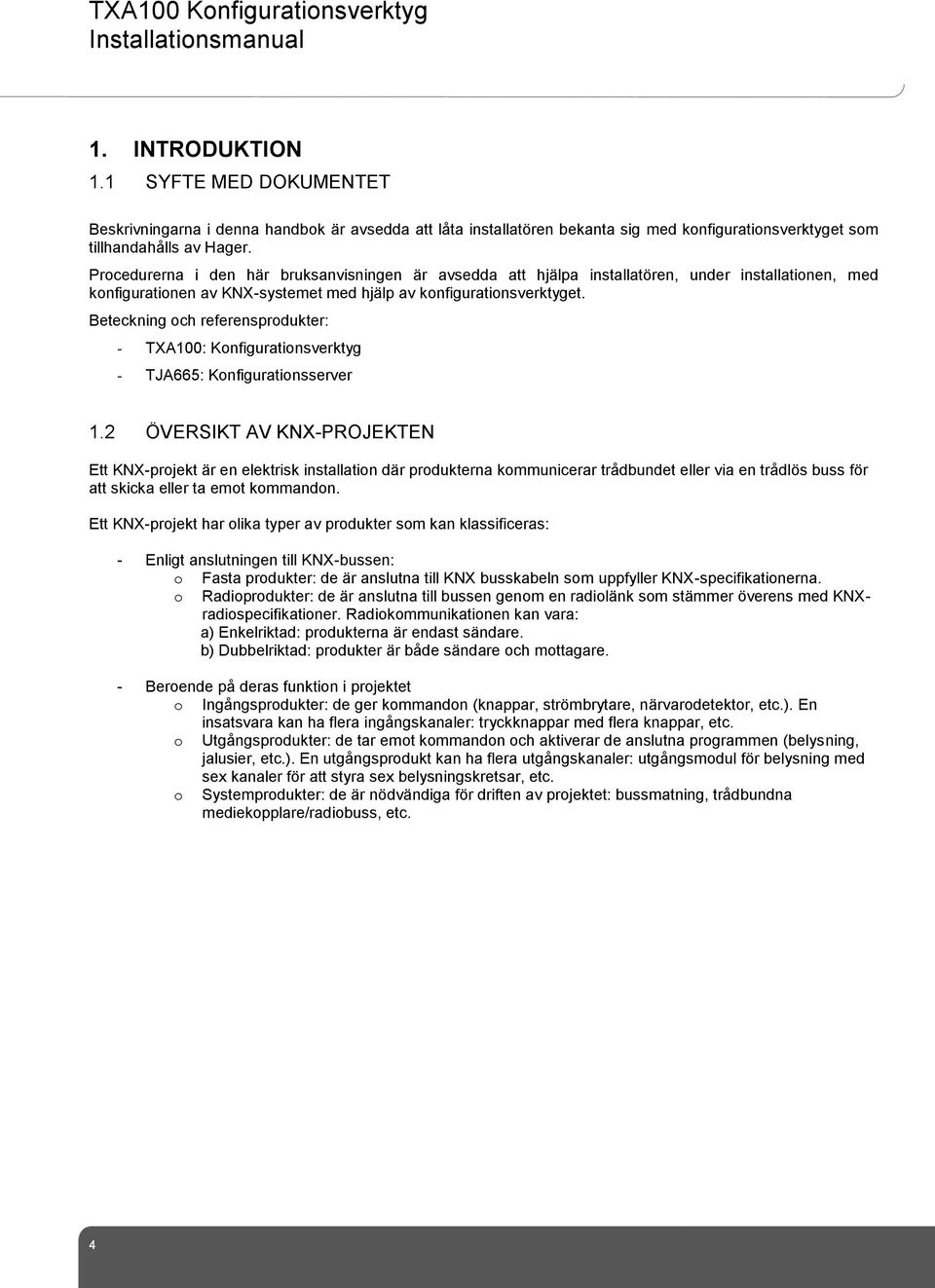

4 1. INTRODUKTION 1.1 SYFTE MED DOKUMENTET Beskrivningarna i denna handbok är avsedda att låta installatören bekanta sig med konfigurationsverktyget som tillhandahålls av Hager. Procedurerna i den här bruksanvisningen är avsedda att hjälpa installatören, under installationen, med konfigurationen av KNX-systemet med hjälp av konfigurationsverktyget. Beteckning och referensprodukter: - TXA100: Konfigurationsverktyg - TJA665: Konfigurationsserver 1.2 ÖVERSIKT AV KNX-PROJEKTEN Ett KNX-projekt är en elektrisk installation där produkterna kommunicerar trådbundet eller via en trådlös buss för att skicka eller ta emot kommandon. Ett KNX-projekt har olika typer av produkter som kan klassificeras: - Enligt anslutningen till KNX-bussen: o Fasta produkter: de är anslutna till KNX busskabeln som uppfyller KNX-specifikationerna. o Radioprodukter: de är anslutna till bussen genom en radiolänk som stämmer överens med KNXradiospecifikationer. Radiokommunikationen kan vara: a) Enkelriktad: produkterna är endast sändare. b) Dubbelriktad: produkter är både sändare och mottagare. - Beroende på deras funktion i projektet o Ingångsprodukter: de ger kommandon (knappar, strömbrytare, närvarodetektor, etc.). En insatsvara kan ha flera ingångskanaler: tryckknappar med flera knappar, etc. o Utgångsprodukter: de tar emot kommandon och aktiverar de anslutna programmen (belysning, jalusier, etc.). En utgångsprodukt kan ha flera utgångskanaler: utgångsmodul för belysning med sex kanaler för att styra sex belysningskretsar, etc. o Systemprodukter: de är nödvändiga för driften av projektet: bussmatning, trådbundna mediekopplare/radiobuss, etc. 4

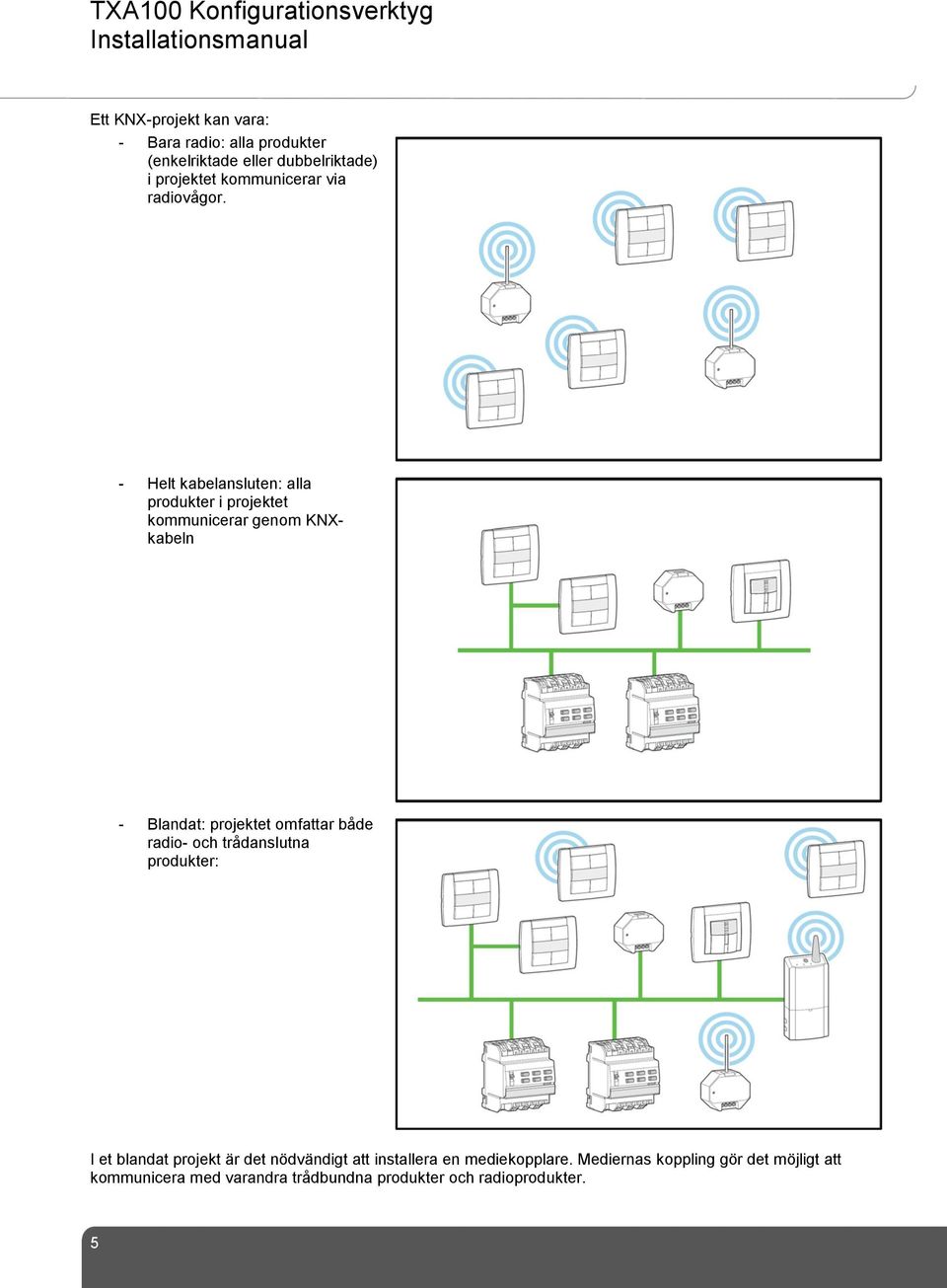

5 Ett KNX-projekt kan vara: - Bara radio: alla produkter (enkelriktade eller dubbelriktade) i projektet kommunicerar via radiovågor. - Helt kabelansluten: alla produkter i projektet kommunicerar genom KNXkabeln - Blandat: projektet omfattar både radio- och trådanslutna produkter: I et blandat projekt är det nödvändigt att installera en mediekopplare. Mediernas koppling gör det möjligt att kommunicera med varandra trådbundna produkter och radioprodukter. 5

6 2. ALLMÄN PRESENTATION 2.1 KONFIGURATION OCH HANTERING AV KNX-PROJEKTEN I ett KNX-projekt, efter att ha monterat och anslutit alla produkter som projektet består av, ska du gå till dess konfiguration. Denna konfiguration görs med ett verktyg: TXA100. En konfiguration av ett KNX-projekt innebär: - En identifiering och lokalisering av de olika produkterna i projektet: tryckknappar, ljusutgångsmoduler, etc. - En tilldelning av en funktion till varje post, exempelvis en tryckknapp: slå på ljuset, höj upp jalusi, sätta på värmekomforten, etc. - Att skapa länkar mellan in- och utgångar för att definiera vilken (-a) ingång (-ar) som kontrollerar utgångarna. Det är alltså möjligt att definiera en ingång som styr flera utgångar och utföra gruppkommandon eller scenkommandon. Konfigurationen måste sedan sparas som en fil (som heter projektfil) i ett externt minne som en USB-enhet eller dator. 2.2 PRESENTATION AV KONFIGURATIONSVERKTYGET TXA SAMMANSÄTTNING AV PAKETET Leverans i en låda som omfattar: -en TJA665 konfigurationsserver -en strömförsörjning TXA114 - Buss KNX och 24 V= - en WiFi-router -en RJ45 Ethernet-anslutningskabel 6

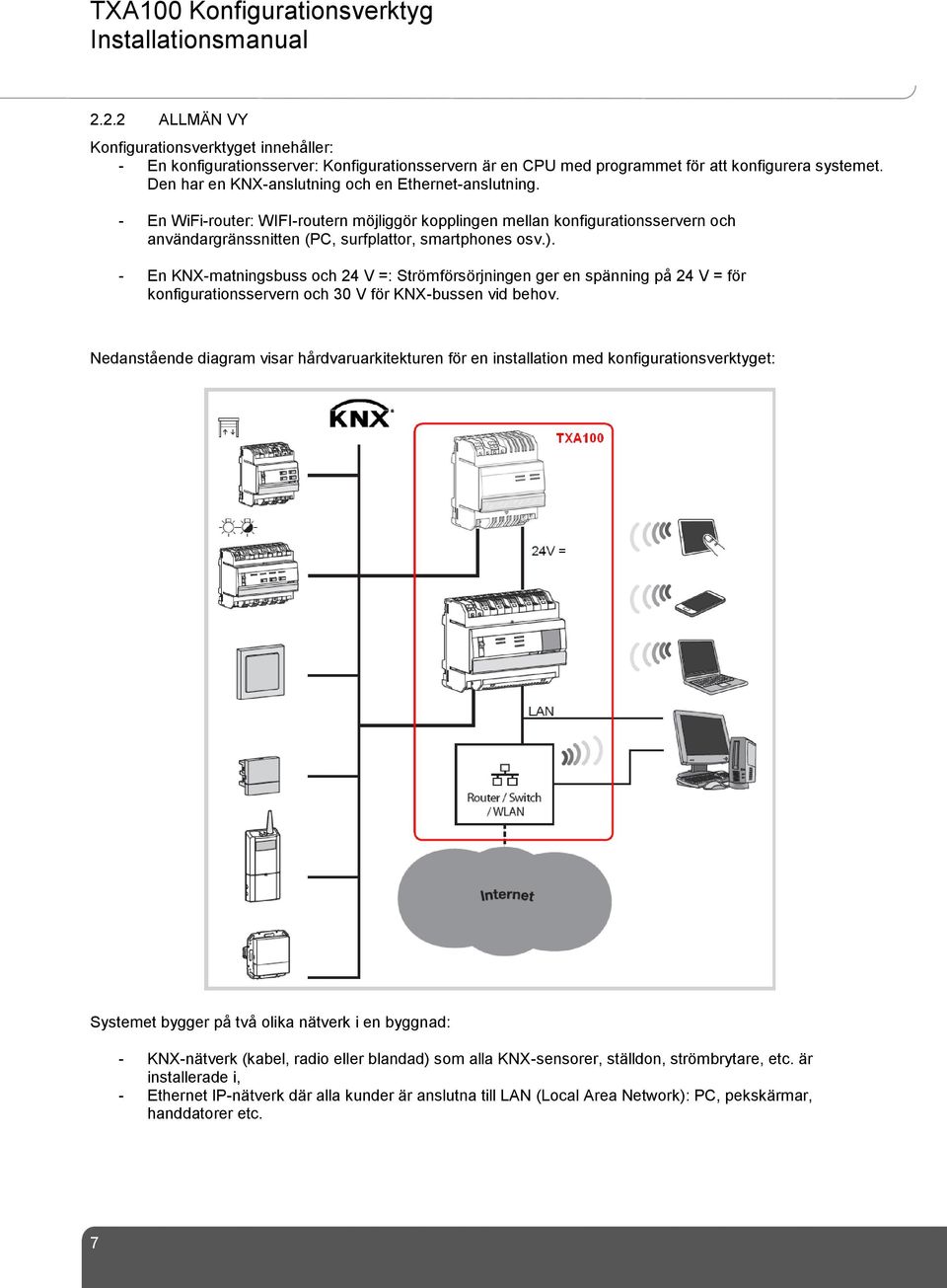

7 2.2.2 ALLMÄN VY Konfigurationsverktyget innehåller: - En konfigurationsserver: Konfigurationsservern är en CPU med programmet för att konfigurera systemet. Den har en KNX-anslutning och en Ethernet-anslutning. - En WiFi-router: WIFI-routern möjliggör kopplingen mellan konfigurationsservern och användargränssnitten (PC, surfplattor, smartphones osv.). - En KNX-matningsbuss och 24 V =: Strömförsörjningen ger en spänning på 24 V = för konfigurationsservern och 30 V för KNX-bussen vid behov. Nedanstående diagram visar hårdvaruarkitekturen för en installation med konfigurationsverktyget: Systemet bygger på två olika nätverk i en byggnad: - KNX-nätverk (kabel, radio eller blandad) som alla KNX-sensorer, ställdon, strömbrytare, etc. är installerade i, - Ethernet IP-nätverk där alla kunder är anslutna till LAN (Local Area Network): PC, pekskärmar, handdatorer etc. 7

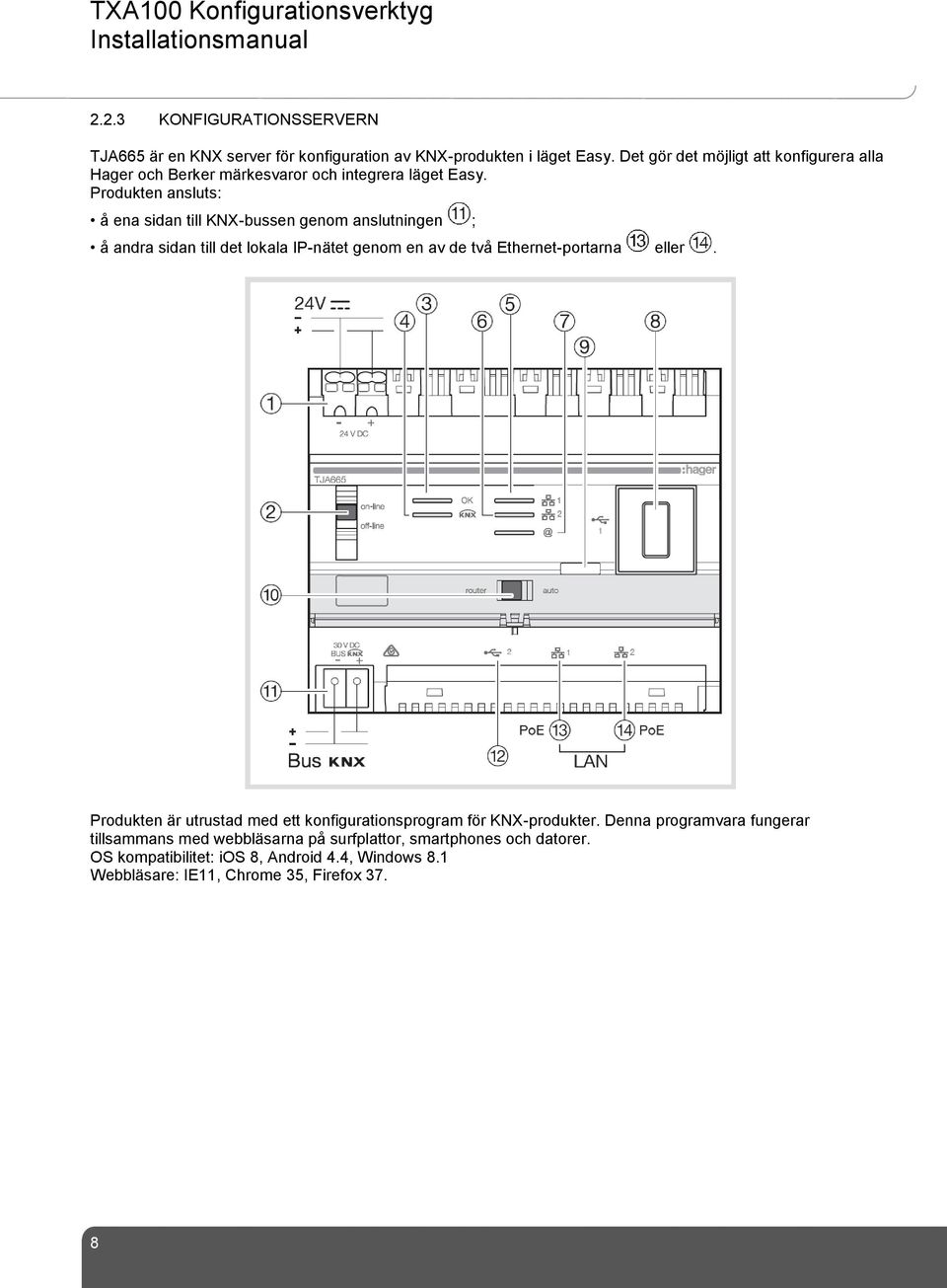

8 2.2.3 KONFIGURATIONSSERVERN TJA665 är en KNX server för konfiguration av KNX-produkten i läget Easy. Det gör det möjligt att konfigurera alla Hager och Berker märkesvaror och integrera läget Easy. Produkten ansluts: å ena sidan till KNX-bussen genom anslutningen ; å andra sidan till det lokala IP-nätet genom en av de två Ethernet-portarna eller. Produkten är utrustad med ett konfigurationsprogram för KNX-produkter. Denna programvara fungerar tillsammans med webbläsarna på surfplattor, smartphones och datorer. OS kompatibilitet: ios 8, Android 4.4, Windows 8.1 Webbläsare: IE11, Chrome 35, Firefox 37. 8

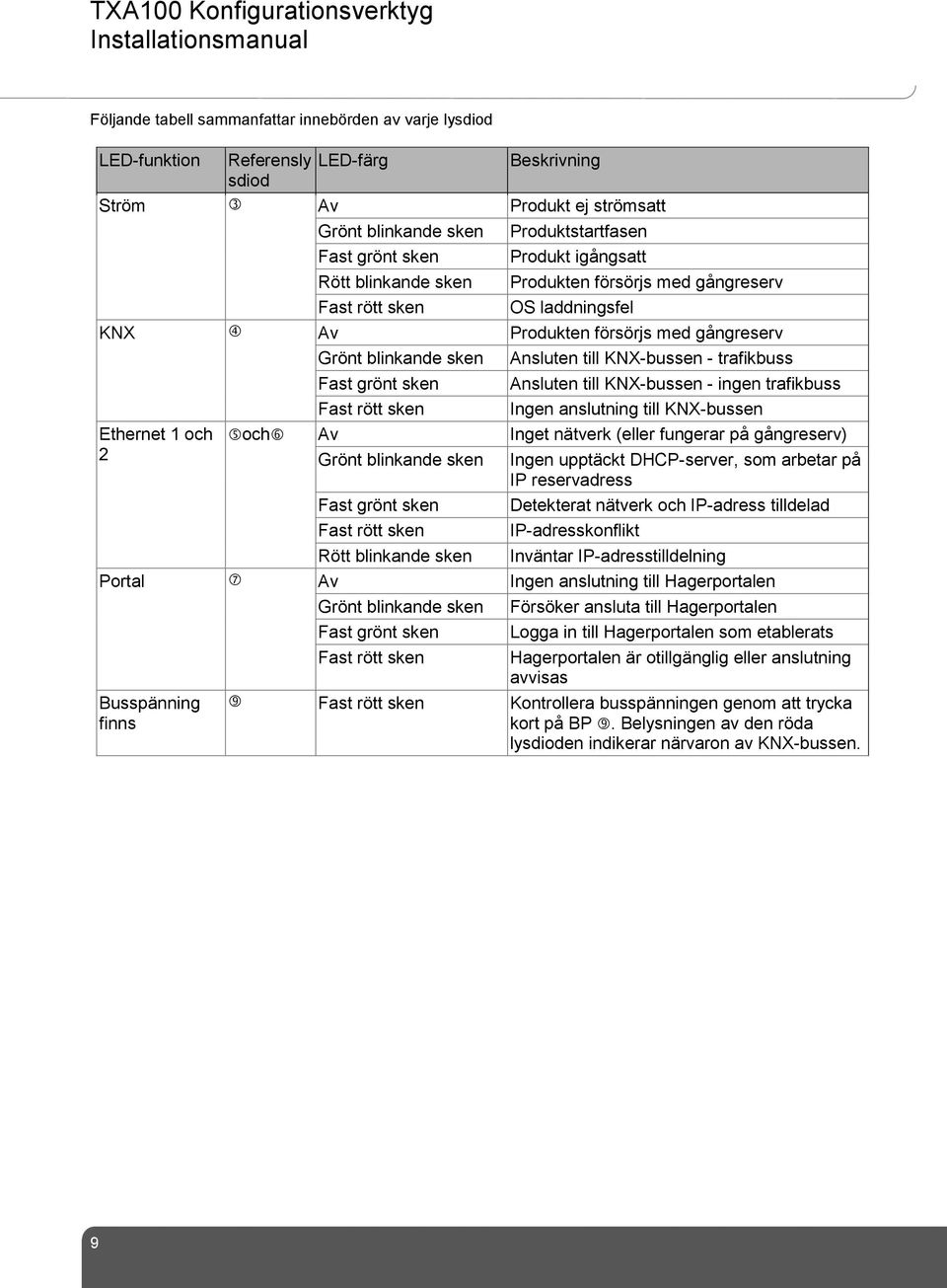

9 Följande tabell sammanfattar innebörden av varje lysdiod LED-funktion Referensly sdiod LED-färg Beskrivning Ström Av Produkt ej strömsatt Grönt blinkande sken Fast grönt sken Rött blinkande sken Fast rött sken Produktstartfasen Produkt igångsatt Produkten försörjs med gångreserv OS laddningsfel KNX Av Produkten försörjs med gångreserv Ethernet 1 och 2 Grönt blinkande sken Fast grönt sken Fast rött sken Ansluten till KNX-bussen - trafikbuss Ansluten till KNX-bussen - ingen trafikbuss Ingen anslutning till KNX-bussen och Av Inget nätverk (eller fungerar på gångreserv) Grönt blinkande sken Fast grönt sken Fast rött sken Rött blinkande sken Ingen upptäckt DHCP-server, som arbetar på IP reservadress Detekterat nätverk och IP-adress tilldelad IP-adresskonflikt Inväntar IP-adresstilldelning Portal Av Ingen anslutning till Hagerportalen Busspänning finns Grönt blinkande sken Fast grönt sken Försöker ansluta till Hagerportalen Logga in till Hagerportalen som etablerats Fast rött sken Hagerportalen är otillgänglig eller anslutning avvisas Fast rött sken Kontrollera busspänningen genom att trycka kort på BP. Belysningen av den röda lysdioden indikerar närvaron av KNX-bussen. 9

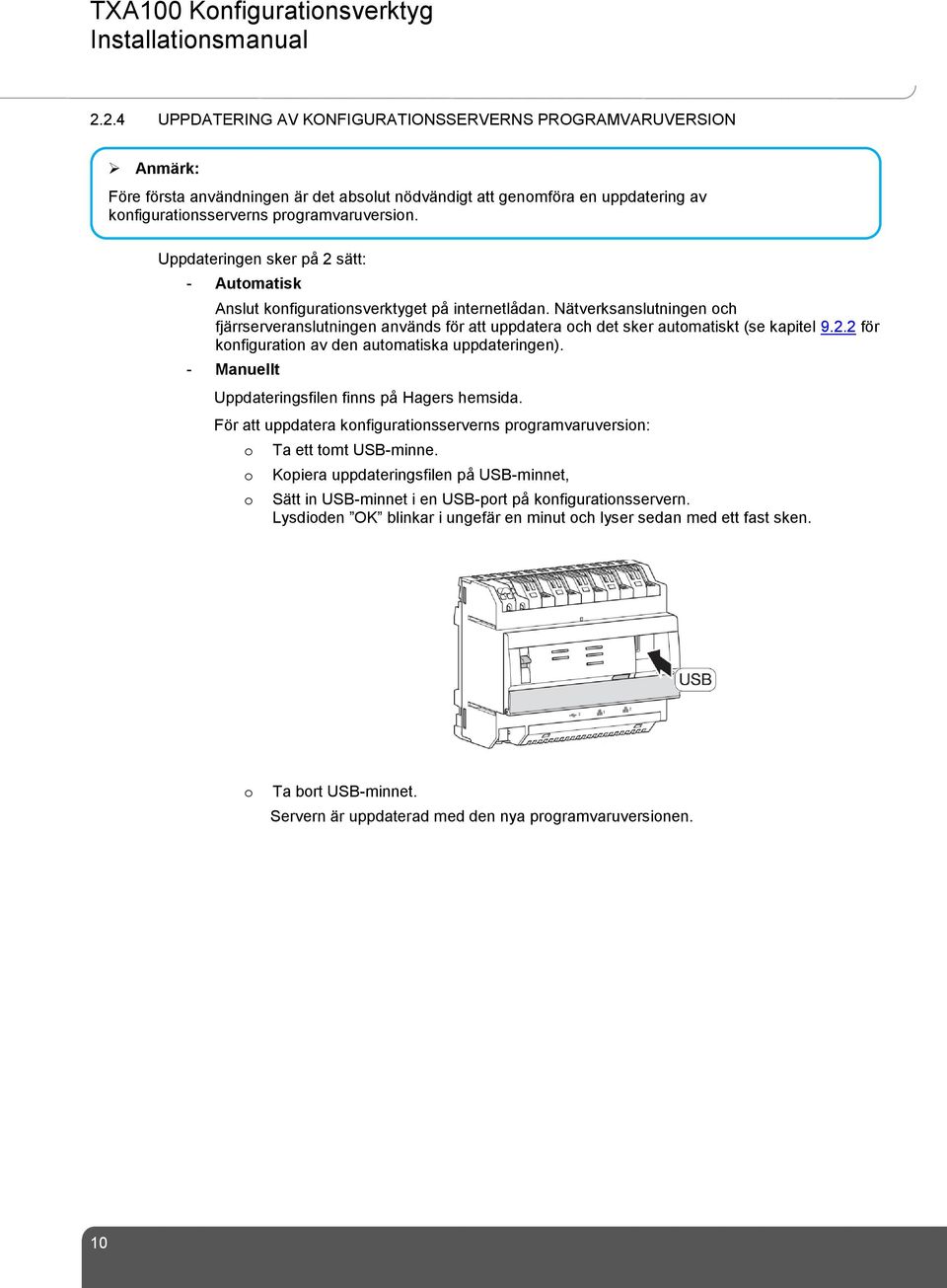

10 2.2.4 UPPDATERING AV KONFIGURATIONSSERVERNS PROGRAMVARUVERSION Anmärk: Före första användningen är det absolut nödvändigt att genomföra en uppdatering av konfigurationsserverns programvaruversion. Uppdateringen sker på 2 sätt: - Automatisk Anslut konfigurationsverktyget på internetlådan. Nätverksanslutningen och fjärrserveranslutningen används för att uppdatera och det sker automatiskt (se kapitel för konfiguration av den automatiska uppdateringen). - Manuellt Uppdateringsfilen finns på Hagers hemsida. För att uppdatera konfigurationsserverns programvaruversion: o o o Ta ett tomt USB-minne. Kopiera uppdateringsfilen på USB-minnet, Sätt in USB-minnet i en USB-port på konfigurationsservern. Lysdioden OK blinkar i ungefär en minut och lyser sedan med ett fast sken. o Ta bort USB-minnet. Servern är uppdaterad med den nya programvaruversionen. 10

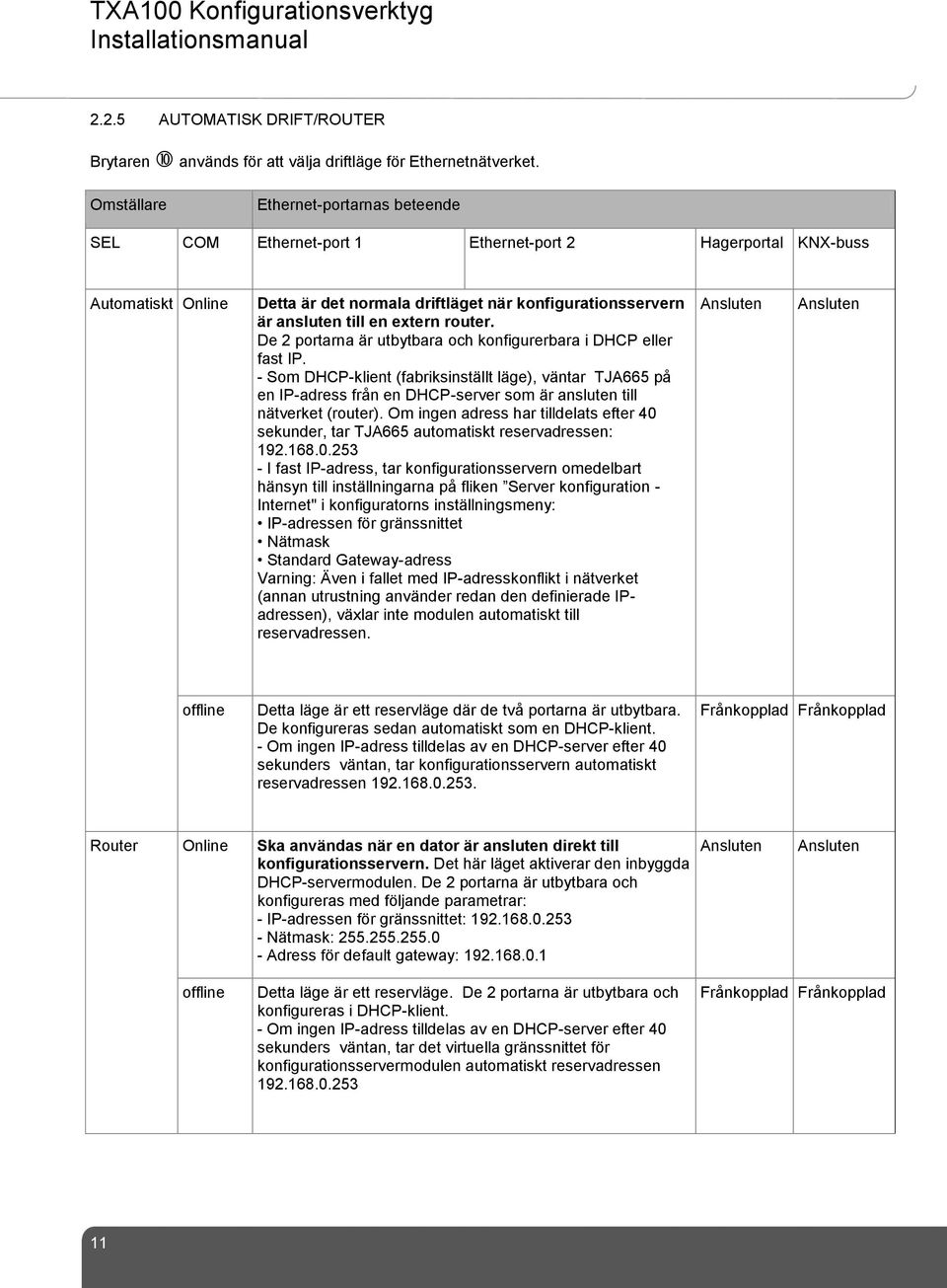

11 2.2.5 AUTOMATISK DRIFT/ROUTER Brytaren används för att välja driftläge för Ethernetnätverket. Omställare Ethernet-portarnas beteende SEL COM Ethernet-port 1 Ethernet-port 2 Hagerportal KNX-buss Automatiskt Online Detta är det normala driftläget när konfigurationsservern är ansluten till en extern router. De 2 portarna är utbytbara och konfigurerbara i DHCP eller fast IP. - Som DHCP-klient (fabriksinställt läge), väntar TJA665 på en IP-adress från en DHCP-server som är ansluten till nätverket (router). Om ingen adress har tilldelats efter 40 sekunder, tar TJA665 automatiskt reservadressen: I fast IP-adress, tar konfigurationsservern omedelbart hänsyn till inställningarna på fliken Server konfiguration - Internet" i konfiguratorns inställningsmeny: IP-adressen för gränssnittet Nätmask Standard Gateway-adress Varning: Även i fallet med IP-adresskonflikt i nätverket (annan utrustning använder redan den definierade IPadressen), växlar inte modulen automatiskt till reservadressen. Ansluten Ansluten offline Detta läge är ett reservläge där de två portarna är utbytbara. De konfigureras sedan automatiskt som en DHCP-klient. - Om ingen IP-adress tilldelas av en DHCP-server efter 40 sekunders väntan, tar konfigurationsservern automatiskt reservadressen Frånkopplad Frånkopplad Router Online Ska användas när en dator är ansluten direkt till konfigurationsservern. Det här läget aktiverar den inbyggda DHCP-servermodulen. De 2 portarna är utbytbara och konfigureras med följande parametrar: - IP-adressen för gränssnittet: Nätmask: Adress för default gateway: Ansluten Ansluten offline Detta läge är ett reservläge. De 2 portarna är utbytbara och konfigureras i DHCP-klient. - Om ingen IP-adress tilldelas av en DHCP-server efter 40 sekunders väntan, tar det virtuella gränssnittet för konfigurationsservermodulen automatiskt reservadressen Frånkopplad Frånkopplad 11

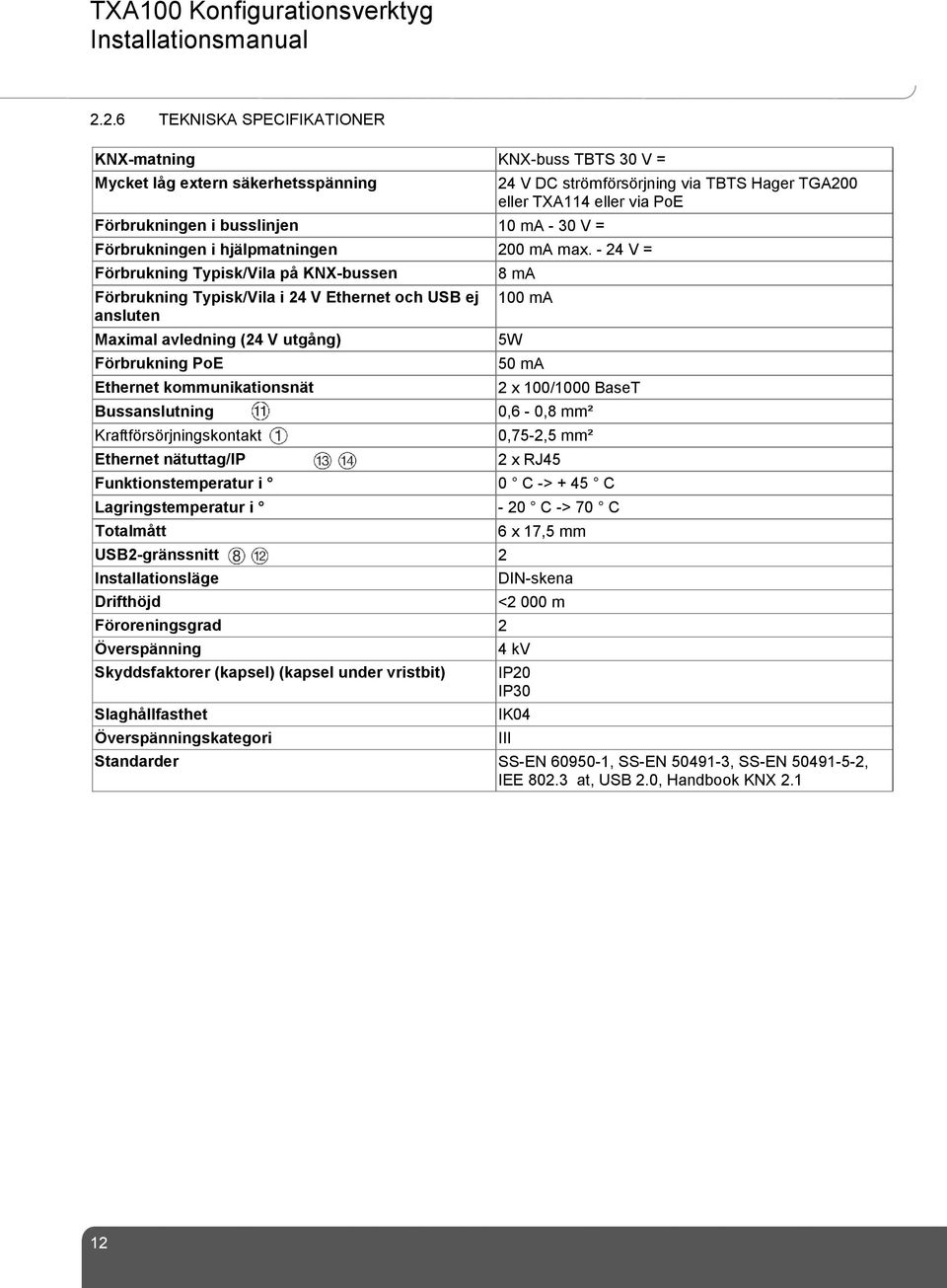

12 2.2.6 TEKNISKA SPECIFIKATIONER KNX-matning KNX-buss TBTS 30 V = Mycket låg extern säkerhetsspänning Förbrukningen i busslinjen 10 ma - 30 V = Förbrukningen i hjälpmatningen 200 ma max V = Förbrukning Typisk/Vila på KNX-bussen Förbrukning Typisk/Vila i 24 V Ethernet och USB ej ansluten Maximal avledning (24 V utgång) Förbrukning PoE Ethernet kommunikationsnät Bussanslutning Kraftförsörjningskontakt Ethernet nätuttag/ip Funktionstemperatur i Lagringstemperatur i Totalmått USB2-gränssnitt 2 Installationsläge Drifthöjd Föroreningsgrad 2 Överspänning Skyddsfaktorer (kapsel) (kapsel under vristbit) Slaghållfasthet Överspänningskategori 24 V DC strömförsörjning via TBTS Hager TGA200 eller TXA114 eller via PoE 8 ma 100 ma 5W 50 ma 2 x 100/1000 BaseT 0,6-0,8 mm² 0,75-2,5 mm² 2 x RJ45 0 C -> + 45 C - 20 C -> 70 C 6 x 17,5 mm DIN-skena <2 000 m 4 kv IP20 IP30 Standarder SS-EN , SS-EN , SS-EN , IEE at, USB 2.0, Handbook KNX 2.1 IK04 III 12

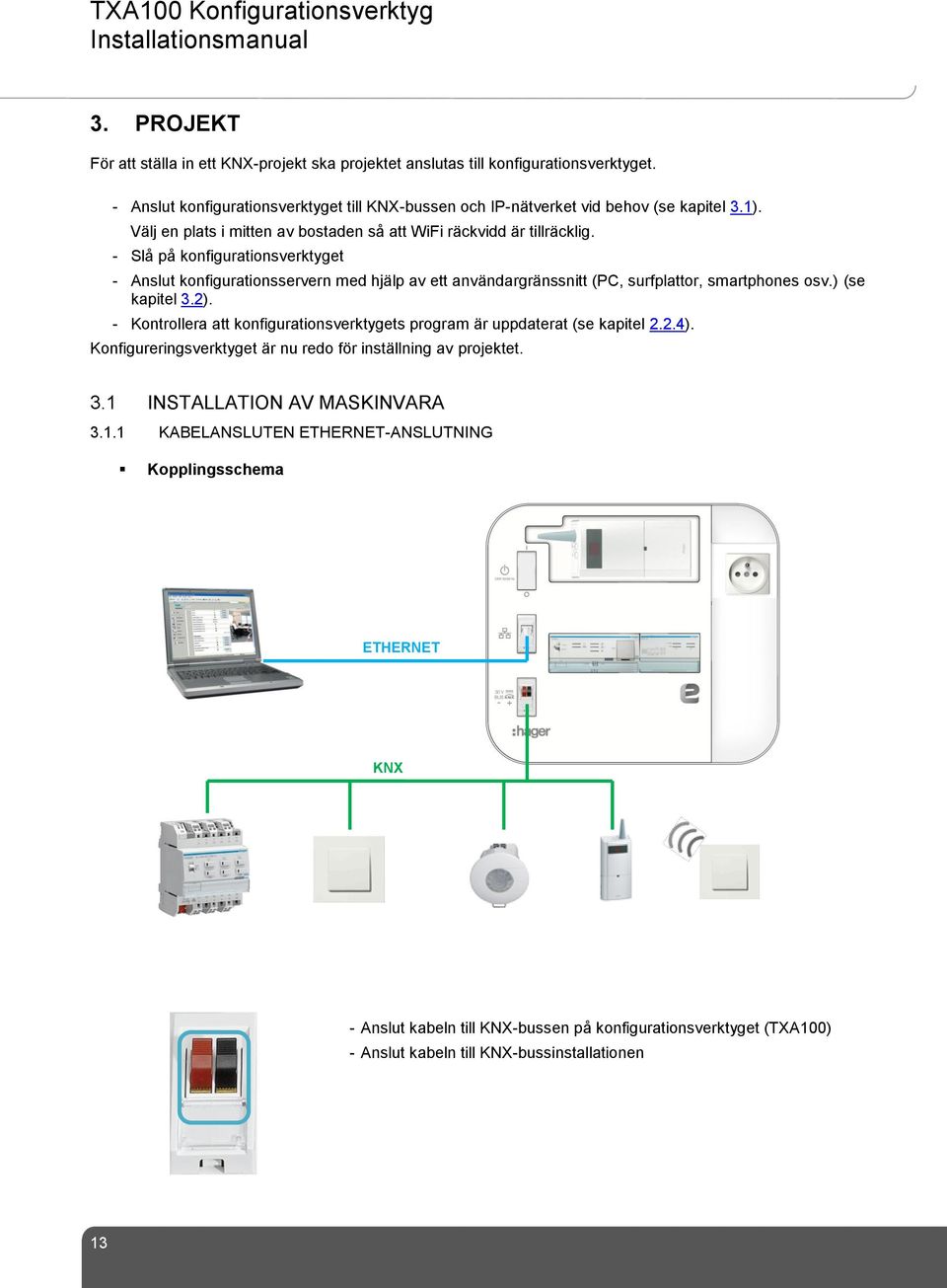

13 3. PROJEKT För att ställa in ett KNX-projekt ska projektet anslutas till konfigurationsverktyget. - Anslut konfigurationsverktyget till KNX-bussen och IP-nätverket vid behov (se kapitel 3.1). Välj en plats i mitten av bostaden så att WiFi räckvidd är tillräcklig. - Slå på konfigurationsverktyget - Anslut konfigurationsservern med hjälp av ett användargränssnitt (PC, surfplattor, smartphones osv.) (se kapitel 3.2). - Kontrollera att konfigurationsverktygets program är uppdaterat (se kapitel 2.2.4). Konfigureringsverktyget är nu redo för inställning av projektet. 3.1 INSTALLATION AV MASKINVARA KABELANSLUTEN ETHERNET-ANSLUTNING Kopplingsschema ETHERNET KNX - Anslut kabeln till KNX-bussen på konfigurationsverktyget (TXA100) - Anslut kabeln till KNX-bussinstallationen 13

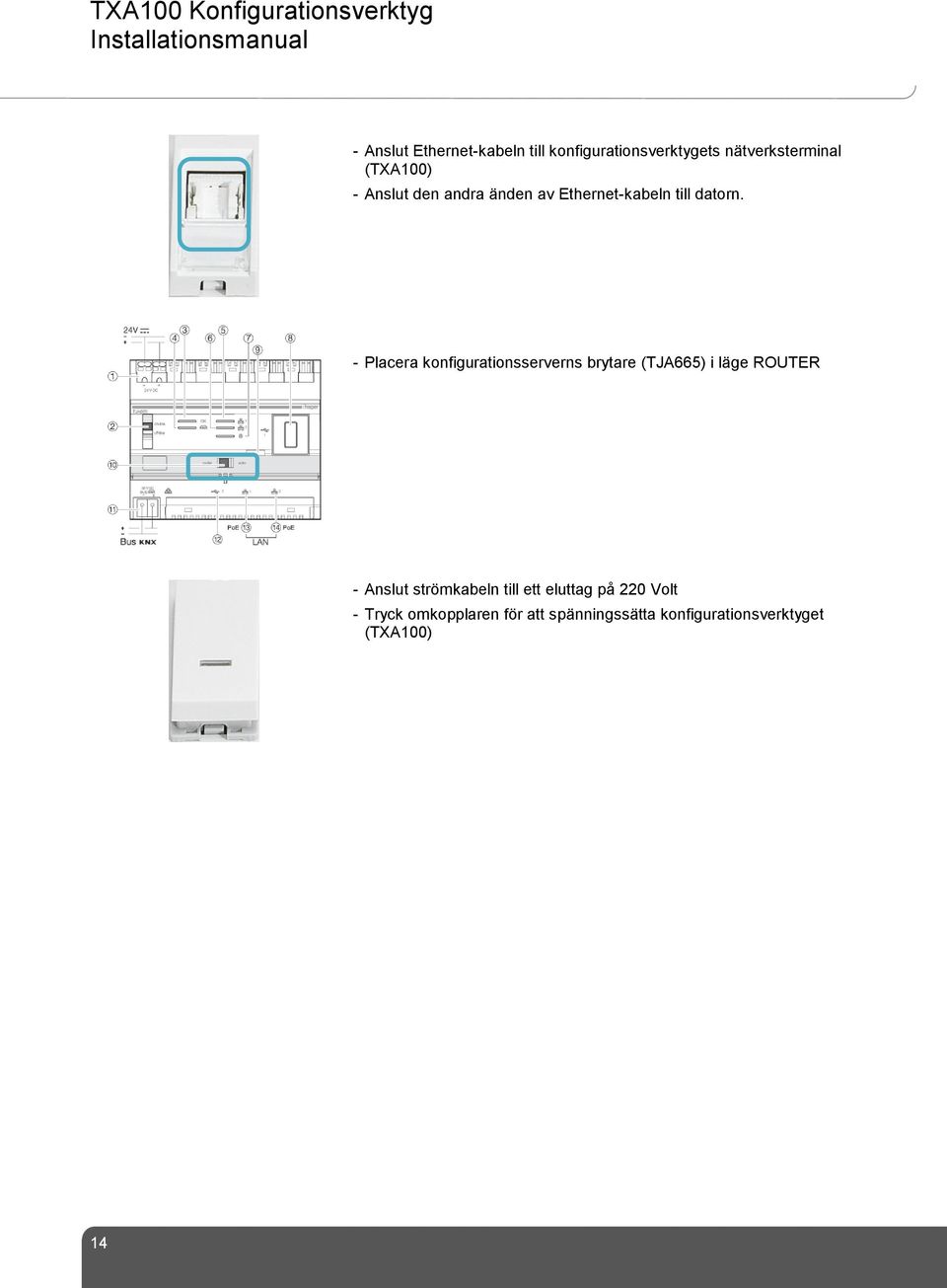

14 - Anslut Ethernet-kabeln till konfigurationsverktygets nätverksterminal (TXA100) - Anslut den andra änden av Ethernet-kabeln till datorn. - Placera konfigurationsserverns brytare (TJA665) i läge ROUTER - Anslut strömkabeln till ett eluttag på 220 Volt - Tryck omkopplaren för att spänningssätta konfigurationsverktyget (TXA100) 14

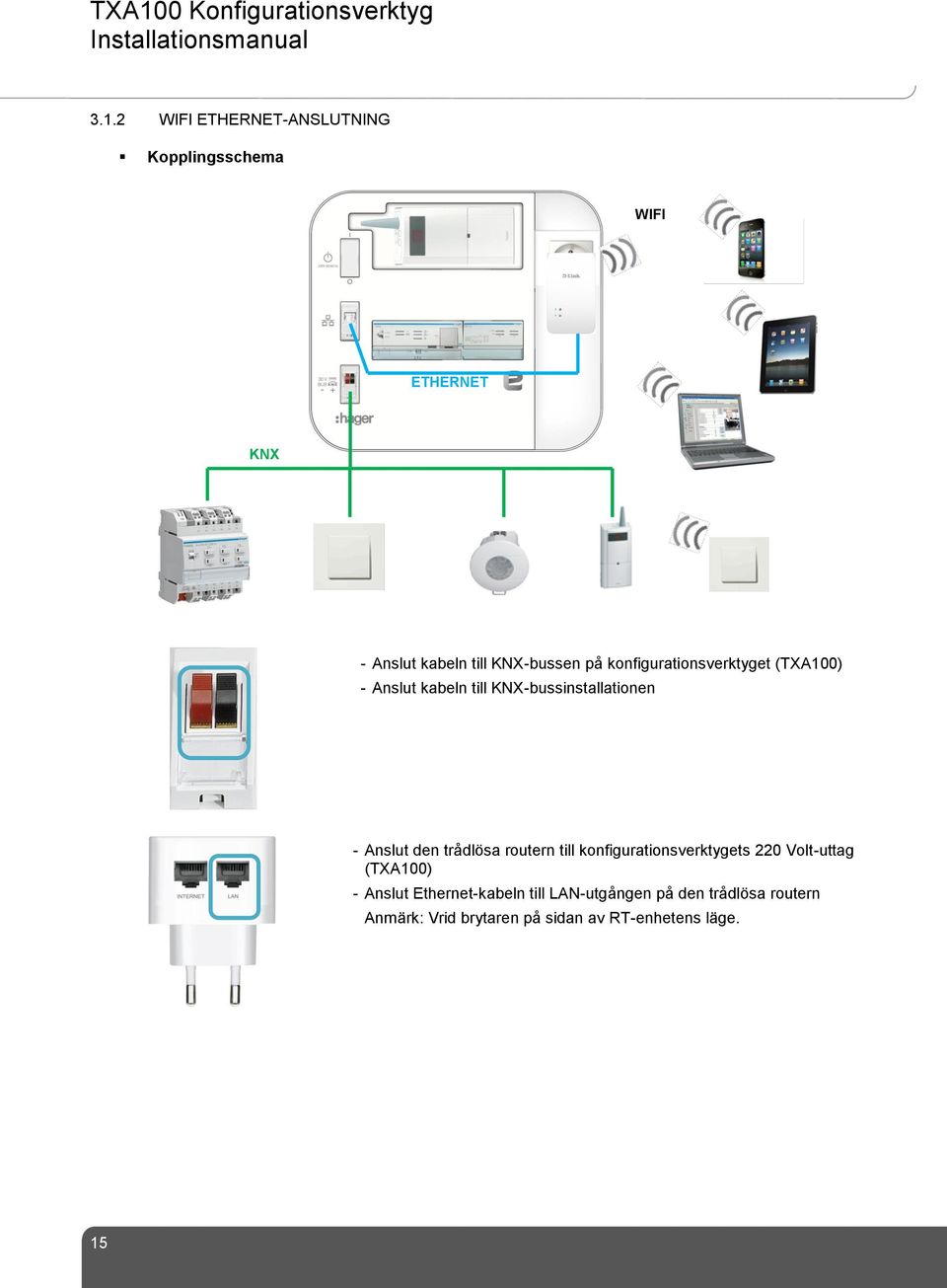

15 3.1.2 WIFI ETHERNET-ANSLUTNING Kopplingsschema WIFI ETHERNET KNX - Anslut kabeln till KNX-bussen på konfigurationsverktyget (TXA100) - Anslut kabeln till KNX-bussinstallationen - Anslut den trådlösa routern till konfigurationsverktygets 220 Volt-uttag (TXA100) - Anslut Ethernet-kabeln till LAN-utgången på den trådlösa routern Anmärk: Vrid brytaren på sidan av RT-enhetens läge. 15

16 - Anslut Ethernet-kabeln på konfigurationsverktygets nätverksterminal (TXA100). - Placera konfigurationsserverns brytare (TJA665) i "AUTO" -läge. - Anslut strömkabeln till ett eluttag på 220 Volt - Tryck brytaren för att spänningssätta konfigurationsverktyget (TXA100). 16

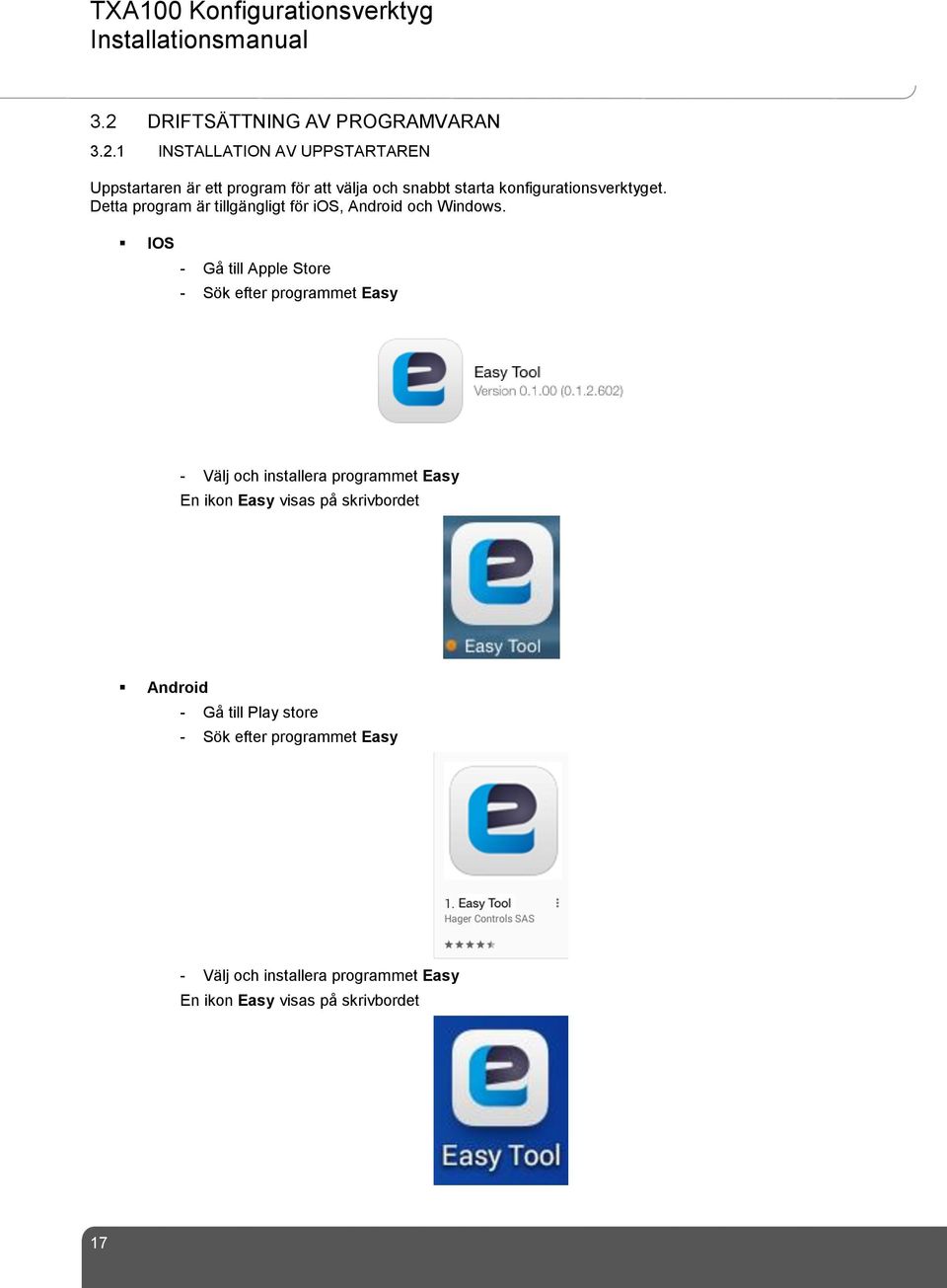

17 3.2 DRIFTSÄTTNING AV PROGRAMVARAN INSTALLATION AV UPPSTARTAREN Uppstartaren är ett program för att välja och snabbt starta konfigurationsverktyget. Detta program är tillgängligt för ios, Android och Windows. IOS - Gå till Apple Store - Sök efter programmet Easy - Välj och installera programmet Easy En ikon Easy visas på skrivbordet Android - Gå till Play store - Sök efter programmet Easy - Välj och installera programmet Easy En ikon Easy visas på skrivbordet 17

18 Windows - Hämta installationsprogrammet Easy (på webbplatsen eller USB-minnet). - Installera programmet Easy. En ikon Easy visas på skrivbordet Anmärk: Programinstallationen Easy är inte obligatorisk. Anslutningen till konfigurationsservern kan göras med en webbläsare (se kapitel ) TILLÄMPNING MED ETHERNET TRÅDBUNDEN ANSLUTNING - Öppna programmet Easy Ett urvalsfönster för konfigurationsservrarna visas: - Välj konfigurationsverktygets server (TXA100) - Bekräfta ditt val Ett fönster visas på skärmen (se kapitel 3.3). 18

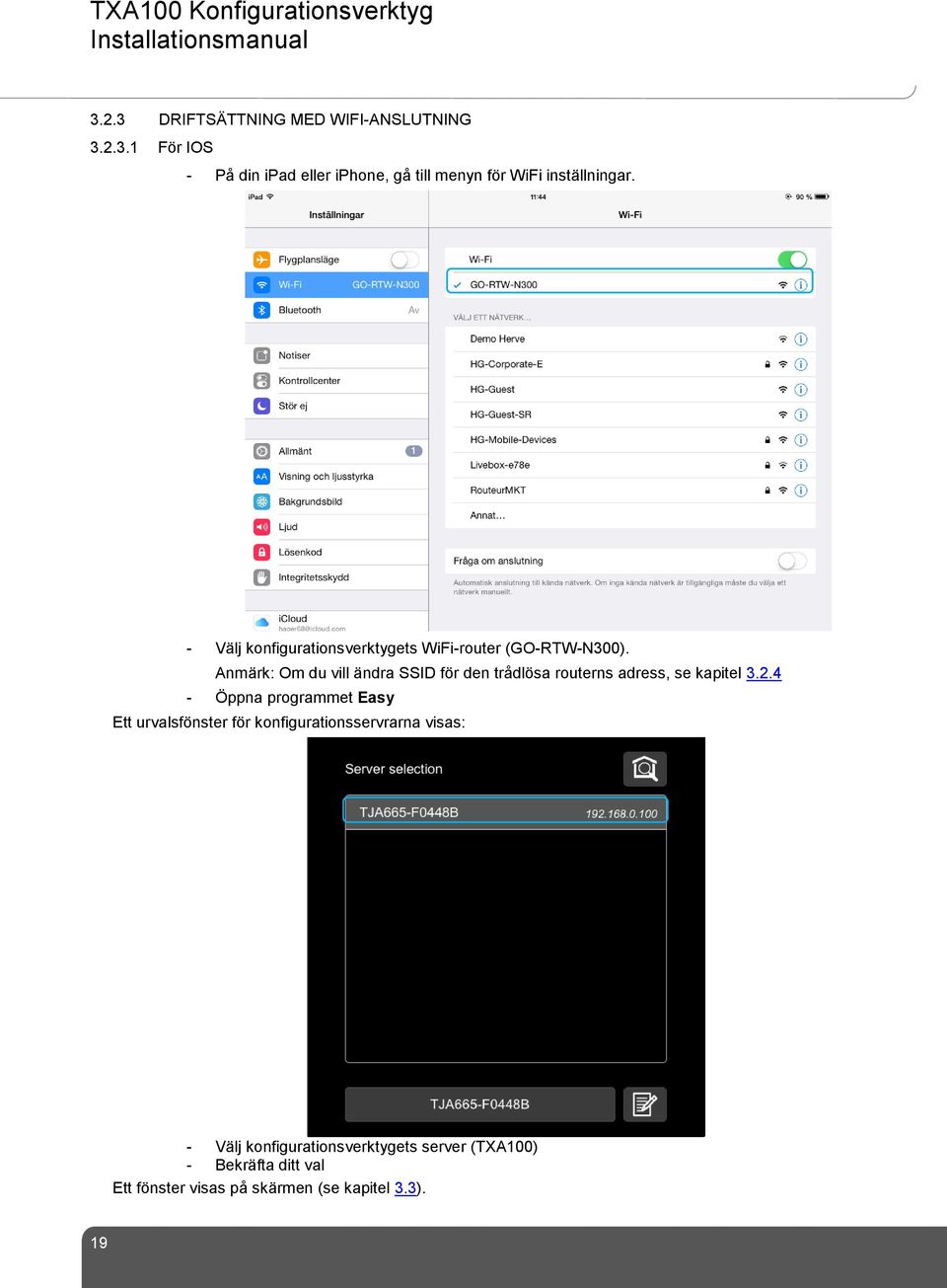

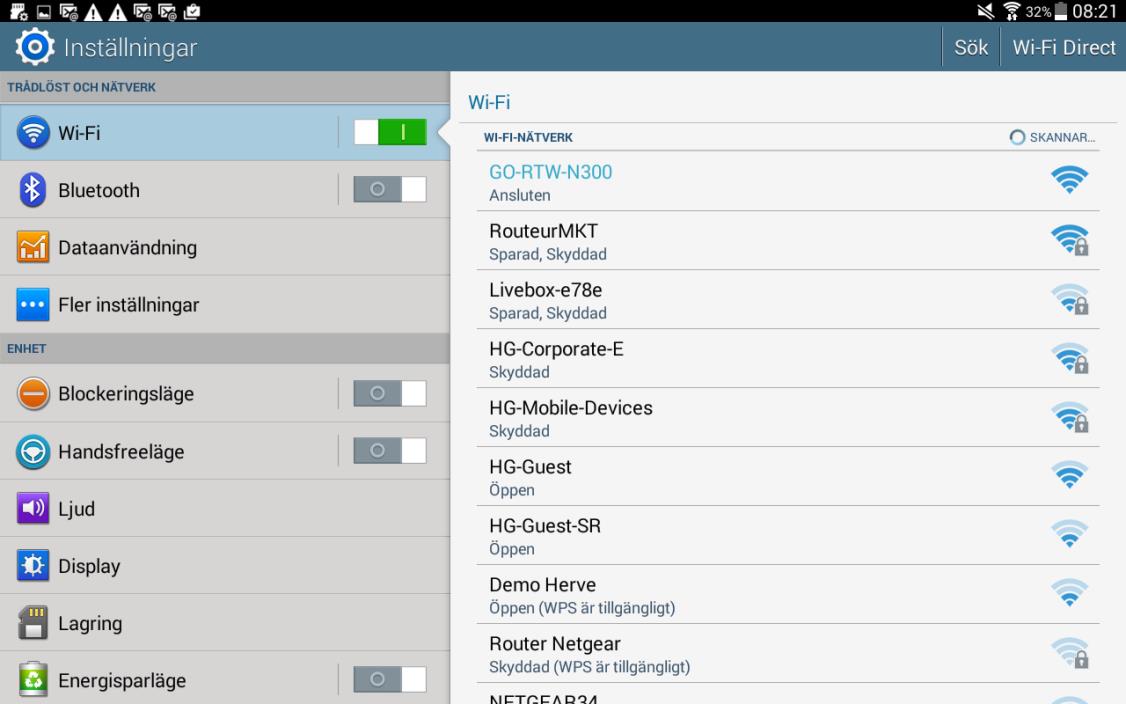

19 3.2.3 DRIFTSÄTTNING MED WIFI-ANSLUTNING För IOS - På din ipad eller iphone, gå till menyn för WiFi inställningar. - Välj konfigurationsverktygets WiFi-router (GO-RTW-N300). Anmärk: Om du vill ändra SSID för den trådlösa routerns adress, se kapitel Öppna programmet Easy Ett urvalsfönster för konfigurationsservrarna visas: - Välj konfigurationsverktygets server (TXA100) - Bekräfta ditt val Ett fönster visas på skärmen (se kapitel 3.3). 19

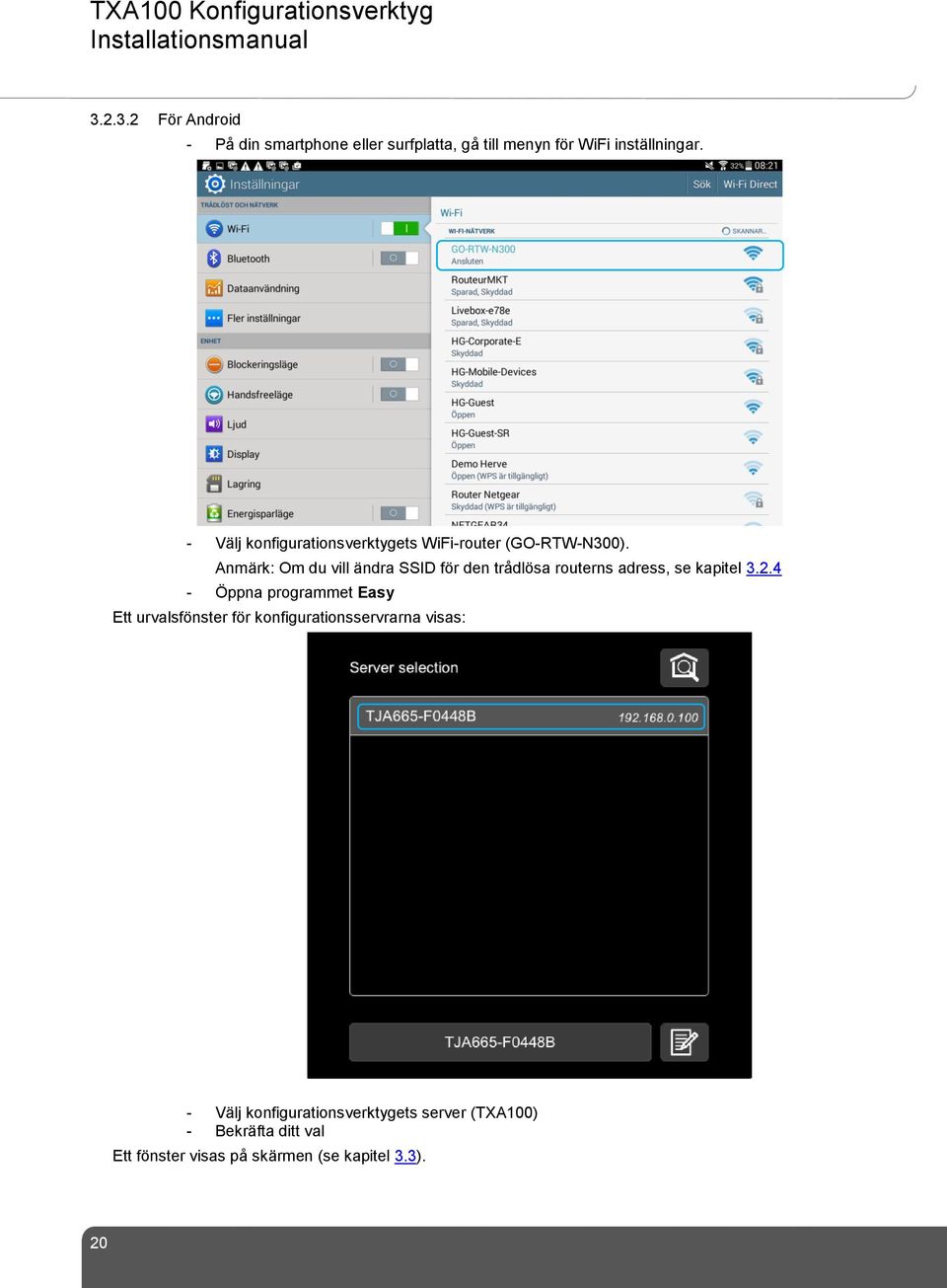

20 För Android - På din smartphone eller surfplatta, gå till menyn för WiFi inställningar. - Välj konfigurationsverktygets WiFi-router (GO-RTW-N300). Anmärk: Om du vill ändra SSID för den trådlösa routerns adress, se kapitel Öppna programmet Easy Ett urvalsfönster för konfigurationsservrarna visas: - Välj konfigurationsverktygets server (TXA100) - Bekräfta ditt val Ett fönster visas på skärmen (se kapitel 3.3). 20

21 För Windows - Klicka på ikonen WiFi på skrivbordet i Windows (längst ned till höger) - Välj konfigurationsverktygets WiFi-router (GO-RTW-N300). Anmärk: Om du vill ändra SSID för den trådlösa routerns adress, se kapitel Klicka på Anslut för att bekräfta. - Öppna programmet Easy Ett urvalsfönster för konfigurationsservrarna visas: - Välj konfigurationsverktygets server (TXA100) - Bekräfta ditt val Ett fönster visas på skärmen (se kapitel 3.3). 21

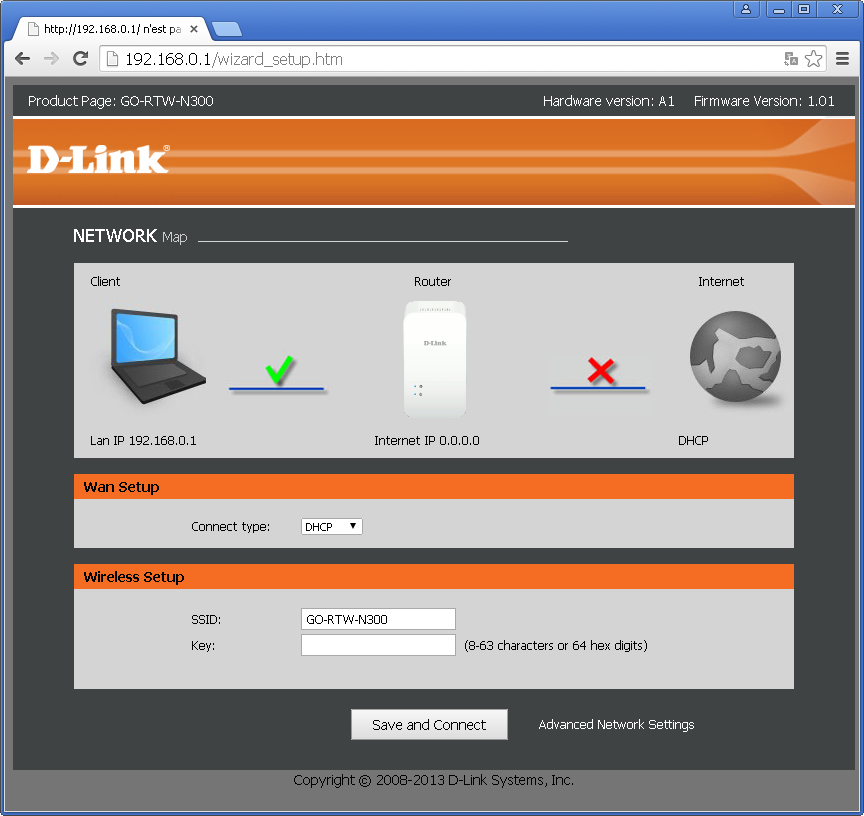

22 Med en webbläsare Programinstallationen Easy är inte obligatorisk. Anslutningen till konfigurationsservern kan göras med en webbläsare (Operativsystemets kompatibilitet : ios 8, Android 4.4, Windows Navigatorns kompatibilitet: IE11, Chrome 35, Firefox 37). För att hitta IP-adressen för konfigurationsservern: - Starta webbläsaren - Skriv in IP-adressen för att ansluta till WiFi-routern (vanligen eller ) för att hitta IP-adressen för konfigurationsservern. - Hitta IP-adressen för konfigurationsservern - Skriv in IP-adressen för konfigurationsservern. Ett fönster visas på skärmen (se kapitel 3.3) BYT NAMN PÅ WIFI-ROUTERN (SSID) Som standard harden trådlösa routern alltid samma SSID-namn. Om flera trådlösa routrar är belägna inom samma radioräckvidd, måste varje router ha ett speciellt SSID-namn. Om du vill ändra SSID, följ stegen nedan: - Starta webbläsaren - Ange adressen för att ansluta till WiFi-routern För en första anslutning, visas följande skärm: - Ange det nya SSID-namnet på ditt val - Klicka på "Spara och anslut" för att spara konfigurationen. Därefter måste du återansluta din smartphone, surfplatta eller dator med det nya SSID-namnet. För efterföljande anslutningar, visas huvudmenyn. - Klicka på fliken "TRÅDLÖST" - I fältet namn (SSID), ange det nya SSID-namnetl 22

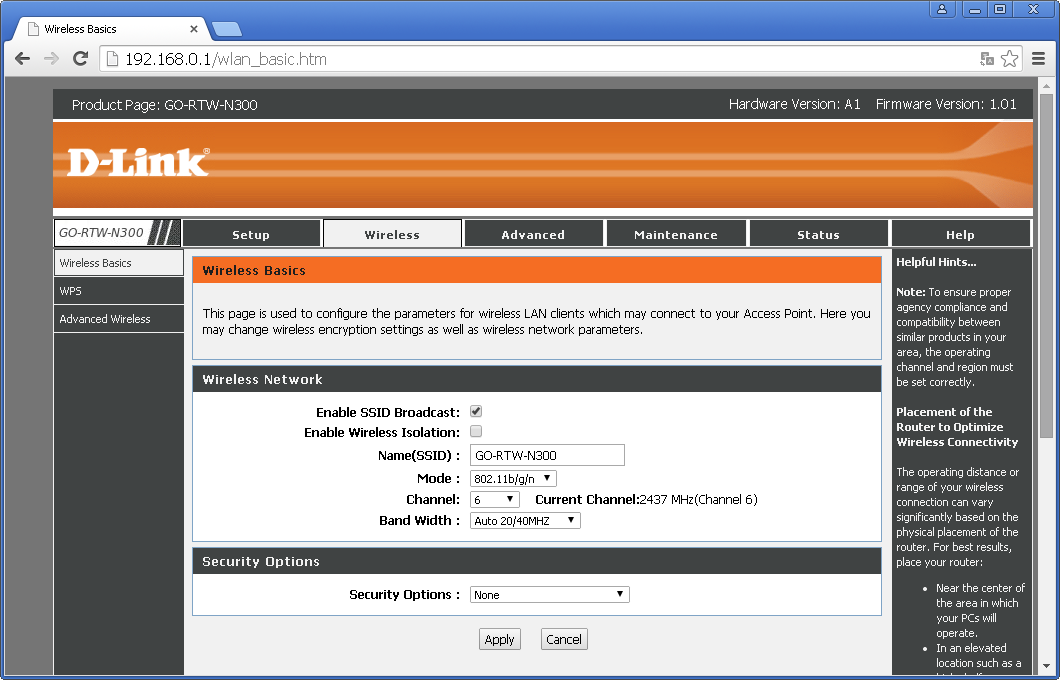

23 - Klicka på Tillämpa" för att spara konfigurationen. Därefter måste du återansluta din smartphone, surfplatta eller dator med det nya SSID-namnet. 23

24 3.3 FÖRSTA IGÅNGSÄTTNINGEN När du har valt server och vid den första användningen, visas följande skärm: Denna procedur görs vid första uppstart för att ställa in konfigurationservern enligt din profil. - Klicka på för att visa de språk som erbjuds. - Välj det språk som används i menyerna för konfigurationsservern. 24

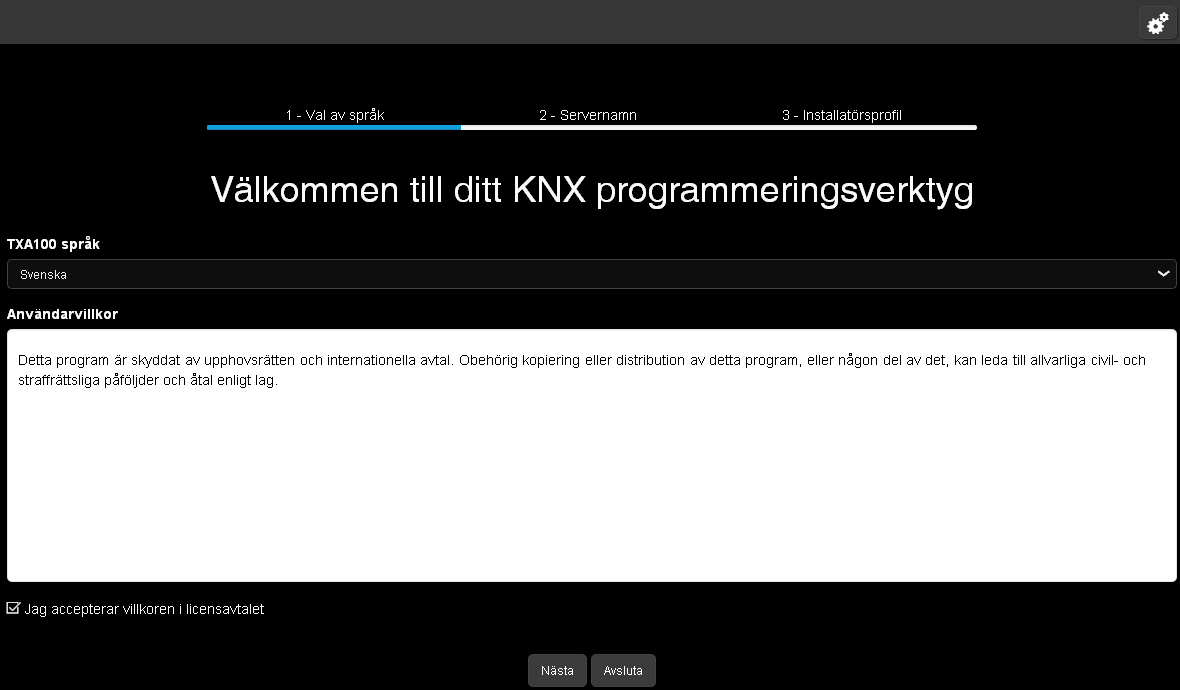

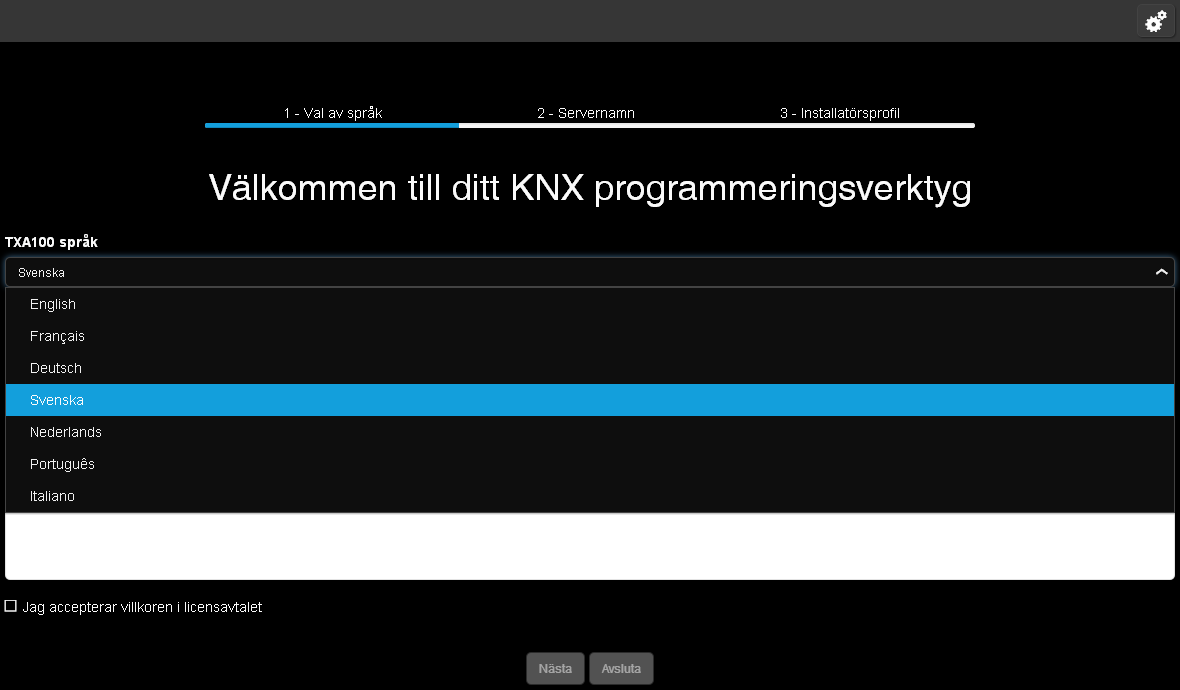

25 - Acceptera villkoren i licensen. - Klicka på nästa. Som standard motsvarar servernamnet produktens handelsreferens som kompletteras med en unik fabriksinställd beteckning. Om du vill ändra namnet på servern, fyll i fältet för detta ändamål. - Klicka på nästa. 25

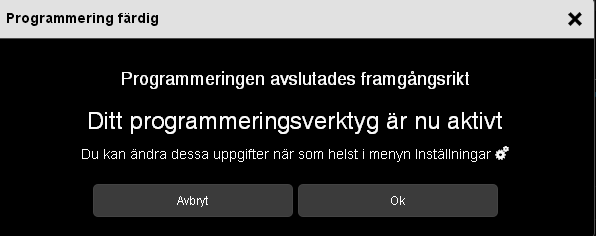

26 Denna profil motsvarar konfigurationsverktygets ägare. Den kommer att användas vid generering av konfigurationsdokument som skall överlämnas till ägaren av den konfigurerade projektet. - Fyll i installatörsprofilen. - Klicka på Avsluta. Ett fönster Konfiguration avslutad visas. Din väska fungerar nu. - Klicka på OK för att stänga fönstret. Anmärk: Dessa modifikationer kan också göras senare i inställningsmenyn. 26

27 Installationsfönstret visas: Detta är standard startsida för framtida anslutningar. 27

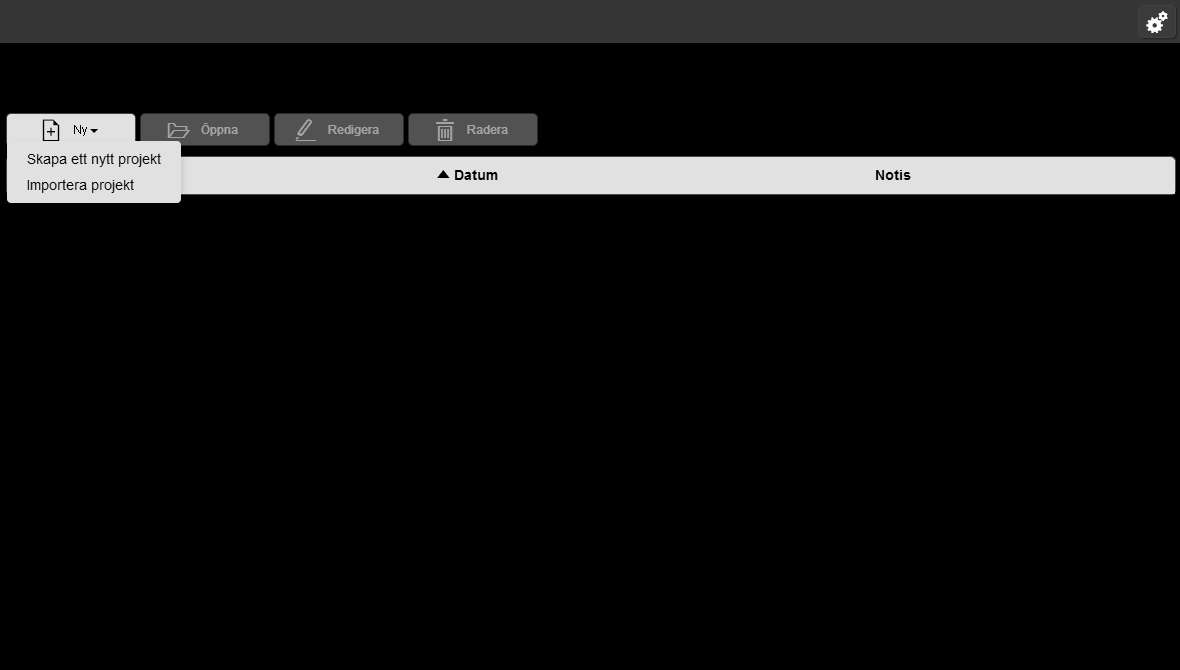

28 4. MINA PROJEKT I det här avsnittet kan du skapa ett nytt projekt, välja ett befintligt projekt eller importera en säkerhetskopia för ett projekt. Du kan lagra upp till 10 projekt (eller projekt) i konfigurationsservern. Anmärk: Det är viktigt att du har det elektriska kopplingsschemat till hands för att identifiera ledningarna för utgångsprodukterna. 4.1 SKAPA NYTT PROJEKT - Klicka på Ny så visas en rullgardinsmeny. - Klicka på Skapa nytt projekt. 28

29 Denna profil motsvarar bostadsägarens. Den kommer att användas vid generering av konfigurationsdokument som skall överlämnas till ägaren av den konfigurerade projektet. - Fyll i information som är nödvändig för att skapa ett projekt. - Klicka på Skapa för att slutföra skapandet. Projektet som skapats visas i konfigurationsservern. - Klicka på för att lägga till en promemoria om uppgifterna som ska utföras. I promemorian kan du ange några kommentarer angående projektet. 29

30 Till exempel är det möjligt att mata in en promemoria med datum för detekteringen av produkter eller datum när länkarna genomförandes. Ett fönster Promemorior öppnas. - Beskriv de återstående uppgifter som skall utföras för påminnelse. - Klicka på Lägg till. När den extra uppgiften har lagts till, finns sammanfattningen av uppgiften i den undre delen med datum och tid för inmatningen. - Klicka på Stäng. I installationsvyn räknas antalet promemorior. 30

31 4.2 IMPORTERA DATA Från ett projekts exportfil, kan du importera den befintliga installationen. Olika typer av import är möjliga: - Gamla projekt TXA100 som ska återanvändas eller kompletteras - Anläggning utförd med ett TX100-verktyg. Denna import kan göras från en surfplatta eller smartphone genom att ansluta en USB-enhet till konfigurationsservern eller från en PC FRÅN EN SURFPLATTA ELLER EN SMARTTELEFON - Sätt i USB-enheten som innehåller inställningarnas säkerhetskopia till en USB-port på konfigurationsservern. - Klicka på Ny för att visa en listruta. - Klicka på Importera projekt. 31

32 Ett fönster "Importera projekt" visas: En lista över inställningarnas säkerhetskopia visas: - Välj inställningens säkerhetskopia som du vill importera. Anmärk: Installationen som ska importeras är i formatet ".txa" (fil TXA100) eller ".txh" (fil TX100). - När du har valt filen klickar du på Importera. - Efter importen, ta ut USB-enheten FRÅN EN DATOR - Klicka på Ny för att visa en listruta. - Klicka på Importera projekt. 32

33 Ett fönster "Importera projekt" visas: - Klicka på Bläddra för att välja installationsfilen som ska importeras. Ett fönster visas: - Välj önskad installationsfil och klicka på Öppna. Anmärk: Installationen som ska importeras är i formatet ".txa" (fil TXA100) eller ".txh" (fil TX100). När du har valt filen klickar du på Importera. 33

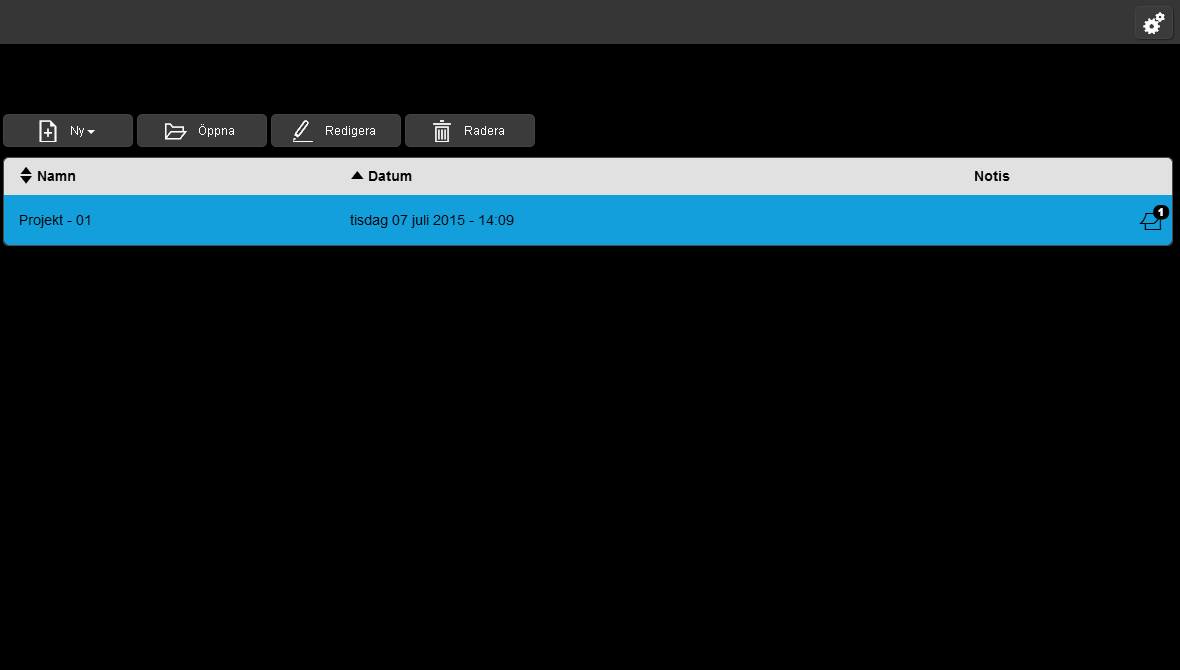

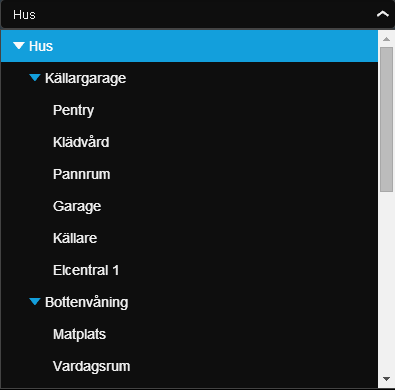

34 4.3 ÖPPNA ETT PROJEKT Flera projekt kan lagras i konfigurationsservern. - Välj ett projekt och klicka på de önskade flikarna: Öppna : Installationsinställningarna kan nås på denna nivå. Detta gör att du kan visa, konfigurera och ändra ett projekt. Redigera: Informationen om projektet kan ändras på denna nivå. Denna profil motsvarar bostadsägarens. Den kommer att användas vid generering av konfigurationsdokument som skall överlämnas till ägaren av den konfigurerade projektet. Radera: Sparningen av projektets konfiguration tas bort ur konfigurationsserverns internminne. Anmärk: Du kan lagra upp till 10 projekt (eller projekt) i konfigurationsservern. Det är viktigt att regelbundet säkerhetskopiera projekt på en extern backup (se kapitel ) 34

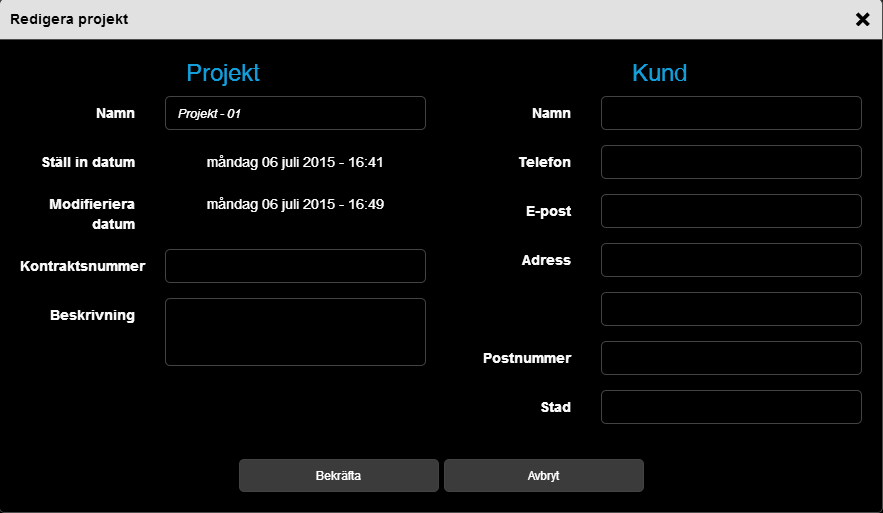

35 4.4 REDIGERA ETT PROJEKT Informationen om projektet kan ändras på denna nivå. Denna profil motsvarar bostadsägarens. Den kommer att användas vid generering av konfigurationsdokument som skall överlämnas till ägaren av den konfigurerade projektet. Om du vill ändra ett befintligt projekt, klicka på Redigera. Ett fönster "Ändra projekt" öppnas: - Ändra önskade fält. - Klicka på Validera för att registrera uppgifterna. 35

36 5. SÖKA PRODUKTER I det här avsnittet kommer alla produkter som är anslutna till KNX-systemet att listas och identifieras av konfigurationsverktyget. 5.1 ANALYSERA PROJEKTET FÖR ATT HITTA DESSA PRODUKTER Det finns 2 metoder för att söka produkter: - I ett nytt projekt: ett fönster för att skanna produkter visas eftersom ingen produkt finns i projektet. - I ett befintligt projekt: för att skanna de produkter som lagts till i projektet NYTT PROJEKT - Klicka på Starta sökningen för att söka efter de olika produkterna i ett projekt. Följande fönster visas: Konfigurationsverktyget söker efter olika produkter. Konfigurationsverktyget har hittat olika produkter. Sökningen sker i in- och utgångar som associeratsmed produkten. 36

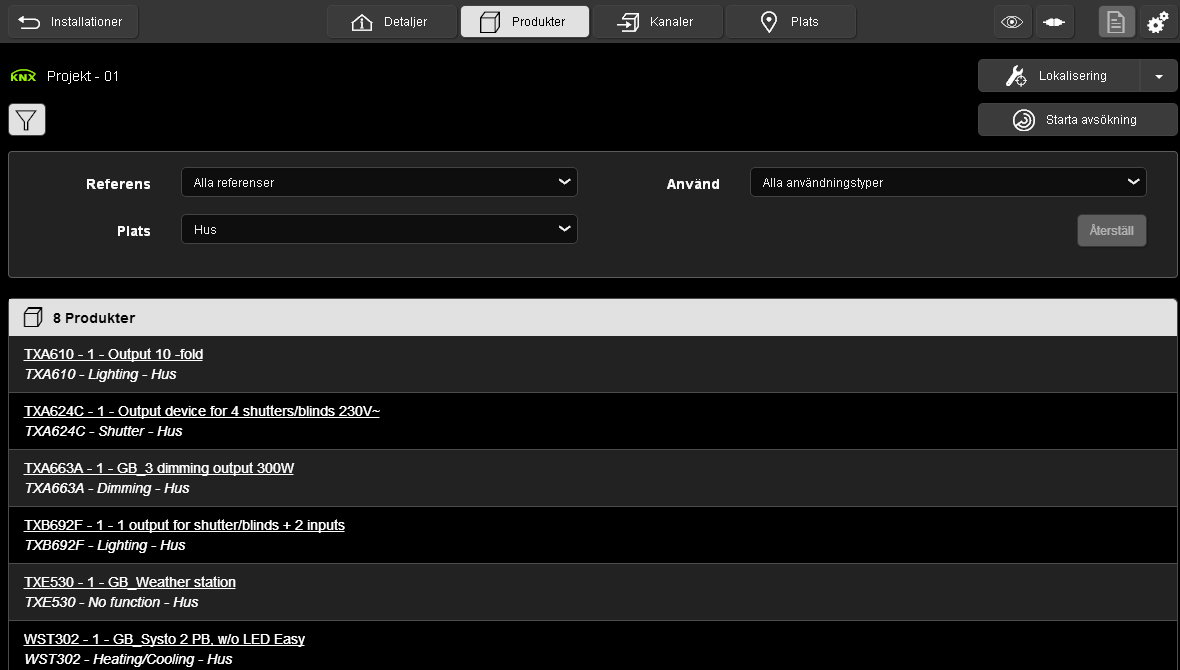

37 Fönstret visar ett antal produkter som detekterats och tillhörande antal ingångar och utgångar. I slutet av sökningen visar konfigurationsverktyg listan över produkter som har hittats. 37

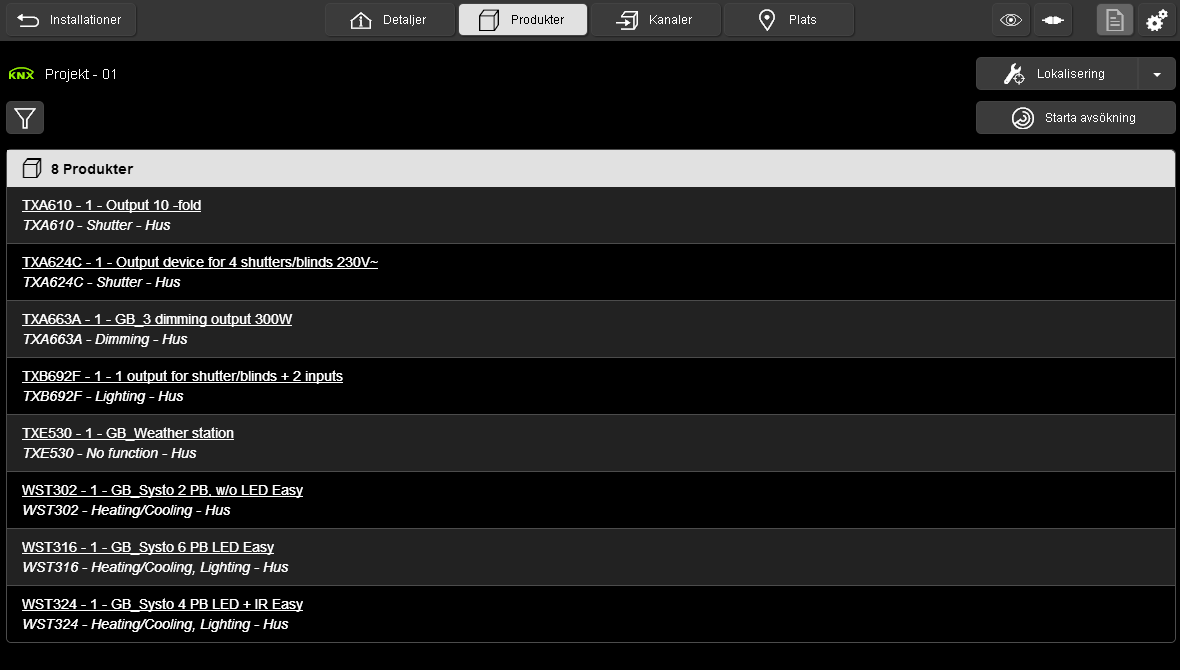

38 5.1.2 BEFINTLIG INSTALLATION - Klicka på knappen Produkter. - Klicka på Starta sökningen för att söka efter produkterna som lagts till i projektet. Följande fönster visas: Fönstret visar ett antal nya produkter som detekterats med röd färg och tillhörande antal ingångar och utgångar. Då installation har upptäckts, klickar du på Avsluta. Anmärk: Endast produkter med fabriksinställning kan upptäckas. För en produkt som redan fanns i ett tidigare projekt krävs en fabriksåterställning av produkten. 38

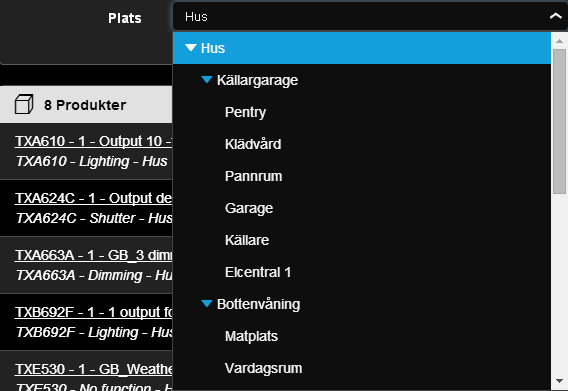

39 5.2 DEFINIERA BOSTADENS STRUKTUR Strukturen på bostaden används för att konfigurera de olika rummen i projektet. Detta steg kommer sedan att påverka en produkt eller en sökväg till ett rum för en ergonomisk vy. Dessa uppdrag kommer också att exporteras till domovea eller de kommer att upprepas. En standardstruktur föreslås men den kan modifieras efter behov. - Klicka på fliken Platser för att visa arkitekturen. Knappen Lägg till gör att man kan skapa en ny enhet. - Välj den nivå eller tillägget där så krävs. Denna nivå bestämmer tillsatsen av en våning, ett rum eller en del av ett rum. Det är möjligt att ställa in maximalt 4 nivåer. 39

40 - Klicka på Lägg till så visas ett fönster Lägg till en ny plats : - Lägg till namnet på det nya rummet och klicka på Skapa. Knappen Redigera för att ändra namnet på ett rum som redan skapats. - Klicka på Redigera. Fönstret "Redigera en plats" visas: - Byt namn på rummet och klicka på Ändra. Knappen Ta bort gör att man kan ta bort ett rum. 40

41 - Välj den del du vill radera. - Klicka på Ta bort. Ett fönster Ta bort en plats" visas: - Klicka på Ja för att bekräfta raderingen. 41

42 6. INSTÄLLNING AV PRODUKTER/KANALER I det här avsnittet kan du ställa in olika produkter och kanaler. 6.1 STÄLLA IN PRODUKTER ALLMÄN FUNKTION - Klicka på fliken Produkter för att visa förteckning över produkter för projektet. - Klicka på den önskade produkten för att ställa in olika parametrar. Följande fönster visas: I det här fönstret finns: - till vänster på flikarna: Produkt: innehåller information om produkten 42

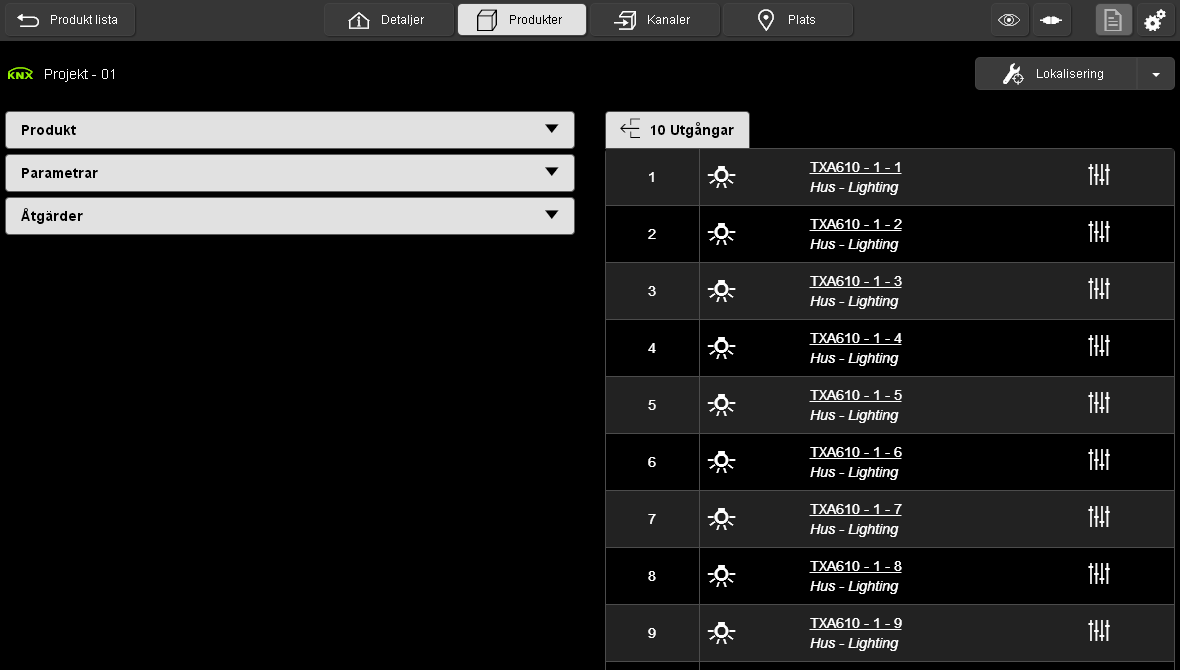

43 Inställningar: anger hur produkten fungerar Åtgärder: gör det möjligt att utföra specifika åtgärder på produkten (Omstart, Fabriksåterställning osv.) - till högerfinns listan över utgångarna som är associerade till produkten. - Klicka på på fliken Produkt för att definiera produktinformationen. Namn: namnet på den valda produkten kan ändras. Användning: för att definiera produktens användning (belysning, fönsterlucka, markis osv). 43

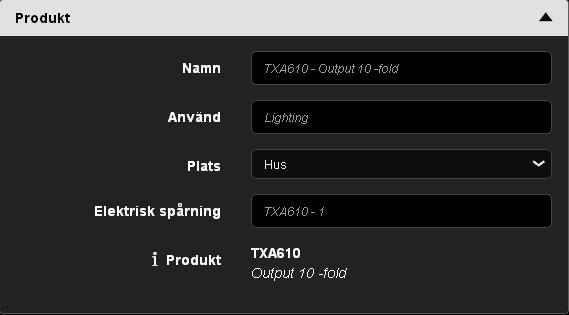

44 Plats: Klicka på för att välja platsen där produkten är fysiskt placerad baserad på den tidigare definierade strukturen. Elektrisk kontrollpunkt : Namnge den elektriska identifieringen i enlighet med kopplingsschemat. Detta fält innehåller standardnamnet på produkten under detekteringen. Det kan ändras för att matcha installationens kopplingsschema. Produkterna : Klicka på "Produkter" för att visa produktinformation. 44

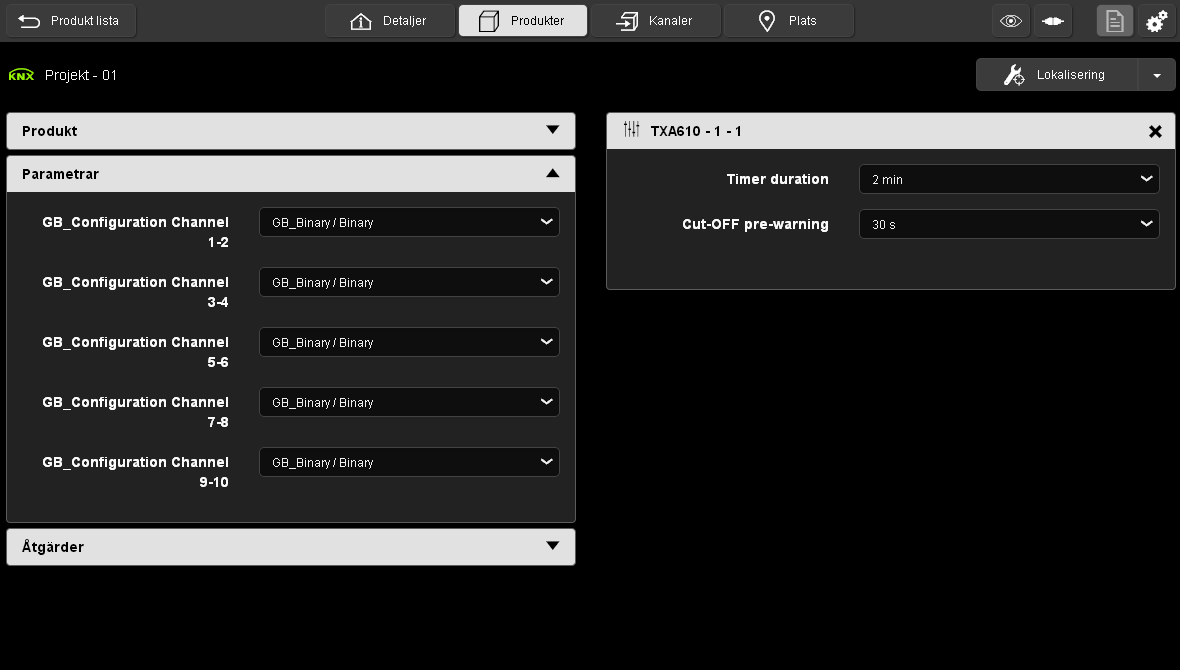

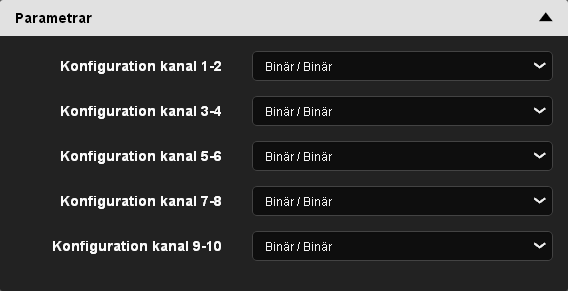

45 6.1.2 FUNKTIONSPARAMETRAR Detta avsnitt definierar produktens funktion i sin helhet. De tillgängliga inställningarna beror på produktfamiljen och är mer eller mindre talrika. Den detaljerade definitionen av parametrarna för varje produkt beskrivs i dokumentationen avseende de berörda produkterna. Nedan följer ett exempel på en utgångsprodukt för att definiera användningen av utgångskanalerna. - Klicka på fliken Parametrar för att definiera de olika användningarna av produktkanalerna. - Klicka på för att ställa in funktionen: Binär / Binär Markis 45

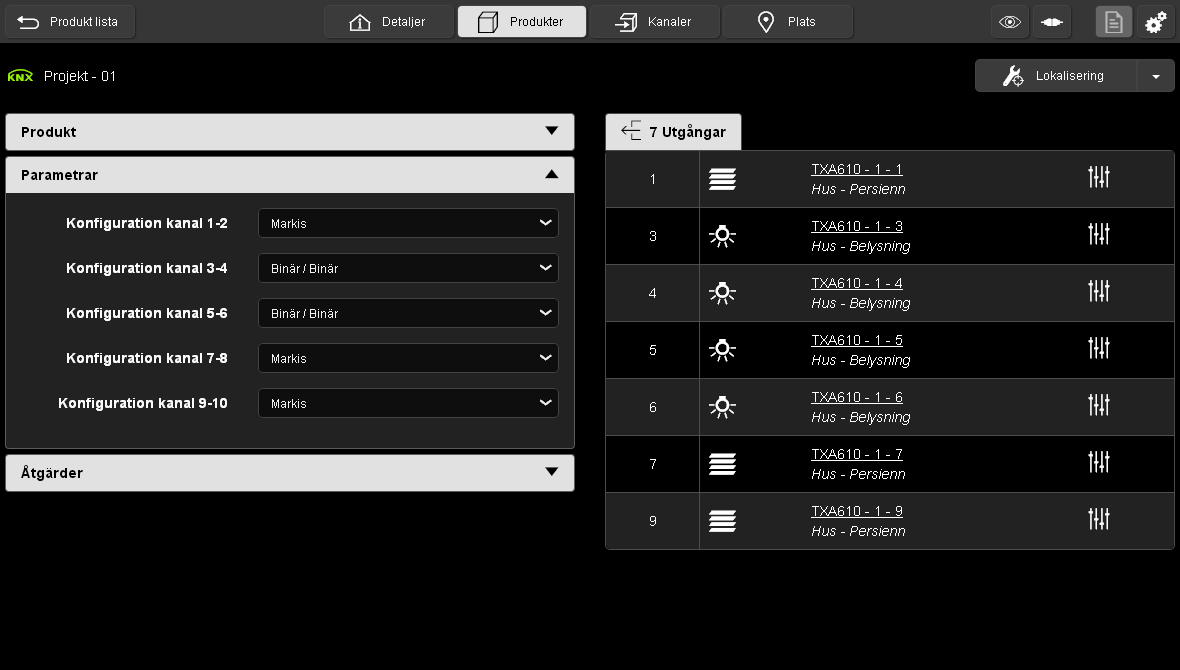

46 Enligt den definierade användningen (belysning eller komponent) på fliken "Inställningar", en ikon som symboliserar den valda användning, visas vid varje utgång PRODUKTUNDERHÅLL I det här avsnittet kan du utföra specifika åtgärder på produkten. Det gör det möjligt att agera individuellt på varje produkt för att utföra olika uppgifter såsom: - Produktens omstart - Fabriksåterställning - Ersättning - Duplicering - Nerladdning - Radering av länkar 46

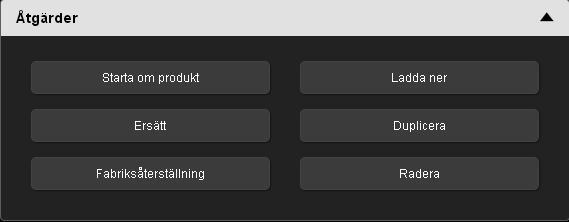

47 - Klicka på fliken Åtgärder för att välja olika åtgärder. Produktens omstart: Möjliggör ett fjärrstyrt stopp/start för produkten. Fabriksåterställning: kan ladda standardinställningarna (fabriksinställning) och ta bort produkten från installationen. Ersättning: för att ersätta en produkt med en annan av samma typ. Denna funktion används oftast för att ersätta en defekt produkt med en ny produkt utan att behöva upprepa hela installationen (se kapitel 9.4.3). Duplicera: gör att man kan kopiera inställningarna för en produkt med en annan med samma referens. Denna funktion används oftast för att duplicera en produkt med en ny produkt utan att behöva upprepa hela installationen (se kapitel 9.4.4). Radera produktlänkarna: För att endast radera länkar om produkten. Ladda ner: Läser endast av inställningarna för produkten 47

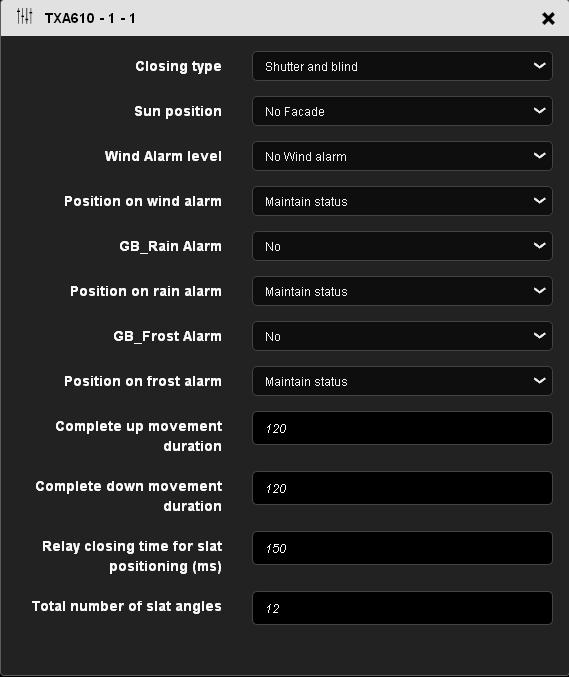

48 6.1.4 SORTERA OCH FILTRERA PRODUKTER Denna funktion gör att du kan sortera produktförteckningen enligt flera kriterier - Klicka på "Produkter" för att visa en lista över produkter som anges i projektet och utföra en sökning. - Klicka på ikonen för att göra en produktsökning. 48

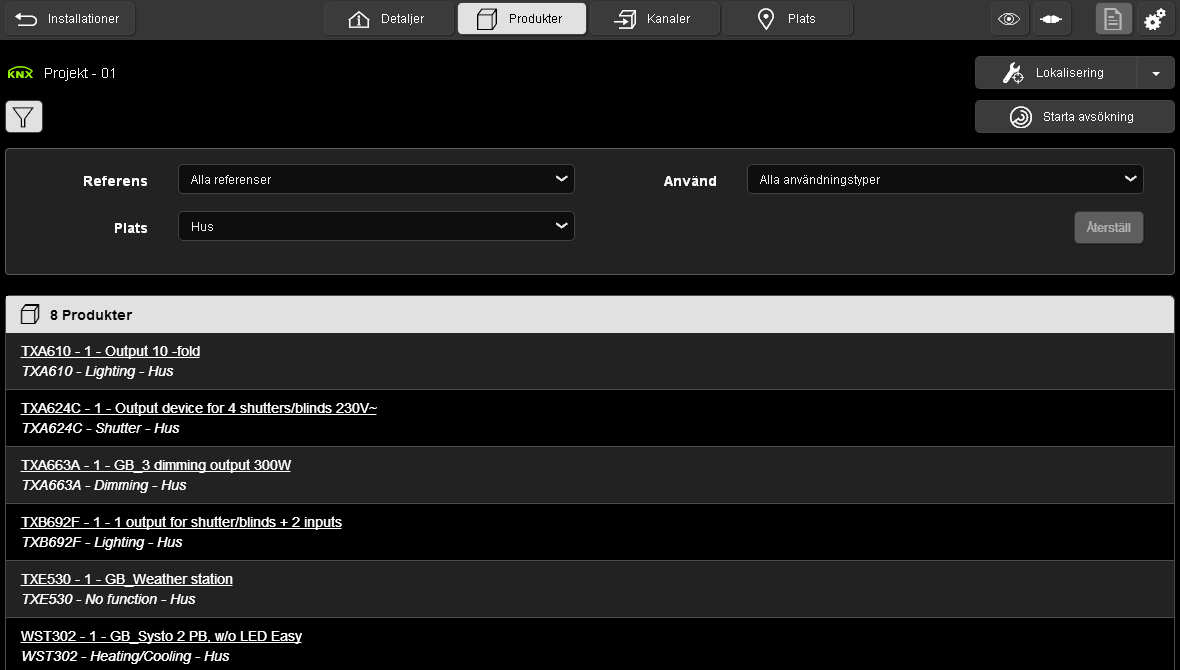

49 Sökningen kan göras genom: Referens: Använd: Plats: 49

50 - Klicka på Återställ för att ta bort sökningarna. 50

51 6.2 INSTÄLLNING AV KANALER INSTÄLLNING ENLIGT KANAL Inställning enligt kanal gör att du kan ställa in funktionen kanal för produktkanalen. Det finns två metoder för att få tillgång till kanalparametrarna: 1:a metoden: i produktvyn - Klicka på för att öppna kanalparametrarna. Kanalparametrarna visas till höger. 51

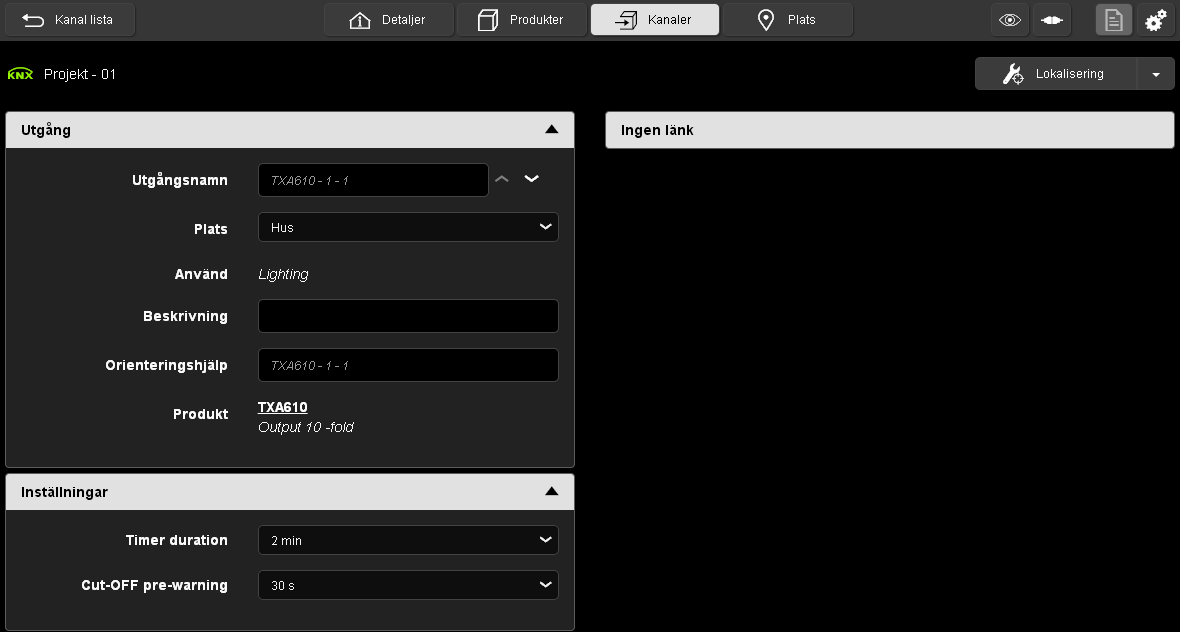

52 2:a metoden: i kanalvyn - Klicka på en utgång. Följande fönster visas: Kanalparametrar visas till vänster. 52

53 Exempel på flikinställning: - Klicka på för att välja funktionen Flik och butik" Möjliga val: Markis Markis/persienn - Definiera utgångens driftparametrar 53

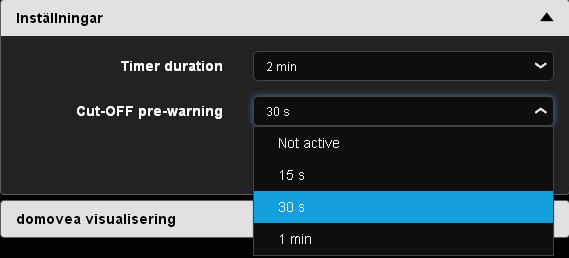

54 Exempel på belysningsparamerarna: - Klicka på för att välja Timertiden" för belysningen. Möjliga val: Ej aktiv, 1 s, 2s, 3s, 5s, 10 s, 15 s, 20 s, 30 s, 45 s, 1 min, 2 min, 2 min 30 s, 3 min, 5 min, 15 min, 20 min, 30 min, 1 h, 2 h, 3 h, 5 h, 12 h, 24 h. - Klicka på för att välja Förvarning med timer" för belysningen. Möjliga val: Inaktiv, 15 s, 30 s, 1 min. 54

55 Exempel på lysdiodernas inställningar på en insatsvara: - Klicka på för att välja "lysdiodens färg för tändning Möjliga val: OFF, röd, grön, blå, röd/grön, röd/blå, grön/blå. - Klicka på för att välja "lysdiodens färg för släckning Möjliga val: OFF, röd, grön, blå, röd/grön, röd/blå, grön/blå. Anmärk: För varje produkt, se den specifika produktdokumentation. 55

56 6.2.2 SORTERA OCH FILTRERA ENLIGT KANALER Denna funktion gör att du kan sortera förteckningen över ingångar och/eller listan med utgångar enligt flera kriterier. Det finns 2 typer av sökningar: 1:a metoden: Med förkonfigurerat filter - Klicka på fliken "Kanaler" för att visa en lista över kanaler som anges i projektet och utföra en sökning. - Klicka på ikonen för att söka in- och utgångar. - I sökområdet, ange namnet på kanalen för att undvika sökningen i listan. 56

57 När du har angett namnet på sökt kanal, visas den. Kortkommandon: Visar valda ingångar och utgångar Visar länkade in- och utgångar Visar icke länkade in- och utgångar Visar radions in- och utgångar Visar exporterbara in- och utgångar på domovea Visning av ingångar och utgångar, master och slavenheter 57

58 2:a metoden: Via filter som inverkar på kanalernas olika egenskaper - Klicka på fliken "Kanaler" för att visa en lista över kanaler som anges i projektet och utföra en sökning. - Klicka på ikonen. - Klicka på fliken "Avancerat" att genomföra en detaljerad sökning på in- och utgångar. 58

59 I fliken "Avancerat", kan sökningen göras: Antingen för ingångar efter: Använd Funktion Produkt Plats 59

60 Se Sortering Eller för utgångarna efter: Använd Produkt Plats Se Sortering 60

61 - Klicka på Återställ för att ta bort sökningarna. 6.3 LOKALISERING Identifieringen av produkter och kanaler utförs i läget Lokalisering". Lokaliseringen gör att installatören fysiskt kan identifiera de installerade produkter och kabelanslutna kanaler IGÅNGSÄTTNING I LÄGET "LOKALISERING" En flik "Lokalisering" finns för att identifiera projektets olika produkter. - Klicka på "Lokalisering. Ett fönster Lokaliseringsläge visas med följande meddelande: "Aktivera lokaliseringsläget under 15 minuter". 61

62 - Klicka på Bekräfta för att växla till lokaliseringsläget i 15 minuter eller Avbryt för att stoppa lokaliseringsläget. Fliken Lokalisering ändrar färg för att signalera aktiveringen av lokaliseringsläget. 62

63 Lokalisering av de olika produkterna - När du klickar på produkten blir linjen blå och produktens indikatorer tänds. Anmärk: Om "Lokalisering med fysisk indikering" är aktiverad, kontrolleras utgångarna fysiskt för att styra en glödlampa eller en fönsterlucka till exempel. - När en av tryckknapparna trycks ner för manuell produktstyrningblir linjen blå. Anmärk: Under lokaliseringen är det möjligt att skapa länkar. Emellertid kan funktionstestet endast utföras utan lokalisering". 63

64 Lokalisering av olika kanaler - Klicka på en av utgångarna, linjen blir blå och indikatorn för motsvarande kanal tänds. Anmärk: Om "Lokalisering med fysisk indikering" är aktiverad, kontrolleras utgångarna fysiskt för att styra en glödlampa eller en fönsterlucka till exempel. - När en av tryckknapparna trycks ner för manuell produktstyrningblir linjen blå. Anmärk: Under lokaliseringen är det möjligt att skapa länkar. Emellertid kan funktionstestet endast utföras utan lokalisering". 64

65 Fysisk indikering Den fysiska indikeringen tillåter, vid lokalisering, att utföra vissa åtgärder på produkten för att lättare identifiera den. - Klicka på - Välj önskat lokaliseringsläge. o Plats med fysisk indikering: o Plats utan fysisk indikering: Beroende på produkten är den fysiska indikeringen annorlunda. Nedan följer några exempel: Utgångarnas beteende vid lokalisering enligt produkter Produkter Utan fysisk indikering Med fysisk indikering Belysningens utgång (TXA610) - Alla indikatorer för den valda produkten tänds - Alla indikatorer för den valda produkten tänds - Utgångsreläer gör att lamporna blinkar vid utgången om de är anslutna. Fönsterluckans utgång (TXA624) Variatorns utgång (TXA663) Tryckknappens ingång (WST312) - Alla indikatorer för den valda produkten tänds - Alla indikatorer för den valda produkten tänds - Alla indikatorer för den valda produkten tänds - Alla indikatorer för den valda produkten tänds - Utgångsreläer gör att alla fönsterluckor som är anslutna höjs och sänks. - Alla indikatorer för den valda produkten tänds - Alla utgångar gör att lampornas ljusstyrka varierar om de är anslutna. - Alla indikatorer för den valda produkten tänds - Den interna summern aktiveras och avger en intermittent ljudsignal. 65

66 Utgångarnas beteende vid lokalisering enligt kanaler Produkter Utan fysisk indikering Med fysisk indikering Belysningens utgång (TXA610) - Indikatorn för vald utgång tänds - Indikatorn för vald utgång tänds - Utgångsreläet gör att lampan blinkar vid utgången om den är ansluten. Fönsterluckans utgång (TXA624) Variatorns utgång (TXA610) Tryckknappens ingång (WST312) - Indikatorn för vald utgång tänds - Indikatorn för vald utgång tänds - Indikatorn för tryckknappen tänds - Indikatorn för vald utgång tänds - Utgångsreläerna gör att alla fönsterluckor som är anslutna höjs och sänks. - Indikatorn för vald utgång tänds - Utgången varierar lampans ljusstyrka om den är ansluten. - Indikatorn för tryckknappen tänds - Den interna summern aktiveras och avger en intermittent ljudsignal. Varje fysisk indikering beskrivs i dokumentationen för varje produkt. Anmärk: Vissa produkter har inga indikatorer och kan inte lokaliseras förrän den fysiska indikeringen är aktiverad. 66

67 6.3.2 STOPPA LOKALISERINGSLÄGET". Det finns 2 sätt att stoppa Lokaliseringsläget". 1:a metoden: Vänta 15 minuter, ett fönster med följande meddelande: Slut på lokaliseringsläget om X s. Förnya? ". - Klicka på Förnya att stanna kvar i Lokaliseringsläget eller - Klicka på OK för att stoppa lokaliseringen. 2:a metoden: - Klicka på "Lokalisering. Ett fönster Lokaliseringsläge visas med följande meddelande: "Avsluta lokaliseringsläget? " - Klicka på Bekräfta för att avsluta lokaliseringsläget eller - Klicka på Avbryt för att stanna kvar i lokaliseringsläget. 67

68 6.4 VISUALISERING Visualiseringen gör att installatören kan identifiera vilken ingång som har en tillhörande utsignal och omvänt. En ikon finns i det översta fältet för att aktivera visualiseringen. - Klicka på. Ett fönster "Visningsläge" visas. - Klicka på Bekräfta för att växla till visningsläget eller tryck på Avbryt för att stoppa. 68

69 - Klicka på en post för att se en eller flera anslutna utgångar. Utgångarna som styrs av denna ingång visas i blått. För att återgå till normal visning, klicka åter på posten. Omvänt är det också möjligt att välja en utgång för visning av relaterade poster. - Klicka på en utgång för att visa den eller relaterade ingångar Ingångarna som styr denna utgång visas i blått. För att återgå till normal visning, klicka åter på utgången. För att avsluta visningsläget, klickar du igen på. 69

70 6.5 MEDDELANDEN Denna funktion gör det möjligt att signalera olika instruktioner till installatören medan han programmerar systemet. Olika typer av meddelanden finns som nedladdningsfel eller en ny version av programvaran för konfigurationsservern. Närvaron av en anmälan anges med symbolen. Exempel 1: Nerladdningsfel av en produkt. Under nerladdningen programmerades inte en produkt i projektet korrekt. En symbol intill den berörda produkten visas. - Klicka på för att visa en lista över meddelanden. 70

71 - Klicka på "Försök att ladda ner denna ändring" för att programmera produkten. Anmärk: Vid nerladdningsfel signalerar konfigurationsverktyget felen. En nedladdning måste startas om för att ändringarna ska träda i kraft i projektet. Exempel 2: Installera en uppdatering av konfigurationsservern. - Klicka på för att visa en lista över meddelanden. 71

72 - Klicka på "Uppdatering" för att starta installationen av programmet. 72

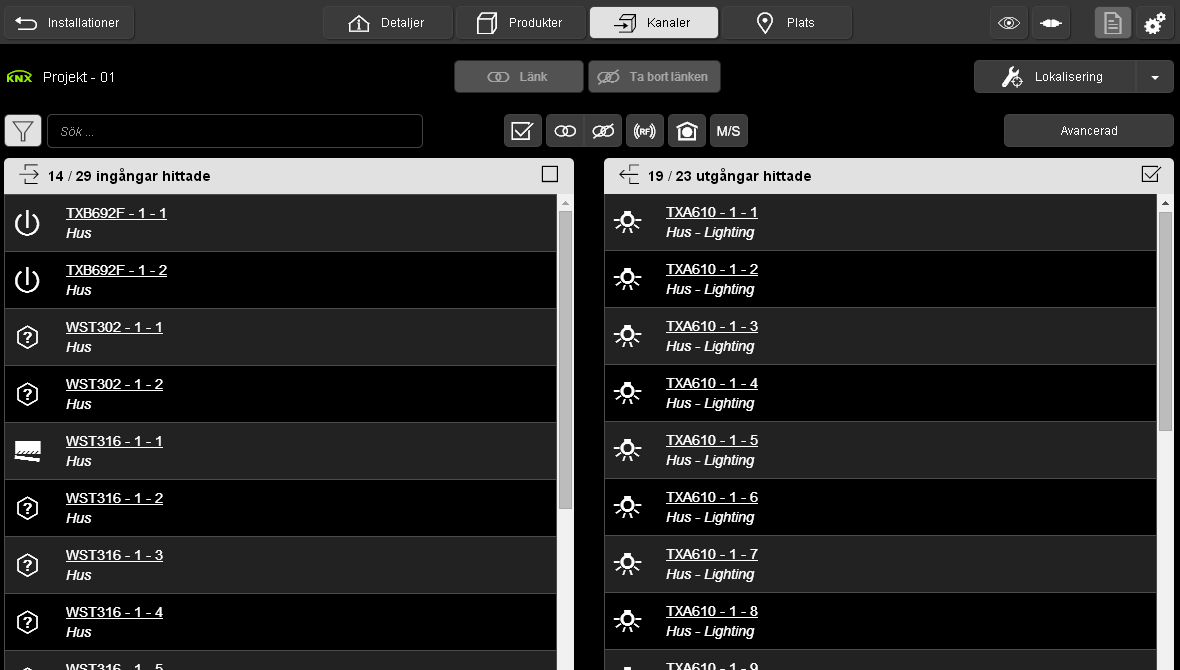

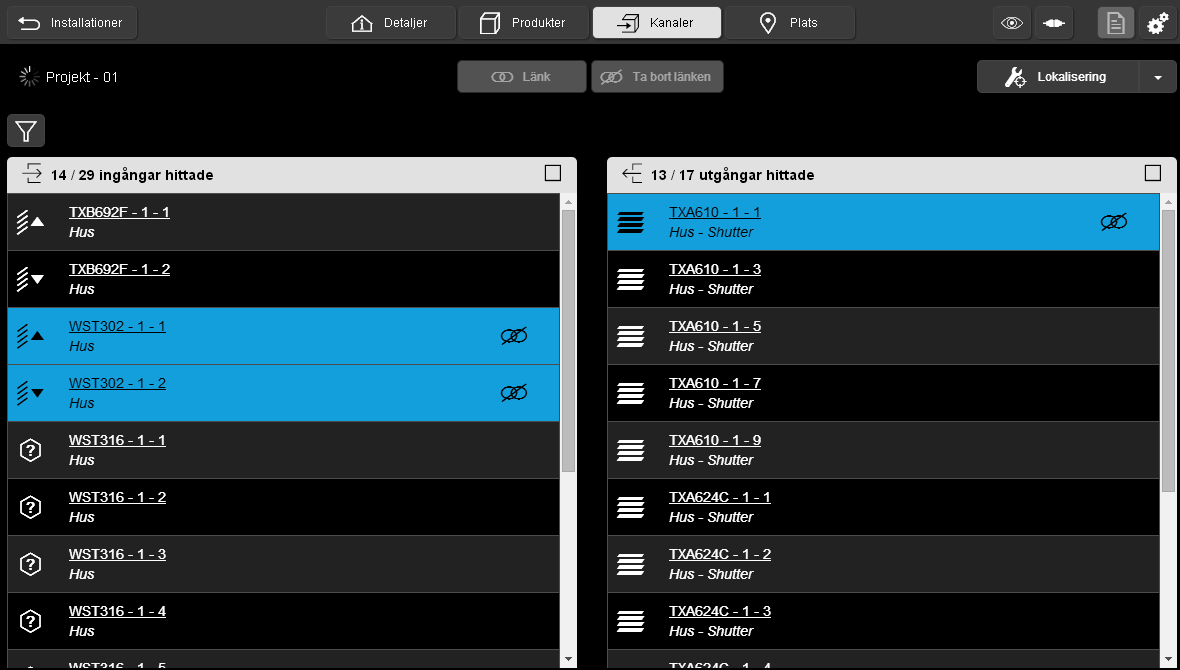

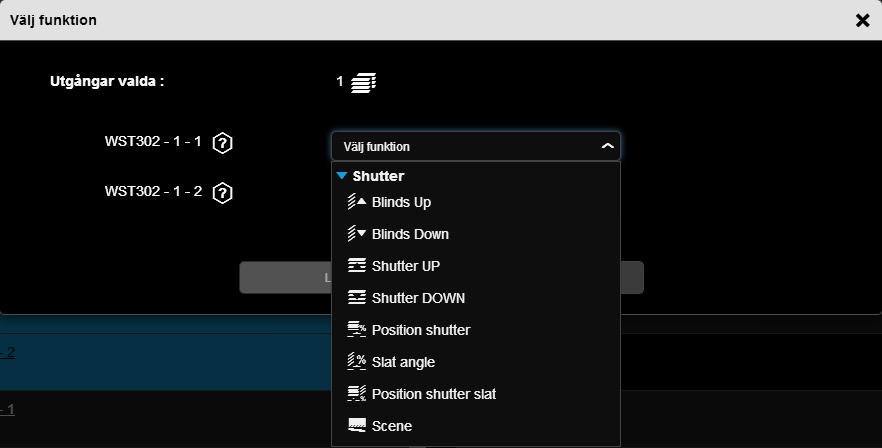

73 7. SKAPA LÄNKAR 7.1 SKAPA LÄNKEN MELLAN PRODUKTERNA Skapandet av länkar gör att du kan koppla en eller flera ingångar till en eller flera utgångar i ett önskat läge. För att skapa en länk mellan en ingång och en utgång, är det nödvändigt att tilldela en funktion till ingången. - Klicka på fliken Kanaler för att visa listan över tillgängliga in- och utgångar i systemet. - Välj en eller flera ingångar och en eller flera utgångar. Valen markeras med briljans. - Klicka Länk för att ställa in funktionerna. 73

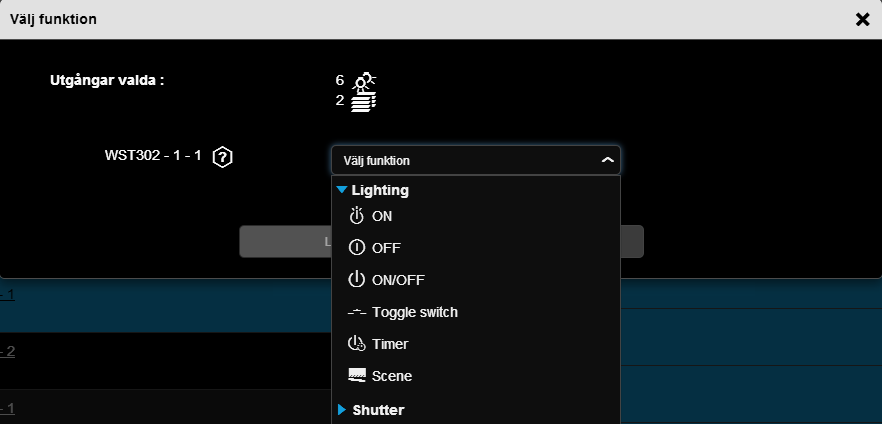

74 Ett fönster "utvalda utgångar" visas: - Klicka på fliken "Välj funktion". Anmärk: När ingångsfunktioner redan tilldelats, visas inte valfönstret. Vi måste ändra funktionen i fastställandet av kanalerna. - Välj en funktion i listrutan. 74

75 Efter valet av de olika funktionerna, klicka på Länk för att bekräfta ditt val. De anslutna in- och utgångarna representeras av -symbolen. Anmärk: Numret till höger om symbolen anger antalet element som är anslutna till utgången eller ingången. För en ingång, signalerar symbolen att ingången styr 2 utgångar För enutgång, signalerar symbolen att utgången styrs av 2 ingångar. 75

76 7.2 TA BORT LÄNKEN MELLAN PRODUKTERNA För att ta bort länkarna mellan in- och utgångar: - Välj de anslutna in- och utgångarna. - Klicka på Ta bort länken för att radera förhållandet mellan in- och utgångar. En symbol visas tillfälligt på elementen som inte är länkade. 76

77 7.3 DEFINIERA EN AUTOMATISK LÄNK Denna funktion är avsedd att automatiskt skapa länkar i ett urval av inställningar eller om en produkt finns för att underlätta produktkonfigurationen. Den automatiska länkningen görs från fasta gruppadresser som tilldelas direkt efter detekteringen av produkter. Dessa länkar är inte synliga från kanalvyn. Automatisk länk till produkterna: de kan inte ändras genom konfigurationsverktyget. Sändarprodukter Beskrivning Gruppadress Mottagarprodukter Datum 1 30/0/032 Domovea Väderstation Timme 1 30/0/033 Datum och tid 1 30/0/034 Datum 2 30/0/035 Timme 2 30/0/036 Master Slav klocka Rumsregulator Datum och tid 2 30/0/037 Energihanterare Datum 3 30/0/038 Klocka Timme 3 30/0/039 Automatisk temperaturregulator Master Slav Datum och tid 3 30/0/040 Domovea Väderstation Ansökan datum och tid 30/0/041 Master Slav klocka Väderstation Domovea Ljusstyrka 30/0/002 Skymningsrelä Skymningsrelä Tryckknapp med lysdiod Väderstation Dag/natt 30/0/003 Domovea Automatisk temperaturregulator Domovea Väderstation Rumsregulator Utetemperatur 30/0/000 Energihanterare Energihanterare Automatisk temperaturregulator Väderstation Vindhastighet 30/0/001 Domovea Automatisk länk via parameter: de kan ändras genom konfigurationsverktyget. Sändarprodukter Beskrivning Gruppadress Mottagarprodukter Position % Fasad 1 30/0/016 Väderstation Väderstation Position lamell % Fasad 1 30/0/017 Position % Fasad 2 30/0/018 Position lamell % Fasad 2 30/0/019 Position % Fasad 3 30/0/020 Position lamell % Fasad 3 30/0/021 Position % Fasad 4 30/0/022 Utgångsmodul Bi-applikation Utgångsmodul fönsterlucka/markis Position lamell % Fasad 4 30/0/023 Vindlarm 1 30/0/008 Domovea Vind larm 2 30/0/009 Vindlarm 3 30/0/010 Regnlarm 30/0/011 Frostlarm 30/0/012 Utgångsmodul Bi-applikation Utgångsmodul fönsterlucka/markis 77

78 7.3.1 AUTOMATISK LÄNK I PRODUKTERNA Datum och tid Denna automatiska länk används av flera produkter. De består av följande objekt: - Objektets datum och klockslag - Objektets tid - Objektets datum Informationen om dessa objekt kan komma från tre olika källor, var och en med sin prioritet: - Domovea-systemet (prioritet 1 - högsta) - Väderstationen (prioritet 2 - medelhög) - En klocka (prioritet 3 - lägsta) Om domovea-systemet finns i projektet kommer datum och referenstid att komma från detta system (prioritet 1). Annars är det väderstationen som kommer att ge datum och referenstid (prioritet 2). Och slutligen, om ingen av dessa produkter finns i projektet, kommer datum och referenstid att tillhandahållas av en klocka (se bilden nedan). LEVERANTÖR KONSUMENT KNX Internet Domovea Datum och tid 1 Master Slav klocka (TX022 / TX023 / TXA022 / TXA023) GPSsignal Väderstation (TXE530 / ) Datum och tid 2 Rumsregulator (TX450 / TX460) Energihanterare (WKT660) Klocka Master Slav (TX022 / TX023 / TXA022 / TXA023) Datum och tid 3 Automatisk temperaturregulator (WUT08 / WUT09 / WHT730 / WHT740 / WKT510 / WKT / ) Anmärk: I slutet av upptäckten, sänder konfigurationsverktyget datum och tid till den förinställda gruppadressen Datum och tid 3, Tid 3 och Datum 3. Således, i slutet av skanningen, uppdateras produkter som kräver tid och datum omedelbart. Ett ansökningssystem (ansökan om datum och tid) har implementerats för att säkerställa automatisk hantering av datum och tid 78

79 Ljusstyrka Denna automatiska koppling används av skymningsreläer. De har en ljusstyrkekanal master och slav. Övervakningssystemet domovea använder också denna länk men bara för slavkanalen. Som standard är produkterna slavar. De blir master så snart en ljussensor är ansluten till produkten. LEVERANTÖR Väderstation (TXE530 / ) Ljusstyrka KNX KONSUMENT Domovea Utegivare Skymningsrelä (TX025 / TXA025) Ljusstyrka Skymningsrelä (TX025 / TXA025) Anmärk: Närvaron av väderstationen innebär att skymningsreläet inte kräver någon sond. En ljussensor är tillräcklig Information dag/natt Denna automatiska länk används av tryckknappar med lysdioder, termostater och övervakningssystemet domovea. De har en kanal för att styra lysdioderna på frontpanelen. KONSUMENT LEVERANTÖR Väderstation (TXE530 / ) Info dag/natt KNX Tryckknapp med lysdiod (WST31x/WST32x/WUT10N/ WUT20N/WYT4xx/ WHT4xx / / / / / x/ x/ x/ x/ x/ x/ x/ x/ x / x/ x/ x/ x/ x) Domovea Automatisk temperaturregulator (WUT08/WUT09/WHT730/ WHT740/WKT510/WKT / ) 79

80 Utetemperatur Denna automatiska länk används av flera produkter. De har en kanal för att visa eller använda utetemperaturen. KONSUMENT LEVERANTÖR KNX Domovea Väderstation (TXE530 / ) Utetemperatur Rumsregulator (TX460/ WYT61x/ WYT62x/TX320/TX502) Utegivare Strömhantering (TXA230A/ TE330/TE331) Utetemperatur Energihanterare (WKT660) Automatisk temperaturregulator (WUT08/WUT09/WHT730/ WHT740/WKT510/WKT / ) Anmärk: Närvaron av väderstationen innebär att energihanteringen inte kräver en sond. Endast en utomhustemperaturgivare är tillräcklig Vindhastighet Denna automatiska anslutning används av domovea övervakningssystem. Den har en kanal för visning av vindhastigheten. LEVERANTÖR KNX KONSUMENT Väderstation (TXE530 / ) Vindhastighet Domovea Oväderslarm Denna automatiska anslutning används av domovea övervakningssystem. Det finns kanaler för att visa status: - vindlarm 1, 2 och 3 - regnlarm - frostlarm 80

81 LEVERANTÖR Vindlarm 1, 2 och 3 KNX KONSUMENT Väderstation (TXE530 / ) Regnlarm Frostlarm Domovea AUTOMATISK LÄNK VIA PARAMETER Solspårning Solspårningen kan aktiveras på en utgångskomponent enligt en parameter hos konfigurationsverktyget. På utgångskomponenten Denna parameter används för att placera fördefinierade gruppadresser för solenergispårning. LEVERANTÖR Position % Fasad 1 Position lamell % Fasad 1 KNX KONSUMENT Väderstation (TXE530 / ) Position % Fasad 2 Position lamell % Fasad 2 Position % Fasad 3 Position lamell % Fasad 3 Utgångsmodul Bi-applikation (TXA604/TXA606/TXA608/ TXA610/TXM616/TXM620/ TXB602/TXB692F) Utgångsmodul fönsterlucka/butik (TXA624 / TXA628 / TXM632) Position % Fasad 4 Position lamell % Fasad 4 81

82 Oväderslarm Väderlarm kan aktiveras på en utgångskomponent enligt en parameter hos konfigurationsverktyget. På utgångskomponenten Denna parameter används för att placera fördefinierade gruppadresser för solenergispårning. KONSUMENT LEVERANTÖR Väderstation (TXE530 / ) Vindlarm 1, 2 och 3 Regnlarm Frostlarm KNX Utgångsmodul Bi-applikation (TXA604/TXA606/TXA608/ TXA610/TXM616/TXM620/ TXB602/TXB692F) Utgångsmodulens fönsterlucka/butik (TXA624/TXA628/TXM632/ TXA223/TXA224/TXA225/ TXA226) 82

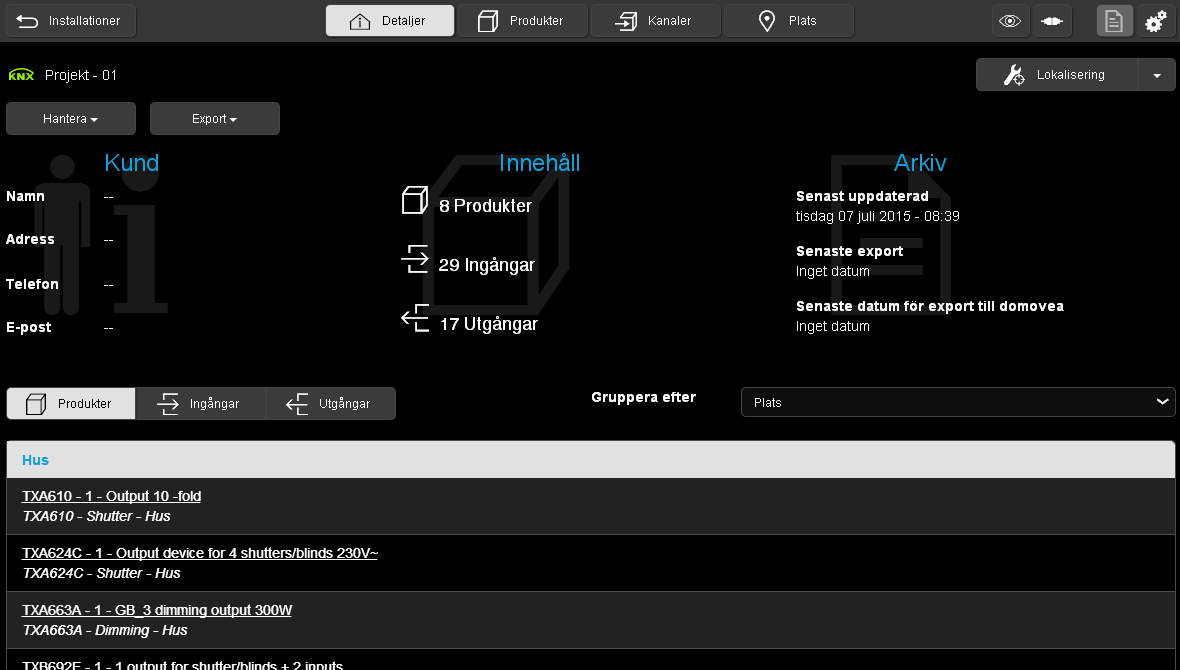

83 8. INSTALLATIONSLEDNING - Klicka på Detalj. Namnet på projektet visas. I det här fönstret finns: Kundens information: Namn Adress Telefon E-post Innehållet i projektet: Antalet produkter Antalet ingångar Antalet utgångar Projektets arkiv: Senaste uppdateringen Senaste exporten Senast exporterat till Domovea 2 flikar: Hantera: o Avläs installationen o Fabriksåterställning o Fabriksåterställning av okända TP produkter o Fabriksåterställning av okända RF-produkter o Ladda ner Exportera o Exportera projektet TXA100 o Exportera till Domovea (lokal) o Exportera till Domovea (server) 83

84 - Gruppering efter installationsplats. - Ordna innehållet i olika flikar: Produkter Ingångar, Utgångar. 8.1 AVLÄS INSTALLATIONEN Denna funktion gör det möjligt att läsa av projektets inställningar och länkar från själva projektet. Konfigurationsverktyget kommer att söka efter produkter i projektet, samt länkar mellan olika produkter. - Skapa ett nytt projekt (se kapitel 4.1). - Klicka på fliken Detaljer - Klicka på fliken Hantera - Klicka på Avläs installationen. - Efter avläsningen, klicka på fliken Stäng. Fönstret visar ett antal produkter som detekterats och tillhörande antal ingångar och utgångar. Anmärk: Varaktigheten av inkörningsperioden beror på installationsstorleken. Emellertid är varaktigheten ca 15 minuter för en "standard" installation. 84

85 8.2 FABRIKSÅTERSTÄLLNING Fabriksåterställningen gör att standardinställningarna (fabriksinställningarna) hämtas. Produkten kan återigen identifieras av konfigurationsservern FABRIKSÅTERSTÄLLNING (AV PROJEKTET) Standardinställningarna kommer endast laddas i produkterna som tillhör projektet. - Klicka på fliken Hantera - Klicka på Fabriksåterställning. Ett fönster Fabriksåterställning av installation visas: - Klicka på Ja för att bekräfta. Anmärk: Det är också möjligt att göra en fabriksåterställning enbart av produkten (se kapitel 6.1.3) 85

86 8.2.2 FABRIKSÅTERSTÄLLNING AV OKÄNDA TP PRODUKTER Standardinställningarna kommer endast laddas i trådbundna produkter som inte tillhör projektet. - Klicka på fliken Hantera - Klicka på Fabriksåterställning av okända TP produkter. Ett fönster Fabriksåterställning av okända TP produkter" visas: - Tryck på knappen fysisk adressering av de berörda produkterna. - Klicka på Ja för att bekräfta. 86

87 8.2.3 FABRIKSÅTERSTÄLLNING AV OKÄNDA RF-PRODUKTER Standardinställningarna kommer att laddas endast i radioprodukter som inte hör till projektet. - Klicka på fliken Hantera - Klicka på Fabriksåterställning av okända RF-produkter. Ett fönster Fabriksåterställning av okända RF-produkter" visas: - Tryck på CFG-knappen på radioprodukten ELLER - Gör ett stopp/start på radioprodukten. - Klicka på Ja för att bekräfta. 87

88 8.3 NEDLADDNING Nedladdningen gör att du kan ladda parametrar från installationen under varje produkt. Man återställer på detta sätt konsistensen mellan konfigurationen av projektet och inställningen som lagras i konfigurationsservern. Flera nedladdningsmetoder finns tillgängliga. - Nedladdning av en produkt (se kapitel 6.1.3) - Nedladdning av endast ändringar (se kapitel 9.1) - Nedladdning från ett meddelande (se kapitel 6.5) - Nedladdningen av projektet är klar Denna sista funktion används främst när projektets inställningär felaktig. Den här nedladdningen gör att du kan programmera om alla produkter med den senaste sparade inställningarna. - Klicka på fliken Hantera - Klicka på Nedladdning... Ett fönster Projekt nedladdning" visas: - Klicka på Ja för att bekräfta. Anmärk: Nedladdningen används främst när parameterändringarna gjordes när konfigurationsverktyget inte är anslutet till projektets buss. 88

89 8.4 EXPORTERA EXPORTERA PROJEKT Systemet som skapats sparas i konfigurationsservern. Exporten av ett projekt gör att man kan spara projektet på olika datamedia. Exporten kan utföras från en surfplatta eller smartphone genom att ansluta ett USB-minne till konfigurationsservern eller från en dator. Från en surfplatta eller en smarttelefon - Sätt in USB-minnet i en USB-port på konfigurationsservern. - Klicka på fliken Exportera - Klicka på Exportera projekt för att skapa en backup av projektet i.txa. Filnamnet motsvarar programmets namn. - Arkivera säkerhetskopian. För att återställa konfigurationen, se kapitel

90 Från en dator - Klicka på fliken Exportera - Klicka på Exportera projekt för att skapa en backup av projektet. Ett fönster visas: Standard filnamn är namnet på programmet. - Klicka på Spara. - Arkivera säkerhetskopian. Anmärk: Det är möjligt att filhanteringsfönstret inte visas. I det här fallet genereras en fil direkt med standardnamnet i nedladdningskatalogen i din webbläsare. För att få upp det här fönstret, konsultera inställningen av din webbläsare i nedladdningssektionen. För att återställa konfigurationen, se kapitel

91 8.4.2 EXPORTERA TILL DOMOVEA När inställningen är klar, kan konfigurationen automatiskt överföras till en domovea-server. I detta fall genereras husets samtliga typer av anordningar och arkitektur. Det finns två överföringsmetoder: - Exportera till domovea (lokalt): överföringen av konfigurationen görs med hjälp av en konfigurationsfil som importeras manuellt till domovea. - Exportera till domovea (server): överföringen sker direkt när konfigurationsservern och domovea-servern är i samma IP-nätverk. Anmärk: För att överföra en fil måste du ha åtminstone version 3.5 av domovea Exportera till domovea (server) Överföringen sker direkt när konfigurationsservern och domovea-servern är i samma IP-nätverk. Konfigurationsserver Direkt överföring via Ethernet Domovea-server - Klicka på fliken Exportera - Klicka på Exportera till Domovea (lokalt) 91

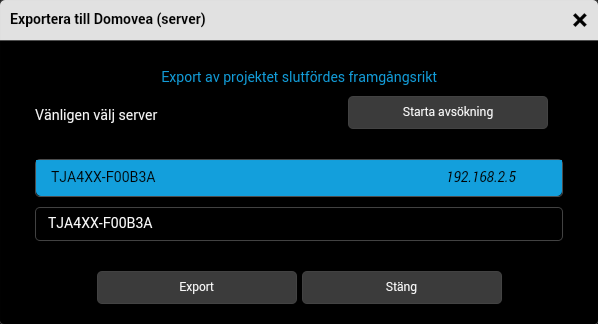

92 Installationsprogrammet innehåller en lista över domovea-servrar i nätverket. - Klicka på Sökning för att uppdatera listan över domovea-servrar - Fråga eller ange domoveaservernamnet manuellt. - Klicka på Exportera för att överföra konfigurationen. Laddningen sker automatiskt. Ett meddelande talar om att exporten genomfördes. - Starta domovea-klienten. Enheterna visas i de exporterade inställningarna. 92

93 93

94 Exportera till domovea (lokalt) Överföringen av konfigurationen görs med hjälp av en konfigurationsfil som importeras manuellt till domovea. Konfigurations server Export från en surfplatta eller smartphone Återhämtning av filen på USBenhet Import till konfiguratorn domovea Server domovea Export från PC:n Återhämtning av filen till PC:n - Klicka på fliken Exportera - Klicka på Exportera till Domovea (lokalt) för att hantera installationsfilen domovea på.ezt. 94

95 Ett fönster visas: Standard filnamn är namnet på programmet. - Klicka på Spara. Anmärk: Det är möjligt att filhanteringsfönstret inte visas. I det här fallet genereras en fil direkt med standardnamnet i nedladdningskatalogen i din webbläsare. För att få upp det här fönstret, konsultera inställningen av din webbläsare i nedladdningssektionen. - Starta domovea-konfiguratorn Domovea-konfigurator (konfigurationsverktyg) 95

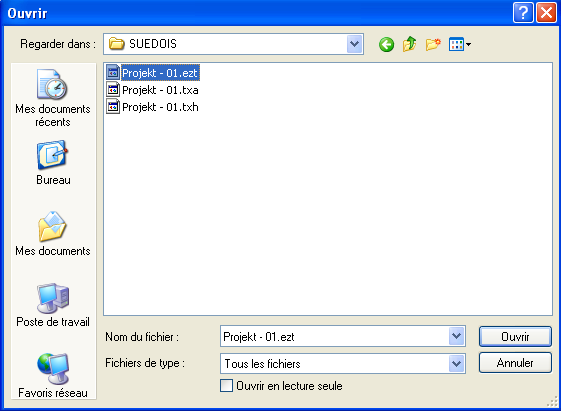

96 - Klicka på fliken Allmänt, och sedan på Hantering av uppgifter, därefter Import TXA100. Anmärk: Innan du importerar en konfiguration TXA100 måste du starta om servern domovea (tom inställning). - Välj filen ".ezt" som önskas och klicka på Öppna Följande meddelande visas som indikerar en lyckad nedladdning. 96

97 - Klicka på OK för att starta domovea-konfiguratorn - Starta domovea-klienten. Enheterna visas i de exporterade inställningarna. 97

98 9. YTTERLIGARE FUNKTIONER I MENYERNA 9.1 ONLINE/OFFLINE KONFIGURATION Den här funktionen används när inställningen av projektet inte utförs på plats. När konfigurationsverktyget är "Offline" lagras projektets inställningar men överförs inte till produkterna. - Online: konfigurationsverktyget kommunicerar kontinuerligt med projektet. Nedladdningen görs enligt konfigurationen. Projektet kan testas vid varje steg. - Offline: konfigurationsverktyget kommunicerar inte kontinuerligt med projektet. Den fullständiga nedladdningen är klar i slutet av konfigurationen. Exempel på användning: Vi vill göra inställningar och namngivning av kontorsprodukter. - Anslut konfigurationsverktyget till projektet - Starta konfigurationsverktyget och skapa ett nytt projekt - Starta en produktsökning. När du är klar, skickas och lagras produkterna i systemet. - Klicka på för att övergå till läget offline. Från det ögonblicket lagras alla ändringar av inställningarna i konfigurationsverktyget, men överförs inte till produkterna. Symbolen ändrar status för att indikera läget offline och knappen Ladda ner, som gör att du kan styra nerladdningen manuellt,visas. 98

99 Symbolen anger att parameterändringen inte överförs till produkten. - Klicka på Ladda ner för att sända de nya parametrarna. Anmärk: Om du klickar på till höger om knappen Ladda ner visas en lista med alternativ: - Ångra pågående ändringar: Raderar alla inställningsändringar som inte har laddats ner i projektet. - Markera pågående ändringar: visar alla inställningsändringar som inte har laddats ner i projektet. 99

100 9.2 MENYN INSTÄLLNINGAR I det här avsnittet kan du ställa in konfigurationsservern Klicka på, så visas en rullgardinsmeny: Min profil Inställning av servern Tema Om PROFILHANTERING 100

101 - Klicka på, sedan på Min profil för att slutföra installatörens profil. - Klicka på Spara efter att ha matat in din profil INSTÄLLNING AV SERVERN - Klicka på, sedan Inställning av servern, så visas fönstret Server konfiguration: Allmän. 101

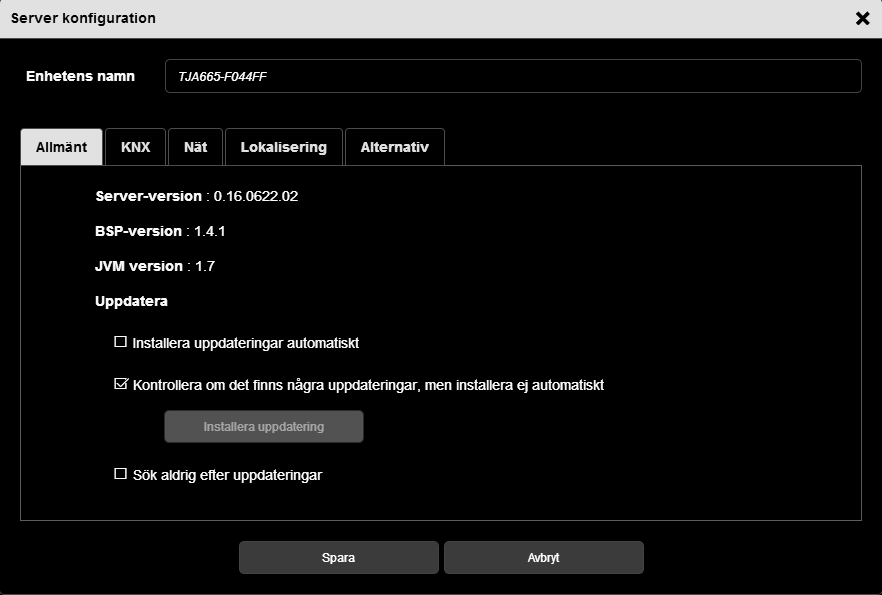

102 - Komplettera eller ändra enhetens namn. Denna konfiguration består av flera flikar: o Allmänt o KNX o Nätverk o Lokalisering o Alternativ Allmänt - Klicka på fliken Allmänt för att visa: Serverversion (programvaruversion av programmet), Version av BSP (programversion av moderkortet) Version av JVM (programversion av Java Virtual Machine) 102

103 Genom att ansluta konfigurationsservern via Internet kan du kontrollera och hämta programuppdateringar automatiskt. - I "Uppdaterar", välj uppdateringsläget: o o o Installera uppdateringar automatiskt: Den nya mjukvaran kommer att installeras automatiskt och signaleras med ett meddelande. Kontrollera om det finns några uppdateringar, men installera ej automatiskt: Den nya versionen av programvaran är föremål för validering för installationen. Sök aldrig efter uppdateringar: Konfigurationsservern kontrollerar inte om det finns en ny version av programvaran. KNX - Klicka på fliken KNX för att visa: Den fysiska adressen till servern, Status: ansluten eller inte, - Klicka på Anslut eller Koppla ifrån efter behov. - Klicka på Spara för att bekräfta ditt val. Nätverk 103

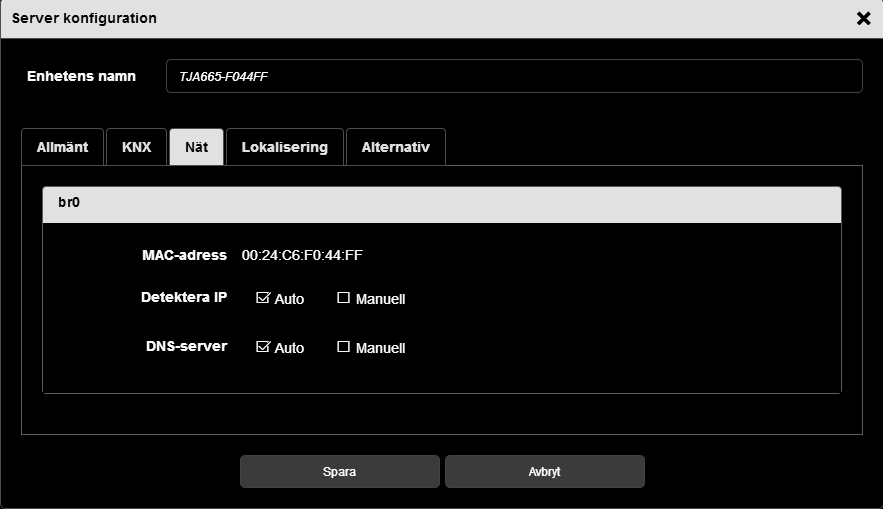

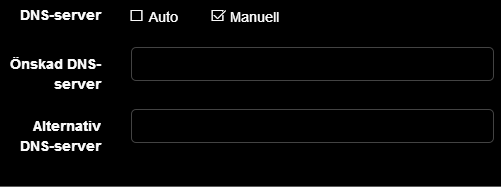

104 - Klicka på fliken Nätverk för att visa: MAC-adressen, IP-adress: automatisk eller manuell, - Klicka på Automatisk eller Manuell enligt behov. DNS-servern: automatisk eller manuell, - Klicka på Automatisk eller Manuell enligt behov. Favorit DNS. Sekundär DNS. o Ange manuell IP-adress: I det här avsnittet kan du ange IP-adressen för konfigurationsservern när den inte tilldelas automatiskt. - Klicka på fältet IP och ange den nya IP-adressen - Klicka på knappen Nätmask under nätet och mata in den nya masken - Klicka på fältet Default gateway och ange den nya IP-adressen o Manuell inmatning av adress för DNS-servern I det här avsnittet kan du ange IP-adressen för DNS-servern när den inte tilldelas automatiskt. - Klicka på fältet Önskad DNS-server och mata in den nya IP-adressen - Klicka på fältet Alternativ DNS-server och ange den nya IP-adressen - Klicka på Spara för att bekräfta ditt val. 104

105 Lokalisering - Klicka på fliken Lokalisering för att visa: Språk: Klicka på för att välja språk i listrutan. Land: Klicka på för att välja land i listrutan. Tidszon: Klicka på för att välja tidszon i listrutan. Synkronisera med en tidsserver: - Klicka på Ja eller Nej enligt behov. Tidsserver: Ja - Skriv in namnet på tidsservern (standard: pool.ntp.org) Nej Datum: - Ange aktuellt datum. Tid: - Ange aktuell tid. Tidsformat: - Klicka på för att välja tidsformat i listrutan. - Klicka på Spara för att bekräfta ditt val. 105

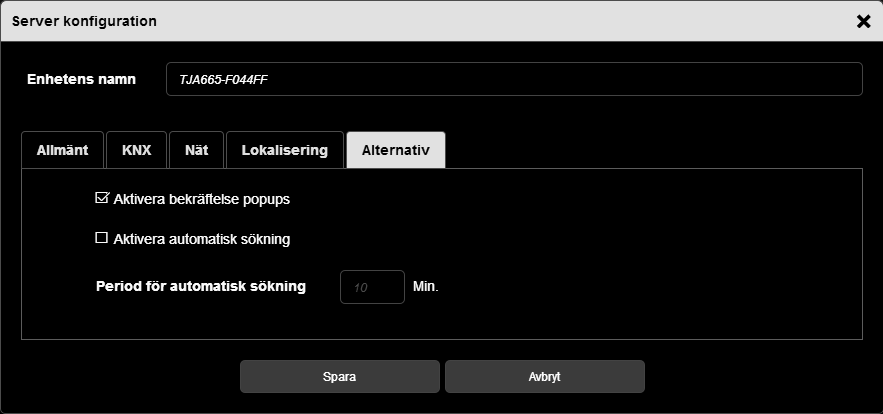

106 Alternativ - Klicka på fliken Alternativ för åtkomst till konfigurationsserverns funktionsläge: Aktivera bekräftelse popups: möjliggör visning av ett bekräftelsefönster för en viss manipulation (övergång till lokaliseringsläget till exempel) Aktivera automatisk sökning: gör det möjligt att automatiskt skanna projektet för att upptäcka nya produkter. Period för automatisk sökning: varaktighet mellan 2 automatiska skanningar (10 min. som standard) 106

107 9.2.3 TEMA Denna funktion gör att du kan ändra bakgrundsskärmens tema. - Klicka på, sedan Tema för att ändra programvarans bakgrundsfärg. Val mellan två bakgrundsfärger: Svart eller vitt. 107

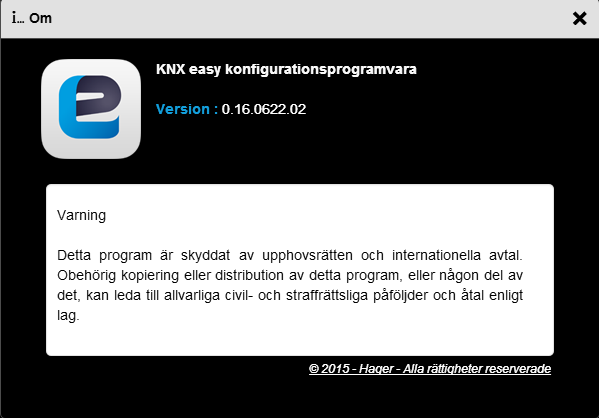

108 9.2.4 OM Denna funktion gör att du kan se vilken version av programvaran som finns i konfigurationsservern - Klicka på, sedan Om för att få reda på versionen av programvaran KNX NG. - Klicka på för att stänga fönstret. 108

109 9.4 FUNKTIONER I PROJEKTET IMPORTERA PROJEKTTX100 Detta kapitel beskriver de olika stegen för att återställa konfigurationen av ett projekt utfört med TX100 konfigurationsverktyg. Alla produkter som är kompatibla med TX100 konfigurationsverktyg är även kompatibla med TXA100 konfigurationsverktyget. På TX100: - Gör en säkerhetskopia av projektet - Kopiera denna säkerhetskopia på en USB-enhet ansluten till TX100 Konfigurationsverktyget genererar en fil med tillägget ".txh. På TXA100: Från en exportfil av ett projekt är det möjligt att importera inställningarnas säkerhetskopia eller inställningarnas säkerhetskopia för ett TX100-projekt. Anmärk: Endast filer som genereras från version 2.10 av TX100 är kompatibla för import. För tidigare versioner, konvertera säkerhetskopiorna med hjälp av TX100 och konverteringsprogrammet. Via en USB-enhet som är ansluten till servern - Sätt i USB-enheten som innehåller inställningarnas säkerhetskopia till en USB-port på konfigurationsservern. 109

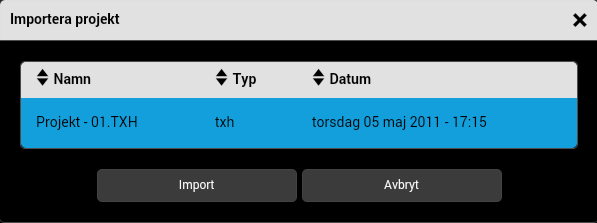

110 Klicka på Ny för att visa en listruta. Klicka på Importera projekt. Ett fönster "Importera projekt" visas: En lista över inställningarnas säkerhetskopia visas: Välj inställningens säkerhetskopia som du vill importera. När du har valt filen klickar du på Importera. Efter importen, ta ut USB-enheten. 110

111 Från en dator - Klicka på Ny för att visa en listruta. - Klicka på Importera projekt. Ett fönster "Importera projekt" visas: - Klicka på Bläddra för att välja installationsfilen som ska importeras. 111

112 Ett fönster visas: - Välj önskad installationsfil och klicka på Öppna. Projektet som ska importeras är i formatet ".txh" (fil TX100). När du har valt filen klickar du på Importera. 112

113 9.4.2 HANTERA ETT RADIOPROJEKT Konfigurationsverktyget TXA100 kan användas för att ställa in parametrarna för radioprodukterna KNX. För detta måste du ha en mediakopplare TR131 för att skapa länken mellan KNX-bussen och radiolänken. Två scenarier är möjliga: Installation av endast radion WIFI KNX ETHERNET Produkterna som finns i projektet är bara radio. För att ställa in dessa produkter, anslut en mediakoppling till konfigurationsverktyget. Blandat system WIFI ETHERNET KNX 113

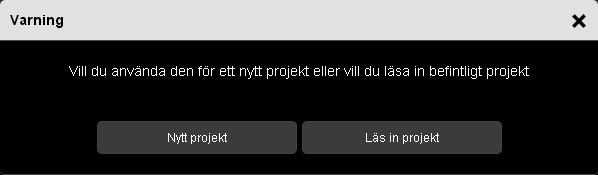

114 Produkterna som finns i projektet är radio och trådbundna. I detta fall, finns mediakopplaren redan i systemet som garanterar förbindelsen mellan konfigureringsverktyget och radiolänken. Mediakopplarens detektering När du startar installationen av ett projekt, kommer konfigurationsservern automatiskt att identifiera mediakopplingen. Följande meddelande visas: - Klicka på Ja för att bekräfta. - Klicka på "Nytt projekt" för att skapa ett projekt ELLER - Klicka på Läsin projekt för att använda den befintliga inställningen. Sökning av radioprodukter - Gör en fabriksåterställning av radioprodukterna för att integrera dem i projektet. - Tryck på CFG-knappen på radioprodukten - Klicka på knappen "Starta sökning 114

115 Vid upptäckten av produkter, identifieras radioprodukterna som trådbundna produkter. En indikation "RF" signalera att produkten är radio. Produktkonfigurationen och skapandet av länkar är den samma som för trådbundna produkter. För att göra en fabriksåterställning av radioprodukterna, se kapitel

116 9.4.3 ERSÄTTA EN PRODUKT. Denna del gör att du kan ersätta en produkt i projektet med en annan med samma referens. Exempel på en ersättning av en insatsvara (WST316): - Anslut den nya produkten i projektet - I konfigurationsverktyget kan du gå till fliken Produkter - Klicka på Sökning för identifiering av den nya produkten Anmärk: Om funktionen Automatisk sökning" är aktiverad, kommer produktidentifieringen att ske automatiskt efter ett inställningsbart intervall (10 minuter som standard). - Välj produkten som ska bytas ut - Klicka på på fliken Åtgärder - Klicka på Ersätt - Välj den nya produkten i listan nedan och bekräfta. Den nya produkten är nu inställd och den gamla tas bort ur projektet. 116

117 9.4.4 DUPLICERING AV EN PRODUKT I det här avsnittet kan du kopiera konfigurationen av en produkt till en annan med samma referens. Exempel på duplicering av en insatsvara (WST316) för en identisk kontroll på två olika platser: - Anslut den nya produkten i projektet - I konfigurationsverktyget kan du gå till fliken Produkter - Klicka på Sökning för identifiering av den nya produkten Anmärk: Om funktionen Automatisk sökning" är aktiverad, kommer produktidentifieringen att ske automatiskt efter ett inställningsbart intervall (10 minuter som standard). - Välj produkten som ska dupliceras - Klicka på på fliken Åtgärder - Klicka på Duplicera. - Välj den nya produkten i listan nedan och bekräfta. Den nya produkten är nu inställd med samma funktionalitet som den produkt som redan finns på plats. 117

118 9.4.5 SCENFUNKTION Scenfunktionen kan gruppera en uppsättning utgångar. Dessa utgångar kan ställas in på en justerbar fördefinierad status. En scen aktiveras genom att trycka på en enda knapp. Varje utgång kan integreras i 8 olika scener. Inställning av en scen - Markera posten eller posterna som styr scenen - Välj utgång eller utgångar som påverkas av scenen - Klicka på knappen "Länk. Ett fönster "Välj funktion" visas: - Välj funktionen Scen 118
