1 Metso Minerals (Sweden) AB Screening and Conveyor Solutions P.O. Box 132 SE Trelleborg Sweden Phone: Fax: For contact or information about your nearest sales office please visit: Subject to alteration without prior notice. Brochure No SBL/Trelleborg-Swedish Metso Printed in Sweden

2 SE Screening and Conveyor Solutions Trellex Dust Control

3

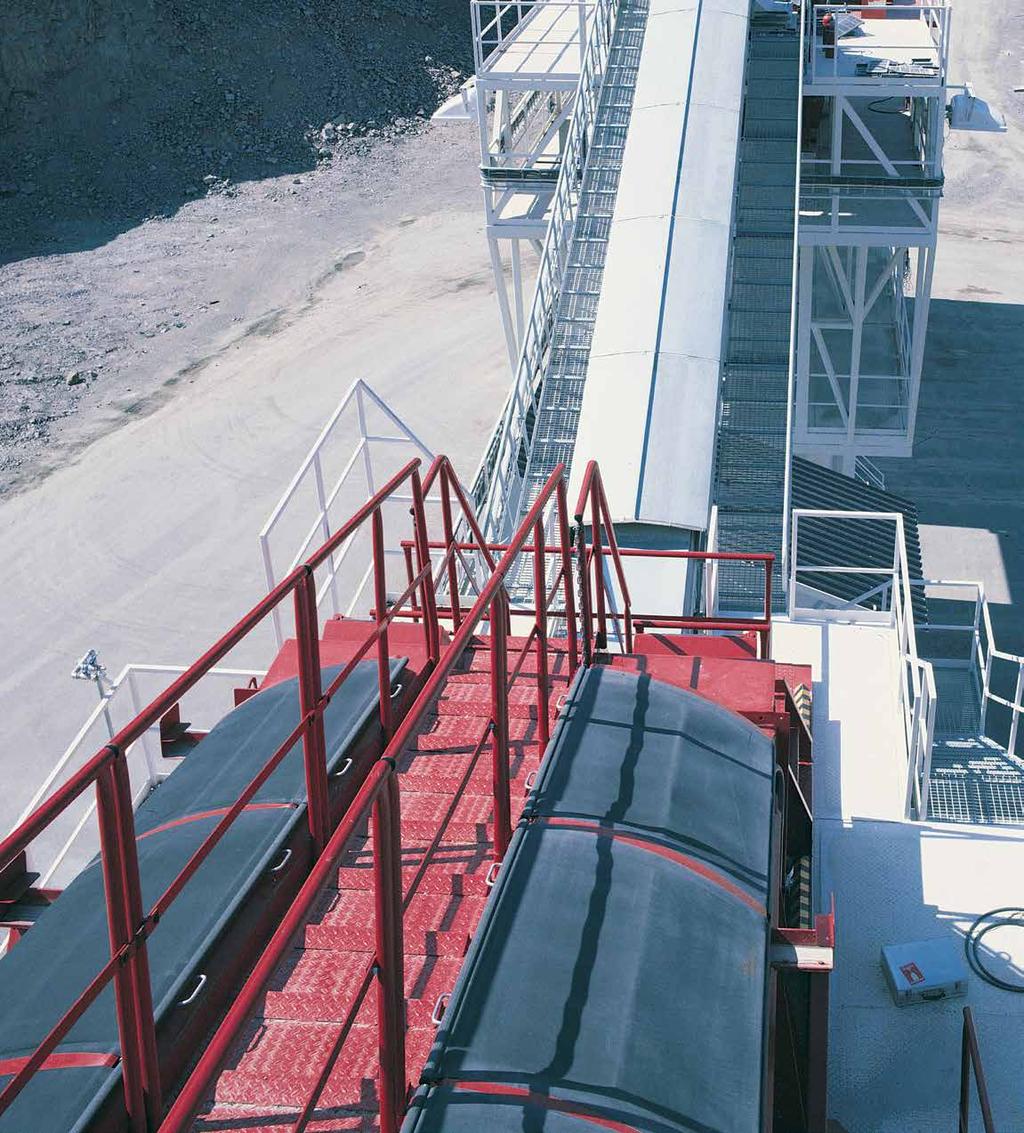

4 Minska damm och buller vid mineralbearbetning Damm ger stora problem! Modern gruvdrift och mineralbearbetning producerar mängder med farligt damm. Inte nog med att dammet är en hälsofara det påskyndar även slitaget på maskiner och utrustning, försvårar underhållsarbetet och ökar risken för rostskador dvs ökar slitage- och underhållskostnaderna. Vi levererar, från lager, färdiga dammtätningar för siktar, matare, stup och annan utrustning som hanterar damm. Det elastiska Trellexgummit tål vibrationer och gör det möjligt att dammtäta i stort sett varje typ av utrustning. Genom att kombinera Trellex dammtätningsgummi med standardmetaller STM kan man konstruera ett system med flexibla inspektionsluckor, effektiva tätningar och lång livslängd. Unika egenskaper som sparar pengar Med Trellex dammtätningssystem blir det näst intill 100% dammtätt. Med enkla, standardiserade komponenter skräddarsyr vi dammtätningen till utrustningen. Även flera maskiner i rad kan dammtätas. Stor bonusvinst! Trellex dammtätningssystem ger väsentlig bullerreducering. Screening and Conveyor Solutions 3

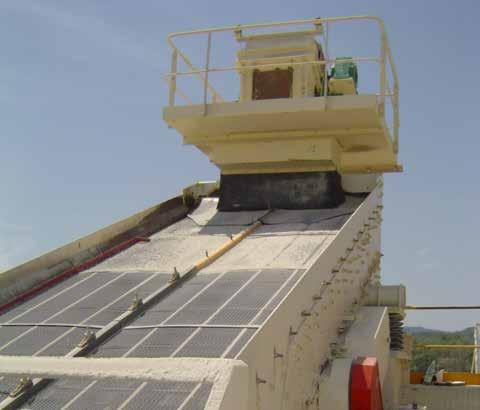

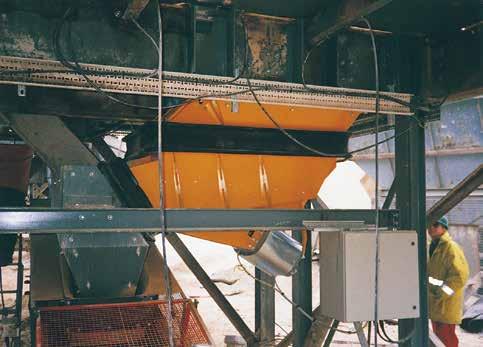

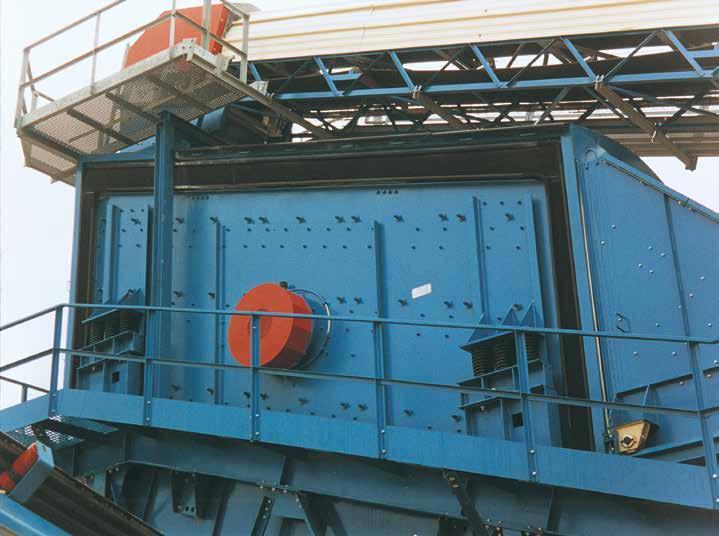

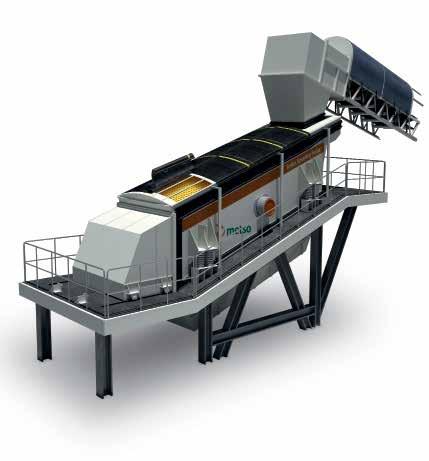

5 Toppram stående på RHS-profiler Helt kapslad sikt Avlastningsstup Den enkla, kostnadseffektiva dammtätningen Trellex dammtätningssystem har funnits på marknaden i 25 år och har betytt mycket för en bättre arbetsmiljö i grus- och gruvindustrin. Systemet består i huvudsak av tre komponenter och är lätt och snabbt att arbeta med. Trellex dammtätningsduk och väv Klämlist och hörn i gummi STM stålprofiler Tätning Stup Tätning Principskissen visar hur en sikt kapslas in för att effektivt hindra dammet från att tränga ut.toppramen har lätt öppningsbara inspektionsluckor av gummi genom vilka också byte av siktdukar och andra arbeten kan göras. Basen för tätningen är en STM-profil över vilken den flexibla gummiduken fästs med en klämlist eller klämhörn. Tätning Vi tillhandahåller standardiserade lösningar för dammtätning av siktar, matare, stup och annan utrustning som genererar damm. 4 Screening and Conveyor Solutions

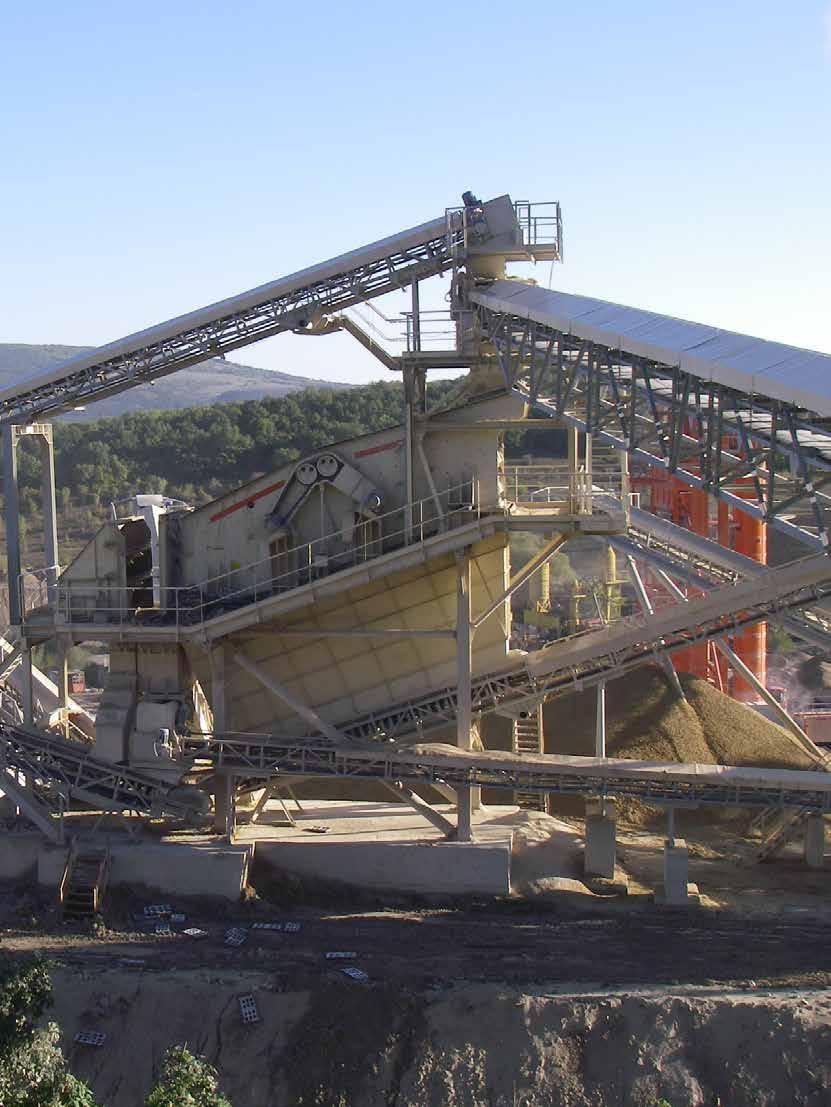

6 Inget behov att suga ut damm I en större krossanläggning med en kapacitet av 500 t/h förädlades ett råmaterial med stor kvartsithalt. Tack vare användning av Trellex dammtätning, siktmedia och slitskydd minskade anläggningens dammutsugningsbehov från m 3 /h till m 3 /h, dammhalt från 25 mg/m 3 till 0,5 mg/m 3 och bullernivå från 95 db till 76 db. Summering Trellex dammtätningssystem tar hand om dammet och ger väsentligt reducerad bullernivå, dvs Ger en bättre arbetsmiljö Minskar rostangrepp och slitage Möjliggör snabbt, lätt och riskfritt underhåll db Avsevärd bullerdämpning 31, Hz Grön = Bullernivå med Trellex dammtätning och polymera siktmedia Röd = Ingen dammtätning och trådduk Svart = Tillåten bullernivå Screening and Conveyor Solutions 5

7 Toppramsbåge STM 27D Handtag STM 8A Toppramsprofil STM 10A STM 3D Siktsida STM 1A STM 4-40 STM 3A Dammet sugs nedåt av undertrycket. Observera avsaknaden av vågräta ytor där damm kan fastna och orsaka slitage. STM 3D Finmaterialstup STM 3D STM 4B-40 Snitt genom dammtätad sikt Typiska STM-kombinationer 6 Screening and Conveyor Solutions

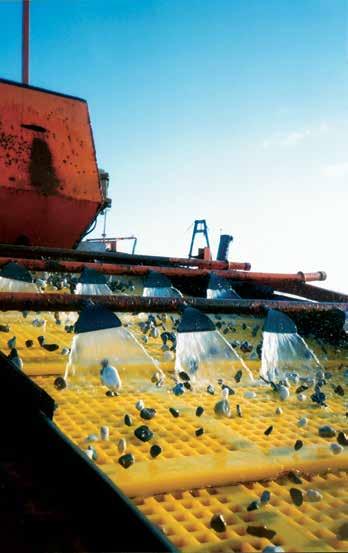

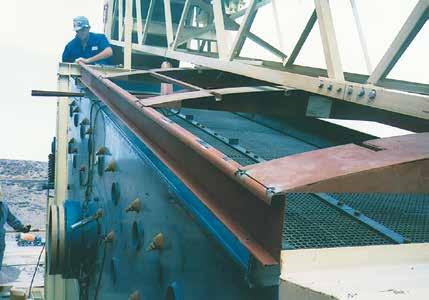

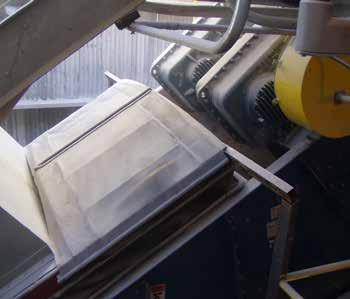

8 Gummitätning mellan siktsida och toppram Dammtätning mellan stup och toppram Klämlist monterad på STM 9 Flexibel inspektionslucka av gummi underlättar kontroll och service Siktdukar av gummi eller polyuretan Toppramsbåge 27D Gummitätning mellan sikt och finmaterialstup Rullbart avlastningsstup Klämlist på STM hörn Screening and Conveyor Solutions 7
