1 Kontinuerliga varmluftstorkar

2 Svegma kontinuerliga varmluftstorkar står för höga kapaciteter, jämn nedtorkning och god värmeekonomi. Förklaringen ligger i balksystemets utformning där luftbalkarna är koniska samt ligger tätt. Detta ger en mer homogen nedtorkning utan risk för skadlig över- eller undertorkning. Våtluftsfläkten ger undertryck i torken vilket gör att värme- och dammläckage undviks. Svegma kontinuerliga varmluftstorkar finns med kapaciter från 5 till 100 ton/h och de passar alla sädesslag. Tack vare modulsystemet kan torken anpassas efter tillgängligt utrymme och kapacitetsbehov. Torken är anpassad för både inomhus- och utomhusplacering. Svegma varmluftstorkar levereras i byggbara delar, färdiga att montera. Alla delar monteras snabbt och lätt med skruvförband. Slät insida Alla sidor mot spannmålsschaktet är helt släta. Därmed håller sig torken ren. Torkning med stor kylzon Torkning med liten kylzon Satstorkning

Svegma kontinuerliga varmluftstorkar finns med kapaciter från 5 till 100 ton/h och de passar alla sädesslag. Tack vare modulsystemet kan torken anpassas efter tillgängligt utrymme och kapacitetsbehov.

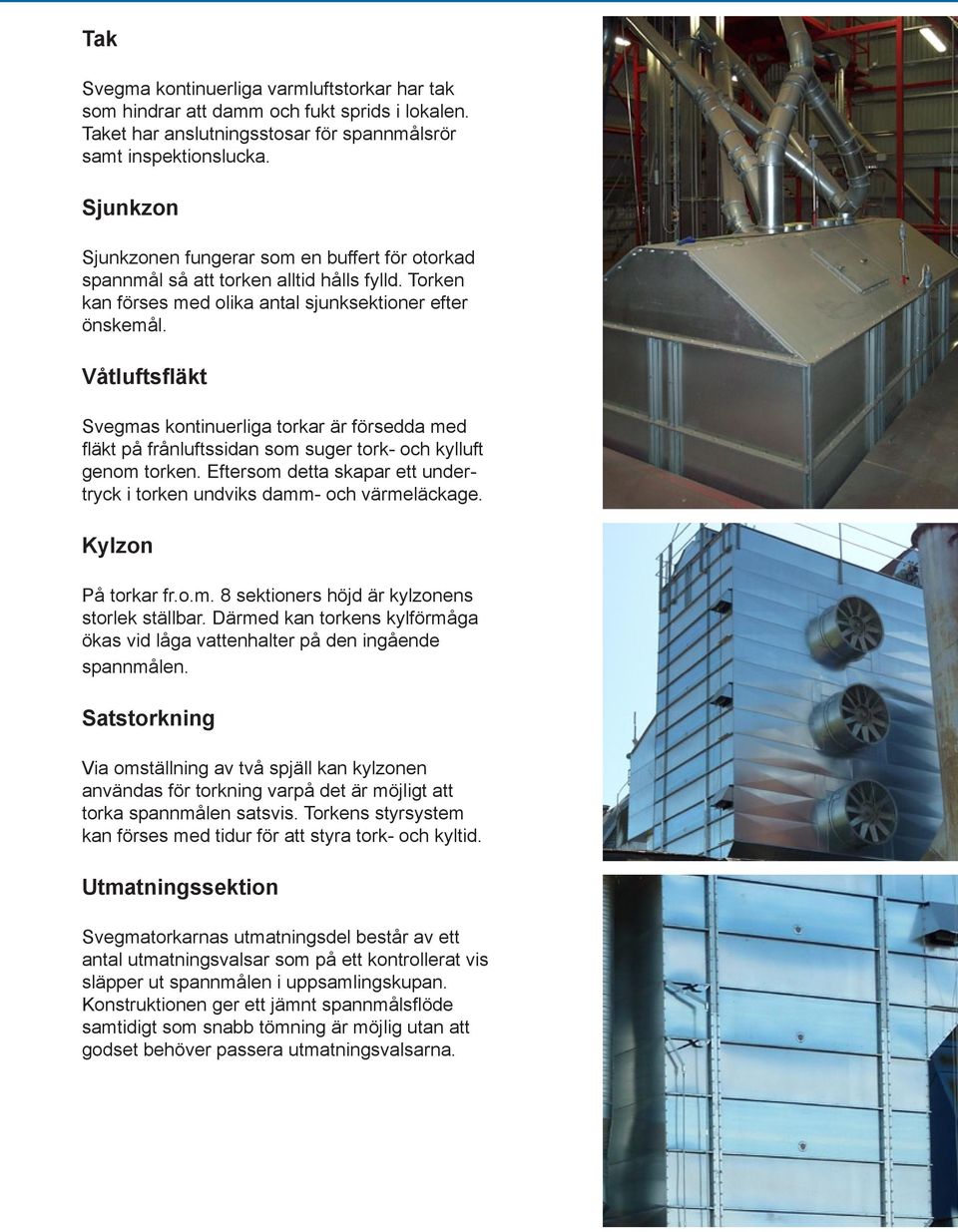

3 Tak Svegma kontinuerliga varmluftstorkar har tak som hindrar att damm och fukt sprids i lokalen. Taket har anslutningsstosar för spannmålsrör samt inspektionslucka. Sjunkzon Sjunkzonen fungerar som en buffert för otorkad spannmål så att torken alltid hålls fylld. Torken kan förses med olika antal sjunksektioner efter önskemål. Våtluftsfläkt Svegmas kontinuerliga torkar är försedda med fläkt på frånluftssidan som suger tork- och kylluft genom torken. Eftersom detta skapar ett undertryck i torken undviks damm- och värmeläckage. Kylzon På torkar fr.o.m. 8 sektioners höjd är kylzonens storlek ställbar. Därmed kan torkens kylförmåga ökas vid låga vattenhalter på den ingående spannmålen. Satstorkning Via omställning av två spjäll kan kylzonen användas för torkning varpå det är möjligt att torka spannmålen satsvis. Torkens styrsystem kan förses med tidur för att styra tork- och kyltid. Utmatningssektion Svegmatorkarnas utmatningsdel består av ett antal utmatningsvalsar som på ett kontrollerat vis släpper ut spannmålen i uppsamlingskupan. Konstruktionen ger ett jämnt spannmålsflöde samtidigt som snabb tömning är möjlig utan att godset behöver passera utmatningsvalsarna.

Våtluftsfläkt Svegmas kontinuerliga torkar är försedda med fläkt på frånluftssidan som suger tork- och kylluft genom torken.

4 Inspektionsluckor Alla Svegma varmluftstorkar är som standard försedda med inspektionsluckor för att underlätta kontroll och rengöring. Varannan sektion är dessutom försedd med nivåglas för att torkens fyllnadsgrad ska kunna kontrolleras. Uppsamlingskupa Kupan är försedd med inspektionslucka och utloppsspjäll. Alternativt kan torken levereras med kupa för kedjetransportör.

Varannan sektion är dessutom försedd med nivåglas för att torkens fyllnadsgrad ska kunna

5 Uppvärmning Svegma kontinuerliga varmluftstorkar kan anpassas för uppvärmning med oljeeldad varmluftspanna, vatten från panncentral eller med gas. Vid gaseldning sker uppvärmningen direkt genom att rökgaserna blandas med torkluften. Elautomation Styrning av torken kan anpassas efter kundspecifika förutsättningar. Ofta är vattenhaltsregulator och nivåvakter integrerade i ett styrsystem för en hel spannmålsanläggning. Olika manöverpaneler med handreglage, touchskärm eller PC-gränssnitt finns att tillgå. Med en vattenhaltsregulator justeras torkens utmatningshastighet automatiskt för att hålla en jämn utgående vattenhalt även då den ingående spannmålens vattenhalt varierar.

Ofta är vattenhaltsregulator och nivåvakter integrerade i ett styrsystem för en hel spannmålsanläggning.

6 Utmatningsdel med kupa och stativ Kylzon Torkzon Sjunkzon Principskiss för Svegma kontinuerlig tork ØC D A Mått A Se nästa sida. Mått C anpassas efter lämplig våtluftsfläkt. Mått D anpassas efter värmekällan Torkmodell B (mm) B

Mått C anpassas efter lämplig våtluftsfläkt.

7 suppgifter och mått Nedan angivna kapacitetsuppgifter gäller vid 4 procents nedtorkning räknat på ingående vikt vid torkning av vete, rymdvikt 800kg/m³, vid 80 C torkluftstemperatur och 15 C utomhustemperatur. en kan ökas cirka 30 % om luftflödet och värmetillförseln ökas. Detta försämrar dock energiutnyttjandet. Höjd- och volymmått gäller inklusive en sjunksektion ton/h kg H ,0 6,3 5, ,3 6,8 6, ,7 7,3 7, ,0 7,9 8, ,3 8,4 8, ,7 8,9 9, ,0 9,4 10, ,3 10,0 10, ,7 10,5 11, ,0 11,0 12, ton/h kg H 2 netto kw ,5 6,8 7, ,5 7,3 9, ,5 7,8 10, ,5 8,4 12, ,5 8,9 12, ,5 9,4 13, ,5 9,9 15, ,5 10,5 15, ,5 11,0 16, ,5 11,5 18, ,5 12,0 18, ,5 12,6 19, ton/h kg H 2 ton/h kg H ,0 6,2 10, ,7 6,7 12, ,3 7,2 14, ,0 7,8 16, ,7 8,3 16, ,3 8,8 18, ,0 9,3 20, ,7 9,9 20, ,3 10,4 22, ,9 24, ,7 11,4 24, ,3 12,0 26, ,5 6,2 12, ,8 6,7 15, ,2 7,2 17, ,5 7,8 20, ,8 8,3 20, ,2 8,8 22, ,5 9,3 25, ,8 9,9 25, ,2 10,4 27, ,5 10,9 30, ,8 11,4 30, ,2 12,0 32, ton/h kg H 2 ton/h kg H ,8 8,7 27, ,8 9,3 30, ,8 9,8 30, ,8 10,3 33, ,8 10,8 36, ,8 11,4 36, ,8 11,9 39, ,7 8,8 36, ,0 9,3 40, ,3 9,9 40, ,7 10,4 44, ,0 10,9 48, ,3 11,4 48, ,7 12,0 52,

2100 ton/h kg H 2 2107 13,0 6,3 5,1 202 250 2108 14,3 6,8 6,1 243 300 2109 15,7 7,3 7,1 283 350 2110 17,0 7,9 8,1 324 400 2111 18,3 8,4 8,1 324 400 2112 19,7 8,9 9,1 364 450 2113 21,0 9,4 10,1 405

8 Järpås, Sweden Tel Fax E-post
