1 IPS Lamellförtjockare

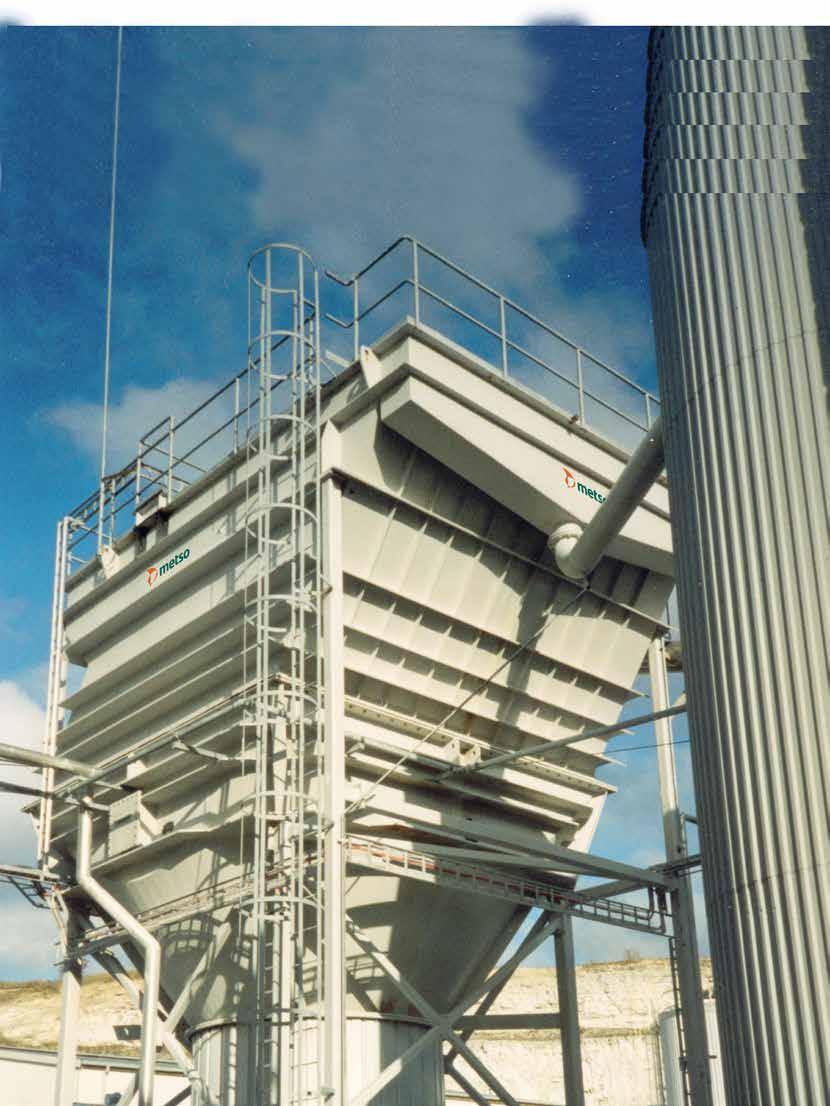

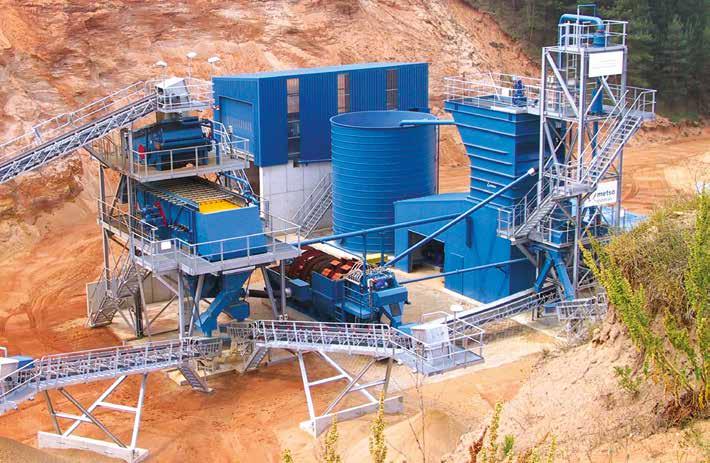

2 IPS Lamellförtjockare Metsos lamellprincip använder flera parallella lutande plattor för att maximera den tillgängliga området vid en given installationsyta. På detta sätt kan storleken och kostnaden för klarning respektive förtjockning minimeras. Lamellprincipen De två viktigaste kraven på sedimenteringsutrustning är ett klart överlopp fritt från gods samt en maximal förtjockning av godset i underloppet. Ofta krävs en större yta för klarning än för förtjockning. Detta innebär att det mekaniska skrapverket vid en konventionell rund förtjockare ofta blir överdimensionerat. Genom att använda ett antal lutande parallella plattor, s.k. lamellsedimentering, ökar sedimenteringsförmågan vid en given installationsyta. Härigenom erhålles möjligheter till ett bättre utnyttjande av de två ytor som krävs för klarning respektive förtjockning. Storlek och kostnad för utrustningen kan då reduceras. 2 Sedimentationsutrustning Fl När partiklarna väl befinner sig på plattorna glider de friktionslöst ner mot maskinens förtjockningsdel Fg Partiklarna påverkas av vätskans dragkraft (F1) och tyngdkraften (Fg) och dras av resultanten mot den underliggande plattan

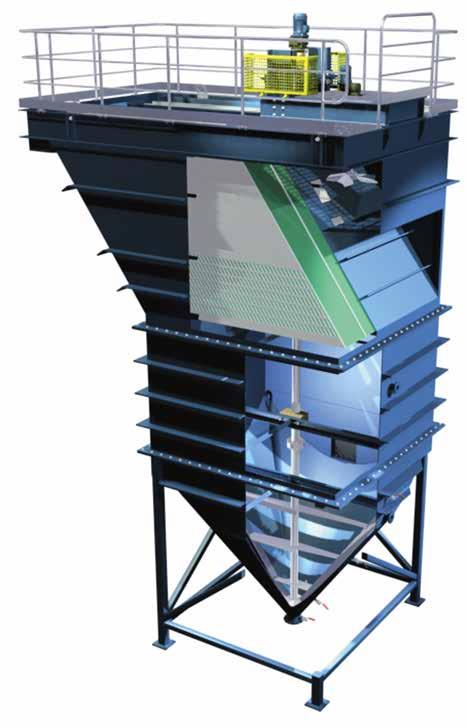

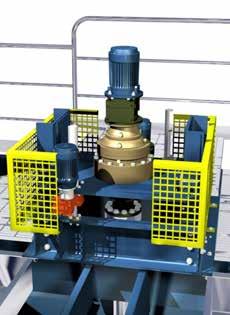

3 Överloppsränna Skrapverklslyft (tillval) Flockulator Överloppsutmatning Godsinmatning Flockningskammare Lamellplattor Förtjockningstank Skrapverk med drivenhet Underlopp Lamellförtjockarens teknik Lamellförtjockaren består av en övre tank som håller ett system av lamellplattorna (55 graders lutning) samt en nedre tank för förtjockat gods. Maskinen arbetar enligt en s.k. motströmsprincip, vilket innebär att godset matas in till lamellplattorna via en yttre kanal som mynnar vid plattornas lägre del. Via inmatningsportar erhålles en jämn fördelning av godsflödet över samtliga plattor. I lamellplattornas övre del sitter en hålförsedd överloppsränna som via ett hydrauliskt mottryck garanterar ett jämnt strömningsförlopp över alla plattorna med ett minimum av turbulens. De partiklar som avskiljs via lamellplattorna sjunker ner i förtjockningstanken där de komprimeras ytterligare med hjälp av maskinens skrapverk. Sedimentationsutrustning 3

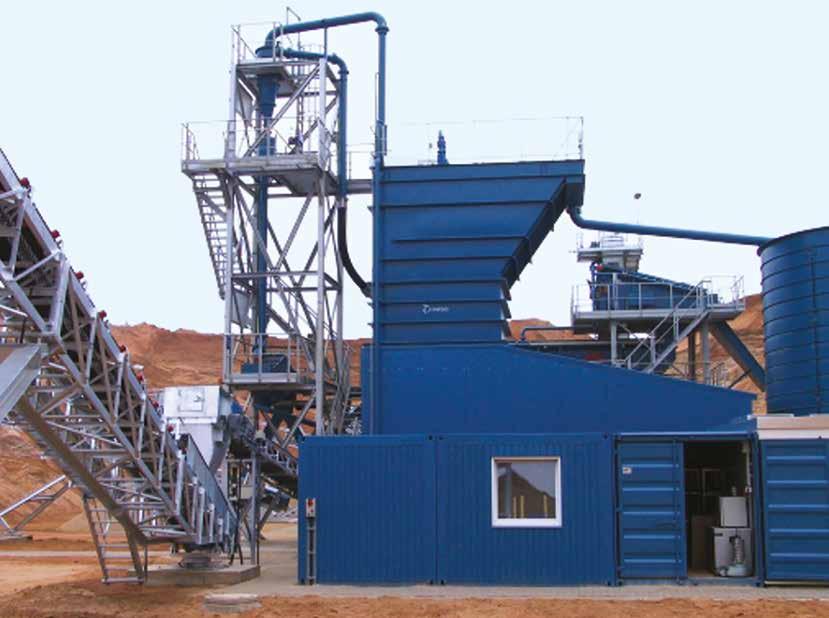

4 Egenskaper och fördelar Hela maskinen inkluderande övre och undre tank, lamellpaket samt skrapverk är robust konstruerad för industriinstallationer Höj- och sänkningsutrustning för skrapverk finns som tillval Variabelt inmatningssystem till lamellplattorna medger optimering av sedimenteringsprocessen Rejält avstånd mellan varje platta för störningsfri drift även vid grövre gods och hög pulpdensitet. Inga kortslutningseffekter eller turbulens i det hydrauliska godssystemet Inbyggd flockulator med reglerbar inblandningshastighet som tillval Låg installationskostnad Levereras som en enda enhet eller i flera monteringsfärdiga moduler Låga fundamentkostnader Liten installationsyta Enklare planering och konstruktion Flexibel installation Kan byggas in i nästan alla våta processsystem. Enkel omflyttning av utrustningen vid processförändringar Enkel övervakning Kortare rördragningssträckor Enkel processövervakning Begränsad maskinvolym och vätskeyta Lätt att isolera mot värmeförluster eller täta mot giftiga gaser Minimal avdunstning Enkelt underhåll Speciella slitmaterial och ytbeläggningar tillgängliga Enkel driftservice 4 Sedimentationsutrustning

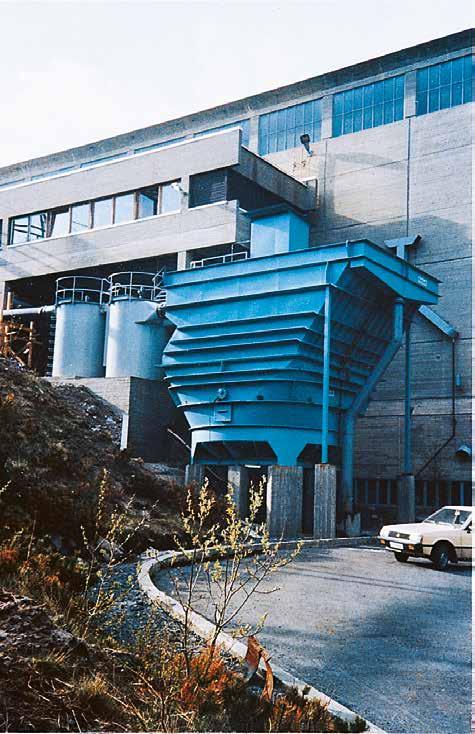

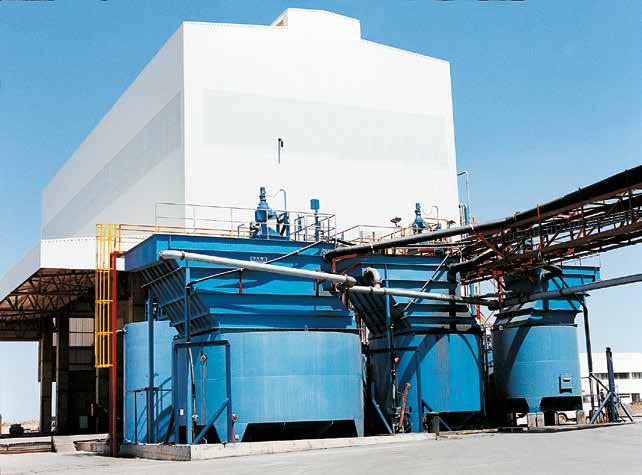

5 Modell LTO Modell LTO tillverkas med sedimenteringsytor från 15 till 500 m 2. Utformningen med konisk bottentank lämpar sig för följande applikationer: Mindre eller begränsade godsflöden Godsflöden med grövre partiklar Tillval: Förlängd bottentank Flockulator med reglerbar omrörningshastighet Skrapverk med automatisk höj- och sänkutrustning Automatisk underloppskontroll Modell LTS Modell LTS har samma sedimenteringsytor ( m 2 ) men en cylindrisk bottentank med skrapverk som standard. Detta innebär: Ökad förtjockning av bottengodset Kontrollerad godsutmatning ur bottentanken Större lagringskapacitet av förtjockat gods samt högre buffertförmåga vid driftsvariationer Modell LTK Modell LTK har samma överdel som LTS ovan men är utrustad med en större bottentank. Detta medför ännu bättre förtjocknings- och lagringsmöjligheter jämfört med maskinen ovan.. Sedimentationsutrustning 5

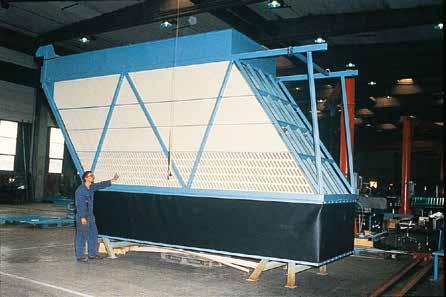

6 Modell LTC Modell LTC består av ett antal monteringsfärdiga lamellpaket (se bild sid 7) som installeras i en specialförtjockare av konventionell typ utrustad med ett kraftigt skrapverk för den förtjockade produkten. Denna konstruktion medger att maskinen kan levereras för processystem med höga godsvolymer utrustade med extremt stora sedimenteringsytor per installationutrymme. Den kompakta installationen medför lägre investeringskostnader jämfört med konventionell utrustning. För vissa tillämpningar kan LTC också användas som klasserare, där avskiljningsgränsen kan varieras genom att olika antal lamellpaket kopplas in. Modell LTE För enkel sedimentering vid höga flöden och godsbelastningar har Metso utvecklat ett moduliserat produktsystem för hög flexibilitet och många användningsområden. LTE-modellen har en cylindrisk tank som installeras direkt på en betonggrund. I denna tank installeras sedan de lamellpaket som behövs för sedimenteringsuppgiften. En integrerad flockulator ingår när flockning är nödvändig. Denna enkla konstruktion, med sin möjlighet till höga slamtryck och godskomprimering i kombination med stor inbyggd klarningsyta, har öppnat ett stort användningsområde inom vätskebaserade industriprocesser. Speciellt gäller detta vid processvattenrening inom området mineral, sand & grus, kol mm. LTE-modellen finns även i ett utförande med en konisk bottentank för användning vid mindre godsmängder och grövre partiklar. Den övre delen är dock identisk med maskinen ovan. Standardprogrammet för LTE och LTE/C omfattar f.n. storlekar från 220 till 1040m 2 sedimenteringsyta. För mer information om olika processinstallationer för lamellteknik samt mer detaljerade tekniska data kontakta Metso. 6 Sedimentationsutrustning

7 Teknisk beskrivning LTO LTS LTK L W L W L W A A A H H H Flockulator- Modell H (max) L W A Total volym Tankvolym volym Vikt (tom) mm (ft) mm (ft) mm (ft) mm (ft) mm 3 (ft 3 ) mm 3 (ft 3 ) mm 3 (ft 3 ) kg (lbs) LTO (11.4) (8.7) (4.4) (5.9) 4.6 (162) 1.1 (39) 0.8 (28) (3 968) LTO (14.1) (11.3) (6.0) (5.9) 9.2 (325) 2.3 (81) 0.8 (28) (7 716) LTO (15.3) (12.7) (7.3) (5.9) 16.2 (572) 4.2 (148) 2.0 (71) (10 582) LTO (17.7) (14.8) (9.4) (5.9) 28.7 (1 014) 9.4 (332) 3.0 (106) (17 196) LTO (19.5) (18.2) (10.2) (5.9) 41.5 (1 466) 14.5 (512) 4.0 (141) (23 149) LTO (21.3) (18.8) (12.1) (5.9) 54.6 (1 928) 18.8 (664) 5.0 (177) (29 101) LTO (26.6) (22.7) (14.8) (6.6) (3 736) 47.8 (1 688) 7.0 (247) (53 572) LTO (28.3) (25.6) (19.0) (6.6) (5 679) 72.8 (2 571) 8.0 (283) (87 082) LTS (12.3) (8.7) (4.4) (5.91) 5.2 (184) 1.7 (60) 0.8 (28) (4 409) LTS (15.2) (11.3) (6.0) (5.91) 11.1 (392) 4.2 (148) 0.8 (28) (8 157) LTS (15.4) (12.7) (7.3) (5.91) 18.6 (657) 6.6 (233) 2.0 (71) (11 244) LTS (16.8) (14.8) (9.4) (5.91) 32.5 (1 148) 13.2 (466) 3.0 (106) (18 960) LTS (17.4) (18.2) (10.2) (5.91) 45.8 (1 617) 18.8 (664) 4.0 (141) (24 912) LTS (20.0) (18.8) (12.1) (5.91) 61.8 (2 182) 26.0 (918) 5.0 (177) (34 833) LTS (20.3) (22.7) (14.8) (6.56) (4 026) 56.0 (1 978) 7.0 (247) (50 706) LTS (21.0) (25.6) (19.0) (6.56) (5 403) 65.0 (2 295) 8.0 ( 283) (79 366) LTK (16.7) (9.2) (5.3) (5.9) 8.0 (283) 4.5 (159) 0.8 (28) (4 850) LTK (14.9) (12.11) (7.6) (5.9) 14.5 (512) 7.6 (268) 0.8 (28) (9 921) LTK (15.7) (13.7) (9.2) (5.9) 23.5 (830) 11.5 (406) 2.0 (71) (13 669) LTK (17.7) (16.5) (12.2) (5.9) 45.5 (1 607) 26.2 (925) 3.0 (106) (22 267) LTK (19.0) (19.3) (14.7) (5.9) 61.0 (2 154) 34.0 (1 201) 4.0 (141) (28 660) LTK (21.3) (20.6) (15.5) (5.9) 87.0 (3 072) 51.2 (1 808) 5.0 (177) (36 376) LTK (22.7) (24.6) (20.4) (6.6) (5 050) 85.0 (3 002) 7.0 (247) (58 422) LTK (22,8) (28,6) (24,7) (6,6) (7 063) (3 955) 8.0 (283) ( ) Lamellförtjockare för tunga driftsförhållanden. Radiellt placerade lamellpaket. Monteringsfärdigt lamellpaket. Sedimentationsutrustning 7
