1 Dubbla, enkla och lågspolade Mekaniska slurrytätningar Minimerad utspädning, noll läckage

2

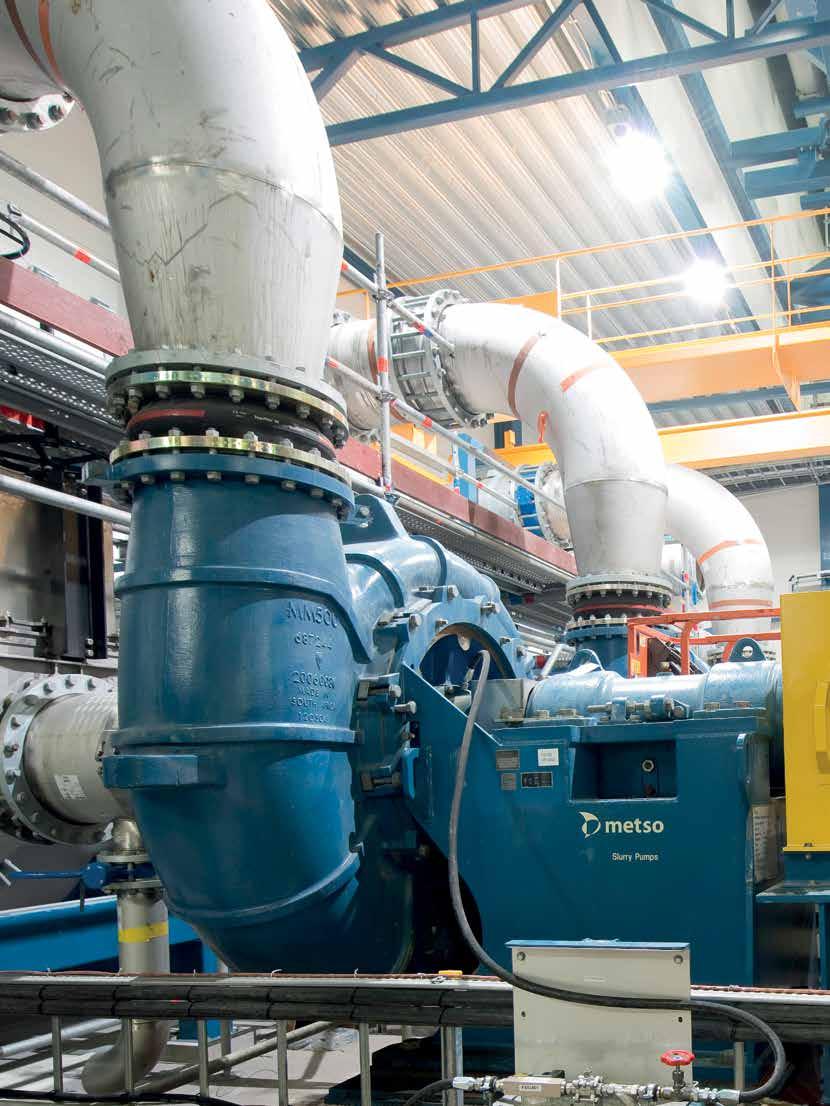

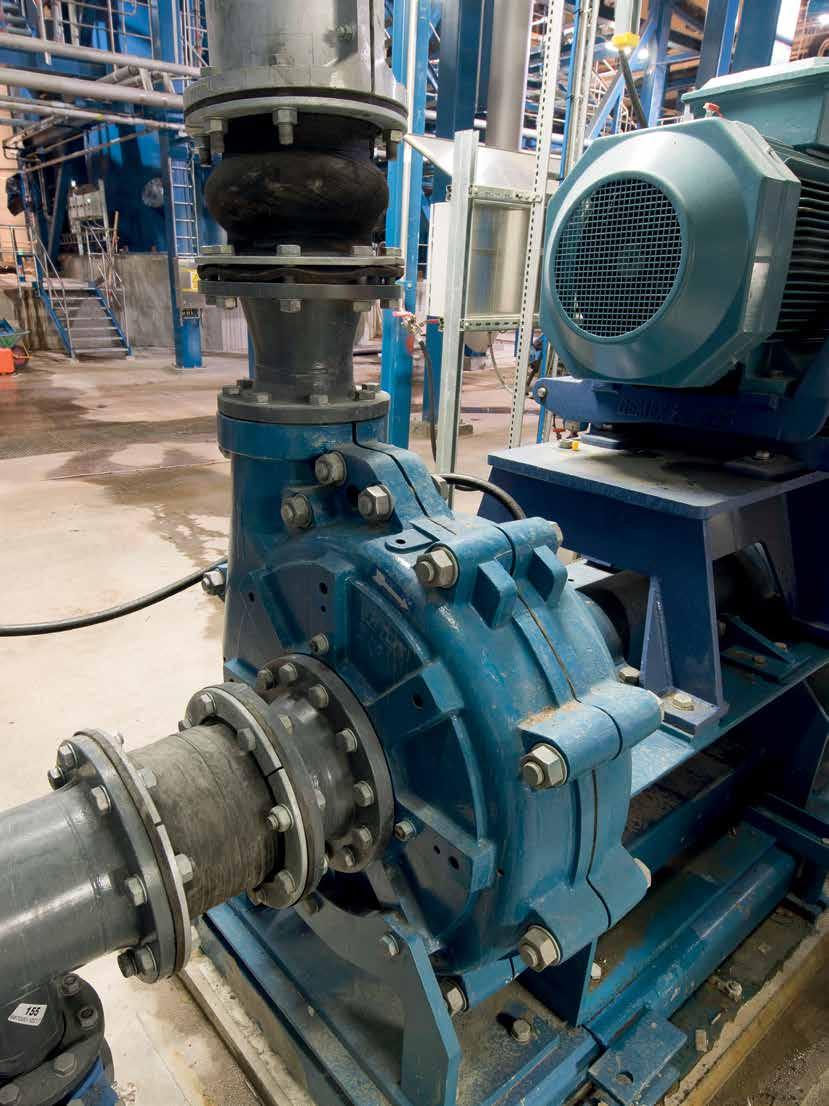

3 Tätningar för Metsos slurrypumpar Metso erbjuder en komplett serie mekaniska tätningar avsedda för de flesta slurrytyper och slitande vätskor till en mängd olika branscher. Mekaniska tätningar används vanligtvis i samband med slurrypumpapplikationer när: Vattenmiljön har stor betydelse Vatten absolut inte får läcka ut från pumpen Tätningssvatten inte får komma in och späda produkten i processen Traditionella packningar och axelbussningar har för kort livslängd Driftskostnaderna måste minskas BF- och BA-tätningarnas unika konstruktion ger enastående resultat i alla lätta till medelsvåra slurryapplikationer HI 1-2 (Hydraulic Institute). ESF-konstruktionen tillgodoser behovet av avancerade och driftsäkra tätningslösningar också i samband med de svåraste slurryapplikationer, t.ex. inom gruvindustrin. Tack vare vår långa erfarenhet kan vi hjälpa dig hitta den bästa tätningslöningen för just dina tillämpningar. BF enkel mekanisk patrontätning Där miljöbestämmelserna kräver att ingen tätningsvatten får läcka ut Applikationer för rent och förorenat vatten - Hydraulic Institutes klass 1 Pumpen körs kontinuerligt med positivt inloppstryck Axiellt självjusterande Vanliga användningsområden Milt slitande slurry (HI-klass 1). Avvattning i gruvor Avloppsvattenhantering Milt slitande industrimineral BA Dubbel mekanisk patrontätning Ned till 5 µ partikelstorlek speciellt gynnsamma vid ultrafina partikelstorlekar Högtryck- och/eller högtemperaturinstallationer Axiellt självjusterande Vanliga användningsområden Slitande slurry (HI-klass 1-2). Installationer med höga koncentrationer av fasta partiklar. Allmän mineralbearbetning Slitande industrimineraler Farliga vätskor Tillämpningar som kräver dubbel tätning för att undvika läckage ut i atmosfären ESF enkel mekanisk tätning passar i befintliga packboxhus Ersätter boxflätor i befintliga packboxhus Vanliga användningsområden Slitande slurry (HI-klass 1-4). Installationer med höga koncentrationer av fasta partiklar. Pressfilteriltermatning Cyklonmatning Krossavfall Mekaniska tätningar 3

4 BF Enkel axeltätning BA Dubbel axeltätning Egenskaper och fördelar med BA- och BF-tätningar Patronkonstruktion som passar Orionserien Lätta att installera i nya eller uppgraderade pumpapplikationer. Integrerad adapterplåt Plug-and-playtätning minskar både installationskostnaderna och installationstiden. Axiell justering Avståndet mellan pumphjul och pumphus kan enkelt justeras för att optimera pumpens prestanda utan att tätningsytan behöver isoleras. Tätningsytor i kiselkarbid Enastående livslängd på tätningsytan för de flesta slurrytillämpningar, ph Alternativa ytmaterial Hårdmetall- och diamantbeläggning förbättrar prestanda vid svåra slurryapplikationer. O-ringmonterade tätningsytor Tätningsytan kan bytas ut på plats utan specialverktyg vilket håller reparationskostnaderna nere. Patenterade skyddade kompressionsfjädrar (endast på BA-tätningen) Fjädrarna ger konstant kompressionstryck på tätningsytan och skyddas mot såväl slurry som spärrvätska. Spolanslutning för spärrvätska Smörj- och kylvätska skyddar mot torrkörning och förhindrar att fasta partiklar tränger in mellan tätningsytorna. Det finns alternativa spärrvätskesystem för att optimera olika tillämpningar. Speciella avskrapare Skyddar O-ringar och spår från slitande slurry. Uppgraderingsbara Enkeltätningar kan uppgraderas till dubbeltätningar med ett miminum av kompletterande komponenter. Zero flush Variant av enhetstätning typ BF där mycket vatten tillsätts. Används enbart i applikationer med milt slitande slurry med positivt inloppstryck. 4 Mekaniska tätningar

5 ESF Enkel axeltätning ESF-tätning för VASA HD-pumpar Egenskaper och fördelar med ESFtätningar Patronkonstruktion lätta att installera ESF tätningen är konstruerad för att passa direkt i Orionpumpseriens befintliga standard packboxhus. Till VASA HD-pumparna krävs en enkel adapterbricka. Uppgradering från boxfläta Uppgradering av pumpar försedda med boxflätor går snabbt och lätt. Plug-and-play. Tätningsytor i hårdmetall är standard Längre livslängd för besvärligare applikationer. Spolanslutning för packningsring Denna anslutning skapar tillsammans med den invändiga kammaren en spärr med rent vatten som kontinuerligt fylls på för att fasta partiklar inte ska tränga in och skada tätningen. Detta ökar tätningens livslängd. Monteringsdistans Speciella monteringsdistanser som enkelt kan justeras upp och ned används då tätningen skall låsas i samband med axialjustering av pumpens rotorpaket. Monteringsdistanserna fixeras i en övre position när pumpen är i drfit utan att skiljas från tätningen. Radiell tätningsring För att säkerställa att tätningen alltid omges av rent vatten. O-ringmonterade tätningsytor Tätningsytorna kan bytas ut på plats utan specialverktyg vilket håller reparationskostnaderna nere. Mekaniska tätningar 5

6 Tillbehör till mekaniska tätningar Spärrvätskesystem Det finns flera olika varianter av spärrvätskesystem avsedda för en mängd olika applikationer för mekaniska tätningar. De mekaniska BA- och BF-tätningarna kan kombineras med ett särskilt termosifonsystem som cirkulerar vätskan beroende på temperaturskillnaden mellan tätningsvätskan inne i tätningen och i tanken och som på så sätt smörjer och kyler av tätningsytorna. För att ännu mer vätska ska cirkulera och följaktligen öka kyleffekten, kan tätningen förses med en invändig pumpring. Pumpens arbetstryck, typ av slurry som pumpas och tätningstyp avgör vilket spärrvätskesystem som ska användas. Flödeskontrollenhet för spolvatten Anordningen består av en konstantflödesventil, flödesindikator samt backventil. Systemet ger ett lättövervakad och problemfri spolfunktion. Flödesmätningsanordning Reparationssatser för enkel reparation av tätningar, på plats eller i Metsos lokala verkstad 6 Mekaniska tätningar
