1 RAPPORT KARLSTADS KOMMUN Karlstad. Östra Jakobsberg UPPDRAGSNUMMER 9 NY DETALJPLAN ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING AVSEENDE JORDFÖRHÅLLANDEN -- KARLSTAD GEOTEKNIK TOMAS NORDLANDER / JOAKIM PERSSON repo.docx --

2 repo.docx -- Sweco Sandbäcksgatan Box 8 SE 9 Karlstad, Sverige Telefon + () 7 Fax + () 7 Sweco Civil AB Org.nr 7-88 Styrelsens säte: Stockholm Tomas Nordlander Gruppchef Sweco, Karlstad Telefon direkt + () 7 7 Mobil + ()7 8 tomas.nordlander@sweco.se

3 Innehållsförteckning Uppdrag Befintliga förhållanden Planerad byggnation Tidigare utförda geotekniska undersökningar Nu utförd geoteknisk undersökning Utsättning och inmätning 7 Geologi generellt 8 Jordförhållanden - generellt 9 Grundvattenförhållanden - generellt Geotekniska synpunkter generellt. Allmänt. Sättningar Stabilitet - Generellt Markarbeten - generellt Grundläggning - Generellt Grundförstärkning Generellt Bilagor Områdeskarta jorddjup och lermäktighet Bilaga - Borrplan undersökningspunkter G Borrpunkter G-G8 repo.docx -- RAPPORT -- KARLSTAD. ÖSTRA JAKOBSBERG NT p:\\9_karlstad._jakobsbergsområdet\_karlstad._jakobsbergsområdet\9_original\doc\geo pm_9.docx

4 repo.docx -- RAPPORT -- KARLSTAD. ÖSTRA JAKOBSBERG NT p:\\9_karlstad._jakobsbergsområdet\_karlstad._jakobsbergsområdet\9_original\doc\geo pm_9.docx

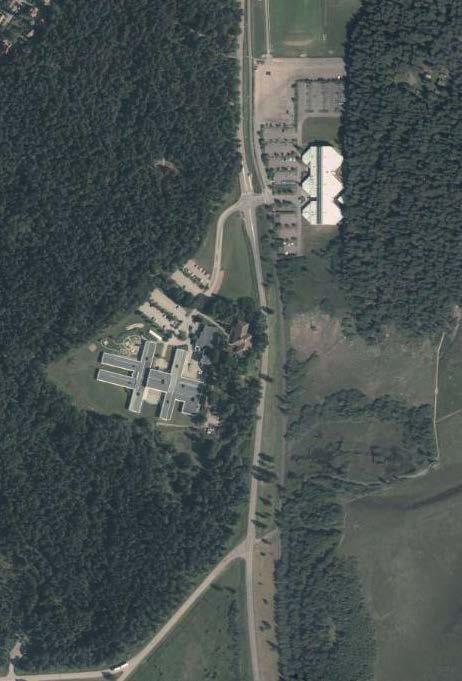

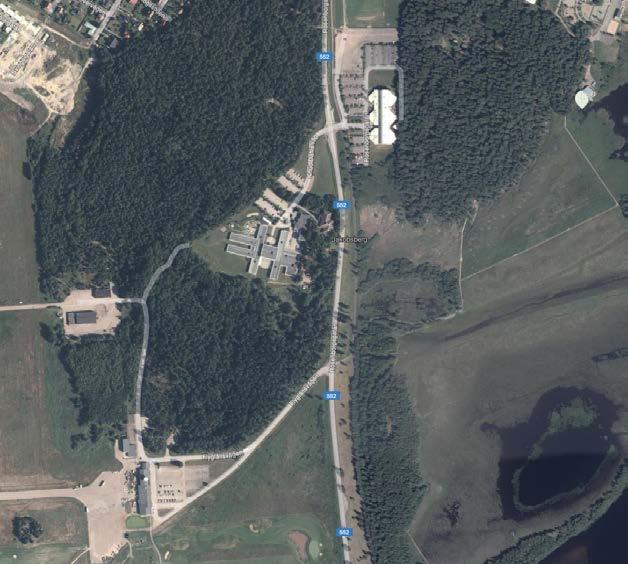

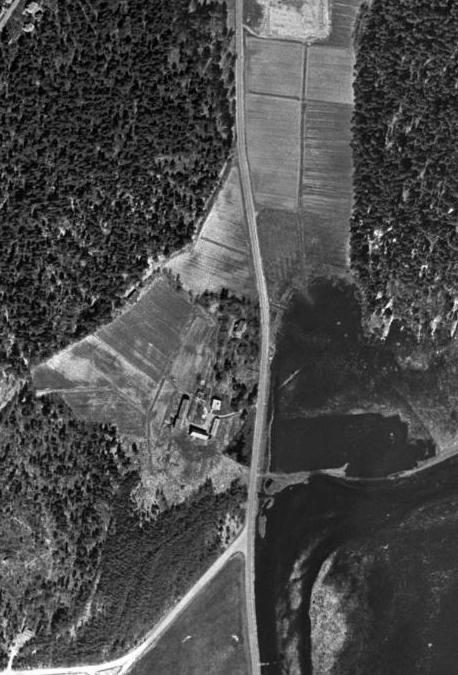

5 Uppdrag På uppdrag av Karlstad kommun har Sweco utfört översiktlig geoteknisk undersökning för rubricerat objekt. Undersökningen har syftat till att i stort bestämma de geologiska och geotekniska förhållandena inom nytt planområde. Detta för att ge ett underlag till planering för framtida markdisposition. Befintliga förhållanden Aktuellt område, Östra Jakobsbergområdet, utgörs av både gräsytor och skogsmark. I området återfinns lägre liggande markområden med fritt vatten, torv och kärr samt högre liggande terräng med fast mark och berg i dagen, Jakobsbergsskogen. Väg, Rosenborgsgatan, går i nord-sydlig riktning i områdets östra del. Infarten till gamla flygplatsen, Flygfältsvägen, ligger i områdets södra del. Området gränser även här till Sommaro golfbana. Centralt i området och i nordöst återfinns befintliga byggnader, kör- och parkeringsytor, fastighet Treklövern och Fyrklövern. Nedan en flygbild från Karlstads kommuns hemsida från 9 och. Figur, Flygbild 9 och. () repo.docx -- RAPPORT -- KARLSTAD. ÖSTRA JAKOBSBERG NT p:\\9_karlstad._jakobsbergsområdet\_karlstad._jakobsbergsområdet\9_original\doc\geo pm_9.docx

6 Planerad byggnation I området planeras för ny bostadsbebyggelse med i huvudsak flerbostadshus. I figur nedan visas ett förslag på områdets utbyggnad. Figur, Skiss situationsplan för området Tidigare utförda geotekniska undersökningar I området har flertalet äldre geotekniska undersökningar tidigare utförts. Följande tidigare utredningar har studerats: Marieberg Jakobsberg, Översiktlig geoteknisk undersökning, VIAK AB, 98--, reviderat 98--, Uppdragasnummer:.7 Karlstad, Jakobsberg. G:a flygplatsområdet i Karlstad, Översiktlig geoteknisk undersökning, SWECO, --, uppdragsnummer:.- Nu utförd geoteknisk undersökning Geoteknisk undersökning har nu utförts i september med Geotech borrbandvagn. Undersökningar har omfattat följande: repo.docx -- () RAPPORT -- Trycksondering med stänger Ø mm och vriden spets (viktsondspets) har utförts i st punkter för bestämning av jorddjup och jordens relativa fasthet. KARLSTAD. ÖSTRA JAKOBSBERG NT p:\\9_karlstad._jakobsbergsområdet\_karlstad._jakobsbergsområdet\9_original\doc\geo pm_9.docx

7 Störd jordprovtagning med skruvborr Ø mm har utförts ned till ca - m djup under markytan i punkter. Upptagna jordprov har klassificerats direkt i fält med avseende på jordart (benämning). Fri vattenyta har noterats i provtagningshålen som en indikation på grundvattenytans läge vid undersökningstillfället. Resultat från nu utförd undersökning redovisas på till denna handling hörande ritningar. Utsättning och inmätning Utsättning och inmätning av nu utförda borrhål har skett utifrån SWEREF 99 och RH av SWECO. Äldre utförda borrpunkter har digitaliserats och redovisas på ritning. 7 Geologi generellt Området präglas av Klarälvdalens deltabildning som till stor del uppbyggts under de senaste åren och vars påbyggnad alltjämnt fortskrider. Deltasedimenten och svämbildningarna överlagrar tidigare bildade glaciala och postglaciala avlagringar. Jordlagerföljden kan schematiskt beskrivas på följande sätt, se även bilaga 7. På berggrunden avsattes genom inlandsisen morän som utgörs av osorterad jord bestående av alla kornfraktioner från block till lera. Inlandsisen drog sig tillbaka från området, Karlstadtrakten, för c:a 7 år sedan. I det hav och sedermera sjö som täckte området avsattes skiktade finkorniga sediment av i huvudsak lera med inslag av silt s.k. glaciallera (ishavslera) och Vänerlera. Genom landhöjning försköts strandlinjen allt länge söderut och därmed Klarälvens mynning. Vid mynningen utvecklas deltat och i nu aktuellt området påbörjades detta omkring år. Ett deltaområdes tillväxt är en komplicerad process. Något förenklat sker den genom att material i huvudsak avsätts vid mynningsområdet och processen styrs till stor del av vattenföringshastigheten och rådande vattennivåer. Förgreningar sker genom bildande av s.k mittbankar och vid högvatten bildas längsgående vallar s.k. leveér som vid lågvatten bildar utlöpande uddar och revlar. På så sätt kan så småningom indämda områden kvarstå i form av t.ex. s.k. restsjöar och avsnörda älvfåror. Inom gamla flygfältsområdet har ett antal sådana restsjöar funnits. Deltaområdets utbredning i plan inom hela Karlstadområdet har i hög grad påverkats av de flertalet höjdpartier som finns såsom Kvarnberget, Lamberget, Jakobsbergskogen m.fl. Deltabildningsprocessen fortskrider alltjämt men är numera påverkat i hög grad av befintliga strandskoningar, erosionsskyddande åtgärder, muddringar, regleringsåtgärder m.m. () repo.docx -- RAPPORT -- KARLSTAD. ÖSTRA JAKOBSBERG NT p:\\9_karlstad._jakobsbergsområdet\_karlstad._jakobsbergsområdet\9_original\doc\geo pm_9.docx

8 8 Jordförhållanden - generellt Jorden i aktuellt område utgörs av finkorniga sediment på morän och berg. Uppmätta sedimentmäktigheter varierar i området från noll dvs berg i dagen till c:a m. Inom del av området förekommer ytligt fyllning. Enligt nu utförd undersökning utgörs fyllningen av i huvudsak sand och grus. Enligt äldre undersökningar kan byggavfall och större sten, block förekomma i fyllningen. Sedimenten utgörs överst av mycket löst till halvfast lagrade skiktade älvsediment av siltoch sand med upp till c:a à m mäktighet. Silt- och sandavlagringarna har varierande mäktighet inom området. Under dessa sediment återfinns lös till halvfast lera med uppmätta mäktigheter mellan noll och c:a 9 m. Störst lermäktighet förekommer i områdets södra del. Leran är övervägande varvig. Inom lerans övre del kan förekomma inslag av silt, gyttja, organisk jord och växtdelar. I randområdet mot fastmark utgörs leran av torrskorpelera. Utförda tidigare kompressionsförsök (sättningsförsök) visar att leran för nuvarande förhållanden är i stort normalkonsoliderad. Leran underlagras av fast friktionsjord, morän och berg. I bilaga redovisas totala jorddjupen och lermäktigheterna som isolinjer. Utförda undersökningspunkterna har interpolerats tillsammans med tidigare utförda punkter och bedömd gräns för fastmark. Kartan redovisar ungefärliga djup och mäktigheter och kan användas som ett planeringsverktyg vid disposition av nya byggnader och gator. 9 Grundvattenförhållanden - generellt Grundvattennivån i området kan i princip förväntas vara styrd av samtidig vattennivå i Vänern och Klarälven och variera med årstid samt nederbördsförhållanden. Vid nu utfört undersökningstillfälle uppmättes i provhål en vattenyta på mellan, m och,7 m djup under markytan (september ). Vid tidigare undersökningstillfällen har uppmätts vattennivåer i marknivå och ner till c:a m djup. Inom flygplatsområdet finns idag ett dräneringssystem som enligt uppgift skall hålla grundvattnets trycknivå, genom pumpning, inom delar av området, under nivån +, (RH ), +, (RH). Utbredningen inom nu aktuellt område är idag okänt. Skicket på detta dräneringssystem är idag också okänt. Geotekniska synpunkter generellt. Allmänt repo.docx -- () RAPPORT -- Befintliga marknivåer inom delar av planområdet är låga i förhållanden till beräknade framtida Väner- och Klarälvsnivåer. Planområdet kommer därför att fyllas upp inom i första hand tomt- och gatumark. KARLSTAD. ÖSTRA JAKOBSBERG NT p:\\9_karlstad._jakobsbergsområdet\_karlstad._jakobsbergsområdet\9_original\doc\geo pm_9.docx

9 Uppfyllnader och byggnation ger lastökningar på jorden med sättningar som följd. Uppfyllnader intill vattenområden skall även beakta stabilitetsförhållandena.. Sättningar En konsekvens av uppfyllnad är en lastökning på jorden med eventuellt sättningar som följd. Sättningarnas storlek är beroende på aktuella jordförhållanden och lermäktigheter, lerans sättningsegenskaper, portryck i leran, uppfyllnadsnivåer samt lastens utbredning i plan och varaktighet över tid. Inom områden med torv och gyttja i jorden kan utvecklas stora sättningar. En noggrann sättningsberäkning kan i detta område inte utföras förrän kompletterande provtagning på lera och noggrannare bestämning av torv- och gyttjeförekomst utförts. Baserat på tidigare undersökningar och erfarenheter kan en rimlig värdering av sättningsnivåer utföras. För en uppfyllnad till projekterade nivåer kan sättningar inom områden med störst lermäktighet uppgå till c:a, à m. Sättningarna kommer variera mycket i detta område, framförallt till följd av så varierande lermäktighet. I randområden mot fastmark med liten eller ingen lera kommer inga eller mycket små sättningar uppkomma. Stabilitet - Generellt Totalstabiliteten för området är tillfredställande. I beaktan av lokal stabilitet, djupa schakter eller höga punktlaster, stora lokala fyllnader ska stabilitetsberäkningar utföras. Markarbeten - generellt Naturligt lagrade sediment med siltinnehåll är mycket flytbenägna vid vattenmättad och mekanisk bearbetning. Vidare är de mycket tjälfarliga. Alla schaktarbeten ska bedrivas med hänsyn till aktuell jordart och rådande grundvattenyta. Schakt ska utföras så att uppluckring/uppmjukning av färdig schaktbotten ej sker. Avslutande schakt ska utföras med otandad skopa. Vid schakt under grundvattenytan erfordras lokal grundvattensänkning för säker schakt och schakt i torrhet. Val av metod för grundvattensänkning ska dimensioneras separat. Grundläggning - Generellt Grundläggningsförhållandena inom området varierar stort. Där lerdjupen är ringa, eller där vi har mindre uppfyllnadsnivåer, bedöms att ytlig grundläggning kan ske. Vid större lerdjup bedöms att djupgrundläggning med spetsburna pålar krävs. I det senare fallet måste utförandet av ledningar, vägar och omgivande mark särskilt beaktas. I områden med mycket stora lerdjup, förekomst av organiskt material och större uppfyllnadsnivåer förordas att om möjligt avsätta dessa ytor för tex. grönområden eller liknande. Grundförstärkningskostnaderna bedöms här bli höga. () repo.docx -- RAPPORT -- KARLSTAD. ÖSTRA JAKOBSBERG NT p:\\9_karlstad._jakobsbergsområdet\_karlstad._jakobsbergsområdet\9_original\doc\geo pm_9.docx

10

11 : VIKEN SOMMARRO TREKLÖVERN FYRKLÖVERN,,,,,8,9,8,,, 9,,,7,,9,,9,9,,,,,,8,,,8,,,8, Flygfältsvägen Flygfältsvägen Jorddjup Bilaga Jorddjup

12 789 : VIKEN SOMMARRO TREKLÖVERN FYRKLÖVERN,,,,,8,9,8,,, 9,,,7,,9,,9,9,,,,,,8,,,8,,,8, Flygfältsvägen Flygfältsvägen Lermäktighet Bilaga Lermäktighet

13 : : :9 : : NÄVAN VALLMON SOMMARRO SOMMARRO SOMMARRO BELLISEN KATTFOTEN TREKLÖVERN FYRKLÖVERN PINGSTLILJAN,,,,,8,9,8,,, 9,,,7,,9,,,,,8,,,8, Sommarrovägen Flygfältsvägen Flygfältsvägen Nattviolgatan Timotejgatan Svingelgatan Bilaga Jorddjup

14 Mäktighet Lera [m] : : :9 : : NÄVAN VALLMON SOMMARRO SOMMARRO SOMMARRO BELLISEN KATTFOTEN TREKLÖVERN FYRKLÖVERN PINGSTLILJAN,,,,,8,9,8,,, 9,,,7,,9,,,,,8,,,8, Sommarrovägen Flygfältsvägen Flygfältsvägen Nattviolgatan Timotejgatan Svingelgatan Bilaga Lermäktighet

15 : : : :7 VIKEN VAN VALLMON SOMMARRO SOMMARRO BELLISEN SNÖDROPPEN TREKLÖVERN FYRKLÖVERN PINGSTLILJAN,,,,,8,9,8,,, 9,,,7,,9,,9,9,,,,,,8,,,8,,,8, Prästängsvägen Klövervägen Sommarrovägen Skogsstigen Fågelsångsvägen Flygfältsvägen Flygfältsvägen Timotejgatan Svingelgatan SWECO Civil AB Sandbäcksgatan, Box 8, SE- 9 Karlstad Telefon + () - 7, Telefax + () - 7 Org.nr. 7-88, säte Stockholm Ingår i SWECO-koncernen
