1 MUR- Markteknisk undersökningsrapport Geoteknik/Radon/Miljö Malmgata 3-5, Varbergs kommun Upprättad av: Madelene Markusson/Camilla Friberg Granskad av: Fredrik Stenfeldt

2 Uppdragsnr: Markteknisk undersökningsrapport Daterad: Malmgatan 3-5 Reviderad: Varbergs Kommun Handläggare: Madelene Markusson Status: Fastställd KUND Etikhus AB Pär Börjesson Birger Svenssons väg Varberg KONSULT WSP Samhällsbyggnad Direkt: Växel: Laholmsvägen Halmstad Karl Nordströms väg Varberg Org nr: KONTAKTPERSONER Geoteknik: Madelene Markusson Miljöteknik: Camilla Friberg L:\5836\VARBERG\ Malmgatan 3-5 geoteknik\3_dokument\36_pm_rapport\mur\mur Malmgatan 3-5.docx Mall: Rapport Advanced 2010.dot ver (7)

3 Uppdragsnr: Markteknisk undersökningsrapport Daterad: Malmgatan 3-5 Reviderad: Varbergs Kommun Handläggare: Madelene Markusson Status: Fastställd Innehållsförteckning OBJEKT 4 ÄNDAMÅL 4 UNDERLAG FÖR UNDERSÖKNINGEN 4 STYRANDE DOKUMENT 5 BEFINTLIGA FÖRHÅLLANDEN 5 Befintliga konstruktioner 5 POSITIONERING 6 GEOTEKNISK FÄLTUNDERSÖKNING 6 Nu utförda undersökningar och provtagningar 6 Kalibrering och certifiering 6 MARKRADONUNDERSÖKNING 6 Utförda undersökningar 6 Mätresultat 7 MILJÖTEKNIKS FÄLTUNDERSÖKNING 7 HYDROGEOLOGISKA EGENSKAPER 7 VÄRDERING AV UNDERSÖKNING 7 Generellt 7 L:\5836\VARBERG\ Malmgatan 3-5 geoteknik\3_dokument\36_pm_rapport\mur\mur Malmgatan 3-5.docx Mall: Rapport Advanced 2010.dot ver 1.0 Bilagor: Bilaga 1: Fältrapport (3 sidor) Bilaga 2: Grundvattenprotokoll (2 sidor) Bilaga 3: Miljöprovtagning (2 sidor) Ritningar: G Plan, skala: A1 1:200 G Sektioner A, B, C, D 3 (7)

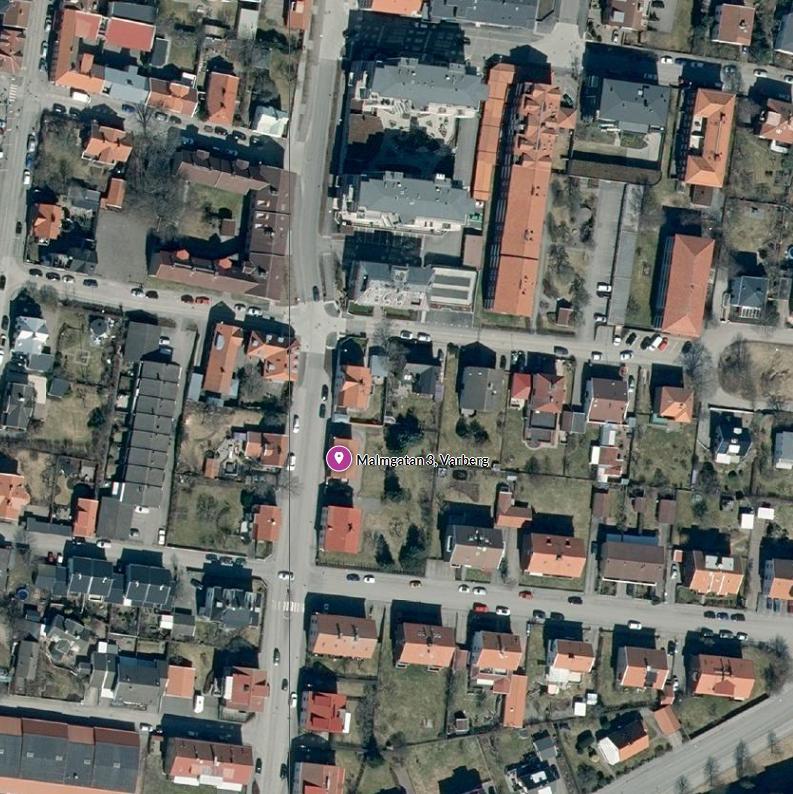

4 Uppdragsnr: Daterad: Malmgatan 3-5 Reviderad: Handläggare: Madelene Markusson OBJEKT Markteknisk undersökningsrapport Varbergs Kommun Status: Fastställd WSP Sverige AB har på uppdrag av Etikhus AB utfört en geoteknisk undersökning i samband med detaljplanearbetet för fastigheterna Getakärr 3:120 och Krukmakaren 13 i centrala Varberg där nya flerbostadhus planeras. Figur 1: Aktuellt område för utredningen markerat med rött L:\5836\VARBERG\ Malmgatan 3-5 geoteknik\3_dokument\36_pm_rapport\mur\mur Malmgatan 3-5.docx Mall: Rapport Advanced 2010.dot ver 1.0 ÄNDAMÅL Denna undersökning och detta dokument har till syfte att dokumentera de geotekniska förutsättningarna, inför detaljplanearbetet och projektering av ovan nämnda objekt. UNDERLAG FÖR UNDERSÖKNINGEN Till underlag för redovisning av geotekniska undersökningar har ritningar tillhandahållits av beställare. För planering av fältarbeten har SGU s jordartkarta samt brunnsarkiv studerats. 4 (7)

5 Uppdragsnr: Markteknisk undersökningsrapport Daterad: Malmgatan 3-5 Reviderad: Handläggare: Madelene Markusson Varbergs Kommun Status: Fastställd STYRANDE DOKUMENT Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. För standarder se tabell 1-3 nedan. Tabell 1: Planering och redovisning Undersökning Standard och andra styrande dokument Fältplanering SS-EN samt Geoteknisk fälthandbok SGF rapport 1:2013 Fältutförande Geoteknisk fälthandbok SGF rapport 1:2013 SS-EN-ISO Beteckningssystem SGF beteckningssystem 2001:2 SGF kompletterat beteckningsblad Tabell 2: Fältundersökningar Sondering/provtagning Standard och andra styrande dokument Trycksondering Geoteknisk fälthandbok SGF rapport 1:2013 Skruvprovtagning W-observationer i bh Jordbergsondering SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 4:2012 Metodbeskrivning för jordbergsondering, Utförande, utrustning och kontroll Tabell 3: Grundvatten L:\5836\VARBERG\ Malmgatan 3-5 geoteknik\3_dokument\36_pm_rapport\mur\mur Malmgatan 3-5.docx Mall: Rapport Advanced 2010.dot ver 1.0 Metod Installation för grundvattenmätning Funktionskontroll av grund- vattenrör/portrycksmätare Avläsning av grundvatten- nivå/portryck Standard eller annat styrande dokument SS-EN-ISO samt SS-EN Geoteknisk fälthandbok SGF rapport 1:2013 SS-EN-ISO samt SS-EN Geoteknisk fälthandbok SGF rapport 1:2013 SS-EN-ISO samt SS-EN Geoteknisk fälthandbok SGF rapport 1:2013 BEFINTLIGA FÖRHÅLLANDEN Inom aktuella fastigheter finns idag två flerbostadshus i 2 plan med källare som skall rivas. Tomtmarken är i stort sett plan omkring nivån +19,7 till +20,1 och är gräsbevuxen alternativt grusade gångytor. Inom fastigheten Krukmakaren 13 finns en oljetank. Befintliga konstruktioner Inom området finns både el-, tele- och va ledningar. De finns även en privat oljetank inom området. 5 (7)

6 Uppdragsnr: Markteknisk undersökningsrapport Daterad: Malmgatan 3-5 Reviderad: Varbergs Kommun Handläggare: Madelene Markusson Status: Fastställd POSITIONERING Inmätning av undersökningspunkterna har utförts med Leica Viva, mätklass B. Använda koordinatsystem i plan är SWEREF Inmätning utförd i mätklass B, vilket ger en noggrannhet på ± 1 meter i plan och ± 0,1 meter i höjd. GEOTEKNISK FÄLTUNDERSÖKNING Nu utförda undersökningar och provtagningar WSP Sverige AB i Halmstad har i oktober 2015 utfört geotekniska fältundersökningar för rubricerat projekt. Utförda fältundersökningar redovisas i fältrapport bilaga 1. Resultatet av undersökningarna redovisas i ritningarna enligt förteckning sidan 4. Fältundersökningen har utförts av Lars Söderqvist och Karl-Ludvig Krona. Tabell 4: Utförda undersökningar Sondering/provtagning antal typ/anmärkning Jordbergsondering 10 Trycksondering 11 med 32 mm stänger Slagsondering 19 Skruvprovtagning 2 Grundvattenrör 2 Radonmätning 4 I jord I de jordprover som analyserats ur geoteknisk synpunkt har inga indikationer på miljöföroreningar påträffats (såsom avvikande färg eller doft). Utförda fältundersökningar redovisas i fältrapport bilaga 1. L:\5836\VARBERG\ Malmgatan 3-5 geoteknik\3_dokument\36_pm_rapport\mur\mur Malmgatan 3-5.docx Mall: Rapport Advanced 2010.dot ver 1.0 Kalibrering och certifiering Tabell 5: Kalibrering Utrustning typ/anmärkning Borrvagn GEOTECH 605 DD Kalibrerad MARKRADONUNDERSÖKNING Utförda undersökningar Mätning av markradon utfördes i 4 punkter inom området. Vid mätningarna användes en enmanometer av typ Markus 10, som är avsett för momentan mätning av radongashalt i jordluften. Förfarandet innebär att jordluft pumpas in i instrumentet via en sond nedslagen ca 0,7 m under befintlig markyta. Samtliga mät- 6 (7)

7 Uppdragsnr: Markteknisk undersökningsrapport Daterad: Malmgatan 3-5 Reviderad: Varbergs Kommun Handläggare: Madelene Markusson Status: Fastställd ningar utfördes i sand. Mätpunkternas placering redovisas på planritning G Uppmätta värden varierar mellan 9 och 13 kbq/m3. Mätresultat Det erhållna mätvärdet från Marcus 10 visar en gashalt mellan ca 9 till ca 13 kbq/m 3. Se tabell 1. Gränsen för normalradonmark ligger mellan kbq/m 3. Tabell 6: Resultat från Marcus 10 i sandjord. Mätpunkt Radongashalt (kbq/m 3 ) Jordart Anmärkning RN1 11 Sand lågradon RN2 10 Sand lågradon RN3 13 Sand lågradon RN4 9 Sand lågradon MILJÖTEKNIKS FÄLTUNDERSÖKNING Två grundvattenrör för provtagning av klorerade alifater har installerats i samband med geotekniska fältarbeten. Grundvattenrör, GV15W4 har installerats med filterdelarna på ca 3,1-4,1 m u my (ca 1 m ner i berget). Grundvattenrör, GV15W17 har installerats med filterdelarna ner i berg (ca 1 m ner i berget) på nivån 3,6-4,6 m u my. För fältprotokoll se bilaga 1. Omsättning och provtagning i de två installerade grundvattenrören utfördes den 9 november Analysresultat redovisas i bilaga 3. L:\5836\VARBERG\ Malmgatan 3-5 geoteknik\3_dokument\36_pm_rapport\mur\mur Malmgatan 3-5.docx Mall: Rapport Advanced 2010.dot ver 1.0 HYDROGEOLOGISKA EGENSKAPER Totalt installerades 2 stycken grundvattenrör med en spets som sitter ca 1 meter ned i berget. Grundvattenytan har avlästs vid två tillfällen under oktober och november. Fullständig redovisning finns i bilaga 2. Enligt utförda mätningar varierar grundvattennivå mellan ca +17,1 till +18,1. VÄRDERING AV UNDERSÖKNING Generellt Omfattning av utförd undersökning bedöms som tillfredsställande inför detaljplanearbetet samt inför kommande projektering. 7 (7)

8 Bilaga 1 sid 1(3) FÄLTRAPPORT Uppdragsnummer Projket Ort/plats Handläggare geo Beställare Borrningsledare Borrvagn Genomförande Malmgatan 3-5 geoteknik Varberg Madelene Markusson Etikhus AB Karl-Ludvig Krona Geotch 605 DD SKR Bh Djup Stopp kod Datum Skruv längd Skruv diam Geo påsar Miljö påsar GW i Bh 15W m 100mm W m 100mm 4 0 Tr Bh 15W1 Djup Stopp kod För borrning Hastighet cm/min 200 cm 32 mm 200 cm 15W mm 200 cm 32 mm 200 cm 15W mm 200 cm mm 200 cm 15W mm 200 cm 15W mm 200 cm 15W mm 200 cm 0 Start Djup 15W mm 200 cm 15W mm 200 cm 15W W W Datum Stång diam 32 mm Slb Bh 15W1 Djup 3.82 Stopp kod 93 Datum För borrning 44 mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 15W mm 0 Stång diam 44 mm 15W mm 15W Start Djup 15W mm

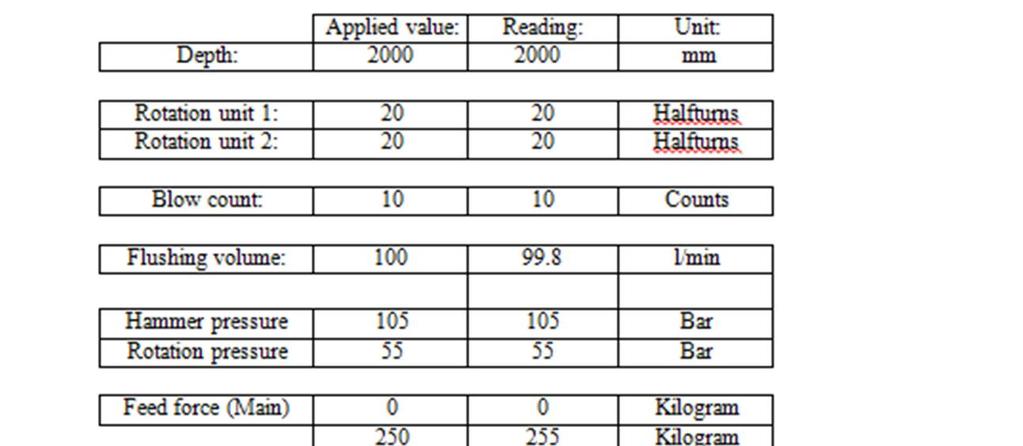

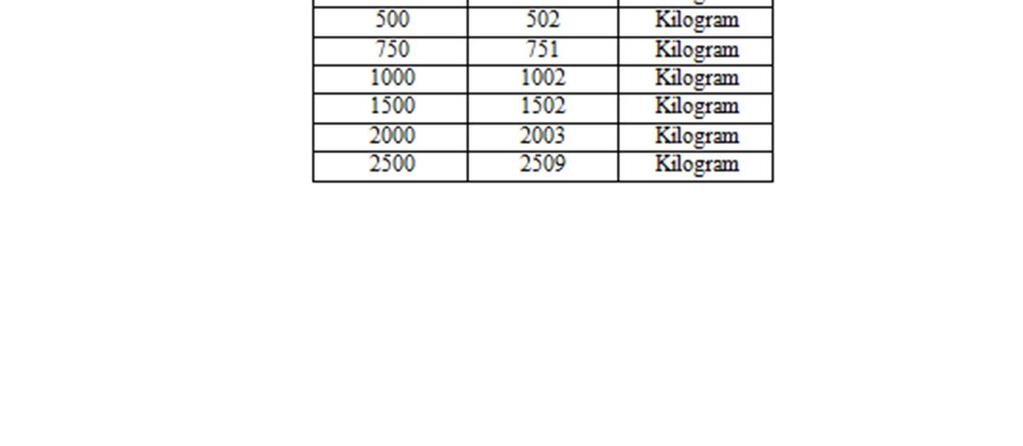

9 Bilaga 1 sid 2(3) Jb2 Bh 15W2 15W4 Djup Stopp kod Datum W W mm 57 mm Stift 16W mm 57 mm Stift Vatten Lifton W mm 57 mm Stift 15W mm 57 mm Stift Vatten Lifton W För borrning Borr krona 57mm 44 mm 57 mm mm 57 mm Stift Vatten Lifton W mm 57 mm Stift Vatten Lifton W mm 57 mm Stift 0 0 Start Djup 0 0 Stång diam 44 mm mm 57 mm Typ krona Stift Stift Stift Spol media Vatten Vatten Vatten Vatten Vatten Vatten Slag hammare Lifton Lifton Lifton Lifton Lifton Lifton Motor (rpm) GW Bh Datum Typ av rör Längd Filter längd My- RÖK 15W4 15W mm PEH 63 mm PEH Stackfiler Madelene Markusson, Karl-Ludvig Krona Prover till Lab Halmstad, Daniel Dickas Digital sammanställning av undersökningsresultat Karl-Ludvig Krona Besök på plats Karl-Ludvig Krona, Lars Söderqvist Bilagor Kalibreringsprotokoll för borrvagn, CPT samt vinginstrument.

10 Bilaga 1 sid 3(3)

11 Bilaga 2 sid 1(2) INSTALLATION OCH MÄTNING GRUNDVATTENRÖR Uppdragsnr: Uppdragsnamn: Fältgeotekniker Malmgatan 3-5 Karl-Ludvig Krona Punkt nr/namn Sektion Sida Ref.linje Installationsdatum/klockslag 15W ÖK RÖR Markyta nivå = 20,20 h Toppnivå (ök rör nivå) = 20,60 d MARKYTA Total rörlängd m= 5,00 Rörlängd ovan mark h= 0,40 Spetsnivå 15,60 m GW-YTA Rörtyp (Rö, Rf) Rörmaterial Rf PEH Diameter 63 mm Filtertyp Slitad f Spetsnivå Filterlängd f= 1,00 Tätning Naturlig Jord Lock, dexel? Anmärkning Datum Avläsningar Djup under ÖK-rör. d= Grundvatte n nivå Sign ,50 18,10 KKA Funktionskontroll Påfyllning av vatten eller tömning av rör och observation av sjunk- respektive stighastighet. Se anmärkningar ,90 17,70 CFG Datum / Klockslag Djup under ÖK-rör d= Sign Anmärkning

12 Bilaga 2 sid 2(2) INSTALLATION OCH MÄTNING GRUNDVATTENRÖR Uppdragsnr: Uppdragsnamn: Fältgeotekniker malmgatan 3-5 Karl-Ludvig Krona Punkt nr/namn Sektion Sida Ref.linje Installationsdatum/klockslag 15W ÖK RÖR Markyta nivå = 19,81 h Toppnivå (ök rör nivå) = 20,51 d MARKYTA Total rörlängd Rörlängd ovan mark m= h= 4,80 0,70 Spetsnivå 15,71 m GW-YTA Rörtyp (Rö, Rf) Rörmaterial Rf PEH Diameter 63mm Filtertyp Slitsad f Spetsnivå Filterlängd Tätning f= 1,00 Naturlig jord Lock, dexel? Anmärkning Datum Avläsningar Djup under ÖK-rör. d= Grundvatte n nivå Sign ,66 17,85 kka Funktionskontroll Påfyllning av vatten eller tömning av rör och observation av sjunk- respektive stighastighet. Se anmärkningar ,34 17,17 CFB Datum / Klockslag Djup under ÖK-rör d= Sign Anmärkning

13 Rapport Sida 1 (2) T AOTEAJI91T Bilaga 3 sid 1(2) Registrerad :59 WSP Utfärdad Camilla Friberg Laholmsvägen Halmstad Projekt Bestnr Analys av grundvatten Er beteckning GV15W4 Provtagare Camilla Friberg Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 STGR 1,1-dikloretan <0.10 µg/l 1 1 STGR 1,2-dikloretan <0.50 µg/l 1 1 STGR trans-1,2-dikloreten <0.10 µg/l 1 1 STGR cis-1,2-dikloreten <0.10 µg/l 1 1 STGR 1,2-diklorpropan <1.0 µg/l 1 1 STGR triklormetan <0.30 µg/l 1 1 STGR tetraklormetan <0.10 µg/l 1 1 STGR 1,1,1-trikloretan <0.10 µg/l 1 1 STGR 1,1,2-trikloretan <0.20 µg/l 1 1 STGR trikloreten <0.10 µg/l 1 1 STGR tetrakloreten <0.20 µg/l 1 1 STGR vinylklorid <1.0 µg/l 1 1 STGR Er beteckning GV15W17 Provtagare Camilla Friberg Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 STGR 1,1-dikloretan <0.10 µg/l 1 1 STGR 1,2-dikloretan <0.50 µg/l 1 1 STGR trans-1,2-dikloreten <0.10 µg/l 1 1 STGR cis-1,2-dikloreten <0.10 µg/l 1 1 STGR 1,2-diklorpropan <1.0 µg/l 1 1 STGR triklormetan <0.30 µg/l 1 1 STGR tetraklormetan <0.10 µg/l 1 1 STGR 1,1,1-trikloretan <0.10 µg/l 1 1 STGR 1,1,2-trikloretan <0.20 µg/l 1 1 STGR trikloreten <0.10 µg/l 1 1 STGR tetrakloreten <0.20 µg/l 1 1 STGR vinylklorid <1.0 µg/l 1 1 STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

14 Rapport Sida 2 (2) T AOTEAJI91T Bilaga 3 sid 2(2) * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OV-6A. Bestämning av klorerade kolväten inklusive vinylklorid, enligt metod baserad på US EPA 624, US EPA 8260, EN ISO 10301, MADEP 2004, rev.1.1. Mätning utförs med GC-FID och GC-MS. Rev STGR Godkännare Sture Grägg Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

15 18,5 18,4 18, ,1 19,6 Hantverksgränd 19,3 19,5 19,5 Beteckningar GRUNDKARTA 1:102 Traktgräns Fastighetsgräns Fastighetsbeteckning Bostadshus resp uthus husliv 18,7 18, ,2 19,9 1 19,8 2 19,7 Bostadshus resp, uthus takkonturen Annan byggnad Transformator, skärmtak 19,1 19,2 19,5 19,7 19,8 KRUKMAKAREN 19,8 19, Staket, häck Stödmur, stenmur Vägkant, kantsten Nivåkurvor Laserscannad höjd N 19,5 Malmgatan 19,7 19,8 19,7 19,6 19,9 19, ,9 19,9 19,9 20, ,1 20,1 Grundkartan upprättad i November 2015 Janos Böhm Avdelningschef 19,8 3:120 20,2 20,3 Koordinatsystem i plan SWEREF Koordinatsystem i höjd RH ,9 20, GETAKÄRR 20,1 20,2 20,2 20,3 20,2 20,1 20,2 20,4 20,2 Sv1 Fredsgatan 20,3 20,4 20,5 20,5 1:500 G 3:46 19,9 GESÄLLEN 20,9
