1 BERGSGÅRD 1:6 MFL Halmstad kommun PM 1 Geoteknik Planeringsunderlag Kompletterande översiktligt geoteknisk undersökning inför detaljplanarbete Upprättad av: Sayle Shamun Granskad av: SvenÅke Öhman Godkänd av: Sayle Shamun

2 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\PM_Bergsgård 1_6.docx Uppdragsnr: Daterad: PM 1 Geoteknik Planeringsunderlag BERGSGÅRD 1:6 MFL Halmstads kommun KUND Halmstads kommun Samhällsbyggnadskontoret Markoch exploateringsavdelningen KONSULT WSP Samhällsbyggnad Laholmsvägen Halmstad Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER WSP Sayle Shamun Sayle.shamun@wspgroup.se Halmstads kommun PerÅke Larsson perake.larsson@halmstad.se (8)

3 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\PM_Bergsgård 1_6.docx Uppdragsnr: Daterad: PM 1 Geoteknik Planeringsunderlag INNEHÅLL 1 Uppdrag 4 2 Utredningens och dokumentets syfte 4 3 Befintliga förhållanden 5 4 Utförda undersökningar Tidigare geotekniska undersökningar Utförd fältundersökning Miljöteknisk undersökning Markradonundersökning 5 5 Undersökningsresultat Område 1 lertäckt Område 2 märgelgrav Markmiljöundersökning Markradonundersökning 7 6 Slutsatser Område 1 lertäckt Område 2 Märgelgrav 8 BILAGOR: WSP: Markteknisk undersökningsrapport (MUR) Geoteknik,, uppdragsnummer , daterad (8)

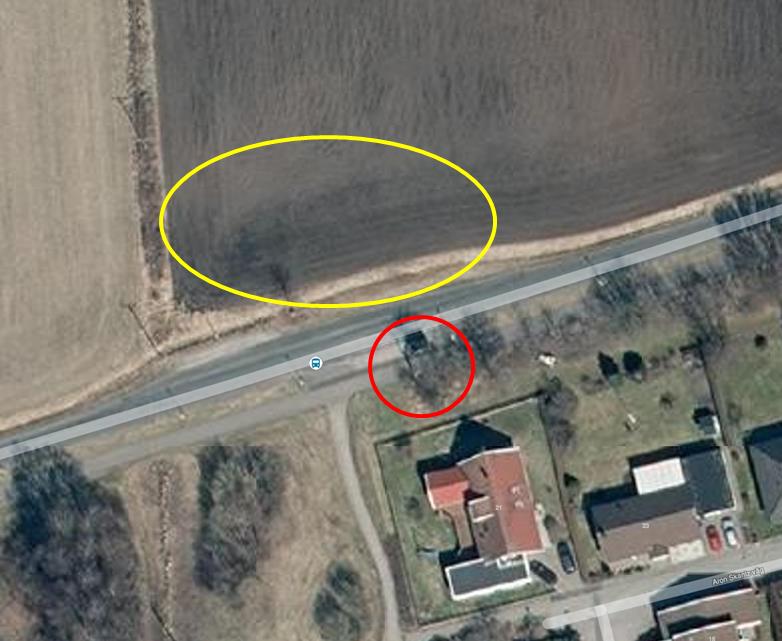

4 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\PM_Bergsgård 1_6.docx Uppdragsnr: Daterad: PM 1 Geoteknik Planeringsunderlag 1 Uppdrag WSP Sverige AB har på uppdrag av Samhällsbyggnadskontoret, Halmstads Kommun, utfört en kompletterande och översiktlig geoteknisk undersökning på fastighet inför detaljplanarbete. Figur 1: Aktuellt område för geoteknisk undersökning (Googlemaps, 2016). 2 Utredningens och dokumentets syfte Denna utredning och detta dokument har till syfte att komplettera tidigare utförda geotekniska undersökningar (Vectura 2009) för att undersöka eventuell framkomst av en gammal lertäckt inom områdets östra del samt undersöka utbredning av gammal märgelhåla inom områdets södra del, inför detaljplanarbetet. Se figur 2 nedan. Område 1 Lertäckt Område 2 märgelgrav Figur 2: Aktuella områden för den kompletterande geotekniska undersökningen. 4 (8)

5 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\PM_Bergsgård 1_6.docx Uppdragsnr: Daterad: PM 1 Geoteknik Planeringsunderlag 3 Befintliga förhållanden Undersökningsområdet ligger i Trottaberg, ca 5,5 km väster om centrala Halmstad. I dagsläget utgörs undersökningsområdet av odlad mark. Undersökningsområdet angränsas i norr samt i väster av åkermark samt Gamla Tylösandsvägen. Söder och öster om undersökningsområdet angränsar bostadsområden samt Trollbergsvägen. Marknivån inom område 1 ligger på ca +22 och inom område 2 på ca +17. Området är obebyggt. 4 Utförda undersökningar 4.1 Tidigare geotekniska undersökningar Tidigare utförda undersökningar: Vectura, 2009 Tidigare utförda undersökningar har ej inarbetats i detta uppdrag. 4.2 Utförd fältundersökning Område 1: Fältundersökningen utfördes i juni 2016 och omfattade trycksondering, provtagningar av störda prover med skruvprovtagare och vattenobservationer i öppna provtagningshål. Område 2: Provgropsgrävningar. För redovisning av geoteknisk fältundersökning hänvisas till MUR (Markteknisk undersökningsrapport), daterad Miljöteknisk undersökning Ingen miljöteknisk undersökning har utförts i detta uppdrag. 4.4 Markradonundersökning Ingen markradonundersökning har utförts i detta uppdrag. 5 (8)

6 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\PM_Bergsgård 1_6.docx Uppdragsnr: Daterad: PM 1 Geoteknik Planeringsunderlag 5 Undersökningsresultat 5.1 Område 1 lertäckt Generellt sett utgörs marken av ca 0,3 m fyllnadsmassor ovanpå ett tunnt lager sand, som underlagras av naturligt lagrad siltig lera. Se figur 3. Sand Fyllning: sandig mulljord Siltig lera Figur 3: Principiell skiss på jordlagerföljd inom undersökt område. Fyllning Undersökningsområdet utgörs överst av fyllnadsmassor av sandig mulljord. Mäktigheten för detta lager varierar är på ca 0,3 m. Sand Under fyllnadsmassorna utgörs jorden av naturligt lagrad sand, med en ökande mäktighet från ca 0,1 och 0,2 m från öster mot väster och förekommer på djup ca 0,3 m under befitnlig markyta. Under sandjorden, i undersökningspunkt 16W3, förekommer ett ca 0,15 m tunnt siltlager. 6 (8)

7 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\PM_Bergsgård 1_6.docx Uppdragsnr: Daterad: PM 1 Geoteknik Planeringsunderlag Siltig lera Sanden underlagras av naturligt lagrad siltig lera. Utförda sonderingar påvisar en varierad mäktigheten mellan ca 1,5 och 3,0 m. Översta lagret av den siltiga leran har en torrskorpekaraktär, mellan ca 0,3 till 0,6 m under befintlig markytan. 5.2 Område 2 märgelgrav Schaktgrävningar utfördes inom södra delen av aktuellt område för att kartlägga utbredning av eventuell märgelgrav. Generellt utgörs marken inom Område 2 av tät torrskorpelera. Stående vatten observerades inom aktuellt område för provgrävningarna. 5.3 Markmiljöundersökning Ingen markmiljöundersökning har utförts i detta uppdrag. 5.4 Markradonundersökning Ingen markradonundersökning har utförts i detta uppdrag. 7 (8)

8 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\PM_Bergsgård 1_6.docx Uppdragsnr: Daterad: PM 1 Geoteknik Planeringsunderlag 6 Slutsatser 6.1 Område 1 lertäckt Nu utförda geotekniska undersökningar och provtagningar påvisar en jordlagerföljd som är naturligt lagrad. Inom undersökt område bedöms det ej förekomma spår av gammal lertäckt. 6.2 Område 2 Märgelgrav Nu utförda schaktgrävningarna påvisar tät material av torrskorpekaraktär med stående vatten. Enligt samtal med lokal lantbrukare ligger märgelgraven under nuvarande busshållplats, markerat med röd cirkel i figur 5 nedan. Figur 5: Gul cirkel markerar aktuellt område för schaktgrävning.röd cirkel markerar placering av den gamla märgelhålan, under nuvarande busshållplats. 8 (8)

9 BERGSGÅRD 1:6 MFL Halmstads kommun Markteknisk undersökningsrapport (MUR) Geoteknik Upprättad av: Sayle Shamun Granskad av: SvenÅke Öhman Godkänd av: Sayle Shamun

10 Mall: MUR 2015:11 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\MUR\MUR bergsgård 1_6.docx Uppdragsnr: Daterad: Markteknisk undersökningsrapport (MUR) Geoteknik BERGSGÅRD 1:6 MFL Halmstads kommun KUND Halmstads kommun Samhällsbyggnadskontoret Markoch exploateringsavdelningen KONSULT WSP Samhällsbyggnad Laholmsvägen Halmstad Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER WSP Sayle Shamun Halmstads kommun PerÅke Larsson (9)

11 Mall: MUR 2015:11 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\MUR\MUR bergsgård 1_6.docx Uppdragsnr: Daterad: Markteknisk undersökningsrapport (MUR) Geoteknik INNEHÅLL 1 OBJEKT 5 2 ÄNDAMÅL 5 3 UNDERLAG FÖR UNDERSÖKNINGEN 6 4 UNDERLAG FÖR REDOVISNING 6 5 STYRANDE DOKUMENT 6 6 ARKIVMATERIAL 6 7 BEFINTLIGA FÖRHÅLLANDEN Topografi och ytbeskaffenhet Befintliga ledningar och konstruktioner Geologiska förhållanden Hydrogeologiska förhållanden Positionering 7 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda undersökningar och provtagningar Kalibrering och certifiering Provhantering 8 9 GEOTEKNISK LABORATORIEUNDERSÖKNING 8 10 MARKRADONUNDERSÖKNINGAR 8 11 MARKMILJÖUNDERSÖKNINGAR Hydrogeologiska egenskaper 9 12 VÄRDERING AV UNDERSÖKNING Generellt 9 3 (9)

12 Mall: MUR 2015:11 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\MUR\MUR bergsgård 1_6.docx Uppdragsnr: Daterad: Markteknisk undersökningsrapport (MUR) Geoteknik BILAGOR: Bilaga 1 Fältrapport (1 sida) Bilaga 2 Laborationsrapport (3 sidor) RITNINGAR: G Plan och separata undersökningspunkter 4 (9)

13 Mall: MUR 2015:11 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\MUR\MUR bergsgård 1_6.docx Uppdragsnr: Daterad: Markteknisk undersökningsrapport (MUR) Geoteknik 1 OBJEKT WSP Sverige AB har på uppdrag av Samhällsbyggnadskontoret, Halmstads Kommun, utfört en översiktlig geoteknisk undersökning för rubricerat objekt. På aktuell fastighet,, planeras ny detaljplan. Figur 1: Aktuellt område för geoteknisk undersökning (Googlemaps, 2016). 2 ÄNDAMÅL Denna utredning och detta dokument har till syfte att komplettera tidigare utförda geotekniska undersökningar (Vectura 2009) för att undersöka eventuell förekomst av en gammal lertäckt inom områdets östra del samt undersöka utbredning av gammal märgelhåla inom områdets södra del, inför detaljplanarbetet. Se figur 2 nedan. Område 1 Lertäckt Område 2 märgelgrav Figur 2: Aktuella områden för den kompletterande geotekniska undersökningen. 5 (9)

14 Mall: MUR 2015:11 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\MUR\MUR bergsgård 1_6.docx Uppdragsnr: Daterad: Markteknisk undersökningsrapport (MUR) Geoteknik 3 UNDERLAG FÖR UNDERSÖKNINGEN För planering av fältarbeten har följande studerats: SGUs jordartskarta SGUs jorddjupskarta Externa ledningar via ledningskollen.se 4 UNDERLAG FÖR REDOVISNING Till underlag för redovisning av geotekniska undersökningar har ritningar tillhandahållits av kund. 5 STYRANDE DOKUMENT Denna rapport ansluter till SSEN med tillhörande nationell bilaga. För standarder se Tabell 14. Tabell 1: Planering och redovisning Skede Standard eller annat styrande dokument Fältplanering Fältutförande Beteckningssystem SSEN och SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok och SSENISO SGF/BGS beteckningssystem version 2001:2 och SGF beteckningsblad kompletterat Tabell 2: Fältundersökningar Metod Trycksondering Skruvprovtagning Wobservationer i bh Provgropsgrävning Standard eller annat styrande dokument SGF Metodblad TrM ( ) och SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok VV Publikation 2006:59; Provgropsundersökning 6 ARKIVMATERIAL Tidigare utförda undersökningar: Vectura, (9)

15 Mall: MUR 2015:11 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\MUR\MUR bergsgård 1_6.docx Uppdragsnr: Daterad: Markteknisk undersökningsrapport (MUR) Geoteknik 7 BEFINTLIGA FÖRHÅLLANDEN 7.1 Topografi och ytbeskaffenhet Undersökningsområdet ligger i Trottaberg, ca 5,5 km väster om centrala Halmstad. Undersökningsområdet utgörs av odlad mark. Undersökningsområdet angränsas i norr samt i väster av åkermark samt Gamla Tylösandsvägen. Söder och öster om undersökningsområdet angränsar bostadsområden samt Trollbergsvägen. Marknivån inom område 1 ligger på ca +22 och inom område 2 på ca Befintliga ledningar och konstruktioner Området är obebyggt. 7.3 Geologiska förhållanden Område 1: Generellt sett utgörs marken av ca 0,5 m fyllnadsmassor och sandjord, som underlagras av naturligt lagrad siltig lera. Område 2: Provgropsgrävningen påvisade torrkorpelera, ytligt stående vatten observerades inom undersökt område. 7.4 Hydrogeologiska förhållanden Område 1: Grundvattennivån ligger på ca 1,2 m under befintlig markyta. Område 2: Ytligt stående vatten observerades inom området. 7.5 Positionering Inmätning av geotekniska sonderingspunkter samt provgropsgrävning har utförts av WSP Sverige AB i juni Inmätningen utfördes av Lars Söderqvist. Inmätning av undersökningspunkterna har utförts med Leica Viva GS 12 (RTK_GPS). Använt koordinatsystem i plan är SWEREF Använt höjdsystem är RH Inmätningen har mätklass B. 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR WSP Sverige AB i Halmstad har i juni 2016 utfört geotekniska fältundersökningar för rubricerat projekt. Resultatet av undersökningarna i plan och som separata undersökningspunkter redovisas på ritning G Fältundersökningen har utförts av KarlLudvig Krona och Lars Söderqvist. 7 (9)

16 Mall: MUR 2015:11 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\MUR\MUR bergsgård 1_6.docx Uppdragsnr: Daterad: Markteknisk undersökningsrapport (MUR) Geoteknik 8.1 Utförda undersökningar och provtagningar Tabell 3: Utförda undersökningar Sondering/provtagning antal typ/anmärkning Trycksonderingar 3 Skruvprovtagning 3 Provgropsgrävning Provgrävde några st I de jordprover som analyserats ur geoteknisk synpunkt har inga indikationer på miljöföroreningar påträffats (såsom avvikande färg eller lukt). Inga prover har dock skickats för miljöanalys. Utförda fältundersökningar redovisas i fältrapport Bilaga 1 och Bilaga Kalibrering och certifiering Tabell 4: Kalibrering Utrustning Kalibrerad datum Borrvagn GEOTECH 604 D Provhantering Inga jordprover har tagits i detta uppdrag. 9 GEOTEKNISK LABORATORIEUNDERSÖKNING Inga laboratorieundersökningar har utförts i detta uppdrag. 10 MARKRADONUNDERSÖKNINGAR Ingen markradonundersökning har utförts i detta uppdrag. 8 (9)

17 Mall: MUR 2015:11 \\ser01hal1se\projects\5836\halmstad\ Bergsgård 16\3_Dokument\36_PM_Rapport\MUR\MUR bergsgård 1_6.docx Uppdragsnr: Daterad: Markteknisk undersökningsrapport (MUR) Geoteknik 11 MARKMILJÖUNDERSÖKNINGAR Ingen markmiljöundersökning har utförts i detta uppdrag Hydrogeologiska egenskaper Inget grundvattenrör har installerats. En fri vattenyta, på djupet 1,2 meter under markytan, observerades i borrhål 16W2. 12 VÄRDERING AV UNDERSÖKNING 12.1 Generellt Den översiktliga geotekniska undersökningen bedöms som tillräcklig för att utreda eventuell förekomst av gammal lertäckt och utbredning av märgelgrav. 9 (9)

18 FÄLTRAPPORT Projektnamn och plats Bergsgård 1:6 Halmstad Uppdragsnummer Ansvarig fältingenjör KarlLudvig Krona Beställare Halmstads kommun Övrig fältpersonal Lars söderqvist Uppdragsledare Sayle Shamun Arbetsmiljöplan Fältarbeten påbörjade Fältarbeten avslutade Utrustning Senast kalibrerad Digital sökväg Sondering och provtagning Utrustning Antal Styrande dokument TrT 3 SGF Rapport 1:2013 Störd provtagning (Skr) 3 SSEN ISO :2006 Utförda sonderingar BorrhålID 16W1 Metod Datum Sign Väder ( C) Anmärkning/avvikelse Tr KKA W2 Tr KKA W3 Tr KKA 27+ Utförda provtagningar BorrhålID Metod Datum Sign Väder ( C) Anmärkning/avvikelse 16W1 Skr KKA W2 Skr KKA W3 Skr KKA 27+ Områdesbeskrivning och övriga noteringar Signatur KKA Datum Ort Halmstad

19 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Bergsgård Lerhålet Karl Ludvig Krona/ Lars Söderqvist Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr 16W Förborrning (m) Skr diam 10 cm Borrvagn Geotch 605 DD Foderrör (m) Skr längd 1 m Djup GW Foderrör (ɸ) Ej mätbart pga torrt Provt.kategori B Stoppkod 90 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,30 F/saMu Anteckningar 0,30 0,65 sile 0,65 1,20 sile 1,20 2,00 sile Torrskorpa brun ljusgrå 2,00 ÖVRIGA ANMÄRKNINGAR

20 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Bergsgård Lerhålet Daniel Eriksson/KarlLudvig Krona Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr 16W Förborrning (m) Skr diam 10 cm Borrvagn Geotch 605 DD Foderrör (m) Skr längd 1 m Djup GW Foderrör (ɸ) Ej mätbart pga Faller igen 1,2 Provt.kategori B Stoppkod 90 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,30 F/saMu 0,30 0,40 Sa Anteckningar 0,40 0,70 sile 0,70 1,30 sile 1,30 2,00 sile Torrskorpa brun lljusgrå 2,00 ÖVRIGA ANMÄRKNINGAR

21 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Bergsgård Lerhålet KarlLudvig Krona/Lars Söderqvist Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr 16W Förborrning (m) Skr diam 10 cm Borrvagn Geotch 605 DD Foderrör (m) Skr längd 1 m Djup GW Foderrör (ɸ) Ej mätbart pga Provt.kategori B Stoppkod 90 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,30 F/saMu 0,30 0,45 Sa 0,45 0,60 lesasi Anteckningar 0,60 1,00 sile 1,00 1,30 sile 1,30 2,00 sile Torrskorpa brun ljusgrå 2,00 2,70 sile(_fsa_) 2,70 3,35 sile_fsa_ 3,35 3,65 sifsa 3,65 3,90 sile 3,90 4,00 (si)le 4,00 4,00 ÖVRIGA ANMÄRKNINGAR
