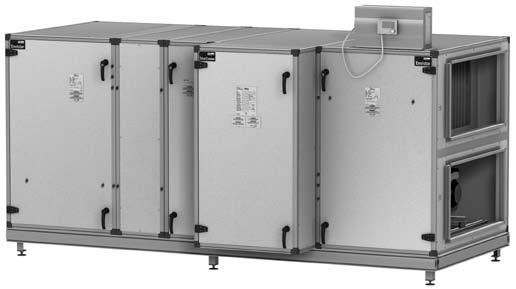

Drift- och skötselanvisningar Envistar Flex

Transkript

1 Luftbehandlingsaggregat Drift- och skötselanvisningar Objekt:...

2

3 Drift- och skötselanvisningar Sida Innehållsförteckning Aggregatspecifikation Stl Säkerhet Skötsel Tillsynsintervaller. Reservdelar Drift. Igångkörningsföreskrifter aggregat 5. Inkopplingsanvisningar och avsäkringar 6 Skötsel. Filter (kod ELEF), engångstyp 0 Tilluft G F6 F7 F8/F9 P C7 Frånluft G F6 F7 F8/F9 C7. Återvinnare rotor EXA. Plattvärmeväxlare 6 EXC. Luftvärmare vatten 7 ESET-VV, MIE-CL/ELEV ESET-TV, MIE-CL/ELTV.5 Luftvärmare El 8 ESET-EV, MIE-CL/ELEE Eff.var..6 Luftkylare vatten/direktexpansion 9 ESET-VK, MIE-CL/ELBC ESET-DX, MIE-CL/ELBD.7 Fläktenhet (kod ENF) 0.8 Spjäll (kod EMT-0, ESET-TR).9 Ljuddämpare (kod EMT-0, MIE-KL) Kodnycklar Bilaga Kylprodukter StarCooler

4 Sida Drift- och skötselanvisningar Den fortlöpande skötseln av detta aggregat ska utföras av den som har nödvändig kännedom om luftbehandlingsanläggningars skötsel.. Säkerhet Låsbar säkerhetsbrytare Låsbar säkerhetsbrytare ska var placerad i aggregatets omedelbara närhet. VARNING! Säkerhetsbrytaren får inte användas för normal start eller stopp av aggregatet. Aggregatet ska startas och stoppas med hjälp av styrutrustningens manöver display. Säkerhetsbrytaren ska låsas i 0-läge vid servicearbeten. Inspektionsluckor VARNING! Innan ingrepp görs i aggregatet ska säkerhetsbrytaren låsas i 0-läge. Vänta sedan minst minuter innan inspektionsluckor öppnas. Samtliga luckor framför rörliga delar ska normalt vara låsta, beröringsskydd finns ej. Vid ingrepp låses luckorna upp med medlevererad nyckel. Elanslutning VARNING! Elektrisk anslutning och övriga eltekniska arbeten får endast utföras av behörig elektriker eller av servicepersonal som anvisats av IV Produkt. VARNING! Roterande fläkthjul. Aggregaten får ej spänningsättas förrän samtliga kanaler är anslutna.

5 Drift- och skötselanvisningar Sida. Skötsel Den fortlöpande skötseln av detta aggregat kan utföras antingen av den som normalt ansvarar för fastighetsskötseln eller kan avtal tecknas med välrenommerat servicebolag.. Tillsynsintervaller. Förlängd garanti Serviceschemat innefattar service- och tillsynsåtgärder på funktionsdelar som kan ingå i luftbehandlingsaggregatet. Aggregatet innehåller en eller flera av dessa funktionsdelar. De delar som är aktuella är markerade på lista i innehållsförteckningen, se sid. Serviceschema Var 000 h/6 mån * Beskrivning Filter tilluft (kod ELEF) Tryckfallskontroll, sid 0 Filter frånluft (kod ELEF) ev byte Återvinnare rotor (kod EXA) Kontroll och rengöring sid Plattvärmeväxlare (kod EXC) Kontroll och rengöring sid 6 Luftvärmare vatten Kontroll och rengöring sid 7 (kod ESET-VV, MIE-CL/ELEV, ESET-TV, MIE-CL/ELTV) Luftvärmare El Kontroll och rengöring sid 8 (kod ESET-EV, MIE-CL/ELEE) Luftkylare vatten/direktexpansion Kontroll och rengöring sid 9 (kod ESET-VK, MIE-CL/ELBC, ESET-DX, MIE-CL/ELBD) Fläktenhet (kod ENF) Kontroll och rengöring sid 0 Spjäll (kod EMT-0, ESET-TR) Kontroll och rengöring sid Ljuddämpare (kod EMT-0, MIE-KL) Kontroll och rengöring sid Kylaggregat StarCooler med kylåtervinning Kontroll och rengöring separat häfte * Var 000:e drifttimme eller 6:e månad beroende på vad som inträffar först. I miljöer med hög stofthalt i till- och/eller frånluft ska tillsyn av aggregatet ske oftare. I de fall leveransen omfattas av 5-årsgaranti, i enlighet med ABM 07 med tillägg ABM-V 07 eller i enlighet med NL 0 med tillägg VU0, bifogas IV Produkt Service- och garantibok. För att göra anspråk på förlängd garanti måste en komplett dokumenterad och undertecknad IV Produkt Service- och garantibok kunna uppvisas..5 Reservdelar Reservdelar och tillbehör till detta aggregat beställs hos IV Produkts närmaste försäljningskontor. Vid beställning ska produktkoden anges. Koden finns på separat dataskylt, placerad på respektive funktionsdel. Till aggregaten finns en separat reservdelslista.

6 Sida Drift- och skötselanvisningar Drift. Igångkörningsföreskrifter aggregat är ett modulaggregat uppbyggt av blockdelar, komponenter för kanalmontage och funktionsinredningar. De kräver ingen särskild igångkörning av certifierad person. Entreprenören ska innan igångkörning ombesörja följande:. Inkoppling av kraft via låsbar säkerhetsbrytare.. Inkoppling av värme/kyl-batteri.. Anslutning av samtliga kanaler. VARNING! Roterande fläkthjul. Aggregaten får ej spänningsättas förrän samtliga kanaler är anslutna.

7 Drift- och skötselanvisningar Sida 5. Inkopplingsanvisningar och avsäkringar Aggregat inkl. styr Säkerhetsbrytare Elscheman Säkerhetsbrytare bör monteras och inkopplas på respektive kraftmatning. För elscheman till aggregat med styrutrustning, se orderunika elscheman bifogade med aggregatleveransen. Avsäkring aggregatfunktioner Aggregatfunktionerna kraftmatas separat, följande avsäkringar rekommenderas. Ventilation Kylaggregat Storlek E 0 Effektvar. Effektvar. Effektvar. Elbatteri 00 0V+N 6AT 6AT 50 0AT 0AT 90 0AT 6AT 6AT 6AT 5AT AT 6AT AT 6AT 6AT 5AT 6AT 6AT 5AT AT 0AT 5AT AT 0AT 50AT 50AT 50AT 6AT För elbatterier, se rekommenderade avsäkringar på följande sidor AT AT 0AT 0AT 6AT 80AT 70 0AT 6AT 6AT 80AT 00AT 850 0AT 6AT 80AT 80AT 80AT 5AT

8 Sida 6 Drift- och skötselanvisningar Komponenter exkl. styr Följande inkopplingsanvisningar gäller för aggregat som levereras utan styrutrustning. Fläkt/filterdel storlek 00 (kod ENF) PE L N NO COM NC GND Ain U VIT BRUN ROSA GRÅ + MATNING 0V~ 50Hz LARM (SLUTER MELLAN COM-NO VID LARM) STYRNING 0-0V= Fläkt/filterdel storlek , 70-, 850- (kod ENF) X0 X0 PE L L L 8 6 VIT BRUN ROSA GRÅ GUL GRÖN + MATNING 00V~ 50Hz LARM (SLUTER MELLAN - VID LARM) STYRNING 0-0V= START/ STOPP Rek. avsäkring 0AT Storlek 90 Fläktvariant / rek. avsäkring 0 0AT 0AT 0AT 0AT Fläkt/filterdel storlek 50 (kod ENF) 0 0AT 0AT 0AT PE L L L MATNING 00V~ 50Hz 00 0AT 60 0AT 0AT 0AT 0AT NO COM NC VIT BRUN LARM (SLUTER MELLAN COM-NO VID LARM) AT 0AT 6AT 6AT 6AT 6AT 6AT GND Ain U ROSA GRÅ + STYRNING 0-0V= AT 6AT se nästa sida se nästa sida se nästa sida Rek. avsäkring 0AT

9 Drift- och skötselanvisningar Sida 7 Fläkt/filterdel storlek 70-, 850-, 850- (kod ENF) FLÄKT B FLÄKT A PE L L MATNING 00V~ 50Hz PE L L MATNING 00V~ 50Hz X0 L VIT BRUN L VIT BRUN LARM (SLUTER MELLAN - VID LARM) 8 ROSA GRÅ 8 ROSA GRÅ + STYRNING 0-0V= X0 6 BLÅ 9 6 GUL GRÖN START/ STOPP Rek. avsäkring 6AT Återvinnare rotor (kod EXA) L N PE MATNING 0V~ 50Hz VIT BRUN + STYRNING 0-0V= 6 7 KYLÅTERVINNING (SLUTEN KONTAKT GER FULLT VARVTAL) GRÖN GUL LARM (SLUTER VID LARM) Rek. avsäkring 0AT

10 Sida 8 Drift- och skötselanvisningar Kylaggregat StarCooler (kod ECU) och StarCooler med kylåtervinning (kod ECR) Luftvärmare El 7 kw (kod ESET-EV) 6 N PE 0 0 MATNING 50Hz LARM (SLUTER VID LARM) L L L PE L N PE MATNING 00 V~ MANÖVER 0 V~ 0 0 DRIFTIND. FRÅN TILL- OCH FRÅNLUFTSFLÄKT Y G0 + STYRNING 0-0 V= STYRNING 0-0 V= NC NO LARM (SLUTER MELLAN - VID LARM) Storlek Effektvariant / rek. avsäkring A 0A 5A 5A A 0A 50A 6A 6A 80A 50A 50A 6A 80A 80A 80A 00A 5A Effektvariant / rek. avsäkring Storlek A 0A 6A 0A 5A A 0A Luftvärmare El 0 kw 5A 0A 0A 0A 0A

11 Drift- och skötselanvisningar Sida 9 (kod ESET-EV) L L L PE L N PE Y G0 G + V~ MATNING 00 V~ MANÖVER 0 V~ STYRNING 0-0 V= Luftvärmare El (kod MIE-EL/ELEE) L L L PE Y L N PE G0 + MATNING 00 V~ MANÖVER 0 V~ STYRNING 0-0 V= NC NO LARM (SLUTER MELLAN - VID LARM) NC NO LARM (SLUTER MELLAN - VID LARM) Effektvariant / rek. avsäkring Storlek A 6A 50A 80A 80A 00A 6A 80A 5A 5A 60A Effektvariant / rek. avsäkring Storlek A 6A A 50 6A 5A 0A 90 6A 5A 6A 0 0A 0A 80A 00 5A 0A 80A 60 5A 50A 00A 80 5A 80A 60A 600 0A 80A 00A 70 80A 60A 00A A 60A 00A Effektvariant / rek. avsäkring Storlek A 80A 50 80A 00A 90 00A 60A 0 5A 00A 00 60A 00A 60 00A

12 Sida 0 Drift- och skötselanvisningar Skötselanvisningar. Filter (kod ELEF), engångstyp Filter Filter Luftfilter i en luftbehandlingsanläggning ska förhindra damm och stoft att komma in i byggnaden. De ska också skydda aggregatets känsliga delar, exempelvis batterier och återvinnare, från nedsmutsning. Avskiljningseffekten kan variera mycket mellan olika filtertyper. Förmågan att ackumulera stoft varierar också mycket kraftigt. Det är därför viktigt att använda filter av samma kvalitet och kapacitet vid filterbyte. Avskiljningsklass anges med standardbeteckningar G grundfilter och F6F9 som är finfilter. Högre siffra betyder högre avskiljningsgrad. Filterna är avsedda för engångsbruk. Om filterna blir igensatta minskar aggregatets kapacitet. Filterna ska därför bytas om tryckfallet över filtret överstiger angivet sluttryckfall. Det är viktigt att aggregatet stoppas i samband med filterbyte så att inte damm som lossnar sugs in i aggregatet. Därför ska också filterdelarna rengöras i samband med byte. Kontroll Kontrollera tryckfallen över filterna. Tryckfallen mäts med manometer an sluten till sonderna. Sonderna är anslutna på vardera sidan av filterna. Om angivet sluttryckfall har uppnåtts ska filtret bytas.

13 Drift- och skötselanvisningar Sida Filterdata Storlek Filtertyp Antal filter Ram Mått (mm) Längd Filteryta total (m²) Påsfilter G , Påsfilter F6F , Panelfilter P , Aluminiumfilter , Kolfilter C7 Påsfilter G Påsfilter F6F9 Panelfilter P Aluminiumfilter Kolfilter C ,6 9,8 0,5 0,5 8,0 Påsfilter G 60,8 Påsfilter F6F9 55,0 Panelfilter P ,7 Aluminiumfilter 5 0,7 Kolfilter C7 9 6,0 Påsfilter G 60,8 Påsfilter F6F9 55,0 Panelfilter P ,7 Aluminiumfilter 5 0,7 Kolfilter C7 9 6,0 Påsfilter G Påsfilter F6F9 Panelfilter P Aluminiumfilter Kolfilter C7 Påsfilter G Påsfilter F6F9 Panelfilter P Aluminiumfilter Kolfilter C ,0 6, 0,9 0,9 9,5 8,,9,, 6,5

14 Sida Drift- och skötselanvisningar Storlek Filtertyp Antal filter Ram Mått (mm) Längd Filteryta total (m²) Påsfilter G ,8 Påsfilter F6F , 80 Panelfilter P ,6 Aluminiumfilter 5 5,5 Kolfilter C7 9 9,5 Påsfilter G 60 60,0 Påsfilter F6F ,7 600 Panelfilter P ,8 Aluminiumfilter 5 5,7 Kolfilter C Påsfilter G 60 60, Påsfilter F6F ,0 70 Panelfilter P , Aluminiumfilter 5 5,0 Kolfilter C ,0 Påsfilter G , Påsfilter F6F ,0 850 Panelfilter P ,8 Aluminiumfilter 8 5,8 Kolfilter C ,0

15 Drift- och skötselanvisningar Sida Filterbyte VARNING! Före arbetets början:. Stoppa aggregatet.. Vrid säkerhetsbrytaren till 0-läge och lås den. Byte av filter. Lossa excenterskenorna.. Ta bort det gamla filtret genom att dra det mot dig.. Rengör filterskåpen.. Sätt in det nya filtret, tryck in excenterskenorna och stäng inspektionsluckan. 5. Om det finns fast monterad filtervakt: sätt fast sonderna på vardera sidan av filtret. 6. Starta aggregatet.

16 Sida Drift- och skötselanvisningar. Återvinnare rotor (kod EXA) Återvinnare rotor (kod EXA) Återvinnarens uppgift är att återvinna värme ur frånluften och överföra denna värme till tilluften. Därigenom reduceras effektbehovet och energiförbrukningen. Bristfällig funktion hos återvinnaren genom minskad återvinningsgrad innebär ökad energiförbrukning. Det innebär också att projekterad tilluftstemperatur inte uppnås vid låga utetemperaturer. En tänkbar anledning till reducerad återvinningsgrad kan vara att rotorn roterar för långsamt eftersom drivremmen slirar. Varvtalet ska ej understiga 8 r/min vid full återvinning. Det är inte vanligt att rotorns kanaler sätts igen av stoft, eftersom rotorn normalt är självrensande. Det kan dock hända om stoftet är av klibbig natur. En reducering av frånluftsflödet, t ex genom försmutsning av frånluftsfilter, medför reducerad återvinningsgrad.

17 Drift- och skötselanvisningar Sida 5 Kontroll VARNING! Före arbetets början:. Stoppa aggregatet.. Vrid säkerhetsbrytaren till 0-läge och lås den. Undvik att beröra rotorns inlopp och utloppsytor med händer eller verktyg.. Kontrollera att rotorn roterar lätt. Om den går trögt, kan tätningsborsten justeras.. Kontrollera att rotorns tätningsborst tätar mot sidoplåtarna, och att den inte är sliten. Tätningsborsten är en slitagedetalj som kan justeras eller bytas vid behov.. Kontrollera att drivremmen är sträckt och inte slirar. Om remmen slirar måste den avkortas. Rotorns varvtal ska vara minst 8 r/min vid full återvinning.. Kontrollera att drivremmen är oskadd och ren. 5. Kontrollera att rotorns luftinloppsytor inte är belagda med damm eller annan förorening. 6. Kontrollera tryckbalansen, se bild nedan. ESET-TR P P P P Kontroll av tryckbalansen För att säkerställa renblåsningssektorns funktion, ska undertryck P vara större än P. I annat fall kan trimspjäll ESET-TR användas på frånluftssidan för att strypa in rätt tryckbalans. Rengöring Smörjning Ta bort damm genom försiktig dammsugning med mjuk borste. Vid starkare och fet nedsmutsning kan rotorn sprayas med vatten, tillsatt med diskmedel (av typ som inte korroderar aluminium). Tryckluft med lågt tryck (max 6 bar) kan användas för renblåsning. Munstycket får inte hållas närmare rotorn än 50 mm. Lager och drivmotor är permanentsmorda och kräver ingen smörjning.

18 Sida 6 Drift- och skötselanvisningar. Plattvärmeväxlare (kod EXC) Plattvärmeväxlare (kod EXC) Plattvärmeväxlarens primära uppgift är att återvinna värme ur frånluften och överföra denna värme till tilluften varigenom energiförbrukningen reduceras. Bristfällig funktion hos plattvärmeväxlaren genom minskad återvinningsgrad innebär primärt ökad energiförbrukning samt sekundärt att projekterad tilluftstemperatur ej kan erhållas vid låga utetemperaturer. Tänkbara anledningar till reducerad återvinningsgrad kan vara försmutsning av de värmeutbytande ytorna eller att förbigångsspjäll ej stänger helt. En reducering av frånluftsflödet t ex genom försmutsning av frånluftsfilter medför reducerad återvinningsgrad. Problematiken med isbildning i värmeåtervinningsaggregatens frånluftsdel bör speciellt observeras. Uppstår driftstörningar orsakade av isbildning bör återvinningsaggregatets frostskyddsutrustning kontrolleras med avseende på funktion. Kontroll VARNING! Före arbetets början:. Stoppa aggregatet.. Vrid säkerhetsbrytaren till 0-läge och lås den.. Vänta i tre minuter innan fläktdelen öppnas. Inspektera lamellerna med avseende på försmutsning. Inspektion kan utföras genom t ex inspektionslucka till filterdel. Kontrollera avfrostningsautomatik och se till att förbigångsspjäll sluter tätt när avfrostning inte pågår. Rengöring Erfordras rengöring kan detta utföras genom dammsugning, blåsning med tryckluft eller genom användning av rengöringsmedel avpassat för aluminium samt spolning med varmvatten. Rengöringen utförs bäst med att genomspola varje enskild luftkanal med vatten (eventuellt med tillsats av vanligt rengöringsmedel som ej korroderar aluminium) över hela värmeväxlarens längd. Vid drifttemperaturer under 0 C ska värmeväxlarpaketet vara torrt innan igångsättning. Bottenkaret under värmeväxlaren med tillhörande avlopp och vattenlås bör samtidigt kontrolleras. Vattenlås utan backventil skall vara vattenfyllt.

19 Drift- och skötselanvisningar Sida 7. Luftvärmare vatten (ESET-VV, MIE-CL/ELEV), Luftvärmare vatten Thermoguard (ESET-TV, MIE-CL/ELTV) Luftvärmare vatten (kod ESET-VV) och Luftvärmare vatten (kod MIE-CL/ELEV) Värmebatteriet består av ett antal kopparrör med påpressade aluminiumlameller. Batteriets kapacitet försämras om det blir stoftbeläggning på batteriytorna. Förutom att värmeöverföringen försämras ökar tryckfallet på luftsidan. Även om anläggningen är försedd med bra filter avsätts med tiden stoft på batterilamellernas framkant (inloppssidan). För att utnyttja full effekt måste batteriet vara väl avluftat. Luftning görs i rörledningar genom luftskruvar i röranslutningar och/eller luftklocka. Kontroll. Kontrollera batteriets lameller med avseende på mekanisk åverkan.. Kontrollera att batteriet inte läcker. Rengöring Luftning Funktion Om lamellerna på batterierna är smutsiga: rengör genom att dammsuga dem från inloppssidan. Alternativt kan man försiktigt blåsa dem rena från utloppssidan. Vid svårare nedsmutsning: spraya på varmt vatten med tillsats av disk-medel (av typ som inte korroderar aluminium). Avlufta vid behov värmebatteri och rörledningar. Luftskruvar finns upptill på batteriet eller anslutningsledningarna. Kontrollera att värmecirkulationen fungerar. Detta kan ske genom tillfällig höjning av temperaturinställningen (börvärdet). Tillkommande skötsel för Thermoguard (kod ESET-TV, MIE-CL/ELTV). Säkerhetsventilens funktion ska kontrolleras regelbundet (minst gång/år). Ifall en läckande ventil upptäcks, beror detta normalt på att smuts från rörsystemet lagt sig i ventilsätet. I normala fall räcker det med att försiktigt vrida ventilratten och på så vis "spola" ventilsätet rent från smuts. Vid fortsatt läckage måste säkerhetsventilen bytas ut, varvid ventil av samma typ och öppningstryck måste användas.. Eventuella avstängningsventiler på tillopp och retur får ej vara stängda vid frysfara.. Om ett Thermoguard-batteri har frusit, måste det tinas upp helt innan det åter tas i drift. Ifall värmeåtervinnare är installerad före batteriet är det ofta tillräckligt att köra återvinningen för att tina upp batteriet. Om inte detta går måste någon extern värmekälla användas för att tina upp batteriet. Viktigt! För att säkerställa funktionen av Thermoguard-batteriet måste hela batteriet tillåtas tina upp innan batteriet åter tas i full drift. Kontrollera vid uppstart att vätska cirkulerar i hela batteriet.

20 Sida 8 Drift- och skötselanvisningar.5 Luftvärmare El (kod ESET-EV, MIE-EL/ELEE) Luftvärmare El (kod ESET-EV) och Luftvärmare El (kod MIE-EL/ELEE) Värmebatteriet består av nakna elstavar. Kraftig nedsmutsning kan medföra att elstavarna får för hög temperatur. Detta kan medföra att stavarnas livslängd förkortas. Det kan också medföra lukt av bränt damm och i värsta fall brandrisk. Överhettade elstavar kan bli deformerade eller lossna från sina upphängningar och ge ojämn värmning av luften. Kontroll Rengöring Funktion Kontrollera att elstavarna sitter på plats och inte är deformerade. Ta bort eventuella föroreningar genom dammsugning eller avtorkning.. Simulera minskat effektbehov genom tillfällig sänkning av temperaturinställningen (börvärdet), så att samtliga elsteg (kontaktorer) går i frånläge.. Öka därefter börvärdesinställningen kraftigt och kontrollera att elstegen går in.. Återställ temperaturinställningen.. Stoppa aggregatet (OBS! Bryt inte med säkerhetsbrytaren). Samtliga elsteg ska falla ur (=kontaktorerna i frånläge). Aggregatets stopp kan vara fördröjt c:a 5 minuter för att kyla bort den värmeenergi, som är lagrad i luftvärmaren. Elbatteriet är försett med dubbla temperaturbegränsare. Det automatiskt återgående ska vara inställt på 70 C. Överhettningsskyddet med manuell återställning bryter vid ca 0 C och är placerat på täcklocket på sidan av batteriet. Innan återställning ska orsaken till överhettningen klarläggas och åtgärdas. Observera att risken för överhettning ökar med minskat luftflöde. Lufthastigheten bör inte understiga,5 m/s.

21 Drift- och skötselanvisningar Sida 9.6 Luftkylare vatten (kod ESET-VK, MIE-CL/ELBC), Luftkylare direktexpansion (kod ESET-DX, MIE-CL/ELBD) Luftkylare (kod ESET-VK, EXET-DX) och luftkylare (kod MIE-CL/ELBC, MIE-CL/ELBD) Kylbatteriet består av ett antal kopparrör med påpressade aluminiumlameller. Batteriets kapacitet försämras om det blir stoftbeläggning på batteriytorna. Förutom att värmeöverföringen försämras ökar tryckfallet på luftsidan. Även om anläggningen är försedd med bra filter avsätts med tiden stoft på batterilamellernas framkant (inloppssidan). Under kylbatteriet finns ett kar med avlopp för avledning av kondensvatten och efter kylbatteriet finns i vissa fall en droppavskiljare som hindrar att vattendroppar följer med luftströmmen. Kontroll Kontrollera:. batteriets lameller med avseende på mekanisk åverkan. att batteriet inte läcker. att kylan är jämnt fördelad över batteriytan (vid drift). bottenkar och avlopp med vattenlås (rengörs vid behov) 5. att vattenlås utan backventil är vattenfyllt. Rengöring Om lamellerna på batterierna är smutsiga ska dessa rengöras genom att de dammsugs från inloppssidan. Alternativt kan man försiktigt renblåsa dem från utloppssidan. Vid svårare nedsmutsning kan varmt vatten med tillsats av diskmedel som inte korroderar aluminium användas. Luftning (OBS! gäller endast ESET-VK och MIE-CL/ELBC) Avlufta vid behov vattenbatteri och rörledningar. Luftskruvar finns upptill på batteriet eller anslutningsledningarna. Funktion Kontrollera att vattencirkulationen fungerar. Detta kan ske genom tillfällig sänkning av temperaturinställningen (börvärdet).

22 Drift- och skötselanvisningar Sida 0.7 Fläktenhet Fläktarnas uppgift är att transportera luft genom systemet, dvs fläkten ska övervinna det strömningsmotstånd som finns i luftdon, kanaler och aggregat. Fläktarnas varvtal är avpassade för att ge rätt luftflöde. Ger fläktarna lägre flöde, medför detta att anläggningens funktion störs. Om tilluftsflödet är för lågt, blir det obalans i systemet, vilket kan leda till dåligt rumsklimat. Om frånluftsflödet är för lågt, blir ventilationseffekten för dålig. Dessutom kan obalansen leda till att fuktig luft trycks ut i byggnadskonstruktionen. En orsak till att fläktarna ger för litet luftflöde kan vara stoftbeläggning på fläkthjulens skovlar. Om en radialfläkt har fel rotationsriktning går luftflödet åt rätt håll, men med stor kapacitetsminskning. Kontrollera därför rotationsriktningen. VARNING! Före arbetets början:. Stoppa aggregatet.. Vrid säkerhetsbrytaren till 0-läge och lås den.. Vänta i tre minuter innan fläktdelen öppnas. Fläktenhet storlek 00 och 50. EC-motor med reglerenhet. Fläkthjul. Vibrationsdämpare Fläktenhet storlek Motor. Reglerenhet. Fläkthjul. Vibrationsdämpare

23 Drift- och skötselanvisningar Sida Fläkt Fläktenhet Fläktenhet Fläktenhet Kontroll. Storlek 0050: Lossa skruvarna (pos ) och sprintarna (pos ) och dra ut fläktenheterna (fläkt och motor är monterade på skenor). Storlek 9060: Lossa skruvarna (pos ) och sprintarna (pos ) och dra ut fläktenheterna (fläkt och motor är monterade på skenor). Storlek 80850: Åtkomst till fläkten sker normalt via inspektionsluckan. Vid behov demontera mittstolpe (pos ) och fast lucka (pos ), lossa skruvarna (pos ) och sprintarna (pos ) och dra ut fläktenheterna (fläkt och motor är monterade på skenor).. Kontrollera att fläkthjulen roterar lätt, är i balans och inte vibrerar. Kontrollera även att fläkthjulet är rent från anhopningar av partiklar. Obalans kan bero på beläggning eller skador på fläkthjulsskovlarna.. Lyssna på lagerljud från motorn. Om lagren är i sin ordning hörs ett svagt surrande ljud. Ett skrapande eller dunkande ljud kan betyda att lagren är skadade och då erfordras serviceåtgärd.. Kontrollera att fläkthjulen sitter fast och att de är förskjutna i sidled mot inloppskonorna. 5. Fläkthjul och motor är monterade på stativ försedda med gummidämpare. Kontrollera att dämparna sitter fast och är hela. 6. Kontrollera fästbultar samt upphängningsanordningar och stativ. 7. Kontrollera att packningar på anslutningsplåtar runt anslutningshålen är hela och sitter fast. 8. Kontrollera att mätslangarna sitter fast på respektive mätuttag. 9. Återmontera fläktenheterna. 0. Kontrollera luftflödena genom att mäta Δp i anslutningarna för flödesmätning. Δp används för att erhålla luftflödet i ett diagram som finns på aggregatet. Avläs tryckskillnaden Δp på mätröret. Gå in vid Δp i diagrammet, som är placerat på aggregatet, till aktuell aggregatstorlek och läs av flödet. Rengöring. Följ punkt -8 under Kontroll.. Torka ren fläkthjulens skovlar från eventuella beläggningar. Använd ett miljö vänligt avfettningsmedel.. Motorn ska utvändigt hållas ren från damm, smuts och olja. Rengör med torkduk. Vid kraftig nedsmutsning kan miljövänligt avfettningsmedel användas. Risk för invändig överhettning kan föreligga om tjocka smutslager hindrar kylning av statorstommen.. Dammsug sedan i aggregatet, så att dammet inte blåses ut i kanalsystemet. 5. Rengör övriga delar på samma sätt som fläkthjulen. Kontrollera att intags konorna sitter ordentligt fast. 6. Följ punkt 9-0 under Kontroll.

24 Sida Drift- och skötselanvisningar.8 Spjäll (kod ESET-TR, EMT-0) Spjäll (kod ESET-TR, EMT-0) Spjällens uppgift är att reglera luftflödet. Bristfällig funktion leder till störningar som kan få allvarliga följdproblem. Om uteluftspjället inte öppnar helt, reduceras luftflödet. Om uteluftspjället inte stänger helt när aggregatet stannar, kan värmebatteriet frysa sönder. Om spjället läcker, leder det till ökad energiförbrukning på grund av läckage orsakad av termiska stigkrafter. Kontroll Rengöring. Kontrollera ställdonets funktion.. Kontrollera att spjällen tätar när de ska vara stängda. Om inte, justera ställdonet så att det blir tätt (gäller inte trimspjäll).. Kontrollera tätningslister.. Om spjället ej fungerar, kontrollera så att det ej monterats någon skruv igenom drevmekanismen/spjällbladen som hindrar funktionen. Rengör spjällblad med torkduk. Vid kraftigare nedsmutsning kan ett miljövänligt avfettningsmedel användas.

25 Drift- och skötselanvisningar Sida.9 Ljuddämpare (kod EMT-0, MIE-KL) Ljuddämpare (kod EMT-0) och ljuddämpare (kod MIE-KL) Ljudfällans uppgift är att reducera ljudeffektnivån i systermet. Kontroll Rengöring Kontrollera att baffelelementen har hela och rena ytor. Åtgärda efter behov. Dammsug och/ eller våttorka samtliga ytor. Vid kraftigare rengöring kan roterande viskor av nylon användas.

26 Sida Drift- och skötselanvisningar Kodnycklar Blockdelar Fläktdel tilluft (kod ENF) ENF -a-b-c-d b - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 c - Fläktvariant E = 00, 50 0,,, = 90 0,, = 0-00, = 60,, = 80 0,,, = 600, = 70,, = 850 d - Elskåp invändigt ENFT-0 -a-b-c 00 = Utan 0 = Med ( endast vid utomhusutförande, ) Anslutningssats b - Hölje c - Anslutning nummer 00 = Standardisolering E = Isolering brandklass EI 0 0, 0, 0, 0, 0, 05 ENFT-0 Svängarmssats (storlek 00-90) ESET-0 -a-b Flödesmätare manometertyp b - Fläktvariant E = 00, 50 0,,, = 90 0,, = 0-00, = 60,, = 80 0,,, = 600, = 70,, = 850 ESET-06 -a-b Rostfri bottenplåt uteluftsintag b - Tilluft ESET-07 -a U = Uppe N = Nere Förfilter (endast tilluft) ELEF -a-b Filter b - Filterklass P, G, P6, F7, F8, F9, C7 MIET-FB -b b - Typ Filtervakt Elkoppling (kod ESEK) 0 = Manometer U-rör 0 = Manometer Kytölä 0 = Manometer Magnehelic ESEK -a-b-c-d-e-f-g b - Utförande c - Återvinn. rotor (kod EXA) d - Platt vvx (kod EXC) e - Kylagg. (kod ECU) f - Kylagg. kylåtervinn. (kod ECR) g - Återluftsdel (kod EBE) = Enhet = Block = Blockmodul (storlek 0-600) = Utomhus R = Med U = Utan P = Med U = Utan C = Med U = Utan R = Med U = Utan B = Med U = Utan Återvinnare rotor (kod EXA) EXA -a-b-c b - Hölje c - Rotortyp Tillbehör: EXAT-0-a 00 = Standardisolering E = Isolering brandklass EI 0 NO = Normal HY = Hygroskopisk NP = Normal Plus HP = Hygroskopisk Plus EX = Epoxi Kantförstärkt rotor (Endast för rotortyp NO/NP) Plattvärmeväxlare (kod EXC) EXC -a-b-c-d b - Hölje c - Plattväxlartyp d - Utförande 00 = Standardisolering E = Isolering brandklass EI 0 A = Aluminium B = Epoxi NO = Normal NP = Plus

27 Drift- och skötselanvisningar Sida 5 Kylaggregat StarCooler (kod ECU) ECU -a-b-c-d-e-f-g b - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 c - Effektvariant 0 = (storlek 00850) 0 = (storlek 00850) 0 = (storlek 70850) d - Vattenkyld kondensor e - Spänning f - Tilluft g - Insp. sida 0 = Utan = Med (endast vid effektvar. och ) 0 =, 50Hz U = Uppe N = Nere H = Höger V = Vänster Kylaggregat StarCooler med kylåtervinning (kod ECR) ECR -a-b-c-d-e-f-g-h b - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 c - Effektvariant 0 = (storlek 00850) 0 = (storlek 00850) 0 = (storlek 70850) d - Vattenkyld kondensor e - Spänning f - Rotor g - Tilluft h - Insp. sida Tillbehör: 0 = Utan = Med (endast vid effektvar. och ) 0 =, 50Hz NO = Normal HY = Hygroskopisk NP = Normal Plus HP = Hygroskopisk Plus U = Uppe N = Nere H = Höger V = Vänster ECRT-0 -a-c Delat utförande c - Effektvariant 0 = (storlek 00850) 0 = (storlek 00850) 0 = (storlek 70850) Återluftsdel (kod EBE) EBE -a-b b - Hölje Mediadel (kod EMR) 00 = Standardisolering E = Isolering brandklass EI 0 EMR -a-b-c- 600 b - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 c - Återluftsspjäll 0 = Utan = Med Komponenter för kanalmontage Spjäll (kod EMT-0, ESET-TR) EMT-0 -a ESET-TR -a Spjäll exkl. motor Spjäll med handreglage Luftvärmare vatten (kod ESET-VV, -TV) ESET-VV -a-b ESET-TV -a-b Luftvärmare vatten Luftvärmare vatten Thermoguard a - Storlek 00, 50, 90, 0, 00, 60 b - Effektvariant, Luftvärmare El (kod ESET-EV) ESET-EV -a-b a - Storlek 00, 50, 90, 0, 00, 60 b - Effektvariant,, (storlek 00),,, (storlek 50, 90, 0, 00, 60) Luftkylare vatten (kod ESET-VK) ESET-VK -a- a - Storlek 00, 50, 90, 0, 00, 60 Ljuddämpare (kod EMT-0) EMT-0 -a

28 Sida 6 Drift- och skötselanvisningar Funktionsinredningar Aggregathölje (kod EMM) EMM -a-b-c b - Modul 0, 5, 0, 5, 0, 5, 0, 5, 50, 55, 60, 65, 70, 75, 80 c - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 Inredning filter (kod MIE-FB) MIE-FB -a-b-c-d MIE-FC -a-b-c-d Inredning påsfilter Inredning panelfilter b - Modul c - Hölje d - Filterskenor ELEF -a-b 0 = för panelfilter FC 5 = för filterklasser AL, G, F6-F9 storlek 00 0 = för övriga filtertyper och storlekar 00 = Standardisolering E = Isolering brandklass EI0 ST = Standard SF = Syrafast rostfritt stål Filtersats b - Filterklass AL, G, P, F6-F9, C7 storlek Tillbehör filtersats: MIET-FB-0 MIET-FB-0 MIET-FB-0 Filtervakt manometer U-rör Filtervakt manometer Kytölä Filtervakt manometer Magnehelic Luftkylare/värmare (kod MIE-CL/ELEV/ELTV/ELBC/ELBD) MIE-CL -a-b-c Inredning b - Modul 0, 5, 0 c - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 ELEV -a-b Luftvärmare vatten b - Effektvariant 00, 0, 0, 0, 0 ELTV -a-b-c Luftvärmare vatten Thermoguard b - Effektvariant 00, 0, 0, 0, 0 c - Anslutningssida ELBC -a-b-c-d-e-f H = höger V = vänster Luftkylare vatten b - Effektvariant 0, 0, 0, 06, 08 c - Slinglängd d = Lamelldelning e = Dropp avskiljare f - Anslutningssida = Kort slinglängd = Lång slinglängd 0 =,0 mm 0 =,0 mm 0 = utan = med H = höger V = vänster ELBD -a-b-c-d-e-f Luftkylare DX b - Effektvariant 0, 0, 0 c - Slinglängd Databeräknas d = Lamelldelning 0 =,0 mm 0 =,0 mm e = Dropp avskiljare 0 = utan = med f - Anslutningssida H = höger V = vänster Tillbehör: ELBDT-0 -a Antal effektsteg luftkylare DX a - Antal effektsteg,, Tillbehör: MIET-CL 0 MIET-CL 0 MIET-CL 0 Luftningsventil Avtappningsventil T-rör för frysskydd och luftning/ avtappning

29 Drift- och skötselanvisningar Sida 7 Luftvärmare El (MIE-EL/ELEE) MIE-EL -a-b-c Inredning b - Modul 5, 0, 5, 5 c - Front ELEE -a-b-hs 00 = Standardisolering E = Isolering brandklass EI 0 Elvärmare b - Effektvariant 0,0,0 = = = 0000 Inspektion (MIE-KM) MIE-KM -a-b-c Inredning b - Modul 0, 5, 0 c - Hölje Tillbehör MIET-KM-0-a Tomdel (MIE-TD) 00 = Standardisolering E = Isolering brandklass EI 0 Luftfördelare MIE-TD -a-b-c Inredning b - Modul 0, 5, 0, 5, 0, 5, 0, 5, 50, 55, 60, 65, 70, 75, 80 c - Hölje Tillbehör MIET-TD-0-a 00 = Standardisolering E = Isolering brandklass EI 0 Droppskål Ljuddämpare (MIE-KL) MIE-KL -a-b-c-d Inredning b - Modul 0, 0, 0, 50, 60 c - Hölje d - Baffeltyp 00 = Standardisolering E = Isolering brandklass EI 0 EB = Ej utdragbar baffel UB = Utdragbar baffel Tillbehör Dukstos (kod EMMT-0) Flexibel väv, l = 050 mm. EMMT-0 -a Utomhusutförande (kod EMMT-0) EMMT-0 -a-b-c Utomhusutförande b - Antal plan, c - Antal leveransenheter Tillbehör: 0, 0, 0, 0, 05, 06, 07, 08, 09, 0 EMMT-0T -a-b Avluftshuv a - Storlek 060, 00, 50, 90, 0, 00, 60, 80, b - Fläkttyp EMMT-0G -a-0 FD Ytterväggsgaller Stativ (kod EMMT-05) EMMT-05 -a-b b - Längdintervall 0,,,,, 5 0 = 0000, = o.s.v. Inspektionsglas (kod EMMT-06, EMMT-) Plexiglas, ej till hölje E (Isolering brandklass EI0). EMMT-06 storlek EMMT- storlek 70, 850 Invändig belysning (kod EMMT-07) IP, med skyddsgaller. Lyftkonsol (kod EMMT-08) För aluminiumprofil.

30 Sida 8 Drift- och skötselanvisningar Enhetsutförande (kod EMMT-0) EMMT-0 -a-b 600 f - Antal leveransenheter 0, 0, 0, 0, 05, 06, 07, 08, 09, 0 Termometer (kod EMMT-6) Visartermometer, instickstyp, -0 till +0 C. Vattenlås (kod MIET-CL 0) Plast, inbyggd backventil. Styrutrustning -a-b-c-d a - Aggregat b - Motorstyrning c - Återvinning CST = Top CSC = Compact CSF = Flex inomhus CSU = Flex utomhus CSM = Flex V0 = Varvtalsstyrd -fas 0A-0V V = Varvtalsstyrd -fas 0A-0V V0 = Varvtalsstyrd -fas 0A-00V V = Varvtalsstyrd -fas 0A-00V V6 = Varvtalsstyrd -fas 6A-00V V66 = Varvtalsstyrd *-fas 6A-00V R = Roterande VVX P = Platt VVX d - Styrsystem CX = Siemens Climatix 600 UC = Styrutrustning till plint, utan processenhet (DUC) MK = Utan styrutrustning med kablage (fläktar och rotor plintkopplade) US = Utan styrutrustning och kablage Se även avsnitt Kodnyckel styrfunktioner/tillbehör i Envistar produktkatalog.
