INSTALLATIONSANVISNING FÖR FXR 08-15-22-30

1 INSTALLATIONSANVISNING FÖR FXR Värmeåtervinnare Exhausto AB Verkstadsgatan Mariestad Tel Fax

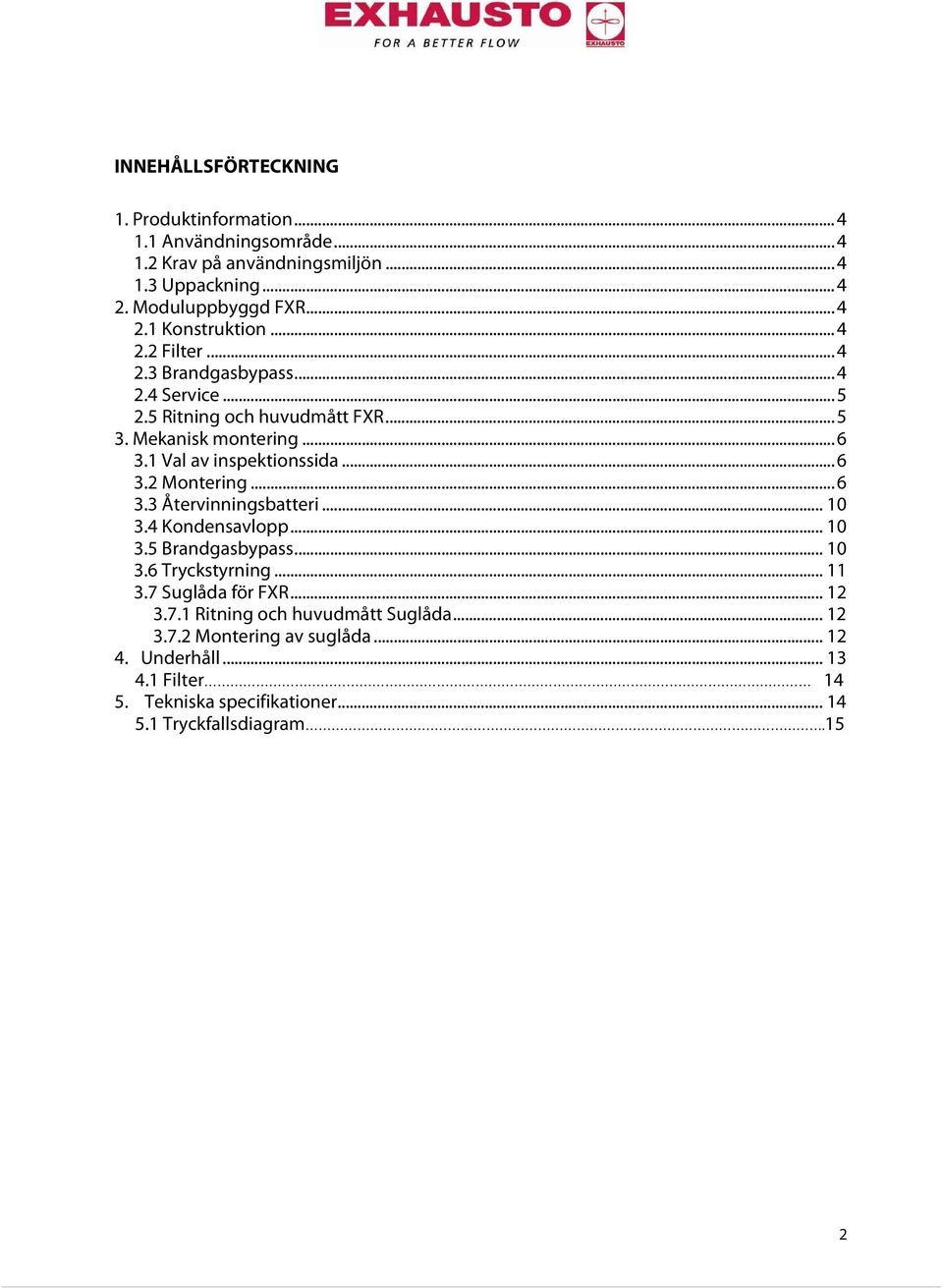

2 INNEHÅLLSFÖRTECKNING 1. Produktinformation Användningsområde Krav på användningsmiljön Uppackning Moduluppbyggd FXR Konstruktion Filter Brandgasbypass Service Ritning och huvudmått FXR Mekanisk montering Val av inspektionssida Montering Återvinningsbatteri Kondensavlopp Brandgasbypass Tryckstyrning Suglåda för FXR Ritning och huvudmått Suglåda Montering av suglåda Underhåll Filter Tekniska specifikationer Tryckfallsdiagram.15 2

..6 3.3 Återvinningsbatteri... 10 3.4 Kondensavlopp... 10 3.5 Brandgasbypass... 10 3.6 Tryckstyrning... 11 3.7 Suglåda för FXR... 12 3.7.1 Ritning och huvudmått Suglåda.

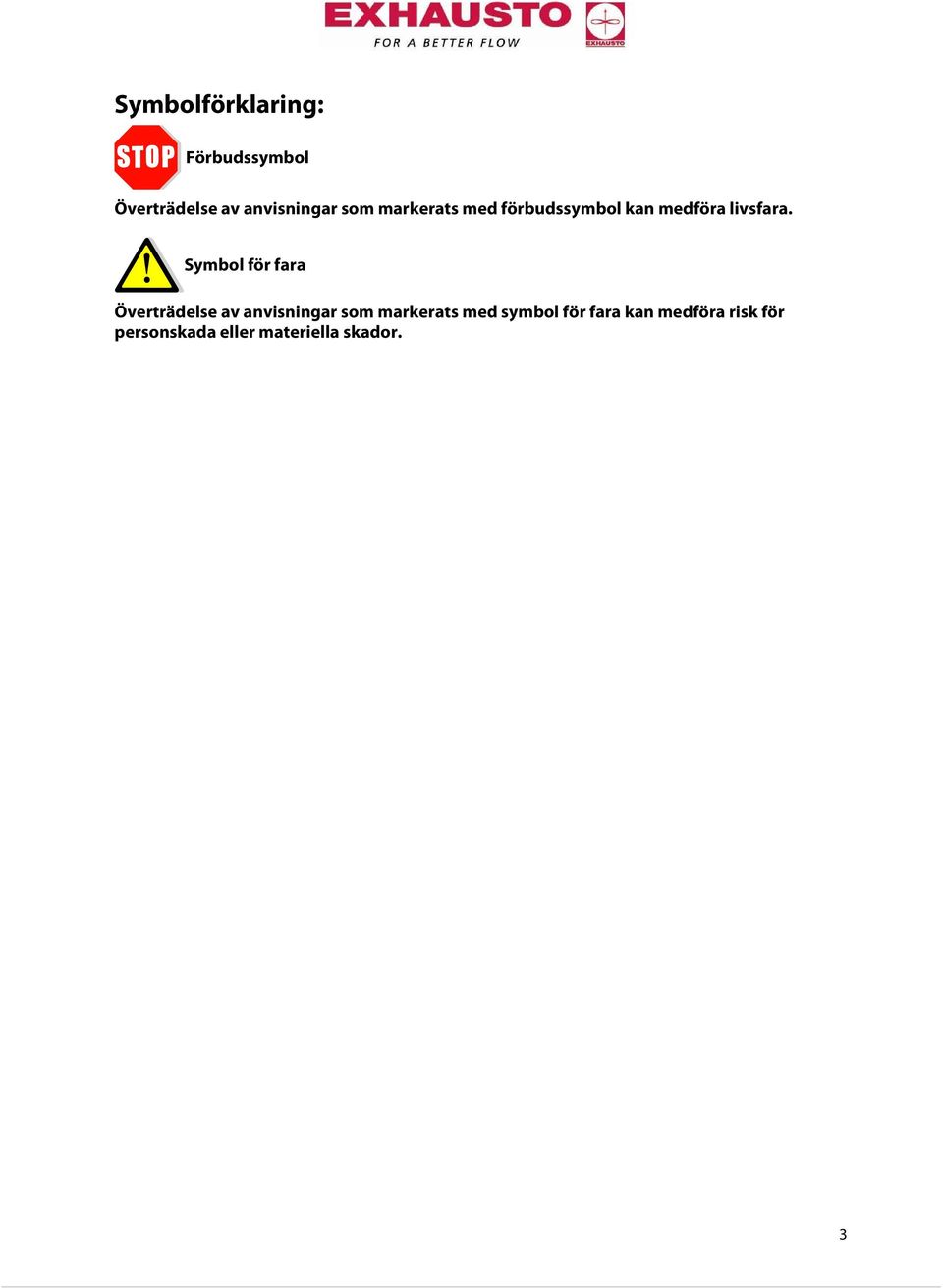

3 Symbolförklaring: Förbudssymbol Överträdelse av anvisningar som markerats med förbudssymbol kan medföra livsfara. Symbol för fara Överträdelse av anvisningar som markerats med symbol för fara kan medföra risk för personskada eller materiella skador. 3

Symbol för fara Överträdelse av anvisningar som markerats med

4 1. Produktinformation 1.1 Användningsområde Återvinnaren är avsedd att användas för värmeåtervinning i frånluftssystem. Återvinnaren placeras före frånluftsfläkten och dess återvinningsbatteri kopplas till en värmepump. 1.2 Krav på användningsmiljön Utrymmeskrav Framför FX behövs ett fritt utrymme för service enligt nedan: FXR08 FXR15 FXR22 FXR30 Utrymmeskrav 410 mm 570 mm 690 mm 760 mm Avlopp Avlopp för kondensvatten, se kapitlet Montering. 1.3 Uppackning FXR levereras liggande på rygg med inspektionssidan uppåt. En komplett FXR innehåller följande: 1 st batteridel 1 st filterdel 1 st tillbehörslåda 1 st filterlåda 1 st filtermanometer 2. Moduluppbyggd FXR 2.1 Konstruktion Återvinnaren FXR är modulbyggen och en komplett enhet innehåller återvinningsbatteri, filter och brandgasbypass. FXR är flexibel då man genom att ändra modulernas inbördes placering kan välja höger eller vänster inspektionssida. FXR är isolerad aluminiumprofiler och isolerade hörn av plast. Modulerna är klädda med dubbelväggiga luckor i aluzink vilka är isolerade med 50 mm mineralull, motsvarande EI30. FXR är försedd med justerbara fötter. 2.2 Filter Samtliga FX storlekar är försedda med påsfilter i filterklass F Brandgasbypass För att vid brand säkerställa fortsatt undertryck i kanalsystemet, oberoende av om filter och batteri sätts igen av brandstoft, är återvinnaren utrustad med brandgasbypass. Bypass-spjällets täthetsklass motsvarar Typ 2. Redovisat tryckfall över öppen bypass (brandläge) gäller vid blockerat filter/batteri. Vid brandindikering från brandautomatiken (t.ex EXHAUSTO BRC3) öppnar återvinnarens brandgasbypass (spänningslös är bypasskanalen öppen). Om EXHAUSTO automatik används (t.ex konstanttryckregulator MAC) ges även möjlighet till att fläkten samtidigt forceras till fullt varvtal i brandläget. 4

2 Krav på användningsmiljön Utrymmeskrav Framför FX behövs ett fritt utrymme för service enligt nedan: FXR08 FXR15 FXR22 FXR30 Utrymmeskrav 410 mm 570 mm 690 mm 760 mm Avlopp Avlopp för

2.4 Service Filterbyte och inspektion sker

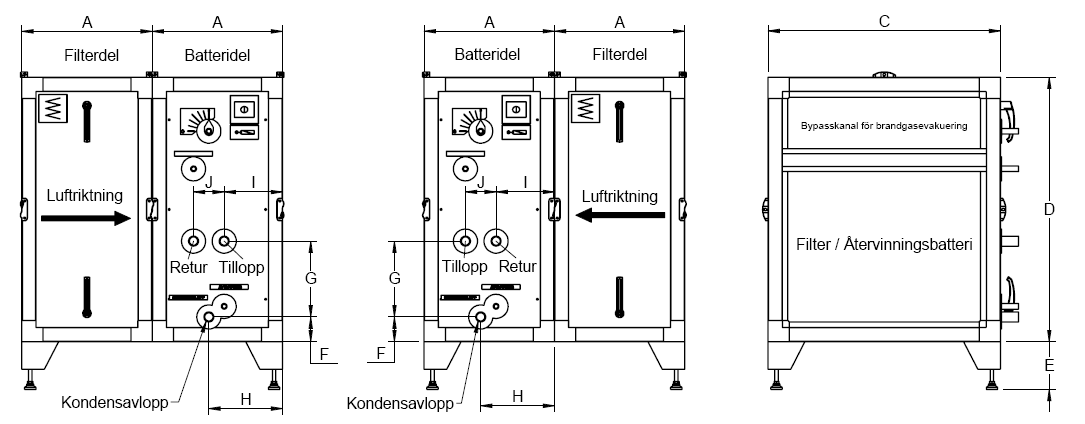

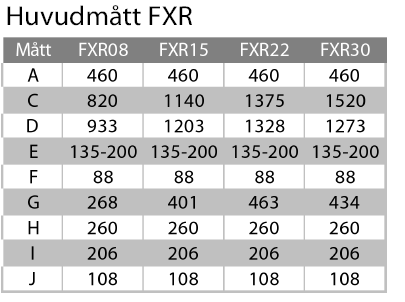

5 2.4 Service Filterbyte och inspektion sker via en handtagsförsedd lucka på fronten. Tryckfallet över filtret kan avläsas via filtermanometern på filterdelens ovansida. 2.5 Ritning och huvudmått FXR I nedanstående ritning anges huvudmåtten (alla mått i mm): 5

Tryckfallet över filtret kan avläsas via filtermanometern på

Delarna är symetriska och genom att ändra delarnas inbördes placering kan inspektionssida

2 Montering Så här monteras växlarens batteridel med filterdelen: 1.

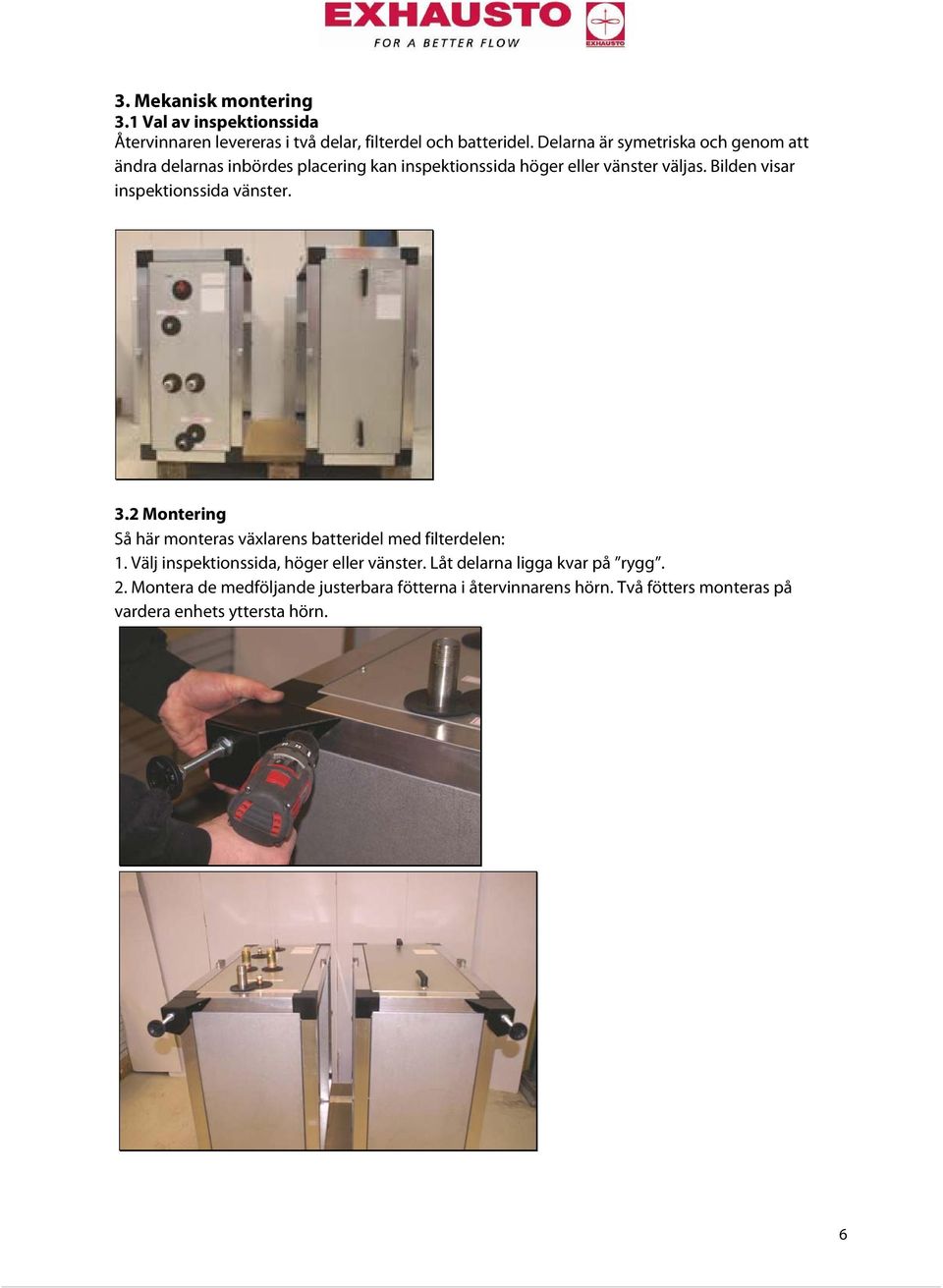

6 3. Mekanisk montering 3.1 Val av inspektionssida Återvinnaren levereras i två delar, filterdel och batteridel. Delarna är symetriska och genom att ändra delarnas inbördes placering kan inspektionssida höger eller vänster väljas. Bilden visar inspektionssida vänster. 3.2 Montering Så här monteras växlarens batteridel med filterdelen: 1. Välj inspektionssida, höger eller vänster. Låt delarna ligga kvar på rygg. 2. Montera de medföljande justerbara fötterna i återvinnarens hörn. Två fötters monteras på vardera enhets yttersta hörn. 6

Bilden visar inspektionssida vänster. 3.2 Montering Så här monteras växlarens batteridel med filterdelen: 1.

3. Montera den medföljande tätningslisten

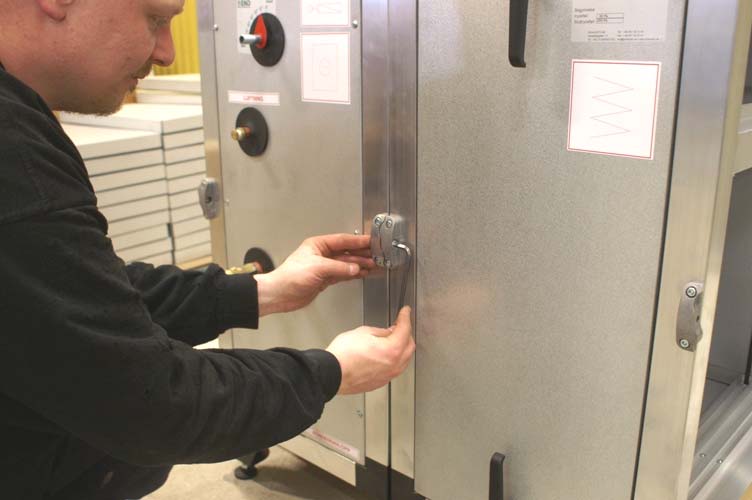

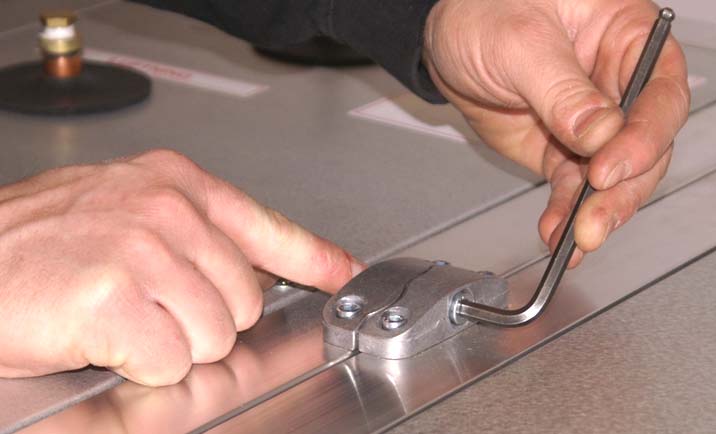

7 3. Montera den medföljande tätningslisten mellan delarna. 4.Sammanfoga de två modulerna med bultarna i skarvblecken på växlarens framsida och topp.. 5. Res växlaren upp på fötterna. 6. Montera ihop modulerna med bult/bultar i skarvblecken på växlarens baksida. 7

växlarens framsida och topp.. 5. Res växlaren upp på fötterna. 6.

7. Justera fötterna till rätt höjd så att återvinnaren står

Det är viktigt att återvinnaren ställs upp vågrätt,

filterdelen i den skena som sitter längst bort från

8 7. Justera fötterna till rätt höjd så att återvinnaren står vågrätt. Fötternas justermån är 32 mm. Det är viktigt att återvinnaren ställs upp vågrätt, eftersom detta påverkar uppsamling och avledning av kondensvatten. 8. Montera en av de två de medföljande filterkassetterna i filterdelen i den skena som sitter längst bort från batteridelen. 9. Montera en tätningslist på det andra filtrets lodräta kanter och skjut in filtren in skenan så att tätningen kommer mellan filtren. 8

8. Montera en av de två de medföljande filterkassetterna i filterdelen i den skena som sitter längst bort från

10. Montera manometer för filtertryckfall.

Anslut slangarna på mätuttagens undersida till de monterade nipplarna inuti filterdelen.

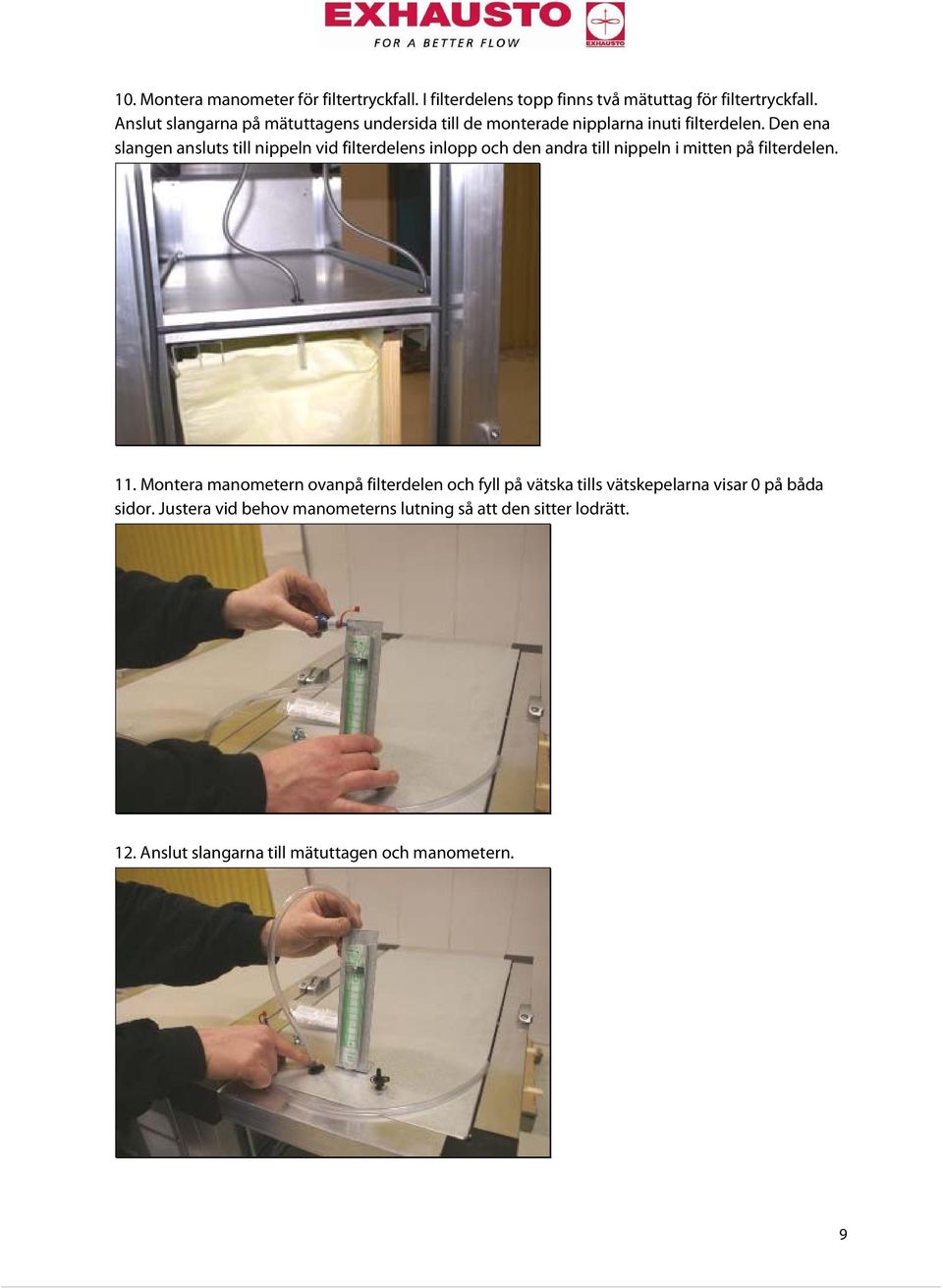

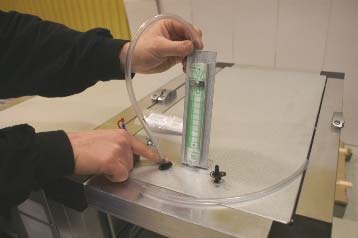

9 10. Montera manometer för filtertryckfall. I filterdelens topp finns två mätuttag för filtertryckfall. Anslut slangarna på mätuttagens undersida till de monterade nipplarna inuti filterdelen. Den ena slangen ansluts till nippeln vid filterdelens inlopp och den andra till nippeln i mitten på filterdelen. 11. Montera manometern ovanpå filterdelen och fyll på vätska tills vätskepelarna visar 0 på båda sidor. Justera vid behov manometerns lutning så att den sitter lodrätt. 12. Anslut slangarna till mätuttagen och manometern. 9

Den ena slangen ansluts till nippeln vid filterdelens inlopp och den andra till nippeln i mitten på filterdelen. 11.

3.3 Återvinningsbatteri Anslutning Anslut batteriets uttag för tillopp och retur. Returledningen skall anslutas till det uttag som sitter närmast filterdelen för att erhålla motströmskoppling.

4 Kondensavlopp Anslutning Led kondensavloppet till golvavlopp eller liknande. Kondensavloppet skall förses med vattenlås.

10 3.3 Återvinningsbatteri Anslutning Anslut batteriets uttag för tillopp och retur. Returledningen skall anslutas till det uttag som sitter närmast filterdelen för att erhålla motströmskoppling. Montera de medföljande märkskyltarna för Tillopp och Retur vid resp. anslutning. Avluftning Vid påfyllning kan batteriet avluftas genom uttaget Avluftning. 3.4 Kondensavlopp Anslutning Led kondensavloppet till golvavlopp eller liknande. Kondensavloppet skall förses med vattenlås. Frysrisk Om återvinnaren placeras i kallt utrymme skall kondensledningen isoleras och hållas frostfri. 3.5 Brandgasbypass Spjällställdon Ställdonet till brandgasbypass-spjället monteras på spjällaxeln. Kontrollera att spjället är i helt öppet läge och att ställdonets fjäder är förspänd enligt fabrikantens anvisningar. 10

11 3.6 Tryckstyrning Tryckgivare Om anläggningen tryckstyrs (t.ex. av EXHAUSTO konstanttryckregulator MAC) skall tryckgivaren placeras före värmeåtervinnaren, EJ mellan värmeåtervinnare och fläkt! 11

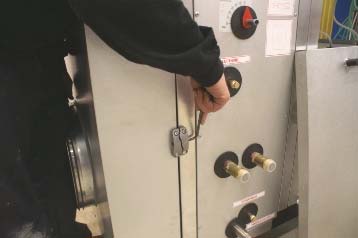

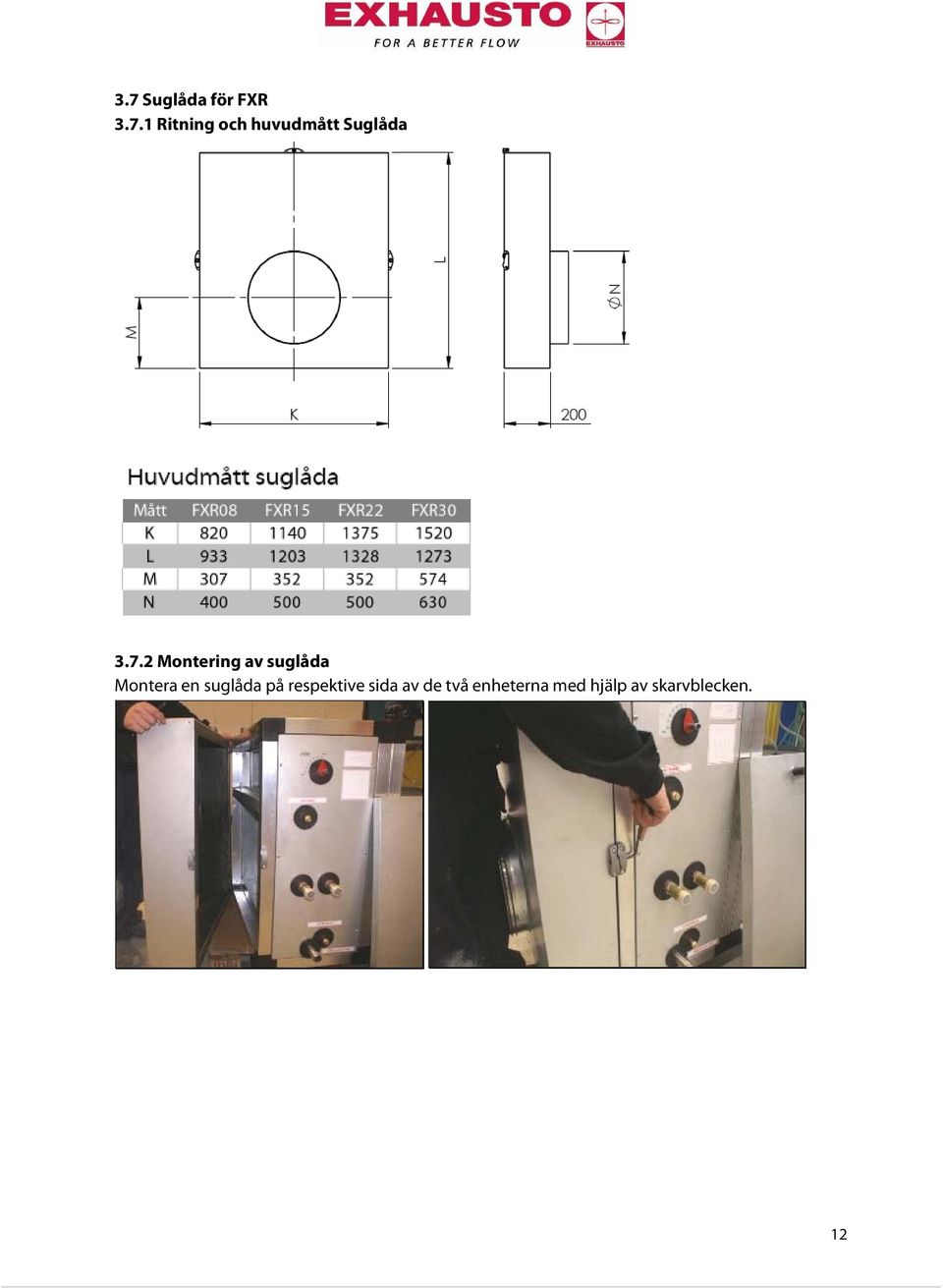

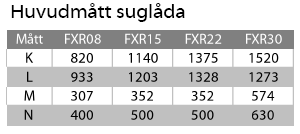

12 3.7 Suglåda för FXR Ritning och huvudmått Suglåda Montering av suglåda Montera en suglåda på respektive sida av de två enheterna med hjälp av skarvblecken. 12

13 4. Underhåll 4.1 Filter Filtertryckfall Filtertryckfallet kan avläsas på filtermanometern på filterdelens ovansida. Tryckfallet vid rena filter samt rekommenderat sluttryckfall kan avläsas i nedanstående tabell och gäller vid nominellt luftflöde. Begynnelsetryckfall Pa Sluttryckfall Pa Nominellt Luftflöde l/s FXR FXR FXR FXR Filterbyte Vid rengöring/byte av filter öppnas batteridelens lucka och filterkassetterna dras rakt ut. Nya filterkassetter med monterade tätningslister skjuts in på samma plats och luckan sätts åter på plats. Tätningslister monteras på filtrens lodräta kanter 13

Begynnelsetryckfall Pa Sluttryckfall Pa Nominellt Luftflöde l/s FXR08 50 250 800 FXR15 45 250 1 500 FXR22 45 250 2 200 FXR30 50 250 3 000 Filterbyte Vid

14 5. Tekniska specifikationer 5.1 Tryckfallsdiagram Tryckfall över värmeåtervinnare med rena filter och stängd brandgasbypass 14
