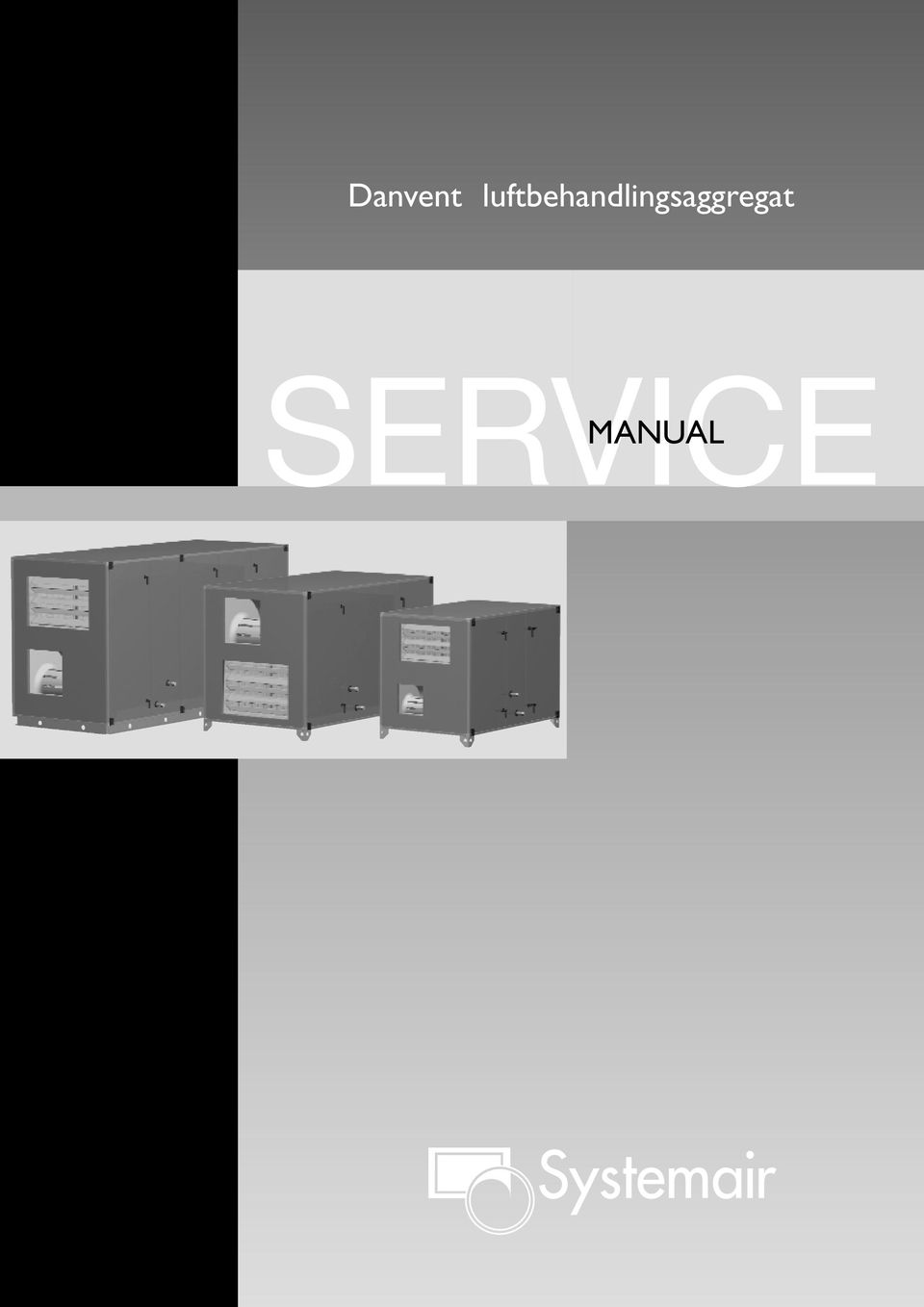

Indholdsfortegnelse. Danvent luftbehandlingsaggregat SERVICE MANUAL

Transkript

1 Indholdsfortegnelse Danvent luftbehandlingsaggregat SERVICE MANUAL

2

3 Service! OBS! Kom ihåg att slå ifrån huvudströmbrytaren Underhåll av luftbehandlingsaggregatet Ditt ventilationssystem är utrustat med ett Danvent luftbehandlingsaggregat (AHU). Det kommer att bidra till ett bra inomhusklimat i din fastighet under många år framöver. För att du ska få bästa möjliga inomhusklimat är det viktigt att du inte försummar underhåll och kontroller så att luftbehandlingsaggregatets prestanda försämras. Det kan orsaka driftproblem och lägre verkningsgrad. Sådana här försämringar har stor inverkan på ventilationssystemets totala driftskostnader och säkerhetsaspekter. Vi vill därför starkt rekommendera dig att regelbundet utföra service på luftbehandlingsaggregatet. I den här instruktionsboken beskriver vi de få nödvändiga service- och underhållsprocedurer som krävs för att din luftbehandlingsanläggning ska få optimala driftprestanda. Luftbehandlingsaggregatet är konstruerat och utfört så att de nödvändiga serviceoch underhållsarbetena har kunnat minskats till ett absolut minimum. De stora inspektionsluckorna ger dig snabbt och enkelt tillträde till alla komponenter som kräver service och kontroll. På de två följande sidorna finns ett kort sammandrag som planeringshjälp för erforderliga service- och underhållsarbeten på luftbehandlingsaggregatet. På de återstående sidorna går vi närmare in på service och underhåll av luftbehandlingsaggregatets enskilda komponenter. 3

4 Service Översikt De serviceintervall som vi anger är avsedda som vägledning och gäller vid drift med normal luftkvalitet för komfortventilation. Under exempelvis mycket dammiga eller fuktiga driftförhållanden eller när luften är aggressiv bör du utföra servicen oftare. Inspektion och kontroller Servicearbeten som ska utföras! OBS! Kom ihåg att slå ifrån huvudströmbrytaren Utförs en gång om året Utförs om rekommenderat tryckfall har överskridits Utförs efter var 5000 drifttimme, dock minst en gång om året Utförs var tredje månad Luftbehandlingsaggregat (AHU) Rengör luftbehandlingsaggregatet Kontrollera tätningar och låsmekanismer Spjäll Kontrollera lufttätheten Påsfilter Byt filterpåsar och kontrollera filterpåsarnas tätningar Kompaktfilter Byt filterkassett Roterande värmeväxlare Kontrollera rotorns tillstånd och att den löper lätt Kontrollera borsttätningarna Kontrollera Varimatic-drivsystemet Kontrollera och spänn drivremmen 4

5 Service Översikt Plattvärmeväxlare Kontrollera värmeväxlaren Kontrollera By-pass spjällets lufttäthet Rengör kondenstråget, avloppet och droppavskiljaren Vätskekopplad Värmeväxlare Kontrollera lamellernas tillstånd Lufta rörsystemet Rengör kondenstråget, avloppet och vattenlåset (frånluft) Rengör droppavskiljaren (frånluft) Pump Värmebatteri Kontrollera batteriets tillstånd Lufta värmebatteriet Kontrollera säkerhetstermostaterna (elektriskt värmebatteri) Kylbatteri Kontrollera batteriets tillstånd Lufta kylbatteriet om det utnyttjar vatten och brine som kylmedium Rengör kondenstråget, avloppet och vattenlåset Kontrollera droppavskiljaren Fläkt Kontrollera fläkthjulet Kontrollera vibrationsdämpare och flexibla dukstosar Smörj lagren vid stora motorstorlekar Smörj lagren vid stora fläktstorlekar Kontrollera och spänn drivremmen Luftfördelare Kontrollera fördelarens tillstånd Rengör bafflarna om detta är möjligt Volumeter Kontrollera flödesmätarens (Volumeterns) tillstånd 5

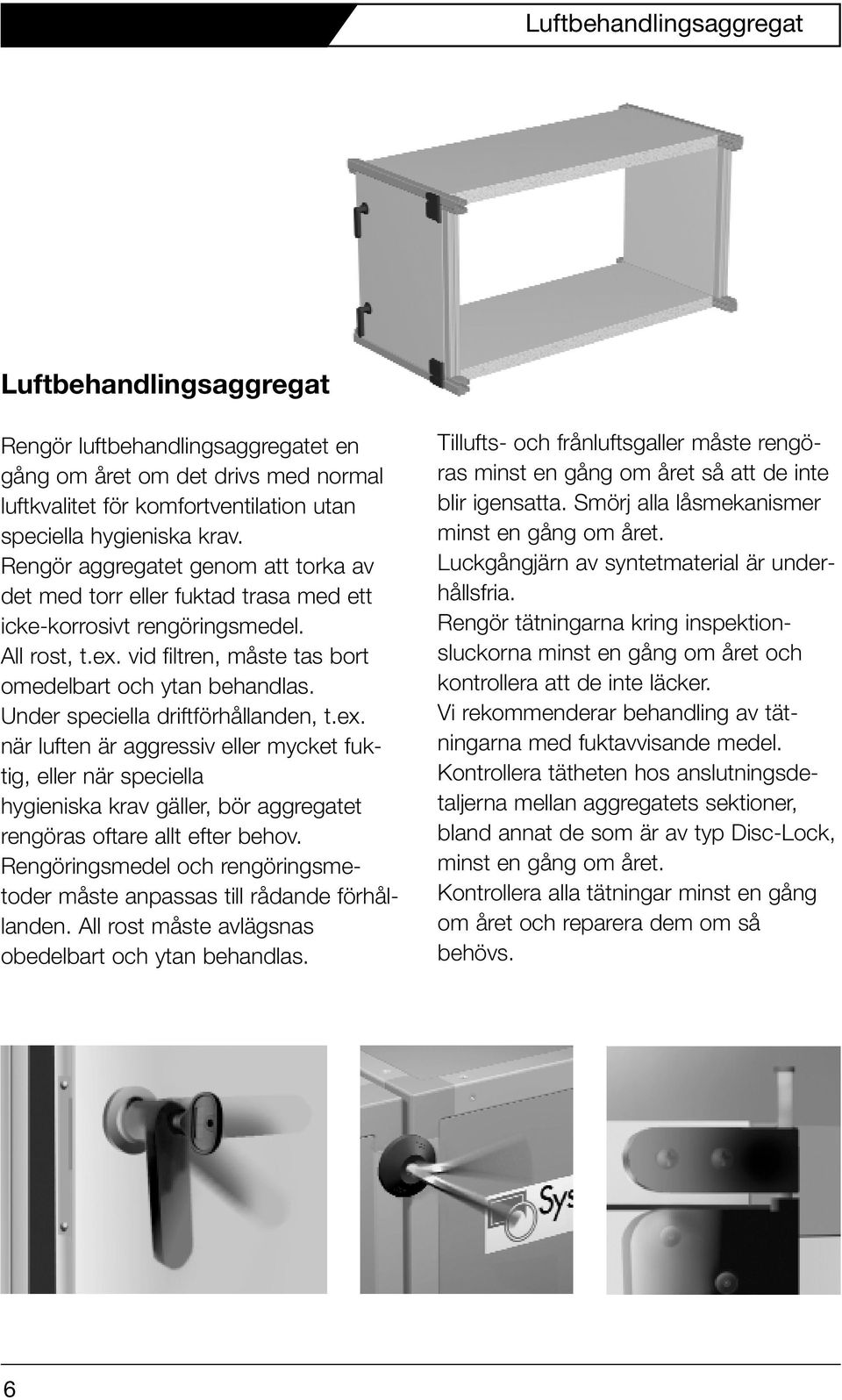

6 Luftbehandlingsaggregat Luftbehandlingsaggregat Rengör luftbehandlingsaggregatet en gång om året om det drivs med normal luftkvalitet för komfortventilation utan speciella hygieniska krav. Rengör aggregatet genom att torka av det med torr eller fuktad trasa med ett icke-korrosivt rengöringsmedel. All rost, t.ex. vid filtren, måste tas bort omedelbart och ytan behandlas. Under speciella driftförhållanden, t.ex. när luften är aggressiv eller mycket fuktig, eller när speciella hygieniska krav gäller, bör aggregatet rengöras oftare allt efter behov. Rengöringsmedel och rengöringsmetoder måste anpassas till rådande förhållanden. All rost måste avlägsnas obedelbart och ytan behandlas. Tillufts- och frånluftsgaller måste rengöras minst en gång om året så att de inte blir igensatta. Smörj alla låsmekanismer minst en gång om året. Luckgångjärn av syntetmaterial är underhållsfria. Rengör tätningarna kring inspektionsluckorna minst en gång om året och kontrollera att de inte läcker. Vi rekommenderar behandling av tätningarna med fuktavvisande medel. Kontrollera tätheten hos anslutningsdetaljerna mellan aggregatets sektioner, bland annat de som är av typ Disc-Lock, minst en gång om året. Kontrollera alla tätningar minst en gång om året och reparera dem om så behövs. 6

7 Spjäll och blandningsspjäll Spjäll och blandningsspjäll Kontrollera gummitätningarna mellan spjällbladen och mellan spjällbladen och ramen en gång om året. Dessa tätningar får inte smörjas eller behandlas på annat sätt. Varje spjällblad är fastsatt med ett länksystem. Dragstängerna och mässingsbussningarna behöver inte smörjas. Spjällladen är försedda med smörjningsfria lager av syntetmaterial. Gör en synkontroll av spjällets lufttäthet med spjällmotorn i stängt läge en gång om året. Justera spjällmotorn om spjället inte sluter tätt. 7

8 Filter Filter Intervallen mellan filterbyten är starkt beroende av stoftmängden i den luft som passerar genom filtret. De enklaste sätten att avgöra när det är dags att byta filterpåsarna är följande: A. Tryckdifferensmanometer som visar tryckfallet över filtret. B. Tryckdifferensbrytare som avger en elektronisk signal när filtret måste bytas. Kompaktfilter Byt filtren när tryckfallet blir större än det rekommenderade värdet. Ta ut filtercellerna och byt dem. Rengör styrskenorna för filterpåsarna innan du sätter in nya filter. Påsfilter Filtren ska bytas när tryckfallet blir större än det rekommenderade värdet. Lossa påsfiltrets celler genom att aktivera handtagen och dra ut filterpåsarna ur aggregathöljet. Rengör ramprofilerna och kontrollera att alla tätningar är oskadade. Kontrollera också att handtagen och låsstyrskenorna fungerar utan några hinder. Skjut in de nya filterpåsarna försiktigt i aggregatet så att de blir ordentligt tätade. Placera olika filterstorlekar i den ordningsföljd som motsvarar aggregatets indelning. Alla påsar ska vara lodräta. 8

9 Roterande värmeväxlare Roterande värmeväxlare Rotor Kontrollera minst en gång om året att rotorn löper fritt och lätt. Gör detta genom att ta bort drivremmen från motorn och sedan vrida runt rotorns ytterhölje för hand. Kontrollera samtidigt att borsttätningarna inte är skadade. Lagren är smorda vid fabriken och behöver inte smörjas vid service. Rotorn kan bli smutsig under drift. Rengör rotorn genom att blåsa igenom den med tryckluft. För att underlätta kontroll och service kan rotorn dras ut ur höljet på mindre AHU-storlekar. Var försiktig vid rengöringen så att du inte skadar rotormaterialet. Motor och drivrem Lagren är smorda vid fabriken och behöver inte smörjas vid service. Kontrollera var tredje månad att remmen har rätt spänning och att den inte har några skador. På mindre AHU-storlekar med variabelt varvtal har rotorn en elastisk remdrivning och levereras med en reservrem på rotorn. Remdrivningen är underhållsfri och remmen kan inte kortas. För att montera en ny rem krävs specialverktyg. På alla övriga värmeväxlare har rotorn kilrem med remskarv. Om remmen inte längre har rätt spänning måste den förkortas så mycket att åtdragningsfjädern på motorramen klarar av att hålla remmen spänd. Om du använder nya skruvar till remskarven får de inte vara längre än vad som motsvarar remmens och skarvens tjocklek. Fila bort eventuellt överskjutande material. Varimatic-system Det finns en testkontakt bakom locket på elektronikboxen. Kontrollera en gång om året med hjälp av kontakten att systemet fungerar rätt. Vid testet måste du först låta motorn rotera långsamt och sedan gradvis öka varvtalet upp till det maximala.! OBS! Kom ihåg att slå ifrån huvudströmbrytaren 9

10 Plattvärmeväxlare Plattvärmeväxlare Kontrollera en gång om året att värmeväxlarplattorna är rena och oskadade. Ta bort eventuellt damm på plattkanterna med en mjuk borste. Om det finns fett eller liknande ämnen på plattkanterna måste de tvättas med fettlösande rengöringsmedel. Rengör värmeväxlaren med högtryckstvätt och fint sprutmunstycke, eller genom att blåsa igenom den med tryckluft. På värmeväxlarens motsatta sida kan smuts och vatten avlägsnas med våtdammsugare. Var mycket försiktig vid tvättning och rengöring så att du inte skadar plattornas ytor. Skrapa aldrig ytorna med hårda föremål. Om värmeväxlaren är monterad i ett luftbehandlingsaggregat som behandlar luft med fettpartiklar, t.ex. frånluft från kök, måste fettfiltret före AHU rengöras varje dag. Stäng av luftbehandlingsaggregatet medan fettfiltret är demonterat. By-Pass spjäll Spjällbladen är försedda med smörjningsfria lager av syntetmaterial. Varje spjällblad är fastsatt med ett länksystem. Dragstängerna och mässingsbussningarna behöver inte smörjas. Gör en synkontroll av spjällens lufttäthet med spjällmotorn i stängt läge en gång om året. Justera spjällmotorn om spjället inte sluter till tätt. Kondensavlopp Rengör kondenstråget under värmeväxlaren samt avloppet och vattenlåset en gång om året. 10

11 Vätskekopplad Värmeväxlare Vätskekopplad Värmeväxlare Ett värmeåtervinningssystem av den här typen består av ett värmebatteri i tilluftströmmen och en kylbatteri i frånluftströmmen. Efter en längre tids drift (normalt några år) har dammpartiklar ansamlats på lamellernas ytor. Det försämrar lamellernas kapacitet. Rengör lamellerna med högtryckstvätt och fint sprutmunstycke, eller genom att blåsa rent dem med tryckluft. Var mycket försiktig vid rengöringen så att lamellernas flänsar inte skadas. Lufta rörsystemet en gång om året. Luft i systemet kan minska återvinningens kapacitet avsevärt. Pump och expansionskärl Följ pumptillverkarens serviceinstruktioner. Kontrollera expansionssystemet en gång om året. Om så behövs måste trycket ändras till rätt nivå. Kondensavlopp Rengör kondenstråget under kylbatteriet samt avloppet och vattenlåset en gång om året. Om en droppavskiljare har monterats på kylbatteriet måste du kontrollera den en gång om året och rengöra den om så behövs. 11

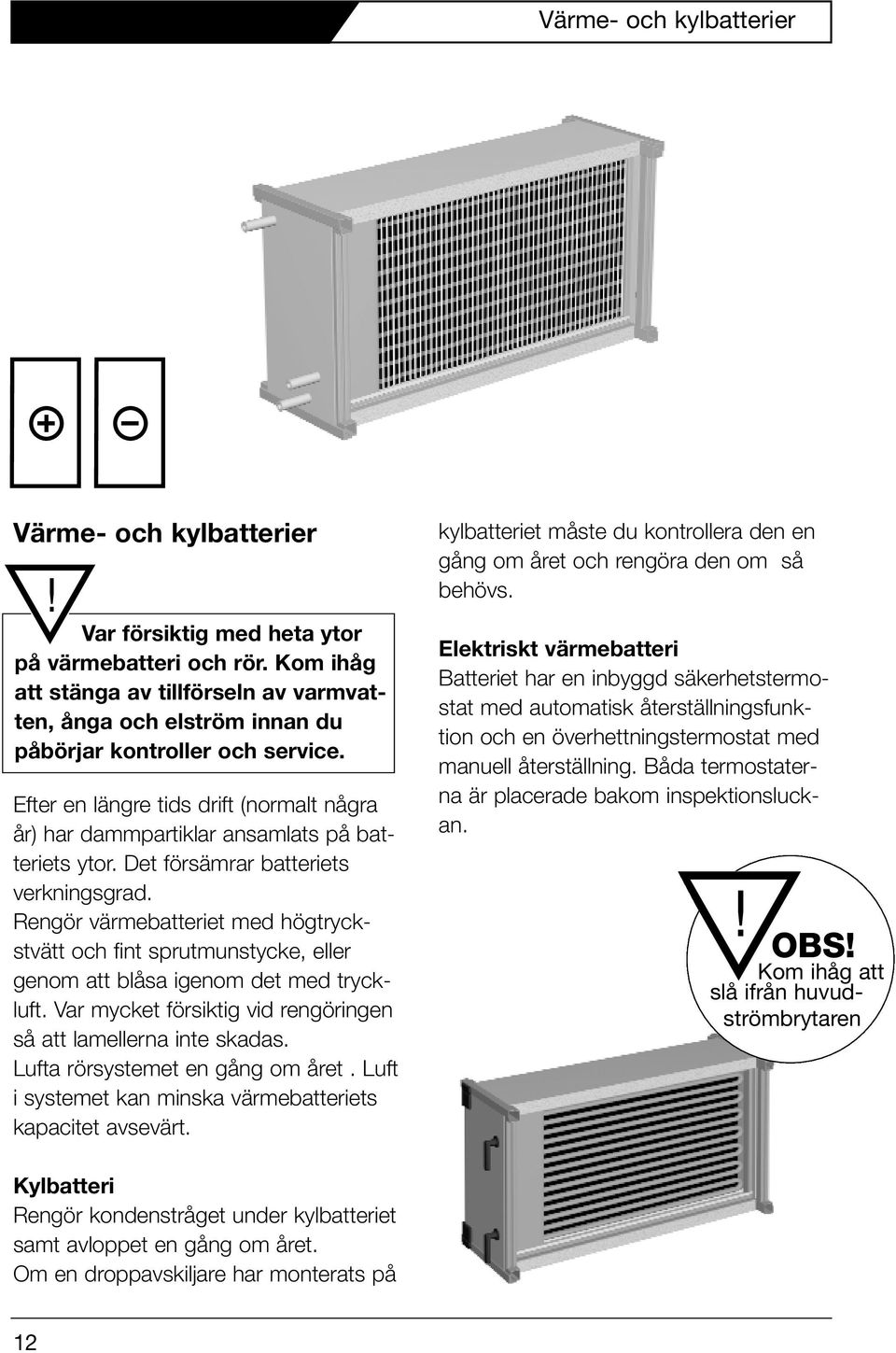

12 Värme- och kylbatterier Värme- och kylbatterier! Var försiktig med heta ytor på värmebatteri och rör. Kom ihåg att stänga av tillförseln av varmvatten, ånga och elström innan du påbörjar kontroller och service. Efter en längre tids drift (normalt några år) har dammpartiklar ansamlats på batteriets ytor. Det försämrar batteriets verkningsgrad. Rengör värmebatteriet med högtryckstvätt och fint sprutmunstycke, eller genom att blåsa igenom det med tryckluft. Var mycket försiktig vid rengöringen så att lamellerna inte skadas. Lufta rörsystemet en gång om året. Luft i systemet kan minska värmebatteriets kapacitet avsevärt. kylbatteriet måste du kontrollera den en gång om året och rengöra den om så behövs. Elektriskt värmebatteri Batteriet har en inbyggd säkerhetstermostat med automatisk återställningsfunktion och en överhettningstermostat med manuell återställning. Båda termostaterna är placerade bakom inspektionsluckan.! OBS! Kom ihåg att slå ifrån huvudströmbrytaren Kylbatteri Rengör kondenstråget under kylbatteriet samt avloppet en gång om året. Om en droppavskiljare har monterats på 12

13 Fläkt Allmänt om fläktarna På de mindre aggregaten är motorn och fläkten monterade på styrskenor så att de enkelt kan dras ut ur luftbehandlingsaggregatet. Damm kan ansamlas på fläkthjulet och orsaka obalans och vibrationer. Kontrollera därför fläkthjulet en gång om året och rengör det om så behövs. Kontrollera samtidigt vibrationsdämpare och flexibla dukstosar. Byt vibrationsdämpare om de har några skador. Motor Motorn är normalt försedd med fabrikssmorda lager som inte kräver någon ytterligare smörjning. Större motorer kan vara försedda med smörjnipplar och med lager som måste smörjas regelbundet. Följ tillverkarens anvisningar vid smörjning av sådana lagertyper. Fläkt med kilremsdrift Lager Mindre fläktar är vanligen försedda med kapslade fabrikssmorda lager som inte kräver någon ytterligare smörjning. Lagren är monterade i vibrationsdämpande gummibussningar. Kontrollera att dessa inte är slitna. Större fläktar är försedda med fabrikssmorda lager och smörjnipplar. Smörj dessa lagertyper efter var 5000 drifttimme, dock minst en gång om året. Smörjintervallen gäller för temperaturer upp till +40 C. Kortare intervall krävs om luften har högre temperatur, om luften är förorenad eller mycket fuktig eller om lagren utsätts för höga belastningar. Lagersmörjfettet måste ha högsta möjliga kvalitet och vara tillverkat med litiumtvålbas. Använd inte fett som innehåller tillsatser. 13

14 Fläkt Var noga med att inte översmörja lagren. Lagren kan bli överhettade och eventuellt skadade. Starta fläkten på följande sätt efter att lagren har blivit smorda: Starta fläkten och låt den gå i ungefär 2 minuter. Stoppa sedan fläkten och låt lagren svalna helt. Upprepa detta några gånger innan du börjar köra fläkten kontinuerligt. Kilremsdrivning Kontrollera kilremsdrivningen var tredje månad. Om någon eller några av remmarna är slitna måste alla remmarna bytas. Använd aldrig nya och begagnade remmar samtidigt eftersom de har olika längder. Kontrollera att remskivorna står i en rät linje och att de är helt parallella med varandra. Spänn remmarna till lämplig kraft. Om remmarna spänns för hårt utsätts de för onödigt slitage och även lagrens livslängd kan försämras.! OBS! Kom ihåg att slå ifrån huvudströmbrytaren Spänning av remmarna L f kg L mm f mm Profil XPZ XPA XPB belastning 1,5 kg 2,7 kg 5,0 kg 14

15 Ljuddämpare och Luftfördelare Ljuddämpare Under drift kan dammpartiklar ansamlas på bafflarnas ytor. Ljuddämpare som är utformade för torroch våtrengöring är försedda med bafflar som kan dras ut ur aggregathöljet. Tack vare de stora inspektionsluckorna är det lätt att komma åt och dra ut bafflarna. Bafflar som är utformade för torrengöring kan rengöras med mjuk borste eller dammsugas. Bafflar som är utformade för våtrengöring kan tvättas av med mjuk borste och tvålvatten. Använd inga aggressiva rengöringsmedel. Torka bafflarna torra med en trasa efter tvättningen. Rengör aggregathöljets insida noggrant innan du sätter tillbaka bafflarna. Luftfördelare Luftfördelaren, som sitter på fläktutloppet, måste kontrolleras en gång om året eftersom dammpartiklar kan ansamlas på fördelaren under drift. Avlägsna dammet med borste eller dammsugare. Volumeter Kontrollera en gång om året att damm inte har ansamlats på mätsonden, som sitter i fläktinloppsöppningen. Öppningen för mätsonden måste vara helt dammfri. 15
