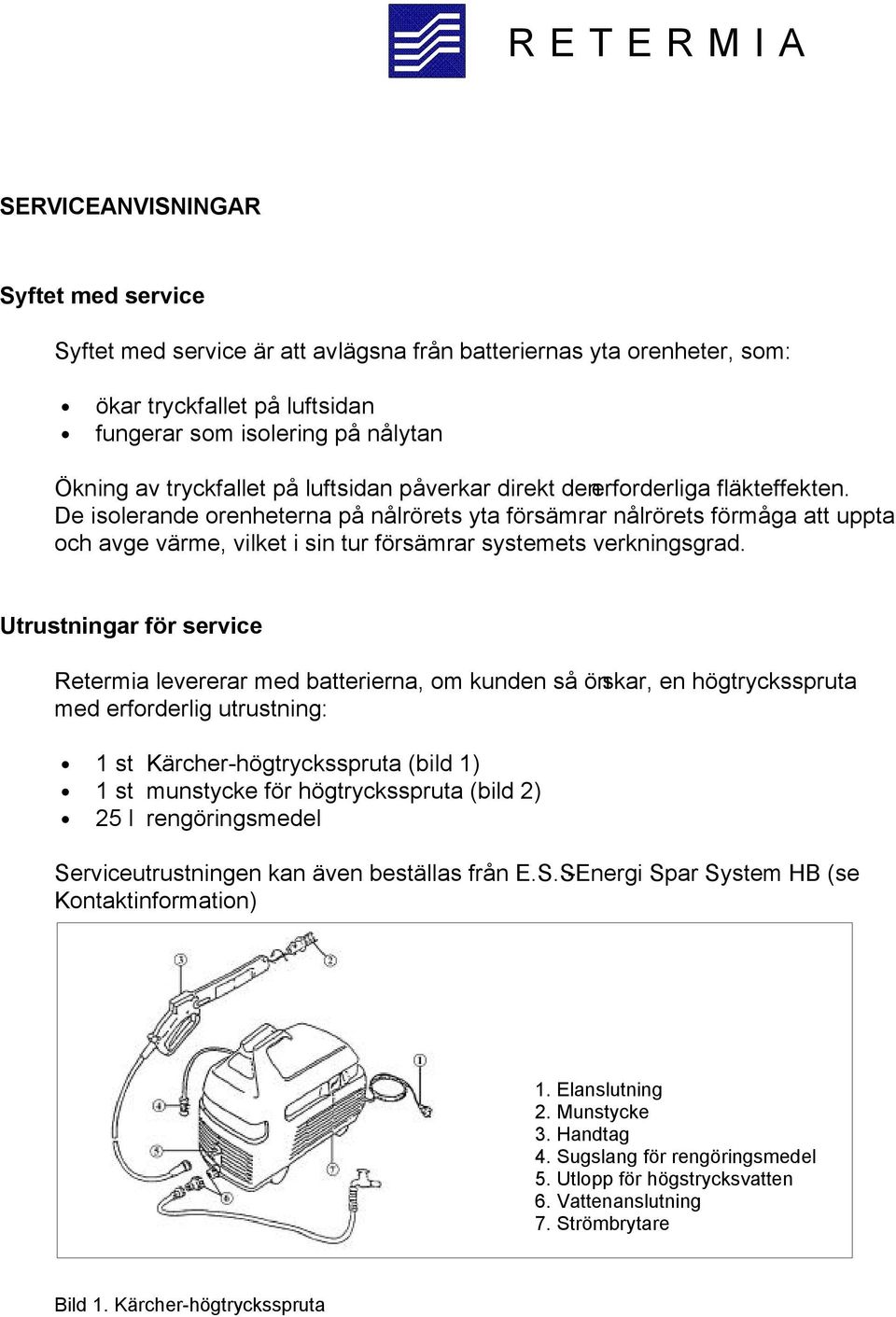

1 SERVICEANVISNINGAR Syftet med service Syftet med service är att avlägsna från batteriernas yta orenheter, som: ökar tryckfallet på luftsidan fungerar som isolering på nålytan Ökning av tryckfallet på luftsidan påverkar direkt den erforderliga fläkteffekten. De isolerande orenheterna på nålrörets yta försämrar nålrörets förmåga att uppta och avge värme, vilket i sin tur försämrar systemets verkningsgrad. Utrustningar för service Retermia levererar med batterierna, om kunden så önskar, en högtrycksspruta med erforderlig utrustning: 1 st Kärcher-högtrycksspruta (bild 1) 1 st munstycke för högtrycksspruta (bild 2) 25 l rengöringsmedel Serviceutrustningen kan även beställas från E.S.S-Energi Spar System HB (se Kontaktinformation) 1. Elanslutning 2. Munstycke 3. Handtag 4. Sugslang för rengöringsmedel 5. Utlopp för högstrycksvatten 6. Vattenanslutning 7. Strömbrytare Bild 1. Kärcher-högtrycksspruta

De isolerande orenheterna på nålrörets yta försämrar nålrörets förmåga att uppta och avge värme, vilket i sin tur försämrar systemets verkningsgrad.

2 Retermia -munstycket är en s.k. solfjädermunstycke. Munstycket har konstruerats så att det högsta tillåtna trycket på nålytan är 50 bar. Det är absolut nödvändigt att använda Retermia-munstycket för rengöring av Retermianålbatterier. Om VÅV-batteriet blir skadat vid rengöring på grund av ett felaktigt munstycke, gäller inte Retermia Oy:s garanti. Noggrannare anvisningar för användning av munstycket vid rengöring med högt tryck, se "Bruksanvisning för Retermia munstycke" Bild 2. Retermia-munstycke Serviceåtgärder 1. Dammsugning och avlägsnande av lös smuts Vid service av nålbatterier skall man dammsuga batterierna. Särskilt på tilluftssidans batterier samlas löv från träd och pollen som helst skall avlägsnas genom dammsugning/på torrt sätt. Mest smuts samlas i nålrörens brytningspunkter (se Det. A).

Om VÅV-batteriet blir skadat vid rengöring på grund av ett felaktigt munstycke, gäller inte Retermia Oy:s garanti.

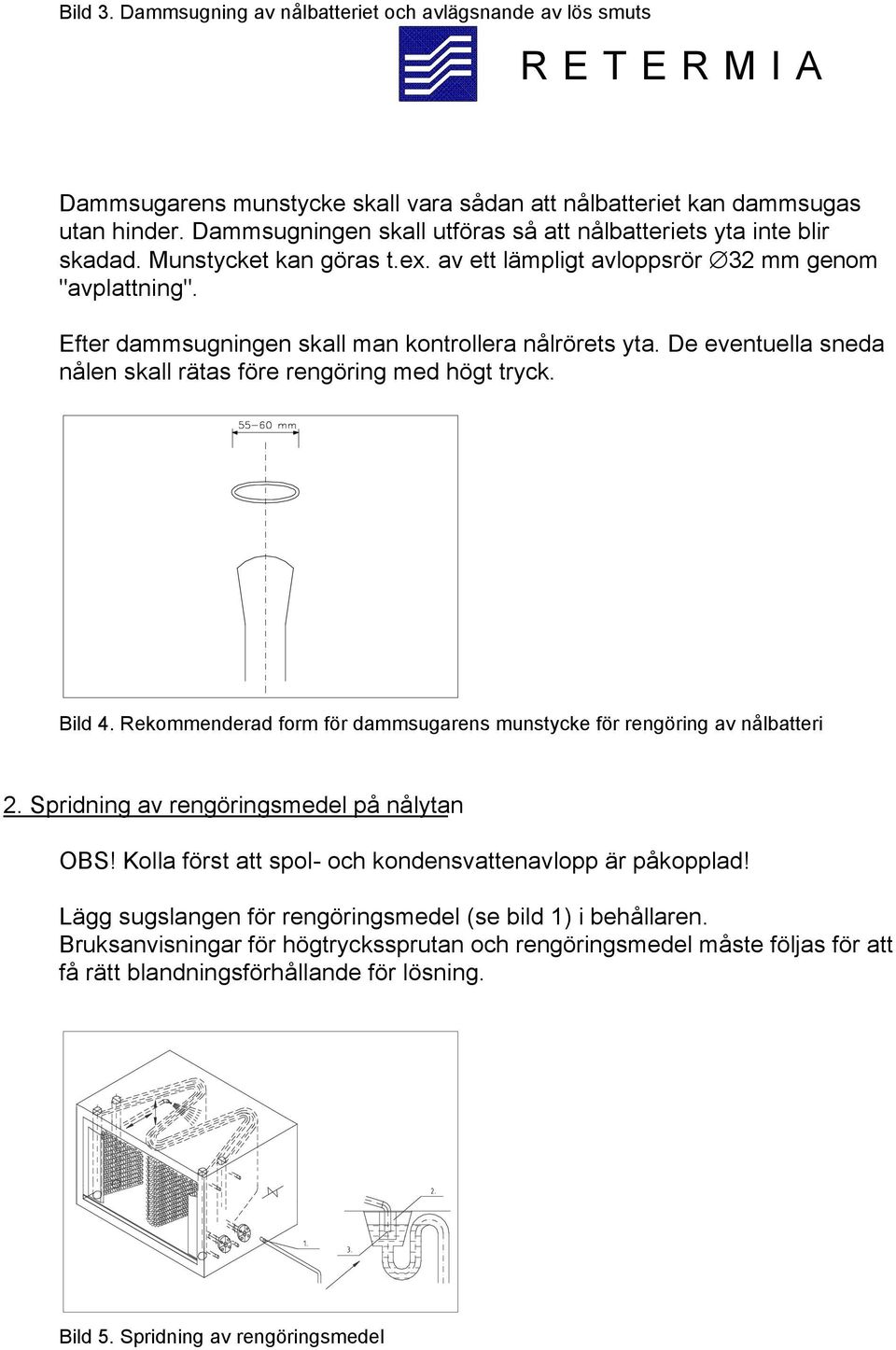

3 Bild 3. Dammsugning av nålbatteriet och avlägsnande av lös smuts RETERMIA Dammsugarens munstycke skall vara sådan att nålbatteriet kan dammsugas utan hinder. Dammsugningen skall utföras så att nålbatteriets yta inte blir skadad. Munstycket kan göras t.ex. av ett lämpligt avloppsrör 32 mm genom "avplattning". Efter dammsugningen skall man kontrollera nålrörets yta. De eventuella sneda nålen skall rätas före rengöring med högt tryck. Bild 4. Rekommenderad form för dammsugarens munstycke för rengöring av nålbatteri 2. Spridning av rengöringsmedel på nålytan OBS! Kolla först att spol- och kondensvattenavlopp är påkopplad! Lägg sugslangen för rengöringsmedel (se bild 1) i behållaren. Bruksanvisningar för högtryckssprutan och rengöringsmedel måste följas för att få rätt blandningsförhållande för lösning. Bild 5. Spridning av rengöringsmedel

Efter dammsugningen skall man kontrollera nålrörets yta. De eventuella sneda nålen skall rätas före rengöring med högt tryck. Bild 4.

4 Rengöringslösningen skall spridas på batteriets båda sidor genom att röra munstycket upp och ner och sidledes med lågt tryck. Spridning och högtrycksspolning skall alltid först göras mot luftriktningen, därefter med luftriktningen. Låt rengöringsmedlet verka i ca. 15 min. Före spridningen av rengöringsmedlet skall man kontrollera att anslutningen för rengöringsvatten inte är tilltäppt. Om så är fallet, kan man använda högtryckssprutan för att öppna anslutningen (se bild 6). Rikta högtryckssprutans huvud direkt mot anslutningen för rengöringsvatten. Ge korta tryckstrålar med högtryckssprutan mot vattenanslutningen. Bild 6. Hur anslutningen för rengöringsvatten öppnas med högtryckssprutan. 3. Rengöring med högt tryck Utför rengöringen med högt tryck genom att röra munstycket nerifrån uppåt (bild 7) eller från vänster till höger. (Obs! Strål en skall vara i vertikal position mot nålrören). Börja rengöringen från luftflödets motsatta sida. Det minsta tillåtna avståndet mellan munstycket och nålytan är 50 mm. Bild 7. Rengöring med högt tryck

Före spridningen av rengöringsmedlet skall man kontrollera att anslutningen för rengöringsvatten inte är tilltäppt.

5 Rengör hörnen grundligt genom att röra högtryckssprutan nerifrån uppåt (se bild 8) därför att mesta orenheter samlas just i hörnen. Bild 8. Rengöring av hörn med högt tryck 4. Torkning Tilluftsbatterier torkas vid behov med ren tryckluft. Avlufthuvar / avluftbatterier behöver ingen torkning. 5. Kontroll av avluftning Batterierna är utrustade med automatiska avluftningsventil eller avluftningsskruvar. Kontrollera avluftningen genom att skruva av skyddspluggen och öppna avluftningskranen. När avluftningskranen är öppen, susar luften som avlägsnas. När detta ljud upphör, kan avluftningskranen stängas. Kontrollera därefter trycket i nätet, och om det inte är tillräckligt, lägg till vätska i nätet genom att pumpa med handpump.

Kontroll av avluftning Batterierna är utrustade med automatiska avluftningsventil eller avluftningsskruvar.

6 Avhjälpande av fel Om Ni upptäcker fel i nålbatterier, ta kontakt med oss. E.S.S-Energi Spar System HB Västra Å ÅSBRO Tel Fax E-post: ess.retermia@telia.com

S-Energi Spar System HB Västra Å 690 45 ÅSBRO Tel.
