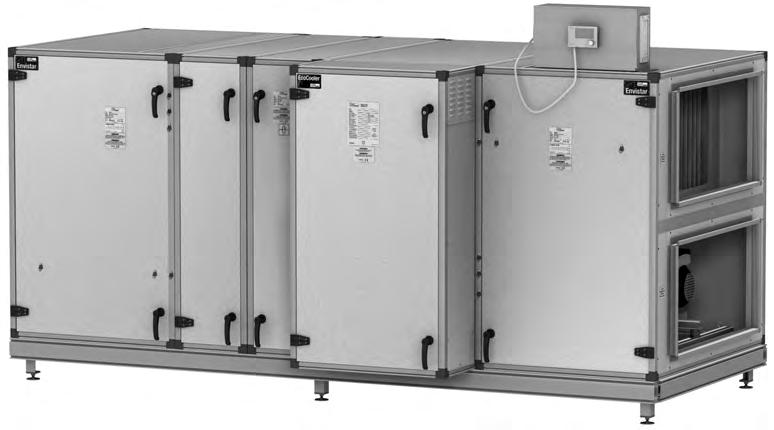

1 Luftbehandlingsaggregat Drift- och skötselanvisningar Ordernr :... Objekt :... Bruksanvisning i original

2

3 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida Innehållsförteckning Allmänt... Drift Aggregatspecifikation Stl Igångkörning aggregat...5. Inkopplingsanv. aggregat inkl. styr...6. Inkopplingsanv. komponenter exkl. styr...7 Skötselanvisningar. Serviceschema.... Filter (kod ELEF)... Tilluft G M5 M6 F7 F8/F9 P C7 Exkl. filter Frånluft G M5 M6 F7 F8/F9 C7 AL Exkl. filter. Återvinnare rotor (kod EXA)...6. Plattvärmeväxlare (kod EXC) Batteriåtervinningsdel (kod EXL) Luftvärmare vatten... ESET-VV, MIE-CL/ELEV ESET-TV, MIE-CL/ELTV.7 Luftvärmare El... ESET-EV, MIE-CL/ELEE Eff.var.8 Luftkylare vatten... ESET-VK, MIE-CL/ELBC ESET-DX, MIE-CL/ELBD.9 Fläktenhet (kod ENF) Spjäll (kod ESET-TR, EMT-0)...7. Ljuddämpare (kod EMT-0, MIE-KL)...8 Kodnycklar...9 Bilaga: DS kylaggregat EcoCooler...

4 Sida Drift- och skötselanvisningar DSEF08.0.SE rev0 Allmänt. Avsedd användning. Säkerhetsföreskrifter Låsbar säkerhetsbrytare aggregatserie är avsedd att användas som luftbehandlingsaggregat för komfortventilation i fastigheter. Beakta aggregatets varningsskyltar samt följande säkerhetsföreskrifter: VARNING! Hög spänning och roterande fläkthjul, risk för personskada. Vid ingrepp/service Stäng av aggregatet via styr, vrid därefter säkerhetsbrytaren till 0-läge och lås den. OBS! Säkerhetsbrytare är inte dimensionerade för start/stopp av aggregatet. Aggregatet ska startas och stängas av med hjälp av styrutrustningen. Inspektionsluckor VARNING! Övertryck i aggregat, risk för personskada. Låt trycket sjunka innan inspektionsluckor öppnas. VARNING! Roterande fläkthjul, risk för personskada. Stäng av aggregatet och vänta i minst minuter innan inspektionsluckor öppnas. OBS! Luckor framför rörliga delar ska normalt vara låsta, beröringsskydd finns ej. Vid ingrepp låses luckorna upp med medlevererad nyckel. Elanslutning VARNING! Roterande fläkthjul, risk för personskada. Aggregaten får ej spänningsättas förrän samtliga kanaler är anslutna. OBS! Elektrisk anslutning och övriga eltekniska arbeten får endast utföras av behörig elektriker eller av servicepersonal som anvisats av IV Produkt.

5 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida. Tillverkare Envistar luftbehandlingsaggregat är tillverkade av: IV Produkt AB Sjöuddevägen 7 S-50 VÄXJÖ. Beteckningar luftbehandlingsaggregat består av ett antal olika blockdelar. Respektive blockdel är försedd med modellskylt placerad på fronten. Av modellskylten framgår erforderliga beteckningar för att identifiera blockdelen. Modell Model Kodnyckel Code key ENF Beteckning Project name TA FA POS Ordernummer Order number -567 Max. varv Max. rev. r/m Max. temp. C Tillv. ort Tillv. månad Made in VÄXJÖ, SWEDEN Manuf. month 00 YYMM Art. Nr Exempel modellskylt.5 CE-märkning och EG-försäkran Luftbehandlingsaggregaten och ev. tillhörande kylaggregat är CE-märkta vilket innebär att de vid leverans uppfyller tillämpliga krav i EU Maskindirektiv 006//EG samt övriga för aggregattyperna gällande EU-direktiv. Som intyg på att kraven uppfylls finns dokumentet EG-försäkran (Försäkran om överensstämmelse) vilket återfinns på CE-märkningen gäller de aggregat som IV Produkt AB tillverkar och levererar med påbyggd styrutrustning s Art. Nr _0 ACR V-0-0-NO-N-H Ö TA FA POS 7, Exempel CE-skylt för luftbehandlingsaggregat Kv Albatross , 0, 6 R07C/II Exempel CE-skylt för kylaggregat.6 Skötsel Den fortlöpande skötseln av detta aggregat kan utföras antingen av den som normalt ansvarar för fastighetsskötseln eller kan avtal tecknas med välrenommerat servicebolag.

6 Sida Drift- och skötselanvisningar DSEF08.0.SE rev0.7 Köldmediehantering.8 Förlängd garanti Följande information sammanfattar krav och riktlinjer angående köldmediehantering för kylaggregat. För ytterligare information hänvisas till F-gasförordningen (EG/8/006) och Köldmedieförordningen KMF (SFS 009:605). Syftet med förordningarna är att bidra till att EU:s mål om minskad klimatpåverkan enligt Kyotoprotokollet uppnås. Operatörens ansvar Generellt gäller att kylaggregatets operatör ska: minimera och förebygga läckage vidta åtgärder om läckage uppstår ombesörja att service och reparation av köldmediekrets utförs av kylcertifierad person ombesörja att hantering av köldmedie utförs på ett miljösäkert sätt och enligt gällande nationella bestämmelser. Med operatör avses "varje fysisk eller juridisk person som har det faktiska tekniska ansvaret för den utrustning och de system som omfattas av denna förordning". Läckagekontroll och registerföring För enhetsaggregat med kg köldmedieinnehåll eller mer per krets gäller följande: Läckagekontroll ska utföras av kylcertifierad person; - vid installation/igångkörning - periodiskt minst en gång per månader, d.v.s. det får gå högst månader mellan kontrollerna - inom en månad efter eventuellt ingrepp (t.ex. efter läcktätning, byte av komponent). Operatören ska registerföra händelser t.ex. påfylld mängd och typ av köldmedium, omhändertaget köldmedium, resultat från kontroller och ingrepp, person och företag som utfört service och underhåll. Om anläggningens totala köldmediemängd överstiger 0 kg ska resultatet av kontrollerna (Kontrollrapport) skickas till tillsynsmyndigheterna och vara dem tillhanda senast den mars efterföljande år. I de fall leveransen omfattas av 5-årsgaranti, i enlighet med ABM 07 med tillägg ABM-V 07 eller i enlighet med NL 0 med tillägg VU0, bifogas IV Produkt Service- och garantibok. För att göra anspråk på förlängd garanti måste en komplett dokumenterad och undertecknad IV Produkt Service- och garantibok kunna uppvisas..9 Reservdelar Reservdelar och tillbehör till detta aggregat beställs hos IV Produkts närmaste försäljningskontor. Vid beställning ska produktkoden anges. Koden finns på separat dataskylt, placerad på respektive funktionsdel. Till aggregaten finns en separat reservdelslista.

7 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida 5 Drift. Igångkörning aggregat är ett modulaggregat uppbyggt av blockdelar, komponenter för kanalmontage och funktionsinredningar. Det kräver ingen särskild igångkörning av certifierad person med undantag av kylaggregat EcoCooler. Entreprenören ska innan igångkörning ombesörja följande:. Inkoppling av kraft via låsbar säkerhetsbrytare. OBS! Elektrisk anslutning och övriga eltekniska arbeten får endast utföras av behörig elektriker eller av servicepersonal som anvisats av IV Produkt.. Inkoppling av värme/kyl-batteri.. I förekommande fall igångkörning av kylaggregat EcoCooler, se separat Drift- och skötselanvisning.. Anslutning av samtliga kanaler. VARNING! Roterande fläkthjul. Aggregaten får ej spänningsättas förrän samtliga kanaler är anslutna.

8 Sida 6 Drift- och skötselanvisningar DSEF08.0.SE rev0. Inkopplingsanvisningar och avsäkringar aggregat inkl. styr Säkerhetsbrytare Följande inkopplingsanvisningar gäller för aggregat som levereras komplett med styrutrustning. Säkerhetsbrytare finns monterad på aggregatet. Elscheman För elscheman till aggregat med styrutrustning, se orderunika elscheman bifogade med aggregatleveransen. Aggregatfunktioner, kraftmatning och avsäkring Aggregatfunktionerna kraftmatas separat. Läs av aggregatfunktionernas modellskyltar och notera respektive storlek och variant, se exempel nedan. Läs sedan ut aktuell kraftmatning och rekommenderad avsäkring i tabellen nedan. Modell Model Kodnyckel Code key Beteckning Project name Ordernummer Order number Max. varv Max. rev. Tillv. ort Made in ENF E-00 TA FA POS -567 r/m VÄXJÖ, SWEDEN 0 Art. Nr Max. temp. C Tillv. månad Manuf. month YYMM Exempel modellskylt fläktdel (ventilation) ENF-storlek-hölje-fläktvariant-xx OBS! Fläktarna kan vara av olika storlekar/varianter. Avsäkra ventilationen enligt den fläkt som medför högst säkringsvärde i tabellen nedan. ACR V-0-0-NO-N-H Ö TA FA POS 7, Kv Albatross Exempel modellskylt kylaggregat ACU/ACR-storlek-hölje-effektvariant xx Ventilation ( 00V+N) fläktvariant Kylaggregat ( 00V+N) effektvariant Storlek 0 / C / D / E / F V V V Elbatteri 00 0AT 0AT 0AT 6AT 50 0AT 0AT 6AT 0AT 5AT 90 0AT 0AT 6AT 0AT 5AT 0 0AT 6AT 5AT 5AT AT 00 0AT 6AT 5AT 5AT AT 60 6AT 5AT 5AT AT 50AT 80 5AT AT 0AT 50AT 6AT För elbatterier, se rekommenderade avsäkringar på följande sidor AT AT 0AT 0AT 50AT 6AT 6AT 70 0AT 6AT 6AT 80AT 80AT 850 0AT 6AT 80AT 6AT 80AT 00AT

9 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida 7. Inkopplingsanvisningar och avsäkringar komponenter exkl. styr Följande inkopplingsanvisningar gäller för komponenter som levereras utan styrutrustning. Säkerhetsbrytare Säkerhetsbrytare bör monteras och inkopplas på respektive kraftmatning. Fläkt, kraftmatning och avsäkring Vid separat kraftmatning av respektive fläkt: Läs av och notera storlek och fläktvariant från fläktdelens modellskylt, se exempel nedan. Modell Model Kodnyckel Code key Beteckning Project name Ordernummer Order number Max. varv Max. rev. Tillv. ort Made in ENF E-00 TA FA POS -567 r/m VÄXJÖ, SWEDEN 0 Art. Nr Max. temp. C Tillv. månad Manuf. month Exempel modellskylt fläktdel ENF-storlek-hölje-fläktvariant-xx YYMM Alternativt, läs av och notera "Typ" och effekt "kw" från fläktdataskylten. Fläkt / Fan / Puhallin / Wentylator Typ Type Tyyppi Typ K-faktor K-factor K-kerroin Wsp. K Max. temp Max. temp Max. lämp. Maks. temp EC00R6D kw r/m C V Art. Nr. 9-0_0 Tillv. månad Manuf. month Valmistus kk 0 Miesiąc YYMM.6 A Min./Max. frekvens Hz Min./Max. frequency Hz Min./Max. taajuusalue Hz Min./Maks. częstotliwość Hz Q = p (m³/s) K Modellskylt Fläktdataskylt Storlek Fläktvar. Typ kw * Märkström Kraftmatning / rek. avsäkring C EC80R6D 0,7,A 0V / 0AT D EC80R6D,00,6A 00V / 0AT E EC0R6D,7 5,6A 0V / 0AT D EC55R6D,00,7A 00V / 0AT E EC00R6D,85,9A 00V / 0AT F EC00R6D,00,6A 00V / 0AT D EC55R6D,00,7A 00V / 0AT E EC00R6D,85,9A 00V / 0AT F EC00R6D,00,6A 00V / 0AT D EC50R6D,6,5A 00V / 0AT E EC500R6D,8,A 00V / 0AT F EC500R6D 5,50 8,A 00V / 0AT D EC50R6D,6,5A 00V / 0AT E EC500R6D,8,A 00V / 0AT F EC500R6D 5,50 8,A 00V / 0AT D EC500R6D,8,A 00V / 0AT F EC560R6D,70 7,A 00V / 0AT RH6C,00 8,A 00V / 0AT RH6C 5,50,A 00V / 6AT RH6C 7,50,7A 00V / 6AT 0 RH6C,00 8,A 00V / 0AT RH6C 5,50,A 00V / 6AT RH6C 7,50,7A 00V / 6AT RH7C 7,50,7A 00V / 6AT RH7C 7,50,7A 00V / 6AT RH56C 5,50,A 00V / 6AT RH7C 7,50,7A 00V / 6AT RH6C RH6C 5,50 7,50,A,7A 00V / 6AT 00V / 6AT * För storlek 0060 anger värdet effektförbrukning, för storlek anger värdet axeleffekt. Exempel fläktdataskylt Läs ut aktuell kraftmatning och rekommenderad avsäkring i följande tabell. OBS! Fläktarna kan vara av olika storlekar/ varianter. Läs av skyltarna för både tilluftsfläkt och frånluftsfläkt.

10 Sida 8 Drift- och skötselanvisningar DSEF08.0.SE rev0 Fläkt, inkopplingsanvisning Läs av och notera storlek och fläktvariant från fläktdelens modellskylt, se exempel föregående sida. Aktuellt inkopplingsschema framgår av bildtexten: ENF-storlek-hölje-fläktvariant. ENF-00-xx-D och ENF PE L L L MATNING 00V~50Hz ENF-00-xx-C och ENF-00-xx-E PE L N MATNING 0V~50Hz NO COM NC GND Ain U 0-0V + LARM (SLUTER MELLAN COM-NO VID LARM) STYRNING 0-0V= NO COM NC GND Ain U 0-0V + LARM (SLUTER MELLAN COM-NO VID LARM) STYRNING 0-0V= Motorn startar/stoppar vid styrsignal 0,5V. ENF , ENF-70-xx- och ENF-850-xx- PE L L L MATNING 00V~50Hz X0 LARM (SLUTER MELLAN - VID LARM) 8 + STYRNING 0-0V= X0 6 START/ STOPP Dubbelfläktar: ENF-70-xx-, ENF-850-xx- och ENF-850-xx- FLÄKT B FLÄKT A PE PE L L MATNING 00V~50Hz L L MATNING 00V~50Hz L L X0 LARM (SLUTER MELLAN - VID LARM) X STYRNING 0-0V= 6 6 START/ STOPP

11 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida 9 Återvinnare rotor (kod EXA) ACU/ACR - rek. avsäkring ( 00V+N) / effektvariant L N PE MATNING 0V~50Hz Storlek AT 50 0AT 5AT + STYRNING 0-0V= 90 0AT 5AT 0 5AT AT 6 7 KYLÅTERVINNING (SLUTEN KONTAKT GER FULLT VARVTAL) LARM (SLUTER VID LARM) 00 5AT AT 60 AT 50AT 80 50AT 6AT AT 6AT 6AT 70 6AT 80AT 80AT 850 6AT 80AT 00AT EXA - rek. avsäkring ( 0V) 0AT Luftvärmare El 7 kw (kod ESET-EV) Kylaggregat: EcoCooler (kod ACU) EcoCooler med kylåtervinning (kod ACR) L L L PE MATNING 00V~ MS L L L N PE MATNING 00V~50Hz L N PE Y G0 + MANÖVER 0V~ STYRNING 0-0V= 0 0 G G0 V~ NC NO LARM (SLUTER MELLAN - VID LARM) STYRNING 0-0 V= LARM KOMPRESSOR (SLUTER VID LARM) FÖRREGLING FRÅN TF OCH FF ESET-EV 7 kw - rek. avsäkring ( 00V+N) / effektvariant Storlek 00 0A 0A 0A 50 0A 5A 0A 90 6A 0A 0 0A 0A 00 5A 60 A

12 Sida 0 Drift- och skötselanvisningar DSEF08.0.SE rev0 Luftvärmare El 0 kw (kod ESET-EV) Luftvärmare El (kod MIE-EL/ELEE) L L L PE MATNING 00V~ L L L PE MATNING 00V~ L N PE MANÖVER 0V~ L N PE MANÖVER 0V~ Y G0 G + STYRNING 0-0V= V~ NC NO LARM (SLUTER MELLAN - VID LARM) Y G0 + NC NO STYRNING 0-0V= LARM (SLUTER MELLAN - VID LARM) ESET-EV 0 kw - rek. avsäkring ( 00V+N) / effektvariant Storlek A 90 50A 80A 0 80A 5A 00 50A 80A 5A 60 6A 00A 60A MIE-EL/ELEE - rek. avsäkring ( 00V+N) / effektvariant Storlek A 6A A 50A 80A 50 6A 5A 0A 80A 00A 90 6A 5A 6A 00A 60A 0 0A 0A 80A 5A 00A 00 5A 0A 80A 60A 00A 60 5A 50A 00A 00A 80 5A 80A 60A 600 0A 80A 00A 70 80A 60A 00A A 60A 00A

13 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida Skötselanvisningar. Serviceschema Serviceschemat innefattar åtgärder och serviceintervaller för funktionsdelar som kan ingå i luftbehandlingsaggregatet. Aggregatet innehåller en eller flera av dessa funktionsdelar. De delar som är aktuella är markerade på lista i innehållsförteckningen, se sid. Serviceschemat kopieras lämpligen innan första ifyllnad för att utgöra underlag till följande års service. Service år för aggr.nr... Service utförd * (datum och signatur) Funktionsdel Kod Rekommenderad åtgärd (tillsyn) Sidhänv. 000 h / 6 mån 6000 h / mån 9000 h / 8 mån 000 h / mån datum datum datum datum Filter tilluft, frånluft ELEF Kontroll tryckfall Ev. byte filter signatur signatur signatur signatur Återvinnare rotor EXA Visuell kontroll Kontroll tryckbalans Kontroll diff-tryck Ev. rengöring 6 signatur signatur signatur signatur Plattvärmeväxlare EXC Visuell kontroll Ev. rengöring Funktionskontroll 9 signatur signatur signatur signatur Batteriåtervinningsdel EXL Visuell kontroll Kontroll dränering Ev. rengöring Funktionskontrol 0 signatur signatur signatur signatur Luftvärmare H O vatten ESET-VV, MIE-CL/ELEV, ESET-TV, MIE-CL/ELTV Visuell kontroll Ev. rengöring Funktionskontroll signatur signatur signatur signatur Luftvärmare el ESET-EV, MIE-CL/ELEE Visuell kontroll Ev. rengöring Funktionskontroll signatur signatur signatur signatur Luftkylare H O /DX vatten/dx ESET-VK, MIE-CL/ELBC, MIE-CL/ELBD Visuell kontroll Kontroll dränering Ev. rengöring Funktionskontroll signatur signatur signatur signatur Fläktenhet ENF Visuell kontroll Ev. rengöring Kontroll luftflöde 5 signatur signatur signatur signatur Spjäll EMT-0, ESET-TR Visuell kontroll Ev. rengöring Kontroll täthet 7 signatur signatur signatur signatur Ljuddämpare EMT-0, MIE-KL Visuell kontroll Ev. rengöring 8 signatur signatur signatur signatur Kylaggregat EcoCooler ACU, ACR Se separat häfte signatur signatur signatur signatur * Var 000:e drifttimme eller var 6:e månad beroende på vilket som infaller först. I vissa miljöer kan det finnas behov av service oftare.

14 Sida Drift- och skötselanvisningar DSEF08.0.SE rev0. Filter (kod ELEF) Luftfilter i en luftbehandlingsanläggning ska förhindra damm och stoft att komma in i byggnaden. De ska också skydda aggregatets känsliga delar, exempelvis batterier och återvinnare, från nedsmutsning. Avskiljningseffekten kan variera mycket mellan olika filtertyper. Förmågan att ackumulera stoft varierar också mycket kraftigt. Det är därför viktigt att använda filter av samma kvalitet och kapacitet vid filterbyte. Avskiljningsklass anges med standardbeteckningar: Filter Grundfilter G Mediumfilter M5, M6 Finfilter F7, F8 och F9 Högre siffra betyder högre avskiljningsgrad. Filtren är avsedda för engångsbruk. Om filtren blir igensatta minskar aggregatets kapacitet. Filtren ska därför bytas om tryckfallet över filtret överstiger angivet sluttryckfall. Det är viktigt att aggregatet stoppas i samband med filterbyte så att inte damm som lossnar sugs in i aggregatet. Därför ska också filterdelarna rengöras i samband med byte. Filter Kontroll Kontrollera tryckfallen över filtren. Tryckfallen mäts med manometer an sluten till sonderna. Sonderna är anslutna på vardera sidan av filtren. + xx Pa + xx Pa Om angivet sluttryckfall har uppnåtts ska filtret bytas. Sluttryckfall ska finnas angivet på filterdelens dekal (ifylld vid aggregatets idrifttagande).

15 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida Filterdata Filtertyp G M5 M6F9 Panelfilter P Antal filter Mått (mm) B H Längd Antal påsar/ filter Aggr. storlek Filteryta tot. (m²) , , , , , Kolfilter C7 G M5 M6 F7F9 Panelfilter P Kolfilter C7 G M5 M6 F7F9 Panelfilter P ,6 6, 8, 9,9 0,5 0,5 8,0 60 6, , 5 8 0,8 5 0, ,7 5 0,7 Kolfilter C7 9 6,0 G M5 M6 F7F9 Panelfilter P Aluminiumfilter Aluminiumfilter Aluminiumfilter Aluminiumfilter 60 6, , 5 8 0,8 5 0, ,7 5 0,7 Kolfilter C7 9 6, Filtertyp G M5 M6 F7F9 Panelfilter P Kolfilter C7 G M5 M6 F7F9 Panelfilter P Kolfilter C7 G M5 M6 F7F9 Panelfilter P Aluminiumfilter Aluminiumfilter Aluminiumfilter Kolfilter C7 Antal filter Mått (mm) B H Längd Antal påsar/ filter Aggr. storlek Filteryta tot. (m²) 6,0 0,5,5 6,5 0,9 0,9 9, ,,7 8,9,,, 6, ,8 8,9, 9,7,6,5,5

16 Sida Drift- och skötselanvisningar DSEF08.0.SE rev0 forts. Filterdata Filtertyp G M5 M6 F7F9 Panelfilter P Kolfilter C7 G M5 M6 F7F9 Panelfilter P Kolfilter C7 G M5 M6 F7F9 Panelfilter P Aluminiumfilter Aluminiumfilter Aluminiumfilter Antal filter Mått (mm) B H Längd Antal påsar/ filter Aggr. storlek Filteryta tot. (m²),0,0 7,0,0,8,7 8, , 5,, 9,6,,0 6, , 6 5 6, , , ,8 8 5,8 Kolfilter C ,0

17 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida 5 Filterbyte. Stäng av aggregatet via styr och lås säkerhetsbrytaren i 0-läge. OBS! Säkerhetsbrytare är inte dimensionerade för start/stopp av aggregatet. Aggregatet ska startas och stängas av med hjälp av styrutrustningen.. Avvakta till fläktarna stannat och öppna inspektionsluckan. VARNING! Övertryck i aggregat, risk för personskada. Låt trycket sjunka innan inspektionsluckor öppnas.. Lossa excenterskenorna. Excenterskenor. Ta bort det gamla filtret genom att dra det mot dig. 5. Rengör filterskåpen. 6. Sätt in det nya filtret, tryck in excenterskenorna och stäng inspektionsluckan. 7. Om det finns fast monterad filtervakt: sätt fast sonderna på vardera sidan av filtret. 8. Starta aggregatet.

18 Sida 6 Drift- och skötselanvisningar DSEF08.0.SE rev0. Återvinnare rotor (kod EXA) Återvinnare rotor (kod EXA) Återvinnarens uppgift är att återvinna värme ur frånluften och överföra denna värme till tilluften. Därigenom reduceras effektbehovet och energianvändningen. Bristfällig funktion hos återvinnaren genom minskad återvinningsgrad innebär ökad energianvändning. Det innebär också att projekterad tilluftstemperatur inte uppnås vid låga utetemperaturer. En tänkbar anledning till reducerad återvinningsgrad kan vara att rotorn roterar för långsamt eftersom drivremmen slirar. Varvtalet ska ej understiga 8 r/min vid full återvinning. Det är inte vanligt att rotorns kanaler sätts igen av stoft, eftersom rotorn normalt är självrensande. Det kan dock hända om stoftet är av klibbig natur. En reducering av frånluftsflödet, t ex genom försmutsning av frånluftsfilter, medför reducerad återvinningsgrad. Kontroll. Stäng av aggregatet via styr och lås säkerhetsbrytaren i 0-läge.. Avvakta till fläktarna stannat och öppna inspektionsluckan. VARNING! Övertryck i aggregat, risk för personskada. Låt trycket sjunka innan inspektionsluckor öppnas.. Kontrollera att rotorn roterar lätt. Om den går trögt, kan tätningsborsten justeras.. Kontrollera att rotorns tätningsborst tätar mot sidoplåtarna, och att den inte är sliten. Tätningsborsten är en slitagedetalj som kan justeras eller bytas vid behov. 5. Kontrollera att drivremmen är sträckt och inte slirar. Om remmen slirar måste den avkortas. Rotorns varvtal ska vara minst 8 r/min vid full återvinning. 6. Kontrollera att drivremmen är oskadd och ren. 7. Kontrollera att rotorns luftinloppsytor inte är belagda med damm eller annan förorening. OBS! Undvik att beröra rotorns inlopp och utloppsytor med händer eller verktyg.

19 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida 7 8. Kontrollera tryckbalansen. För att säkerställa renblåsningssektorns funktion ska undertrycket P vara större än undertrycket P (min. diff 5 Pa). I annat fall kan trimspjäll ETET-TR användas på frånluftssidan för att strypa in rätt tryckbalans. Trimspjäll + P P P P 5 Pa P atm (0 kpa) Kontroll av tryckbalansen P: sugande tilluftsfläkt ger undertryck relativt atmosfärstryck (atm), t.ex. 00 Pa P: sugande frånluftsfläkt och ev. trimspjäll ger större undertryck än P, t.ex. 5 Pa 9. Kontrollera differenstrycket över rotorn. Renblåsningssektorn monteras från fabrik i läge max öppen. Beroende av aggregatets tryckförhållanden kan renblåsningssektorn behöva justeras. Felaktig inställning kan medföra minskad verkningsgrad. Kontroll och injustering görs enligt följande: - Mät och notera tryckdifferens mellan uteluft (P) och frånluft (P). Renblåsningssektor + P P xx Pa se tabell nedan P P - Läs ut rekommenderad inställning (justeringshål i renblåsningssektorn) från tabeller nedan. Justeringshål i renblåsningssektor Rotor-typ 5 öppen* stängd Tryckdiff. mellan P och P (Pa) Normal < > 600 Plus < > 700 *max öppen renblåsningssektor, förinställt läge från fabrik

20 Sida 8 Drift- och skötselanvisningar DSEF08.0.SE rev0 Avluft Frånluft Uteluft - Justera renblåsningssektorn vid behov. Bilden visar max öppen renblåsningssektor. Rotationsriktning Tilluft Rengöring Smörjning Ta bort damm genom försiktig dammsugning med mjuk borste. Vid starkare och fet nedsmutsning kan rotorn sprayas med vatten, tillsatt med diskmedel (av typ som inte korroderar aluminium). Tryckluft med lågt tryck (max 6 bar) kan användas för renblåsning. Munstycket får inte hållas närmare rotorn än 50 mm. Lager och drivmotor är permanentsmorda och kräver ingen smörjning.

21 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida 9. Plattvärmeväxlare (kod EXC) Plattvärmeväxlarens primära uppgift är att återvinna värme ur frånluften och överföra denna värme till tilluften varigenom energiförbrukningen reduceras. Bristfällig funktion hos plattvärmeväxlaren genom minskad återvinningsgrad innebär primärt Plattvärmeväxlare (kod EXC) ökad energiförbrukning samt sekundärt att projekterad tilluftstemperatur ej kan erhållas vid låga utetemperaturer. Tänkbara anledningar till reducerad återvinningsgrad kan vara försmutsning av de värmeutbytande ytorna eller att förbigångsspjäll ej stänger helt. En reducering av frånluftsflödet t ex genom försmutsning av frånluftsfilter medför reducerad återvinningsgrad. Problematiken med isbildning i värmeåtervinningsaggregatens frånluftsdel bör speciellt observeras. Uppstår driftstörningar orsakade av isbildning bör återvinningsaggregatets frostskyddsutrustning kontrolleras med avseende på funktion. Kontroll. Stäng av aggregatet via styr och lås säkerhetsbrytaren i 0-läge.. Avvakta till fläktarna stannat och öppna inspektionsluckan. VARNING! Övertryck i aggregat, risk för personskada. Låt trycket sjunka innan inspektionsluckor öppnas.. Inspektera lamellerna med avseende på försmutsning. Inspektion kan utföras genom t ex inspektionslucka till filterdel.. Kontrollera avfrostningsautomatik och se till att förbigångsspjäll sluter tätt när avfrostning inte pågår. Rengöring Erfordras rengöring kan detta utföras genom dammsugning, blåsning med tryckluft eller genom användning av rengöringsmedel avpassat för aluminium samt spolning med varmvatten. Rengöringen utförs bäst med att genomspola varje enskild luftkanal med vatten (eventuellt med tillsats av vanligt rengöringsmedel som ej korroderar aluminium) över hela värmeväxlarens längd. Vid drifttemperaturer under 0 C ska värmeväxlarpaketet vara torrt innan igångsättning. Bottenkaret under värmeväxlaren med tillhörande avlopp och vattenlås bör samtidigt kontrolleras. Vattenlås utan backventil skall vara vattenfyllt.

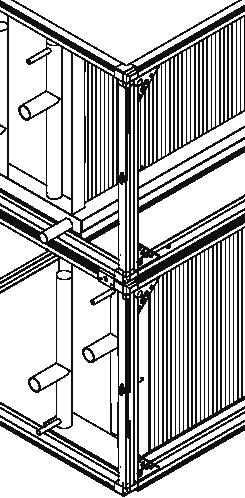

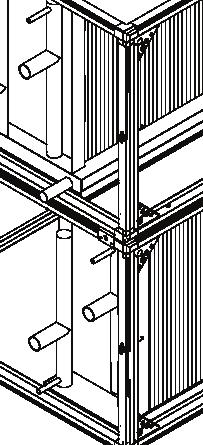

22 Sida 0 Drift- och skötselanvisningar DSEF08.0.SE rev0.5 Batteriåtervinningsdel (kod EXL) Batteriåtervinningsdel (kod EXL) Batteriåtervinningsdelen används för att återvinna värme ur frånluften och överföra denna värme till tilluften för minskad energianvändning. Batteriåtervinningsdelen består av frånluftsbatteri med droppskål och tilluftsbatteri (värmebatteri) monterade i hölje. Fuktutfällning i frånluftens återvinningsbatteri medför risk för påfrysning och eventuell frost/isbildning. Påfrysningen motverkas genom montering och inkoppling av påfrysningsgivare som reglerar ventilställdon (vätskeflödet) i frånluftsbatteriet. Batteriernas kapacitet försämras om det blir stoftbeläggning på batteriytorna. Förutom att värmeöverföringen försämras ökar tryckfallet på luftsidan. Även om anläggningen är försedd med bra filter avsätts med tiden stoft på batterilamellernas framkant (inloppssidan). För att utnyttja full effekt måste batterierna vara väl avluftade. Luftning görs i rörledningar genom luftskruvar i röranslutningar och/ eller luftklocka. Kontroll Kontrollera:. batteriernas lameller med avseende på mekanisk åverkan. att batterierna inte läcker. droppskål och avlopp med vattenlås (rengörs vid behov). att vattenlås (utan backventil) är vattenfyllt.

23 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida Rengöring Luftning Om lamellerna på batterierna är smutsiga: rengör genom att dammsuga dem från inloppssidan. Alternativt kan man försiktigt blåsa dem rena från utloppssidan. Vid svårare nedsmutsning: spraya på varmt vatten med tillsats av diskmedel (av typ som inte korroderar aluminium). Avlufta vid behov värmebatteri och rörledningar. Luftskruvar finns upptill på batterierna eller på anslutningsledningarna. Funktion FF GT9 SV EXP CP TF FF CP SV GT9 Tilluftsfläkt Frånluftsfläkt Cirkulationspump återvinningskrets Ventilställdon återvinningskrets Påfrostningsgivare TF Kontrollera att cirkulationspumpen går åt rätt håll och att ventilen ändrar öppnar/ stänger när börvärden/förutsättningar ändras.

24 Sida Drift- och skötselanvisningar DSEF08.0.SE rev0.6 Luftvärmare vatten (ESET-VV, MIE-CL/ELEV), Luftvärmare vatten Thermoguard (ESET-TV, MIE-CL/ELTV) Värmebatteriet består av ett antal kopparrör med påpressade aluminiumlameller. Batteriets kapacitet försämras om det blir stoftbeläggning på batteriytorna. Förutom att Luftvärmare vatten (kod ESET-VV) och Luftvärmare vatten (kod MIE-CL/ELEV) värmeöverföringen försämras ökar tryckfallet på luftsidan. Även om anläggningen är försedd med bra filter avsätts med tiden stoft på batterilamellernas framkant (inloppssidan). För att utnyttja full effekt måste batteriet vara väl avluftat. Luftning görs i rörledningar genom luftskruvar i röranslutningar och/eller luftklocka. Kontroll Rengöring Luftning Funktion Kontrollera:. batteriets lameller med avseende på mekanisk åverkan. att batteriet inte läcker. Om lamellerna på batterierna är smutsiga: rengör genom att dammsuga dem från inloppssidan. Alternativt kan man försiktigt blåsa dem rena från utloppssidan. Vid svårare nedsmutsning: spraya på varmt vatten med tillsats av disk-medel (av typ som inte korroderar aluminium). Avlufta vid behov värmebatteri och rörledningar. Luftskruvar finns upptill på batteriet eller anslutningsledningarna. Kontrollera att batteriet avger värme. Detta kan göras genom tillfällig höjning av temperaturinställningen (börvärdet). Tillkommande skötsel för Thermoguard (kod ESET-TV, MIE-CL/ELTV). Säkerhetsventilens funktion ska kontrolleras regelbundet (minst gång/år). Ifall en läckande ventil upptäcks, beror detta normalt på att smuts från rörsystemet lagt sig i ventilsätet. I normala fall räcker Säkerhetsventil det med att försiktigt vrida ventilratten och på så vis "spola" ventilsätet rent från smuts. Vid fortsatt läckage måste säkerhetsventilen bytas ut, varvid ventil av samma typ och öppningstryck måste användas.. Eventuella avstängningsventiler på tillopp och retur får ej vara stängda vid frysfara.. Om ett Thermoguard-batteri har frusit, måste det tinas upp helt innan det åter tas i drift. Ifall värmeåtervinnare är installerad före batteriet är det ofta tillräckligt att köra återvinningen för att tina upp batteriet. Om inte detta går måste någon extern värmekälla användas för att tina upp batteriet. Viktigt! För att säkerställa funktionen av Thermoguard-batteriet måste hela batteriet tillåtas tina upp innan batteriet åter tas i full drift. Kontrollera vid uppstart att vätska cirkulerar i hela batteriet.

25 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida.7 Luftvärmare el (kod ESET-EV, MIE-EL/ELEE) Luftvärmare El (kod ESET-EV) och Luftvärmare El (kod MIE-EL/ELEE) Värmebatteriet består av nakna elstavar. Kraftig nedsmutsning kan medföra att elstavarna får för hög temperatur. Detta kan medföra att stavarnas livslängd förkortas. Det kan också medföra lukt av bränt damm och i värsta fall brandrisk. Överhettade elstavar kan bli deformerade eller lossna från sina upphängningar och ge ojämn värmning av luften. Kontroll Rengöring Funktion Kontrollera att elstavarna sitter på plats och inte är deformerade. Ta bort eventuella föroreningar genom dammsugning eller avtorkning.. Simulera minskat effektbehov genom tillfällig sänkning av temperaturinställningen (börvärdet), så att samtliga elsteg (kontaktorer) går i frånläge.. Öka därefter börvärdesinställningen kraftigt och kontrollera att elstegen går in.. Återställ temperaturinställningen.. Stoppa aggregatet (OBS! Bryt inte med säkerhetsbrytaren). Samtliga elsteg ska falla ur (=kontaktorerna i frånläge). Aggregatets stopp kan vara fördröjt c:a 5 minuter för att kyla bort den värmeenergi, som är lagrad i luftvärmaren. Elbatteriet är försett med dubbla temperaturbegränsare. Det automatiskt återgående ska vara inställt på 70 C. Överhettningsskyddet med manuell återställning bryter vid ca 0 C och är placerat på täcklocket på sidan av batteriet. Innan återställning ska orsaken till överhettningen klarläggas och åtgärdas. Observera att risken för överhettning ökar med minskat luftflöde. Lufthastigheten bör inte understiga,5 m/s.

26 Sida Drift- och skötselanvisningar DSEF08.0.SE rev0.8 Luftkylare vatten (kod ESET-VK, MIE-CL/ELBC), Luftkylare direktexpansion (kod ESET-DX, MIE-CL/ELBD) Luftkylare (kod ESET-VK, ESET-DX) och luftkylare (kod MIE-CL/ELBC, MIE-CL/ELBD) Kylbatteriet består av ett antal kopparrör med påpressade aluminiumlameller. Batteriets kapacitet försämras om det blir stoftbeläggning på batteriytorna. Förutom att värmeöverföringen försämras ökar tryckfallet på luftsidan. Även om anläggningen är försedd med bra filter avsätts med tiden stoft på batterilamellernas framkant (inloppssidan). Under kylbatteriet finns ett kar med avlopp för avledning av kondensvatten och efter kylbatteriet finns i vissa fall en droppavskiljare som hindrar att vattendroppar följer med luftströmmen. Kontroll Rengöring Kontrollera:. batteriets lameller med avseende på mekanisk åverkan. att batteriet inte läcker. att kylan är jämnt fördelad över batteriytan (vid drift). bottenkar och avlopp med vattenlås (rengörs vid behov) 5. att vattenlås utan backventil är vattenfyllt. Om lamellerna på batterierna är smutsiga ska dessa rengöras genom att de dammsugs från inloppssidan. Alternativt kan man försiktigt renblåsa dem från utloppssidan. Vid svårare nedsmutsning kan varmt vatten med tillsats av diskmedel som inte korroderar aluminium användas. Luftning (OBS! gäller endast ESET-VK och MIE-CL/ELBC) Avlufta vid behov vattenbatteri och rörledningar. Luftskruvar finns upptill på batteriet eller anslutningsledningarna. Funktion Kontrollera att batteriet avger kyla. Detta kan göras genom tillfällig sänkning av temperaturinställningen (börvärdet).

27 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida 5.9 Fläktenhet (kod ENF) Fläktarnas uppgift är att transportera luft genom systemet, dvs fläkten ska övervinna det strömningsmotstånd som finns i luftdon, kanaler och aggregat. Fläktarnas varvtal är avpassade för att ge rätt luftflöde. Ger fläktarna lägre flöde, medför detta att anläggningens funktion störs. Om tilluftsflödet är för lågt, blir det obalans i systemet, vilket kan leda till dåligt rumsklimat. Om frånluftsflödet är för lågt, blir ventilationseffekten för dålig. Dessutom kan obalansen leda till att fuktig luft trycks ut i byggnadskonstruktionen. En orsak till att fläktarna ger för litet luftflöde kan vara stoftbeläggning på fläkthjulens skovlar. Om en radialfläkt har fel rotationsriktning går luftflödet åt rätt håll, men med stor kapacitetsminskning. Kontrollera därför rotationsriktningen. VARNING! Hög spänning och roterande fläkthjul, risk för personskada. Vid ingrepp/service Stäng av aggregatet via styr, vrid därefter säkerhetsbrytaren till 0-läge och lås den. VARNING! Roterande fläkthjul, risk för personskada. Stäng av aggregatet och vänta i minst minuter innan inspektionsluckor öppnas. Fläktenhet storlek EC-motor med reglerenhet. Fläkthjul. Vibrationsdämpare Fläktenhet storlek Motor. Reglerenhet. Fläkthjul. Vibrationsdämpare

28 Sida 6 Drift- och skötselanvisningar DSEF08.0.SE rev0 Fläkt Kontroll. Storlek 0060: Lossa ena änden av fläktmontagets jordfläta. Lossa skruvarna (pos ) och sprintarna/ skruvarna (pos ) och dra ut fläktenheterna (fläkt och motor är monterade på skenor). Storlek 80600: Åtkomst till fläkten sker normalt via inspektionsluckan. Vid behov demontera mittstolpen (pos ) och den fasta luckan (pos ). Lossa ena änden av fläktmontagets jordfläta. Lossa skruvarna (pos ) och sprintarna (pos ) och dra ut fläktenheterna (fläkt och motor är monterade på skenor). Storlek : Fläktarna är fast monterade och åtkomst sker genom inspektionslucka/luckor.. Kontrollera att fläkthjulen roterar lätt, är i balans och inte vibrerar. Kontrollera även att fläkthjulet är rent från anhopningar av partiklar. Obalans kan bero på beläggning eller skador på fläkthjulsskovlarna.. Lyssna på lagerljud från motorn. Om lagren är i sin ordning hörs ett svagt surrande ljud. Ett skrapande eller dunkande ljud kan betyda att lagren är skadade och då erfordras serviceåtgärd.. Kontrollera att fläkthjulen: sitter fast på axeln/navet, är centrerade i inloppskonorna, sticker in i inloppskonorna med överlappning. 5. Fläkthjul och motor är monterade på stativ försedda med gummidämpare. Kontrollera att dämparna sitter fast och är hela. 6. Kontrollera fästskruvar samt upphängningsanordningar och stativ. 7. Kontrollera att packningar på anslutningsplåtar runt anslutningshålen är hela och sitter fast. 8. Kontrollera att mätslangarna sitter fast på respektive mätuttag. 9. Återmontera fläktenheterna. 0. Kontrollera luftflödena genom att mäta Δp i anslutningarna för flödesmätning. Använd aggregatets flödesskylt och läs av vilket flöde som motsvaras av uppmätt Δp, se exempel nedan. LUFTFLÖDE / AIRFLOW 0,0 Q=0,05* P P (Pa) ,0 0,50 0,60 0,70 0,80 0,90,00,0 Q (m³/s) Art. NR 9-0 Fläktenhet 0060 Fläktenhet Flödesskylt Rengöring. Följ punkt under Kontroll.. Torka ren fläkthjulens skovlar från eventuella beläggningar. Använd ett miljö vänligt avfettningsmedel.. Motorn ska utvändigt hållas ren från damm, smuts och olja. Rengör med torkduk. Vid kraftig nedsmutsning kan miljövänligt avfettningsmedel användas. Risk för invändig överhettning kan föreligga om tjocka smutslager hindrar kylning av statorstommen.. Dammsug sedan i aggregatet, så att dammet inte blåses ut i kanalsystemet. Anslutningar för flödesmätning (mätuttag) 5. Rengör övriga delar på samma sätt som fläkthjulen. Kontrollera att intags konorna sitter ordentligt fast. 6. Följ punkt 9 under Kontroll. Återställning av överhettningsskydd (storlek 0060). Bryt kraftmatningen till fläktmotorn.. Avvakta minst 0 s efter att fläkthjulet slutat rotera.. Slut kraftmatningen till fläktmotorn.

29 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida 7.0 Spjäll (kod ESET-TR, EMT-0) Spjäll (kod ESET-TR, EMT-0) Spjällens uppgift är att reglera luftflödet. Bristfällig funktion leder till störningar som kan få allvarliga följdproblem. Om uteluftspjället inte; - öppnar helt så reduceras luftflödet - stänger helt när aggregatet stannar så kan värmebatteri frysa sönder - tätar (läcker) leder det till ökad energianvändning. Om trimsspjället för rotorns renblåsningsfunktionen inte fungerar, eller är rätt inställt, kan det medföra att lukt i frånluften överförs via rotorn till tilluften. Kontroll Rengöring. Kontrollera ställdonets funktion.. Kontrollera att spjällen tätar när de ska vara stängda. Om inte, justera ställdonet så att det blir tätt (gäller inte trimspjäll).. Kontrollera tätningslister.. Om spjället ej fungerar, kontrollera så att det ej monterats någon skruv igenom drevmekanismen/spjällbladen som hindrar funktionen. Rengör spjällblad med torkduk. Vid kraftigare nedsmutsning kan ett miljövänligt avfettningsmedel användas.

30 Sida 8 Drift- och skötselanvisningar DSEF08.0.SE rev0. Ljuddämpare (kod EMT-0, MIE-KL) Ljuddämpare (kod EMT-0) och ljuddämpare (kod MIE-KL) Ljudfällans uppgift är att reducera ljudeffektnivån i systemet. Kontroll Rengöring Kontrollera att baffelelementen har hela och rena ytor. Åtgärda efter behov. Dammsug och/ eller våttorka samtliga ytor. Vid kraftigare rengöring kan roterande viskor av nylon användas.

31 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida 9 Kodnycklar. Blockdelar Fläktdel tilluft (kod ENF) ENF -a-b-c-d a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 c - Fläktvariant C,D,E = 00 D,E,F = 50, 90, 0, 00 D,F = 60,, = 80 0,,, = 600, = 70,, = 850 d - Elskåp invändigt ENFT-0 -a-b-c 00 = Utan 0 = Med ( endast vid utomhusutförande, ) Anslutningssats a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 MIET-FB -b b - Typ Filtervakt Elkoppling (kod ESEK) ESEK -a-b-c-d-e-f-g 0 = Manometer U-rör 0 = Manometer Kytölä 0 = Manometer Magnehelic a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Utförande c - Återvinn. rotor (kod EXA) d - Platt vvx (kod EXC) e - Kylagg. (kod ACU) f - Kylagg. kylåtervinn. (kod ACR) g - Återluftsdel (kod EBE) = Enhet = Block = Blockmodul (storlek 0-600) = Utomhus R = Med U = Utan P = Med U = Utan C = Med U = Utan R = Med U = Utan B = Med U = Utan b - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 Återvinnare rotor (kod EXA) c - Anslutning nummer 0, 0, 0, 0, 0, 05 ENFT-0 Svängarmssats (storlek 00-90) ESET-0 -a-b Flödesmätare manometertyp a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Fläktvariant C,D,E = 00 D,E,F = 50, 90, 0, 00 D,F = 60,, = 80 0,,, = 600, = 70,, = 850 ESET-06 -a-b Rostfri bottenplåt uteluftsintag a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Tilluft ESET-07 -a U = Uppe N = Nere Förfilter (endast tilluft) a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 ELEF -a-b Filter a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Filterklass G, M5, M6, F7, F8, F9, P, C7 EXA -a-b-c a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Hölje c - Rotortyp Tillbehör: EXAT-0-a 00 = Standardisolering E = Isolering brandklass EI 0 NO = Normal HY = Hygroskopisk NP = Normal Plus HP = Hygroskopisk Plus EX = Epoxi Kantförstärkt rotor (Endast för rotortyp NO/NP) Plattvärmeväxlare (kod EXC) EXC -a-b-c-d a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Hölje c - Plattväxlartyp d - Utförande 00 = Standardisolering E = Isolering brandklass EI 0 A = Aluminium B = Epoxi NO = Normal NP = Plus

32 Sida 0 Drift- och skötselanvisningar DSEF08.0.SE rev0 Batteriåtervinningsdel (kod EXL) Återluftsdel (kod EBE) EXL -a-b-c-0 a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Modul batteridel 0 c - Modul tomdel 0 Kylaggregat EcoCooler (kod ACU) ACU -a-b-c-0-e-f-g a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 c - Effektvariant V = (storlek 00850) V = (storlek 50850) V = (storlek ) e - Spänning f - Tilluft 0 = 00V+N, 50Hz U = Uppe N = Nere EBE -a-b a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Hölje Mediadel (kod EMR) EMR -a-b-c- 00 = Standardisolering E = Isolering brandklass EI 0 a - Storlek 00, 50, 90, 0, 00, 60, 80, 600 b - Hölje c - Återluftsspjäll 00 = Standardisolering E = Isolering brandklass EI 0 0 = Utan = Med. Komponenter för kanalmontage Spjäll (kod EMT-0, ESET-TR) g - Insp. sida H = Höger V = Vänster EMT-0 -a ESET-TR -a Spjäll exkl. motor Spjäll med handreglage Kylaggregat EcoCooler med kylåtervinning (kod ACR) ACR -a-b-c-0-e-f-g-h a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 c - Effektvariant V = (storlek 00850) V = (storlek 50850) V = (storlek ) a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 Luftvärmare vatten (kod ESET-VV, -TV) ESET-VV -a-b ESET-TV -a-b Luftvärmare vatten Luftvärmare vatten Thermoguard a - Storlek 00, 50, 90, 0, 00, 60 b - Effektvariant, Luftvärmare El (kod ESET-EV) e - Spänning f - Rotor g - Tilluft 0 = 00V+N, 50Hz NO = Normal HY = Hygroskopisk NP = Normal Plus HP = Hygroskopisk Plus U = Uppe N = Nere ESET-EV -a-b a - Storlek 00, 50, 90, 0, 00, 60 b - Effektvariant,, (storlek 00),,, (storlek 50, 90, 0, 00, 60) h - Insp. sida Tillbehör: ACRT-0 -a-c H = Höger V = Vänster Delat utförande a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 c - Effektvariant V = (storlek 00850) V = (storlek 50850) V = (storlek Luftkylare vatten (kod ESET-VK) ESET-VK -a- a - Storlek 00, 50, 90, 0, 00, 60 Ljuddämpare (kod EMT-0) EMT-0 -a a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850

33 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida. Funktionsinredningar Aggregathölje (kod EMM) EMM -a-b-c a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Modul 0, 5, 0, 5, 0, 5, 0, 5, 50, 55, 60, 65, 70, 75, 80 c - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 Inredning filter (kod MIE-FB) MIE-FB -a-b-c-d MIE-FC -a-b-c-d Inredning påsfilter Inredning panelfilter a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Modul c - Hölje d - Filterskenor ELEF -a-b 0 = för panelfilter FC 5 = för filterklasser AL, G, M5-M6, F7-F9 storlek 00 0 = för övriga filtertyper och storlekar 00 = Standardisolering E = Isolering brandklass EI0 ST = Standard SF = Syrafast rostfritt stål Filtersats a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Filterklass Tillbehör filtersats: MIET-FB-0 MIET-FB-0 MIET-FB-0 AL, G, P, M5-M6, F7-F9, C7 storlek Filtervakt manometer U-rör Filtervakt manometer Kytölä Filtervakt manometer Magnehelic Luftkylare/värmare (kod MIE-CL/ELEV/ELTV/ELBC/ELBD) MIE-CL -a-b-c Inredning ELEV -a-b Luftvärmare vatten a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Effektvariant 00, 0, 0, 0, 0 ELTV -a-b-c Luftvärmare vatten Thermoguard a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Effektvariant 00, 0, 0, 0, 0 c - Anslutningssida ELBC -a-b-c-d-e-f H = höger V = vänster Luftkylare vatten a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Effektvariant 0, 0, 0, 06, 08 c - Slinglängd d = Lamelldelning e = Dropp avskiljare f - Anslutningssida ELBD -a-b-c-d-e-f = Kort slinglängd = Lång slinglängd 0 =,0 mm 0 =,0 mm 0 = utan = med H = höger V = vänster Luftkylare DX a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Effektvariant 0, 0, 0 c - Slinglängd d = Lamelldelning e = Dropp avskiljare f - Anslutningssida Tillbehör: ELBDT-0 -a Genereras från dimensioneringsprogram 0 =,0 mm 0 =,0 mm 0 = utan = med H = höger V = vänster a - Antal effektsteg,, Antal effektsteg luftkylare DX a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Modul 0, 5, 0 c - Hölje 00 = Standardisolering E = Isolering brandklass EI 0 Tillbehör: MIET-CL 0 MIET-CL 0 MIET-CL 0 Luftningsventil Avtappningsventil T-rör för frysskydd och luftning/ avtappning

34 Sida Drift- och skötselanvisningar DSEF08.0.SE rev0 Luftvärmare El (kod MIE-EL/ELEE). Tillbehör MIE-EL -a-b-c Inredning a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Modul 5, 0, 5, 5 c - Front ELEE -a-b-hs 00 = Standardisolering E = Isolering brandklass EI 0 Elvärmare a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Effektvariant 0,0,0 = = = 0000 Inspektion (kod MIE-KM) MIE-KM -a-b-c Inredning a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Modul 0, 5, 0 c - Hölje Tillbehör MIET-KM-0-a 00 = Standardisolering E = Isolering brandklass EI 0 Luftfördelare Tomdel (kod MIE-TD) MIE-TD -a-b-c Inredning a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Modul 0, 5, 0, 5, 0, 5, 0, 5, 50, 55, 60, 65, 70, 75, 80 c - Hölje Tillbehör MIET-TD-0-a 00 = Standardisolering E = Isolering brandklass EI 0 Droppskål Ljuddämpare (kod MIE-KL) MIE-KL -a-b-c-d Inredning a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Modul 0, 0, 0, 50, 60 c - Hölje d - Baffeltyp 00 = Standardisolering E = Isolering brandklass EI 0 EB = Ej utdragbar baffel UB = Utdragbar baffel Dukstos (kod EMMT-0) Flexibel väv, l = 050 mm. EMMT-0 -a a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 Utomhusutförande (kod EMMT-0) EMMT-0 -a-b-c Utomhusutförande a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Antal plan c - Antal leveransenheter Tillbehör: EMMT-0T -a-b 0, 0, 0, 0, 05, 06, 07, 08, 09, 0 Avluftshuv a - Storlek 060, 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Fläkttyp EMMT-0G -a-0 FD Ytterväggsgaller a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 EMMT-0H-a-0 Väderhuv a - Storlek 00, 50, 90, 0, 00 Stativ (kod EMMT-05) EMMT-05 -a-b a - Storlek 00, 50, 90, 0, 00, 60, 80, 600, 70, 850 b - Längdintervall 0,,,,, 5 0 = 0000, = o.s.v. Inspektionsglas (kod EMMT-06, EMMT-) Plexiglas, ej till hölje E (Isolering brandklass EI0). EMMT-06 storlek EMMT- storlek 70, 850 Invändig belysning (kod EMMT-07) IP, med skyddsgaller.

35 Drift- och skötselanvisningar DSEF08.0.SE rev0 Sida Lyftkonsol (kod EMMT-08) För aluminiumprofil. Enhetsutförande (kod EMMT-0) EMMT-0 -a-b a - Storlek 00, 50, 90, 0, 00, 60, 80, 600 f - Antal leveransenheter 0, 0, 0, 0, 05, 06, 07, 08, 09, 0 Termometer (kod EMMT-6) Visartermometer, instickstyp, -0 till +0 C. Vattenlås (kod MIET-CL 0) Plast, inbyggd backventil..5 Styrutrustning -a-b-c-d a - Aggregat b - Motorstyrning c - Återvinning CST = Top CSC = Compact CSF = Flex inomhus CSU = Flex utomhus CSM = Flex V0 = Varvtalsstyrd -fas 0A-0V V = Varvtalsstyrd -fas 0A-0V V0 = Varvtalsstyrd -fas 0A-00V V = Varvtalsstyrd -fas 0A-00V V6 = Varvtalsstyrd -fas 6A-00V V0 = Varvtalsstyrd -fas 0A-00V V66 = Varvtalsstyrd -fas 6A-00V R = Roterande VVX P = Platt VVX M = Motströms VVX d - Styrsystem CX = Siemens Climatix 600 UC = Styrutrustning till plint, utan processenhet (DUC) MK = Utan styrutrustning med kablage (fläktar och rotor plintkopplade) US = Utan styrutrustning och kablage HS = Speciell VVX-styrning Ändringshistorik 0.05 Införande EcoCooler Införande EC-fläktar rev.0 Uppdatering EC-fläktar rev.0 Uppdatering dekal EcoCooler Färgmärkning kablar borttagna. Fläkt kontroll, uppdaterat storleksinfo. EMMT-0H tillkommit i kodnycklar Införande Batteriåtervinningsdel (EXL), märkström fläktmotorer, uppdaterat serviceschema Uppdatering fläktdata (märkström och rek. avsäkring) samt filterdata Uppdatering köldmediehantering. Komplettering med jordfläta fläktmontage rev0 AL-filter checkbox till aggregatspecifikation. Rad för datum i serviceschema.

36 IV Produkt AB, Box 0, 50 Växjö Tel: Fax: Support Styr DSEF08.0.SE rev0
