1 Stockholms framtida avloppsrening MB Inlagor November 2016 PM 15 SFAL Förebyggande kontrollarbete och skyddsåtgärder Stockholm

2 30 december 2016 PM 15 Till: Avdelning Enhet Ang: Nacka Tingsrätt Mark- och miljödomstolen Avd. 3 M Förberedande Kontroller Förberedande mätningar grundvatten och sättningar Inledning Inom tunnelns påverkansområde finns större lerområden där sättningar kan uppkomma om grundvattennivåerna sänks av. Genom att de riktvärden som anges i tillståndet efterlevs i kombination med kontrollmätningar av inläckage, omgivande grundvattennivåer samt tillämpning av den åtgärdstrappa med skyddsåtgärder som ligger till grund för tillståndsansökan för vattenverksamhet säkerställs att skador på omgivningen så långt det är möjligt undviks. För känsliga lerområden kommer under bygg- och driftfasen en åtgärdsnivå för respektive grundvattenrör anges då åtgärder ska vidtas enligt åtgärdstrappan med skyddsåtgärden angivet i tillståndet. För energibrunnar ska en nivå anges för vilken ersättning utgår på grund av energiförluster. Förberedande mätningar syftar till att utgöra underlag för dessa åtgärdsnivåer vilket kräver en mätserie under opåverkade förhållanden. Längs tunnelsträckningen finns ett flertal grundvattenrör som installerades under 70 och 80 talet och som sedan dess mätts relativt kontinuerligt vilket innebär att projektet har tillgång till ett antal mycket långa mätserier för att se fluktuationerna och trender över lång tid. Då byggstart är planerad till innebär det att det senaste installerade rören kommer få en mätserie som uppgår till ca 32 månader. På grund av att de sättningskänsliga lerområdena sedan länge är exploaterade behövs också mätserier över mark och husnivåer för att avgöra huruvida marken genomgår sättningar idag och med vilken hastighet så sker. På så sätt kan man särskilja eventuell påverkan från SFA och tidigare exploatering. Utöver detta ger de förberedande kontrollerna underlag till utformningen av de framtida kontrollprogrammen som tas fram i samråd med tillsynsmyndigheten samt vilka ytterligare mätpunkter och kontroller som måste vara på plats innan byggstart. Nedan redovisas de förberedande mätningar som görs och vid vilka kontrollpunkter (se Bilagor) samt en strategi för fortsatta mätningar.

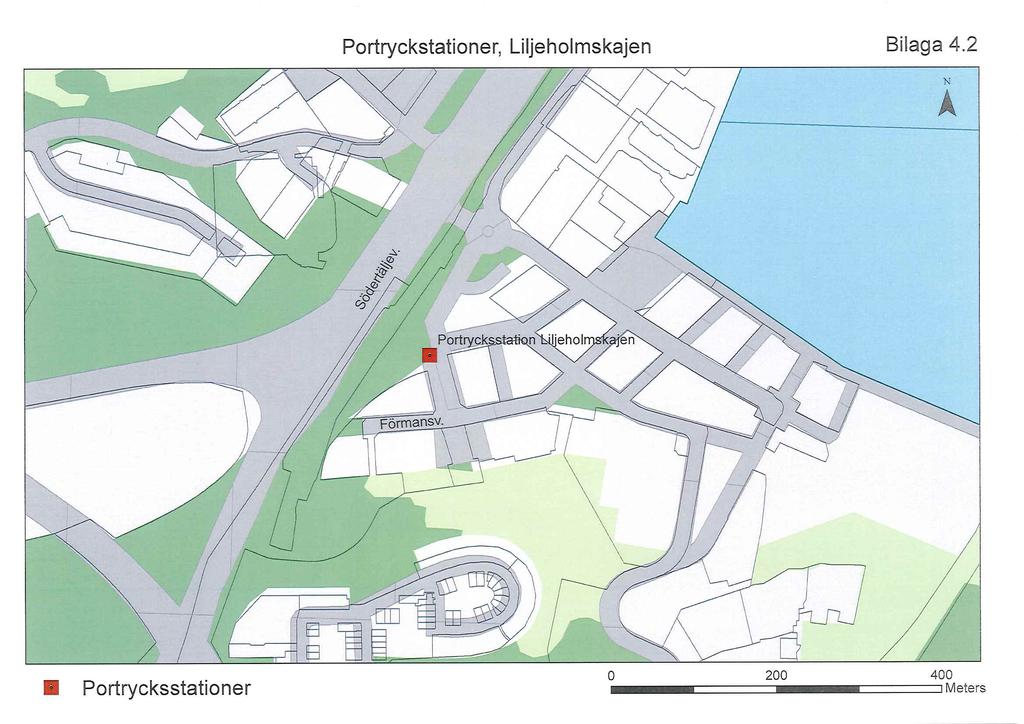

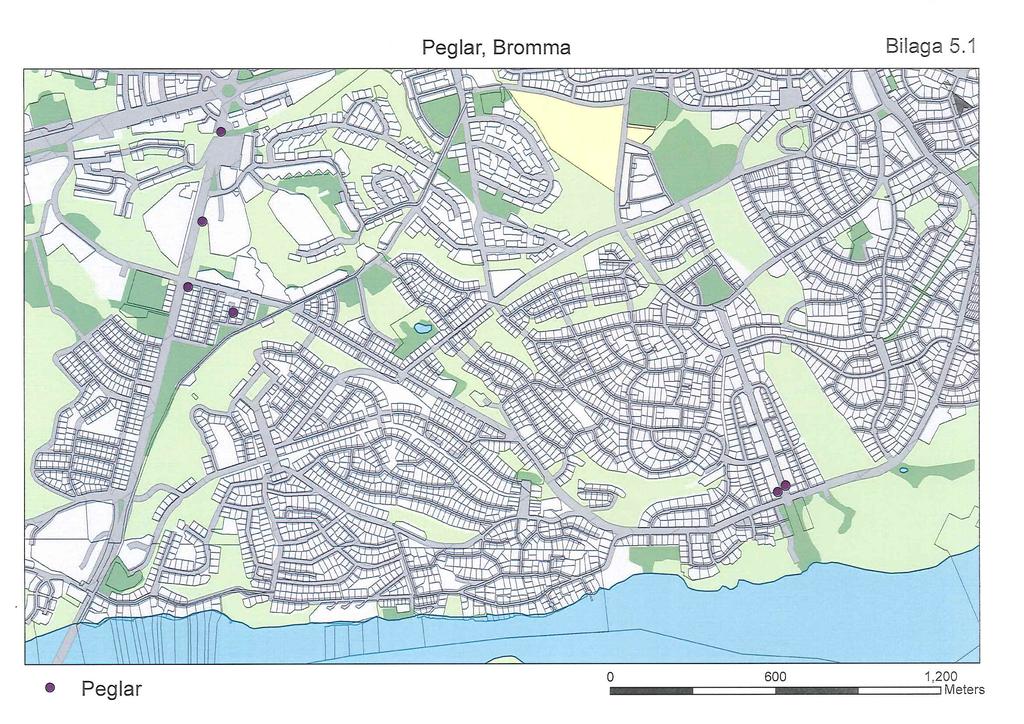

3 2(5) Mätprogram för kontroll av sättningar Projektet (Ansvarsbesiktning) genomför precisionsavvägningar av fastigheter och brunnslock inom områdena Bromma och Ålsten. Genom detta mätprogram kan pågående sättningar av byggnader och ledningsnät detekteras. Mätningar utförs tre gånger per år, inklusive en nollmätning under första året, och inkluderar 32 villor, 2 radhuslängor och 63 brunnslock. Mätperioden är mars, maj och september. Nollmätning av brunnslock utfördes i december 2014 och nollmätning av fastigheter i huvudsak mellan mars-april Mätpunkternas lokalisering redovisas i Bilaga 1.1 och 1.2 för byggnader och Bilaga 2.1 och 2.2 för brunnslock. Redovisade mätdata kan hämtas ur Vipnet, både i tabell- och diagramform. Mätprogram för kontroll av grundvattennivåer Projektet (WSP) genomför nivåmätningar av grundvatten där majoriteten av grundvattenrören är belägna inom påverkansområdet, hittills har mätning påbörjats i 125 rör. Endast rör i vilka mätning påbörjats redovisas i bilaga 3.1 och 3.2 Mätningar inom mätprogrammet påbörjades i mars 2014 med en mätning var tredje månad för att nu ske varannan månad. Flera av grundvattenrören som nyttjas inom kontrollprogrammet har också långa mätserier sedan tidigare. Mätdata från grundvattennivåmätningarna sparas i en Geosuitedatabas. Mätprogram portryck Projektet (WSP) mäter portrycket i tre portryckningsstationer, varav en är belägen i Åkeshov, en i Åkeslund strax söder om Brommaplan och en i Liljeholmen. I stationen vid Åkeshov och Liljeholmskajen har det skett mätningar två gånger under 2014 och en gång under I stationen vid Åkeslund har har det skett mätningar en gång under Funktionen i denna station undersöks på inrådan av Sweco som installerat rören. Från och med 2016 kommer mätintervallet intensifieras till 2 gånger per år. En ny portrycksstation planeras att installeras i Ålsten. Läget på portryckstationerna redovisas i bilaga 4.1 och 4.2. Mätprogram peglar Projektet (WSP) mäter peglar på sex olika platser i Bromma som ett komplement till de sättningsmätningar som utförs av husdubb och brunnslock. Samtliga av dessa peglar har en historik sedan mitten-slutet av 70 talet. Inom ramen för detta projekt utförs fortsatta mätningar i gång per år. Peglarnas placering redovisas i bilaga 5.1 Energibrunnar Kontrollmätning av energibrunnar påbörjas ett år före byggstart och några mätningar har således inte utförts i dagsläget. Mätning ska genomföras i samtliga brunnar inom 40 m från tunneln sett i plan (76 st). Även ett urval av brunnar belägna t. ex. i närhet av svaghetszoner längre ifrån tunneln än 40 m men inom påverkansområdet för berg ska

4 3(5) mätas (45 st). Ett antal brunnar väl utanför påverkansområdet ska mätas för att utgöra en referens (8 st). Mät- och kontrollstrategi grundvatten Bakgrund En lång rad parametrar kommer att mätas inom ramen för projektet, speciellt under byggskedet, vilka kan kopplas till- och påverka grundvattennivåerna i omgivningen. Genom att ta fram en strategi för hur och när dessa parameterar ska mätas, vem som är ansvarig och hur analysen och överföring av mätresultat mellan de olika ansvarsområdena ska gå till möjliggörs en effektiv återkoppling till entreprenören om förändringar behöver genomföras samt en kortare startsträcka för att sätta in eventuella skyddsåtgärder Information om mätpunkter, mätintervall, åtgärdsnivåer m. m framgår i de kontrollprogram som tagits fram/kommer att tas fram inom ramen för detta projekt. Dessa listas nedan tillsammans med de parametrar respektive kontrollprogram omfattar. Kontrollprogram Grundvatten o Grundvattennivå i friktionsjord o Grundvattennivå i energibrunnar o Inläckage till tunneln under byggskede Kontrollprogram Sättningar o Nivå på husdubb o Nivå på brunnslock o Portryck Objekt Omfattning mätning Ansvar Rapportering Grundvattennivåmätning i Enligt kontrollprogram Beställaren Varje vecka friktionsjord Grundvattennivåmätning i Enligt kontrollprogram Beställaren Varje vecka energibrunnar Measurement while drilling Vid tunneldrivning Entreprenören Varannan vecka närmare än 200 m från sättningskänsliga lerområden annars en Mätdubb, markpeglar och provtrycksstationer Inläckage gång i månaden Enligt kontrollprogram Beställaren Före byggstart, sättningsmätningar en gång per år Mätning över helgen (inget arbete pågår) Beställaren Varje vecka, månadvis till tillståndsmyndigheten Nederbörd och temperatur Kontinuerlig mätning Entrepenören Kontinuerlig Beställaren Varje vecka Projektet ska utse en person som genomför en sammanställande analys av vecko- och månadsrapporterna där påverkan eller icke påverkan från respektive parameter beskrivs i skrift. Därmed säkerställs att en analys av uppmätta parametrar genomförs samt att den kan presenteras för projekt-, byggledning och entreprenör samt i förekommande fall för tillsynsmyndigheten.

5 4(5) Vibrationer Riskanalys, vibrationsalstrande arbeten. Riskanalys enligt SS Sprängning Standarden anger ett inventerings-/riskområdet på 50 m för bergrundlagda byggnader upp till 100m för hus grundlagda på lera eller motsvarande. I projektet har inventeringen gjorts på alla byggnader och anläggningar inom 150 m oavsett grundläggning. Projektet har också beslutat att samtliga objekt inom inventeringsområdet kommer att besiktigas. Detta är ett väl tilltaget inventerings- och besiktningsområde och att det skulle kunna uppstå skador på byggnader utanför detta område är högst osannolikt. Påverkansområden för grundvatten De byggnader som ligger utanför inventeringsområdet för vibrationer och som inte är grundlagda på berg kommer också att besiktigas. Besiktning/Syneförrättning Vilka fastigheter som kommer att besiktigas framgår av riskanalysen, dels i bilaga 1 dels i bilaga 3 Ritningar. Alla byggnader inom 150 m avseende vibrationer samt alla byggnader som finns inom påverkansområdet för grundvatten och som inte är grundlagda på berg kommer att besiktigas. Syneförrättning, enligt svensk standard SS , skall utföras av samtliga byggnader och anläggningar (Objekt) inom fastställt syneförrättningsområde (150m) ; detta för att dokumentera dess status avseende skador innan arbetena påbörjas inom objektens påverkansområde. Syneförrättningen skall vara klar i god tid innan vibrationsalstrande arbeten kan påverka objekten, men skall utföras så sent som möjligt. (3-1 månader innan). Besiktningen skall vara utförd av samtliga objekt inom 150 m innan sprängningar får påbörjas och skall ligga minst 150 m framför tunnelfronterna. Kopior på protokollen distribueras alltid till respektive fastighetsägare eller dess representant. Efter att projektets arbeten kommit utanför objektens påverkansområde eller när tunneln vid tunneldrivning passerat med 200 m görs en ny syneförrättning för att dokumentera eventuella förändringar som arbetena kan ha orsakat. Projektet (Ansvarsbesiktning) gör en bedömning av de eventuella noterade förändringarna för att se om det kan finnas ett orsakssamband med projektets arbeten. Därefter upprättas ett s.k. bedömningsbrev om eventuellt samband som bifogas protokollet.

6 5(5) Projektet översänder en kopia av protokollet med bedömningsbrev till fastighetsägaren eller dess representant. Uppföljning och kontroll Vibrationsmätning utförs enligt SS Vibrationsmätare kommer att monteras på samtliga objekt som kan bli styrande för sprängningarna. Dessa kommer att flyttas och följa tunnelfronternas framdrift. Referensmätare kommer också att monteras på vissa representativa byggnader längre ut i besiktningsområdet. Vibrationsmätarna registrerar högsta uppmätta nivå med 2 minuters intervall dygnet runt. Vid överskridande av angivet tröskelvärde registreras vibrationen i analyskvalitet som entreprenör eller konsult använder för att kunna planera nästa salva. Alla värden är avståndskorrigerade med avseende på avstånd och aktuellt riktvärde. Det gör att projektet kommer ha mycket god uppfattning om vibrationspåverkan även längre bort från tunnelsprängningarna.
