1 Projektnamn Västlänken och Olskroken planskildhet Dokumenttyp Ärendenummer PM TRV 2016/3151 Skapad av Filnamn Hanna Wiborgh MPU GV13_0001 Godkänt av Godkänt datum Version Karl Persson Version_ Prefix MPU02 Dokumenttitel Tillståndsansökan för vattenverksamhet KVARTERSBESKRIVNING GULLBERGSVASS 13 1 (6)

2 Innehåll Innehåll Inledning Jordlagerbeskrivning Grundvattenförhållanden Grundläggning Sättningar Åtgärdsnivåer för grundvatten Åtgärdsnivåer låga grundvattennivåer Åtgärdsnivåer höga grundvattennivåer Kvarterets kulturklassning Ändringslogg (6)

3 1 Inledning Föreliggande dokument ingår som ett underlag för miljöprövningen för Västlänken och Olskroken planskildhet. Syftet med dokumentet är att klarlägga om risker för byggnader och anläggningar relaterade till den sökta vattenverksamheten föreligger samt att beskriva hur riskerna kommer att hanteras. I dokumentet redovisas relevanta uppgifter för bedömning av risker. Uppgifterna kommer från arkivmaterial hos berörda kommuner och fastighetsägare, samt från utförda fältundersökningar. För objekt som bedöms känsliga för grundvattenpåverkan ingår framtagande av förslag till åtgärdsnivåer för grundvatten. Åtgärdsnivåerna kommer att användas för att styra de skadeförebyggande åtgärderna, såsom infiltration. Åtgärdsnivåer kan komma att behöva ändras under anläggningsskedet av Västlänken, till exempel om nya uppgifter framkommer om grundvattenförhållanden och byggnaders känslighet eller om nya byggnader anläggs. Åtgärdsnivåerna behöver därför regelbundet ses över och detta görs inom ramen för kontrollprogram grundvatten. Dokumentet beskriver kvarteret Gullbergsvass 13 och en byggnad tillhörande Stampen 704, där det förekommer ett flertal byggnader och anläggningar som är känsliga för grundvattennivåsänkningar. Kvarteret är beläget som närmast cirka 170 m från planerad öppen schakt för Västlänken. Samtliga höjdangivelser i texten nedan anges i RH Jordlagerbeskrivning Kvarteret ligger på lera som överlagras av fyllnadsmassor, se Figur 1. Fyllnadsmassornas mäktighet uppgår till cirka 1-3 m. Lerans mäktighet varierar mellan cirka 4-24 m, med ökande mäktighet åt nordost. Provtagning visar att leran kan vara sättningsbenägen vid en grundvattennivåsänkning. Nivån på lerans överkant ligger mellan cirka +0 och +1,5. Under leran finns ett friktionsjordlager med en varierande mäktighet om cirka 0,5-8 m som vilar på berg. Figur 1 Jordartskarta Gullbergsvass (6)

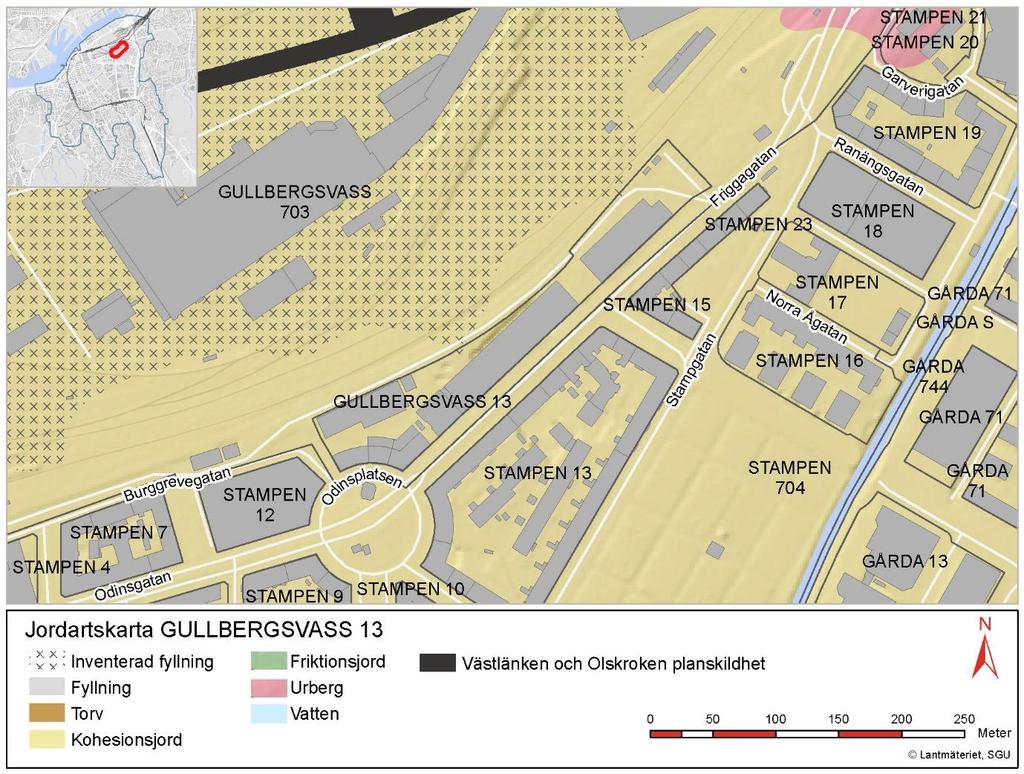

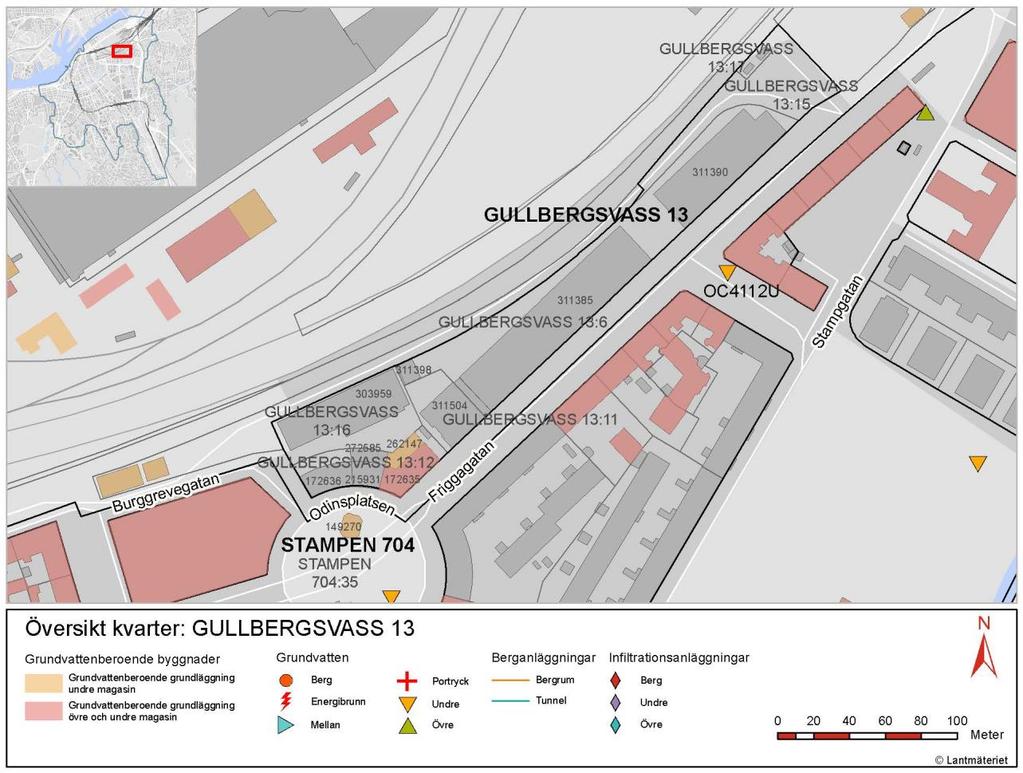

4 3 Grundvattenförhållanden I friktionsjordlagret under leran finns ett undre grundvattenmagasin. Aktiva och inaktiva grundvattenrör visas i Figur 2. Observerade grundvattennivåer i det undre magasinet följer topografin. Rådande grundvattennivåer i det undre magasinet ligger cirka 35 m öster om kvarteret kring +1,6 med fluktuationer inom ±0,6 m. I fyllnadsmaterialet ovan lera kan övre grundvattenmagasin finnas. Cirka 60 m öster om kvarteret varierar grundvattennivån i övre magasin kring +2,2 med fluktuationer inom ±0,1 m. 4 Grundläggning Kvarteret Gullbergsvass 13 består av 6 fastigheter med sammanlagt 10 inventerade byggnader. En av fastigheterna i Gullbergsvass 13 har byggnader med grundvattenberoende grundläggning. På fastigheten Stampen 704:35 finns en byggnad med grundvattenberoende grundläggning. Detta beskrivs i Tabell 1 samt illustreras i Figur 2. Inom kvarteret finns också servisledningar och mindre komplementbyggnader som kan vara känsliga för grundvattennivåsänkningar i undre magasin. Figur 2. Kvartersöversikt, där grundvattenberoende byggnader visas i rött och orange. Tabell 1. Grundläggningsuppgifter och grundvattenberoende för samtliga byggnader inom kvarteret. Fastighet Byggnadsnummer Gullbergsvass 13: Grundläggningsuppgift Grundvattenberoende 4 (6)

5 Grundlagd på träpålar. Pålning till berg med träpålar. Övre och undre magasin Grundlagd på murar och/eller plintar på berg. Gullbergsvass 13: Gullbergsvass 13: Grundlagd på murar och/eller plintar på berg. Rälspålning till berg. Grundlagd på murar och/eller plintar på lera. Plintar på lera. Grundlagd på murar och/eller plintar på berg. Plintar på berg. Betongfyllda RD-pålar inborrade i berg. Stampen 704: Grundlagd med platta på mark Undre magasin Undre magasin 5 Sättningar Manuella sättningsmätningar på byggnaderna i kvarteret Gullbergsvass 13 har pågått mellan 1987 och Då sättningarnas storlek uppgår till som mest 3 mm och hastigheten dels avtagit sedan 2003 och dels numera understiger 0,2 mm/år bedöms inga sättningar pågå inom området. Satellitsättningsmätningar som utförts sedan februari 2015 visar på sättningshastigheter upp emot 2 mm/år i hela kvarteret. 6 Åtgärdsnivåer för grundvatten 6.1 Åtgärdsnivåer låga grundvattennivåer En grundvattennivåsänkning i undre magasin kan medföra risk för uppkomst av sättningar. För att skydda känsliga objekt i kvarteret har åtgärdsnivåer tagits fram. Åtgärdsnivå 1 uppmärksammar låga grundvattennivåer i grundvattenmagasinet och vid avvikelse ska utredning av orsaken till de låga nivåerna genomföras omgående. Åtgärdsnivå 2 uppmärksammar att det kan förekomma risk för skador om nivån underskrids. Vid avvikelse från åtgärdsnivå 2 ska åtgärder vidtas omgående. Åtgärdsnivåer för undre grundvattenmagasin är framtagna med hjälp av en statistisk modell över grundvattnets nivåfluktuationer i undre magasin. I Tabell 2 anges åtgärdsnivåer för det grundvattenrör i undre magasin som uppmärksammar eventuella förändringar av grundvattennivån för kvarteret. Kvarterets grundvattenrör visas i Figur 2. Någon direkt påverkan på övre grundvattenmagasin kommer inte att ske, då magasinen inte sträcker sig fram till några öppna schakt i jord. Eventuell påverkan behöver då ske via en indirekt påverkan från undre till övre grundvattenmagasin. Övre och undre grundvattenmagasin avgränsas här från varandra av ett 4-24 m mäktigt lerlager. Det finns därför ingen risk för att grundvattennivån i övre magasin påverkas av planerad vattenverksamhet längs Västlänken och några åtgärdsnivåer för övre magasin behövs inte. 5 (6)

6 Tabell 2. Åtgärdsnivåer låga grundvattennivåer för kvarteret. Grundvattenrör Magasin Åtgärdsnivå 1 Åtgärdsnivå 2 OC4112U Undre +0,75 +0, Åtgärdsnivåer höga grundvattennivåer Eftersom det inte finns någon kontakt mellan övre och undre magasin finns det ingen risk för att grundvattennivån i övre magasin påverkas av planerad vattenverksamhet längs Västlänken. Några åtgärdsnivåer för höga nivåer behöver därför inte tas fram. 7 Kvarterets kulturklassning Kvarteret har inga byggnader med grundvattenberoende grundläggning som är kulturskyddade enligt lagstiftningen. Med kulturskyddade byggnader menas kulturhistoriskt värdefulla byggnader enl. 8 kap. Plan och Bygglagen, 3 kap. 6 Miljöbalken, 3 och 4 kap. Kulturmiljölagen, eller Förordningen om statliga byggnadsminnen. 8 Ändringslogg Version Datum Ändring Godkänt av 6 (6)
