1 DIG IN TO Administration av nätverk- och serverutrustning

2 CCNA CISCO 2.- Router 3.- IOS 4.- Grundkonfigurationer 5.- Routing 6.- Dynamisk routing 7.- Distansvektor routingprotokoll

3 Agenda Kort om Cisco Technical Assistance center TAC Cisco certifieringar Cisco Networking Academy Laborationsutrustning Switch 2950 Switch L2 occh L3 Router 2660 Router 2800 Routers interface Logisk topologi

4 Kort om Cisco Cisco Systems (1984) är den absoluta giganten inom nätverksteknik i världen. I San José, Kalifornien, är Ciscos fabriksområde en hel stad i storlek med Södertälje. Ciscos logotyp har ändrats under åren men har alltid föreställt Golden Gate bridge. 1

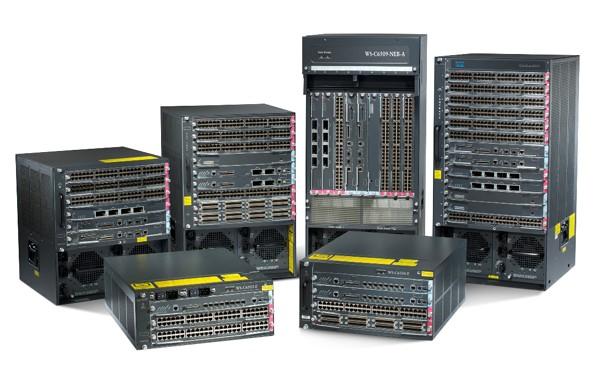

5 Technical Assistance Center - TAC TAC finns i Bryssel i Belgien, San José, Raleigh, Bangalore och Sydney, Ryssland, Kina och Japan. follow the sun -felsökningsmodellen jorden runt, från TAC till TAC tills det är löst. Alla tekniker i TAC använder likadana programverktyg, likadana maskiner, likadana felsökningsmetoder och likadana databaser. I varje TAC finns utrustning för miljarder kronor. 2

6 Cisco certifieringar Entry är lägsta i certifieringshierarkin riktad till mindre teknisk professionella exempelvis administrativa personal. Associate riktad till nätverkstekniker som vill få en mer teknisk innehåll inom nätverksteknik. Professional kräver CCNA certifikatet och att du har erfarenhet av att ha konfigurerat CISCO nätverksenheter. Expert och arkitekt uppnås efter flera års erfarenheter och flera studier om CISCO nätverksprodukter. 3

7 Cisco certifieringar - CCNA CCNA Routing och Switching för nätverksspecialister, nätverksadministratörer, support nätverkstekniker med 1-3 års erfarenhet. CCNA Routing och Switching certifierar tekniska kunskaper om installation, konfiguration, dryftning, och felsökning i routing-teknik och switch-teknik i medelstora företagsnätverk. Nya certifieringar ICDN ICDN Prov CCNA

8 Cisco certifieringar - CCNP CCNP Routing och Switching certifiering validerar förmågan att planera, genomföra, kontrollera och felsöka lokala och WAN-företagsnätverk, samarbeta med specialister på avancerad säkerhet, röst, trådlösa och videolösningar. De som uppnår CCNP Routing och Switching har kompetens som krävs i företags roller som nätverkstekniker, supporttekniker, systemingenjör Route Switch Trobleshootning 5

9 Cisco Networking Academy Ett samarbete mellan Cisco och universitet, högskolor, gymnasieskolor och vuxenutbildningar. De flesta Cisco Akademierna i Sverige är Högskolor eller Universitet men även några gymnasieskolor. Academy Support Center eller ASC ger support för lokala akademier. Instructor Training Center eller ITC utbildar och certifierar Cisco instruktörer. Högskolan i Väst (Trollhättan): Det är Sveriges nationella Cisco-akademi. Det är för närvarande Sveriges enda CCNP-labb. 6

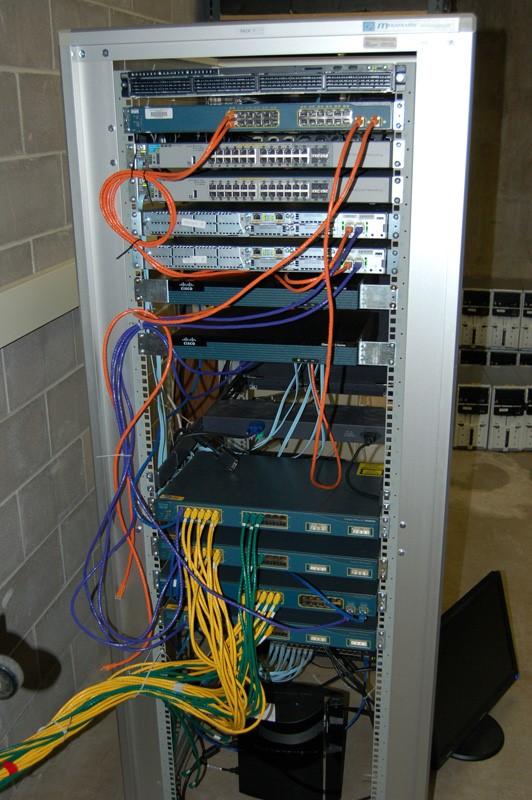

10 Utrustning På 2 rack fyra Cisco CCNA laborationsgrupper. Laborationsgrupperna består av 2950 switchar, 2600 Cisco routrar, 2800 Cisco router, 1841 Cisco routrar och L3 switchar. Först utförs laborationer i en simulator, Packet Tracer. Därefter utförs praktiska laborationer. 8

11 Switch 2950 Switch 2950 finns olika versioner av switch 2950, skillnaden mellan de är antalet portar på interfacet. Switch 2950 används inom små till medel stora nätverk. En L2 switch har en viss intelligens och kan hantera MAC adresser för att ge snabba uppkopplingar där endast två kommunicerande noder ingår. En L3 switch fungerar som L2-switch och L3-router. 9

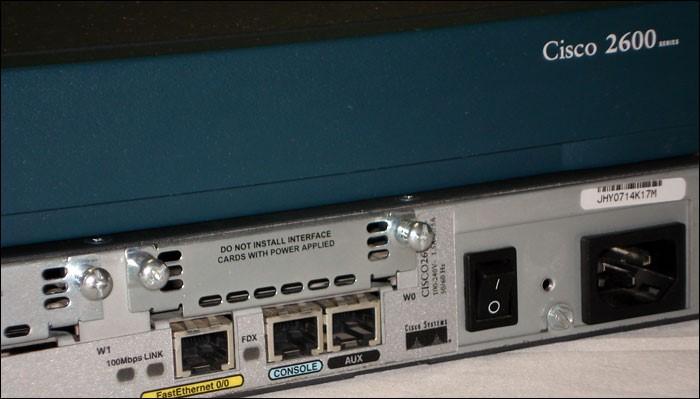

12 Router 2600 Cisco 2600 router är en modul-uppbyggbart maskin LAN,WAN. Den har flera säkerhetsmöjligheter och hög prestanda processorer. Den har över 70 nätverk moduler och interfaces som det är lätt att byta ut dem. 10

13 Cisco routers interface - åtkomst Konsolporten anger åtkomst till routern. Dator till USB adapter, denna till konsolkabel och denna till routers konsolport. Auxiliary port ansluts till ett modem för att komma åt servern via telefonnätet. Den kan också användas i akut läge för att ge användare åtkomst till WAN-nätet. 11

14 Cisco routers interface LAN WAN FastEthernet port ansluter routern till LAN via en switch. Vissa routrar har inbyggt switch funktion. Seriella portar ansluter routern till WAN eller till andra routrar. Två routrar med seriella portar av typen WIC 1T (WAN Interface Card) kopplas ihop med DB60 korskopplade kabel. 12

15 Cisco routers interface Det finns en nyare variant av seriella interface betecknat som WIC-2T (dual-serial WAN interface). Två interface istället 1, avsedd för kommunikation på långa avstånd. Det ser annorlunda än DB60 och heter Smart Serial Connector. 13

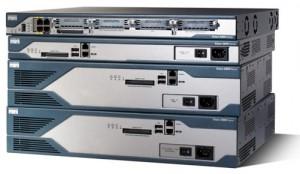

16 Router 2800 En välkänd router som är ideell för alla nätverksstorlek. Cisco 2800 Series routers är designad för trådbundet nätverk med hög dataöverföringskapacitet. Den levererar säkerhetskrävande datatrafik via högprestanda tjänster i vilka inkluderas: Data Security Voice Video Wireless 14

17 Logisk topologi Laborationer görs i ett nätverk där datorer kopplas till switchar och switchar till routrar samt routrar till routrar. Det förutsätter att du kan IP. Viktiga begrepp segmentering/nätverksuppdelning, LAN, WAN, DCE, DTE, interface, Default Gateway, administrativa kostnader, mm. 15

18 Sammanfattning Cisco Systems Inc grundades 1984 i Kalifornien där Ciscos fabriksområde är en hel stad i storlek med Södertälje. Technical Assistance Center (TAC) finns i Bryssel i Belgien, i San José, Raleigh, Bangalore och Sydney. Dessutom Ryssland, Kina och Japan. Alla TAC och alla tekniker över hela världen använder likadana programverktyg, maskiner, felsökningsmetoder och databaser. Cisco har fyra nivåer i sitt kunskapsträd. Entry-level, Associate, Professional och Expert. Ciscos certifikat kan kännas igen av speciella nummerkoder. Cisco Networking Academy är ett samarbete mellan Cisco Systems och universitet, högskolor, gymnasieskolor och vuxenutbildningar. 7

19 Sammanfattning FastEthernet port används för att ansluta routern till LAN Vissa routrar har inbyggt switch funktion. Seriella portar används för att koppla routern till WAN Olika portar kräver specifika kabeltyper, exempelvis korskopplade DB60 och Smart seriella. De flesta laborationer på kursen görs i ett nätverk där datorer kopplas till switchar och switchar kopplas till routrar samt routrar till routrar. Flera laborationer som görs först på Packet Tracer och därefter på fysiska maskiner. Det förutsätter att du kan IP och routing. 16
