1 DIG IN TO Administration av nätverk- och serverutrustning

2 CCNA CISCO 2.- Router 3.- IOS 4.- Grundkonfigurationer 5.- Routing och Ethernet 5a.- Statisk routing 5b.- Route summarization i classful och classless nätverk 6.- Dynamisk routing 6a.- Distansvektor routingprotokoll, RIP och uppdateringsteknik 6b.- Routing loppar 6c Routing-protokoll RIP 7.- RIPv1 vs RIPv2

3 Agenda Dynamiska routingprotokoll Syfte och funktioner Komponenter Fördelar och nackdelar Typer av routingprotokoll Autonomous Systems IGP och EGP routingprotokoll Classless och Classful routing Konvergens och lastbalansering Metric och Administrativa distanser 3

4 Dynamiska routingprotokoll - Funktioner Dynamiska routingprotokoll underlättar växling av dirigeringsinformation mellan routrar. En routingprotokoll är en uppsättning av processer, algoritmer, och meddelande som växlar routing-information mellan routrar uppdaterar routrarnas routing-tabeller väljer bästa väg till destinationen 4

5 Dynamiska routingprotokoll - Syfte Syfte med dynamiska protokoll är: Upptäcka avlägsna nätverk Tillhandahålla aktualiserade routing-information Avgöra bästa vägen till destinationsnätverket Hitta nya alternativa vägar till destinationer om befintliga vägar sluta fungera av någon anledning 5

6 Dynamiska routingprotokoll - Komponenter Routingprotokoll består av följande komponenter Datastruktur information organiserad i tabeller och aktiva i RAM minnet. Algoritmer En lista med kalkyler och instruktioner som räknar ut bästa vägen till destinationen. Meddelande diverse typer av meddelande med vilka delar routrar information om ändringar i topologin. Algoritmer Meddelande Datastruktur 6

7 Dynamiska routingprotokoll Fördelar Automatiserade uppdateringar av routing-tabeller Automatiserade meddelande vid ändringar Snabba konvergenser Högre överföringskapacitet med routrar medvetna om nätverkets dynamik Underlättar administratörens arbete Nackdelar Resurskrävande, mer processor och arbetsminne för drift av uppdaterade routing-tabeller samt kalkylering av alternativa vägar till destinationer. Det kan uppstå routing-loops Kräver protokollspecifika kunskaper 7

8 Dynamiska routingprotokoll - Typer Dynamiska protokoll grupperas enligt deras egenskaper RIP IGRP EIGRP OSPF IS-IS BGP IGP EGP 8

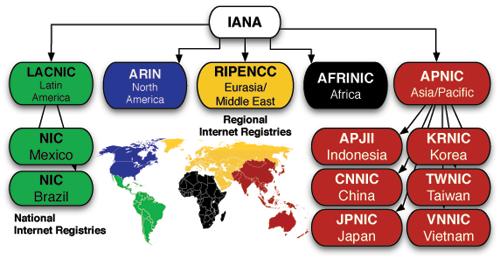

9 Dynamiska routingprotokoll - AS Ett Autonomous Systems, eller AS, är en samling av flera nätverk. AS identifieras med ett nummer ASN som administreras av IANA. ASN genereras med 16-bitar ( stycken), men en ny 32- bitars är under utveckling. Det finns två typer av AS nätverk 2 byte Publika Privata Reserverade 0 och byte

10 Dynamiska routingprotokoll IGP och EGP Interior Gateway Protocols är en samling av routingprotokoll för internkommunikation IGP dirigerar datatrafiken mellan grupperade nätverk inom AS nätverket. Exterior Gateway Protocols Dirigerar datatrafik mellan AS nätverk BGP 10

11 Dynamiska routingprotokoll Distansvektor Första generation av dynamiska routing-protokoll Route annonseras som vektorer av distans och riktning (next hop) Har begränsad uppfattning av nätverkstopologin Ger inkomplett översikt på nätverkstopologi Periodiska uppdateringar Inkluderar hela routing-tabell 11

12 Dynamiska routingprotokoll Link state Länkstatus Ger komplett översikt på nätverkstopologi Inga periodiska uppdateringar, endast vid ändringar i nätverkstopologin Resurskrävande protokoll Snabba konvergenser 12

13 Dynamiska routingprotokoll - Konvergens Nätverket är konvergerat när routrars routing-tabeller är uppdaterade och konsistenta a state of consistency RIP och IGRP är långsammare EIGRP och OSPF är snabbare 13

14 Dynamiska routingprotokoll - Metric Metric är ett mått med vilket räknas ut en route för en destination som är bäst av alla andra. Metric mäts på olika sätt till olika värde och används olika. Hop count, passering av routrar Cost eller kostnad Delay, förseningar Load, belastning Reliability, tillförlitlighet Bandwidth, bandbredd/kapacitet 14

15 Dynamiska routingprotokoll - Metric Metric i routing-tabeller RIP hop count IGRP & EIGRP Bandwidth (default) Delay (default) Load Reliability IS-IS & OSPF Cost Bandwidth (Ciscos implementation) 15

16 Dynamiska routingprotokoll Lastbalansering Load balancing är routrars förmåga att dirigera paket på ett distribuerat sätt genom vägar som har samma kostnader. 16

17 Dynamiska routingprotokoll Administrativ distans Ett mått som ger ett värde av tillförlitlighet. Route klassificeras i enlighet med dess administrativ distans, lägst värde ger högst prioritet Direkt anslutet = 0 Statiska = 1 EBGP = 20 EIGRP (intern) = 90 IGRP = 100 OSPF = 110 IS-IS = 115 RIP = 120 EIGRP (extern)=170 ibgp = 200 EIGRP summary route = /24 R1 R2 [ 90/ ] AD R3 METRIC 17

18 Dynamiska routingprotokoll Administrativ distans Administrativa distanser i routing-tabeller första nummer i hakparentes [ 90/ ] AD [ 120/1 ] METRIC R /24 R1 R3 18

19 Dynamiska routingprotokoll Administrativ distans Direkt anslutna väg har som default AD = 0, registreras direkt efter konfigurationer markeras med C och inte visar AD C is directly connected, FastEthernet 0/0 Statiska väg har som default AD = 1 registreras direkt efter konfigurationer markeras med S 19

20 Sammanfattning Dynamiska routingprotokoll har följande funktioner Distribuerar routing information mellan routrar Uppdaterar routrarnas routing-tabeller automatiskt Avgör bästa vägen till en destination Routingprotokoll består av följande komponenter Datastruktur information organiserad i tabeller och aktiva i RAM minnet. Algoritmer kalkyler och instruktioner som räknar ut bästa vägen. Meddelande med vilka delar routrar information om ändringar i topologin. Routingprotokoll grupperas som: Interior Gateway Protocols ( IGP) Exterior Gateway Protocols (EGP) Dynamiska routing-protokoll fungerar med olika administrativa distanser och metric Autonomous Systems är en samling av nätverk AS identifieras med ett nummer ASN 20
