1 Kartkurs 2018 Anders Wisén, AW-kartor och NG Olsson, Rek o Rit Kartor, GIS och koordinatsystem Laser och grundmaterial (del 1) Fältarbete och digitala ritplattor (del 2) Fältarbete i skogen (del 3) Tresticklan NP, från Laserdata

2 Kartor Gauss-Krüger (Transversal Mercator) Vanligaste projektionen i Sverige Konform, cylindrisk KARTOR är det bästa som finns i hela världen eller hur!! Kartan är en projektion av en rund/buktande yta (annars är det en glob ) Projektionen och koordinatsystemet bestäms av Lantmäteriet 2006 byttes det nationella systemet från RT 90 till SWEREF 99 (Nästan?) Alla kommuner och myndigheter har bytt till SWEREF

3 Laserdata Tosterön, Strängnäs Höjddata med extremt bra noggrannhet 0,5-1 punkt per m2 Tidigare fanns en höjdmodell med mycket sämre noggrannhet, men det kunde bli fina kartbilder Laserdata har mycket information, för den vetgirige finns mycket att hämta på eller OCAD hjälpsidor, SOFT information m m. Utan laserdata inga OL-kartor fr.o.m cirka. Innan dess användes analog fotogrammetri (flygbilder i stereo/3d) Digital fotogrammetri från flygbilder kan förbättra grundmaterialet. Programvarorna är dock dyra (ex ESPA/Sthlm stad m fl) men P-O Derebrandt använder dig. fotogrammetri

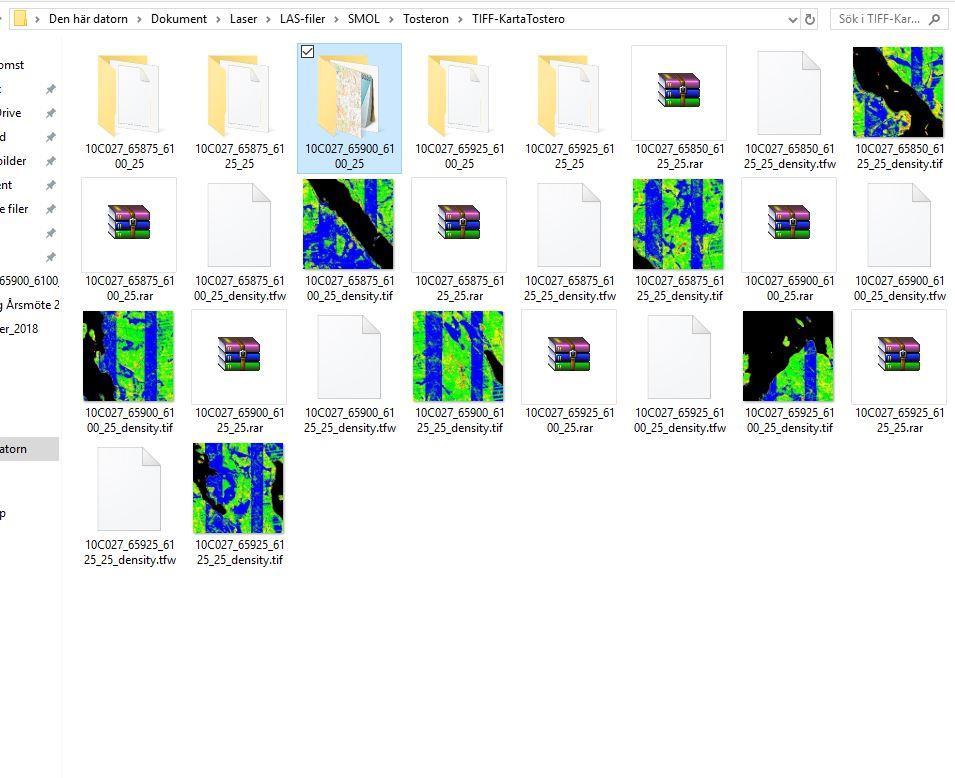

4 Laserdata Laserdata finns över hela Sverige OCAD, KarttaPullautin och OL Laser är de främsta verktygen i dagsläget för behandling av laserdata till OL grmtrl Laserscanningen över Sverige gjordes ca Datat börjar bli gammalt. Öppna ytor från scanningen börjar växa igen, nya hyggen kommer inte med. Utnyttja kommuners laserdata, ex Huddinge kommun har noggrannare och nyare data än Lantmäteriet (ca 12 träffar/m2) Ny scanning från Skogsstyrelsen verkar på gång, någon som vet status? Målet är att suga ut så mycket information som möjligt i lasermaterialet och göra så mycket som möjligt vid skrivbordet

5 Koordinatsystem Tema: ej krångel (och vid krångel - ta hjälp av någon som kan) Använd inte gamla programvaror (ex OCAD 8 eller tidiga versioner av OO mapper) Laserdata från LM ligger i rätt Koordinatsystem för OL SWEREF 99 TM (rikets nationella system) Heter EPSG:3006 på internationellt språk OBS! Kommuners laserscanning görs ofta i lokala system. Ex i Stockholms län heter det lokala systemet SWEREF (EPSG:3011) Kommuner har oftast GIS och Geodata-grupper som kan leverera geodata till klubben. Ex Snättringe SK har ett avtal med Huddinge kommun. Kontakta din kommun! Ex. har GIS-enheterna färsk laserdata, ortofoto i hög upplösning, dxf (cad)-filer för grmtrl till sprintkartor Be kommunen att transformera till SWEREF 99 TM annars måste du göra det själv med t.ex. QGIS (GIS-program) eller låta någon som kan göra det Koordinattransformation, beräkning av Meridiankonvergens m m

6 Koordinatsystem forts. Gäller nya filer/projekt: Vid import av LM och kommunal-data med Sweref 99 TM sker automatiskt en översättning till mark-koordinater. Menyn Karta Ange skala och referenssystem ställ in SWEREF 99 TM OCAD-filer ska ALLTID ställas in i skala 1: för skogskartor (skala 1:4000 sprint) ÖVERKURS Gamla kartbaser måste transformeras till Sweref: Här har det blivit fel RT 90 koordinater angett som Sweref 99 LÄR DIG KÄNNA IGEN SWEREF 99 TM KOORDINATER, ex , (6 siffror N, 7 siffror E)

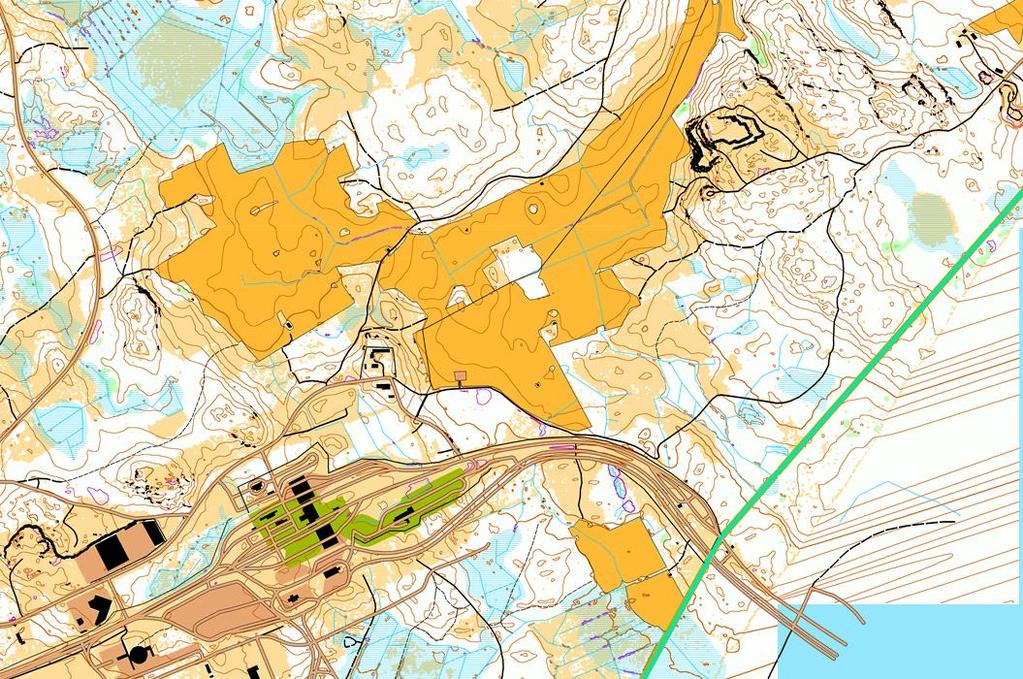

7 KarttaPullautin/Mapant.fi Finns i Sverige? Ryska gränsen Jukola 1992

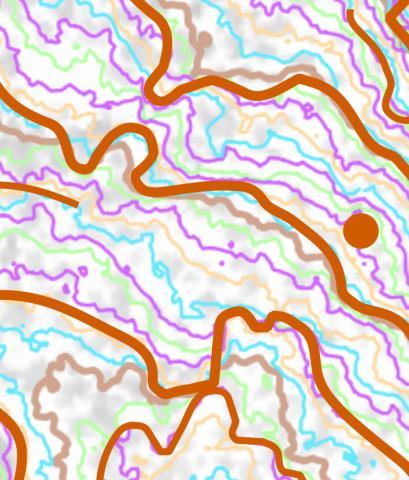

8 KartaPullautin (KP) KP är stabilt, bra skrivet, en fantastisk uppfinning och gratis för användning inom Orientering. Tar ca 25 min på min dator från 2015 att köra ut en LM laser-ruta. Tack Jarkko Ryyppö/Routegadget! KP är för mig en länk mellan analoga fotogrammetri-material (Inger Lundqvist) och laserdata, jag ser KP som en förbättring och förslag på kurvning vid rekognosering Oftast följer jag KP-kurvan (laserkurvorna i sig är enbart matematiska vilket är ointressant för OL) Mapant kan läggas in direkt i OCAD eller OO mapper, men finns ej i Sverige p.g.a. licensproblematik med Lantmäteriet

9 KartaPullautin (KP) ini.filen Ställ in parametrar efter dina önskemål Sätt metadata i ini-filen så en kommer ihåg vad som är gjort # # # Parameters for the Karttapullautin pullautus process # # # # Olle Smitt, grön-inställningar # Linus Kaisajuntti, yellow-parameter 2014 # Anders Wisén, övriga justeringar 2018 # vegetation mode. New mode =0, old original (pre ) mode =1 vegemode=0 ### New vegetation mapping mode parameters (vegemode 0)## # Note, you will need to iterate this if you use this mode. with commands 'pullauta makevegenew' and then 'pullauta' you can process only this part again. # Elevation for hits below green. For green mapping hits below this will be calculated as points gone trough vegetation ~ ground. greenground=0.8 ### Here we calculate points. We can use elevation zones and factors for green. Example: # low high roof factor # zone1= # points 1 to 5 meters will be calculates as one hit if tallest trees there as lower than 99 moters high # zone2= # in additon, poitns 5 to 9 meters will be calculated as 0.75 point's worth if tallest trees are lower than 11 meters. # There can be as many zones as you like

10 KartaPullautin (KP) exempel på körningar Mer eller mindre grönt exempel från Tyresta-Vendelsö Hellas Orientering, 5 m ekv

11 KartaPullautin (KP) exempel på körningar 2.5 m ekv exempel från Tosterön, Strängnäs SMOL Negativa kurvor kommer med lila färg (i Mälardalen oftast sankmarker) Olika inställningar i ini-filen för branter bör göras i olika områden beroende på karaktär Visa KP-bilder från 3 olika körningar och problem och möjligheter Fastighetskartan Lantmäteriets Fastighetskarta på grmtrl mha OCAD 12 se bild

12 Process för grundmaterial Min process se Wordfil Agnar Renolen (NOR) bra PDF-instruktion från 2017 NG Olsson experttips kommer nu! Andra tjänster Fastighetskartan eller kommunala vektordata (linjer, punkter, ytor) Vägar och byggnader, sjöar och fastighetsgränser direkt in i OCAD (gör egna symboler vid import och översätt till ISOM-norm efter bearbetning) WMS (webbkartor) från Skogsstyrelsen Skogens pärlor Hyggesanmälningar och skyddade områden Naturvårdsverkets öppna data Ortofoto från kommuner (importeras som raster-fil/bakgrund i OCAD)

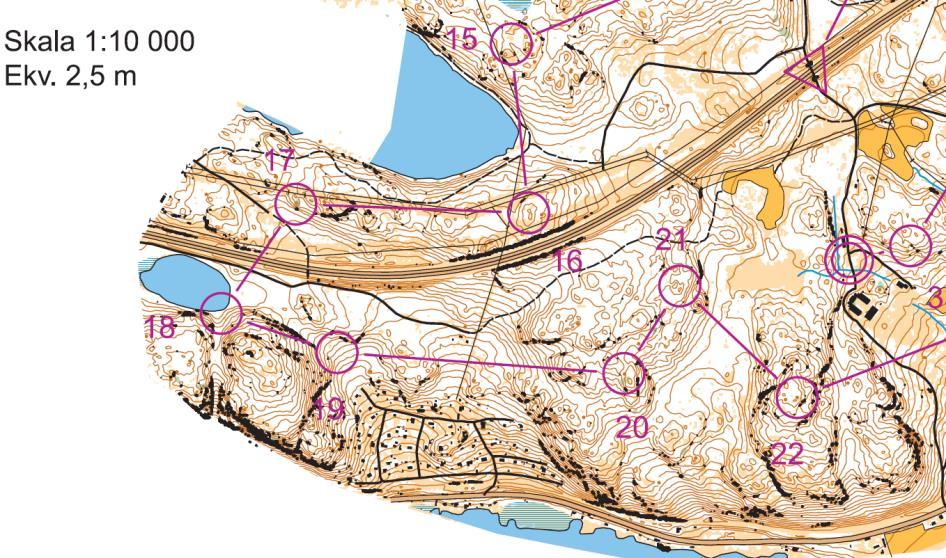

13 Kartnormen ISOM 2017 Ny kartnorm från våren 2017 Fyll på Ex nya symboler, 404 B, hygge med grön prick i (istället för vit) 10-mila kartan, Nynäshamn Ex från Sorunda, DM 2018 Sthlm

14 Varför en kartnorm / ISOM 2017

15 Läsbarhet Rättvisa förhållanden för alla löpare oavsett härkomst och bakgrund (ex känner inte till Rimbo-Roffes kartstil eller dylikt) Likvärdighet vid tävling Kartnormens ytor och minimilängder är anpassade till vad ögat uppfattar vid utskrift i skala 1: och 1: Vid normavvikelser (läs fler detaljer) behöver skalorna förstoras upp ännu mer? Rätt utveckling eller inte orientering är en världssport tack vara Rättvisa förhållanden och Likvärdighet vid tävling jämför Fotboll eller Friidrott samma arena var man än kommer Exempel från Routegadget/Facebook-sida

16

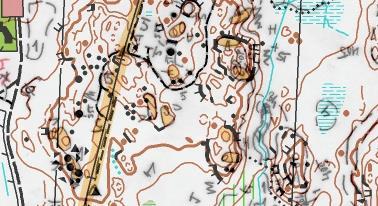

17 Hålla isär, Ytor storlek, Generalisering, Kurvbild glidning. Exempel från SOFT:s kartkurs hösten 2017 (K-E Engblom, Jerker Boman) samt Sorunda, revidering 2017 SÖKA (Anders Wisén)

18 RITTIPS Exempel grmtrl KP, 3D mapping, håll ihop kurvor, ej dubbla hjälpkurvor eller kant-mapping Stör inte kartbilden genom att överlasta med svarta symboler, block, stenig mark etc.

19 Exempel Sve/FIN mapping, kant-mapping vs hålla ihop kurvor Hjälpkurvor svår men tänk 3D effekt håll ihop kurvorna
