Tekniska direktiv gällande banor för barn och i att arrangera tävlingar

Transkript

1 Tekniska direktiv gällande banor för barn och i att arrangera tävlingar Kuvat: SSL ja Raimo Laitinen SSL

2 Terrängen lättframkomlig och kartan tydlig Terrängen skall vara trygg och säker - Trygg terräng = Bra sikt och bra framkomlighet Området skall vara tydligt begränsat (väg, åker etc.) 2018 togs ISOM2017 direktiven i bruk, dessa bör beaktas i banläggningen. SSL

3 Kartan uppdaterad och tydlig - Det som är på kartan skall finnas och synas i terrängen, - Grönt är grönt osv. - Beståndsgränser tydliga - Hyggen - Vägar stigar har stor betydelse - Andra öppningar SSL

4 Orienteringsbanor för barn och ungdomar Om kartan en del av en större karta Skall noteras på kartan Copyright Kartritare Utskriftplats SSL 2014 FSO översättning

5 Kartans fysiska storlek och skala I en tävling är kartans skala 1:10 000O Skala för en sprintkarta är samma för barn och vuxna 1: 4000 eller 1:5000 (1:3000 med SSL tillstånd) Skala 1:7 500 är tillåten i följande fall: På övriga distanser än sprint. Tillåtet I klasserna H/D12 och yngre samt H/D 45 och äldre Är att rekommendera om terrängen är mycket detaljrik Arrangören uppskattar när det är ändamålsenligt Kartan skall fylla de krav och regler som gäller kartering Kartans fysiska storlek för barn rekommenderas fortfarande att vara max. A5 En barn karta skall göras så att barnet inte riskerar att hamna ytterom kartan För att Skala in en karta rätt ; karttecken, ritande av bana mm finns tydliga direktiv på förbundets sida /kilpailu/ratamestaritoiminta/17500-mittakaavainen-kartta/ SSL 2017 FSO översättning

6 Kartans skala och arkstorlek = fysiska storlek Klass Skala Arksstorlek Obs. H/D10 1:10000 A6 / A5 H/D10RR 1:10000 A6 / A5 genomskinlig färg på snitsel H/D 12TR 1:10000 A6 / A5 genomskinlig färg på snitsel H/D 12 1:10000 A5 / A4 H/D 13 ja 14 1:10000 A5 / A4 H/D 15 ja 16 1:10000 A4 Ref föregående bild: Avvikande skala 1:7 500 är möjlig, men arkstorleken hålls oförändrad. Märk utrymme vid kartan kantters så att barnet inte kommer ytterom kartan Sprintkartan 1: , Arkstorlek A4-A6 Skärmskoj är skala fri, arkstorlek högst A4 SSL 2017 FSO översättning

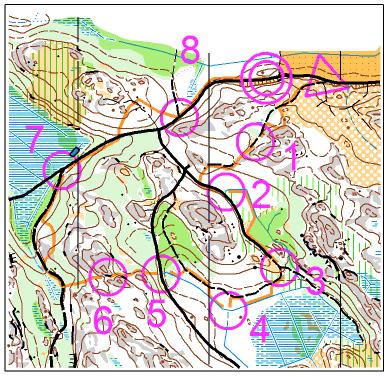

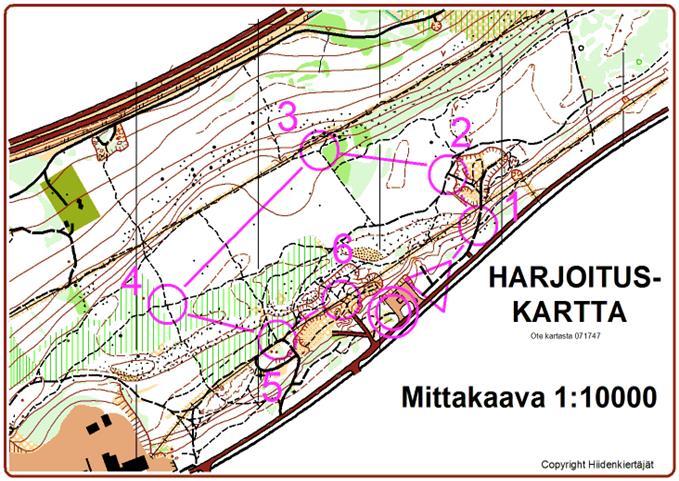

7 Kartans skala och arkstorlek = fysiska storlek Det är lätt att hantera en liten mindre karta. Grunderna, som att passa kartan och tumgreppet, I att läsa en karta lyckas lättare när kartan är mindre. Att planera en bana på en karta 1: Välj en terräng där det finns lämpligt med punkter. - Planera en tydlig bana. - Rita kontrollerna och snittslingen tydlig. - Skriv ut redan I planeringsskede kartan I rätt storlek och skala för att bättre se slutresultatet. - Kartan bredvid är storlek A6. SSL

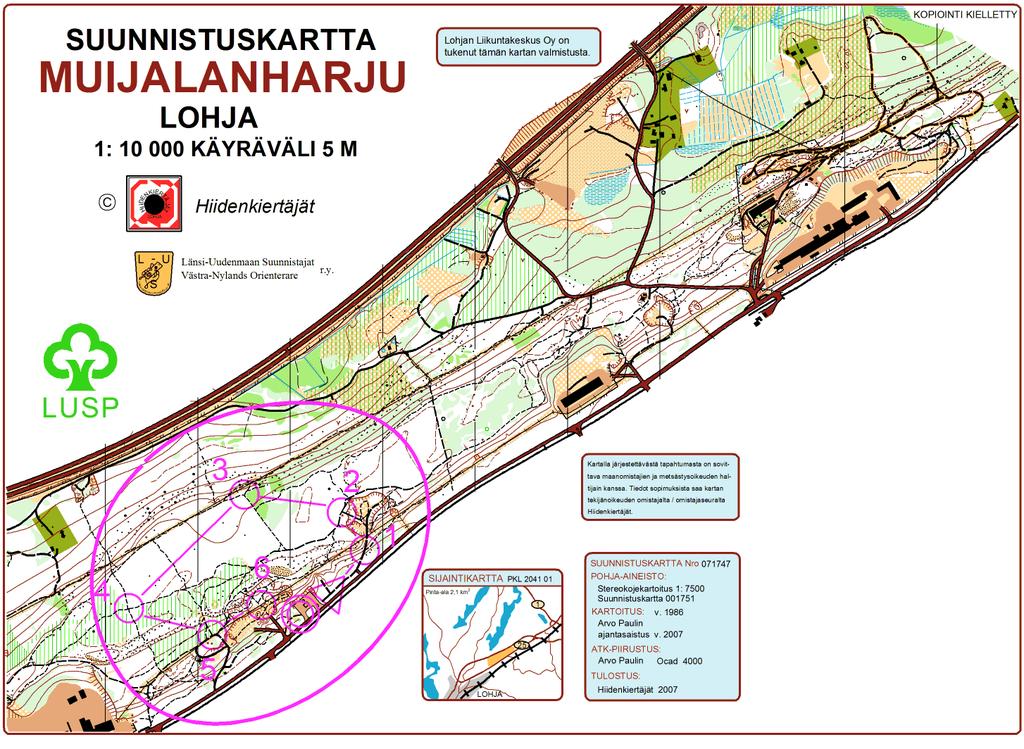

8 Kartans Arkstorlek Samma bana som på föregående bild men på ark A4. SSL

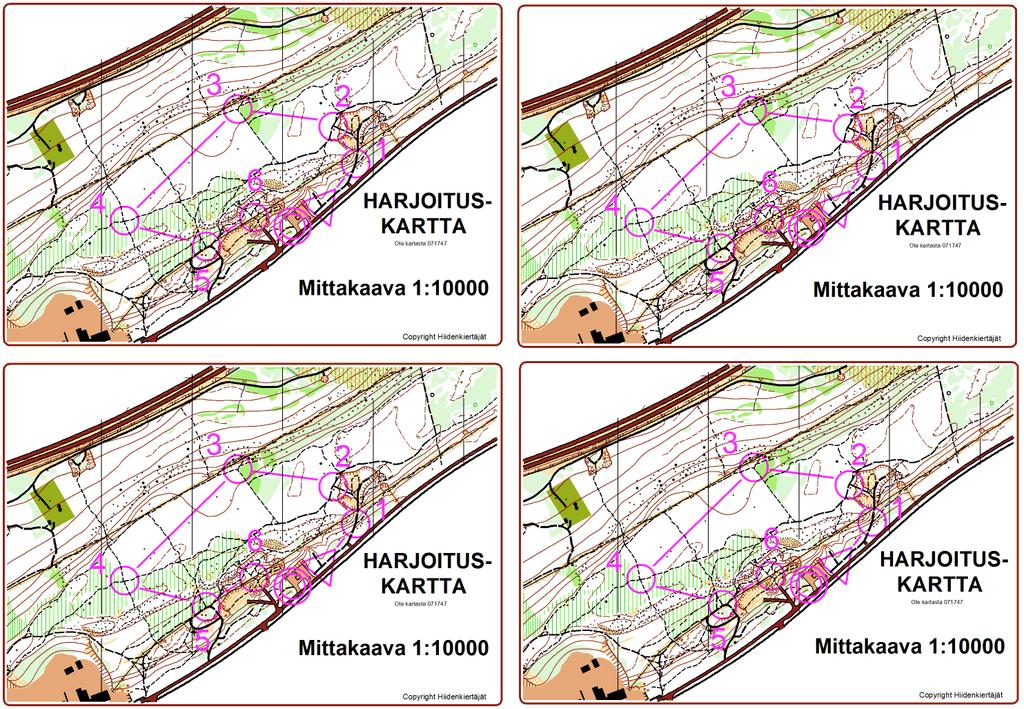

9 Kartan A6 storlek utskivning på A4 ark SSL

10 Banmärkning-ritning Banmärkning görs I enlighet med ISOM-2017 direktiven: /kartta/suunnistuskartta/isom2017-kuvausohje/ Direktiv I att definiera färgerna: /kartta/suunnistuskartta/kartan-painovarit/ Banmästare: Sök fram detaljerade direktiven via orienteringsförbundets sidor. Även andra direktiv finns men de kan vara missvisande och felaktiga! Användning för övning och I träningar: Purple Pen program från nätet gratis, ett program med vilket man lätt kan rita en bana på kartan. SSL

11 Att rita en Skärmrutt RR-bana eller Stödrutt TR med OACD Ett direktiv av O-förbundets kartkontrollant Pasi Jokelainen. För att rita snitseln är det bästa att använda OCAD kartversionen Banläggningsversionen OCAD-CS eller Condes lämpar sig sämre I att rita genomskinliga RR/TR linjen eller för att hantera olika färger eller att skapa utskrift filerna. RR-banans snitsel är lika med TR banans snitsel. RR-banans längd mäts längsmed linjen-snitseln. SSL

12 RR-snitseln färger och mått på kartan RR-snitselns färg rekomederas Orange. Täcker inte stigas. Syns bra även på åkrar och öppet område. Definition på Orans färgen är Vid behov kan man tillsätta litet rött I Orans färgen. Detta I fall utskrift utritningen så förutsätter. Tex Linjens bredd är på 1: karta c. 0,82 mm. Linjens bredd är på 1:7500 karta 1,1 mm. Linjens bred på sprintkarta är, I skala 1:4000 eller 1:5000, c mm. Även violett (Purple) RR-snitsel lovlig, om Orange färg inte blir bra I utskiften. SSL

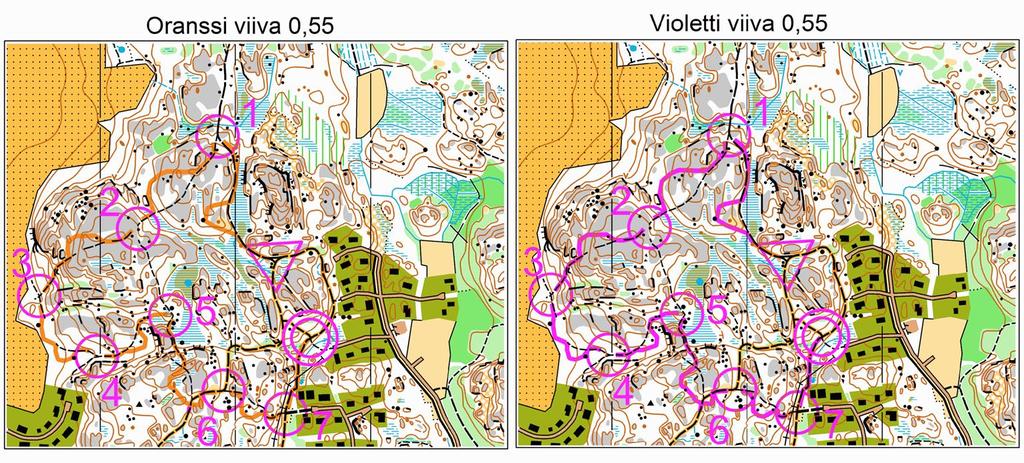

13 Orans och Violet linje I berg I dagen terräng SSL

14 Orans och Violet linje på en Ås och i mo-skog SSL

15 Oavbruten och synlig snitsel En oavbruten och synlig snitsel är beskriven I reglerna sedan Gäller Skärm- och Stödrutt I nationella tävlingar. En oavbruten snitsel är lika med säker och trygg orientering. Lämplig material för snitseln (lätt, hållbar och vit) finns att köpa från Special affärer En tyngre och mera hållbar finns även att köpa I olika färger. SSL

16 Utrustning för att dra ut snitseln Armens gamla signalutrustning lämpar sig bra Från olika jordbruksaffären hittar man även tillämpande material, Link till eventuellt passande utrustning SSL

17 Kontrollbocken och stämpling Konstruktionen Skall vara så stadig att den håller den fysisk press tävlande förorsakar på den Ta till beaktande barnets längd Kontroll bocken kan inte skapa ett förhinder. Under stupet, emellan två kullar eller I en sänka. Bocken placering skall vara så at den är I färdriktningen. Och det är möjligt att stämpla från olika riktningar. Stämpel anordningen skall placeraras på bocken så att den tjockare ändan pekar bort från ankomst riktningen eller pekar på kontrollpunkten. SSL
