1 VEX320C VEX320C med EXact-automatik Monteringshandbok Aggregatet levereras med (fabriksmonterad): VEX320, motortyp 1 VEX320, motortyp 2 V300CDHS, luckor ophängda i gångjärn V300CDRS, skjutluckor AFC MPTF DEP Kompaktfilter M5 Kompaktfilter F7 Följande tilbehör medföljer (löst): Externt HCW (värmebatteri vatten) Externt HCE (värmebatteri el) Självhäftande skumlist (endast för VEX med gångjärnsupphängda luckor) Avstängningsspjäll, LS315, (LSA för avluft) Avstängningsspjäll, LS315, (LSF för uteluft) Avstängningsspjäll, LSR315, med fjäderretur (LSFR för uteluft) Avstängningsspjäll, LSR315, med fjäderretur (LSAR för avluft) Övervakningsenhet för brand, BRC1 Övervakningsenhet för brand, BRC2 Rökdetektor UG3J st. st. Manöverpanel,HMI st. Konstanttryckreglering, MPT-DUCT Fuktighetsmätare, MIO-RH CO 2 -mätare, MIO-CO2-DUCT CO 2 -mätare, MIO-CO2-ROOM Temperaturmätare, MIO-TS-DUCT Temperaturmätare, MIO-TS-ROOM Modul för extern kylenhet, MXCU Rörelsegivare, MIO-PIR st. MXCU-DX (modul för extern DX-Kyla) MVM st. Shuntgrupp typ Fusebox FBOX typ. Produktinformation...Avsnitt Produktionsnummer: Ordernummer.: Mekanisk montering...avsnitt El-installation...Avsnitt 4 Underhåll...Avsnitt 5 Bruksanvisning i original EXHAUSTO A/S Odensevej 76 DK-5550 Langeskov, DAN- MARK Tfn Fax exhausto@exhausto.dk

2 Produktinformation 1.1. Variantöversikt Beteckningar i handboken Principritning Användning Krav på användningsmiljön Utrymmeskrav Krav på taket Krav på kanalsystemet Beskrivning VEX-aggregatets konstruktion VEX-aggregatets delar Viktiga mått VEX320C, allmänna mått Måttritningar, luckor Hantering 2.1. Uppackning Vikt Transport Passage genom öppningar Transport med reducerad vikt Mekanisk montering 3.1. Placering av aggregatet Montering i tak Isolera med hjälp av självklistrande skumlist Bortledning av kondens Elinstallation 4.1. Elinstallation Underhåll, hygien och service 5.1. Driftsvisningar via manöverpanelen Underhåll VEX300C med gångjärnsluckor VEX300C med skjutluckor Översikt över serviceintervall Hygien Service och rengöring Filterbyte Service och rengöring av motor Uttagning och rengöring av motströmsvärmeväxlare Rengöring av värmebatteri Tekniska data 6.1. Vikt, korrosionsklass, temperaturområden etc Kompaktfilter Kapacitetsdiagram /36

3 Kapacitetsdiagram, VEX320C Kapacitetsdiagram, VEX320C EG-försäkran om överensstämmelse Beställning av reservdelar /36

4 Symboler, begrepp och varningar Förbudssymbol Överträdelse av anvisningar som markerats med förbudssymbol kan medföra livsfara. Symbol för fara Överträdelse av anvisningar som markerats med symbol för fara kan medföra risk för personskada eller materiella skador. Handbokens användningsområden Denna handbok gäller EXHAUSTO luftbehandlingsaggregat, nedan kallade VEXaggregat. För medlevererade tillbehör och extrautrustning hänvisas till handböckerna för dessa utrustningar. God säkerhet för personer och materiel samt korrekt drift av VEX-aggregat får man genom att följa anvisningarna i handboken. EXHAUSTO A/S frånsäger sig allt ansvar för skador som uppstått på grund av att produkten har använts på annat sätt än vad som framgår av anvisningarna och instruktionerna i denna handbok. Varningar Öppning av aggregatet Öppna inte serviceluckorna innan strömmen har brutits med huvudströmbrytaren och fläktarna har stannat. Förbjudna användningsområden VEX-aggregatet får inte användas för transport av fasta partiklar eller där det finns risk för explosiva gaser. Ingen kanalanslutning Om en eller flera av stosarna inte ansluts till en kanal: Montera ett skyddsnät på stosarna med en maskbredd på högst 20 mm. Typskylt På VEX-aggregatets typskylt finns följande information: 1. vilken VEX-variant aggregatet är 2. aggregatets tillverkningsnr. 1 2 Obs! Ha alltid tillverkningsnumret till hands vid all kontakt med EXHAUSTO angående produkten. 4/36

5 Tilluft/frånluft Framsidan: Tillbehör I denna handledning används följande beteckningar: Tilluft (inblåsningsluft) Frånluft (utsugningsluft) Uteluft Avluft Den ikryssade listan på handbokens framsida visar vilka tillbehör som har levererats tillsammans med VEX-aggregatet. Obs! Left/Right Vid eftermontering av tillbehör från EXHAUSTO bör man komplettera listan på framsidan av handboken. Se definition av Left/Right i avsnitt 1.1 Variantöversikt. 5/36

6 Produktinformation 1. Produktinformation 1.1 Variantöversikt Element Fläkt Förklaring Kompaktfilter RD ,1 Stuts för frånluft 1,2 Stuts för avluft 2,1 Stuts för uteluft 2,2 Stuts för tilluft 1 Luftflödets riktning, frånluft 2 Luftflödets riktning, tilluft Fläktens placering LEFT, VEX-aggregat sett uppifrån 1,1 1 Luftriktningar 2 2, ,2 2 Bypass 1 1,2 RD12944GB_DK_DE_NO_SE_NL-01 RIGHT, VEX-aggregat sett uppifrån 2, , ,2 1 Bypass 2 2,2 RD12945GB_DK_DE_NO_SE_NL-01 6/36

7 Produktinformation 1.2 Beteckningar i handboken Principritning Komponent Funktion Standard/tillbehör BP1 Bypass-spjäll med uteluft/tilluft Standard BT40/BT50 Brandtermostat 40 C/50 C (frånluft) Tillbehör BT70 Brandtermostat 70 C (tilluft) Tillbehör Huvudkort Automatikbox Standard M1 Motor för frånluft/avluft Standard M2 Motor för uteluft/tilluft Standard M3 Bypassmotor Standard MPT1 MPT2 MPT3 AFC P1: Mätning av luftflödet, frånluft P2: Styrning av luftflödet, tilluft MPTF P1: Filtervakt för frånluft P2: Filtervakt för tilluft DEP P1: Frostdetektering Tillbehör Tillbehör Tillbehör TE11 Temperaturgivare, frånluft Standard TE12 Temperaturgivare, avluft Standard TE21 Temperaturgivare, uteluft Standard TE22 Temperaturgivare, tilluft Standard T ice Temperaturgivare för isbildning i värmeväxlare Standard LS (F) Avstängningsspjäll för uteluft Tillbehör LS (A) Avstängningsspjäll för avluft Tillbehör 1.3 Användning Komfortventilation EXHAUSTO:s VEX-aggregat används för ventilation inom komfortventilation. VEXaggregatet är konstruerat för takmontering och ska användas så. Temperaturanvändningsområde för aggregatet se avsnittet Tekniska data. 7/36

8 Produktinformation Förbjudna användningsområden VEX-aggregatet får inte användas för transport av fasta partiklar eller om det finns risk för explosiva gaser. 1.4 Krav på användningsmiljön Placering Obs! Aggregatet är avsett för montering inomhus. Aggregatet kan placeras så att sidan som är motsatt kopplingsboxen placeras mot en bakre vägg. Om VEX-aggregatet är försett med skjutluckor ska man beräkna plats så att snäpplåsen på baksidan går att öppna (75 mm) Utrymmeskrav VEX320C med gångjärnsluckor Skåpet har två gångjärnsluckor. Nedanstående ritning anger hur mycket plats som krävs på höjden för att luckorna ska kunna öppnas för att utföra service på aggregatet, dvs. filterbyte, rengöring, service m.m RD Utrymmeskrav, bredd: 1295 mm (Aggregatets bredd (995 mm) samt plats för att öppna kopplingsboxen (300 mm)). VEX320C med skjutluckor Skåpet är konstruerat med två luckor som kan lossas var för sig och skjutas in under den andra luckan. Nedanstående ritning anger hur mycket plats som krävs för att luckorna ska kunna öppnas för att utföra service på aggregatet, dvs. filterbyte, rengöring, service m.m RD /36

9 Produktinformation Utrymmeskrav, bredd: 1370 mm (Aggregatets bredd (995 mm) samt plats för att öppna kopplingsboxen (300 mm) och öppna spännbeslagen på baksidan (75 mm)). Se även avsnittet Viktiga mått för VEX300C för ytterligare mått. Avsnittet Underhåll för information om hur luckorna öppnas Krav på taket Vid upphängning av aggregatet krävs att taket är: plant vibrationsfritt vågrätt eller med fall mot kondensavlopp konstruerat så att det kan bära aggregatets vikt Krav på kanalsystemet Ljuddämpare Kanalanslutning Isolering Förutsättningar Kanalsystemet ska förses med ljuddämpare som har specificerats av den projektansvarige, i enlighet med de krav som ställs på det område kanalsystemet ska betjäna. Det är möjligt att montera kanalböjar direkt efter aggregatet, eftersom luften i stutsen har en jämn och låg hastighetsprofil, vilket ger ett försumbart systemtryckfall. Kanalsystemet ska isoleras med hänsyn till kondens buller värme-/köldförlust Tillräcklig isolering av kanalsystemet i manöverområdet är en förutsättning för att beräknade ljuddata kan uppnås under drift. Kondens Vid mycket hög luftfuktighet i avluften kan kondens samlas i kanalerna. EXHAUSTO rekommenderar att ett kondensavlopp monteras från kanalernas lägsta punkt. Ingen kanalanslutning Om en eller flera av stosarna inte ansluts till en kanal: Montera ett skyddsnät på stosarna med en maskbredd på högst 20 mm. 9/36

10 Produktinformation 1.5 Beskrivning VEX-aggregatets konstruktion Nedanstående ritningar visar en översikt över VEX-aggregatets uppbyggnad. Den nedersta ritningen visar ett VEX-aggregat (left) med skjutluckor RD RD12952SE-03 Pos. Del Funktion 1 Bypassmotor Öppnar/stänger bypasspjäll 2 EXact-automatik Automatik 3 Kopplingsbox Anslutning av diverse tillbehör 4 Upphängningsbeslag Beslag för fastsättning i tak 5 Frånluftsfläkt Transporterar bort den använda luften 6 Filter för tilluft Filtrerar tilluften 7 Isbildningsövervakning Mäter temperaturen i motströmsvärmeväxlaren, så att automatiken kan skydda systemet mot isbildning 8 Motströmsvärmeväxlare 1 st motströmsvärmeväxlare i aluminium 9 Bypasskanal Leder luften runt om motströmsvärmeväxlaren 10 Bypasspjäll Bypasspjäll som ger möjlighet till temperaturreglering 10/36

11 Produktinformation Pos. Del Funktion 11 Filter för frånluft Filtrerar frånluften 12 Tilluftsfläkt Blåser in luft i rummet 13 Huvudströmbrytare Kopplar till/från strömmen 14 Lucka Skjutlucka/gångjärnsupphängd lucka för inspektion, rengöring och service 15 Kondensvattenbehållare 16 Stuts för kondensavlopp Samlar upp och leder kondensvattnet från motströmsvärmeväxlaren till kondensavloppet. Leder ut kondensvattnet från aggregatets kondensvattenbehållare. Här ansluts det externa kondensavloppet VEX-aggregatets delar Skåpet Fläktar Motströmsvärmeväxlare Filter Kondensavlopp Bypasspjäll Skåpet är tillverkat av aluminiumzinkplåt både invändigt och utvändigt. Skåpet är isolerat med 50 mm mineralull. Aggregatet har två centrifugalfläktar med bakåtböjda rotorblad för frånluft respektive tilluft. Aggregatets motströmsvärmeväxlare är tillverkade av aluminium och har hög verkningsgrad. Motströmsvärmeväxlaren kan tas ut och rengöras. Det finns inbyggda kompaktfilter på både frånlufts- och tilluftssidan. Kondensavloppet sitter på VEX-aggregatets lucka (se ritningen tidigare i detta avsnitt). Kondensvattenbehållaren är placerad inuti luckan. Aggregatet har ett steglöst reglerande bypass inbyggt. Detta ger möjlighet till exakt styrning av tilluftstemperaturen. 1.6 Viktiga mått VEX320C, allmänna mått Följande mått gäller för både VEX320C med gångjärnsluckor och med skjutluckor: 11/36

12 Produktinformation VEX320C, Left 1385 DN O 315 O O 315 O 315 1,1 2,2 1,2 2,1 RD13067SE-02 Höjdmått, gångjärnslucka: 440 mm Höjdmått, skjutlucka: 540 mm Sett uppifrån: VEX320C, Left Frånluft 1,1 Uteluft 2,1 Tilluft 2,2 Sett uppifrån Avluft 1, O RD13068SE-02 12/36

13 Produktinformation VEX320C, Right DN O 315 2,1 O 315 1,2 418 O 315 O 315 2,2 1,1 RD13069SE-02 Höjdmått, gångjärnslucka: 440 mm Höjdmått, skjutlucka: 540 mm Sett uppifrån, VEX320C Right O Avluft 1,2 Sett uppifrån Tilluft 2,2 677 Uteluft 2,1 Frånluft 1, RD13070SE-02 13/36

14 Produktinformation Måttritningar, luckor Måttritning, gängjärnsluckor Följande ritning gäller för både Left- och Right-modellen: 1385 RD Måttritning, skjutluckor Följande ritning gäller för både Left- och Right-modellen: 1385 RD /36

15 Hantering 2. Hantering 2.1 Uppackning Leverans Emballage Ta bort transportbeslagen Leveransen består av: VEX-aggregat Medlevererade tillbehör (framgår av kryssmarkeringarna på listan på handbokens framsida). Aggregatet levereras lodrätt fastsatt på engångspall och emballerat i klarplast. Omedelbart innan aggregatet monteras ska man göra följande: Ta bort transportbeslagen (1) och transportstagen (2) Lägg försiktigt ner VEX-aggregatet 2 1 RD Obs! Rengöring före användning När plasten har tagits bort måste VEX-aggregatet skyddas mot smuts och damm: Ta inte bort locken över stutsöppningarna innan stutsarna ansluts till ventilationskanalerna. Låt om möjligt aggregatet vara stängt under monteringen. VEX-aggregatet ska efter avslutad montering kontrolleras och dammsugas för att få bort damm och metallspån Vikt 2.2 Transport VEX-aggregatet väger 131 kg. Transport Transportera VEX-aggregatet på engångspallen. Lyft inte i aggregatets stutsar eller kopplingsbox. 15/36

16 Hantering Passage genom öppningar VEX-aggregatets mått Nedanstående tabell visar aggregatets mått som vägledning för hur stor öppning som krävs för att aggregatet ska kunna passera igenom: Längd Bredd Höjd VEX320C (gångjärnsluckor) 1505 mm 1000 mm 440 mm VEX320C (skjutluckor) 1505 mm 1000 mm 540 mm Transport med reducerad vikt Viktminskning Man kan reducera aggregatets vikt vid transport genom att demontera serviceluckor, fläktar och motströmsvärmeväxlare. I tabellen nedan visas hur mycket vikten minskar om man demonterar de enskilda delarna. Delar Vikter, VEX320C-1 Vikter, VEX320C-2 Fläkt, 2 st à 5,0 kg = 10 kg 6,5 kg = 13 kg Motströmsvärmeväxlare, 1 st à 14,5 kg 14,5 kg Luckor, 2 st à 14,5 kg = 29 kg 14,5 kg = 29 kg Totalvikt, VEX kg 131 kg Demontering Se avsnittet Underhåll för instruktioner om demontering av luckor, fläktar och motströmsvärmeväxlare samt uttagning av filter. 16/36

17 Mekanisk montering 3. Mekanisk montering 3.1 Placering av aggregatet Montering i tak Dimensionering Upphängning Fastsättningen av aggregatet i taket ska dimensioneras efter aggregatets vikt. Fastsättningen ska göras enligt den projektansvariges riktlinjer. Aggregatet är konstruerat för att användas upphängt i taket med luckorna nedåt på det sätt som beskrivs nedan. Aggregatet får inte användas liggande. Det är viktigt att VEX-aggregatet monteras vågrätt eller med fall mot kondensavloppet, eftersom detta har betydelse för uppsamling och avledning av kondensvatten. Monteringsritning 1 Ø 8,5 2+3 RD Pos. Antal Beskrivning Levererat 1 4 Upphängningsbeslag (varmgalvaniserade plattjärn), med hål Ø8,5 mm 2 12 Skruvar M8 (rostfritt stål) Ja 3 12 Bricka Ø8 (rostfritt stål) Ja Ja Montering Steg Åtgärd 1 Montera upphängningsbeslagen på aggregatet: 2 Fäst aggregatet i taket enligt instruktionerna från den projektansvarige. 3 Kontrollera att aggregatet hänger vågrätt eller har fall mot kondensavloppet. 4 Rengör och dammsug VEX-aggregatet för att ta bort metallspånor mm. 17/36

18 Mekanisk montering Isolera med hjälp av självklistrande skumlist Gäller endast VEXaggregat med gångjärnsluckor För att säkerställa att VEX-aggregatets luckor kan öppnas ska den medföljande självhäftande skumlisten monteras på kanalen närmast VEX-aggregatet. (Se ritning). Steg Åtgärd Illustration 1 Klipp skumlisten i fyra delar à mm 2 Ta av skyddspappret på baksidan av skumlisten 3 Lägg skumlisten på kanalen som ritningen visar (1) 4 Isolera kanalen (2) fram till den självhäftande skumlisten 2 1 RD Bortledning av kondens Led kondensavloppet till golvavlopp eller liknande. Kondensavloppet ska förses med vattenlås se nedan. Frysrisk Vid risk för frost: Isolera kondensavloppet och håll det frostfritt, eventuellt med värmekabel. Vattenlås Nedanstående ritning visar exempel på hur en avledning från kondensavloppet kan utföras samt korrekt mått för vattenlås. Använd HC-rör (HT, DN32, DIN4102) min. 500mm RD Obs! Kondensavloppet ska demonteras innan luckan kan öppnas. Därför ska rören dras så att HC-röret kan dras ut från kondensavloppet. 18/36

19 Elinstallation 4. Elinstallation 4.1 Elinstallation Se den bifogade handboken Handbok för el-installation för VEX320C/330C/330H med EXact2-automatik Handbok för el-installation för VEX _EXact2 Handbok för el-installation för VEX320C/330C/330H med EXact2-automatik ON El-installation...Avsnitt Bruksanvisning i original EXHAUSTO A/S Odensevej 76 DK-5550 Langeskov, DAN- MARK Tfn Fax exhausto@exhausto.dk 19/36

20 Underhåll, hygien och service 5. Underhåll, hygien och service 5.1 Driftsvisningar via manöverpanelen Manöverpanel Se Handboken för EXact för VEX320/330/340/350/360 hur man via teknikermenyn (åtkomstkod 1111) kan gå in i meny 2 Driftsvisningar och avläsa anläggningens driftsstatus. 5.2 Underhåll I samband med service och rengöring är det nödvändigt att öppna VEX-aggregatets luckor. Bryt strömmen med huvudströmbrytaren innan luckan öppnas VEX300C med gångjärnsluckor Så här öppnar man VEX-aggregat med gångjärnsluckor (V300CDHS) RD Steg (nr se ritning) Åtgärd 1 Demontera kondensavloppet 2 Skruva ur skruvarna från luckorna (M8-skruvar, bit: 6 mm): 3 Öppna luckorna 4 Om så önskas kan luckorna tas av genom att skruva av gångjärnsbeslagen Utrymmeskrav Se även avsnittet Krav på användningsmiljön för information om hur mycket plats som krävs för att luckorna ska kunna öppnas. 20/36

21 Underhåll, hygien och service VEX300C med skjutluckor Så här öppnas VEXaggregat med skjutluckor (V300CDRS) Om VEX-aggregatet ska öppnas för filterbyte VEX-aggregatet ska öppnas för rengöring av motor VEX-aggregatet ska öppnas för kontroll och inspektion VEX-aggregatet ska öppnas för uttagning av motströmsvärmeväxlare så demontera först den ena luckan, lägg den på skjutbeslag och skjut in den under den andra luckan utför service och montera luckan upprepa med den andra luckan ska båda luckorna demonteras och antingen lyftas ut över ändstoppet och tas ner eller tas ner genom att demontera glidskenan Se till att inte skjuta luckan för långt förbi ändstoppet så att den faller ner RD Steg (nr se ritning). 1 Demontera kondensavloppet Åtgärd 2 Skruva ur skruvarna från luckorna (M8-skruvar, bit: 6 mm) 3 Öppna snabbspännena (2 st. per lucka) 4 Lägg ner luckan på skenan och skjut den åt sidan eller dra ut den 5 Demontera glidskenan (endast nödvändigt om luckan/luckorna ska tas ner och inte kan dras ut förbi ändstoppet). 21/36

22 Underhåll, hygien och service Översikt över serviceintervall Nedanstående schema innehåller rekommenderade serviceintervall för aggregatet. Intervallen avser normala driftsförhållanden. EXHAUSTO rekommenderar att serviceintervallen anpassas till aggregatets aktuella driftsförhållanden. Filter* Filterstyrningen Komponent Gör följande... 2 gånger årligen Packningar och tätningslister Fläkt Byt filtren när manöverpanelen visar filterlarm. Det är lämpligt att byta båda filtren samtidigt. Obs! Styrsystemet kan ge ett early warning -meddelande när filtret börjar bli igensatt, så att man hinner skaffa ett nytt filter eller tillkalla en servicemontör. Filtren ska bytas minst: Kontrollera att packningarna i filterstyrningarna sluter tätt Kontrollera att de sluter tätt Kontroll Demontera fläktenheten, se avsnittet "Intransport med reducerad vikt" Rengöring, se följande avsnitt Motströmsvärmeväxlare Rengör värmeväxlaren, se följande avsnitt X Värmebatterier (tillbehör) Rengör värmebatteriet, se följande avsnitt X Säkerhetsfunktioner Kontroll av brandtermostater/rökgasvarnare X Avstängningsspjäll Kontroll av funktion X Kondensavlopp Kontrollera att avloppet fungerar genom att hälla vatten i kondensvattenbehållaren X 1 gång årligen X X X X *Filter Använd endast originalfilter Angivna filterdata och tryckfallsdiagram (avsnittet "Tekniska data") baseras på användning av originalfilter. Eurovent-certifieringen gäller endast om originalfilter används. Användning av andra filter än originalfilter kan medföra problem med läckage i VEX:en samt försämrad filtreringsfunktion. EXHAUSTO rekommenderar att man antecknar datum när filter byts, så att det är enkelt att kontrollera att filterbyte genomförs med rekommenderade intervall. 5.3 Hygien Hygiennorm VDI6022 F7-filter VEX320/330 är konstruerad i enlighet med hygiennormen VDI6022. Det betyder att: bakterietillväxt och ansamling av smuts har reducerats till ett minimum rengöring kan utföras på ett optimalt sätt I enlighet med VDI6022 ska filtret på uteluftsidan vara ett F7-filter. 5.4 Service och rengöring Filterbyte Bryt strömmen med huvudströmbrytaren innan luckan öppnas. 22/36

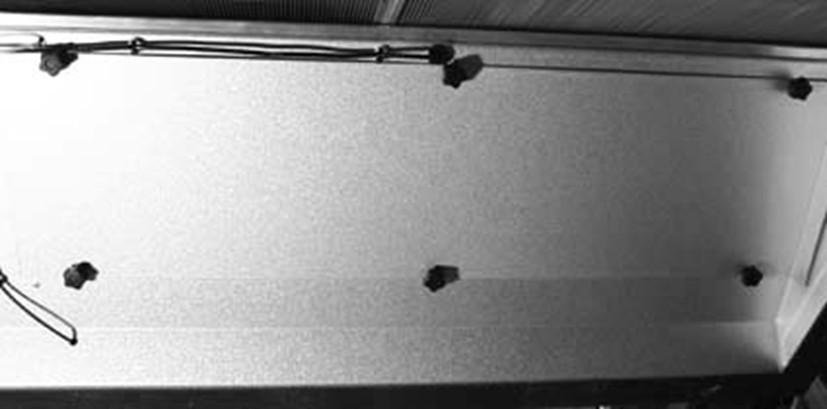

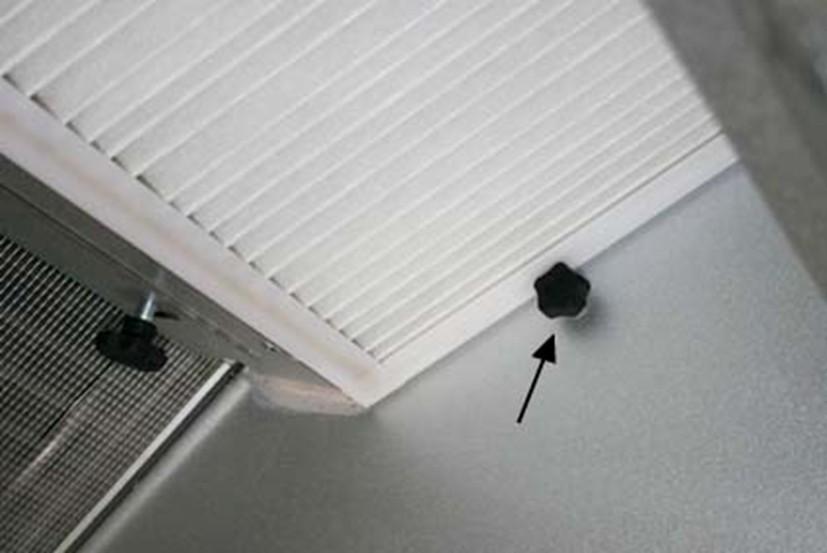

23 Underhåll, hygien och service Så byter man filter Steg Åtgärd Bild 1 Skruva av de sex vingskruvarna från filterlocket och lyft ner det 2 Skruva ut vingskruven som håller fast filtret 3 Dra ut filtret, lägg det i en plastpåse och stäng påsen. Avfallshantera i enlighet med lokala bestämmelser 4 Dammsug skåpet 5 Inspektera tätningslisterna för skador, innan nytt filter sätts i Service och rengöring av motor Bryt strömmen med huvudströmbrytaren innan luckorna öppnas. 23/36

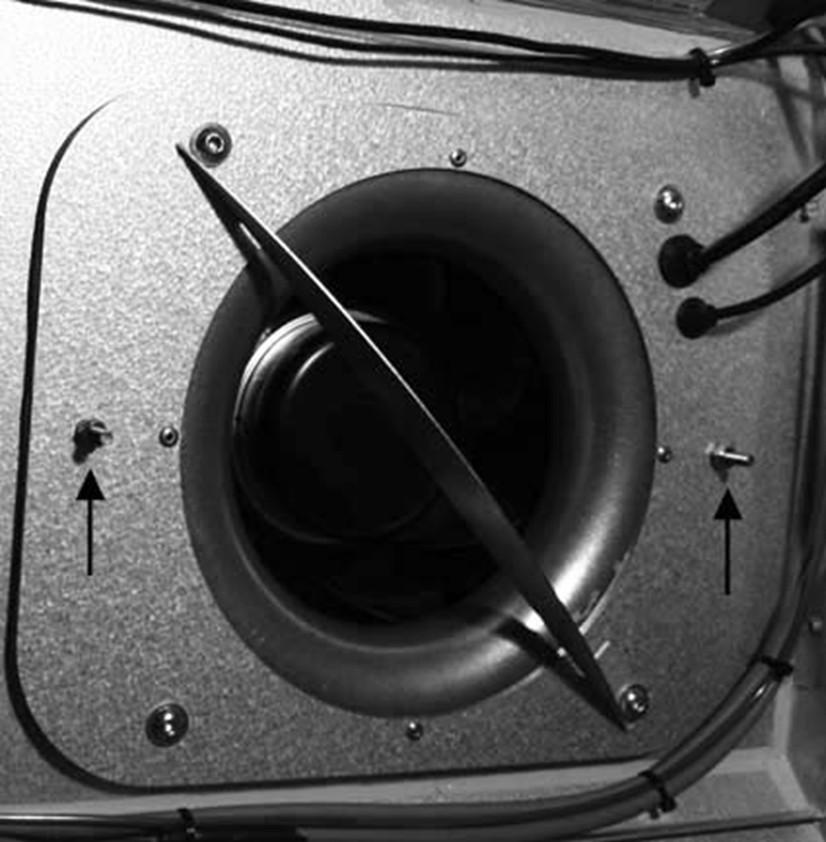

24 Underhåll, hygien och service Så utförs service på motorn Steg Åtgärd Bild 1 Skruva av de två muttrarna Var försiktig, motorn är nu loss från VEXaggregatet 2 Nu kan motorsektionen tas ut, vändas och göras fast med muttrarna. Nu kan man komma åt fläkthjulet för rengöring. 3 Rengör fläkthjulet: genom dammsugning genom avtorkning med trasa urvriden i såpvatten Obs!Alla bladen på fläkthjulet skall rengöras noga för att undvika obalans. 4 Efter rengöring: Kontrollera att VEX-aggregatet kör vibrationsfritt Uttagning och rengöring av motströmsvärmeväxlare Varningar Bryt strömmen med huvudströmbrytaren innan luckorna öppnas. Var försiktig, motströmsvärmeväxlaren är tung vikt 14,5 kg 24/36

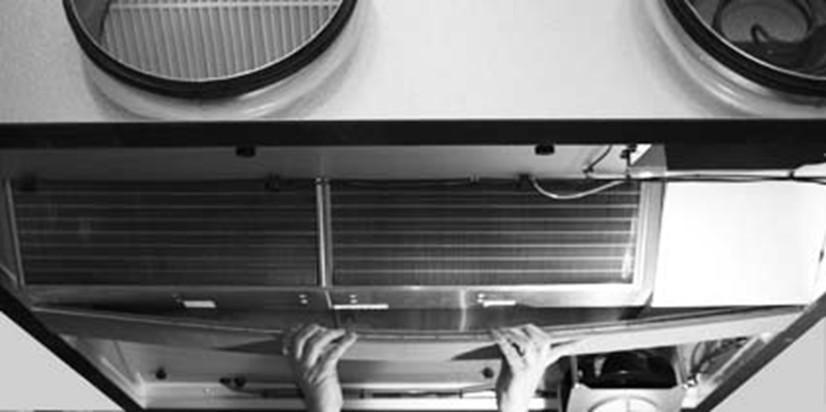

25 Underhåll, hygien och service Så tar man ut motströmsvärmeväxlaren Motströmsvärmeväxlarens lameller är ömtåliga undvik att röra vid lamellerna vid hantering. Nedan visas hur man tar ut motströmsvärmeväxlaren. Steg Åtgärd Bild 1. Ta bort skenan med luckpackningen genom att dra ut den på mitten, så att den böjs 2. Demontera temperaturgivaren T ice (1) genom att lossa vingskruven (2) Observera hur den är monterad Vid återmontering av temperaturgivaren: Spetsen ska vara nå in mm mellan värmeväxlarens plattor. Kräng eventuellt isär plattorna 3. I bypasskanalen: Vrid de två spännkorsen cirka 7 varv för att lossa motströmsvärmeväxlaren 25/36

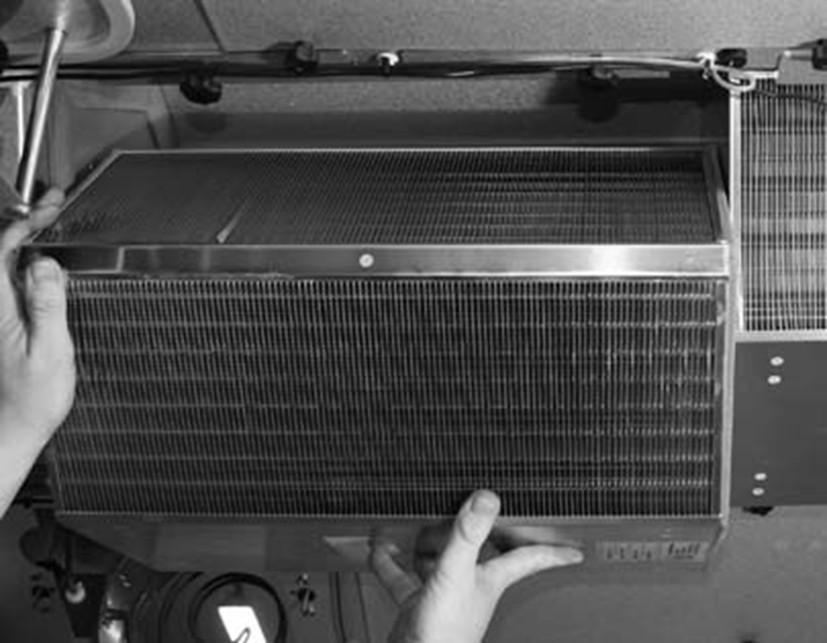

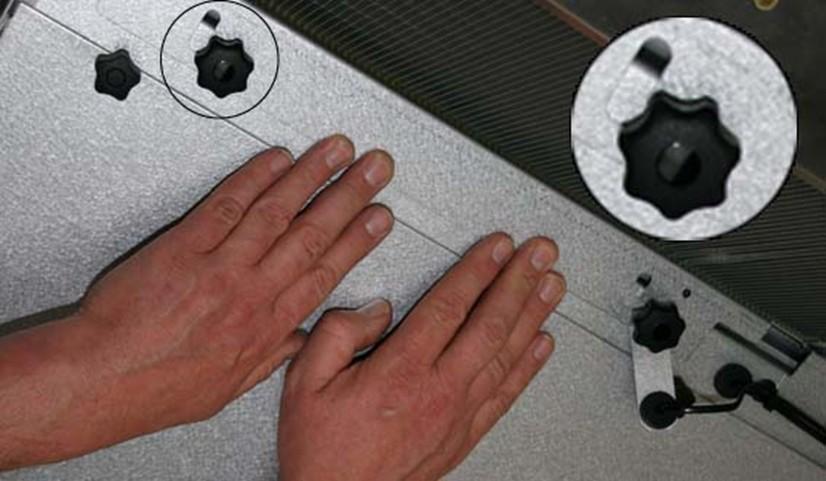

26 Underhåll, hygien och service Steg Åtgärd Bild 4. Lossa vingskruvarna på beslaget som håller fast motströmsvärmeväxlaren Skjut beslaget åt sidan och ned (följ spåret i beslaget) 5. Värmeväxlaren är nu loss och kan tas ned Så rengörs motströmsvärmeväxlare Obs! Om värmeväxlaren ska bytas, måste man montera en ny packning på den nya värmeväxlaren. Steg Åtgärd 1. Rengör värmeväxlaren genom att spola av den med varmt vatten (eventuellt med högtryckstvätt). Maximal vattentemperatur: 90 C. 2. Kontrollera packningen och byt den om den är sliten eller deformerad Så sätter man in motströmsvärmeväxlarna Steg Åtgärd 1. Sätt i värmeväxlaren med packningen riktad bort från automatikboxen 2. Skjut beslaget tillbaka och uppåt, och skruva fast det med vingskruvarna (får inte skruvas åt hårt, då kan inte värmeväxlaren spännas fast) 3. Vrid spännkorset (7 varv moturs) 4. Dra åt beslaget med vingskruvarna (som nämnts under punkt 2) 5. Montera temperaturgivare T ice 26/36

27 Underhåll, hygien och service Rengöring av värmebatteri Så rengörs elvärmebatteri Steg Åtgärd 1 Bryt strömmen till aggregatet med huvudströmbrytaren 2 Dammsug värmebatteriet 3 Kontrollera elanslutningarna Så rengörs varmvattenbatteri Steg Åtgärd 1 Bryt strömmen till aggregatet med huvudströmbrytaren 2 Borsta av och dammsug värmebatteriet 3 Rengör eventuellt med såplösning 27/36

28 Tekniska data 6. Tekniska data 6.1 Vikt, korrosionsklass, temperaturområden etc. Vikt Luckor Motströmsvärmeväxlare Motorsektion, typ 1 Motorsektion, typ 2 Totalvikt, motortyp 1 Totalvikt, motortyp 2 2 st. à 14,5 kg 1 st. à 14,5 kg 2 st. à 5,0 kg 2 st. à 6,5 kg 128,0 kg 131,0 kg Korrosionsklass Korrosionsklass Korrosionsklass C4 enligt EN ISO Temperaturområden Utetemperatur Omgivningstemperatur (under drift): Omgivningstemperatur ej i drift (lagring, transport) -40 C +40 C -30ºC +40ºC -40ºC - +60ºC Temperaturerna beror på installation, luftfuktighet, luftmängd, balans mellan luftmängderna, kanaldragningen, isolering och rumstemperatur. Vid användning av förvärmningsbatteri kan dimensionerande omgivningstemperatur minskas. Vid temperaturer under -25 C är rekommendationen att använda en termostatstyrd värmare i automatikboxen. HMI-panel Kapslingsklass Omgivningstemperatur IP20 0 C +50 C Vid temperaturer under 0 C kan displayen reagera långsammare än normalt. Brandtermostater Bryttemperatur, BT70: 70 C Bryttemperatur, BT50: 50 C Bryttemperatur, BT40 40 C Max. omgivningstemperatur, givare 250 C Omgivningstemperatur, termostathus 0 C +80 C Mätarlängd: 125 mm Kapslingsklass IP40 28/36

29 Tekniska data Motorspjäll Motorspjällstyp LS (avstängningsspjäll) LSR (avstängningsspjäll, fjäderretur) Typ LS LSR Beteckning LSA/LSF LSFR Motortyp NM24-F AF-24 Aktionstid sekunder öppna: 150 sekunder stänga: 16 sekunder Kapslingsklass IP42 IP42 Omgivningstemperatur -20 ºC +50 ºC -30 ºC +50 ºC Spjällets djup 100 mm 100 mm Man får högst ansluta två stycken LSFR-spjäll eller fyra stycken LSA/LSF-spjäll. 29/36

30 Tekniska data 6.2 Kompaktfilter Filterdata, VEX320C Data Enhet VEX320-1 VEX320-2 M5 F7 M5 F7 Mått: h x b, 1 st. per luftriktning mm 345 x x x x 330 Kompaktfiltrets tjocklek mm Filteryta m 2 0,8 1,9 0,8 1,9 Filterklass M5 F7 M5 F7 Filtreringsgrad enligt EN779 % 96 > > 99 Verkningsgrad % Volymström m³/h Initialt tryckfall Pa Rekommenderat sluttryckfall vid normal volymström Temperaturbeständig till Pa C AHU n Range: VEX100/200/ EUROVENT-certifieringen gäller endast om originalfilter används. Läs mer om originalfilter i avsnittet Underhåll. 30/36

31 Tekniska data 6.3 Kapacitetsdiagram Kapacitetsdiagram, VEX320C-1 Kapacitetsdiagram med M5-filtre 3 SFP-diagram (J/m ) Arbetslinjer A: Extra tryckförlust med F7-filtre B: Extra tryckförlust med vättskekyl-/eftervärmningsbatteri 31/36

32 Tekniska data Kapacitetsdiagram, VEX320C-2 Kapacitetsdiagram med M5-filtre 3 SFP-diagram (J/m ) Arbetslinjer A: Extra tryckförlust med F7-filtre B: Extra tryckförlust med vättskekyl-/eftervärmningsbatteri 6.4 EG-försäkran om överensstämmelse 6.5 Beställning av reservdelar Se dokument , Declaration of Conformity. Dokumentet levereras tillsammans med övrig produktdokumentation. Det finns också på EXHAUSTO:s hemsida, sök på dokumentnumret. Ta reda på tillverkningsnumret Vid beställning av reservdelar ska tillverkningsnumret anges. Då är man säker på att få rätt reservdelar. Tillverkningsnumret finns angivet på framsidan på VEXhandboken och på typskylten på VEX-aggregatet. 32/36

33 Tekniska data Kontakt: Kontakta serviceavdelningen på ditt lokala EXHAUSTO-kontor för beställning av reservdelar. Kontaktinformation finns på handbokens baksida. Se ev. avsnittet "Uppbyggnad" för en översikt över delarnas position och beteckning på VEX-aggregatet. 33/36
