1 VEX350H VEX350H med motströmsvärmeväxlare och EXact automatik Aggregatet levereras med (fabriksmonterad): Kompaktfilter FP OD (utomhusmontage) Sockel (omonterad) Webbserver MLON Följande tilbehör medföljer (löst): Externt HCW (värmebatteri vatten) Externt HCE (värmebatteri el), kw Externt CCW (vätskekylbatteri) Avstängningsspjäll, LS500, (LSA för avluft) Avstängningsspjäll, LS500, (LSF för uteluft) RD Avstängningsspjäll, LSR500, med fjäderretur (LSFR för uteluft) Avstängningsspjäll, LSR500 med fjäderretur (LSAR för avluft) Övervakningsenhet för brand, BRC1 Övervakningsenhet för brand, BRC2 Rökdetektor UG3J st. st. Manöverpanel, HMI st. Konstanttryckreglering, MPT-DUCT Fuktighetsmätare, MIO-RH CO 2 -mätare, MIO-CO2-DUCT CO 2 -mätare, MIO-CO2-ROOM Temperaturmätare, MIO-TS-DUCT Temperaturmätare, MIO-TS-ROOM Modul för extern kylenhet, MXCU Rörelsegivare, MIO-PIR st. MXCU-DX (modul för extern DX-Kyla) MVM st. Shuntgrupp typ Fusebox FBOX typ. Produktinformation...Avsnitt Löpnummer: Produktionsnummer: Ordernummer.: Mekanisk montering...avsnitt El-installation...Avsnitt 4 Underhåll...Avsnitt 5 Bruksanvisning i original EXHAUSTO A/S Odensevej 76DK-5550 Langeskov, Danmark Tfn Fax exhausto@exhausto.dk

2 Produktinformation 1.1. Beteckningar i handboken Variantöversikt Beteckningar i handboken Användning Krav på användningsmiljön Utrymmeskrav Krav på underlaget Avlopp Krav på kanalsystemet Beskrivning Konstruktion Viktigaste mått Måttritning Hantering 2.1. Uppackning Vikt, VEX Transport Passage genom öppningar Transport med reducerad vikt Mekanisk montering 3.1. Placering av aggregat Monteringsinstruktion Steg Bortledning av kondens Kondensavlopp Elinstallation 4.1. Elinstallation Underhåll 5.1. Driftsvisningar i manöverpanelen Underhållsschema Hygien Service Filterbyte Borttagning av motströmsvärmeväxlarna Service och rengöring Tekniska data 6.1. Vikt, korrosionsklass, temperaturområden etc Kompaktfilter Kapacitetsdiagram Kapacitetsdiagram, ventilation med värmeåtervinning Kapacitetsdiagram, ventilation med bypass-drift EG-försäkran om överensstämmelse Beställning av reservdelar /40

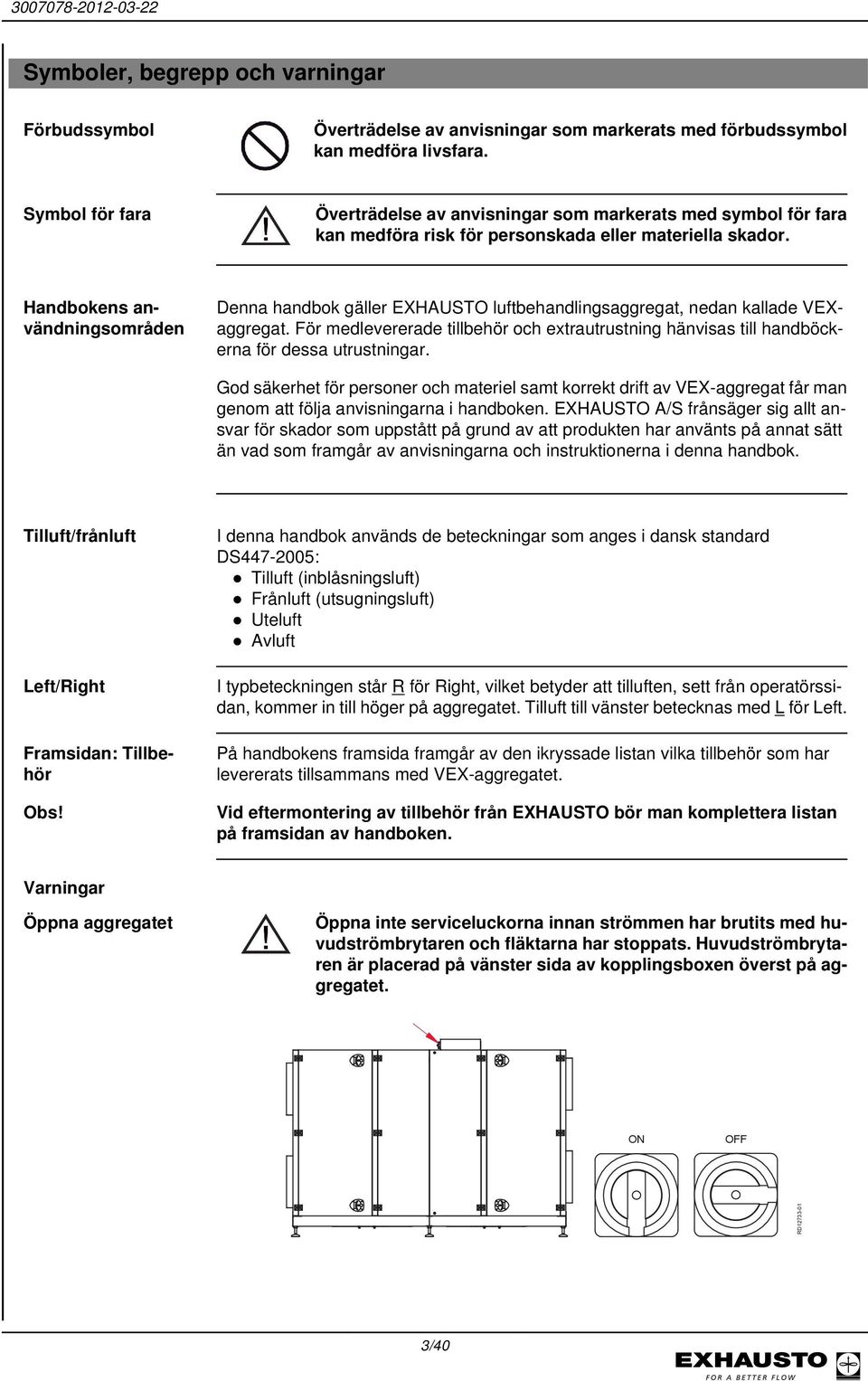

3 Symboler, begrepp och varningar Förbudssymbol Överträdelse av anvisningar som markerats med förbudssymbol kan medföra livsfara. Symbol för fara Överträdelse av anvisningar som markerats med symbol för fara kan medföra risk för personskada eller materiella skador. Handbokens användningsområden Denna handbok gäller EXHAUSTO luftbehandlingsaggregat, nedan kallade VEXaggregat. För medlevererade tillbehör och extrautrustning hänvisas till handböckerna för dessa utrustningar. God säkerhet för personer och materiel samt korrekt drift av VEX-aggregat får man genom att följa anvisningarna i handboken. EXHAUSTO A/S frånsäger sig allt ansvar för skador som uppstått på grund av att produkten har använts på annat sätt än vad som framgår av anvisningarna och instruktionerna i denna handbok. Tilluft/frånluft Left/Right Framsidan: Tillbehör Obs! I denna handbok används de beteckningar som anges i dansk standard DS : Tilluft (inblåsningsluft) Frånluft (utsugningsluft) Uteluft Avluft I typbeteckningen står R för Right, vilket betyder att tilluften, sett från operatörssidan, kommer in till höger på aggregatet. Tilluft till vänster betecknas med L för Left. På handbokens framsida framgår av den ikryssade listan vilka tillbehör som har levererats tillsammans med VEX-aggregatet. Vid eftermontering av tillbehör från EXHAUSTO bör man komplettera listan på framsidan av handboken. Varningar Öppna aggregatet Öppna inte serviceluckorna innan strömmen har brutits med huvudströmbrytaren och fläktarna har stoppats. Huvudströmbrytaren är placerad på vänster sida av kopplingsboxen överst på aggregatet. ON OFF RD /40

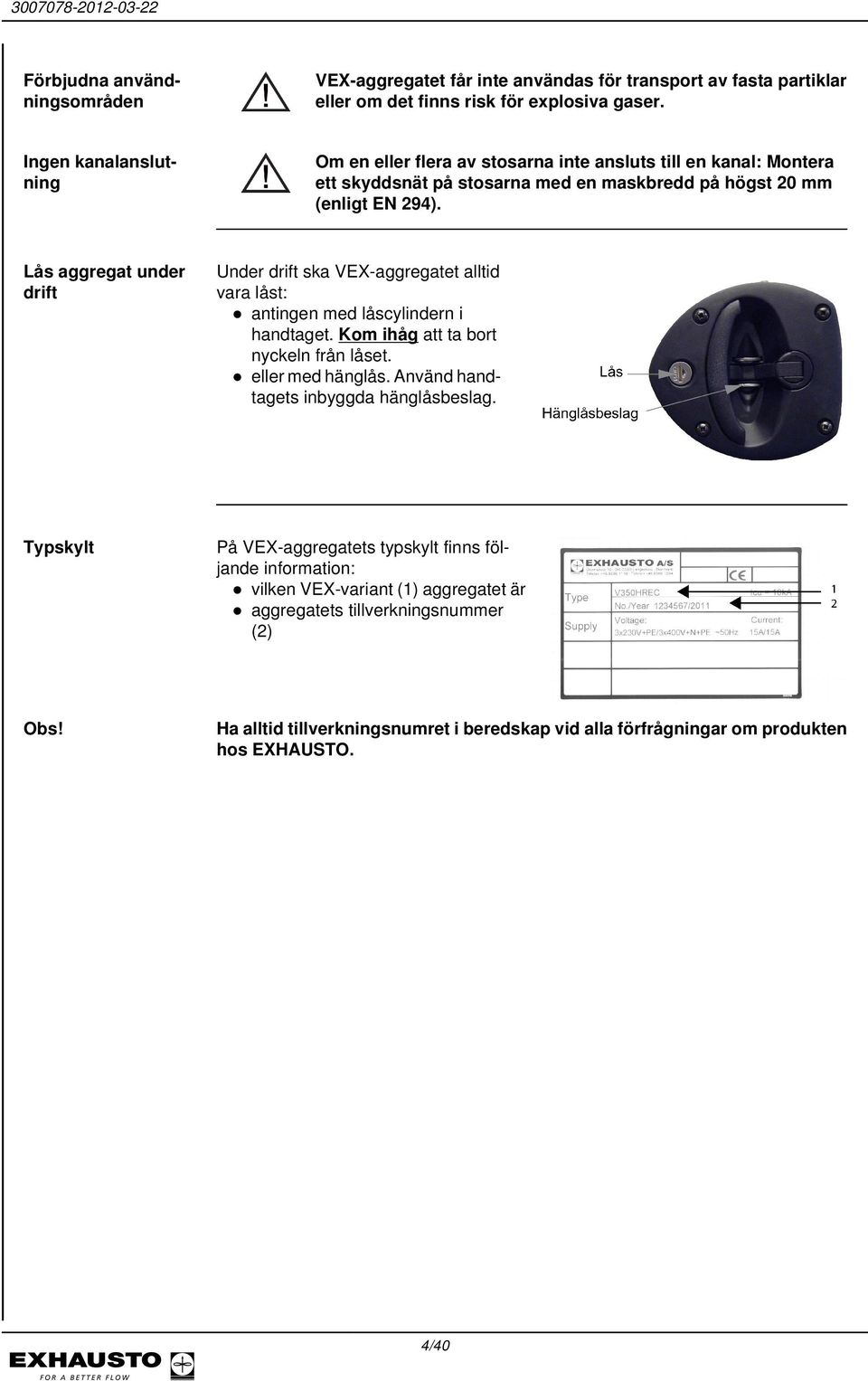

4 Förbjudna användningsområden VEX-aggregatet får inte användas för transport av fasta partiklar eller om det finns risk för explosiva gaser. Ingen kanalanslutning Om en eller flera av stosarna inte ansluts till en kanal: Montera ett skyddsnät på stosarna med en maskbredd på högst 20 mm (enligt EN 294). Lås aggregat under drift Under drift ska VEX-aggregatet alltid vara låst: antingen med låscylindern i handtaget. Kom ihåg att ta bort nyckeln från låset. eller med hänglås. Använd handtagets inbyggda hänglåsbeslag. Typskylt På VEX-aggregatets typskylt finns följande information: vilken VEX-variant (1) aggregatet är aggregatets tillverkningsnummer (2) Obs! Ha alltid tillverkningsnumret i beredskap vid alla förfrågningar om produkten hos EXHAUSTO. 4/40

5 Produktinformation 1. Produktinformation 1.1 Beteckningar i handboken Variantöversikt Del Fläkt Förklaring RD RD Kompaktfilter 1,1,A eller B Stos för frånluft 1,2,A Stos för avluft 2,1,A Stos för uteluft 2,2,A eller B Stos för tilluft 1 1 Luftflödets riktning, frånluft 2 2 Luftflödets riktning, tilluft LEFT Fläktplacering Luftriktningar RIGHT Obs! För Outdoor-modellen är stosplacering B inte möjlig. 5/40

6 Produktinformation Beteckningar i handboken Principritningen visar ett VEX-aggregat med fläktplacering LEFT. Komponent BP1 BP2 BT40/BT50 BT70 MC1 MC2 HMI LS M1 M2 MIO-CO 2 - DUCT MIO-CO 2 -ROOM MIO-PIR MIO-RH-ROOM MIO-TS-ROOM MIO-TS-DUCT MPT1, P1 MPT1, P2 MPT2, P1 MPT2, P2 MPT3, P1 MPTDUCT TE11 TE12 TE21 TE22 Funktion Bypass-spjäll med frånluft/avluft Bypass-spjäll med uteluft/tilluft Brandtermostat 40 C/50 C (frånluft) Brandtermostat 70 C (tilluft) Motorstyrning, motor 1 (frånluft) Motorstyrning, motor 2 (tilluft) Manöverpanel Avstängningsspjäll uteluft/avluft Frånluftsmotor Tilluftsmotor CO 2 -givare, kanal CO 2-givare, rum PIR-sensor Fuktgivare Temperaturgivare för rum Temperaturgivare, frånluft (extern) Luftmängdsstyrning, frånluft Filtervakt för frånluft Luftmängdsstyrning, tilluft Filtervakt för uteluft Frostdetektering Tryckgivare, konstanttrycksreglering Temperaturgivare, frånluft Temperaturgivare, avluft Temperaturgivare, uteluft Temperaturgivare, tilluft 6/40

7 Produktinformation 1.2 Användning Komfortventilation Förbjudna användningsområden EXHAUSTO:s VEX-aggregat används för ventilation inom komfortventilation. Uteluftstemperaturer för aggregatet se avsnitt 6 Tekniska data. VEX-aggregatet får inte användas för transport av fasta partiklar eller om det finns risk för explosiva gaser. 1.3 Krav på användningsmiljön Placering Aggregatet är avsett för montering inomhus. Aggregatet kan beställas för montering utomhus) (tillbehör OD) Utrymmeskrav Nedanstående ritning visar hur stort utrymme som krävs för att de sidohängda luckorna ska kunna öppnas, så att service ska kunna utföras på aggregatet (filterbyte, rengöring och service osv.) RD Obs! För service måste det finnas minst 200 mm fri höjd över aggregatets kopplingsbox Krav på underlaget Vid uppställning av aggregatet ska underlaget vara i våg (±10 mm per meter) hårt vibrationsfritt Benen under VEX-aggregatet kan ställas in på mellan 55 och 110 mm. 7/40

8 Produktinformation Avlopp I nära anslutning till aggregatet ska det finnas ett avlopp för kondensvatten. Se för övrigt avsnittet Mekanisk montering Krav på kanalsystemet Ljuddämpare Böjar Isolering Kanalsystemet ska förses med ljuddämpare som är specificerade av den projektansvarige, i förhållande till de krav som ställs på det område kanalsystemet ska betjäna. Det är möjligt att omedelbart efter aggregatet montera kanalböjar, eftersom luften i utloppet har en jämn och låg hastighetsprofil, vilket ger ett försumbart systemtryckfall. Kanalsystemet ska isoleras med hänsyn till kondensation ljudutträngning värmeförlust/kylförlust Kondens Vid mycket hög luftfuktighet på avluften kan kondens samlas i avluftskanalen. EXHAUSTO rekommenderar att ett kondensavlopp monteras på avluftskanalens lägsta punkt. Ingen kanalanslutning Om en eller flera av stosarna inte ansluts till en kanal: Montera ett skyddsnät på stosarna med en maskbredd på högst 20 mm. 1.4 Beskrivning Konstruktion Översiktsritning, vänstermodell (Left) Nedanstående ritning visar hur aggregatet är uppbyggt utan serviceluckor: ,2,A 1,1,A ,1,A 1,2,A RD /40

9 Produktinformation Översiktsritning, högermodell (Right) ,1,A 2,2,A ,2,A 2,1,A RD Pos.nr Del Funktion 1 Stos 1,1,A Stos för frånluft. Stosen kan också vara placerad på toppen av aggregatet (1,1,B). Gäller inte för aggregat avsedda för montering utomhus. 2 MPT 1 Mätning av tryck i frånluftkanal. 3 Avstängningsspjäll LS Avstängningsspjäll avluft, LSF (tillbehör). 4 Stos 1,2,A Stos för avluft. 5 Fläktenhet, avluft Transporterar bort den använda luften 6 Motorstyrning, frånluftfläkt Steglös reglering av fläkt 7 Motströmsvärmeväxlare 4 st motströmsvärmeväxlare i aluminium 8 Filter för uteluft Filtrerar uteluften 9 Stos 2,1,A Stos för uteluft. 10 Avstängningsspjäll LS Avstängningsspjäll uteluft, LSF (tillbehör). 11 MPT 2 Mätning av tryck i tilluftkanal. 12 Eftervärmningsbatteri Värmer upp tilluften, om värmeåtervinning inte är tillräckligt (tillbehör). 13 Stos 2,2,A Stos för tilluft. Stosen kan också vara placerad överst på aggregatet (2,2,B). Gäller inte för aggregat avsedda för montering utomhus. 14 Fläktenhet, tilluft Blåser in luft i rummet 15 Motorstyrning, tilluftfläkt Steglös reglering av fläkt 16 MPT 3 Mätning av tryckfall över motströmsvärmeväxlaren 17 Kopplingsbox Kopplingsbox för anslutning av spänningsförsörjning, externa ventilationskomponenter, manöverpaneler, BMS och Ethernet. 9/40

10 Produktinformation Pos.nr Del Funktion 18 Kopplingsbox Väderskydd 19 Manöverpanel För handhavande av automatiken. 20 Filter för frånluft Filtrerar frånluften Aggregathölje Fläktar Motströmsvärmeväxlare Filter Aggregathöljet är uppbyggt av aluzinkplåt både invändigt och utvändigt. Skåpet är isolerat med 50 mm mineralull. Aggregatet har två centrifugalfläktar för frånluft respektive tilluft. Aggregatets motströmsvärmeväxlare är tillverkad i aluminium och har hög verkningsgrad. Motströmsvärmeväxlaren kan tas ut och rengöras. Det finns inbyggda kassettfilter på både frånlufts- och tilluftssidan. Bypass-konstruktion Aggregatet har inbyggd dubbel modulerande bypass. Vid sommardrift utan värme-/ kylåtervinning leds både uteluft och frånluft utanför värmeväxlaren för att minska energiförbrukningen. 10/40

11 Produktinformation 1.5 Viktigaste mått Måttritning VEX350H, Left ,2,B 1,1,B 2,2,A 1,1,A 2,1,A 1,2,A 828 DN ) 65 2) ,2,A ,1,A 1,1,A ,2,A RD12727DK-01 1) Lämna utrymme ovanför VEX-aggregatet så att luckorna kan öppnas 2) Lämna utrymme ovanför VEX-aggregatet så att det går att komma åt kopplingsboxen Se också avsnittet Utrymmeskrav. 11/40

12 Produktinformation VEX350H, Right ,1,B 2,2,B 1,1,A 2,2,A 1,2,A 2,1,A 1137 DN ) ,1,A 2,2,A ) ,2,A 2,1,A RD12728DK-01 1) Lämna utrymme ovanför VEX-aggregatet så att luckorna kan öppnas 2) Lämna utrymme ovanför VEX-aggregatet så att det går att komma åt kopplingsboxen Se också avsnittet Utrymmeskrav. 12/40

13 Hantering 2. Hantering 2.1 Uppackning Leverans Emballage Uppackning Leveransen består av: VEX-aggregat med tillhörande sockel (2 st motorsektioner, 1 st värmeväxlarsektion och 1 st hölje med sockel totalt 4 kolli Medleverade tillbehör (framgår av kryssmarkeringarna på listan på handbokens framsida). Aggregatet levereras i tre sektioner på varsin engångspall och emballerat i papper och klarplast. Sockeln är förpackad i en trälåda. Beroende på utrymmesförhållanden på monteringsplatsen kan uppackning ske genom: att sockel och sektioner packas upp och monteras ihop, varefter VEX-aggregatet transporteras på plats eller att sockeln ställs på monteringsplatsen och sektionerna sedan placeras på den Montering av sockel beskrivs i avsnitt 3.1. Obs! Rengöring före användning När plasten har tagits bort måste VEX-aggregatet skyddas mot smuts och damm: Ta inte bort locken över stosöppningarna innan stosarna ansluts till ventilationskanalerna. Låt aggregatet om möjligt vara stängt under monteringen. VEX-aggregatet ska efter avslutad montering kontrolleras och dammsugas för att få bort damm och metallspån Vikt, VEX350 Sektioner Fläktenhet Motströmsvärmeväxlaresektion Sockel Total vikt Vikt 2 st à 150 kg 260 kg 75 kg 635 kg 2.2 Transport Transportutrustning Transportera VEX-aggregatet med pallyft, truck eller kran enligt beskrivning i handboken Handbok för transport av VEX /40

14 Hantering Passage genom öppningar Sektionernas viktigaste mått Måtten är angivna utifrån VEX-aggregatets exakta mått: RD Bredd Nedanstående sammanställning visar hur bred öppning som krävs för att VEX-aggregatet/sektionerna ska kunna passera: Om bredden på öppningen är... Mindre än 900 mm Mellan 900 och 945 mm Större än 945 mm är passage inte möjlig så demontera luckorna och de bärbalkar, som de mittersta luckorna är fastsatta i se följande avsnitt är passagen fri Transport med reducerad vikt Viktminskning Man kan minska aggregatets vikt vid transport genom att demontera serviceluckor, fläktenheter och motströmsvärmeväxlare. I tabellen nedan visas hur mycket vikten minskar om man demonterar delkomponenterna. Sektion Delkomponenter Vikt Fläktsektion, 2 st à 150 kg Fläktsektion, tomt hölje 101 kg Lucka 19 kg Fläktenhet 26 kg Filter, 2 st à 2 kg 4 kg Värmeväxlaresektion, 1 st à 260 kg Värmeväxlaresektion, tomt hölje 179 kg 14/40

15 Hantering Sektion Delkomponenter Vikt Motströmsvärmeväxlare, 54 kg Sockel, 1 st à 75 kg Totalvikt, VEX350-aggregat 4 st à 13,5 kg Luckor, 2 st à 13,5 kg 27 kg 635 kg Demontering av serviceluckor Demontera serviceluckorna på följande sätt: B A Detail A 1 2 Detail B RD A B Så demonteras luckorna (2 st) till fläktsektionerna: Öppna luckan. Slå ut stiften ur luckornas gångjärn nerifrån med hjälp av en liten dorn eller liknande verktyg. Lyft bort luckan Så demonteras luckorna (2 st) till värmeväxlaresektionerna: Öppna luckan. Skruva bort luckans gångjärn från bärbalken (1) och ta bort luckan (se upp, luckan är tung vikt cirka 19 kg). Skruva bort bärbalken (2) 15/40

16 Hantering Demontering av fläktenhet A 1 DETAIL A 2 RD Steg Åtgärd 1 Ta bort fästskruvarna (1) som sitter på utdragsskenan ut mot operatörssidan. 2 Klipp av fästbanden till motorkablarna samt mätslangen 3 Dra fläktenheten ut till stoppet (en skruv på utdragsskenan på varje sida). 4 Demontera anslutningskabeln och styrkabeln i motorstyrningen 5 Ta bort de två stoppen (skruvar på utdragsskenan (2)). Nu kan fläktenheten lyftas bort. Obs! Fläktenheterna väger 26 kg/st. Borttagning av motströmsvärmeväxlare Se avsnittet Service 16/40

17 Mekanisk montering 3. Mekanisk montering 3.1 Placering av aggregat Monteringsinstruktion Steg 1, montering av sockel G C G B E F G F A D D F A C G F E B RD Steg 2, skjut över sektionerna på sockeln Steg 3 4, spänn ihop VEX:en 2 2 RD RD Sockel Aggregatet ska monteras på sockeln det är en förutsättning för ett tätt aggregat 17/40

18 Mekanisk montering Steg 1 4 Steg 1, sockel: Montera sockeln så som visas i ritningen nedan. Sockelmontering Sockeln består av följande delar Ritning 6x 6x 12x M20 12x 34x M10x25 34x M10 4x M10x35 4x A) 2x B) 2x C) D) 2x 2x E) 2x F) 4x G) 4x RD /40

19 Mekanisk montering Sockelmontering Du behöver följande verktyg Ritning 2x17mm 2x30mm RD Montera sockelns ställskruvar genom att sätta fast en gängad stång i foten Skruva på en mutter på den gängade stången och lägg en låsbricka över RD RD Lägg ut sockelns delar på golvet så som visas på bilden. G C G B E F G F A D D F A C G F E B RD /40

20 Mekanisk montering Sockelmontering Montera sockelns längdstycken: G Ritning B Främre längdstycke: A, B och C monteras med skruvar och muttrar (M10) Bakre längdstycke: A, B, C och G monteras med skruvar och muttrar (M10) A G M10x25 M10 C C A B RD Sätt de 2 små spännbeslagen (F) på varje kort rambalk (G) och skruva fast dem (skruvar och muttrar M10) E M F M10x25 RD Skruva fast de två korta rambalkarna (G) på det ena längdstycket (skruvar och muttrar M10) M10x25 M10 RD Vänd på sockeln så att översidan kommer nedåt och skruva på mellanstyckena (skruvar och muttrar M10) M10x25 M10 RD /40

21 Mekanisk montering Sockelmontering Skruva på det sista längdstycket (skruvar och muttrar M10) Ritning M10x25 M10 RD Skruva fast ställskruvarna på sockeln med M20-mutter och låsbricka RD Vänd sockeln med benen nedåt och placera den, så att det långa spännbeslaget är vänt bort från operatörssidan RD Det är viktigt att sockeln är i våg innan VEX-aggregatet placeras på sockeln. Använd sockelns inställningsskruvar för att ställa in den vågrätt (+/- 10 mm/meter). Obs! Det är en klokt att montera kondensröret i sockeln innan sektionerna skjuts på plats. Se avsnittet Bortledning av kondens. 21/40

22 Mekanisk montering Steg 2, VEX-sektioner Sätt sektionerna på sockeln genom att skjuta dem direkt från pallen över på sockeln. RD Skjut först över en fläktsektion på sockeln 2. Skjut sedan över värmeväxlaresektionen på sockeln 3. Skjut över den sista fläktsektionen på sockeln Steg 3, monteringsplattor och beslag När alla tre sektionerna är placerade på sockeln: 1. Spänn in de två monteringsplattorna till VEX:en med de 4 bultarna (M10x35) 2. Stäng de fyra beslagen överst på VEX-en (2) RD /40

23 Mekanisk montering Steg 4, jämna till fogarna vid kondensvattenbehållaren För att säkerställa täthet vid kondensvattenbehållaren ska övergången mellan den nedersta motorn och kondensvattenbehållaren tätas: Åtgärd Jämna till de två fogarna (längst fram och bak på övergången) med ett finger. (Pilen visar den bakersta fogen). 3.2 Bortledning av kondens Kondensavlopp Anslutning Kondens från aggregatet samlas och förs ut under VEX:en. Kondensavloppet kan föras ut genom sockeln så som visas i ritningen nedan RD Led kondensavloppet till golvavlopp eller liknande. Kondensavloppet ska förses med vattenlås. Frysrisk Vid risk för frost: Isolera kondensavloppet och håll det frostfritt, eventuellt med värmekabel. Både kondensröret under VEX-aggregatet och kondensavloppet måste isoleras. 23/40

24 Mekanisk montering Vattenlås Ritningen nedan visar vattenlåsens korrekta placering i förhållande till kondensavloppet. DN RD /40

25 Elinstallation 4. Elinstallation 4.1 Elinstallation Se bifogade handledning Guide för elinstallationer för VEX350H/VEX360H med EXact-automatik. 25/40

26 Underhåll 5. Underhåll 5.1 Driftsvisningar i manöverpanelen Manöverpanel Se Handboken för EXact för VEX340/350/360 hur man via teknikermenyn (åtkomstkod 1111) kan gå in i meny 2 Driftsvisningar och avläsa anläggningens driftsstatus. 5.2 Underhållsschema Rekommenderade intervall Nedanstående schema innehåller rekommenderade underhållsintervall för aggregatet. Intervallen avser normala driftsförhållanden. EXHAUSTO rekommenderar att underhållsintervallen anpassas till aggregatets aktuella driftsförhållanden. Filter Komponent Gör följande... 1 gång årligen Byts när displayen visar filterlarm. Det är lämpligt att byta bägge filtren samtidigt. 2 gånger årligen Obs! Styrsystemet kan ge ett early warning -meddelande när filtret börjar bli igensatt, så att man hinner skaffa ett nytt filter eller tillkalla en servicemontör. Filterstyrningen Packningar och tätningslister Fläktar och värmebatteri (tillbehör) Filter byts åtminstone Kontrollera att packningarna i filterstyrningarna sluter tätt Kontrollera att de sluter tätt Kontroll Demontering av fläktenhet, se avsnittet Transport med reducerad vikt Rengöring, se följande avsnitt Motströmsvärmeväxlare Kontroll X Kontroll av säkerhetsfunktioner Brandtermostater Temperaturgivare på värmerör (tillbehör) Avstängningsspjäll Kontroll av funktion X Motorventil och cirkulationspump (tillbehör) Kontroll av funktion X X X X X X Vid behov Följande delar rengörs vid behov Komponent Kondensvattenbehållare Motströmsvärmeväxlare Gör följande vid behov Rengöring och kontroll av avlopp Rengöring, se följande avsnitt 26/40

27 Underhåll *Filter Använd endast originalfilter Angivna filterdata och tryckfallsdiagram (avsnitt 7) baseras på användning av originalfilter. Eurovent-certifieringen gäller endast om originalfilter används. Användning av andra filter än originalfilter kan medföra problem med läckage i VEX:en samt försämrad filtreringsfunktion. EXHAUSTO rekommenderar att man antecknar datum när filter byts, så att det är enkelt att kontrollera att filterbyte genomförs med rekommenderade intervall. 5.3 Hygien Hygiennorm VDI6022 För att uppfylla hygiennormen VDI6022/ILH Berlin, är VEX300 så konstruerad att: bakterietillväxt och smutsansamling är minimerat rengöring kan ske på lämpligt sätt Filter F7 För att uppfylla VDI6022 ska filtret på uteluftsidan vara ett F7-filter. 5.4 Service Filterbyte Bryt strömmen med huvudströmbrytaren innan luckan öppnas. Filterdata Dra ut filtren. Observera flödesriktningen se pilarna på filtret. Utbytta filter bör genast läggas i en plastpåse som tillsluts och tas om hand på lämpligt sätt. Efter filterbyte: Uppdatera filterdata i EXact-styrsystemet så de stämmer med de nya filtren. Se produkthandboken för EXact Borttagning av motströmsvärmeväxlarna Bryt strömmen med huvudströmbrytaren innan luckan öppnas. Motströmsvärmeväxlarens lameller är ömtåliga undvik att röra vid lamellerna vid hantering. 27/40

28 Underhåll Så tar man ut motströmsvärmeväxlarna Nedan visas hur man motströmsvärmeväxlarna tas ut parvis. Steg Åtgärd 1. I fläktsektion på vägg mot värmeväxlaresektion: Vrid spännkrysset 7 varv medurs. 2. I värmeväxlaresektion: Mittstycket (fronten) lyfts av. 3. Lossa vingskruvarna på beslaget som håller fast motströmsvärmeväxlaren. Skjut beslaget åt sidan och upp (följ spåret i beslaget). I cirkeln ser man hur beslaget sitter i spåret när det har lossats. 28/40

29 Underhåll Steg Åtgärd 4. Dra i handtaget och lyft ut plattan. 5. Lyft ut den högra värmeväxlaren (den som handtaget har suttit över). Lyft ut den vänstra värmeväxlaren. Obs! Motströmsvärmeväxlarna väger 19 kg/st. 6. Så här kan man ta ut de bakersta värmeväxlarna: Vrid det bakersta spännkrysset 7 varv medurs (se steg 1). 7. Lyft bort fronten. Upprepa punkt /40

30 Underhåll Så sätter man in motströmsvärmeväxlarna Här beskrivs hur motströmsvärmeväxlarna sättes i parvis, hänvisningarna gäller tabellen ovan, som beskriver hur motströmsvärmeväxlarna tas ut. Steg Åtgärd 1. Sätt de bakersta värmeväxlarna på plats. Skjut handtaget på plats (steg 4). Lossa vingskruvarna, sätt beslaget på plats och skruva in vingskruvarna utan att dra åt dem (steg 3). 2. Vrid det bakersta spännkrysset 7 varv moturs (steg 1). Dra åt vingskruvarna. Sätt på fronten (steg 7). 3. Upprepa steg 1 och 2 med de främre värmeväxlarna Service och rengöring Så rengörs motströmsvärmeväxlaren: Så rengörs motor/ fläkt Rengör värmeväxlaren genom att skölja av den med varmt vatten. Vattentemperatur: max 90 ºC Se avsnittet Transport med reducerad vikt där det beskrivs hur man tar ut fläktenheten. Steg Åtgärd 1 Rengör fläkthjulen genom dammsugning och använd sedan eventuellt en fuktad trasa. 2 Rengör fläkthjulens skovlar noga för att undvika obalans 3 Kontrollera efter montering att aggregatet går vibrationsfritt. Så rengörs kylbatteri/värmebatteri Steg Åtgärd 1 Bryt strömmen till aggregatet med arbetsbrytaren 2 Dammsug värmebatteriet 3 Kylbatteriet: rengör kondensvattenbehållare 30/40

31 Tekniska data 6. Tekniska data 6.1 Vikt, korrosionsklass, temperaturområden etc. Vikt Vikt 635 kg Korrosionsklass Korrosionsklass Korrosionsklass C4 enligt EN ISO Temperaturområden Mediatemperatur (luft) -20 C +35 C Omgivande temperatur -10 C +50 C Temperaturerna beror på installation, luftfuktighet, luftmängd, balans mellan luftmängderna, kanaldragningen, isolering och rumstemperatur. Manöverpanel Kapslingsklass IP20 Omgivande temperatur 0 C +50 C Brandtermostater Bryttemperatur, BT70 70 C Bryttemperatur, BT50 50 C Bryttemperatur, BT40 40 C Max. omgivningstemperatur, givare 250 C Omgivningstemperatur, termostathus 0 C +80 C Mätarlängd 125 mm Kapslingsklass IP40 31/40

32 Tekniska data Motorspjäll Motorspjällstyp LS500x80024 LSR500x80024 Benämning LSA/LSF LSFR Motortyp NM24-F AF-24 Aktionstid sekunder öppna: 150 sekunder stänga: 16 sekunder Kapslingsklass IP42 IP42 Omgivande temperatur -20 C till +50 C -30 C till +50 C Spjälldjup (LS-skensystem) Spjälldjup METU-skensystem) 115 mm 150 mm 115 mm 150 mm Man får högst ansluta 2 st LSFR-spjäll eller 4 st LSA/LSF-spjäll. 32/40

33 Tekniska data 6.2 Kompaktfilter Tryckfallskurvor för filter F5 och F7 Filterdata F5 F7 Kassett h x b (2 st per luftriktning) 414 x 750 mm 414 x 750 mm Filterkassettens tjocklek Filteryta 3,6 m 2 11,2 m 2 Filterklass F5 F7 Filtreringsgrad enligt EN % > 99 % Verkningsgrad 45 % 85 % Rekommenderad skillnad mellan sluttryckfall och initialt tryckfall +100 Pa +100 Pa Temperaturbeständig till 70 C 70 C EUROVENT-certifieringen gäller endast om originalfilter används. Läs mer om originalfilter i avsnitt 5. Underhåll. 33/40

34 Tekniska data 6.3 Kapacitetsdiagram Kapacitetsdiagram, ventilation med värmeåtervinning Ventilation med värmeåtervinning Kapacitetsdiagram med F5-filtre 3 SFP-diagram (J/m ) Arbetslinjer A: Extra tryckförlust med F7-filtre B: Extra tryckförlust med vättskekyl-/eftervärmningsbatteri 34/40

35 Tekniska data Kapacitetsdiagram, ventilation med bypass-drift Ventilation utan värmeåtervinning (bypass-drift). Kapacitetsdiagram med F5-filtre 3 SFP-diagram (J/m ) Arbetslinjer A: Extra tryckförlust med F7-filtre B: Extra tryckförlust med vättskekyl-/eftervärmningsbatteri 6.4 EG-försäkran om överensstämmelse 6.5 Beställning av reservdelar Se dokument nummer , Declaration of Conformity. Dokumentet finns på VEXaggregatets lucka. Det finns också på EXHAUSTO:s hemsida, sök på dokumentnumret. Ta reda på tillverkningsnumret För att kunna leverera rätt reservdel till just ditt VEX-aggregat, måste vi ha ditt tillverkningsnummer vid beställning av reservdelar. Tillverkningsnumret står på VEXaggregatets typskylt och dessutom på framsidan av den handbok som levereras med aggregatet. 35/40

36 Tekniska data Kontaktinformation Kontakta serviceavdelningen på ditt lokala EXHAUSTO-kontor för beställning av reservdelar. Telefonnumret finns på handbokens baksida. Se eventuellt kapitel 1, avsnittet VEX-aggregatets konstruktion för en översikt över delarnas placering och beteckningar. 36/40
