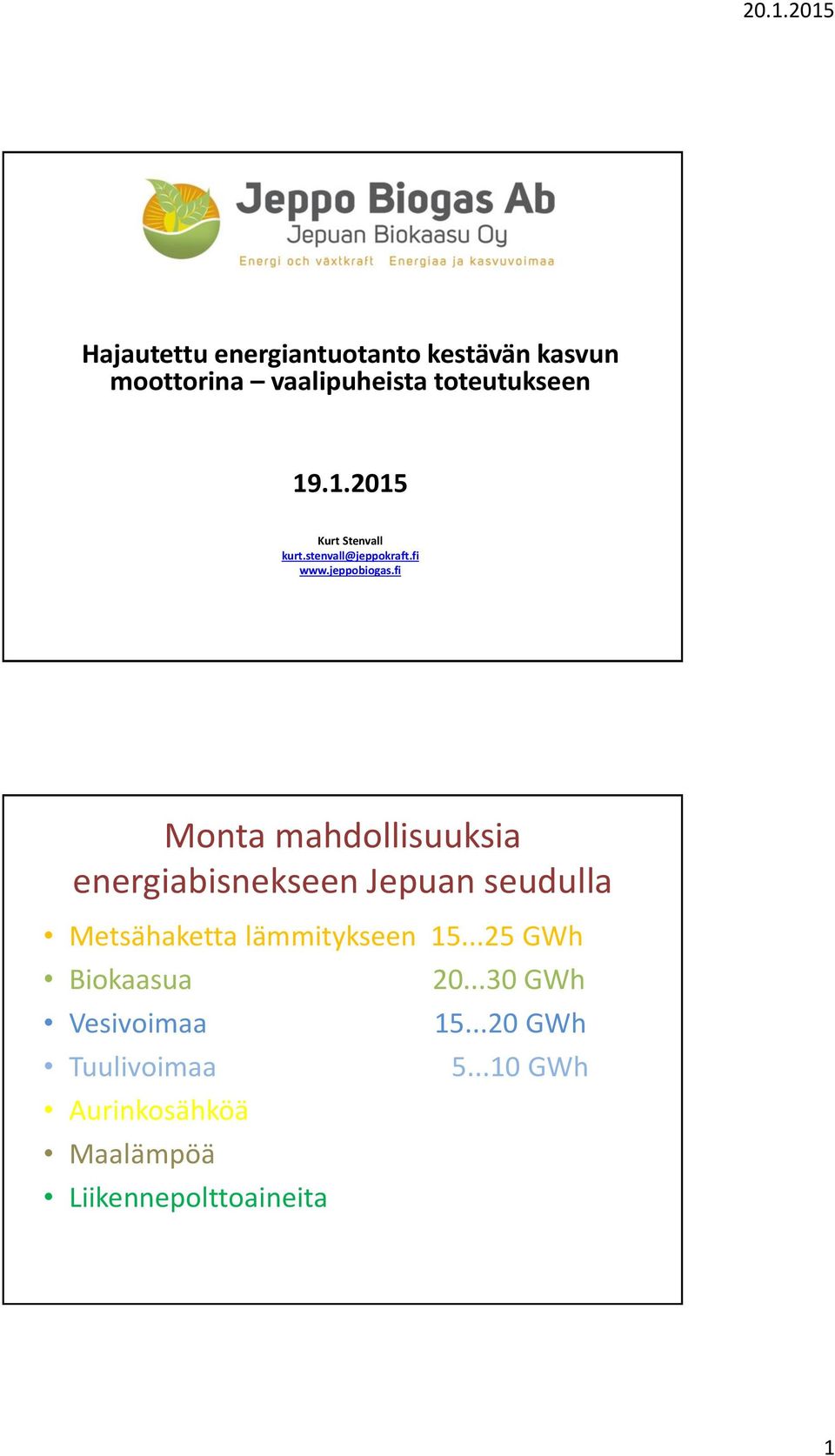

1 Hajautettu energiantuotanto kestävän kasvun moottorina vaalipuheista toteutukseen Kurt Stenvall Monta mahdollisuuksia energiabisnekseen Jepuan seudulla Metsähaketta lämmitykseen GWh Biokaasua Vesivoimaa Tuulivoimaa Aurinkosähköä Maalämpöä Liikennepolttoaineita GWh GWh GWh 1

2 2

3 Utbyggnadsplanerna i tillståndsansökan omfattar kraftverk i Silvastforsen och Gunnarsforsen och Backforsen. Vattenfördelningen mellan västra och östra åfåran blir enligt nuvarande fördelning (ca 47/53 %). Utbyggnadsvattenföringen per kraftverk blir ca 20 m3/s. Dygnsreglering under vintertid högst 0,20 m. Ingen dygnsreglering sommartid. Silvastforsens kraftverks fallhöjd planeras bli ca. 5m med en toppeffekt om ca 0,82 MW. Gunnarsforsens kraftverk fallhöjd planeras bli ca. 5,5 m med en toppeffekt om ca 0,90 MW. Backforsens kraftverk fallhöjd planeras bli ca. 5 m med en toppeffekt om ca 0,82 MW. En sträcka på ca 300 m nedanför Backforsen rensas för att erhålla fallhöjd. Korttidsreglering av kraftverken medför kortvariga vattenståndsvariationer ovanför och nedanför kraftverksanläggningarna i olika grad. I beräkningarna har antagits att minst 1,5 m3/s skall rinna genom kraftverken för att dämpa vattenståndsvariationerna. Övre uppdämningshöjd över havet vid Gunnarsforsen och Backforsen blir +21,5 meter. Silvastforsens övre uppdämningshöjd blir +15 m över havet. Den i tillståndsansökan sökta uppdämningshöjden gör att endast obetydliga arealer av annans än sökandens mark kommer under vatten eller riskerar att bli vattensjuk. Effektiva sammanlagda fallhöjden i östra åfåran som planeras att tas ibruk blir ca. 10,5 m. I västra åfåran tas ca 5 m av fallhöjden i bruk. Muddringarna har minimerats varför strömningsförlusterna i åfåran gör att effektiva fallhöjden tidvis minskar. I naturutredningen har inte påträffats hotade växter eller biotoper. Sannolikt kommer projektet inte att i större utsträckning påverka flygekorrbeståndet på området. Området besöks oregelbundet av uttrar när de tar sig fram från en å till en annan. Strömstaren förekommer tidvis vintertid enligt enkät. Kraftverksmaskinernas utbyggnadsvattenflöde 20 m3/sekund (alternativt eller 15+5 m3/s). Årsproduktionen av el beräknat för medelvattenår 13 GWh (Jeppo totalförbrukning 25 GWh). Beräknat värde på årsproduktionen /år med energipriset 40 /MWh. Beräknad investeringskostnad ca 9 10 milj. år Statligt investeringsstöd % torde kunna fås för investeringar i förnyelsebara energikällor. Jeppo Kraft Andelslag har inköpt eller avtalat behövliga markområden för de planerade vattenkraftsanläggningarna. I utbyggnaden tas i bruk sökandens egen vattenkraft. Andelslaget äger vattenområdet som berörs. 3

4 Shareholders Jeppo Biogas Ab Jeppo Kraft Andelslag 35 % Snellman Ab 22,5 % Nyko Frys Ab 10 % Jeppo Potatis Ab 10 % Torp Frys Ab 10 % NorcarBSB Ab 5 % Finespo Ab 5 % Fresh Servant Ab 2,5 % 4

5 Reception / pretreatment Jeppo Biogas: Process Pipe gas Boiler / CHP Flare Pig sludge TS 4 % Pig sludge TS 4 % Green TS 20 % Multi Mix Digesters Biogas Pretreatment Biogas upgrading Biogas compression Vehicle CNG Tank CNG Other TS 20 % Hygienisation Solids separation Humic material Concetrate Storage Liquid fertilizer Waste material 2014 Jarno Laitinen Vaasa Energy Week Biogas, a bridge between agriculture and industry Slide 9 Layout 5

6 Planerade råvarufraktioner till rötningen Planned input feedstock Antal ton/ år Kapacity t/a Svinsväm Pig slurry Nötkreatursslam Cow slurry Pälsdjursgödsel Fur animal manure Förbehandlingsslam från pot.förädling Skalrester från potatisförädling Potato waste sludge Potato peel waste Hårslam från läderindustrin Hair sludge fr. leatherind. Livsmedelsindustrislam 96 Bakery waste sludge Livsmedelsavfall 53 Bakery waste solid Mag och tarminnehåll Stomach and gut cont. Slam från reningsverk 140 Sewage sludge fr. foodind. Slam från fettavskrapning Gräs och halm Flotation fat Grass and straw SAMMANLAGT Pipelines Pipelines for slurry from 4 piggeries Slurry transported by pipeline appr m 3 /v. Pipelines 12 km Jeppo PotatisBiogas 3,1 km LantgrisBiogas 4 km BäriholmBiogas 0,7 km BlåmansBiogas 1,7 km Karlsborgs GårdBiogas 1,8 km Gas pipeline 2x160 mm for lokal industry 4 km 6

7 Recieving pit for dry substrates Energy efficient heat recovery 7

8 Scancool Oy heatpumps 2x350 kw heat power Hygienisation 3x10 m3 Hot water accumulators 3x10 m3 8

9 Gasproduction and consumption Energy production 3,5...4 MNm 3 raw biogas appr. 70 % methane+30 % carbondioxide Energy Heat power appr GWh/year appr. 2,5 MW Plant heat demand produced by heatpumps 2x350 kw. Heat recovery optimised. 800 kw gas/oil burner for peak/reserve Energy sales KWH Mirka GWh/year Oy Snellman Ab 10 GWh/year Traffic fuels GWh/vuosi ( 5 GWh compares to gasoline litre ekvivalents or about 400 cars yearly consumption) 4 km gas pipeline PEH 2x160 mm 9

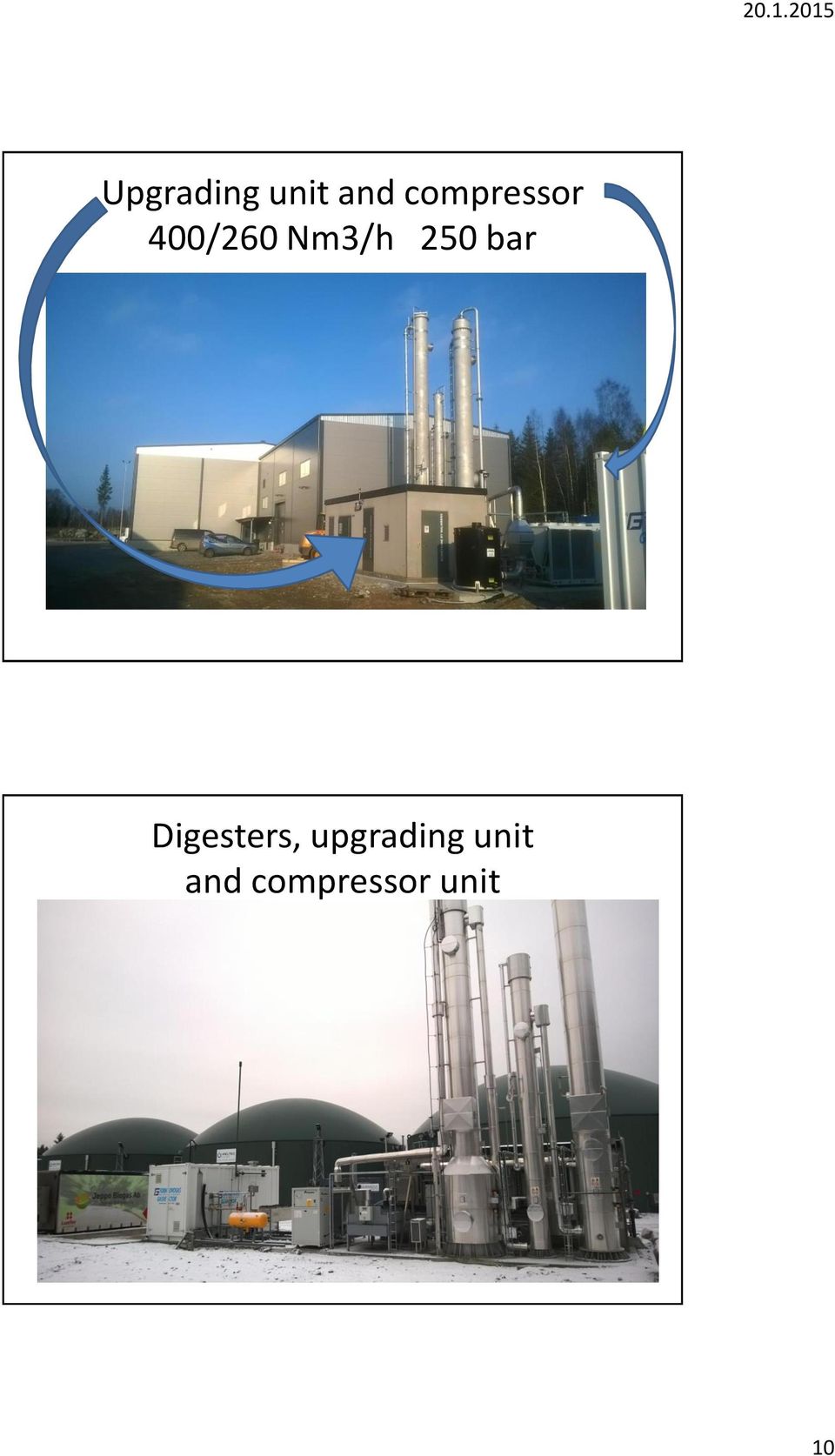

10 Upgrading unit and compressor 400/260 Nm3/h 250 bar Digesters, upgrading unit and compressor unit 10

11 Transportfacility for biomethane 5045 Nm3/container 250 bar Gascontainers for CBGtransport to customer in Pietarsaari 11

12 Dispenser for CBG What is in sight for the near future? Raw material for digestate o More slurry from piggery o Manure from fur animal o More greenmasses from nonfood agriculture o More slaughtery waste More rawmaterials>one or two more digesters>more digestate as fertiliser need to be transported o Need to concentrate the fertiliser due to longer transports. o In the best of worlds even a small income from the fertiliser (in the future). More feedstock>more gas A few more fuel stations in the near region More heat for the industry, New customers LBG for longer transports or for export 12

13 13

14 Major cooperators during construction and building Biogas plant o Weltec Biopower Gmbh: designing, delivery and assembly of biogasmachinery o Doranova Oy: planning, design and project coordination, some machinery deliveries o Local constructing companys: recieving and processbuilding, digesterbases, slurry and digestate tanks, all other construction works o Ventilation, water, heat and electrical/automation by local entrepreneurs. o Ground and excavation works by lokal entrepreneurs o GSConsulting: project coordination o Marinex Ab: layout, design and controller Upgrading unit from Malmberg Water Ab Compressor from Fornovo Gas S.r.l Gascontainers from Luxfer Gas Cylinders Boiler from Robert Bosch Gmbh Dispenser from NPS Service Ab HÖYRYTYS OY coordinator of items above Main automation designed by Insta Automation Oy Pipelines delivered by UPONOR OY, excavation works by lokal entrepreneurs. Pumping stations at piggeries delivered by Grundfos Oy Heatpumps and heating from Scancool Oy 14

15 15
