1 Produktkatalog OFAB i Skara AB, Malmgatan 7, Skara, Tel , Fax , info@ofabskara.se

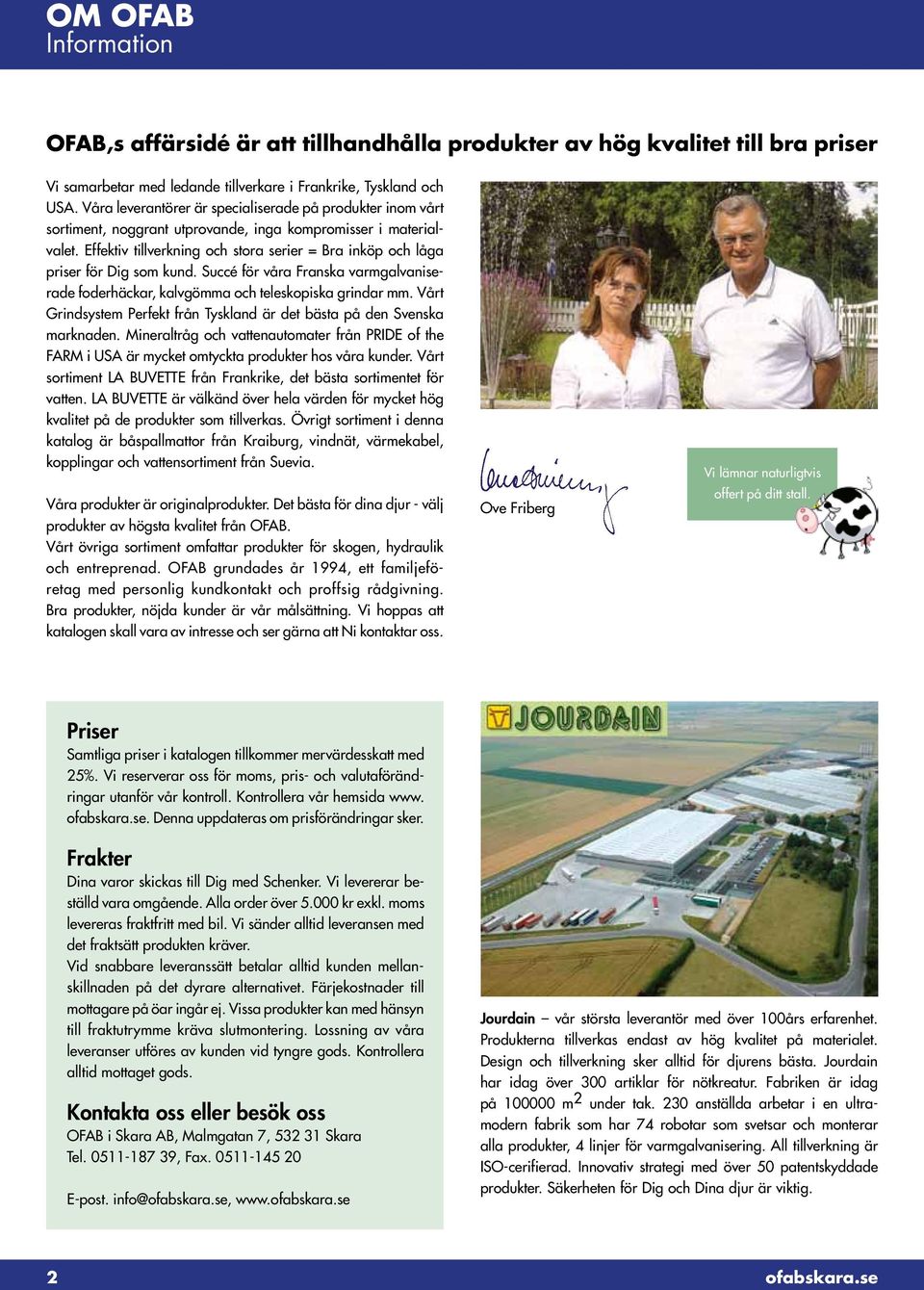

2 Om OFAB Information OFAB,s affärsidé är att tillhandhålla produkter av hög kvalitet till bra priser Vi samarbetar med ledande tillverkare i Frankrike, Tyskland och USA. Våra leverantörer är specialiserade på produkter inom vårt sortiment, noggrant utprovande, inga kompromisser i materialvalet. Effektiv tillverkning och stora serier = Bra inköp och låga priser för Dig som kund. Succé för våra Franska varmgalvaniserade foderhäckar, kalvgömma och teleskopiska grindar mm. Vårt Grindsystem Perfekt från Tyskland är det bästa på den Svenska marknaden. Mineraltråg och vattenautomater från PRIDE of the FARM i USA är mycket omtyckta produkter hos våra kunder. Vårt sortiment LA BUVETTE från Frankrike, det bästa sortimentet för vatten. LA BUVETTE är välkänd över hela värden för mycket hög kvalitet på de produkter som tillverkas. Övrigt sortiment i denna katalog är båspallmattor från Kraiburg, vindnät, värmekabel, kopplingar och vattensortiment från Suevia. Våra produkter är originalprodukter. Det bästa för dina djur - välj produkter av högsta kvalitet från OFAB. Vårt övriga sortiment omfattar produkter för skogen, hydraulik och entreprenad. OFAB grundades år 1994, ett familjeföretag med personlig kundkontakt och proffsig rådgivning. Bra produkter, nöjda kunder är vår målsättning. Vi hoppas att katalogen skall vara av intresse och ser gärna att Ni kontaktar oss. Med vänliga hälsningar OFAB i Skara AB Ove Friberg Vi lämnar naturligtvis offert på ditt stall. Priser Samtliga priser i katalogen tillkommer mervärdesskatt med 25%. Vi reserverar oss för moms, pris- och valutaförändringar utanför vår kontroll. Kontrollera vår hemsida www. ofabskara.se. Denna uppdateras om prisförändringar sker. Frakter Dina varor skickas till Dig med Schenker. Vi levererar beställd vara omgående. Alla order över kr exkl. moms levereras fraktfritt med bil. Vi sänder alltid leveransen med det fraktsätt produkten kräver. Vid snabbare leveranssätt betalar alltid kunden mellanskillnaden på det dyrare alternativet. Färjekostnader till mottagare på öar ingår ej. Vissa produkter kan med hänsyn till fraktutrymme kräva slutmontering. Lossning av våra leveranser utföres av kunden vid tyngre gods. Kontrollera alltid mottaget gods. Kontakta oss eller besök oss OFAB i Skara AB, Malmgatan 7, Skara Tel , Fax E-post. info@ofabskara.se, Jourdain vår största leverantör med över 100års erfarenhet. Produkterna tillverkas endast av hög kvalitet på materialet. Design och tillverkning sker alltid för djurens bästa. Jourdain har idag över 300 artiklar för nötkreatur. Fabriken är idag på m 2 under tak. 230 anställda arbetar i en ultramodern fabrik som har 74 robotar som svetsar och monterar alla produkter, 4 linjer för varmgalvanisering. All tillverkning är ISO-cerifierad. Innovativ strategi med över 50 patentskyddade produkter. Säkerheten för Dig och Dina djur är viktig. 2 ofabskara.se

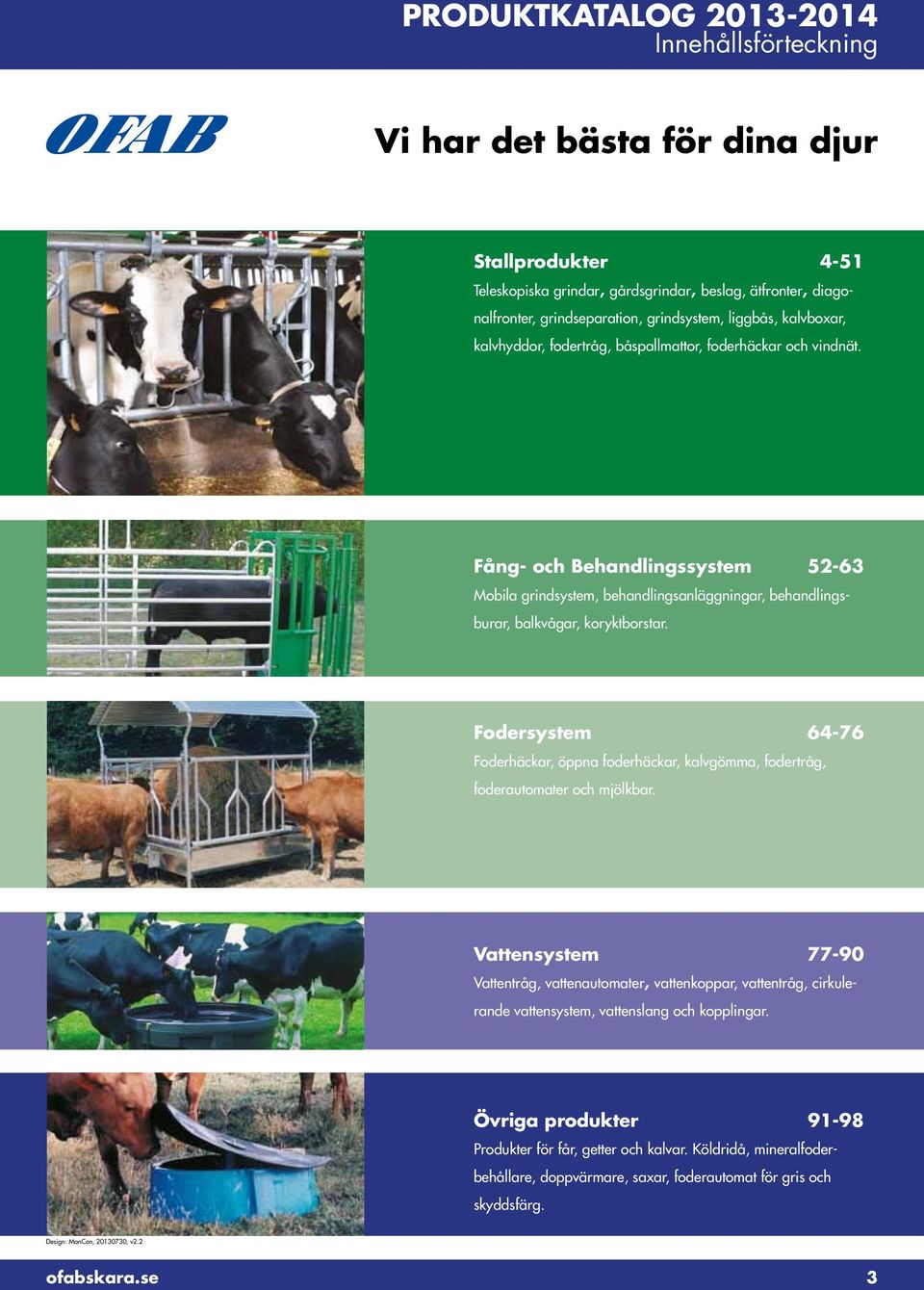

3 produktkatalog Innehållsförteckning Vi har det bästa för dina djur Stallprodukter 4-51 Teleskopiska grindar, gårdsgrindar, beslag, ätfronter, diagonalfronter, grindseparation, grindsystem, liggbås, kalvboxar, kalvhyddor, fodertråg, båspallmattor, foderhäckar och vindnät. Fång- och Behandlingssystem Mobila grindsystem, behandlingsanläggningar, behandlingsburar, balkvågar, koryktborstar. Fodersystem Foderhäckar, öppna foderhäckar, kalvgömma, fodertråg, foderautomater och mjölkbar. Vattensystem Vattentråg, vattenautomater, vattenkoppar, vattentråg, cirkulerande vattensystem, vattenslang och kopplingar. Övriga produkter Produkter för får, getter och kalvar. Köldridå, mineralfoderbehållare, doppvärmare, saxar, foderautomat för gris och skyddsfärg. Design: ManCon, , v2.2 ofabskara.se 3

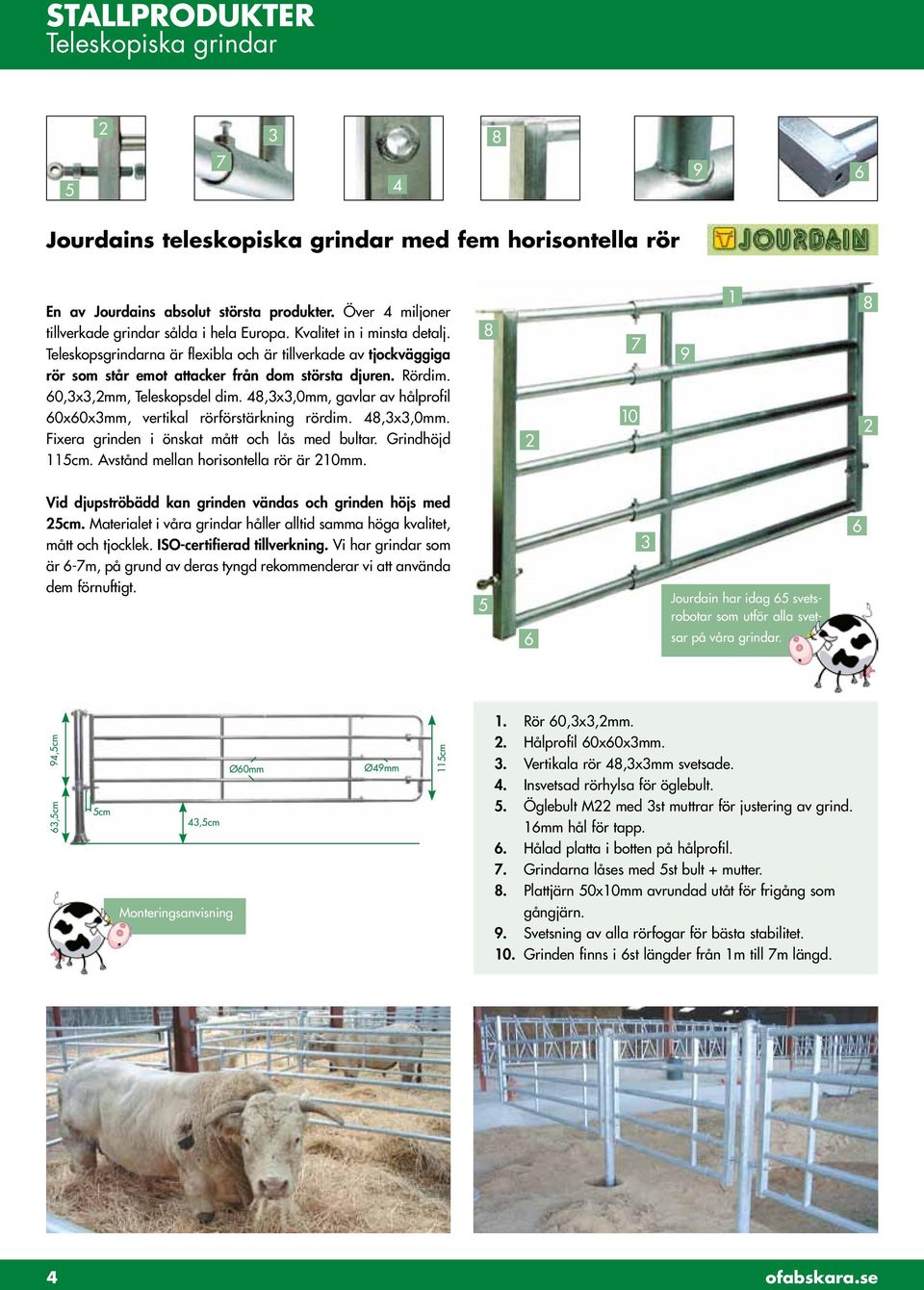

4 STALLPRODUKTER Teleskopiska grindar Jourdains teleskopiska grindar med fem horisontella rör En av Jourdains absolut största produkter. Över 4 miljoner tillverkade grindar sålda i hela Europa. Kvalitet in i minsta detalj. Teleskopsgrindarna är flexibla och är tillverkade av tjockväggiga rör som står emot attacker från dom största djuren. Rördim. 60,3x3,2mm, Teleskopsdel dim. 48,3x3,0mm, gavlar av hålprofil 60x60x3mm, vertikal rörförstärkning rördim. 48,3x3,0mm. Fixera grinden i önskat mått och lås med bultar. Grindhöjd 115cm. Avstånd mellan horisontella rör är 210mm Vid djupströbädd kan grinden vändas och grinden höjs med 25cm. Materialet i våra grindar håller alltid samma höga kvalitet, mått och tjocklek. ISO-certifierad tillverkning. Vi har grindar som är 6-7m, på grund av deras tyngd rekommenderar vi att använda dem förnuftigt Jourdain har idag 65 svetsrobotar som utför alla svetsar på våra grindar. 6 63,5cm 94,5cm 5cm 43,5cm Monteringsanvisning Ø60mm Ø49mm 115cm 1. Rör 60,3x3,2mm. 2. Hålprofil 60x60x3mm. 3. Vertikala rör 48,3x3mm svetsade. 4. Insvetsad rörhylsa för öglebult. 5. Öglebult M22 med 3st muttrar för justering av grind. 16mm hål för tapp. 6. Hålad platta i botten på hålprofil. 7. Grindarna låses med 5st bult + mutter. 8. Plattjärn 50x10mm avrundad utåt för frigång som gångjärn. 9. Svetsning av alla rörfogar för bästa stabilitet. 10. Grinden finns i 6st längder från 1m till 7m längd. 4 ofabskara.se

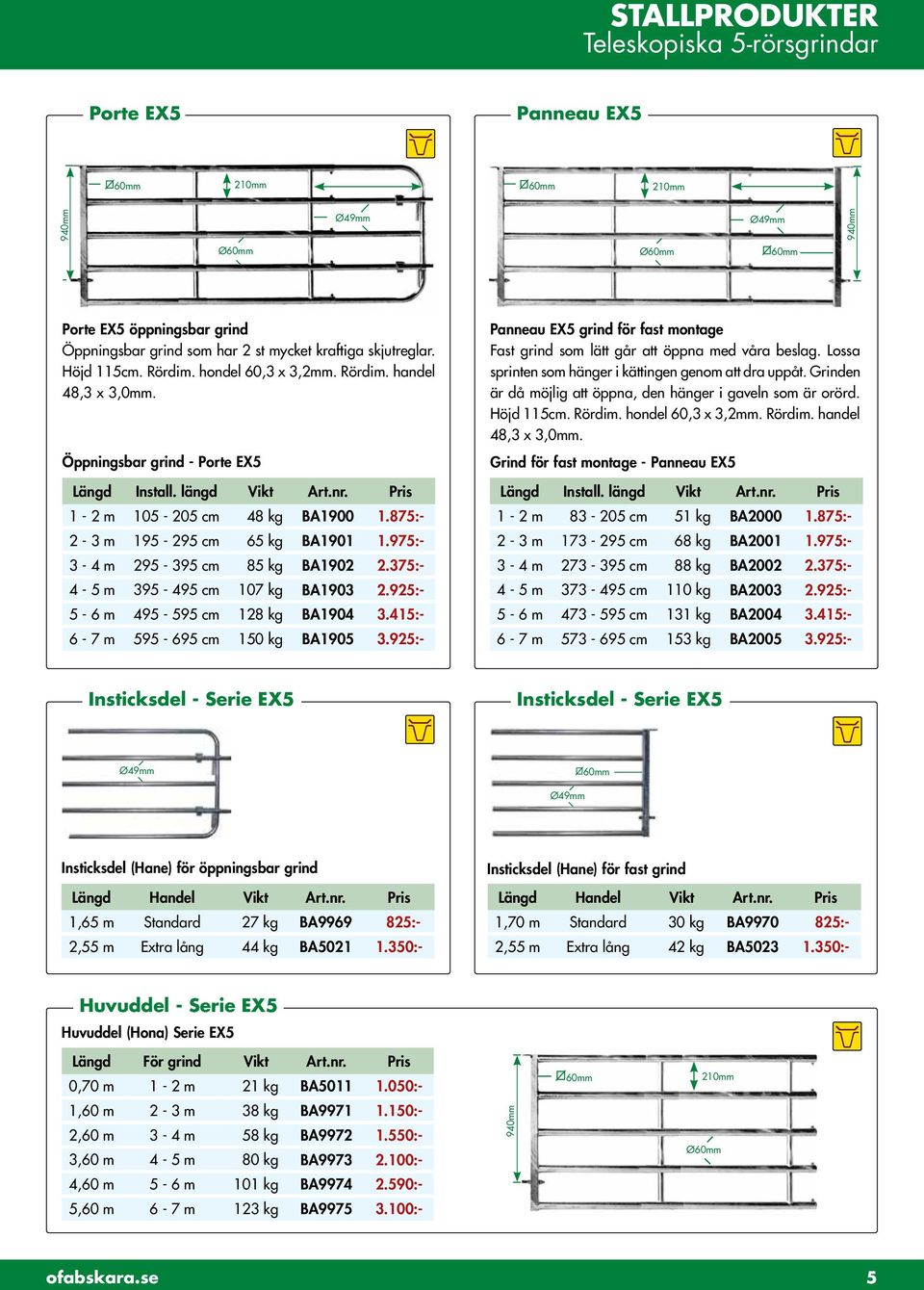

5 STALLPRODUKTER Teleskopiska 5-rörsgrindar Porte EX5 Panneau EX5 60mm 210mm 60mm 210mm 940mm Ø49mm Ø49mm 940mm Ø60mm Ø60mm 60mm Porte EX5 öppningsbar grind Öppningsbar grind som har 2 st mycket kraftiga skjutreglar. Höjd 115cm. Rördim. hondel 60,3 x 3,2mm. Rördim. handel 48,3 x 3,0mm. Öppningsbar grind - Porte EX5 Längd Install. längd Vikt Art.nr. Pris 1-2 m cm 48 kg BA :- 2-3 m cm 65 kg BA :- 3-4 m cm 85 kg BA :- 4-5 m cm 107 kg BA :- 5-6 m cm 128 kg BA :- 6-7 m cm 150 kg BA :- Panneau EX5 grind för fast montage Fast grind som lätt går att öppna med våra beslag. Lossa sprinten som hänger i kättingen genom att dra uppåt. Grinden är då möjlig att öppna, den hänger i gaveln som är orörd. Höjd 115cm. Rördim. hondel 60,3 x 3,2mm. Rördim. handel 48,3 x 3,0mm. Grind för fast montage - Panneau EX5 Längd Install. längd Vikt Art.nr. Pris 1-2 m cm 51 kg BA :- 2-3 m cm 68 kg BA :- 3-4 m cm 88 kg BA :- 4-5 m cm 110 kg BA :- 5-6 m cm 131 kg BA :- 6-7 m cm 153 kg BA :- Insticksdel - Serie EX5 Insticksdel - Serie EX5 Ø49mm 60mm Ø49mm Insticksdel (Hane) för öppningsbar grind Längd Handel Vikt Art.nr. Pris 1,65 m Standard 27 kg BA :- 2,55 m Extra lång 44 kg BA :- Insticksdel (Hane) för fast grind Längd Handel Vikt Art.nr. Pris 1,70 m Standard 30 kg BA :- 2,55 m Extra lång 42 kg BA :- Huvuddel - Serie EX5 Huvuddel (Hona) Serie EX5 Längd För grind Vikt Art.nr. Pris 0,70 m 1-2 m 21 kg BA :- 60mm 210mm 1,60 m 2-3 m 38 kg BA :- 2,60 m 3-4 m 58 kg BA :- 3,60 m 4-5 m 80 kg BA :- 940mm Ø60mm 4,60 m 5-6 m 101 kg BA :- 5,60 m 6-7 m 123 kg BA :- ofabskara.se 5

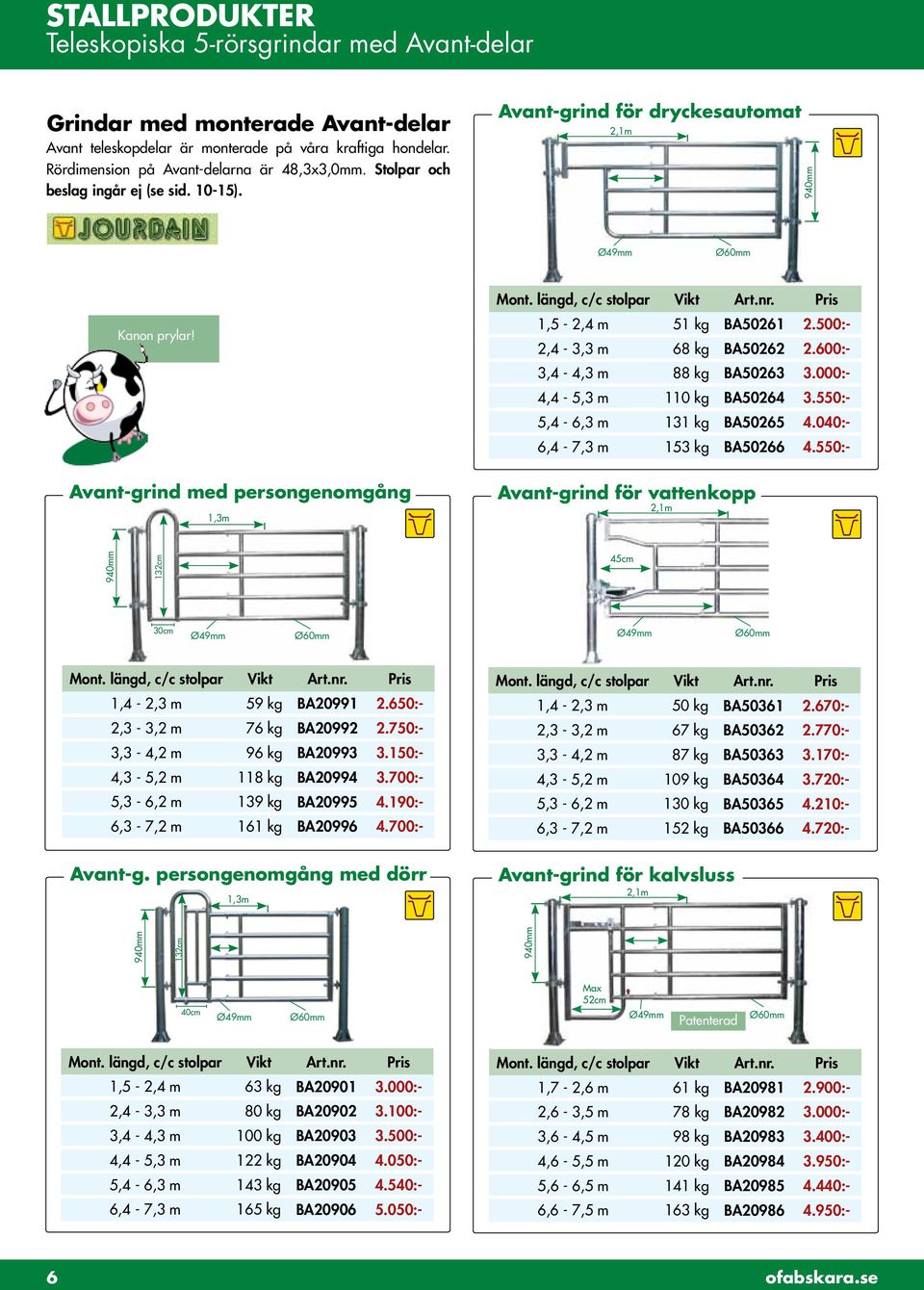

6 STALLPRODUKTER Teleskopiska 5-rörsgrindar med Avant-delar Grindar med monterade Avant-delar Avant teleskopdelar är monterade på våra kraftiga hondelar. Rördimension på Avant-delarna är 48,3x3,0mm. Stolpar och beslag ingår ej (se sid ). Avant-grind för dryckesautomat 2,1m 940mm Ø49mm Ø60mm Kanon prylar! Avant-grind med persongenomgång 1,3m Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,5-2,4 m 51 kg BA :- 2,4-3,3 m 68 kg BA :- 3,4-4,3 m 88 kg BA :- 4,4-5,3 m 110 kg BA :- 5,4-6,3 m 131 kg BA :- 6,4-7,3 m 153 kg BA :- Avant-grind för vattenkopp 2,1m 940mm 132cm 45cm 30cm Ø49mm Ø60mm Ø49mm Ø60mm Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,4-2,3 m 59 kg BA :- 2,3-3,2 m 76 kg BA :- 3,3-4,2 m 96 kg BA :- 4,3-5,2 m 118 kg BA :- 5,3-6,2 m 139 kg BA :- 6,3-7,2 m 161 kg BA :- Avant-g. persongenomgång med dörr 1,3m Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,4-2,3 m 50 kg BA :- 2,3-3,2 m 67 kg BA :- 3,3-4,2 m 87 kg BA :- 4,3-5,2 m 109 kg BA :- 5,3-6,2 m 130 kg BA :- 6,3-7,2 m 152 kg BA :- Avant-grind för kalvsluss 2,1m 940mm 132cm 940mm 40cm Ø49mm Ø60mm Max 52cm Ø49mm Patenterad Ø60mm Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,5-2,4 m 63 kg BA :- 2,4-3,3 m 80 kg BA :- 3,4-4,3 m 100 kg BA :- 4,4-5,3 m 122 kg BA :- 5,4-6,3 m 143 kg BA :- 6,4-7,3 m 165 kg BA :- Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,7-2,6 m 61 kg BA :- 2,6-3,5 m 78 kg BA :- 3,6-4,5 m 98 kg BA :- 4,6-5,5 m 120 kg BA :- 5,6-6,5 m 141 kg BA :- 6,6-7,5 m 163 kg BA :- 6 ofabskara.se

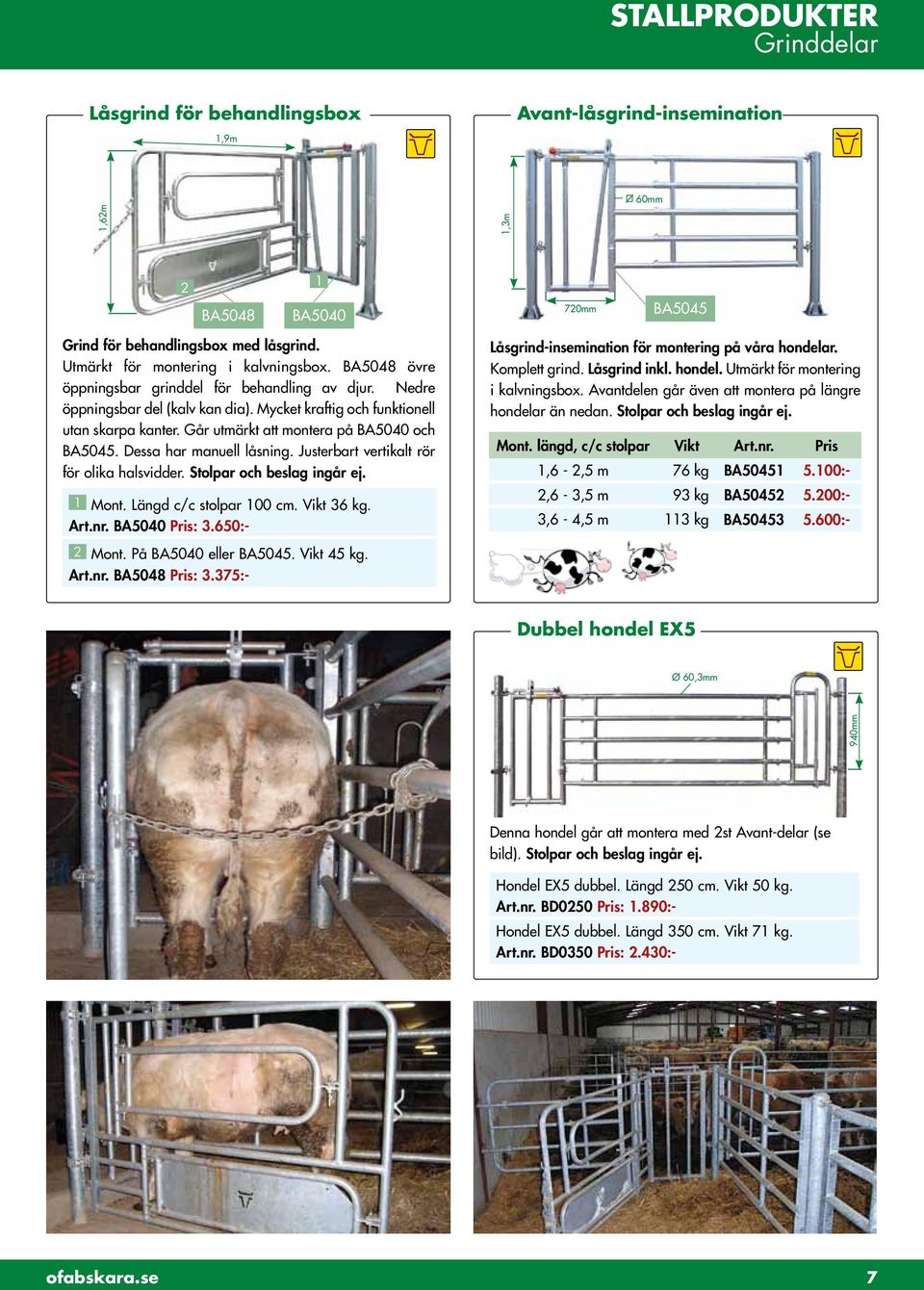

7 Stallprodukter Grinddelar Låsgrind för behandlingsbox Avant-låsgrind-insemination 1,9m 1,62m 1,3m 60mm 2 1 BA5048 BA mm BA5045 Grind för behandlingsbox med låsgrind. Utmärkt för montering i kalvningsbox. BA5048 övre öppningsbar grinddel för behandling av djur. Nedre öppningsbar del (kalv kan dia). Mycket kraftig och funktionell utan skarpa kanter. Går utmärkt att montera på BA5040 och BA5045. Dessa har manuell låsning. Justerbart vertikalt rör för olika halsvidder. Stolpar och beslag ingår ej. 1 Mont. Längd c/c stolpar 100 cm. Vikt 36 kg. Art.nr. BA5040 Pris: 3.650:- Låsgrind-insemination för montering på våra hondelar. Komplett grind. Låsgrind inkl. hondel. Utmärkt för montering i kalvningsbox. Avantdelen går även att montera på längre hondelar än nedan. Stolpar och beslag ingår ej. Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,6-2,5 m 76 kg BA :- 2,6-3,5 m 93 kg BA :- 3,6-4,5 m 113 kg BA :- 2 Mont. På BA5040 eller BA5045. Vikt 45 kg. Art.nr. BA5048 Pris: 3.375:- Dubbel hondel EX5 Ø 60,3mm 940mm Denna hondel går att montera med 2st Avant-delar (se bild). Stolpar och beslag ingår ej. Hondel EX5 dubbel. Längd 250 cm. Vikt 50 kg. Art.nr. BD0250 Pris: 1.890:- Hondel EX5 dubbel. Längd 350 cm. Vikt 71 kg. Art.nr. BD0350 Pris: 2.430:- ofabskara.se 7

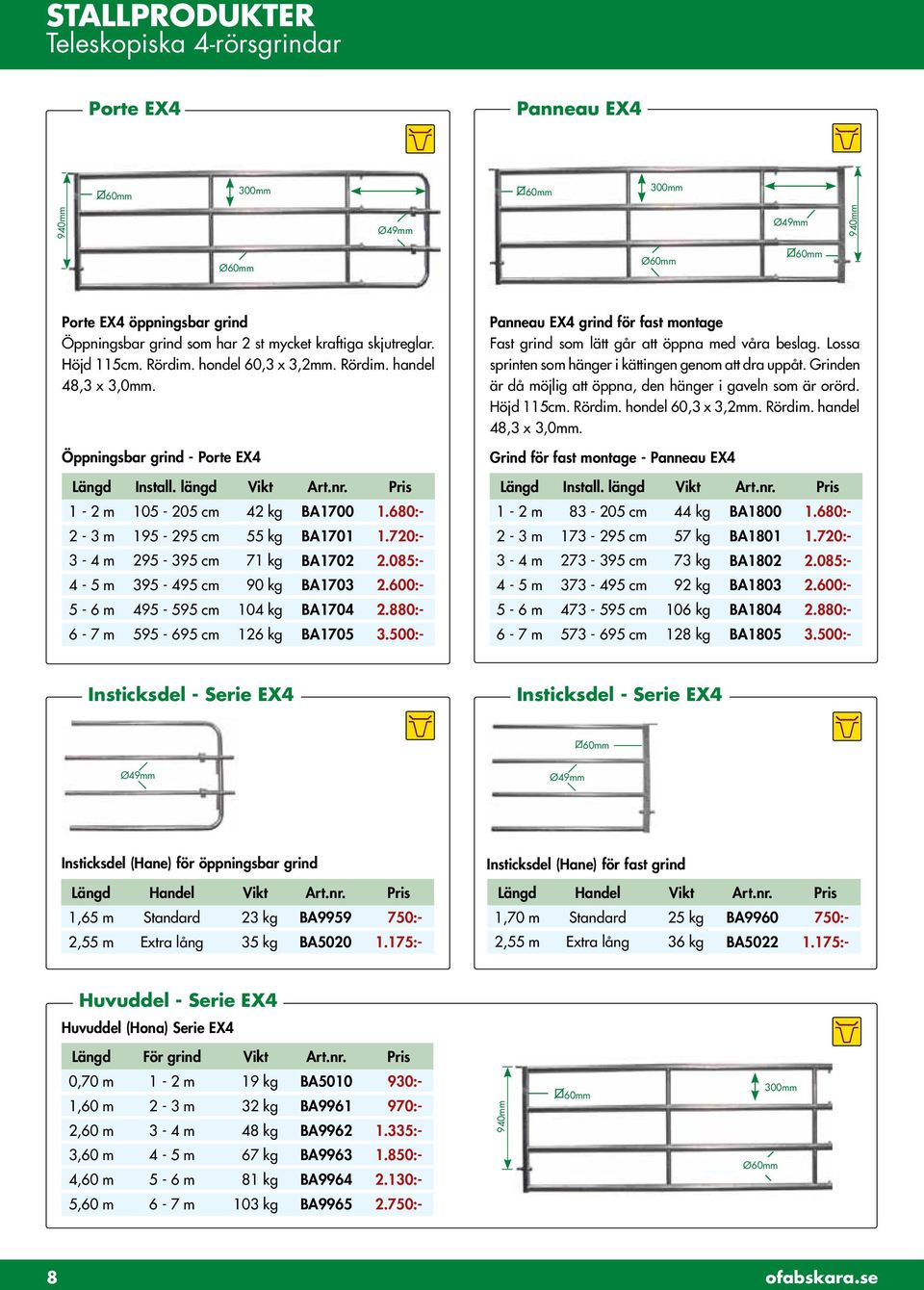

8 STALLPRODUKTER Teleskopiska 4-rörsgrindar Porte EX4 Panneau EX4 60mm 300mm 60mm 300mm 940mm Ø49mm Ø49mm 940mm Ø60mm Ø60mm 60mm Porte EX4 öppningsbar grind Öppningsbar grind som har 2 st mycket kraftiga skjutreglar. Höjd 115cm. Rördim. hondel 60,3 x 3,2mm. Rördim. handel 48,3 x 3,0mm. Öppningsbar grind - Porte EX4 Längd Install. längd Vikt Art.nr. Pris 1-2 m cm 42 kg BA :- 2-3 m cm 55 kg BA :- 3-4 m cm 71 kg BA :- 4-5 m cm 90 kg BA :- 5-6 m cm 104 kg BA :- 6-7 m cm 126 kg BA :- Panneau EX4 grind för fast montage Fast grind som lätt går att öppna med våra beslag. Lossa sprinten som hänger i kättingen genom att dra uppåt. Grinden är då möjlig att öppna, den hänger i gaveln som är orörd. Höjd 115cm. Rördim. hondel 60,3 x 3,2mm. Rördim. handel 48,3 x 3,0mm. Grind för fast montage - Panneau EX4 Längd Install. längd Vikt Art.nr. Pris 1-2 m cm 44 kg BA :- 2-3 m cm 57 kg BA :- 3-4 m cm 73 kg BA :- 4-5 m cm 92 kg BA :- 5-6 m cm 106 kg BA :- 6-7 m cm 128 kg BA :- Insticksdel - Serie EX4 Insticksdel - Serie EX4 60mm Ø49mm Ø49mm Insticksdel (Hane) för öppningsbar grind Längd Handel Vikt Art.nr. Pris 1,65 m Standard 23 kg BA :- 2,55 m Extra lång 35 kg BA :- Insticksdel (Hane) för fast grind Längd Handel Vikt Art.nr. Pris 1,70 m Standard 25 kg BA :- 2,55 m Extra lång 36 kg BA :- Huvuddel - Serie EX4 Huvuddel (Hona) Serie EX4 Längd För grind Vikt Art.nr. Pris 0,70 m 1-2 m 19 kg BA :- 1,60 m 2-3 m 32 kg BA :- 2,60 m 3-4 m 48 kg BA :- 940mm 60mm 300mm 3,60 m 4-5 m 67 kg BA :- 4,60 m 5-6 m 81 kg BA :- Ø60mm 5,60 m 6-7 m 103 kg BA :- 8 ofabskara.se

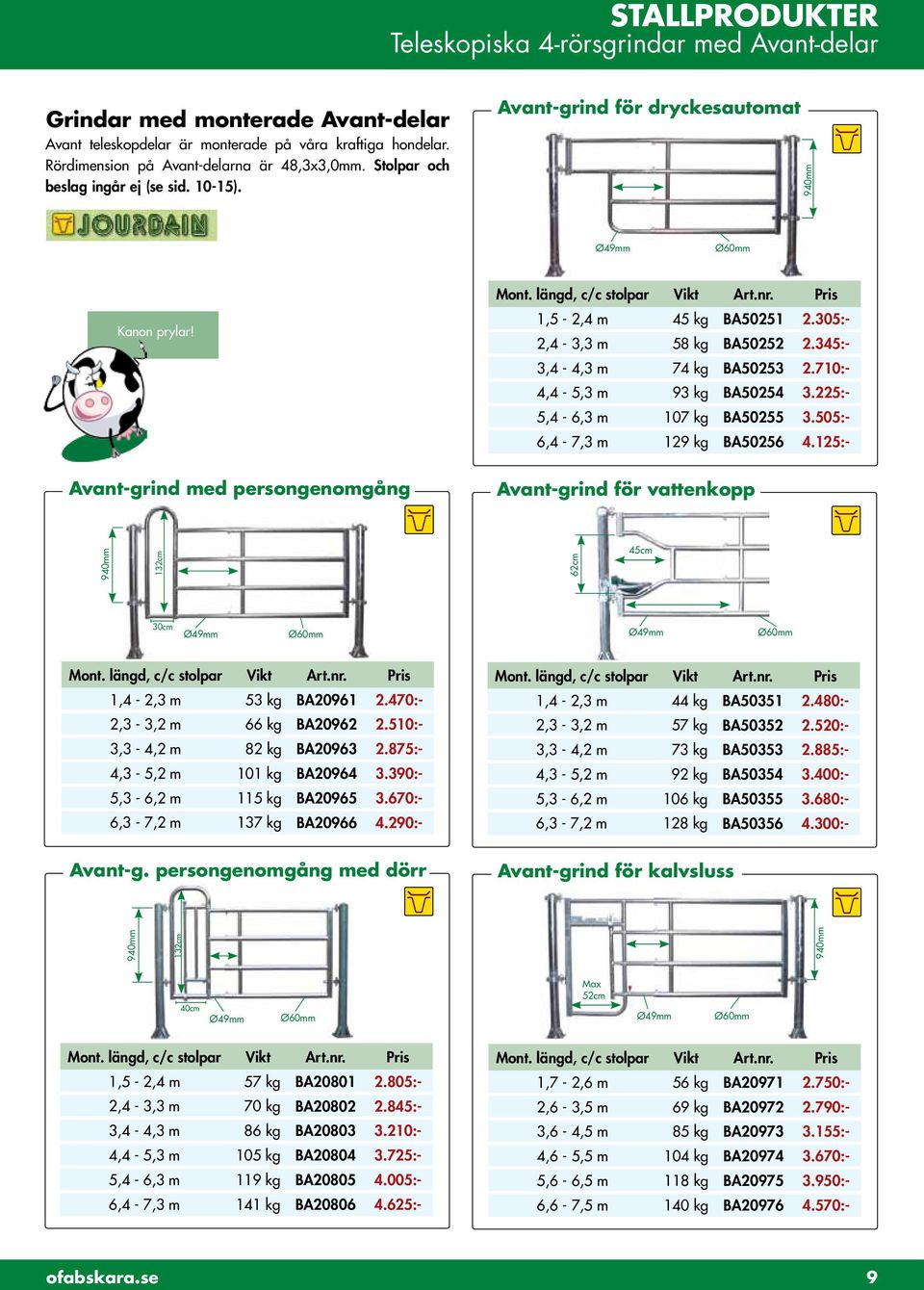

9 Stallprodukter Teleskopiska 4-rörsgrindar med Avant-delar Grindar med monterade Avant-delar Avant teleskopdelar är monterade på våra kraftiga hondelar. Rördimension på Avant-delarna är 48,3x3,0mm. Stolpar och beslag ingår ej (se sid ). Avant-grind för dryckesautomat 940mm Ø49mm Ø60mm Kanon prylar! Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,5-2,4 m 45 kg BA :- 2,4-3,3 m 58 kg BA :- 3,4-4,3 m 74 kg BA :- 4,4-5,3 m 93 kg BA :- 5,4-6,3 m 107 kg BA :- 6,4-7,3 m 129 kg BA :- Avant-grind med persongenomgång Avant-grind för vattenkopp 940mm 132cm 62cm 45cm 30cm Ø49mm Ø60mm Ø49mm Ø60mm Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,4-2,3 m 53 kg BA :- 2,3-3,2 m 66 kg BA :- 3,3-4,2 m 82 kg BA :- 4,3-5,2 m 101 kg BA :- 5,3-6,2 m 115 kg BA :- 6,3-7,2 m 137 kg BA :- Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,4-2,3 m 44 kg BA :- 2,3-3,2 m 57 kg BA :- 3,3-4,2 m 73 kg BA :- 4,3-5,2 m 92 kg BA :- 5,3-6,2 m 106 kg BA :- 6,3-7,2 m 128 kg BA :- Avant-g. persongenomgång med dörr Avant-grind för kalvsluss 940mm 132cm 940mm 40cm Ø49mm Ø60mm Max 52cm Ø49mm Ø60mm Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,5-2,4 m 57 kg BA :- 2,4-3,3 m 70 kg BA :- 3,4-4,3 m 86 kg BA :- 4,4-5,3 m 105 kg BA :- 5,4-6,3 m 119 kg BA :- 6,4-7,3 m 141 kg BA :- Mont. längd, c/c stolpar Vikt Art.nr. Pris 1,7-2,6 m 56 kg BA :- 2,6-3,5 m 69 kg BA :- 3,6-4,5 m 85 kg BA :- 4,6-5,5 m 104 kg BA :- 5,6-6,5 m 118 kg BA :- 6,6-7,5 m 140 kg BA :- ofabskara.se 9

10 STALLPRODUKTER Stolpar och beslag Stolpe OKTOGON Ø102mm Jourdains världsnyhet! På grund av sin åttakantiga form kan den inte vrida sig och ger då en stabil montering av grindar och tillbehör. Tillverkade av fyra millimeter tjockt höghållfast stål. Finns i fyra längder: 1,68, 2,13, 2,43 och 2,73 m. 1 Montera en extra nedgjutningshylsa (TR4100) för skydd av stolpe i djupströbädd. Stolpen skyddas mot korrosion med extra nedgjutningshylsa ovan golv. TR4002 Observera! Nedgjutningshylsan och stolpe skall monteras enligt nedan. 4D Det runda partiet på stolpen indikerar rikningen. 4 mm TR2130 TR4100 3D 1D 1 10 cm 10 cm 45 cm 45 cm 2D 50 x 50 cm 50 x 50 cm Stolpens överdel ser ut så här. TR1613 Stolpe Oktogon TR4100 Stolpe Oktogon Stolparna är åttakantiga och ger fördelarna att den inte vrider sig. Ger en stabil montering av grindar och tillbehör. Tillverkade av fyra millimeter tjockt höghållfast stål. Beslag ingår ej. Stolparna är varmgalvaniserade. Skjutregel Går utmärkt att montera på våra Portillion och Flexi Barriere grindar. Skjutregelbeslag inkl. U-bygelklämmor. Vikt 2,5 kg Art.nr. PN9982 Pris: 185:- Längd 2,13m, utan beslag, vikt 21kg Art.nr. TR2130 Pris: 598:- Längd 2,43m, utan beslag, vikt 24kg Art.nr. TR2430 Pris: 715:- Längd 2,73m, utan beslag, vikt 27kg Art.nr. TR2730 Pris: 835:- Längd 1,68m, utan beslag, vikt 19kg För fastbultning i betonggolv. Art.nr. TR1680 Pris: 790:- För beslag se sidan ofabskara.se

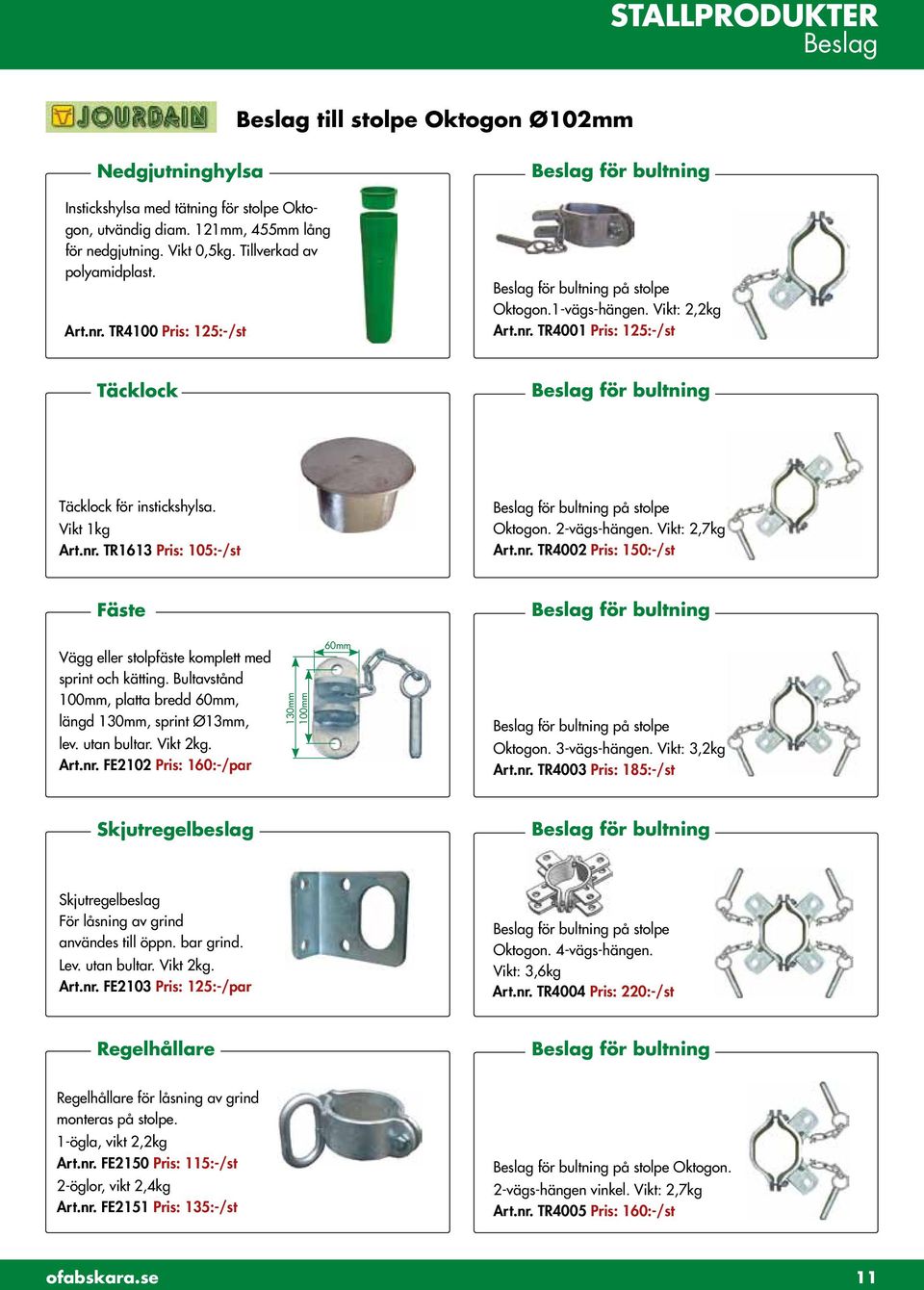

11 STALLPRODUKTER Beslag Beslag till stolpe Oktogon Ø102mm Nedgjutninghylsa Beslag för bultning Instickshylsa med tätning för stolpe Oktogon, utvändig diam. 121mm, 455mm lång för nedgjutning. Vikt 0,5kg. Tillverkad av polyamidplast. Art.nr. TR4100 Pris: 125:-/st Beslag för bultning på stolpe Oktogon.1-vägs-hängen. Vikt: 2,2kg Art.nr. TR4001 Pris: 125:-/st Täcklock Beslag för bultning Täcklock för instickshylsa. Vikt 1kg Art.nr. TR1613 Pris: 105:-/st Beslag för bultning på stolpe Oktogon. 2-vägs-hängen. Vikt: 2,7kg Art.nr. TR4002 Pris: 150:-/st Fäste Beslag för bultning Vägg eller stolpfäste komplett med sprint och kätting. Bultavstånd 100mm, platta bredd 60mm, längd 130mm, sprint Ø13mm, lev. utan bultar. Vikt 2kg. Art.nr. FE2102 Pris: 160:-/par 130mm 100mm 60mm Beslag för bultning på stolpe Oktogon. 3-vägs-hängen. Vikt: 3,2kg Art.nr. TR4003 Pris: 185:-/st Skjutregelbeslag Beslag för bultning Skjutregelbeslag För låsning av grind användes till öppn. bar grind. Lev. utan bultar. Vikt 2kg. Art.nr. FE2103 Pris: 125:-/par Beslag för bultning på stolpe Oktogon. 4-vägs-hängen. Vikt: 3,6kg Art.nr. TR4004 Pris: 220:-/st Regelhållare Beslag för bultning Regelhållare för låsning av grind monteras på stolpe. 1-ögla, vikt 2,2kg Art.nr. FE2150 Pris: 115:-/st 2-öglor, vikt 2,4kg Art.nr. FE2151 Pris: 135:-/st Beslag för bultning på stolpe Oktogon. 2-vägs-hängen vinkel. Vikt: 2,7kg Art.nr. TR4005 Pris: 160:-/st ofabskara.se 11

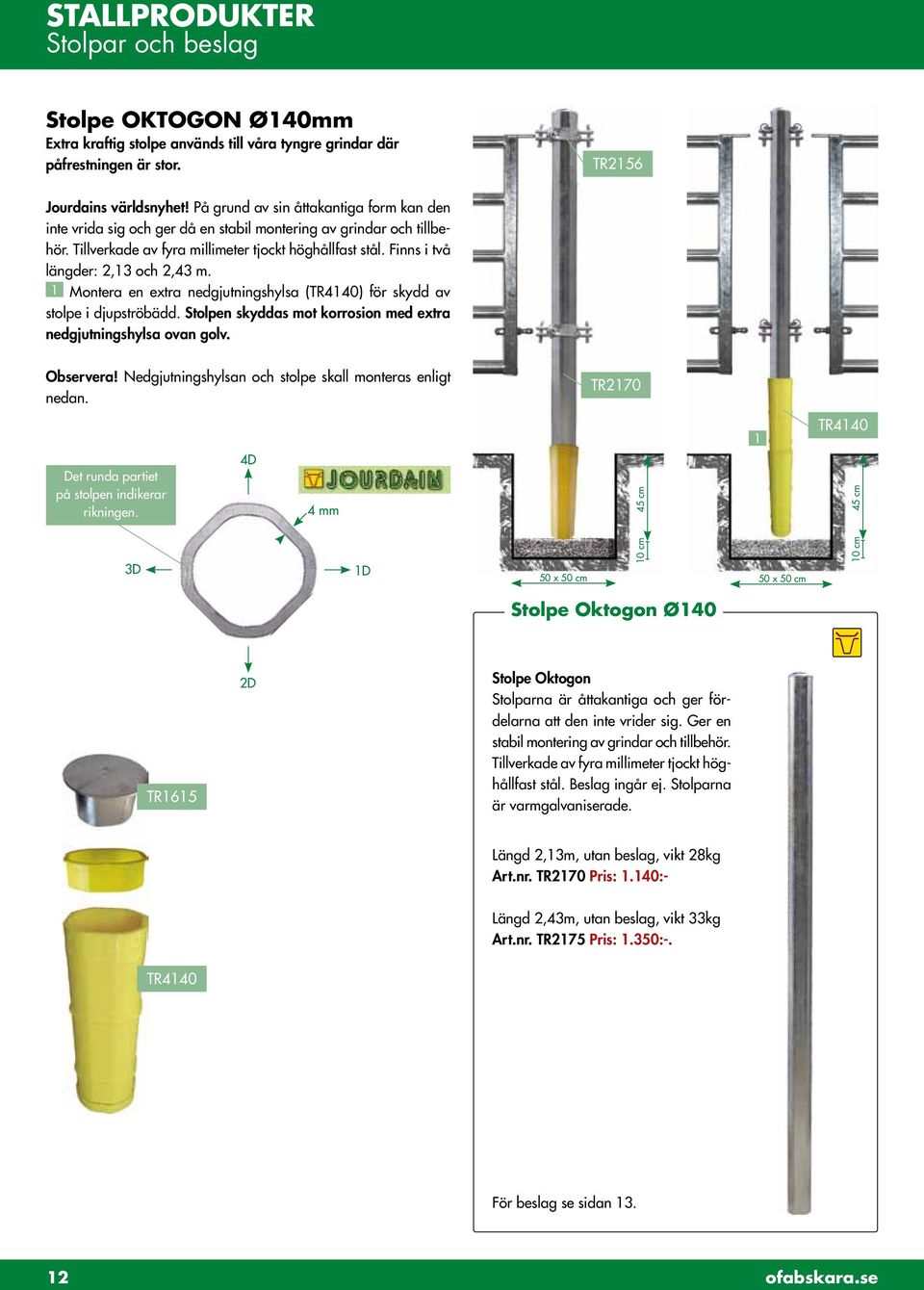

12 STALLPRODUKTER Stolpar och beslag Stolpe OKTOGON Ø140mm Extra kraftig stolpe används till våra tyngre grindar där påfrestningen är stor. TR2156 Jourdains världsnyhet! På grund av sin åttakantiga form kan den inte vrida sig och ger då en stabil montering av grindar och tillbehör. Tillverkade av fyra millimeter tjockt höghållfast stål. Finns i två längder: 2,13 och 2,43 m. 1 Montera en extra nedgjutningshylsa (TR4140) för skydd av stolpe i djupströbädd. Stolpen skyddas mot korrosion med extra nedgjutningshylsa ovan golv. Observera! Nedgjutningshylsan och stolpe skall monteras enligt nedan. TR2170 Det runda partiet på stolpen indikerar rikningen. 4D 4 mm 45 cm 1 TR cm 3D 1D 50 x 50 cm 10 cm 50 x 50 cm 10 cm Stolpe Oktogon Ø140 TR1615 2D Stolpe Oktogon Stolparna är åttakantiga och ger fördelarna att den inte vrider sig. Ger en stabil montering av grindar och tillbehör. Tillverkade av fyra millimeter tjockt höghållfast stål. Beslag ingår ej. Stolparna är varmgalvaniserade. Längd 2,13m, utan beslag, vikt 28kg Art.nr. TR2170 Pris: 1.140:- Längd 2,43m, utan beslag, vikt 33kg Art.nr. TR2175 Pris: 1.350:-. TR4140 För beslag se sidan ofabskara.se

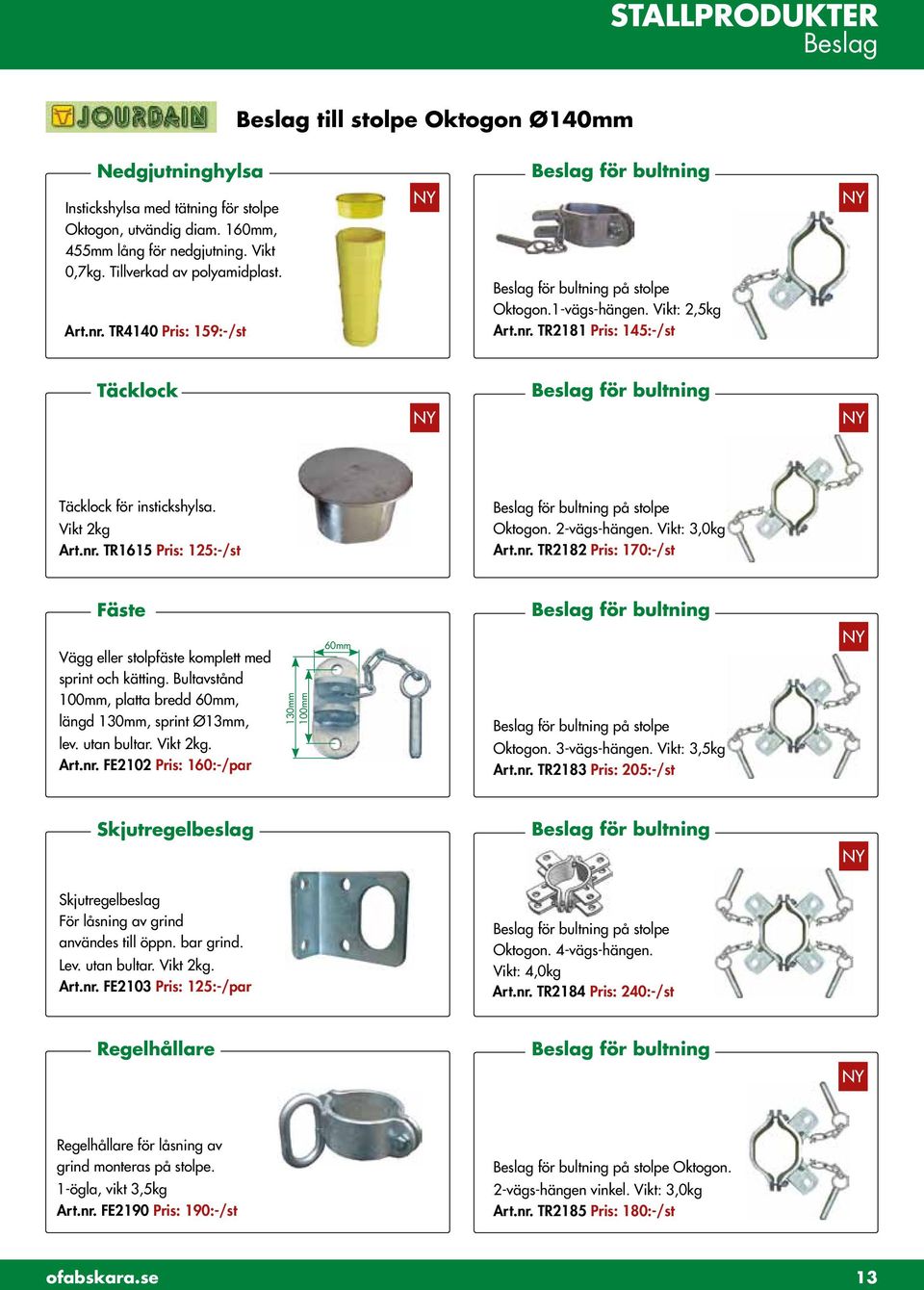

13 STALLPRODUKTER Beslag Beslag till stolpe Oktogon Ø140mm Nedgjutninghylsa Beslag för bultning NY Instickshylsa med tätning för stolpe Oktogon, utvändig diam. 160mm, 455mm lång för nedgjutning. Vikt 0,7kg. Tillverkad av polyamidplast. Beslag för bultning på stolpe Oktogon.1-vägs-hängen. Vikt: 2,5kg Art.nr. TR4140 Pris: 159:-/st Art.nr. TR2181 Pris: 145:-/st NY Täcklock Beslag för bultning NY NY Täcklock för instickshylsa. Vikt 2kg Art.nr. TR1615 Pris: 125:-/st Beslag för bultning på stolpe Oktogon. 2-vägs-hängen. Vikt: 3,0kg Art.nr. TR2182 Pris: 170:-/st Fäste Beslag för bultning Vägg eller stolpfäste komplett med sprint och kätting. Bultavstånd 100mm, platta bredd 60mm, längd 130mm, sprint Ø13mm, lev. utan bultar. Vikt 2kg. Art.nr. FE2102 Pris: 160:-/par 130mm 100mm 60mm Beslag för bultning på stolpe Oktogon. 3-vägs-hängen. Vikt: 3,5kg Art.nr. TR2183 Pris: 205:-/st NY Skjutregelbeslag Beslag för bultning NY Skjutregelbeslag För låsning av grind användes till öppn. bar grind. Lev. utan bultar. Vikt 2kg. Art.nr. FE2103 Pris: 125:-/par Beslag för bultning på stolpe Oktogon. 4-vägs-hängen. Vikt: 4,0kg Art.nr. TR2184 Pris: 240:-/st Regelhållare Beslag för bultning NY Regelhållare för låsning av grind monteras på stolpe. 1-ögla, vikt 3,5kg Art.nr. FE2190 Pris: 190:-/st Beslag för bultning på stolpe Oktogon. 2-vägs-hängen vinkel. Vikt: 3,0kg Art.nr. TR2185 Pris: 180:-/st ofabskara.se 13

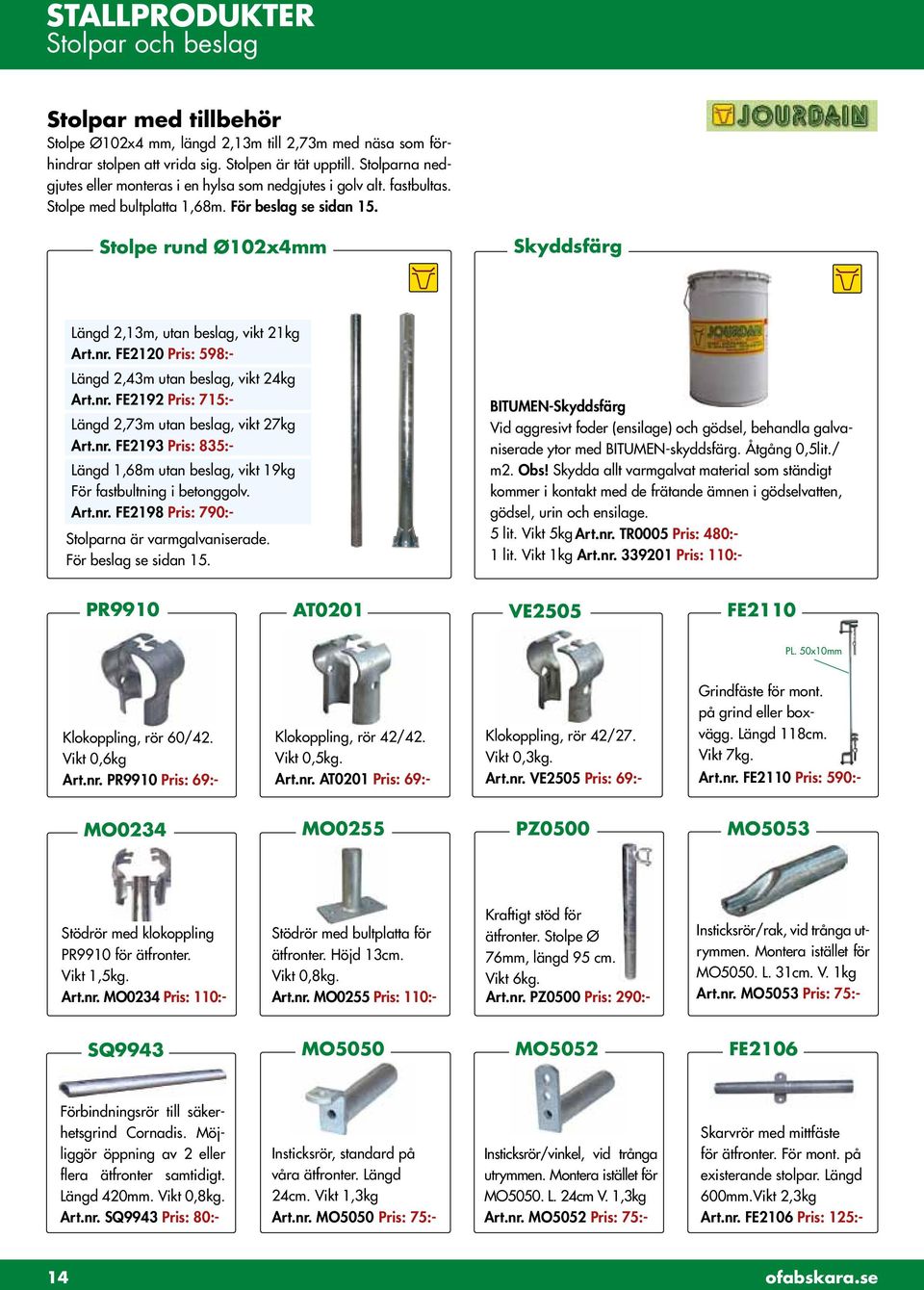

14 STALLPRODUKTER Stolpar och beslag Stolpar med tillbehör Stolpe Ø102x4 mm, längd 2,13m till 2,73m med näsa som förhindrar stolpen att vrida sig. Stolpen är tät upptill. Stolparna nedgjutes eller monteras i en hylsa som nedgjutes i golv alt. fastbultas. Stolpe med bultplatta 1,68m. För beslag se sidan 15. Stolpe rund Ø102x4mm Skyddsfärg Längd 2,13m, utan beslag, vikt 21kg Art.nr. FE2120 Pris: 598:- Längd 2,43m utan beslag, vikt 24kg Art.nr. FE2192 Pris: 715:- Längd 2,73m utan beslag, vikt 27kg Art.nr. FE2193 Pris: 835:- Längd 1,68m utan beslag, vikt 19kg För fastbultning i betonggolv. Art.nr. FE2198 Pris: 790:- Stolparna är varmgalvaniserade. För beslag se sidan 15. BITUMEN-Skyddsfärg Vid aggresivt foder (ensilage) och gödsel, behandla galvaniserade ytor med BITUMEN-skyddsfärg. Åtgång 0,5lit./ m2. Obs! Skydda allt varmgalvat material som ständigt kommer i kontakt med de frätande ämnen i gödselvatten, gödsel, urin och ensilage. 5 lit. Vikt 5kg Art.nr. TR0005 Pris: 480:- 1 lit. Vikt 1kg Art.nr Pris: 110:- PR9910 AT0201 VE2505 FE2110 PL. 50x10mm Klokoppling, rör 60/42. Vikt 0,6kg Art.nr. PR9910 Pris: 69:- Klokoppling, rör 42/42. Vikt 0,5kg. Art.nr. AT0201 Pris: 69:- Klokoppling, rör 42/27. Vikt 0,3kg. Art.nr. VE2505 Pris: 69:- Grindfäste för mont. på grind eller boxvägg. Längd 118cm. Vikt 7kg. Art.nr. FE2110 Pris: 590:- MO0234 MO0255 PZ0500 MO5053 Stödrör med klokoppling PR9910 för ätfronter. Vikt 1,5kg. Art.nr. MO0234 Pris: 110:- Stödrör med bultplatta för ätfronter. Höjd 13cm. Vikt 0,8kg. Kraftigt stöd för ätfronter. Stolpe Ø 76mm, längd 95 cm. Vikt 6kg. Art.nr. MO0255 Pris: 110:- Art.nr. PZ0500 Pris: 290:- Insticksrör/rak, vid trånga utrymmen. Montera istället för MO5050. L. 31cm. V. 1kg Art.nr. MO5053 Pris: 75:- SQ9943 MO5050 MO5052 FE2106 Förbindningsrör till säkerhetsgrind Cornadis. Möjliggör öppning av 2 eller flera ätfronter samtidigt. Längd 420mm. Vikt 0,8kg. Art.nr. SQ9943 Pris: 80:- Insticksrör, standard på våra ätfronter. Längd 24cm. Vikt 1,3kg Art.nr. MO5050 Pris: 75:- Insticksrör/vinkel, vid trånga utrymmen. Montera istället för MO5050. L. 24cm V. 1,3kg Art.nr. MO5052 Pris: 75:- Skarvrör med mittfäste för ätfronter. För mont. på existerande stolpar. Längd 600mm.Vikt 2,3kg Art.nr. FE2106 Pris: 125:- 14 ofabskara.se

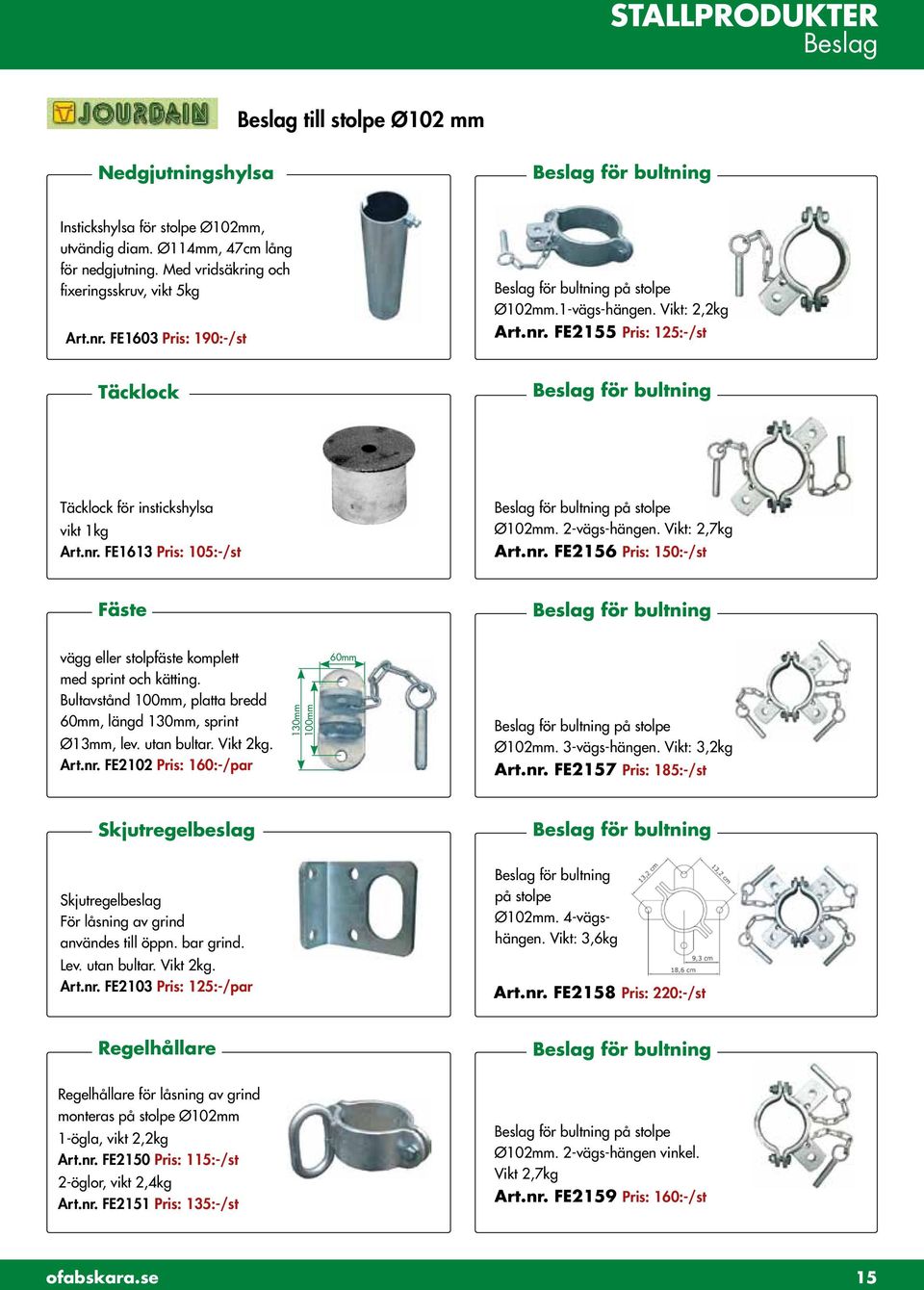

15 STALLPRODUKTER Beslag Beslag till stolpe Ø102 mm Nedgjutningshylsa Beslag för bultning Instickshylsa för stolpe Ø102mm, utvändig diam. Ø114mm, 47cm lång för nedgjutning. Med vridsäkring och fixeringsskruv, vikt 5kg Art.nr. FE1603 Pris: 190:-/st Beslag för bultning på stolpe Ø102mm.1-vägs-hängen. Vikt: 2,2kg Art.nr. FE2155 Pris: 125:-/st Täcklock Beslag för bultning Täcklock för instickshylsa vikt 1kg Art.nr. FE1613 Pris: 105:-/st Beslag för bultning på stolpe Ø102mm. 2-vägs-hängen. Vikt: 2,7kg Art.nr. FE2156 Pris: 150:-/st Fäste Beslag för bultning vägg eller stolpfäste komplett med sprint och kätting. Bultavstånd 100mm, platta bredd 60mm, längd 130mm, sprint Ø13mm, lev. utan bultar. Vikt 2kg. Art.nr. FE2102 Pris: 160:-/par 130mm 100mm 60mm Beslag för bultning på stolpe Ø102mm. 3-vägs-hängen. Vikt: 3,2kg Art.nr. FE2157 Pris: 185:-/st Skjutregelbeslag Beslag för bultning Skjutregelbeslag För låsning av grind användes till öppn. bar grind. Lev. utan bultar. Vikt 2kg. Art.nr. FE2103 Pris: 125:-/par Beslag för bultning på stolpe Ø102mm. 4-vägshängen. Vikt: 3,6kg Art.nr. FE2158 Pris: 220:-/st Regelhållare Beslag för bultning Regelhållare för låsning av grind monteras på stolpe Ø102mm 1-ögla, vikt 2,2kg Art.nr. FE2150 Pris: 115:-/st 2-öglor, vikt 2,4kg Art.nr. FE2151 Pris: 135:-/st Beslag för bultning på stolpe Ø102mm. 2-vägs-hängen vinkel. Vikt 2,7kg Art.nr. FE2159 Pris: 160:-/st ofabskara.se 15

16 stallprodukter Ätfronter Nya generationen Safety IV Cornadis ätfronter Ø36mm Ø60,3mm Ø42,4mm Ø42,4mm st fördelar som talar för den nya säkerhetsgrinden från Jourdain 1 Lätt och säker låsregel som problemfritt gör det möjligt att öppna över långa sträckor. Tillåtet att montera ihop flera ätfronter. 2 Klokoppling i båda ändar av det justeringsbara röret. 3 Parallell gaffel för perfekt funktion. 4 Låsbygel av polyamid med stålkärna för tyst funktion. 10års garanti. 5 Svetsad gaffel 4 längsgående svetsar. 6 Passagestoppbygel övre - safety-funktion 7 Kalvskyddsbygel med ny form. 8 Passagestopp- rör. Central anti-passage för kalvar. 9 Passagestoppbygel undre - öppen position. 10 Härdad stålaxel. 11 Härdad stålaxel, kalibrerad. 12 Automatisk öppen. System med gummibuffert. 10 års garanti. 13 Låsanordning av polyamid för fixering av låsbygel. Pendlar lätt fram och tillbaka i öppet läge. 14 Låsanordning monterad på övre röret av ätfront. 15 Stor öppning för djuren. Inga vassa kanter. Komfort. 16 Fångbygel har inga vassa kanter nertill. 17 Justerbara ändar för upphängning av ätfront. Den är vändbar och justerar höjden med ca. 11cm. Standard på alla våra ätftonter. (se art. MO5050) 18 Låsbygel löper på övre röret. Vid stängläge låser låsbygel. Vid öppetläge löper låsbygel lätt och tyst fram och bak på övre röret. 19 Safety-funktionen frilagd. Här kan djuren lätt ta ut huvudet även i liggande läge. 20 Varmgalvaniserat enl. ISO Allt är svetsat enligt senaste teknologi. 22 Allt stål är av hög kvalitet ger dig lång hållbarhet av våra äfronter. Jourdain = Högsta kvalitet. 23 Om Du vill behålla ett djur låst, stick in en sprint i hålet upptill på låsbygeln, då står djuret låst och övriga djur kan släppas fria. 1. Öppen 2. Låst 3. Säkerhet Persongenomgång En bekväm genomgång som monteras på våra ätfronter. Teleskopdel för ätfronter. Inv. bredd 30cm. Inv. höjd 132cm. Rördiam. 60,3x3,2mm, vikt 20kg. Denna delen är lämplig att montera på ätfronter. Om mått ej passar med våra ätfronter och de mått du har mellan ex. 2 stolpar, ex. 5m front förlängs med min. 50cm och max 70cm. Art.nr. PR6000 Pris: 1.350:- Dörr till PR6000 Art.nr. BA2091 Pris: 595:- Finns även med dörr 16 ofabskara.se

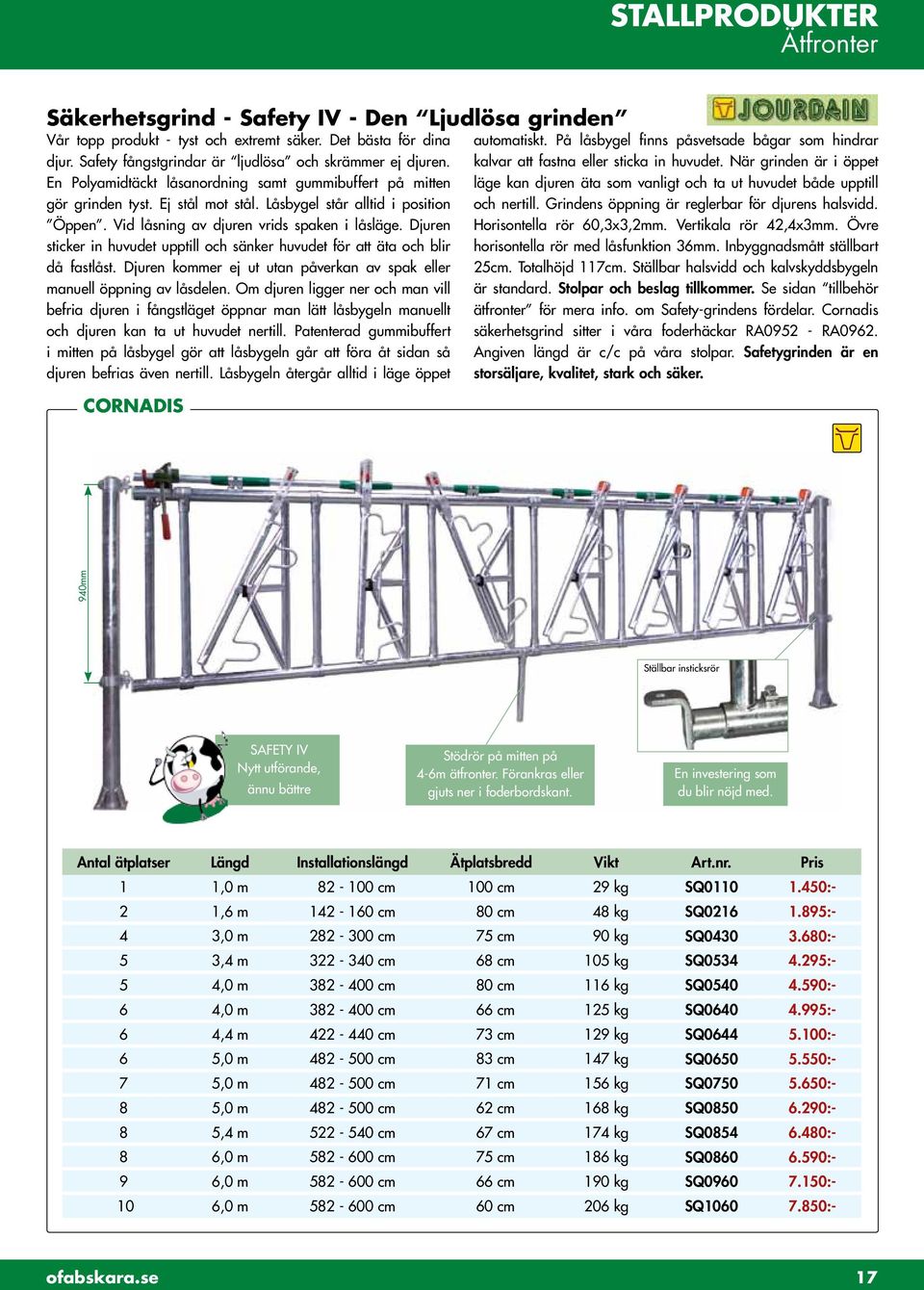

17 stallprodukter Ätfronter Säkerhetsgrind - Safety IV - Den Ljudlösa grinden Vår topp produkt - tyst och extremt säker. Det bästa för dina djur. Safety fångstgrindar är ljudlösa och skrämmer ej djuren. En Polyamidtäckt låsanordning samt gummibuffert på mitten gör grinden tyst. Ej stål mot stål. Låsbygel står alltid i position Öppen. Vid låsning av djuren vrids spaken i låsläge. Djuren sticker in huvudet upptill och sänker huvudet för att äta och blir då fastlåst. Djuren kommer ej ut utan påverkan av spak eller manuell öppning av låsdelen. Om djuren ligger ner och man vill befria djuren i fångstläget öppnar man lätt låsbygeln manuellt och djuren kan ta ut huvudet nertill. Patenterad gummibuffert i mitten på låsbygel gör att låsbygeln går att föra åt sidan så djuren befrias även nertill. Låsbygeln återgår alltid i läge öppet CORNADIS automatiskt. På låsbygel finns påsvetsade bågar som hindrar kalvar att fastna eller sticka in huvudet. När grinden är i öppet läge kan djuren äta som vanligt och ta ut huvudet både upptill och nertill. Grindens öppning är reglerbar för djurens halsvidd. Horisontella rör 60,3x3,2mm. Vertikala rör 42,4x3mm. Övre horisontella rör med låsfunktion 36mm. Inbyggnadsmått ställbart 25cm. Totalhöjd 117cm. Ställbar halsvidd och kalvskyddsbygeln är standard. Stolpar och beslag tillkommer. Se sidan tillbehör ätfronter för mera info. om Safety-grindens fördelar. Cornadis säkerhetsgrind sitter i våra foderhäckar RA RA0962. Angiven längd är c/c på våra stolpar. Safetygrinden är en storsäljare, kvalitet, stark och säker. 940mm Ställbar insticksrör SAFETY IV Nytt utförande, ännu bättre Stödrör på mitten på 4-6m ätfronter. Förankras eller gjuts ner i foderbordskant. En investering som du blir nöjd med. Antal ätplatser Längd Installationslängd Ätplatsbredd Vikt Art.nr. Pris 1 1,0 m cm 100 cm 29 kg SQ :- 2 1,6 m cm 80 cm 48 kg SQ :- 4 3,0 m cm 75 cm 90 kg SQ :- 5 3,4 m cm 68 cm 105 kg SQ :- 5 4,0 m cm 80 cm 116 kg SQ :- 6 4,0 m cm 66 cm 125 kg SQ :- 6 4,4 m cm 73 cm 129 kg SQ :- 6 5,0 m cm 83 cm 147 kg SQ :- 7 5,0 m cm 71 cm 156 kg SQ :- 8 5,0 m cm 62 cm 168 kg SQ :- 8 5,4 m cm 67 cm 174 kg SQ :- 8 6,0 m cm 75 cm 186 kg SQ :- 9 6,0 m cm 66 cm 190 kg SQ :- 10 6,0 m cm 60 cm 206 kg SQ :- ofabskara.se 17

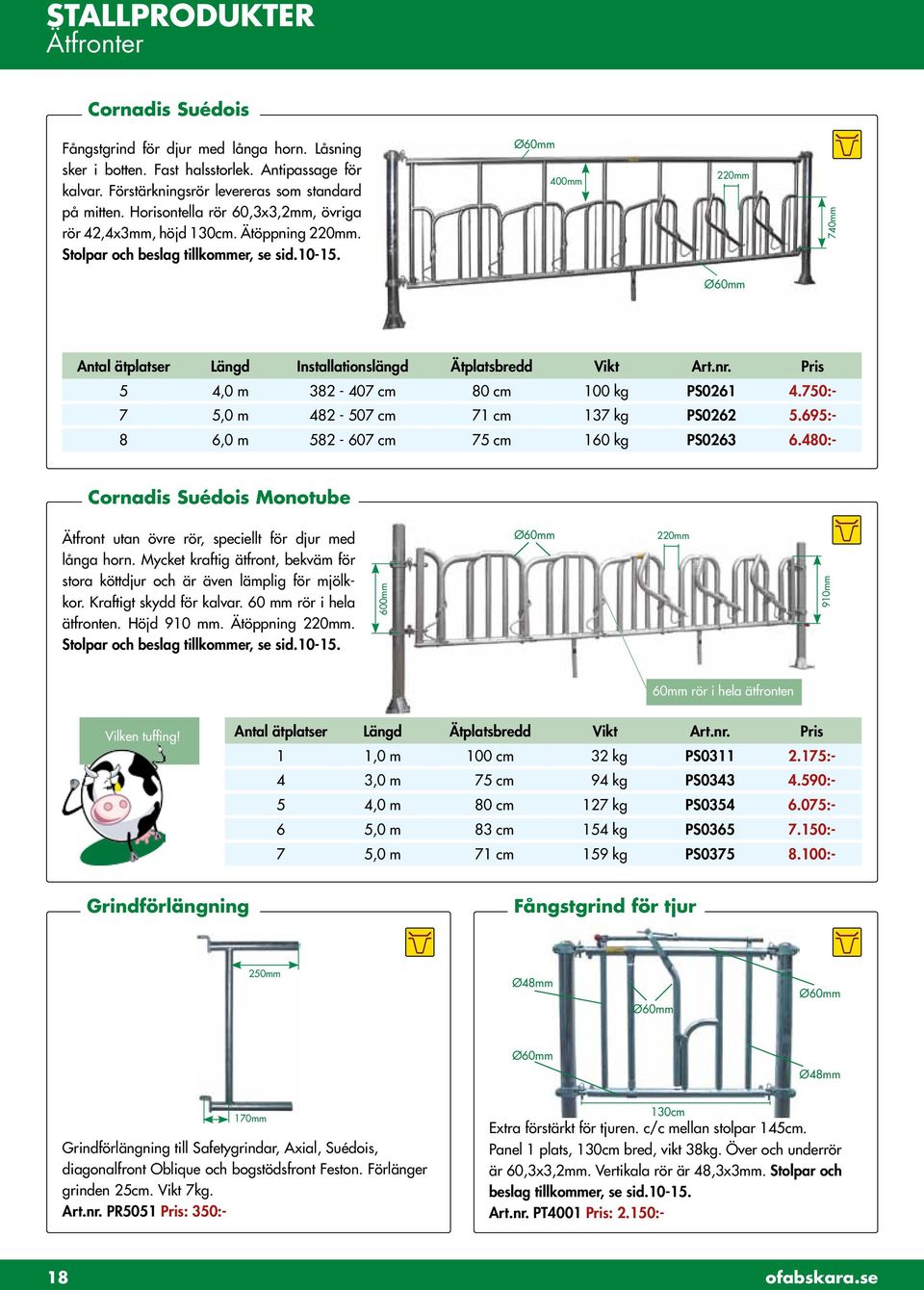

18 STALLPRODUKTER Ätfronter Cornadis Suédois Fångstgrind för djur med långa horn. Låsning sker i botten. Fast halsstorlek. Antipassage för kalvar. Förstärkningsrör levereras som standard på mitten. Horisontella rör 60,3x3,2mm, övriga rör 42,4x3mm, höjd 130cm. Ätöppning 220mm. Stolpar och beslag tillkommer, se sid Ø60mm 400mm 220mm 740mm Ø60mm Antal ätplatser Längd Installationslängd Ätplatsbredd Vikt Art.nr. Pris 5 4,0 m cm 80 cm 100 kg PS :- 7 5,0 m cm 71 cm 137 kg PS :- 8 6,0 m cm 75 cm 160 kg PS :- Cornadis Suédois Monotube Ätfront utan övre rör, speciellt för djur med långa horn. Mycket kraftig ätfront, bekväm för stora köttdjur och är även lämplig för mjölkkor. Kraftigt skydd för kalvar. 60 mm rör i hela ätfronten. Höjd 910 mm. Ätöppning 220mm. Stolpar och beslag tillkommer, se sid mm Ø60mm 220mm 910mm 60mm rör i hela ätfronten Vilken tuffing! Antal ätplatser Längd Ätplatsbredd Vikt Art.nr. Pris 1 1,0 m 100 cm 32 kg PS :- 4 3,0 m 75 cm 94 kg PS :- 5 4,0 m 80 cm 127 kg PS :- 6 5,0 m 83 cm 154 kg PS :- 7 5,0 m 71 cm 159 kg PS :- Grindförlängning Fångstgrind för tjur 250mm Ø48mm Ø60mm Ø60mm Ø60mm Ø48mm 170mm Grindförlängning till Safetygrindar, Axial, Suédois, diagonalfront Oblique och bogstödsfront Feston. Förlänger grinden 25cm. Vikt 7kg. Art.nr. PR5051 Pris: 350:- 130cm Extra förstärkt för tjuren. c/c mellan stolpar 145cm. Panel 1 plats, 130cm bred, vikt 38kg. Över och underrör är 60,3x3,2mm. Vertikala rör är 48,3x3mm. Stolpar och beslag tillkommer, se sid Art.nr. PT4001 Pris: 2.150:- 18 ofabskara.se

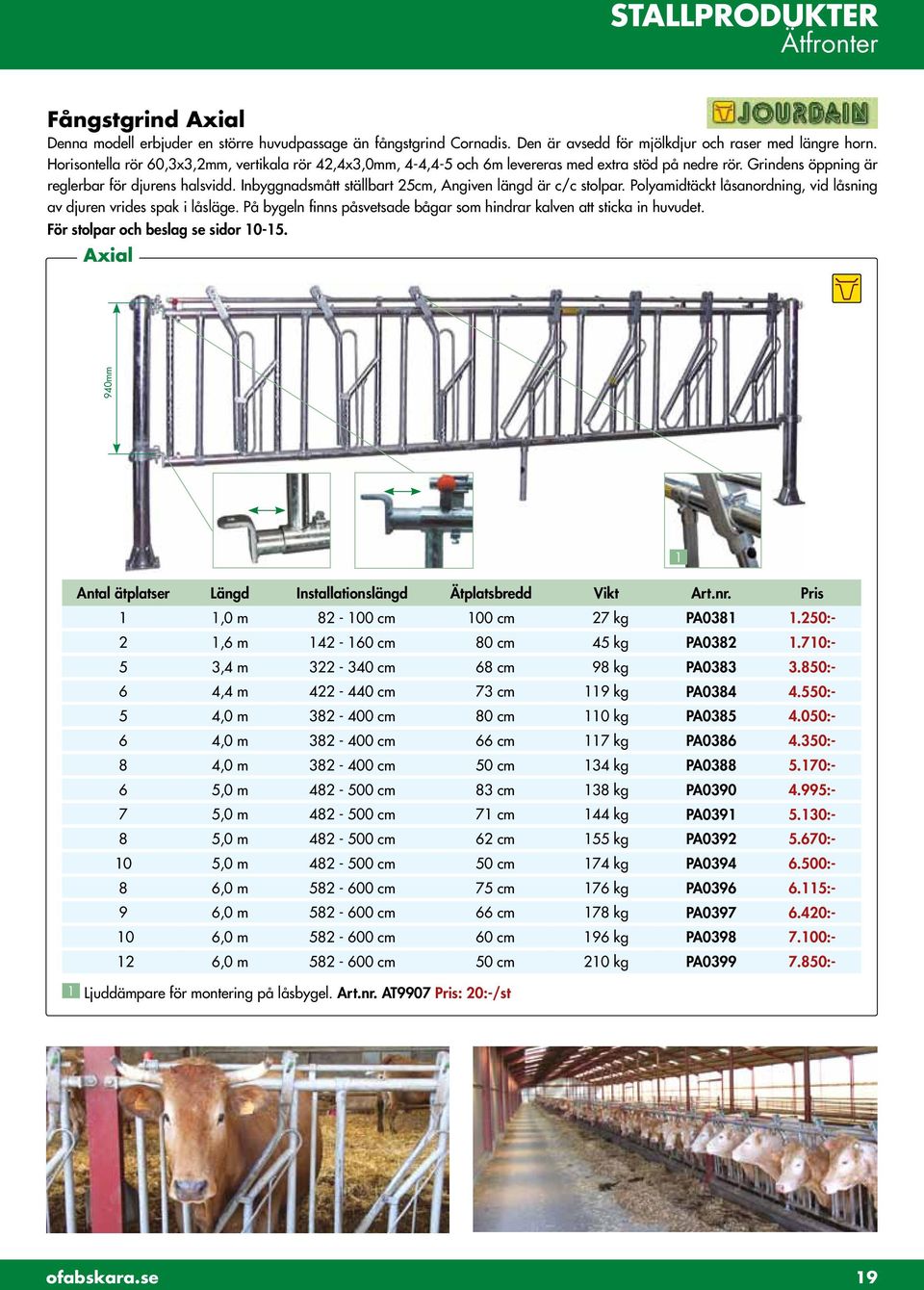

19 Stallprodukter Ätfronter Fångstgrind Axial Denna modell erbjuder en större huvudpassage än fångstgrind Cornadis. Den är avsedd för mjölkdjur och raser med längre horn. Horisontella rör 60,3x3,2mm, vertikala rör 42,4x3,0mm, 4-4,4-5 och 6m levereras med extra stöd på nedre rör. Grindens öppning är reglerbar för djurens halsvidd. Inbyggnadsmått ställbart 25cm, Angiven längd är c/c stolpar. Polyamidtäckt låsanordning, vid låsning av djuren vrides spak i låsläge. På bygeln finns påsvetsade bågar som hindrar kalven att sticka in huvudet. För stolpar och beslag se sidor Axial 940mm 1 Antal ätplatser Längd Installationslängd Ätplatsbredd Vikt Art.nr. Pris 1 1,0 m cm 100 cm 27 kg PA :- 2 1,6 m cm 80 cm 45 kg PA :- 5 3,4 m cm 68 cm 98 kg PA :- 6 4,4 m cm 73 cm 119 kg PA :- 5 4,0 m cm 80 cm 110 kg PA :- 6 4,0 m cm 66 cm 117 kg PA :- 8 4,0 m cm 50 cm 134 kg PA :- 6 5,0 m cm 83 cm 138 kg PA :- 7 5,0 m cm 71 cm 144 kg PA :- 8 5,0 m cm 62 cm 155 kg PA :- 10 5,0 m cm 50 cm 174 kg PA :- 8 6,0 m cm 75 cm 176 kg PA :- 9 6,0 m cm 66 cm 178 kg PA :- 10 6,0 m cm 60 cm 196 kg PA :- 12 6,0 m cm 50 cm 210 kg PA :- 1 Ljuddämpare för montering på låsbygel. Art.nr. AT9907 Pris: 20:-/st ofabskara.se 19

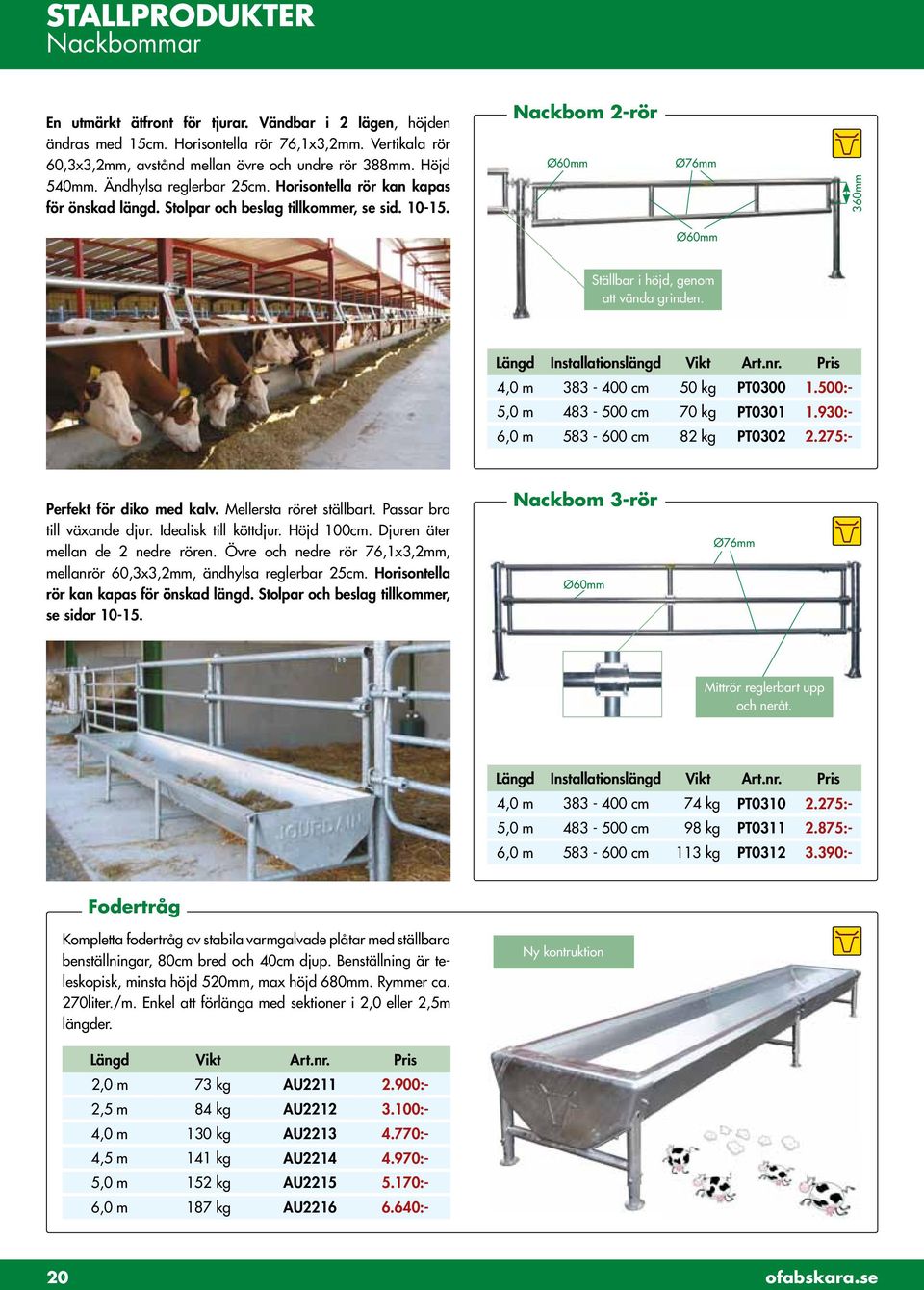

20 STALLPRODUKTER Nackbommar En utmärkt ätfront för tjurar. Vändbar i 2 lägen, höjden ändras med 15cm. Horisontella rör 76,1x3,2mm. Vertikala rör 60,3x3,2mm, avstånd mellan övre och undre rör 388mm. Höjd 540mm. Ändhylsa reglerbar 25cm. Horisontella rör kan kapas för önskad längd. Stolpar och beslag tillkommer, se sid Nackbom 2-rör Ø60mm Ø76mm 360mm Ø60mm Ställbar i höjd, genom att vända grinden. Längd Installationslängd Vikt Art.nr. Pris 4,0 m cm 50 kg PT :- 5,0 m cm 70 kg PT :- 6,0 m cm 82 kg PT :- Perfekt för diko med kalv. Mellersta röret ställbart. Passar bra till växande djur. Idealisk till köttdjur. Höjd 100cm. Djuren äter mellan de 2 nedre rören. Övre och nedre rör 76,1x3,2mm, mellanrör 60,3x3,2mm, ändhylsa reglerbar 25cm. Horisontella rör kan kapas för önskad längd. Stolpar och beslag tillkommer, se sidor Nackbom 3-rör Ø60mm Ø76mm Mittrör reglerbart upp och neråt. Längd Installationslängd Vikt Art.nr. Pris 4,0 m cm 74 kg PT :- 5,0 m cm 98 kg PT :- 6,0 m cm 113 kg PT :- Fodertråg Kompletta fodertråg av stabila varmgalvade plåtar med ställbara benställningar, 80cm bred och 40cm djup. Benställning är teleskopisk, minsta höjd 520mm, max höjd 680mm. Rymmer ca. 270liter./m. Enkel att förlänga med sektioner i 2,0 eller 2,5m längder. Ny kontruktion Längd Vikt Art.nr. Pris 2,0 m 73 kg AU :- 2,5 m 84 kg AU :- 4,0 m 130 kg AU :- 4,5 m 141 kg AU :- 5,0 m 152 kg AU :- 6,0 m 187 kg AU :- 20 ofabskara.se

21 stallprodukter Diagonalfronter & bogstödsfronter Diagonalfront till ungdjur Diagonalfront anpassad för ungdjur, mindre avstånd än vår Oblique front. Horisontella rör 60,3x2,9 mm, Diagonalrör 42,4x2,3 mm. Höjd 100cm. Avstånd mellan diagonalrör ca. 32cm. Lämplig för djur mellan 6-18 mån. Stolpar och 940mm Ø60mm beslag tillkommer, se sidor Ø42mm Antipassage vid sidorna. Antal ätplatser Längd Installationslängd Ätplatsbredd Vikt Art.nr. Pris 6 3,0 m cm 50 cm 41 kg :- 9 4,0 m cm 44 cm 62 kg :- 12 5,0 m cm 41 cm 79 kg :- 15 6,0 m cm 40 cm 94 kg :- Diagonalfront Oblique En säker front som passar till alla storlekar av djur. Mycket lite foderspill. Horisontella rör 60,3x3,2 mm, höjd 100 cm. Diagonalrör 42,4x3 mm. Antipassage vid sidorna. Inbyggnadsmått ställbart 25cm. Avstånd mellan diagonalrör ca. 40cm. Stolpar och beslag tillkommer, se sidor mm Storsäljare Ø42mm Ø60mm Antipassage vid sidorna. Antal ätplatser Längd Installationslängd Ätplatsbredd Vikt Art.nr. Pris 4 2,5 m cm 62 cm 36 kg PO :- 5 3,0 m cm 60 cm 42 kg :-* 8 4,0 m cm 50 cm 58 kg PO :- 10 5,0 m cm 50 cm 75 kg PO :- 12 6,0 m cm 50 cm 90 kg PO :- * Tillverkas av Patura Bogstödsfront Feston En utmärkt front till stora tjurar och djur med horn. Horisontella rör 60,3x3,2 mm, bogstöd 42,4x3mm. Antipassage mellan bogstöd. Höjd 100cm Inbyggnadsmått ställbart 25cm. Stolpar och beslag tillkommer, se sidor Den här fronten gillar jag för jag har fått behålla mina horn. 940mm Ø42mm Ø60mm Antal ätplatser Längd Installationslängd Ätplatsbredd Vikt Art.nr. Pris 6 4,0 m cm 67 cm 66 kg PT :- 7 5,0 m cm 71 cm 91 kg PT :- 8 6,0 m cm 75 cm 107 kg PT :- ofabskara.se 21

22 Stallprodukter Diagonalfronter, nackbom och separationsgrindar Diagonalfront till kalv Nackbom för kalvar, ungdjur Ø42mm Ø27mm 760mm 360mm Ø60mm Ø42mm Stöd finns på 4 och 5m. Ø49mm En säker front som passar för kalvar upp till 6 månader. Mycket lite foderspill. Horisontella rör 42mm. Diagonalrör 27mm. Höjd 80cm. Avstånd mellan diagonalrör upptill och nertill är ca 24-26cm. Avstånd mellan diagonalrör diagonalt är ca 20-22cm. Monteras ca 35cm från klövpall till undre rör. Stolpar och beslag se sid. 24. Platser Längd Inst. längd Vikt Art.nr. Pris 5 2,0m 1,87-2,07m 21kg VE :- 7 2,5m 2,37-2,57m 25kg VE :- 9 3,0m 2,87-3,07m 30kg VE :- 12 4,0m 3,87-4,07m 40kg VE :- 16 5,0m 4,87-5,07m 56kg VE :- Teleskopisk 2-rörsbom för ungdjur. Hondel rör 60,3 x 3,2mm. Handel rör 48,3 x 3,0mm. Höjd utv. 42cm. Monteras ca 78cm från golv till undre rör. Stolpar och beslag se sid. 24. Längd Install. längd Vikt Art.nr. Pris 2-3 m 1,70-2,80 m 26 kg LO :- 3-4 m 2,70-3,80 m 34 kg LO :- 4-5 m 3,70-4,80 m 42 kg LO :- 5-6 m 4,70-5,80 m 50 kg LO :- Grind separation Ø42mm Grind separation Ø42mm 108cm 760mm Ø27mm Ø27mm Med stående rör. Ø42,3 x 3mm över och under. Invändigt Ø27mm rör. Grinden går utmärkt att kapa till önskad längd. Höjd 112cm. Röravstånd 75mm. Stolpar och beslag se sid. 24 c/c stolpar Inst. längd Vikt Art.nr. Pris 300 cm 2,83-2,93m 43 kg CC :- 400 cm 3,83-3,93m 58 kg CC :- 500 cm 4,83-4,93m 79 kg CC :- Med stående rör. Rör Ø 42,3x3mm, över och under. Invändigt Ø 27mm rör. Grinden går utmärkt att kapa till önskad längd. Höjd 80cm. Röravstånd 105mm. Stolpar och beslag se sid 24 c/c stolpar Inst. längd Vikt Art.nr. Pris 300 cm 2,83-2,93m 30 kg VE :- 400 cm 3,83-3,93m 44 kg VE :- 500 cm 4,83-4,93m 57 kg VE :- 22 ofabskara.se

23 Stallprodukter Ätfronter, grindar, tråg och foderhäck Grindar, ätfronter, tråg och tillbehör för kalvar upp till 6 månader. VE2551 RA0701 PN4615 VE2507 TR2590 TR2582 Safety Säkerhetsgrind Safety för kalvar. Ställbar halsvidd, levereras med hinkhållare. Samma konstruktion som den större grinden (se ätfronter). Horisontella rör Ø42,4x3mm, invändiga rör Ø 27x2mm. Stolpar och beslag se sid 24. Platser Bred c/c stolpar Vikt Art.nr. Pris 4 2,06 m 49 kg VE :- 5 2,52 m 60 kg VE :- 6 3,00 m 72 kg VE :- 8 4,00 m 98 kg VE :- 10 5,00 m 130 kg VE :- TR2590 TR2582 Grind teleskop portillion 4 Rör Ø42,4x3mm, teleskopdel Ø34x3mm, höjd 85cm. Stolpar och beslag se sid 24. Längd Vikt Art.nr. Pris cm 15 kg PN : cm 19 kg PN : cm 28 kg PN :- Skjutregel för montering (se sid.10) Art.nr. PN9982 Pris: 185:- Tråg Tråg för montering på hinkhållare till kalvsäkerhetsgrinden. Ätplatser Vikt Art.nr. Pris 4 17 kg VE : kg VE : kg VE : kg VE : kg VE :- Fodertråg Antipassage vid sidorna. Kraftigt material, se vikten. Fodertråg för montering på grind. Längd 660 mm, bredd 430 mm, höjd 500 mm, bredd nertill 170 mm. Vikt 11kg. Art.nr. RA0720 Pris: 395:- ofabskara.se 23

24 Stallprodukter Stolpar och beslag Tillbehör till grindsystem för kalvar upp till 6 månader Stolpe Oktogon Ø76 mm Jourdains världsnyhet! På grund av sin åttakantiga form kan den inte vrida sig och ger då en stabil montering av grindar och tillbehör. Tillverkade av fyra millimeter tjockt höghållfast stål. Stolpe Oktogon Observera! Nedgjutningshylsan och stolpe skall monteras enligt nedan. 4D Det runda partiet på stolpen indikerar rikningen. 3 mm 3D 1D Ø 76mm för bultning 130cm. Bultplatta utvändig 200x200mm, c/c bulthål 160mm,hålen är ca. 14,5mm. Vikt: 10kg. Art.nr. TR2590 Pris: 560:- Ø 76mm utan tillbehör 165cm, 130cm 165cm vikt: 8kg. Art.nr. TR2580 Pris: 350:- Beslag för stolpe Oktogon Bultning av beslag för stolpe Oktogon 76mm. Jourdain. 2D Beslag Beslag Stolparna är varmgalvaniserade. Hylsa för nedgjutning 1-vägshängen. Vikt: 1,1kg. Art.nr. TR2581 Pris: 110:- 2-vägshängen. Vikt: 1,6kg Art.nr. TR2582 Pris: 130:- Instickshylsa med tätning för stolpe Oktogon. Utv. Ø 95mm, längd 300mm för nedgjutning. Art.nr. TR4176 Pris: 110:- Beslag Beslag Täcklock 3-vägshängen. Vikt: 2,0kg Art.nr. TR2583 Pris: 155:- 4-vägshängen. Vikt: 2,6kg Art.nr. TR2584 Pris: 180:- Täcklock för instickshylsa vikt 1kg Art.nr. TR1611 Pris: 100:-/st Beslag Regelhållare Vägg eller stolpfäste kompl. 2-vägs vinkel. Vikt: 1,6kg Art.nr. TR2585 Pris: 135:- För låsning av grind. Vikt: 1,0kg Art.nr. VE2575 Pris: 110:- Obs! Denna passar perfekt till kalvgrindar. Vikt: 1,8kg Art.nr. VE2502 Pris: 175:-/par 100mm 135mm 24 ofabskara.se

25 Stallprodukter Gårdsgrindar Gårdsgrindar Flexi Barriere JOURDAINs teleskopiska grindar är tillverkade av stålrör dim. 42x2,6mm, teleskopdelen är tillverkad av stålrör dim. 34x2,6mm horisontellt har grinden 5st rör. Hängande gavel är tillverkad av hålprofil 45x45x3mm. Öppningsdelen har 2st. mycket kraftiga skjutreglar. Avstånd mellan horisontella rör är 230mm. Vertikala förstärkningsrör i grinden dim. 34x2,6 mm. Gångjärn i grindens nedre del är öglebult med 2st muttrar för justering av grind,16mm hål för tapp. Svetsat plattjärn i övre ändan 50x10mm avrundat utåt för frigång som gångjärn. Teleskopgrindarna är flexibla och passar alltid perfekt. Grindarna är konstruerade för många års användning och tål hårda påfrestningar. Lämpliga vid vägar, beteshagar och passager som behöver öppnas eller stängas. Varmgalvanisering ger ett utmärkt korritionsskydd och håller sig snygga år efter år. Porte-Grinden levereras, med öglebult och 2 låsanordning (skjutreglar). PANNEAU-Grinden levereras med 2st öglebultar för montering mellan 2 stolpar. Stolpar och beslag beställes separat. Se sidor Flexi Barriere-Porte Flexi Barriere-Porte - Öppningsbar. Totalhöjd = 115cm Längd Install. längd Vikt Art.nr. Pris 2-3 m cm 42 kg BH :- 3-4 m cm 53 kg BH :- 940mm 45mm 230mm Ø42mm Ø34mm 4-5 m cm 68 kg BH :- 5-6 m cm 80 kg BH :- Flexi Barriere-Panneau Flexi Barriere-Panneau - För fast montage. Totalhöjd = 115cm Längd Install. längd Vikt Art.nr. Pris 230mm 45mm 2-3 m cm 42 kg PN :- 3-4 m cm 53 kg BH :- 940mm 45mm Ø42mm Ø34mm 4-5 m cm 68 kg BH :- 5-6 m cm 80 kg BH :- Grindar Portillion Portillon teleskopiska grindar är lämpliga att använda för kalvar eller genomgångar. Även lämpliga att montera ute vid vägar, beteshagar och andra passager. Teleskopiska grindar är tillverkade av stålrör 42x2,6mm. Teleskopdelen är tillverkad av stålrör 34x2,6mm. Hängande gavlar är av hålprofil 45x45x3mm. Flexibelt system Varmgalvaniserade Grindarna är tillverkade av Jourdain i Frankrike. Grindar Portillion Handel för vattenkopp Handel för vattenkopp för mont. på Flexi Barrier och Portillion grindar. Vikt: 18kg. Art.nr. BH4352 Tilläggspris: 250:- (Teleskopdel hane utbytes.) Pris: 735:- (För lös del.) 300mm Ø34mm Portillion - För fast montage. Totalhöjd = 115cm Ø42mm Längd Install.längd Vikt Art.nr. Pris cm cm 18 kg PN :- 940mm 45mm 45mm cm cm 24 kg PN : cm cm 42 kg PN :- Skjutregel för montering (se sid.10) Art.nr. PN9982 Pris: 185:- ofabskara.se 25

26 Stallprodukter Kalvhyddor Kalvhydda Kalvbo Stark och Hållbar. Alla kalvhyddorna är tillverkade av 3 separata skikt. Innerskikt är jämt med slät struktur vilket underlättar vid rengörning. Mellanlagret av polyeten ger tillräckligt stabilitet och styrka. Det vita ytterlagret skyddar mot solens strålar och är UVresistent. Dessa 3 lager vid tillverkningen gör kalvhyddorna mycket starka. Solens strålar passerar inte genom materialet, en behaglig temperatur kvarstår i hyddorna, även vid starkt solsken. Växande kalvar ute i friska luften gör att de håller sig friska. För att uppnå detta har vi ett unikt system. Nedanstående 3 punkter. Arbete: Med den avtagbara fronten på förgården, låser du in kalven i hyddan, tippa sedan förgården upp över hyddan och ta bort strö från den öppna ytan. Välbefinnande: Kalvhyddorna har naturlig ventilation. Kalvarna håller sig torra och har alltid frisk luft. Faran med att kalvarna får lunginflammation elimineras. Uppväxt: Välbefinnande ger optimalt växtlighet. Just under den tid kalvarna är som mest mottagliga för infektioner, kommer kalvhyddorna att hjälpa dig att reducera dina kostnader i din verksamhet. På detta sätt uppmuntras och drar du fördel av en stressfri uppväxt för dina kalvar. Regler för kalvar i kalvhyddor Ålder 1-2 veckor 3-8 veckor över 9 veckor Längd på hydda 120 cm 180 cm 200 cm Bredd på hyddan 80 cm 100 cm 120 cm Höjd på hyddan 80 cm En grupp med kalvhyddor är ordinerad, en kalvhydda bara för under 3 kalvar per grupp. Många kalvhyddor för optimerad arbetsekonomi. Användning av avtagbar front på förgården, kalven kan låsas in i kalvhyddan. Du lyfter sedan förgården uppåt över kalvhyddan och kan därefter göra rent. Kalvhyddan kan tippas över förgården. När du tippar kalvhyddan kan du förflytta hyddan på hjulen. 26 ofabskara.se

27 Stallprodukter Kalvhyddor Kalvhydda Standard Kalvhydda för kalvar upp till 2 veckor. Hydda med hardwood tröskel och transporthjul. Förgård uppfällbar med 1st hinkhållare. Förgård 1,5x1,2x1,0m. Liggplats invändigt 1,4x1,05m. Vikt 56kg. Kalvhydda Standard, LxBxH 1,5x1,2x1,25m, 56kg, inkl. förgård. Art.nr Pris: 4.895:- 1 Hinkhållare Art.nr Pris: 80:- 2 Hinkhållare för kalvbar Art.nr Pris: 115:- OBS! Frakttillägg 1 2 Kalvhydda Comfort Kalvhydda för kalvar upp till 8 veckor. Hydda med hardwood tröskel och transporthjul. Förgård uppfällbar med 1st hinkhållare. Förgård 1,5x1,2x1,0m. Liggplats invändigt 1,9x1,10m. Vikt 64kg. Kalvhydda Comfort, LxBxH 2,0x1,2x1,4m, 64kg, inkl. förgård. Art.nr Pris: 5.950:- 3 Hinkhållare Ø285mm, 1kg Art.nr Pris: 80:- 4 Hinkhållare för kalvbar, 0,6kg Art.nr Pris: 115:- OBS! Frakttillägg 3 4 Kalvhydda XL Multi-kalvhydda för upp till 5 kalvar. Hydda med hardwood tröskel och transporthjul. Förgård uppfällbar med 5st hinkhållare. Förfård 2,25x2,25x1,0m. Liggplats invändigt 2,45x2,15m. Vikt 167kg. Kalvhydda XL, LxBxH 2,6x2,25x1,75m. Inkl. förgård, 167kg Art.nr Pris: :- Utan förgård, 98kg Art.nr Pris: :- 5 Hinkhållare med 5st hållare för kalvbar. Vikt 10kg. Art.nr Pris: 1.895:- OBS! Frakttillägg 5 Foderautomat Foderautomat till kalvhydda Standard och Comfort. Med lock och litet högtråg. LxBxH 40x30x70cm. 6 Art.nr Pris: 1.495:- Hink 8 liter Ø28cm, 0,3kg Art.nr Pris: 79:- 7 Hink 5 liter Ø28cm, 0,2kg Art.nr Pris: 45:- 8 Kalvbar med napp, 0,9kg Art.nr Pris: 99:- 285 mm ofabskara.se 27

28 Stallprodukter Kalvbox Kalvboxen Easy-Clean Kalvens in och utgång underlättas av låg höjd på golvet i kalvboxen. Låg höjd, halksäker och uppfällbart golv gör att kalvboxen är säker. Hygieniskt och komfortabelt för kalven. Kalvbox för kalvar upp till två månader. Tillverkade av polyeten PEHD dubbla väggar, slagtåliga och rötsäkra. Lätt att rengöra utan hinder när golvet fälls uppåt. Golvet låses med låspinne då det fälls uppåt. Naturligtvis är detta bästa valet av kalvbox NYHET Sidodel VE2531 Bakre del inkl. låsstång VE2533 Fodertråg 150mm golvhöjd 1450mm Front med dubbla låsbara öppningar VE2532 Spaltgolv, uppfällningsbart vid rengöring VE mm c/c låsstång 1500mm c/c låsstång 1100mm Fodertråg för montering på grind. Längd 660 mm, bredd 430 mm, höjd 500 mm, bredd nertill 170 mm. Vikt 11kg. Art.nr. RA0720 Pris: 395:- 28 ofabskara.se

29 Stallprodukter Kalvbox Sidoväggar är tillverkade av polyeten PEHD. Slagtåliga även i kyla, resistenta mot de flesta kemikalier. Lätt att rengöra. Monterad rygg mot rygg. Kalvbar med napp för upphägning på hållare. Hygienisk & Komfortabelt Ihopmontering med låsstång. - 2 låsbara platser i fronten - 2 hinkhållare för Ø280mm - 1 hållare för napphink - Lätt att öppna Monterad sida vid sida. Lätt att öppna. Kalvbox Easy-Clean Easy-Clean bakre del inkl. låsstång. Vikt 16kg. Art.nr. VE2533 Pris: 595:- NY Easy-Clean sidodel. Vikt 13kg. Art.nr. VE2531 Pris: 1.675:- Easy-Clean frontdel med dubbla låsbara öppningar. Vikt 34kg Art.nr. VE2532 Pris: 1.795:- 1 4 Easy-Clean fäste för montering av sidodel i vägg. Vikt 1kg. Art.nr. VE2539 Pris: 250:- Easy-Clean spaltgolv, uppfällningsbart. Vikt 22kg. Art.nr. VE2535 Pris: 2.190: Foderhäck. Art.nr. RA0720 Pris: 395:- 2 Hink 8liter Ø280mm. Art.nr Pris: 79:- 3 Hink 5liter Ø280mm. Art.nr Pris: 45:- 4 Kalvbar med napp. Art.nr Pris: 99:- ofabskara.se 29

30 STALLPRODUKTER Teleskopiska 3-rörsgrindar Grindar perfekta för hästar Grindar som används i boxar och paddocks för hästar måste inte bara garantera säker inlåsning och enkel hantering utan också uppfylla och garantera att risken för skador elimineras. Dessa grindar rekommenderas därför till hästar och uppfyller dessa krav. Grindarna passar också till mjölkor i lösdrift, i passager och gångar med varierande bredd. Grindarna är varmgalvaniserade och tillverkade av Jourdain. Avstånd mellan rören är 480mm. Nertill finns justerbar öglebult för montering. Porte EX3 Panneau EX3 NY NY Ø60mm Ø60mm 1150mm 480mm Ø60mm Ø60mm 480mm Ø60mm Ø60mm Ø60mm Ø49mm Porte EX3 öppningsbar grind Öppningsbar grind som har 1st kraftig skjutregel. Höjd 115cm. Rördim. hondel 60,3 x 3,2mm. Rördim. handel 48,3 x 3,0mm. Panneau EX3 grind för fast montage Fast grind som lätt går att öppna med våra beslag. Lossa sprinten som hänger i kättingen genom att dra uppåt. Grinden är då möjlig att öppna, den hänger i gaveln som är orörd. Höjd 115cm. Rördim. hondel 60,3 x 3,2mm. Rördim. handel 48,3 x 3,0mm. Öppningsbar grind - Porte EX3 Längd Vikt Art.nr. Pris 2-3 m 47 kg BA :- 3-4 m 59 kg BA :- 4-5 m 71 kg BA :- 5-6 m 85 kg BA :- Grind för fast montage - Panneau EX3 Längd Vikt Art.nr. Pris 2-3 m 50 kg BA :- 3-4 m 62 kg BA :- 4-5 m 74 kg BA :- 5-6 m 88 kg BA :- 30 ofabskara.se

31 STALLPRODUKTER Liggbås Liggbås US Click 1,95m. 1,70m TR mm 380mm 350mm 1 LO3120 TR3190 LO mm 530mm Ø60mm TR3153 LO9936 Skyddslock Bult 10x25mm Har du sett att det blir bara bättre och bättre i vårt stall. Reglerbar muff Platta 100x8mm Bult 12x90mm Liggbås US Click 195cm, vikt 19kg. Art.nr. LO3170 Pris: 530:- Liggbås US Click 170cm, vikt 15kg. Art.nr. LO3105 Pris: 500:- 1 Fäste för mont. på hålprofil, 60x60mm vikt 5,2kg. Art.nr. LO3120 Pris: 150:-/par Tillbehör se sidan 37 Liggbås US Murale Max Längd 2,15m 1 LO mm Ø60mm 390mm LO3170 Detta liggbåset går att montera direkt mot vägg. Beställ fäste för vägg (LO3171) teleskopera in liggbåsbygeln i fästet och dra åt 4 bultar så sitter liggbåset stabilt. Liggbås US Murale 195cm. Vikt 19kg. Art.nr. LO3170 Pris: 530:- Prisvärt alternativ, inga stolpar behövs. Fäste för vägg eller stolpe. Teleskopera LO3170 i fästet. Vikt 6kg. 1 Art.nr. LO3171 Pris: 230:- Tillbehör se sidan 37 ofabskara.se 31

32 STALLPRODUKTER Liggbås Liggbås Texane BLS Liggbås US BLS 2,08m 1,95m, 1,70m 200mm 890mm 460mm 600mm 530mm 390mm 350mm 700mm 850mm Kokomfort 1 1 Liggbås Texane BLS, längd 208cm, Vikt 20kg Art.nr. LO3103 Pris: 560:- Liggbås US BLS, längd 195cm. Art.nr. LO3170 Pris: 530:- Liggbås US BLS, längd 170cm. Art.nr. LO3105 Pris: 500:- 1 Klämma för stolpe. Art.nr. LO3156 Pris: 165:-/par 1 Klämma för stolpe. Art.nr. LO3156 Pris: 165:-/par Dubbelbås Texane & US BLD 2,08 m 460mm Liggbås Texane BLD 890mm 850mm 2 2 1,95 m, 1,70 m 200mm Liggbås US BLD 600mm 530mm 390mm 350mm 700mm Samma liggbås som ovan men monterad som dubbelbås. Här monteras med dubbelklämmor (LO3157) runt Oktogon-stolpen. Obs! Priset för liggbåsen är för endast en sida. Liggbås Texane BLD, längd 208cm, Vikt 20kg. Art.nr. LO3103 Pris: 560:-/st Liggbås US BLD 195cm, vikt 19kg. Art.nr. LO3170 Pris: 530:-/st Tillbehör se sidan 37 Liggbås US BLD 170cm, vikt 15kg. Art.nr. LO3105 Pris: 500:-/st 2 Dubbelklämma för stolpe, vikt 7,2kg. Art.nr. LO3157 Pris: 260:-/par BLD - D står för dubbelsidig. 32 ofabskara.se
