Monteringsbeskrivning Ätfronter. Art.nr MB0005

Transkript

1 Monteringsbeskrivning Ätfronter Art.nr MB0005

2 Innan du börjar och skötselråd. Innan du börjar Vid monteringsstart, se till att erforderliga verktyg och maskiner finns till hands. För att underlätta var olika ätfronter ska placeras finns dessa utmärkta på separat arbetsritning över stallet. På denna finns också noterat frontens höjdläge med plus mått (+). Ätfronterna identifieras till rätt längd med hjälp av kundspecifik arbetsritning.plocklistan. Där framgår vilken längd och höjd en ätfront med ett visst nummer har. Plocklistan används också som ett stöd vid monteringen. Den visar också vilka tillbehör respektive ätfront har. Skötselråd Varmförzinkning ger ett korrosionsskydd som överträffar annan ytbehandling. Ibland kan yttre förhållanden påverka zinkens utseende utan att för den skull försämra korrosionsskyddet. Ex.vis kan så kallad vitblemma (vitrost) uppträda på zinkytan vid fuktig väderlek. Detta förekommer främst innan ett skyddande oxidskikt bildats på detaljen.. Minst en gång per år bör inredningen rengöras och eventuella skador i ytbehandlingen lagas Speciellt utsatta delar, ex.vis där inredningen fuktas av foderrester, gödsel och urin bör ses över noga och ev. ges extra ytbehandling utöver det skydd som varmförzinkningen ger. 2

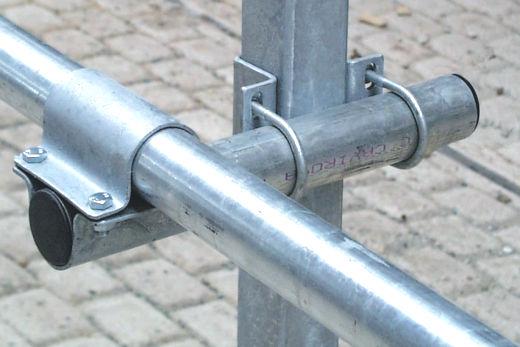

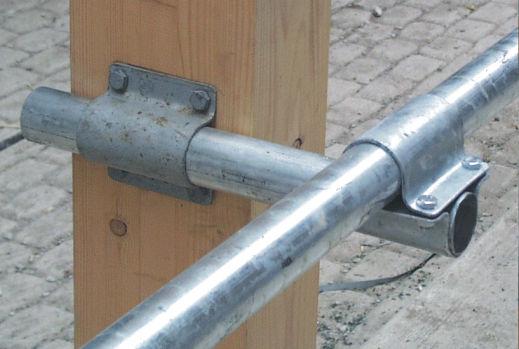

3 Monteringsbeskrivning Ätfront Nackbom Ätfront - Nackbom Mot trästolpe Mot stålstolpe Förslag på monteringshöjder vid montering av ätfront Nackbom Vid samtidig utfodring av kor och kalvar Bara stora djur 3

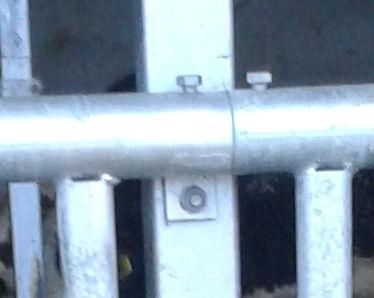

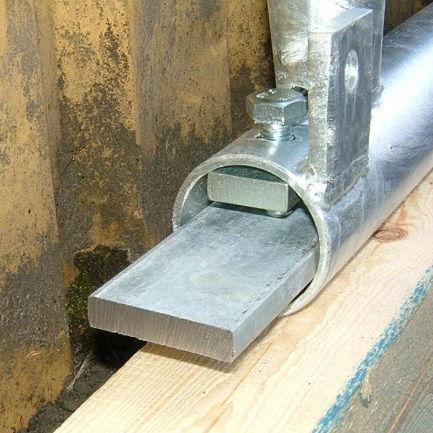

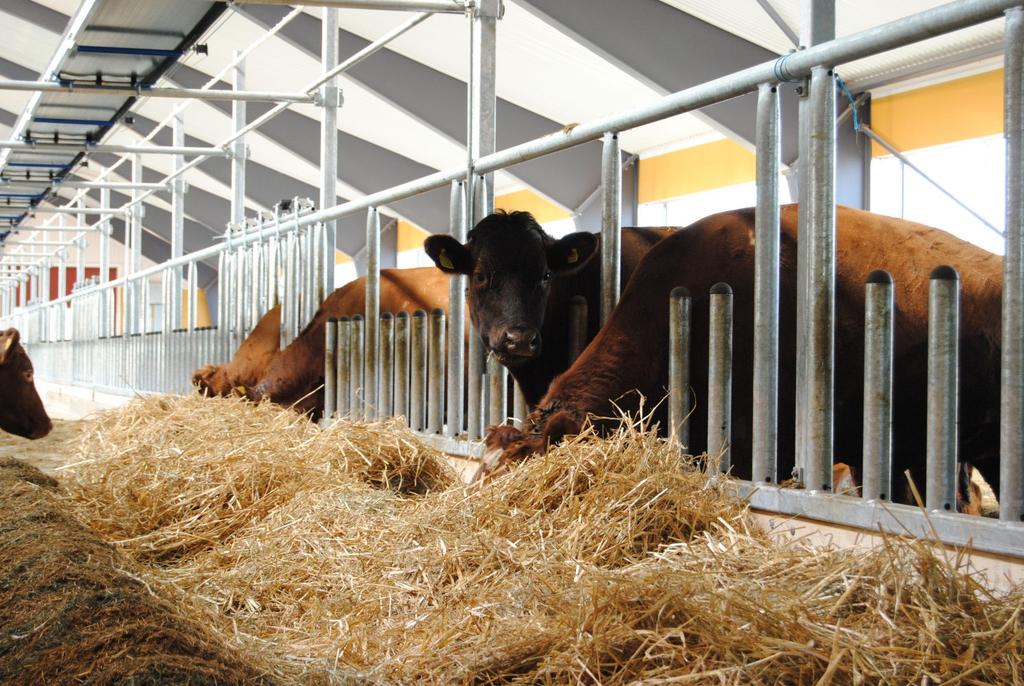

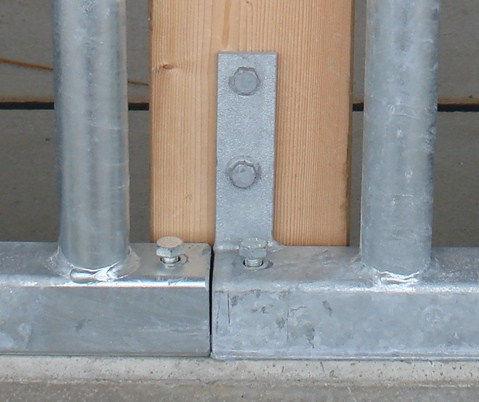

4 Monteringsbeskrivning Ätfronter Ätfronter Självstängande, Pinnfront, Gaffelfront och Diagonalfront skarvas ihop på liknande sätt. Skarven ska vara så nära centrum på stolpen som möjligt. När första fronten i en rad är monterad, skjuts ett skarvjärn av plj 50x10 L:120 mm in till hälften i rören upptill och nedtill. Skarvjärnen låses fast med plattjärnsmutter och bult M12x35. Sedan skjuts nästa front på och monteras på samma vis. Skarvjärnet fixeras med en plattjärnsmutter och bult M12x35. På pinnfronter används bult M12x50 helgängad nedtill på fyrkantsröret. På självstängande fronter används insex- skruv instället för bult. Mot stålstolpe fästs fronten med genomgående bult M10. Hål måste borras i stolpen. Mot trästolpe fästs fronten med franskskruv 10x75 4

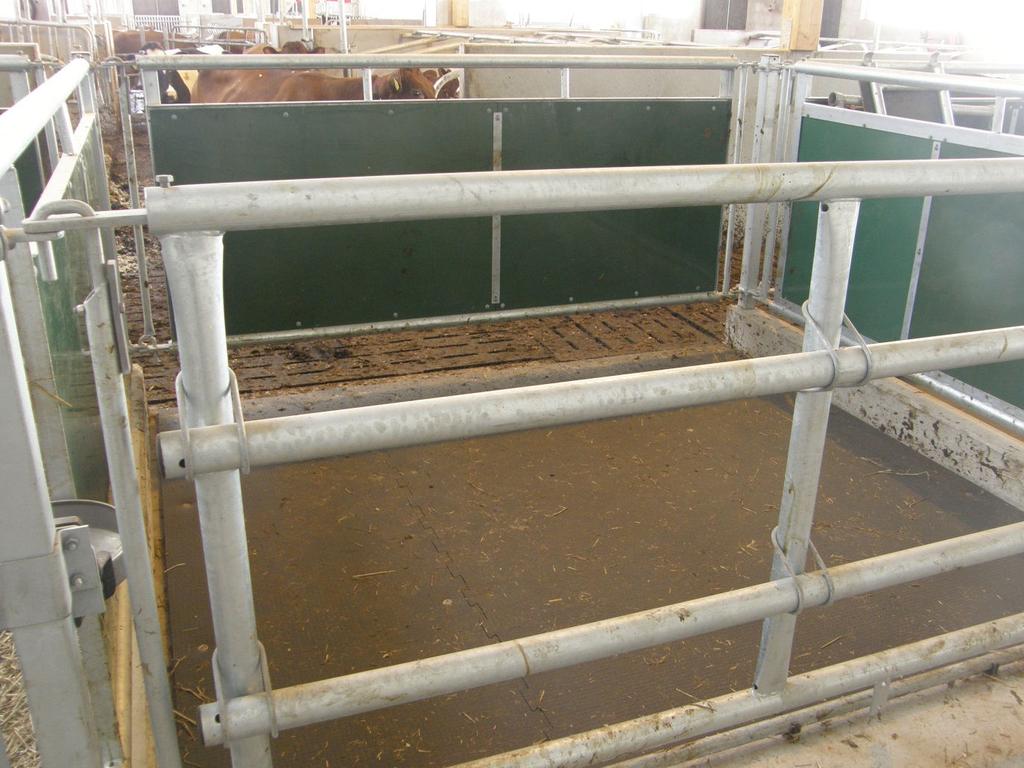

5 Rek. höjder på fronter Bilden visar rek. höjder för montering av fronterna. För vuxna djur bås A = 1500 mm B = 1110 mm (fronten) C = 450 mm För mindre djur bås A = 1400 mm B = 1110 mm (fronten) C = 350 mm A B C Ätfronter - öppningsbara Ätfronterna kan också göras öppningsbara. Då används samma princip som till grindarna med YG-låset (se monteringsbeskrivning grindar). Ena änden måste fungera som gångjärnsände och den andra blir den öppningsbara.. Bilden visar öppningsbar front till kalvningsbox. 5

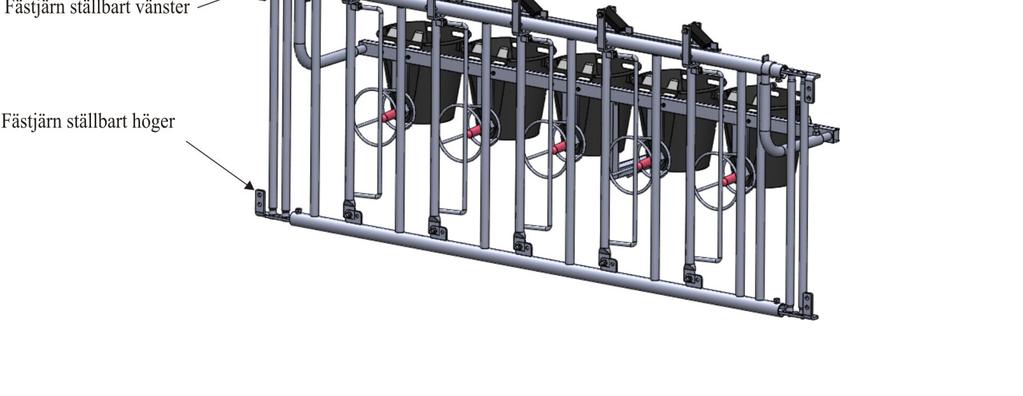

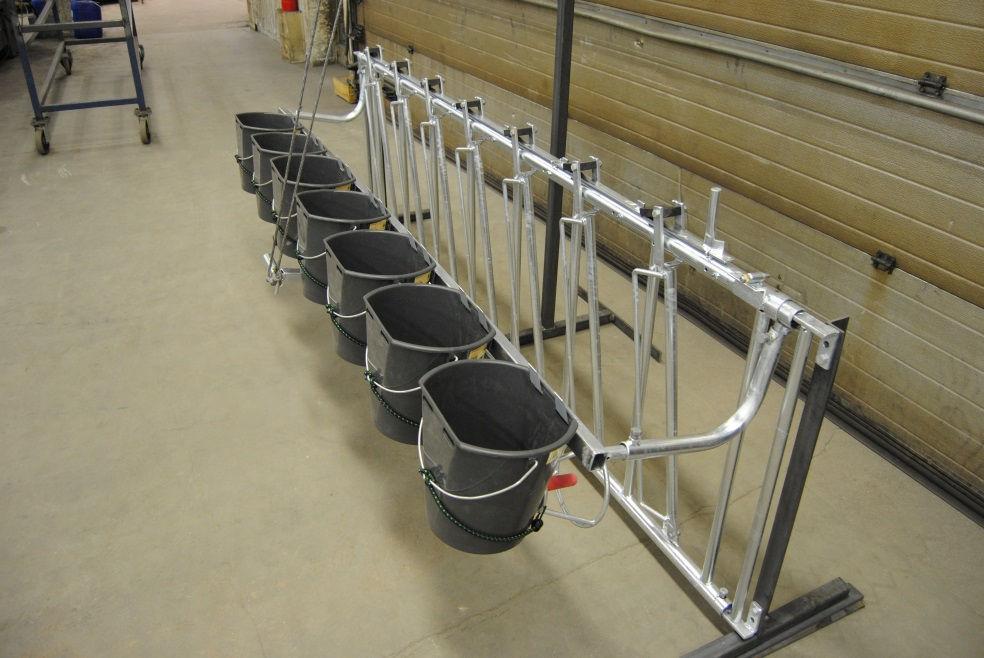

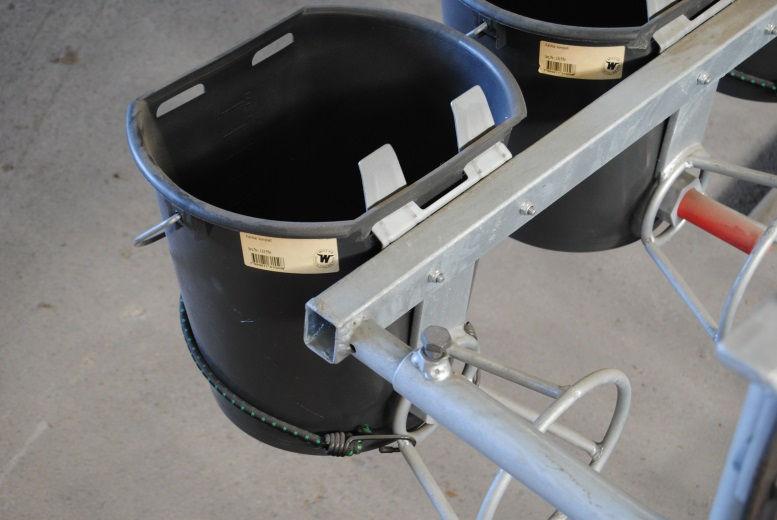

6 Kalvfront Låsbar front med napphinkar för kalvar Med fem, sex, sju eller åtta bås. Kalvfront med 5 bås Fritt mått mellan stolpar min 1940mm Max 2340 mm Kalvfront med 6 bås Fritt mått mellan stolpar min 2270 mm Max 2670 mm Kalvfront med 7 bås Fritt mått mellan stolpar min 2600 mm Max 3000 mm Kalvfront med 8 bås Fritt mått mellan stolpar min 2930 mm Max 3330 mm Hinkhållarramp Kalvbar komplett Hinkhållarramp Gummistropp Bult M6S-H 6x40 A2 Mutter M6 M6LM nyloc A2 låg Svetsmutter M12 Led till hinkhållare Bult M6S-H 8x20 FZV8.8 Vid mindre c/c kapas endast detta fästjärn Bult M6S-H 12x35 FZV 8.8 Utfyllnadsrör Rörbåge till hinkhållare (ramp) Bult M6S-H 12x25 FZV 8.8 5

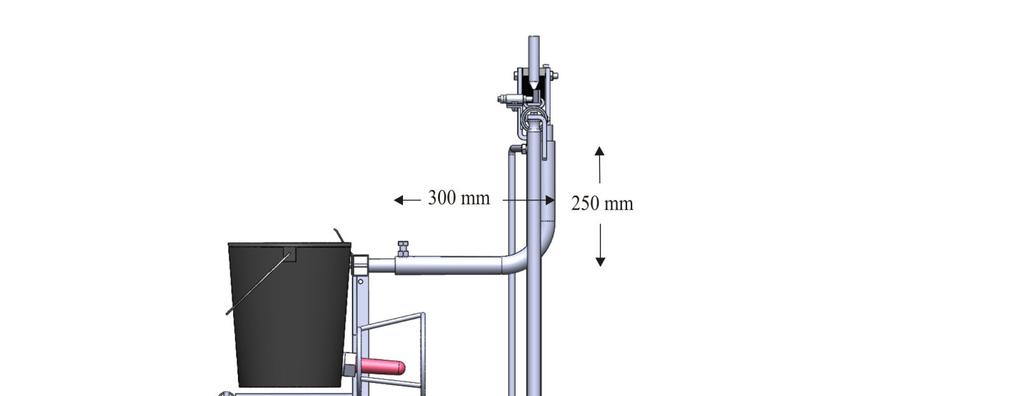

7 Kalvfront 5
