1 DEVIlink CC Styrenhet Intelligent solutions with lasting effects Visit devi.com

2 Table of Contents 1 Inledning Riktlinjer för installation Installationsritning Korrekt installationsritning Felaktig installationsritning Signalförstärkare Installation Förbereda tillägg av enheter Grundinställningar Starta installationsmenyn Skapa rum Lägga till nätanslutna enheter Lägga till serviceenheter nätdrivna Lägga till rumsenheter nätdrivna Lägga till rumsenheter batteridrivna Utföra nätverkstest Slutföra installationen

3 5 Ändra en befintlig installation Lägga till enheter i ett befintligt rum Ändra parametrar för värmereglering Ta bort en rums- eller serviceenhet Fabriksåterställning av DEVIlink CC Wi-Fi och app-uppkoppling Koppla till Wi-Fi Koppla till app Ändra uppkopplade enheter Uppgradera programvaruversionen Varningar Varningsikoner Tekniska specifikationer och godkännanden Radio Equipment Directive Garanti Instruktioner för kassering

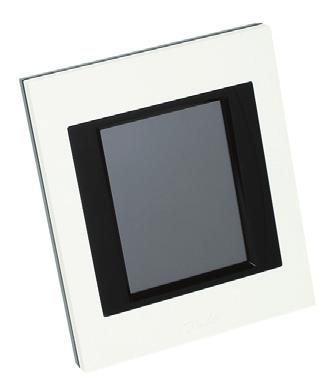

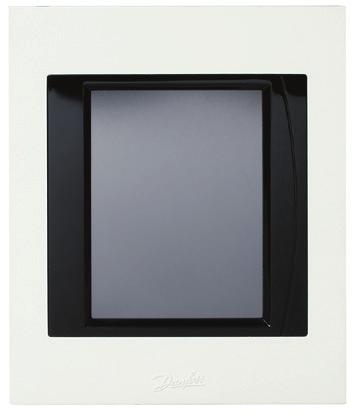

4 1 Inledning DEVIlink CC DEVIlink är ett programmerbart trådlöst styrsystem för värmesystem i enfamiljshus (på upp till ca 300 m 2 ). DEVIlink CC är den centrala styrenheten. Den har en färgpekskärm som du använder för att styra hela systemet. Den här installationsguiden innehåller all information om DEVIlink CC och hur du kommer igång. Här hittar du rekommendationer och tips som du måste ta hänsyn till när du hanterar ett trådlöst system. Här hittar du även en beskrivning av hur du konfigurerar systemet som underlättar en enkel och korrekt systeminstallation. Separata instruktioner följer med de olika! enheterna och innehåller information om hur serviceenheterna och rumsenheterna ansluts till nätverket. I instruktionen hittar du också information om huruvida enheten betraktas som en service- eller rumsenhet. -nyckeln kan användas när som helst under installationen. 4

5 Kontrollera alltid om det finns nya programvaruversioner på innan du påbörjar installationen. Se avsnitt 6, Uppgradera programvaruversion. 2 Riktlinjer för installation Signalstyrkan är tillräckligt stark för de flesta tillämpningar men trådlösa signaler försvagas på sin väg från DEVIlink CC till rumsenheterna och varje fastighet har olika slags hinder. Säkerställ bästa prestanda genom att överväga följande vid planering och installation: Högst 30 meter mellan enheterna när inga hinder förekommer. Mottagarenheter bör placeras på väggen mittemot eller på väggen bredvid sändaren om möjligt. De trådlösa signalerna försvagas av byggnadskomponenter av metall. Armerade betongväggar och -golv försvagar signalernas styrka påtagligt, men nästan alla typer av byggmaterial försvagar signalerna i en viss utsträckning. Hörn i huset kan försvaga de trådlösa signalerna, endera på grund av att avståndet blir större eller på grund av att det inte finns tillräckliga möjligheter för signalerna att reflekteras. 5

6 Obs! Detta är endast riktlinjer eftersom det finns många olika faktorer som påverkar trådlös kommunikation. 3 Installationsritning! DEVI rekommenderar att du tar fram en installationsritning innan du påbörjar själva installationen. 1. Gör en installationsritning där alla rumsenheter finns med (både nätanslutna och batteridrivna). 2. Placera DEVIlink CC centralt i installationsritningen. 3. Lägg också till nödvändiga signalförstärkare (om sådana krävs) i installationsritningen. DEVI rekommenderar att du lägger till minst en signalförstärkare som placeras högst 5 meter från CC. 3.1 Korrekt installationsritning Inga metallföremål förekommer mellan DEVIlink CC och övriga trådlösa DEVI-enheter. DEVIlink CC har placerats så centralt som möjligt på våningsplanet (högst 30 m mellan enheterna då inga hinder förekommer). De trådlösa signalerna går kortast möjliga väg genom väggarna. 6

7 RS-givare (rumsenhet) living connect (rumsenhet) DEVIlink HC (serviceenhet) DEVIlink CC living connect (rumsenhet) 3.2 Felaktig installationsritning Metallföremål förekommer mellan DEVIlink CC och övriga trådlösa DEVI-enheter. DEVIlink CC har inte placerats centralt. Väggarna korsas diagonalt. RS-givare (rumsenhet) living connect (rumsenhet) Danfoss link HC (serviceenhet)!!! living connect (rumsenhet) DEVIlink CC 7

8 3.3 Signalförstärkare En signalförstärkare förstärker den trådlösa signalen när det inte går att etablera en tillräckligt bra anslutning mellan DEVIlink CC och övriga trådlösa nätanslutna DEVI-enheter. Signalförstärkare kan beställas, och har Enummer 088U0230. Placering av signalförstärkare Ritning, enplanshus RS FT living connect HC RS RU CC RS FT RS FT living connect CC central styrenhet FT golvtermostat (rumsenhet) HC hydronisk styrenhet (serviceenhet) RS rumsgivare (rumsenhet) RU signalförstärkare (serviceenhet) living connect radiatortermostat (rumsenhet) 8

9 Genomskärning flervåningshus FT RU RS RS CC FT 4 Installation DEVIlink CC kan antingen installeras med en PSU (fast monterad elkontakt) eller en NSU (nätadapter).! Får ej installeras i badrum Undvik att exponera DEVIlink CC för direkt solljus Installeras på ungefär cm höjd 9

10 UP DEVIlink CC Montera DEVIlink CC med fast PSU Håll PSU-enheten mot väggen ovanför apparatlådan och markera de fyra skruvhålen. Kontrollera att ovankanten är vågrät. UP Borra hål och sätt i plugg. Anslut PSU-enheten enligt kopplingsschemat på baksidan. PSU Sätt fast PSU-enheten med de 4 skruvarna. Anslut inte DEVIlink CC ännu! Montera DEVIlink CC med en NSU Håll monteringsplattan mot väggen och markera de fyra skruvhålen. Kontrollera att ovankanten är vågrät. Borra hålen och sätt i plugg. Sätt fast monteringsplattan med de 4 skruvarna. Anslut inte DEVIlink CC ännu! Anslut NSU-enheten till ett eluttag. NSU 4.1 Förbereda tillägg av enheter När du lägger till en enhet i DEVIlink -systemet får avståndet mellan DEVIlink CC och enheten aldrig överstiga 1,5 m. 10

11 Det finns också ett särskilt monteringsverktyg som kan hjälpa dig med detta batterienheten BSU (DEVIlink Battery Supply Unit). 1. Skjut locket åt sidan och sätt i batterierna. 2. Sätt tillbaka locket och fäst DEVIlink BSU-batteripaketet på baksidan av Devilink CC. 1 0 x ,5 V AA När du är klar för start vrider du brytaren på DEVIlink BSU-enheten till läget PÅ. DEVIlink CC kommer nu att starta. Det tar cirka 30 sekunder. Batteripaket (BSU) kan beställas, ange artikelnr 014G Grundinställningar Välj språk Välj land 1 2 Bläddra ned för att välja Bläddra ned för att välja 11

12 3 Ange datum och tid Ange datum och tid 4.3 Starta installationsmenyn Dra försiktigt loss locket på framsidan av DEVIlink CC genom att dra i yttersidorna. Tryck på [SETUP]-stiftet i 3 sekunder för att starta serviceområdet. 12

13 4.4 Skapa rum DEVI rekommenderar att du skapar alla rum innan du börjar lägga till några enheter. 1 Servicealternativ Rum och enheter 2 Rum och enheter Lägg till nytt rum 3 Redigera rumsnamn Ange/redigera rumsnamn Tips! En lista på rumsnamn hittar du här ABC. 13

14 4.5 Lägga till nätanslutna enheter Anslut enheterna till DEVIlink CC. Börja med enheten närmast DEVIlink CC och arbeta dig sedan utåt. 3:e 2:a 1st 4.6 Lägga till serviceenheter nätdrivna Lägg alltid till dedikerade signalförstärkare först!! Starta alla service- och rumsenheter (både nät- och batteridrivna). DEVIlink CC har stöd för många olika typer av serviceenheter, bland annat sådana som enbart fungerar som enkla PÅ/AV-enheter för annan elektrisk utrustning, signalförstärkare och styrenheter för vattenburen golvvärme och andra undersystem. 14

15 Tryck på [SETUP]-stiftet i 3 sekunder för att starta serviceområdet. 1 Servicealternativ Rum och enheter 2 Rum och enheter Lägg till serviceenhet 3 Lägg till serviceenhet 4 Redigera enhetsnamn Starta registrering Ange/redigera enhetsnamn 4.7 Lägga till rumsenheter nätdrivna En rumsenhet reglerar temperaturen i det rum den är installerad i. Alla rumsenheter måste konfigureras enligt installationsritningen för att signalbanan ska kunna garanteras. Börja med enheten närmast DEVIlink CC och arbeta dig utåt. 15

16 1 Konfigurera rum Rumsenhet 2 Rumsenhet Bläddra ned för att välja 3 Lägg till rumsenhet Starta registrering Rumsenhet 4 Konfigurationen är giltig Tryck på Obs! PÅ/AV-reläer syns endast i slutanvändarmenyn. Obs! DEVIlink CC väljer automatiskt regleringsprincip baserat på den typ av enheter som finns i rummet. Information om hur du ändrar regleringsprincip finns i avsnitt 5.2, Ändra parametrar för värmereglering. 4.8 Lägga till rumsenheter batteridrivna Lägg till batteridrivna rumsenheter för ett rum i taget. 16

17 4.9 Utföra nätverkstest När du är klar med installationen måste du genomföra ett nätverkstest för att säkerställa att kommunikationen är stabil mellan DEVIlink CC och alla enheter som du lagt till. Obs! Genomför inte nätverkstestet förrän du monterat DEVIlink CC på dess slutgiltiga plats och anslutit den. Kontrollera att inga living-enheter (om sådana finns) inte står i monteringsläge. Instruktioner för detta finns i bruksanvisningarna som medföljde living-enheterna. 1. Stäng av batteripaketet. 2. Skjut dit DEVIlink CC på den monteringsplatta du redan satt dit. 3. DEVIlink CC startar nu. 4. Ta bort frontstycket och håll [SETUP]-stiftet intryckt i 3 sekunder för att starta serviceområdet. Om du är osäker på nätverkets prestanda rekommenderas det att du genomför ett nätverkstest innan installationen är helt slutförd. 17

18 1 Servicealternativ Status och diagnostik 2 Status och diagnoser Nätverk 3 Status f. trådlöst nätverk Starta nätverkstest I nätverkstestets slutskede väntar DEVIlink CC på att alla batteridrivna enheter ska sätta igång och rapportera till den. Följ instruktionerna på skärmen. Om nätverkstestet ger godkända resultat behöver du inte göra något mer. Om nätverkstestet visar att kommunikationen går långsamt visas instruktioner på DEVIlink CC som hjälper dig med felsökningen och erbjuder tips för hur du kan förbättra hastigheten. 18

19 4.10 Slutföra installationen Tryck på [SETUP]-stiftet för att slutföra installationen. 1 10:15 5 Ändra en befintlig installation 5.1 Lägga till enheter i ett befintligt rum Ta bort frontstycket och håll [SETUP]-stiftet intryckt i 3 sekunder för att starta serviceområdet. 1 Servicealternativ Rum och enheter 2 Rum och enheter Hantera befintliga rum 19

20 3 Hantera befintliga rum Konfigurera befintligt rum 4 Välj rum Välj rum 5 Konfigurera rum Rumsenheter 6 Rumsenheter Lägg till en enhet 7 Lägg till rumsenhet Starta registrering Fortsätt tills alla nya enheter har lagts till i det aktuella rummet.! Utför ett nätverkstest varje gång du ändrar installationen. 20

21 5.2 Ändra parametrar för värmereglering Ta bort frontstycket och håll [SETUP]-stiftet intryckt i 3 sekunder för att starta serviceområdet. 1 Servicealternativ Rum och enheter 2 Rum och enheter Hantera befintliga rum 3 Välj rum Välj ett rum 4 Konfigurera rum Värmereglering 5 Värmereglering Välj en inställning 21

22 Prognosmetoden: När prognosmetoden aktiveras kommer systemet automatiskt att beräkna vilken starttid som krävs för att inställd rumstemperatur ska kunna uppnås vid önskad tid (det gäller alla typer av uppvärmning). Max golvtemperatur: standardinställning är 35 C (elektrisk golvvärme). Regleringstyp: används bara i samband med elektriska värmesystem. Obs! Använd pinkod [0044] för att ändra mellan följande regleringstyper: Rumsgivare (regleras endast av rumstemperaturen) om endast DEVIlink RS är monterad (vattenburen golvvärme) eller DEVIlink RS + DEVIlink FT (elektrisk värme). Golvgivare (regleras endast av golvtemperatur) om endast DEVIlink FT/S är monterad. Kombination rum/golv (garanterar en lägsta golvvärme och reglerar samtidigt rumstemperaturen) DEVIlink RS + DEVIlink FT/S är monterade. Vid vattenburen golvvärme måste du ta reda på gränsen för den maximala golvtemperaturen som är angiven av golvtillverkaren. Detta kan säkerställas genom att montera en termostatstyrd golvvärmeshunt. 22

23 5.3 Ta bort en rums- eller serviceenhet Rekommenderad metod för att ta bort en enhet: Du kan ta bort enskilda enheter genom att hålla in valfri knapp på enheten samtidigt som du stänger av strömmen. Håll knappen nedtryckt i cirka 5 sekunder när strömmen är ansluten igen. Reservmetod för borttagning av en defekt eller saknad enhet (endast om ovanstående metod inte går att använda): Ta bort frontstycket och håll [SETUP]-stiftet intryckt i 3 sekunder för att starta serviceområdet. 1 Servicealternativ Rum och enheter 2 Rum och enheter Hantera enheter 3 Hantera enheter Ta bort en enhet 4 Ta bort enheter Ta bort strömlös enhet 23

24 Om du vill byta ut en enhet och samtidigt behålla alla inställningarna för den enheten ska du använda funktionen [Byt ut en enhet] och följa instruktionerna på skärmen. Genom att använda den här funktionen överförs alla inställningar från en enhet till en annan. 5.4 Fabriksåterställning av DEVIlink CC! Alla rum och alla tillagda enheter tas bort från systemet! Vi rekommenderar att du tar bort alla enheter, en i taget, innan du gör en fabriksåterställning eller byter ut DEVIlink CC. Ta bort frontstycket och håll återställningsknappen intryckt tills du hör en tydlig ljudsignal. Återställningsknappen hittar du på höger sida av DEVIlink CC. Alla rum tas bort, och DEVIlink CC återställs till fabriksinställningarna. 6 Wi-Fi och app-uppkoppling 6.1 Koppla till Wi-Fi När ett lyckat nätverkstest har genomförts är DEVIlink CC redo att kopplas till ett Wi-Fi-nätverk. 24

25 31 Inställningar 2 Anpassa systemet Wi-Fi och appar 3 Wi-Fi och appar På 4 Tryck. 5 Välj ditt Wi-Fi-nätverk och skriv in lösenordet. 6 Tryck. 6.2 Koppla till app När DEVIlink CC är ansluten till ett Wi-Fi-nätverk med internetuppkoppling kan den kopplas till smarta enheter genom Danfoss Link App. Den här appen är tillgänglig på Google Play och App Store. 25

26 1 Husreglering Inställningar 2 Anpassa systemet Wi-Fi och appar 3 Wi-Fi och appar Appalternativ 4 Appalternativ Lägg till app 5 Lägg till app Anslut app 26 Följ instruktionerna på skärmen. 6.3 Ändra uppkopplade enheter Uppkopplade enheter kan tas bort från systemet utan att alla fjärrinställningar behöver återställas.

27 1 Husreglering Inställningar 2 Anpassa systemet Wi-Fi och appar 3 Wi-Fi och appar Appalternativ 4 Appalternativ Ta bort app 5 Ta bort app Ta bort markerad eller 6 Ta bort app Ta bort alla 7 Uppgradera programvaruversionen Det går att uppgradera DEVIlink -programvaran. Nya programvaruversioner finns på 27

28 Automatisk uppgradering av programvara: Om du har aktiverat Wi-Fi och valt Automatisk uppdatering av programvara kommer DEVIlink att automatiskt uppgradera till den senaste programvaruversionen. Manuell uppgradering av programvara: Ladda ned programvaruuppgraderingen till ett USB-minne och sätt in USB-minnet i USB-porten. 1 Husreglering Inställningar 2 Anpassa systemet Wi-Fi och appar 3 Wi-Fi och appar Appalternativ 4 Appalternativ Programuppdatering 28

29 8 Varningar! Om en varning eller ett larm inträffar visas en gul larmikon på skärmen i vänteläget. Följ beskrivningen nedan för att få mer information. 1! 2 Start Husreglering 3 Husreglering Larm 29

30 8.1 Varningsikoner Varning för låg batterinivå Kritisk batterinivå Låg batterinivå Enheten svarar inte För många döda enheter Värmen avstängd i ett rum Manipuleringsskydd/Begränsningar aktiverade Manuell drift Ikon för golvtemperatur Ikon för rumstemperatur Ikon för TRV 30

31 9 Tekniska specifikationer och godkännanden DEVIlink CC Spänning 15 V DC ±10 % Elförbrukning i standbyläge Skärm Max. 2 W 3,5-tums TFT-pekskärm i färg Omgivningstemperatur -10 till +40 C Förvaringstemperatur -20 till +65 C Kultrycktest, temperatur 75 C Föroreningsgrad Sändfrekvens Räckvidd Max. antal sammanlänkade signalförstärkare Sändningseffekt Programvaruklass IP-klass 21 Mått Vikt 2 (hemmabruk) 868,42 MHz Upp till 30 m 3 Max 1 mw A 125 x 107 x 25 mm 179 g 31

32 DEVIlink PSU (fast inbyggd) Spänning Rekommenderad skyddssäkring V AC 50/60 Hz Max. 16 A Utgångsspänning 15 V DC ±10 % Elförbrukning i standbyläge Maxbelastning Kabelspecifikationer Max. 0,15 W 10 W Rekommenderat: 1,5 mm 2, max. 2 x 2,5 mm 2 DEVIlink NSU (nätadapter) Spänning V AC 50/60 Hz Rekommenderad skyddssäkring Max. 16 A Utgångsspänning 15 V DC ±10 % Elförbrukning i standbyläge Max. 0,3 W Kabellängd 2,5 m Maxbelastning 7 W DEVIlink BSU (batteripaket) Utgångsspänning 15 V DC ±10 % Antal batterier 10 x AA 32

33 DEVIlink CC är testad med avseende på säkerhet och EMCkrav enligt specifikationerna i SS-EN och SS-EN Radio Equipment Directive FÖRENKLAD EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Härmed försäkrar Danfoss A/S att denna typ av radioutrustning DEVIlink CC överensstämmer med direktiv 2014/53/ EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: devi.danfoss.com 11 Garanti 33

34 12 Instruktioner för kassering DEVIlink CC 34
