1 2007:42 Arilds missionshus - fönsterrenovering Antikvarisk kontrollrapport, 2007 Helena Nilsson Regionmuseet Kristianstad Landsantikvarien i Skåne

2

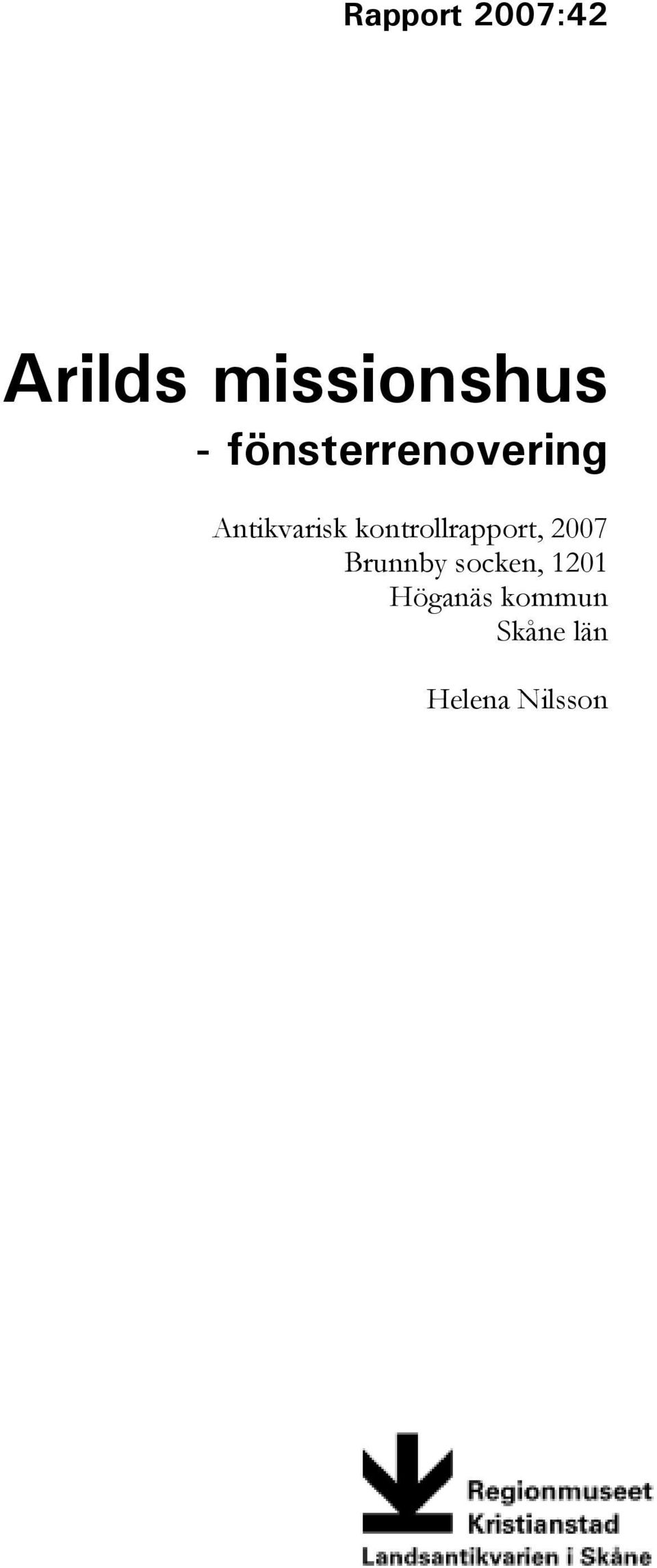

3 Rapport 2007:42 Arilds missionshus - fönsterrenovering Antikvarisk kontrollrapport, 2007 Brunnby socken, 1201 Höganäs kommun Skåne län Helena Nilsson

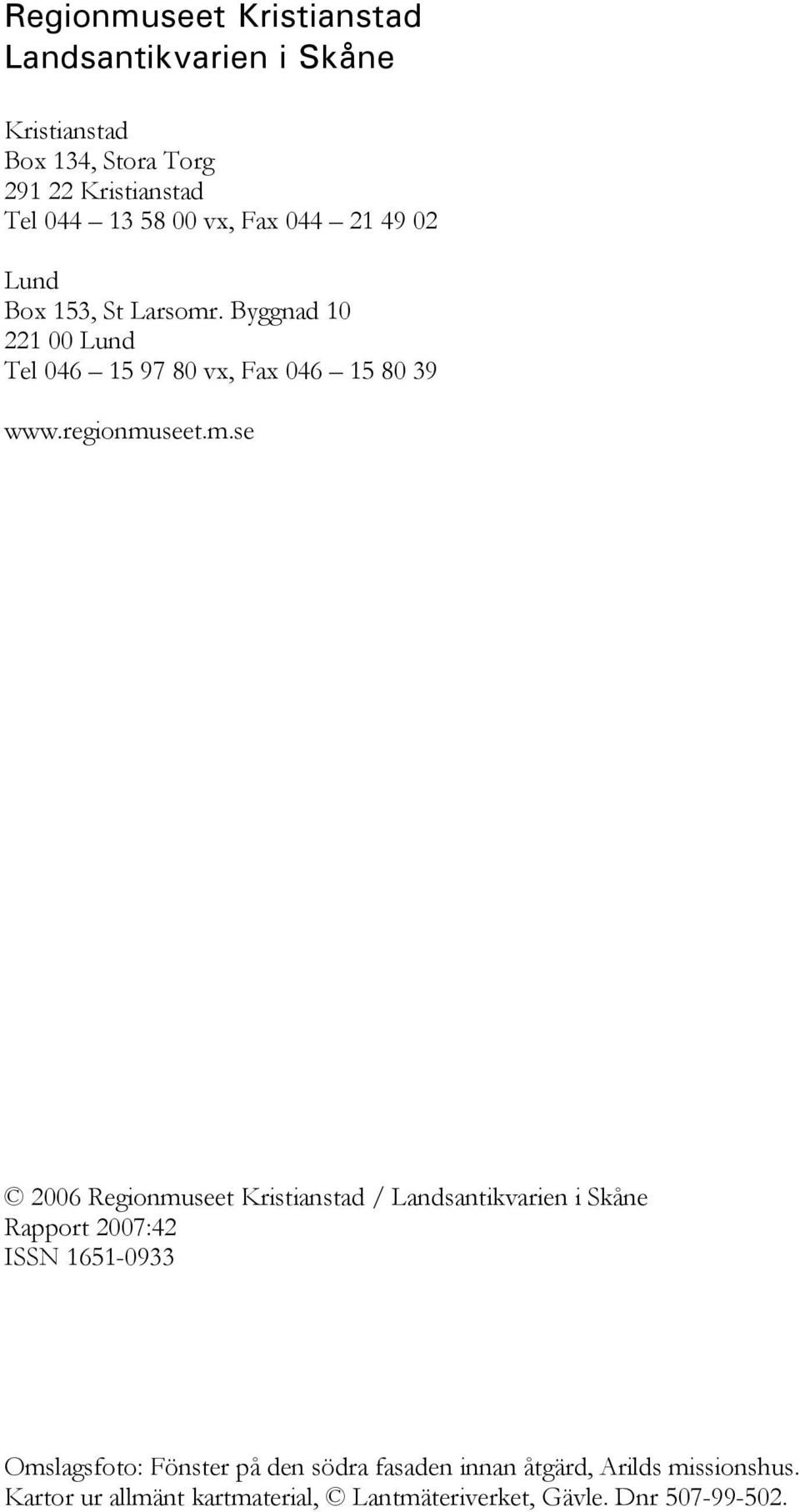

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2007:42 ISSN Omslagsfoto: Fönster på den södra fasaden innan åtgärd, Arilds missionshus. Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

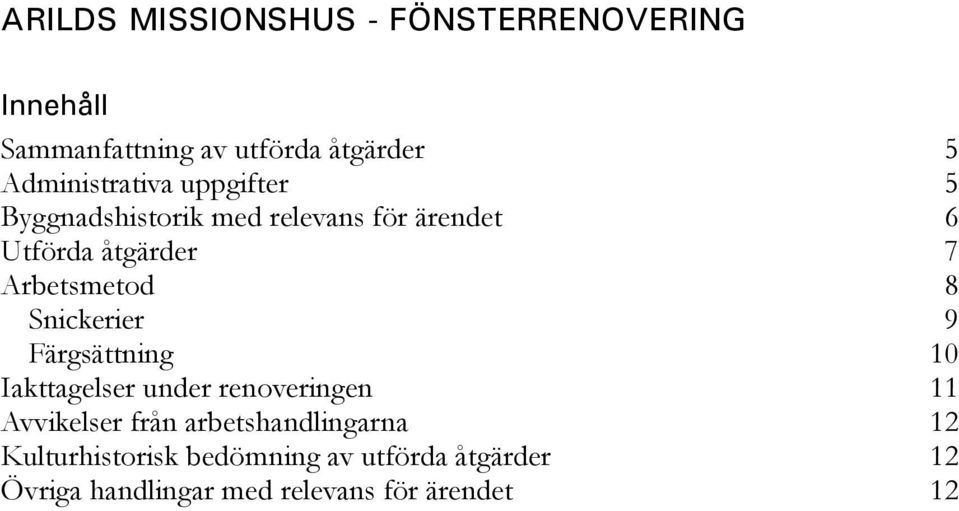

5 ARILDS MISSIONSHUS - FÖNSTERRENOVERING Innehåll Sammanfattning av utförda åtgärder 5 Administrativa uppgifter 5 Byggnadshistorik med relevans för ärendet 6 Utförda åtgärder 7 Arbetsmetod 8 Snickerier 9 Färgsättning 10 Iakttagelser under renoveringen 11 Avvikelser från arbetshandlingarna 12 Kulturhistorisk bedömning av utförda åtgärder 12 Övriga handlingar med relevans för ärendet 12

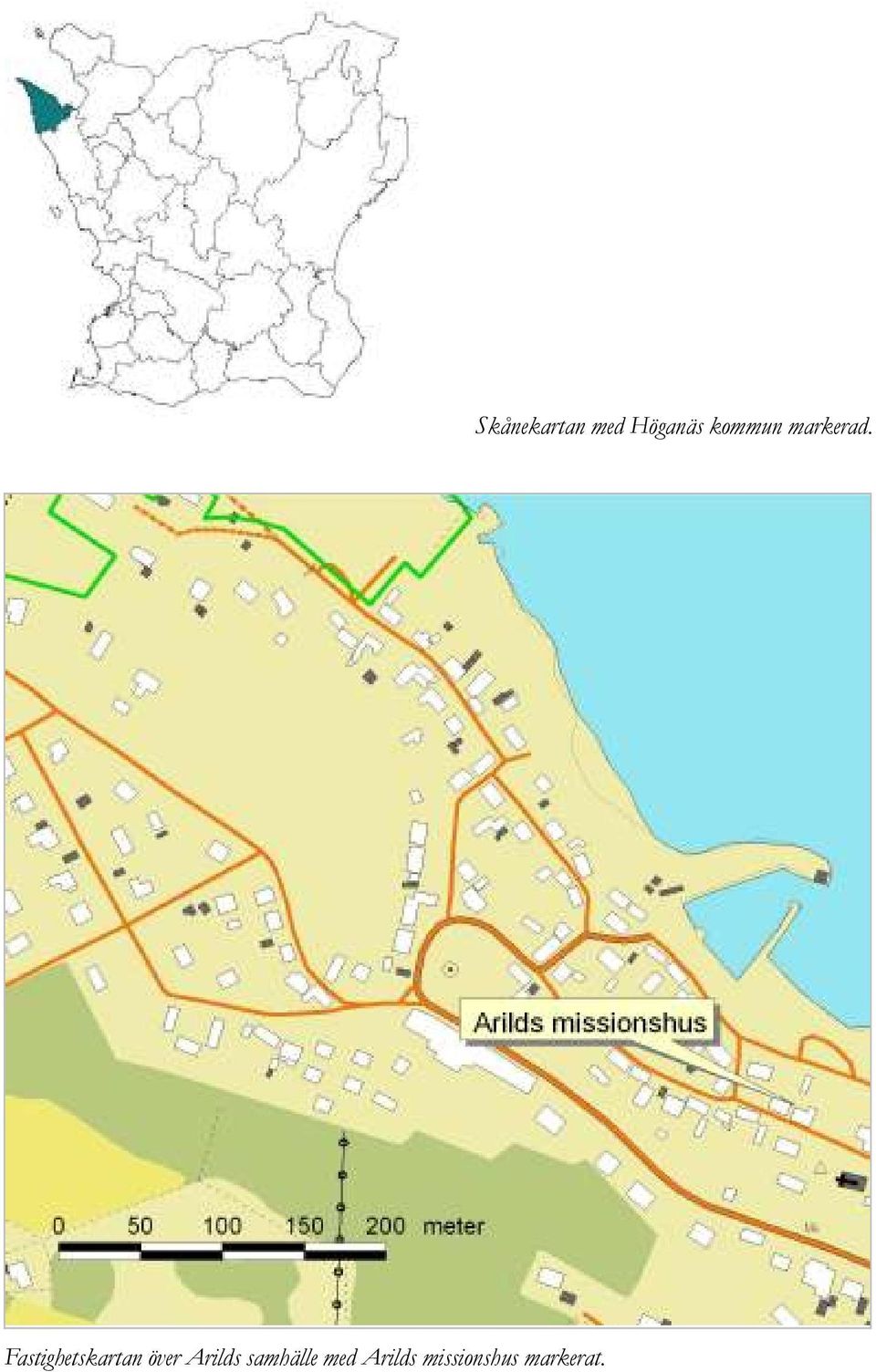

6 Fastighetskartan över Arilds samhälle med Arilds missionshus markerat. Skånekartan med Höganäs kommun markerad.

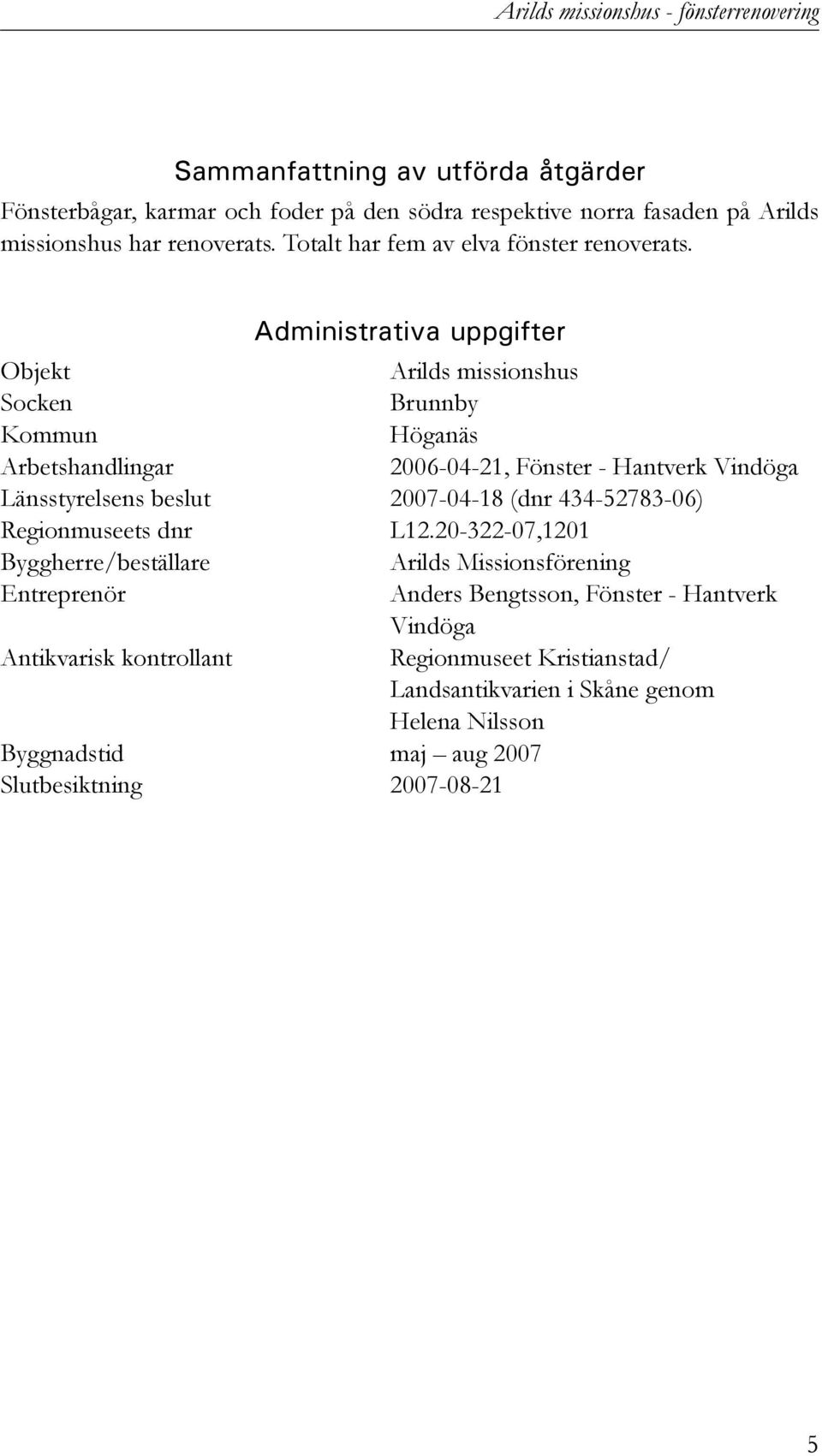

7 Arilds missionshus - fönsterrenovering Sammanfattning av utförda åtgärder Fönsterbågar, karmar och foder på den södra respektive norra fasaden på Arilds missionshus har renoverats. Totalt har fem av elva fönster renoverats. Administrativa uppgifter Objekt Arilds missionshus Socken Brunnby Kommun Höganäs Arbetshandlingar , Fönster - Hantverk Vindöga Länsstyrelsens beslut (dnr ) Regionmuseets dnr L ,1201 Byggherre/beställare Arilds Missionsförening Entreprenör Anders Bengtsson, Fönster - Hantverk Vindöga Antikvarisk kontrollant Regionmuseet Kristianstad/ Landsantikvarien i Skåne genom Helena Nilsson Byggnadstid maj aug 2007 Slutbesiktning

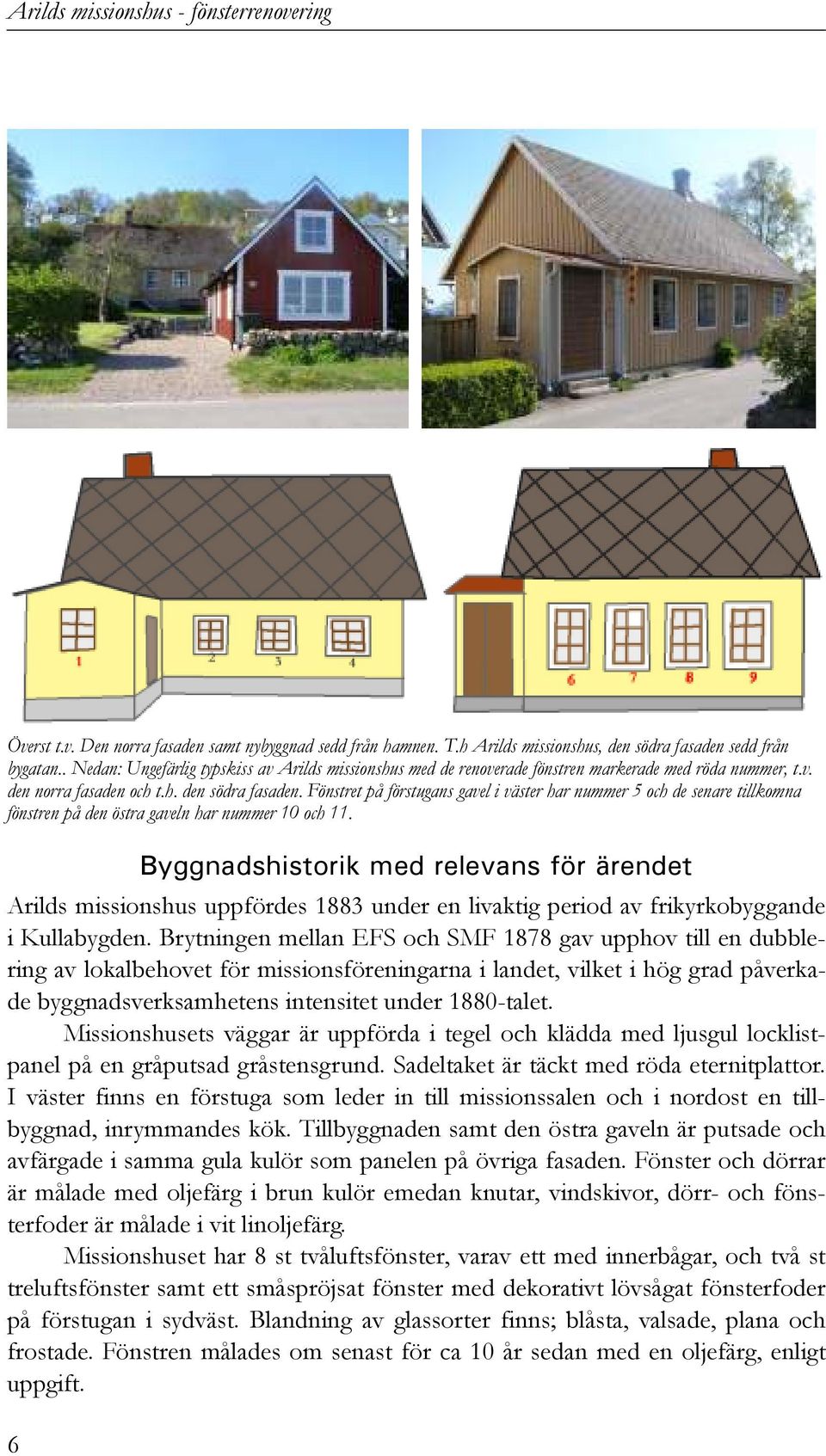

8 Arilds missionshus - fönsterrenovering Överst t.v. Den norra fasaden samt nybyggnad sedd från hamnen. T.h Arilds missionshus, den södra fasaden sedd från bygatan.. Nedan: Ungefärlig typskiss av Arilds missionshus med de renoverade fönstren markerade med röda nummer, t.v. den norra fasaden och t.h. den södra fasaden. Fönstret på förstugans gavel i väster har nummer 5 och de senare tillkomna fönstren på den östra gaveln har nummer 10 och Byggnadshistorik med relevans för ärendet Arilds missionshus uppfördes 1883 under en livaktig period av frikyrkobyggande i Kullabygden. Brytningen mellan EFS och SMF 1878 gav upphov till en dubblering av lokalbehovet för missionsföreningarna i landet, vilket i hög grad påverkade byggnadsverksamhetens intensitet under 1880-talet. Missionshusets väggar är uppförda i tegel och klädda med ljusgul locklistpanel på en gråputsad gråstensgrund. Sadeltaket är täckt med röda eternitplattor. I väster finns en förstuga som leder in till missionssalen och i nordost en tillbyggnad, inrymmandes kök. Tillbyggnaden samt den östra gaveln är putsade och avfärgade i samma gula kulör som panelen på övriga fasaden. Fönster och dörrar är målade med oljefärg i brun kulör emedan knutar, vindskivor, dörr- och fönsterfoder är målade i vit linoljefärg. Missionshuset har 8 st tvåluftsfönster, varav ett med innerbågar, och två st treluftsfönster samt ett småspröjsat fönster med dekorativt lövsågat fönsterfoder på förstugan i sydväst. Blandning av glassorter finns; blåsta, valsade, plana och frostade. Fönstren målades om senast för ca 10 år sedan med en oljefärg, enligt uppgift.

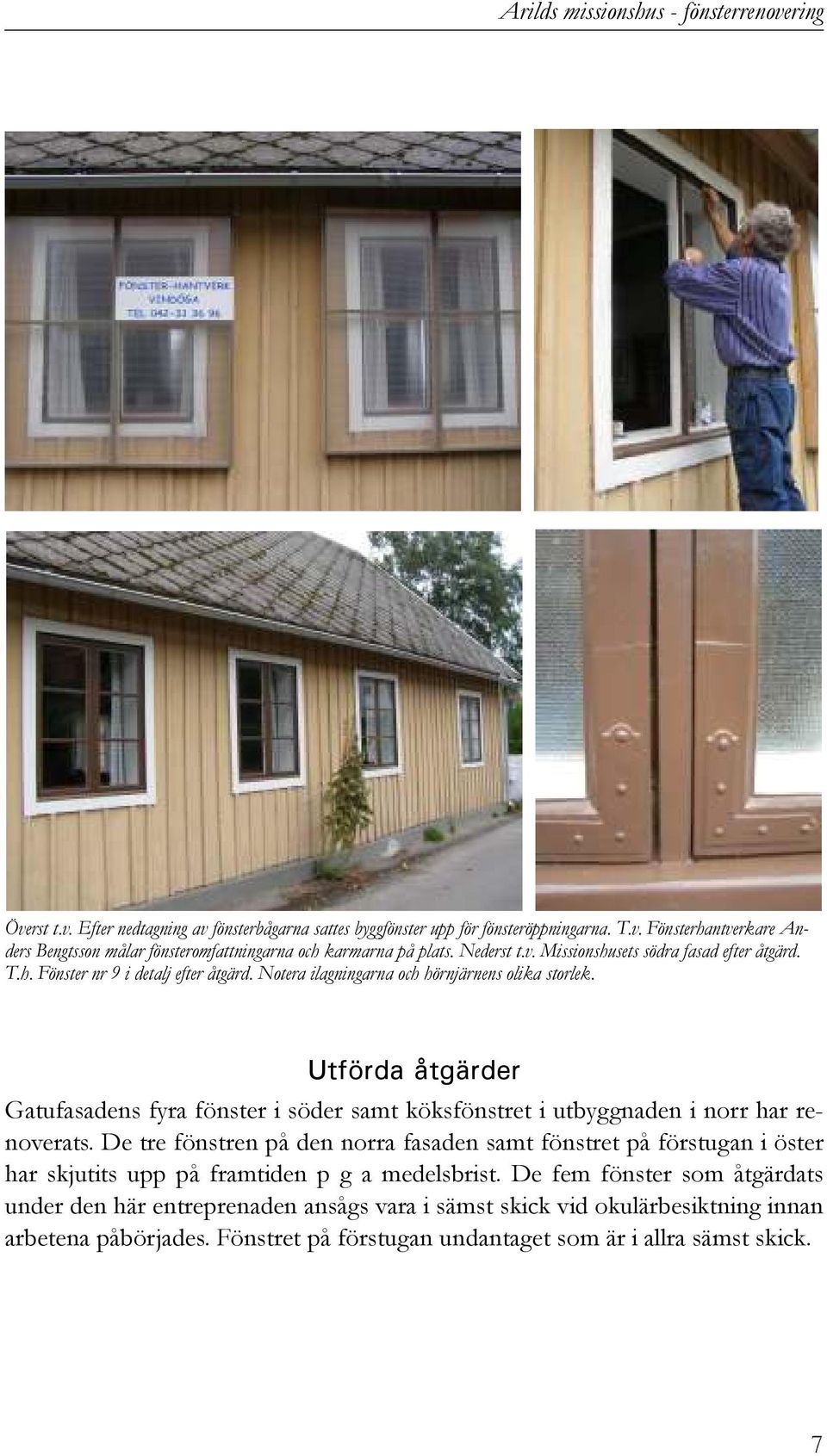

9 Arilds missionshus - fönsterrenovering Överst t.v. Efter nedtagning av fönsterbågarna sattes byggfönster upp för fönsteröppningarna. T.v. Fönsterhantverkare Anders Bengtsson målar fönsteromfattningarna och karmarna på plats. Nederst t.v. Missionshusets södra fasad efter åtgärd. T.h. Fönster nr 9 i detalj efter åtgärd. Notera ilagningarna och hörnjärnens olika storlek. Utförda åtgärder Gatufasadens fyra fönster i söder samt köksfönstret i utbyggnaden i norr har renoverats. De tre fönstren på den norra fasaden samt fönstret på förstugan i öster har skjutits upp på framtiden p g a medelsbrist. De fem fönster som åtgärdats under den här entreprenaden ansågs vara i sämst skick vid okulärbesiktning innan arbetena påbörjades. Fönstret på förstugan undantaget som är i allra sämst skick. 7

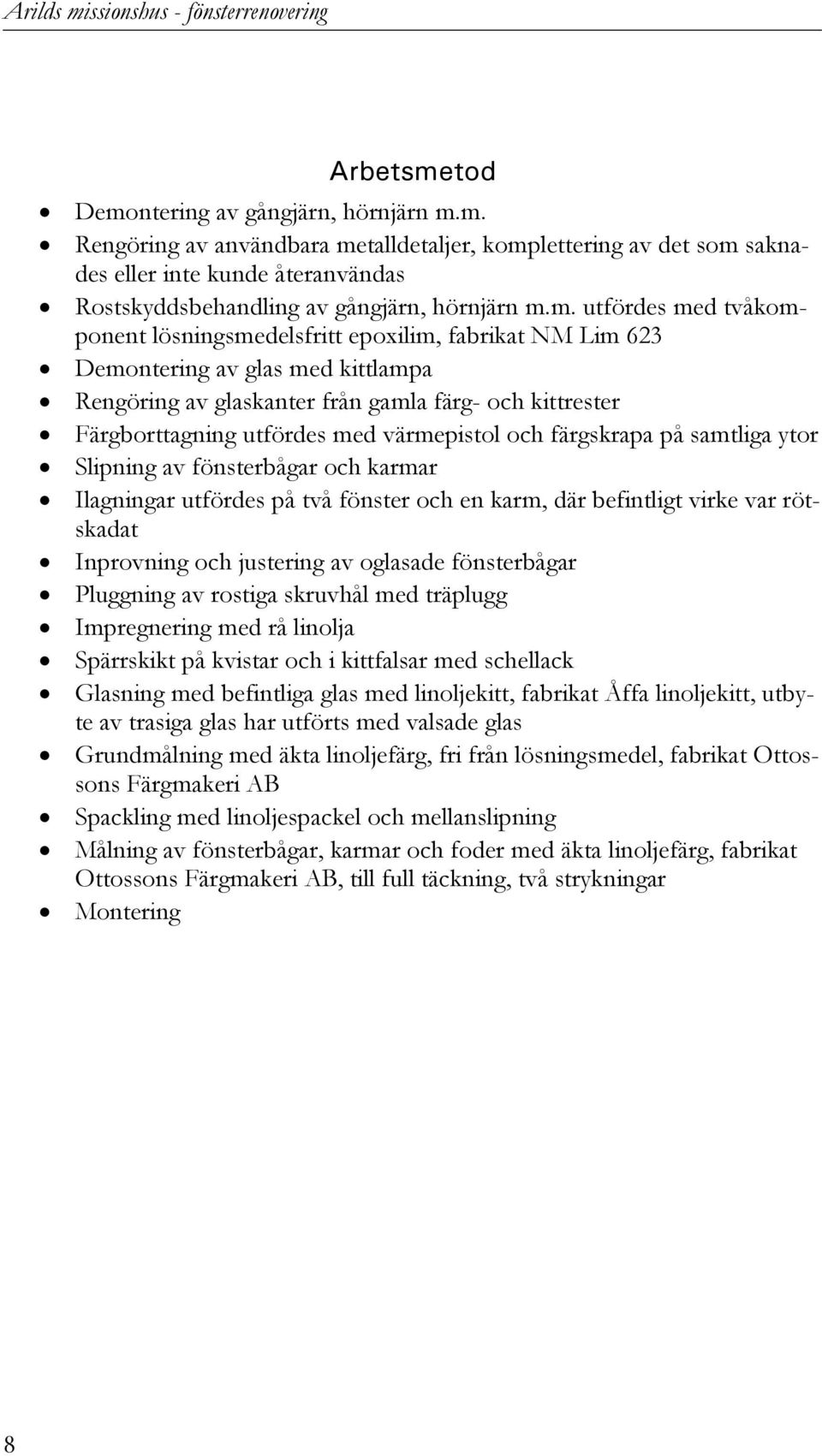

10 Arilds missionshus - fönsterrenovering Arbetsmetod Demontering av gångjärn, hörnjärn m.m. Rengöring av användbara metalldetaljer, komplettering av det som saknades eller inte kunde återanvändas Rostskyddsbehandling av gångjärn, hörnjärn m.m. utfördes med tvåkomponent lösningsmedelsfritt epoxilim, fabrikat NM Lim 623 Demontering av glas med kittlampa Rengöring av glaskanter från gamla färg- och kittrester Färgborttagning utfördes med värmepistol och färgskrapa på samtliga ytor Slipning av fönsterbågar och karmar Ilagningar utfördes på två fönster och en karm, där befintligt virke var rötskadat Inprovning och justering av oglasade fönsterbågar Pluggning av rostiga skruvhål med träplugg Impregnering med rå linolja Spärrskikt på kvistar och i kittfalsar med schellack Glasning med befintliga glas med linoljekitt, fabrikat Åffa linoljekitt, utbyte av trasiga glas har utförts med valsade glas Grundmålning med äkta linoljefärg, fri från lösningsmedel, fabrikat Ottossons Färgmakeri AB Spackling med linoljespackel och mellanslipning Målning av fönsterbågar, karmar och foder med äkta linoljefärg, fabrikat Ottossons Färgmakeri AB, till full täckning, två strykningar Montering 8

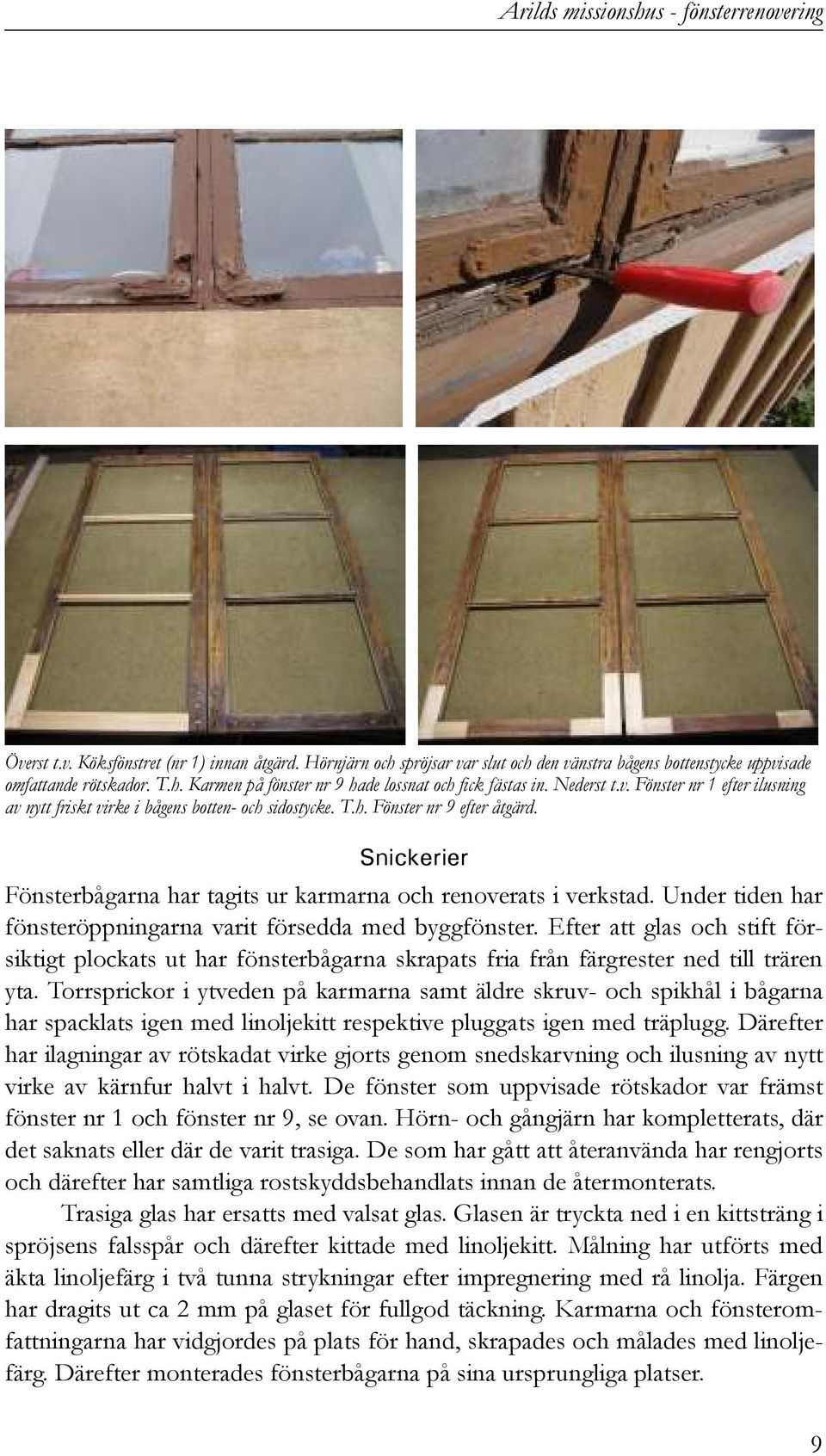

11 Arilds missionshus - fönsterrenovering Överst t.v. Köksfönstret (nr 1) innan åtgärd. Hörnjärn och spröjsar var slut och den vänstra bågens bottenstycke uppvisade omfattande rötskador. T.h. Karmen på fönster nr 9 hade lossnat och fick fästas in. Nederst t.v. Fönster nr 1 efter ilusning av nytt friskt virke i bågens botten- och sidostycke. T.h. Fönster nr 9 efter åtgärd. Snickerier Fönsterbågarna har tagits ur karmarna och renoverats i verkstad. Under tiden har fönsteröppningarna varit försedda med byggfönster. Efter att glas och stift försiktigt plockats ut har fönsterbågarna skrapats fria från färgrester ned till trären yta. Torrsprickor i ytveden på karmarna samt äldre skruv- och spikhål i bågarna har spacklats igen med linoljekitt respektive pluggats igen med träplugg. Därefter har ilagningar av rötskadat virke gjorts genom snedskarvning och ilusning av nytt virke av kärnfur halvt i halvt. De fönster som uppvisade rötskador var främst fönster nr 1 och fönster nr 9, se ovan. Hörn- och gångjärn har kompletterats, där det saknats eller där de varit trasiga. De som har gått att återanvända har rengjorts och därefter har samtliga rostskyddsbehandlats innan de återmonterats. Trasiga glas har ersatts med valsat glas. Glasen är tryckta ned i en kittsträng i spröjsens falsspår och därefter kittade med linoljekitt. Målning har utförts med äkta linoljefärg i två tunna strykningar efter impregnering med rå linolja. Färgen har dragits ut ca 2 mm på glaset för fullgod täckning. Karmarna och fönsteromfattningarna har vidgjordes på plats för hand, skrapades och målades med linoljefärg. Därefter monterades fönsterbågarna på sina ursprungliga platser. 9

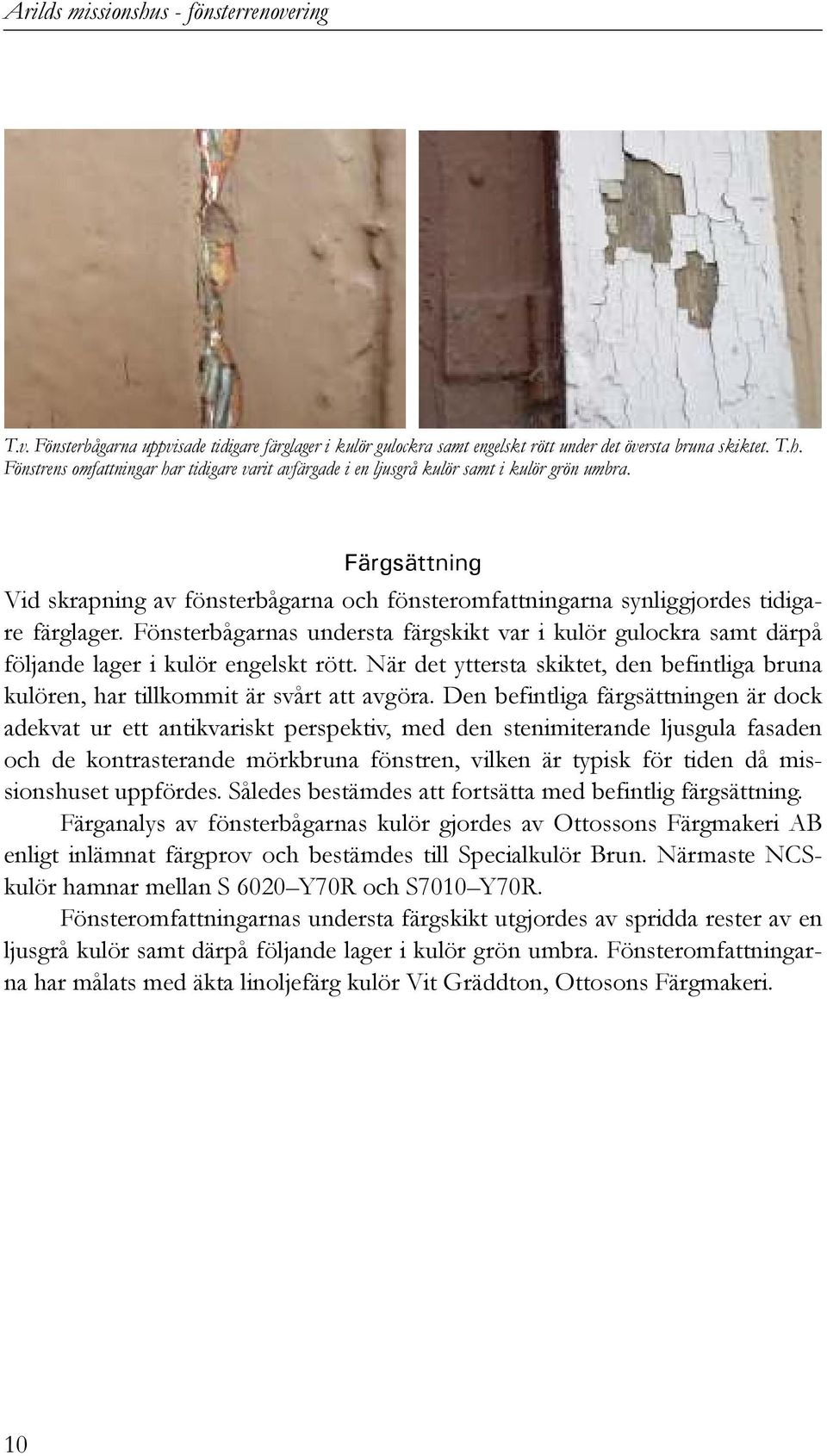

12 Arilds missionshus - fönsterrenovering T.v. Fönsterbågarna uppvisade tidigare färglager i kulör gulockra samt engelskt rött under det översta bruna skiktet. T.h. Fönstrens omfattningar har tidigare varit avfärgade i en ljusgrå kulör samt i kulör grön umbra. Färgsättning Vid skrapning av fönsterbågarna och fönsteromfattningarna synliggjordes tidigare färglager. Fönsterbågarnas understa färgskikt var i kulör gulockra samt därpå följande lager i kulör engelskt rött. När det yttersta skiktet, den befintliga bruna kulören, har tillkommit är svårt att avgöra. Den befintliga färgsättningen är dock adekvat ur ett antikvariskt perspektiv, med den stenimiterande ljusgula fasaden och de kontrasterande mörkbruna fönstren, vilken är typisk för tiden då missionshuset uppfördes. Således bestämdes att fortsätta med befintlig färgsättning. Färganalys av fönsterbågarnas kulör gjordes av Ottossons Färgmakeri AB enligt inlämnat färgprov och bestämdes till Specialkulör Brun. Närmaste NCSkulör hamnar mellan S 6020 Y70R och S7010 Y70R. Fönsteromfattningarnas understa färgskikt utgjordes av spridda rester av en ljusgrå kulör samt därpå följande lager i kulör grön umbra. Fönsteromfattningarna har målats med äkta linoljefärg kulör Vit Gräddton, Ottosons Färgmakeri. 10

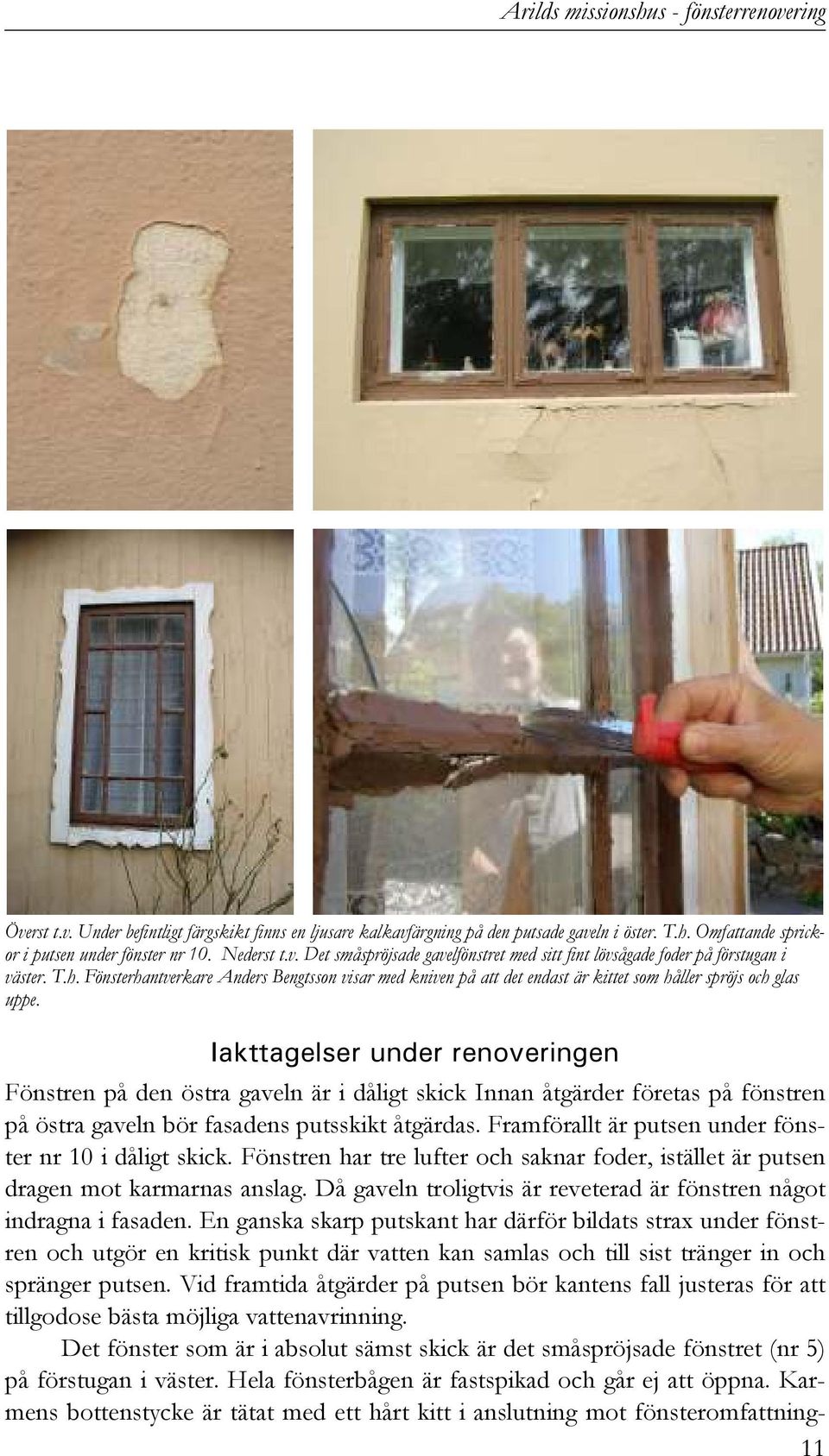

13 Arilds missionshus - fönsterrenovering Överst t.v. Under befintligt färgskikt finns en ljusare kalkavfärgning på den putsade gaveln i öster. T.h. Omfattande sprickor i putsen under fönster nr 10. Nederst t.v. Det småspröjsade gavelfönstret med sitt fint lövsågade foder på förstugan i väster. T.h. Fönsterhantverkare Anders Bengtsson visar med kniven på att det endast är kittet som håller spröjs och glas uppe. Iakttagelser under renoveringen Fönstren på den östra gaveln är i dåligt skick Innan åtgärder företas på fönstren på östra gaveln bör fasadens putsskikt åtgärdas. Framförallt är putsen under fönster nr 10 i dåligt skick. Fönstren har tre lufter och saknar foder, istället är putsen dragen mot karmarnas anslag. Då gaveln troligtvis är reveterad är fönstren något indragna i fasaden. En ganska skarp putskant har därför bildats strax under fönstren och utgör en kritisk punkt där vatten kan samlas och till sist tränger in och spränger putsen. Vid framtida åtgärder på putsen bör kantens fall justeras för att tillgodose bästa möjliga vattenavrinning. Det fönster som är i absolut sämst skick är det småspröjsade fönstret (nr 5) på förstugan i väster. Hela fönsterbågen är fastspikad och går ej att öppna. Karmens bottenstycke är tätat med ett hårt kitt i anslutning mot fönsteromfattning- 11

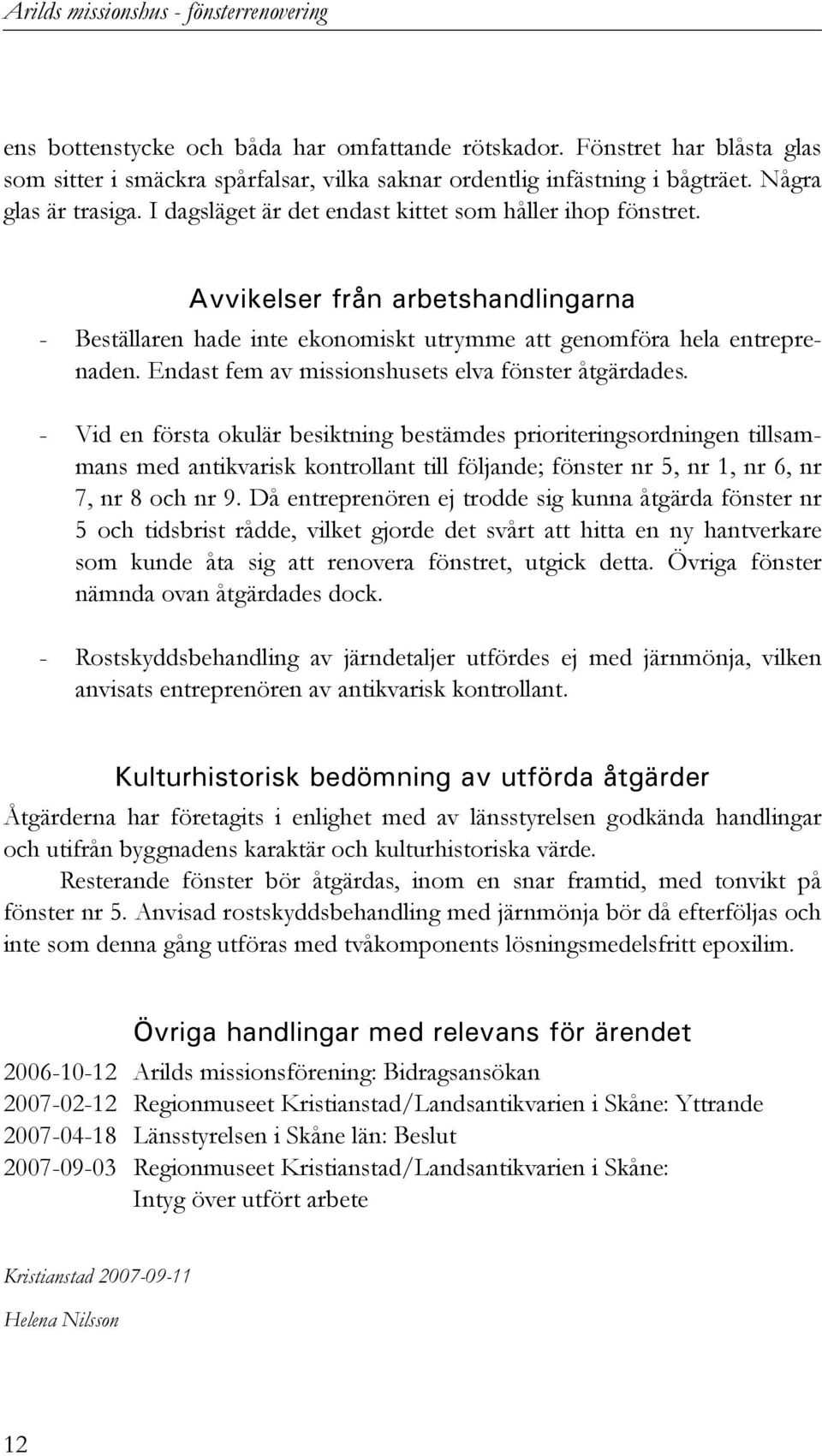

14 Arilds missionshus - fönsterrenovering ens bottenstycke och båda har omfattande rötskador. Fönstret har blåsta glas som sitter i smäckra spårfalsar, vilka saknar ordentlig infästning i bågträet. Några glas är trasiga. I dagsläget är det endast kittet som håller ihop fönstret. Avvikelser från arbetshandlingarna - Beställaren hade inte ekonomiskt utrymme att genomföra hela entreprenaden. Endast fem av missionshusets elva fönster åtgärdades. - Vid en första okulär besiktning bestämdes prioriteringsordningen tillsammans med antikvarisk kontrollant till följande; fönster nr 5, nr 1, nr 6, nr 7, nr 8 och nr 9. Då entreprenören ej trodde sig kunna åtgärda fönster nr 5 och tidsbrist rådde, vilket gjorde det svårt att hitta en ny hantverkare som kunde åta sig att renovera fönstret, utgick detta. Övriga fönster nämnda ovan åtgärdades dock. - Rostskyddsbehandling av järndetaljer utfördes ej med järnmönja, vilken anvisats entreprenören av antikvarisk kontrollant. Kulturhistorisk bedömning av utförda åtgärder Åtgärderna har företagits i enlighet med av länsstyrelsen godkända handlingar och utifrån byggnadens karaktär och kulturhistoriska värde. Resterande fönster bör åtgärdas, inom en snar framtid, med tonvikt på fönster nr 5. Anvisad rostskyddsbehandling med järnmönja bör då efterföljas och inte som denna gång utföras med tvåkomponents lösningsmedelsfritt epoxilim. Övriga handlingar med relevans för ärendet Arilds missionsförening: Bidragsansökan Regionmuseet Kristianstad/Landsantikvarien i Skåne: Yttrande Länsstyrelsen i Skåne län: Beslut Regionmuseet Kristianstad/Landsantikvarien i Skåne: Intyg över utfört arbete Kristianstad Helena Nilsson 12
