1 2009:26 Norra Rörums kyrka nyläggning av spåntak Antikvarisk kontrollrapport, 2008 Heikki Ranta Författare

2

3 Rapport 2009:26 Norra Rörums kyrka nyläggning av spåntak Antikvarisk kontrollrapport, 2008 Norra Rörums socken, 1314 Höörs kommun Skåne län Heikki Ranta

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2008:26 ISSN Omslagsfoto: Norra Rörums kyrka och klockstapel från sydost Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 NORRA RÖRUMS KYRKA NYLÄGGNING AV SPÅNTAK Innehåll Sammanfattning av utförda åtgärder 5 Administrativa uppgifter 5 Byggnadshistorik - med relevans för ärendet 6 Utförda åtgärder 8 Tjärning 9 Avvikelser från handlingarna 10 Kulturhistorisk bedömning av utförda åtgärder 10 Övriga handlingar - med relevans för ärendet 10 Bilaga - Produktintyg 11 Bilaga - Produktblad 13

6 Översikt över Norra Rörums socken med kyrkan markerad. Höörs kommun, Norra Rörums socken ungefärligt markerat.

7 Norra Rörums kyrka nyläggning av spåntak Sammanfattning av utförda åtgärder I december 2008 genomfördes nyläggningen av spåntaket på klockstapeln vid Norra Rörums kyrka. I samband med nyläggningen inspekterades även den underliggande konstruktionen där inga brister kunde konstateras. Det gamla furuspånet ersattes med ekspån. En ny nockbräda tillverkades, likaså nya vindskivor. Dessa nytillverkades i samråd med antikvarisk kontrollant. Det nya spåntaket kommer att tjärstrykas för första gången Administrativa uppgifter Objekt klockstapeln vid Norra Rörums kyrka Socken Norra Rörum (sockennummer: 1314) Kommun Höör Regionmuseet Kristianstad, dnr L , 1314 Arbetshandlingar Factus Gruppen AB, Factus Entreprenad, genom Fredrik Langéen, och Länsstyrelsen i Skåne län, beslut , dnr Byggherre/beställare Höörs församling, genom Claes Sjöberg Entreprenör Factus Entreprenad AB, Ängelholm Projektledare Magnus Ydrestrand Arbetsledare Petter Bengtsson Hantverkare Andrée Fredriksson Antikvarisk kontrollant Regionmuseet Kristianstad/ Landsantikvarien i Skåne, genom Heikki Ranta Byggnadstid december 2008 Antikvarisk slutbesiktning 19 december

8 Norra Rörums kyrka nyläggning av spåntak Klockstapeln vid Norra Rörums kyrka, innan nyläggningen av spåntaket, sedd från S (bilden t.v.) och NO (t.h.). Byggnadshistorik med relevans för ärendet Norra Rörums kyrka med sin 800-åriga historia är en relativt ovanlig kyrkobyggnad. Kyrkans orientering är osedvanlig för en sockenkyrka altaret står i norr, inte mot öster. Den enkla, östvästligt orienterade, romanska kyrkan om- och tillbyggdes under slutet av 1700-talet och slutligen på 1830-talet då kyrkan fick sin nuvarande form. I samband med dessa ändringar fick kyrkan spåntak som senare har ersatts med tegelpannor. Det är viktigt att notera att kyrkan antagligen aldrig har haft ett torn utan kyrkklockorna alltid har hängt i en klockstapel invid kyrkobyggnaden. Den nuvarande klockstapeln byggdes antagligen på 1680-talet då man vid inventeringen 1682 konstaterade att dåvarande klockstapel var fallfärdig och att en ny klockstapel borde byggas. Den enda kyrkklockan var då sprucken och måste gjutas om Sannolikt är att den omgjutna klockan hängdes i en nybyggd klockstapel som synbarligen inrymmer äldre och återanvända byggnadsdelar, såsom ekbjälkar. Återanvändning av sådana rejäla, medeltida ekbjälkar är inte alldeles ovanligt i Skåne, vilket man har kunnat konstatera i regionens undersökta och dendrokronologiskt daterade klockstaplar. 6

9 Norra Rörums kyrka nyläggning av spåntak Den gamla kyrkklockan sprack återigen i början av 1700-talet och göts om 1707 av Lars Wetterholtz i Malmö. Denna är den nuvarande storklockan som väger ca 500 kg. Kyrkans lillklocka skänktes 1728 av häradshövding Erich Magnus Lillienberg (Ågerup). Lillklockan är gjuten av Andreas Wetterholtz, Malmö, och väger ca 350 kg. Klockringningen elektrifierades Klockstapeln har högst sannolikt alltid haft ett spåntak. Det har vid olika tidpunkter förnyats eller bytts ut. I ett förråd vid Norra Rörums kyrka finns det både använda och oanvända ram- och cirkelsågade spån av ek, förmodligen avsedda för taket på klockstapeln och de olika taken på kyrkobyggnaden. Spånen har olika utföranden och mäter ca 40 x 10 cm med varierande tjocklek. Det nu borttagna spåntaket i furu lades förmodligen på 1960-talet. Furuspånen var fastspikade med rostfria spikar och taket omtjärades före 1989 då fakturor, enligt kyrkoarkivet, för rödfärg, tjära och mossdämpning har betalats. Enligt uppgifterna tjärades taket även i början av 2000-talet. Klockstapelns furuspåntak saknade en nockbräda. Den profilsågade vindskivan löpte i liv med spåntakets ytterkant. Höörs församling planerade att tjära furuspåntaket på klockstapeln vid Norra Rörums kyrka under år Vid besiktning ansåg målare Olle Bedbo, Bedbo måleri, Eslöv, att taket var i så dåligt skick att en större del av spånen behövde bytas och föreslog att hela taket byttes ut med nytt ekspån. Församlingens byggnadsutskott gjorde samma bedömning och kyrkorådet beslutade att ansöka om tillstånd för dessa åtgärder. Offert inklusive arbetsbeskrivning från Factus Entreprenad AB, genom Fredrik Langéen, , antogs. Länsstyrelsen i Skåne län biföll ansökan som Höörs församling lämnade in I sitt beslut, , konstaterade Länsstyrelsen följande: Rivning av befintligt spåntak och nyläggning med ekspån ska göras lika befintligt vad gäller storlek och form på spånen. Utförande ska bestämmes i samråd med samt godkännas av antikvarisk kontroll. En renovering av befintligt spåntak är nödvändigt för att kunna säkerställa klockstapelns fortlevnad. Ett byte till ekspån kan inte sägas påverka klockstapelns karaktär eller kulturhistoriska värde förutsatt att traditionella material och metoder anväds. Arbeten utfördes i december 2008 och en antikvarisk slutbesiktning genomfördes

10 Norra Rörums kyrka nyläggning av spåntak T.v. Äldre spån med olika ursprung och genomföranden, möjligen avsedda för olika takfall i Norra Rörums kyrka och klockstapel. T.h. Nytillverkade, cirkelsågade spån i ek. T.v. Blyinskott intill vindskivan. T.h. Ekspån i skift. Utförda åtgärder Klockstapelns tak fick uteslutande ny spånläggning på båda takfallen, inget av den gamla spånläggningen kunde återanvändas. Nya spån cirkelsågades i ek och fick något större dimensioner än de borttagna furuspånen: ca 45 x 10 cm. Spånen har förborrade spikhål. Nytt ekspån monterades på befintliga läkt med trelagstäckning. Ekspånen tillverkades av Saljebyggdens Tak och Fasadspån HB, Vetlanda. Rostfria kamspikar, 60 mm, användes. Nockbräda tillverkades. Under furubrädan placerades vikt blyplåt (0,1 mm) för att hindra framtida fuktskador. Vindskivor kompletterades med brädor som täcker befintliga, figursågade skivor till övre hälften. Även en överliggare tillkom. Inskott av blyplåt, ca 20 brett, placerades under spånen vid anslutningen till vindskivorna. Nockbrädan och vindskivorna målades med falurött. 8

11 Norra Rörums kyrka nyläggning av spåntak T.v. Gammalt furuspån tas bort från taket på klockstapeln. T.h. Vindskivan innan nyläggning av taket. T.v. Nockbräda och vindskiva med överliggare efter nyläggning av taket. T.h. Vindskiva efter nyläggning av taket på klockstapeln. Tjärning Det nymonterade ekspåntaket på klockstapeln vid Norra Rörums kyrka skall enligt entreprenören Factus Entreprenad AB tjäras under år Till ändamålet skall dalbränd trätjära KBT användas (se bifogade produktintyg och produktblad). Kontinuerlig översyn och underhåll av spåntaket är viktigt. Regelbunden tjärstrykning bör förslagsvis ske vart femte år. 9

12 Norra Rörums kyrka nyläggning av spåntak Avvikelser från handlingarna En ny nockbräda med underliggande blyplåt tillverkades. Vindskivornas konstruktion förbättrades med en bräda och en överliggare som löper ovanför den befintliga, figursågade vindskivan. Brädan och den nymonterade överliggaren motiverades med att de anses skydda takspånet mot fukt och vatten mera effektivt än den tidigare, mera sårbara konstruktionen där vatten obehindrat kunde rinna mellan och under spånen. Inskott av blyplåt monterades under spånen vid anslutningen till vindskivorna. Dessa åtgärder genomfördes i samråd med antikvarisk kontrollant. Tillstånd till åtgärderna gavs per telefon av Länsstyrelsen i Skåne län, genom Olof Martinsson, Kulturhistorisk bedömning av utförda åtgärder Samtliga åtgärder är utförda i enlighet med Länsstyrelsens i Skåne län beslut. Åtgärderma genomfördes med stor hänsyn till befintliga konstruktioner. Entreprenören visade stor skicklighet och förståelse när det gäller traditionella byggmetoder och material. Den nytillverkade nockbrädan och de kompletterande vindskivorna tillsammans med blyinskott var godtagbara ur antikvarisk synvinkel och skyddar klockstapelns övriga konstruktioner bättre mot framtida, fuktrelaterade skador. Övriga handlingar med relevans för ärendet Länsstyrelsen i Skåne län: Remiss (dnr ) (ingår: Höörs församling: ansökningshandlingar Factus Entreprenad AB: Offert med arbetsbeskrivning) Regionmuseet Kristianstad/Landsantikvarien i Skåne: Yttrande (dnr L , 1314) Länsstyrelsen i Skåne län: Beslut Regionmuseet Kristianstad/Landsantikvarien i Skåne: Kostnadsberäkning avseende antikvarisk kontroll Factus Entreprenad AB: Produktintyg (ingår: produktblad) Kristianstad, Heikki Ranta 10

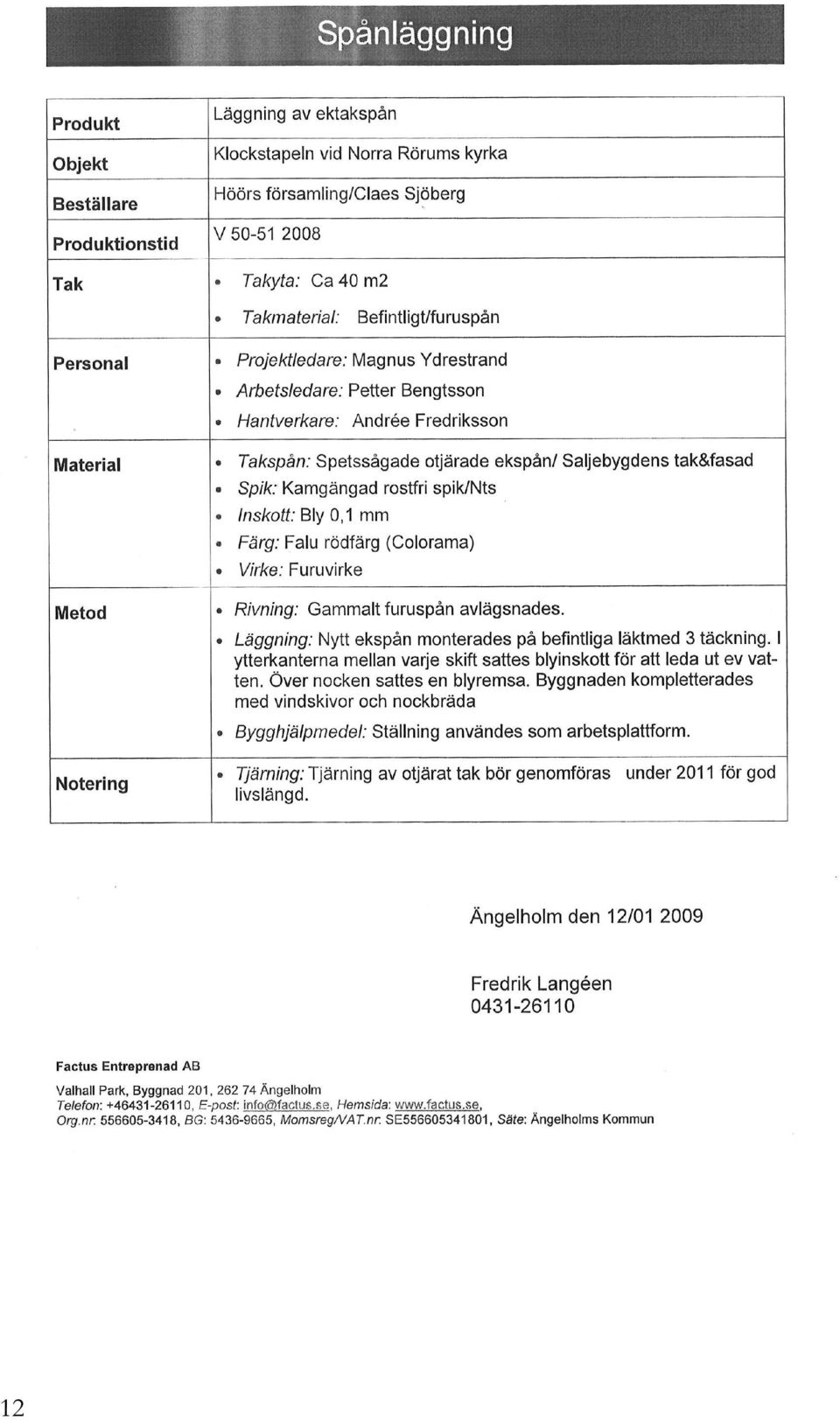

13 Bilaga Produktintyg 11

14 12

15 Bilaga Produktblad 13
