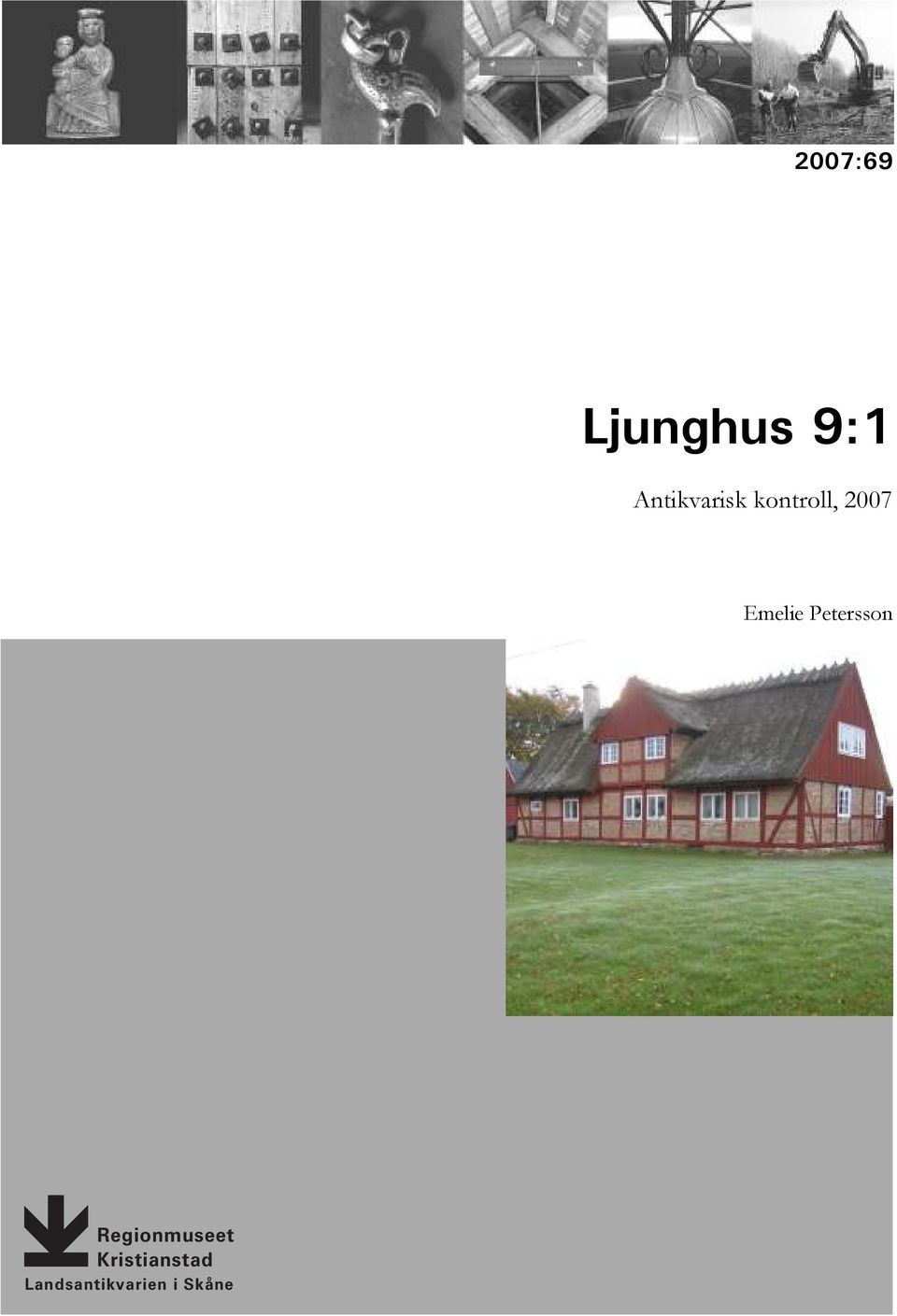

1 2007:69 Ljunghus 9:1 Antikvarisk kontroll, 2007 Emelie Petersson Regionmuseet Kristianstad Landsantikvarien i Skåne

2

3 Rapport 2007:69 Ljunghus 9:1 - fasadreparationer Antikvarisk kontroll, 2007 Allerums socken Helsingborgs kommun Skåne län Emelie Petersson

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2007:69 ISSN Omslagsfoto: Bostadshuset på Ljunghus 9:1, norra fasaden. Foto Emelie Petersson Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 LJUNGHUS 9:1 Innehåll Sammanfattning av utförda åtgärder 5 Administrativa uppgifter 5 Byggnadshistorik med relevans för ärendet 5 Utförda åtgärder 6 Timra 6 Fyllningar 10 Övriga arbeten 10 Iakttagelser under restaureringen 11 Avvikelser från handlingar 12 Kulturhistorisk bedömning av utförda åtgärder 12 Bildbilaga 13

6 Ljunghus ligger norr om Allerum. Helsingborgs kommun

7 Ljunghus 9:1 - fasadreparationer Sammanfattning av utförda åtgärder Fasadreparationer har utförts på boningshuset på fastigheten Ljunghus 9:1 belägen mellan Allerum och Hjälmshult. Byggnaden är uppförd i korsvirke av ek med bränt tegel i fyllningarna. Arbetena har omfattat utbyte av röstskadat virke, fönsterrenovering, borttagning av betongtrappor samt ommurning av fyllningar och i samband med detta även byte av frostskadat tegel. Administrativa uppgifter Objekt Ljunghus 9:1 Socken Allerum Kommun Helsingborg Länsstyrelsens beslut , dnr Regionmuseets dnr L , 1173 Byggherre/beställare Lars Persson Entreprenör Byggnadshantverk i Helsingborg AB Antikvarisk kontrollant Regionmuseet Kristianstad genom Emelie Petersson Byggnadstid v.38 v.43 Slutbesiktning Byggnadshistorik med relevans för ärendet Ljunghus 9:1 ligger öster om Jonstorpsvägen mellan Allerum och Hjälmshult strax norr om Helsingborg. Boningshuset härstammar från 1700-talet och årtalet 1777 är mönstermurat i den norra fasaden. Byggnaden är uppfört i korsvirke med bränt tegel i fyllningarna, en ovanlig byggnadsteknik vid denna tid och på denna plats. Byggnaden har tidigare erhållit bidrag från länsstyrelsen för bland annat nytillverkning av fönster och omläggning av stråtaket. Takarbetena skall ha utförts omkring

8 Ljunghus 9:1 - fasadreparationer Utförda åtgärder Timra Rötskadorna i timran är lokaliserade till syllen samt till stolparnas nederdelar där dessa ansluter syllen. Mest omfattande har skadorna varit på två ställen utmed södra fasaden där trappor har gjutits dikt an mot syllen. Sedan trapporna bilats bort visade det sig att endast rester av virket återstod. I övrigt har det rört sig om mer ytliga skador där virket in mot mitten av stocken har varit kärnfriskt. Bilderna visar syll och stolpe vid byggnadens nordvästra hörn. På detaljbilden kan man se att syllen ytterst har en triangulär förhöjning, ett hak, och ett urtag med motsvarande form har funnits i mötande syll vilket gör att de låser fast i varandra. På bilden längst till höger är ny del i ek på plats och vid pilen syns klacken på låsande triangulär del av syllen, haket. På bilderna ovan syns byggnadens nordvästra hörn. Den rötskadade delen av den norra syllen har sågats ur och då framträder hur syllvarvet låses samman i hörnen. Ambitionen vid iläggning av ny del har varit att använda samma låsande princip som tidigare, dock medför det problem då en förutsättning är att syllen med urtag läggs ovanifrån ned över mötande syll med hak. Detta har av förklarliga skäl inte varit möjligt att göra utan ny del har gjorts med ett modifierat urtag och sedan skjutits på plats. Ny del har sedan fästs med två dymlingar och hakats i mötande syll genom att kilar har slagits in i efterhand. 6

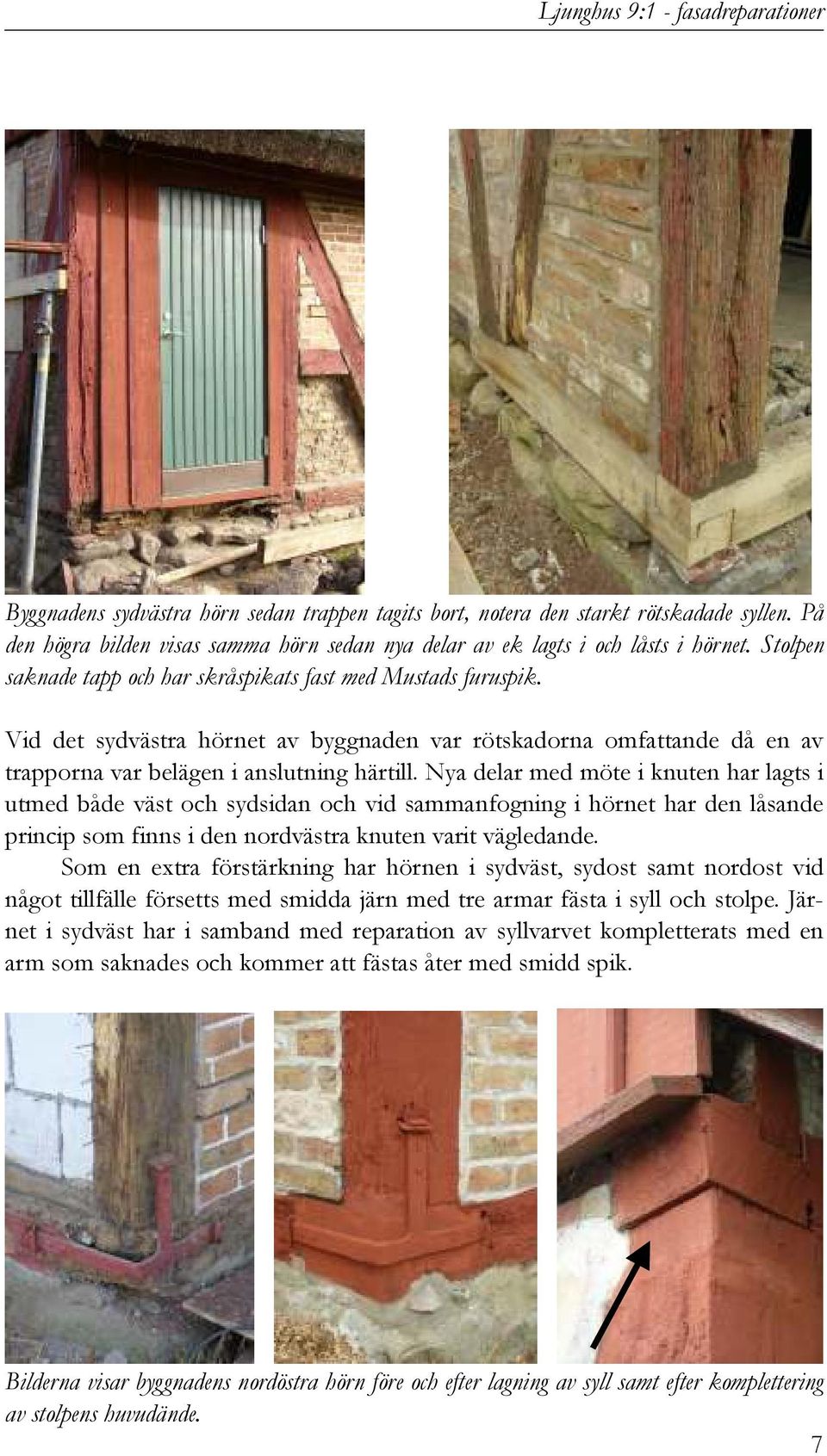

9 Ljunghus 9:1 - fasadreparationer Byggnadens sydvästra hörn sedan trappen tagits bort, notera den starkt rötskadade syllen. På den högra bilden visas samma hörn sedan nya delar av ek lagts i och låsts i hörnet. Stolpen saknade tapp och har skråspikats fast med Mustads furuspik. Vid det sydvästra hörnet av byggnaden var rötskadorna omfattande då en av trapporna var belägen i anslutning härtill. Nya delar med möte i knuten har lagts i utmed både väst och sydsidan och vid sammanfogning i hörnet har den låsande princip som finns i den nordvästra knuten varit vägledande. Som en extra förstärkning har hörnen i sydväst, sydost samt nordost vid något tillfälle försetts med smidda järn med tre armar fästa i syll och stolpe. Järnet i sydväst har i samband med reparation av syllvarvet kompletterats med en arm som saknades och kommer att fästas åter med smidd spik. Bilderna visar byggnadens nordöstra hörn före och efter lagning av syll samt efter komplettering av stolpens huvudände. 7

10 Ljunghus 9:1 - fasadreparationer På bilderna ovan har rötskadat material tagits bort från syllen. Bilderna är tagna på östra och norra sidan. Till största delen har rötskadorna som åtgärdats varit relativt ytliga och innanför det anfrätta materialet har virket varit kärnfriskt. Rötskadade delar har sågats och stämts ur med stämjärn och därefter har ny del som fästs med dymlingar passats in. På den västra fasaden har lagningarna även omfattat nedre delen av flera stolpar. Nytt ekvirke har fästs i befintlig stolpe genom skarvning halvt i halvt. I och med att syllen också lagats i anslutning till stolparna har det varit möjligt att utföra dessa med tapp ned i syllen. Nya delar har dymlats fast. 8 Bilderna är tagna under pågående arbete med syll och stolpar på den västra fasaden. Pil visar skarv halvt i halvt.

11 Ljunghus 9:1 - fasadreparationer På den vänstra bilden syns mötet mellan ny sylldel i söder och väster. På mellersta samt högra bilden syns en del av den västra fasaden före och efter målning. Pilen markerar den nya del av syllen som visas på föregående bild. Vid ytliga skador eller hålrum i timran har lagning utförts med lerbruk som strukits på. Vid djupare ilagningar med lerbruk som vid möten mellan stolpar och löshult har träpluggar först slagits in följt av bruket. Pluggarna hjälper till att hålla lerbruket på plats. Lerbruket har blandats med 1 del lera, 1 del gödsel samt 4 5 delar sand. Grunden har vidare fogats om i anslutning till lagningar i timran och till detta har ett hydrauliskt kalkbruk, Målarkalks Jurabruk, med blandningsförhållande 1:3 använts. Pilarna visar var pluggar har slagits in för att få bättre fäste för lerbruket. På den högra bilden syns en ilagning i syllen med både nytt virke och lerbruk som gjorts utmed sydfasaden. 9

12 Ljunghus 9:1 - fasadreparationer Byggnadens timra har i senare tid blivit målad med en modern färgtyp i röd kulör, troligen en plastfärg. Äldre färglager har inte framträtt vid rengöring då den yttersta färgen tar underliggande lager med sig. Man har dock stött på spår av tjära men ej i sådan omfattning att det går att avgöra om detta är en äldre avfärgning. En stor del av plastfärgen försvann vid rengöring men det var svårt att komma åt i t.ex. sprickor och andra fördjupningar. Timran har vid årets arbeten strukits med Falu rödfärg. Fyllningar Tegelstenarna i facken är murade med lerbruk som i senare tid har bytts ut mot hårdare bruk med cementinblandning på ett par ställen. Där lerbruket fortfarande finns kvar har det varit lätt att ta ur skadade tegelstenar och majoriteten av dessa har kunnat återanvändas genom att man har vänt på dem så att insidan kommit utåt. Tegelstenar satta i cement har ej kunnat återanvändas. Ersättningstegel har tillhandahållits av fastighetsägaren och kommer från en tidigare riven innervägg i boningshuset. Strax under 10 fack har murats om i sin helhet och härutöver har enstaka stenar spridda över fasaden satts om. Totalt rör det sig om cirka 200 frostskadade tegelstenar som har vänts alternativt ersatts. Ommurade tegelstenar har satts i lerbruk och efterföljande fogning har till följd av den sena årstiden utförts med ett hydrauliskt kalkbruk. Två fack som har murats om i sin helhet på den norra fasaden samt en detaljbild på ett fack där enstaka stenar har satts om. Övriga arbeten Två fönster på den västra fasaden har renoverats. Rötskadade delar har ersatts med kärnrikt furuvirke. Merparten av hörnjärnen har ersatts med nytillverkade med samma utseende som de befintliga. Fodret kring enluftsfönstret har kompletterats med en nytillverkad del med kopierad profil. Tvåluftsfönstret hade tidi- 10

13 Ljunghus 9:1 - fasadreparationer gare ett provisoriskt foder av sågade bräder som har ersatts med nya tillverkade efter enluftsfönstrets foder. Målning har utförts med Ottossons linoljefärg i vit kulör likt tidigare. Västfasaden med de två fönster i bottenvåningen som har renoverats i år. Övervåningens fönster tillverkades i samband med renoveringen på 1990-talet. Iakttagelser under restaureringen På den norra fasaden hittades putsrester på den övre delen av fasaden som varit skyddad av takskägget. Vidare hittades mindre partier med rödmålade tegelstenar samt vitmålade fogar vilket kan tyda på att fasaden har varit bemålad. Spår efter vitstrukna fogar hittades på olika ställen över fasaden. Fastighetsägarens mor har även berättat att man brukade måla fogarna vita, hon har dock inte nämnt något om eventuell bemålning på teglet i fyllningarna. Den svarta pilen visar rester av puts som hittades uppe vid takfoten på den norra fasaden. Den röda pilen visar bemålade tegelstenar. På den högra bilden syns att timran är dymlad samt numrerad, gröna pilar. Flera hål av denna typ, blå pil, hittades i syllen placerade snett nedanför mötande stolpar. 11

14 Ljunghus 9:1 - fasadreparationer Sedan färg avlägsnats från timran syntes att delarna var dymlade samman med nätta dymlingar, se bild ovan. Vidare framträdde numrering med romerska siffror. Vid avslutande arbeten med målning av timran noterades även runda hål på flera ställen utmed syllvarvet. Deras placering snett nedanför stolpar talar inte för att det skulle vara dymlingshål då sådana hål borde vara gjorda mittför tappen. Då majoriteten av lagningarna har utförts vid stolparnas anslutning till syllen kan ytterligare spår efter liknande hål ha försvunnit under upprustningen. Vid ommurning av ett av facken på norra fasaden framkom putslager av lera med bemålning och tapetrester. Äldre putslager från insidan av byggnaden hittades vid ommurning av ett av facken på den norra fasaden. Förutom bemålning fanns även mindre tapetrester. På de fragment som framkommit ser det ut att vara ett blommönster, trycket är gjort i en stark blå kulör på ofärgat papper. Avvikelser från handlingar Reparation av dörrar på sydfasaden kom inte till utförande. Kulturhistorisk bedömning av utförda åtgärder Fasadreparationerna på Ljunghus 9:1 har tagit sin utgångspunkt i byggnaden. Vid val av material och tekniker, som exempelvis vid skarvning, har befintliga spår i huset varit vägledande. Traditionella material har genomgående använts och arbetena har utförts varsamt med förutsättningen att tillvarata så mycket som möjligt av befintliga delar. Lund Emelie Petersson 12

15 Bildbilaga Fotografierna ovan och nedan visar södra fasaden före respektive efter åtgärder. Västra gaveln Sydfasad Skisserna ovan och nedan visar en förenklad bild av byggnadens timra. Mörkare röd färg anger var lagningar har utförts. Östra gaveln Nordfasad 13
