1 2007:63 Östanå Pappersbruk - paviljongen Antikvarisk kontrollrapport, 2007 Helena Nilsson Regionmuseet Kristianstad Landsantikvarien i Skåne

2

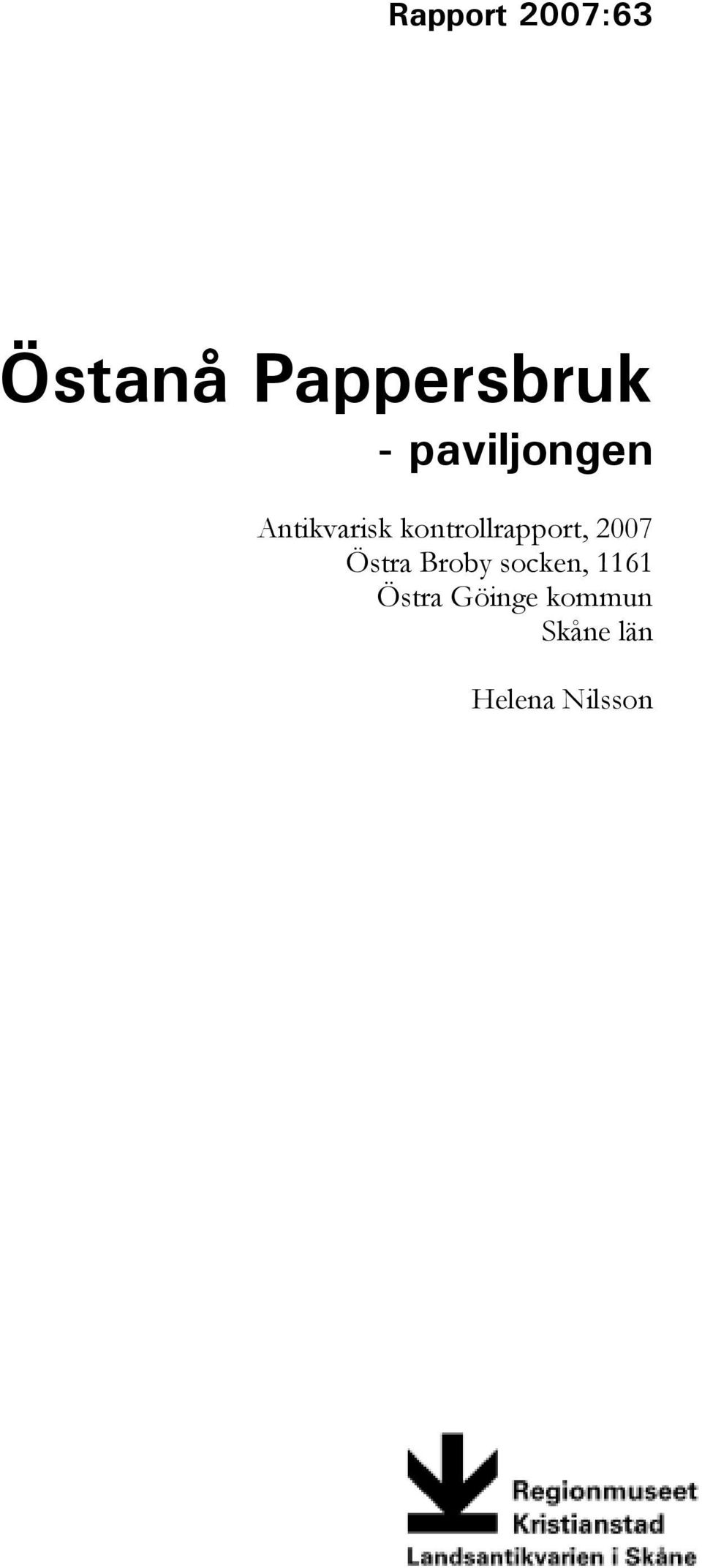

3 Rapport 2007:63 Östanå Pappersbruk - paviljongen Antikvarisk kontrollrapport, 2007 Östra Broby socken, 1161 Östra Göinge kommun Skåne län Helena Nilsson

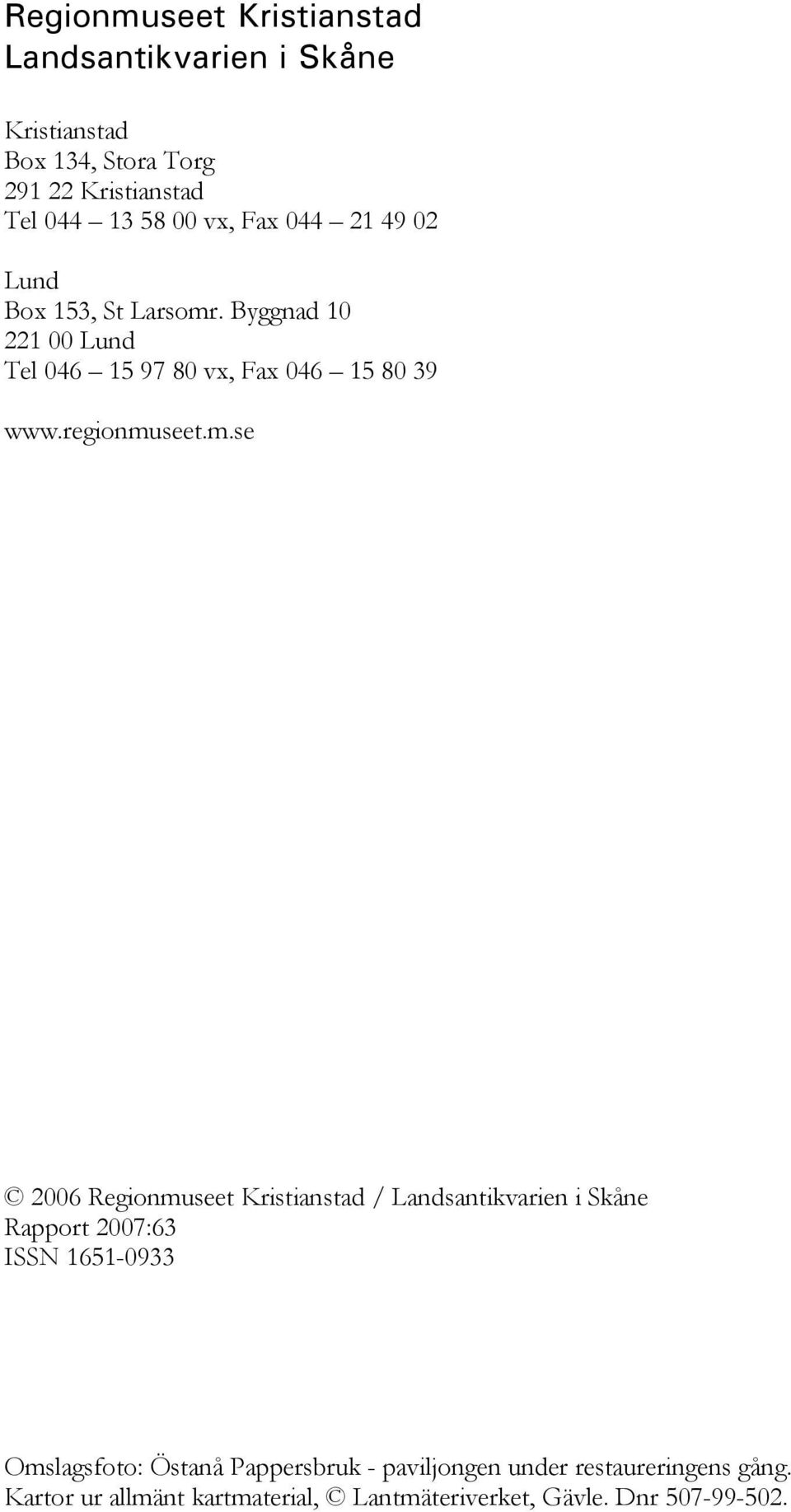

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2007:63 ISSN Omslagsfoto: Östanå Pappersbruk - paviljongen under restaureringens gång. Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

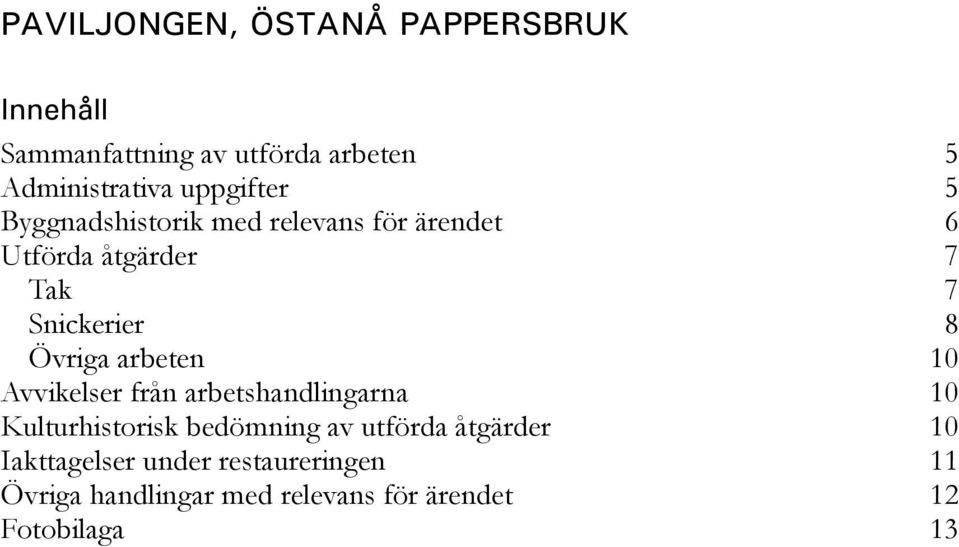

5 PAVILJONGEN, ÖSTANÅ PAPPERSBRUK Innehåll Sammanfattning av utförda arbeten 5 Administrativa uppgifter 5 Byggnadshistorik med relevans för ärendet 6 Utförda åtgärder 7 Tak 7 Snickerier 8 Övriga arbeten 10 Avvikelser från arbetshandlingarna 10 Kulturhistorisk bedömning av utförda åtgärder 10 Iakttagelser under restaureringen 11 Övriga handlingar med relevans för ärendet 12 Fotobilaga 13

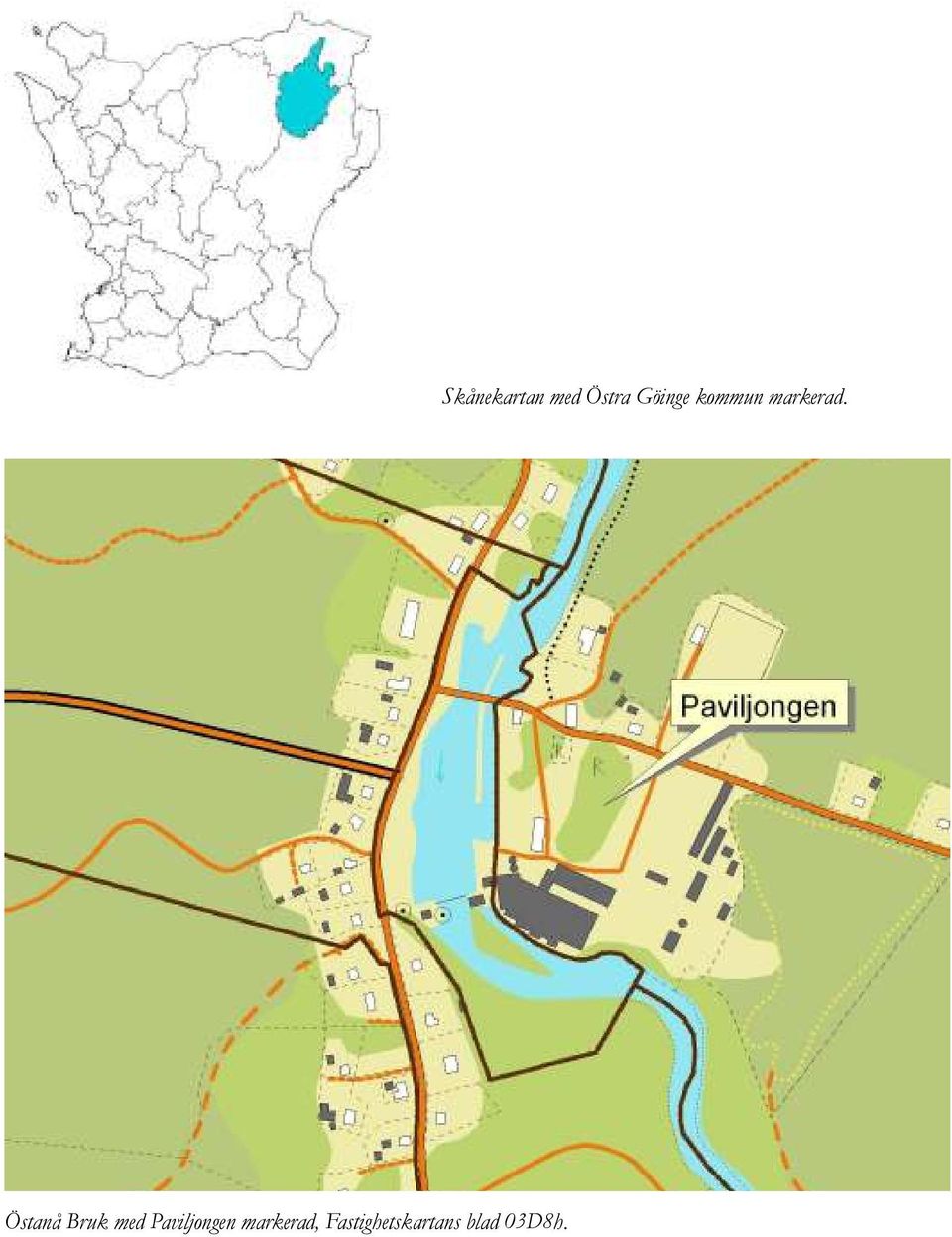

6 Östanå Bruk med Paviljongen markerad, Fastighetskartans blad 03D8h. Skånekartan med Östra Göinge kommun markerad.

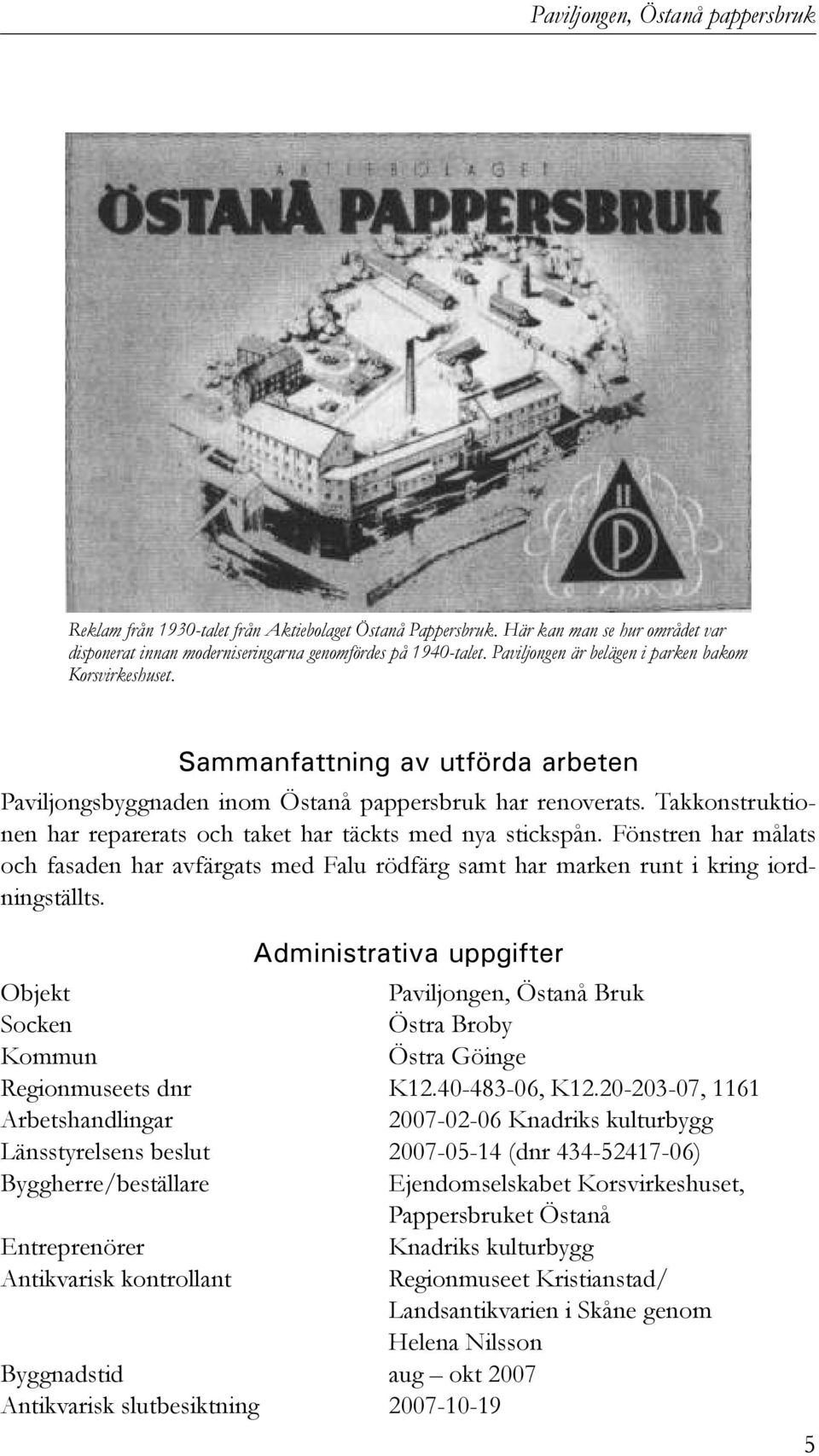

7 Paviljongen, Östanå pappersbruk Reklam från 1930-talet från Aktiebolaget Östanå Pappersbruk. Här kan man se hur området var disponerat innan moderniseringarna genomfördes på 1940-talet. Paviljongen är belägen i parken bakom Korsvirkeshuset. Sammanfattning av utförda arbeten Paviljongsbyggnaden inom Östanå pappersbruk har renoverats. Takkonstruktionen har reparerats och taket har täckts med nya stickspån. Fönstren har målats och fasaden har avfärgats med Falu rödfärg samt har marken runt i kring iordningställts. Administrativa uppgifter Objekt Paviljongen, Östanå Bruk Socken Östra Broby Kommun Östra Göinge Regionmuseets dnr K , K , 1161 Arbetshandlingar Knadriks kulturbygg Länsstyrelsens beslut (dnr ) Byggherre/beställare Ejendomselskabet Korsvirkeshuset, Pappersbruket Östanå Entreprenörer Knadriks kulturbygg Antikvarisk kontrollant Regionmuseet Kristianstad/ Landsantikvarien i Skåne genom Helena Nilsson Byggnadstid aug okt 2007 Antikvarisk slutbesiktning

8 Paviljongen, Östanå pappersbruk Äldre fotografi från tidigt 1900-tal. Till vänster i bild sitter tysken Herman Fratscher, teknisk direktör på bruket från Byggnadshistorik med relevans för ärendet I Östanå, vid Helge å, anlades en pappersmölla redan i slutet av 1700-talet som med utvecklingen och industrialiseringen under 1800-talet kom att växa i storlek och betydelse. Under åren var papperstillverkningen nedlagd och istället tillverkades mekanisk pappersmassa och kimrök. År 1904 återupptogs papperstillverkningen i det nyuppförda maskinpappersbruket köptes bruket av Åkerlund & Rausing, då stora moderniseringar genomfördes uppgick bolaget i Klippan-koncernen. Bruket kom att prägla samhället fram till början av 1980-talet då verksamheten lades ner. Ett flertal byggnader, från brukets över 200 år långa historia, finns bevarade. Byggnaderna har efter nedläggningen hyrts ut till det militära och inte underhållits nämnvärt. Ejendomsselskabet Korsvirkeshuset köpte bruket 2006 och rustar nu upp byggnaderna med avsikt att använda de som kurs- och konferensanläggning. Paviljongen som troligtvis uppfördes under sent 1800-tal tidigt 1900-tal är belägen högst upp på krönet av nöjesfältet Pappbacken, snett bakom Korsvirkeshuset. Paviljongen är en åttkantig byggnad, klädd med locklistpanel, vilken kröns av ett tälttak täckt med stickspån. Invändigt är väggar och tak klädda med masonitskivor. Byggnaden har originalfönster med enkla omfattningar och takfoten pryds av en gesims i lövsågssnickeri. 6

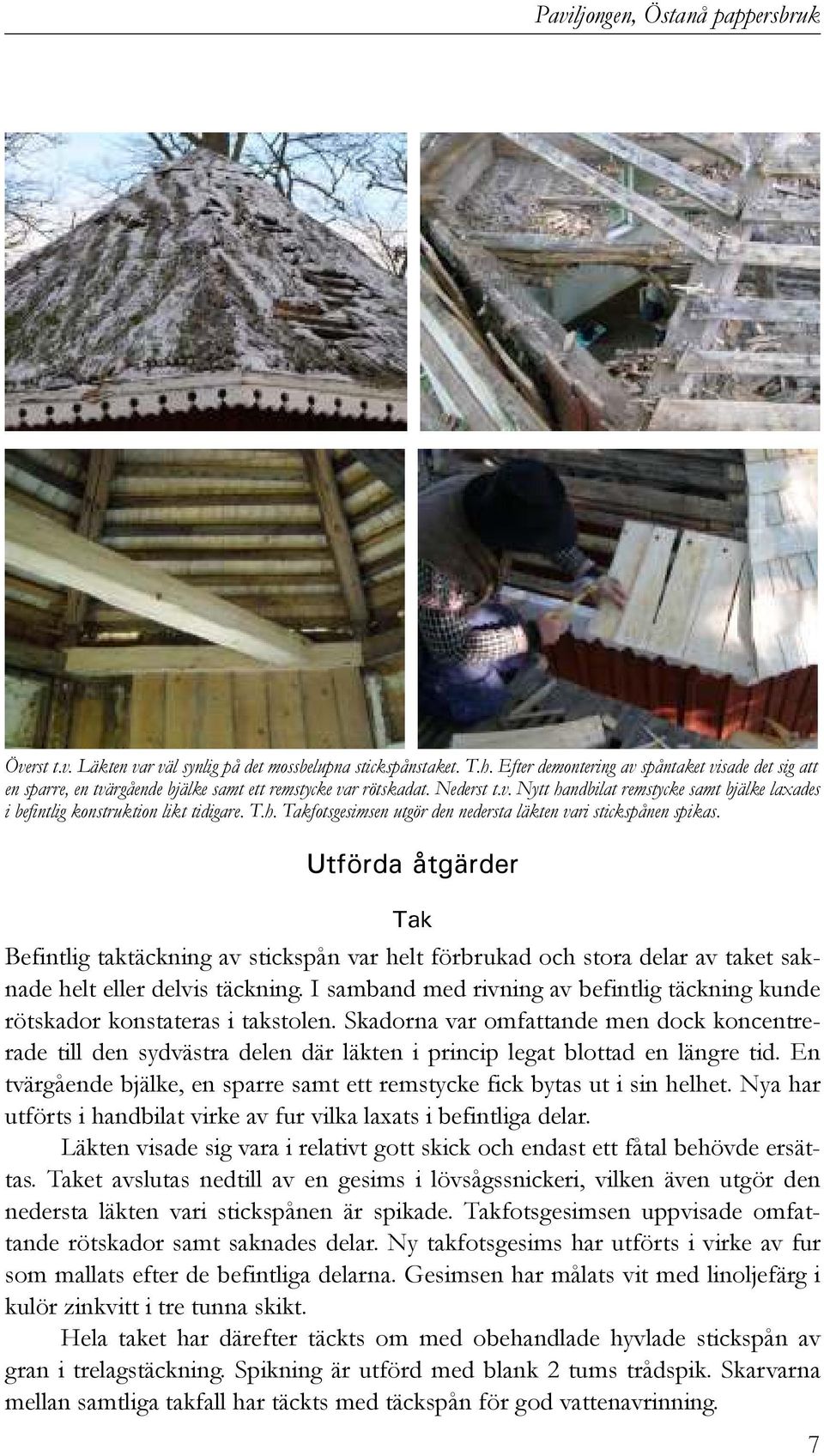

9 Paviljongen, Östanå pappersbruk Överst t.v. Läkten var väl synlig på det mossbelupna stickspånstaket. T.h. Efter demontering av spåntaket visade det sig att en sparre, en tvärgående bjälke samt ett remstycke var rötskadat. Nederst t.v. Nytt handbilat remstycke samt bjälke laxades i befintlig konstruktion likt tidigare. T.h. Takfotsgesimsen utgör den nedersta läkten vari stickspånen spikas. Utförda åtgärder Tak Befintlig taktäckning av stickspån var helt förbrukad och stora delar av taket saknade helt eller delvis täckning. I samband med rivning av befintlig täckning kunde rötskador konstateras i takstolen. Skadorna var omfattande men dock koncentrerade till den sydvästra delen där läkten i princip legat blottad en längre tid. En tvärgående bjälke, en sparre samt ett remstycke fick bytas ut i sin helhet. Nya har utförts i handbilat virke av fur vilka laxats i befintliga delar. Läkten visade sig vara i relativt gott skick och endast ett fåtal behövde ersättas. Taket avslutas nedtill av en gesims i lövsågssnickeri, vilken även utgör den nedersta läkten vari stickspånen är spikade. Takfotsgesimsen uppvisade omfattande rötskador samt saknades delar. Ny takfotsgesims har utförts i virke av fur som mallats efter de befintliga delarna. Gesimsen har målats vit med linoljefärg i kulör zinkvitt i tre tunna skikt. Hela taket har därefter täckts om med obehandlade hyvlade stickspån av gran i trelagstäckning. Spikning är utförd med blank 2 tums trådspik. Skarvarna mellan samtliga takfall har täckts med täckspån för god vattenavrinning. 7

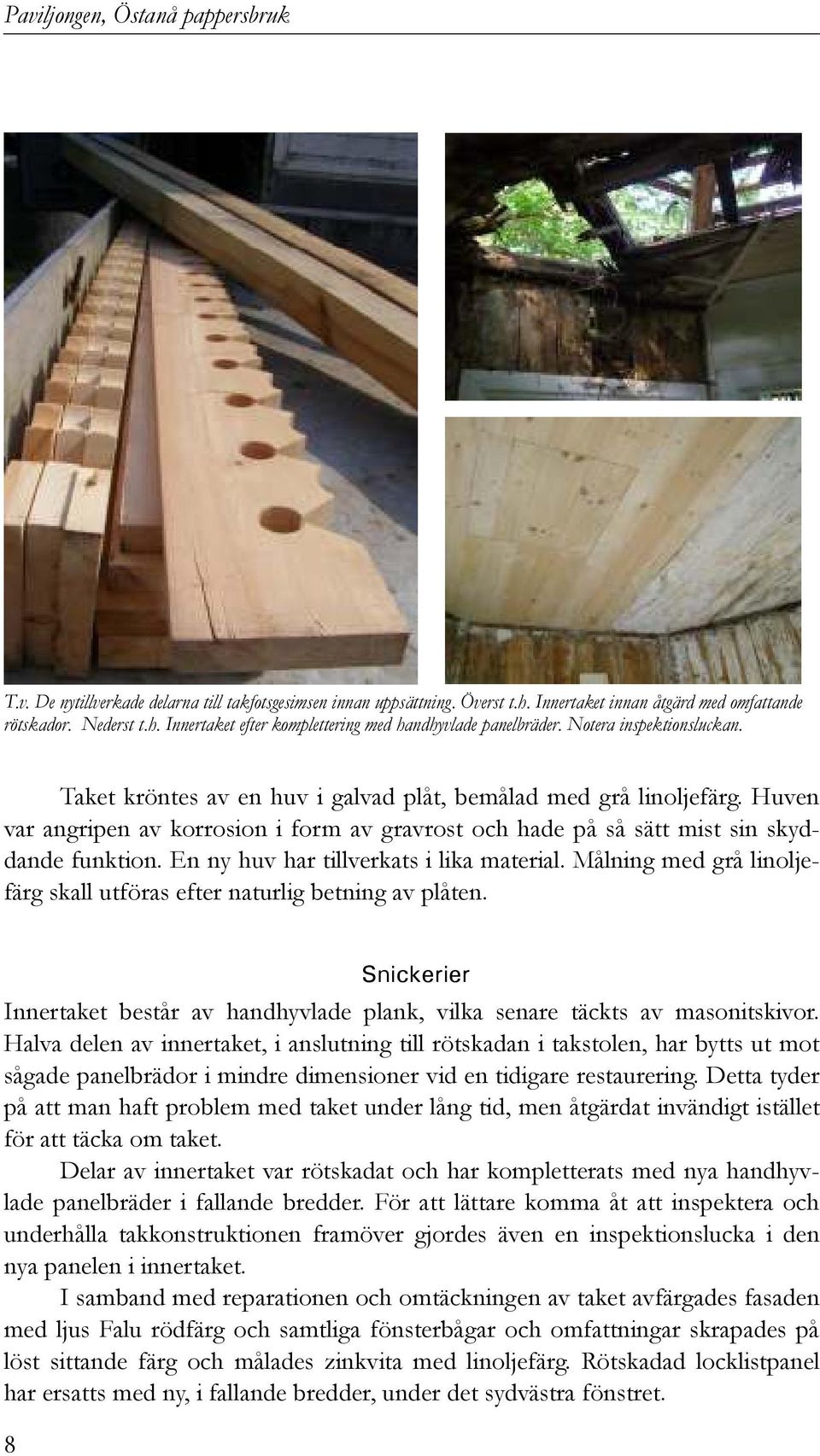

10 Paviljongen, Östanå pappersbruk T.v. De nytillverkade delarna till takfotsgesimsen innan uppsättning. Överst t.h. Innertaket innan åtgärd med omfattande rötskador. Nederst t.h. Innertaket efter komplettering med handhyvlade panelbräder. Notera inspektionsluckan. Taket kröntes av en huv i galvad plåt, bemålad med grå linoljefärg. Huven var angripen av korrosion i form av gravrost och hade på så sätt mist sin skyddande funktion. En ny huv har tillverkats i lika material. Målning med grå linoljefärg skall utföras efter naturlig betning av plåten. 8 Snickerier Innertaket består av handhyvlade plank, vilka senare täckts av masonitskivor. Halva delen av innertaket, i anslutning till rötskadan i takstolen, har bytts ut mot sågade panelbrädor i mindre dimensioner vid en tidigare restaurering. Detta tyder på att man haft problem med taket under lång tid, men åtgärdat invändigt istället för att täcka om taket. Delar av innertaket var rötskadat och har kompletterats med nya handhyvlade panelbräder i fallande bredder. För att lättare komma åt att inspektera och underhålla takkonstruktionen framöver gjordes även en inspektionslucka i den nya panelen i innertaket. I samband med reparationen och omtäckningen av taket avfärgades fasaden med ljus Falu rödfärg och samtliga fönsterbågar och omfattningar skrapades på löst sittande färg och målades zinkvita med linoljefärg. Rötskadad locklistpanel har ersatts med ny, i fallande bredder, under det sydvästra fönstret.

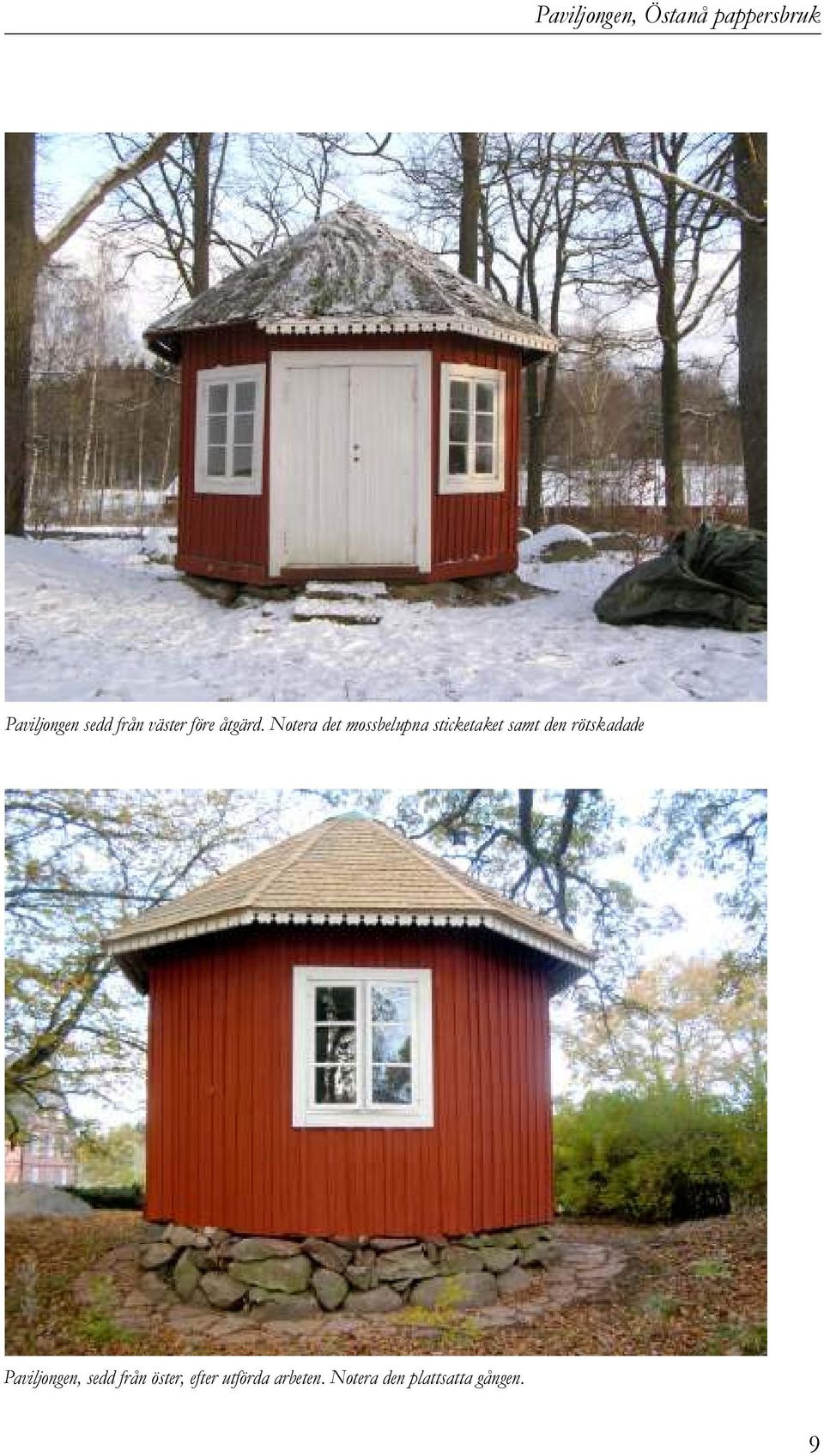

11 Paviljongen, Östanå pappersbruk Paviljongen sedd från väster före åtgärd. Notera det mossbelupna sticketaket samt den rötskadade takfotsgesimsen. Paviljongen, sedd från öster, efter utförda arbeten. Notera den plattsatta gången. 9

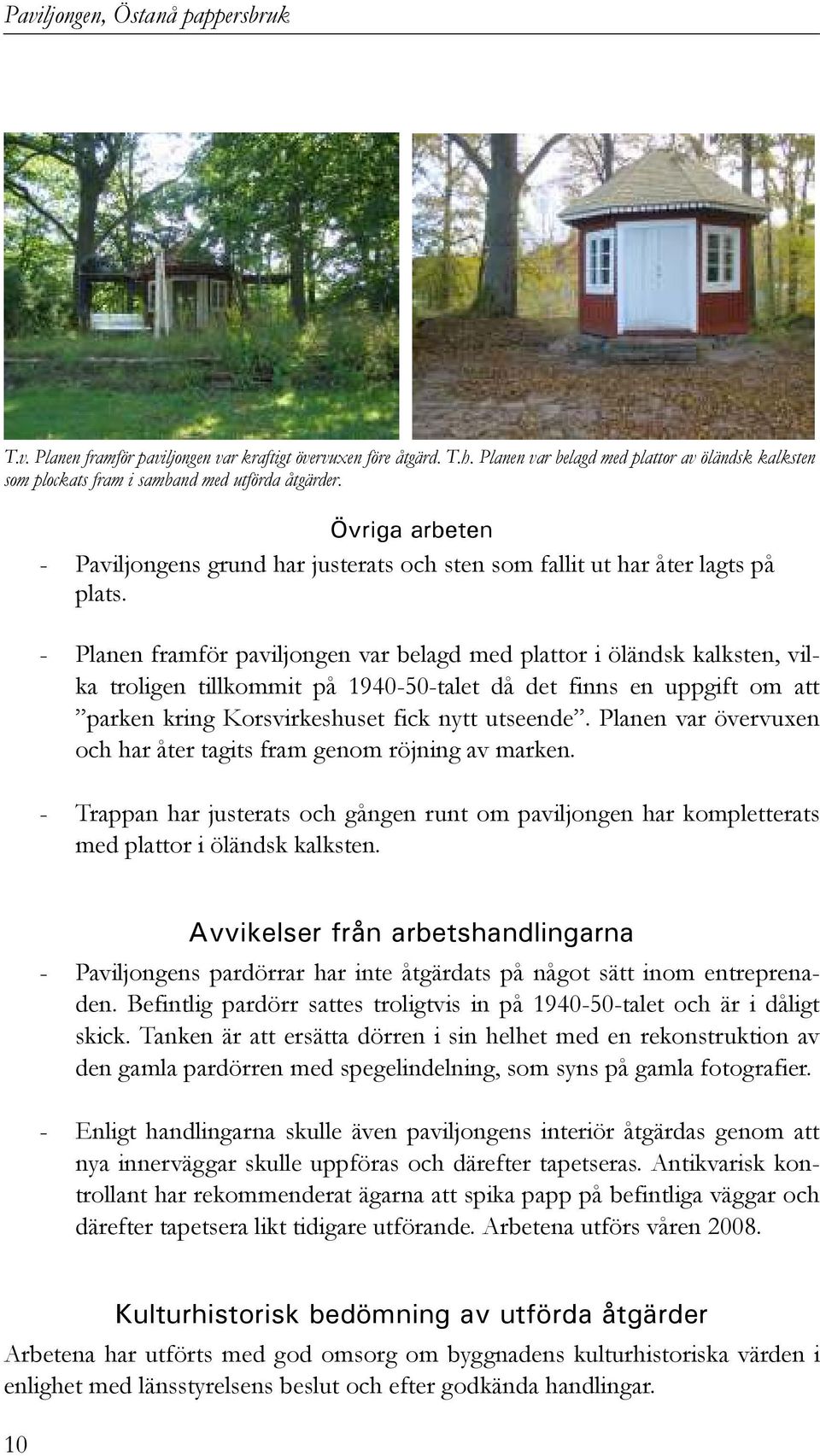

12 Paviljongen, Östanå pappersbruk T.v. Planen framför paviljongen var kraftigt övervuxen före åtgärd. T.h. Planen var belagd med plattor av öländsk kalksten som plockats fram i samband med utförda åtgärder. Övriga arbeten - Paviljongens grund har justerats och sten som fallit ut har åter lagts på plats. - Planen framför paviljongen var belagd med plattor i öländsk kalksten, vilka troligen tillkommit på talet då det finns en uppgift om att parken kring Korsvirkeshuset fick nytt utseende. Planen var övervuxen och har åter tagits fram genom röjning av marken. - Trappan har justerats och gången runt om paviljongen har kompletterats med plattor i öländsk kalksten. Avvikelser från arbetshandlingarna - Paviljongens pardörrar har inte åtgärdats på något sätt inom entreprenaden. Befintlig pardörr sattes troligtvis in på talet och är i dåligt skick. Tanken är att ersätta dörren i sin helhet med en rekonstruktion av den gamla pardörren med spegelindelning, som syns på gamla fotografier. - Enligt handlingarna skulle även paviljongens interiör åtgärdas genom att nya innerväggar skulle uppföras och därefter tapetseras. Antikvarisk kontrollant har rekommenderat ägarna att spika papp på befintliga väggar och därefter tapetsera likt tidigare utförande. Arbetena utförs våren Kulturhistorisk bedömning av utförda åtgärder Arbetena har utförts med god omsorg om byggnadens kulturhistoriska värden i enlighet med länsstyrelsens beslut och efter godkända handlingar.

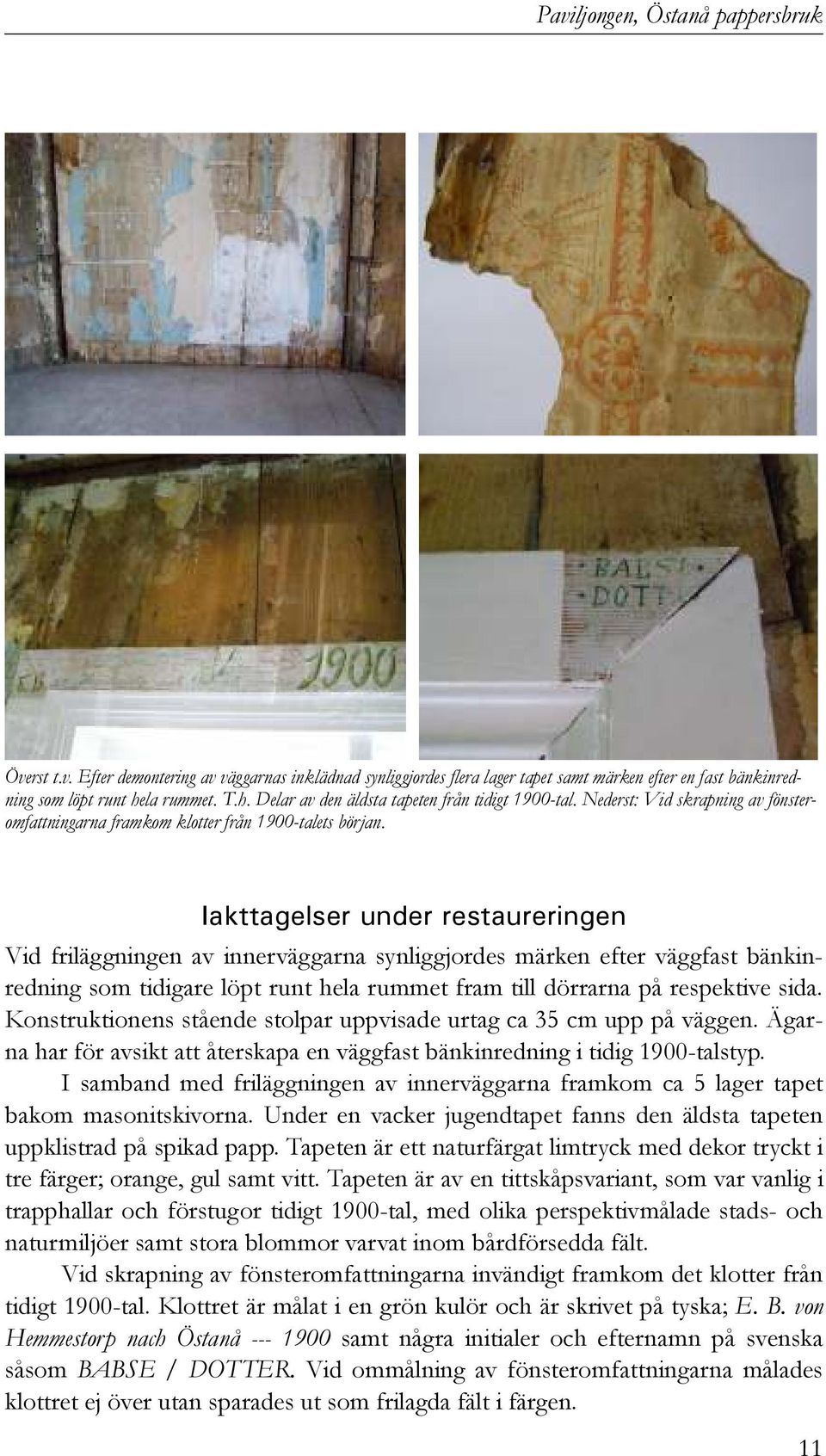

13 Paviljongen, Östanå pappersbruk Överst t.v. Efter demontering av väggarnas inklädnad synliggjordes flera lager tapet samt märken efter en fast bänkinredning som löpt runt hela rummet. T.h. Delar av den äldsta tapeten från tidigt 1900-tal. Nederst: Vid skrapning av fönsteromfattningarna framkom klotter från 1900-talets början. Iakttagelser under restaureringen Vid friläggningen av innerväggarna synliggjordes märken efter väggfast bänkinredning som tidigare löpt runt hela rummet fram till dörrarna på respektive sida. Konstruktionens stående stolpar uppvisade urtag ca 35 cm upp på väggen. Ägarna har för avsikt att återskapa en väggfast bänkinredning i tidig 1900-talstyp. I samband med friläggningen av innerväggarna framkom ca 5 lager tapet bakom masonitskivorna. Under en vacker jugendtapet fanns den äldsta tapeten uppklistrad på spikad papp. Tapeten är ett naturfärgat limtryck med dekor tryckt i tre färger; orange, gul samt vitt. Tapeten är av en tittskåpsvariant, som var vanlig i trapphallar och förstugor tidigt 1900-tal, med olika perspektivmålade stads- och naturmiljöer samt stora blommor varvat inom bårdförsedda fält. Vid skrapning av fönsteromfattningarna invändigt framkom det klotter från tidigt 1900-tal. Klottret är målat i en grön kulör och är skrivet på tyska; E. B. von Hemmestorp nach Östanå samt några initialer och efternamn på svenska såsom BABSE / DOTTER. Vid ommålning av fönsteromfattningarna målades klottret ej över utan sparades ut som frilagda fält i färgen. 11

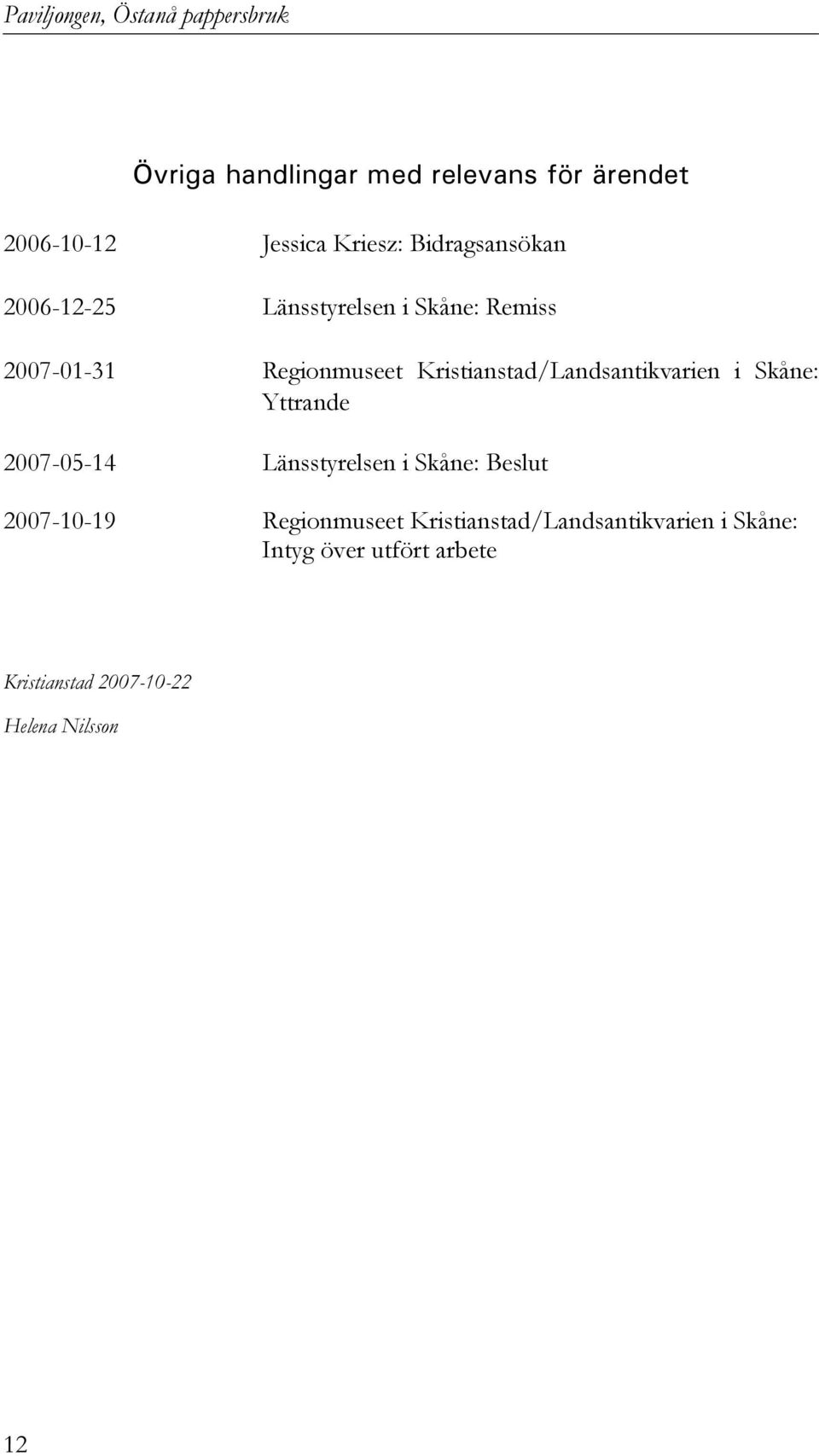

14 Paviljongen, Östanå pappersbruk Övriga handlingar med relevans för ärendet Jessica Kriesz: Bidragsansökan Länsstyrelsen i Skåne: Remiss Regionmuseet Kristianstad/Landsantikvarien i Skåne: Yttrande Länsstyrelsen i Skåne: Beslut Regionmuseet Kristianstad/Landsantikvarien i Skåne: Intyg över utfört arbete Kristianstad Helena Nilsson 12

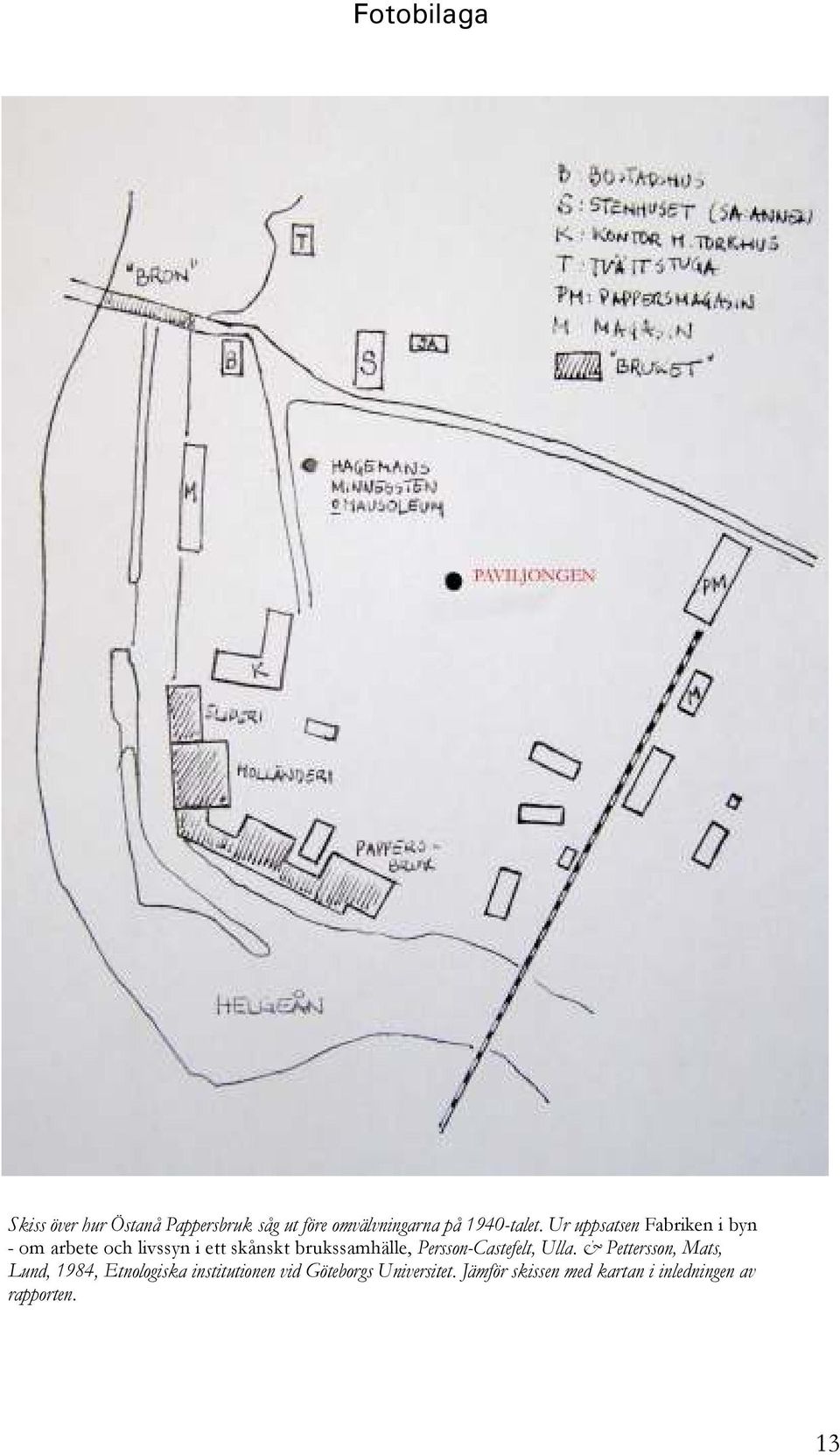

15 Fotobilaga Skiss över hur Östanå Pappersbruk såg ut före omvälvningarna på 1940-talet. Ur uppsatsen Fabriken i byn - om arbete och livssyn i ett skånskt brukssamhälle, Persson-Castefelt, Ulla. & Pettersson, Mats, Lund, 1984, Etnologiska institutionen vid Göteborgs Universitet. Jämför skissen med kartan i inledningen av rapporten. 13

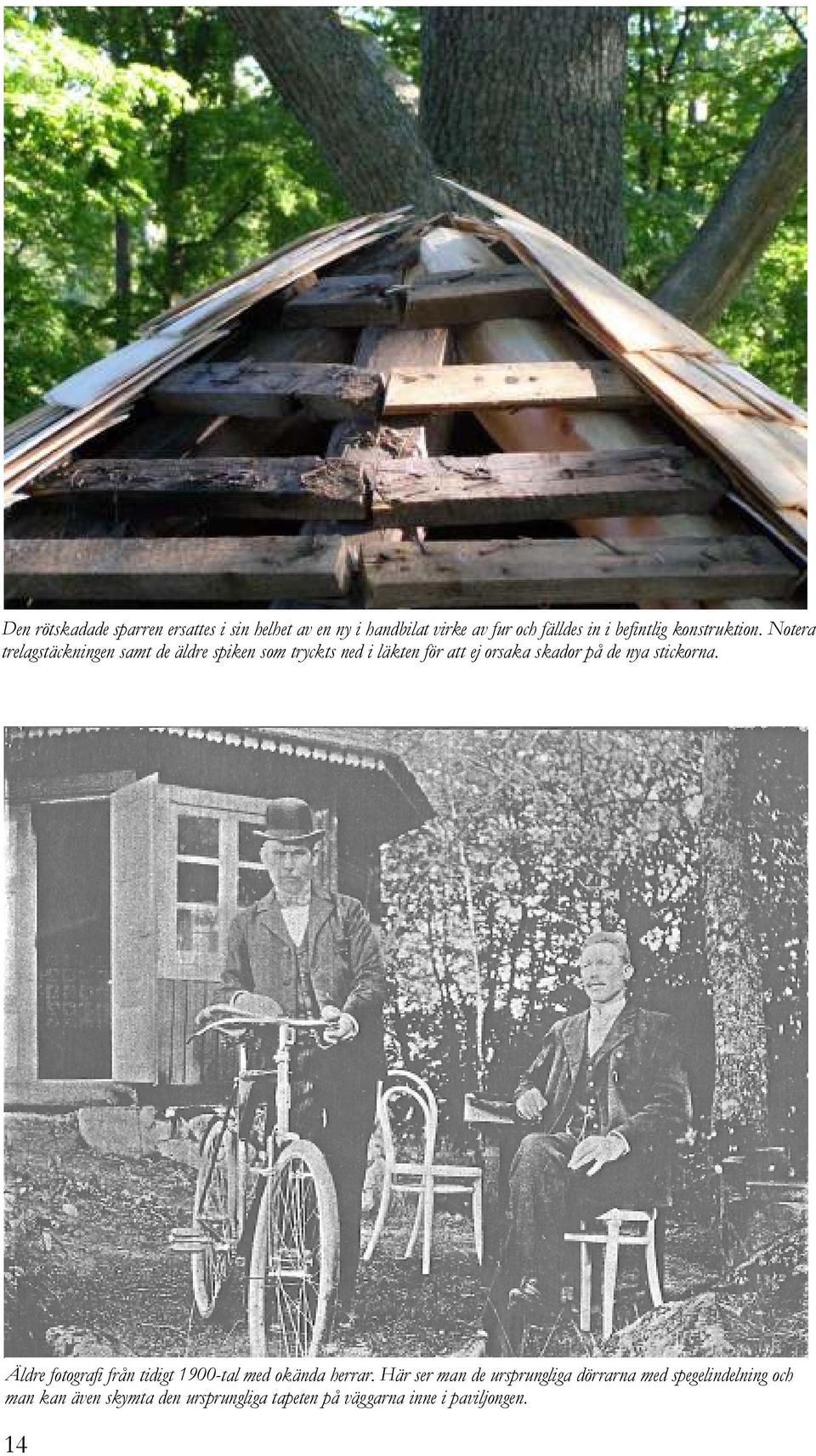

16 Den rötskadade sparren ersattes i sin helhet av en ny i handbilat virke av fur och fälldes in i befintlig konstruktion. Notera trelagstäckningen samt de äldre spiken som tryckts ned i läkten för att ej orsaka skador på de nya stickorna. Äldre fotografi från tidigt 1900-tal med okända herrar. Här ser man de ursprungliga dörrarna med spegelindelning och man kan även skymta den ursprungliga tapeten på väggarna inne i paviljongen. 14

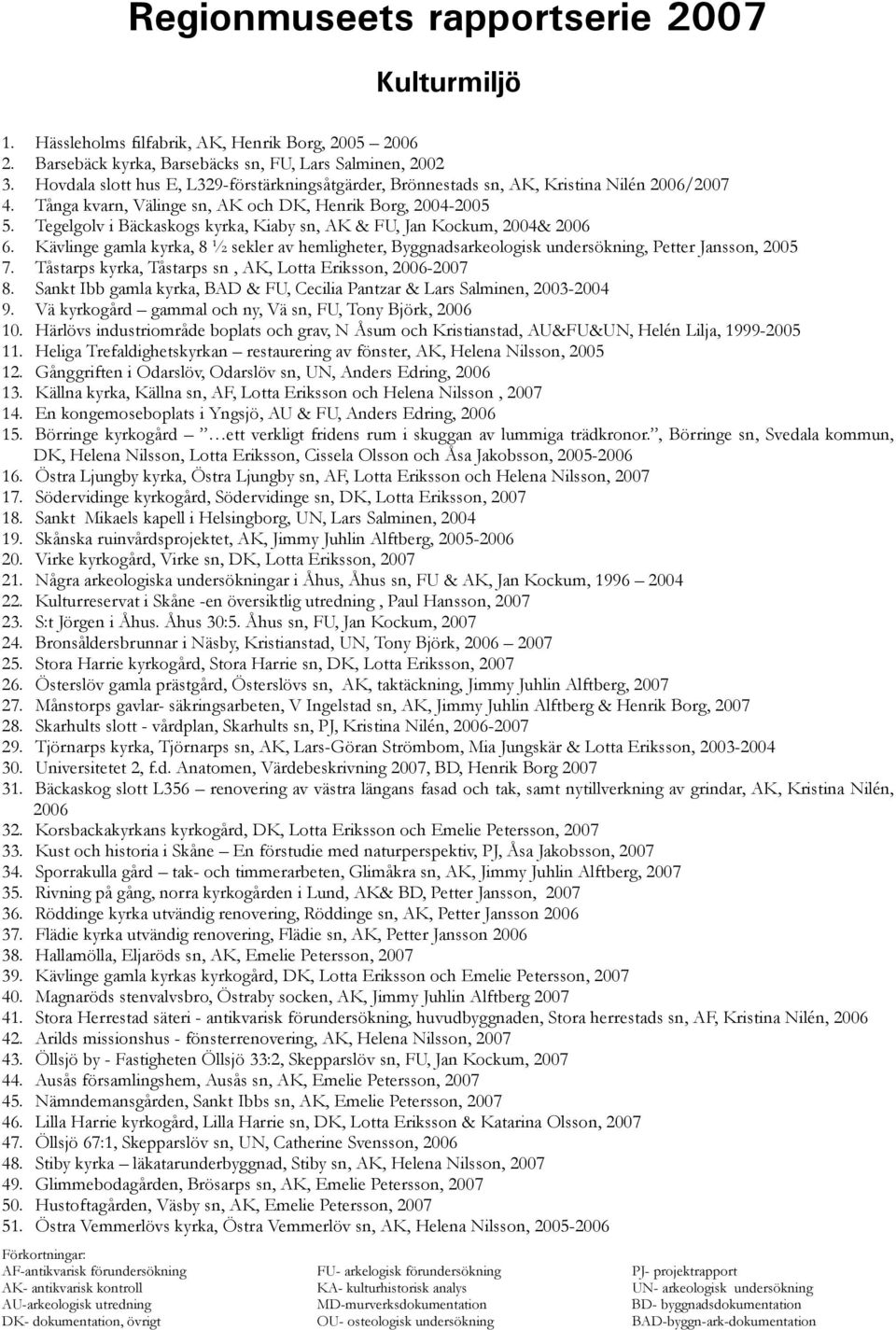

17 Regionmuseets rapportserie 2007 Kulturmiljö 1. Hässleholms filfabrik, AK, Henrik Borg, Barsebäck kyrka, Barsebäcks sn, FU, Lars Salminen, Hovdala slott hus E, L329-förstärkningsåtgärder, Brönnestads sn, AK, Kristina Nilén 2006/ Tånga kvarn, Välinge sn, AK och DK, Henrik Borg, Tegelgolv i Bäckaskogs kyrka, Kiaby sn, AK & FU, Jan Kockum, 2004& Kävlinge gamla kyrka, 8 ½ sekler av hemligheter, Byggnadsarkeologisk undersökning, Petter Jansson, Tåstarps kyrka, Tåstarps sn, AK, Lotta Eriksson, Sankt Ibb gamla kyrka, BAD & FU, Cecilia Pantzar & Lars Salminen, Vä kyrkogård gammal och ny, Vä sn, FU, Tony Björk, Härlövs industriområde boplats och grav, N Åsum och Kristianstad, AU&FU&UN, Helén Lilja, Heliga Trefaldighetskyrkan restaurering av fönster, AK, Helena Nilsson, Gånggriften i Odarslöv, Odarslöv sn, UN, Anders Edring, Källna kyrka, Källna sn, AF, Lotta Eriksson och Helena Nilsson, En kongemoseboplats i Yngsjö, AU & FU, Anders Edring, Börringe kyrkogård ett verkligt fridens rum i skuggan av lummiga trädkronor., Börringe sn, Svedala kommun, DK, Helena Nilsson, Lotta Eriksson, Cissela Olsson och Åsa Jakobsson, Östra Ljungby kyrka, Östra Ljungby sn, AF, Lotta Eriksson och Helena Nilsson, Södervidinge kyrkogård, Södervidinge sn, DK, Lotta Eriksson, Sankt Mikaels kapell i Helsingborg, UN, Lars Salminen, Skånska ruinvårdsprojektet, AK, Jimmy Juhlin Alftberg, Virke kyrkogård, Virke sn, DK, Lotta Eriksson, Några arkeologiska undersökningar i Åhus, Åhus sn, FU & AK, Jan Kockum, Kulturreservat i Skåne -en översiktlig utredning, Paul Hansson, S:t Jörgen i Åhus. Åhus 30:5. Åhus sn, FU, Jan Kockum, Bronsåldersbrunnar i Näsby, Kristianstad, UN, Tony Björk, Stora Harrie kyrkogård, Stora Harrie sn, DK, Lotta Eriksson, Österslöv gamla prästgård, Österslövs sn, AK, taktäckning, Jimmy Juhlin Alftberg, Månstorps gavlar- säkringsarbeten, V Ingelstad sn, AK, Jimmy Juhlin Alftberg & Henrik Borg, Skarhults slott - vårdplan, Skarhults sn, PJ, Kristina Nilén, Tjörnarps kyrka, Tjörnarps sn, AK, Lars-Göran Strömbom, Mia Jungskär & Lotta Eriksson, Universitetet 2, f.d. Anatomen, Värdebeskrivning 2007, BD, Henrik Borg Bäckaskog slott L356 renovering av västra längans fasad och tak, samt nytillverkning av grindar, AK, Kristina Nilén, Korsbackakyrkans kyrkogård, DK, Lotta Eriksson och Emelie Petersson, Kust och historia i Skåne En förstudie med naturperspektiv, PJ, Åsa Jakobsson, Sporrakulla gård tak- och timmerarbeten, Glimåkra sn, AK, Jimmy Juhlin Alftberg, Rivning på gång, norra kyrkogården i Lund, AK& BD, Petter Jansson, Röddinge kyrka utvändig renovering, Röddinge sn, AK, Petter Jansson Flädie kyrka utvändig renovering, Flädie sn, AK, Petter Jansson Hallamölla, Eljaröds sn, AK, Emelie Petersson, Kävlinge gamla kyrkas kyrkogård, DK, Lotta Eriksson och Emelie Petersson, Magnaröds stenvalvsbro, Östraby socken, AK, Jimmy Juhlin Alftberg Stora Herrestad säteri - antikvarisk förundersökning, huvudbyggnaden, Stora herrestads sn, AF, Kristina Nilén, Arilds missionshus - fönsterrenovering, AK, Helena Nilsson, Öllsjö by - Fastigheten Öllsjö 33:2, Skepparslöv sn, FU, Jan Kockum, Ausås församlingshem, Ausås sn, AK, Emelie Petersson, Nämndemansgården, Sankt Ibbs sn, AK, Emelie Petersson, Lilla Harrie kyrkogård, Lilla Harrie sn, DK, Lotta Eriksson & Katarina Olsson, Öllsjö 67:1, Skepparslöv sn, UN, Catherine Svensson, Stiby kyrka läkatarunderbyggnad, Stiby sn, AK, Helena Nilsson, Glimmebodagården, Brösarps sn, AK, Emelie Petersson, Hustoftagården, Väsby sn, AK, Emelie Petersson, Östra Vemmerlövs kyrka, Östra Vemmerlöv sn, AK, Helena Nilsson, Förkortningar: AF-antikvarisk förundersökning FU- arkelogisk förundersökning PJ- projektrapport AK- antikvarisk kontroll KA- kulturhistorisk analys UN- arkeologisk undersökning AU-arkeologisk utredning MD-murverksdokumentation BD- byggnadsdokumentation DK- dokumentation, övrigt OU- osteologisk undersökning BAD-byggn-ark-dokumentation

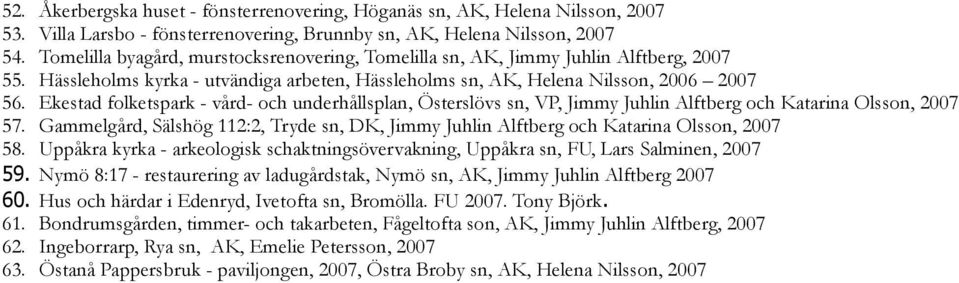

18 52. Åkerbergska huset - fönsterrenovering, Höganäs sn, AK, Helena Nilsson, Villa Larsbo - fönsterrenovering, Brunnby sn, AK, Helena Nilsson, Tomelilla byagård, murstocksrenovering, Tomelilla sn, AK, Jimmy Juhlin Alftberg, Hässleholms kyrka - utvändiga arbeten, Hässleholms sn, AK, Helena Nilsson, Ekestad folketspark - vård- och underhållsplan, Österslövs sn, VP, Jimmy Juhlin Alftberg och Katarina Olsson, Gammelgård, Sälshög 112:2, Tryde sn, DK, Jimmy Juhlin Alftberg och Katarina Olsson, Uppåkra kyrka - arkeologisk schaktningsövervakning, Uppåkra sn, FU, Lars Salminen, Nymö 8:17 - restaurering av ladugårdstak, Nymö sn, AK, Jimmy Juhlin Alftberg Hus och härdar i Edenryd, Ivetofta sn, Bromölla. FU Tony Björk. 61. Bondrumsgården, timmer- och takarbeten, Fågeltofta son, AK, Jimmy Juhlin Alftberg, Ingeborrarp, Rya sn, AK, Emelie Petersson, Östanå Pappersbruk - paviljongen, 2007, Östra Broby sn, AK, Helena Nilsson, 2007
