Osby kyrka & kyrkogård - läktarunderbyggnad & ledningsschakt

Transkript

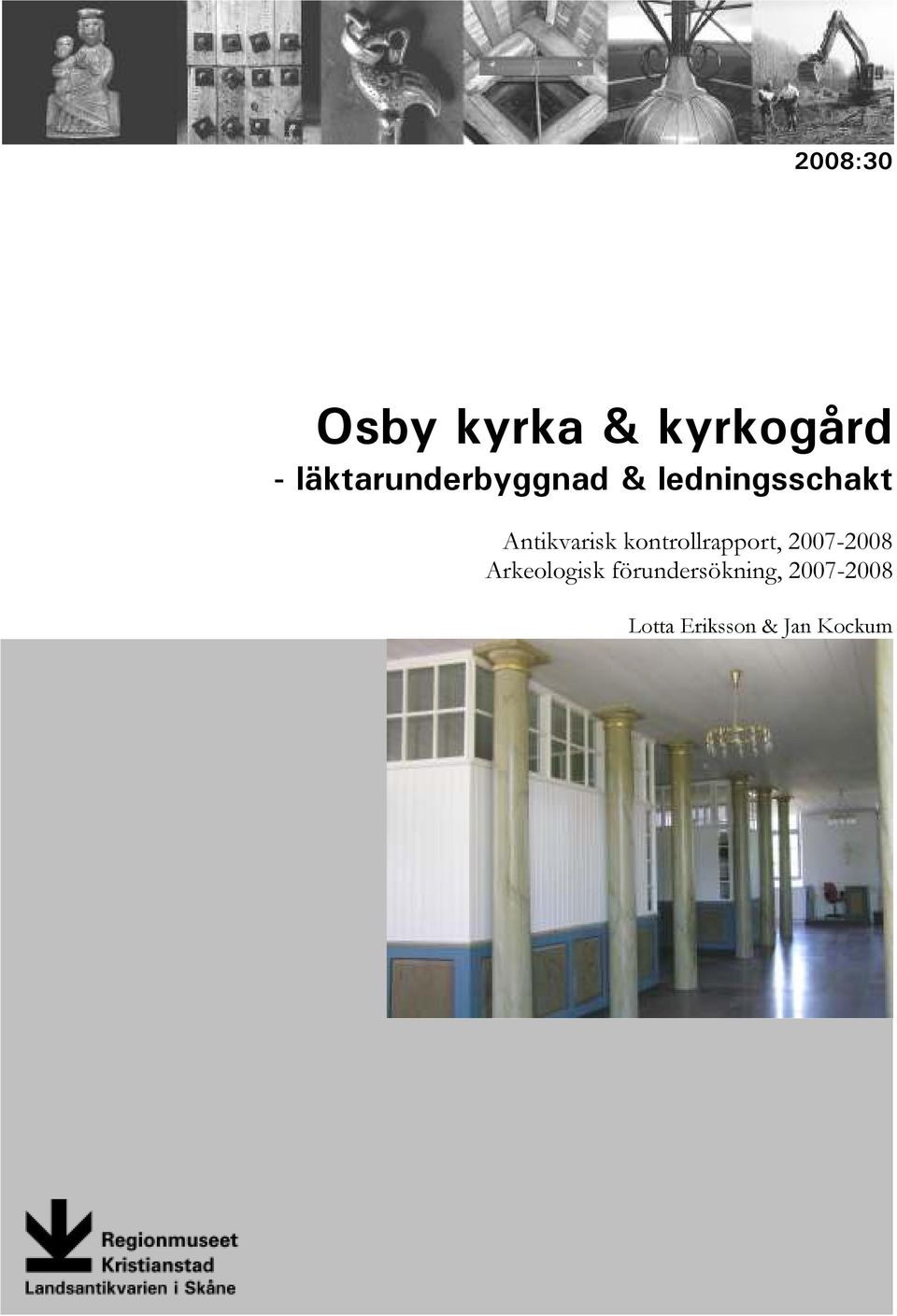

1 2008:30 Osby kyrka & kyrkogård - läktarunderbyggnad & ledningsschakt Antikvarisk kontrollrapport, Arkeologisk förundersökning, Lotta Eriksson & Jan Kockum

2

3 Rapport 2008:30 Osby kyrka & kyrkogård - läktarunderbyggnad & ledningsschakt Antikvarisk kontrollrapport, Arkeologisk förundersökning, 2008 Osby socken, 1102 Osby kommun Skåne län Lotta Eriksson & Jan Kockum

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2008:30 ISSN Omslagsfoto: De nybyggda kuberna under orgelläktaren sedda från söder. Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 OSBY KYRKA & KYRKOGÅRD Innehåll Administrativa uppgifter bygg...5 Administrativa och tekniska uppgifter arkeologi...5 Sammanfattning av utförda åtgärder...6 Byggnadshistorik med relevans för ärendet...6 Utförda åtgärder bygg...7 Demontering...7 Golv...7 Bygg...8 Måleri...8 Övrigt...8 Arkeologi och mark...10 Inledning...10 Läge och topografi...11 Historik och fornlämningsmiljö...11 Undersökningsresultat...12 Avvikelser från av länsstyrelsen godkända handlingar...13 Kulturhistorisk bedömning av utförda åtgärder...13 Litteratur...13 Övriga handlingar med relevans för ärendet...14 Bilagor...15

6 Fastighetskartan, blad 4D0h, över Osby tätort med Osby kyrka markerad. Skånekartan med Osby kommun och Osby markerade.

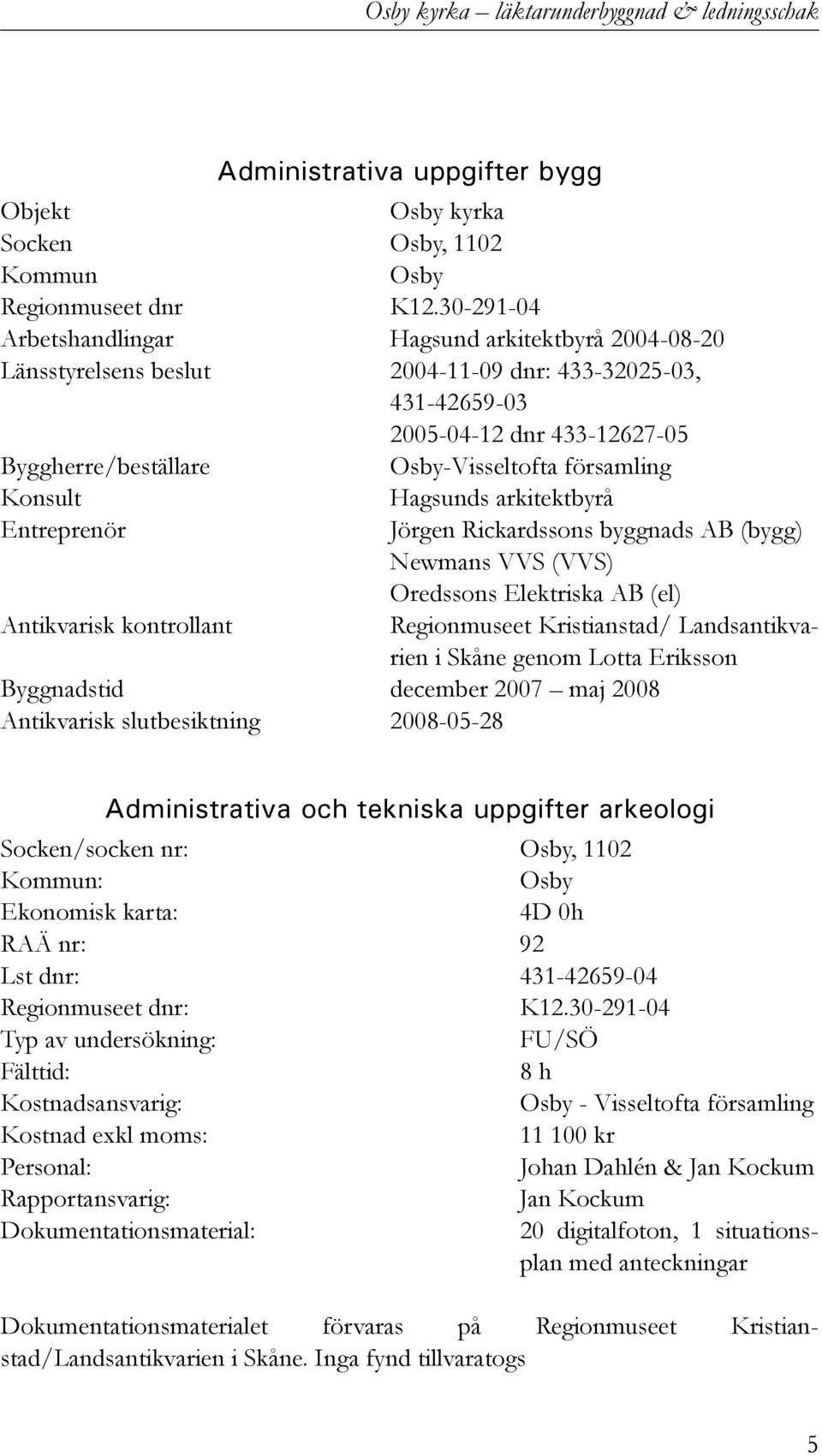

7 Osby kyrka läktarunderbyggnad & ledningsschak Administrativa uppgifter bygg Objekt Osby kyrka Socken Osby, 1102 Kommun Osby Regionmuseet dnr K Arbetshandlingar Hagsund arkitektbyrå Länsstyrelsens beslut dnr: , dnr Byggherre/beställare Osby-Visseltofta församling Konsult Hagsunds arkitektbyrå Entreprenör Jörgen Rickardssons byggnads AB (bygg) Newmans VVS (VVS) Oredssons Elektriska AB (el) Antikvarisk kontrollant Regionmuseet Kristianstad/ Landsantikvarien i Skåne genom Lotta Eriksson Byggnadstid december 2007 maj 2008 Antikvarisk slutbesiktning Administrativa och tekniska uppgifter arkeologi Socken/socken nr: Osby, 1102 Kommun: Osby Ekonomisk karta: 4D 0h RAÄ nr: 92 Lst dnr: Regionmuseet dnr: K Typ av undersökning: FU/SÖ Fälttid: 8 h Kostnadsansvarig: Osby - Visseltofta församling Kostnad exkl moms: kr Personal: Johan Dahlén & Jan Kockum Rapportansvarig: Jan Kockum Dokumentationsmaterial: 20 digitalfoton, 1 situationsplan med anteckningar Dokumentationsmaterialet förvaras på Regionmuseet Kristianstad/Landsantikvarien i Skåne. Inga fynd tillvaratogs 5

8 Osby kyrka läktarunderbyggnad & ledningsschakt Fig 1: Osby kyrkas interiör mot väster under tidigt 1900-tal. Äldre fotografi i ATA. Sammanfattning av utförda åtgärder I Osby kyrka har de fem västra bänkraderna i södra respektive norra bänkkvarteret demonterats och två mindre underbyggnader byggts upp för att erhålla bl a handikapp-wc, pentry och samlingsrum. Byggnadshistorik med relevans för ärendet Osby kyrkas äldsta delar, koret och absiden är uppförda under slutet av 1100-talet eller början av 1200-talet. På grund av befolkningsökningen uppfördes år 1701 den norra korsarmen och år 1770 den södra korsarmen. Trots detta upplevdes kyrkan som alltför trång och år 1834 revs det medeltida långhuset och ett nytt långhus med dubbelt så stor bredd och dubbelt så långt som det förra uppfördes efter ritningar av Carl Ståhl. Även tornet i väster uppfördes vid detta tillfälle. Kyrkans inredning är huvudsakligen från 1800-talet men förändringar i framförallt korpartiet har skett vid flera tillfällen under 1900-talet. Under senare delen av 1900-talet har bänkar plockats bort i långhusets västligaste del under orgelläktaren. 6

9 Osby kyrka läktarunderbyggnad & ledningsschak Fig 2 & 3: Ytterligare en bänkrad, totalt fem i vardera kvarteret, togs bort för att friställa läktarpelarna i den mellersta raden. Den bakersta radens raka skärm återanvändes. Listen utmed skärmens översida fick dock bytas ut mot ny då skärmens längd fick justeras. Utförda åtgärder bygg Demontering Enligt länsstyrelsens beslut skulle de fyra västligaste bänkraderna i södra respektive norra bänkkvarteret demonteras för att ge plats åt läktarunderbyggnaderna. Vid arbetenas inledande togs dock frågan upp om ytterligare en bänk i respektive kvarter kunde demonteras då orgelläktarens pelare blockerade dessa rader såväl fysiskt som mentalt. Antikvarisk kontrollant ansåg motiveringen skälig och godkände detta. Demonterade bänkar kasserades på församlingens begäran då inga krav ställts på vidare förvaring. Sista bänkens bakre bänkskärm återanvändes på den bänk som från och med nu utgör bakersta bänkraden. I samband med bänkarnas demontering revs även det underliggande trägolvet ut. Utrymmet därunder utgjordes av steril sand, inga fynd påträffades. Utrymmet var torrt och inga skador i bjälkar och reglar konstaterades. Golv På de ytor där befintligt trägolv demonterats göts ett nytt armerat undergolv på isolering av frigolit. På detta underlag lades ett kalkstensgolv med plattor av ölandskalksten lika omgivande ytor. 7

10 Osby kyrka läktarunderbyggnad & ledningsschakt Fig 4 & 5: Bänkkvarteren under demontering av bänkar och underliggande trägolv. Fyllningen under golvet bestod av steril sand, inga fynd framkom. Det nya kalkstensgolvet lades på en isolering av frigolit samt en armerad undergjutning. Bygg Under läktaren direkt intill långhusets västra mur har två kuber uppförts. Kuberna är uppförda med uppreglade väggar, innerväggar av gips och ytterväggar mot kyrkorum klädda med dels d-fasad panel och dels spegelförsedd panel liknande bänkarnas bakre skärmar. Antikvarisk kontrollant har endast beaktat de antikvariska värdena och estetiska aspekter vad gäller kubernas yttre utformning och infästning mot befintliga ytor och material. Inredningen i kuberna har ej berörts. Måleri I samband med läktarunderbyggnaden skrapades 10 av de 14 läktarpelarna rent från all befintlig färg på grund av omfattande uppskalning i samtliga målningsskikt. De sex bakersta läktarpelarna målades med alkydoljefärg innan antikvarisk kontrollant fått möjlighet att ange målningsbehandling. Resterande fyra pelare målades dock med linoljefärg (se bilaga 1). Skillnaden i målningsbehandling ger en möjlighet att följa upp de två färgtypernas beständighet. De yttre panelerna på kuberna målades med alkydoljefärg efter avstämning med antikvarisk kontrollant och länsstyrelse. Övrigt Frånluftsventilationen från handikapptoaletten placerades på kyrkans vind. Beställaren skall mäta luftfuktigheten i direkt anslutning till ventilationens utsläpp under ett år från och med den antikvariska slutbesiktningen för att kontrollera om luftutsläppet på något sätt kan påverka vindsklimatet negativt på något sätt. Mätningsresultatet skall tillsändas länsstyrelsen samt Regionmuseet Kristianstad. 8

11 Osby kyrka läktarunderbyggnad & ledningsschak Fig 6-11: Kubernas reglade stomme under uppförande. De marmorerade pelarna direkt framför kuberna är målade med alkydoljefärg. Detalj på skada i befintlig marmorering. Den södra kuben efter färdigställande med ytterväggar klädda med d-fas panel och spegelpanel lika bänkskärmarnas. Detalj urtag för dörrhandtag i mittelbandslisten. Kyrkorummet mot väster före och efter kubernas uppförande. 9

12 Osby kyrka läktarunderbyggnad & ledningsschakt Fig. 12. Undersökningsytans läge i förhållande till Osby kyrka och fornlämning RAÄ 92. Arkeologi och mark Inledning I anslutning till installering av WC och pentry utfördes schaktning för ledning på kyrkogården. Då kyrkogården ligger inom Osby historiska bytomt, registrerad som fornlämning RAÄ 92 i Osby sn, beslutade länsstyrelsen i Skåne län att en arkeologisk förundersökning i form av en schaktningsövervakning skulle företas. Undersökningen genomfördes under perioden av personal vid Regionmuseet Kristianstad/Landsantikvarien i Skåne. 10

13 Osby kyrka läktarunderbyggnad & ledningsschak Fig. 13. Schaktet med bottennivå uppgiven i m under befintlig marknivå. Läge och topografi Osby ligger i ett småkuperad och till större delen glesbebyggd skogsbygd vid mellersta delen av Helge å. Dagens samhälle ligger på båda sidor om den norra delen av Osbysjön. Kyrkan och kyrkogården är placerade ca 300 m norr om den norra stranden på en nivå av ca 75 m ö. h. Historik och fornlämningsmiljö Ortnamnet är känt i de historiska källorna från början av 1200-talet. Förleden Osi ortnamnet betyder åmynning och syftar på Driveåns utflöde i Osbysjön, således byn vid åmynningen (Pamp1983, s 98). År 2004 utfördes en schaktningsövervakning inom kyrkogården vid vilken det framkom redeponerat gravmaterial. I övrigt påträffades inget av antikvariskt intresse. 11

14 Osby kyrka läktarunderbyggnad & ledningsschakt Fig. 14. (Ovan vänster) Schaktet utanför kyrkan. Fig. 15. (Ovan höger) Delar av grundmuren blottad. VA-ledningen kilades mellan stenarna. Fig. 16.(Vänster) Schaktet i kyrkgolvet. Undersökningsresultat Vid undersökningen togs ett ca 13 m långt schakt upp. Enligt planerna skulle schaktet inte vara bredare än ca 0,5 1,0 m. Ras och rasrisk gjorde dock att schaktet blev som bredast ca 4 m. Djupet uppgick till som mest 2 m. Själva rörgenomföringen var planerad att gå under grundmuren på långhusets västra gavel. I samråd med antikvarisk kontrollant kunde ledningen dock kilas mellan stenarna i grundmuren. I området mellan långhus och torn fanns tjocka lager av bygg- och rivningsmassor. Dessa massor tunnades ut och blev obefintliga i höjd med långhusets norra mur. I denna del av schaktet påträffades en grav in situ, som dock kunde ligga kvar. Inne i kyrkan togs ett ca 1 x 1 m stort schakt upp i golvet för VA-ledningen. Här framkom inget av antikvariskt intresse. 12

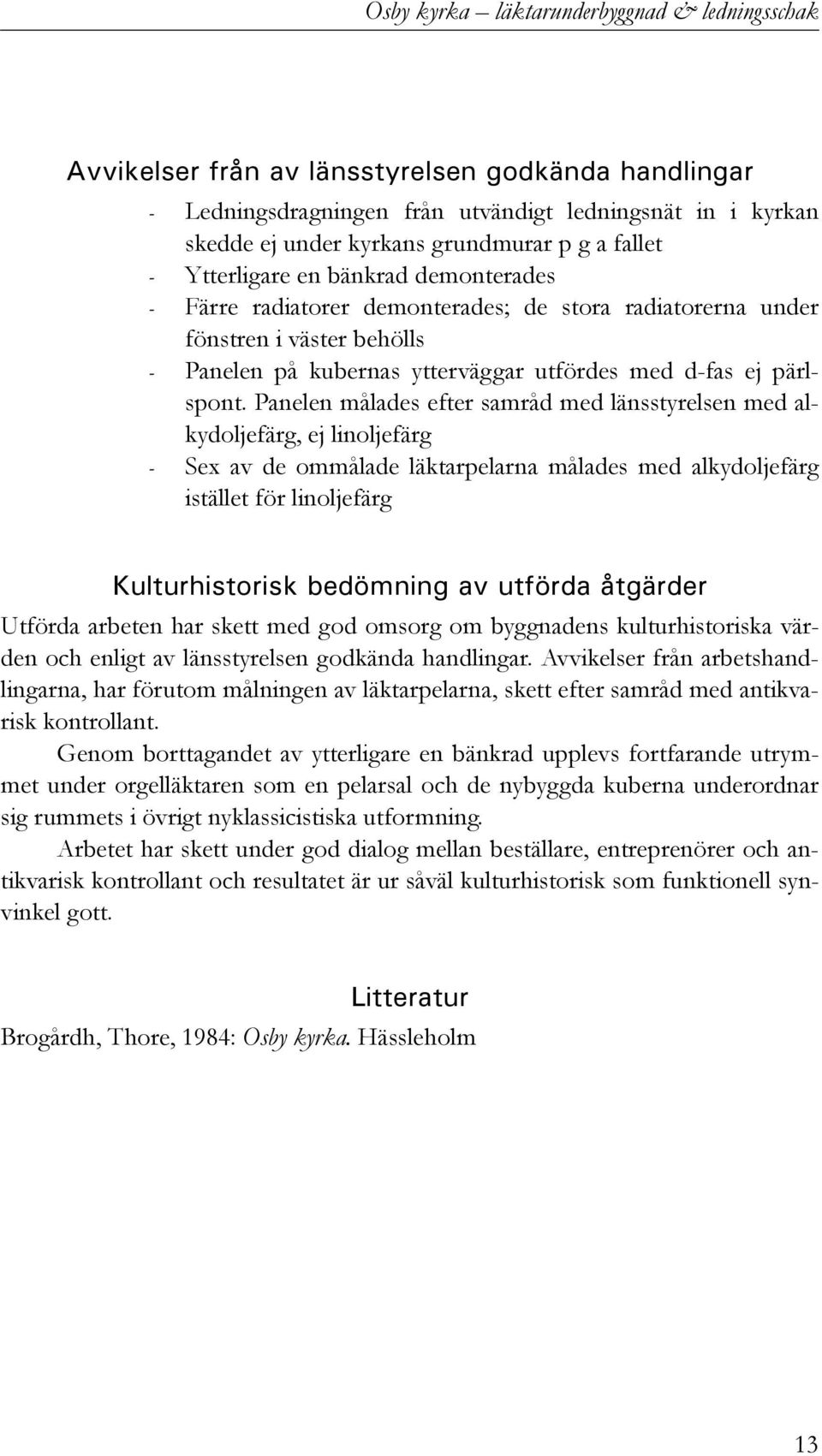

15 Osby kyrka läktarunderbyggnad & ledningsschak Avvikelser från av länsstyrelsen godkända handlingar - Ledningsdragningen från utvändigt ledningsnät in i kyrkan skedde ej under kyrkans grundmurar p g a fallet - Ytterligare en bänkrad demonterades - Färre radiatorer demonterades; de stora radiatorerna under fönstren i väster behölls - Panelen på kubernas ytterväggar utfördes med d-fas ej pärlspont. Panelen målades efter samråd med länsstyrelsen med alkydoljefärg, ej linoljefärg - Sex av de ommålade läktarpelarna målades med alkydoljefärg istället för linoljefärg Kulturhistorisk bedömning av utförda åtgärder Utförda arbeten har skett med god omsorg om byggnadens kulturhistoriska värden och enligt av länsstyrelsen godkända handlingar. Avvikelser från arbetshandlingarna, har förutom målningen av läktarpelarna, skett efter samråd med antikvarisk kontrollant. Genom borttagandet av ytterligare en bänkrad upplevs fortfarande utrymmet under orgelläktaren som en pelarsal och de nybyggda kuberna underordnar sig rummets i övrigt nyklassicistiska utformning. Arbetet har skett under god dialog mellan beställare, entreprenörer och antikvarisk kontrollant och resultatet är ur såväl kulturhistorisk som funktionell synvinkel gott. Litteratur Brogårdh, Thore, 1984: Osby kyrka. Hässleholm 13

16 Osby kyrka läktarunderbyggnad & ledningsschakt Övriga handlingar med relevans för ärendet Riksantikvarieämbetet: Brev ang. inbyggnad av rum under läktare Arkitekt SAR Börje Kvist: Förslag till avskärmning för utrymmen under orgelläktaren Länsstyrelsen: Meddelande Hagsunds arkitektbyrå: Arbetshandlingar Länsstyrelsen: Remiss Regionmuseet Kristianstad/Landsantikvarien i Skåne: Kostnadsberäkning Länsstyrelsen: Beslut angående inbyggnad av pelarsal (dnr samt ) Länsstyrelsen: Beslut angående marmorering av läktarpelare (dnr ) Regionmuseet Kristianstad/Landsantikvarien i Skåne: Reviderad kostnadsberäkning Osby-Visseltofta församling: Protokoll bm Osby-Visseltofta församling: Protokoll bm Osby-Visseltofta församling: Protokoll bm Länsstyrelsen: Mail angående målning av läktarpelare Osby-Visseltofta församling: Protokoll bm Osby-Visseltofta församling: Protokoll bm 5 Kristianstad Lotta Eriksson & Jan Kockum 14

17 Bilagor Planritning visandes vilka pelare som åtgärdats samt med vilken färgtyp. Bänkkvarterens tidigare utbredning finns inritad med streckad linje. 15

18 Regionmuseets rapportserie 2008 Kulturmiljö 1. Vä söder om S:ta Gertrud, Vä sn, FU, Jan Kockum, Kv Södra kasern 2 i Kristianstad, Kristianstad, FU, Jan Kockum Gör en kyrka någon skillnad? DK, Åsa Alftberg & Lotta Eriksson, Kärnkraftens fysiska miljöer,förstudie, Henrik Borg, Eslövs medborgarhus, Eslöv, AK, Helena Nilsson och Anna Rabow, Barsebäcks kyrka - installation av nytt värmesystem, Barsebäcks sn, AK, Kristina Nilén, Fjälkestads kyrka - invändig renovering, Fjälkestads sn, AK, Emelie Petersson & Helena Nilsson Krapperups alléer, Brunnby sn, KA, Patrik Olsson, Västra Nöbbelövs kyrka - utvändig renovering etapp 1, V. Nöbbelövs sn, AK, Helena Nilsson och Emelie Petersson, Folkestorps bränneri, Vårdplan, , Henrik Borg & Bengt Spade 11. Glimmingehus - kulturhistorisk värdebeskrivning, Vallby sn, KA, Kristina Nilén, Vikingatida silver från Kiaby, Kiaby sn, Bertil Helgesson, Norra Mellby kyrka, Norra Mellby sn, AK, Jimmy Juhlin Alftberg, Brönnestad kyrka, Brönnestad sn, AK, Jimmy Juhlin Alftberg, Södra Björstorps dammar, Brösarps sn, AF, Lotta Eriksson, Bertil Helgesson & Niclas Hansson, Munken 6, Åhus sn, FU+SU, Helén Lilja, Gualöv 61:113. Gualöv sn, AU, Jan Kockum, Stakethandboken att gjuta ett Bromöllastaket, Katarina Olsson & Jimmy Juhlin Alftberg, Jordkällare i Lurebygget, AK, Perstorps sn, Katarina Olsson, Anna på Klinten. BMU, Västra Karups sn, Paul Hansson, Aosehus, Åhus sn, UN, Jan Kockum, S: t Olofs station, S:t Olofs sn, AK, Katarina Olsson, Vårdplan för området kring Pannehuset, Andrarums sn, KA, Anna Rabow och Jimmy Juhlin Alftberg Gravfälten vid Vä, Vä sn, AU, Tony Björk, Öllsjö 7:1, Skepparslöv sn, AU, Anders Edring, Hammar 9:21, Nosaby sn, AU, Anders Edring, Magasinet i Svalöv, Svalövs sn, BMU, Henrik Borg, Träne kyrka, Takrestaurering, Träne sn, AK, Jimmy Juhlin Alftberg, Uppåkra kyrka, FU, Bertil Helgesson, Osby kyrka - läktarunderbyggnad och ledningsschakt, Osby sn, AK & FU, Lotta Eriksson & Jan Kockum, Förkortningar: AF-antikvarisk förundersökning FU- arkelogisk förundersökning PJ- projektrapport AK- antikvarisk kontroll KA- kulturhistorisk analys UN- arkeologisk undersökning AU-arkeologisk utredning MD-murverksdokumentation BD- byggnadsdokumentation DK- dokumentation, övrigt OU- osteologisk undersökning BAD-byggn-ark-dokumentation
