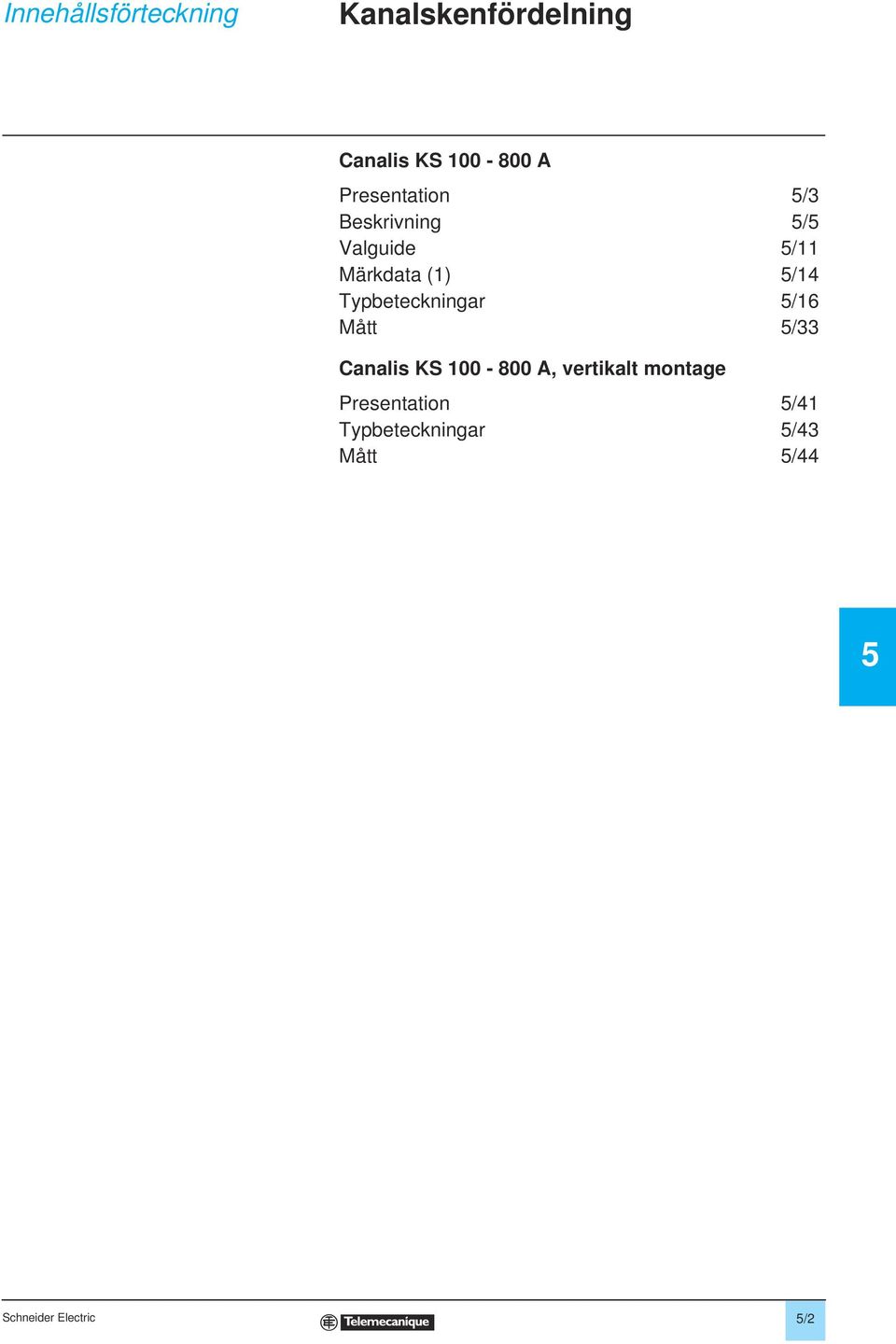

1 Innehållsförteckning Kanalskenfördelning Canalis KS 1-8 A Presentation /3 Beskrivning / Valguide /11 Märkdata (1) /14 Typbeteckningar /16 Mått /33 Canalis KS 1-8 A, vertikalt montage Presentation /41 Typbeteckningar /43 Mått /44 /2

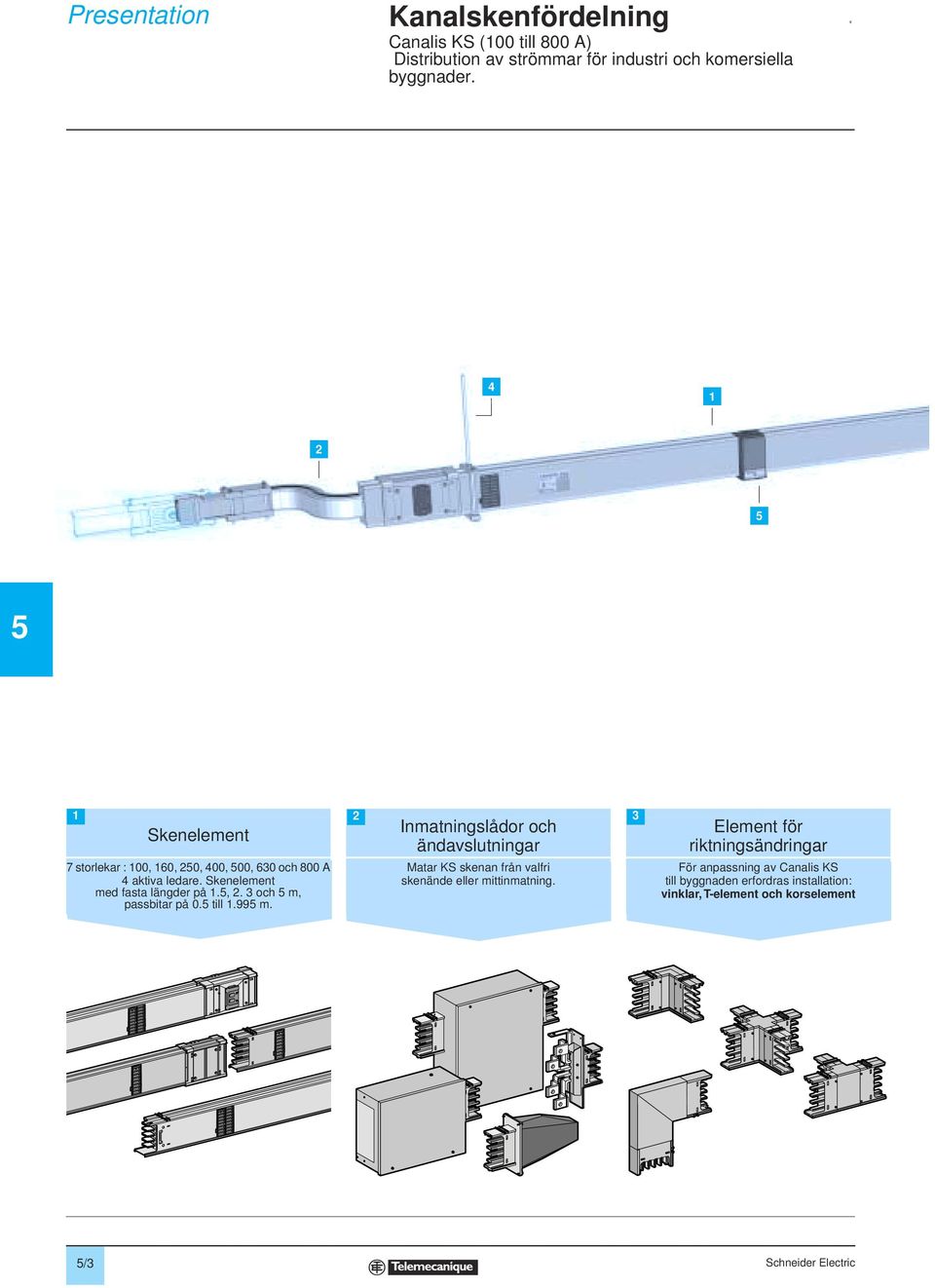

2 Presentation Kanalskenfördelning Canalis KS (1 till 8 A) Distribution av strömmar för industri och komersiella byggnader Skenelement 7 storlekar : 1, 16, 2, 4,, 63 och 8 A 4 aktiva ledare. Skenelement med fasta längder på 1., 2. 3 och m, passbitar på. till 1.99 m. 2 3 Inmatningslådor och ändavslutningar Matar KS skenan från valfri skenände eller mittinmatning. Element för riktningsändringar För anpassning av Canalis KS till byggnaden erfordras installation: vinklar, T-element och korselement /3

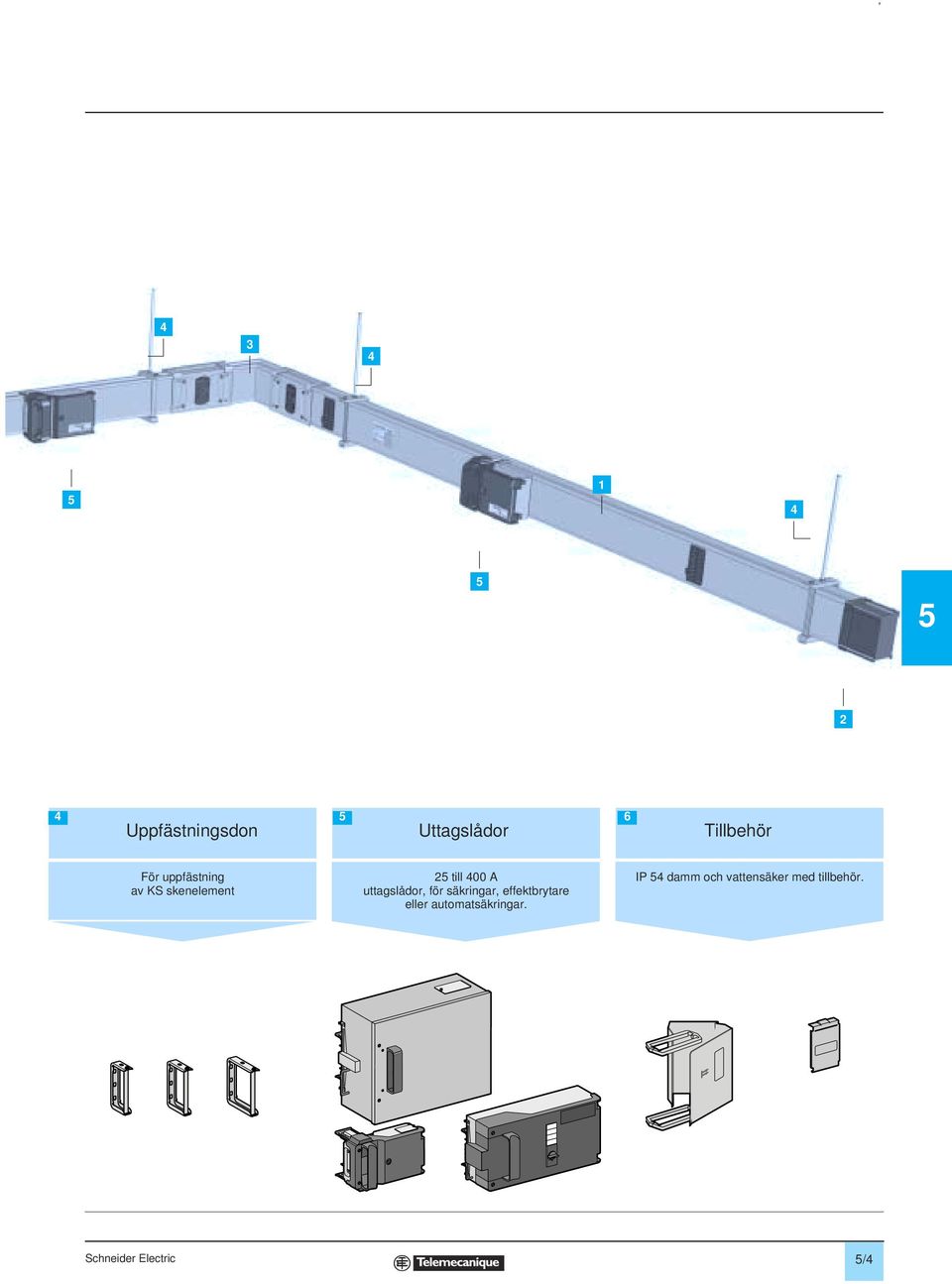

3 Uppfästningsdon Uttagslådor Tillbehör För uppfästning 2 till 4 A IP 4 damm och vattensäker med tillbehör. av KS skenelement uttagslådor, för säkringar, effektbrytare eller automatsäkringar. /4

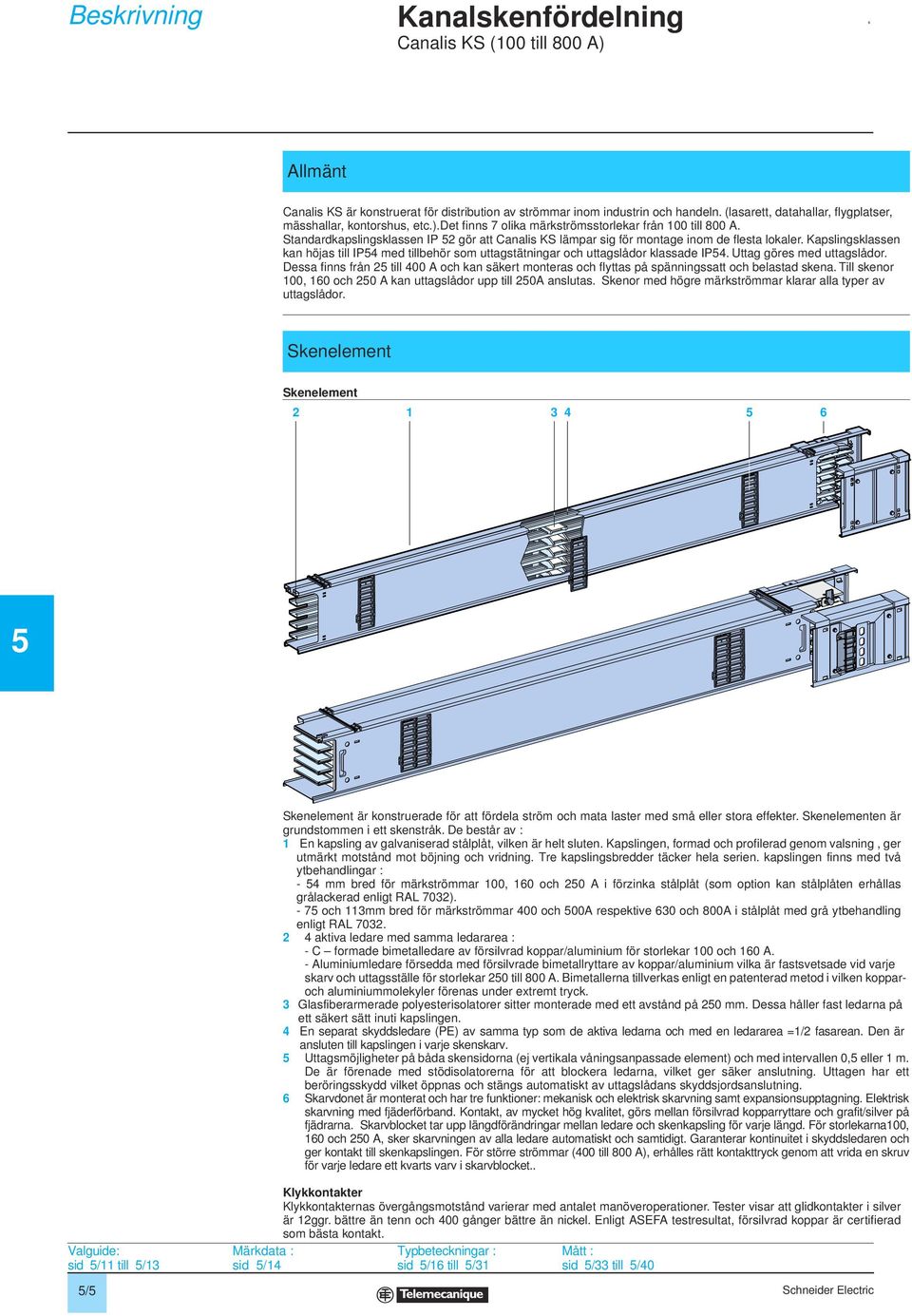

4 Beskrivning Kanalskenfördelning Canalis KS (1 till 8 A) Allmänt Canalis KS är konstruerat för distribution av strömmar inom industrin och handeln. (lasarett, datahallar, flygplatser, mässhallar, kontorshus, etc.).det finns 7 olika märkströmsstorlekar från 1 till 8 A. Standardkapslingsklassen IP 2 gör att Canalis KS lämpar sig för montage inom de flesta lokaler. Kapslingsklassen kan höjas till IP4 med tillbehör som uttagstätningar och uttagslådor klassade IP4. Uttag göres med uttagslådor. Dessa finns från 2 till 4 A och kan säkert monteras och flyttas på spänningssatt och belastad skena. Till skenor 1, 16 och 2 A kan uttagslådor upp till 2A anslutas. Skenor med högre märkströmmar klarar alla typer av uttagslådor. Skenelement Skenelement Skenelement är konstruerade för att fördela ström och mata laster med små eller stora effekter. Skenelementen är grundstommen i ett skenstråk. De består av : 1 En kapsling av galvaniserad stålplåt, vilken är helt sluten. Kapslingen, formad och profilerad genom valsning, ger utmärkt motstånd mot böjning och vridning. Tre kapslingsbredder täcker hela serien. kapslingen finns med två ytbehandlingar : - 4 mm bred för märkströmmar 1, 16 och 2 A i förzinka stålplåt (som option kan stålplåten erhållas grålackerad enligt RAL 732). - 7 och 113mm bred för märkströmmar 4 och A respektive 63 och 8A i stålplåt med grå ytbehandling enligt RAL aktiva ledare med samma ledararea : - C formade bimetalledare av försilvrad koppar/aluminium för storlekar 1 och 16 A. - Aluminiumledare försedda med försilvrade bimetallryttare av koppar/aluminium vilka är fastsvetsade vid varje skarv och uttagsställe för storlekar 2 till 8 A. Bimetallerna tillverkas enligt en patenterad metod i vilken kopparoch aluminiummolekyler förenas under extremt tryck. 3 Glasfiberarmerade polyesterisolatorer sitter monterade med ett avstånd på 2 mm. Dessa håller fast ledarna på ett säkert sätt inuti kapslingen. 4 En separat skyddsledare (PE) av samma typ som de aktiva ledarna och med en ledararea =1/2 fasarean. Den är ansluten till kapslingen i varje skenskarv. Uttagsmöjligheter på båda skensidorna (ej vertikala våningsanpassade element) och med intervallen, eller 1 m. De är förenade med stödisolatorerna för att blockera ledarna, vilket ger säker anslutning. Uttagen har ett beröringsskydd vilket öppnas och stängs automatiskt av uttagslådans skyddsjordsanslutning. 6 Skarvdonet är monterat och har tre funktioner: mekanisk och elektrisk skarvning samt expansionsupptagning. Elektrisk skarvning med fjäderförband. Kontakt, av mycket hög kvalitet, görs mellan försilvrad kopparryttare och grafit/silver på fjädrarna. Skarvblocket tar upp längdförändringar mellan ledare och skenkapsling för varje längd. För storlekarna1, 16 och 2 A, sker skarvningen av alla ledare automatiskt och samtidigt. Garanterar kontinuitet i skyddsledaren och ger kontakt till skenkapslingen. För större strömmar (4 till 8 A), erhålles rätt kontakttryck genom att vrida en skruv för varje ledare ett kvarts varv i skarvblocket.. Valguide: sid /11 till /13 sid /14 Klykkontakter Klykkontakternas övergångsmotstånd varierar med antalet manöveroperationer. Tester visar att glidkontakter i silver är 12ggr. bättre än tenn och 4 gånger bättre än nickel. Enligt ASEFA testresultat, försilvrad koppar är certifierad som bästa kontakt. Typbeteckningar : sid /16 till /31 sid /33 till /4 /

5 Beskrivning Kanalskenfördelning Canalis KS (1 till 8 A) Specialelement p Skenelement med inbyggd brandtätning Vid genomgång av en brandklassad vägg eller valv mellan två brandceller. Brandmotstånd : 2 tim. (EI12) Typgodkännandebevis 163/89 och ISO 834. p "Måttanpassade element"-längder För att anpassa stråklängden (till exempel, mellan två hinder vid riktningsförändringar). Dessa element tillverkas på begäran, från mm till 199 mm, i intervall på mm. Dessa element saknar uttagsöppningar. Inmatningslådor och inmatningsgafflar. 2 Inmatningslådor För matning av ett KS stråk med kabel eller direkt anslutning till matande ställverk. Matningen kan ske till skenänden(ändinmatning eller efter stråket(mittinmatning). De kan matas med aluminium eller kopparkablar försedda med kabelskor. Aluminiumkablar kan anslutas med aluminiumkabelskor typ AK och kopparkablar kan anslutas med kopparkabelskor typ KR. Speciella övergångar Cu/Al erfordras ej. I grundutförandet sitter en slät kabelinföringsplåt på inmatningslådan. Denna plåt kan borras eller ersättas med en plåt utrustad med 1, 2 alt. 3 kabelinföringar beroende på storlek. För kapslingsklass IP 4 finns även plåtar håltagna FL21. Dessa plåtar beställes separat. 1 Ändinmatning Endast för skena 1 A. Den kan monteras på vänster eller höger stråkände och har borrad kabelinföring Pg Ändinmatning För storlekar 1 till 2 A. En typ av inmatningslåda kan enkelt inverteras för montage till höger eller vänster stråkände. För storlekar 4 till 8 A. Finns för montage till höger eller vänster stråkände 3 Mittinmatning Monteras mellan två element på valfri plats längs skenstråket Inmatningsgaffel Vid större strömmar ansluts KSstråk direkt till LS-ställverk alternativt till större central med inmatning typ gaffel. Anslutning till matande grupp sker lämpligen med RK-kabel alt. flexibel kopparskena. Inmatningsgaffeln kan med fördel monteras av ställverksleverantören. Inmatningen är försedd med flänsplåt för anpassning till matande enhet. Inmatningen kan monteras i valfri stråkände VaValguide: sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 sid /33 till /4 /6

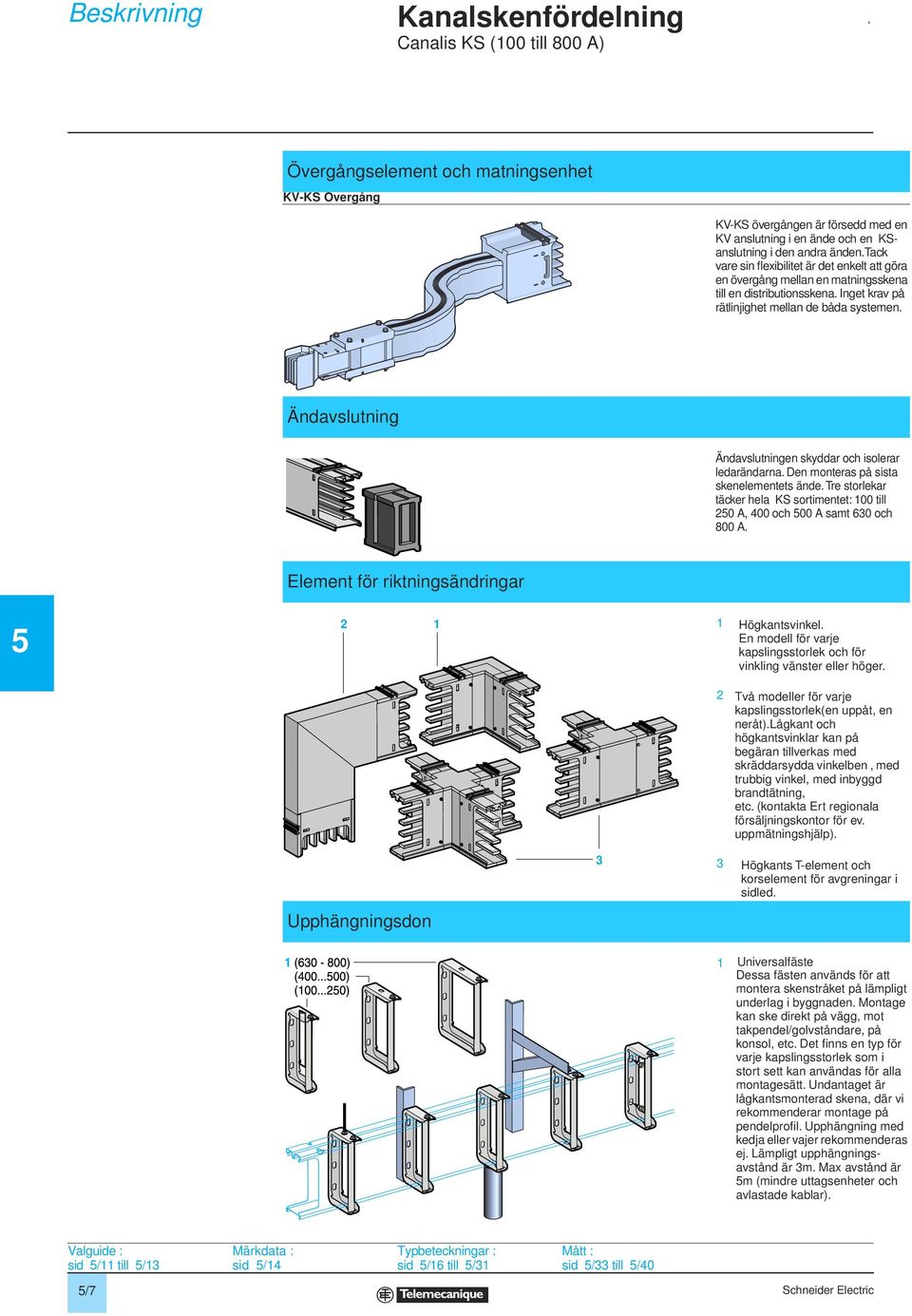

6 Beskrivning Kanalskenfördelning Canalis KS (1 till 8 A) Övergångselement och matningsenhet KV-KS Övergång KV-KS övergången är försedd med en KV anslutning i en ände och en KSanslutning i den andra änden.tack vare sin flexibilitet är det enkelt att göra en övergång mellan en matningsskena till en distributionsskena. Inget krav på rätlinjighet mellan de båda systemen. Ändavslutning Ändavslutningen skyddar och isolerar ledarändarna. Den monteras på sista skenelementets ände. Tre storlekar täcker hela KS sortimentet: 1 till 2 A, 4 och A samt 63 och 8 A. Element för riktningsändringar Högkantsvinkel. En modell för varje kapslingsstorlek och för vinkling vänster eller höger. 2 Två modeller för varje kapslingsstorlek(en uppåt, en neråt).lågkant och högkantsvinklar kan på begäran tillverkas med skräddarsydda vinkelben, med trubbig vinkel, med inbyggd brandtätning, etc. (kontakta Ert regionala försäljningskontor för ev. uppmätningshjälp). Upphängningsdon 3 3 Högkants T-element och korselement för avgreningar i sidled. 1 Universalfäste Dessa fästen används för att montera skenstråket på lämpligt underlag i byggnaden. Montage kan ske direkt på vägg, mot takpendel/golvståndare, på konsol, etc. Det finns en typ för varje kapslingsstorlek som i stort sett kan användas för alla montagesätt. Undantaget är lågkantsmonterad skena, där vi rekommenderar montage på pendelprofil. Upphängning med kedja eller vajer rekommenderas ej. Lämpligt upphängningsavstånd är 3m. Max avstånd är m (mindre uttagsenheter och avlastade kablar). sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 sid /33 till /4 /7

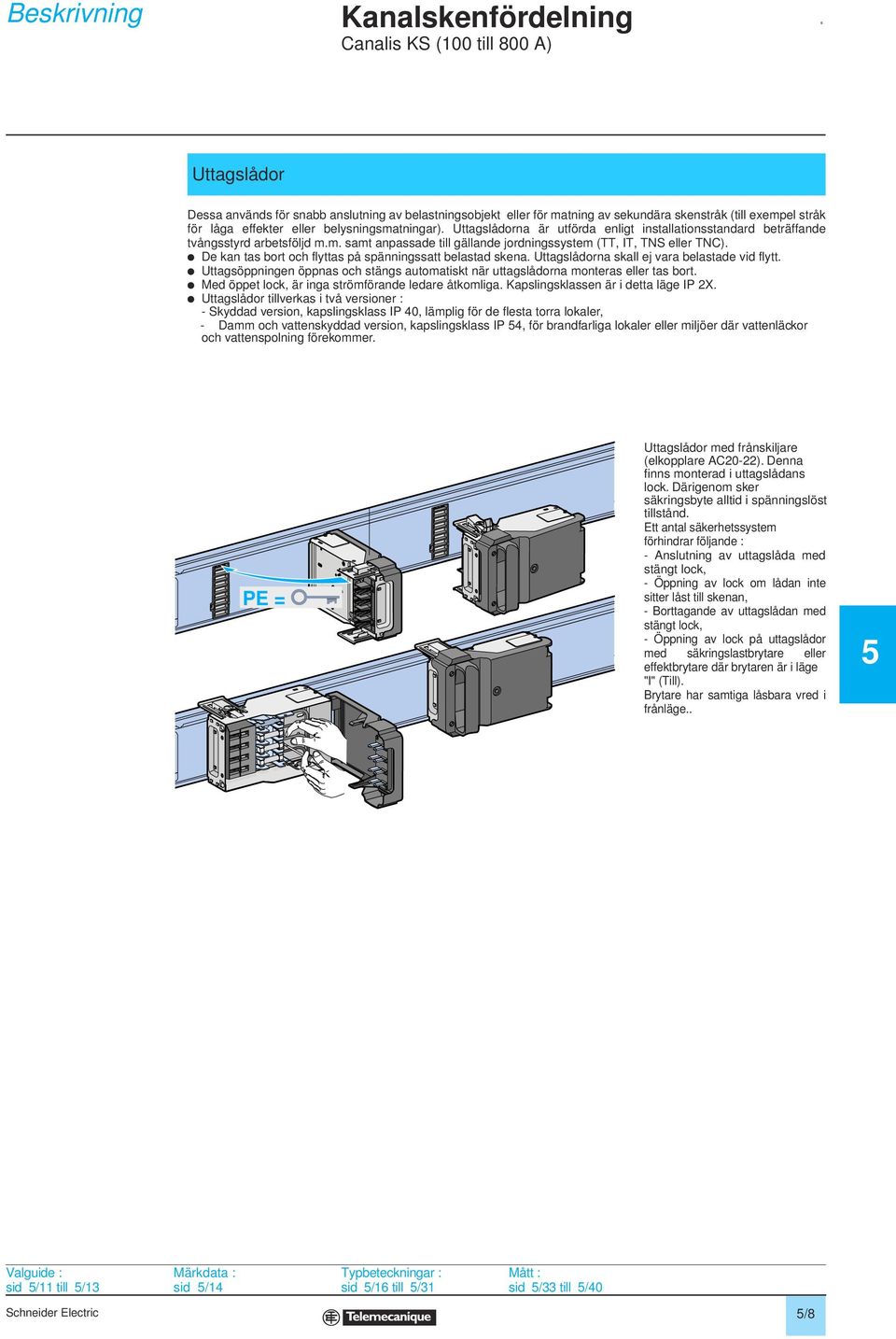

7 Beskrivning Kanalskenfördelning Canalis KS (1 till 8 A) Uttagslådor Dessa används för snabb anslutning av belastningsobjekt eller för matning av sekundära skenstråk (till exempel stråk för låga effekter eller belysningsmatningar). Uttagslådorna är utförda enligt installationsstandard beträffande tvångsstyrd arbetsföljd m.m. samt anpassade till gällande jordningssystem (TT, IT, TS eller TC). p De kan tas bort och flyttas på spänningssatt belastad skena. Uttagslådorna skall ej vara belastade vid flytt. p Uttagsöppningen öppnas och stängs automatiskt när uttagslådorna monteras eller tas bort. p Med öppet lock, är inga strömförande ledare åtkomliga. Kapslingsklassen är i detta läge IP 2X. p Uttagslådor tillverkas i två versioner : - Skyddad version, kapslingsklass IP 4, lämplig för de flesta torra lokaler, - Damm och vattenskyddad version, kapslingsklass IP 4, för brandfarliga lokaler eller miljöer där vattenläckor och vattenspolning förekommer. PE = Uttagslådor med frånskiljare (elkopplare AC2-22). Denna finns monterad i uttagslådans lock. Därigenom sker säkringsbyte alltid i spänningslöst tillstånd. Ett antal säkerhetssystem förhindrar följande : - Anslutning av uttagslåda med stängt lock, - Öppning av lock om lådan inte sitter låst till skenan, - Borttagande av uttagslådan med stängt lock, - Öppning av lock på uttagslådor med säkringslastbrytare eller effektbrytare där brytaren är i läge "I" (Till). Brytare har samtiga låsbara vred i frånläge.. sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 sid /33 till /4 /8

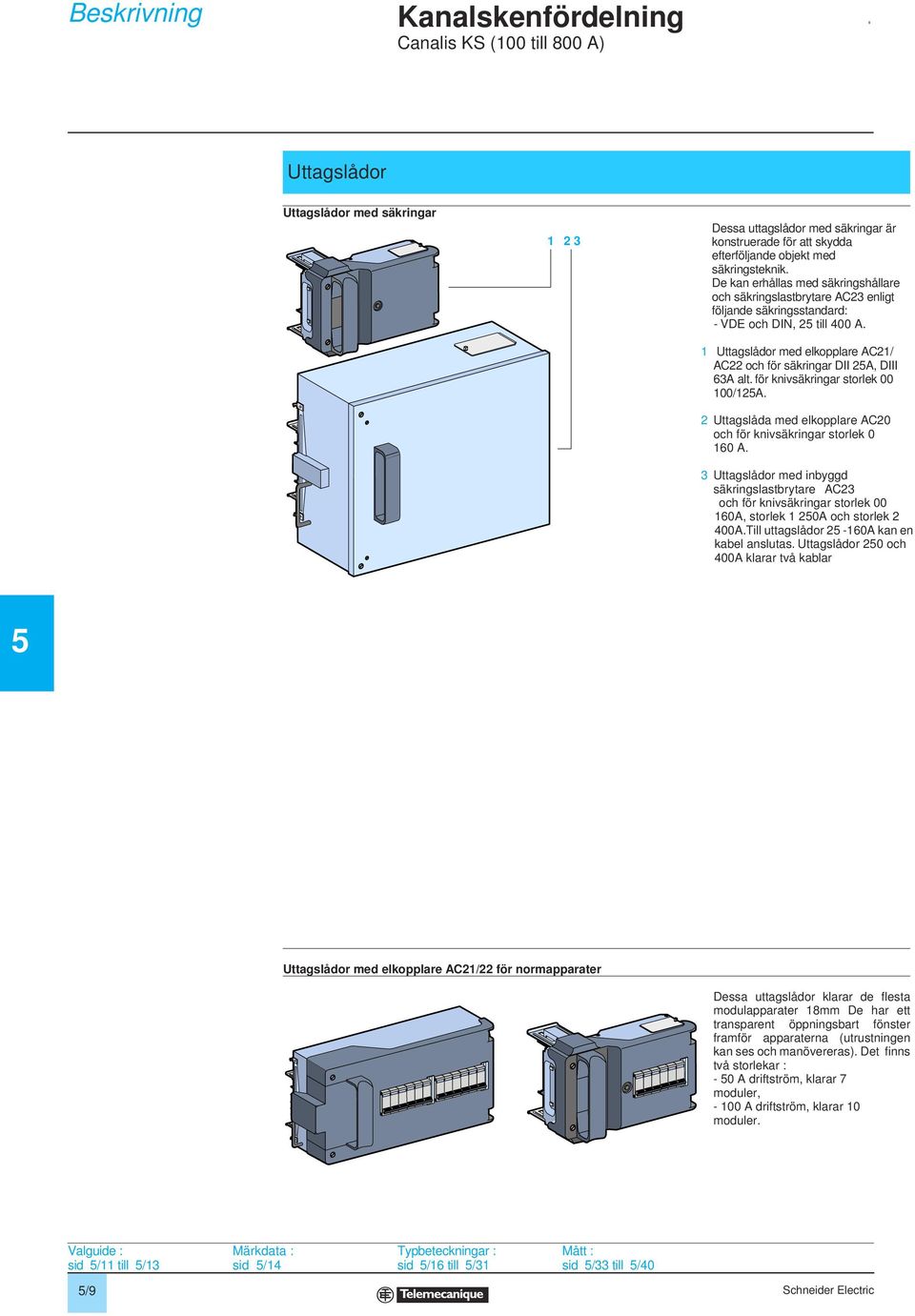

8 Beskrivning Kanalskenfördelning Canalis KS (1 till 8 A) Uttagslådor Uttagslådor med säkringar Dessa uttagslådor med säkringar är konstruerade för att skydda efterföljande objekt med säkringsteknik. De kan erhållas med säkringshållare och säkringslastbrytare AC23 enligt följande säkringsstandard: - VDE och DI, 2 till 4 A. 1 Uttagslådor med elkopplare AC21/ AC22 och för säkringar DII 2A, DIII 63A alt. för knivsäkringar storlek 1/12A. 2 Uttagslåda med elkopplare AC2 och för knivsäkringar storlek 16 A. 3 Uttagslådor med inbyggd säkringslastbrytare AC23 och för knivsäkringar storlek 16A, storlek 1 2A och storlek 2 4A.Till uttagslådor 2-16A kan en kabel anslutas. Uttagslådor 2 och 4A klarar två kablar Uttagslådor med elkopplare AC21/22 för normapparater Dessa uttagslådor klarar de flesta modulapparater 18mm De har ett transparent öppningsbart fönster framför apparaterna (utrustningen kan ses och manövereras). Det finns två storlekar : - A driftström, klarar 7 moduler, - 1 A driftström, klarar 1 moduler. sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 sid /33 till /4 /9

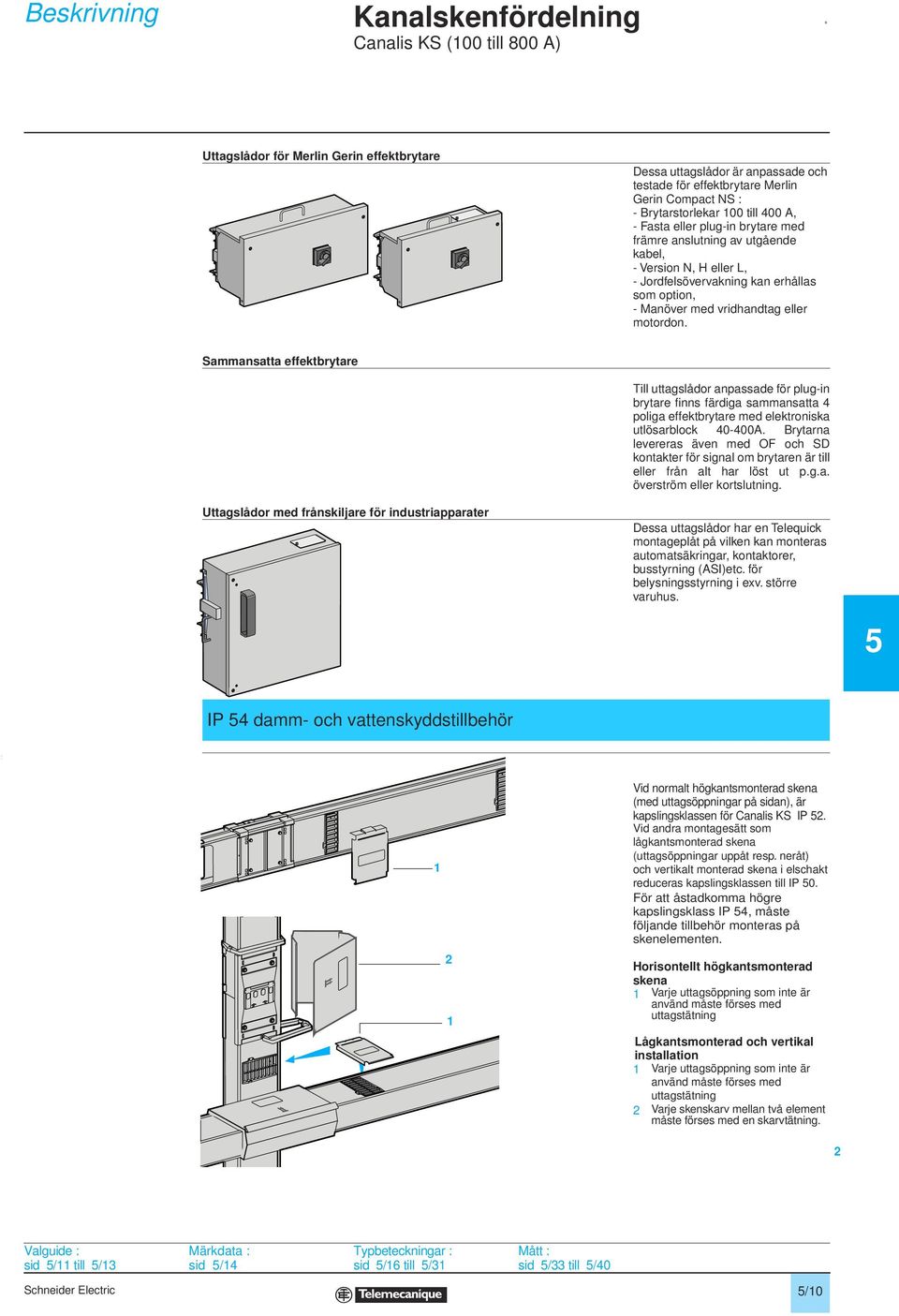

9 Beskrivning Kanalskenfördelning Canalis KS (1 till 8 A) Uttagslådor för Merlin Gerin effektbrytare Dessa uttagslådor är anpassade och testade för effektbrytare Merlin Gerin Compact S : - Brytarstorlekar 1 till 4 A, - Fasta eller plug-in brytare med främre anslutning av utgående kabel, - Version, H eller L, - Jordfelsövervakning kan erhållas som option, - Manöver med vridhandtag eller motordon. Sammansatta effektbrytare Uttagslådor med frånskiljare för industriapparater Till uttagslådor anpassade för plug-in brytare finns färdiga sammansatta 4 poliga effektbrytare med elektroniska utlösarblock 4-4A. Brytarna levereras även med OF och SD kontakter för signal om brytaren är till eller från alt har löst ut p.g.a. överström eller kortslutning. Dessa uttagslådor har en Telequick montageplåt på vilken kan monteras automatsäkringar, kontaktorer, busstyrning (ASI)etc. för belysningsstyrning i exv. större varuhus. IP 4 damm- och vattenskyddstillbehör Vid normalt högkantsmonterad skena (med uttagsöppningar på sidan), är kapslingsklassen för Canalis KS IP 2. Vid andra montagesätt som lågkantsmonterad skena (uttagsöppningar uppåt resp. neråt) och vertikalt monterad skena i elschakt reduceras kapslingsklassen till IP. För att åstadkomma högre kapslingsklass IP 4, måste följande tillbehör monteras på skenelementen. Horisontellt högkantsmonterad skena 1 Varje uttagsöppning som inte är använd måste förses med uttagstätning Lågkantsmonterad och vertikal installation 1 Varje uttagsöppning som inte är använd måste förses med uttagstätning 2 Varje skenskarv mellan två element måste förses med en skarvtätning. 2 sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 sid /33 till /4 /1

10 Valguide Kanalskenfördelning Canalis KS (1 till 8 A) Information som behövs p Typ av belastningar, deras märkdata och placeringar. p Matningskälla, märkdata och placering. p Byggnadens stomme (möjlighet att hänga upp kanalskenfördelningen). p Yttre påverkan på installationen (omgivningstemperatur, damm, vatten etc.). Layout för kanalskenfördelningar Stråken fördelas med hänsyn till maskinkvarter, inkommande matning och uppfästningsmöjligheter. Ett stråk täcker en zon på 4-6 meter. Val av skentyp beroende av belastningsström Ib Ib = total ström x k1 Total ström = summan av belastningarnas driftströmmar som är anslutna till skenstråket k1 = sammanslagningsfaktor Applikation k1 Märkt belastningsström Ib Vald skena Belysning, värme A KSp A KSp-16 Distribution (Mekanisk verkstad) A KSp-2 2 eller 3 laster A KSp-4 4 eller laster A KSp laster A KSp laster A KSp-8 4 eller fler. Tillåten ström Iz beroende på omgivningstemperatur (på montageplatsen) Märkström Inc för skenan är angiven för en medelomgivningstemperatur på 3 C (och en maximal temperatur på 4 C).Beroende på aktuell temperatur, en upp - eller nerräkningsfaktor (f1) multipliseras med märkströmmen Inc : se märkdata på sidan /14. Kontroll av spänningsfall Spänningsfallet för Canalis KS anges i V/1m/A i märkdata på sidan /14 Val av jordningssystem 3-polig distribution + + PE (IT-TT-TS) p KSA-ppED4pp skenor 3P + + PE uttagsmöjligheter, typ 3P + PE eller 3P + + PE 3L + PE (IT-TT-TS) 3L + + PE (IT-TT-TS) 3-polig distribution + PE (TC) p KSA-ppED4pp skenor 3P + PE uttagsmöjligheter, typ 3P + PE (TC) eller 3P + + PE (TS).. 3L + PE (TC) 3L + + PE (TS) sid / till /1 sid /14 Typbeteckningar : sid /16 till /31 sid /33 till /4 /11

11 Valguide Kanalskenfördelning Canalis KS (1 till 8 A) Skydd av kanalskenfördelningen mot överström (1) För att kunna klara utbyggnad, skyddas normalt kanalskenfördelningar med hänsyn till märkströmmen Inc (eller till tillåten ström Iz om K1 koefficienten är applicerad beroende på omgivningstemperaturen). Skydd med säkringar p Kalkylera märkströmmen In för säkringen så att : In p Välj standard storlek In som är lika med eller närmast lägre. Kontrollera att In =Ib. Om så inte är fallet, välj närmast större storlek. Vid osäkerhet, rekommenderas att välja högsta märkström för respektive kapslingsstorlek (2, resp. 8A). Märk : att skydda kanalskenfördelningar med säkringar är det samma som att begränsa märkströmmen. lnc K1 Skydd med effektbrytare p Välj inställninga av strömmen Ir på effektbrytaren så attt : Ib Ir Inc Märk : skyddas en kanalskenfördelning med effektbrytare kan man utnyttja hela skenans belastningskapacitet. Skydd av kanalskenfördelning mot kortslutningsström. Kanalskenfördelningens elektrodynamiska motståndskraft måste beaktas vid val av kortslutningsskydd (tillåten stötström). p Bestäm 3-fasig kortslutningsström, förväntad lcc 3 (KA) i inmatningspunkten på Canalis KS. p Kontrollera, på strömbegränsningskurvor för valt kortslutningsskydd, att detta begränsar stötströmmen (ka) till ett värde under tillåten märkkortslutningsström för KS skenan. Begränsad ström =Canalis ström Skydd med en Merlin Gerin S effektbrytare Effektbrytare/Canalis koordinationstabell nedan anger maximal kortslutningsström för vilken KS skenan är skyddad, beroende på typ av skyddande effektbrytare. Förväntad Icc 3, max (KA eff.) spänning 38/41 V Canalis KS : märkströmmar (A) Typ av S1 2 2 Merlin Gerin H 2 7 Effektbrytare L 2 9 S H L S H 17 7 L 17 1 S H L S H L S H L 12 1 S1 38 H 38 L 1 (1) Genom kalkylering. Vi rekommenderar att använda vårt beräkningsprogram Ecodial 3 sid / till /1 sid /14 Typbeteckningar : sid /16 till /31 sid /33 till /4 /12

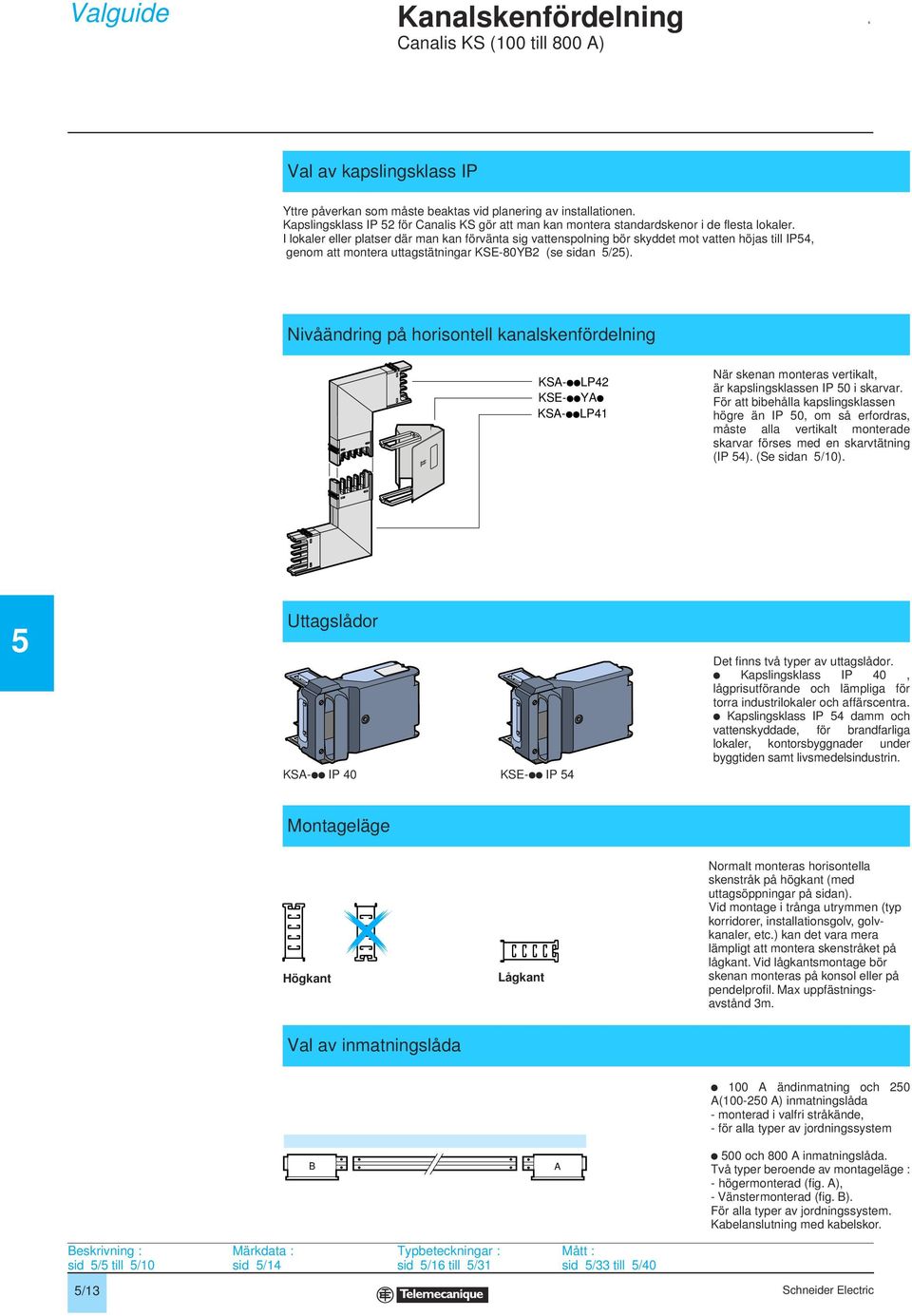

12 Valguide Kanalskenfördelning Canalis KS (1 till 8 A) Val av kapslingsklass IP Yttre påverkan som måste beaktas vid planering av installationen. Kapslingsklass IP 2 för Canalis KS gör att man kan montera standardskenor i de flesta lokaler. I lokaler eller platser där man kan förvänta sig vattenspolning bör skyddet mot vatten höjas till IP4, genom att montera uttagstätningar KSE-8YB2 (se sidan /2). ivåändring på horisontell kanalskenfördelning KSA- KSE- KSA- LP42 YA LP41 är skenan monteras vertikalt, är kapslingsklassen IP i skarvar. För att bibehålla kapslingsklassen högre än IP, om så erfordras, måste alla vertikalt monterade skarvar förses med en skarvtätning (IP 4). (Se sidan /1). Uttagslådor KSA-pp IP 4 KSE-pp IP 4 Det finns två typer av uttagslådor. p Kapslingsklass IP 4, lågprisutförande och lämpliga för torra industrilokaler och affärscentra. p Kapslingsklass IP 4 damm och vattenskyddade, för brandfarliga lokaler, kontorsbyggnader under byggtiden samt livsmedelsindustrin. Montageläge Högkant Lågkant ormalt monteras horisontella skenstråk på högkant (med uttagsöppningar på sidan). Vid montage i trånga utrymmen (typ korridorer, installationsgolv, golvkanaler, etc.) kan det vara mera lämpligt att montera skenstråket på lågkant. Vid lågkantsmontage bör skenan monteras på konsol eller på pendelprofil. Max uppfästningsavstånd 3m. Val av inmatningslåda p 1 A ändinmatning och 2 A(1-2 A) inmatningslåda - monterad i valfri stråkände, - för alla typer av jordningssystem B A p och 8 A inmatningslåda. Två typer beroende av montageläge : - högermonterad (fig. A), - Vänstermonterad (fig. B). För alla typer av jordningssystem. Kabelanslutning med kabelskor. sid / till /1 sid /14 Typbeteckningar : sid /16 till /31 sid /33 till /4 /13

13 Märkdata (1) Kanalskenfördelning Canalis KS (1 till 8 A) Typ av skena KSA-1 KSA-16 KSA-2 KSA-4 KSA- KSA-63 KSA-8 Allmän karakteristik Enligt norm IEC och E Antal aktiva ledare Märkström Inc vid 3 C A Isolationsmärkspänning Ui V enligt IEC 18-1 Märkspänning Ue V Märkfrekvens F Hz /6 /6 /6 /6 /6 /6 /6 Ledarnas elektriska data Aktiva ledare (per ledare) R2 Medelresistens, kallt tillstånd Rb fas (1) mω/m 1,9,49,216,142,91,74,4 (omgivningstemperatur 2 C) R1 Medelresistens vid Inc Rb1 fas (1) mω/m 1,39,661,294,19,123,11,61 (omgivningstemperatur 3 C) X1 Medelreaktans vid Inc Xb fas (1) mω/m,47,233,192,112,116,7,71 och vid märkfrekvens (Hz) Skyddsledare Medelresistens, kallt tillstånd mω/m,279,216,216,1,1,61,61 (omgivningstemperatur 2 C) Data för felkrets Mellan aktiva ledare Medelresistens för felkrets Rb1 fas fas mω/m 2,79 1,322,88,38,246,22,122 (vid driftvarmt tillstånd. θ1) fas mω/m 2,79 1,322,88,38,246,22,122 fas PE mω/m 1,6323,8424,436,2613,1824,149,929 Medelresistens för felkrets (1) Rb2 fas fas mω/m 3,33 1,6,696,4,291,239,144 (vedertagen kortslutningstemp.) fas mω/m 3,33 1,6,696,4,291,239,144 fas PE mω/m 1,98 1,3,122,3113,2167,169,111 Medelreaktans för felkrets Xb fas fas mω/m,936,,393,22,22,14,147 fas mω/m,739,,46,291,29,197,189 fas PE mω/m,91,2866,2816,211,21,1433,139 Mellan aktiv ledare och PE Medelresistens för felkrets Rb1 fas PE mω/m 1,681,911,49,34,238,167,128 (vid driftvarmt tillstånd. θ1)) Medelresistens för felkrets (1) Rb2 fas PE mω/m 2,17 1,94,69,36,28,21,13 (vedertagen kortslutningstemp.) Medelreaktans för felkrets Xb fas PE mω/m,6,292,323,33,29,22,226 Övriga data Kortslutningshållfasthet Korttidsströmtålighet I 2 t fas eller ka 6,8 2, PE ka 6,8 2,2 2, PE ka 1, 3, Tillåten stötström Ipk ka 1, ,2 67, 78,7 Kapslingsklass IP 2 Vid normalt montagesätt. Horisontellt högkantsmontage. Alternativt IP 4 IP Andra montagesätt: horisontellt, lågkant, vertikal installation. Alternativt IP 4 Spänningsfall Sammansatta spänningsfallet, varmt tillstånd uttryckt i V/1 m/a för 3-fas ström Hz, med fördelad belastning längs stråket. Vid koncentrerad last till änden av skenstråket fördubblas spänningsfallet enligt tabell: För en effektfaktor Cos. ϕ = 1, V/1 m/a,1281,724,246,164,16,87,28 För en effektfaktor Cos. ϕ =,9 V/1 m/a,1298,631,316,194,1397,11,743 För en effektfaktor Cos. ϕ =,8 V/1 m/a,1239,79,334,1898,14,163,792 För en effektfaktor Cos. ϕ =,7 V/1 m/a,11283,448,297,1844,1463,14,8 Bestämning av tillåten ström Iz för ett er eller uppräkningsfaktor som multipliceras med märkströmment för skenor där medelomgivningstemperaturen kanalskensystem avviker från 3 C. beroende på omgivningstemperatur Medelomgivningstemperatur C Faktor f1 1,11 1,8 1,6 1,3 1,,97,94,91,87 (1) I enlighet med internationell norm IEC och Europanorm E sid / till /1 sid /11 till /13 Typbeteckningar : sid /16 till /31 sid /33 till /4 /14

14 3 KSE-8YB2 KSE-2SD41 /1

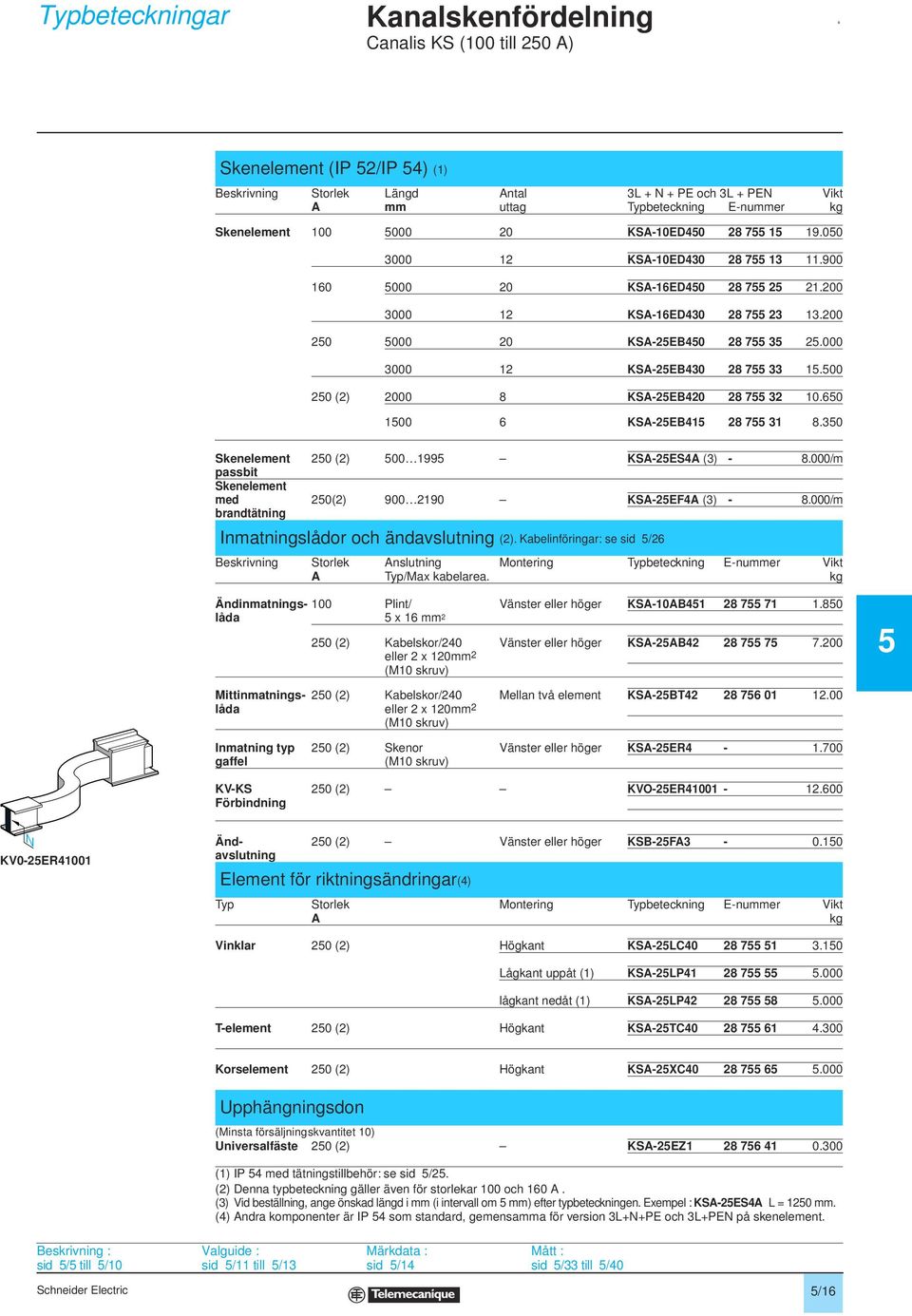

15 Typbeteckningar Kanalskenfördelning Canalis KS (1 till 2 A) Skenelement (IP 2/IP 4) (1) Beskrivning Storlek Längd Antal 3L + + PE och 3L + PE Vikt A mm uttag Typbeteckning E-nummer kg Skenelement 1 2 KSA-1ED KSA-1ED KSA-16ED KSA-16ED KSA-2EB KSA-2EB (2) 2 8 KSA-2EB KSA-2EB Skenelement 2 (2) 199 KSA-2ES4A (3) - 8./m passbit Skenelement med 2(2) KSA-2EF4A (3) - 8./m brandtätning Inmatningslådor och ändavslutning (2). Kabelinföringar: se sid /26 Beskrivning Storlek Anslutning Montering Typbeteckning E-nummer Vikt A Typ/Max kabelarea. kg Ändinmatnings- 1 Plint/ Vänster eller höger KSA-1AB låda x 16 mm 2 2 (2) Kabelskor/24 eller 2 x 12mm2 (M1 skruv) Vänster eller höger KSA-2AB Mittinmatningslåda 2 (2) Kabelskor/24 eller 2 x 12mm2 (M1 skruv) Mellan två element KSA-2BT Inmatning typ 2 (2) Skenor Vänster eller höger KSA-2ER4-1.7 gaffel (M1 skruv) KV-KS 2 (2) KVO-2ER Förbindning KV-2ER411 Änd- 2 (2) Vänster eller höger KSB-2FA3 -.1 avslutning Element för riktningsändringar(4) Typ Storlek Montering Typbeteckning E-nummer Vikt A kg Vinklar 2 (2) Högkant KSA-2LC Lågkant uppåt (1) KSA-2LP lågkant nedåt (1) KSA-2LP T-element 2 (2) Högkant KSA-2TC Korselement 2 (2) Högkant KSA-2XC Upphängningsdon (Minsta försäljningskvantitet 1) Universalfäste 2 (2) KSA-2EZ (1) IP 4 med tätningstillbehör: se sid /2. (2) Denna typbeteckning gäller även för storlekar 1 och 16 A. (3) Vid beställning, ange önskad längd i mm (i intervall om mm) efter typbeteckningen. Exempel : KSA-2ES4A L = 12 mm. (4) Andra komponenter är IP 4 som standard, gemensamma för version 3L++PE och 3L+PE på skenelement. sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /16

16 Typbeteckningar Kanalskenfördelning Canalis KS (4 och A) Skenelement(IP 2/IP 4) (1) Beskrivning Storlek Längd Antal 3L + + PE och 3L + PE Vikt A mm uttag Typbeteckning kg Skenelement 4 1 KSA-4ED KSA-4EL43 2. KSA-4ED4 1 KSA-ED KSA-EL (4) 2 6 KSA-ED KSA-ED KSA-AB42 Skenelement (4) till 199 KSA-ES4A (3) 1 kg/m passbit Skenlement med (4) 12 till 234 KSA-EF4A (3) 1 kg/m brandtätning Inmatningslådor och ändavslutning (2) Kabelinföringar: se sid /26 Beskrivning Storlek Anslutning Montering Typbeteckning Vikt A Typ/Max kabelarea. kg Ändinmatnings- (4) Kabelskor/ Höger KSA-AB låda 2 x 3 mm 2 (M12 skruv) Vänster KSA-AB Kabelskor/ Mittinmatnings- (4) 2 x 3 mm 2 Mellan två element KSA-BT låda (M12 skruv) Inmatning (4) Skenor Vänster eller höger KSA-ER4 4.1 typ gaffel (M12 skruv) KV-KS (4) KV-ER Änd- (4) Vänster eller höger KSB-FA2.44 avslutning Element för riktningsändringar (2) KV-ER411 Beskrivning Storlek Montering Typbeteckning Vikt A kg Vinklar (4) Högkant KSA-LC Lågkant uppåt (1) KSA-LP41 1. Lågkant nedåt (1) KSA-LP42 1. T-element (4) Högkant KSA-TC4 1. Korselement (4) Högkant KSA-XC4 16. Upphängningsdon sid / till /1 Universalfäste (4) KSA-EZ3.33 (1) IP 4 med tätningstillbehör : se sid /2. (2) Andra komponenter är IP 4 som standard, gemensamma för version 3L++PE och 3L+PE på skenelement Vid beställning, ange önskad längd i mm (i intervall om mm) efter typbeteckningen. Exempel : KSA-ES4A L = 12 mm. sid /11 till /13 sid /14 sid /33 till /4 /17

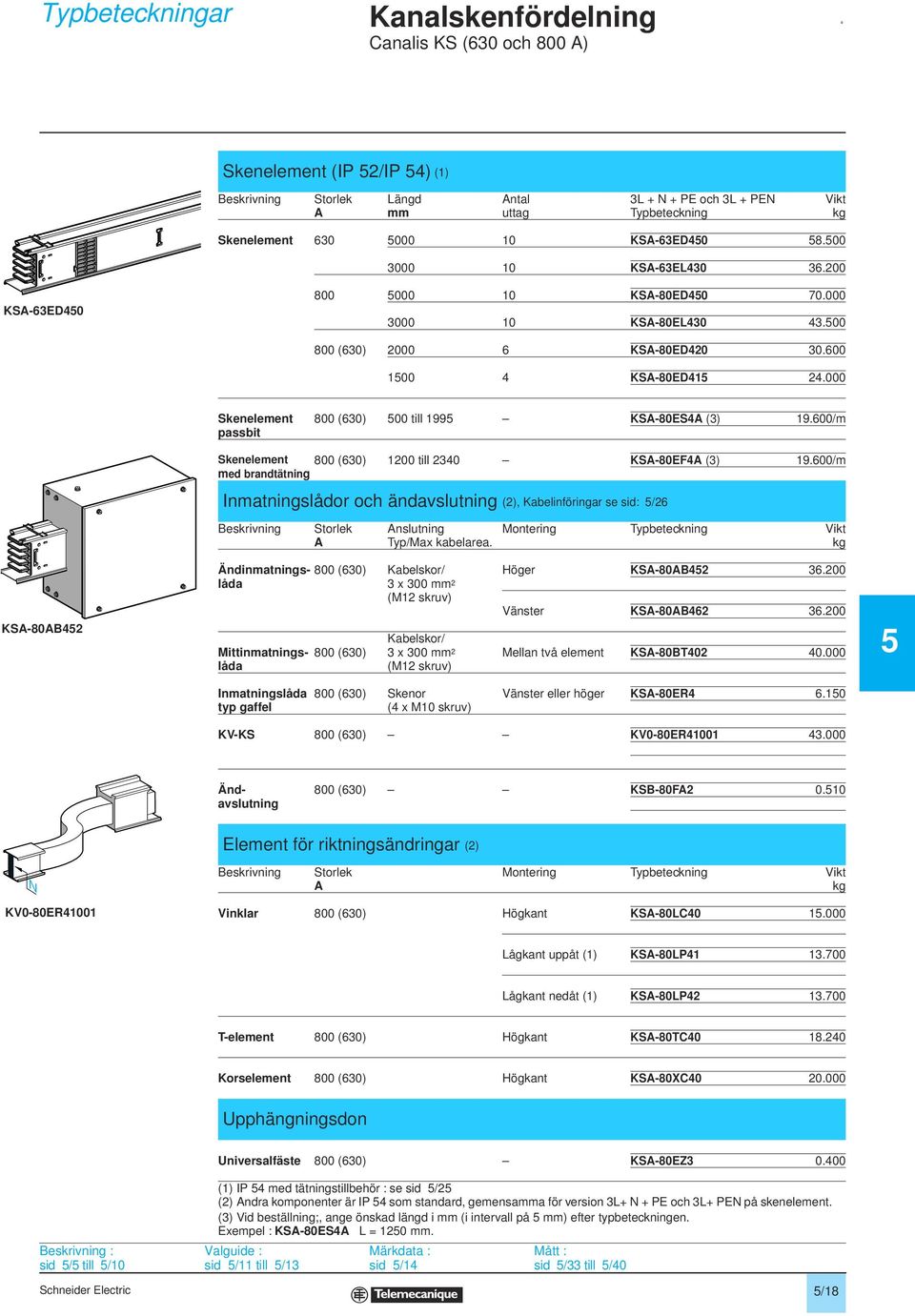

17 Typbeteckningar Kanalskenfördelning Canalis KS (63 och 8 A) Skenelement (IP 2/IP 4) (1) Beskrivning Storlek Längd Antal 3L + + PE och 3L + PE Vikt A mm uttag Typbeteckning kg Skenelement 63 1 KSA-63ED KSA-63EL KSA-63ED4 8 1 KSA-8ED KSA-8EL (63) 2 6 KSA-8ED KSA-8ED KSA-8AB42 Skenelement 8 (63) till 199 KSA-8ES4A (3) 19.6/m passbit Skenelement 8 (63) 12 till 234 KSA-8EF4A (3) 19.6/m med brandtätning Inmatningslådor och ändavslutning (2), Kabelinföringar se sid: /26 Beskrivning Storlek Anslutning Montering Typbeteckning Vikt A Typ/Max kabelarea. kg Ändinmatnings- 8 (63) Kabelskor/ Höger KSA-8AB låda 3 x 3 mm 2 (M12 skruv) Vänster KSA-8AB Kabelskor/ Mittinmatnings- 8 (63) 3 x 3 mm 2 Mellan två element KSA-8BT42 4. låda (M12 skruv) Inmatningslåda 8 (63) Skenor Vänster eller höger KSA-8ER4 6.1 typ gaffel (4 x M1 skruv) KV-KS 8 (63) KV-8ER Änd- 8 (63) KSB-8FA2.1 avslutning Element för riktningsändringar (2) Beskrivning Storlek Montering Typbeteckning Vikt A kg KV-8ER411 Vinklar 8 (63) Högkant KSA-8LC4 1. Lågkant uppåt (1) KSA-8LP Lågkant nedåt (1) KSA-8LP T-element 8 (63) Högkant KSA-8TC Korselement 8 (63) Högkant KSA-8XC4 2. Upphängningsdon sid / till /1 Universalfäste 8 (63) KSA-8EZ3.4 (1) IP 4 med tätningstillbehör : se sid /2 (2) Andra komponenter är IP 4 som standard, gemensamma för version 3L+ + PE och 3L+ PE på skenelement. (3) Vid beställning;, ange önskad längd i mm (i intervall på mm) efter typbeteckningen. Exempel : KSA-8ES4A L = 12 mm. sid /11 till /13 sid /14 sid /33 till /4 /18

18 Typbeteckningar Kanalskenfördelning Canalis KS (1 till 8 A) Uttagslådor kapslingsklass IP4 med säkringslastbrytare AC23 Uttagslådor med frånskiljare, säkringar och lastbrytare AC23 Antal ledare 3P + + PE(TS) Storlek Typ av Anslutningsbar Kabelinföring Typbeteckning Vikt (kg) A säkring kabelarea mm2 Ø mm kabelsko 63 DIII 2 Cu PG 37 KSA6HC41LKSE 4. KSA6HC41LKSE Uttagslådor med säkringslastbrytare AC23 Storlek Typ av Anslutningsskena/ Anslutningsbar Kabelinföring Typbeteckning Vikt (kg) A säkring Bult med mutter (1) kabelarea mm 2 Ø mm kabelsko 16 2 x 4Cu / M8 1-9 Cu / 3 - KSA16HC41LKSE Al KSA2HC41LK1SE x 6Cu / M Cu / 3-7 KSA2HC41LK1SE Al x 6Cu / M1 2 x 1-24 Cu / 2 x 3-7 KSA2HC41LK2SE 26. x 16-3 Al x 6Cu / M1 2 x 1-24 Cu / 2 x 3-7 KSA31HC41LKSE x 16-3 Al (1) Kabelklämmor TC /TCD kan enkelt anslutas till anslutningsskenor på brytaren, för att förenkla kabelanslutningen. Märk: för omätt ström levereras uttagslådorna med fönster för säkringarna och plomberbara skruvar i locket enligt strömleverantörens krav. sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /19

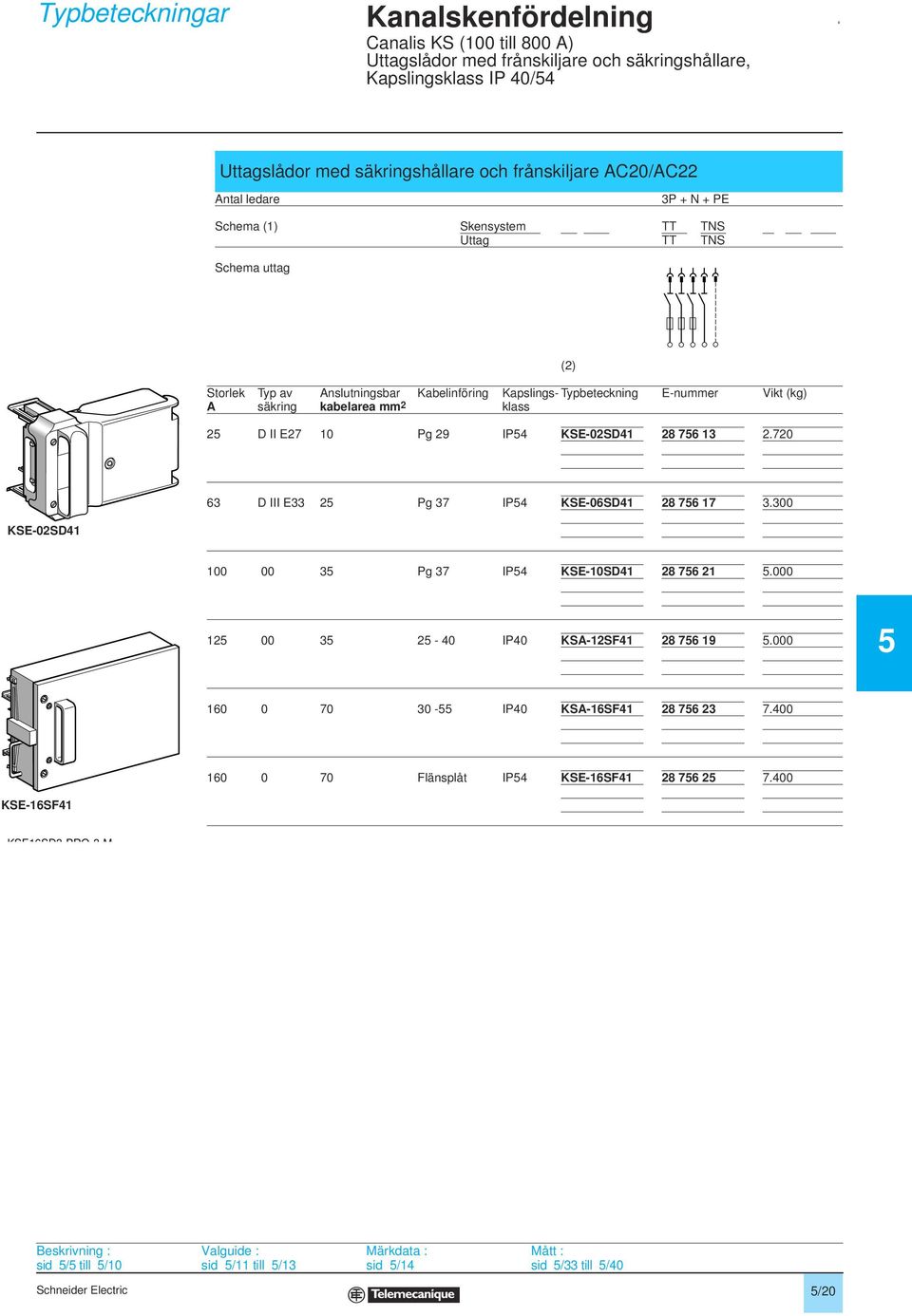

19 Typbeteckningar Kanalskenfördelning Canalis KS (1 till 8 A) Uttagslådor med frånskiljare och säkringshållare, Kapslingsklass IP 4/4 Uttagslådor med säkringshållare och frånskiljare AC2/AC22 Antal ledare 3P + + PE Schema (1) Skensystem TT TS Uttag TT TS Schema uttag Storlek Typ av Anslutningsbar Kabelinföring Kapslings- Typbeteckning E-nummer Vikt (kg) A säkring kabelarea mm 2 klass 2 D II E27 1 Pg 29 IP4 KSE-2SD (2) 63 D III E33 2 Pg 37 IP4 KSE-6SD KSE-2SD Pg 37 IP4 KSE-1SD IP4 KSA-12SF IP4 KSA-16SF Flänsplåt IP4 KSE-16SF KSE-16SF41 KSE16SD3 PRO 3 M sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /2

20 Typbeteckningar Kanalskenfördelningar Canalis KS (1 till 8 A) Uttagslådor kapslingsklass IP4 (torra lokaler) Uttagslådor med frånskiljare (IP4) Antal ledare 3P + + PE Uttagsschema Schema (1) Skenstråk TS Uttag TS (Exempel med automatsäkring) KSA-DA41 (2) Uttagslåda för normapparater (medföljer ej) Storlek Antal Kabelingång Typbbeteckning E-nummer Vikt (kg) A moduler 18mm Ø mm KSA-DA Uttagslåda med monterad automatsäkring Multi 9, C6H, 3P, 1kA, C-kurva Storlek Anslutningsbar Kabelingång Typbbeteckning Vikt (kg) A area mm 2 Ø mm KSA-DA41A1SE KSA-DA41A16SE KSA-12SU KSA-DA41A2SE KSA-DA41A2SE KSA-DA41A32SE KSA-DA41A4SE KSA-DA41ASE Uttagslåda med monterad Automatsäkring Multi 9, C6H, 3P + 1P, 1kA, C-kurva Storlek Anslutningsbar Kabelingång Typbbeteckning Vikt (kg) A area mm 2 Ø mm / KSA-DA41B1SE / KSA-DA41B16SE / KSA-DA41B2SE / KSA-DA41B2SE / KSA-DA41B32SE / KSA-DA41B4SE / KSA-DA41BSE 2.6 För industriapparater typ kontaktorer, reläer, interface etc. (medföljer ej). Med montageplåt Telequick Typ Mått( mm) Typbbeteckning E-nummer Vikt (kg) AM1-PA33 3x3 KSA-12SU AM1-PA64 4x6 KSA-12SU (1) Andra utföranden kan erhållas för jordningssystem TT, TC och IT sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /21

21 Typbeteckningar Kanalskenfördelningar Canalis KS (1 till 8 A) Uttagslådor kapslingsklass IP4 (damm och vattenskyddade) Uttagslådor med frånskiljare IP4 Antal ledare 3P + + PE Schema (1) Skenstråk TS Uttag TS Uttagsschema (Exempel med automatsäkringar) (2) Uttagslåda för normapparater Storlek Antal moduler Kabelingång Typbbeteckning E-nummer Vikt (kg) A á 18mm 7. Pg29 KSE-DA Borras KSE-1DB43SE. Uttagslådor med monterad automatsäkring Multi 9 C6H, 3P, 1kA, C-kurva Storlek Anslutningsbar Kabelingång Typbeteckning E-nummer Vikt A area mm2 kg 1 2 Pg29 KSE-DA4A1SE KSE-DA Pg29 KSE-DA4A16SE Pg29 KSE-DA4A2SE Pg29 KSE-DA4A2SE Pg29 KSE-DA4A32SE Pg29 KSE-DA4A4SE Pg29 KSE-DA4ASE Uttagslådor med monterad automatsäkring Multi 9 C6H, 3P + 1P, 1kA, C-kurva Storlek Anslutningsbar Kabelingång Typbeteckning E-nummer Vikt A area mm 2 kg / 2 Pg29 KSE-DA4B1SE / 2 Pg29 KSE-DA4B16SE / 2 Pg29 KSE-DA4B2SE / 2 Pg29 KSE-DA4B2SE / 2 Pg29 KSE-DA4B32SE / 2 Pg29 KSE-DA4B4SE / 2 Pg29 KSE-DA4BSE 2.66 Uttagslådor med uttag säkrade var för sig av Multi 9 C6H, 3P, 1kA, C-kurva Storlek Typ av uttag Typ av uttag Typbeteckning E-nummer Vikt A 3P + +PE 1P + +PE kg 16 3 uttag 16A, 2-vägs KSE-6SD41T1ASE /16 1 CEE uttag 416R6 1 uttag 16A, 2-vägs KSE-6SD41T2ASE /32 1 CEE uttag 432R6 1 uttag 16A, 2-vägs KSE-6SD41T3ASE.3 16/63 1 CEE uttag 463R6 1 uttag 16A, 2-vägs KSE-6SD41T4ASE. (1) Andra utföranden kan erhållas för jordningssystem TT TC och IT. sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /22

22 Typbeteckningar Kanalskenfördelningar Canalis KS (1 till 8 A) Uttagslådor kapslingsklass IP 4 för effektbrytare Uttagslådor för Merlin Gerin Compact S fast monterade 4P effektbrytare (3) Antal ledare 3P + + PE Schema (1) Skenstråk TS Uttagslåda TS Uttag schema (2) Med MCC typ av vred (3) Storlek Typ av Med Max kabelarea Kabelinföring Typbeteckning Vikt A effektbrytare vridhandtag mm 2 Ø mm kg 1 S 1, H, L Al/Cu 3 - KSA-16DB S 16, H, L Al/Cu 3 - KSA-16DB Med yttre vred, kort axel (3) 2 S 2, H, L Al/Cu 3-7 KSA-2DB KSA-16DB411 4 S 4, H, L //3-24 Al/Cu 2 x 3-7 KSA-4DB Med motordon (3) 1 S 1, H, L +motordon 18 Al/Cu 3 - KSA-1DB S 16, H, L +motordon 18 Al/Cu 3 - KSA-16DB S 2, H, L +motordon 18 Al/Cu 3-7 KSA-2DB S 4, H, L +motordon 2//3-24 Al/Cu 2 x 3-7 KSA-4DB (1) Alternativa jordningssystem TT, TC och IT kan erhållas. (2) ollan kan skyddas för full eller halv nollarea (3) Effektbrytare levereras separat eller monterade efter önskemål sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /23

23 Typbeteckningar Kanalskenfördelningar Canalis KS (1 till 8 A) Uttagslådor kapslingsklass IP 4 (damm och vattenskyddade) för effektbrytare Uttagslådor för Merlin Gerin Compact S fast monterade 4P effektbrytare (3) Antal ledare 3P + + PE Schema (1) Skenstråk TS Uttagslåda TS Uttagslåda schema (2) Med yttre vred, kort axel (3) Storlek Typ av Med Max kabelinföring Typbeteckning Vikt A effektbrytare vridhandtag kabelarea mm 2 Ø mm kg 1 S 1, H, L Al/Cu Borras KSE-16DB S 16, H, L Al/Cu Borras KSE-16DB S 2, H, L Al/Cu Borras KSE-2DB KSE-16DB411 4 S 4, H, L / 3-24 Al/Cu Borras KSE-4DB Uttagslådor för Merlin Gerin Compact S plug-in monterade 4P effektbrytare (4) Storlek A Plug-in sockel för effektbrytare Manöver Max Kabelarea Kabelinföring Typbeteckning Vikt kg 16 S 1, S16 Vred 18 Al/Cu FL21 KSE-16DD S4 Vred 2 / 3-24 Al/Cu FL21 KSE-4DD KSE-16DD S 1, S16 Motordon 18 Al/Cu FL21 KSE-16DD S4 Motordon 2 / 3-24 Al/Cu FL21 KSE-4DD Effektbrytare plug-in 4P med elektronisk utlösare STR22SE, OF och SO kontakt samt manövervred alt. motordon. Storlek A Ställbart öveströmskydd Manöver Typbeteckning Vikt kg A Vred S1H4VSE A Vred S16H1VSE A Vred S16H16VSE A Vred S4STR23SEVSE A Motordon S1H4MSE A Motordon S16H1MSE A Motordon S16H16MSE A Motordon S4STR23SEMSE 1. (1) Alternativa jordningssystem TT, TC och IT kan erhållas (2) ollan kan skyddas för full eller halv nollarea (3) Effektbrytare levereras separat eller monterade efter önskemål (4) Kompletta effektbrytare för plug-in levereras separat. Synbart brytställe varför brytaren stickes in efter montage av utgående kablar till plug-in sockel. sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /24

24 Typbeteckningar Kanalskenfördelningar Canalis KS (1 till 8 A) Tillbehör IP4 för damm och vattenskydd. IP4 tillbehör för högkantsmonterade skenor Beskrivning Storlek Behov Typbeteckning E-nummer Vikt A kg Uttagstätning 1 till 8 1 per oanvänt KSE-8YB uttag KSE-8YB2 IP4 tillbehör för skenor monterade på lågkant eller vertikalt Skarvtätning 2 För skenelement KSE-2YA (1 till 16) KSA-ppEDppp (1 per längd) KSE-8YB2 För övriga element KSE-2YA (1 per längd) KSE-ppYAp För alla element KSE-YA2 2.2 (4) (1 per längd) 8 För alla element KSE-8YA2 2.6 (63) (1 per längd) Uttagstätning 1 till 8 1 per oanvänt KSE-8YB uttag sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /2

25 Typbeteckningar Kanalskenfördelningar Canalis KS (1 till 8 A) Tillbehör för kabelinföring Tillbehör för skenelement Tillbehör för uttagslådor Beskrivning För uttagslåda Kabelinföring Typbeteckning Vikt kg Flänsplåt med KSA-DA mm KSA-AZ1.1 kabelinföring (IP 4) KSA-12SF mm KSA-12AZ1.2 KSA-16SF mm KSA-16AZ1.2 Kabelinföring enbart mm KSA-8AZ1.9 Beskrivning Försäljningskvantitet Typbeteckning Vikt Plomberbar skruv för uttagslådor 2 KSA-12AZ2.1 Tillbehör för inmatningslådor Beskrivning Storlek Kapslingsklass Kabelinföring Ø min. - max. (mm) Typbeteckning E-nummer Vikt A Flänsplåt 2 KSA-2AB42 IP4 1 kabel 3-7 KSA-2AZ med kabel- IP4 2 kablar 3-7 KSA-2AZ2SE införing IP4 FL21 KSA-2FL KSA-2BT42 IP4 2 kablar 3-7 KSA-2BTAZ2SE IP4 FL21 KSA-2BTFL KSA-AB4(6)2 IP4 2 kablar 3-7 KSA-AZ2 3. IP4 FL21 KSE-FL KSA-BT42 IP4 2 kablar 3-7 KSA-BTAZ2SE 3. IP4 FL21 KSE-BTFL KSA-8AB4(6) IP4 2 kablar 3-7 KSA-8AZ kablar 3-7 KSA-8AZ3 4.2 IP4 2 x FL21 KSE-8FL KSA-8BT42 IP4 2 kablar 3-7 KSA-8BTAZ2SE kablar 3-7 KSA-8BTAZ3SE 4.2 IP4 2 x FL21 KSE-8BTFL Tillbehör för skenelement Beskrivning Skarvblock Extra skarvblock behövs vidmontering av inmatning i skenelentens båda ändar Storlek A För inmatningslåda Förpackningskvantitet Typbeteckning E-nummer Vikt (Kg) 1, 16 alt. 2 KSB-2YB alt. KSB-YB alt. 8 KSB-8YB4 4.2 Övergångsskarvblock För skarvning av gamla och nya KSA2 skenelement äldre än , 16 alt. 2 KSA-2YAT Plombering/blockering 2 KSA-8YB2 för uttagsöppning Varningsskyltar KSBLIXTSKYLT KSOMÄTSTRÖM sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /26

26 Typbeteckningar Kanalskenfördelningar Canalis KS 1-8 A Vinklar med variabla vinkelben Vinklar >9 L1 KSA-ppLC4A L2 Vinkel med variabel längd Typ Storlek (A) Längd L1 (mm) Längd L2 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max min max Högkant KSA-2LC4A KSA-LC4A KSA-8LC4A L2 Lågkant Upp KSA-2LP41A L1 KSA-ppLP41A KSA-LP41A KSA-8LP41A er KSA-2LP42A KSA-LP42A L KSA-8LP42A L1 KSA-ppLP42A Vinkel α>9 Typ Storlek (A) Längd L1 (mm) Längd L2 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max min max L1 KSA-ppLC4B L2 Högkant KSA-2LC4B KSA-LC4B α> KSA-8LC4B L2 Lågkant Upp KSA-2LP41B L1 KSA-ppLP41B KSA-LP41B KSA-8LP41B L1 er KSA-2LP42B KSA-LP42B α> KSA-8LP42B L2 KSA-ppLP42B Vid beställning uppge vinkelbenens mått i mm. Exempel 1: Vinkel, högkant med variabel längd, 4A, och vinkelbenen L1= mm, L2= 4 mm. Beställ: KSA-LC4A, L1 =, L2 = 4. Exempel 2: Vinkel lågkant med variabel längd, L1 = 6 mm, L2 = mm, samt en vinkel på 12 Beställ: KSA-LP41(2)B L1 = 6, L2 =, vinkel = 12. Tänk på att vinklar < 9 inte kan tillverkas. sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /27

27 Typbeteckningar Kanalskenfördelningar Canalis KS 1-8 A Z-element med varabla mått Z-element högkant. Typ 1 Typ Storlek (A) Längd L1, L3 (mm) Längd L2 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max L1 Högkant KSA-2ZC41A L3 L KSA-ZC41A KSA-ppZC41A KSA-8ZC41A Z-element högkant. Typ 2 Typ Storlek (A) Längd L1, L3 (mm) Längd L2 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max L1 Högkant KSA-2ZC42A L3 L KSA-ZC42A KSA-ppZC42A L KSA-8ZC42A Z-element lågkant Typ Storlek (A) Längd L1 (mm) Längd L2 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max L1 KSA-ppZP4A L3 Högkant KSA-2ZP4A KSA-ZP4A KSA-8ZP4A Vid beställning uppge Z-elementets mått i mm. Exempel: Z-element högkant 4 A typ 1, L1 = 29 mm, L2 = 4 mm, L3 = 29 mm, Beställ: KSA-ZC41 L1 = 29, L2 = 4, L3 = 29. Märk: Vinkelbenen L1 och L2 kan, om det krävs, tillverkas med specialmått (se min/max mått för specialvinklar sid /27). sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /28

28 Typbeteckningar Kanalskenfördelningar Canalis KS 1-8 A Multipelelement med variabla mått L1 Multipelelement högkant/lågkant. Typ 13 Storlek (A) Längd L1(mm) Längd L2(mm) Längd L3 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max min max min max L KSA-2CP413A KSA-CP413A Typ 13 L KSA-8CP413A Multipelelement högkant/lågkant. Typ 14 L3 L2 L1 Storlek (A) Längd L1(mm) Längd L2(mm) Längd L3 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max min max min max KSA-2CP414A KSA-CP414A KSA-8CP414A Typ 14 Multipelelement högkant/lågkant. Typ 23 L1 Storlek (A) Längd L1(mm) Längd L2(mm) Längd L3 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max min max min max L3 L KSA-2CP423A KSA-CP423A KSA-8CP423A Typ 23 Multipelelement högkant/lågkant. Typ 24 L3 L2 L1 Storlek (A) Längd L1(mm) Längd L2(mm) Längd L3 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max min max min max KSA-2CP424A Typ KSA-CP424A KSA-8CP424A sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /29

29 9 9 Typbeteckningar Kanalskenfördelningar Canalis KS 1-8 A Vinkelelement med brandtätning EI12 Z-element med brandtätning EI12 Vinkelelement 9 L1 L1 L1 KSA-ppLC4CF KSA-ppLC41CF KSA-ppLC42CF Typ Storlek (A) Längd L1 (mm) Typbeteckning (Mått utan brandtätning, intervall mm) min max Högkant KSA-2LC4CF1 Lågkant KSA-2LP41CF 2 74 KSA-2LP42CF Högkant KSA-LC4CF 1 Lågkant KSA-LP41CF KSA-LP42CF Högkant KSA-8LC4CF 1 Lågkant KSA-8LP41CF Z-element KSA-8LP42CF 8 4 L1 L3 8 4 L1 L3 8 4 L1 L3 KSA-ppZC41CF KSA-ppZC42CF KSA-ppZC4CF Typ Storlek (A) Längd L1(mm) Längd L3 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max min max Högkant KSA-2ZC41CF KSA-2ZC42CF Lågkant KSA-2ZP4CF Högkant KSA-ZC41CF KSA-ZC42CF Lågkant KSA-ZP4CF Högkant KSA-8ZC41CF KSA-8ZC42CF Lågkant KSA-8ZP4CF (1) För vinkel högkant kan brandtätningen erhållas i valfritt vinkelben (L1 alt L2). Vinkelben med brandtätning: L = 9mm) Exempel: Ange alltid de olika dellängderna. Högkant Z-element A, Typ 1, med L1 =, L2 (med brandtätning) = 8, L3 = mm, får beteckningen: KSA-ZC41CF L1=, L2=8, L3 = mm. sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /3

30 Typbeteckningar Kanalskenfördelningar Canalis KS 1-8 A Multipelelement med brandtätning E112 L 2 L 2 L3 9 L L1 8 4 L1 L3 L3 KSA-ppCP414CF KSA-ppCP424CF KSA-ppCP413CF KSA-ppCP423CF Multipelelement Storlek (A) Längd L1(mm) Längd L2(mm) Längd L3 (mm) Typbeteckning (Centrumlinjen, delbar med ) min max min max min max KSA-2CP413CF KSA-2CP414CF KSA-2CP423CF KSA-2CP424CF KSA-CP413CF KSA-CP414CF KSA-CP423CF KSA-CP424CF KSA-8CP413CF KSA-8CP414CF KSA-8CP423CF KSA-8CP424CF1 (1) För multipelelement kan brandtätning erhållas i valfritt vinkelben (L1, L2 alt L3). Vinkelben med brandtätning är 9 mm. Mellanliggande vinkelben med brandtätning är 8 mm(se figurer). Exempel: Ange alltid de olika dellängderna. Högkant Z-element A, Typ 13, med L1 =, L2 (med brandtätning) = 8, L3 = mm, får beteckningen: KSA-ZC413CF L1=, L2=8, L3 = mm. sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /31

31 sid / till /1 sid /11 till /13 sid /14 sid /33 till /4 /32

32 Mått Kanalskenfördelningar Canalis KS (1 till 8 A) Skenelement 1, 16 och 2 A KSA-1EDppp, KSA-16EDppp och KSA-2EBppp Skenelement 4,, 63 och 8 A KSA-4EDppp, KSA-EDppp, KSA-63EDppp och KSA-8EDppp a Storlek (A) a 4/ 7 63/8 113 Passbitar KSA-ppES4A Passbitar med brandtätning KSA-ppEF4A (1) a (1) (1) a 12 à 234 Storlek (A) a Storlek (A) a och och (1) Minimum, maximum 199 (1) Minimum 6. (ange brandtätningens önskade placering) sid / till /1 sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 /33

33 Mått Kanalskenfördelningar Canalis KS (1 till 8 A) Inmatningslådor för skenor 1 och 2 A KSA-1AB41 KSA-2AB42 (1) 4 C-2 C G B F A D1 D a1 a b-2 b (1) 6 mm minimum Kabelinföring: hålad Pg 29 KSA-2BT42 Inmatningsgaffel KSA-2ER Kabelinföring. Inmatningslådor för skenor 4 till 8 A KSA-ppAB4p2 KSA-ppBT42 17 Storlek (A) A B C D D1 F G Storlek (A) a a1 b 4/ / / / Kabelinföring. Inmatningsgaffel KSA-ER4 KSA-8ER sid / till /1 sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 /34

34 Mått Kanalskenfördelningar Canalis KS (1 till 8 A) KV-KS övergång KV-ppER411 a Storlek (A) a Ändavslutning KSB-2FA3 KSB-FA2 KSB-8FA Vinklar, T-element och korselement för skenor 1 och 2 A KSA-2LC4 KSA-2LP41 KSA-2LP KSA-2TC4 KSA-2XC sid / till /1 sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 /3

35 Mått Kanalskenfördelningar Canalis KS (1 till 8 A) Vnklar, T-element och korselement för skenor 4 till 8 A KSA-ppLC4 KSA-ppLP41 KSA-ppLP a a a 29 KSA-ppTC4 KSA-ppXC4 a Storlek (A) a och a Universalfästen KSA-2EZ1 KSA-EZ3 KSA-8EZ x x x14 Skarvtätningar (IP 4) KSE-2YA2 KSE-YA2 KSE-8YA Uttagstätningar KSE-8YB2 1 9 a Storlek (A) a och 8 12 sid / till /1 sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 /36

36 Mått Kanalskenfördelningar Canalis KS (1 till 8 A) Uttagslådor med frånskiljare och säkringshållare, uttagslådor med särkingslastbrytare kapslingsklass IP4 Uttagslådor med frånskiljare och säkringshållare KSA-12SF41 KSA-16SF KSA-6HC41LKSE KSA-16HC41LKSE ø PG Uttagslådor med säkringslastbrytare KSA-2HC41LK1SE 7 8 KSA-2HC41LK2SE kabel ø kablar ø KSA-31HC41LKSE kablar ø Kabelinföring sid / till /1 sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 /37

37 Mått Kanalskenfördelningar Canalis KS (1 till 8 A) Uttagslådor med frånskiljare och säkringslasthållare Uttagslådor med frånskiljare för normapparater kapslingsklass IP4 Uttagslådor med frånskiljare och säkringshållare IP4 KSE-2SD41 PG29 KSE-6SD41 KSE-1SD41 PG KSE-16SF41 Flänsplåt Uttagslådor med frånskiljare för normapparater KSE-DA4 KSE-1DB moduler ( ) KSE-6SD41T1ASE 4 KSE-6SD41T2ASE KSE-6SD41T3ASE KSE-6SD41T4ASE (*) Sidoprojektion Kabelinföring sid / till /1 sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 /38

38 Mått Kanalskenfördelningar Canalis KS (1 till 8 A) Uttagslådor med frånskiljare för normapparater kapslingsklass IP4 Uttagslådor med frånskiljare för normapparater KSA-SM42X1 KSA-DA41 7, moduler (14 x 47) 2 x 1 moduler Ø KSA-12SU411 KSA-12SU Uttagslådor för Merlin Gerin fast monterade effektbrytare KSA-16DBp KSA-2DBp KSA-4DBp (*) sidoprojektion Kabelinföring sid / till /1 sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 /39

39 Mått Kanalskenfördelningar Canalis KS (1 till 8 A) Uttagslådor för Merlin Gerin effektbrytare Kapslingsklass IP4 Uttagslådor för fast monterade Merlin Gerin effektbrytare kapslingsklass IP4 KSE-16DB411 KSE-2DB KSE-4DB Uttagslådor för plug-in monterade Merlin Gerin effektbrytare kapslingsklass IP4 KSE-16DD411 KSE-16DD KSE-4DD411 KSE-4DD Kabelinföring. sid / till /1 sid /11 till /13 sid /14 Typbeteckningar : sid /16 till /31 /4

40 Presentation Kanalskenfördelningar Canalis KS vertikalt montage, 4 till 8 A 843_ /41

41 Presentation Kanalskenfördelningar Canalis KS vertikalt montage, 4 till 8 A Applikation b KS för vertikalt montage är en version som är specifik för kraftdistribution på varje våningsplan i byggnaden med många våningar. b KS för vertikalt montage bibehåller alla KS konstruktionsprinciper för horisontell distribution, särskilt: v aluminium ledare försedda med försilvrade kopparryttare i varje skarv och uttagsställe, v skarvblock med silverklykkontakter och förutbestämt kontakttryck (eftersom detta skarvblock även tar upp ledarnas expansion, förhindras mekaniska påkänningar på den invändiga brandtätningen), v uttagsöppningar som öppnas och stängs automatiskt av uttagslådornas skyddsledarkontakt. b Kapslingsklassen är IP. Denna kan höjas till IP 4 med tillbehör Våningsanpassade skenelement 1 b Deras längd är lika med höjden mellan 2 våningsplan, från 27 till 4 mm i 1 mm intervall. b De är utrustade med: v 3 alt. 4 uttagsöppningar, alltid placerade på samma höjd över golvet, v Typgodkänd brandtätning EI12, placerad vid valvgenomföringen, eliminerar alla risk för att brand skall spridas från ett plan till ett annat via skenan. Brandtätningen är även testad enligt norm ISO 834. I Följande rapport 7296, erhölls följande resultat: Värmeledning Flamsäkerhet Mekanisk stabilitet 12 minutes 12 minutes 12 minutes Fästen 2 Väggfäste 2.1 Det monteras i början på den vertikala skenan och fästs på väggen med två väggfästen. Detta fäste bär upp hela skenans tyngd(se maxhöjd för väggfäste enligt sid /43). Vid större höjder fordras fler väggfästen. Glidfäste 2.2 Detta fäste håller skenan i läge på varje våningsplan Matning 3 Matning med kablar 3.1 Använd en inmatningslåda försedd med anslutningsskenor till vilka aluminiumkabel kan anslutas med aluminiumkabelskor typ AK och kopparkabel kan anslutas med kopparkabelskor typ KR. På kortsidan finns en aluminiumplåt. Denna kan ersättas med en plåt försedd med 1, 2 eller 3 kabelinföringar. För IP 4 finns även plåtar med en eller två flänsöppningar FL21(plåtarna beställes separat). Matning direkt från ställverk 3.2 Använd en inmatningsgaffel för anslutning till utgående fack. Inmatningsgaffeln kan med fördel monteras av ställverksleverantören. Alternativt kan kompaktskenor Canalis KVA användas för horisontell matnig. Matningsskenor 4 Dessa skenor, med uttagsöppningar, överför strömmen horisontellt (vanligtvis i korridorer eller andra mediautrymmen) mellan skyddande ställverk och början av den vertikala skenan. För den horisontella matningen erfordras skenelement, passbitar, vinklar, nivå och sidoförskjutningar (se element för horisontellt montage). Uttagslådor Uttagslådor typ KS används: - med säkringar och frånskiljare 2 till 16 A, - med säkringar och lastbrytare (AC23) 63 A, - med säkringslastbrytare (AC23) 16 4A, - med effektbrytare Merlin Gerin 1 till 4 A. Tillbehör Tätningstillbehör IP4, plomberingar och blockeringar för omätt ström kompletterar KS-skenan vertikalt. Typbeteckningar: sid /43 Mått: sid /44 /42
