1 Positiva marknadsutsikter för Obducat För investerare är det av intresse att gissa vad som händer i framtiden. Man kan naturligtvis gissa både det ena och det andra, men tittar man på tekniken, kunderna och konkurrensläget kan man för Obducat faktiskt sia en del. Detta är ett snabb- ABC över Obducats produkter och viktiga tillämpningar samt konkurrenssynpunkter. Obducats huvudprodukter är elektronstråleskrivare (EBR, Electron Beam Recorder) för tillverkning av masterstämplar med nanometerupplösning och NIL-maskiner (Nanometer Imprint Lithography) för att kopiera stämplarnas mönster till önskad yta, samt förbrukningsmaterial för att driva dessa. Applikationer för detta som Obducat fokuserar på är mönstring av LED som ger mer ljus, mönstring av hårddisk som ger högre kapacitet, förbättrad produktion av displayer samt förbättrade solceller. Obducat fokuserar inte på IC-tillverkning, då det kräver mönsterpassning med en noggrannhet som man inte idag kan uppnå med NIL-teknik. EBR (Electron Beam Recorder) Obducat är ensam NIL-tillverkare som även erbjuder EBR. Obducat kan därmed garantera prestanda i hela kedjan, det ger trygghet för kunden. Obducat säljer även masterstämplar tillverkade på sin egen EBR. NIL (Nanometer Imprint Lithography) Obducat har NIL-serien Eitre 3/6/8 för forskning och utveckling från 3 till 8 tum. För småskalig produktion finns halvautomatiska Sindre 60 för mellan 2 och 8 tum. 1

2 För helautomatisk produktion med hög genomströmning finns Sindre 400/600/800/HDD för mellan 2 och 8 tum. Sindre HDD är lite speciell, den mönstrar samtidigt båda sidorna på disksubstratet. Obducats produkter har en bruttomarginal på c:a 50 %. Det räcker att sälja 5 helautomatiska Sindre per år för att företaget skall ge vinst. Alla Obducats NIL använder SoftPress för att fördela trycket jämnt över hela ytan. Det gör att man kan mönstra ett helt objekt upp till 8 tum i ett enda tryck. En enda maskin kan därmed mönstra lika många objekt per timme som 50 maskiner som jobbar med traditionell step-and-repeat. Det gör många nya tillämpningar ekonomiskt möjliga som tidigare inte varit det. De har också IPS, Intermediate Polymer Stamp. Det är Obducat ensamma om att ha och är en fiffig lösning på flera problem. Det fungerar så att först trycks masterstämpeln mot en plastfilm, det genererade mönstret på filmen används som stämpel mot objektet som skall mönstras. Om det kommer in damm i processen trycks dammet in i plasten och skadar därmed varken master eller objekt, vilket skulle ske utan IPS. Därmed varar mastern, som tar lång tid att tillverka, mycket längre. Sen är filmen flexibel så man kan trycka på ytor som inte är helt plana, utan IPS vore planhet ett krav. Man gör bara ett objekttryck från plastfilmen, sen flyttas filmen i sidled och en ny del av filmen används för nästa tryck. Det betyder att det inte gör något om objektet förstör stämpeln, vilket sker vid LED-mönstring, den förstörda stämpeln används inte mer. En Obducat NIL förbrukar alltså IPS-plastfilm i proportion till antalet tryck. En Sindre i full produktion ger på 3-5 år lika stora intäkter för detta som maskinen själv gjorde. 2

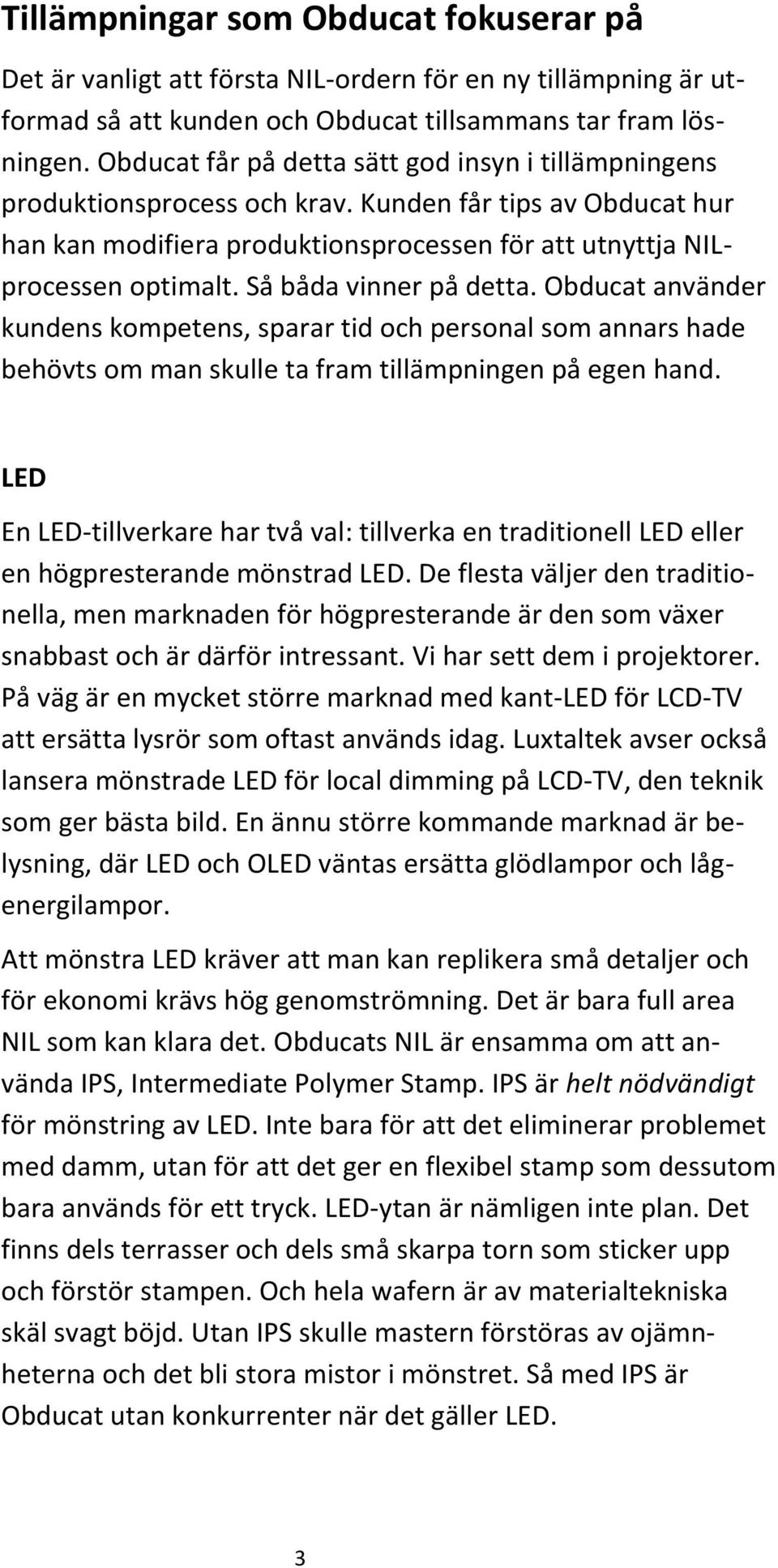

3 Tillämpningar som Obducat fokuserar på Det är vanligt att första NIL-ordern för en ny tillämpning är utformad så att kunden och Obducat tillsammans tar fram lösningen. Obducat får på detta sätt god insyn i tillämpningens produktionsprocess och krav. Kunden får tips av Obducat hur han kan modifiera produktionsprocessen för att utnyttja NILprocessen optimalt. Så båda vinner på detta. Obducat använder kundens kompetens, sparar tid och personal som annars hade behövts om man skulle ta fram tillämpningen på egen hand. LED En LED-tillverkare har två val: tillverka en traditionell LED eller en högpresterande mönstrad LED. De flesta väljer den traditionella, men marknaden för högpresterande är den som växer snabbast och är därför intressant. Vi har sett dem i projektorer. På väg är en mycket större marknad med kant-led för LCD-TV att ersätta lysrör som oftast används idag. Luxtaltek avser också lansera mönstrade LED för local dimming på LCD-TV, den teknik som ger bästa bild. En ännu större kommande marknad är belysning, där LED och OLED väntas ersätta glödlampor och lågenergilampor. Att mönstra LED kräver att man kan replikera små detaljer och för ekonomi krävs hög genomströmning. Det är bara full area NIL som kan klara det. Obducats NIL är ensamma om att använda IPS, Intermediate Polymer Stamp. IPS är helt nödvändigt för mönstring av LED. Inte bara för att det eliminerar problemet med damm, utan för att det ger en flexibel stamp som dessutom bara används för ett tryck. LED-ytan är nämligen inte plan. Det finns dels terrasser och dels små skarpa torn som sticker upp och förstör stampen. Och hela wafern är av materialtekniska skäl svagt böjd. Utan IPS skulle mastern förstöras av ojämnheterna och det bli stora mistor i mönstret. Så med IPS är Obducat utan konkurrenter när det gäller LED. 3

4 Som förklarat ovan har de LED-tillverkare som vill tillverka högpresterande LED med Photonic Crystal-mönster på sin LED i princip inget val. Det kräver IPS och det är det bara Obducat som har. Både Luminus och Luxtaltek satsar helt på denna teknik och båda har köpt NIL från Obducat. Luxtaltek har dessutom sagt att de avser att köpa många fler maskiner. De har faktiskt inget annat val eftersom hela företagets idé är att producera mönstrade LED och Obducat har ingen konkurrent där. (se Första maskinen körs igång Q och efter det kan man vänta följdorder från Luxtaltek och troligen även från andra LEDtillverkare. HÅRDDISKAR Det finns två typer av diskar: traditionella snurrande magnetiska skivor och halvledarminnen (SSD, Solid State Disk). SSD är normalt snabbast men de är dyra per GB, traditionella hårddiskar är billiga per GB. De båda typerna har därmed olika användningsområden och kommer att finnas parallellt under lång tid. Magnetiska skivor är nära sitt kapacitetstak med nuvarande teknik. Man måste gå över till ny teknik för att kunna öka kapaciteten och hålla kostnadsförsprånget jämfört med SSD. Det finns två nya tekniker på väg: mönstrade skivor resp. laserassisterad skrivning. Det senare har många års utveckling kvar innan det kan realiseras, mönstrade skivor ligger nära i tiden. En bra artikel som beskriver processen: Det är mycket stora krav man har på mönstret på skivorna. Mönsterdetaljerna är så små att t.ex. dagens fotolitografi inte klarar det. Man kan använda elektronstrålelitografi, men det tar c:a en vecka att med denna teknik tillverka en skiva, så det kan bara användas för forskning. Man skulle kunna tänka sig att röntgenlitografi skulle klara de små detaljer som behövs, men bortsett från att det ännu bara finns forskningsmaskiner, så går de inte att använda av flera 4

5 skäl. Dels klarar de inte att mönstra en hel disk i ett steg utan behöver step and repeat, ca 10 exponeringar för att täcka en skiva. Skulle alltså behövas 10 parallellt arbetande maskiner för att konkurrera med en full area NIL-maskin. Det blir också lite mönsterfel i skarven mellan de olika exponeringarna och i detta sammanhang är det helt förödande. Sen brukar step and repeat använda samma mask för alla 10 exponeringarna, men i denna tillämpning skulle det behövas 10 olika masker vilket skulle göra processen extra långsam. Det finns faktiskt bara en teknik som fungerar för HDD och det är full area NIL. MII, som är bäst på step and repeat-nil, kan alltså inte använda sin favoritteknik, utan måste sadla om för denna tillämpning. Men Obducat har kört full area sedan begynnelsen och har därför lång erfarenhet av det. Obducat har hunnit anpassa tekniken till full area och har många patent på området. Toshiba, själv tillverkare av NIL-utrustning, har gjort en grundlig utvärdering av marknadens NIL:ar och funnit att Obducats är de som fungerar bäst. Det är rimligt att tro att det därmed blir färre kasserade skivor med Obducats NIL. Första NIL-maskinen för hårddiskmönstring, en Sindre HDD, är redan beställd och kommer att levereras Efter det lär det komma beställningar från övriga hårddisktillverkare (få vågar vara först med ny teknik men alla vill vara tvåa). En HDD-tillverkare har att välja på: Fortsätta med traditionella diskar och bli bortkonkurrerad, eller köpa NIL från Obducat eller köpa NIL från annan tillverkare. Köper de från annan tillverkare så får de räkna med fler kasserade skivor än med NIL från Obducat och eventuellt få rykte om sig att deras diskar är otillförlitliga, och det kan bli förödande för försäljningen. 5

6 DISPLAYER Obducats SoftPress-teknik för NIL lämpar sig väl för displayer eftersom man normalt vill ha stora ytor. Obducat har sålt NIL för pilotproduktion av displayer (troligen av typ OLED), men när det kan komma order på NIL för industriell serieproduktion är svårt att veta. Vid ordertecknadet sades det år 2009, gissningsvis är det ett år försenat. Den potentiella marknaden är mycket stor. SOLCELLER Detta är ett nytt fokusområde för Obducat med en mycket stor framtida marknad. Liksom för displayer är det viktigt att kunna trycka på stora ytor. Dagens solceller producerar för lite effekt per krona inköpspris för att det skall bli lönsamt att använda för gemene man, men i vissa tillämpningar används de, t.ex. där det inte finns elnät. Om man kunde öka verkningsgraden eller minska produktionskostnaden så kan marknaden växa enormt. Mycket forskning idag inriktar sig på detta. Här kan NIL komma in på minst fyra sätt. I stället för att ha en plan halvledaryta som fångar fotoner och genererar el kan man med NIL-tryck göra att ytan ser ut som en fyrkantsvåg. Det ökar infångningsytan och ger högre verkningsgrad och/eller mindre materialåtgång. Dagens solceller reflekterar bort c:a 25 % av inkommande ljus. Men med förebild från nattfjärilsögon, som bara reflekterar 2 % ljus, kan man med NIL-teknik göra ytan hårig precis som på fjärilen. Det ger ökad verkningsgrad. Man kan göra en mönstrad reflekterande botten som gör att fotoner som inte infångats studsar tillbaks och får en ny chans att fångas in. Den producerade strömmen måste ledas bort med elektroder och med NIL-teknik kan man göra ledarna mycket smalare, så att de blockerar infallande ljus så lite som möjligt, vilket också ökar verkningsgraden. 6

7 Det finns säkert någon forsknings-nil som används för att experimentera fram bättre solceller, t.ex. på University of Surrey i England, men såvitt jag vet är det bara för NIL:en till Ryssland som detta ändamål nämns vid order. SAMMANFATTNING Både gruppen high end LED-tillverkare och hårddisktillverkare är i princip tvungna att köpa NIL från Obducat, de har inget val. Så det är inte fråga om om utan när Obducat får fler order. Sen kan det ju plötsligt komma order från helt andra kunder också. onsdag 26 aug 2009 (uppdaterad 28 okt 2009) signatur Xje 7
