1 OptoNordic 2009 Bildskärmar och synergonomi Föreläsare: Niclas Rydell Syftet med föreläsningen En hjälp till er i arbetet men även privat Bildskärmen är länken mellan människa och maskin. Lär er att bemästra en av de vanligaste hjälpmedlen som möter människors ögon i dagens samh älle. Förstå anledning till dålig visuell kvalitet Råd vid bildskärmsköp Bedöma synergonomi Förbättra bildkvalitet på bildskärmar själv! Innehåll Del1 Bildskärmstyper Del 1 Vilka olika bildskärmstyper finns Skillnader ur synergonomiskt perspektiv Del 2 Lära sig se brister i synergonomi Att utvärdera och förbättra bildskärmar själv CRT (Cathode Ray Cube) LCD (Liquid Crystal Display) Plasma Framtiden: LED, OLED, 3D mm

Lär er att bemästra en av de vanligaste hjälpmedlen som möter människors ögon i dagens samh älle.

2 CRT CRT Teknik CRT är den traditionella bildskärmstypen som hittills varit vanligast som TV och datorbildskärm. Tre elektronkanoner skickar iväg elektronstrålar som styrs av avlänkningspolar så att strålarna går igenom hålen i skuggmasken och träffar fosforpunkterna Bra färgåtergivning CRT Fördelar Stöder flera olika upplösningar än andra typer Mycket snabb responstid Bra vinkelberoende CRT Nackdelar Stora och tunga och därmed dyra att frakta Flimrar om bildfrekvensen är för låg Relativt låg luminans och konstrast Känsliga för bildbelastning (image loading) Har geometriska problem och är något instabila Har högre magnetiska och elektriska fält än LCD Kortare livslängd än LCD Känsliga för yttre påverkan (magnetfält) Hög effektförbrukning Mindre bildyta än man betalar för. En 17 CRT är ej 17 utan minst 1 mindre i användbar bildyta

flera olika upplösningar än andra typer Mycket snabb responstid Bra vinkelberoende CRT Nackdelar Stora och tunga och därmed dyra att frakta Flimrar om bildfrekvensen är för låg Relativt låg luminans

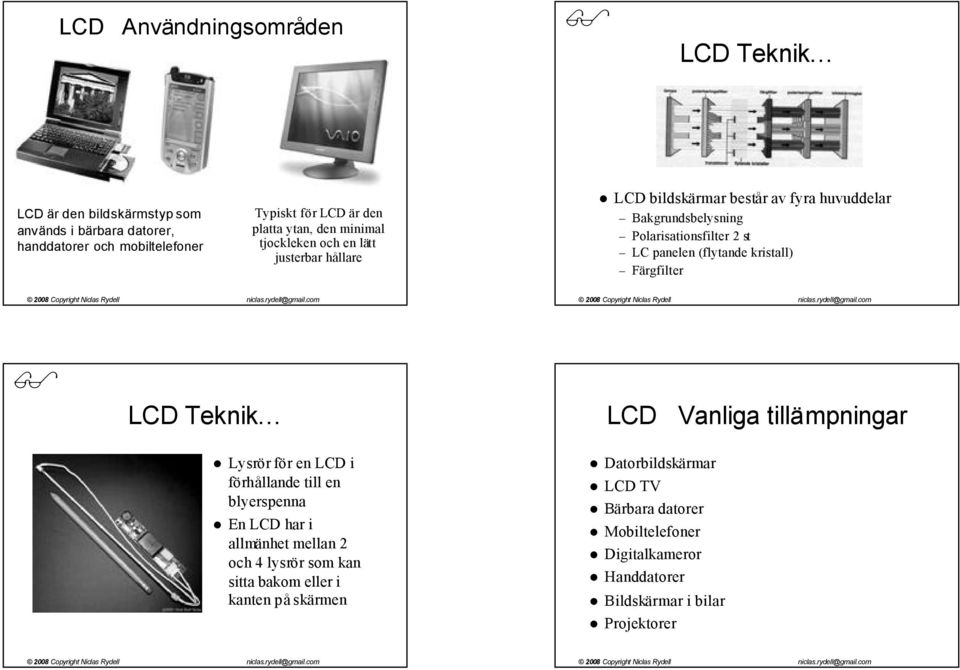

3 LCD Användningsområdenden LCD Teknik LCD är den bildskärmstyp som används i bärbara datorer, handdatorer och mobiltelefoner Typiskt för LCD är den platta ytan, den minimal tjockleken och en lätt justerbar hållare LCD bildskärmar består av fyra huvuddelar Bakgrundsbelysning Polarisationsfilter 2 st LC panelen (flytande kristall) Färgfilter LCD Teknik LCD Vanliga tillämpningar Lysrör för en LCD i förhållande till en blyerspenna En LCD har i allmänhet mellan 2 och 4 lysrör som kan sitta bakom eller i kanten på skärmen Datorbildskärmar LCD TV Bärbara datorer Mobiltelefoner Digitalkameror Handdatorer Bildskärmar i bilar Projektorer

(flytande kristall) Färgfilter LCD Teknik LCD Vanliga tillämpningar Lysrör för en LCD i förhållande till en blyerspenna En LCD har i allmänhet mellan 2 och 4

4 LCD Fördelar LCD Fördelar pivot funktion Tunna, lätta, platt bildyta och portabla Hög luminans, kantskärpa och kontrast Låg effektförbrukning Lång livslängd och robust Fria från flimmer oavsett uppdateringsfrekvens Okänsliga för magnetfält och elektriska fält Pivot funktion och pekskärm möjlig Landskapsläge Porträttläge LCD Nackdelar Vinkelberoende luminans, kontrast och färg Responstiden hos LCD gör att det ibland kan vara olämpligt att använda för spel och film Optimerad för en upplösning och kan ge en mycket dålig bild om fel upplösning och sidoförhållande används. Plasma bildskärmar Plasmabildskärmar tillhör kategorin platta bildskärmar De finns i storlekar fn 32 till över 60 De är nästan uteslutande för TV & presentation De är svåra att göra i små storlekar

Responstiden hos LCD gör att det ibland kan vara olämpligt att använda för spel och film Optimerad för en upplösning och kan ge en mycket dålig bild om fel upplösning och sidoförhållande

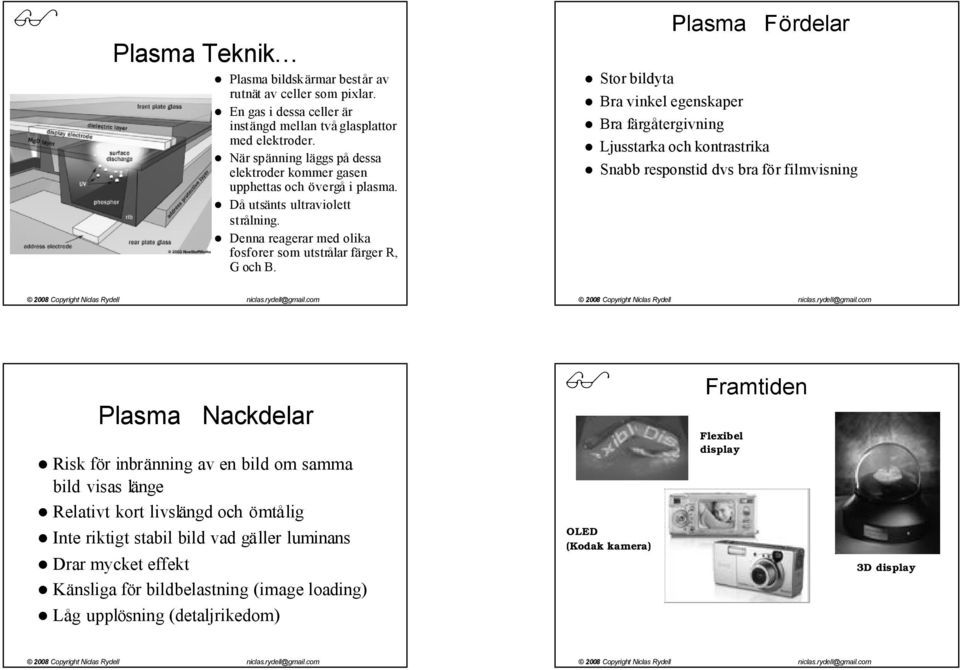

5 Plasma Teknik Plasma bildskärmar består av rutnät av celler som pixlar. En gas i dessa celler är instängd mellan två glasplattor med elektroder. När spänning läggs på dessa elektroder kommer gasen upphettas och övergå i plasma. Då utsänts ultraviolett strålning. Denna reagerar med olika fosforer som utstrålar färger R, G och B. Stor bildyta Bra vinkel egenskaper Bra färgåtergivning Plasma Fördelar Ljusstarka och kontrastrika Snabb responstid dvs bra för filmvisning Plasma Nackdelar Risk för inbränning av en bild om samma bild visas länge Relativt kort livslängd och ömtålig Inte riktigt stabil bild vad gäller luminans Drar mycket effekt Känsliga för bildbelastning (image loading) Låg upplösning (detaljrikedom) OLED (Kodak kamera) Framtiden Flexibel display 3D display

Stor bildyta Bra vinkel egenskaper Bra färgåtergivning Plasma Fördelar Ljusstarka och kontrastrika Snabb responstid dvs bra för filmvisning Plasma Nackdelar Risk för inbränning av en bild om

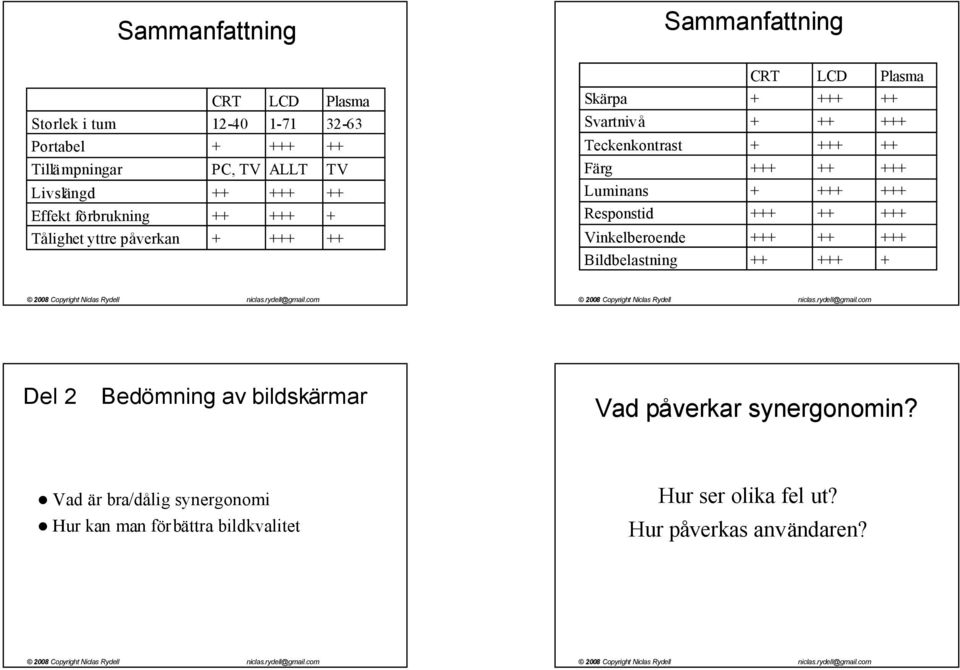

6 Sammanfattning Sammanfattning CRT LCD Plasma Storlek i tum Portabel Tillämpningar Livslängd Effekt förbrukning Tålighet yttre påverkan CRT PC, TV LCD 1-71 ALLT Plasma TV Skärpa Svartnivå Teckenkontrast Färg Luminans Responstid Vinkelberoende Bildbelastning Del 2 Bedömning av bildskärmar Vad påverkar synergonomin? Vad är bra/dålig synergonomi Hur kan man förbättra bildkvalitet Hur ser olika fel ut? Hur påverkas användaren?

Teckenkontrast Färg Luminans Responstid Vinkelberoende Bildbelastning Del 2 Bedömning av bildskärmar Vad

7 Glansig bildyta En alltför glansig bildyta kan ge spegelreflexer av ljusa objekt bakom användaren Glansig bildyta Ej glansig Glansig Mörk omgivning Ljus omgivning Ej glansig Glansig Vinkel beroende Tecken kontrast Dålig tecken kontrast gör det tröttsamt att läsa text Bildkvalitén ska vara god från alla vinklar bildskärmen ska ses ifrån.

glansig Glansig Vinkel beroende Tecken kontrast Dålig tecken kontrast gör det

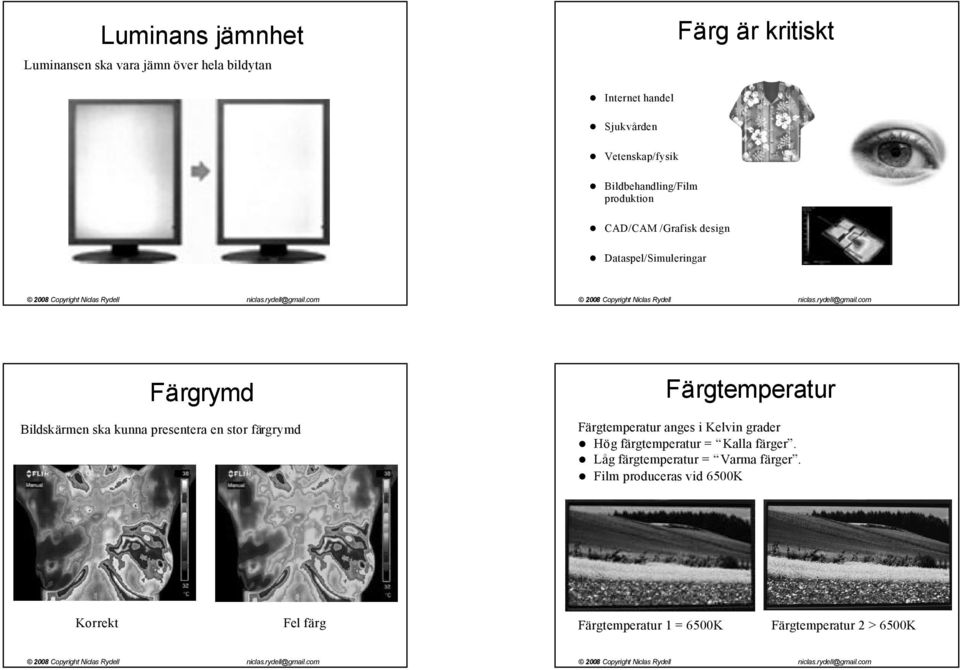

8 Luminans jämnhet Luminansen ska vara jämn över hela bildytan Färg är kritiskt Internet handel Sjukvården Vetenskap/fysik Bildbehandling/Film produktion CAD/CAM /Grafisk design Dataspel/Simuleringar Färgrymd Bildskärmen ska kunna presentera en stor färgrymd Färgtemperatur Färgtemperatur anges i Kelvin grader Hög färgtemperatur = Kalla färger. Låg färgtemperatur = Varma färger. Film produceras vid 6500K Korrekt Fel färg Färgtemperatur 1 = 6500K Färgtemperatur 2 > 6500K

kunna presentera en stor färgrymd Färgtemperatur Färgtemperatur anges i Kelvin grader Hög färgtemperatur = Kalla

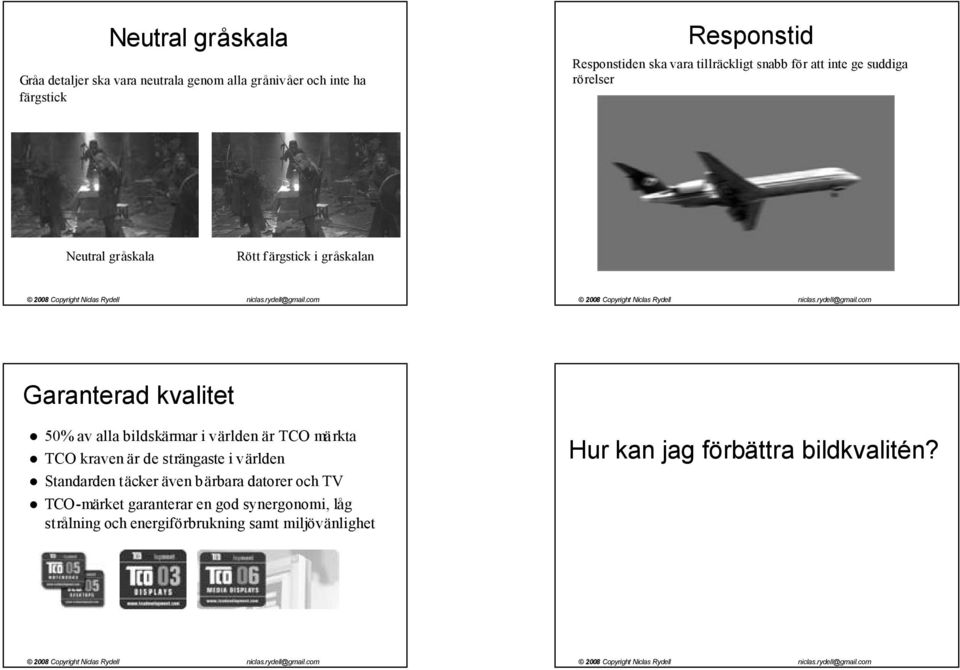

9 Neutral gråskala Gråa detaljer ska vara neutrala genom alla grånivåer och inte ha färgstick Responstid Responstiden ska vara tillräckligt snabb för att inte ge suddiga rörelser Neutral gråskala Rött färgstick i gråskalan Garanterad kvalitet 50% av alla bildskärmar i världen är TCO märkta TCO kraven är de strängaste i världen Standarden täcker även bärbara datorer och TV TCO-märket garanterar en god synergonomi, låg strålning och energiförbrukning samt miljövänlighet Hur kan jag förbättra bildkvalitén?

alla bildskärmar i världen är TCO märkta TCO kraven är de strängaste i världen Standarden täcker även bärbara datorer och TV

10 Bildskärmsinställningar Högerklicka på skrivbordet Välj egenskaper (properties) Välj inställningar (settings) Ändra upplösning med reglaget Välj färger så högt som möjligt Bildskärmsinställningar Man kan också välja avancerade egenskaper nere till höger. Under fliken Bildskärm kan man st älla in bildfrekvensen (beror på Windowsversion). Under Allmänt kan man välja DPI (dots per inch) inställning. Normal är 96 DPI, högre tal ger större text. Luminans Bildskärmar har två huvudjusteringsmöjligheter Brightness, ljushet (liknar en sol) Contrast, kontrast (liknar en delad cirkel) Förbättra bildkvalitén genom att optimera en gråskala Färgtemperatur Bildskärmar har ofta reglage för färgtemperatur Arbete med foto och färger: Man bör välja en färgtemperatur som ligger nära den applikation man arbetar med (srgb, 6500K) Generellt gäller: 6500K återger färger realistiskt 9300K ger en ljusare (vitare) bild vilket kan ge bättre läsbarhet och kontrast

Normal är 96 DPI, högre tal ger större text.

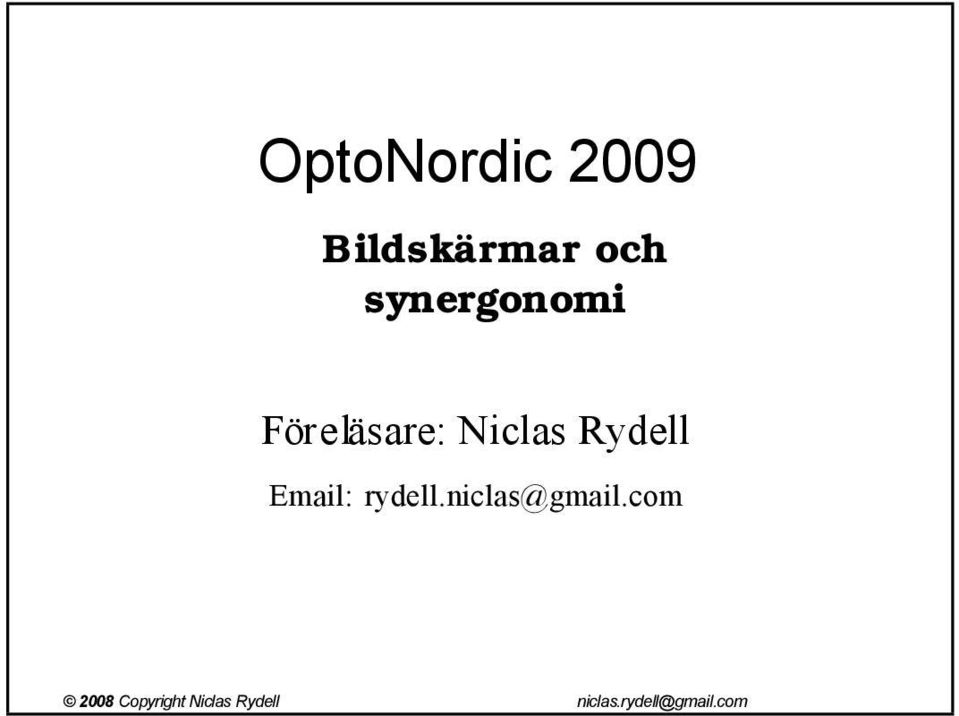

11 OptoNordic 2009 Bildskärmar och synergonomi Föreläsare: Niclas Rydell
