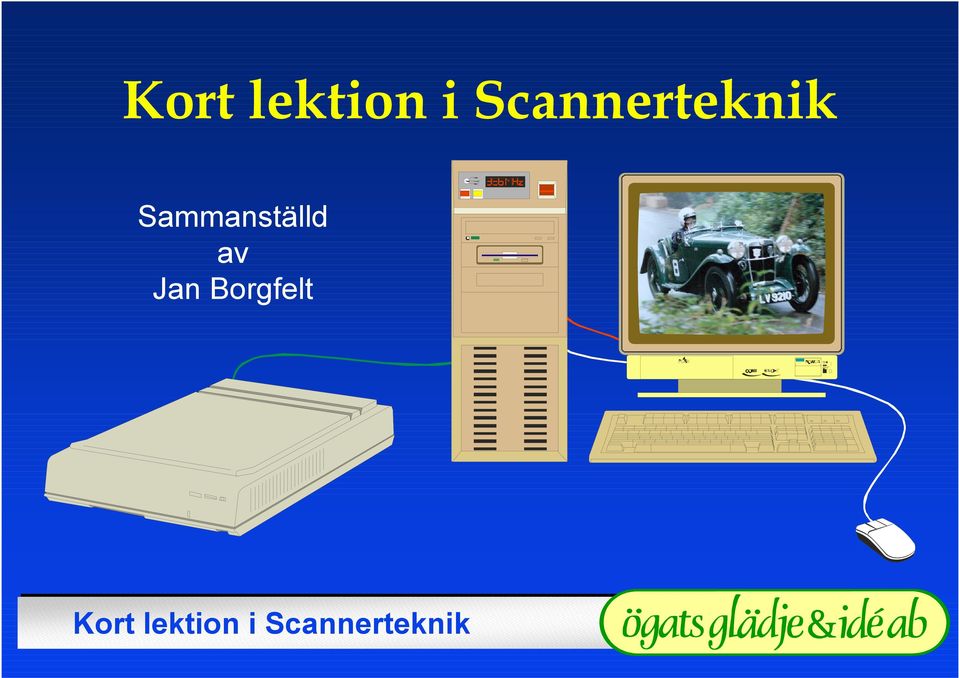

1 Sammanställd av Jan Borgfelt

2 Vad är en Scanner? En Scanner är en bildläsare, som läser in bilder till Din dator. Det finns 2 typer av Scanners som Du kan koppla till Din dator: 1. Flatbäddscanner. Läser in påsiktsbilder, t.ex. färgkort, svartvita kort och teckningar. 2. Dia/neg-scanner. Läser in diapositiv och negativ i svartvitt och färg. Det finns också s.k. dialock, som kan kopplas till en flatbäddsscanner, så att även den kan läsa in diabilder och negativ.

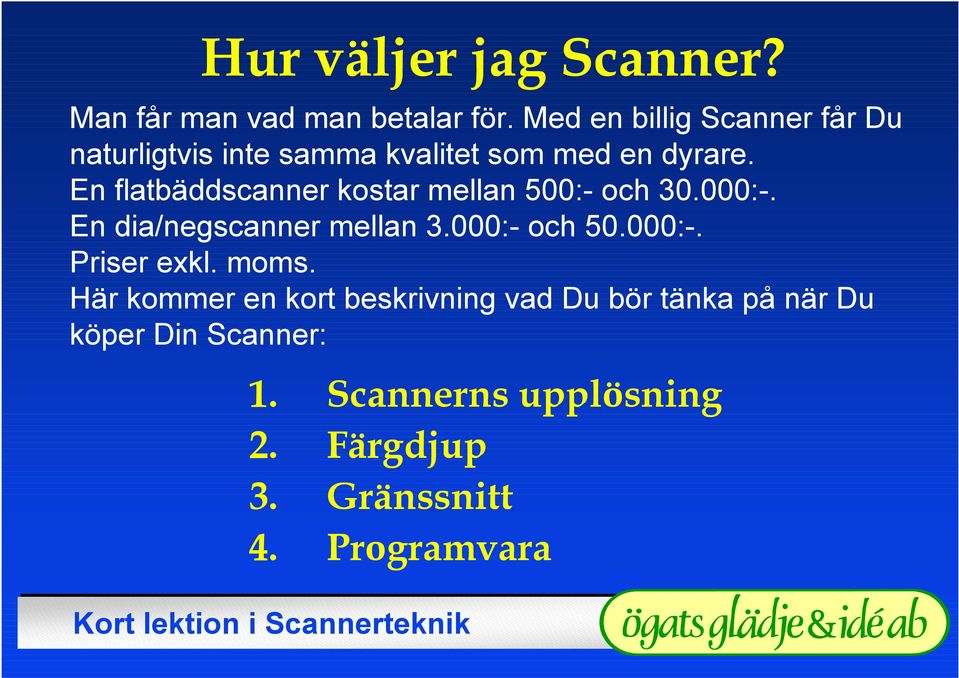

3 Hur väljer jag Scanner? Man får man vad man betalar för. Med en billig Scanner får Du naturligtvis inte samma kvalitet som med en dyrare. En flatbäddscanner kostar mellan 500:- och :-. En dia/negscanner mellan 3.000:- och :-. Priser exkl. moms. Här kommer en kort beskrivning vad Du bör tänka på när Du köper Din Scanner: 1. Scannerns upplösning 2. Färgdjup 3. Gränssnitt 4. Programvara

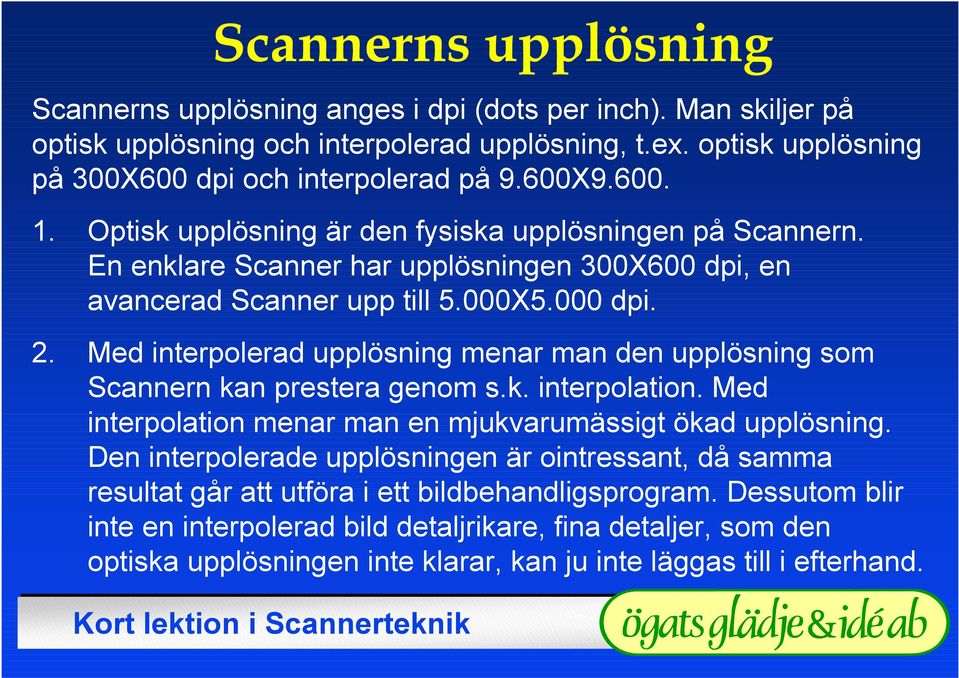

4 Scannerns upplösning Scannerns upplösning anges i dpi (dots per inch). Man skiljer på optisk upplösning och interpolerad upplösning, t.ex. optisk upplösning på 300X600 dpi och interpolerad på 9.600X Optisk upplösning är den fysiska upplösningen på Scannern. En enklare Scanner har upplösningen 300X600 dpi, en avancerad Scanner upp till 5.000X5.000 dpi. 2. Med interpolerad upplösning menar man den upplösning som Scannern kan prestera genom s.k. interpolation. Med interpolation menar man en mjukvarumässigt ökad upplösning. Den interpolerade upplösningen är ointressant, då samma resultat går att utföra i ett bildbehandligsprogram. Dessutom blir inte en interpolerad bild detaljrikare, fina detaljer, som den optiska upplösningen inte klarar, kan ju inte läggas till i efterhand.

5 Scannerns upplösning Ska Du använda Din Scanner för trycksaker bör Du välja en Scanner med minst 600X1.200 dpi i optisk upplösning. Med en 600X1.200 dpi Scanner kan Du förstora Din inscannade bild ca 2 ggr i tryck. Det betyder att ett färgkort 10X15 cm kan scannas i 20X30 cm, d.v.s. nästan till A4-storlek. En dia/neg-scanner behöver betydligt högre upplösning, då bilden man utgår från är så liten. Ett 24X36 mm dia/neg, som ska tryckas i A4, behöver förstoras nästan 9 ggr. Ska det sedan scannas i 300 dpi behövs en optisk upplösning på dpi (300 dpi X 9 = dpi). Ett dialock är ett bra komplement till Din flatbäddscanner, men tänk på att ett 24X36 mm dia/neg för tryck endast kan förstoras 2 ggr i en 600X1.200 Scanner, men hela 8 ggr i en 2.400X2.400 Scanner.

6 Med färgdjup menar man med hur många färgnyanser Scannern läser in bilder. En enklare Scanner har oftast 24 bitars färgdjup, medan en mer avancerad Scanner arbetar med 30 eller 36 bitars färgdjup. För tryck, välj en Scanner med minst 30 bitars färgdjup. Vad är då skillnaden? Jo, ju fler färgnyanser Din Scanner klarar av att läsa in, ju bättre blir nyansskillnaderna i bilden, främst i de mörka och de ljusa partierna. När Du sparar bilden, väljer Du att spara i 24 bitars färgdjup, då layoutprogram, skrivare och fotosättningsmaskiner inte kan utnyttja ett högre färgdjup. De ökade nyanserna i mörka och ljusa partierna blir dock kvar. Färgdjup 24 bitars färgdjup = 2 24 = 16,7 miljoner färger 30 bitars färgdjup = 2 30 = 1,1 miljarder färger 36 bitars färgdjup = 2 36 = 68,7 miljarder färger

7 Gränssnitt Med gränssnitt menas hur Scannern kopplas till datorn. Det finns i huvudsak tre olika gränssnitt, (interface), med vilka Du kan koppla Scannern till Din dator: 1. Parallellport. Då kopplas Scannern till din skrivarport. Finns ej för Macintosh. Fördelar: Billigt. Inget extra kort behövs i datorn för uppkopplingen. Nackdelar: Långsamt. 2. USB. Universal Serial Bus, är ett relativt nytt gränssnitt som finns på nyare datorer. Fördelar: Billigt, snabbare än Parallellport. Nackdelar: Långsammare än SCSI. 3. SCSI. Ett instickskort Du sätter i datorn. Kan även kopplas till andra enheter, t.ex. hårddiskar, bandstationer och CD-läsare/skrivare. Fördelar: Snabbt. Nackdelar: Dyrare. SCSI är inbyggt i Macintosh.

8 Med varje Scanner följer programvara för att läsa in och behandla bilden. En billigare Scanner har enklare programvara än en dyrare. Försök välja en Scanner med någon av följande programvaror: Programvara 1. Adobe Photoshop 2. Adobe Photoshop Elements 3. Corel PhotoPaint 4 Jasc Paint Shop Pro För professionellt arbete finns det bara ett val, Adobe Photoshop

9 Med en Scanner kan Du läsa in 3 typer av bilder: 1. Streckbilder läses in med 2 färger, svart och vitt, t.ex. tuschteckningar. Gustaf Ruberg Göteborg

10 Med en Scanner kan Du läsa in 3 typer av bilder: 2. Gråskalebilder läses in med 256 färger (gråtoner), t.ex. svartvita fotografier och illustrationer i svartvitt.

11 Med en Scanner kan Du läsa in 3 typer av bilder: 3. Färgbilder läses in med 16,7 miljoner 68,7 miljarder färger, t.ex. färgkort, diabilder, färgnegativ och illustrationer i färg.

12 Du kan också läsa in en färgbild i svartvitt.

13 De tre bildtyperna tar upp olika mycket plats på hårddisken. 1. En streckbild tar minst plats, då den bara innehåller 2 färger, svart och vitt, i vårt exempel (5X 8,5 cm) 0,07 MB (MegaByte) 2. En gråskalebild innehåller 256 färger, eller snarare gråtoner (2 8 ) och tar i vårt exempel upp 0,58 MB, d.v.s 8 ggr mer plats än streckbilden. 3. Färgbilden innehåller 16,7 milj. färger (2 24 ) och tar i vårt exempel upp 1,75 MB, d.v.s 24 ggr mer än streckbilden och 3 ggr mer än gråskalebilden.

14 Hur stor bilden blir, beror också på vilken upplösning Du väljer. En Scanner bygger upp en bild med s.k. pixles, små fyrkanter. Beroende på vad Du ska använda bilden till, väljer du upplösning. Upplösningen mäts i dpi (dots per inch). Vissa program kallar det ppi (pixles per inch), d.v.s. hur många bildpunkter (dots, pixles) som får plats på en tum.

15 Hur väljer jag upplösning? Den optimala upplösningen på en bild är helt beroende på hur Du ska använda bilden. Ska Du använda bilden för att visa på skärmen eller till att lägga ut på Din hemsida räcker det med 72 dpi = skärmens upplösning. Ska Du trycka den i högsta kvalitet behövs 400 dpi. Skall Du skriva ut bilden gäller följande: En laserskrivare har upplösningen dpi. En bläckstråleskrivare har upplösningen dpi. En fotosättningsmaskin har upplösningen dpi.

16 Här följer en lathund till hur Du ska välja upplösning: Gråskale- och färgbilder skrivs ut på en laserskrivare och en fotosättningsmaskin med ett s.k. punktraster. Rastret är små punkter, som lurar ögat att tro att bilden innehåller gråtoner. Små rasterpunkter ger en ljusare ton, stora en mörkare.

17 Här följer en lathund till hur Du ska välja upplösning: Bilder som skall rastreras, behöver inte scannas i lika hög upplösning som skrivaren har. Man brukar säga att 2 ggr rastertätheten räcker. Då har Du en marginal, och Du kan förstora bilden 25-30% i Ditt layoutprogram. Rastertätheten mäts i linjer/tum (lpi). Man väljer rastertäthet beroende på vilken typ av papper bilden ska tryckas på. Dagstidningstryck har linjers upplösning, kvalitetstryck i t.ex. broschyrer linjers upplösning. Skall bilden tryckas med 75 linjers raster, scanna den i 150 dpi, med 200 linjers raster, välj 400 dpi o.s.v.

18 Här följer en lathund till hur Du ska välja upplösning: Till 300 dpi laserskrivare = 300 dpi. Till 600 och dpi laserskrivare = 600 dpi. Till fotosättning = 600 dpi. Högre upplösning än 600 dpi till fotosättning ger ingen nämnvärd kvalitetsökning, det bara ökar bildfilens storlek. Tänk på att filstorleken ökar med kvadraten. En bild scannad i 600 dpi är fyra ggr större än 300 dpi. ( 2 2 ). Streckbilder:

19 Några saker att tänka på: När Du scannar in bilden kan Du samtidigt storleksförändra den. Har Du t.ex. ett fotografi som är 10X15 cm, och det i Din trycksak ska bli 15X22,5 cm, så scannar Du in bilden i 150%. Du kan visserligen förstora bilden 150% efter att Du har monterat den i Ditt layoutprogram, men då förminskas upplösningen till 67% och upplösningen blir för låg och bilden kan bli taggig i tryck. Välj aldrig högre upplösning än vad som är nödvändigt. Om Du väljer en upplösning som är 50% mer än Du behöver, t.ex. 450 dpi i stället för 300 dpi, ökar filstorleken med hela 225%. Beskär bilden i scannerprogrammet. De flesta layoutprogram, t.ex. Adobe PageMaker, Adobe InDesign, Quark Express och Corel Ventura Publisher, låter Dig visserligen beskära bilderna inne i programmet, men filstorleken på bilden förblir oförändrad.

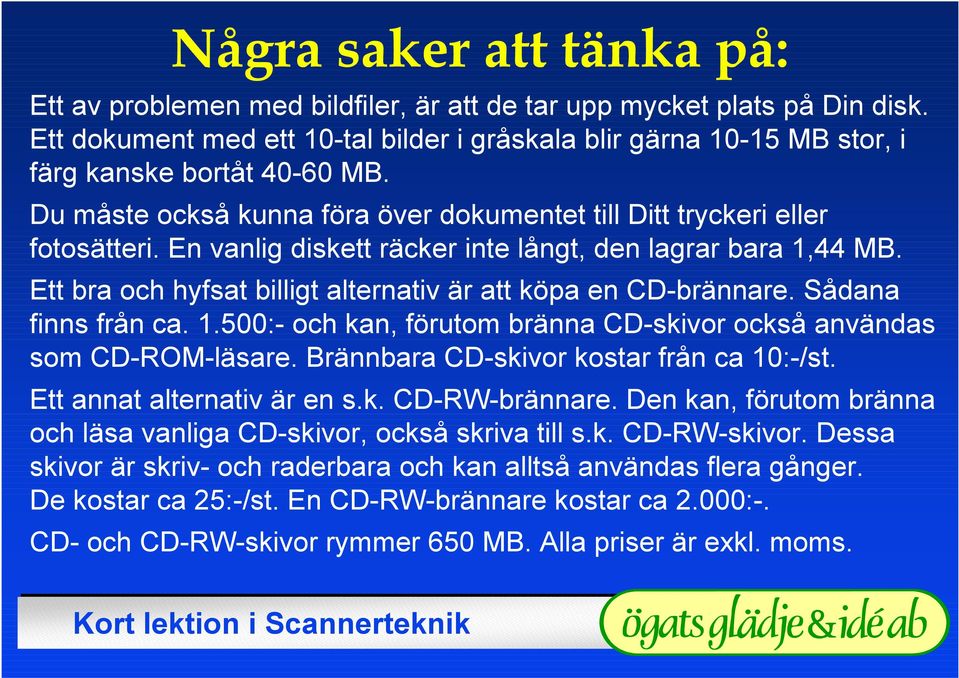

20 Några saker att tänka på: Ett av problemen med bildfiler, är att de tar upp mycket plats på Din disk. Ett dokument med ett 10-tal bilder i gråskala blir gärna MB stor, i färg kanske bortåt MB. Du måste också kunna föra över dokumentet till Ditt tryckeri eller fotosätteri. En vanlig diskett räcker inte långt, den lagrar bara 1,44 MB. Ett bra och hyfsat billigt alternativ är att köpa en CD-brännare. Sådana finns från ca :- och kan, förutom bränna CD-skivor också användas som CD-ROM-läsare. Brännbara CD-skivor kostar från ca 10:-/st. Ett annat alternativ är en s.k. CD-RW-brännare. Den kan, förutom bränna och läsa vanliga CD-skivor, också skriva till s.k. CD-RW-skivor. Dessa skivor är skriv- och raderbara och kan alltså användas flera gånger. De kostar ca 25:-/st. En CD-RW-brännare kostar ca 2.000:-. CD- och CD-RW-skivor rymmer 650 MB. Alla priser är exkl. moms.

21 I fortsättningskursen Avancerad lektion i bildbehandling går vi igenom följande: Optimering av bilder för tryck och användning av digitalkameror! Oskarp mask! Svart- och vitpunkt! Utgångsnivåer! Gammavärde! Färgstick! Konvertera RGB till CMYK Med kursen följer två referensbilder, mot vilka Du kalibrerar Dina bilder till perfekt resultat. Pris: 495:- + moms. För beställning, se vår hemsida:
