1 Sammanställd av Jan Borgfelt

2 Vad är en skanner? En skanner är en bildläsare, som läser in bilder till Din dator. Det finns 2 typer av skanners som Du kan koppla till Din dator: 1. Flatbäddskanner. Läser in påsiktsbilder, t.ex. färgkort, svartvita kort och teckningar. 2. Dia/neg-skanner. Läser in diapositiv och negativ i svartvitt och färg. Det finns också s.k. dialock, som kan kopplas till en flatbäddsskanner, så att även den kan läsa in diabilder och negativ.

3 Hur väljer jag skanner? Man får man vad man betalar för. Med en billig skanner får Du naturligtvis inte samma kvalitet som med en dyrare. En flatbäddskanner kostar mellan 1.000:- och :-. En dia/negskanner mellan 3.000:- och :-. Priser exkl. moms. Här kommer en kort beskrivning vad Du bör tänka på när Du köper Din skanner: 1. Skannerns upplösning 2. Färgdjup 3. Programvara

4 Skannerns upplösning Skannerns upplösning anges i dpi (dots per inch). Man skiljer på optisk upplösning och interpolerad upplösning, t.ex. optisk upplösning på 1.200X1.200 dpi och interpolerad på 9.600X Optisk upplösning är den fysiska upplösningen på skannern. En enklare skanner har upplösningen 1.200X1200 dpi, en avancerad skanner upp till 4.800X4.800 dpi. 2. Med interpolerad upplösning menar man den upplösning som skannern kan prestera genom s.k. interpolation. Med interpolation menar man en mjukvarumässigt ökad upplösning. Den interpolerade upplösningen är ointressant, då samma resultat går att utföra i ett bildbehandligsprogram. Dessutom blir inte en interpolerad bild detaljrikare, fina detaljer, som den faktiska upplösningen inte klarar, kan ju inte läggas till i efterhand.

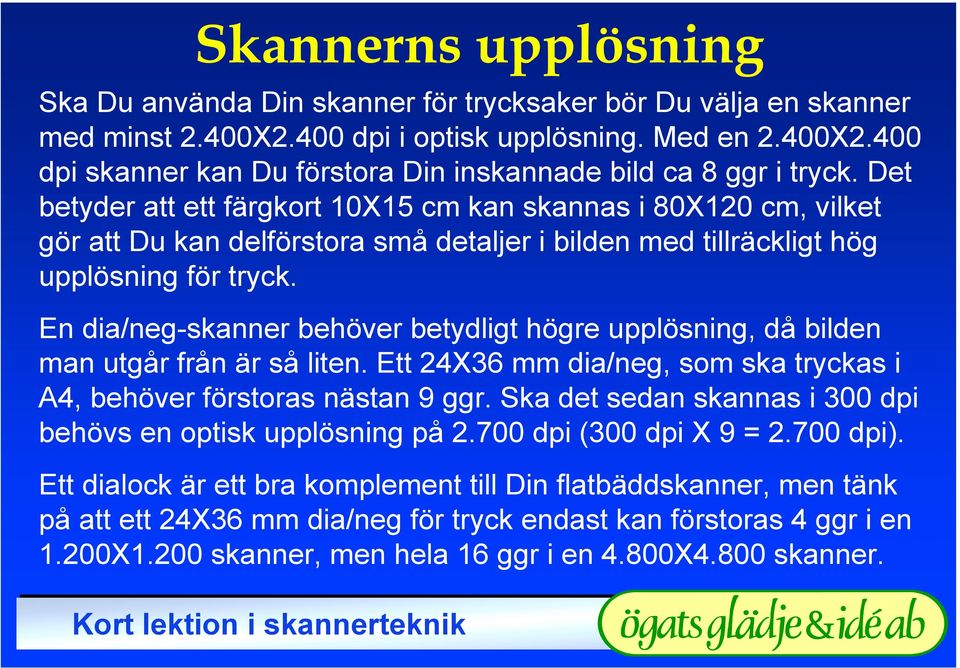

5 Skannerns upplösning Ska Du använda Din skanner för trycksaker bör Du välja en skanner med minst 2.400X2.400 dpi i optisk upplösning. Med en 2.400X2.400 dpi skanner kan Du förstora Din inskannade bild ca 8 ggr i tryck. Det betyder att ett färgkort 10X15 cm kan skannas i 80X120 cm, vilket gör att Du kan delförstora små detaljer i bilden med tillräckligt hög upplösning för tryck. En dia/neg-skanner behöver betydligt högre upplösning, då bilden man utgår från är så liten. Ett 24X36 mm dia/neg, som ska tryckas i A4, behöver förstoras nästan 9 ggr. Ska det sedan skannas i 300 dpi behövs en optisk upplösning på dpi (300 dpi X 9 = dpi). Ett dialock är ett bra komplement till Din flatbäddskanner, men tänk på att ett 24X36 mm dia/neg för tryck endast kan förstoras 4 ggr i en 1.200X1.200 skanner, men hela 16 ggr i en 4.800X4.800 skanner.

6 Med färgdjup menar man med hur många färgnyanser skannern läser in bilder. En enklare skanner har oftast 24 bitars färgdjup, medan en mer avancerad skanner arbetar med 30 upp till 48 bitars färgdjup. För tryck, välj minst 36 bitars färgdjup. Vad är då skillnaden? Jo, ju fler färgnyanser Din skanner klarar av att läsa in, desto bättre blir nyansskillnaderna i bilden, främst i de mörka och de ljusa partierna. När Du sparar bilden, väljer Du att spara i 24 bitars färgdjup, då layoutprogram, skrivare och fotosättningsmaskiner/ctp* inte kan utnyttja ett högre färgdjup. De ökade nyanserna i mörka och ljusa partierna blir dock kvar. Färgdjup 24 bitars färgdjup = 2 24 = 16,7 miljoner färger 30 bitars färgdjup = 2 30 = 1,1 miljarder färger 36 bitars färgdjup = 2 36 = 68,7 miljarder färger 48 bitars färgdjup = 2 48 = 281,5 biljoner färger * CTP = Computer To Plate, d.v.s utskrivning av tryckplåtar direkt från datorn

7 Med varje skanner följer programvara för att läsa in och behandla bilden. En billigare skanner har enklare programvara än en dyrare. Försök välja en skanner med någon av följande programvaror: Programvara 1. Adobe Photoshop 2. Adobe Photoshop Elements 3. Corel PhotoPaint 4 Jasc Paint Shop Pro För professionellt arbete finns det bara ett val, Adobe Photoshop

8 Med en skanner kan Du läsa in 3 typer av bilder: 1. Streckbilder läses in med 2 färger, svart och vitt, t.ex. tuschteckningar. Gustaf Ruberg Göteborg

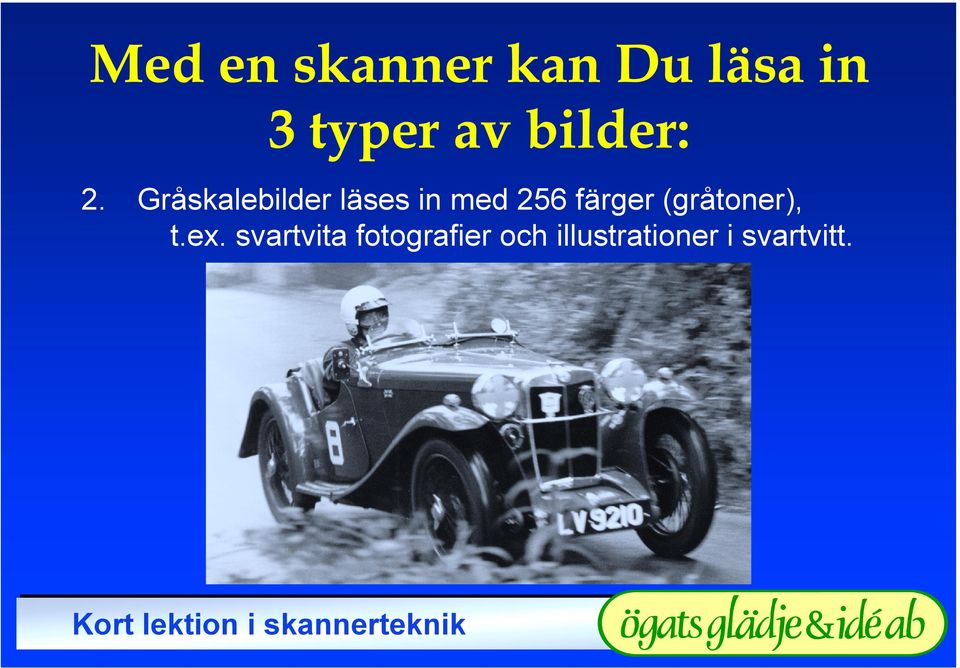

9 Med en skanner kan Du läsa in 3 typer av bilder: 2. Gråskalebilder läses in med 256 färger (gråtoner), t.ex. svartvita fotografier och illustrationer i svartvitt.

10 Med en skanner kan Du läsa in 3 typer av bilder: 3. Färgbilder läses in med 16,7 miljoner 281,5 biljoner färger, t.ex. färgkort, diabilder, färgnegativ och illustrationer i färg.

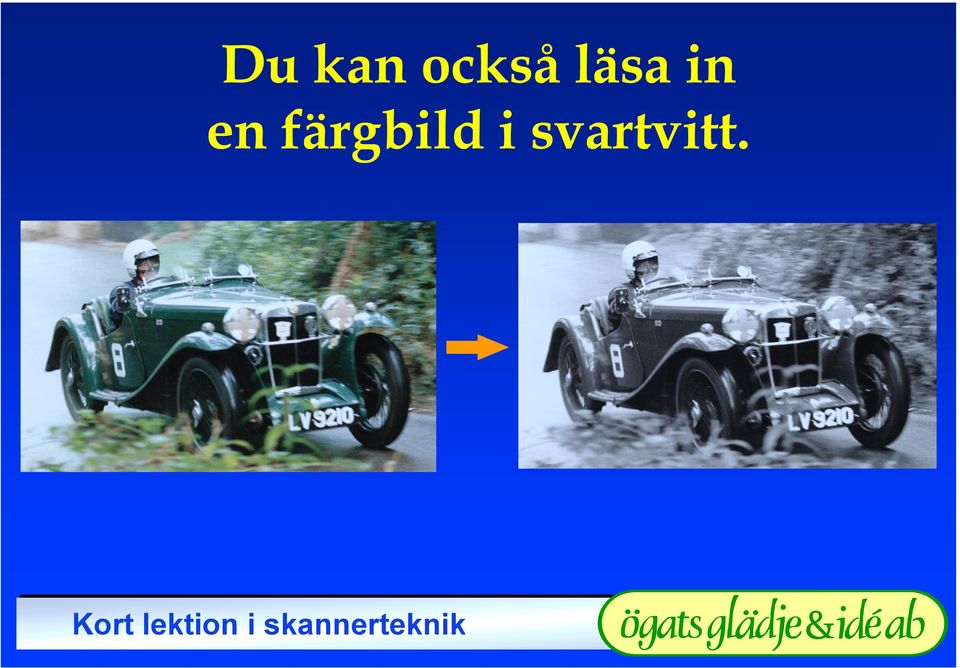

11 Du kan också läsa in en färgbild i svartvitt.

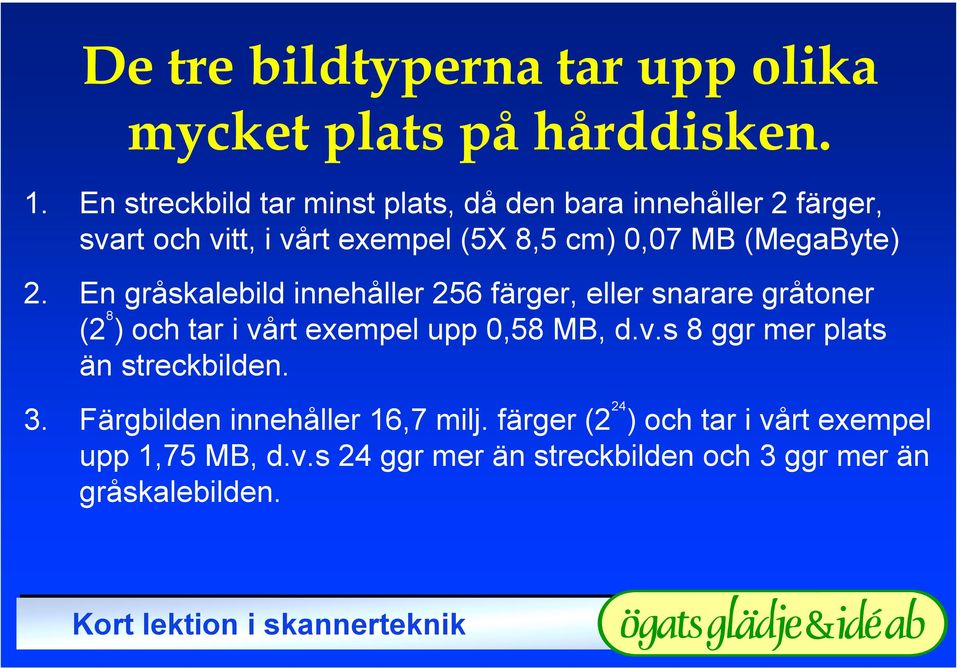

12 De tre bildtyperna tar upp olika mycket plats på hårddisken. 1. En streckbild tar minst plats, då den bara innehåller 2 färger, svart och vitt, i vårt exempel (5X 8,5 cm) 0,07 MB (MegaByte) 2. En gråskalebild innehåller 256 färger, eller snarare gråtoner (2 8 ) och tar i vårt exempel upp 0,58 MB, d.v.s 8 ggr mer plats än streckbilden. 3. Färgbilden innehåller 16,7 milj. färger (2 24 ) och tar i vårt exempel upp 1,75 MB, d.v.s 24 ggr mer än streckbilden och 3 ggr mer än gråskalebilden.

13 Hur stor bilden blir, beror också på vilken upplösning Du väljer. En skanner bygger upp en bild med s.k. pixles, små fyrkanter. Beroende på vad Du ska använda bilden till, väljer du upplösning. Upplösningen mäts i dpi (dots per inch). Vissa program kallar det ppi (pixles per inch), d.v.s. hur många bildpunkter (dots, pixles) som får plats på en tum.

14 Hur väljer jag upplösning? Den optimala upplösningen på en bild är helt beroende på hur Du ska använda bilden. Ska Du använda bilden för att visa på skärmen eller till att lägga ut på Din hemsida räcker det med 72 dpi = skärmens upplösning. Ska Du trycka den i högsta kvalitet behövs 400 dpi. Skall Du skriva ut bilden gäller följande: En laserskrivare har upplösningen dpi. En bläckstråleskrivare har upplösningen dpi. En fotosättningsmaskin/ctp har upplösningen dpi.

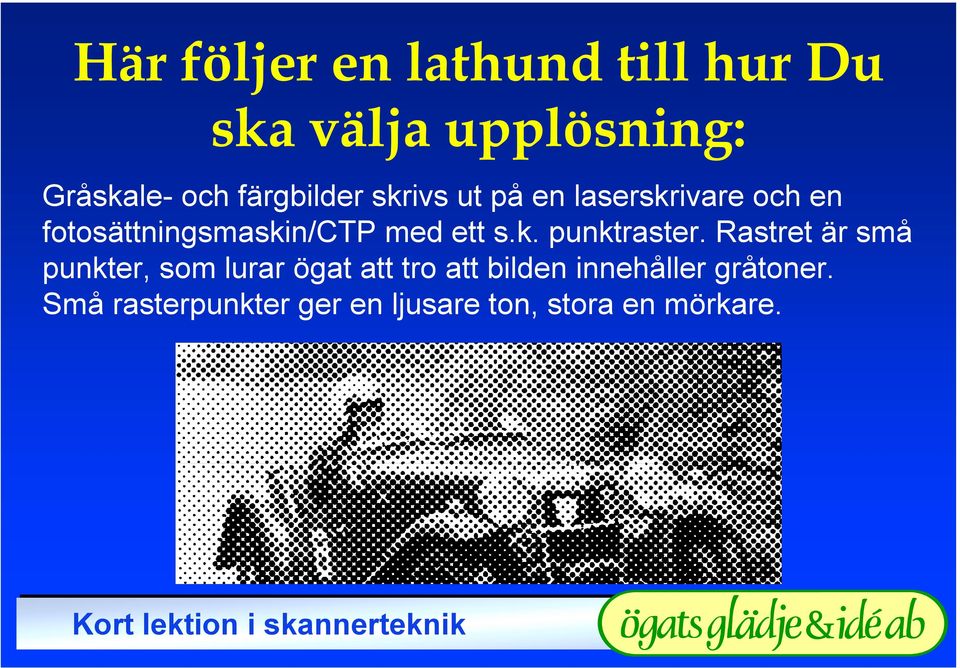

15 Här följer en lathund till hur Du ska välja upplösning: Gråskale- och färgbilder skrivs ut på en laserskrivare och en fotosättningsmaskin/ctp med ett s.k. punktraster. Rastret är små punkter, som lurar ögat att tro att bilden innehåller gråtoner. Små rasterpunkter ger en ljusare ton, stora en mörkare.

16 Här följer en lathund till hur Du ska välja upplösning: Bilder som skall rastreras, behöver inte skannas i lika hög upplösning som skrivaren har. Man brukar säga att 2 ggr rastertätheten räcker. Då har Du en marginal, och Du kan förstora bilden 25-30% i Ditt layoutprogram. Rastertätheten mäts i linjer/tum (lpi). Man väljer rastertäthet beroende på vilken typ av papper bilden ska tryckas på. Dagstidningstryck har linjers upplösning, kvalitetstryck i t.ex. broschyrer linjers upplösning. Skall bilden tryckas med 85 linjers raster, skanna den i 170 dpi, med 200 linjers raster, välj 400 dpi o.s.v.

17 Här följer en lathund till hur Du ska välja upplösning: Streckbilder: Till 600 och dpi laser/bläckstråleskrivare = 600 dpi. Till fotosättning/ctp = 600 dpi. Högre upplösning än 600 dpi till fotosättning ger ingen nämnvärd kvalitetsökning, det bara ökar bildfilens storlek. Tänk på att filstorleken ökar med kvadraten. En bild skannad i dpi är fyra ggr större än 600 dpi. ( 2 2 ).

18 Några saker att tänka på: När Du skannar in bilden kan Du samtidigt storleksförändra den. Har Du t.ex. ett fotografi som är 10X15 cm, och det i Din trycksak ska bli 15X22,5 cm, så skannar Du in bilden i 150%. Du kan visserligen förstora bilden 150% efter att Du har monterat den i Ditt layoutprogram, men då förminskas upplösningen till 67% och upplösningen blir för låg och bilden kan bli taggig i tryck. Välj aldrig högre upplösning än vad som är nödvändigt. Om Du väljer en upplösning som är 50% mer än Du behöver, t.ex. 450 dpi i stället för 300 dpi, ökar filstorleken med hela 225%. Beskär bilden i skannerprogrammet. De flesta layoutprogram, t.ex. Adobe PageMaker, Adobe InDesign, Quark Express och Ventura Publisher, låter Dig visserligen beskära bilderna inne i programmet, men filstorleken på bilden förblir oförändrad.

19 I fortsättningskursen Avancerad lektion i bildbehandling går vi igenom följande: Optimering av bilder för tryck och användning av digitalkameror Oskarp mask! Svart- och vitpunkt! Utgångsnivåer! Gammavärde! Färgstick! Konvertera RGB till CMYK! Med kursen följer två referensbilder, mot vilka Du kalibrerar Dina bilder till perfekt resultat. Pris: 495:- + moms. För beställning, se vår hemsida:
