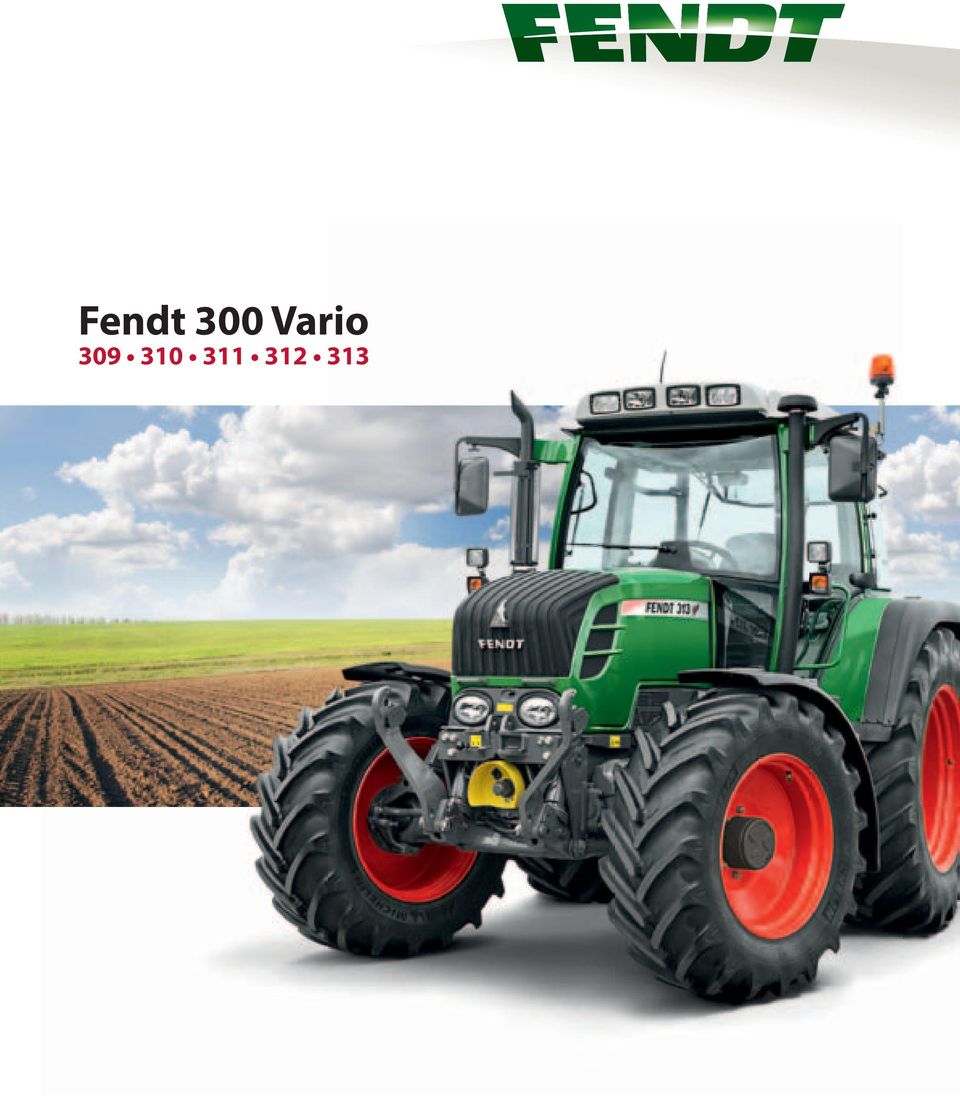

1 Fendt 300 Vario

2 2 Den nya Fendt 300 Vario Vario. Originalet. Fendt 300 Vario har varit mycket populär i årtionden tack vare sin höga kvalitet, sin pålitlighet och sin ekonomi. Dess användarvänlighet och extremt låga bränsleförbrukning har övertygat ägare av 300 Vario världen över. Nu har bränslesnålheten optimerats ytterligare genom användning av SCR-motorteknik. Med den nya toppmodellen 313 Vario erbjuder nu Fendt dessa traktorer med en maxeffekt på 135 hk. 309 Vario 95 hk 70 kw 310 Vario 105 hk 77 kw 311 Vario 115 hk 84 kw 312 Vario 125 hk 92 kw 313 Vario 135 hk 99 kw Maximal effekt enligt ECE R24

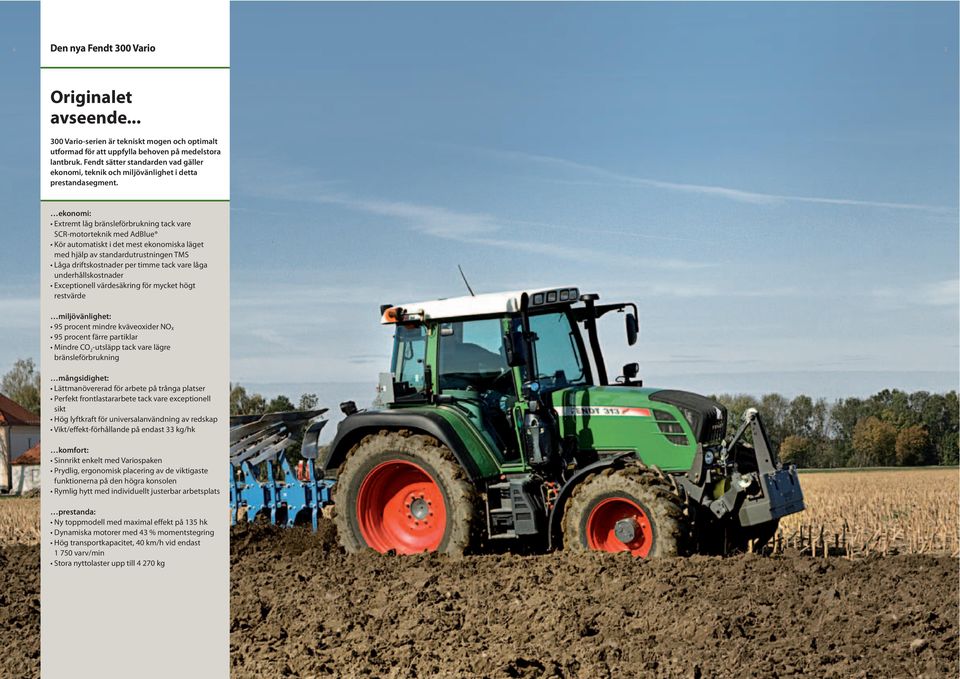

3 Den nya Fendt 300 Vario Originalet avseende Vario-serien är tekniskt mogen och optimalt utformad för att uppfylla behoven på medelstora lantbruk. Fendt sätter standarden vad gäller ekonomi, teknik och miljövänlighet i detta prestandasegment. ekonomi: miljövänlighet: X 2 mångsidighet: komfort: prestanda:

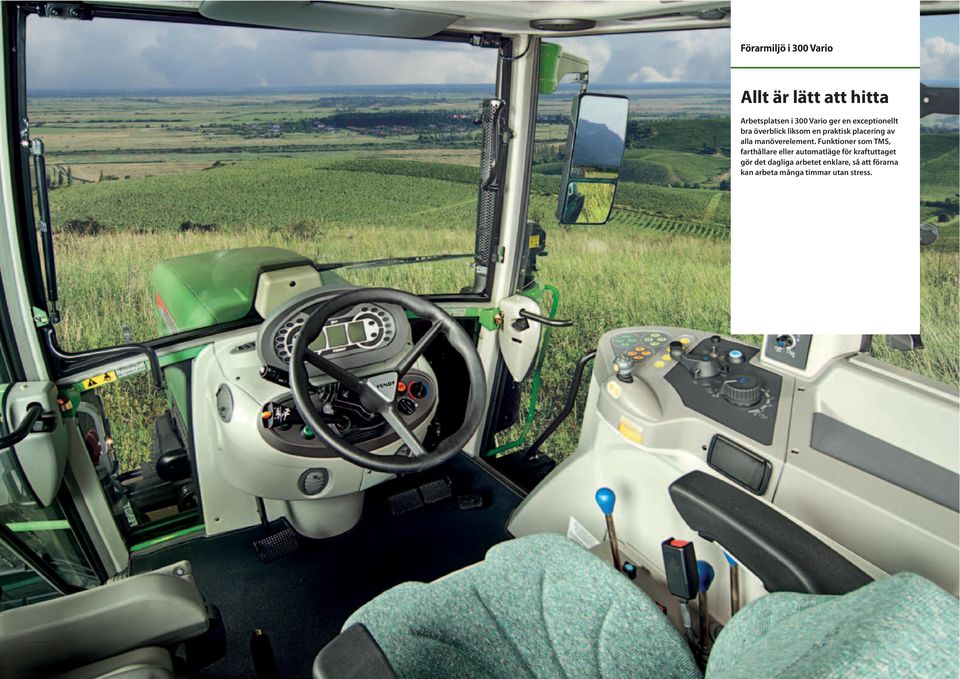

4 6 Förarmiljö i 300 Vario Allt är lätt att hitta Arbetsplatsen i 300 Vario ger en exceptionellt bra överblick liksom en praktisk placering av alla manöverelement. Funktioner som TMS, farthållare eller automatläge för kraftuttaget gör det dagliga arbetet enklare, så att förarna kan arbeta många timmar utan stress.

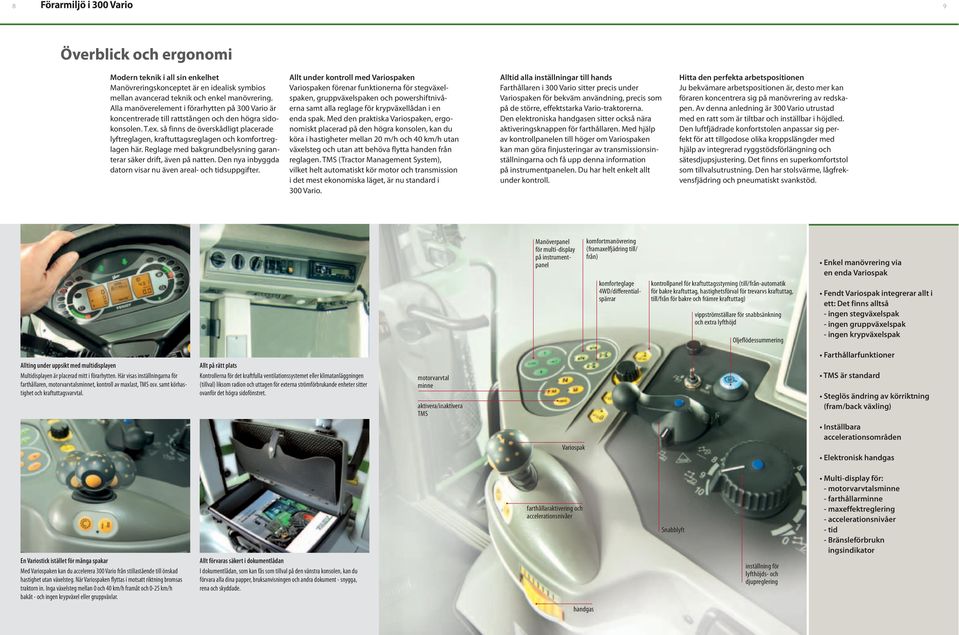

5 Förarmiljö i 300 Vario 8 Överblick och ergonomi Modern teknik i all sin enkelhet Allt under kontroll med Variospaken Alltid alla inställningar till hands - Hitta den perfekta arbetspositionen Manöverpanel för multi-display på instrumentpanel komfortmanövrering (framaxelfjädring till/ från) komforteglage 4WD/differentialspärrar kontrollpanel för kraftuttagsstyrning (till/från-automatik för bakre kraftuttag, hastighetsförval för trevarvs kraftuttag, till/från för bakre och främre kraftuttag) vippströmställare för snabbsänkning och extra lyfthöjd Oljeflödessummering en enda Variospak ett: Det finns alltså - ingen stegväxelspak - ingen gruppväxelspak - ingen krypväxelspak Allting under uppsikt med multidisplayen Multidisplayen är placerad mitt i förarhytten. Här visas inställningarna för farthållaren, motorvarvtalsminnet, kontroll av maxlast, TMS osv. samt körhastighet och kraftuttagsvarvtal. Allt på rätt plats Kontrollerna för det kraftfulla ventilationssystemet eller klimatanläggningen (tillval) liksom radion och uttagen för externa strömförbrukande enheter sitter ovanför det högra sidofönstret. motorvarvtal minne aktivera/inaktivera TMS (fram/back växling) Variospak accelerationsområden En Variostick istället för många spakar Med Variospaken kan du accelerera 300 Vario från stillastående till önskad hastighet utan växelsteg. När Variospaken flyttas i motsatt riktning bromsas traktorn in. Inga växelsteg mellan 0 och 40 km/h framåt och 0-25 km/h bakåt - och ingen krypväxel eller gruppväxlar. Allt förvaras säkert i dokumentlådan I dokumentlådan, som kan fås som tillval på den vänstra konsolen, kan du förvara alla dina papper, bruksanvisningen och andra dokument - snygga, rena och skyddade. farthållaraktivering och accelerationsnivåer Snabblyft inställning för lyfthöjds- och djupreglering - motorvarvtalsminne - farthållarminne - maxeffektreglering - accelerationsnivåer - tid - Bränsleförbrukn ingsindikator handgas

6 Kraftfull motor och intelligent Vario-transmission Vem är så här effektiv? Med den nya toppmodellen 313 Vario och SCR-motortekniken tar Fendt ytterligare ett steg uppåt vad gäller prestanda, dragkraft och bränslesnålhet. Med upp till 135 hk maximal effekt är dessa traktorer nu redo att ta sig an ännu fler användningsområden.

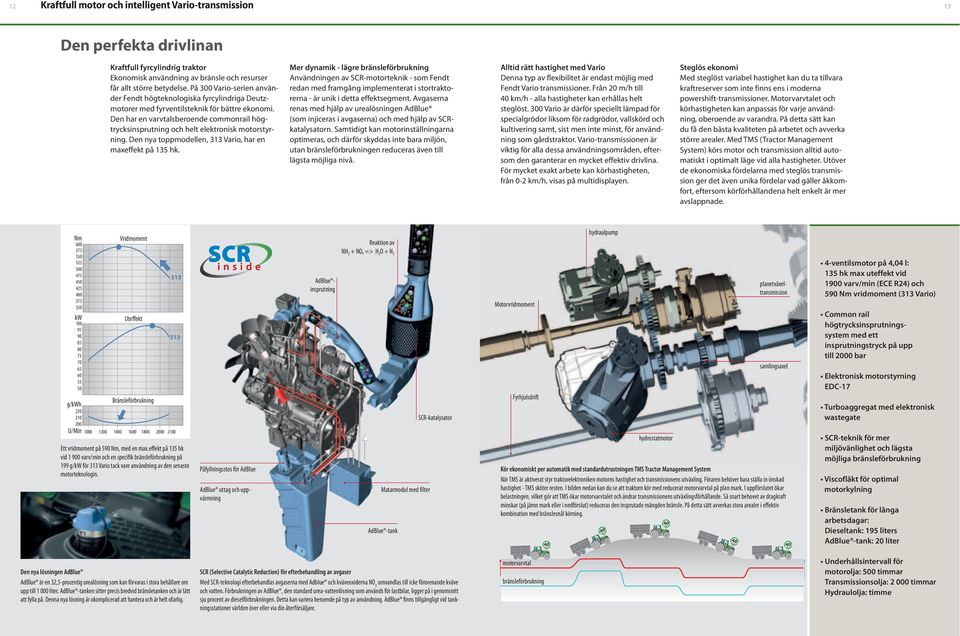

7 Kraftfull motor och intelligent Vario-transmission Den perfekta drivlinan Kraftfull fyrcylindrig traktor Mer dynamik - lägre bränsleförbrukning Alltid rätt hastighet med Vario Steglös ekonomi Nm kw g/kwh U/Min Vridmoment Uteffekt Bränsleförbrukning Ett vridmoment på 590 Nm, med en max.effekt på 135 hk vid varv/min och en specifik bränsleförbrukning på 199 g/kw för 313 Vario tack vare användning av den senaste motorteknologin. Påfyllningsstos för AdBlue AdBlue uttag och uppvärmning AdBlue insprutning Reaktion av NH 3 + NO x => H 2 O + N 2 SCR-katalysator Matarmodul med filter AdBlue -tank Motorvridmoment Fyrhjulsdrift 40 km/h hydraulpump 40 km/h hydrostatmotor 40 km/h 40 km/h planetväxeltransmission samlingsaxel Kör ekonomiskt per automatik med standardutrustningen TMS Tractor Management System När TMS är aktiverat styr traktorelektroniken motorns hastighet och transmissionens utväxling. Föraren behöver bara ställa in önskad hastighet - TMS sköter resten. I bilden nedan kan du se att traktorn kör med reducerat motorvarvtal på plan mark. I uppförslutet ökar belastningen, vilket gör att TMS ökar motorvarvtalet och ändrar transmissionens utväxlingsförhållande. Så snart behovet av dragkraft minskar (på jämn mark eller i nedförslut) reduceras den insprutade mängden bränsle. På detta sätt avverkas stora arealer i effektiv kombination med bränslesnål körning. 40 km/h 135 hk max uteffekt vid 590 Nm vridmoment (313 Vario) högtrycksinsprutningssystem med ett insprutningstryck på upp till 2000 bar wastegate miljövänlighet och lägsta möjliga bränsleförbrukning motorkylning arbetsdagar: Dieseltank: 195 liters AdBlue -tank: 20 liter Den nya lösningen AdBlue AdBlue är en 32,5-procentig urealösning som kan förvaras i stora behållare om upp till liter. AdBlue -tanken sitter precis bredvid bränsletanken och är lätt att fylla på. Denna nya lösning är okomplicerad att hantera och är helt ofarlig. SCR (Selective Catalytic Reduction) för efterbehandling av avgaser Med SCR-teknologi efterbehandlas avgaserna med Adblue och kväveoxiderna NO X omvandlas till icke förorenande kväve och vatten. Förbrukningen av AdBlue, den standard urea-vattenlösning som används för lastbilar, ligger på i genomsnitt sju procent av dieselförbrukningen. Detta kan variera beroende på typ av användning. AdBlue finns tillgängligt vid tankningsstationer världen över eller via din återförsäljare. motorvarvtal bränsleförbrukning motorolja: 500 timmar Transmissionsolja: timmar Hydraulolja: timme

8 300 Vario under transport Vem tar sig så här långt? Även för kompakta standardtraktorer får transport av varor allt större betydelse och uppgår redan idag till över 40 procent av traktorernas driftstid. 300 Vario gör det möjligt för dig att utföra transportarbeten vid 40 km/h med ett bränslesparande motorvarvtal på varv/min, samtidigt som traktorn erbjuder maximal åkkomfort och körsäkerhet.

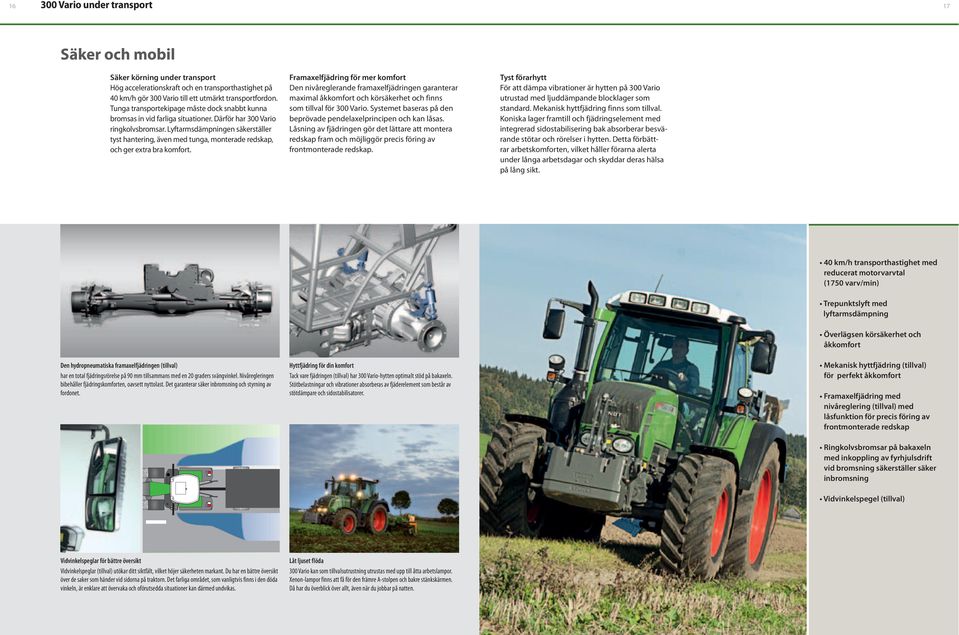

9 300 Vario under transport Säker och mobil Säker körning under transport Framaxelfjädring för mer komfort Tyst förarhytt Den hydropneumatiska framaxelfjädringen (tillval) har en total fjädringsrörelse på 90 mm tillsammans med en 20 graders svängvinkel. Nivåregleringen bibehåller fjädringskomforten, oavsett nyttolast. Det garanterar säker inbromsning och styrning av fordonet. Hyttfjädring för din komfort Tack vare fjädringen (tillval) har 300 Vario-hytten optimalt stöd på bakaxeln. Stötbelastningar och vibrationer absorberas av fjäderelement som består av stötdämpare och sidostabilisatorer. reducerat motorvarvtal (1750 varv/min) lyftarmsdämpning åkkomfort för perfekt åkkomfort nivåreglering (tillval) med låsfunktion för precis föring av frontmonterade redskap med inkoppling av fyrhjulsdrift vid bromsning säkerställer säker inbromsning Vidvinkelspeglar för bättre översikt Vidvinkelspeglar (tillval) utökar ditt siktfält, vilket höjer säkerheten markant. Du har en bättre översikt över de saker som händer vid sidorna på traktorn. Det farliga området, som vanligtvis finns i den döda vinkeln, är enklare att övervaka och oförutsedda situationer kan därmed undvikas. Låt ljuset flöda 300 Vario kan som tillvalsutrustning utrustas med upp till åtta arbetslampor. Xenon-lampor finns att få för den främre A-stolpen och bakre stänkskärmen. Då har du överblick över allt, även när du jobbar på natten.

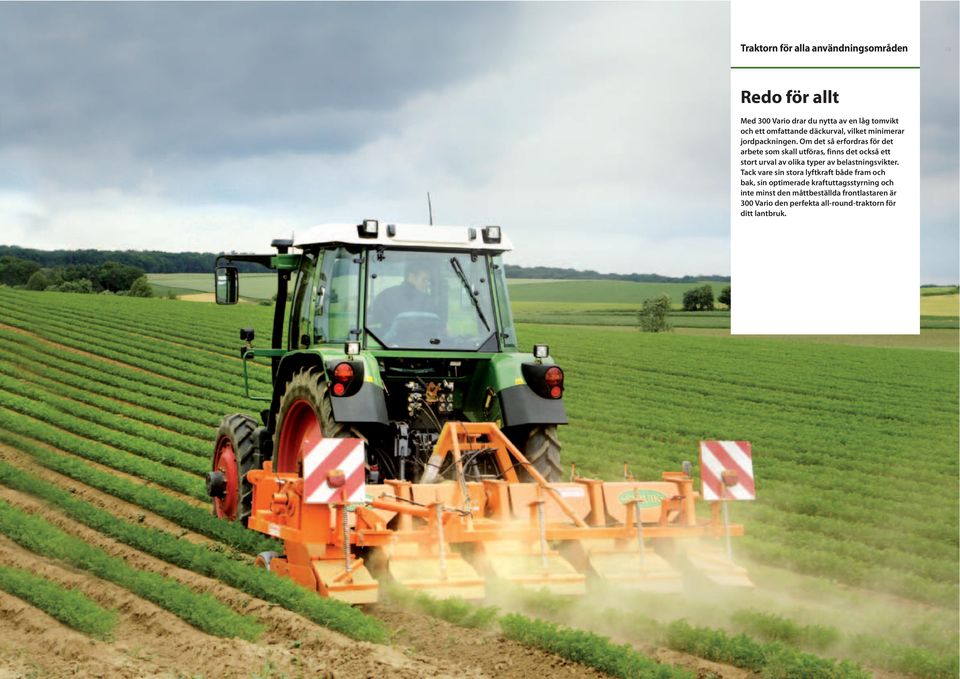

10 Traktorn för alla användningsområden Redo för allt Med 300 Vario drar du nytta av en låg tomvikt och ett omfattande däckurval, vilket minimerar jordpackningen. Om det så erfordras för det arbete som skall utföras, finns det också ett stort urval av olika typer av belastningsvikter. Tack vare sin stora lyftkraft både fram och bak, sin optimerade kraftuttagsstyrning och inte minst den måttbeställda frontlastaren är 300 Vario den perfekta all-round-traktorn för ditt lantbruk.

11 Traktorn för alla användningsområden Det smarta fordonsdesignkonceptet Bekvämt arbete - Kompakt och smidig - - Flexibla däckalternativ Fendt 313 Konkurrent 1 Konkurrent 2 33 kg/hk 40 kg/hk 41 kg/hk 300 Vario kombinerar en låg fordonsvikt och kompakta mått med fördelarna med en steglös transmission. Detta ger en exceptionell dynamik genom ett vikt/effekt-förhållande på endast 33 kg/hk och minimerar jordpackningen inom alla användningsområden. Den nya 300 Vario är en smidig all-round-traktor. Hjulvinkeln har optimerats, och i kombination med de svängbara stänkskärmarna är den nu ännu smidigare än sin föregångare. (309 Vario) på 33 kg/hk (313 Vario) kg (309 Vario) kan användas: 270/95 R48 bak 270/95 R32 fram specialgrödor tack vare den steglösa drivningen som startar med en hastighet på 20 m/timme maximal smidighet och bästa sikt Spridning av konstgödsel och svampmedel under sena växtstadier ökar skörden. 300 Vario har den markfrigång som krävs för dessa användningsområden. 510 mm 1) möjliggör problemfri användning även för specialgrödor. 300 Vario kan utrustas med mycket breda däck för spannmålsodling och vallskörd för att minimera skadorna på marken, vilket ger större skördar. (tillval) 1) = med däck 270/95 R32 fram och 270/95 R48 bak

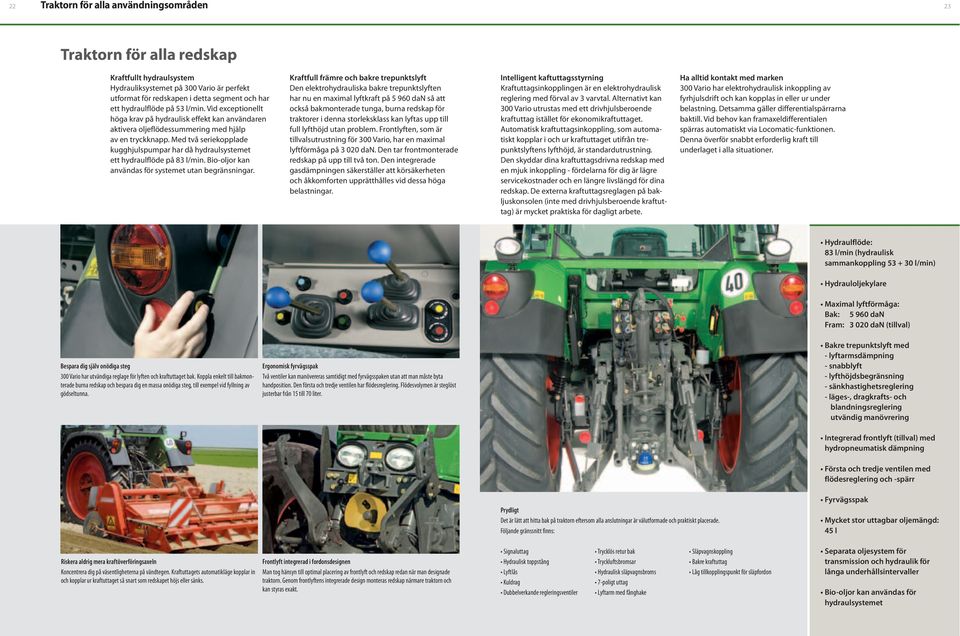

12 Traktorn för alla användningsområden Traktorn för alla redskap Kraftfullt hydraulsystem Kraftfull främre och bakre trepunktslyft Ha alltid kontakt med marken 83 l/min (hydraulisk sammankoppling l/min) Bak: dan Fram: dan (tillval) Bespara dig själv onödiga steg 300 Vario har utvändiga reglage för lyften och kraftuttaget bak. Koppla enkelt till bakmonterade burna redskap och bespara dig en massa onödiga steg, till exempel vid fyllning av gödseltunna. Ergonomisk fyrvägsspak Två ventiler kan manövereras samtidigt med fyrvägsspaken utan att man måste byta handposition. Den första och tredje ventilen har flödesreglering. Flödesvolymen är steglöst justerbar från 15 till 70 liter. - lyftarmsdämpning - snabblyft - lyfthöjdsbegränsning - sänkhastighetsreglering - läges-, dragkrafts- och blandningsreglering utvändig manövrering hydropneumatisk dämpning flödesreglering och -spärr Prydligt Det är lätt att hitta bak på traktorn eftersom alla anslutningar är välutformade och praktiskt placerade. Följande gränssnitt finns: 45 l Riskera aldrig mera kraftöverföringsaxeln Koncentrera dig på väsentligheterna på vändtegen. Kraftuttagets automatikläge kopplar in och kopplar ur kraftuttaget så snart som redskapet höjs eller sänks. Frontlyft integrerad i fordonsdesignen Man tog hänsyn till optimal placering av frontlyft och redskap redan när man designade traktorn. Genom frontlyftens integrerade design monteras redskap närmare traktorn och kan styras exakt. transmission och hydraulik för långa underhållsintervaller hydraulsystemet

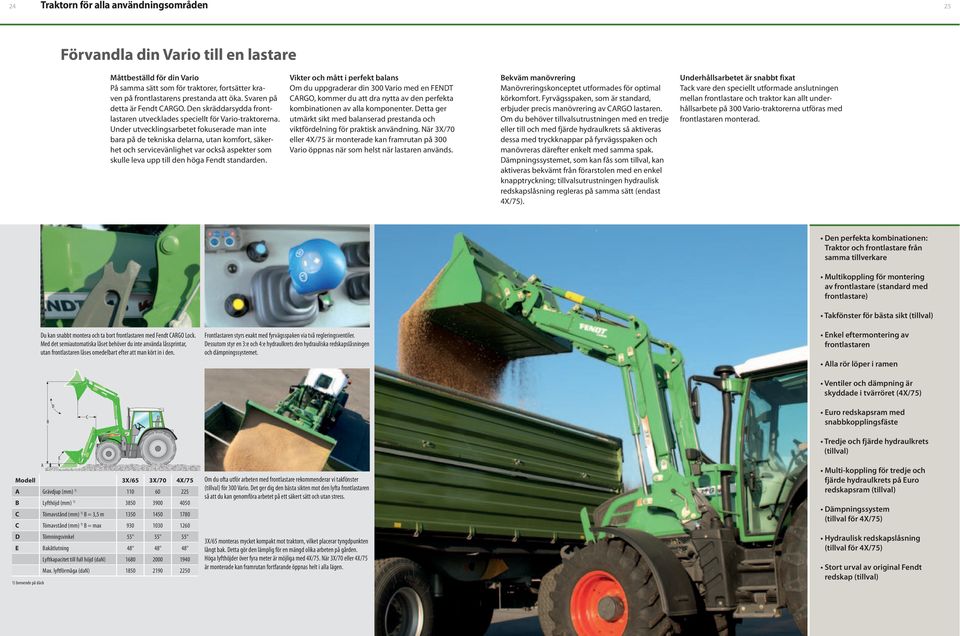

13 CARGO Traktorn för alla användningsområden Förvandla din Vario till en lastare Måttbeställd för din Vario Vikter och mått i perfekt balans Bekväm manövrering - Traktor och frontlastare från samma tillverkare av frontlastare (standard med frontlastare) Med det semiautomatiska låset behöver du inte använda låssprintar, utan frontlastaren låses omedelbart efter att man kört in i den. Frontlastaren styrs exakt med fyrvägsspaken via två regleringsventiler. Dessutom styr en 3:e och 4:e hydraulkrets den hydrauliska redskapslåsningen och dämpningssystemet. frontlastaren CARGO skyddade i tvärröret (4X/75) B D C snabbkopplingsfäste E A Modell 3X/65 3X/70 4X/75 A Grävdjup (mm) 1) B 1) C Tömavstånd (mm) 1) B = 3,5 m C Tömavstånd (mm) 1) B = max D Tömningsvinkel E Bakåtlutning Max. lyftförmåga (dan) ) beroende på däck Om du ofta utför arbeten med frontlastare rekommenderar vi takfönster (tillval) för 300 Vario. Det ger dig den bästa sikten mot den lyfta frontlastaren så att du kan genomföra arbetet på ett säkert sätt och utan stress. 3X/65 monteras mycket kompakt mot traktorn, vilket placerar tyngdpunkten långt bak. Detta gör den lämplig för en mängd olika arbeten på gården. Höga lyfthöjder över fyra meter är möjliga med 4X/75. När 3X/70 eller 4X/75 är monterade kan framrutan fortfarande öppnas helt i alla lägen. (tillval) redskapsram (tillval) (tillval för 4X/75) (tillval för 4X/75) redskap (tillval)

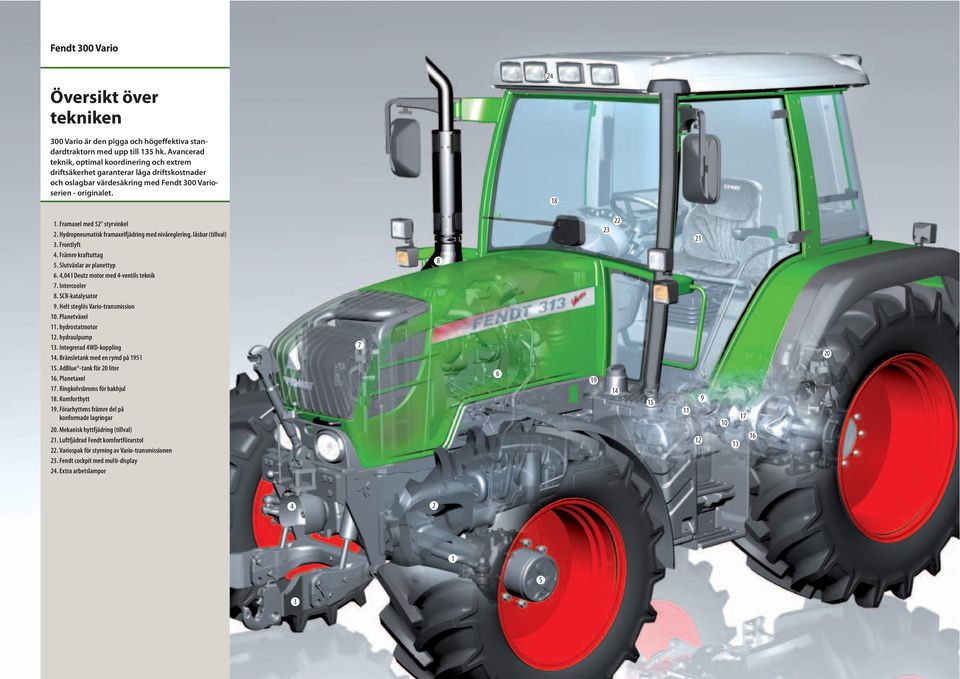

14 26 Fendt 300 Vario Översikt över tekniken 300 Vario är den pigga och högeffektiva standardtraktorn med upp till 135 hk. Avancerad teknik, optimal koordinering och extrem driftsäkerhet garanterar låga driftskostnader och oslagbar värdesäkring med Fendt 300 Varioserien - originalet Framaxel med 52 styrvinkel 2. Hydropneumatisk framaxelfjädring med nivåreglering, låsbar (tillval) 3. Frontlyft 4. Främre kraftuttag 5. Slutväxlar av planettyp 6. 4,04 l Deutz motor med 4-ventils teknik 7. Intercooler 8. SCR-katalysator 9. Helt steglös Vario-transmission 10. Planetväxel 11. hydrostatmotor 12. hydraulpump 13. Integrerad 4WD-koppling 14. Bränsletank med en rymd på 195 l 15. AdBlue -tank för 20 liter 16. Planetaxel 17. Ringkolvsbroms för bakhjul 18. Komforthytt 19. Förarhyttens främre del på konformade lagringar 20. Mekanisk hyttfjädring (tillval) 21. Luftfjädrad Fendt komfortförarstol 22. Variospak för styrning av Vario-transmissionen 23. Fendt cockpit med multi-display 24. Extra arbetslampor

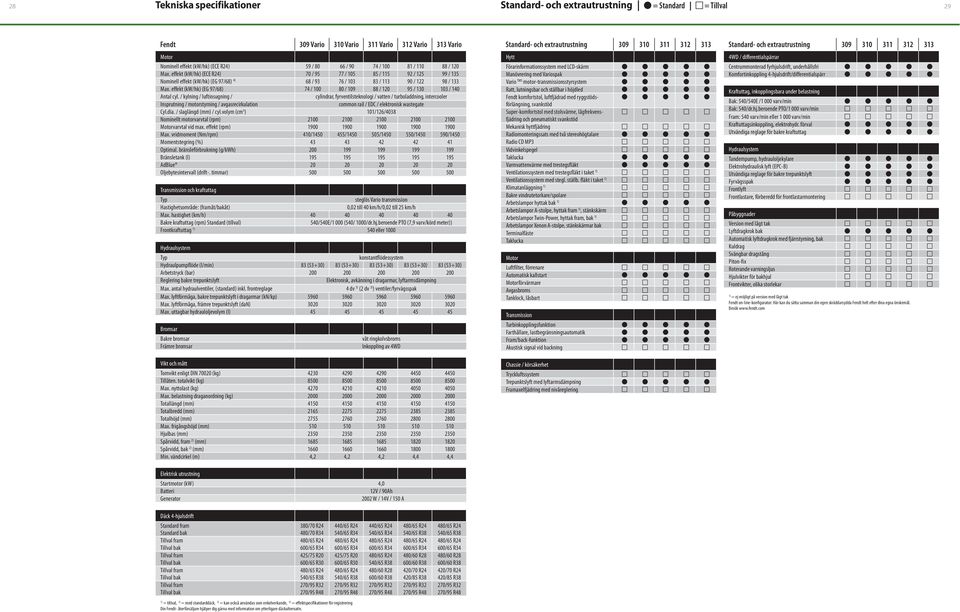

15 Tekniska specifikationer Standard- och extrautrustning = Standard = Tillval 28 Fendt 309 Vario 310 Vario 311 Vario 312 Vario 313 Vario Motor Nominell effekt (kw/hk) (ECE R24) 59 / / / / / 120 Max. effekt (kw/hk) (ECE R24) 70 / / / / / 135 Nominell effekt (kw/hk) (EG 97/68) 4) 68 / / / / / 133 Max. effekt (kw/hk) (EG 97/68) 74 / / / / / 140 Antal cyl. / kylning / luftinsugning / cylindrar, fyrventilsteknologi / vatten / turboladdning, intercooler Insprutning / motorstyrning / avgasrecirkulation common rail / EDC / elektronisk wastegate Cyl.dia. / slaglängd (mm) / cyl.volym (cm 3 ) 101/126/4038 Nominellt motorvarvtal (rpm) Motorvarvtal vid max. effekt (rpm) Max. vridmoment (Nm/rpm) 410/ / / / /1450 Momentstegring (%) Optimal. bränsleförbrukning (g/kwh) Bränsletank (l) AdBlue Oljebytesintervall (drift-. timmar) Transmission och kraftuttag Typ steglös Vario transmission Hastighetsområde: (framåt/bakåt) 0,02 till 40 km/h/0,02 till 25 km/h Max. hastighet (km/h) Bakre kraftuttag (rpm) Standard (tillval) 540/540E/1 000 (540/ 1000/dr.hj.beroende PTO (7,9 varv/körd meter)) Frontkraftuttag 1) 540 eller 1000 Hydraulsystem Typ konstantflödessystem Hydraulpumpflöde (l/min) 83 (53+30) 83 (53+30) 83 (53+30) 83 (53+30) 83 (53+30) Arbetstryck (bar) Reglering bakre trepunktslyft Elektronisk, avkänning i dragarmar, lyftarmsdämpning Max. antal hydraulventiler, (standard) inkl. frontreglage 4 dv 3) (2 dv 3) ) ventiler/fyrvägsspak Max. lyftförmåga, bakre trepunktslyft i dragarmar (kn/kp) Max. lyftförmåga, främre trepunktslyft (dan) Max. uttagbar hydrauloljevolym (l) Bromsar Bakre bromsar Främre bromsar Vikt och mått våt ringkolvsbroms Inkoppling av 4WD Tomvikt enligt DIN (kg) Tillåten. totalvikt (kg) Max. nyttolast (kg) Max. belastning draganordning (kg) Totallängd (mm) Totalbredd (mm) Totalhöjd (mm) Max. frigångshöjd (mm) Hjulbas (mm) Spårvidd, fram 2) (mm) Spårvidd, bak 2) (mm) Min. vändcirkel (m) 4,2 4,2 4,2 4,4 4,4 Elektrisk utrustning Startmotor (kw) 4,0 Batteri 12V / 90Ah Generator 2002 W / 14V / 150 A Standard- och extrautrustning Hytt Manövrering med Variospak Vario TMS motor-transmissionsstyrsystem Ratt, lutningsbar och ställbar i höjdled Fendt komfortstol, luftfjädrad med ryggstöds- förlängning, svankstöd Super-komfortstol med stolsvärme, lågfrekvens- fjädring och pneumatiskt svankstöd Mekanisk hyttfjädring Radiomonteringssats med två stereohögtalare Radio CD MP3 Vidvinkelspegel Taklucka Varmvattenvärme med trestegsfläkt Ventilationssystem med trestegsfläkt i taket 1) Ventilationssystem med stegl. ställb. fläkt i taket 1) Klimatanläggning 1) Bakre vindrutetorkare/spolare Arbetslampor hyttak bak 1) Arbetslampor A-stolpe, hyttak fram 1), stänkskärm Arbetslampor Twin-Power, hyttak fram, bak 1) Arbetslampor Xenon A-stolpe, stänkskärmar bak Terminalfäste Taklucka Motor Automatisk kallstart Motorförvärmare Avgasbroms Tanklock, låsbart Transmission Turbinkopplingsfunktion Farthållare, lastbegränsningsautomatik Fram/back-funktion Akustisk signal vid backning Chassie / körsäkerhet Tryckluftssystem Trepunktslyft med lyftarmsdämpning Framaxelfjädring med nivåreglering Standard- och extrautrustning WD / differentialspärrar Centrummonterad fyrhjulsdrift, underhållsfri Komfortinkoppling 4-hjulsdrift/differentialspärr Kraftuttag, inkopplingsbara under belastning Bak: 540/540E /1 000 varv/min Bak: 540/dr.hj.beroende PTO/1 000 varv/min Fram: 540 varv/min eller varv/min Kraftuttagsinkoppling, elektrohydr. förval Utvändiga reglage för bakre kraftuttag Hydraulsystem Tandempump, hydrauloljekylare Elektrohydraulisk lyft (EPC-B) Utvändiga reglage för bakre trepunktslyft Fyrvägsspak Frontlyft Frontlastare, förberedd för frontlastarmontering Påbyggnader Version med lågt tak Automatisk lyftdragkrok med fjärrstyrning, bak Kuldrag Svängbar dragstång Piton-fix Roterande varningsljus Hjulvikter för bakhjul Frontvikter, olika storlekar 1) = ej möjligt på version med lågt tak Fendt on-line-konfigurator: Här kan du sätta samman din egen skräddarsydda Fendt helt efter dina egna önskemål. Besök Däck 4-hjulsdrift Standard fram Standard bak Tillval fram Tillval bak Tillval fram Tillval bak Tillval fram Tillval bak Tillval fram Tillval bak 380/70 R24 480/70 R34 600/65 R34 425/75 R20 600/65 R30 540/65 R38 270/95 R32 270/95 R48 440/65 R24 540/65 R34 600/65 R34 425/75 R20 600/65 R30 540/65 R38 270/95 R32 270/95 R48 440/65 R24 540/65 R34 600/65 R34 540/65 R38 480/60 R28 600/60 R38 270/95 R32 270/95 R48 540/65 R38 600/65 R34 480/60 R28 600/60 R38 420/70 R24 420/85 R38 270/95 R32 270/95 R48 540/65 R38 600/65 R34 480/60 R28 600/60 R38 420/70 R24 420/85 R38 270/95 R32 270/95 R48 1) = tillval, 2) = med standarddäck, 3) = kan också användas som enkelverkande, 4) = effektspecifikationer för registrering Din Fendt- återförsäljare hjälper dig gärna med information om ytterligare däckalternativ.

16 Fendt totalekonomi Investera rätt och fortsätt spara Det står helt klart att du får senaste spetsteknik med en Fendt-traktor. Men det finns så mycket mer i den totala kostnadsbilden för en Fendt Vario: allt från kompetent rådgivning och ett omfattande serviceutbud till den oslagbara värdesäkringen med en Fendt traktor. Fendt totalekonomi Effektivitet: receptet för framgångsrik ekonomisk användning Fendt kompromissar aldrig när det handlar om detta ämne, eftersom vårt mål är att vara marknadsledande när det gäller kostnadseffektivitet per hektar och kilometer. Då är det absolut bästa i teknikväg det enda rätta, som den som finns inbyggd i 300 Vario: en högeffektiv Vario-transmission och bränslebesparande SCR-teknik i kombination med TMS. Dessa komponenter ökar den redan förstklassiga verkningsgraden för Vario och sänker kostnaderna per hektar och kilometer. Värdebeständighet = framtidssäkring plus kvalitet Varje Fendt-kund vet - att det är i slutet av en traktors livslängd som det hela avgörs. Och för en Fendt-ägare är detta en sann glädje, eftersom andrahandsvärdet på en Fendt Vario är oöverträffat. Som trendsättare fortsätter Fendt att ange nya standarder och använda teknik som kommer att står för driftsäkerhet och lång livslängd. Resultatet är en värdebeständighet som bara Fendt kan erbjuda dig. Ökad frihet för investeringar - skräddarsydda finansieringslösningar från Lantmännen Finans och servicepaketlösningar Ett anpassat finansieringspaket med attraktiva villkor och flexibla avbetalningsplaner ger dig möjligheten att anpassa din investering till företagets behov. Med ett Fendt Service-paket har du även dina service- och reparationskostnader under kontroll. Redan när du köper din traktor kan du planera in de föreskrivna servicearbetena baserade på attraktiva, fasta priser - med Service-paketet eller det heltäckande ProService-paketet.

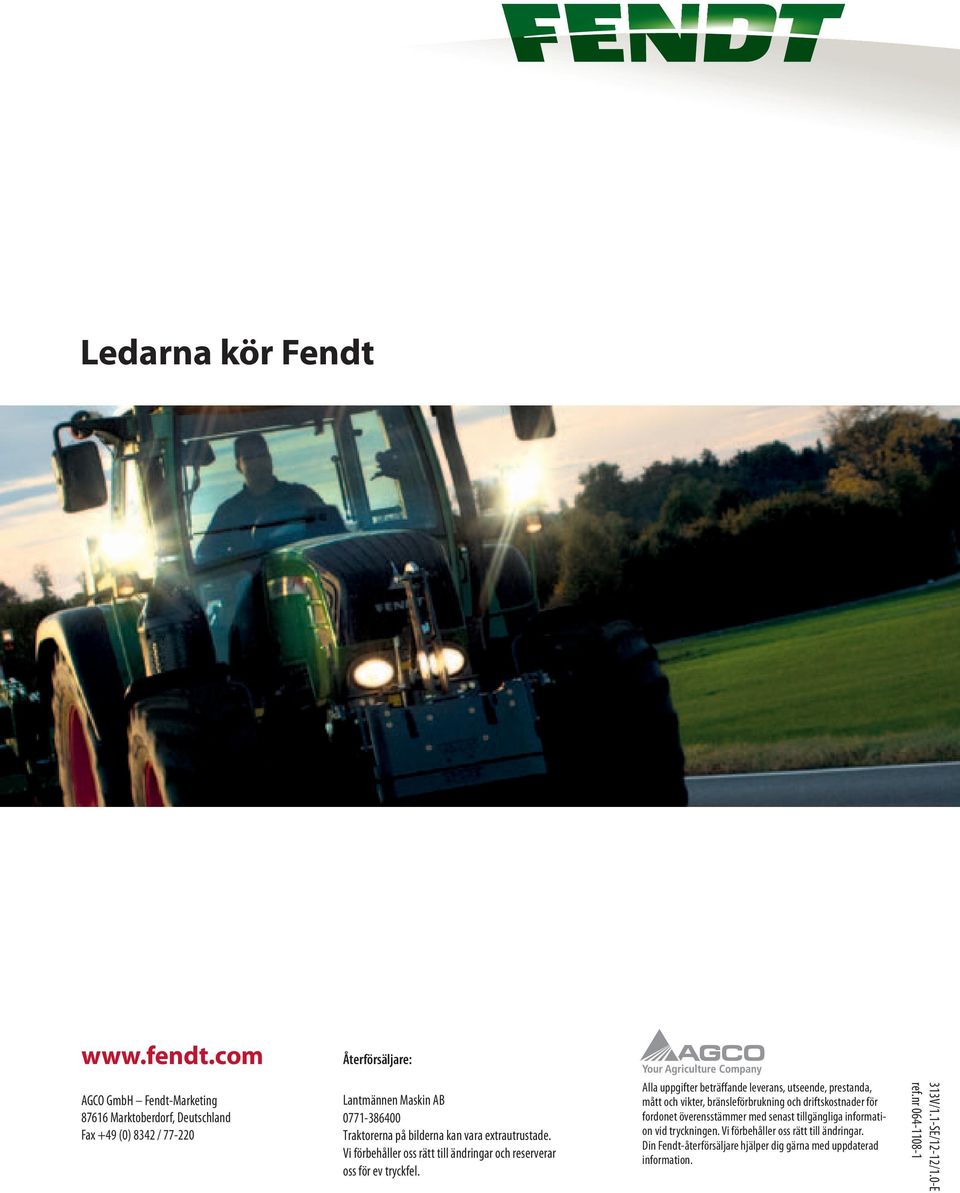

17 Ledarna kör Fendt Återförsäljare: AGCO GmbH Fendt-Marketing Marktoberdorf, Deutschland Fax +49 (0) 8342 / Traktorerna på bilderna kan vara extrautrustade. Vi förbehåller oss rätt till ändringar och reserverar oss för ev tryckfel. Alla uppgifter beträffande leverans, utseende, prestanda, mått och vikter, bränsleförbrukning och driftskostnader för fordonet överensstämmer med senast tillgängliga information vid tryckningen. Vi förbehåller oss rätt till ändringar. Din Fendt-återförsäljare hjälper dig gärna med uppdaterad information. 313V/1.1-SE/12-12/1.0-E ref.nr
