Fendt 200 Vario

Transkript

1 Fendt 200 Vario

2 Fendt 200 Vario 2 3 Stark i drift 200 Vario övertygar hela vägen i segmentet kompakta standardtraktorer. Upplev den oöverträffade Fendt Vario teknologin, som nu också är tillgänglig i effektområdet från 70 till 110 hk och fånga den fantastiska känslan med steglös körteknologi och genialiskt enkel manövrering. Fendt har kontinuerligt vidareutvecklat denna teknologi och nu står Fendt för 100 procent Vario. Fendt 207 Vario 51 kw 70 hk Fendt 208 Vario 59 kw 80 hk Fendt 209 Vario 67 kw 90 hk Fendt 210 Vario 73 kw 100 hk Fendt 211 Vario 81 kw 110 hk Maxeffekt enligt ECE R24 Högre komfort: En bekväm arbetsplats Perfekt arbetsmiljö en tyst förarhytt Manövrering med VarioStick styrspak Enkel förändring av körriktning Stop&Go-funktion Högre prestanda: Kraftfull och dynamisk körning från 70 till 110 hk med den steglösa Vario-växellådan Mycket låg bränsleförbrukning Effektivt kylsystem för krävande arbete Större mångsidighet: Hög lyftkapacitet och hydrauleffekt Förbättrade kontroller gör arbetet enklare Maximal manöverförmåga, låg höjd och hög markfrigång för universell användning Helt anpassad och fabriksmonterad CARGO frontlastare Högre komfort och säkerhet: Optimal stötdämpning tack vare framaxeldämpare med krängningshämmare och fjädrande hytt Lyftarmsdämpning ger traktor och redskap en mjuk gång Lägre tyngdpunkt för säker körning i sluttningar

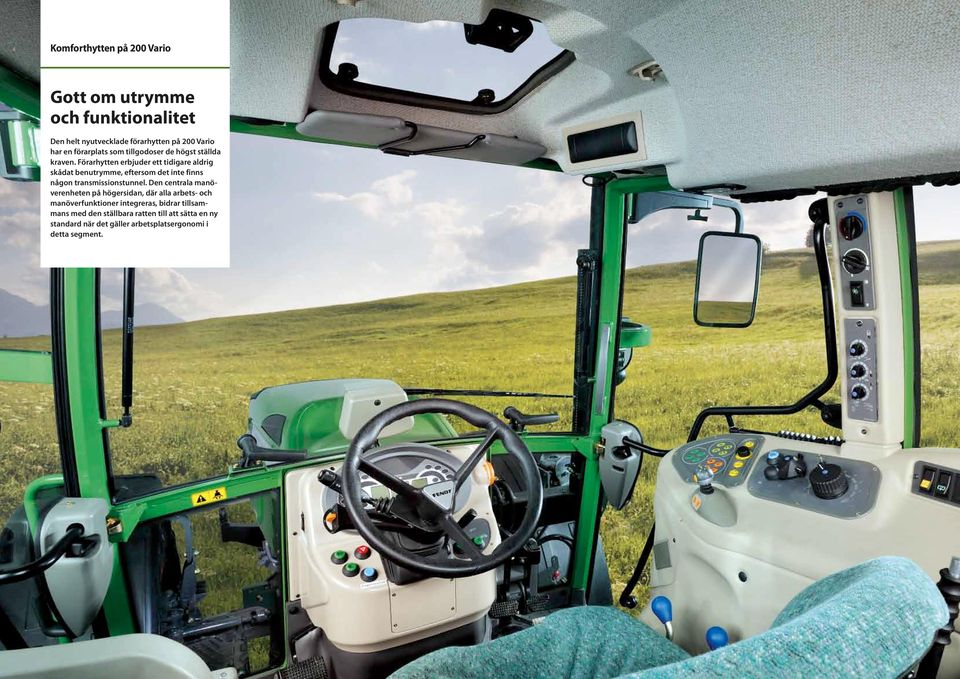

3 4 Komforthytten på 200 Vario 5 Gott om utrymme och funktionalitet Den helt nyutvecklade förarhytten på 200 Vario har en förarplats som tillgodoser de högst ställda kraven. Förarhytten erbjuder ett tidigare aldrig skådat benutrymme, eftersom det inte finns någon transmissionstunnel. Den centrala manöverenheten på högersidan, där alla arbets- och manöverfunktioner integreras, bidrar tillsammans med den ställbara ratten till att sätta en ny standard när det gäller arbetsplatsergonomi i detta segment.

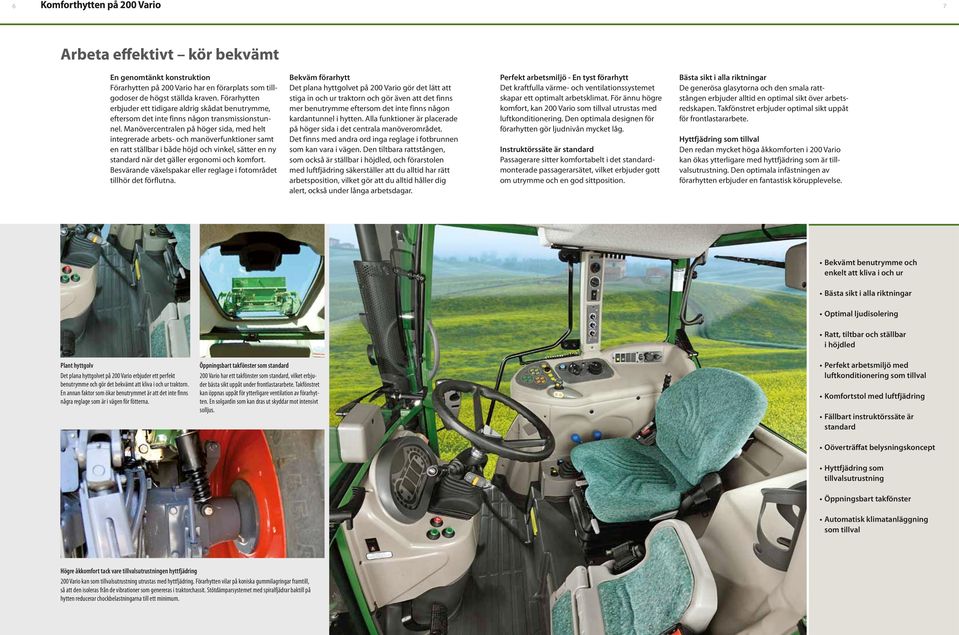

4 Komforthytten på 200 Vario 6 7 Arbeta effektivt kör bekvämt En genomtänkt konstruktion Förarhytten på 200 Vario har en förarplats som tillgodoser de högst ställda kraven. Förarhytten erbjuder ett tidigare aldrig skådat benutrymme, eftersom det inte finns någon transmissionstunnel. Manövercentralen på höger sida, med helt integrerade arbets- och manöverfunktioner samt en ratt ställbar i både höjd och vinkel, sätter en ny standard när det gäller ergonomi och komfort. Besvärande växelspakar eller reglage i fotområdet tillhör det förflutna. Bekväm förarhytt Det plana hyttgolvet på 200 Vario gör det lätt att stiga in och ur traktorn och gör även att det finns mer benutrymme eftersom det inte finns någon kardantunnel i hytten. Alla funktioner är placerade på höger sida i det centrala manöverområdet. Det finns med andra ord inga reglage i fotbrunnen som kan vara i vägen. Den tiltbara rattstången, som också är ställbar i höjdled, och förarstolen med luftfjädring säkerställer att du alltid har rätt arbetsposition, vilket gör att du alltid håller dig alert, också under långa arbetsdagar. Perfekt arbetsmiljö - En tyst förarhytt Det kraftfulla värme- och ventilationssystemet skapar ett optimalt arbetsklimat. För ännu högre komfort, kan 200 Vario som tillval utrustas med luftkonditionering. Den optimala designen för förarhytten gör ljudnivån mycket låg. Instruktörssäte är standard Passagerare sitter komfortabelt i det standardmonterade passagerarsätet, vilket erbjuder gott om utrymme och en god sittposition. Bästa sikt i alla riktningar De generösa glasytorna och den smala rattstången erbjuder alltid en optimal sikt över arbetsredskapen. Takfönstret erbjuder optimal sikt uppåt för frontlastararbete. Hyttfjädring som tillval Den redan mycket höga åkkomforten i 200 Vario kan ökas ytterligare med hyttfjädring som är tillvalsutrustning. Den optimala infästningen av förarhytten erbjuder en fantastisk körupplevelse. Bekvämt benutrymme och enkelt att kliva i och ur Bästa sikt i alla riktningar Optimal ljudisolering Ratt, tiltbar och ställbar i höjdled Plant hyttgolv Det plana hyttgolvet på 200 Vario erbjuder ett perfekt benutrymme och gör det bekvämt att kliva i och ur traktorn. En annan faktor som ökar benutrymmet är att det inte finns några reglage som är i vägen för fötterna. Öppningsbart takfönster som standard 200 Vario har ett takfönster som standard, vilket erbjuder bästa sikt uppåt under frontlastararbete. Takfönstret kan öppnas uppåt för ytterligare ventilation av förarhytten. En solgardin som kan dras ut skyddar mot intensivt solljus. Perfekt arbetsmiljö med luftkonditionering som tillval Komfortstol med luftfjädring Fällbart instruktörssäte är standard Oöverträffat belysningskoncept Hyttfjädring som tillvalsutrustning Öppningsbart takfönster Automatisk klimatanläggning som tillval Högre åkkomfort tack vare tillvalsutrustningen hyttfjädring 200 Vario kan som tillvalsutrustning utrustas med hyttfjädring. Förarhytten vilar på koniska gummilagringar framtill, så att den isoleras från de vibrationer som genereras i traktorchassit. Stötdämparsystemet med spiralfjädrar baktill på hytten reducerar chockbelastningarna till ett minimum.

5 Komforthytten på 200 Vario 8 9 Arbeta med Vario enklare, snabbare, bättre Manövrering med Varioreglage: Allt i ett genialiskt enkelt Med 200 Vario är ständiga manuella växlingar med flera spakar att hålla reda på ett minne blott eftersom VarioStick integrerar alla funktioner i ett och samma reglage: växelspak, intervallspak och krypväxelspak. Varioreglaget är ergonomiskt placerad på den högra konsolen. Med VarioStick kan du ställa in valfri hastighet från 20 meter i timmen till 40 km/h med en enkel handrörelse. Dra spaken bakåt Vario sänker steglöst hastigheten till stillastående. Lättmanövrerad och allting under uppsikt Föraren kan göra alla de viktiga inställningarna, så som motorvarvtal, hastighet för farthållaren, TMS eller automatiklägen för 4WD och differentialspärr, med hjälp av manöverpanelen på den högra sidan. Multidisplayen på instrumentbrädet visar all information, inklusive bränsleförbrukning, så att föraren har allt under uppsikt. För arbete med mycket hög precision kan hastigheten även visas från 0 2 km/h. Byt snabbt körriktning Endast en handrörelse behövs för att ändra körriktning. Du kan enkelt ändra hastighet med höger hand med hjälp av Varioreglaget. Vid frontlastararbeten och på vändtegarna kan du ändra körriktning med din vänstra hand med hjälp av strömställaren på justerspaken för rattstången. Detta gör din högra hand fri att manövrera hydrauliken. Stop&Go-funktion i kombination med TMS Med tillvalsutrustningen Stop & Go funktion, kan föraren sakta ner 200 Vario ner till stillastående genom att trycka på strömställaren på fram/backspaken. När strömställaren släpps kör traktorn i den riktning som var inställd när strömställaren aktiverades. Enkel manövrering med centralt placerad Variospak En Variostick istället för många spakar Med Variospaken kan du steglöst accelerera 200 Vario från stillastående till önskad hastighet. När Variospaken flyttas i motsatt riktning bromsas traktorn in. Steglöst från 0 40 km/h framåt och 0 25 km/h bakåt utan kryp- eller gruppväxlar. Knapp för motorvarvtalsminne Knapp för farthållarminne Reglage TMS (tillval) Rattstång med instrumentgrupp och multidisplay Den tiltbara ratten, som också är ställbar i höjdled, gör det möjligt för alla förare att finna sin idealiska sittposition. På instrumentbrädan finns varvräknare och mätare för multipel och markhastighet. Manöverpanel för: Hydraulflöden Vippströmställare för snabbsänk och extra lyfthöjd Inställningar för lyfthöjdsoch djupreglering Snabblyft Manöverpanel: Manöverpanel med multidisplay Knapp för motorvarvtalsminne 4WD och diffspärrar Kontroller för luftkonditionering, ventilation och värme Elektrohydraulisk manöverpanel: Reglage för lyfthöjdsbegränsning, sänkhastighet och läges-/ dragkraftsreglering Roterande varningsljus, bakre torkare Exemplarisk ergonomi med prydligt och tydligt utformad förarhytt Komfortabelt armstöd Elektronisk handgas Farthållare och motorvarvsminne Komfortreglage för 4WD, differentialspärrar och kraftuttag Alla viktiga inställningar görs i en manöverpanel till höger Enkelt, ryckfritt byte av körriktning Stop&Go-funktion i kombination med TMS (tillval) Med fram/back-spaken kan du enkelt ändra körriktning med vänster hand. Med fyrvägsspaken kan ventil 1 och 2 styras med mycket hög precision. Enkel manövrering, också på natten Alla reglage och knappar har inbyggd belysning som är dimbar, vilket ger säkrare mörkerarbete. Variospak Uttag, 10A, eluttag för kontinuerlig ström 25A, redskapsuttag Minnesknapp för farthållare TMS-reglage (tillval)

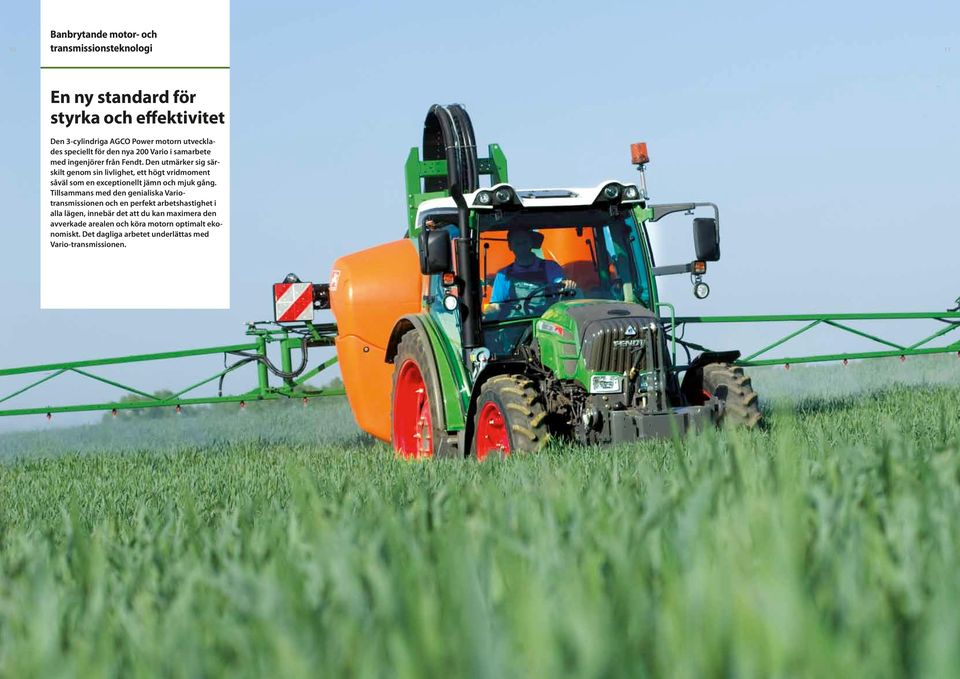

6 Banbrytande motor- och 10 transmissionsteknologi 11 En ny standard för styrka och effektivitet Den 3-cylindriga AGCO Power motorn utvecklades speciellt för den nya 200 Vario i samarbete med ingenjörer från Fendt. Den utmärker sig särskilt genom sin livlighet, ett högt vridmoment såväl som en exceptionellt jämn och mjuk gång. Tillsammans med den genialiska Variotransmissionen och en perfekt arbetshastighet i alla lägen, innebär det att du kan maximera den avverkade arealen och köra motorn optimalt ekonomiskt. Det dagliga arbetet underlättas med Vario-transmissionen.

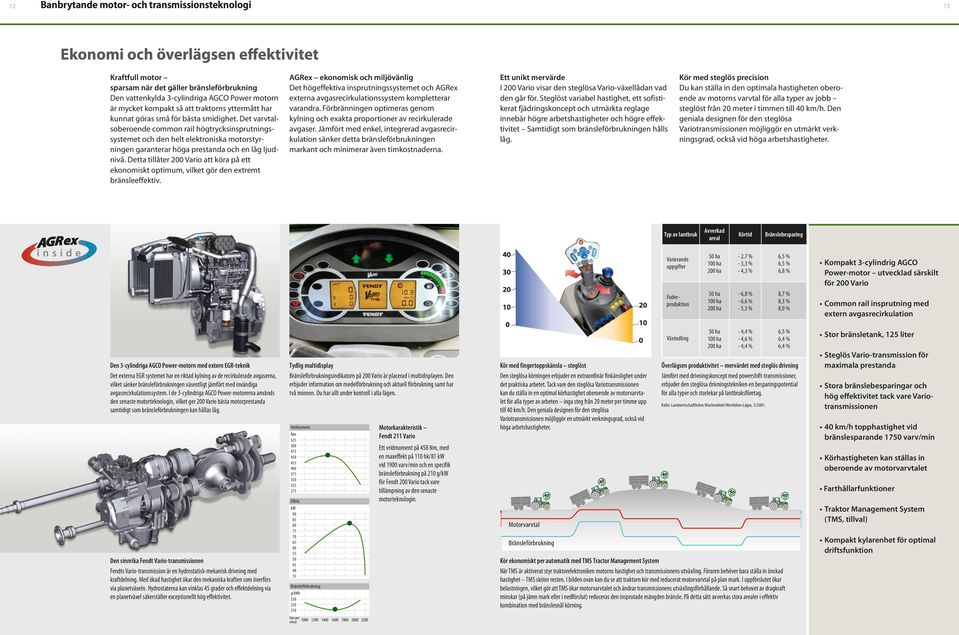

7 Banbrytande motor- och transmissionsteknologi Ekonomi och överlägsen effektivitet Kraftfull motor sparsam när det gäller bränsleförbrukning Den vattenkylda 3-cylindriga AGCO Power motorn är mycket kompakt så att traktorns yttermått har kunnat göras små för bästa smidighet. Det varvtalsoberoende common rail högtrycksinsprutningssystemet och den helt elektroniska motorstyrningen garanterar höga prestanda och en låg ljudnivå. Detta tillåter 200 Vario att köra på ett ekonomiskt optimum, vilket gör den extremt bränsleeffektiv. AGRex ekonomisk och miljövänlig Det högeffektiva insprutningssystemet och AGRex externa avgasrecirkulationssystem kompletterar varandra. Förbränningen optimeras genom kylning och exakta proportioner av recirkulerade avgaser. Jämfört med enkel, integrerad avgasrecirkulation sänker detta bränsleförbrukningen markant och minimerar även timkostnaderna. Ett unikt mervärde I 200 Vario visar den steglösa Vario-växellådan vad den går för. Steglöst variabel hastighet, ett sofistikerat fjädringskoncept och utmärkta reglage innebär högre arbetshastigheter och högre effektivitet Samtidigt som bränsleförbrukningen hålls låg. Kör med steglös precision Du kan ställa in den optimala hastigheten oberoende av motorns varvtal för alla typer av jobb steglöst från 20 meter i timmen till 40 km/h. Den geniala designen för den steglösa Variotransmissionen möjliggör en utmärkt verkningsgrad, också vid höga arbetshastigheter. Typ av lantbruk Avverkad areal Körtid Bränslebesparing inside Den 3-cylindriga AGCO Power-motorn med extern EGR-teknik Det externa EGR systemet har en riktad kylning av de recirkulerade avgaserna, vilket sänker bränsleförbrukningen väsentligt jämfört med invändiga avgasrecirkulationssystem. I de 3-cylindriga AGCO Power-motorerna används den senaste motorteknologin, vilket ger 200 Vario bästa motorprestanda samtidigt som bränsleförbrukningen kan hållas låg. Den sinnrika Fendt Vario-transmissionen Fendts Vario-transmission är en hydrostatisk-mekanisk drivning med kraftdelning. Med ökad hastighet ökar den mekaniska kraften som överförs via planetväxeln. Hydrostaterna kan vinklas 45 grader och effektdelning via en planetväxel säkerställer exceptionellt hög effektivitet. Tydlig multidisplay Bränsleförbrukningsindikatorn på 200 Vario är placerad i multidisplayen. Den erbjuder information om medelförbrukning och aktuell förbrukning samt har två minnen. Du har allt under kontroll i alla lägen. Vridmoment Nm Effekt kw Bränsleförbrukning g/kwh Varv per minut Motorkarakteristik Fendt 211 Vario Ett vridmoment på 458 Nm, med en maxeffekt på 110 hk/81 kw vid 1900 varv/min och en specifik bränsleförbrukning på 210 g/kw för Fendt 200 Vario tack vare tillämpning av den senaste motorteknologin Motorvarvtal Bränsleförbrukning Kör med fingertoppskänsla steglöst Den steglösa körningen erbjuder en extraordinär finkänslighet under det praktiska arbetet. Tack vare den steglösa Variotransmissionen kan du ställa in en optimal körhastighet oberoende av motorvarvtalet för alla typer av arbeten inga steg från 20 meter per timme upp till 40 km/h. Den geniala designen för den steglösa Variotransmissionen möjliggör en utmärkt verkningsgrad, också vid höga arbetshastigheter. 0 Varierande uppgifter Foderproduktion Växtodling 50 ha 100 ha 200 ha 50 ha 100 ha 200 ha 50 ha 100 ha 200 ha - 2,7 % - 3,3 % - 4,3 % - 6,8 % - 6,6 % - 5,5 % - 4,4 % - 4,6 % - 4,4 % Överlägsen produktivitet mervärdet med steglös drivning Jämfört med drivningskoncept med powershift-transmissioner, erbjuder den steglösa drivningstekniken en besparingspotential för alla typer och storlekar på lantbruksföretag. Källa: Landwirtschaftliches Wochenblatt Westfalen-Lippe, 5/2001. Kör ekonomiskt per automatik med TMS Tractor Management System När TMS är aktiverat styr traktorelektroniken motorns hastighet och transmissionens utväxling. Föraren behöver bara ställa in önskad hastighet TMS sköter resten. I bilden ovan kan du se att traktorn kör med reducerat motorvarvtal på plan mark. I uppförslutet ökar belastningen, vilket gör att TMS ökar motorvarvtalet och ändrar transmissionens utväxlingsförhållande. Så snart behovet av dragkraft minskar (på jämn mark eller i nedförslut) reduceras den insprutade mängden bränsle. På detta sätt avverkas stora arealer i effektiv kombination med bränslesnål körning. 6,5 % 6,5 % 6,8 % 8,7 % 8,3 % 8,0 % 6,5 % 6,4 % 6,4 % Kompakt 3-cylindrig AGCO Power-motor utvecklad särskilt för 200 Vario Common rail insprutning med extern avgasrecirkulation Stor bränsletank, 125 liter Steglös Vario-transmission för maximala prestanda Stora bränslebesparingar och hög effektivitet tack vare Variotransmissionen 40 km/h topphastighet vid bränslesparande 1750 varv/min Körhastigheten kan ställas in oberoende av motorvarvtalet Farthållarfunktioner Traktor Management System (TMS, tillval) Kompakt kylarenhet för optimal driftsfunktion

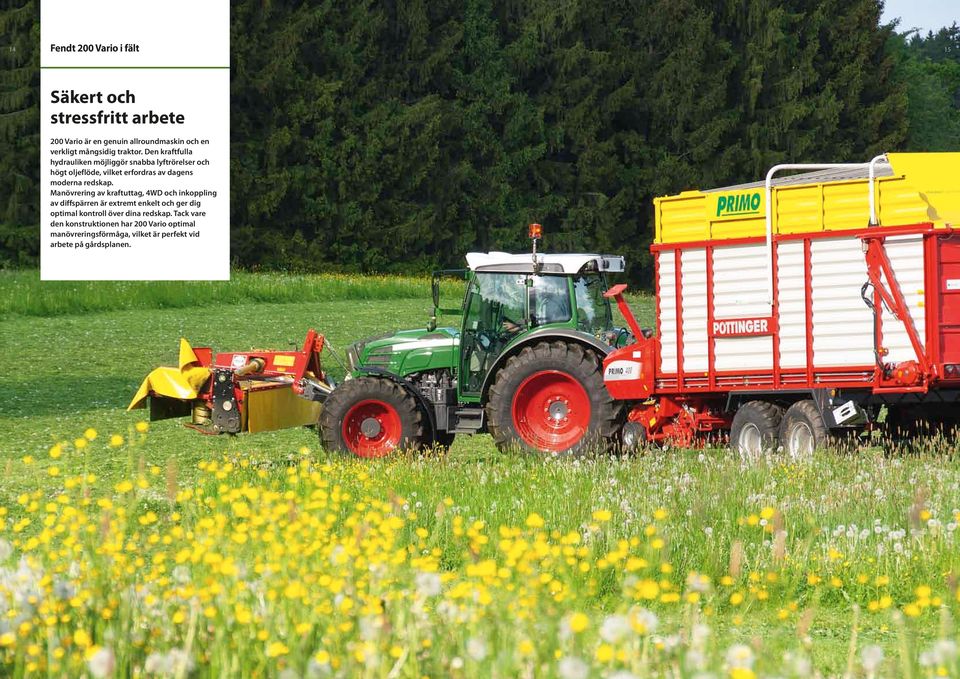

8 14 Fendt 200 Vario i fält 15 Säkert och stressfritt arbete 200 Vario är en genuin allroundmaskin och en verkligt mångsidig traktor. Den kraftfulla hydrauliken möjliggör snabba lyftrörelser och högt oljeflöde, vilket erfordras av dagens moderna redskap. Manövrering av kraftuttag, 4WD och inkoppling av diffspärren är extremt enkelt och ger dig optimal kontroll över dina redskap. Tack vare den konstruktionen har 200 Vario optimal manövreringsförmåga, vilket är perfekt vid arbete på gårdsplanen.

9 Fendt 200 Vario i fält Mångsidighet i kompakt format Maximal manövrerbarhet och stabilitet Chassit på 200 Vario tillgodoser kraven för en kompakttraktor till 100 procent. Designen med getingmidja säkerställer den exceptionella smidigheten tillsammans med en styrvinkel på 52 grader. Den låga fordonsvikten för 200 Vario garanterar att markpackningen minimeras under användning. Den höga stabiliteten för 200 Vario är ett resultat av chassits låga tyngdpunkt. Den optimala dragförmågan och det konstanta kraftflödet från Vario transmissionen gör det möjligt för dig att arbeta säkert utan stress, också vid körning i lutningar. Elektroniskt reglerad bakre trepunktslyft på 4,2 ton Den elektrohydrauliskt manövrerade bakre trepunktslyften med en maximal lyftkapacitet på dan, garanterar att också de tyngsta redskapen för traktorns effektklass utan problem kan lyftas till full höjd. Integrerad frontlyft med dämpning Frontlyften, som är tillvalsutrustning, har en maximal lyftförmåga på 2490 dan. Dess robusta konstruktion gör den lämpad för alla typer av användningsuppgifter. Den integrerade kvävgasackumulatorn garanterar körsäkerheten och komforten också med tunga laster. Kraftfullt hydraulsystem Hydraulsystemet på 200 Vario har ett oljeflöde på hela max. 48 liter/min. som standard. Om särskilt högt oljeflöde erfordras, kan förarna med tandempumpen (tillvalsutrustning) koppla samman de båda pumpflödena för ett totalt oljeflöde på max. 76 l/min. Separat och rent hydrauloljesystem Den separata hydraul- och transmissionsoljan förhindrar oljesammanblandning särskilt viktigt när hydraulmanövrerade redskap byts regelbundet. Du kommer också att kunna dra nytta av den stora uttagbara oljemängden 34 liter. Lättmanövrerat kraftuttag med tre varvtal Kraftuttagsväljaren är en elektrohydraulisk omkopplare med 3 förvalda varvtal. Automatikläget för kraftuttaget (standard) kopplar in och ur kraftuttaget, efter höjden för lyftarmarna. Det automatiska uppstartsförloppet för kraftuttaget skyddar dina kraftuttagsdrivna redskap med en mjuk inkoppling fördelarna för dig är lägre servicekostnader och en längre livslängd för dina redskap. Maximal manövreringsförmåga tack vare getingmidjekonstruktion Hemligheten bakom den exceptionella smidigheten för200 Vario ligger i kombinationen av en getingmidjekonstruktion av traktorchassit och en styrvinkel på 52 grader. Svängande stänkskärmar 200 Vario kan som tillvalsutrustning utrustas med svängande stänkskärmar. Dessa maximerar styrvinkeln och erbjuder en vändradie på ner till endast 3,98 meter. Ren baksida Det är lätt att hitta bak på traktorn eftersom alla anslutningar är välutformade och praktiskt placerade. Följande gränssnitt finns: Signaluttag Hydraulisk toppstång Lyftlås Kuldrag Dubbelverkande hydraulventiler Trycklös retur bak Tryckluftsbromsar Hydraulisk släpvagnsbroms 7-poligt uttag Snabbkopplingshakar Släpvagnskoppling Bakre kraftuttag Optimal smidighet tack vare 52 styrvinkel, design med getingmidja och en castervinkel på 3 Enkelpump: Hydrauloljeflöde 48 l/min Tandempump som tillval: Hydrauloljeflöde 76 l/min Maximal lyftförmåga: Bak: dan Fram: dan Elhydraulisk bakre trepunktslyft mm mm Anslutningar fram: Toppstång 7-poligt uttag Främre kraftuttag Lyftarmar med fånghakar Upp till fyra mekaniskt manövrerade hydraulventiler Oljeflödet för hydraulventil 1 och 3 kan justeras Max. tillgänglig hydrauloljevolym: 34 liter Bio-oljor kan användas för hydraulsystemet Spara dig själv en massa onödiga steg ergonomiska och ändamålsenliga reglage för kraftuttagen: 200 Vario har utvändiga reglage för trepunktslyft och bakre kraftuttag. Du kan enkelt koppla till bakmonterade burna redskap och bespara dig en massa onödiga steg, till exempel, vid fyllning av gödseltunnan mm mm Låg höjd för flexibilitet på gårdsplanen Med en lägsta traktorhöjd på mm med 480/70R30-däck lämpar sig 200 Vario-traktorn för körning i låga förvaringsbyggnader eller stall. Kraftuttagsvarvtal: 540/540E/1000 varv/min; drivhjulsberoende kraftuttagsvarvtal 540/drivhj. ber./1000 som tillval Främre kraftuttagsvarvtal: 540 eller 1000 (tillval)

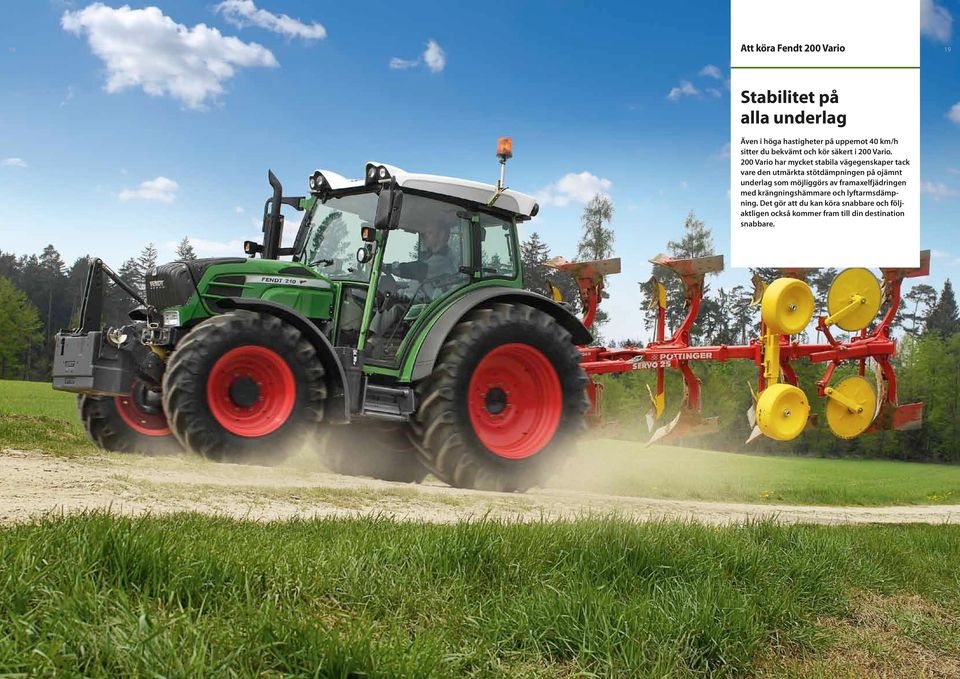

10 18 Att köra Fendt 200 Vario 19 Stabilitet på alla underlag Även i höga hastigheter på uppemot 40 km/h sitter du bekvämt och kör säkert i 200 Vario. 200 Vario har mycket stabila vägegenskaper tack vare den utmärkta stötdämpningen på ojämnt underlag som möjliggörs av framaxelfjädringen med krängningshämmare och lyftarmsdämpning. Det gör att du kan köra snabbare och följaktligen också kommer fram till din destination snabbare.

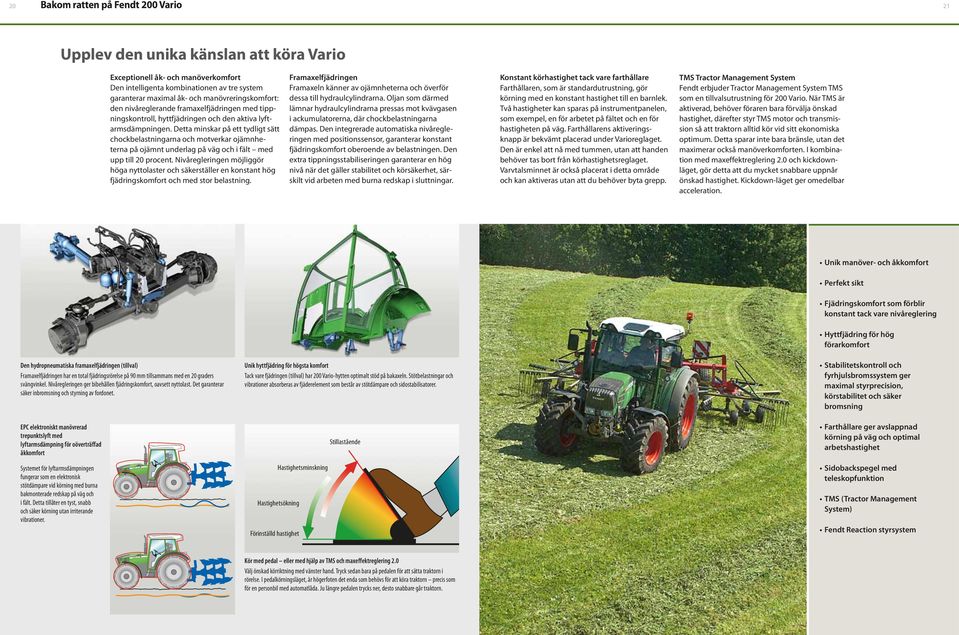

11 FENDT 211 Bakom ratten på Fendt 200 Vario Upplev den unika känslan att köra Vario Exceptionell åk- och manöverkomfort Den intelligenta kombinationen av tre system garanterar maximal åk- och manövreringskomfort: den nivåreglerande framaxelfjädringen med tippningskontroll, hyttfjädringen och den aktiva lyftarmsdämpningen. Detta minskar på ett tydligt sätt chockbelastningarna och motverkar ojämnheterna på ojämnt underlag på väg och i fält med upp till 20 procent. Nivåregleringen möjliggör höga nyttolaster och säkerställer en konstant hög fjädringskomfort och med stor belastning. Framaxelfjädringen Framaxeln känner av ojämnheterna och överför dessa till hydraulcylindrarna. Oljan som därmed lämnar hydraulcylindrarna pressas mot kvävgasen i ackumulatorerna, där chockbelastningarna dämpas. Den integrerade automatiska nivåregleringen med positionssensor, garanterar konstant fjädringskomfort oberoende av belastningen. Den extra tippningsstabiliseringen garanterar en hög nivå när det gäller stabilitet och körsäkerhet, särskilt vid arbeten med burna redskap i sluttningar. Konstant körhastighet tack vare farthållare Farthållaren, som är standardutrustning, gör körning med en konstant hastighet till en barnlek. Två hastigheter kan sparas på instrumentpanelen, som exempel, en för arbetet på fältet och en för hastigheten på väg. Farthållarens aktiveringsknapp är bekvämt placerad under Varioreglaget. Den är enkel att nå med tummen, utan att handen behöver tas bort från körhastighetsreglaget. Varvtalsminnet är också placerat i detta område och kan aktiveras utan att du behöver byta grepp. TMS Tractor Management System Fendt erbjuder Tractor Management System TMS som en tillvalsutrustning för 200 Vario. När TMS är aktiverad, behöver föraren bara förvälja önskad hastighet, därefter styr TMS motor och transmission så att traktorn alltid kör vid sitt ekonomiska optimum. Detta sparar inte bara bränsle, utan det maximerar också manöverkomforten. I kombination med maxeffektreglering 2.0 och kickdownläget, gör detta att du mycket snabbare uppnår önskad hastighet. Kickdown-läget ger omedelbar acceleration. Unik manöver- och åkkomfort Perfekt sikt Fjädringskomfort som förblir konstant tack vare nivåreglering Hyttfjädring för hög förarkomfort Den hydropneumatiska framaxelfjädringen (tillval) Framaxelfjädringen har en total fjädringsrörelse på 90 mm tillsammans med en 20 graders svängvinkel. Nivåregleringen ger bibehållen fjädringskomfort, oavsett nyttolast. Det garanterar säker inbromsning och styrning av fordonet. EPC elektroniskt manövrerad trepunktslyft med lyftarmsdämpning för oöverträffad åkkomfort Unik hyttfjädring för högsta komfort Tack vare fjädringen (tillval) har 200 Vario-hytten optimalt stöd på bakaxeln. Stötbelastningar och vibrationer absorberas av fjäderelement som består av stötdämpare och sidostabilisatorer. Stillastående Stabilitetskontroll och fyrhjulsbromssystem ger maximal styrprecision, körstabilitet och säker bromsning Farthållare ger avslappnad körning på väg och optimal arbetshastighet Systemet för lyftarmsdämpningen fungerar som en elektronisk stötdämpare vid körning med burna bakmonterade redskap på väg och i fält. Detta tillåter en tyst, snabb och säker körning utan irriterande vibrationer. FENDT 211 Hastighetsökning Förinställd hastighet Hastighetsminskning Sidobackspegel med teleskopfunktion TMS (Tractor Management System) Fendt Reaction styrsystem FENDT 211 FENDT 211 Kör med pedal eller med hjälp av TMS och maxeffektreglering 2.0 Välj önskad körriktning med vänster hand. Tryck sedan bara på pedalen för att sätta traktorn i rörelse. I pedalkörningsläget, är högerfoten det enda som behövs för att köra traktorn precis som för en personbil med automatlåda. Ju längre pedalen trycks ner, desto snabbare går traktorn.

12 22 Mångsidigheten hos Fendt 23 Kompakt är alltid riktigt stort Du kan uppleva mångsidigheten hos 200 Vario traktorn i effektområdet från 70 till 110 hk. Det kompakta kraftpaketet erbjuder fördelar för praktiskt taget alla användningsområden.

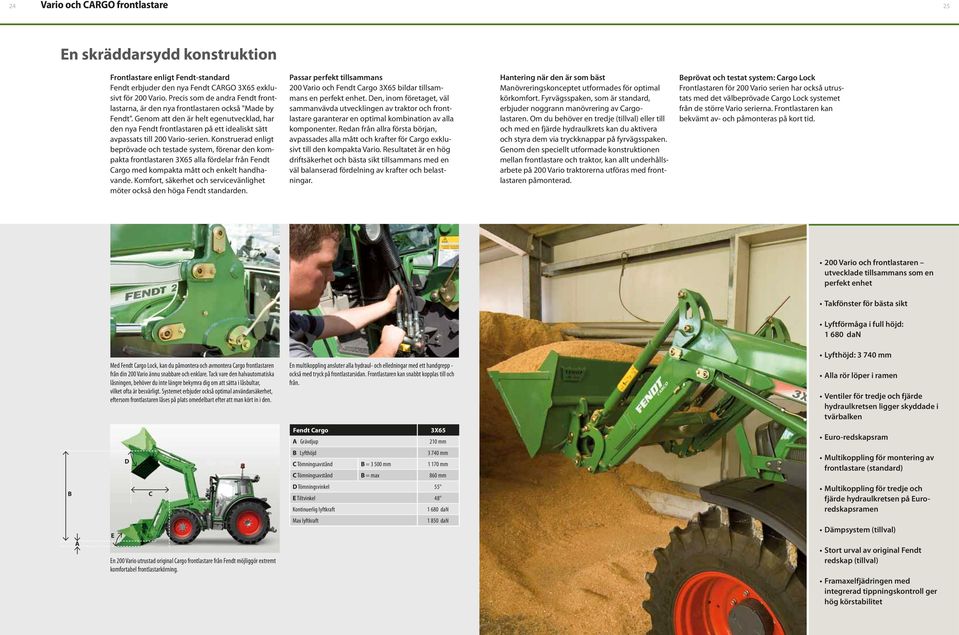

13 Vario och CARGO frontlastare En skräddarsydd konstruktion Frontlastare enligt Fendt-standard Fendt erbjuder den nya Fendt CARGO 3X65 exklusivt för 200 Vario. Precis som de andra Fendt frontlastarna, är den nya frontlastaren också "Made by Fendt". Genom att den är helt egenutvecklad, har den nya Fendt frontlastaren på ett idealiskt sätt avpassats till 200 Vario-serien. Konstruerad enligt beprövade och testade system, förenar den kompakta frontlastaren 3X65 alla fördelar från Fendt Cargo med kompakta mått och enkelt handhavande. Komfort, säkerhet och servicevänlighet möter också den höga Fendt standarden. Passar perfekt tillsammans 200 Vario och Fendt Cargo 3X65 bildar tillsammans en perfekt enhet. Den, inom företaget, väl sammanvävda utvecklingen av traktor och frontlastare garanterar en optimal kombination av alla komponenter. Redan från allra första början, avpassades alla mått och krafter för Cargo exklusivt till den kompakta Vario. Resultatet är en hög driftsäkerhet och bästa sikt tillsammans med en väl balanserad fördelning av krafter och belastningar. Hantering när den är som bäst Manövreringskonceptet utformades för optimal körkomfort. Fyrvägsspaken, som är standard, erbjuder noggrann manövrering av Cargolastaren. Om du behöver en tredje (tillval) eller till och med en fjärde hydraulkrets kan du aktivera och styra dem via tryckknappar på fyrvägsspaken. Genom den speciellt utformade konstruktionen mellan frontlastare och traktor, kan allt underhållsarbete på 200 Vario traktorerna utföras med frontlastaren påmonterad. Beprövat och testat system: Cargo Lock Frontlastaren för 200 Vario serien har också utrustats med det välbeprövade Cargo Lock systemet från de större Vario serierna. Frontlastaren kan bekvämt av- och påmonteras på kort tid. 200 Vario och frontlastaren utvecklade tillsammans som en perfekt enhet Takfönster för bästa sikt Lyftförmåga i full höjd: dan Med Fendt Cargo Lock, kan du påmontera och avmontera Cargo frontlastaren från din 200 Vario ännu snabbare och enklare. Tack vare den halvautomatiska låsningen, behöver du inte längre bekymra dig om att sätta i låsbultar, vilket ofta är besvärligt. Systemet erbjuder också optimal användarsäkerhet, eftersom frontlastaren låses på plats omedelbart efter att man kört in i den. En multikoppling ansluter alla hydraul- och elledningar med ett handgrepp - också med tryck på frontlastarsidan. Frontlastaren kan snabbt kopplas till och från. Lyfthöjd: mm Alla rör löper i ramen Ventiler för tredje och fjärde hydraulkretsen ligger skyddade i tvärbalken Fendt Cargo 3X65 A Grävdjup 210 mm B Lyfthöjd mm C Tömningsavstånd B = mm mm C Tömningsavstånd B = max 860 mm Euro-redskapsram D Multikoppling för montering av frontlastare (standard) B C D Tömningsvinkel 55 E Tiltvinkel 48 Kontinuerlig lyftkraft dan Max lyftkraft dan Multikoppling för tredje och fjärde hydraulkretsen på Euroredskapsramen A E En 200 Vario utrustad original Cargo frontlastare från Fendt möjliggör extremt komfortabel frontlastarkörning. Dämpsystem (tillval) Stort urval av original Fendt redskap (tillval) Framaxelfjädringen med integrerad tippningskontroll ger hög körstabilitet

14 26 Teknisk precision på kompakt utrymme En översikt över Fendt 200 Vario Vario är utrustad med den senaste tekniken, optimalt integrerad i ett kompakt utrymme Framaxel med 52 graders styrvinkel 2. Självreglerande framaxelfjädring hydraulcylindrar med +/- 40 mm fjädringsrörelse 3. Getingmidjedesign 4. Frontlyft 5. Främre kraftuttag 6. Slutväxlar av planettyp 7. 3,3 l turbo trecylindrig motor 8. Kylsystem 9. AGRex extern avgasrecirkulation 10. Steglös Vario transmission 11. Planetväxel 12. Hydraulmotor 13. Hydraulpump 14. Integrerad 4WD-koppling 15. Kvävgasackumulator (fjädring) 16. Planetaxel 17. Komforthytt 18. Mekanisk hyttfjädring 19. Fendt komfortstol med luftfjädring 20. Variospak för styrning av Vario-transmissionen 21. Fendt cockpit med multidisplay 22. Takfönster, gångjärnsförsett, med solskyddsgardin 23. Extra arbetsbelysning

15 Tekniska specifikationer Standardutrustning och tillvalsutrustning = standard = tillval Fendt Configurator på internet: Här kan du sätta samman din egen skräddarsydda Fendt helt efter dina egna önskemål. Besök Fendt Motor Nominell effekt (kw/hk DIN) ECER24 51/70 59/80 67/90 73/100 81/110 Nominell effekt (kw/hk) (EG 97/68) 28/38 30/41 32/44 34/46 36/49 Maximal effekt (kw/hk) (EG 97/68) 55/75 63/85 70/95 77/105 85/115 Antal cylindrar/kylning 3/vatten 3/vatten 3/vatten 3/vatten 3/vatten Cylinderdiameter/slaglängd (mm) 108/ / / / /120 Cylindervolym (cm 3 ) Nominellt motorvarvtal (varv/min) Motorvarvtal vid maxeffekt (rpm) Max. vridmoment (1600/rpm) Momentstegring (%) Bränsleförbrukning (g/kwh) (tillval) Bränsletank (l) Oljebytesintervall (drifttimmar) Transmission och kraftuttag Typ Steglös Vario transmission Hastighetsområde (framåt/bakåt) 0,02 till 40 km/h/0,02 till 25 km/h Max. hastighet (km/h) 2) Bakre kraftuttag standard - tillval 540 / 540E / / drivhj.beroende / 1000 Motorvarvtal vid nominellt PTO varvtal bak 540 och 1000 rpm PTO: 1900 varv/min 540E kraftuttag: 1560 varv/min Främre kraftuttag (varv/min) 1) 540 eller 1000 Hydraulik Typ Elektrohydr. reglering (EHR) med lyftarmsdämpning Manövrering Flytläge, läges-, dragkrafts- och steglös blandningsreglering Hydraulpumpflöde (l/min) enkelpump (48 l/min); tandempump (35 l/min + 41 l/min) 1) Arbetstryck (bar) Ventiler yttre hydr., max. mitt/bak 2/4 2/4 2/4 2/4 2/4 Max uttagbar oljevolym (liter) Flödeskontroll hydraulventiler 1:a ventilen: 5 65 liter, 3:e ventil med 5 65 liter 1) Max. lyftförmåga, bakre trepunktslyft (dan) Max. lyftförmåga, främre trepunktslyft 1) (dan) Förarhytt Manövrering med Variospak Ratt, lutningsbar och ställbar i höjdled Varmvattenvärme med steglös fläkt Komfortstol med luftfjädring Öppningsbar fram- / bakruta Takfönster, gångjärnsförsett, med solskyddsgardin Körriktningsvisare med automatisk återgång Kolfilter Integrerad luftkonditionering Automatisk klimatkontroll Bakre arbetslampor Extraljus, fram (integrerade) Teleskopiska backspeglar Uttag för elektr. hastighetssignaler Mekanisk hyttfjädring Radio CD MP3 Blaupunkt Filter för miljöfarliga ämnen (aerosol) Huvudströmbrytare Motor Vattenkyld turbomotor AGRex extern avgasrecirkulation Integrerad luftfilterförrenare Automatisk köldstart Motorvärmare Transmission Turbinkopplingsfunktion Farthållare, maxeffektstyrning 2.0 TMS Tractor Management System Backväxel, Stop&Go-funktion (med TMS) Akustisk signal vid backning Chassi, körsäkerhet Framaxelfjädring med nivåreglering Lyftarmsdämpning, elhydraulisk reglering av bakre trepunktslyft Tryckluftssystem Fyrhjulsdrift/differentialspärrar Komfortreglage 4WD/hastighetsstyrda differentialspärrar Automatisk diffspärr fram Bakre differential med lamellspärr Helt skyddad drivaxel Kraftuttag Bak 540/540E/1000 varv/min Bak 540/drivhj.beroende/1000 varv/min Fram: 540 varv/min eller varv/min Kraftuttagsinkoppling, elektrohydr. förval Utvändiga reglage för bakre kraftuttag Hydraulik Enkelpump, hydrauloljekylare (max 48 l/min) Dubbelpump, hydrauloljekylare (max 76 l/min) Manövrering av hydraulventiler med fyrvägsspak Utvändiga reglage för bakre trepunktslyft Lyft Elektrohydrauliskt manövrerad trepunktslyft (EPC) med lyftarmsdämpning Snabbkopplingar Frontlyft Chassi Vikter Hitchkrok Automatisk bakre släpvagnskoppling med fjärrmanövrering Kulkopplingsdrag, justerbart i höjdled Svängbar dragstång Piton-fix Varningsljus vänster Svängbara, ledade framskärmar Frontvikter, olika storlekar Hjulvikter för bakhjul Frontlastare Förberedd för lastarinfästning Frontlastare Cargo 3X/65 Bromsar Bakre bromsar Fyrhjulsbromssystem för 4WD våt ringkolvsbroms automatisk 4WD inkoppling Vikter och mått Tomvikt med förarhytt (kg) Max tillåten totalvikt (kg) Maxbel. draganordning (kg) Totallängd (mm) Totalbredd (mm) Hjulbas (mm) Min. vändradie enl. ISO 789/3 (m) utan styrbroms med spårvidd 1700 mm 3,98 3,98 3,98 3,98 3,98 Totalhöjd komforthytt (mm) Max. markfrigång (lägre frigång under hitchkrok) (mm) Spårvidd, fram (mm) Spårvidd, bak (mm) Fendt Däck, fram Bakdäck 320/70 R /85 R /70 R /70 R /70 R /70 R /65 R /65 R /80 R /95 R /75 R /65 R 30 Du hittar fler däckkombinationer i Fendt Configurator på internet 1) På begäran 2) Hastigheten beror på däcken

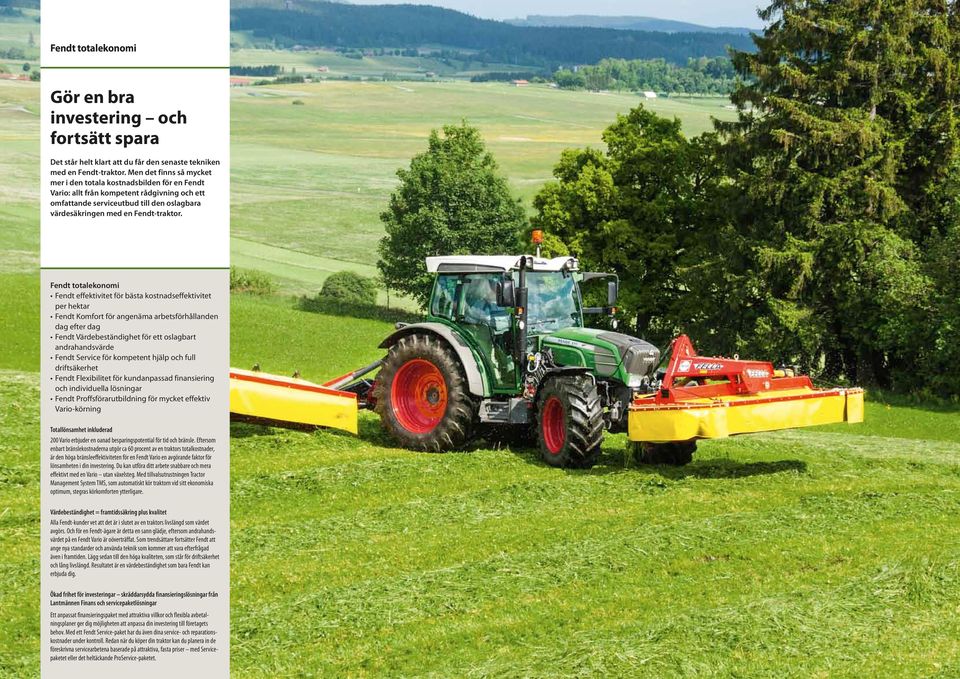

16 30 Fendt totalekonomi 31 Gör en bra investering och fortsätt spara Det står helt klart att du får den senaste tekniken med en Fendt-traktor. Men det finns så mycket mer i den totala kostnadsbilden för en Fendt Vario: allt från kompetent rådgivning och ett omfattande serviceutbud till den oslagbara värdesäkringen med en Fendt-traktor. Fendt totalekonomi Fendt effektivitet för bästa kostnadseffektivitet per hektar Fendt Komfort för angenäma arbetsförhållanden dag efter dag Fendt Värdebeständighet för ett oslagbart andrahandsvärde Fendt Service för kompetent hjälp och full driftsäkerhet Fendt Flexibilitet för kundanpassad finansiering och individuella lösningar Fendt Proffsförarutbildning för mycket effektiv Vario-körning Totallönsamhet inkluderad 200 Vario erbjuder en oanad besparingspotential för tid och bränsle. Eftersom enbart bränslekostnaderna utgör ca 60 procent av en traktors totalkostnader, är den höga bränsleeffektiviteten för en Fendt Vario en avgörande faktor för lönsamheten i din investering. Du kan utföra ditt arbete snabbare och mera effektivt med en Vario utan växelsteg. Med tillvalsutrustningen Tractor Management System TMS, som automatiskt kör traktorn vid sitt ekonomiska optimum, stegras körkomforten ytterligare. Värdebeständighet = framtidssäkring plus kvalitet Alla Fendt-kunder vet att det är i slutet av en traktors livslängd som värdet avgörs. Och för en Fendt-ägare är detta en sann glädje, eftersom andrahandsvärdet på en Fendt Vario är oöverträffat. Som trendsättare fortsätter Fendt att ange nya standarder och använda teknik som kommer att vara efterfrågad även i framtiden. Lägg sedan till den höga kvaliteten, som står för driftsäkerhet och lång livslängd. Resultatet är en värdebeständighet som bara Fendt kan erbjuda dig. Ökad frihet för investeringar skräddarsydda finansieringslösningar från Lantmännen Finans och servicepaketlösningar Ett anpassat finansieringspaket med attraktiva villkor och flexibla avbetalningsplaner ger dig möjligheten att anpassa din investering till företagets behov. Med ett Fendt Service-paket har du även dina service- och reparationskostnader under kontroll. Redan när du köper din traktor kan du planera in de föreskrivna servicearbetena baserade på attraktiva, fasta priser med Servicepaketet eller det heltäckande ProService-paketet.

17 Ledarna kör Fendt Återförsäljare: AGCO GmbH Fendt-Marketing Marktoberdorf, Tyskland Fendt är ett globalt varumärke som tillhör AGCO. Alla uppgifter beträffande leverans, utseende, prestanda, mått och vikter, bränsleförbrukning och driftskostnader för fordonet överensstämmer med senast tillgängliga information vid tryckningen. Vi förbehåller oss rätten till ändringar. Din Fendt-återförsäljare hjälper dig gärna med uppdaterad information. 200V/SE/0315/1.5-AZ
