PRI-P.UCS (KBF) AQS/Eurapo UCS storlekar 1,86 5,08 kw. Fläktkonvektor

Transkript

1 AQS/Eurapo UCS storlekar 1,86 5,08 kw Fläktkonvektor för fjärrkylsystem* för infälld montering i undertak (kassett) * För information om motsvarande fläktkonvektorer för lokala köldbärarsystem se separat Produktinformation. Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Uppbyggnad...6 Tekniska data/allmänt...7 Att välja och jämföra fläktkonvektorer...7 Köldbärartemperatur 7/17 C vatten...8 Köldbärartemperatur 8/18 C vatten...9 Köldbärartemperatur 10/20 C vatten...10 Tekniska data/arbetsområden...11 Tekniska data/kondensvattenpump...11 Tekniska data/mått och vikter...12 Utrustningsspecifikation enligt AMA...13 Tillval/allmänt...15 Tillval/styr- och avstängningsventiler...16 Tillval/styrutrustning/Omnibus...17 För information om motsvarande fläktkonvektorer för lokala köldbärarsystem se separat Produktinformation. Beteckningsnyckel UCS921 UCS = Fläktkonvektor för infälld montering i undertak (kassett) 921 = Storleksbeteckning ( ) för aggregat med enbart kylbatteri 941 = Storleksbeteckning ( ) för aggregat med både kyl- och värmebatterier (värmevatten) 1) 1) Detta utförande omfattas inte av detta dokument. 2

3 Funktion Funktionsbeskrivning AQS/Eurapo UCS är en fläktkonvektor för anslutning till köldbärarsytem. Fläktkonvektorn är en s.k. slutapparat (se rubrik Systemflödesschema nedan). Fläktkonvektorn består av luftfilter (LF), cirkulationsfläkt (TF), kylbatteri (LK) med droppfat (DF) och kondensavlopp (KA) samt hölje. Konvektorns fläkt suger först rumsluften genom filtret och trycker den sedan genom kylbatterier där den kyls av köldbäraren. Då luften kyls i kylbatteriet händer två saker: luftens temperatur sänks och den fukt som finns i luften kondenserar på batteriets yta. Fukten samlas sedan upp i droppfatet och pumpas ut genom kondensavloppet. Den kyleffekt som åtgår till att sänka luftens temperatur kallas för temperatursänkningseffekt och den som åtgår för att sänka dess fuktighet för avfuktningseffekt. Fördelningen mellan temperatur- och avfuktningseffekterna beror på den ingående köldbärarens temperatur. Lägre köldbärartemperatur ger ökad avfuktning och högre köldbärartemperatur minskad avfuktning. Är köldbärartemperaturen tillräckligt hög blir det ingen avfuktning alls. Detta sker i vårt klimat vid ingående köldbärartemperaturer på ca 10 C och högre. Systemflödesschema Ett köldbärarsystem består av ett vätskekylaggregat, som kan vara lufteller vätskekylt, ett slutet rörsystem med cirkulationspump samt ett antal s.k. slutapparater. Exempel på slutapparater är luftbehandlingsaggregat, kyltak och fläktkonvektorer. Köldbärarsystemet är fyllt med en köldbärare, som kan bestå av antingen enbart vatten eller vatten blandat med frysskyddsvätska. Pumpen cirkulerar köldbäraren i köldbärarsystemet. Köldbäraren kyls i vätskekylaggregatet och avger sedan sin kyla, d.v.s. värms upp igen, i de olika slutapparaterna. Vätskekylaggregat Köldbärarledningar Slutapparat Slutapparat Slutapparat Cirkulationspump Aggregatflödesscheman FLÄKTKONVEKTOR UTAN VENTILER LK DF TF KA IN KB UT DF = Droppfat KA = Kondensavlopp KB IN = Köldbärare in KB UT Köldbärare ut LF = Luftfilter LK = Kylbatteri TF = Tilluftsfläkt LF 3

4 Funktion Aggregatflödesscheman FLÄKTKONVEKTOR MED 2-VÄGS STYRVENTIL OCH AVSTÄNGNINGSVENTILER LK DF TF LF KA VM M VH VH UT IN KB DF = Droppfat KA = Kondensavlopp KB IN = Köldbärare in KB UT Köldbärare ut LF = Luftfilter LK = Kylbatteri TF = Tilluftsfläkt VH = Avstängningsventil VM = 2-vägs styrventil FLÄKTKONVEKTOR MED 3-VÄGS STYRVENTIL OCH AVSTÄNGNINGSVENTILER LK DF TF LF KA VM M VH VH UT IN KB DF = Droppfat KA = Kondensavlopp KB IN = Köldbärare in KB UT Köldbärare ut LF = Luftfilter LK = Kylbatteri TF = Tilluftsfläkt VH = Avstängningsventil VM = 3-vägs styrventil Luftdistribution UCS är utrustade med till-/återluftspanel, som utnyttjar den s.k. Coanda-effekten. Effekten uppnås genom att den kylda tilluften blåses in utefter undertaket. Detta skapar ett undertryck vid taket, som gör att tilluften hänger kvar och blandar sig med rumsluften, innan den successivt sjunker ner. Blandningen med rumsluft vid taket gör att luften som når vistelsezonen har en behagligare temperatur, än då luften blåses direkt ner i rummet, på traditionellt sätt. 4

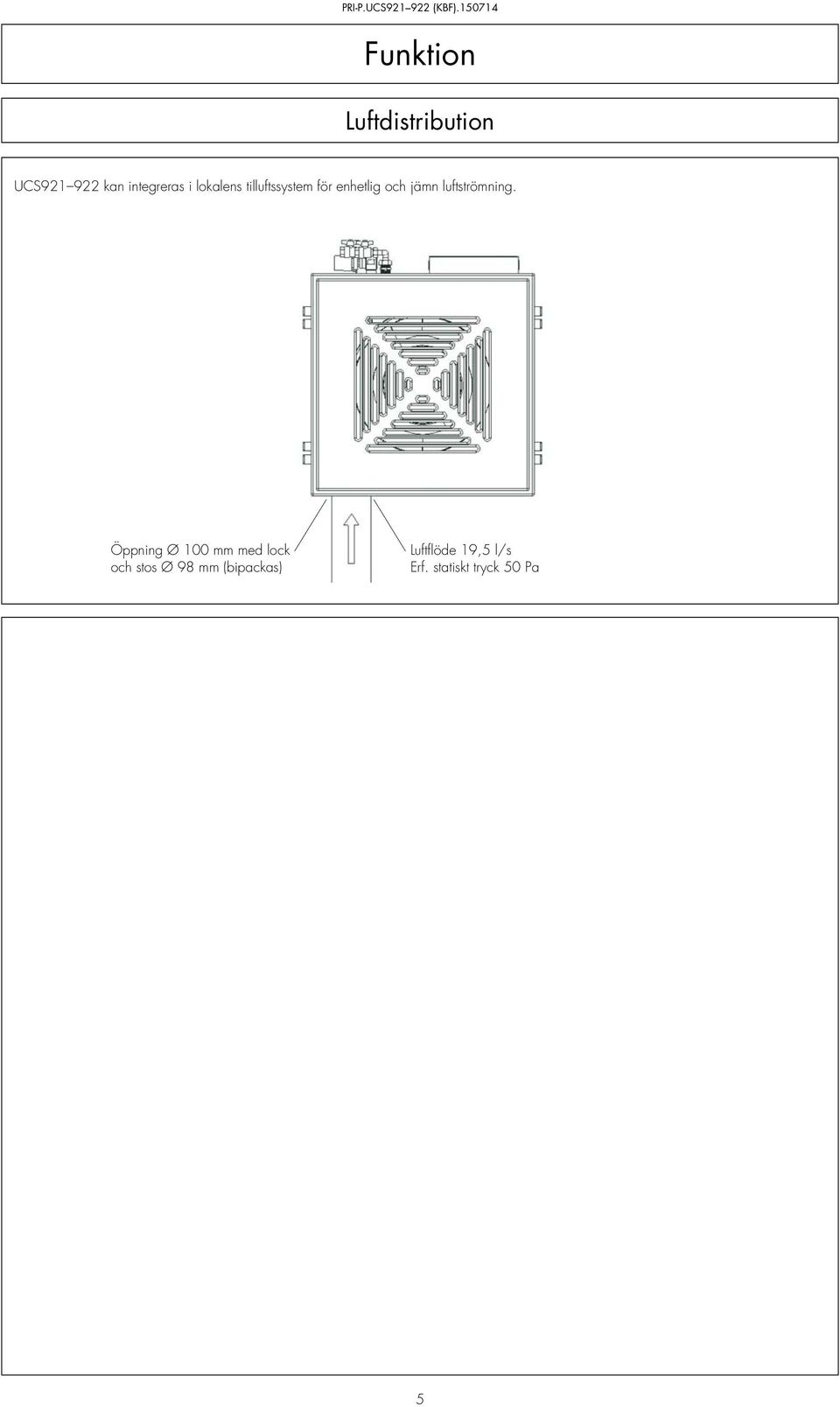

5 Funktion Luftdistribution UCS kan integreras i lokalens tilluftssystem för enhetlig och jämn luftströmning. Öppning Ø 100 mm med lock och stos Ø 98 mm (bipackas) Luftflöde 19,5 l/s Erf. statiskt tryck 50 Pa 5

6 Uppbyggnad Återluftsgaller 2. Svart säkerhetslina för återluftsgaller 3. Luftfilter 4. Tilluftsgaller 5. Kylbatteri 6. Fläkthjul 7. Fläktmotor 8. Öppning Ø 150 mm med lock för eventuell distribution av behandlad luft till ett avgränsande utrymme 9. Stos Ø 148 mm (bipackas) 10. Öppning Ø 100 mm med lock för eventuell anslutning av lokalens tilluftssystem till konvektorn (syns ej på bilden). Stos Ø 98 mm ingår (bipackad) 11. Kondensator 12. Plintar 13. Transformator 14. Backventil 15. Nivåvakt 16. Kondensvattenpump 17. Kondensavlopp 18. Hölje 19. Fäste 6

7 Tekniska data/allmänt Att välja och jämföra fläktkonvektorer Allmänt Vid val av fläktkonvektor utgår man från följande data: Kylbehovet Önskat rumstillstånd (temperatur och relativ fuktighet) Typ av köldbärare (i normalfallet vatten) Ingående köldbärartemperatur Temperaturdifferens över kylbatteriet på köldbärarsidan Högsta tillåtna ljudnivå Att välja fläktkonvektor med utgångspunkt från kylbehovet Alla data i denna produktinformation är angivna vid rumstillstånd 23 C och 50 % relativ fuktighet, vilket är ett normalt rumstillstånd vid dimensionering av komfortkylanläggningar i Sverige, samt vid de vanligast förekommande köldbärartemperaturerna. Det innebär att det i de flesta fall går att välja fläktkonvektor direkt med utgångspunkt från datatabellerna på de följande sidorna, utan ytterligare beräkningar. För val av fläktkonvektor vid andra data, kontakta vår kundtjänst, som gärna står till förfogande. Att jämföra kyleffekter Eurovent är ett europeiskt organ för certifiering av data för kyl- och ventilationsaggregat. Eurovent testar fläktkonvektorer vid följande driftförhållanden: Rumstillstånd = 27 C torr temperatur och 19 C våt temperatur (= 47 % relativ fuktighet) Köldbärare = Vatten In-/utgående köldbärartemperatur = 7/12 C Många tillverkare anger kyleffekter i sin dokumentation enligt dessa driftförhållanden, eftersom de överensstämmer med driftförhållandena i södra Europa, där den största marknaden för denna typ av produkter finns. Kyleffekter angivna vid dessa driftförhållanden kan emellertid inte användas för val av fläktkonvektorer i Sverige, vilket framgår av nedanstående tabell. Aggregat typ 1) Typ av data 2) UCS921 UCS922 Kyleffekter kw Max. fläkthastighet Med. fläkthastighet Min. fläkthastighet Svenska driftförhållanden 5,93 (2) 3) 4,47 (4) 3) 2,68 (6) 3) Eurovent driftförhållanden 9,08 (2) 3) 6,75 (4) 3) 3,96 (6) 3) Svenska driftförhållanden 7,19 (1) 3) 5,96 (3) 3) 4,11 (5) 3) Eurovent driftförhållanden 11,11 (1) 3) 9,12 (3) 3) 6,18 (5) 3) 1) Se beteckningsnyckel på sidan 2. 2) Svenska driftförhållanden = Rumstillstånd 23 C och 50 % relativ fuktighet, köldbärare vatten och köldbärartemperatur in/ut 7/12 C. Eurovent driftförhållanden = Rumstillstånd 27 C och 47 % relativ fuktighet, köldbärare vatten och köldbärartemperatur in/ut 7/12 C. 3) Tillverkarens standardhastigheter framgår av siffran inom parentes efter respektive effekt. TIllverkarens standardhastigheter avviker från standardhastigheterna hos de aggregat, som levereras i Sverige, vilka är lägre. Se vidare datatabeller på följande sidor. Att välja fläktkonvektor med utgångspunkt från högsta tillåtna ljudnivå I detta fallet väljer man den fläktkonvektor som ger önskad kyleffekt vid högsta tillåtna ljudnivå. Ljuddata kan redovisas som ljudeffekt eller ljudtryck. Ljudeffekten är den ljudnivå som utgår från ljudkällan, medan ljudtrycket är den nivå som uppmäts på visst avstånd från ljudkällan. Båda typerna av data redovisas i decibel (db). Ljuddata kan redovisas per frekvensband eller sammanlagrat. Sammanlagrade värden redovisas oftast i db(a), vilket ungefär motsvarar hur örat uppfattar ljudet. I datatabellerna i denna produktinformation finns dels data för ljudeffekt, dels data för ljudtryck på 2 m avstånd från ljudkällan i ett slutet rum med ljudabsorbtionsarea 10 m², vilket på ett ungefär motsvarar ett typiskt svenskt kontors- eller hotellrum. Dessa data kan användas vid val av aggregat då ljudnivån inte är kritisk. Om ljudnivån är kritisk, bör ljudnivån i rummet i stället beräknas av en ljudkonsult med utgångspunkt från ljudeffekten. Att jämföra ljudtrycksnivåer kräver att ljudmätningarna är utförda under identiska förhållanden, d.v.s. på samma avstånd från ljudkällan och under exakt samma förhållanden i övrig, t.ex. vid samma ekvivalenta ljudabsorbtionsarea i m² (Sabine). Det kan vara mycket stor skillnad mellan data angivna på olika sätt med olika ljudabsorbtionsarea och om de anges med närliggande reflekterande ytor eller i fritt fält. Exempel/ljuddata för UCS921 vid fläkthastighet 4: Ljudeffekt 45 db(a) Ljudtryck vid 10 m² Sabine (= ekvivalent ljudabsorbtionsarea), avstånd 2 m och slutet rum = 41dB(A) Ljudtryck vid avstånd 1 m och fritt fält = 34 db(a) Ljudtrycket i fritt fält blir således 7 db lägre än ljudtrycket i det slutna rummet, trots att avståndet är kortare. Att jämföra ljudnivåer Det bästa sättet att jämföra olika fläktkonvektorers ljudnivåer är att utgå från aggregatets ljudeffekt. 7

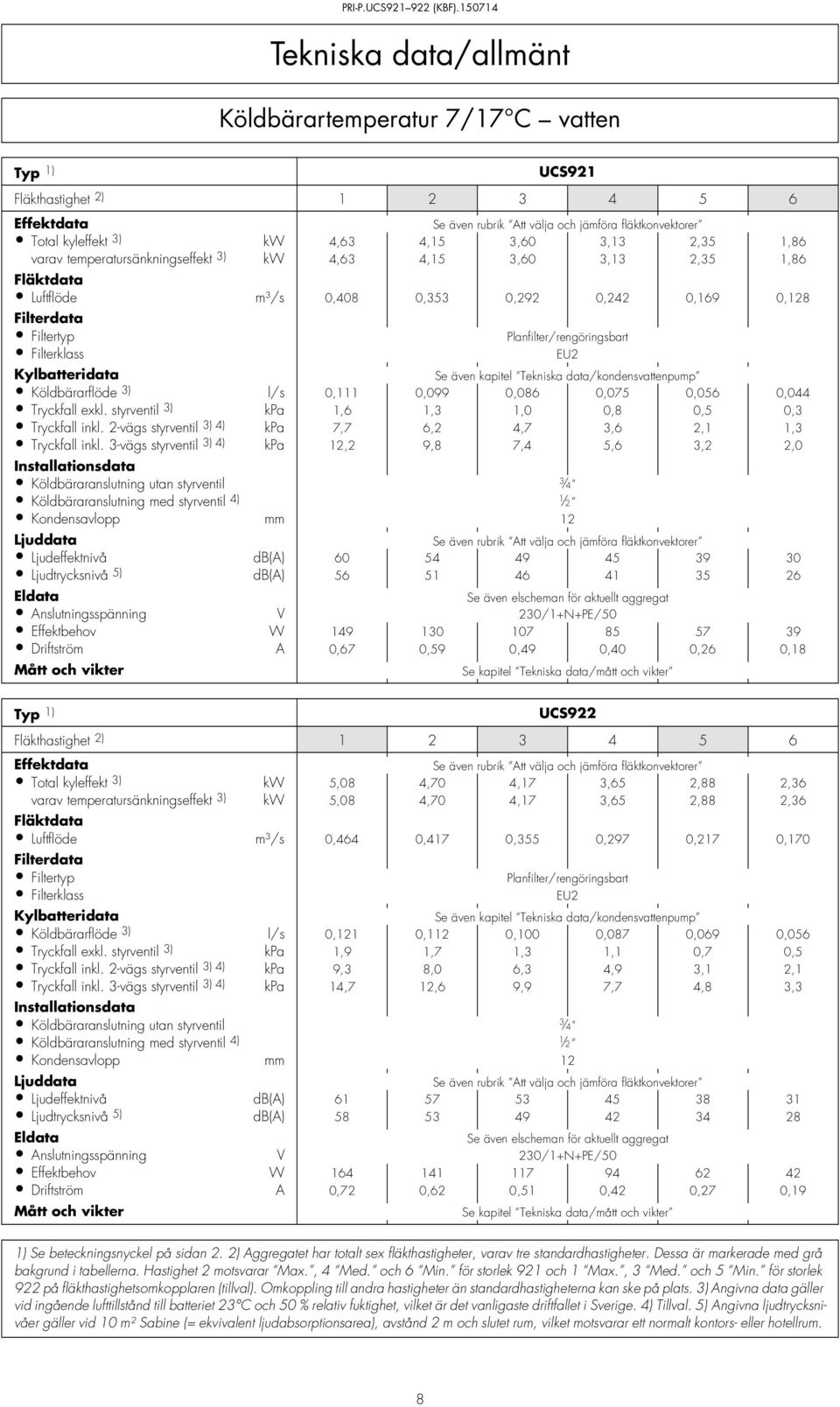

8 Tekniska data/allmänt Köldbärartemperatur 7/17 C vatten Typ 1) UCS921 Fläkthastighet 2) Effektdata Se även rubrik Att välja och jämföra fläktkonvektorer Total kyleffekt 3) kw 4,63 4,15 3,60 3,13 2,35 1,86 varav temperatursänkningseffekt 3) kw 4,63 4,15 3,60 3,13 2,35 1,86 Fläktdata Luftflöde m³/s 0,408 0,353 0,292 0,242 0,169 0,128 Filterdata Filtertyp Planfilter/rengöringsbart Filterklass EU2 Kylbatteridata Se även kapitel Tekniska data/kondensvattenpump Köldbärarflöde 3) l/s 0,111 0,099 0,086 0,075 0,056 0,044 Tryckfall exkl. styrventil 3) kpa 1,6 1,3 1,0 0,8 0,5 0,3 Tryckfall inkl. 2-vägs styrventil 3) 4) kpa 7,7 6,2 4,7 3,6 2,1 1,3 Tryckfall inkl. 3-vägs styrventil 3) 4) kpa 12,2 9,8 7,4 5,6 3,2 2,0 Installationsdata Köldbäraranslutning utan styrventil 3 4 " Köldbäraranslutning med styrventil 4) 1 2 Kondensavlopp mm 12 Ljuddata Se även rubrik Att välja och jämföra fläktkonvektorer Ljudeffektnivå db(a) Ljudtrycksnivå 5) db(a) Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 230/1+N+PE/50 Effektbehov W Driftström A 0,67 0,59 0,49 0,40 0,26 0,18 Mått och vikter Se kapitel Tekniska data/mått och vikter Typ 1) UCS922 Fläkthastighet 2) Effektdata Se även rubrik Att välja och jämföra fläktkonvektorer Total kyleffekt 3) kw 5,08 4,70 4,17 3,65 2,88 2,36 varav temperatursänkningseffekt 3) kw 5,08 4,70 4,17 3,65 2,88 2,36 Fläktdata Luftflöde m³/s 0,464 0,417 0,355 0,297 0,217 0,170 Filterdata Filtertyp Planfilter/rengöringsbart Filterklass EU2 Kylbatteridata Se även kapitel Tekniska data/kondensvattenpump Köldbärarflöde 3) l/s 0,121 0,112 0,100 0,087 0,069 0,056 Tryckfall exkl. styrventil 3) kpa 1,9 1,7 1,3 1,1 0,7 0,5 Tryckfall inkl. 2-vägs styrventil 3) 4) kpa 9,3 8,0 6,3 4,9 3,1 2,1 Tryckfall inkl. 3-vägs styrventil 3) 4) kpa 14,7 12,6 9,9 7,7 4,8 3,3 Installationsdata Köldbäraranslutning utan styrventil 3 4 " Köldbäraranslutning med styrventil 4) 1 2 Kondensavlopp mm 12 Ljuddata Se även rubrik Att välja och jämföra fläktkonvektorer Ljudeffektnivå db(a) Ljudtrycksnivå 5) db(a) Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 230/1+N+PE/50 Effektbehov W Driftström A 0,72 0,62 0,51 0,42 0,27 0,19 Mått och vikter Se kapitel Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Aggregatet har totalt sex fläkthastigheter, varav tre standardhastigheter. Dessa är markerade med grå bakgrund i tabellerna. Hastighet 2 motsvarar Max., 4 Med. och 6 Min. för storlek 921 och 1 Max., 3 Med. och 5 Min. för storlek 922 på fläkthastighetsomkopplaren (tillval). Omkoppling till andra hastigheter än standardhastigheterna kan ske på plats. 3) Angivna data gäller vid ingående lufttillstånd till batteriet 23 C och 50 % relativ fuktighet, vilket är det vanligaste driftfallet i Sverige. 4) Tillval. 5) Angivna ljudtrycksnivåer gäller vid 10 m² Sabine (= ekvivalent ljudabsorptionsarea), avstånd 2 m och slutet rum, vilket motsvarar ett normalt kontors- eller hotellrum. 8

9 Tekniska data/allmänt Köldbärartemperatur 8/18 C vatten Typ 1) UCS921 Fläkthastighet 2) Effektdata Se även rubrik Att välja och jämföra fläktkonvektorer Total kyleffekt 3) kw 4,13 3,71 3,22 2,81 2,12 1,68 varav temperatursänkningseffekt 3) kw 4,13 3,71 3,22 2,81 2,12 1,68 Fläktdata Luftflöde m³/s 0,408 0,353 0,292 0,242 0,169 0,128 Filterdata Filtertyp Planfilter/rengöringsbart Filterklass EU2 Kylbatteridata Se även kapitel Tekniska data/kondensvattenpump Köldbärarflöde 3) l/s 0,099 0,089 0,077 0,067 0,051 0,040 Tryckfall exkl. styrventil 3) kpa 1,3 1,1 0,8 0,7 0,4 0,3 Tryckfall inkl. 2-vägs styrventil 3) 4) kpa 6,2 5,0 3,8 3,0 1,7 1,1 Tryckfall inkl. 3-vägs styrventil 3) 4) kpa 9,7 7,9 5,9 4,6 2,6 1,7 Installationsdata Köldbäraranslutning utan styrventil 3 4 " Köldbäraranslutning med styrventil 4) 1 2 Kondensavlopp mm 12 Ljuddata Se även rubrik Att välja och jämföra fläktkonvektorer Ljudeffektnivå db(a) Ljudtrycksnivå 5) db(a) Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 230/1+N+PE/50 Effektbehov W Driftström A 0,67 0,59 0,49 0,40 0,26 0,18 Mått och vikter Se kapitel Tekniska data/mått och vikter Typ 1) UCS922 Fläkthastighet 2) Effektdata Se även rubrik Att välja och jämföra fläktkonvektorer Total kyleffekt 3) kw 4,53 4,19 3,73 3,27 2,58 2,13 varav temperatursänkningseffekt 3) kw 4,53 4,19 3,73 3,27 2,58 2,13 Fläktdata Luftflöde m³/s 0,464 0,417 0,355 0,297 0,217 0,170 Filterdata Filtertyp Planfilter/rengöringsbart Filterklass EU2 Kylbatteridata Se även kapitel Tekniska data/kondensvattenpump Köldbärarflöde 3) l/s 0,108 0,100 0,089 0,078 0,062 0,051 Tryckfall exkl. styrventil 3) kpa 1,6 1,4 1,1 0,9 0,6 0,4 Tryckfall inkl. 2-vägs styrventil 3) 4) kpa 7,5 6,4 5,1 4,0 2,5 1,7 Tryckfall inkl. 3-vägs styrventil 3) 4) kpa 11,7 10,1 8,0 6,2 3,9 2,6 Installationsdata Köldbäraranslutning utan styrventil 3 4 " Köldbäraranslutning med styrventil 4) 1 2 Kondensavlopp mm 12 Ljuddata Se även rubrik Att välja och jämföra fläktkonvektorer Ljudeffektnivå db(a) Ljudtrycksnivå 5) db(a) Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 230/1+N+PE/50 Effektbehov W Driftström A 0,72 0,62 0,51 0,42 0,27 0,19 Mått och vikter Se kapitel Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Aggregatet har totalt sex fläkthastigheter, varav tre standardhastigheter. Dessa är markerade med grå bakgrund i tabellerna. Hastighet 2 motsvarar Max., 4 Med. och 6 Min. för storlek 921 och 1 Max., 3 Med. och 5 Min. för storlek 922 på fläkthastighetsomkopplaren (tillval). Omkoppling till andra hastigheter än standardhastigheterna kan ske på plats. 3) Angivna data gäller vid ingående lufttillstånd till batteriet 23 C och 50 % relativ fuktighet, vilket är det vanligaste driftfallet i Sverige. 4) Tillval. 5) Angivna ljudtrycksnivåer gäller vid 10 m² Sabine (= ekvivalent ljudabsorptionsarea), avstånd 2 m och slutet rum, vilket motsvarar ett normalt kontors- eller hotellrum. 9

10 Tekniska data/allmänt Köldbärartemperatur 10/20 C vatten Typ 1) UCS921 Fläkthastighet 2) Effektdata Se även rubrik Att välja och jämföra fläktkonvektorer Total kyleffekt 3) kw 3,06 2,76 2,41 2,12 1,62 1,29 varav temperatursänkningseffekt 3) kw 3,06 2,76 2,41 2,12 1,62 1,29 Fläktdata Luftflöde m³/s 0,408 0,353 0,292 0,242 0,169 0,128 Filterdata Filtertyp Planfilter/rengöringsbart Filterklass EU2 Kylbatteridata Se även kapitel Tekniska data/kondensvattenpump Köldbärarflöde 3) l/s 0,073 0,066 0,058 0,051 0,039 0,031 Tryckfall exkl. styrventil 3) kpa 0,8 0,6 0,5 0,4 0,2 0,2 Tryckfall inkl. 2-vägs styrventil 3) 4) kpa 3,5 2,8 2,2 1,7 0,9 0,7 Tryckfall inkl. 3-vägs styrventil 3) 4) kpa 5,4 4,4 3,4 2,6 1,5 1,0 Installationsdata Köldbäraranslutning utan styrventil 3 4 " Köldbäraranslutning med styrventil 4) 1 2 Kondensavlopp mm 12 Ljuddata Se även rubrik Att välja och jämföra fläktkonvektorer Ljudeffektnivå db(a) Ljudtrycksnivå 5) db(a) Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 230/1+N+PE/50 Effektbehov W Driftström A 0,67 0,59 0,49 0,40 0,26 0,18 Mått och vikter Se kapitel Tekniska data/mått och vikter Typ 1) UCS922 Fläkthastighet 2) Effektdata Se även rubrik Att välja och jämföra fläktkonvektorer Total kyleffekt 3) kw 3,34 3,11 2,78 2,45 1,96 1,62 varav temperatursänkningseffekt 3) kw 3,34 3,11 2,78 2,45 1,96 1,62 Fläktdata Luftflöde m³/s 0,464 0,417 0,355 0,297 0,217 0,170 Filterdata Filtertyp Planfilter/rengöringsbart Filterklass EU2 Kylbatteridata Se även kapitel Tekniska data/kondensvattenpump Köldbärarflöde 3) l/s 0,080 0,074 0,066 0,058 0,047 0,039 Tryckfall exkl. styrventil 3) kpa 0,9 0,8 0,6 0,5 0,3 0,2 Tryckfall inkl. 2-vägs styrventil 3) 4) kpa 4,1 3,6 2,8 2,2 1,4 0,9 Tryckfall inkl. 3-vägs styrventil 3) 4) kpa 6,4 5,6 4,4 3,5 2,2 1,5 Installationsdata Köldbäraranslutning utan styrventil 3 4 " Köldbäraranslutning med styrventil 4) 1 2 Kondensavlopp mm 12 Ljuddata Se även rubrik Att välja och jämföra fläktkonvektorer Ljudeffektnivå db(a) Ljudtrycksnivå 5) db(a) Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 230/1+N+PE/50 Effektbehov W Driftström A 0,72 0,62 0,51 0,42 0,27 0,19 Mått och vikter Se kapitel Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Aggregatet har totalt sex fläkthastigheter, varav tre standardhastigheter. Dessa är markerade med grå bakgrund i tabellerna. Hastighet 2 motsvarar Max., 4 Med. och 6 Min. för storlek 921 och 1 Max., 3 Med. och 5 Min. för storlek 922 på fläkthastighetsomkopplaren (tillval). Omkoppling till andra hastigheter än standardhastigheterna kan ske på plats. 3) Angivna data gäller vid ingående lufttillstånd till batteriet 23 C och 50 % relativ fuktighet, vilket är det vanligaste driftfallet i Sverige. 4) Tillval. 5) Angivna ljudtrycksnivåer gäller vid 10 m² Sabine (= ekvivalent ljudabsorptionsarea), avstånd 2 m och slutet rum, vilket motsvarar ett normalt kontors- eller hotellrum. 10

11 Tekniska data/arbetsområden Typ UCS Min. Kylbatteri Max. Ingående lufttemperatur C Ingående relativ luftfuktighet %RH 1 80 Köldbärartemperatur in C 5 20 Köldbärartemperatur ut C 25 Tryckklass PN 10 Tekniska data/kondensvattenpump 2 % max. 850 Max. kondensvattenflöde l/h 30 Max. lyfthöjd 1) mm 850 vid kondensvattenflöde 15 l/h Ljudeffektnivå db(a) 39 vid kondensvattenflöde 15 l/h 1) Mätt från underkant av aggregatet. 11

12 Tekniska data/mått och vikter Ø Köldbärare in 2 Köldbärare ut 3 Elutrustning 4 Kondensavlopp 5 Hål för kabelgenomföring (styrkabel) 6 Hål för kabelgenomföring (kraftkabel) 7 Öppning Ø 150 mm för eventuell distribution av behandlad luft till angränsande utrymme. Stos Ø 148 mm ingår (bipackad) 8 Öppning Ø 100 mm med lock för eventuell anslutning av lokalens tilluftssystem till konvektorn. Stos Ø 98 mm ingår (bipackad) Typ UCS921 UCS922 Vikt kg 45,0 45,0 12

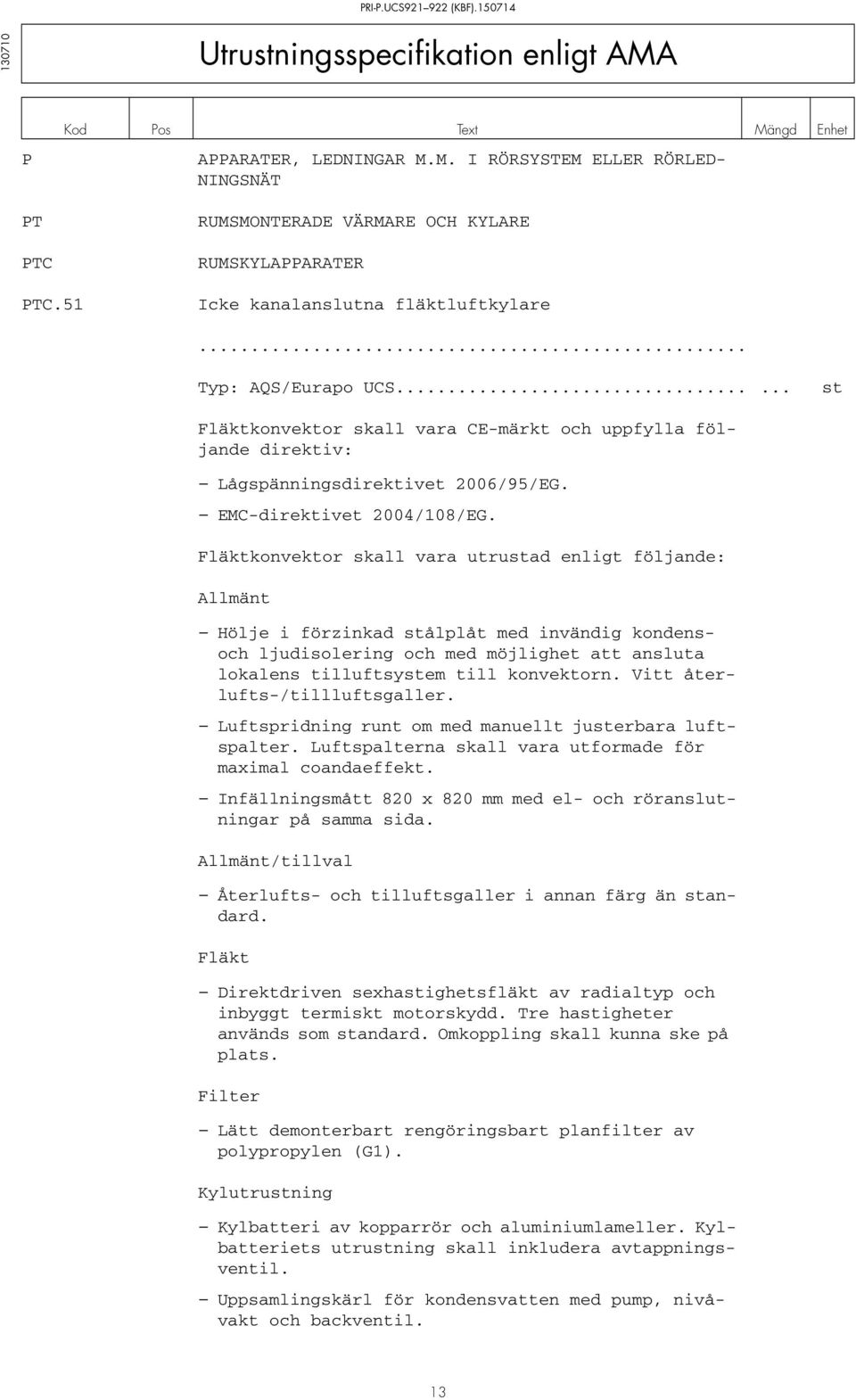

13 Utrustningsspecifikation enligt AMA P PT PTC Kod Pos Text Mängd Enhet APPARATER, LEDNINGAR M.M. I RÖRSYSTEM ELLER RÖRLED- NINGSNÄT RUMSMONTERADE VÄRMARE OCH KYLARE RUMSKYLAPPARATER PTC.51 Icke kanalanslutna fläktluftkylare... Typ: AQS/Eurapo UCS st Fläktkonvektor skall vara CE-märkt och uppfylla följande direktiv: Lågspänningsdirektivet 2006/95/EG. EMC-direktivet 2004/108/EG. Fläktkonvektor skall vara utrustad enligt följande: Allmänt Hölje i förzinkad stålplåt med invändig kondensoch ljudisolering och med möjlighet att ansluta lokalens tilluftsystem till konvektorn. Vitt återlufts-/tillluftsgaller. Luftspridning runt om med manuellt justerbara luftspalter. Luftspalterna skall vara utformade för maximal coandaeffekt. Infällningsmått 820 x 820 mm med el- och röranslutningar på samma sida. Allmänt/tillval Återlufts- och tilluftsgaller i annan färg än standard. Fläkt Direktdriven sexhastighetsfläkt av radialtyp och inbyggt termiskt motorskydd. Tre hastigheter används som standard. Omkoppling skall kunna ske på plats. Filter Lätt demonterbart rengöringsbart planfilter av polypropylen (G1). Kylutrustning Kylbatteri av kopparrör och aluminiumlameller. Kylbatteriets utrustning skall inkludera avtappningsventil. Uppsamlingskärl för kondensvatten med pump, nivåvakt och backventil. 13

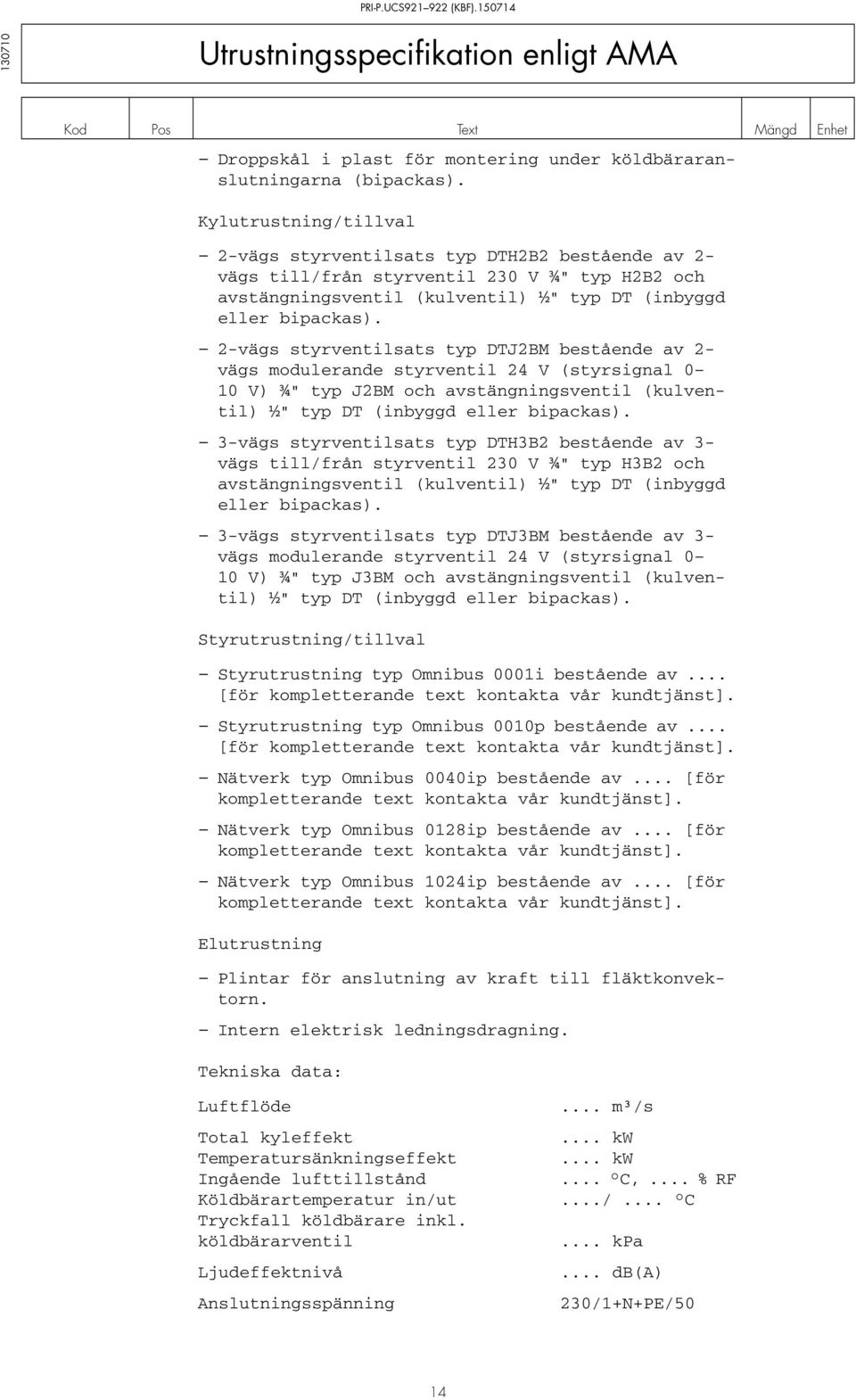

14 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Droppskål i plast för montering under köldbäraranslutningarna (bipackas). Kylutrustning/tillval 2-vägs styrventilsats typ DTH2B2 bestående av 2- vägs till/från styrventil 230 V ¾" typ H2B2 och avstängningsventil (kulventil) ½" typ DT (inbyggd eller bipackas). 2-vägs styrventilsats typ DTJ2BM bestående av 2- vägs modulerande styrventil 24 V (styrsignal 0 10 V) ¾" typ J2BM och avstängningsventil (kulventil) ½" typ DT (inbyggd eller bipackas). 3-vägs styrventilsats typ DTH3B2 bestående av 3- vägs till/från styrventil 230 V ¾" typ H3B2 och avstängningsventil (kulventil) ½" typ DT (inbyggd eller bipackas). 3-vägs styrventilsats typ DTJ3BM bestående av 3- vägs modulerande styrventil 24 V (styrsignal 0 10 V) ¾" typ J3BM och avstängningsventil (kulventil) ½" typ DT (inbyggd eller bipackas). Styrutrustning/tillval Styrutrustning typ Omnibus 0001i bestående av... [för kompletterande text kontakta vår kundtjänst]. Styrutrustning typ Omnibus 0010p bestående av... [för kompletterande text kontakta vår kundtjänst]. Nätverk typ Omnibus 0040ip bestående av... [för kompletterande text kontakta vår kundtjänst]. Nätverk typ Omnibus 0128ip bestående av... [för kompletterande text kontakta vår kundtjänst]. Nätverk typ Omnibus 1024ip bestående av... [för kompletterande text kontakta vår kundtjänst]. Elutrustning Plintar för anslutning av kraft till fläktkonvektorn. Intern elektrisk ledningsdragning. Tekniska data: Luftflöde... m³/s Total kyleffekt... kw Temperatursänkningseffekt... kw Ingående lufttillstånd... C,... % RF Köldbärartemperatur in/ut.../... C Tryckfall köldbärare inkl. köldbärarventil... kpa Ljudeffektnivå... db(a) Anslutningsspänning 230/1+N+PE/50 14

15 Tillval/allmänt Installationsdetaljer Återlufts- och tilluftsgaller i annan färg än standard 1) Bipackas. 15

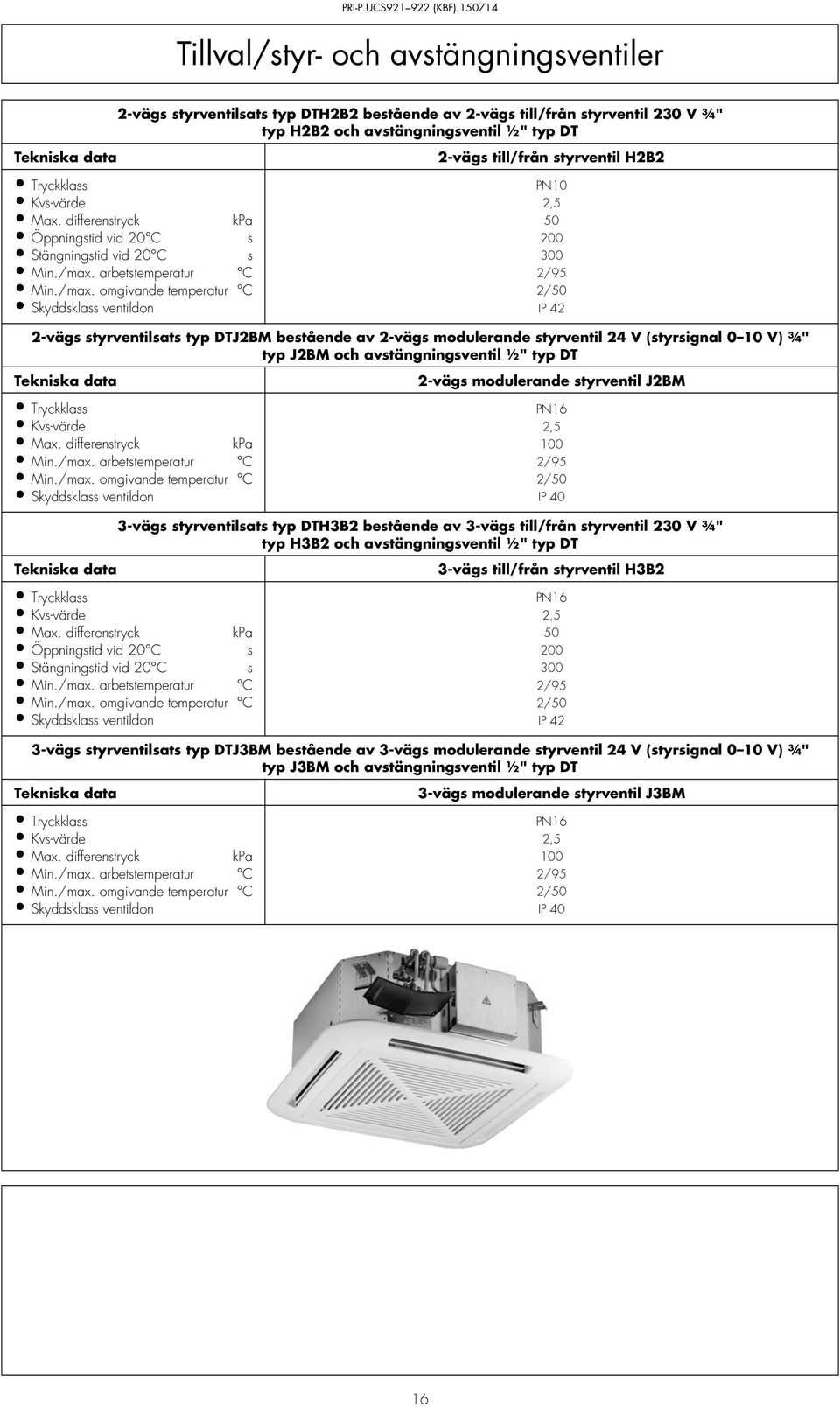

16 Tillval/styr- och avstängningsventiler 2-vägs styrventilsats typ DTH2B2 bestående av 2-vägs till/från styrventil 230 V ¾" typ H2B2 och avstängningsventil ½" typ DT Tekniska data 2-vägs till/från styrventil H2B2 Tryckklass PN10 Kvs-värde 2,5 Max. differenstryck kpa 50 Öppningstid vid 20 C s 200 Stängningstid vid 20 C s 300 Min./max. arbetstemperatur C 2/95 Min./max. omgivande temperatur C 2/50 Skyddsklass ventildon IP 42 2-vägs styrventilsats typ DTJ2BM bestående av 2-vägs modulerande styrventil 24 V (styrsignal 0 10 V) ¾" typ J2BM och avstängningsventil ½" typ DT Tekniska data 2-vägs modulerande styrventil J2BM Tryckklass PN16 Kvs-värde 2,5 Max. differenstryck kpa 100 Min./max. arbetstemperatur C 2/95 Min./max. omgivande temperatur C 2/50 Skyddsklass ventildon IP 40 3-vägs styrventilsats typ DTH3B2 bestående av 3-vägs till/från styrventil 230 V ¾" typ H3B2 och avstängningsventil ½" typ DT Tekniska data 3-vägs till/från styrventil H3B2 Tryckklass PN16 Kvs-värde 2,5 Max. differenstryck kpa 50 Öppningstid vid 20 C s 200 Stängningstid vid 20 C s 300 Min./max. arbetstemperatur C 2/95 Min./max. omgivande temperatur C 2/50 Skyddsklass ventildon IP 42 3-vägs styrventilsats typ DTJ3BM bestående av 3-vägs modulerande styrventil 24 V (styrsignal 0 10 V) ¾" typ J3BM och avstängningsventil ½" typ DT Tekniska data 3-vägs modulerande styrventil J3BM Tryckklass PN16 Kvs-värde 2,5 Max. differenstryck kpa 100 Min./max. arbetstemperatur C 2/95 Min./max. omgivande temperatur C 2/50 Skyddsklass ventildon IP 40 16

17 Tillval/styrutrustning/Omnibus Allmänt Omnibus är ett flexibelt mikroprocessorbaserat system för styrning av fläktkonvektorer. Systemet finns i flera olika konfigurationer och utföranden. System för enskilda fläktkonvektorer med inbyggd mikroprocessor och inbyggd eller separat manöverpanel för montering på vägg. Mikroprocessorerna i detta system finns dels i standardutförande, dels i utförande för Modbus. System för upp till 10 parallellstyrda fläktkonvektorer (en masterenhet och övriga slavenheter), vardera med inbyggd mikroprocessorer anslutna i ett RS485 nätverk (max. 500 m) till en gemensam separat analog eller digital Omnibus manöverpanel för montering på vägg. Mikroprocessorerna i detta system finns dels i standardutförande, dels i utförande för Modbus. Nätverk för upp till 40 st individuellt styrda fläktkonvektorer, vardera med inbyggd mikroprocessor och med inbyggd eller separat manöverpanel för montering på vägg, anslutna i ett RS485 nätverk (max. 500 m) till en gemensam separat manöverpanel typ Manager OC436 för montering på vägg. Webbaserat nätverk för upp till 1024 individuellt styrda fläktkonvektorer i 8 undersystem med 128 enheter i varje system, vardera enheten med inbyggd mikroprocessor och med inbyggd eller separat manöverpanel för montering på vägg, anslutna i ett BMS-system (Ethernet eller LON). Styrutrustning typ Omnibus 0001i för styrning av en fläktkonvektor Exempel på vanliga komponentkombinationer. För komplett information om möjliga alternativ, se rubrik Omnibus/beteckningsnyckel Mikroprocessor ONU10 Manöverpanel OC736 ONU10 + OC736 Inbyggd mikroprocessor typ ONU10 utförd för styrning av 2- eller 3-vägs till/från styrventil/-er i 2-rörssystem (kyla eller värme) eller 4-rörssystem (kyla och värme). + Separat analog manöverpanel typ OC736 för montering på vägg med inbyggd temperaturgivare och reglage för inställning av rumstemperatur, inställning av fläkthastighet (max, med, min eller auto) och inställning av driftssätt (kyla eller värme). Mikroprocessor OPU10 Manöverpanel OC736 OPU10 + OC736 Lika ONU10 + OC736 men med mikroprocessorn i utförande för Modbus. Mikroprocessor ONU10 Manöverpanel OC236 ONU10 + OC236 Inbyggd mikroprocessor typ ONU10 utförd för styrning av 2- eller 3-vägs till/från styrventil/-er i 2-rörssystem (kyla eller värme) eller 4-rörssystem (kyla och värme). + Separat digital manöverpanel typ OC236 för montering på vägg med inbyggd temperaturgivare och reglage för inställning av rumstemperatur, inställning av fläkthastighet (max, med, min eller auto) och inställning av driftssätt (kyla eller värme). Mikroprocessor OPU10 Manöverpanel OC236 OPU10 + OC236 Lika ONU10 + OC236 men med mikroprocessorn i utförande för Modbus. 17

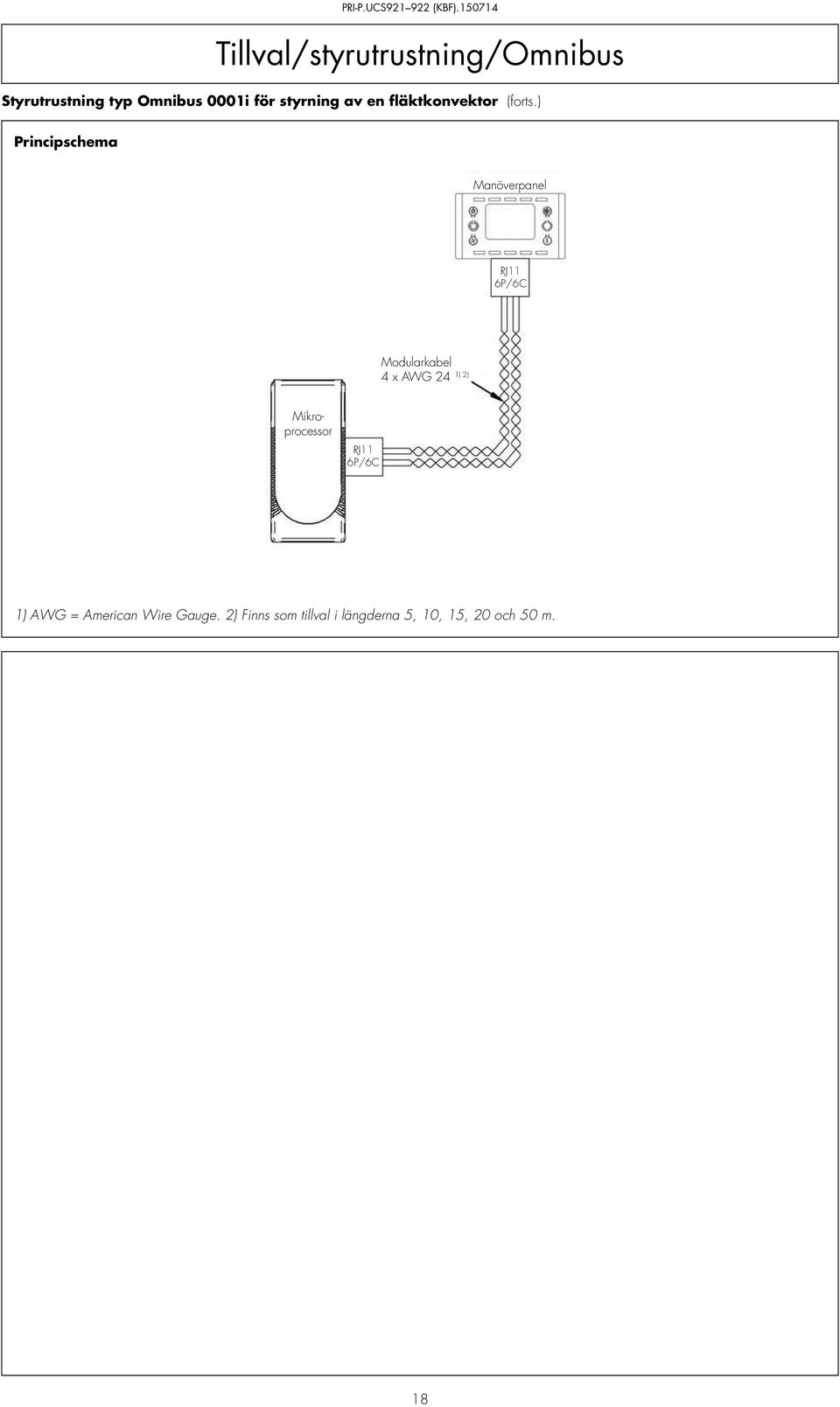

18 Tillval/styrutrustning/Omnibus Styrutrustning typ Omnibus 0001i för styrning av en fläktkonvektor (forts.) Principschema Manöverpanel RJ11 6P/6C Modularkabel 1) 2) 4 x AWG 24 Mikroprocessor RJ11 6P/6C 1) AWG = American Wire Gauge. 2) Finns som tillval i längderna 5, 10, 15, 20 och 50 m. 18

19 Tillval/styrutrustning/Omnibus Styrning typ Omnibus 0010p för parallellstyrning av upp till 10 fläktkonvektorer i samma zon Exempel på vanliga komponentkombinationer. För komplett information om möjliga alternativ, se rubrik Omnibus/beteckningsnyckel Mikroprocessor ONU10 Manöverpanel OC736 (2 till 10 x ONU10) + OC736 En inbyggd mikroprocessor per fläktkonvektor typ ONU10 utförd för styrning av 2- eller 3-vägs till/från styrventil/-er i 2-rörssystem (kyla eller värme) eller 4-rörssystem (kyla och värme). + En separat gemensam analog manöverpanel typ OC736 för montering på vägg med inbyggd temperaturgivare och reglage för inställning av rumstemperatur, inställning av fläkthastighet (max, med, min eller auto) och inställning av driftssätt (kyla eller värme). Mikroprocessor OPU10 Manöverpanel OC736 (2 till 10 x OPU10) + OC736 Lika 2 10 x ONU10 + OC736 men med mikroprocessorn i utförande för Modbus. Mikroprocessor ONU10 Manöverpanel OC236 (2 till 10 x ONU10) + OC236 En inbyggd mikroprocessor per fläktkonvektor typ ONU10 utförd för styrning av 2- eller 3-vägs till/från styrventil/-er i 2-rörssystem (kyla eller värme) eller 4-rörssystem (kyla och värme). + En separat gemensam digital manöverpanel typ OC236 för montering på vägg med inbyggd temperaturgivare och reglage för inställning av rumstemperatur, inställning av fläkthastighet (max, med, min eller auto) och inställning av driftssätt (kyla eller värme). RS485-nätverk. Mikroprocessor OPU10 Manöverpanel OC236 (2 till 10 x OPU10) + OC236 Lika 2 10 x ONU10 + OC236 men med mikroprocessorn i utförande för Modbus. Principschema RS485 nätverk (lokalt) (max. 500 m) Manöverpanel Partvinnad styrkabel 2 x AWG 24 1) RJ11 6P/6C J6 slave J6 slave J6 slave Modularkabel 1) 2) 4 x AWG 24 Slavenhet 2 Slavenhet 1 Mikroprocessor Mikroprocessor Mikroprocessor Masterenhet RJ11 6P/6C Max. 9 st slavenheter 1) AWG = American Wire Gauge. 2) Finns som tillval i längderna 5, 10, 15, 20 och 50 m. 19

20 Tillval/styrutrustning/Omnibus Nätverk typ Omnibus 0040ip med upp till 40 individuellt eller parallellt styrda fläktkonvektorer Exempel på vanliga komponentkombinationer. För komplett information om möjliga alternativ, se rubrik Omnibus/beteckningsnyckel Övergripande manöverpanel Manager OC436 Mikroprocessor OPU10 Manöverpanel OC736 Manöverpanel OC236 Utrustning per fläktkonvektor (kan blandas i samma nätverk): Inbyggd mikroprocessor typ OPU10 utförd för styrning av 2- eller 3-vägs till/från styrventil/-er i 2-rörssystem (kyla eller värme) eller 4-rörssystem (kyla och värme). + Separat analog manöverpanel typ OC736 för montering på vägg med inbyggd temperaturgivare och reglage för inställning av rumstemperatur, inställning av fläkthastighet (max, med, min eller auto) och inställning av driftssätt (kyla eller värme). Manöverpanelen kan även användas för grupper av fläktkonvektorer (max. 10 st/grupp). alternativt Inbyggd mikroprocessor typ OPU10 utförd för styrning av 2- eller 3-vägs till/från styrventil/-er i 2-rörssystem (kyla eller värme) eller 4-rörssystem (kyla och värme). + Separat digital manöverpanel typ OC236 för montering på vägg med inbyggd temperaturgivare och reglage för inställning av rumstemperatur, inställning av fläkthastighet (max, med, min eller auto) och inställning av driftssätt (kyla eller värme). Manöverpanelen kan även användas för grupper av fläktkonvektorer (max. 10 st/grupp). Gemensam utrustning: En gemensam övergripande manöverpanel typ Omnibus Manager OC436. RS485-nätverk Principschema RS485 nätverk (Modbus) (max. 500 m) Skärmad partvinnad styrkabel 2 x AWG 24 1) L- L+ + GND L- L+ + GND L- L+ + GND RJ11 6P/6C Skärmad modularkabel 4 x AWG 24 RJ11 6P/4C Övergripande manöverpanel Manager 1) 2) Upp till totalt 40 enheter Mikroprocessor Mikroprocessor Enhet 3 Enhet 2 Mikroprocessor Enhet 1 1) AWG = American Wire Gauge. 2) Finns som tillval i längderna 5, 10, 15, 20 och 50 m. Manöverpanel Manöverpanel 20

21 Tillval/styrutrustning/Omnibus Nätverk typ Omnibus 0128ip med upp till 128 och nätverk typ Omnibus 1024ip med upp till 1024 individuellt eller parallellt styrda fläktkonvektorer (8 x 128) Exempel på vanliga komponentkombinationer. För komplett information om möjliga alternativ, se rubrik Omnibus/beteckningsnyckel Webbserver OCB10 TCP/IP-konverter LON-konverter OCB20 Mikroprocessor OPU10 Mikroprocessor OPU11 Manöverpanel OC736 Manöverpanel OC236 Utrustning per fläktkonvektor (kan blandas i samma nätverk): Inbyggd mikroprocessor typ OPU10 utförd för styrning av 2- eller 3-vägs till/från styrventil/-er i 2-rörssystem (kyla eller värme) eller 4-rörssystem (kyla och värme). + Separat analog manöverpanel typ OC736 för montering på vägg med inbyggd temperaturgivare och reglage för inställning av rumstemperatur, inställning av fläkthastighet (max, med, min eller auto) och inställning av driftssätt (kyla eller värme). Manöverpanelen kan även användas för grupper av fläktkonvektorer (max. 10 st/grupp). alternativt Inbyggd mikroprocessor typ OPU10 utförd för styrning av 2- eller 3-vägs till/från styrventil/-er i 2-rörssystem (kyla eller värme) eller 4-rörssystem (kyla och värme). + Separat digital manöverpanel typ OC236 för montering på vägg med inbyggd temperaturgivare och reglage för inställning av rumstemperatur, inställning av fläkthastighet (max, med, min eller auto) och inställning av driftssätt (kyla eller värme). Manöverpanelen kan även användas för grupper av fläktkonvektorer (max. 10 st/grupp). Gemensam utrustning: Webbserver typ Omnibus OCB10 Ethernet TCP/IP-konverter (1 konverter per 128 fläktkonvektorer) LON-konverter (1 konverter per 10 fläktkonvektorer) RS485-nätverk. Principschema för nätverk typ 0128ip med upp till 128 individuellt eller parallellt styrda fläktkonvektorer RS485 nätverk (Modbus) max. 128 st enheter max. 500 m Webbserver Mikroprocessor Mikroprocessor 21

22 Tillval/styrutrustning/Omnibus Nätverk typ Omnibus 0128ip med upp till 128 och nätverk typ Omnibus 1024ip med upp till 1024 individuellt eller parallellt styrda fläktkonvektorer (8 x 128) (forts.) Principschema för nätverk typ 1024ip med upp till 1024 (8 x 128) individuellt eller parallellt styrda fläktkonvektorer Webbserver Ethernet TCP/IP TCP/IP RS485 konverter RS485 nätverk (Modbus) max. 128 st enheter per konverter max. 500 m RS485 nätverk (Modbus) max. 128 st enheter per konverter max. 500 m Max. 8 st konvertrar TCP/IP RS485 konverter Mikroprocessor Mikroprocessor Mikroprocessor Mikroprocessor 22

23 Omnibus/beteckningsnyckel/allmänt PRI-P.UCS (KBF) Tillval/styrutrustning/Omnibus Typ av mikroprocessor enligt separat beteckningsnyckel (se nedan) ONV10 + OC236 Typ av manöverpanel enligt separat beteckningsnyckel (se nedan) Omnibus/beteckningsnyckel/mikroprocessorer ONV10 O=Omnibus N = Power Omnibus mikroprocessor utan Modbus P = Power Omnibus mikroprocessor med Modbus B = Power Omnibus mikroprocessor med Modbus för fläktkonvektorer med EC-fläkt/-ar V = Utförande för fläktkonvektorer typ CH/CV/SH/SV Notering: U = Utförande för fläktkonvektorer typ UCS De oftast valda alternativen T = Utförande för fläktkonvektorer typ EBH indikeras med fet stil Typ av kretskort 1 = Kretskort med relä/-er 230 V för till/från styrventil/-er + Ingång för extern till-/frånkoppling av energispardrift + Ingång för extern start/stopp av fläktkonvektorn + Ingång för lokalt nätverk (RS485) 1) 2 = Kretskort för modulerande styrventil/-er (0 10 Vdc) + Transformator 230/24 V för modulerande styrventil/-er + Ingång för extern till-/frånkoppling av energispardrift + Ingång för extern start/stopp av fläktkonvektorn + Ingång för lokalt nätverk (RS485) 1) 3 = Kretskort med relä/-er 230 V för till/från styrventil-/er + Relä 230 V för elvärme + Ingång för extern till-/frånkoppling av energispardrift + Ingång för extern start/stopp av fläktkonvektorn + Ingång för lokalt nätverk (RS485) 1) 4 = Kretskort för modulerande styrventil-/er (0 10 Vdc) + Transformator 230/24 V för modulerande styrventil/-er + Relä 230 V för elvärme + Ingång för extern till-/frånkoppling av energispardrift + Ingång för extern start/stopp av fläktkonvektorn + Ingång för lokalt nätverk (RS485) 1) 5 = Kretskort med relä/-er 230 V för till/från styrventil-/er + Ingång för extern till-/frånkoppling av energispardrift + Ingång för extern start/stopp av fläktkonvektorn + Ingång för lokalt nätverk (RS485) 1) + Extra kretskort med reläer för stängning av uteluftsspjäll vid frysrisk, för summalarm vid givar- eller motorfel, för start/stopp av extern fläkt för ventilation och för styrning av 24 V till/från styrventil/-er alternativt driftindikering 6 = Kretskort för modulerande styrventil-/er (0 10 Vdc) + Transformator 230/24 V för modulerande styrventil/-er + Ingång för extern till-/frånkoppling av energispardrift + Ingång för extern start/stopp av fläktkonvektorn + Ingång för lokalt nätverk (RS485) 1) + Extra kretskort med reläer för stängning av uteluftsspjäll vid frysrisk, för summalarm vid givar- eller motorfel, för start/stopp av extern fläkt för ventilation och för styrning av 24 V till/från styrventil/-er alternativt driftindikering 7 = Kretskort med relä/-er 230 V för till/från styrventil-/er + Relä 230 V för elvärme + Ingång för extern till-/frånkoppling av energispardrift + Ingång för extern start/stopp av fläktkonvektorn + Ingång för lokalt nätverk (RS485) 1) + Extra kretskort med reläer för stängning av uteluftsspjäll vid frysrisk, för summalarm vid givar- eller motorfel, för start/stopp av extern fläkt för ventilation och för styrning av 24 V till/från styrventil/-er alternativt driftindikering 8 = Kretskort för modulerande styrventil-/er (0 10 Vdc) + Transformator 230/24 V för modulerande styrventil/-er + Relä 230 V för elvärme + Ingång för extern till-/frånkoppling av energispardrift + Ingång för extern start/stopp av fläktkonvektorn + Ingång för lokalt nätverk (RS485) 1) + Extra kretskort med reläer för stängning av uteluftsspjäll vid frysrisk, för summalarm vid givar- eller motorfel, för start/stopp av extern fläkt för ventilation och för styrning av 24 V till/från styrventil/-er alternativt driftindikering Typ av givare 0 = Ingen givare (ingen givare för styrning av rumstemperaturen ingår i detta utförande bör kombineras med manöverpanel med inbyggd givare för styrning av rumstemperatur). 1 = Givare (AS) i återluften för styrning av rumstemperaturen och för larm vid låg ingående lufttemperatur 2 = Givare (WS) på ingående gemensam köld-/värmebärarledning för automatisk omkoppling kyla eller värme (2-rörssystem) 2) alternativt i kylbatteriet för blockering av fläkten vid värmedrift (modifierat 4-rörssystem där mikroprocessorn styr intern kylfunktion och extern värmefunktion) 3) (ingen givare för styrning av rumstemperaturen ingår i detta utförande bör kombineras med manöverpanel med inbyggd givare för styrning av rumstemperatur). 3 = Givare (CS) i tilluften för larm vid utebliven kyla eller värme (ingen givare för styrning av rumstemperaturen ingår i detta utförande bör kombineras med manöverpanel med inbyggd givare för styrning av rumstemperatur). 4 = Givare (AS) i återluften för styrning av rumstemperaturen och för larm vid låg ingående lufttemperatur + Givare (WS) på ingående gemensam köld-/värmebärarledning för automatisk omkoppling kyla eller värme (2-rörssystem) 2) alternativt i kylbatteriet för blockering av fläkten vid värmedrift (modifierat 4-rörssystem där mikroprocessorn styr intern kylfunktion och extern värmefunktion) 3) + Givare (CS) i tillluften för larm vid utebliven kyla eller värme 5 = Givare (AS) i återluften för styrning av rumstemperaturen och för larm vid låg ingående lufttemperatur + Givare (WS) på ingående gemensam köld-/värmebärarledning för automatisk omkoppling kyla eller värme (2-rörssystem) 2) alternativt i kylbatteriet för blockering av fläkten vid värmedrift (modifierat 4-rörssystem där mikroprocessorn styr intern kylfunktion och extern värmefunktion) 3) 6 = Givare (WS) på ingående gemensam köld-/värmebärarledning för automatisk omkoppling kyla eller värme (2-rörssystem) 2) alternativt i kylbatteriet för blockering av fläkten vid värmedrift (modifierat 4-rörssystem där mikroprocessorn styr intern kylfunktion och extern värmefunktion) 3) + Givare (CS) i tilluften för larm vid utebliven kyla eller värme (ingen givare för styrning av rumstemperaturen ingår i detta utförande bör kombineras med manöverpanel med inbyggd givare för styrning av rumstemperatur). 7 = Givare (AS) i återluften för styrning av rumstemperaturen och för larm vid låg ingående lufttemperatur + Givare (CS) i tilluften för larm vid utebliven kyla eller värme 1) Då kretskortet är utfört för Modbus ingår även ingång för extern kontakt kyla/värme 2) I 2-rörssystem är fläktkonvektorns köld-/värmebärarkrets gemensam. Temperaturen på inkommande media definierar aktuellt driftsätt (låg temperatur = kyldrift och hög temperatur = värmedrift) 3) I 4-rörssystem styr mikroprocessorn internt värmebatteri och i modifierat 4-rörssystem styr mikroprocessorn externt värmebatteri 23

24 Omnibus/beteckningsnyckel/manöverpaneler PRI-P.UCS (KBF) Tillval/styrutrustning/Omnibus O = Omnibus C = Manöverpanel för fläktkonvektorer med standardfläktar Typ av manöverpanel 1 = Saknar funktion 2 = Digitalt utförande med display och inbyggd givare för styrning av rumstemperatur 3 = Digitalt utförande med display och inbyggda givare för styrning av rumstemperatur och relativ fuktighet 4 = Digitalt utförande typ Manager med display, inbyggd givare för styrning av rumstemperatur och övergripande styrning av upp till 40 fläktkonvektorer 5 = Saknar funktion 6 = Utförande med inbyggd givare för styrning av rumstemperatur utan display 7 = Analogt utförande med inbyggd givare för styrning av rumstemperatur utan display Färg 1 = Vit 2 = Grå 3 = Vit med Eurapo logotype 4 = Grå med Eurapo logotype Placering 1 = Manöverpanel för inbyggnad i fläktkonvektorer med röranslutningar på höger sida (manöverpanelen på vänster sida) 2 = Manöverpanel för inbyggnad i fläktkonvektorer med röranslutningar på vänster sida (manöverpanelen på höger sida) 3 = Saknar funktion 4 = Saknar funktion 5 = Separat manöverpanel för infälld montering i vägg 6 = Separat manöverpanel för utanpåliggande montering på vägg 7 = Infraröd mottagare infälld i fläktkonvektorns hölje OC236 Notering: De oftast valda alternativen indikeras med fet stil 24

25 25

26 26

27 27

28 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 28
