Din manual SHARP AR-M310

Transkript

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för SHARP AR- M310. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

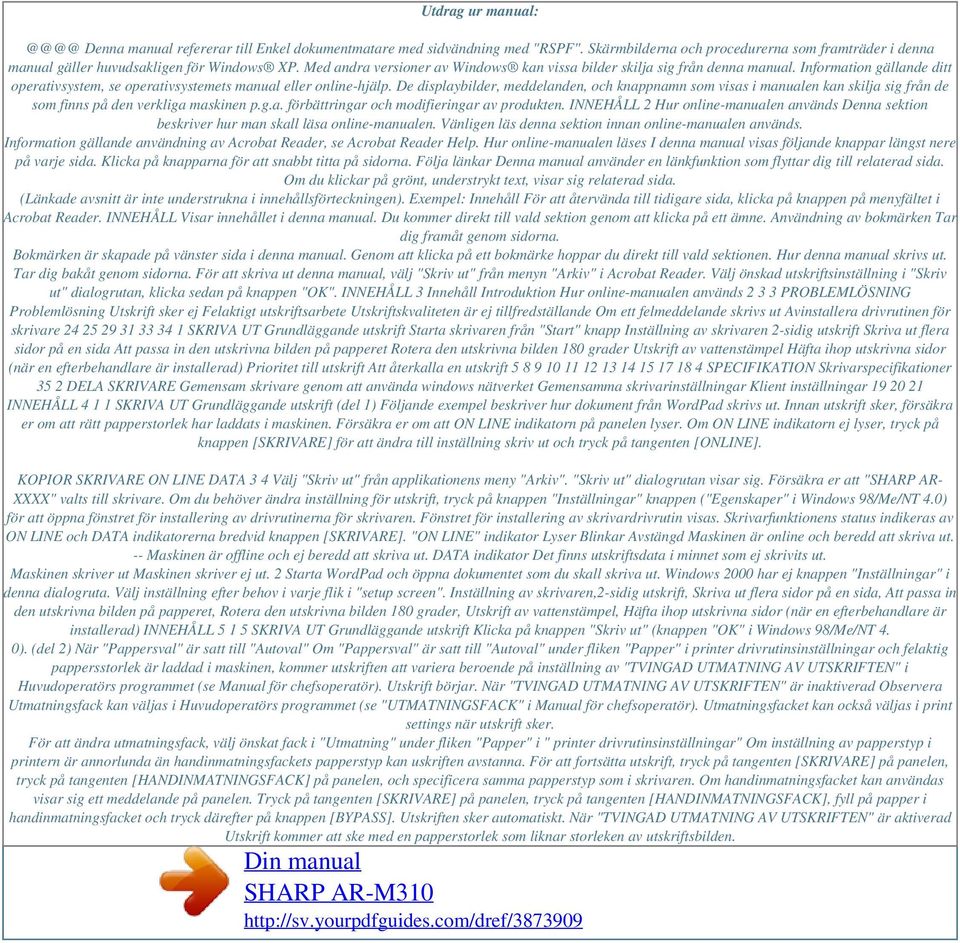

2 Utdrag ur manual: Denna manual refererar till Enkel dokumentmatare med sidvändning med "RSPF". Skärmbilderna och procedurerna som framträder i denna manual gäller huvudsakligen för Windows XP. Med andra versioner av Windows kan vissa bilder skilja sig från denna manual. Information gällande ditt operativsystem, se operativsystemets manual eller online-hjälp. De displaybilder, meddelanden, och knappnamn som visas i manualen kan skilja sig från de som finns på den verkliga maskinen p.g.a. förbättringar och modifieringar av produkten. INNEHÅLL 2 Hur online-manualen används Denna sektion beskriver hur man skall läsa online-manualen. Vänligen läs denna sektion innan online-manualen används. Information gällande användning av Acrobat Reader, se Acrobat Reader Help. Hur online-manualen läses I denna manual visas följande knappar längst nere på varje sida. Klicka på knapparna för att snabbt titta på sidorna. Följa länkar Denna manual använder en länkfunktion som flyttar dig till relaterad sida. Om du klickar på grönt, understrykt text, visar sig relaterad sida. (Länkade avsnitt är inte understrukna i innehållsförteckningen). Exempel: Innehåll För att återvända till tidigare sida, klicka på knappen på menyfältet i Acrobat Reader. INNEHÅLL Visar innehållet i denna manual. Du kommer direkt till vald sektion genom att klicka på ett ämne. Användning av bokmärken Tar dig framåt genom sidorna. Bokmärken är skapade på vänster sida i denna manual. Genom att klicka på ett bokmärke hoppar du direkt till vald sektionen. Hur denna manual skrivs ut. Tar dig bakåt genom sidorna. För att skriva ut denna manual, välj "Skriv ut" från menyn "Arkiv" i Acrobat Reader. Välj önskad utskriftsinställning i "Skriv ut" dialogrutan, klicka sedan på knappen "OK". INNEHÅLL 3 Innehåll Introduktion Hur online-manualen används PROBLEMLÖSNING Problemlösning Utskrift sker ej Felaktigt utskriftsarbete Utskriftskvaliteten är ej tillfredställande Om ett felmeddelande skrivs ut Avinstallera drivrutinen för skrivare SKRIVA UT Grundläggande utskrift Starta skrivaren från "Start" knapp Inställning av skrivaren 2-sidig utskrift Skriva ut flera sidor på en sida Att passa in den utskrivna bilden på papperet Rotera den utskrivna bilden 180 grader Utskrift av vattenstämpel Häfta ihop utskrivna sidor (när en efterbehandlare är installerad) Prioritet till utskrift Att återkalla en utskrift SPECIFIKATION Skrivarspecifikationer 35 2 DELA SKRIVARE Gemensam skrivare genom att använda windows nätverket Gemensamma skrivarinställningar Klient inställningar INNEHÅLL SKRIVA UT Grundläggande utskrift (del 1) Följande exempel beskriver hur dokument från WordPad skrivs ut. Innan utskrift sker, försäkra er om att rätt papperstorlek har laddats i maskinen. Försäkra er om att ON LINE indikatorn på panelen lyser. Om ON LINE indikatorn ej lyser, tryck på knappen [SKRIVARE] för att ändra till inställning skriv ut och tryck på tangenten [ONLINE]. KOPIOR SKRIVARE ON LINE DATA 3 4 Välj "Skriv ut" från applikationens meny "Arkiv". "Skriv ut" dialogrutan visar sig. Försäkra er att "SHARP AR- XXXX" valts till skrivare. Om du behöver ändra inställning för utskrift, tryck på knappen "Inställningar" knappen ("Egenskaper" i Windows 98/Me/NT 4.0) för att öppna fönstret för installering av drivrutinerna för skrivaren. Fönstret för installering av skrivardrivrutin visas. Skrivarfunktionens status indikeras av ON LINE och DATA indikatorerna bredvid knappen [SKRIVARE]. "ON LINE" indikator Lyser Blinkar Avstängd Maskinen är online och beredd att skriva ut. -- Maskinen är offline och ej beredd att skriva ut. DATA indikator Det finns utskriftsdata i minnet som ej skrivits ut. Maskinen skriver ut Maskinen skriver ej ut. 2 Starta WordPad och öppna dokumentet som du skall skriva ut. Windows 2000 har ej knappen "Inställningar" i denna dialogruta. Välj inställning efter behov i varje flik i "setup screen". Inställning av skrivaren,2-sidig utskrift, Skriva ut flera sidor på en sida, Att passa in den utskrivna bilden på papperet, Rotera den utskrivna bilden 180 grader, Utskrift av vattenstämpel, Häfta ihop utskrivna sidor (när en efterbehandlare är installerad) INNEHÅLL SKRIVA UT Grundläggande utskrift Klicka på knappen "Skriv ut" (knappen "OK" i Windows 98/Me/NT 4. 0). (del 2) När "Pappersval" är satt till "Autoval" Om "Pappersval" är satt till "Autoval" under fliken "Papper" i printer drivrutinsinställningar och felaktig pappersstorlek är laddad i maskinen, kommer utskriften att variera beroende på inställning av "TVINGAD UTMATNING AV UTSKRIFTEN" i Huvudoperatörs programmet (se Manual för chefsoperatör). Utskrift börjar. När "TVINGAD UTMATNING AV UTSKRIFTEN" är inaktiverad Observera Utmatningsfack kan väljas i Huvudoperatörs programmet (se "UTMATNINGSFACK" i Manual för chefsoperatör). Utmatningsfacket kan också väljas i print settings när utskrift sker. För att ändra utmatningsfack, välj önskat fack i "Utmatning" under fliken "Papper" i " printer drivrutinsinställningar" Om inställning av papperstyp i printern är annorlunda än handinmatningsfackets papperstyp kan uskriften avstanna. För att fortsätta utskrift, tryck på tangenten [SKRIVARE] på panelen, tryck på tangenten [HANDINMATNINGSFACK] på panelen, och specificera samma papperstyp som i skrivaren. Om handinmatningsfacket kan användas visar sig ett meddelande på panelen. Tryck på tangenten [SKRIVARE] på panelen, tryck på tangenten [HANDINMATNINGSFACK], fyll på papper i handinmatningsfacket och tryck därefter på knappen [BYPASS]. Utskriften sker automatiskt. När "TVINGAD UTMATNING AV UTSKRIFTEN" är aktiverad Utskrift kommer att ske med en papperstorlek som liknar storleken av utskriftsbilden.

3 Observera Om papperet är laddat åt ett annat håll än utskriftsbilden roteras bilden automatiskt för att passa papperet. Denna inställning kan ändras i Huvudoperatörs programmet (se "ROTERAD UTSKRIFT" i Manual för chefsoperatör). INNEHÅLL 6 1 SKRIVA UT Grundläggande utskrift (del 3) Om du valt "Papperkälla" eller "Papperstyp" i Fönstret för installering av skrivardrivrutin men det finns ej något papper i facken som passar dina val, kommer utskrift ske på följande sätt: När inställning av "Pappersval" är "Papperskälla" eller "Papperstyp" När "Pappersval" under fliken "Papper" i " printer drivrutinsinställningar" är satt till: "Papperskälla", välj det fack du vill använda till utskrift från rullgardinsmenyn. "Papperstyp", välj papperstyp från rullgardinsmenyn. Du valde ett fack i "Papperskälla", men pappersstorleken i det valda facket passar ej utskriftsstorleken. Utskrift kommer att ske med papper från valt fack även fast papperstorleken är annorlunda. Observera "Papperskälla" och "Papperstyp" kan ej väljas samtidigt. Du valde en "Papperstyp", och även fast att den valda papperstypen finns i maskinen passar dess storlek ej in på utskriftsstorleken. Utskrift kommer att ske med vald papperstyp även fast storleken är annorlunda. Om "TVINGAD UTMATNING AV UTSKRIFTEN" är inaktiverad sker ingen utskrift. Storlek och typ av papper som laddats i varje fack och om laddat papper i varje fack kan användas för utskrift, specificeras i "INSTÄLLN. FÖR KASSETT" i användarinställningar. (Se "ANVÄNDARINSTÄLLNINGAR" i användarmanual för kopiator.) Om du vill välja "Papperskälla" eller "Papperstyp" vid utskrift, välj inställningen i "Konfiguration" fliken i Fönstret för installering av skrivardrivrutin. (Se "HUR MAN KONFIGURERAR SKRIVARDRIVRUTINEN" i installationsanvisning för mjukvara.) Du valde en "Papperstyp", men papperstypen finns ej i maskinen. Om handinmatningsfacket kan användas visar sig ett meddelande att skriva ut från detta fack. Tryck på tangenten [SKRIVARE] på panel, tryck på tangenten [HANDINMATNINGSFACK], fyll på med papper av korrekt typ och korrekt format i handinmatningsfacket, och tryck därefter på knappen [BYPASS]. Utskrift sker automatiskt. INNEHÅLL SKRIVA UT Starta skrivaren från "Start" knapp Skrivarens inställning kan konfigureras genom att starta skrivaren från Windows "Start" knapp. Inställningen kommer bli initiala inställningen när du skriver ut. (Om du ändrar inställning i Fönstret för installering av skrivardrivrutin när utskrift sker, kommer inställning återgå till initial inställning när du avslutar.) Windows 2000/XP Klicka på knappen "Start", och klicka därefter på "Kontrollpanelen". I Windows 2000, klicka på knappen "Start" och välj "Inställningar". Windows 98/Me/NT Klicka på knappen "Start", välj "Inställningar" och klicka därefter på "Skrivare". Klicka på skrivarikonen "SHARP AR-XXXX" och välj "Egenskaper" från menyn "Arkiv". Klicka på "Skrivare och annan maskinvara", klicka därefter på "Skrivare och fax". I Windows 2000, klicka på "Skrivare". Klicka på skrivarikonen "SHARP AR-XXXX" och välj "Egenskaper" från menyn "Arkiv". Observera I Windows NT 4.0, välj "Dokumentstandard" för att öppna Fönstret för installering av skrivardrivrutin. 3 4 Klicka på knappen "Utskriftsinställingar" i "Allmänt" tabben. "Fönstret för installering av skrivardrivrutin" visas. Inställning av skrivaren In Windows 98/Me, klicka på "Konfiguration" fliken. Fönstret för installering av skrivardrivrutin visas. Inställning av skrivaren INNEHÅLL 8 1 SKRIVA UT Inställning av skrivaren För att se hjälp för inställning, klicka på knappen i det övre högra hörnet av fönstret och klicka därefter på inställning. Vissa restriktioner finns vr att skrivas ut på varje sida. INNEHÅLL 11 1 Observera SKRIVA UT Att passa in den utskrivna bilden på papperet Skrivaren kan justera storleken av den utskrivna bilden för att passa in på papperstorleken som är laddad i maskinen. För att använda denna funktion, följ stegen nedan. Förklaringen nedan förutsätter att du skall skriva ut ett dokument av A3 på ett A4. Se Grundläggande utskrift för hur skrivaren startas. Inställningen "Sidanpassning" är inte tillgängligt när "N-upp utskr." valts. Skriva ut flera sidor på en sida 1 2 Klicka på "Papper" fliken i "Fönstret för installering av skrivardrivrutin". Välj orginalstorlek (A3) av utskriftsbilden i "Pappersformat". 4 Välj storlek av papper som skall användas för utskrift (A4). Storleken på utskriftsbilden kommer att justeras automatiskt för att passa det laddade papperet i maskinen. Pappersformat: A3 Sidanpassning: A4 3 Kontrollera "Sidanpassning" rutan. Dokument av A3 storlek (Pappersstorlek) Papper av A4 (Passa in på papperstorlek) INNEHÅLL 12 1 SKRIVA UT Rotera den utskrivna bilden 180 grader Den utskrivna bilden kan roteras 180 grader. Denna funktion används för att möjliggöra korrekt utskrift på kuvert och andra papper med flikar som endast kan laddas åt ett håll. Använd denna funktion när automatisk rotation (vilket händer när det laddade papperet är av samma storlek som utskriftsbilden och laddade åt olika håll) resulterar i upp-och-nervänd bild. Passa in papperstorlek: brev "Riktning" på "Papper" fliken, och välj sedan "Rotera 180 grader" kryssruta. Se Grundläggande utskrift för hur skrivaren startas. Utskriftsresultat Rotera 180 grader Rotera 180 grader Observera Proceduren för hur papper laddas förklaras i användarmanual för kopiator.

4 INNEHÅLL ABCD ABCD 13 1 SKRIVA UT Utskrift av vattenstämpel Du kan skriva ut en vattenstämpel såsom "KONFIDENTIELLT" på ditt dokument. För att skriva ut en vattenstämpel, starta skrivaren, klicka "V-stämpel" fliken, och följ stegen nedan. Se Grundläggande utskrift för hur skrivaren startas. Hur vattenstämpel skrivs ut Från "Vattenstämpel" rullgardinsmenyn, välj den vattenstämpel du vill skriva ut (till exempel "KONFIDENTIELLT"), och starta utskrift. Skriv ut ett prov Du kan skapa din egen vattenstämpel. Angående inställning av vattenstämpel, se skrivarens hjälpfunktion. Inställning av skrivaren KO NF IDE NT IEL LT INNEHÅLL 14 1 Observera SKRIVA UT Häfta ihop utskrivna sidor (när en efterbehandlare är installerad) (del 1) Utskrivna sidor kan häftas ihop när en efterbehandlare är installerad. För att använda denna funktion, skall du öppna skrivardrivrutinens setup-skärm och välja funktionen i fältet "Efterbehandling" under fliken "Allmänna". Se Grundläggande utskrift för hur skrivaren startas. Det maximala antalet ark som kan häftas ihop uppgår till 30. När en efterbehandlare för mitthäftning (Sadelstygn finisher) har installerats, kan du häfta ihop upp till 50 ark (upp till 25 ark när pappersstorleken är B4, Foolscap eller större). Papperstorlekar som kan användas vid utskrift och häftning är Ledger, Letter, Letter-R, Legal, A3, A4, A4R, B4, B5, B5R, och Foolscap. (B5R kan endast användas om efterbehandlare för mitthäftning (Sadelstygn finisher) är installerad.) Papperstyper som kan användas vid utskrift och häftning är Vanligt, Brevppaper, Återvunnet och Färgat. Utskrift och häftning är ej möjlig när funktionen ROPM är inaktiv. (Se "HUR MAN KONFIGURERAR SKRIVARDRIVRUTINEN" i installationsanvisning för mjukvara.) Om efterbehandlaren har inaktiverats i huvudoperatörsprogrammen, kan klammerhäftnings- och hålslagningsfunktionerna ej användas, och utmatning kan ej ske till förskjutningsfacket. (Se "HUR DU ANVÄNDER HUVUDOPERATÖRSPROGRAMMEN" i bruksanvisningen för efterbehandlare för mitthäftning (Sadelstygn finisher), och "INAKTIVERING AV HÄFTNINGSENHET" i manual för huvudoperatör.) Häftning är ej möjlig om den är inaktiv i Huvudoperatörs programmet (se "INAKTIVERING AV HÄFTNINGSENHET" i Manual för chefsoperatör). När en efterbehandlare har installerats Följande exempel visar hur sidor med stående bilder häftas samman. Utskriftsdata Utskriftsresultat Sidorna häftas ihop i övre vänstra hörnet. INNEHÅLL 15 1 SKRIVA UT Häfta ihop utskrivna sidor (när en efterbehandlare är installerad) (del 2) När en efterbehandlare för mitthäftning (Sadelstygn finisher) har installerats När en efterbehandlare för mitthäftning (Sadelstygn finisher) har installerats, kan du välja bindningssida och antalet häftningar för att producera följande utskriftsresultat. Häftning Vänster Höger Övre 1Häft. 2Häft. Hålslagningsfunktion När en hålslagningsenhet har installerats på en efterbehandlare för mitthäftning (Sadelstygn finisher), kan du välja kontrollrutan "Hålslagning" för att göra hål i de utskrivna arken. Välj hålens placering i "Bindningssida". Vänster Höger Övre Observera Det antal hål som kan göras och avståndet mellan hålen varierar i överensstämmelse med den installerade hålslagningsenheten. De pappersformat som kan hålslås varierar beroende på vilken hålslagningsenhet som installerats. De papperstyper som kan hålslås är vanligt papper, återvunnet papper, brevpapper samt tjockt papper. INNEHÅLL FAX SKRIVA UT Prioritet till utskrift När en utskrift väntar för att maskinen kopierar eller skriver ut ett fax, följande procedur kan användas för att avbryta utskriften för att skriva ut väntande ditt operativsystem är Windows 98/Me, starta på steg instruktion för installation av skrivarens drivrutiner, se "INSTALLATION AV PROGRAMVARAN" i installationsanvisning för mjukvara. Klicka på "Start" knappen, välj "Inställningar", och klicka sedan på "Skrivare". Klicka på ikonen för "SHARP AR-XXXX" skrivarens drivrutin och välj "Egenskaper" från "Arkiv" menyn. Skrivarens egenskaper kommer då att visas. 4 Välj "Local Port" i "Tillgängliga skrivarportar" listan, och klicka på "Ny port" knappen. Dialogrutan "Portnamn" kommer då att visas. Klicka på fliken "Portar", och klicka på "Lägg till port" knappen. Dialogrutan "Skrivarportar" kommer då att visas. 5 Skriv in "\\(namn på server kopplad till maskinen)\(namn på gemensam skrivare)", och klicka på "OK" knappen. namn på server kopplad till maskinen namn på gemensam skrivare 6 7 INNEHÅLL Klicka på "Stäng"-knappen i fönstret "Skrivarportar". Click the "OK" button i "printer properties" fönstret PROBLEMLÖSNING Problemlösning Detta kapitel behandlar hur man löser skrivarproblem. Hänvisning till relevant avsnitt beroende på problemet. För laddning av papper, avlägsna papper som fastnat, ladda häftklammrar i efterbehandlaren, avlägsna häftklammrar som fastnat, eller byta bläckpatronen, se "FELSÖKNING" i användarmanual för kopiator. Utskrift sker ej Kontrollera kopplingarna Kontrollera din dator Kontrollera maskinen Kontrollera drivrutinen för skivare Utskriftskvaliteten är ej tillfredställande Kontollera det papper som används Utskriften är grov Utskriften är förvrängd Del av utskriften saknas Felaktigt utskriftsarbete Om ett felmeddelande skrivs ut Avinstallera drivrutinen för skrivare Utskriften är långsam Utskrift på bägge sidor är ej möjligt Häftning är ej möjlig (om en efterbehandlare eller efterbehandlare för mitthäftning (Sadelstygn finisher) är installerad) Hålslagning är ej möjlig (om efterbehandlare för mitthäftning (Sadelstygn finisher) är installerad) INNEHÅLL 24 3 PROBLEMLÖSNING Utskrift sker ej Om förbindelsekabeln blir urkopplad (del 1) Kontrollera kopplingarna Är förbindelsekabeln kombinerbar med maskinen och datorn? Förbindelsekablar kombinerbara med denna maskin är USB och parallell- kablar.

5 Kontrollera att kabeltypen fungerar med din dator. För specifikationer på förbindelsekabeln, se "INKOPPLING TILL EN DATOR " i installationsanvisning för mjukvara. Om förbindelsekabeln blir urkopplad, även om det bara sker en gång under maskinens arbete så kan utskriften komma att avbrytas. Om detta sker, kontrollera förbindelsekabeln och säkerställ att den är ordentligt inkopplad och starta sedan om datorn på nytt. Är förbindelsekabeln säkert inkopplad? Kontrollera att förbindelsekabeln är ordentligt inkopplad i maskinens och datorns uttag. För ikoppling av kabeln, se "INKOPPLING TILL DATOR" i installationsanvisning för mjukvara. Är några andra omkringliggande USB inkopplade vid sidan av maskinen? Om din dator är inkopplad till maskinen via ett USB-nav, se om utskrift är möjlig när inga andra USB-anordningar är inkopplade eller om utskrift är möjligt när maskinen och datorn är direkt kopplade till varandra. INNEHÅLL 25 3 PROBLEMLÖSNING Utskrift sker ej (del 2) Om din dator är kopplad till maskinen via parallellporten, är parallellportens (LPT) läge inställt till något annat än EPP-läge? Maskinen kan komma att arbeta inkorrekt om parallellportens läge är inställt på EPP-läge. För att ändra inställning till annat läge än EPP-läge, hänvisas till din dators handbok eller till tillverkaren av datorn. Vi rekommenderar ECP-läge för bästa resultat från masinen. Observera att en del datorer kan använda olika namn för lägena. Observera Kontrollera din dator Är där tillräckligt med minne eller utrymme på hårddisken? För att kunna använda maskinen så måste din dator ha tillräckligt med minne och utrymme på hårddisken. Om utrymmet på hårddisken ej är tillräckligt, ta bort onödiga filer för att utöka utrymmet på hårddisken. Om minnet ej är tillräckligt, stäng onödiga applikationer för att utöka tillgängligt minne för utskrift. Om du använder Windows XP, "Guiden Ny maskinvara" kan komma att visas efter att du ändrat portens inställning. Om så är fallet, klicka på "Avbryt" knappen för att stänga guiden, installera sedan skrivarens drivrutin igen såsom förklaras i "INSTALLATION AV PROGRAM" i installationsanvisning för mjukvara. INNEHÅLL 26 3 PROBLEMLÖSNING Utskrift sker ej Kopiering pågår? (del 3) Kontrollera maskinen Strömmen på? Sätt på strömmen. (Se "SLÅ PÅ OCH AV STRÖMMEN" i användarmanual för kopiator) Vänta tills kopiering är klar. Du kan även välja tangenten för det jobb du önskar skriva ut i job status screen och därefter trycka på [PRIORITET] tangenten. Kopiering kommer då att avbrytas och det valda jobbet att skrivas ut. Prioritet till utskrift Är maskinen online? När ON-LINE indikatorn intill [SKRIVARE] tangenten på arbetspanelen lyser så är maskinen online och redo att skriva ut. Om ON-LINE indikatorn är av, tryck på [SKRIVARE] tangenten och sedan på [ONLINE] tangenten. (När ONLINE] är markerad så är maskinen online. ) ONLINE OFFLINE Är inställningen "I/O-TIDSGRÄNS" för kort? Ställ in en längre tid för "I/O-TIDSGRÄNS" i Huvudoperatörs programmet (se "I/O- TIDSGRÄNS" i manual för huvudoperatör). Om ett felmeddelande skrivs ut, se "Om ett felmeddelande skrivs ut". KOPIOR SKRIVARE ON LINE DATA HANDINMATNINGSFACK Om ett fel har uppstått, t.ex. papper har fastnat, häftklammrar har fastnat i efterbehandlaren, slut på papper eller bläck? När någon av nämnda fel uppstår så kommer ett meddelande att visas på touch-panelen för att uppmärksamma dig på felet. Följ anvisningarna i meddelandet för att avhjälpa felet. Utskrift kommer automatiskt att fortsätta då felet är avhjälpt. För information om felbehandling, se "FELSÖKNING" i användarmanual för kopiator. INNEHÅLL 27 3 PROBLEMLÖSNING Utskrift sker ej (del 4) Är din maskin korrekt vald i den nuvarande applikationen för utskriften? Välj maskinens drivrutin för skrivare i applikationens dialogruta "Skriv ut". Om drivrutinerna för skrivare visas som ikoner, klicka på makinens ikon. Om drivrutinerna för skrivare väljs från en rullgardinsmeny, välj maskinens drivrutin för skrivare från menyn. Grundläggande utskrift Kontrollera drivrutinen för skivare Har drivrutinen för skrivaren blivit ordentligt installerad? Kontrollera att drivrutinen för skrivaren blivit intallerad genom att följa nedanstående steg. 1 klicka på "start" knappen, klicka "Kontrollpanelen", klicka "Skrivare och annan maskinvara", och klicka sedan "Skrivare och Faxar". I Windows 98/ME/NT 4.0/2000, klicka på "Start" knappen, välj "inställningar" och klicka sedan på "Skrivare". 2 Kontrollera om ikonen för drivrutinen "SHARP AR-XXXX" visas. Är porten korrekt konfigurerad? Det är möjligt att där är problem med konfigureringen av porten, t.ex. så kan en annan skrivare kanske använda porten. Öppna printer driver properties och konfigurera porten som du använder så det blir korrekt. Se "FELSÖKNING" i installationsanvisning för mjukvara. Om drivrutinen för skrivaren av någon anledning inte fungerar som den bör, ta bort drivrutinen och installera om den såsom förklaras i installationsanvisning för mjukvara. Om maskinens skrivarikon inte kommer upp så innebär det att drivrutinen för skrivaren ej är korrekt installerad. För korrekt installation av drivrutinen, följ instruktonerna i installationsanvisning för mjukvara. Avinstallera drivrutinen för skrivare INNEHÅLL 28 3 PROBLEMLÖSNING Felaktigt utskriftsarbete (del 1) Häftning är ej möjlig (om en efterbehandlare eller efterbehandlare för mitthäftning (Sadelstygn finisher) är installerad) Är häftning inaktiverad huvudoperatörsprogrammen? Aktivera häftning i huvudoperatörsprogrammen (se "INAKTIVERING AV HÄFTNINGSENHET" i manual för huvudoperatör).

6 Utskriften är långsam Samtidigt användande av två eller fler applikationsprogram? Påbörja utskrift efter att ha avslutat alla oanvända applikationsprogram. Har det valts en lämplig utskriftskvalitet i drivrutinen? När inställningen "Utskriftskvalitet" i "Special" drivrutinen för skrivaren tab är "Normalt" eller "Foto" så kan långsam utskrift följa som ett resultat. Säkerställ att en lämplig utskriftskvalitet väljs för det dokument eller den bild som skrivs ut. Är efterbehandlaren inaktiverad i huvudoperatörsprogrammen? Aktivera efterbehandlaren i huvudoperatörsprogrammen. (Se "HUR DU ANVÄNDER HUVUDOPERATÖRSPROGRAMMEN" i bruksanvisningen för efterbehandlare för mitthäftning (Sadelstygn finisher), och "INAKTIVERING AV HÄFTNINGSENHET" i manual för huvudoperatör. ) Utskrift på bägge sidor är ej möjligt Är 2-sidig utskrift inaktiverat i Huvudoperatörs programmet? Aktivera två-sidig utskrift såsom förklaras i "INAKTIVERING AV DUPLEXENHET" i Manual för chefsoperatör. Försökte du att skriva ut fler sidor än vad som kan häftas? Om efterbehandlare finns installerad, kan upp till 30 ark häftas. Om efterbehandlare för mitthäftning (Sadelstygn finisher) är installerad, kan upp till 50 ark häftas (upp till 25 ark vid formatet Foolscap, eller större). INNEHÅLL 29 3 PROBLEMLÖSNING Felaktigt utskriftsarbete (del 2) Hålslagning är ej möjlig (om efterbehandlare för mitthäftning (Sadelstygn finisher) är installerad) Är efterbehandlaren inaktiverad i huvudoperatörsprogrammen (om en efterbehandlare med sadelhäftning finns installerad) Aktivera efterbehandlaren i huvudoperatörsprogrammen. (Se "HUR DU ANVÄNDER HUVUDOPERATÖRSPROGRAMMEN" i bruksanvisningen för efterbehandlare för mitthäftning (Sadelstygn finisher), och "INAKTIVERING AV HÄFTNINGSENHET" i manual för huvudoperatör.) Har sidor av olika bredd blandats i utskriftsjobbet? Häftning är inte möjlig då sidor av olika bredd blandats i ett utskriftsjobb. Innehåller utskriftsjobbet sidor av ett format som ej kan häftas? Häftning är ej möjlig om utskriftsjobbet innehåller sidor av ett format som ej kan häftas. Är den papperskassett som valts i skrivardrivrutinen inställd på ett pappersformat eller en papperstyp som ej kan användas för häftning? Ställ på enheten in det pappersmagasin som skall användas för häftad utskrift, på ett pappersformat och en papperstyp som kan användas för häftning. Har sidor med olika bredd blandats i utskriftsjobbet? Hålslagning är inte möjlig då sidor av olika bredd blandats i ett utskriftsjobb. Innehåller utskriftsjobbet sidor av ett format som ej kan hålslås? Hålslagning är ej möjlig om utskriftsjobbet innehåller sidor av ett format som ej kan hålslås. Är den papperskassett som valts i skrivardrivrutinen inställd på ett pappersformat eller en papperstyp som ej kan användas för hålslagning? Ställ på enheten in det pappersmagasin som skall användas för hålslagen utskrift, på ett pappersformat och en papperstyp som kan användas för hålslagning. INNEHÅLL 30 3 PROBLEMLÖSNING Utskriftskvaliteten är ej tillfredställande (del 1) Kontollera det papper som används Används papper som ej är standard? Kontrollera att pappret är i enlighet med vad som specificeras. Hänvisning till "PÅFYLLNING AV PAPPER" i användarmanual för kopiator. Använder du papper med hög fukthalt? Använd papper som är i god vigör, med låg fukthaltighet och utan böjar. Är papperet ilagt med fel sida upp? Vissa papperstyper har en fram och du konfigurerar pappersinställningarna i programapplikationen, säkerställ att du sätter marginaler som är åtminstone lika stora som utskriftsmarginalerna. Utskriften är förvrängd Är papperet korrekt ilagt? Om ett dokument har skadats vid utskrift eller om bilden har hamnat snett på papperet, släng detta, lägg i papperen på nytt och skriv ut igen. Lägg i papperet så att där inte är något synligt avstånd mellan detta och pappersmatningen. Se användarmanual för kopiator för mer detaljer kring isättande av papper. Är storleken på ilagt papper densamma som den som specificerats i skrivarens drivrutin? Kontrollera att valmöjligheterna "Pappersformat" passar storleken på det ilagda papperet. Om inställningen "Sidanpassning" är aktiverad, säkerställ att storleken på papper valt från rullgardinslistan i valmöjligheten "Sidanpassning" är den samma som storleken på ilagt papper. Är inställningen för dokumentets riktning korrect? Klicka på "Papper" fliken i Fönstret för installering av skrivardrivrutin, och verifiera om valet "Riktning" är inställt enligt ditt behov. INNEHÅLL 32 3 PROBLEMLÖSNING Om ett felmeddelande skrivs ut Om ett felmeddelande skrivs ut i slutet av en utskrift så har utskriftsdatan från datorn inte blivit utskrivet såsom specificerats. Ställ problemet till rätta såsom förklaras nedan och försök sedan att skriva ut på nytt. Om ett felmeddelande skrivs ut Om följande felmeddelande skrivs ut, kontrollera inställningarna för häftningsenhetens funktion. Häfta ihop utskrivna sidor (när en efterbehandlare är installerad) **************************************************** Felmeddelande **************************************************** Felet IMC-minne fullt hade uppstått, en normal utskrift kunde ej uppnås. Hänvisning till arbetshandboken för metodlösningen. När häftningsfunktionen ej väljs. Stäng av ROPM funktionen genom att ta bort "the checkmark" från "ROPM" i "Konfiguration" tabben i Fönstret för installering av skrivardrivrutin. (Se "HUR MAN KONFIGURERAR SKRIVARDRIVRUTINEN" i installationsanvisning för mjukvara. ) Om du vill använda funktionen ROPM, ställ in utskriftskvaliten till "Utkast" eller utöka minne.

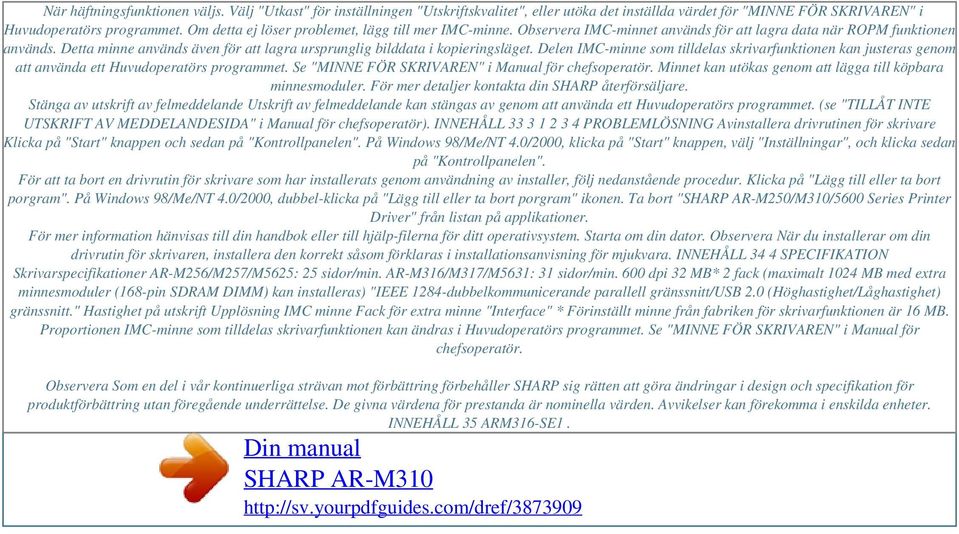

7 Powered by TCPDF ( När häftningsfunktionen väljs. Välj "Utkast" för inställningen "Utskriftskvalitet", eller utöka det inställda värdet för "MINNE FÖR SKRIVAREN" i Huvudoperatörs programmet. Om detta ej löser problemet, lägg till mer IMC-minne. Observera IMC-minnet används för att lagra data när ROPM funktionen används. Detta minne används även för att lagra ursprunglig bilddata i kopieringsläget. Delen IMC-minne som tilldelas skrivarfunktionen kan justeras genom att använda ett Huvudoperatörs programmet. Se "MINNE FÖR SKRIVAREN" i Manual för chefsoperatör. Minnet kan utökas genom att lägga till köpbara minnesmoduler. För mer detaljer kontakta din SHARP återförsäljare. Stänga av utskrift av felmeddelande Utskrift av felmeddelande kan stängas av genom att använda ett Huvudoperatörs programmet. (se "TILLÅT INTE UTSKRIFT AV MEDDELANDESIDA" i Manual för chefsoperatör). INNEHÅLL PROBLEMLÖSNING Avinstallera drivrutinen för skrivare Klicka på "Start" knappen och sedan på "Kontrollpanelen". På Windows 98/Me/NT 4.0/2000, klicka på "Start" knappen, välj "Inställningar", och klicka sedan på "Kontrollpanelen". För att ta bort en drivrutin för skrivare som har installerats genom användning av installer, följ nedanstående procedur. Klicka på "Lägg till eller ta bort porgram". På Windows 98/Me/NT 4.0/2000, dubbel-klicka på "Lägg till eller ta bort porgram" ikonen. Ta bort "SHARP AR-M250/M310/5600 Series Printer Driver" från listan på applikationer. För mer information hänvisas till din handbok eller till hjälp-filerna för ditt operativsystem. Starta om din dator. Observera När du installerar om din drivrutin för skrivaren, installera den korrekt såsom förklaras i installationsanvisning för mjukvara. INNEHÅLL 34 4 SPECIFIKATION Skrivarspecifikationer AR-M256/M257/M5625: 25 sidor/min. AR-M316/M317/M5631: 31 sidor/min. 600 dpi 32 MB* 2 fack (maximalt 1024 MB med extra minnesmoduler (168-pin SDRAM DIMM) kan installeras) "IEEE 1284-dubbelkommunicerande parallell gränssnitt/usb 2.0 (Höghastighet/Låghastighet) gränssnitt." Hastighet på utskrift Upplösning IMC minne Fack för extra minne "Interface" * Förinställt minne från fabriken för skrivarfunktionen är 16 MB. Proportionen IMC-minne som tilldelas skrivarfunktionen kan ändras i Huvudoperatörs programmet. Se "MINNE FÖR SKRIVAREN" i Manual för chefsoperatör. Observera Som en del i vår kontinuerliga strävan mot förbättring förbehåller SHARP sig rätten att göra ändringar i design och specifikation för produktförbättring utan föregående underrättelse. De givna värdena för prestanda är nominella värden. Avvikelser kan förekomma i enskilda enheter. INNEHÅLL 35 ARM316-SE1.
