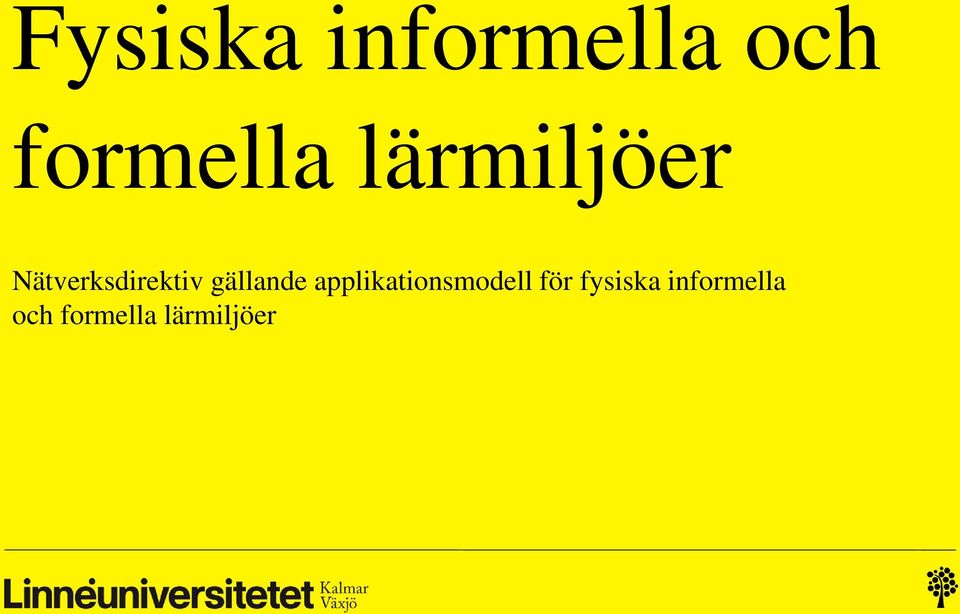

1 Fysiska informella och formella lärmiljöer Nätverksdirektiv gällande applikationsmodell för fysiska informella och formella lärmiljöer

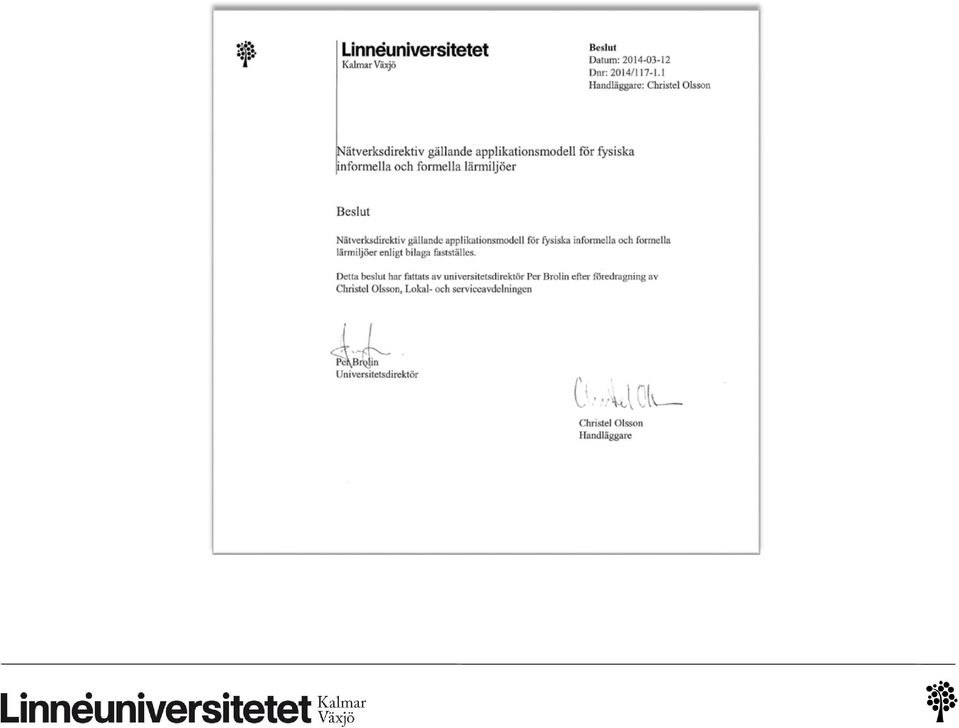

2

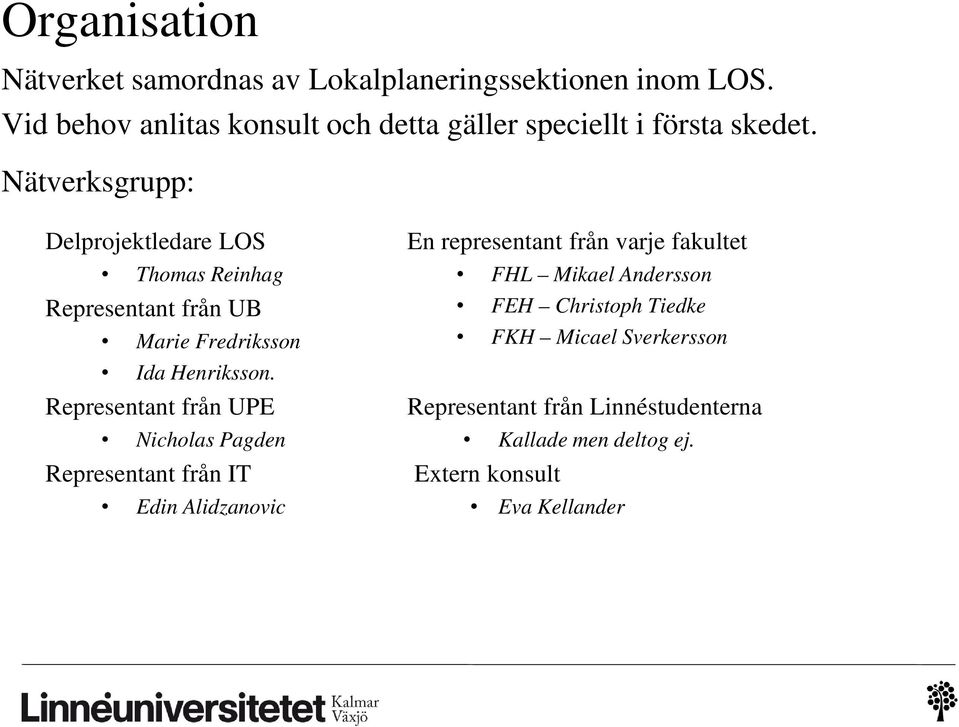

3 Organisation Nätverket samordnas av Lokalplaneringssektionen inom LOS. Vid behov anlitas konsult och detta gäller speciellt i första skedet. Nätverksgrupp: Delprojektledare LOS Thomas Reinhag Representant från UB Marie Fredriksson Ida Henriksson. Representant från UPE Nicholas Pagden Representant från IT Edin Alidzanovic En representant från varje fakultet FHL Mikael Andersson FEH Christoph Tiedke FKH Micael Sverkersson Representant från Linnéstudenterna Kallade men deltog ej. Etern konsult Eva Kellander

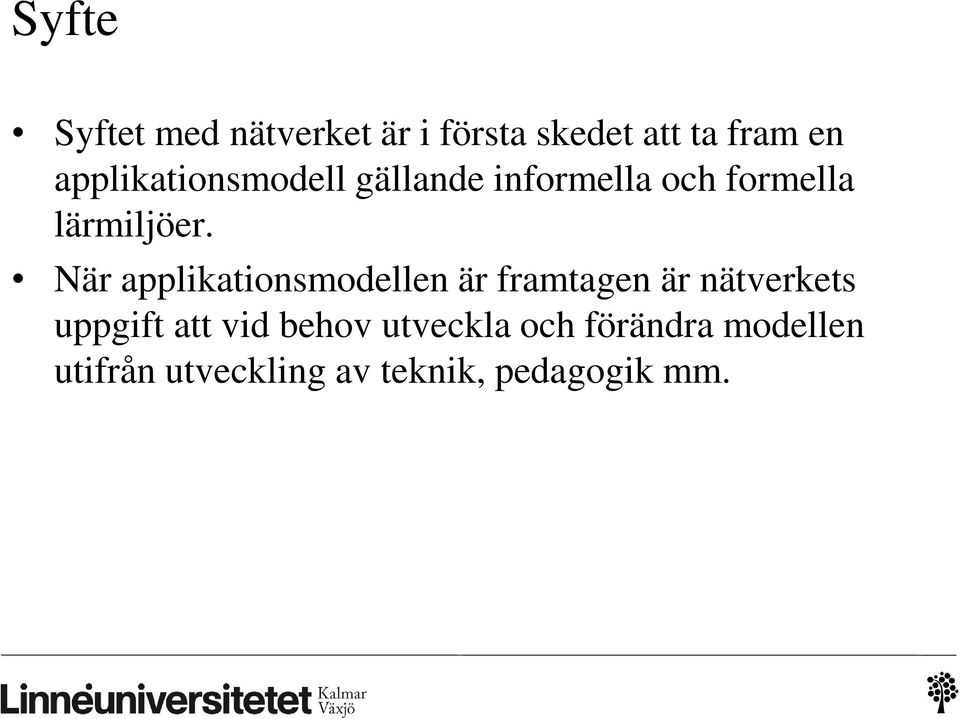

4 Syfte Syftet med nätverket är i första skedet att ta fram en applikationsmodell gällande informella och formella lärmiljöer. När applikationsmodellen är framtagen är nätverkets uppgift att vid behov utveckla och förändra modellen utifrån utveckling av teknik, pedagogik mm.

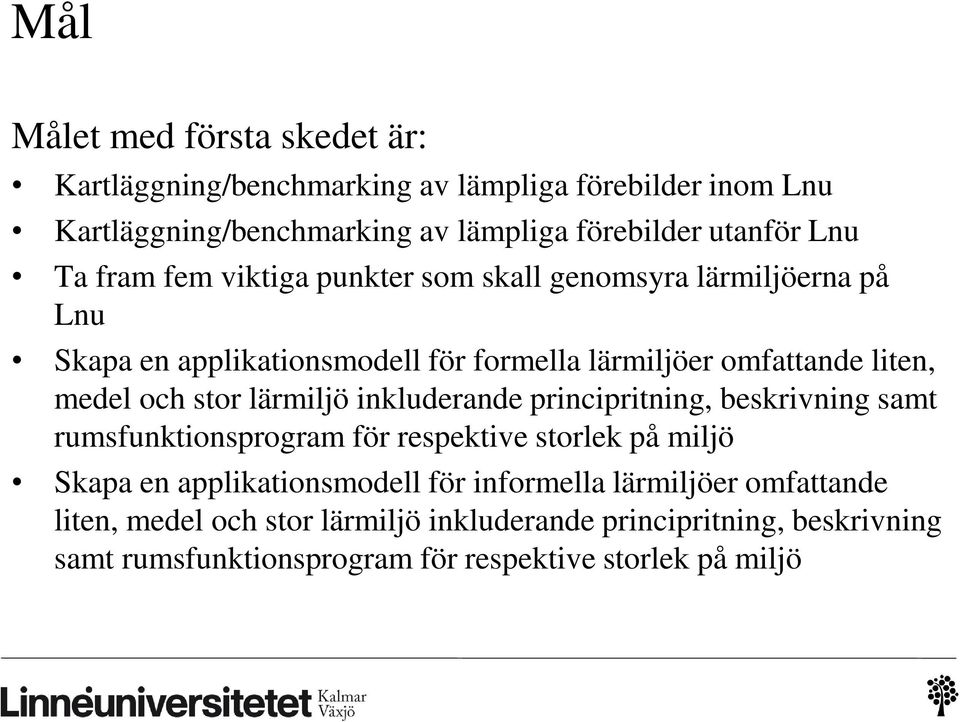

5 Mål Målet med första skedet är: Kartläggning/benchmarking av lämpliga förebilder inom Lnu Kartläggning/benchmarking av lämpliga förebilder utanför Lnu Ta fram fem viktiga punkter som skall genomsyra lärmiljöerna på Lnu Skapa en applikationsmodell för formella lärmiljöer omfattande liten, medel och stor lärmiljö inkluderande principritning, beskrivning samt rumsfunktionsprogram för respektive storlek på miljö Skapa en applikationsmodell för informella lärmiljöer omfattande liten, medel och stor lärmiljö inkluderande principritning, beskrivning samt rumsfunktionsprogram för respektive storlek på miljö

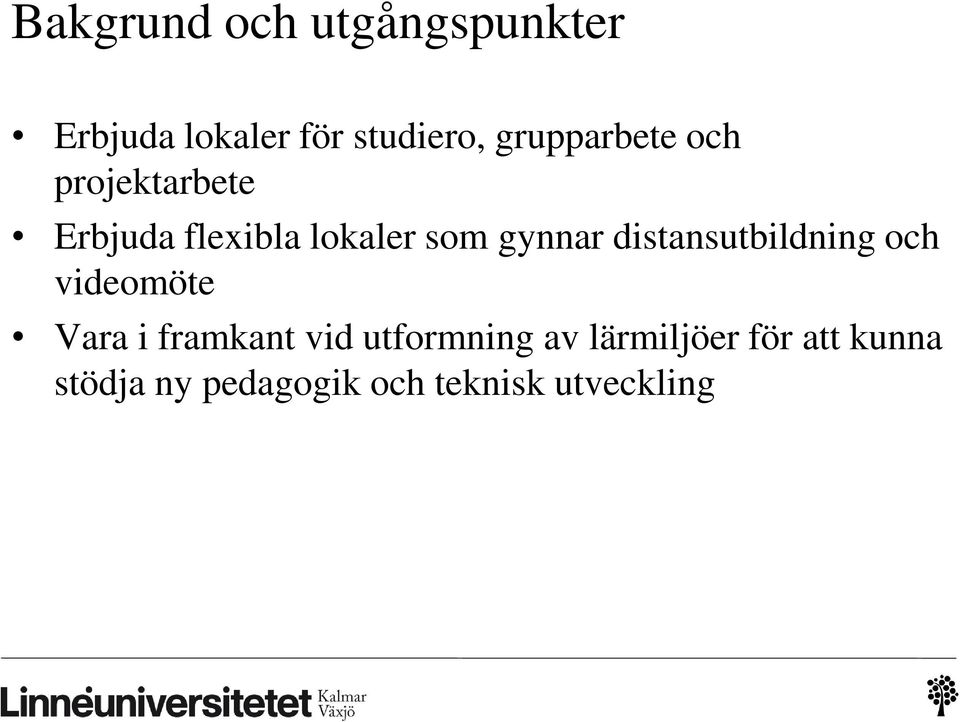

6 Bakgrund och utgångspunkter Erbjuda lokaler för studiero, grupparbete och projektarbete Erbjuda fleibla lokaler som gynnar distansutbildning och videomöte Vara i framkant vid utformning av lärmiljöer för att kunna stödja ny pedagogik och teknisk utveckling

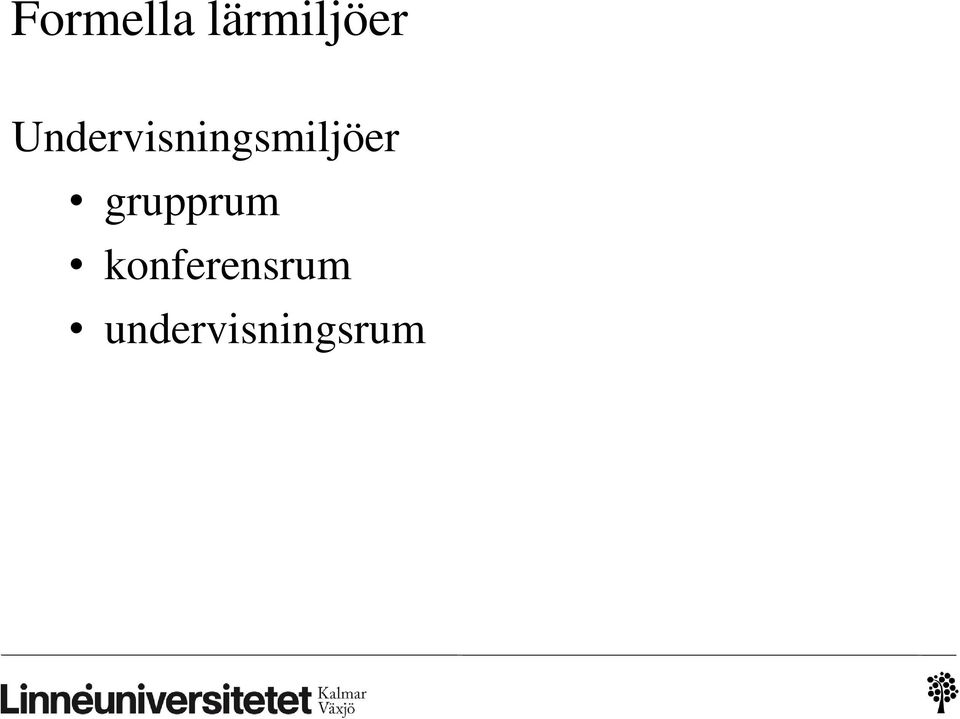

7 Formella lärmiljöer Undervisningsmiljöer grupprum konferensrum undervisningsrum

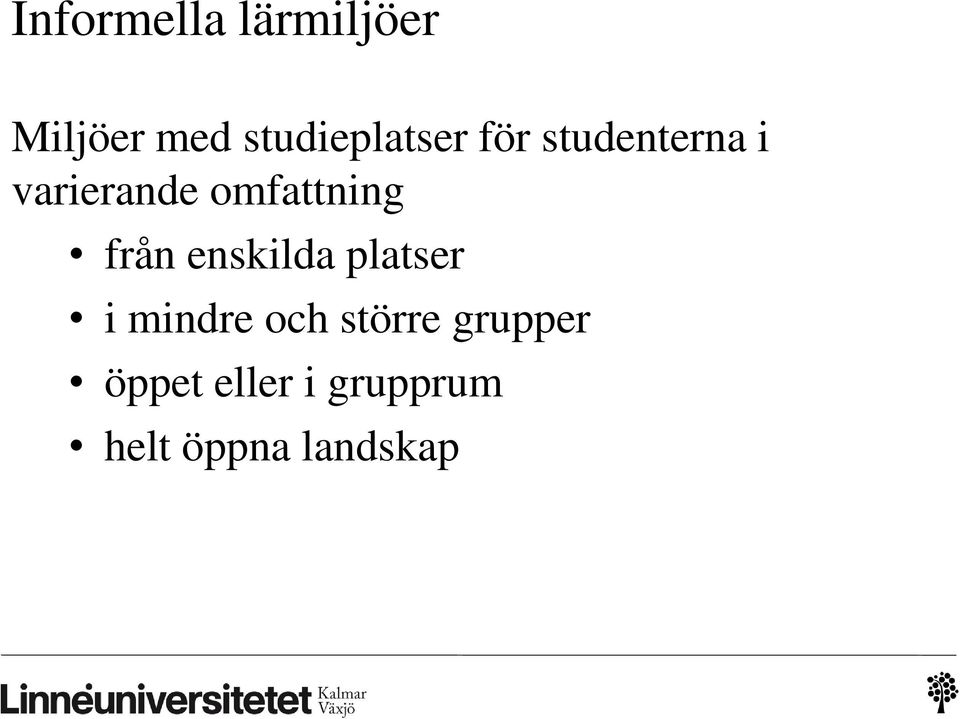

8 Informella lärmiljöer Miljöer med studieplatser för studenterna i varierande omfattning från enskilda platser i mindre och större grupper öppet eller i grupprum helt öppna landskap

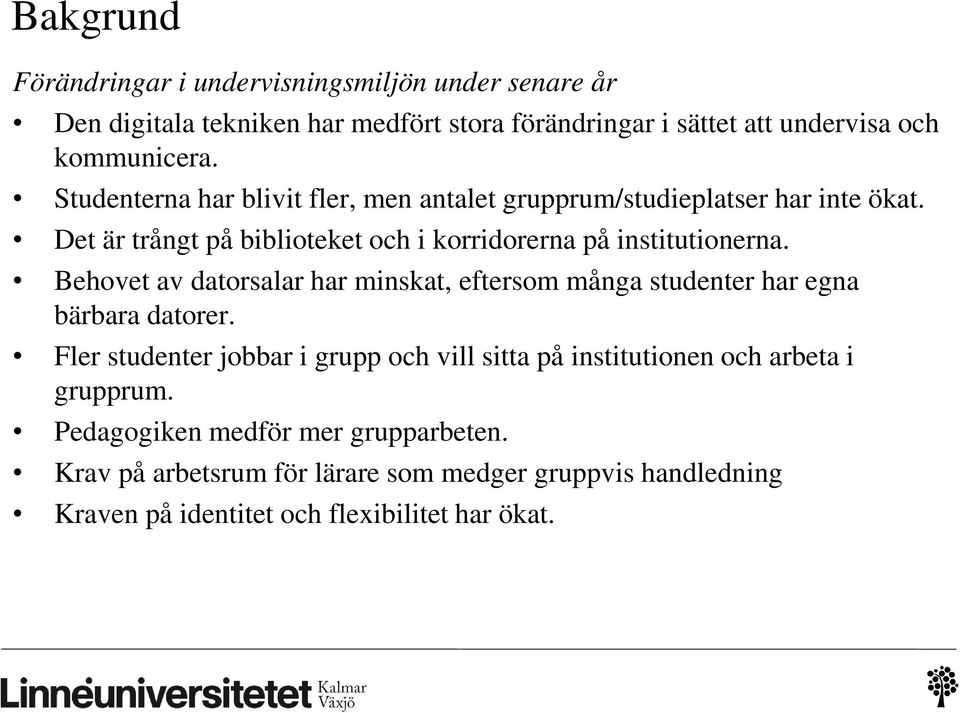

9 Bakgrund Förändringar i undervisningsmiljön under senare år Den digitala tekniken har medfört stora förändringar i sättet att undervisa och kommunicera. Studenterna har blivit fler, men antalet grupprum/studieplatser har inte ökat. Det är trångt på biblioteket och i korridorerna på institutionerna. Behovet av datorsalar har minskat, eftersom många studenter har egna bärbara datorer. Fler studenter jobbar i grupp och vill sitta på institutionen och arbeta i grupprum. Pedagogiken medför mer grupparbeten. Krav på arbetsrum för lärare som medger gruppvis handledning Kraven på identitet och fleibilitet har ökat.

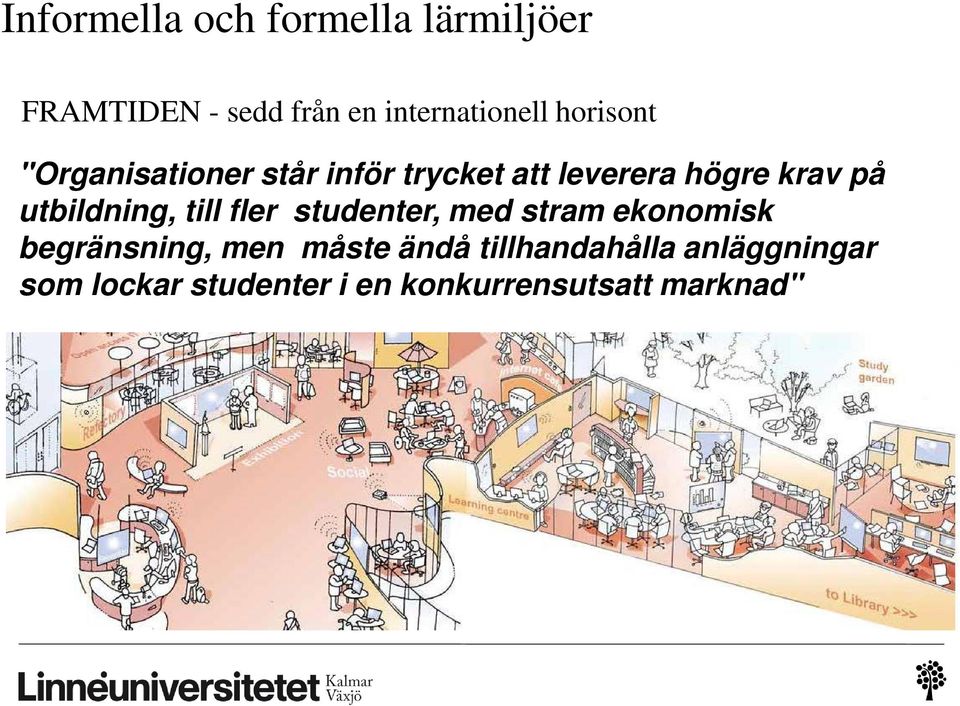

10 Informella och formella lärmiljöer FRAMTIDEN - sedd från en internationell horisont "Organisationer står inför trycket att leverera högre krav på utbildning, till fler studenter, med stram ekonomisk begränsning, men måste ändå tillhandahålla anläggningar som lockar studenter i en konkurrensutsatt marknad"

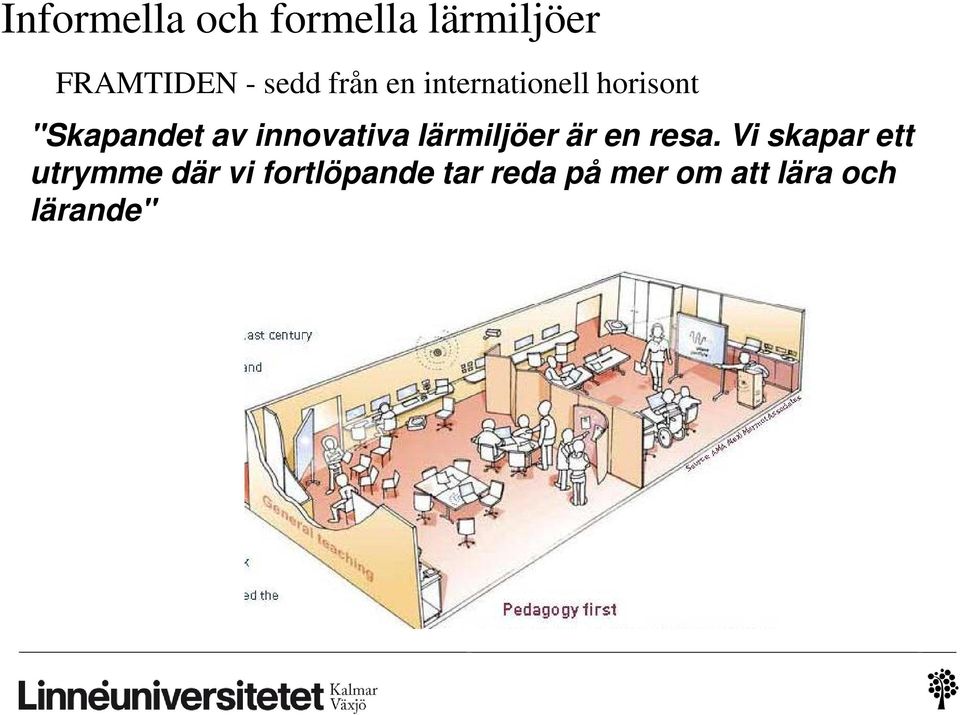

11 Informella och formella lärmiljöer FRAMTIDEN - sedd från en internationell horisont "Skapandet av innovativa lärmiljöer är en resa. Vi skapar ett utrymme där vi fortlöpande tar reda på mer om att lära och lärande"

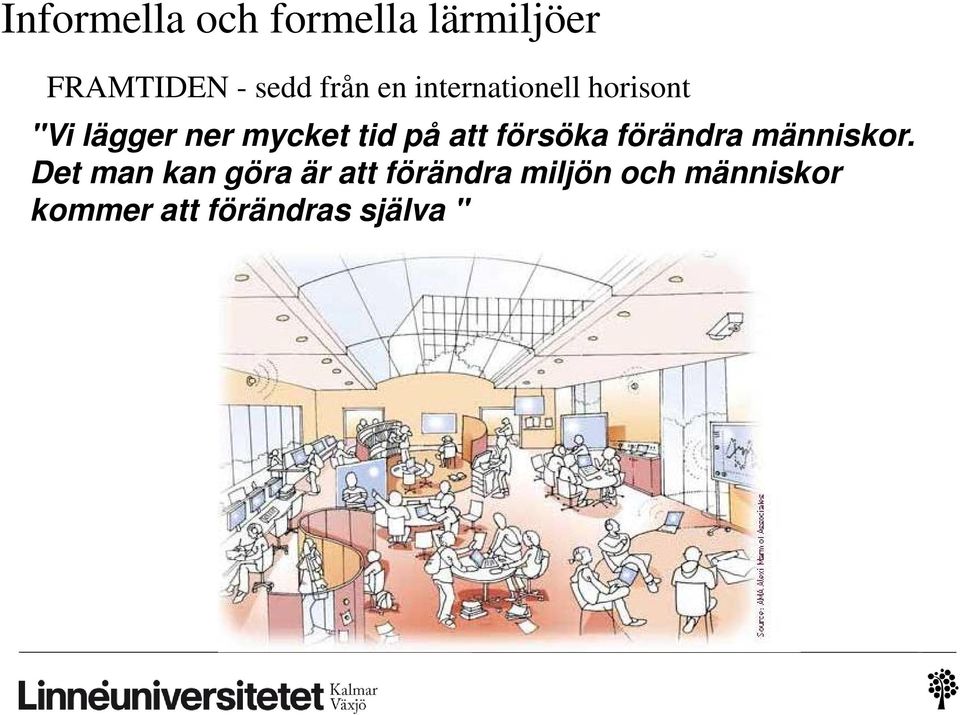

12 Informella och formella lärmiljöer FRAMTIDEN - sedd från en internationell horisont "Vi lägger ner mycket tid på att försöka förändra människor. Det man kan göra är att förändra miljön och människor kommer att förändras själva "

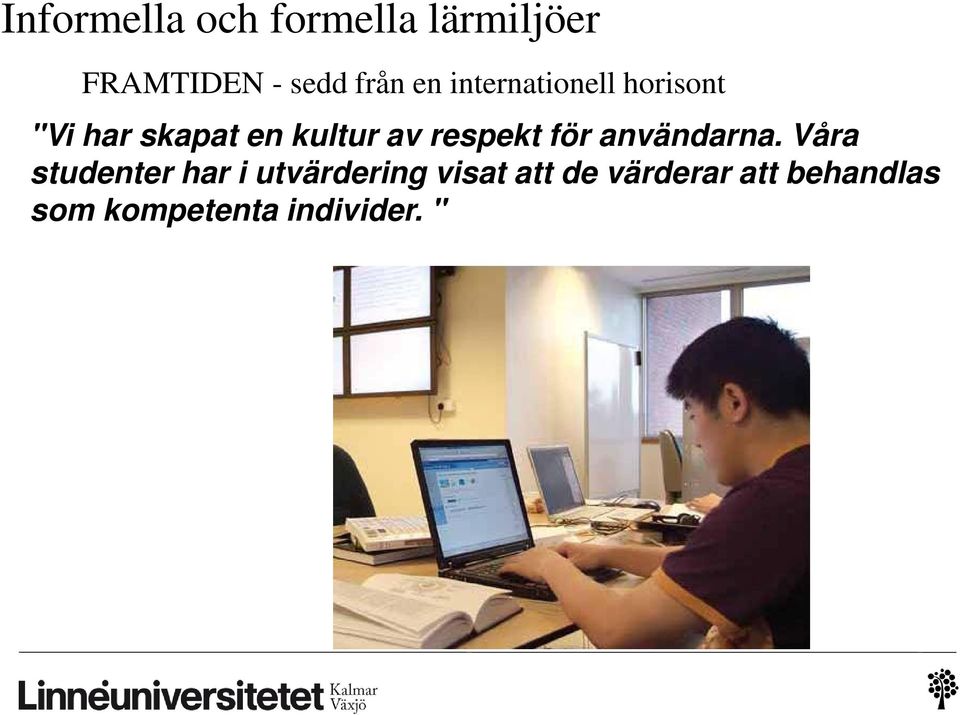

13 Informella och formella lärmiljöer FRAMTIDEN - sedd från en internationell horisont "Vi har skapat en kultur av respekt för användarna. Våra studenter har i utvärdering visat att de värderar att behandlas som kompetenta individer. "

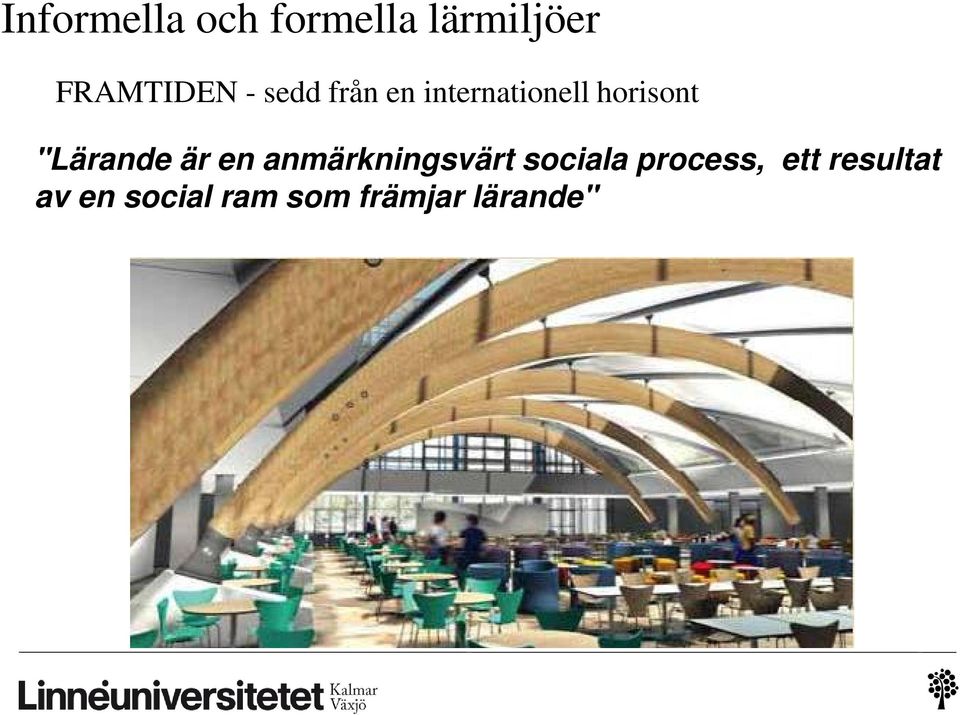

14 Informella och formella lärmiljöer FRAMTIDEN - sedd från en internationell horisont "Lärande är en anmärkningsvärt sociala process, ett resultat av en social ram som främjar lärande"

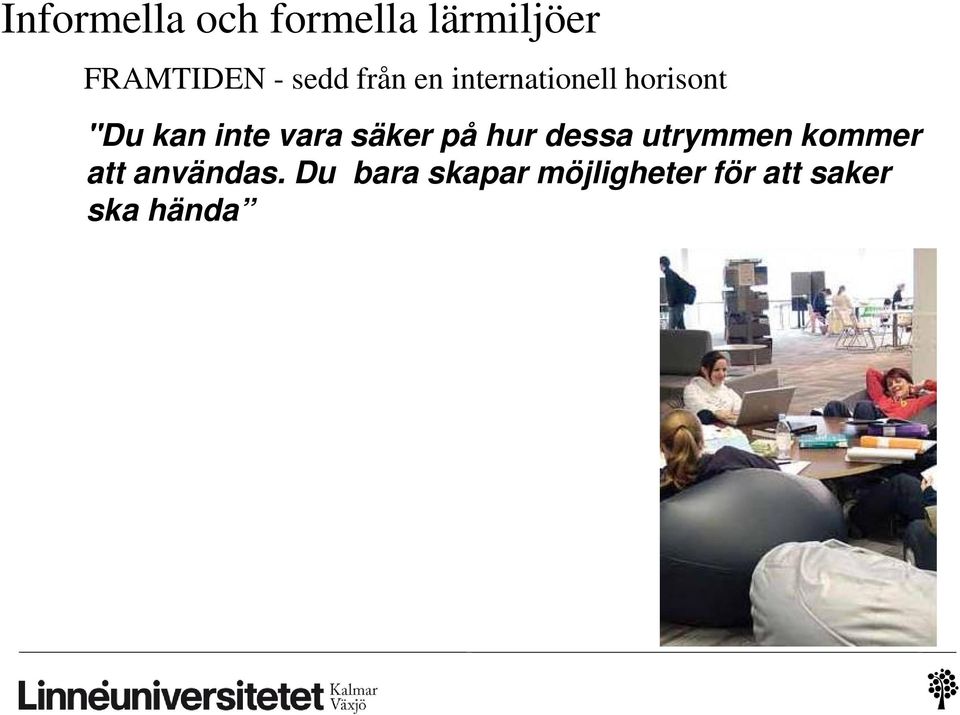

15 Informella och formella lärmiljöer FRAMTIDEN - sedd från en internationell horisont "Du kan inte vara säker på hur dessa utrymmen kommer att användas. Du bara skapar möjligheter för att saker ska hända

16 Kartläggning/benchmarking av lämpliga förebilder inom LNU Befintliga förebilder för formella lärmiljöer på LNU är bl.a.: Lärosalar i hus N Väjö Magic Room Kalmar Nyckel Kalmar Befintliga förebilder för informella lärmiljöer på LNU är bl.a.: Lärmiljöer UB Kalmar Lärmiljöer i hus N Väjö

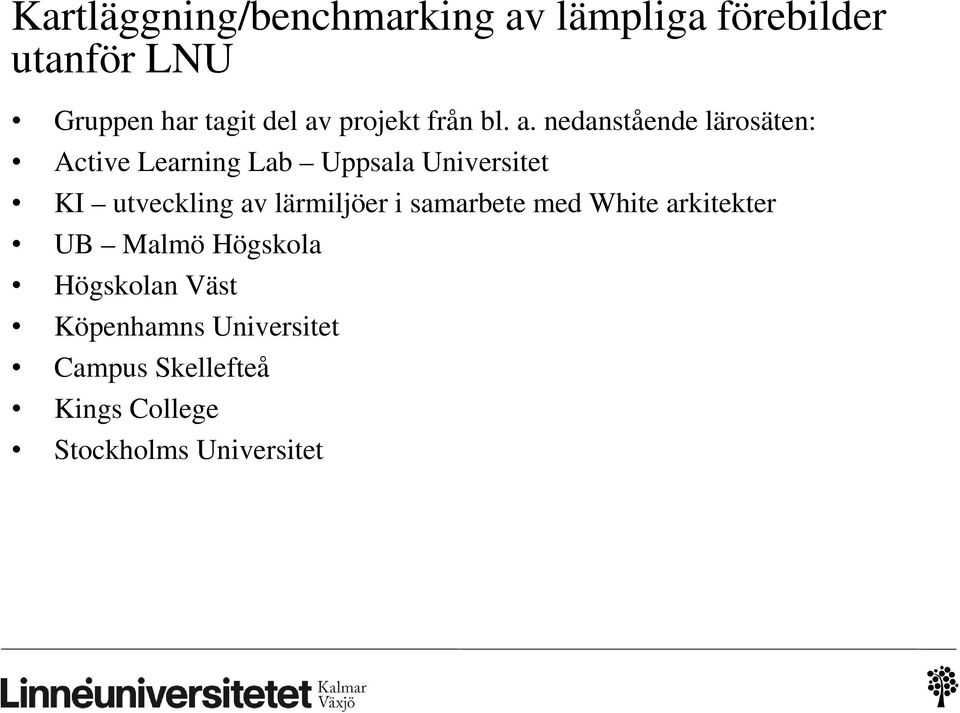

17 Kartläggning/benchmarking av lämpliga förebilder utanför LNU Gruppen har tagit del av projekt från bl. a. nedanstående lärosäten: Active Learning Lab Uppsala Universitet KI utveckling av lärmiljöer i samarbete med White arkitekter UB Malmö Högskola Högskolan Väst Köpenhamns Universitet Campus Skellefteå Kings College Stockholms Universitet

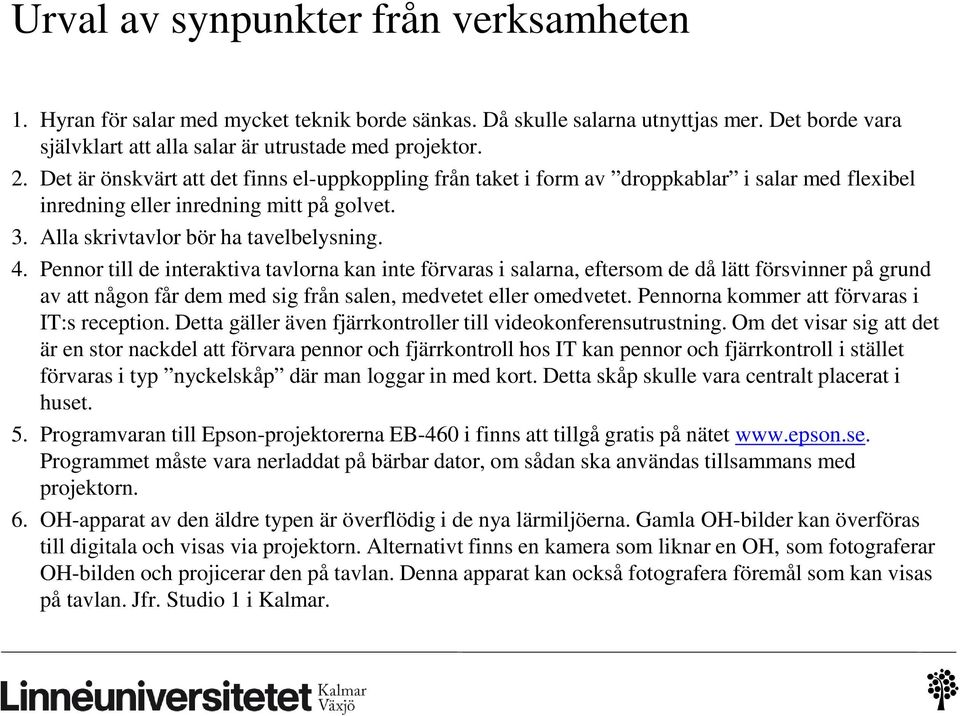

18 Urval av synpunkter från verksamheten 1. Hyran för salar med mycket teknik borde sänkas. Då skulle salarna utnyttjas mer. Det borde vara självklart att alla salar är utrustade med projektor. 2. Det är önskvärt att det finns el-uppkoppling från taket i form av droppkablar i salar med fleibel inredning eller inredning mitt på golvet. 3. Alla skrivtavlor bör ha tavelbelysning. 4. Pennor till de interaktiva tavlorna kan inte förvaras i salarna, eftersom de då lätt försvinner på grund av att någon får dem med sig från salen, medvetet eller omedvetet. Pennorna kommer att förvaras i IT:s reception. Detta gäller även fjärrkontroller till videokonferensutrustning. Om det visar sig att det är en stor nackdel att förvara pennor och fjärrkontroll hos IT kan pennor och fjärrkontroll i stället förvaras i typ nyckelskåp där man loggar in med kort. Detta skåp skulle vara centralt placerat i huset. 5. Programvaran till Epson-projektorerna EB-460 i finns att tillgå gratis på nätet Programmet måste vara nerladdat på bärbar dator, om sådan ska användas tillsammans med projektorn. 6. OH-apparat av den äldre typen är överflödig i de nya lärmiljöerna. Gamla OH-bilder kan överföras till digitala och visas via projektorn. Alternativt finns en kamera som liknar en OH, som fotograferar OH-bilden och projicerar den på tavlan. Denna apparat kan också fotografera föremål som kan visas på tavlan. Jfr. Studio 1 i Kalmar.

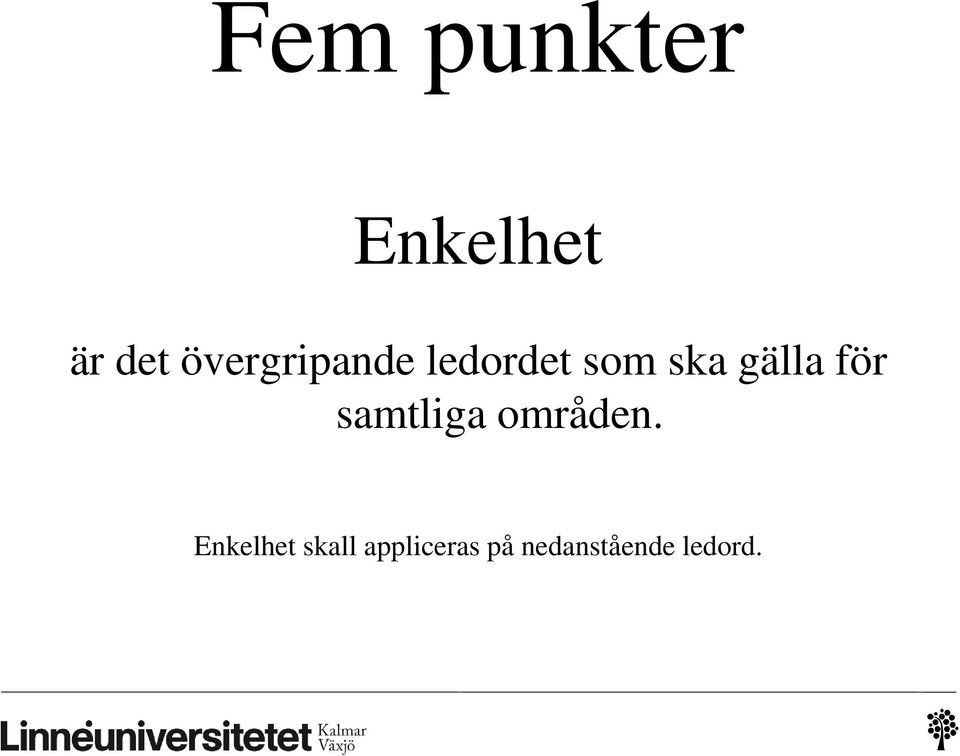

19 Fem punkter Enkelhet är det övergripande ledordet som ska gälla för samtliga områden. Enkelhet skall appliceras på nedanstående ledord.

20 Fem ledord blev se Mobilt Driftsäkert Interaktivt Humant Kreativt Fleibelt

21 Driftsäkert Kräver ett väl definierat uppbyggt system med både hård- och mjukvara. Förebyggande tillsyn och underhåll viktigt för att ha fungerande teknik. Det behövs rutiner för detta. Utrustning i reserv.

22 Fleibelt Stödja olika typer av lärande och lärprocesser Väla mellan olika sätt att undervisa eller studera direkt/distans Trådlösa, enkla uppkopplingar till bildskärmar i miljöerna. Smartboard är inte en tillräckligt bra och enkel lösning. Det krävs ett stort mått av tillvänjning. Ny teknik är opalglas att proja på och skriva på som en whiteboard. Behov av tavlor att både skriva på och proja finns och ökar inom universitetet.

23 Mobilt Möbler ska vara flyttbara Rutiner för att möblera Personal som möblerar upp varje morgon eller enligt ök som gör att det ser ut som det gör. Varje lärare möblerar inför varje tillfälle.

24 Kreativt Fleibilitet och mobilitet är en förutsättning för att vara kreativ. Mötesplatser av olika typer behövs Miljöer för studenter för olika typer av studier Studenter vill vara aktiva

25 Humant Bra ljus- och ljudmiljö. Inkluderande miljöer Ergonomi olika typer av miljöer, variation av sitta och stå Närhet till mat och dryck.

26 Interaktivt Sömlöst samverkan digitalt/analogt.

27 Applikationsmodeller - RFP

28 Källor och bakgrundsmaterial Framtidens högskoleplanering. Anna Törnquist Framtidens akademiska miljö hur och för vem. Gunnar Wettergren, Stockholms Universitet Väggarnas koreografi. Strategisk lokalplanering i ett pedagogiskt hållbarhetsperspektiv. Anna Törnquist. OH-presentation från diverse projekt. Helle Juul, arkitekt, JuulFrost Arkitekter Köpenhamn/Malmö. Framtidens kunskapsmiljö. Helle Juul, arkitekt, JuulFrost Arkitekter Köpenhamn/Malmö. Byggeri til undervisning. Helle Juul, arkitekt, JuulFrost Arkitekter Köpenhamn/Malmö. The Strand Quadrangle. Ett antal presentationer. Ian Caldwell Kings College London. Campus Skellefteå. Ingrid Thylin utvecklingschef Skellefteå Kommun. Hur skapar vi kreativa lärandemiljöer. Klara Frosterud White arkitekter. Blended learning? Hur skapas framtidens lärmiljö. Peter Törlind Luleå Tekniska Universitet. Samspelet mellan fysisk miljö och lärande. Stefan Olander Lunds Universitet. Managing capital projects with successful frameworks and partnerships. Steve Howe Imperial College London. Campusudvikling for at møde fremtidens krav. Thomas Møller Kristensen, Københavns Universitet. Följ länk till materialet ovan - Länk till symposiet Rum för aktivt lärande. Länk till filmer Rum för aktivt lärande.

29 1 (2) RUMSFUNKTIONSPROGRAM Lokal- och serviceavdelningen Handläggare Los: Eva Kellander INFORMELL LÄRMILJÖ LITEN Projektnamn: Position: Plan: Rumsnr: Uppgiftslämnare: EK Datum: Projektnr: Godkänt av: Revidering: TR Rev.datum: Dnr: Allmänt Beskrivning av verksamheten Informell lärmiljö, liten Rumstyp: Övrigt Läge/samband Ljus: Ljud: Dagsljus Verksamhet som kräver tyst rum utöver standard Dagsljus ska kunna mörkläggas helt På grund av: Dagsljus ska kunna mörkläggas delvis (inv. solskydd) Sekretesskrav Skall vara helt mörkt Bullrande verksamhet Kräver ej dagsljus/kan vara mörkt På grund av: Farligt avfall: Konventionellt avfall: Kemiskt avfall Papper Riskavfall Glas Övrigt farligt avfall Övrigt Rummet ska dimensioneras för följande: Uppskattad lokalarea vid nybyggnad: 2 kvm /person Rumsstorlek vid ombyggnad: alt: Dimensionerande mått: minst m Rumshöjd om annan än normal (ca 3m): 2,7 m Antal personer: timmar per dag Antal och typ av arbetsplatser: st skrivplatser st labplatser 1-2 st platser i hörsal/lärosalar/grupprum/mötesrum Övrigt: Dörr ska vara försedd med glasparti, i eller i anslutning till dörren. Genomsiktligt för stående och sittande. Tröskelfri dörr. Inredning som ska få plats i rummet: All inredning ska samordnas (färgskala och stil) så att de kan flyttas runt. Om tillämpligt: Fönstertetilier Gardiner vid invändigt glasparti Rumsskylt med schemahållare Källsorteringsmöbel i anslutning till rummet Limmad magnetisk, ej reflekterande, skrivyta med pennhylla på minst två väggar Vägghylla med eluttag för laddning av utrustning Miljöbelysning (lös belysning t e golvlampa och/eller pendellampa) Väter och konst Per person: En klädkrok på två höjder En stol med hjul alt svängbar, utan armstöd, med klädsel ska kunna förses med skrivskiva för höger- och vänsterhänta, alternativt en fåtölj med hög rygg och sidor. Fällbart bord med två fasta höjder, ben och hjul, runda, fyrkantiga och/eller svängda.

30 2 (2) Projektnamn: Position: Plan: Rumsnr: Utrymmeskrävande och/eller värmeavgivande utrustning: Bildskärm och webbkamera. Väggfast styrpanel. Yta framför skärmen: Skrivbar transparent glasskiva, upphängd i överkant, på sådan distans från väggen att en bildskärm på rullstativ kan skjutas in mellan glasskivan och väggen. Tung utrustning som kräver förstärkning i golv/vägg/tak E. Vibrationsalstrande utrustning Dataprojektor 0,4 kw Vibrationskänslig utrustning Bildskärm. 0,05 kw Datorer/skrivare. Antal: 1 per person à 0,2 kw TV/Video 0,1 kw Videokonferensutr Annan värmeavgivande utrustning: kw 0,05 kw Vattenanslutning av utrustning Funktionskrav på rummets ytor Hygienkrav Halvledande matta Etra lättstädat Dörrar med glas Om möjligt: Skrivbara väggar (opalglas alt limmad magnetisk skrivyta) Spolbara golv Övrigt: God akustik efterklangstiden bör vara så kort som möjligt Klimat och ventilation Kylning av överskottsvärme Konstant temperatur c < temp < c, +/- c Konstant fuktighet % < RF < % +/- % Möjlighet till forcerad ventilation Andra särskilda klimatkrav Speciellt tryckförhållande till omgivningen Övertryck Undertryck Elförsörjning, belysning Labpaneler st UV-ljus Labpanelerna ska innehålla: Mörkrumsbelysning Ev specialbelysning för konst, väter Eluttag 230V 1 st dubbelt, placerat i fönsterbänk, vid laddningsskiva, i soffa, o d Eluttag 3-fas 16A st Eluttag 3-fas 32A st Eluttag 3-fas 63A st Fast elansluten utrustning: Övrigt Allmänbelysning. Alla ljuskällor ska vara av energisnål typ. Punktbelysning vid studieplatser. Tele/Data Tele/data enligt husets standard Driftslarm för utrustning st Antal datauttag: st TV-uttag st Antal rikstelefoniuttag: Analoga telefoniuttag för fa st Tele/data, särskilda önskemål: Trådlöst nätverk

31 Inredning som ska få plats i rummet Om tillämpligt: Fönstertetilier Gardiner vid invändigt glasparti Rumsskylt med schemahållare Källsorteringsmöbel i anslutning till rummet Limmad magnetisk, ej reflekterande, skrivyta med pennhylla på minst två väggar Vägghylla med eluttag för laddning av utrustning Miljöbelysning (lös belysning t e golvlampa och/eller pendellampa) Väter och konst Per person: En klädkrok på två höjder En stol med hjul alt svängbar, utan armstöd, med klädsel ska kunna förses med skrivskiva för höger- och vänsterhänta, alternativt en fåtölj med hög rygg och sidor. Fällbart bord med två fasta höjder, ben och hjul, runda, fyrkantiga och/eller svängda.

32 1 (2) RUMSFUNKTIONSPROGRAM Lokal- och serviceavdelningen Handläggare Los: Eva Kellander INFORMELL LÄRMILJÖ MEDEL Projektnamn: Position: Plan: Rumsnr: Uppgiftslämnare: EK Datum: Projektnr: Godkänt av: Revidering: TR Rev.datum: Dnr: Allmänt Beskrivning av verksamheten Informell lärmiljö, medel Rumstyp: Övrigt Läge/samband Ljus: Ljud: Dagsljus Verksamhet som kräver tyst rum utöver standard Dagsljus ska kunna mörkläggas helt På grund av: Dagsljus ska kunna mörkläggas delvis (inv. solskydd) Sekretesskrav Skall vara helt mörkt Bullrande verksamhet Kräver ej dagsljus/kan vara mörkt På grund av: Om i öppen miljö Farligt avfall: Konventionellt avfall: Kemiskt avfall Papper Riskavfall Glas Övrigt farligt avfall Övrigt Rummet ska dimensioneras för följande: Uppskattad lokalarea vid nybyggnad: 1,5 kvm /person Rumsstorlek vid ombyggnad: alt: Dimensionerande mått: minst m Rumshöjd om annan än normal (ca 3m): 2,7 m Antal personer: timmar per dag Antal och typ av arbetsplatser: st skrivplatser st labplatser 3-20 st platser i hörsal/lärosalar/grupprum/mötesrum Övrigt: Dörr ska vara försedd med glasparti, i eller i anslutning till dörren. Genomsiktligt för stående och sittande. Tröskelfri dörr. Inredning som ska få plats i rummet: All inredning ska samordnas (färgskala och stil) så att de kan flyttas runt. Om tillämpligt: Stolar med hjul alt svängbara, utan armstöd och klädsel Fällbara bord med två fasta höjder, ben och hjul, runda, fyrkantiga och/eller svängda Stoppmöbler (fåtöljer, soffor, gradänger, sittpuffar, pallar o.d.) vid enstaka mötesplatser Vägghylla med eluttag för laddning av utrustning Skylt som visar ma antal personer i rummet. 1 st klädkrok på två höjder per person Informationssystem (upplysningar/kalendarium/nyheter mm) Rum i rummet Väter och konst Källsorteringsmöbel Miljöbelysning (lös belysning t e golvlampa och/eller pendellampa)

33 2 (2) Projektnamn: Position: Plan: Rumsnr: Utrymmeskrävande och/eller värmeavgivande utrustning: Tung utrustning som kräver förstärkning i golv/vägg/tak E. Vibrationsalstrande utrustning Dataprojektor 0,4 kw Vibrationskänslig utrustning Bildskärm. 0,05 kw Datorer/skrivare. Antal: 1 per 2 personer à 0,2 kw TV/Video 0,1 kw Videokonferensutr Annan värmeavgivande utrustning: kw 0,05 kw Vattenanslutning av utrustning Funktionskrav på rummets ytor Hygienkrav Halvledande matta Etra lättstädat Dörrar med glas Om möjligt: Skrivbara väggar (opalglas alt limmad magnetisk skrivyta) Spolbara golv Övrigt: God akustik efterklangstiden bör vara så kort som möjligt Klimat och ventilation Kylning av överskottsvärme Konstant temperatur c < temp < c, +/- c Konstant fuktighet % < RF < % +/- % Möjlighet till forcerad ventilation Andra särskilda klimatkrav Speciellt tryckförhållande till omgivningen Övertryck Undertryck Om fönster: Minst ett öppningsbart (om möjligt) Elförsörjning, belysning Labpaneler st UV-ljus Labpanelerna ska innehålla: Mörkrumsbelysning Ev specialbelysning för konst, väter Eluttag 230V 1 st dubbelt per 4 personer, placerat i fönsterbänk, vid laddningsskiva, i soffa, o d Eluttag 3-fas 16A st Eluttag 3-fas 32A st Eluttag 3-fas 63A st Fast elansluten utrustning: Övrigt Allmänbelysning. Alla ljuskällor ska vara av energisnål typ. Punktbelysning vid studieplatser. Tele/Data Tele/data enligt husets standard Driftslarm för utrustning st Antal datauttag: st TV-uttag st Antal rikstelefoniuttag: Analoga telefoniuttag för fa st Tele/data, särskilda önskemål: Trådlöst nätverk

34 Inredning som ska få plats i rummet Om tillämpligt: Stolar med hjul alt svängbara, utan armstöd och klädsel Fällbara bord med två fasta höjder, ben och hjul, runda, fyrkantiga och/eller svängda Stoppmöbler (fåtöljer, soffor, gradänger, sittpuffar, pallar o.d.) vid enstaka mötesplatser Vägghylla med eluttag för laddning av utrustning Skylt som visar ma antal personer i rummet. 1 st klädkrok på två höjder per person Informationssystem (upplysningar/kalendarium/nyheter mm) Rum i rummet Väter och konst Källsorteringsmöbel Miljöbelysning (lös belysning t e golvlampa och/eller pendellampa)

35 1 (2) RUMSFUNKTIONSPROGRAM Lokal- och serviceavdelningen Handläggare Los: Eva Kellander INFORMELL LÄRMILJÖ STOR Projektnamn: Position: Plan: Rumsnr: Uppgiftslämnare: EK Datum: Projektnr: Godkänt av: Revidering: TR Rev.datum: Dnr: Allmänt Beskrivning av verksamheten Informell lärmiljö, stor Rumstyp: Övrigt Läge/samband Ljus: Ljud: Dagsljus Verksamhet som kräver tyst rum utöver standard Dagsljus ska kunna mörkläggas helt På grund av: Dagsljus ska kunna mörkläggas delvis (inv. solskydd) Sekretesskrav Skall vara helt mörkt Bullrande verksamhet Kräver ej dagsljus/kan vara mörkt På grund av: Om i öppen miljö Farligt avfall: Konventionellt avfall: Kemiskt avfall Papper Riskavfall Glas Övrigt farligt avfall Övrigt Rummet ska dimensioneras för följande: Uppskattad lokalarea vid nybyggnad: 1,5 kvm /person Rumsstorlek vid ombyggnad: alt: Dimensionerande mått: minst m Rumshöjd om annan än normal (ca 3m): >2,7 m Antal personer: timmar per dag Antal och typ av arbetsplatser: st skrivplatser st labplatser st platser i hörsal/lärosalar/grupprum/mötesrum Övrigt: Dörr ska vara försedd med glasparti, i eller i anslutning till dörren. Genomsiktligt för stående och sittande. Tröskelfri dörr. Inredning som ska få plats i rummet: All inredning ska samordnas (färgskala och stil) så att de kan flyttas runt. Stoppmöbler (fåtöljer, soffor, gradänger, sittpuffar, pallar o d) vid enstaka mötesplatser Vägghylla med eluttag för laddning av utrustning Informationssystem (upplysningar/kalendarium/nyheter m.m.) Anslagstavlor med klämmor, skruvade i träskiva Miljöbelysning (lös belysning t e golvlampa och pendellampa) Rum i rummet Konst Väter Källsorteringsmöbel Låsbara förvaringsfack

36 2 (2) Projektnamn: Position: Plan: Rumsnr: Utrymmeskrävande och/eller värmeavgivande utrustning: Mikrovågsugnar och kylskåp i lämplig omfattning Tillgång till skrivare Tung utrustning som kräver förstärkning i golv/vägg/tak E. Vibrationsalstrande utrustning Dataprojektor 0,4 kw Vibrationskänslig utrustning Bildskärm. 0,05 kw Datorer/skrivare. Antal: 1 per 2 personer à 0,2 kw TV/Video 0,1 kw Annan värmeavgivande utrustning: Mikro 0,9 kw Kylskåp 0,1 kw Videokonferensutr 0,05 kw Vattenanslutning av utrustning Funktionskrav på rummets ytor Hygienkrav Halvledande matta Etra lättstädat Dörrar med glas Om möjligt: Skrivbara väggar (opalglas alt limmad magnetisk skrivyta) Spolbara golv Övrigt: God akustik efterklangstiden bör vara så kort som möjligt Klimat och ventilation Kylning av överskottsvärme Konstant temperatur c < temp < c, +/- c Konstant fuktighet % < RF < % +/- % Möjlighet till forcerad ventilation Andra särskilda klimatkrav Speciellt tryckförhållande till omgivningen Övertryck Undertryck Om fönster: Minst ett öppningsbart (om möjligt) Vatten, avlopp, m m Kallt/varmt 1 st tappställen per diskbänk Kallvatten 1 st tappställen per kaffeautomat Övrigt: Vattenanslutning med snabbstopp avstängning för kaffeautomat Diskbänk i lämplig omfattning Elförsörjning, belysning Labpaneler st UV-ljus Labpanelerna ska innehålla: Mörkrumsbelysning Ev specialbelysning för konst, väter Eluttag 230V 1 st dubbelt per 2 m2 lokalyta Eluttag 3-fas 16A st Eluttag 3-fas 32A st Eluttag 3-fas 63A st Fast elansluten utrustning: Eluttag 230V fram till varuautomater, mikro och kylförvaring Övrigt Allmänbelysning. Alla ljuskällor ska vara av energisnål typ. Punktbelysning vid studieplatser. Tele/Data Tele/data enligt husets standard Driftslarm för utrustning st Antal datauttag: st TV-uttag st Antal rikstelefoniuttag: Analoga telefoniuttag för fa st Tele/data, särskilda önskemål: Trådlöst nätverk

37 Inredning som ska få plats i rummet Stoppmöbler (fåtöljer, soffor, gradänger, sittpuffar, pallar o d) vid enstaka mötesplatser Vägghylla med eluttag för laddning av utrustning Informationssystem (upplysningar/kalendarium/nyheter m.m.) Anslagstavlor med klämmor, skruvade i träskiva Miljöbelysning (lös belysning t e golvlampa och pendellampa) Rum i rummet Konst Väter Källsorteringsmöbel Låsbara förvaringsfack

38 1 (2) RUMSFUNKTIONSPROGRAM Lokal- och serviceavdelningen Handläggare Los: Eva Kellander FORMELL LÄRMILJÖ LITEN Projektnamn: Position: Plan: Rumsnr: Uppgiftslämnare: EK Datum: Projektnr: Godkänt av: Revidering: TR Rev.datum: Dnr: Allmänt Beskrivning av verksamheten Formell lärmiljö, liten Rumstyp: Övrigt Läge/samband Ljus: Ljud: Dagsljus Verksamhet som kräver tyst rum utöver standard Dagsljus ska kunna mörkläggas helt På grund av: Dagsljus ska kunna mörkläggas delvis (inv. solskydd) Sekretesskrav Skall vara helt mörkt Bullrande verksamhet Kräver ej dagsljus/kan vara mörkt På grund av: Säkerhet: Inbrottslarm Låsanordning utöver standard Passagekontroll Kortläsare och cylinder Övrigt Timer för förbikoppling av kortläsare Rummet ska dimensioneras för följande: Uppskattad lokalarea vid nybyggnad: 1,5 kvm /person Rumsstorlek vid ombyggnad: alt: Dimensionerande mått: minst m Rumshöjd om annan än normal (ca 3m): 2,7 m Antal personer: timmar per dag Antal och typ av arbetsplatser: st skrivplatser st labplatser 8-20 st platser i hörsal/lärosalar/grupprum/mötesrum Övrigt: Dörr ska vara försedd med glasparti, i eller i anslutning till dörren. Genomsiktligt för stående och sittande. Tröskelfri dörr. Inredning som ska få plats i rummet: All inredning ska samordnas (färgskala och stil) så att de kan flyttas runt. Om tillämpligt: Fönstertetilier Gardiner vid invändigt glasparti Rumsskylt med schemahållare Källsorteringsmöbel i anslutning till rummet Limmad magnetisk, ej reflekterande, skrivyta med pennhylla på minst två väggar Vägghylla med eluttag för laddning av utrustning Miljöbelysning (lös belysning t e golvlampa och/eller pendellampa) Väter och konst Per person: En klädkrok på två höjder En stol med hjul alt svängbar, utan armstöd, med klädsel ska kunna förses med skrivskiva för höger- och vänsterhänta, alternativt en fåtölj med hög rygg och sidor. Fällbart bord med två fasta höjder, ben och hjul, runda, fyrkantiga och/eller svängda.

39 2 (2) Projektnamn: Position: Plan: Rumsnr: Utrymmeskrävande och/eller värmeavgivande utrustning: Bildskärm och webbkamera. Väggfast styrpanel. Yta framför skärmen: Skrivbar transparent glasskiva, upphängd i överkant, på sådan distans från väggen att en bildskärm på rullstativ kan skjutas in mellan glasskivan och väggen. Tung utrustning som kräver förstärkning i golv/vägg/tak E. Vibrationsalstrande utrustning Dataprojektor 0,4 kw Vibrationskänslig utrustning Bildskärm. 0,05 kw Datorer/skrivare. Antal: 1 per person à 0,2 kw TV/Video 0,1 kw Videokonferensutr Annan värmeavgivande utrustning: kw 0,05 kw Vattenanslutning av utrustning Funktionskrav på rummets ytor Hygienkrav Halvledande matta Etra lättstädat Dörrar med glas Skrivbara väggar (opalglas alt limmad magnetisk skrivyta) Spolbara golv Övrigt: God akustik efterklangstiden bör vara så kort som möjligt Klimat och ventilation Kylning av överskottsvärme Konstant temperatur c < temp < c, +/- c Konstant fuktighet % < RF < % +/- % Möjlighet till forcerad ventilation Andra särskilda klimatkrav Speciellt tryckförhållande till omgivningen Övertryck Undertryck Om fönster: Minst ett ska vara öppningsbart (om möjligt) Elförsörjning, belysning Labpaneler st UV-ljus Labpanelerna ska innehålla: Mörkrumsbelysning Ev specialbelysning för konst, väter Eluttag 230V 1 st dubbelt per 2 personer, placerade i fönsterbänk, vid laddningsskiva, i soffa, Eluttag 3-fas 16A st längs varje vägg i lokalen. Eluttag 3-fas 32A st Eluttag 3-fas 63A st Fast elansluten utrustning: Övrigt Allmänbelysning. Alla ljuskällor ska vara av energisnål typ. Etra stark belysning mot fokusvägg (lärare) vid e-möten eller videoinspelning. Tele/Data Tele/data enligt husets standard Driftslarm för utrustning st Antal datauttag: 1 st TV-uttag st Antal rikstelefoniuttag: Analoga telefoniuttag för fa st Tele/data, särskilda önskemål: Trådlöst nätverk

40 Inredning som ska få plats i rummet Om tillämpligt: Fönstertetilier Gardiner vid invändigt glasparti Rumsskylt med schemahållare Källsorteringsmöbel i anslutning till rummet Limmad magnetisk, ej reflekterande, skrivyta med pennhylla på minst två väggar Vägghylla med eluttag för laddning av utrustning Miljöbelysning (lös belysning t e golvlampa och/eller pendellampa) Väter och konst Per person: En klädkrok på två höjder En stol med hjul alt svängbar, utan armstöd, med klädsel ska kunna förses med skrivskiva för höger- och vänsterhänta, alternativt en fåtölj med hög rygg och sidor. Fällbart bord med två fasta höjder, ben och hjul, runda, fyrkantiga och/eller svängda.

41 1 (2) RUMSFUNKTIONSPROGRAM Lokal- och serviceavdelningen Handläggare Los: Eva Kellander FORMELL LÄRMILJÖ MEDEL Projektnamn: Position: Plan: Rumsnr: Uppgiftslämnare: EK Datum: Projektnr: Godkänt av: Revidering: TR Rev.datum: Dnr: Allmänt Beskrivning av verksamheten Formell lärmiljö, medel Rumstyp: Övrigt Läge/samband Ljus: Ljud: Dagsljus Verksamhet som kräver tyst rum utöver standard Dagsljus ska kunna mörkläggas helt På grund av: Dagsljus ska kunna mörkläggas delvis (inv. solskydd) Sekretesskrav Skall vara helt mörkt Bullrande verksamhet Kräver ej dagsljus/kan vara mörkt På grund av: Säkerhet: Inbrottslarm Låsanordning utöver standard Passagekontroll Kortläsare och cylinder Övrigt Timer för förbikoppling av kortläsare Rummet ska dimensioneras för följande: Uppskattad lokalarea vid nybyggnad: 1,5 kvm /person Rumsstorlek vid ombyggnad: alt: Dimensionerande mått: minst m Rumshöjd om annan än normal (ca 3m): 2,7 m Antal personer: timmar per dag Antal och typ av arbetsplatser: st skrivplatser st labplatser st platser i hörsal/lärosalar/grupprum/mötesrum Övrigt: Dörr ska vara försedd med glasparti, i eller i anslutning till dörren. Genomsiktligt för stående och sittande. Tröskelfri dörr. Inredning som ska få plats i rummet: All inredning ska samordnas (färgskala och stil) så att de kan flyttas runt. Om tillämpligt: Gardiner vid invändigt glasparti Rumsskylt med schemahållare Ett lärarbord, sitt/stå Limmad magnetisk, ej reflekterande, skrivyta med pennhylla på minst två väggar Vägghylla med eluttag för laddning av utrustning Miljöbelysning (lös belysning t.e.golvlampa och pendellampa) Skylt med ma antal personer som får vistas i rummet samtidigt Väter och konst Källsorteringsmöbel i anslutning till rummet Per person: En klädkrok på två höjder Fällbara bord med två fasta höjder, ben och hjul, runda, fyrkantiga och/eller svängda. En stol med hjul alt svängbara, utan armstöd, med klädsel ska kunna förses med skrivskiva för höger- och vänsterhänta.

42 2 (2) Projektnamn: Position: Plan: Rumsnr: Utrymmeskrävande och/eller värmeavgivande utrustning: Vridbar dataprojektor inkl ljud. Videokonferensutrustning. Bildskärm och två webbkameror, en framåtriktad mot lärare och en bakåtriktad mot studenter. Väggfast styrpanel. Yta framför skärmen: Skrivbar transparent glasskiva, upphängd i överkant, på sådan distans från väggen att en bildskärm på rullstativ kan skjutas in mellan glasskivan och väggen. Trådlös uppkoppling mellan dator/surfplatta/smartphone och projektor. Ljudutrustning med ekosläckande mikrofoner och högtalarsystem. Tung utrustning som kräver förstärkning i golv/vägg/tak E. Vibrationsalstrande utrustning Dataprojektor 0,4 kw Vibrationskänslig utrustning Bildskärm 0,05 kw Datorer/skrivare. Antal: 1 per 2 personer à 0,2 kw TV/Video 0,1 kw Videokonferensutr Annan värmeavgivande utrustning: 0,55 kw 0,05 kw Vattenanslutning av utrustning Funktionskrav på rummets ytor Hygienkrav Halvledande matta Etra lättstädat Dörrar med glas Skrivbara väggar (opalglas alt limmad magnetisk skrivyta) Spolbara golv Övrigt: God akustik efterklangstiden bör vara så kort som möjligt Klimat och ventilation Kylning av överskottsvärme Konstant temperatur c < temp < c, +/- c Konstant fuktighet % < RF < % +/- % Möjlighet till forcerad ventilation Andra särskilda klimatkrav Speciellt tryckförhållande till omgivningen Övertryck Undertryck Om fönster: Minst ett ska vara öppningsbart (om möjligt) Elförsörjning, belysning Labpaneler st UV-ljus Labpanelerna ska innehålla: Mörkrumsbelysning Ev specialbelysning för konst, väter Eluttag 230V 1 st dubbelt per 4 personer. Eluttag från tak eller golv >50 platser. Eluttag 3-fas 16A st Eluttag 3-fas 32A st Hörslinga Eluttag 3-fas 63A st Fast elansluten utrustning: Övrigt Allmänbelysning. Alla ljuskällor ska vara av energisnål typ. Etra stark belysning mot fokusvägg (lärare) vid e-möten eller videoinspelning. Mörkläggningsgardiner vid behov, elmanövrerade. Minst 1 st hörslinga per byggnad. Tele/Data Tele/data enligt husets standard Driftslarm för utrustning st Antal datauttag: 1 st dubbelt TV-uttag st Antal rikstelefoniuttag: Analoga telefoniuttag för fa st Tele/data, särskilda önskemål: Trådlöst nätverk Nätverksuppkopplad projektor

43 Inredning som ska få plats i rummet Om tillämpligt: Gardiner vid invändigt glasparti Rumsskylt med schemahållare Ett lärarbord, sitt/stå Limmad magnetisk, ej reflekterande, skrivyta med pennhylla på minst två väggar Vägghylla med eluttag för laddning av utrustning Miljöbelysning (lös belysning t.e.golvlampa och pendellampa) Skylt med ma antal personer som får vistas i rummet samtidigt Väter och konst Källsorteringsmöbel i anslutning till rummet Per person: En klädkrok på två höjder Fällbara bord med två fasta höjder, ben och hjul, runda, fyrkantiga och/ eller svängda. En stol med hjul alt svängbara, utan armstöd, med klädsel ska kunna förses med skrivskiva för höger- och vänsterhänta.

44 1 (2) RUMSFUNKTIONSPROGRAM Lokal- och serviceavdelningen Handläggare Los: Eva Kellander FORMELL LÄRMILJÖ STOR Projektnamn: Position: Plan: Rumsnr: Uppgiftslämnare: EK Datum: Projektnr: Godkänt av: Revidering: TR Rev.datum: Dnr: Allmänt Beskrivning av verksamheten Formell lärmiljö, stor Rumstyp: Övrigt Läge/samband Ljus: Ljud: Dagsljus Verksamhet som kräver tyst rum utöver standard Dagsljus ska kunna mörkläggas helt På grund av: Dagsljus ska kunna mörkläggas delvis (inv. solskydd) Sekretesskrav Skall vara helt mörkt Bullrande verksamhet Kräver ej dagsljus/kan vara mörkt På grund av: Säkerhet: Inbrottslarm Låsanordning utöver standard Passagekontroll Kortläsare och cylinder Övrigt Timer för förbikoppling av kortläsare Rummet ska dimensioneras för följande: Uppskattad lokalarea vid nybyggnad: 1 kvm /person Rumsstorlek vid ombyggnad: alt: Dimensionerande mått: minst m Rumshöjd om annan än normal (ca 3m): >3 m Antal personer: timmar per dag Antal och typ av arbetsplatser: st skrivplatser st labplatser st platser i hörsal/lärosalar/grupprum/mötesrum Övrigt: Dörr ska vara försedd med glasparti, i eller i anslutning till dörren. Genomsiktligt för stående och sittande. Tröskelfri dörr. Inredning som ska få plats i rummet: Ett sitt- och ståbord En lärarstol Ett ståbord, d=600 mm Podiemöbler: bord och stolar Limmad magnetisk, ej reflekterande, skrivyta med pennhylla, hisstavlor där höjden medger det Rumsskylt med schemahållare Vägghylla med eluttag för laddning av utrustning Miljöbelysning (lös belysning t e golvlampa och/eller pendellampa) Väter och konst Separat teknikrum, som kan vara stängt eller öppet Källsorteringsmöbel i anslutning till rummet Per person: En gradängstol med bord och fällbar sits utan armstöd med ljudabsorberande undersida 0,5 st klädkrok på två höjder

45 2 (2) Projektnamn: Position: Plan: Rumsnr: Utrymmeskrävande och/eller värmeavgivande utrustning: Teknik för ljus/ljud/film. Videokonferensanläggning. Vridbar dataprojektor inkl ljud. Väggfast styrpanel. Yta framför skärmen: Skrivbar transparent glasskiva, upphängd i överkant, på sådan distans från väggen att en bildskärm på rullstativ kan skjutas in mellan glasskivan och väggen. Trådlös uppkoppling mellan dator/surfplatta/smartphone och projektor. Ljudutrustning med ekosläckande mikrofoner och högtalarsystem. Tung utrustning som kräver förstärkning i golv/vägg/tak E. Vibrationsalstrande utrustning Dataprojektor 0,4 kw Vibrationskänslig utrustning Bildskärm 0,05 kw Datorer/skrivare. Antal: 1 per 2 personer à 0,2 kw TV/Video 0,1 kw Videokonferensutr Annan värmeavgivande utrustning: kw 0,05 kw Vattenanslutning av utrustning Funktionskrav på rummets ytor Hygienkrav Halvledande matta Etra lättstädat Dörrar med glas Skrivbara väggar (opalglas alt limmad magnetisk skrivyta) Spolbara golv Övrigt: God akustik efterklangstiden bör vara så kort som möjligt Klimat och ventilation Kylning av överskottsvärme Konstant temperatur c < temp < c, +/- c Konstant fuktighet % < RF < % +/- % Möjlighet till forcerad ventilation Andra särskilda klimatkrav Speciellt tryckförhållande till omgivningen Övertryck Undertryck Om fönster: Minst ett ska vara öppningsbart (om möjligt) Elförsörjning, belysning Labpaneler st UV-ljus Labpanelerna ska innehålla: Mörkrumsbelysning Ev specialbelysning för konst, väter Eluttag 230V 6 st vid podium, ett styck vid varannan stol, fyra st vid tavlan Eluttag 3-fas 16A st Eluttag 3-fas 32A st Hörslinga Eluttag 3-fas 63A st Fast elansluten utrustning: Övrigt Allmänbelysning. Alla ljuskällor ska vara av energisnål typ. Etra stark belysning mot fokusvägg (lärare) vid e-möten eller videoinspelning. Mörkläggningsgardiner vid behov, elmanövrerade. Minst 1 st hörslinga per byggnad. Tele/Data Tele/data enligt husets standard Driftslarm för utrustning st Antal datauttag: 2 st dubbelt TV-uttag st Antal rikstelefoniuttag: Analoga telefoniuttag för fa st Tele/data, särskilda önskemål: Trådlöst nätverk Nätverksuppkopplad projektor

46 Inredning som ska få plats i rummet Ett sitt- och ståbord En lärarstol Ett ståbord, d=600 mm Podiemöbler: bord och stolar Limmad magnetisk, ej reflekterande, skrivyta med pennhylla, hisstavlor där höjden medger det Rumsskylt med schemahållare Vägghylla med eluttag för laddning av utrustning Miljöbelysning (lös belysning t e golvlampa och/eller pendellampa) Väter och konst Separat teknikrum, som kan vara stängt eller öppet Källsorteringsmöbel i anslutning till rummet Per person: En gradängstol med bord och fällbar sits utan armstöd med ljudabsorberande undersida 0,5 st klädkrok på två höjder
