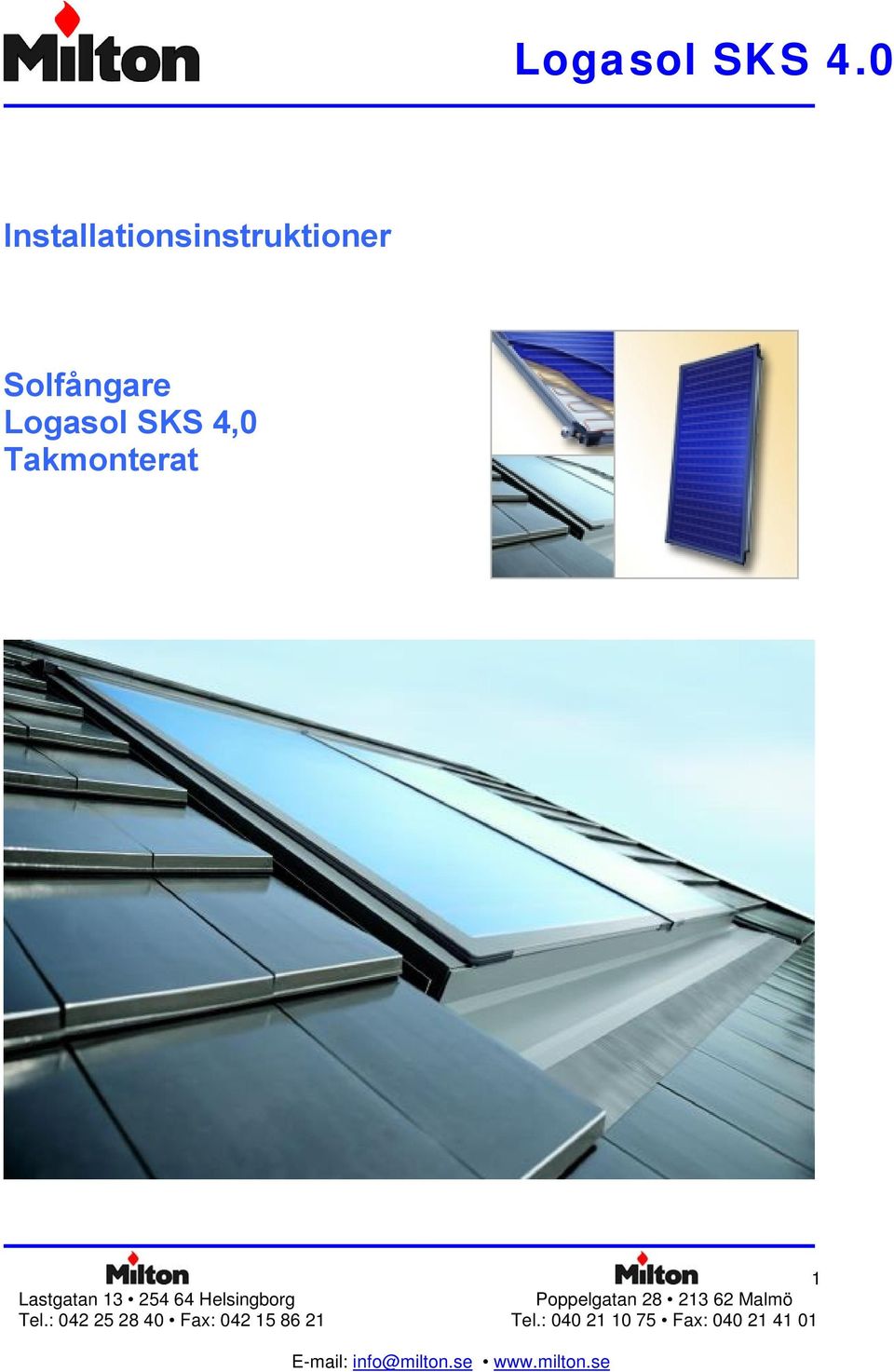

1 Installationsinstruktioner Solfångare Logasol SKS 4,0 Takmonterat 1

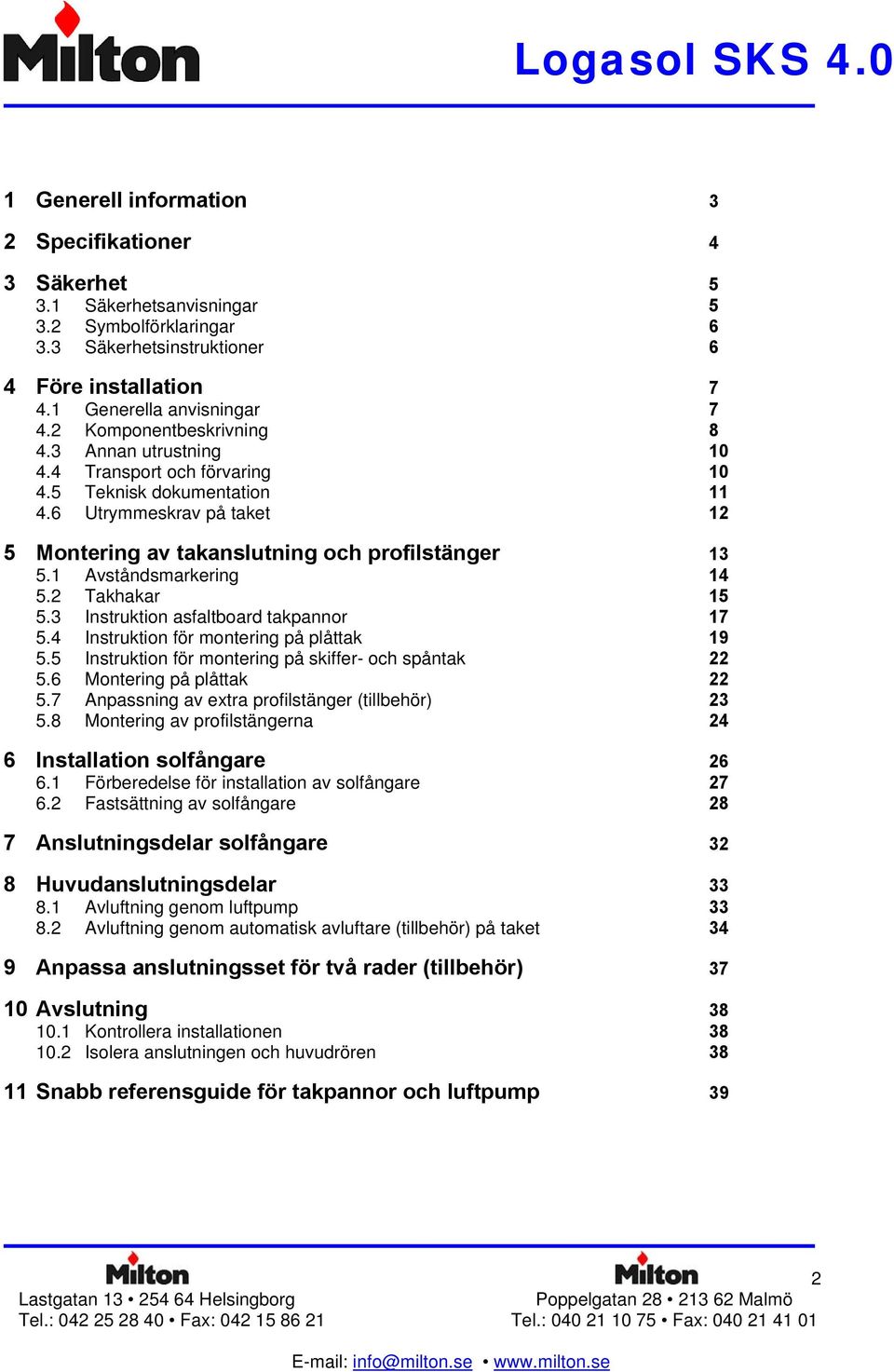

2 1 Generell information 3 2 Specifikationer 4 3 Säkerhet Säkerhetsanvisningar Symbolförklaringar Säkerhetsinstruktioner 6 4 Före installation Generella anvisningar Komponentbeskrivning Annan utrustning Transport och förvaring Teknisk dokumentation Utrymmeskrav på taket 12 5 Montering av takanslutning och profilstänger Avståndsmarkering Takhakar Instruktion asfaltboard takpannor Instruktion för montering på plåttak Instruktion för montering på skiffer- och spåntak Montering på plåttak Anpassning av extra profilstänger (tillbehör) Montering av profilstängerna 24 6 Installation solfångare Förberedelse för installation av solfångare Fastsättning av solfångare 28 7 Anslutningsdelar solfångare 32 8 Huvudanslutningsdelar Avluftning genom luftpump Avluftning genom automatisk avluftare (tillbehör) på taket 34 9 Anpassa anslutningsset för två rader (tillbehör) Avslutning Kontrollera installationen Isolera anslutningen och huvudrören Snabb referensguide för takpannor och luftpump 39 2

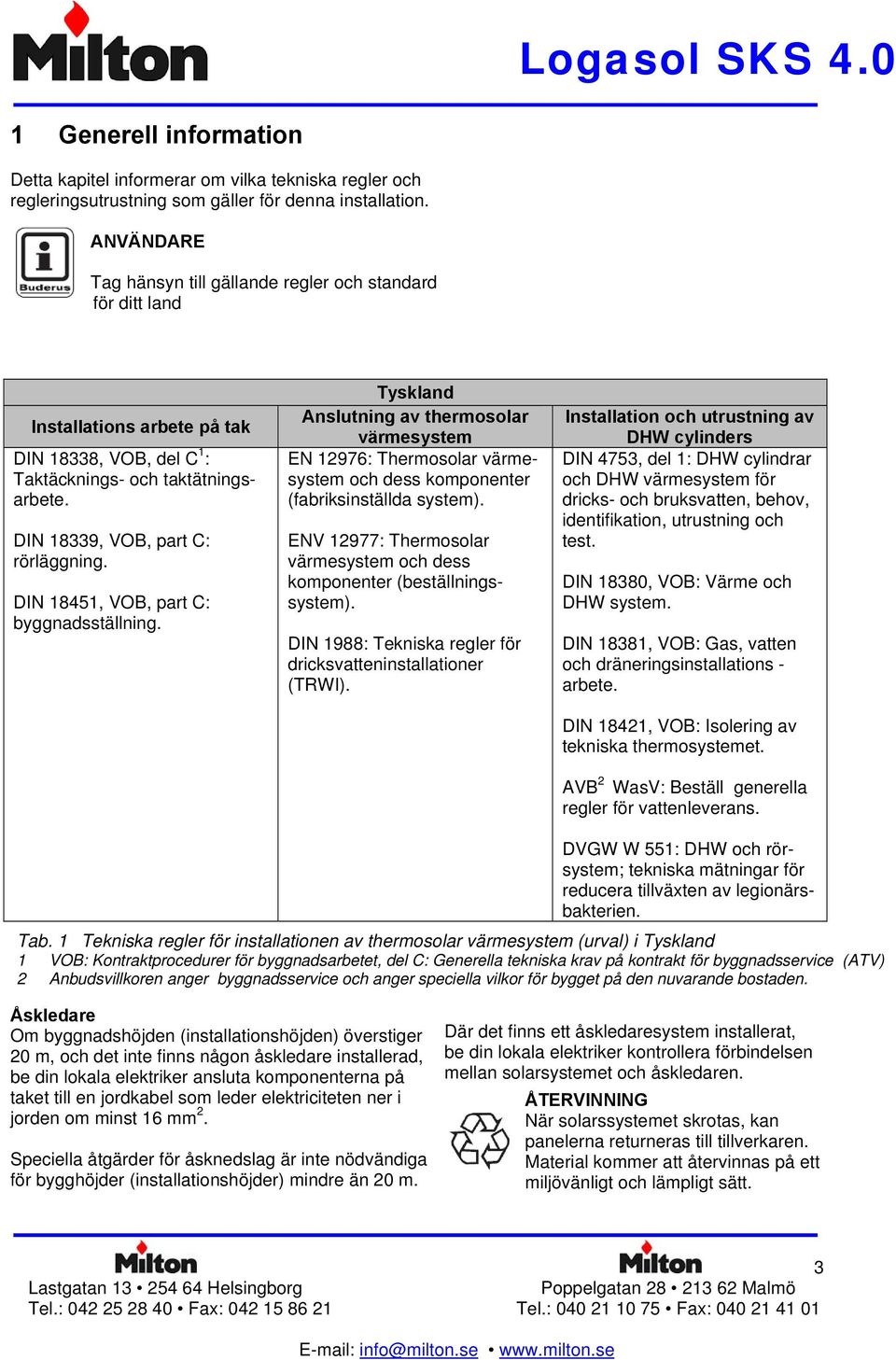

3 1 Generell information Detta kapitel informerar om vilka tekniska regler och regleringsutrustning som gäller för denna installation. ANVÄNDARE Tag hänsyn till gällande regler och standard för ditt land Tyskland Installations arbete på tak Anslutning av thermosolar värmesystem DIN 18338, VOB, del C 1 : EN 12976: Thermosolar värmesystem Taktäcknings- och taktätningsarbete. och dess komponenter (fabriksinställda system). DIN 18339, VOB, part C: rörläggning. DIN 18451, VOB, part C: byggnadsställning. ENV 12977: Thermosolar värmesystem och dess komponenter (beställningssystem). DIN 1988: Tekniska regler för dricksvatteninstallationer (TRWI). Installation och utrustning av DHW cylinders DIN 4753, del 1: DHW cylindrar och DHW värmesystem för dricks- och bruksvatten, behov, identifikation, utrustning och test. DIN 18380, VOB: Värme och DHW system. DIN 18381, VOB: Gas, vatten och dräneringsinstallations - arbete. DIN 18421, VOB: Isolering av tekniska thermosystemet. AVB 2 WasV: Beställ generella regler för vattenleverans. DVGW W 551: DHW och rörsystem; tekniska mätningar för reducera tillväxten av legionärsbakterien. Tab. 1 Tekniska regler för installationen av thermosolar värmesystem (urval) i Tyskland 1 VOB: Kontraktprocedurer för byggnadsarbetet, del C: Generella tekniska krav på kontrakt för byggnadsservice (ATV) 2 Anbudsvillkoren anger byggnadsservice och anger speciella vilkor för bygget på den nuvarande bostaden. Åskledare Om byggnadshöjden (installationshöjden) överstiger Där det finns ett åskledaresystem installerat, 20 m, och det inte finns någon åskledare installerad, be din lokala elektriker kontrollera förbindelsen be din lokala elektriker ansluta komponenterna på mellan solarsystemet och åskledaren. taket till en jordkabel som leder elektriciteten ner i ÅTERVINNING jorden om minst 16 mm 2. När solarssystemet skrotas, kan panelerna returneras till tillverkaren. Speciella åtgärder för åsknedslag är inte nödvändiga Material kommer att återvinnas på ett för bygghöjder (installationshöjder) mindre än 20 m. miljövänligt och lämpligt sätt. 3

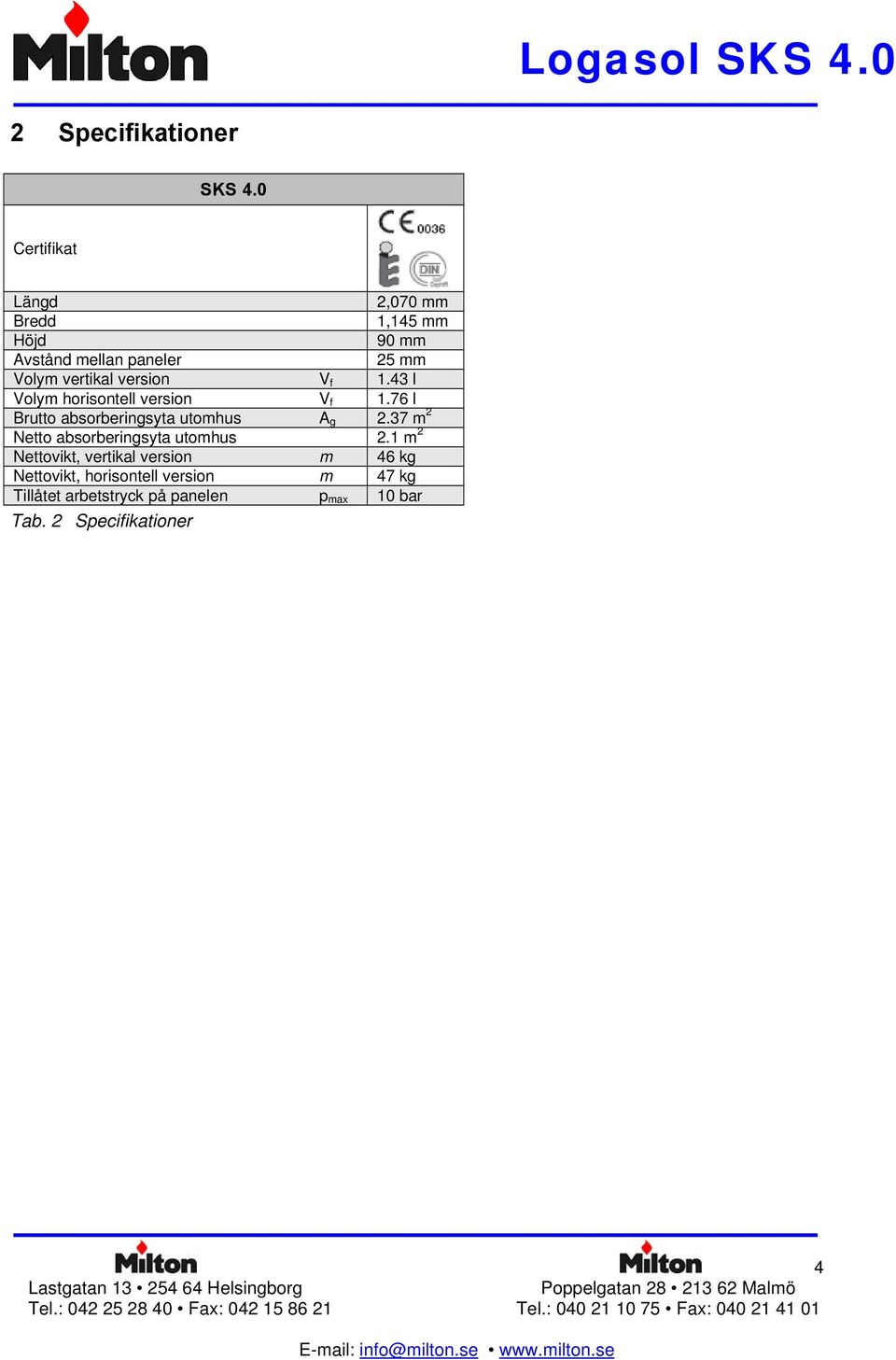

4 2 Specifikationer SKS 4.0 Certifikat Längd Bredd Höjd Avstånd mellan paneler Volym vertikal version Vf 1.43 l 2,070 mm 1,145 mm 90 mm 25 mm Volym horisontell version Vf 1.76 l Brutto absorberingsyta utomhus A 2.37 m Netto absorberingsyta utomhus 2.1 m Nettovikt, vertikal version m 46 kg Nettovikt, horisontell version m 47 kg Tillåtet arbetstryck på panelen pmax 10 bar Tab. 2 Specifikationer g 2 2 4

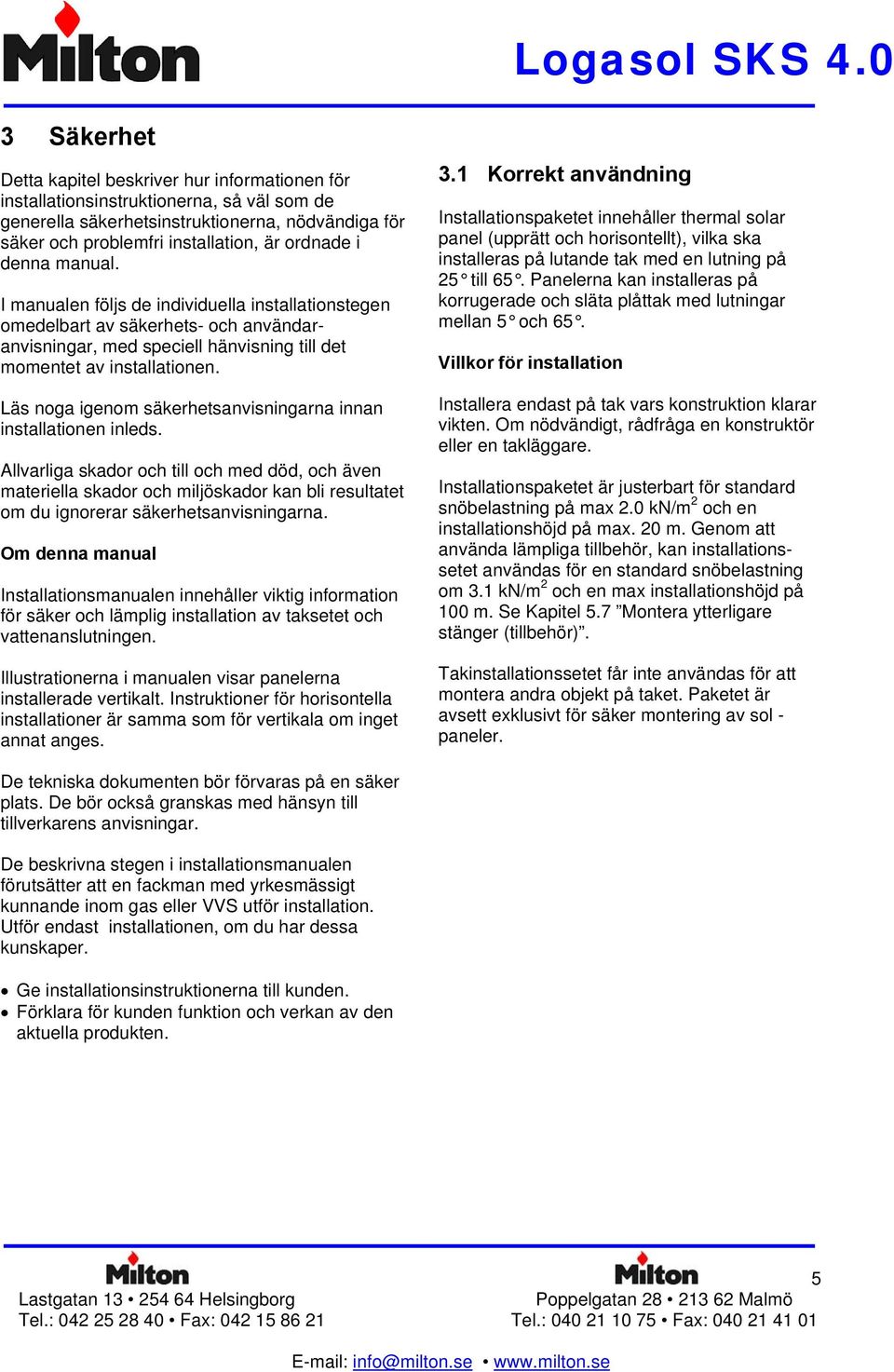

5 3 Säkerhet Detta kapitel beskriver hur informationen för installationsinstruktionerna, så väl som de generella säkerhetsinstruktionerna, nödvändiga för säker och problemfri installation, är ordnade i denna manual. I manualen följs de individuella installationstegen omedelbart av säkerhets- och användaranvisningar, med speciell hänvisning till det momentet av installationen. Läs noga igenom säkerhetsanvisningarna innan installationen inleds. Allvarliga skador och till och med död, och även materiella skador och miljöskador kan bli resultatet om du ignorerar säkerhetsanvisningarna. Om denna manual Installationsmanualen innehåller viktig information för säker och lämplig installation av taksetet och vattenanslutningen. Illustrationerna i manualen visar panelerna installerade vertikalt. Instruktioner för horisontella installationer är samma som för vertikala om inget annat anges. 3.1 Korrekt användning Installationspaketet innehåller thermal solar panel (upprätt och horisontellt), vilka ska installeras på lutande tak med en lutning på 25 till 65. Panelerna kan installeras på korrugerade och släta plåttak med lutningar mellan 5 och 65. Villkor för installation Installera endast på tak vars konstruktion klarar vikten. Om nödvändigt, rådfråga en konstruktör eller en takläggare. Installationspaketet är justerbart för standard snöbelastning på max 2.0 kn/m 2 och en installationshöjd på max. 20 m. Genom att använda lämpliga tillbehör, kan installationssetet användas för en standard snöbelastning om 3.1 kn/m 2 och en max installationshöjd på 100 m. Se Kapitel 5.7 Montera ytterligare stänger (tillbehör). Takinstallationssetet får inte användas för att montera andra objekt på taket. Paketet är avsett exklusivt för säker montering av sol - paneler. De tekniska dokumenten bör förvaras på en säker plats. De bör också granskas med hänsyn till tillverkarens anvisningar. De beskrivna stegen i installationsmanualen förutsätter att en fackman med yrkesmässigt kunnande inom gas eller VVS utför installation. Utför endast installationen, om du har dessa kunskaper. Ge installationsinstruktionerna till kunden. Förklara för kunden funktion och verkan av den aktuella produkten. 5

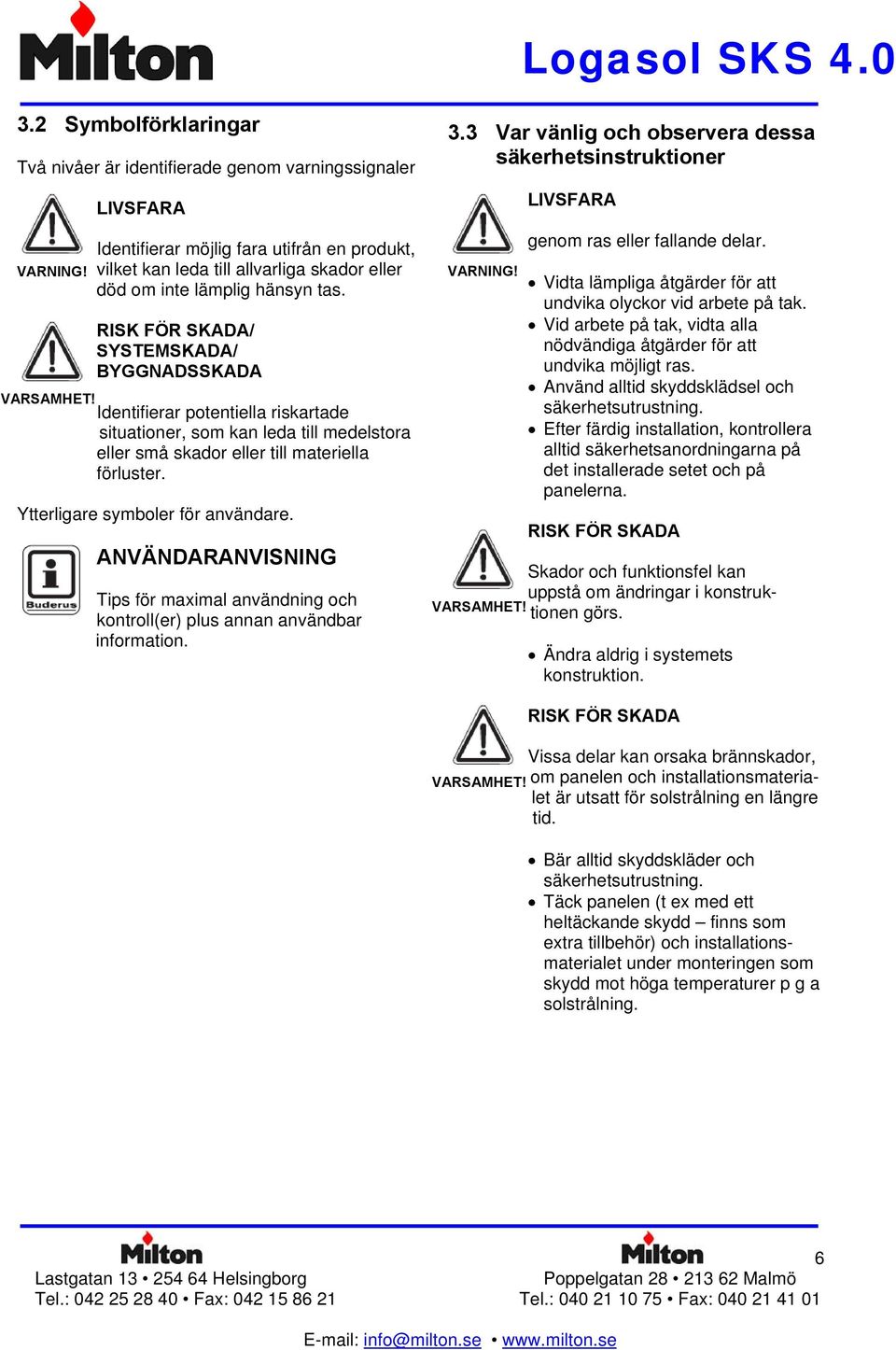

6 3.2 Symbolförklaringar 3.3 Var vänlig och observera dessa Två nivåer är identifierade genom varningssignaler säkerhetsinstruktioner VARNING! LIVSFARA Identifierar möjlig fara utifrån en produkt, vilket kan leda till allvarliga skador eller död om inte lämplig hänsyn tas. RISK FÖR SKADA/ SYSTEMSKADA/ BYGGNADSSKADA VARSAMHET! Identifierar potentiella riskartade situationer, som kan leda till medelstora eller små skador eller till materiella förluster. Ytterligare symboler för användare. Tips för maximal användning och kontroll(er) plus annan användbar information. VARNING! LIVSFARA genom ras eller fallande delar. Vidta lämpliga åtgärder för att undvika olyckor vid arbete på tak. Vid arbete på tak, vidta alla nödvändiga åtgärder för att undvika möjligt ras. Använd alltid skyddsklädsel och säkerhetsutrustning. Efter färdig installation, kontrollera alltid säkerhetsanordningarna på det installerade setet och på panelerna. RISK FÖR SKADA Skador och funktionsfel kan uppstå om ändringar i konstruk- VARSAMHET! tionen görs. Ändra aldrig i systemets konstruktion. RISK FÖR SKADA Vissa delar kan orsaka brännskador, VARSAMHET! om panelen och installationsmaterialet är utsatt för solstrålning en längre tid. Bär alltid skyddskläder och säkerhetsutrustning. Täck panelen (t ex med ett heltäckande skydd finns som extra tillbehör) och installationsmaterialet under monteringen som skydd mot höga temperaturer p g a solstrålning. 6

7 4 Före installation 4.1 Generella anvisningar Vi rekommenderar att du anlitar ett företag inom takläggarbranschen, eftersom de har erfarenhet av arbete på tak och är medvetna om riskerna. Ta reda på villkoren för läget och de lokala villkoren innan installationen påbörjas. RISK FÖR SKADA Om panelen och installationsmaterialet lämnas utsatt för solstrålning en lång tid VARSAMHET! k an delarna bli heta och orsaka brand.. Bär skyddskläder Täck panelen (t ex med ett heltäckande skydd finns som extratillbehör) och installationsmaterial under monteringen som skydd mot solstrålning. Fig. 1 Generell översikt av paneler takmontage Kontrollera att leveransen är komplett och intakt. det optimala arrangemanget av solpaneler. Räkna ut hur solljusets riktning (vinkeln av lutningen, sydlig riktning). Undvik skuggan av höga träd eller annat och låt panelen följa byggnadens form (t ex följa fönster, dörr etc). ANVÄNDAREANVISNING Använd endast OEM komponenter och byt genast ut alla felaktiga delar. ANVÄNDAREANVISNING Ta bort defekta delar, spån eller plåtar runt panelen och ersätt dem. 7

8 4.2 Komponent beskrivning Installationsset för panelerna AR Installationssetet är för att montera och fixera panelen på plats. Fig. 2 Installationsset för 2 paneler 1 bas set, 1 förlängningsset och 2 takförankringsset Bas installationsset för varje panelförankring Förlängningsset för varje extra panel och för den första panelen (Fig. 2) (Fig. 2) Punkt 1: Profilskena 2 x Punkt 1: Profilskena 2 x Punkt 3: Ensidig panelklämma 4 x Punkt 2: Dubbelsidig klämma 2 x Punkt 7: Anti-glid skydd 2 x Punkt 7: Anti-glid skydd 2 x Punkt 8: M8 skruv 4 x Punkt 6: Förlängare med gängade kanter 4 x Punkt 8: M8 skruv 4 x Takförankring, takpannehållare, per panel (Fig. 2): Punkt 4: Takhakar, justerbara 4 x Punkt 5: Stoppbultar 4 x 8

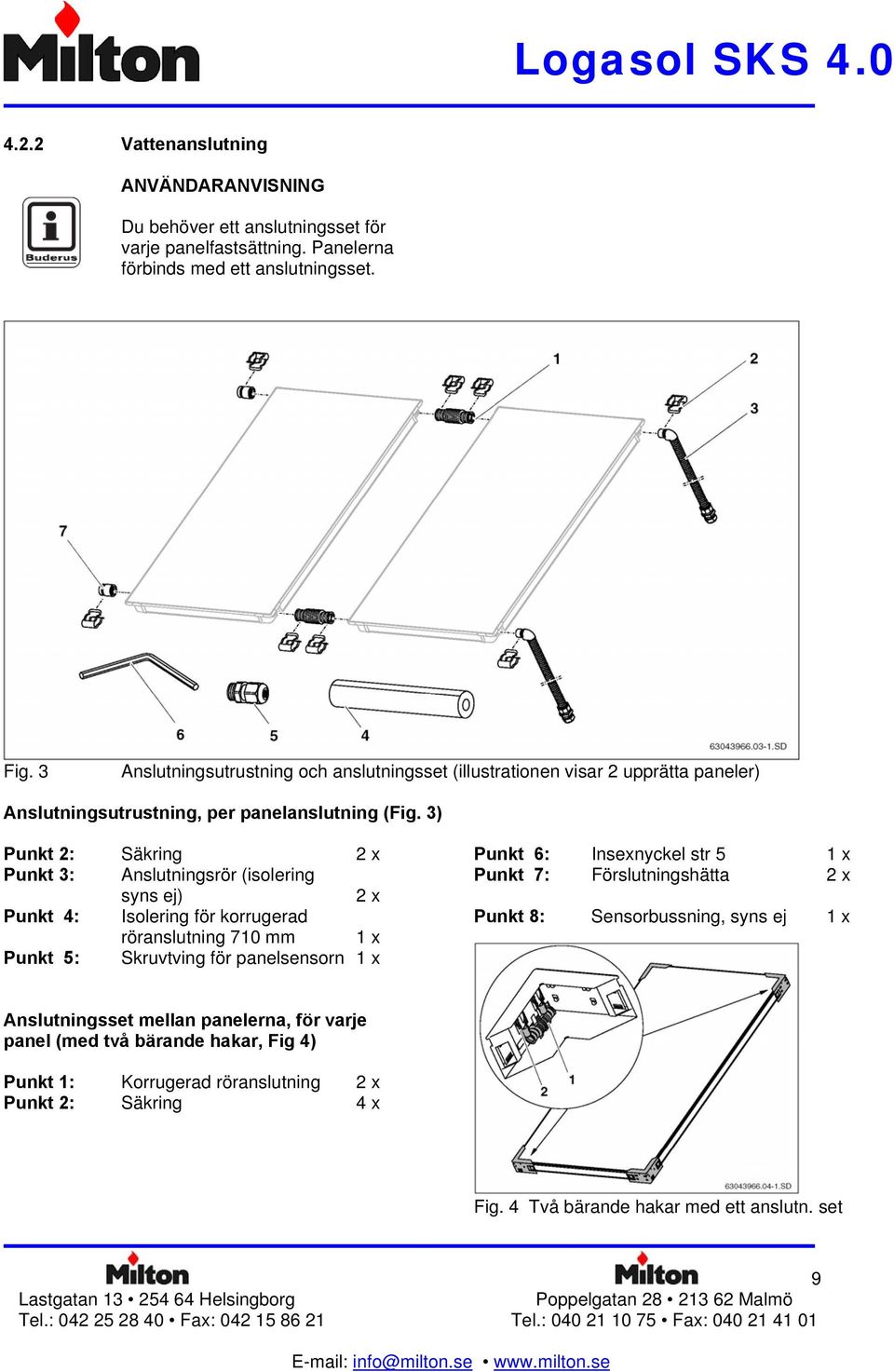

9 4.2.2 Vattenanslutning Du behöver ett anslutningsset för varje panelfastsättning. Panelerna förbinds med ett anslutningsset. Fig. 3 Anslutningsutrustning och anslutningsset (illustrationen visar 2 upprätta paneler) Anslutningsutrustning, per panelanslutning (Fig. 3) Punkt 2: Säkring 2 x Punkt 6: Insexnyckel str 5 1 x Punkt 3: Anslutningsrör (isolering Punkt 7: Förslutningshätta 2 x syns ej) 2 x Punkt 4: Isolering för korrugerad Punkt 8: Sensorbussning, syns ej 1 x röranslutning 710 mm 1 x Punkt 5: Skruvtving för panelsensorn 1 x Anslutningsset mellan panelerna, för varje panel (med två bärande hakar, Fig 4) Punkt 1: Korrugerad röranslutning 2 x Punkt 2: Säkring 4 x Fig. 4 Två bärande hakar med ett anslutn. set 9

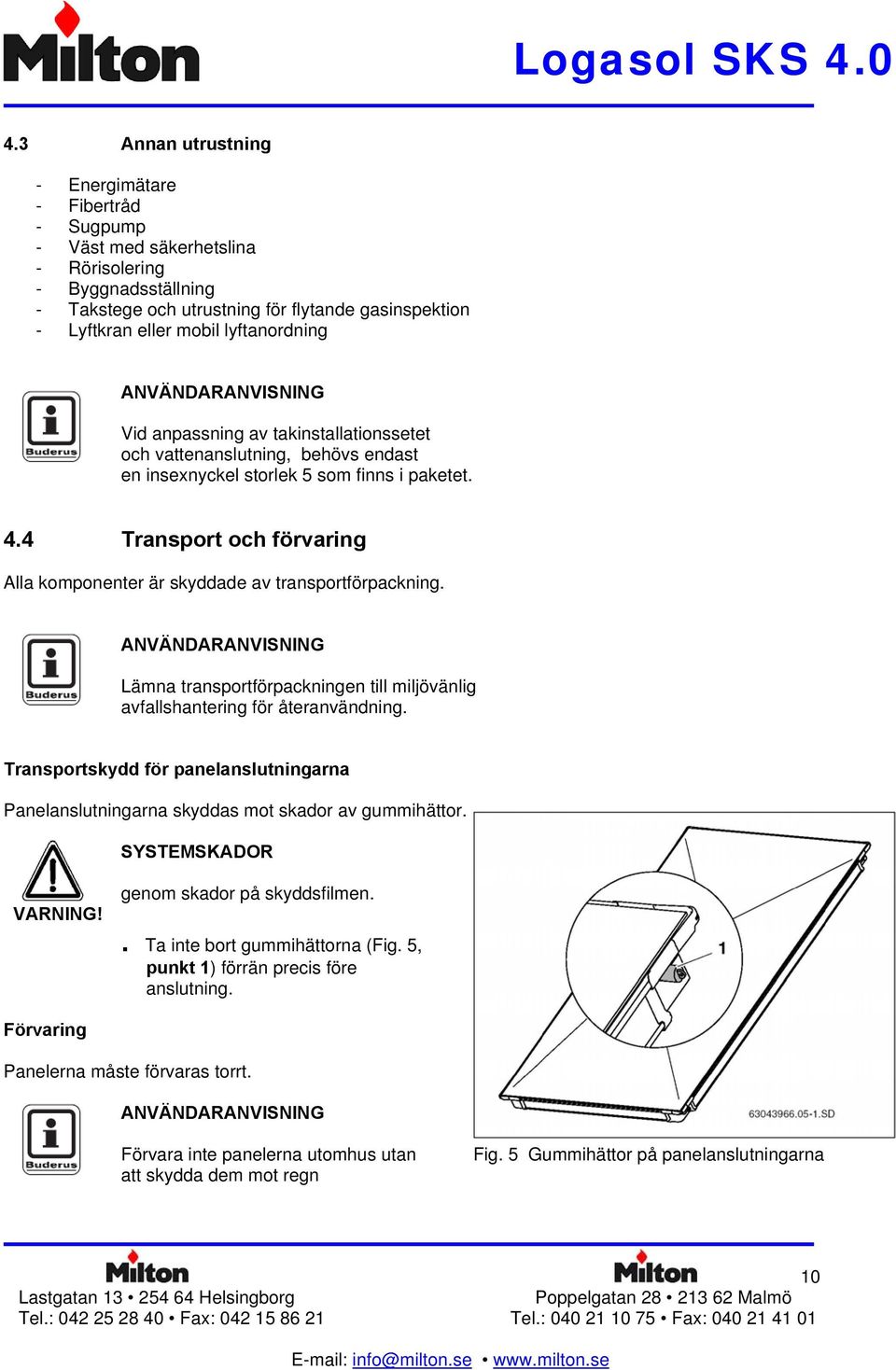

10 4.3 Annan utrustning - Energimätare - Fibertråd - Sugpump - Väst med säkerhetslina - Rörisolering - Byggnadsställning - Takstege och utrustning för flytande gasinspektion - Lyftkran eller mobil lyftanordning Vid anpassning av takinstallationssetet och vattenanslutning, behövs endast en insexnyckel storlek 5 som finns i paketet. 4.4 Transport och förvaring Alla komponenter är skyddade av transportförpackning. Lämna transportförpackningen till miljövänlig avfallshantering för återanvändning. Transportskydd för panelanslutningarna Panelanslutningarna skyddas mot skador av gummihättor. SYSTEMSKADOR VARNING! genom skador på skyddsfilmen.. Ta inte bort gummihättorna (Fig. 5, punkt 1) förrän precis före anslutning. Förvaring Panelerna måste förvaras torrt. Förvara inte panelerna utomhus utan att skydda dem mot regn Fig. 5 Gummihättor på panelanslutningarna 10

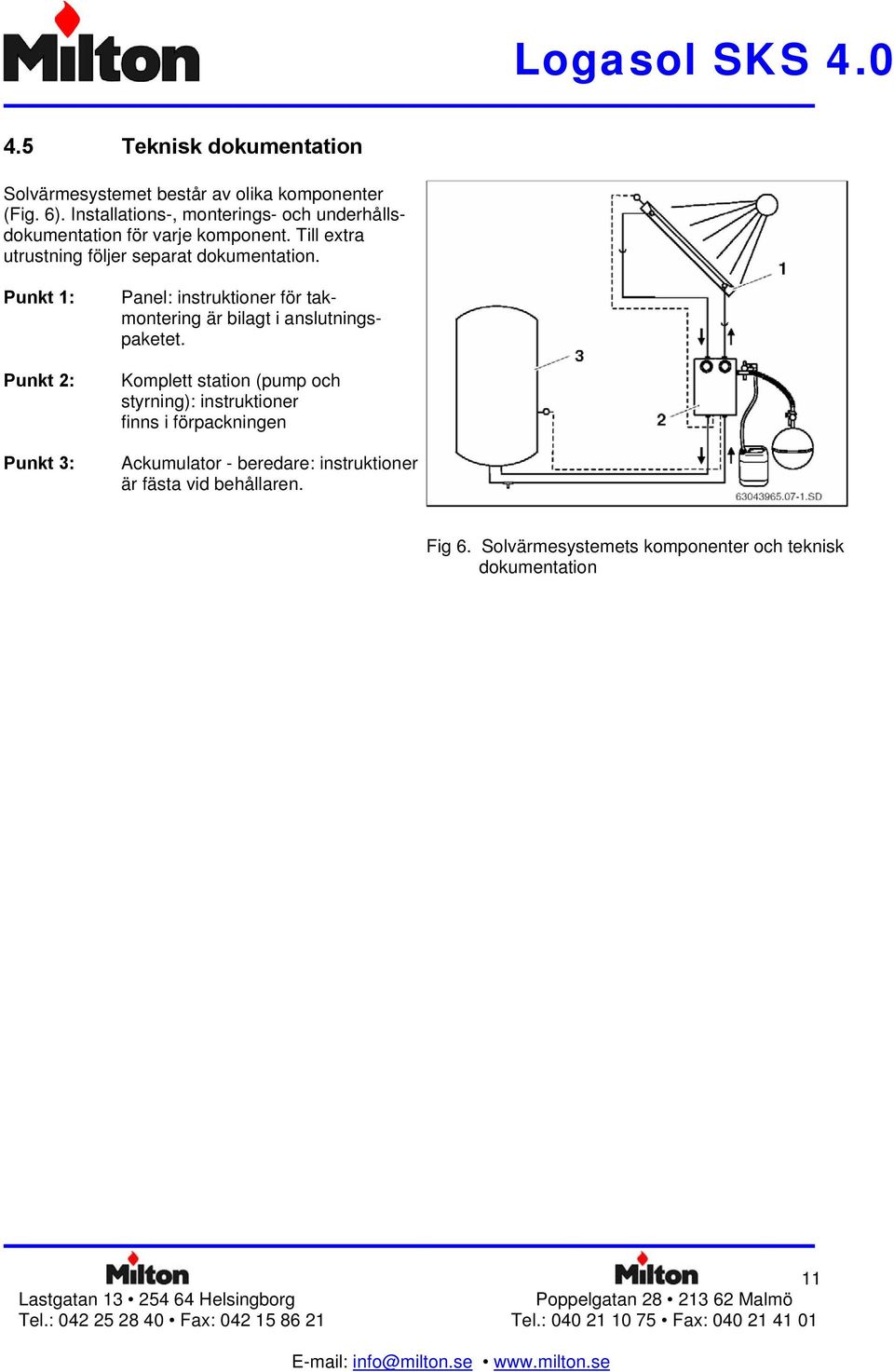

11 4.5 Teknisk dokumentation Solvärmesystemet består av olika komponenter (Fig. 6). Installations-, monterings- och underhållsdokumentation för varje komponent. Till extra utrustning följer separat dokumentation. Punkt 1: Punkt 2: Punkt 3: Panel: instruktioner för takmontering är bilagt i anslutningspaketet. Komplett station (pump och styrning): instruktioner finns i förpackningen Ackumulator - beredare: instruktioner är fästa vid behållaren. Fig 6. Solvärmesystemets komponenter och teknisk dokumentation 11

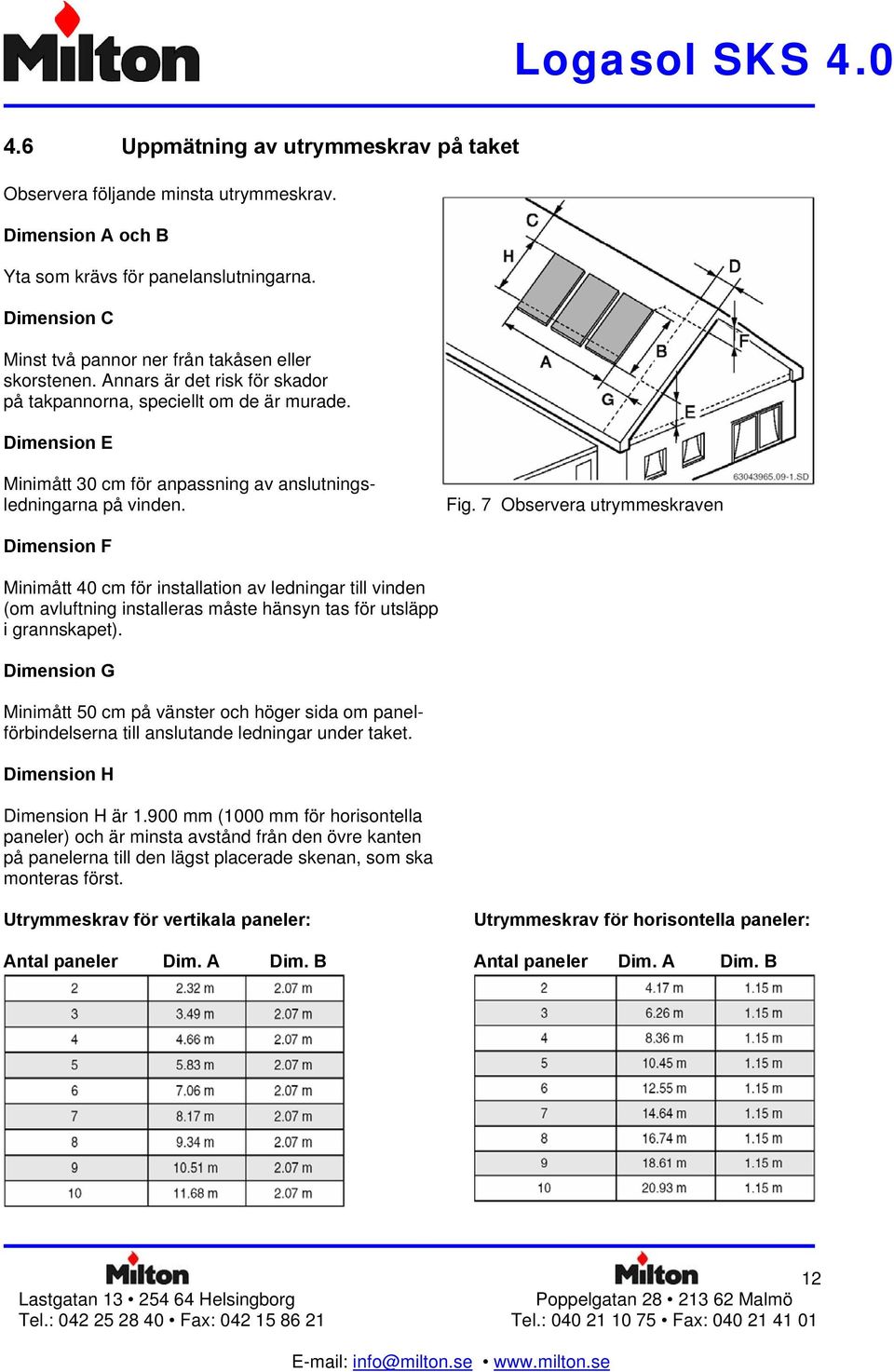

12 4.6 Uppmätning av utrymmeskrav på taket Observera följande minsta utrymmeskrav. Dimension A och B Yta som krävs för panelanslutningarna. Dimension C Minst två pannor ner från takåsen eller skorstenen. Annars är det risk för skador på takpannorna, speciellt om de är murade. Dimension E Minimått 30 cm för anpassning av anslutningsledningarna på vinden. Fig. 7 Observera utrymmeskraven Dimension F Minimått 40 cm för installation av ledningar till vinden (om avluftning installeras måste hänsyn tas för utsläpp i grannskapet). Dimension G Minimått 50 cm på vänster och höger sida om panelförbindelserna till anslutande ledningar under taket. Dimension H Dimension H är mm (1000 mm för horisontella paneler) och är minsta avstånd från den övre kanten på panelerna till den lägst placerade skenan, som ska monteras först. Utrymmeskrav för vertikala paneler: Utrymmeskrav för horisontella paneler: Antal paneler Dim. A Dim. B Antal paneler Dim. A Dim. B 12

13 5 Uppmätning för takanslutning och profilskenor LIVSFARA Vid arbete på tak, vidtag alla nödvändiga skyddsåtgärder för VARNING! att undvika fall. RISK FÖR SKADA genom fallande delar. VARNING! Vidtag lämpliga åtgärder för att undvika olyckor vid takarbete. Fig. 8 Monterade profilskenor för två paneler Använd alltid personlig skydds- och säkerhetsutrustning. För att bättre nå upp till taket använd en takstege eller skjut undan takpannorna till kanten på panelfästena på väg upp. 13

14 5.1 Uppmätning Dimensionerna är riktlinjer som ungefärligt ska hållas. På tak med takpannor bestämmer övergången (till nästa panna) det rätta avståndet mellan takhakarna. Avståndet mellan takhakarna Varje profilskena sätts fast med två takhakar (Fig. 9). Se tabellen för ungefärligt avstånd mellan takhakarna. Fig. 9 Avstånd mellan takhakarna Installationstyp vertikal horisontell Avstånd w Avstånd x Avstånd z ca mm 1030 mm mm Ca mm 1950 mm mm Tab. 5 Avstånd mellan takhakarna AR Avståndet x och z bör alltid vara ungefär lika med avstånd w. Avstånd mellan profilskenor Mät upp avståndet mellan topp- och bottenprofilerna (Fig. 10). Använd tabellvärderna. Installations- Avstånd y typ vertikal 1320 mm 1710 mm horisontell 600 mm 820 mm Tab. 6 Avstånd (centrum-centrum) mellan topp- och bottenprofilskena Fig. 10 Avstånd mellan profilskenorna Horisontell montering är endast möjlig om avståndet mellan takreglarna är max 420 mm. 14

15 5.2 Takpannekanter Börja med att sätta fast takhakarna enligt värdena som visa i tabell 5 och 6 sidan 14. Ändra inte på takkonstruktionen och undvik skada takbeläggningen. Om takpannorna är murade, börja med att lyfta pannorna från 3:e raden från takåsen. Skär försiktigt bort basen på takpannan för att säkra att takpannan ligger korrekt över takhaken. Fig. 11 Anpassade takkrokar för två paneler SKADERISK VARNING! genom efterföljande lösgörning av den långa hexagonmuttern på takhaken. När muttern spännes aktiveras klister som säkrar fogen efter en timme. Om muttern lossnar efter en timme, måste den spännas enskilt. (t ex låspackning) Montering av takkrokar Fig. 12 Vridning av den lägre delen av takkroken I denna leveransen är den lägre delen av takkroken hopfälld. Lösgör den långa hexagonmuttern (Fig. 12, punkt 2) på takkroken (Fig. 12, punkt 1) och flytta den nedre delen I rätt position Skjut upp takpannan för rätt placering av kroken (Tab. 5 och 6, sidan 14) Haka i krokarna så att framsidan vilar i gropen på tegelpanna (Fig. 13, punkt 4). Tryck den lägre delen uppåt så att den ligger mot takregeln (Fig. 13, punkt 2). Spänn muttern på hexagonen (Fig. 13, punkt 1). Använd en insexnyckel str 5 i ett av hålen I muttern och vrid. Fig. 13 Takkrokar monterade på på plats Den tandade packningen (Fig. 13, punkt 5) måste gripa fast i den lägre delen av takkroken. 15

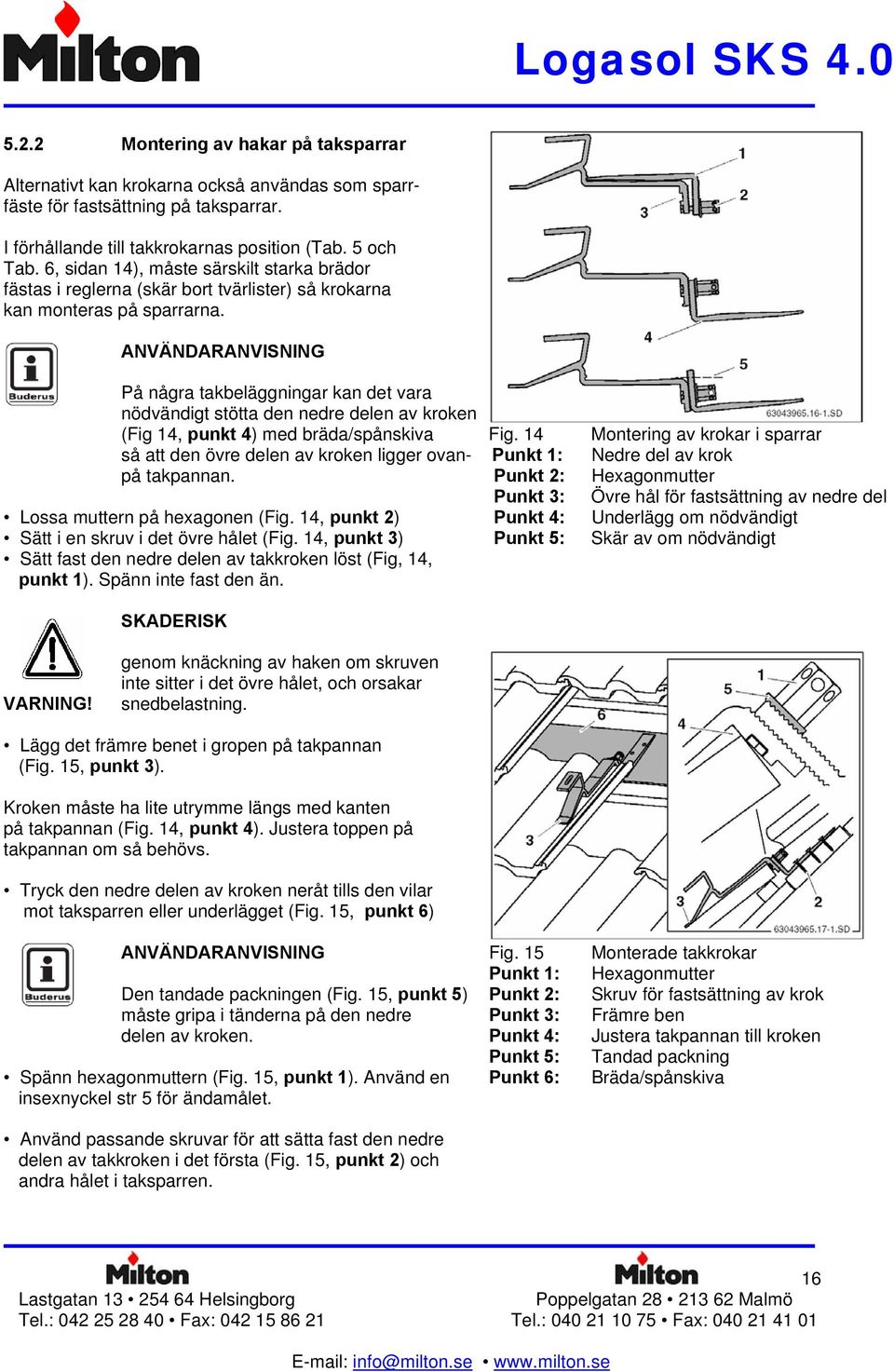

16 5.2.2 Montering av hakar på taksparrar Alternativt kan krokarna också användas som sparrfäste för fastsättning på taksparrar. I förhållande till takkrokarnas position (Tab. 5 och Tab. 6, sidan 14), måste särskilt starka brädor fästas i reglerna (skär bort tvärlister) så krokarna kan monteras på sparrarna. På några takbeläggningar kan det vara nödvändigt stötta den nedre delen av kroken (Fig 14, punkt 4) med bräda/spånskiva Fig. 14 Montering av krokar i sparrar så att den övre delen av kroken ligger ovan- Punkt 1: Nedre del av krok på takpannan. Punkt 2: Hexagonmutter Punkt 3: Övre hål för fastsättning av nedre del Lossa muttern på hexagonen (Fig. 14, punkt 2) Punkt 4: Underlägg om nödvändigt Sätt i en skruv i det övre hålet (Fig. 14, punkt 3) Punkt 5: Skär av om nödvändigt Sätt fast den nedre delen av takkroken löst (Fig, 14, punkt 1). Spänn inte fast den än. SKADERISK VARNING! genom knäckning av haken om skruven inte sitter i det övre hålet, och orsakar snedbelastning. Lägg det främre benet i gropen på takpannan (Fig. 15, punkt 3). Kroken måste ha lite utrymme längs med kanten på takpannan (Fig. 14, punkt 4). Justera toppen på takpannan om så behövs. Tryck den nedre delen av kroken neråt tills den vilar mot taksparren eller underlägget (Fig. 15, punkt 6) Fig. 15 Monterade takkrokar Punkt 1: Hexagonmutter Den tandade packningen (Fig. 15, punkt 5) Punkt 2: Skruv för fastsättning av krok måste gripa i tänderna på den nedre Punkt 3: Främre ben delen av kroken. Punkt 4: Justera takpannan till kroken Punkt 5: Tandad packning Spänn hexagonmuttern (Fig. 15, punkt 1). Använd en Punkt 6: Bräda/spånskiva insexnyckel str 5 för ändamålet. Använd passande skruvar för att sätta fast den nedre delen av takkroken i det första (Fig. 15, punkt 2) och andra hålet i taksparren. 16

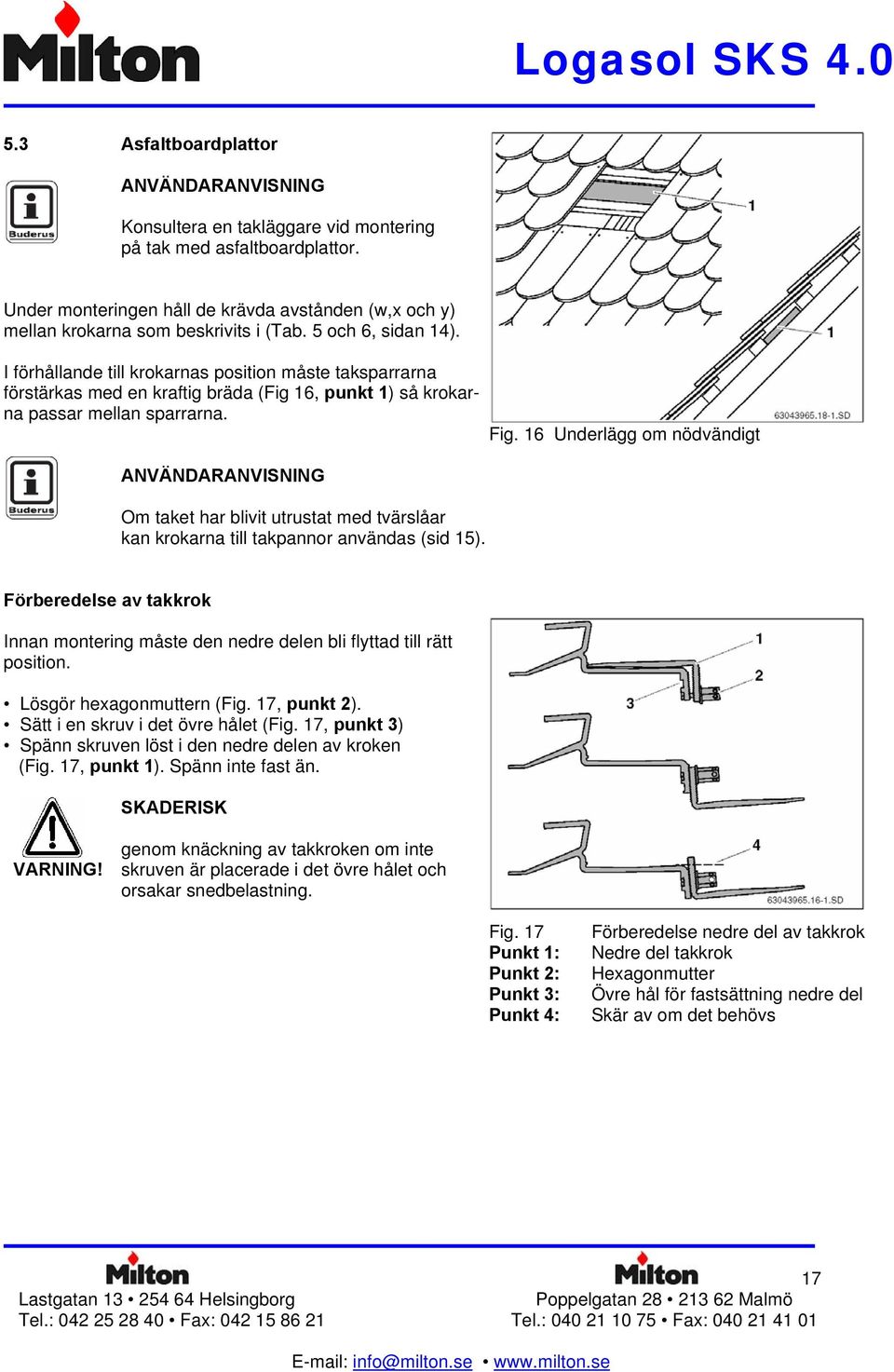

17 5.3 Asfaltboardplattor Konsultera en takläggare vid montering på tak med asfaltboardplattor. Under monteringen håll de krävda avstånden (w,x och y) mellan krokarna som beskrivits i (Tab. 5 och 6, sidan 14). I förhållande till krokarnas position måste taksparrarna förstärkas med en kraftig bräda (Fig 16, punkt 1) så krokarna passar mellan sparrarna. Om taket har blivit utrustat med tvärslåar kan krokarna till takpannor användas (sid 15). Fig. 16 Underlägg om nödvändigt Förberedelse av takkrok Innan montering måste den nedre delen bli flyttad till rätt position. Lösgör hexagonmuttern (Fig. 17, punkt 2). Sätt i en skruv i det övre hålet (Fig. 17, punkt 3) Spänn skruven löst i den nedre delen av kroken (Fig. 17, punkt 1). Spänn inte fast än. SKADERISK genom knäckning av takkroken om inte VARNING! skruven är placerade i det övre hålet och orsakar snedbelastning. Fig. 17 Punkt 1: Punkt 2: Punkt 3: Punkt 4: Förberedelse nedre del av takkrok Nedre del takkrok Hexagonmutter Övre hål för fastsättning nedre del Skär av om det behövs 17

18 Passa in takkrok BYGGNADSSKADA VARNING! orsakad av läckage. Montera varje krok centralt på plattan. Om takreglarna sitter för tätt, ta bort den nedre delen av kroken mellan andra och tredje hålet. Lägg det främre benet mot plattan så att det pressas ner mot plattan (Fig. 19, punkt 4). Fig. 18 Inpassad takkrok Takkroken måste ha utrymme längs med kanten på plattan (Fig. 19, punkt 5). Justera toppen på plattan om det behövs. Tryck den nedre delen av kroken neråt tills den vilar mot regeln eller underlägget (Fig. 18, punkt 1) Den tandande packningen (Fig. 19, punkt 2) måste gripa tag i tänderna på den nedre delen av takkroken. Spänn hexagonmuttern (Fig. 19, punkt 1). Använd en hylsnyckel str 5 i hålet på muttern och vrid. Använd passande skruvar för att sätta den nedre delen av kroken i det första (Fig. 19, punkt 3) och andra hålet i sparren eller underlägget. Fig. 19 Inpassad takkrok genomskärning visar förkortad nedre del av krok Skär av angränsande delar på plattan (Fig. 20, punkt 1) för att anpassa (fall linjen, Fig. 20, punkt 2). Fig. 20 Takkrok täckt av takplatta 18

19 5.4 Korrugerade plåtplattor LIVSFARA VARNING! genom inandning av asbetsfibrer Arbete med asbest får endast utföras av specialister eller personer som har fullständig utbildning i procedurerna. Plåtskruvar måste användas iställer för takkrokar för att sätta fast profilskenorna. Fig. 21 Takanslutning för korrugerat plåttak Extra verktyg som krävs Standard leverans (Fig. 21): - Stjärnskruvmejsel Punkt 1: M8 skruv 4 x - Måttband Punkt 2: Konsoler 4 x - Träborr, Ø 6 mm (borrdjup se kapitel Anpassning Punkt 3: M12 mutter 4 x plåtskruvar, sidan 20) Punkt 4. Packning 4 x - Metallborr, Ø 13 mm Punkt 5: Bricka 4 x - Skiftnyckel storlek 15 och 19 Punkt 6: M12 plåtskruv 4 x På korrugerade plåttak bestämmer spetsarna det riktiga avståndet mellan plåtskruvarna. Under monteringen observera avstånden (w, x och y) mellan skruvarna som visas i (Tab. 5 och 6, sidan 14). SKADERISK VARNING! genom otillräckligt starkt underlag. Kontrollera att underlaget är tillräckligt starkt. För fastsättning av plåtskruvarna kan en träribba på 40 x 40 mm krävas. Om nödvändigt förstärk med brädor för hålla måtten i Tab. 5 och 6. 19

20 Inpassning av plåtskruvar Använd en träborr, borra exakt i 90 vinkel genom takplåten för att få en tättslutande yta mellan träribban och profilskenan. Det är bra att förbereda ritning eller mall för borrningen. Tag fram en bit trä på ca 0,50-1,00 m s längd. Borra vertikalt ett hål (Ø 6 mm) rakt genom träet (Fig. 22). Anpassa längden på borret för träborren enligt nedanstående: Fig. 22 Skapandet av en borrmall Höjd på spetsen Höjd på borrmallen Nödvändigt borr räknat från borrhuvudet (Ø 6 mm) BYGGNADSSKADA orsakad av läckage VARNING! Borra aldrig mot tegelpannan Fig. 23 Anpassning plåtskruvar - sekvens Borra genom det korrugerade plåttaket med ett metallborr (Ø 13 mm) med hänsyn till positionerna för skruvar- Fig. 23 Inspassning av skruvar - sekvens na (se Tab. 5 och Tab. 6). Borra inte i träet inunder. Punkt 1: Vinkeljärn Punkt 2: M12 mutter Använd träborr (Ø 6 mm) genom mallen och borra verti- Punkt 3: Metallbricka kalt in i träplankan. Punkt 4: Packning Punkt 5: M12 plåtskruv Vid inpassning av plåtskruvar observera sekvenserna på de olika delarna (Fig. 23). Vrid vinkeljärnet (Fig. 23, punkt 1) till det möter plåtskruven (Fig. 23, punkt 5). Skruva fast den förhopsatta skruven i taket med en skiftnyckel str 15 tills avståndet B har uppnåtts (Tab. 7). Kontrollera att avståndet B är samma på alla skruvar. 20

21 Spänn muttrarna (Fig. 24, punkt 2) tills packningen (Fig. 24, punkt 3) ligger helt platt mot taket. Vinkeljärnet måste skruvas helt fast i plåskruven. Spetsen höjd, dim A Dim B 35 mm 70 mm 40 mm 65 mm 45 mm 60 mm 50 mm 55 mm 55 mm 50 mm 60 mm 45 mm Tab. 7 Monteringsdimensioner för korrugerade plåttak. Dimensionerna beror på spetsens höjd. Fig. 24 Plåtskriv anpassad till plåttak Punkt 1: Vinkeljärn Punkt 2: Mutter, M12 Punkt 3: Packning Fastsättning av profilskenan V g se även kapitel Montering av profilstänger. Sätt fast varje profilskena (Fig. 25, punkt 2) med två skruvar (Fig. 25, punkt 1). Profilskenan får inte gunga på grund av nivåskillnader på plåtens spetsar. Använd vattenpass för att kolla nivåerna. Om nödvändigt lägg något under skenorna mot vinkeljärnet för att få den i våg. Fig. 25 Fastsättning av profilskena på vinkeljärn Punkt 1: Skruv Punkt 2: Profilskena Punkt 3: Vinkeljärn 21

22 5.5 Skiffer/träspånsplattor En takläggare måste utföra installation på skiffer- eller träspånsplattor. Här är ett exempel på installation med specialhakar och vattentät packning med kundanpassade brickor (Fig. 26, punkt 1 och punkt 2) för skiffer/träspånsplattor. Under installationen håll de krävda avstånden (w, x och y) mellan specialhakarna som visas (Tab. 5 och 6, sidan 14). Passa in specialhakarna (Fig. 25, punkt 5) och Fig. 26 Montering på skiffer/träspånplattor packning (Fig. 26, punkt 4) i skiffer/träspånplattorna Punkt 1: Täckbrickor (på byggnad) med en skruv (Fig. 26, punkt 6). Punkt 2: Täckbrickor (på byggnad) Punkt 3: Extra platta För att installationen ska bli vattentät, måste täck- Punkt 4: Packning (på byggnad) brickor (Fig. 26, punkt 1,2) monteras på byggnaden Punkt 5: Special takhakar både under och ovanpå specialhakarna. Punkt 6: Skruv Specialkrokarna måste fastsättas i fronten på extraplattan (Fig. 26, punkt 3) 5.6 Släta plåtplattor En takläggare måste uföra installation på släta takplåtar. Plåtskruvar (Fig. 27, punkt 5) måste användas istället för takkrokar för att fästa profilskenorna. Observera under installationen avstånden (w,x och y) mellan skruvarna som visas (Tab. 5 och 6, sidan 14). För att få taket vattentätt måste kunden förse skruvarna (Fig. 27, punkt 5) med manschetter (Fig. 27, punkt 6) Fig., 27 Montering på släta plåtplattor på takets plåtplattor. Punkt 1: Vinkeljärn Punkt 2: M12 mutter Punkt 3: Packning Punkt 4: Gummipackning För anpassning av plåtskruvar och profil Punkt 5: M12 plåtskruv skenor, och relevanta instruktioner, se kapitel Punkt 6: Manschetter (skaffas av kunden) 5.4 Korrugerade plåtplattor. 22

23 5.7 Inpassning av extra skenor (tillbehör) Extra mätning behövs för installation på höjder från 20 till 100 m och/eller för standard snöskydd på 2 till 3,1 kn/m 2. Exemplet visar installation på tegelpannor. Extra skenor kan också installeras på andra typer av pannor som beskrivs i denna manual. Anpassning av extra takkrokar Extra takkrokar måste anpassa för att sätta fast snöskydds räckena. Fig. 28 Extra takkrokar för snöskydden (för 2 st paneler) Sätt fast extra krokar (Fig. 28, punkt 1) så centralt som möjligt mellan den övre och nedre takkroken som redan anpassats. Det måste finnas åtminstone en fri rad med takpannor mellan den övre, mittersta och nedre av takkrokarna. Fastsättning av snöskyddsprofilerna i takkrokarna Skjut en glidmutter (Fig. 29, punkt 1) på takkroken i pilens riktning. Placera snöskyddsprofilen (Fig. 29, punkt 2) på takkroken och spänn fast den med en M8 skruv (Fig. 29, punkt 3). Fig. 29 Fastsättning av snöskyddsskenor Se till att snöskenorna är i lod (använd vattenpass) Installera profilskenorna Profilskenorna måste sättas ihop inte de spänns fast. V g se kapitel Montering av profilskenor Lägg skenan (Fig. 30, punkt 1) i skåran (Fig. 30, pkt 2) på snöskyddsskenan och sätt fast den löst med en skruv och aluminiummutter (Fig. 30, pkt 3) så skenan fortfarande kan riktas. Gör detsamma med de andra skenorna. Fig. 30 Anpassa horisontella profilskenor Fortsätt installationen, se kapitel Rikta profilskenorna 23

24 5.8 Montera profilskenor Profilskenorna måste sättas ihop med en plugg. Varje panel har försetts med en övre och en nedre profilskena Hopsättning av profilskenor Skjut pluggen (Fig. 31, punkt 1) så långt det går in i båda profilskenorna (Fig. 31, punkt 2). Lås skenorna med de gängade M10-knapparna (Fig. 31, punkt 3) med en insexnyckel str 5. Fig. 31 Hoppsättning av profilskenor Punkt 1: Plugg Punkt 2: Profilskena Punkt 3: M10 gängad knapp Montering av profilskenor Skjut glidmuttern (Fig. 32, punkt 1) på takkroken i pilens riktning. Lägg den lägre skenan (Fig. 32, punkt 2) i takkroken och spänn fast den löst med M8 skruv (Fig. 32, punkt 3) så skenan fortfarande kan riktas. Gör samma sak med den övre skenan. Kontrollera avstånden mellan Fig. 32 Montering av skenor i takkrokar skenorna, vi rekommendera att Punkt 1: Glidmutter du gör ett verktyg av en bräda. Punkt 2: Profilskena Punkt 3: Skruv 24

25 5.8.3 Placering av profilskenor Placera den övre och undre skenan i sidofästena och balansera dem (Fig 33, använd ett vattenpass). Spänn skruvarna. Mät diagonalt eller lägg en planka (Fig. 33, punkt 1), t ex, i slutet på profilskenan. Vinkel mellan plankan och skenan måste var 90. Lägg skenorna i springorna. Fig. 33 Placering av profilskenor Skenorna får inte vara obalanserade p g a nivåskillnad på taksparrarna. Kontrollera med ett snöre. Om nödvändigt stötta upp skenan mot takkroken Montering av glidskydd För att undvika att panelerna glider måste två glidskydd monteras på den lägre skenan för varje panel. Stoppa in glidskyddet (Fig. 34, punkt 3) i det innersta utskärningen (Fig. 34, punkt 1) på skenan och klicka det på plats (Fig. 34, punkt 2). Fig. 34 Montering av glidskydd Punkt 1: Utskärningar för glidskydd Punkt 2: Klicka in glidskyddet på plats Punkt 3: Glidskydd 25

26 6 Montering av paneler Observer följande säkerhets- och användarinstruktioner när montering av paneler påbörjas. LIVSFARA VARNING P g a fall eller nerrasande delar. Vidta åtgärder för att förhindra olyckor vid arbete på tak. Vidta alla säkerhetsåtgärder för att förhindra fall från taket Använd alltid skyddskläder och säkerhetsutrustning Efter avslutad montering kontrollera alltid säkerhetsanordningen på de monterade utrustningen och panelerna. Fig. 35 Vy över monterade solpaneler BYGGNADSSKADA VARNING! genom skadade förseglingsytor. Tag inte bort gummihättorna på panelerna förrän precis innan montering. Använd lyftutrustning som används av takkonstruktörer, med särskilt stark 3-punktssughandtag eller special bärhandtag (finns som tillbehör) för monteringen (för lättare lyftning). Osäkrade paneler kan falla under hantering eller montering. 26

27 6.1 Förberedelse montering paneler Innan arbetet med montering på tak ska skyddsanordning tas bort för att underlätta arbetet på taket. För att säkra skyddskapslarna (och senare de korrugerad plåtrörens anslutningar och övriga anslutningar) sätt säkringar på anslutningarna. SYSTEMSKADA VARNING! genom läckage i panelens anslutningar. De korrugerade plåtrörens anslutningar anslutningsrör och panelanslutningar får Fig. 36 Vattenanslutning. (hö.) max 5 paneler inte visa några tecken på skada eller ner- Punkt 1: Korrugerat plåtrör smutsning. Punkt 2: Flödesriktning Punkt 3: Returledning Panelanslutningar har försetts med ett Punkt 4: Förslutningshatt specialfett i fabriken för att underlätta monteringen. Använd inte något annat fett Vattenanslutning Panelerna mäste installeras så att sensorbussningarna som styrs av panelgivaren (Fig. 37, punkt 1) är på toppen Vattenanslutningsrören kan kopplas till höger (Fig. 36) eller vänster (Fig. 37) I denna manualen är rören kopplade till höger. Rören i panelerna är dubbla som gör det möjligt att ansluta två olika vattenförbindelser. Fig. 37 Vattenanslutning (vä.) max 5 paneler Ensidig förbindelse för upp till 5 paneler Upp till 5 paneler kan anslutas till ena sidan av paneluppsättningen (Fig. 36 och Fig. 37). Tvåsidig förbindelse för upp till 10 paneler Om det finns mer än 5 paneler installerade i uppsättningen, måste tvåvägs vattenförbindelse anslutas (Tichelmann princip, Fig. 38) Två-vägsförbindelse kan också utföras med mindre än 6 st paneler (Fig. 38). Fig. 38 Tvåvägs vatttenanslutning 27

28 6.1.2 Montering förslutningshattar Alla förbindelser behövs inte vid montering av panelutrustningen. De som inte används måste förslutas. Tag av gummihattarna (transportskydd) från panelanslutningen. Tryck förslutningshattarna med O-ringar (Fig. 39, punkt 1) på panelanslutningarna. Tryck en säkring (Fig. 39, punkt 2) över förslutningshatten och panelanslutningen för att säkra anslutningen. Fig. 39 Plombering av anslutning 6.2 Fastsättning av paneler Panelerna sätts fast i profilskenorna med ensidiga klamrar (Fig. 40, punkt 2) i början och slutet av på panelfästena och dubbelsidiga klamrar (Fig. 40, punkt 1) mellan varje panel. Dessutom hindrar glidskyddet panelerna från att glida. Plastdelarna på panelklamrarna har ingen praktisk funktion. De sitter endast där för att göra monteringen lättare. Fig. 40 Fastsättning av paneler Påsättning av ensidig panelklammer till höger Tryck på ensidig panelklammer (Fig. 41, punkt 1) på skenans ända på höger sida tills den klickar fast i det första utstansade hålet på skenan. Sätt inte på klamrarna på vänster sida förrän den sista panelen är installerad. Fig. 41 Påsättning av ensidig panelklammer 28

29 Sätta den första panelen på plats Lägg panelen på skenan så att sensorbussningen är mot toppen på panelens givarsensor. Börja med att lägga panelerna på höger sida av skenorna. SKADERISK VARNING! Montera panelerna med minst en assistent. Placera den första panelen på skenan och låt den glida in i glidskyddet (Fig. 42, punkt 1). Den nedre panelkanten måste ligga i öppningen i glidskyddet (Fig. 42, punkt 1). Tryck försiktigt panelen (Fig. 43, punkt 1) upp mot den ensidiga panelklammer och justera horisontalt. Fig. 42 Placering av den första panelen på skenan Skruva i den ensidiga panelklammer (Fig. 43, punkt 2) med en insexnyckel str 5. När skruven spänns bryts plastkanterna av i de perforerade hålen Greppet på panelklammer (Fig.43, punkt 2) griper nu om den nedra panelkanten. Fig. 43 Ensidig panelklammer skruvad på plats Placering av en dubbelsidig panelklammer Placera den dubbelsidiga panelklammern, mutter först i öppningen på skenan och plugga anslutningen så att plasthöljet (Fig. 44, punkt 1) omsluter skenan. Tryck den dubbelsidiga klammern upp mot panelramen. Spänn inte skruven förrän den andra panelen har blivit upptryckt mot den dubbelsidiga klammern. Fig. 44 Montering dubbelsidig panelklammer 29

30 Montering av korrugerade röranslutningar till den första panelen Tag bort gummihattarna från anslutningarna Sätt fast röranslutningarna (Fig. 45, punkt 1) på vänster sidas anslutning på första panelen. Sätt fast säkringen (Fig. 45, punkt 2) över röranslutningen och panelanslutningen för att säkra förbindelsen. Fig. 45 Montering röranslutning till panel 1 Montera andra panelen på plats Placera den andra panelen på skenan och låt den glida in i glidskyddet. SYSTEMSKADA VARNING! genom skada på rör och anslutningar. Använd inte verktyg som t ex kniptång (Fig. 46, punkt 2). Det kan resultera i skador på röranslutningarna. Tryck den andra panelen intill den första så att anslutningarna trycks in i röranslutningarna (Fig. 46, punkt 1) på den första panelen. Fig. 46 Skjuta den andra panelen mot den första Placera den andra säkringen (Fig. 46, punkt 3) över röranslutningen och panelanslutningen. SYSTEMSKADA VARNING! genom osäkrade röranslutningar och säkringar Säkra varje förslutningshatt med en säkring och varje röranslutning med två säkringar (Fig. 47, punkt 1). Fig. 47 Röranslutningar säkrade med konsoler 30

31 Spänn skuven på den dubbelsida panelklammern med insexnyckel str 5. När skruven spänns bryts plasthöljena av i den perforerade kanten. Greppet (Fig. 48, punkt 1) på panelklammer griper nu om den lägre panelkanten. Upprepa proceduren med alla paneler. Fig. 48 Dubbelsidig klammer mellan paneler Monterna ensidig panelklammer till vänster När alla paneler är inpassade kan de två återstående klamrarna sättas fast. Tryck fast ensidig klammer (Fig. 49, punkt 1) i den övre och undre skenan. Tryck fast klammer mot panelramen och skruva fast den med en insexnyckel str 5. (Fig. 49, punkt 2) När skruven spänns bryts plasthöljena av i den perforerade kanten. Fig. 49 Ensidig panelklammer (vänster) 31

32 7 Anslutning panelgivare Panelsensorn är en del av en komplett station eller kontrollenhetsleverans. Observera installationsplatsen för enkel eller dubbel rad av paneler (Fig. 50). SYSTEMSKADA genom felaktig givarkabel. Fig. 50 Panelgivarens installationsplats (schema) VARNING! Skydda kabeln från skador. Punkt 1: Returledning Punkt 2: Flödesledning Insättningspunkt Panelgivaren måste monteras i panelen till flödesledningen (Fig. 50, punkt 2). - Insättningspunkt (Fig. 50, punkt A) för enkel rad av paneler - Insättningspunkt (Fig. 50, punkt B) för dubbel rad av paneler Montering av panelgivare För perfekt funktion av solvärmesystemet behöver panelgivaren (Fig. 51, punkt 1) sättas in i ett dykrör så långt som det går (ungefär 250 mm) Använd panelgivaren eller en skruvmejsel för att trycka genom membranet på givarbussningen (Fig. 51, punkt 3). Skruva fast en gängad skruvförlängning (Fig. 51, punkt 2) in i givarbussningen. Tryck in givaren ungefär 250 mm in i dyktuben (så långt det går) Spänn skruvförlängningen (Fig. 51, punkt 2) med mothåll om nödvändigt. Fig. 51 Trycka in givaren i anslutningen Punkt 1: Panelgivare Om fel givarbussning blir intryckt kan den förseglas igen med en plugg från anslutningspaketet. Tag först bort muttern från bussningen med kabelhuvudet. Punkt 2: Gängad förlängning Punkt 3: Givarbussning 32

33 8 Huvudanslutning I det kompletta installationspaketet finns instruktioner om hur man drar huvudledningarna. Till vattenanslutningen till huvudledningarna används långa flexibla förbindningsrör. Det är inte tillåtet att ansluta en stel huvudledning direkt till panelen. Använd standard ventilationstakpannor eller antenncylindrar när rören anslutes under taket. Anlita en rörläggare för att dra ledningarna under taket. Koppla givarkabeln till framledningen genom ventilationstakpannan under taket. Fig. 52 Dragning av anslutningsrör under taket Punkt 1: Framledning (visad utan isolering) Punkt 2: Returledning (visad utan isolering) Punkt 3: Givarkabel Om solvärmesystemet ska avluftas med en automatisk luftventil (tillbehör) på den högsta punkten, dra framledningen upp till luftventilen och returledning till panelen. 8.1 Avluftning med tryckpump (Tryckpump = fyllningspump 3 bar) Om avluftningen sköts med hjälp av en tryckpump behövs ingen avluftare på taket. Tryck in anslutningsröret (1.000 mm, Fig. 53, (punkt 1) i framledningen på panelen och fixera den med rörklämma (Fig. 53, punkt 4) Koppla givarkabeln till anslutningsröret genom ventilationstakpannan (Fig. 53, punkt 3) och genom takisoleringen. Förbind huvudledningen med tryckpumpen (Fig. 53, punkt 2). Upprepa proceduren med returledningen. Fig. 53 Montering flödesledningar (utan ventilation på taket) 33

34 8.2 Avluftning med automatisk avluftare (tillbehör) på taket Om solvärmesystemet ska avluftas med en avluftare (tillbehör) på högsta punkten på taket, dra framledningen upp till avluftaren (Fig. 54, punkt 2) och returledningen till solsystemet (Fig. 54). Undvik frekventa ändringar av riktningen. För varje förändring av riktningen neråt och varje ny uppåt, installera en extra avluftare. Om inte en automatisk ventilation kan installeras enligt utrymmeskraven installera en manuell venti- Fig. 54 Vy Avluftare för anslutning. lation. Punkt 1: Panelgivare Punkt 2: Automatisk avluftare på taket Vi rekommenderar att alltid använda en avluftare av metall då de kan tåla den rådande temperaturen. Lufttrummans matarskruv och väderskyddshatts funktioner Solvärmesystemet avluftas genom den öppna matarskruven. När systemet är igång måste väderskyddshatten (Fig. 55, punkt 1) alltid vara placerad rakt över skruven för att förhindra att fukt kommer in i solvärmesystemet via den öppna skruven. Öppna ventilationen genom att skruva väderskyddshatten helt öppen. Universalt ventilationspakets delar (Fig. 55): Punkt 1: Väderskyddshatt 1 x Punkt 2: Automatisk avluftare 1 x Punkt 3: Kulventil 1 x Punkt 4: Packning 1 x Punkt 5: Luftavskiljare 1 x Punkt 6: Dubbel nippel med O-ring 1 x Punkt 7: Nippel R¾ 1 x Punkt 8: Mutter 2 x Fig. 55 Universalt ventilationspaket Punkt 9: Packning 1 x Punkt 10: Packning stor diameter 1 x Punkt 11: Klämbricka 1 x 34

35 8.2.1 Montering av avluftning under taket Tryck fast anslutningsröret (Fig. 56, punkt 3) på framledningen på panelen och fixera med en rörklämma (Fig. 56, punkt 5). Lägg ihop anslutningsröret med givarkabeln genom ventilationstakpannan (Fig. 56, punkt 4) och genom takisoleringen. Upprepa proceduren med returledningen. Tag bort muttern och klämringen från anslutningsröret. Skruva försiktigt fast anslutningsröret (Fig. 56, punkt 3) och den dubbla nippeln (Fig. 56, punkt 1) i lufthuset (packning O-ring) Anslut huvudrören med dubbla nipplar med hårt sammanpressade (Fig. 56, punkt 1). Fig. 56 Montering av avkuftare under tak Punkt 1: Dubbel nippel med O-ring Punkt 2: Luftavskiljare Punkt 3: Anslutningsrör Punkt 4: Ventilationstakpanna Punkt 5: Rörklämma 35

36 8.2.2 Montering av automatisk avluftare på taket För att ansluta röret till avluftaren (flödesanslutning) måste kröken tas bort från röret och den dubbla nippel sättas i. Skär av kröken (Fig. 57, punkt 1) från anslutningsröret med en rörtång. Skruva en nippelmutter över anslutningsröret.. Montera förseglingen: Placera klämbrickan (Fig. 57, punkt 2) bakom första gängan och pressa samman. Klämbrickan måste ligga plant mot kragen på nippelmuttern. Fig. 57 Förberedelse anslutningsrör Punkt 1: Rörkrök Sätt packningen (Fig. 57, punkt 3) mot nippelmuttern Punkt 2: Klämring mot fronten på anslutningsrörets snittyta. Punkt 3: Packning stor diamter (för försegling) Punkt 4: Dubbel nippel Skruva försiktigt fast den dubbla nippeln (Fig. 57, punkt 4) Punkt 5: Packning i nippelmuttern så att det sluter tätt mot anslutningsröret. Tag bort den dubbla nippeln och packning och kontrollera att en platt förseglingsyta har skapats. Ta bort eventuella metallflisor om det behövs. Sätt in en packning (Fig. 57, punkt 5) och skruva i den dubbla nippeln. Anslutning av panel: Skruva försiktigt fast nippeln (Fig. 58, punkt 5) i anslutningsröret (Fig. 58, punkt 2) och i lufthuset (packning O-ring). Tryck fast luftavskiljaren (Fig. 58, punkt 1) och nippeln på anslutningsröret och fixera med en rörklämma (Fig. 58, punkt 6). Lägg ihop anslutningsröret med givarkabeln genom Fig. 58 Montering ventilation ventilationstakpannan (Fig. 58, punkt 4) och genom tak- Punkt 1: Luftavskiljare isoleringen. Punkt 2: Anslutningsrör Punkt 3: Klämringskoppling Anslut huvudröret till klämrörskopplingen Punkt 4: Ventilationstakpanna (Fig. 58, punkt 3). Punkt 5: Nippel R¾ Punkt 6: Rörklämma Installera returledning som beskrivits i kapitel 8.1 Avluftning med avluftare 36

37 9 Anslutning två rader paneler (tillbehör) Anslutningspaketet (Fig. 59, punkt 9) finns som tillbehör och innehåller två rader paneler. Sätt ihop så många delar som möjligt på marken. Det gör installationen på taket lättare. Schema över delar (Fig. 59) Logasol SKS 4.0 Punkt 1: Förslutningshatt 2 x Punkt 2: Anslutningsrör 1 x Punkt 3: Krök 1 x Punkt 4: Packning 1 x Punkt 5: Packning stor diameter 1 x Fig. 59 Schematisk bild över delarna Punkt 6: Klämbricka 1 x Punkt 7: Klämring 2 x Punkt 8: Nippelmutter G1 1 x Montering av extra förseglingshattar Använd förseglingshattarna för att stänga av anslutningsrör som inte används (Fig. 59, punkt 1, se kapitel Montera förseglingshattar, sidan 28). Installation anslutningspaket Tag bort den dubbla nippeln och klämringskopplingen från röret. Fig. 60 Förbindelse mellan två rader paneler Om röret behöver kortas (Fig. 60, punkt 1) observera installationsstegen som beskrivs i Montera en förseglingsyta, sidan 36. Sätt en packning (Fig. 60, punkt 2) i nippelmuttern. Sätt en krök (Fig. 60, punkt 3) i nippelmuttern G1 rikta den och spänn fast. Sätt anslutningsröret (Fig. 60, punkt 1) på panelanslutningarna och fixera dem med rörklämmor (Fig. 60, punkt 4) från installationspaketet. Förlängning av anslutningspaketet Sätt fast klämringen (Fig. 61, punkt 2) och nippelmutter på rörböjen. Tryck in kopparröret (kapat till rätt längd 18 mm, Fig. 61, punkt 1) in i klämringskopplingen och spänn fast. 37 Fig. 61 Förlängning av anslutningsrör

38 10 Avslutning 10.1 Kontroll av installationen 10.2 Isolering av anslutningar och huvudrören SYSTEMSKADA Kapa bifogade isolering (710 mm lång) i 88 mm s genom korrosion om vatten stannar längder och sätt dem runt röranslutningarna mel- VARNING! en längre tid i solvärmesystemet efter lan panelerna. det har blivit spolat eller efter tryckprov. Isolering på förgreningar på interna Starta upp solvärmesystemet direkt efter och externa antlutningar genomspolning/provtryckning med solar- vätska (för instruktioner se kompletta systeminstruktioner). - För isolering på externa rör använd endast UV-beständigt isoleringsmaterial som tål höga temperaturer. Kontroll Avsluta de sista isoleringsarbetet så fort de nödvändiga kontrollerna har utförts. - För isolering på interma rör använd endast isolering som är temperaturresistent. - Gör isolering okänslig för fågelangrepp. Röranslutningar, förseglings- 1. hattar och anslutningsrör säkrade med rörklämmor? Paneler anslutna till takhakarna 2. och glidmutter? Glidskydd installerat och fastklickat 3. i panelskenorna? Givare inskjuten så långt som möjligt och säkrad med klämma? 4. Provtryckning genomförd och alla 5. anslutningar täta (se kompletta systeminstruktione?r Om du har en automatisk avluftare (tillbehör) måste kultventilen stängas efter avluftningsproceduren (se de kompletta systeminstruktionerna). 38

39 11 Snabb guide för paneler och tryckpåfyllning Dess instruktioner är bara avsedda för snabb överblick över arbetsgången. De detaljerade instruktionerna som nämns på sidorna måste följas och även alla säkerhets- och användarinstruktionerna. Anslutning av takhakar och paneler 1. Sätt fast den nedre delan av takkroken och s. 15 haka fast den kompletta i dalen på tegelpannan med hänsyn till avstånden som beskrivs i (kapitel 5.1 Mät ut avstånd, sid 14). 2. Lyft den nedre delen på kroken och spänn den s Koppla ihop panelskenorna med en plugg s Sätt fast skenorna på takhakarna s. 24 Fig. 62 Takmontering 5. Justera skenorna horisontalt och låt dem glida i sidled med varandra s Montera antiglidskydden i de två innersta stansade hålen på den lägre skenan. s. 25 Förberedelse installation av paneler 7. Sätt förseglingshattar på den anslutningarna som inte används och säkra med säkringar. s. 28 Fastsättning av paneler (solfångare) 8. Sätt en enkel panelklämma (höger) på skenan. s Placera den första panelen (höger) på skenan och fäst med panelklämman. s Skruva upp panelklämman till höger. s. 29 Fig. 63 Vattenanslutning 11. Sätt den dubbla panelklämman på skenan och skjut in den mot den första panelen. s Sätt fast röranslutningen i uttaget på den första panelen och säkra med plomb. s Skjut den andra panelen mot den första och fäst den med plomb. s Spänn skruvarna på den dubbla klämman. s Upprepa arbetsgången med alla panelerna. s Sätt fast en enkel panelklämma till vänster. Huvudanslutning 17. Skjut in givaren så långt det går i panelen och spänn fast den s Tryck fast anslutningsrören till fram- och returledning och säkra med klämmor s Anslut rören med givarkabeln och genom Fig. 64 Anslutning panelgivare och huvudrör ventilationstakpannan genom takisoleringen. s

40 Huvudanslutning forts. 20. Kontrollera installationen. s Isolera huvudledningarna och röranslutningarna med UV-beständigt och material som tål höga temperaturer. s
