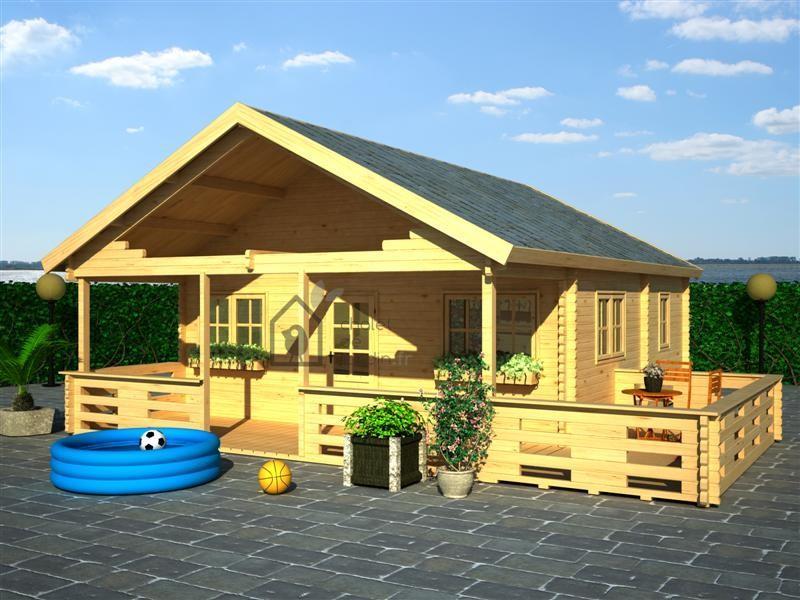

PRODUKT NAMN ANGERS REFERENS NUMMER 1

Transkript

1 PRODUKT NAMN REFERENS NUMMER ANGERS 1

2 2

3 3

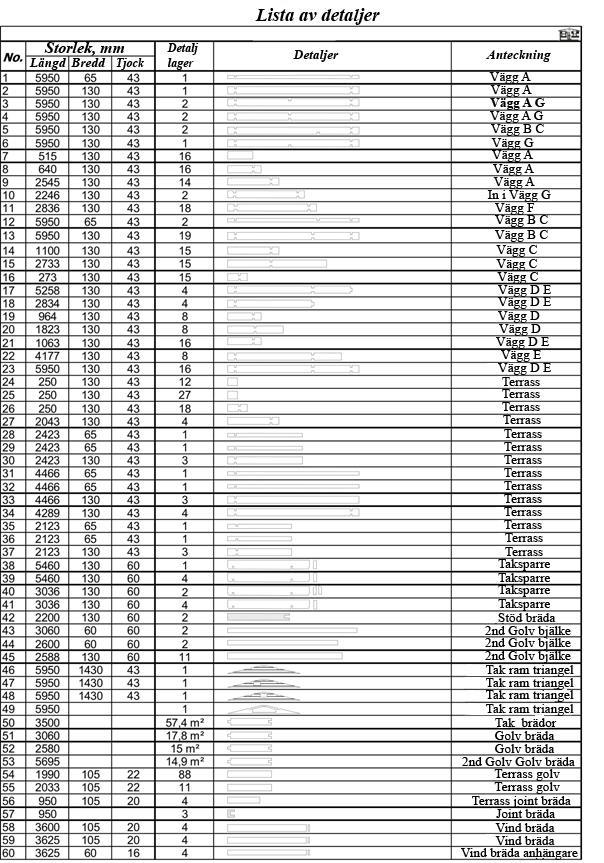

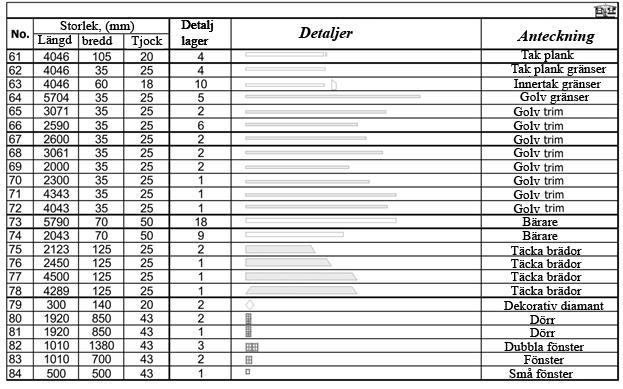

4 VIKTIGT (Läs noga innan du börjar)! - Följande instruktioner inkluderar båda bilderna (indikerar varje del av siffrorna - se del lista ovan) och illustrationer. Tänk på att de illustrationer bara är en generell guide till att montera alla våra produkter (Till exempel: Illustrationen på hur man montera ett tak gäller för alla våra tak). Emellertid specifika modeller kommer att variera i mängden material som behövs. Genom att noggrant samråda med dellistan, du kommer att veta hur många delar som du behöver för varje steg i monteringen, medan illustrationerna vilja visar hur du sätter dem ihop. - Om några extra brädor är kvar efter montering av din produkt, oroa dig inte. Vi inkluderar ibland extra brädor för att säkerställa att leveranspaketet är perfekt kompakt och solidt. 1. Generella instruktioner Läs noga innan du börjar. Först av allt, vi vill tacka dig för att du köpte en av våra produkter. Läs noggrant igenom dessa instruktioner innan du uppackning upp delarna. 2. Lagra din produkt före montering Din uppackade produkt måste förvaras i en torr, ventilerad plats, där den är skyddad från vädret (paketet är inte helt vattentätt) och direkt solljus. Det paket och delar bör läggas på marken för att undvika skador på dem. Vi rekommenderar starkt att du monterer produkten så snart som möjligt efter leveransen, Därför att eventuella klagomål angående saknad eller skadade delar kan endast göras upp till 10 dagar efter leveransdatum. 3. Säkerhet. Trä delarna kan orsaka splinter, så vänligen hantera dem noga och använd skyddshandskar. Se till att det inte finns några utskjutande naglar, skruvar eller häftklamrar i de monterade bitar. Följ alltid instruktionerna noga och hålla ordning steg. 4. Församling. Innan du börjar montera din struktur, Vi rekommenderar starkt att du tittar på vår videoguide på vår hemsida. Under installationsprocessen fortsätter kolla att allt är nivå och parallellt. För alla delar som behöver montera med skruvar, Det är lämpligt att förborra hål för att undvika risk för splittring av vedet under skruvning Bekanta din med delarna. Alla delar är numrerade, så börja med att kontrollera att alla delar är närvarande genom att matcha dem mot din bruksanvisning. Vi rekommenderar att du sorterar delarna i separata lugg. Du vil behöver en gummi hammare, elektrisk skruvmejsel och ankarskruvar. 4

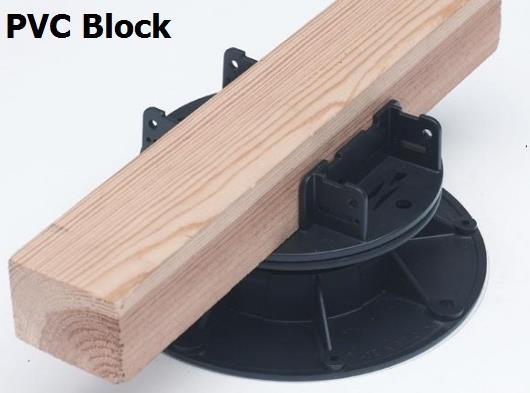

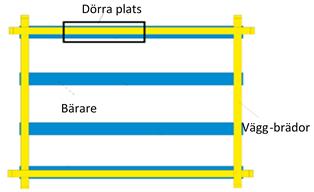

5 4.2. Fundament. Innan startas de installationen, se till att de byggytan är helt platt, nivå och totalt torr. Lägg de fundament elementen. För golvlösa modeller, grunden bör vara minst samma storlek eller större (rekommenderas) än den yttre dimensionen av strukturen Bärare. Bärarna måste placeras enligt bilden nedan (generalla prov) med gap på cirka 50cm mellan varandra. Skruva bärarna i fundament med ankar skruvar. Bärare Fundament 4.4. Monterings den väggar: Placera väggskivorna på bärarna som visas i ett allmänt prov nedan: 5

6 Den vägg-brädor måste placeras så att ändarna förregling. Nu skruva den första raden av väggskivor i bärarna. Alla följande rader av placerade vägg-brädder ska låsa inte bara i ändarna, men längs deras längd samt. Vänligen skruva in varje ny rad vägg brädor i den tidigare raden för att säkerställa en solid struktur. Du kan se en faktisk struktur plan nedan: 6

7 7

8 8

9 9

10 10

11 4.5. Tak-ramen trianglar: Efter väggarna är monterade, montera tak-ramen triangular. Dessa ska monteras som hel strukturer Taksparre: Den taksparre måste monteras horisontellt och infogas i monteringsytorna som finns på takramens triangular. Den taksparre delar ett gemensamt monteringsutrymme i mitten av de tre trianglarna. Här finns två typer av taksparre montering visas nedan: Tak ram triangel Taksparre Taksparre 11

12 Taksparre 1 Taksparre 2 Tak ram triangel 4.7. Tak-brädor: Nästa steg är att fästa tak-brädor vertikalt och skruva dem in i Takbjälkar. Se till att ändarna av taket-bräddor är helt parallellt med varandra. Fixera sedan tak-plank brädor under tak-brädor enligt nedan. Taket planka måste skruvas / spikas på taket planka gränsen. Tak Tak plank Vägg Tak plank gränsen 4.8. Vind-brädor: Placera vind-bräddor ovanpå varandra för att göra en 90 graders vinkel. Nu fästa dessa ett på tak ram triangel och fäst med skruvar. 12

13 Dekorativ diamant Vind bräda Vind bräda Vind bräda anhängare 4.9. Dörr: Montera den dörr ramen av fixering den med skruvar: 13

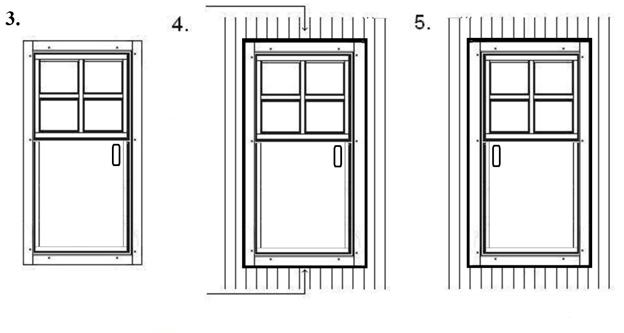

14 Sätt sedan in dörrkarmarna i sitt utrymme från utsidan av strukturen. Sedan fixa resten av stöd trims från inne i byggnaden: Förmärka: UTSIDA INUTI - Tänk på att stödtrim måste skruvas till dörrkarmar, inte till vägg-brädor! - Oroa dig inte utrymmet mellan väggen och den övre fönsterramen. Träet kommer naturligt kontraktera så att de utrymmet ska försvinna inom en månad eller så. Försök inte att fylla utrymmet i dig själv under monteringsprocessen. 14

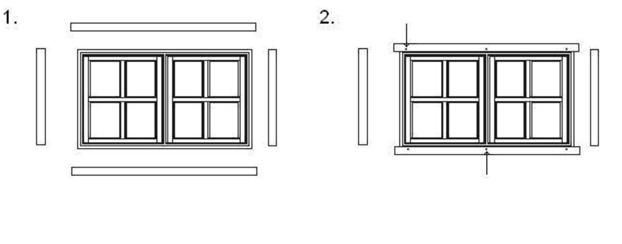

15 Väggbräda mellanrum Fönster / Dörrstöd trim Fönster / Dörr ram Fönster: Fönstren måste installeras på samma sätt som dörren: Placera fönsterkarmen och fyra stöd trims på den stabila ytan Borra hål i stöd trim och skruva fast dem i fönsterkarmen Alla fyra stöd trims är fasta Skär de stöd trims om det behövs 15

16 Lägg bara in fönsterramen i utrymmet (ingen skruvning) Nu skruva den resten fyra stöd trims i fönsterkarmen från andra sidan Golv: Placera golvbrädorna över bärarna och skruva in dem i en vinkel. På detta sätt kommer du att ha en skruv fritt klar golv. Efter den golvbrädor är monterade, skruva golvbrädor dekorativ trim i de golvbrädor. Bärare Golv bräda Vägg brädor Filt tak bältros: Då hela strukturen monteras och har behandlats, Fäst de självhäftande filt tak shingles på taket- brädor som visas på bilden + är det mycket rekommenderat att fixa dem med naglar. Observera att naglar för takbeläggningen inte ingår. Vi rekommenderar att du bara täcker taket efter att strukturen och själva taket har behandlats. 16

17 Behandling. Det är viktigt att behandla produkten med hjälp av ett kvalitativt träskyddsmedel direkt efter att monteringsprocessen är klar. Applicera minst 2 lager på utsidan och 1 på insidan. Upprepa årligen. Vänligen behandla endast en helt torr struktur, annars kommer det att finnas en hög risk för inre mögla. Om du installerade ditt garage / carport under regnperioden (i.e. autumn) och ditt garage blev blött, vänligen vänta tills regnet slutar och strukturen blir helt torr (även om det tar en månad eller två). Efter försäljning service. Eventuella saknade delar eller defekter måste deklareras med hjälp av efter försäljning service formuläret (tillgänglig i vår hemsida eller på den sista sidan av denna instruktion) inom 10 dagar av produkten mottagits. Vår Efter försäljning service kommer att ersätta defekt eller saknade delar. Se till att du fyller i formuläret efter försäljningsservice korrekt. Se villkoren och betingelser för Quick-Garden at Hopsättning varsel- Hålla för senare referens Vi hoppas att du njuter av ditt köp MVH DIHC ApS 17
