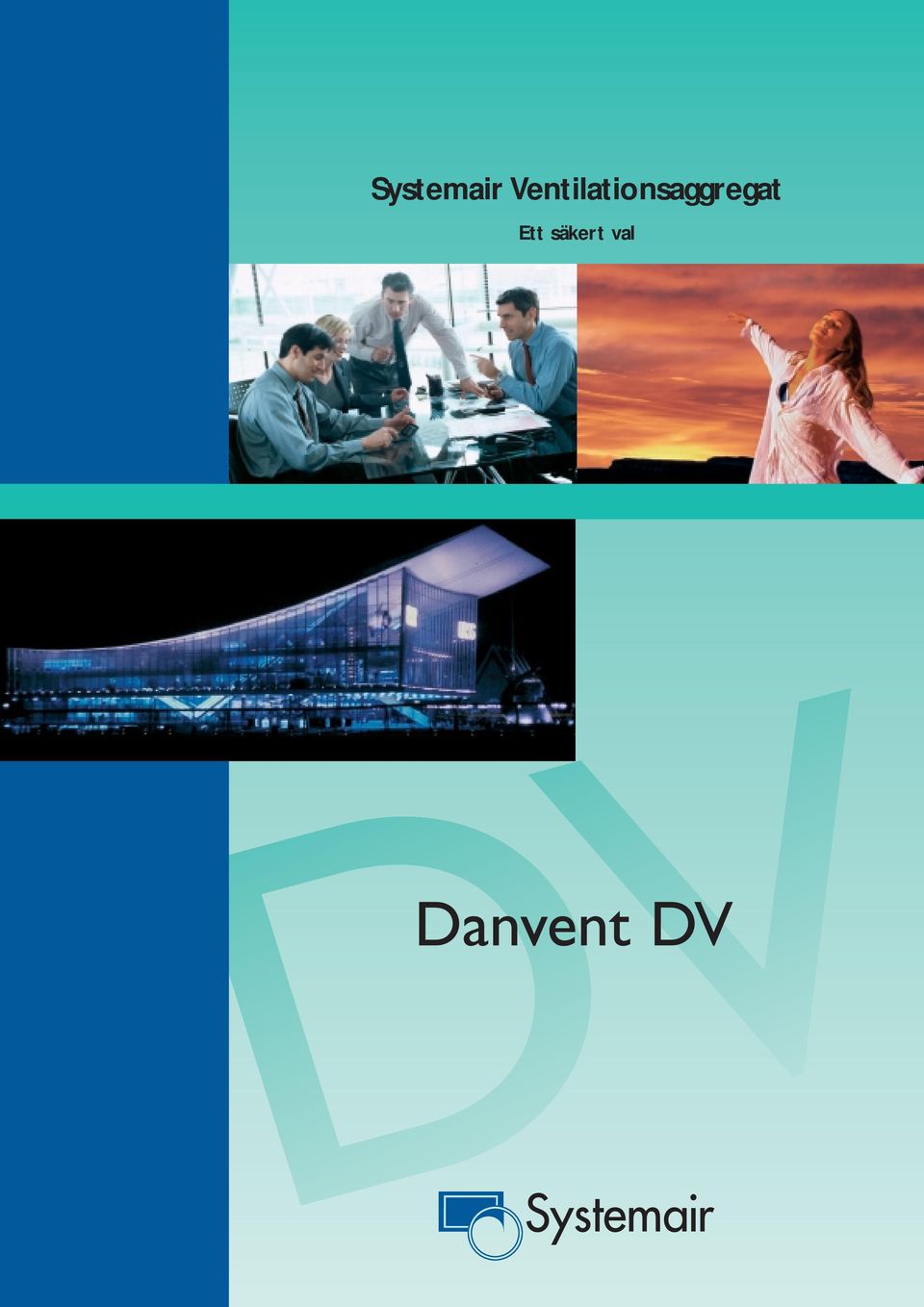

1 Systemair Ventilationsaggregat Ett säkert val

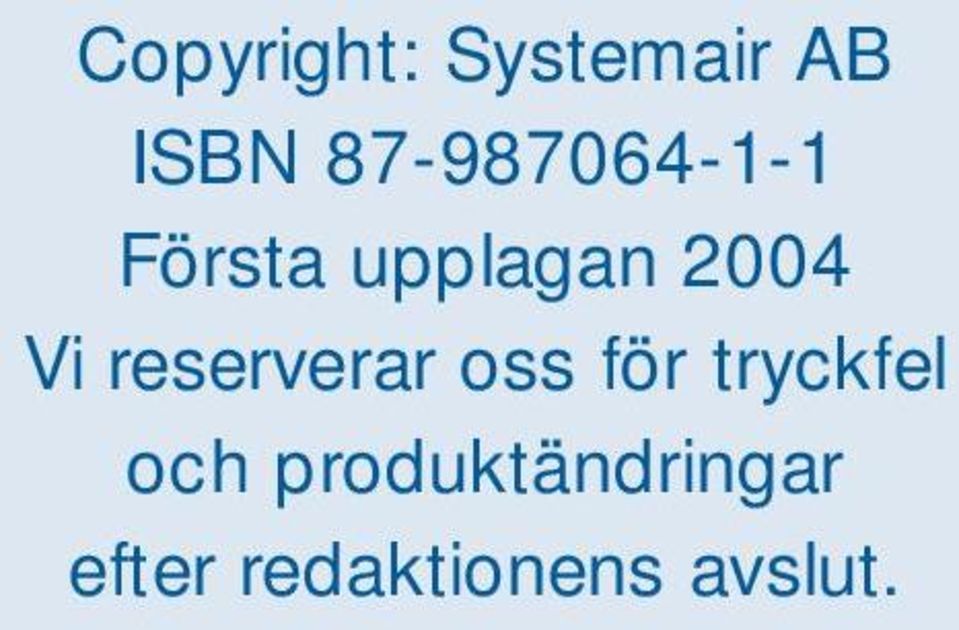

2 Copyright: Systemair AB ISBN Första upplagan 2004 Vi reserverar oss för tryckfel och produktändringar efter redaktionens avslut.

3 Välkommen till Systemair Ventilationsaggregat Inledning Det är med nöje vi presenterar vår nya katalog över ventilationsaggregat från 0,4-15 m 3 /s ( m 3 /h). Det är den nya aggregatserien DV som nu marknadsförs under koncernens världsomspännande varumärke Systemair. Den nya aggregatserien Systemair DV ersätter de tidigare aggregaten, vi har vidareutvecklat de starkaste sidorna och tillfört en hel del nytt. Resultatet har blivit ett ytterst flexibelt ventilationsaggregat, som lever upp till vår målsättning att utveckla produkter som är innovativa både när det gäller konstruktion och funktion. DV och de övriga ventilationsaggregaten i Systemair utgör ett komplett i aggregatprogram. Tillsammans med våra övriga ventilationskomponenter erbjuder Systemair i dag marknadens mest kompletta produktsortiment. Hasselager, Danmark

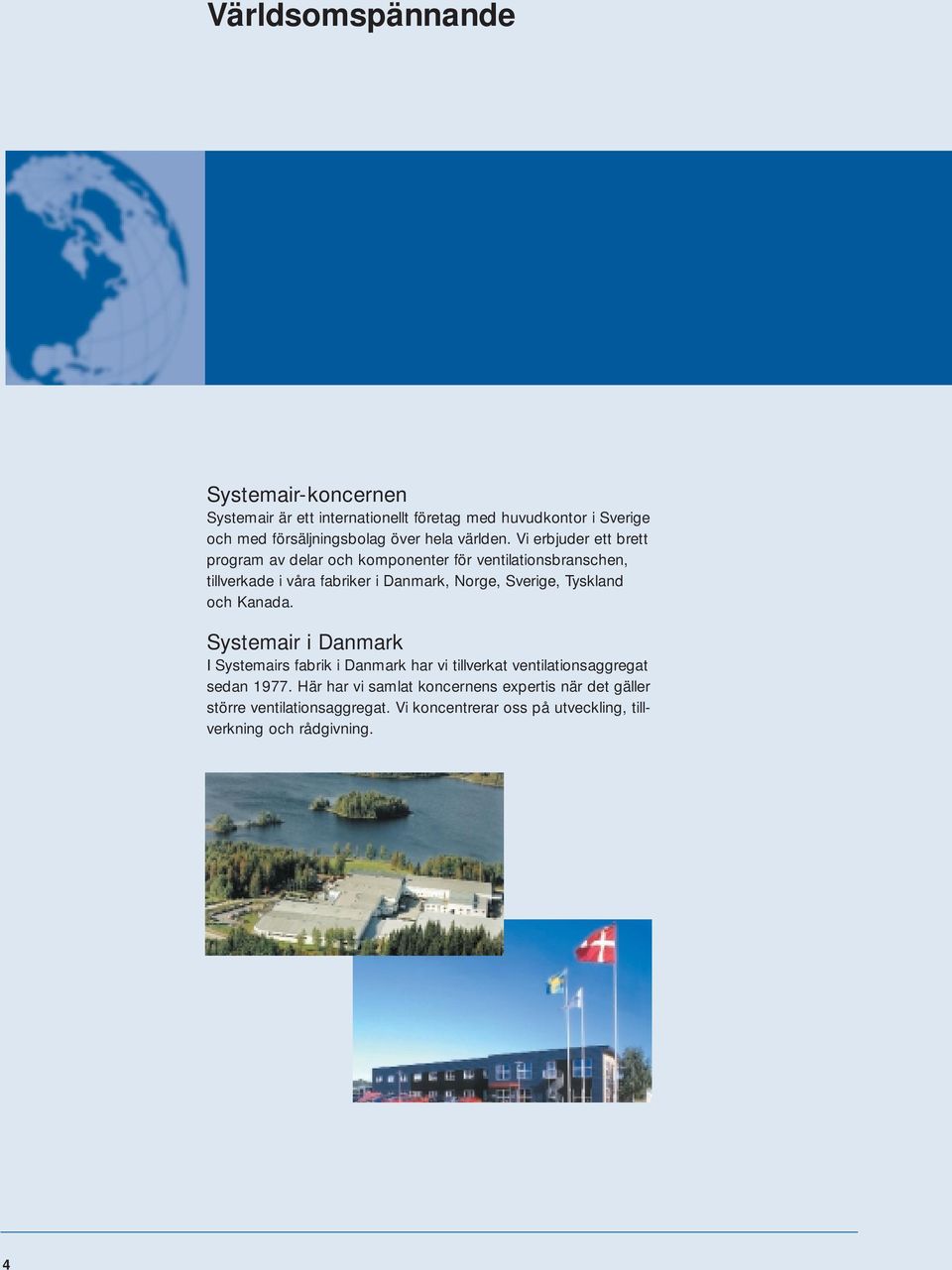

4 Världsomspännande Systemair-koncernen Systemair är ett internationellt företag med huvudkontor i Sverige och med försäljningsbolag över hela världen. Vi erbjuder ett brett program av delar och komponenter för ventilationsbranschen, tillverkade i våra fabriker i Danmark, Norge, Sverige, Tyskland och Kanada. Systemair i Danmark I Systemairs fabrik i Danmark har vi tillverkat ventilationsaggregat sedan Här har vi samlat koncernens expertis när det gäller större ventilationsaggregat. Vi koncentrerar oss på utveckling, tillverkning och rådgivning. 4

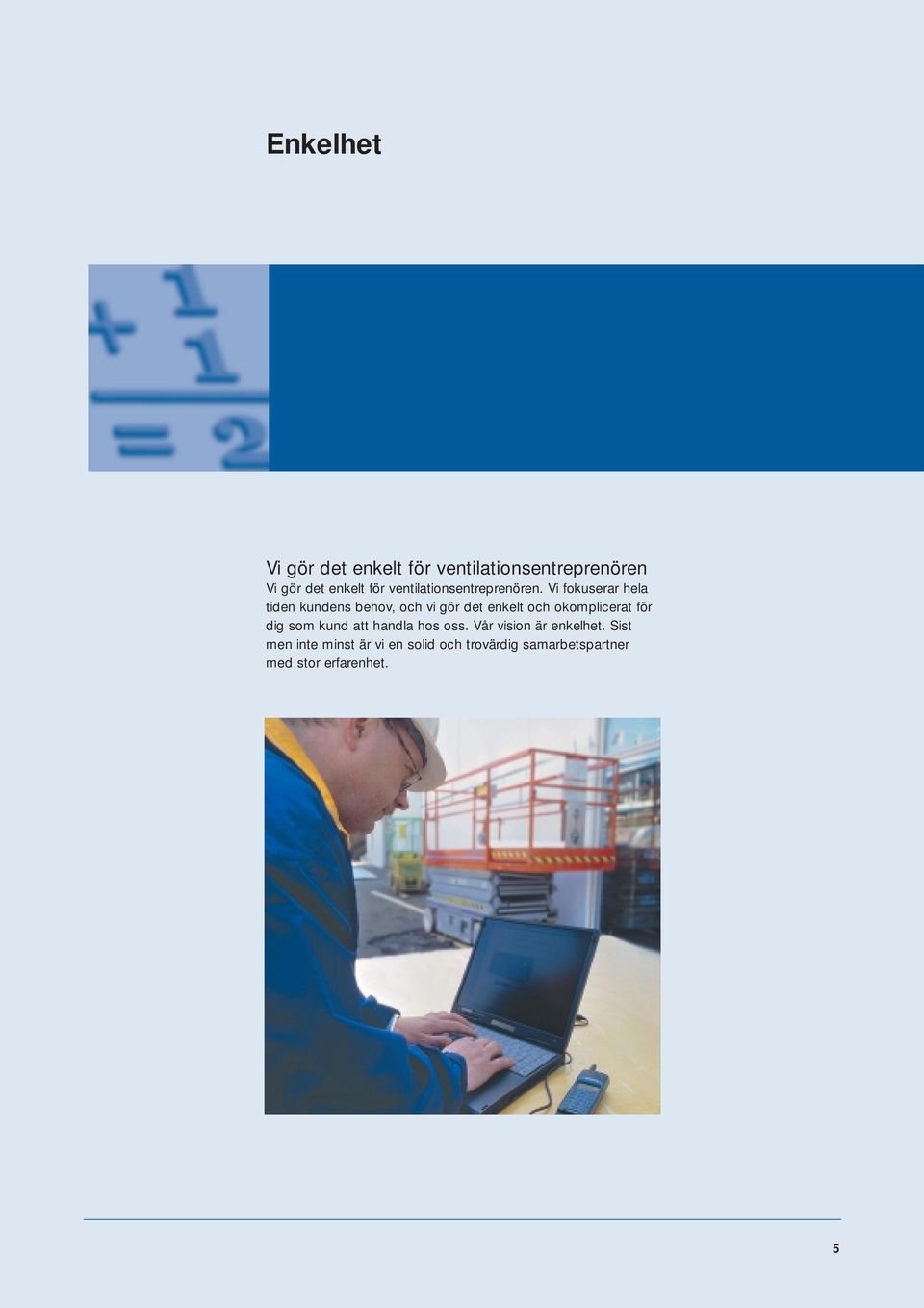

5 Enkelhet Vi gör det enkelt för ventilationsentreprenören Vi gör det enkelt för ventilationsentreprenören. Vi fokuserar hela tiden kundens behov, och vi gör det enkelt och okomplicerat för dig som kund att handla hos oss. Vår vision är enkelhet. Sist men inte minst är vi en solid och trovärdig samarbetspartner med stor erfarenhet. 5

6 Erfarenhet Människor med fokus Systemair består av människor med fokus på det de gör! Ett fokus på kvalitet, som betyder att våra kunder får det extra som gör vardagen mycket roligare. Hos Systemair är vi flexibla, alltid redo med goda råd och vägledning, och vi är alltid lätta att få tag på när du behöver oss. Det ger större värde och tillfredsställelse för våra kunder det vi kallar "added value" eller på svenska mervärde. 6

7 Produkter Aggregat i alla storlekar DV-aggregatets breda användningsområde kan kompletteras med Systemairs övriga aggregatprogram, som gör det möjligt att hitta den rätta lösningen för varje syfte. VX-VR-aggregat Aggregat för bostäder, mindre kontorslokaler och institutioner. Aggregaten har roterande eller korsströmsvärmeväxlare. Topvex Kompakta ventilationsaggregat med roterande värmeväxlare och vertikal kanalanslutning. Integrerat elektroniskt automatiksystem. Maxi Låga, kompakta aggregat med korsströmsvärmeväxlare. Utrustade med komplett automatiksystem. Rotovex Systemairs största lagerförda aggregat, med en högeffektiv, roterande värmeväxlare. Avancerad och integrerad automatik för enkel "plug-and-play"- installation. GD Kombi-aggregat Klarar de riktigt stora ventilationsuppgifterna på flygplatser, i köpcentra och stora tillverkningshallar där man behöver mycket stora luftmängder. Topvex VX-VR aggregat KF aggregat Maxi Rotovex KK aggregat DV aggregat GD Kombi-aggregat 7

8

9 Innehållsförteckning Innehåll Inledning Allmänt om DV-aggregatet Kombinationsexempel Produktinformation Funktioner Spjäll DVA Spjäll DVB Blandningsspjäll DVM Blandningsspjäll DVP Kompaktfilter DVG Påsfilter DVF Roterande värmeväxlare DVC Korsströmsvärmeväxlare DVQ Vätskekopplad värmeväxlare DVR Värmebatteri DVH Kylbatteri DVK Fläkt DVV (Centrifugalfläkt) Fläkt DVE (Kammarfläkt) Fläktdiagram DVV och DVE Ljuddämpare DVD Inspektionsdel DVI Tomdel DVO Luftfördelare DVL Konsol DVZ Anslutningsmått för kanaler Anslutningsdel DVT Kylenhet DVU

10 Danvent aggregat DV Allmänt om DV-aggregatet Storlekar och luftmängder DV-aggregatet leveras i 12 olika storlekar i området 0,4-15 m 3 /s eller m 3 /h. Med 12 storlekar i det ovannämnda luftmängdsområdet är det alltid möjligt att hitta ett aggregat som täcker det aktuella området optimalt. Funktioner I DV-aggregatet ingår en rad väldimensionerade funktioner. Du kan välja mellan olika system för värmeåtervinning, flera fläkt- och filtertyper. Många varianter av värme- och kylbatterier etc. Därför kan DV-aggregatet byggas i många olika varianter, från det enkla aggregatet med få funktioner till det avancerade ventilationsaggregatet. SystemairCAD Vi har utvecklat ett avancerat dataprogram, SystemairCAD, för att säkerställa en optimal dimensionering av aggregatets funktioner. Programmet är mycket användarvänligt och gör det möjligt att på ett enkelt och snabbt sätt kombinera aggregatfunktioner, göra tekniska beräkningar och få det hela dokumenterat med AutoCAD-ritningar. För att göra det ännu mer användarvänligt har vi i programmet använt ett antal kombinationsexempel eller grundvarianter. I dessa exempel kan du lätt och snabbt sätta in eller ta bort funktioner så att du lätt kommer fram till det önskade aggregatet. Måttriktiga ritningar och en logisk uppbyggnad och presentation av tekniska data ger den nödvändiga översikten. De måttriktiga ritningarna kan överföras till AutoCAD. 10

11 Generellt om DV-aggregatet Aggregathuset DV-aggregatet är konstruerat för att fungera i många år. För att säkerställa att aggregathusets kvalitet motsvarar funktionernas höga standard, har vi valt att bygga huset av ramar och paneler som är korrosionsskyddade med aluzinkplåt med bästa kvalitet, AZ185. Stålplåtar som är belagda med alu-zink AZ185 får ett korrosionsskydd som motsvarar klass C4 enligt EN ISO Ramprofiler och -hörn DV-aggregatet är uppbyggt runt en sluten ramprofil med gjutna aluminiumhörn. Ramprofilerna är tillverkade av stål och korrosionsskyddade med alu-zink. Det är en stark och robust konstruktion som är mycket vridstabil och ger aggregaten stor stabilitet och styrka. Paneler Panelerna i DV-aggregatet är konstruerade som en sandwichkonstruktion med dubbla plåtar och 50 mm mineralull som ljud- och värmeisolering. Mineralullisoleringen är helt inkapslad, eftersom plåtarna är slutna på alla sidor. Plåtar med alu-zink-yta är inte bara mycket korrosionsbeständiga. De är också mera utseendelika och håller sig snygga under mycket lång tid. Disc-Lock Ett aggregat som består av flera sektioner kan snabbt och effektivt kopplas samman med Disc-Lock, som är ett unikt monteringsbeslag. Du kan välja fritt om sektionerna ska kopplas samman utvändigt eller invändigt. Inspektionsluckor Aggregaten har stora inspektionsluckor som gör det lätt att komma åt underhållskrävande funktioner. Luckorna är upphängda i solida gångjärn med gångjärnstappar av rostfritt stål. Tapparna är lätta att demontera så att luckorna kan lyftas av där platsförhållandena inte medger vanlig öppning. Luckorna är försedda med tättslutande gummilister och låsanordningar med kraftiga handtag. Inspektionsluckorna kan bara öppnas med nyckel. Därmed uppfylls säkerhetsreglerna i maskindirektivet (CE-märket). Takaggregat DV-aggregaten levereras även som takaggregat, avsedda för montering utomhus. I detta utförande är aggregatet utfört med en takkonstruktion som säkerställer ett effektivt skydd mot klimatpåverkningar. Aggregatet kan levereras med komponenter som skyddar mot inträngande regn och snö i luftintag och -utlopp. 11

12 Danvent aggregat DV Kombinationsexempel DV är ett flexibelt aggregat som kan byggas upp så att det motsvarar i stort sett alla ventilationsbehov. Flexibiliteten ligger i DV-aggregatets standardkomponenter, som kan kombineras för att ge tusentals olika lösningar. Det är nästan bara fantasin som sätter gränserna. För att underlätta och förenkla arbetet med att konstruera ett aggregat utifrån de talrika möjligheterna visar vi i det följande de oftast förekommande kombinationsexemplen. Kombinationsexemplen är ett hjälpmedel för att snabbt kunna konstruera det önskade aggregatet. Välj den kombination som ligger närmast, och lägg till eller ta bort funktioner. Roterande värmeväxlare Vätskekopplad värmeväxlare Recirkulation Korsströmsvärmeväxlare Tilluft 12

13 Kombinationsexempel Storlek Bredd Bredd, roterande värmeväxlare Höjd Höjd Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Längd Vikt kg Höjd exklusive konsol DVZ - Höjd 1: Enkelaggregat - Höjd 2: Dubbelaggregat. Det kan förekomma varianter av de angivna längderna och vikterna. 13

14 Danvent aggregat DV Produktinformation Aggregathus Stark ramkonstruktion med ljud- och värmeisolerande paneler. Material Ramar Sluten 1,3/1,5 mm stålprofil. Yta: Alu-zink AZ 185. Hörn Stabila, tryckgjutna aluminiumhörn. Paneler Sandwichkonstruktion med två 0,8 mm stålplåtar och mellanliggande isolering. Stålplåtar korrosionsskyddade med alu-zink AZ 185. Korrosionsskydd Stålplåtar med yta av alu-zink AZ 185 är korrosionsskyddade enligt klass C4 enligt normen EN ISO Isolering Ljud- och värmeisolerande mineralull som är helt inkapslad mellan två stålplåtar. Densitet: 60 kg/m 3. Tjocklek: 50 mm. Temperaturområde -40 C till +60 C. Klassifikationer Aggregathusets prestationsförmåga uppfyller följande klassifikationer enligt euronormen EN 1886: Styrka Klass D2. Täthet, aggregathus Undertryck: -400 Pa: Klass L3 Övertryck: +700 Pa: Klass L3 Normer DV-aggregatet är konstruerat utifrån krav och specifikationer i bl a följande europeiska CEN-normer: EN 292 Maskinsäkerhet. EN 308 Värmeväxlare. Provningsmetoder. EN 779 Partikelfilter för allmän ventilation. EN 1751 Aerodynamisk provning av spjäll. EN 1886 Luftbehandlingsanläggningar. Mekaniska prestanda. EN Värdering av prestanda för komponenter och sektioner. EN Elutrustning på maskiner. EN ISO 3741 Bestämning av ljudeffektnivå i efterklangsrum. EN ISO 5136 Bestämning av ljudeffektnivå i kanal. EN ISO Korrosionsskydd. Korrosionskategorier. Maskindirektivet DV-aggregaten är konstruerade så att säkerhetsföreskrifterna i EU:s maskindirektiv uppfylls. Detta bekräftas med utfärdande av ett överensstämmelseintyg och CE-märket. Täthet, filter by-pass Undertryck: -400 Pa: Klass F9 Övertryck: +400 Pa: Klass F9 Termisk transmission Klass T2. Termisk bryggfaktor Klass TB4. 14

15 Funktioner Spjäll Spjällen i DV-aggregatet är konstruerade för att uppfylla täthetsklass 3 enligt EN Spjällen har motsatt vridande, aerodynamiskt utformade spjällblad, tillverkade av aluminium och ger lågt tryckfall i öppet läge. Spjällbladen är försedda med tätslutande, speciella gummipackningar, både mellan spjällbladen och ramen. Det skyddar mot oönskad inträngning av luft. Spjällbladen kan levereras isolerade för användning i särskilt kalla områden. Spjällen har en lång och problemfri livslängd, eftersom spjällbladen är upphängda i kraftiga, fyrkantiga axlar och underhållsfria ABS-lager med stora lagerytor. Kopplingen mellan spjällbladen är en dragstång som är placerad utanför luftströmmen. Lagren i länksystemet är tillverkade av mässing. Den konstruktionsmässiga lösningen att bara använda metall i länksystemet betyder att spjällen tål att användas i mycket kalla områden. Spjällen har lägesindikator. DVP är lämpligt för energibesparande drift vid recirkulation. Om DVP placeras enligt kombinationsexemplen 3 och 9 kan man uppnå 100 % recirkulation. Det är lämpligt för nattdrift i lokaler utan behov för uteluft, t ex lagerlokaler. Kompaktfilter DVG DVG är ett kompakt grundfilter i filterklass G4 enligt EN 779. Bygglängden är mycket kort, vilket gör DVG särskilt utrymmessnålt. Trots den korta bygglängden har DVG en relativt stor filteryta, eftersom den är uppbyggd enligt plisséfilter principen. Därför har DVG grundfilter lågt tryckfall och en förhållandevis lång livslängd. DVG kan med fördel användas som förfilter för att därmed förlänga livslängden och ekonomin för huvudfiltret. DVG filtret är monterat i en återvinningsbar ram som är lätt att skjuta in i aggregatets filterfastsättning, som ger god tätning mellan filter och aggregat. Spjäll DVA DVA är ett avstängningspjäll avsett för effektiv blockering av till- och frånluft. Spjället kan placeras både inne i och utanpå aggregathuset. Det kan monteras både överst och nederst i dubbelaggregat. Spjäll DVB DVB är ett avstängningspjäll som monteras i överst i aggregatet. Det används för vertikal anslutning till aggregatet. Tillsammans med blandningsspjället DVM fungerar DVB som ett totalt blandningssystem som är lämpligt för recirkulation. Blandningsspjäll DVM DVM är en blandningsfunktion, där det finns två monterade spjäll som kan fungera dels som avstängningspjäll och dels som recirkulationsspjäll. Tillsammans med avstängningsspjället DVB fungerar DVM som ett totalt blandningssystem som är lämpligt för recirkulation. Blandningsspjäll DVP DVP är en blandningsfunktion, där det finns tre monterade spjäll som kan fungera dels som avstängningspjäll och dels som recirkulationsspjäll. DVP används i aggregatkombinationer där tilluft och frånluft är sammanbyggda i två våningar med horisontella luftflöden. Påsfilter DVF DVF är ett påsfilter med en speciell utformning som ger optimalt stor filteryta. Tillsammans med filtermaterialets enastående förmåga att ackumulera dammpartiklar, ger det DVF-filtret lång livslängd och därmed god totalekonomi. Ett DVF-filter är uppbyggt av filterkassetter med filterklass G3 till F9 enligt EN 779. Filterkassetterna är fastsatta med ett enkelt men effektivt infästningssystem. Tvärgående låsskenor, som lätt aktiveras med stora, greppvänliga handtag, gör att filterbyte går snabbt och enkelt. Infästningssystemet ser dessutom till att filterkassetterna sluter tätt mot aggregatet, så att täthetskravet enligt EN 1886 uppfylls. Alla packningar är fast monterade på aggregatet. De ska inte bytas vid montering av nya filter. Filterkasetter från alla erkända filtertillverkare kan användas i DVF. Roterande värmeväxlare DVC DVC är en roterande värmeväxlare med hög verkningsgrad. Den kan dessutom återvinna fuktighet från den varma frånluften. Denna typ av värmeväxlare är den mest energisparande av alla olika återvinningssystem. Det är också den typ som är minst ytrymmeskrävande på grund av den korta bygglängden. 15

16 Danvent aggregat DV Funktioner I standardutförande är verkningsgraden upp till 80 % och det högeffektiva utförandet upp till 87 %, beroende på driftsförhållandena. Båda utföranden kan dessutom levereras som entalpivärmeväxlare och som temperaturvärmeväxlare. Entalpiväxlaren kan överföra frånluftens värmeenergi och fuktighet till tilluften, och därmed bidra ytterligare till uppvärmning och befuktning. Temperaturväxlaren överför frånluftens värmeenergi. Vid låga utetemperaturer överför växlaren också fuktighet från kondensering av frånluften. DVC består av en rotor i korrugerad aluminium, som är inbyggd i ett stabilt rotorhus med en stor inspektionslucka. Upp till storlek 40 är rotorhuset monterat på skenor och kan lätt dras ut för inspektion och underhåll. För att minimera läckage är DVC-värmeväxlaren försedd med en effektiv borsttätning mellan rotorhus och rotor. DVQ kan med fördel användas där man har speciella krav på separering av de två luftflödena, till exempel för att undvika att luktämnen överförs till tilluften. Eftersom det inte överförs någon fukt mellan luftflödena kan DVQ också användas för avfuktning, t ex i simhallar. Värmeväxlaren kan levereras i två utföranden för användning i olika miljöer. Aluminiumväxlaren används i komfortanläggningar där det inte finns korrosiva ämnen i luften som angriper aluminium, t ex i skolor, daghem, kontor, flygplatser och hotell. Korrosionsskyddade värmeväxlare med plastbelagda aluminiumplåtar används i miljöer där frånluften kan innehålla aggressiva ämnen, t ex i industrier och simhallar. Värmeväxlarens kapacitet kan regleras med det inbyggda by-pass-spjället. DVQ har alltid ett kondens-tråg för uppsamling av kondenserat vatten i frånluften. Kondenstrågets utlopp ska anslutas till ett vattenlås med erforderlig låshöjd. Vätskekopplad värmeväxlare DVR DVR är ett värmeväxlarsystem med cirkulerande brine av vatten och glykol mellan tilluftens värmebatteri och frånluftens kylbatteri. Värmeenergin överförs via ett rörsystem som monteras när aggregatet är installerat. Läckage kan minimeras genom att reglera tryckförhållandet mellan tilluften och frånluften. Rotorns drivenhet är färdigmonterad från fabrik, och du kan välja mellan två driftsätt konstant hastighet eller variabel hastighet. Med variabel hastighet drivs rotorn av Varimatic, en elektronisk styrenhet som ger steglös reglering av hastigheten och därmed en ytterst optimal temperaturstyrning. Korsströmsvärmeväxlare DVQ DVQ är en plattvärmeväxlare med hög verkningsgrad. Den kan levereras i två utföranden. I standardutförande är verkningsgraden upp till 65 % och i det högeffektiva utförandet upp till 70 %, beroende på driftsförhållandena. Växlaren är rekuperativ. Den består av en rad aluminiumplåtar med dubbelfals, tätade så att de två luftflödena hålls separerade. En DVR-värmeväxlare har en verkningsgrad på upp till %. Verkningsgraden beror på batteriernas konstruktion och den mängd och typ av brine som cirkulerar i systemet. Vätskekopplad värmeväxlare används där de två luftflödena ska hållas helt separerade, eller där aggregatdelarna är placerade på avstånd från varandra, t ex på två olika våningar i en byggnad. Båda batterierna är monterade på ett skensystem. De kan dras ut för inspektion när sido-plåten har demonterats. Frånluftbatteriet är monterat i ett kondenstråg som samlar upp det kondenserade vattnet i frånluften. Kondenstrågets utlopp ska anslutas till ett vattenlås med erforderlig låshöjd. DVR kan levereras med inbyggd droppavskiljare för att förhindra att kondenserat vatten rycks med. DVR tillverkas av kopparrör med aluminiumlameller. Batterier med plastbeläggning på lamellerna används där det finns lättare korrosiva ämnen i luften. I kustnära områden, och där luften innehåller havsvatten, används batterier med lameller i aluminium-magnesiumlegering eller batterier med lameller samt rör i koppar. Batteriet är normalt helt inbyggt i aggregatet. Det kan emellertid även levereras i utförande MAX, där batteriet är breda- 16

17 Funktioner re än aggregatet. Batteriets större yta medför att lufthastigheten över batteriytan sänks. Kapaciteten regleras med ett shuntsystem med motorventil eller genom att steglöst reglera cirkulationspumpens varvtal via en frekvensomformare. Värmebatterie DVH Värmebatteri DVH används för uppvärmning av tilluften. Det kan ske med hjälp av varmt vatten, kondensering av kylmedium, ånga eller eluppvärmning. DVH-batteriet dimensioneras i dataprogrammet SystemairCAD, där batteriets data fastställs optimalt för lösning av den aktuella uppgiften. Värmebatterierna tillverkas av olika material, beroende på värmemedium och den miljö batteriet ska arbeta i. Batterier med kopparrör och aluminiumlameller används för varmt vatten och kondensering. Beroende på kapaciteten används kopparrör med Ø 10 eller Ø 15 mm. batteriets data fastställs optimalt för lösning av den aktuella uppgiften. Batteriet tillverkas av kopparrör med aluminiumlameller. Beroende på den önskade kapaciteten används kopparrör med Ø 10 eller Ø 15 mm. Batterier med plastbeläggning på lamellerna används där det finns lättare korrosiva ämnen i luften. I kustnära områden, och där luften innehåller havsvatten, används batterier med lameller i aluminium-magnesiumlegering. Kylbatterier med direktförångning har vätskefördelaren placerad i aggregatet. Expansionsventilen kan monteras på anslutningsstosen utanför aggregatet. För ånga används rostfria stålrör och aluminiumlameller. Batterier för eluppvärmning tillverkas med värmestavar av rostfria stålrör. Batterier med plastbeläggning på lamellerna används där det finns lättare korrosiva ämnen i luften. I kustnära områden, och där luften innehåller havsvatten, används batterier med lameller i aluminium-magnesiumlegering. Batterier för varmt vatten kan levereras med stos för montering av temperaturgivare i vattenkretsen. Det gör det möjligt att därefter utrusta aggregatet med ett modulerande, elektroniskt frysskydd. Värmebatteri DVH används normalt som ett eftervärmningsbatteri, om ett värmeåtervinnings-system i kalla perioder inte klarar av att leverera tillräcklig uppvärmning. Batteriet är normalt helt inbyggt i aggregatet. Det kan emellertid också levereras i utförande MAX, där batteriet är bredare än aggregatet. Batteriets större yta medför att lufthastigheten över batteriytan sänks. Kylbatteri DVK Kylbatteriet DVK används för att kyla tilluften. Det kan göras med hjälp av kylt vatten eller direktförångande kylmedium. DVK dimensioneras i dataprogrammet SystemairCAD, där Batteriet är monterat i ett kondenstråg som samlar upp det kondenserade vattnet. Trågets utlopp ska anslutas till ett vattenlås med erforderlig låshöjd. DVK kan levereras med inbyggd droppavskiljare för att förhindra att kondenserat vatten rycks med. Batteriet är normalt helt inbyggt i aggregatet. Det kan emellertid även levereras i utförande MAX, där batteriet är bredare än aggregatet. Batteriets större yta medför att lufthastigheten över batteriytan sänks. Fläkt DVV DVV är en dubbelsugande, remdriven centrifugalfläkt med hög verkningsgrad. Den är monterad i ett ljudisolerat aggregathus. Det används två fläkttyper med var sina egenskaper. BK-fläkten, med bakåtböjda skovlar, har en verkningsgrad på upp till 82 % och har därmed bra driftsekonomi. Den är dessutom mycket tryckstabil och är därför lämplig i anläggningar som kräver ett stabilt luftflöde. Det kan vara anläggningar där t ex nedsmutsning av filter inte får påverka en konstant luftmängd (CAV-anläggningar). Om BK-fläktens varvtal regleras är den också lämplig i anläggningar med variabelt luftflöde (VAV-anläggningar). FK-fläkten, med framåtböjda skovlar, har en verkningsgrad på upp till 73 %. Fläktens konstruktion med många fläktblad på hjulet ger FK-fläkten bra ljudegenskaper. Den är därför mycket tystgående. FK-fläkten är lämplig i mindre aggregat, där fläkten kan arbeta med ett relativt lågt varvtal. DVV-fläkten kan levereras med en- eller tvåhastighetsmotorer. Den kan dessutom levereras med olika specialmotorer, 17

18 Danvent aggregat DV Funktioner lämpliga för konkreta uppgifter, t ex explosionsskyddade motorer eller marinmotorer. Fläktens hastighet och luftflöde kan regleras steglöst vid drift med enhastighetsmotor och frekvensomvandlare. Hastigheten kan regleras i steg vid drift med tvåhastighetsmotor. Remdriften kan också anpassas till en önskad prestation. Samtidigt kan motorn då arbeta i ett reglerområde där den har konstant verkningsgrad. Remdriften är normalt utrustad med de högeffektiva RE-Xremmarna, med en verkningsgrad på upp till 98 % och med betydligt längre livstid än normala remmar. Remdriften är utrustad med TaperLock-bussningar, som gör det enkelt att byta remmar och ändra utväxlingen. DVV är försedd med en stor, gångjärnsupphängd inspektionslucka för underhåll och inspektion. För att underlätta service och inspektion kan inspektionsluckan lyftas av genom att demontera de två rostfria gångjärnstapparna. Kammarfläktens speciella konstruktion ger en låg och jämn lufthastighet i aggregathusets utlopp. DVE är lämplig i aggregat där komponenter önskas placerade efter fläkten. DVE levereras med enhastighetsmotor som bör regleras med en frekvens-omformare. Omformaren behövs för att anpassa fläktens hastighet till det aktuella luftflödet. DVE är lämplig i anläggningar med variabelt luftflöde (VAVanläggningar), eftersom luftflödet kan regleras steglöst. DVE är försedd med en stor, gångjärnsupphängd inspektionslucka för underhåll och inspektion. För att underlätta service och inspektion kan inspektionsluckan lyftas av genom att demontera de två rostfria gångjärnstapparna. Det är lätt att utföra inspektion och underhåll på mindre aggregat, eftersom fläkt och motor i storlekarna kan dras ut ur aggregatet på glidskenor, utan att använda verktyg. Det är lätt att utföra inspektion och underhåll på mindre aggregat, eftersom fläkt och motor i storlekarna kan dras ut ur aggregatet på glidskenor, utan att använda verktyg. Alla fläkthjul är statiskt och dynamiskt balanserade, vilket ger problemfri drift. Fläkthjulen är upphängda i kullager. I mindre fläktar är de fabrikssmorda och underhållsfria kullagren monterade i vibrationsdämpande gummibussningar. I de större fläktarna har kullagren smörjnipplar. Eftersmörjning ska utföras enligt de aktuella arbetsförhållandena. Fläkten och motorn är monterade på en kraftig och vridstyv ram som står på vibrationsdämpare av gummi. Dimensioneringen sker individuellt för att ge optimal dämpning. Fläktens utlopp är anslutet till aggregatet med en flexibel förbindelse som ger en mycket vibrationsfri drift. Fläkt DVE DVE är en kammarfläkt med motorn kopplad direkt till fläktens axel. Den är inbyggd i ett ljudisolerat aggregathus. En kammarfläkt är en enkelsugande, friblåsande fläkt, där aggregathuset fungerar som fläkthus. Fläkten har en verkningsgrad på upp till 75 %. Den kännetecknas särskilt med sin låga ljudnivå i de lägre frekvenserna. Eftersom DVE är direktdriven (ingen remdrift) är underhållsbehovet reducerat. Alla fläkthjul är statiskt och dynamiskt balanserade, vilket ger problemfri drift. Fläkten och motorn är monterade på en kraftig och vridstyv ram som står på vibrationsdämpare av gummi. Dimensioneringen sker individuellt för att ge optimal dämpning. Fläktens inlopp är anslutet till aggregatet med en flexibel förbindelse som ger en mycket vibrationsfri drift. Ljuddämpare DVD Ljuddämpare DVD är en absorptionsljuddämpare med bafflar. DVD används för att sänka ljudnivån från ventilationsaggregatet och till de anläggningar aggregatet betjänar. Dessutom kan DVD med fördel användas mellan aggregat och luftinintag/-utlopp för att sänka ljudnivån i omgivningarna. Av miljöskäl har bafflarna en ytbeklädnad som effektivt förhindrar att det ljudabsorberande materialet rycks med. Denna ytbeklädnad finns i tre varianter: 1. Standardbeklädnad som är lämplig för alla former för komfortventilation. 2. Bafflar med beklädnad av ett kraftigt, slitstarkt material som är mycket motståndskraftigt mot mekanisk påverkan. 18

19 Funktioner Används där bafflarna ska rengöras med torrengöring, t ex med borstning eller dammsugning. 3. Bafflar med beklädnad av plast, som är lämplig för våtrengöring av bafflarna. Varje baffel är inkapslad i en ram av rostfritt stål. De används där man av hygieniska skäl vill utföra en direkt avtvättning av bafflarna. Vid varianterna 2 och 3 har aggregathöljet stora, gångjärnsupphängda inspektionsluckor för att underlätta inspektion, uttagning av bafflar och rengöring av DVD. Efter rengöringen kan bafflarna skjutas in i aggregatet igen. Distansbeslag ser till att placeringen blir korrekt. DVO kan också användas för montering av t ex en temperaturgivare. Luftfördelare DVL Luftfördelaren DVL används där man vill ha en jämn fördelning av luften över hela aggregatytan omedelbart efter fläkten DVV. Luftfördelaren kan med fördel användas före en ljuddämpare DVD, om den är placerad på kort avstånd från utloppssidan på fläkten. DVL består av en fördelningsplåt i ett aggregathus. Fördelarplåten monteras på fläktens utloppssida. Inspektionsdel DVI Inspektionsdelen DVI är ett tomt aggregathölje med en inspektionslucka. DVI används mellan komponenter man vill kunna inspektera och underhålla. Den kan också användas om man vill utföra löpande mätningar på en komponent. För att underlätta inspektionen kan inspektionsluckan i DVI förses med ett inspektionsfönster, och det är möjligt att montera invändig belysning. Tomdel DVO Tomdelen DVO är ett tomt aggregathölje med en fast sidopanel som är monterad med skruv. DVO används för att skapa avstånd mellan två komponenter i ett aggregat, eller för senare inbyggnad av en komponent i aggregatet. Längdmått på DV aggregathus Funktionerna i DV-aggregaten kan kombineras på många sätt och byggas in i ett gemensamt aggregathus inom de tillåtna måttgränserna. Om en aggregatkombination börjar eller slutar med en funktion som i katalogen visas utan ramprofil ökar aggregatets längd med 35 mm för varje profil. 19

20 Danvent aggregat DV Spjäll DVA Funktion: Till- eller frånluftspjäll. Täthet: Klass 3 enligt EN Kanalanslutning, utvändiga spjäll: 20 mm EP/LSM profil med hål i hörnen. 20 mm LS/ÖS profil för C-skena. Spällblad: Aerodynamiskt utformade aluminiumprofiler. Kan levereras isolerade. Lager: ABS-lager med stora lagerytor. Packningar: Gummiprofiler mellan spjällbladen. Specialpackning mellan ram och spjällblad. Axlar: 15 mm Länksystem: Stålarmar med underhållsfria mässingsbussningar. Lägesindikator: Pil som indikerar spjälläget. Motorkonsol: Konsol för montering av spjällmotor. Tryckfallsdiagram 15 Pa m 3 /h ,3 0, m 3 /s 20

21 Spjäll DVA Spjäll monterat nederst i dubbelaggregat Spjäll monterat överst i dubbelaggregat G* Spjäll monterat i enkelaggregat Utvändigt spjäll H1: Enkelaggregat H2: Dubbelaggregat G* Endast för spjäll överst i dubbelaggregat Mått Storlek B H H L L D E F G Vridmoment (Nm) Storlek Pa Pa Pa Erforderligt vridmoment för spjällmotor vid olika tryckfall över spjället. 21

22 Danvent aggregat DV Spjäll DVB Funktion: Frånluftspjäll. Täthet: Klass 3 enligt EN Spjällblad: Aerodynamiskt utformade aluminiumprofiler. Kan levereras isolerade. Lager: ABS-lager med stora lagerytor. Packningar: Gummiprofiler mellan spjällbladen. Specialpackning mellan ram och spjällblad. Länksystem: Stålarmar med underhållsfria mässingsbussningar. Lägesindikator: Pil som indikerar spjälläget. Motorkonsol: Konsol för montering av spjällmotor. Axlar: 15 mm. Tryckfallsdiagram 22

23 Spjæld DVBSpjäll DVB Mått Storlek B H L D E F K Vridmoment (Nm) Storlek Pa Pa Pa Erforderligt vridmoment för spjällmotor vid olika tryckfall över spjället. 23

24 Danvent aggregat DV Blandningsspjäll DVM Funktion: Tilluft- och blandningsspjäll. Täthet: Klass 3 enligt EN Spjällblad: Aerodynamiskt utformade aluminiumprofiler. Kan levereras isolerade. Lager: ABS-lager med stora lagerytor. Axlar: 15 mm. Packningar: Gummiprofiler mellan spjällbladen. Specialpackning mellan ram och spjällblad. Länksystem: Stålarmar med underhållsfria mässingsbussningar. Lägesindikator: Pil som indikerar spjälläget på varje spjäll. Manövrering: Spjällen manövreras med en motor på varje spjäll. Motorkonsol: Konsol för montering av spjällmotor på varje spjäll. Tryckfallsdiagram 24

25 Blandningsspjäll DVM Mått Storlek B H L D E F G K Vridmoment (Nm) på varje spjäll Storlek Pa Pa Pa Erforderligt vridmoment för spjällmotor vid olika tryckfall över spjället. 25

26 Danvent aggregat DV Blandningsspjäll DVP Funktion: Tilluft- frånluft- och blandningsspjäll. Täthet: Klass 3 enligt EN Spjällblad: Aerodynamiskt utformade aluminiumprofiler. Kan levereras isolerade. Lager: ABS-lager med stora lagerytor. Axlar: 15 mm. Packningar: Gummiprofiler mellan spjällbladen. Specialpackning mellan ram och spjällblad. Länksystem: Stålarmar med underhållsfria mässingsbussningar. Lägesindikator: Pil som indikerar spjälläget på varje spjäll. Manövrering: Spjällen manövreras med en motor på varje spjäll. Motorkonsol: Konsol för montering av spjällmotor på varje spjäll. Tryckfallsdiagram 15 Pa m 3 /h ,3 0, m 3 /s 26

27 Blandningsspjäll DVP Mått Storlek B H L D E F G Vridmoment (Nm) på varje spjäll Storlek Pa Pa Pa Erforderligt vridmoment för spjällmotor vid olika tryckfall över spjället. 27

28 Danvent aggregat DV Kompaktfilter DVG Funktion: Grundfilter. Filterklass: G4 enligt EN 779. Filtermedium: Syntetiska polyesterfibrer. Filterarea: Veckad, med stor filterarea. Filterram: U-formad ram på filterkassetter. Tillbehör: U-rörs- och snedrörsmanometer. Diagram för dimensionerande tryckfall 28

29 Kompaktfilter DVG Filter monterat överst i dubbelaggregat Filter monterat nederst i dubbelaggregat H1: Enkelaggregat H2: Dubbelaggregat Filter monterat i enkelaggregat Mått Storlek B H H L

30 Danvent aggregat DV Påsfilter DVF Funktion: Grund- eller finfilter. Filterklass: G3, F5, F6, F7, F9 enligt EN 779. Filtermedium: G3: Syntetiskt material. F5, F6, F7, F9: Glasfibermaterial. Filterarea: Påsform med stor filterarea. Påslängd: G3-360 mm. F5, F6, F7, F9-535 mm. F7L mm. Ram: 25 mm standardram på filter. Packningar: Gummipackningar, fast monterade i filterhuset. Täthet enligt EN Montering av filter: Filtren hålls fast mot packningar med låsskenor som lätt manövreras med stora handtag. Placering av F9-filter: Filter i klass F9 bör för tilluft vara monterade i aggregatdelar med övertryck (EN 1886). Tillbehör: U-rörs- och snedrörsmanometer. Diagram för dimensionerande tryckfall 30

31 Påsfilter DVF Filter monterat överst i dubbelaggregat Filter monterat nederst i dubbelaggregat H1: Enkelaggregat H2: Dubbelaggregat Filter monterat i enkelaggregat Mått Storlek B H H L L - F7L

32 Danvent aggregat DV Roterande värmeväxlare DVC Funktion: Regenerativ värmeväxlare med hög verkningsgrad. Utföranden: S Standard värmeväxlare. Verkningsgrad upp till 80 %. H Högeffektiv värmeväxlare. Verkningsgrad upp till 87 %. Varianter: Utförandena levereras i två varianter: T Temperaturvärmeväxlare. För överföring av frånluftens värmeenergi. Vid låg utetemperatur överför växlaren också fuktighet från kondensering av frånluften. E Entalpivärmeväxlare. För överföring av frånluftens värmeenergi och fuktighet. Därmed kan ett högt entalpiinnehåll i frånluften leverera ett betydande bidrag till uppvärmning och befuktning av luften. Rotor: Tillverkad av korrugerad aluminium med en mycket stabil konstruktion. Packningar: Värmeväxlaren har effektiva borsttätningar mot rotorn för att säkra minimalt läckage mellan luftflödena. Underhållsvänlig: Värmeväxlaren har stor inspektionslucka. Växlarna i DVC är monterade på skenor och kan dras ut för inspektion. Renblåsningssektor: Värmeväxlaren kan levereras med en renblåsningssektor som minimerar överföring av frånluft till tilluften. Funktionen förutsätter ett högre tryck på tilluften än på frånluften både före och efter växlaren. Drivsystem: A Konstant hastighet. Värmeväxlaren driv av en växelmotor som ansluts till trefas nätspänning. Ger full värmeåtervinning när växlaren är i drift. B Variabel hastighet. Värmeväxlaren drivs av en elektronisk styrenhet VARIMATIC med en lågvarvig motor. Ger en noggrann, steglöst reglerbar styrning av värmeväxlarens hastighet. 32

33 Roterande värmeväxlare DVC Konstant hastighet Funktion: Värmeväxlaren drivs av en växelmotor som ansluts till trefas nätspänning. Ger full värmeåtervinning när växlaren är i drift. När motorn ansluts ska installationen förses med överströmsskydd. Tilbehör: Rotationsvakt. Konstant hastighet - motordata DVC Motoreffekt Spänning Ström Storlek W V A x 230 0,7 3 x 400 0, x 230 1,2 3 x 400 0, x 230 2,8 Variabel hastighet Funktion: En elektronisk styrenhet VARIMATIC och en lågvarvig motor är inbyggt i värmeväxlaren. Det utgör tillsammans ett komplett drivsystem för steglöst reglerbar styrning av värmeväxlarens hastighet. Systemet levereras med färdigt anslutna kabelanslutningar mellan styrenheten och motorn. Nätanslutning: 1 x 220/240 V, 50/60 Hz. Driftindikering: VARIMATIC innehåller två lysdioder som indikerar den aktuella driftsituationen. Styrsignal: VARIMATIC kan anslutas till följande externa DC-styrsignaler: 0-10 V, 2-10 V, 0-20 ma, 4-20 ma. Larmanslutning: Inbyggt relä som kan anslutas till larmsystem. Larmsignal ges vid oönskad driftsituation. Skydd: Inbyggt skydd mot över- och underspänning på nätet. Inbyggt överströmsskydd som skyddar motorn mot överlast. Rotationsvakt: Inbyggt system för avkänning av rotorns drift. Ger larmsignal om det uppstår ett oönskat driftstopp. Renblåsning: Utanför den normala driftperioden roterar rotorn 30 vart tionde minut för renblåsning av värmeväxlaren. Kylåtervinning: Värmeväxlaren kan återvinna kylenergi med hjälp av en signal från en ansluten differenstermostat. Variabel hastighet data för VARIMATIC-system DVC Motor Styrenhet Storlek Typ Effekt, W Typ Spänning, V Ström, A Max. försäkring M-115 / VVX E -115 / VVX-15 1 x 230 0,7 10 A M-125 / VVX E -125 / VVX-25 1 x 230 1,3 10 A M-135 / VVX E -135 / VVX-35 1 x 230 1,7 10 A Nätspänningen får inte brytas utanför den normala driftperioden, eftersom renblåsningen då upphör. 33

34 Danvent aggregat DV Roterande värmeväxlare DVC Inbyggnadsvarianter Tilluft Frånluft Tryckfall och verkningsgrad - utförande S qv tilluft verkningsgrad Tryckfall och verkningsgrad - utförande H qv tilluft verkningsgrad 34

35 Roterande värmeväxlare DVC Inbyggnadsvarianter Tilluft Frånluft DVC DVC L H C B C Mått Storlek B H L F C

36 Danvent aggregat DV Korsströmsvärmeväxlare DVQ Funktion: Rekuperativ plattvärmeväxlare med hög verkningsgrad. Användning: Korsströmsvärmeväxlaren används där man ställer särskilda krav på separering mellan de två luftflödena för att t ex undvika överföring av luktämnen till tilluften. Utföranden: S Standard värmeväxlare. Verkningsgrad upp till 65 %. H Högeffektiv värmeväxlare. Verkningsgrad upp till 70 %. Varianter: Utförandena levereras i två varianter: A Aluminiumvärmeväxlare. Används i anläggningar utan korrosiva ämnen i luften, t ex komfortanläggningar. Många kemiska ämnen och lösningsmedel angriper inte aluminium. Denna växlare kan därför användas där luften innehåller sådana ämnen. Detta förhållande bör undersökas för varje enskilt tillfälle. By-pass: Värmeväxlaren har en inbyggd by-pass för reglering och avstängning av värmeåtervinningen. By-pass funktionen har spjäll för värmeväxlaren och spjäll för by-pass kanalen. I DVQ är by-pass funktionen placerad mitt i aggregatet, och värmeväxlaren är delad. Underhållsvänlig: Värmeväxlaren har stora dörrar som ger lätt åtkomst för inspektion och underhåll. Eftersom funktionen inte innehåller roterande delar är den nästan underhållsfri. Avfrostning: Vid låga utetemperaturer kan det förekomma frostbildning på värmeväxlaren. Avfrostningen kan utföras med hjälp av reglering av by-pass spjället eller sänkning av tilluftfläktens hastighet. Kondenstråg: Under värmeväxlaren finns ett kondenstråg som ska samla upp vattnet som kondenseras i frånluften. Kondenstrågets utlopp ska anslutas till ett vattenlås med erforderlig låshöjd. Se monteringsanvisningen. K Korrosionsskyddad värmeväxlare. Värmeväxlarens plåtar skyddas av en plastbeläggning. Används i anläggningar där luften innehåller ämnen som angriper aluminium, t ex industrier, simhallar etc. 36

37 Korsströmsvärmeväxlare DVQ Inbyggnadsvarianter Frånluft, diagonalt nedåtgående Frånluft, diagonalt uppåtgående * Frånluft Frånluft Tilluft Tilluft * Inbyggnadsvarianter med uppåtgående frånluft (3 och 4) bör endast användas när frånluftens fuktinnehåll före värmeväxlaren är lägre än följande värden: Tryckdifferens över värmeväxlaren Tilluft före värmeväxlaren 0 C -10 C -20 C -30 C Frånluft före värmeväxlaren Max. g vatten / kg luft

38 Danvent aggregat DV Korsströmsvärmeväxlare DVQ Värmeväxlare och by-pass 1. By-pass-spjäll 2. Värmeväxlarspjäll 3. Axel för spjällmotor 4. Korsströmsvärmeväxlare 5. Kondensavlopp 6. Kondenstråg Tryckfall och verkningsgrad - utförande S Tryckfall och verkningsgrad - utförande H qv tilluft Förutsättningar: Uteluft: - 15 C Frånluft: + 22 C 40% RF verkningsgrad qv tilluft verkningsgrad 38

39 Korsströmsvärmeväxlare DVQ DVQ DVQ Mått Storlek B H L Utf. S L Utf. H RG /2 1 1 /2 1 1 /2 1 1 /2 1 1 /2 1 1 /2 1 1 /2 Vridmoment (Nm) på varje spjäll Storlek Antal Nm Erforderligt vridmoment för spjällmotor. Axel för spjällmotor: 15 mm. 39

40 Danvent aggregat DV Vätskekopplad värmeväxlare DVR Funktion: Värmeväxlarsystem med värmebatteri inbyggt i tilluftdelen och kylbatteri i frånluftdelen. Batterierna ska kopplas samman med ett rörsystem där det cirkulerar en vatten/glykol blandning. Användning: Vätskekopplade värmeväxlare används där de två luftflödena ska hållas helt separerade, eller där aggregatdelarna är placerade på avstånd från varandra, t ex på två olika våningar i en byggnad. Varianter: Standard Batteri helt inbyggt i aggregatet. MAX Batteri bredare än aggregatet. Utförande: Lamellvärmeväxlarna tillverkas av kopparrör med aluminiumlameller. Lameller: Al Standard aluminium. Alup Aluminium med plastbeläggning. Används för lätt korrosiv luft. AlMg 3 Aluminium-magnesium-legering. Används för luft i anslutning till havsvatten. Kondenstråg: I frånluftdelen finns ett kondenstråg för uppsamling av kondensvatten. Kondentrågets utlopp ska anslutas till ett vattenlås med erforderlig låshöjd. Se monteringsanvisningen. Droppavskiljare: DVR kan levereras med droppavskiljare på frånluftsbatteriet. Reglering: Värmeväxlarens kapacitet regleras med en motorventil som byggs in i rörsystemet. Rör: Z Kopparrör ø 10 mm. Används för värmeväxlare med lägre kapacitet. Y Kopparrör ø 15 mm. Används för värmeväxlare med högre kapacitet. 40

41 Vätskekopplad värmeväxlare DVR Exempel på uppbyggnad av rörsystem Frånluft 1. Avluftare 2. Manometer 3. Säkerhetsventil 4. Påfyllningskran 5. Expansionskärl 6. Termometer 7. Motorventil 8. Ventil för flödesmätning 9. Pump Tilluft Standard RG - Avlopp, Frånluft Tillopp Utlopp MAX Mått Avlopp, Frånluft Storlek B H Tilluft L* Frånluft L* RG /2 1 1 /2 1 1 /2 1 1 /2 1 1 /2 1 1 /2 1 1 /2 * Beroende på kapaciteten 41
